作業程序圖 process chart
1.
1 IE3:作業流程法 (Process analysis ) Made
by Victor Huang Date: 2016.4.25

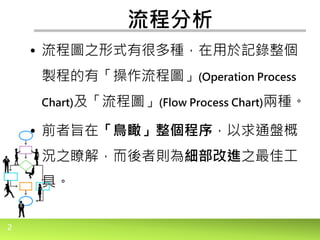

2.
2 流程分析 • 流程圖之形式有很多種,在用於記錄整個 製程的有「操作流程圖」(Operation Process Chart)及「流程圖」(Flow
Process Chart)兩種。 • 前者旨在「鳥瞰」整個程序,以求通盤概 況之瞭解,而後者則為細部改進之最佳工 具。

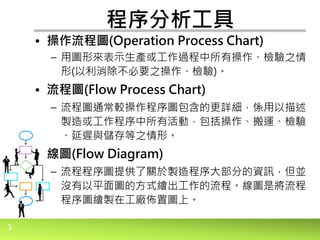

3.
3 程序分析工具 • 操作流程圖(Operation Process
Chart) – 用圖形來表示生產或工作過程中所有操作、檢驗之情 形(以利消除不必要之操作、檢驗)。 • 流程圖(Flow Process Chart) – 流程圖通常較操作程序圖包含的更詳細,係用以描述 製造或工作程序中所有活動,包括操作、搬運、檢驗 、延遲與儲存等之情形。 • 線圖(Flow Diagram) – 流程程序圖提供了關於製造程序大部分的資訊,但並 沒有以平面圖的方式繪出工作的流程。線圖是將流程 程序圖繪製在工廠佈置圖上。

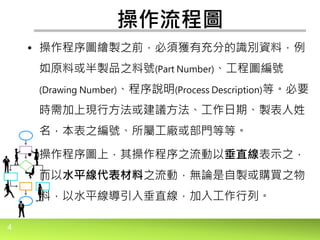

4.
4 操作流程圖 • 操作程序圖繪製之前,必須獲有充分的識別資料,例 如原料或半製品之料號(Part Number)、工程圖編號 (Drawing
Number)、程序說明(Process Description)等。必要 時需加上現行方法或建議方法、工作日期、製表人姓 名,本表之編號、所屬工廠或部門等等。 • 操作程序圖上,其操作程序之流動以垂直線表示之, 而以水平線代表材料之流動,無論是自製或購買之物 料,以水平線導引入垂直線,加入工作行列。
5.

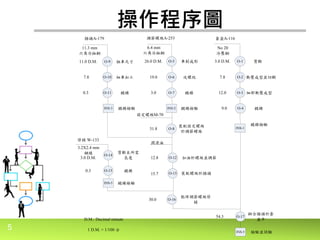

5 操作程序圖 插頭A-179 11.3 mm 六角冷抽鋼 O-9 O-5
O-1 調節螺絲A-253 套盒A-116 6.4 mm 六角冷抽鋼 No 20 冷壓鋼 11.0 D.M. 粗車尺寸 26.0 D.M. 車削成形 3.0 D.M. 剪斷 O-10 O-6 O-27.8 細車加工 19.0 攻螺紋 7.8 衝壓成型並切斷 O-11 O-7 O-30.3 鍍鎳 3.0 鍍鎳 12.0 細部衝壓成型 INS-3 INS-2 O-4鍍鎳檢驗 鍍鎳檢驗 9.0 鍍鎳 固定螺絲M-70 O-8 裝配固定螺絲 於調節螺絲 31.8 INS-1 鍍鎳檢驗 潤滑油 O-12 加油於螺絲並調節 O-13 裝配螺絲於插頭 O-16 點焊調節螺絲停 梢 30.0 INS-5 鍍鎳檢驗 O-14 O-15 鍍鎳 15.7 12.8 剪斷至所需 長度 0.3 3.0 D.M. 停梢 W-133 3.2X2.4 mm 鋼線 O-17 鉚合插頭於套 盒中 54.3 INS-5 檢驗並試驗 D.M.: Decimal minute 1 D.M. = 1/100 分
6.

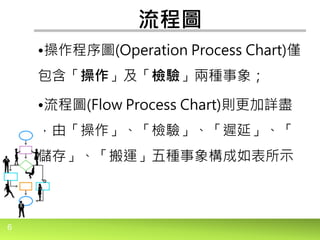

6 流程圖 •操作程序圖(Operation Process Chart)僅 包含「操作」及「檢驗」兩種事象; •流程圖(Flow
Process Chart)則更加詳盡 ,由「操作」、「檢驗」、「遲延」、「 儲存」、「搬運」五種事象構成如表所示 。

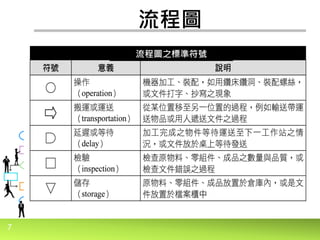

7.
7 流程圖 流程圖之標準符號
8.

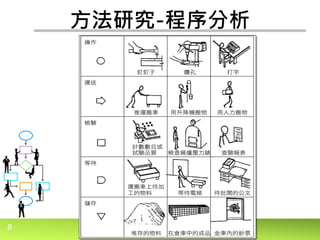

8 方法研究-程序分析
9.

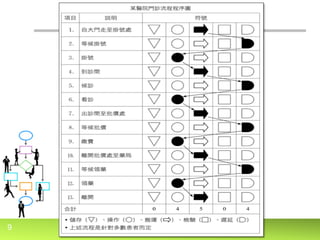

9
10.

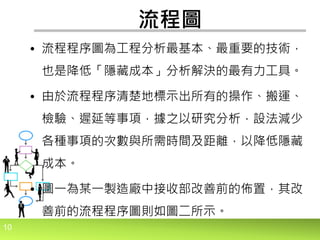

10 流程圖 • 流程程序圖為工程分析最基本、最重要的技術, 也是降低「隱藏成本」分析解決的最有力工具。 • 由於流程程序清楚地標示出所有的操作、搬運、 檢驗、遲延等事項,據之以研究分析,設法減少 各種事項的次數與所需時間及距離,以降低隱藏 成本。 •
圖一為某一製造廠中接收部改善前的佈置,其改 善前的流程程序圖則如圖二所示。
11.

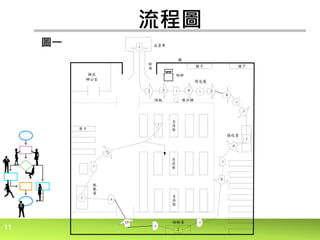

11 流程圖 送貨車 斜 面 磅秤 檯子 檯子 接收 辦公室 架子 接收臺 另 存 架 另 存 架 另 存 架 牆 隔板 廢品桶 開包處 檢驗臺 點 數 臺 2
1 1 2 1 3 4 2 6 62 7 1 3 4 5 6 7 8 9 10 11 1圖一
12.
12 流程圖 送貨車 斜 面 磅秤 檯子 檯子 接收 辦公室 架子 接收臺 建設檢 驗臺 另 存 架 另 存 架 另 存 架 標示臺 牆 開包處 隔板 廢品桶 1 1 1 2 2 1 1 2
3 4 5 6 圖二

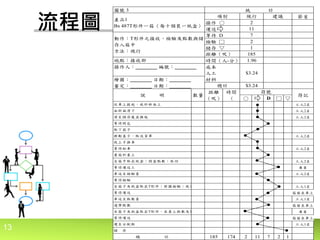

13.
13 流程圖 節省 ○ D □
▽ 工人2名 工人2名 工人2名 工人2名 工人2名 工人2名 庫員 工人2名 工人1名 箱留在車上 工人1名 箱留在車上 庫員 箱留在車上 工人1名 185 174 2 11 7 2 1 車送至點數臺 逮帶點數 自箱中取出紙盒;開盒點數;放回 等待運送工 儲 存 滑至儲存處並推起 等待開包 取下箱子 移動蓋子,取送貨單 車送至檢驗臺 等待檢驗 運至分配點 自箱子及紙盒取出T形件,在臺上點數及放回 等待運送 從車上提起,放於斜面上 由斜面滑下 放上手推車 等待卸車 置箱於臺上 繪圖:ˍˍˍˍ 日期:ˍˍˍˍ 審定:ˍˍˍˍ 日期:ˍˍˍˍ 符記 $3.24總計 自箱子及紙盒取出T形件;對圖檢驗;放回 等待運送 統 計 建議項別 操作 ○ 運送 等待 D 檢驗 □ 總 計 185 1.96 $3.24 地點:接收部 操作人:ˍˍˍˍ 編號:ˍˍˍˍ 1 產品1 Bx 487T形件一箱(每十個裝一紙盒) 動作:T形件之接收,檢驗及點數與儲 存入箱中 方法:現行 說 明 數量 儲存 ▽ 距離(呎) 時間(人-分) 成本 人工 材料 圖號 3 距離 (呎) 時間 ( 符號 現行 2 11 7 2
14.

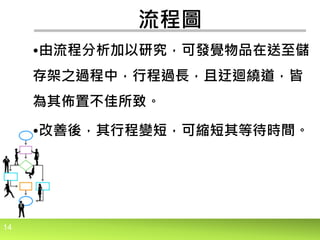

14 流程圖 •由流程分析加以研究,可發覺物品在送至儲 存架之過程中,行程過長,且迂迴繞道,皆 為其佈置不佳所致。 •改善後,其行程變短,可縮短其等待時間。
15.

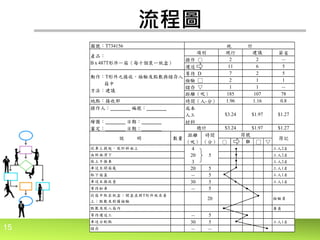

15 流程圖 節省 - 5 5 1 - 78 0.8 $1.27 ○ D □
▽ 4 工人2名 20 5 工人2名 3 工人2名 20 5 工人1名 - 5 工人1名 30 5 工人1名 - 5 庫員 - 5 30 5 工人1名 - - 車送分配點 儲存 從車上提起,放於斜面上 由斜面滑下 放上手推車 車送至開箱處 取下箱蓋 車送至接收臺 等待卸車 點數及放入箱內 等待運送工 $1.97 $1.27 統 計 建議 2 1 1 $1.97 107 1.16 185 1.96 $3.24 地點:接收部 操作人:ˍˍˍˍ 編號:ˍˍˍˍ 繪圖:ˍˍˍˍ 日期:ˍˍˍˍ 審定:ˍˍˍˍ 日期:ˍˍˍˍ 符記 項別 操作 ○ 運送 等待 D 檢驗 □ 儲存 ▽ 距離(呎) 時間(人-分) 成本 人工 材料 $3.24總計 產品: B x 487T形件一箱(每十個裝一紙盒) 動作:T形件之接收,檢驗及點數與儲存入 箱中 方法:建議 說 明 數量 圖號:T734156 距離 (呎) 時間 (分) 符號 現行 2 11 7 2 1 2 6 從箱中取出紙盒;開盒並將T形件放在臺 上;點數及對圖檢驗 20 檢驗員
16.
16 End
