Resistor adalah komponen elektronika yang berperan untuk mengontrol arus listrik dengan menghambatnya. Nilai resistansi ditentukan dengan mengukur langsung menggunakan alat atau mengidentifikasi kode warna pada resistor. Kode warna memberikan informasi angka dan satuan resistansi serta toleransi nilainya.

1. Modul-2
Resistor dan Kode Warna
S.N.M.P. Simamora, ST., MT.
Peminatan Embedded-System
Jurusan Teknologi Informasi
Bandung 2012

2. Resistor
• Komponen dasar elektronika yang berperan
untuk mengontrol kuat-arus dan daya listrik
• Sebuah nilai resistansi akan menghambat
besar kuat-arus yang mengalir pada sebuah
sirkuit elektronika
• Satuan dasar: Ohm (Ω); untuk nilai kelipatan
1000 kadangkala ditulis dengan satuan: K.
misalkan 1K bernilai 1000 Ω
• Resistor senantiasa bernilai konstan (tetap)
sejak diproduksi
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 2

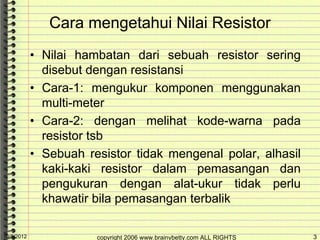

3. Cara mengetahui Nilai Resistor
• Nilai hambatan dari sebuah resistor sering
disebut dengan resistansi
• Cara-1: mengukur komponen menggunakan
multi-meter
• Cara-2: dengan melihat kode-warna pada
resistor tsb
• Sebuah resistor tidak mengenal polar, alhasil
kaki-kaki resistor dalam pemasangan dan
pengukuran dengan alat-ukur tidak perlu
khawatir bila pemasangan terbalik
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 3

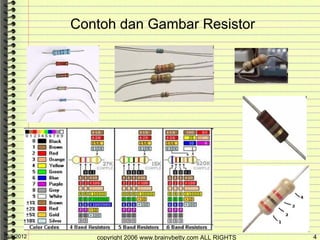

4. Contoh dan Gambar Resistor
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 4

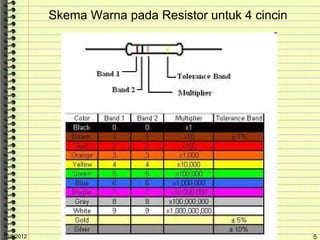

5. Skema Warna pada Resistor untuk 4 cincin
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 5

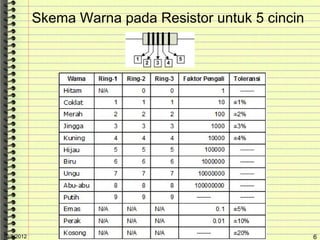

6. Skema Warna pada Resistor untuk 5 cincin
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 6

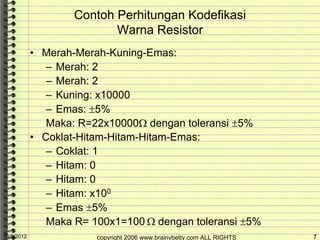

7. Contoh Perhitungan Kodefikasi
Warna Resistor
• Merah-Merah-Kuning-Emas:
– Merah: 2
– Merah: 2
– Kuning: x10000
– Emas: ±5%
Maka: R=22x10000Ω dengan toleransi ±5%
• Coklat-Hitam-Hitam-Hitam-Emas:
– Coklat: 1
– Hitam: 0
– Hitam: 0
– Hitam: x100
– Emas ±5%
Maka R= 100x1=100 Ω dengan toleransi ±5%
10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 7

8. 10/5/2012 copyright 2006 www.brainybetty.com ALL RIGHTS 8
