Dokumen ini membahas tentang resistor, komponen dasar elektronika yang digunakan untuk membatasi arus listrik, dibagi menjadi resistor tetap dan resistor tidak tetap. Resistor tetap memiliki nilai hambatan konstan dan dapat berupa jenis kawat, arang, film karbon, keramik, atau metal film. Penjelasan juga mencakup cara menghitung nilai resistor berdasarkan urutan gelang warna dan penggunaan multimeter digital untuk pengukuran.

1. RESISTOR TETAP
NamaAnggota :
1. Dedy Tri Irawan (25)
2.IkhyariFatati Noryana (01)
3. UmmiHannaKholifah (02)
4. Zaenal Arifin (03)
5. Febriana Tigariayani (04)
6. NurulLailatis Sa’adah (06)
Kelas : XI IPA 5

2. ?

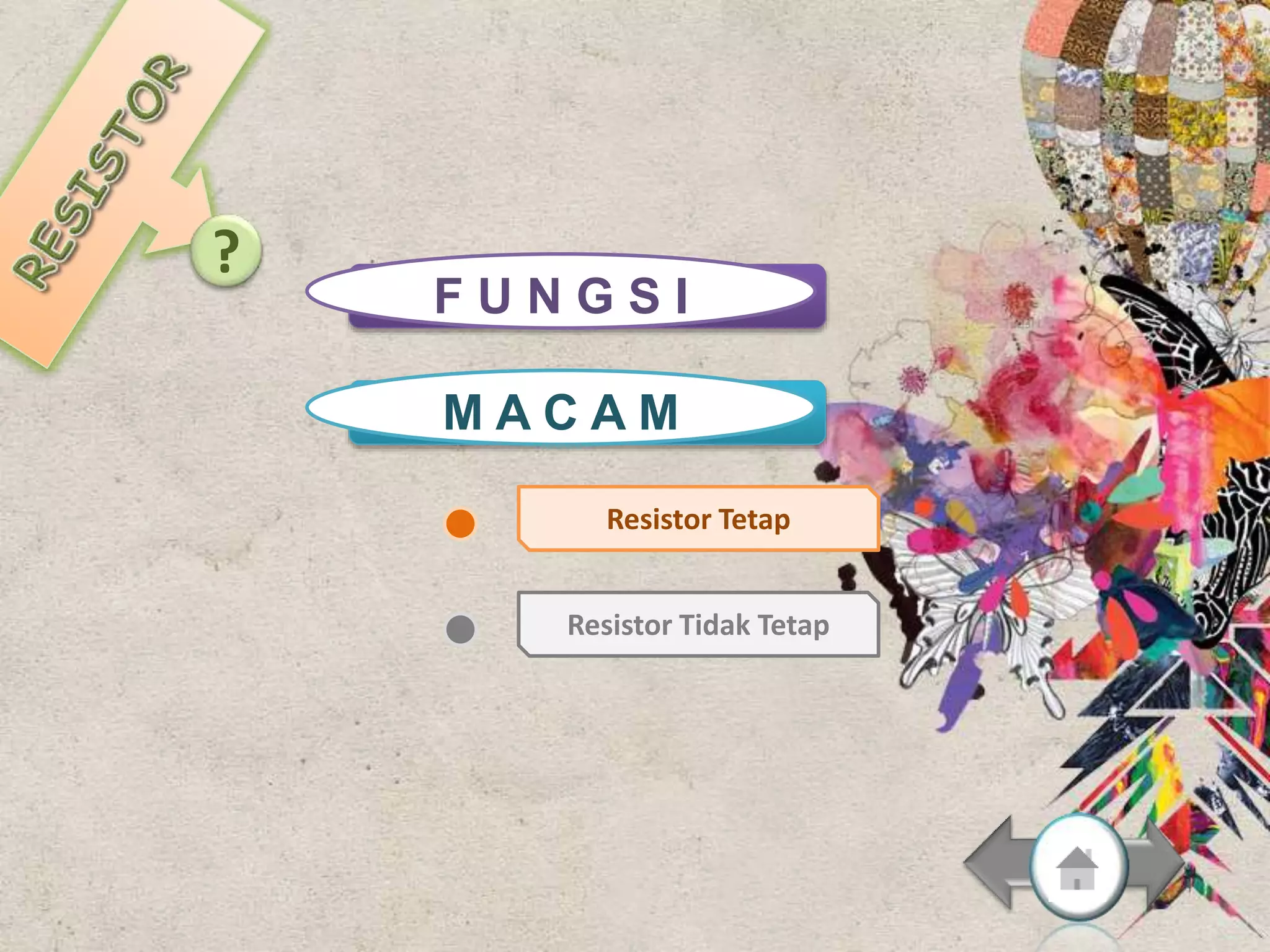

F U N G S I
M A C A M
Resistor Tetap
Resistor Tidak Tetap

3. PENGERTIAN
Resistor adalah komponen dasar
elektronika yang digunakan untuk
membatasi atau menghambat tegangan atau
arus listrik yang melewatinya dalam suatu
rangkaian.
Satuan nilai dari resistor adalah ohm ( Ω )bahan pembuat resistor adalah
nikelin, carbon film, metal film.

4. Fungsi atau kegunaan resistor dalam rangkaian
1. Sebagai pembagi arus
2. Sebagai pembagi tegangan
3. Sebagai penurun tegangan
4. Sebagai penghambat arus listrik

5. Macam Resistor

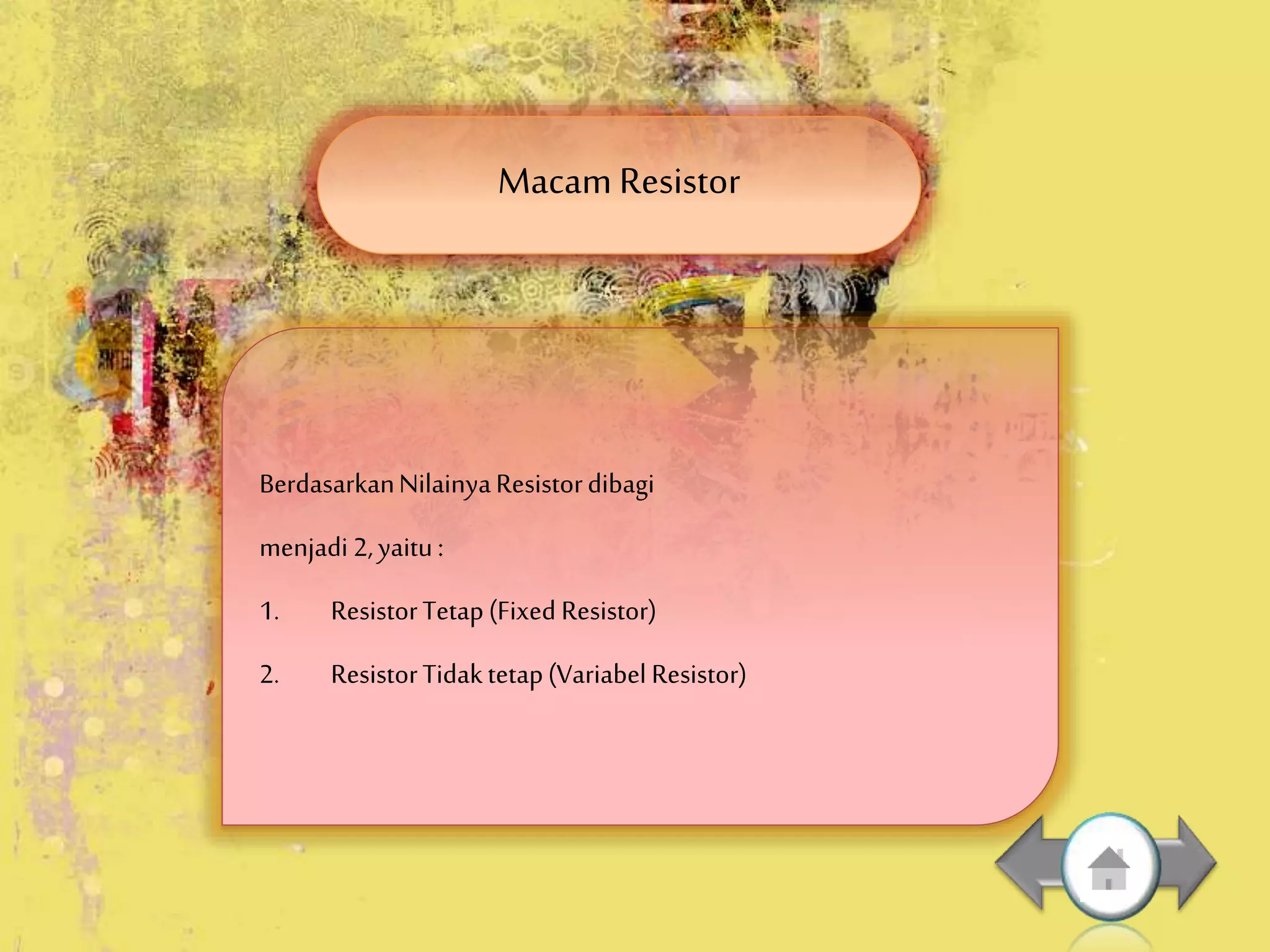

BerdasarkanNilainyaResistordibagi
menjadi 2,yaitu:
1. ResistorTetap(Fixed Resistor)
2. ResistorTidaktetap(Variabel Resistor)

6. Resistor Tetap (Fixed Resistor)
Adalah Resistor yangnilai hambatannyatidak dapat berubah, jadi
selalu tetap (konstan).
Berfungsi sebagai pembagi tegangan, mengaturatau membatasi arus
pada suatu rangkaian

7. Gambar
Resistor Tetap

8. Macam-macamresistor tetap :
1. Resistor Kawat
2. Resistor Arang (BatangKarbon)

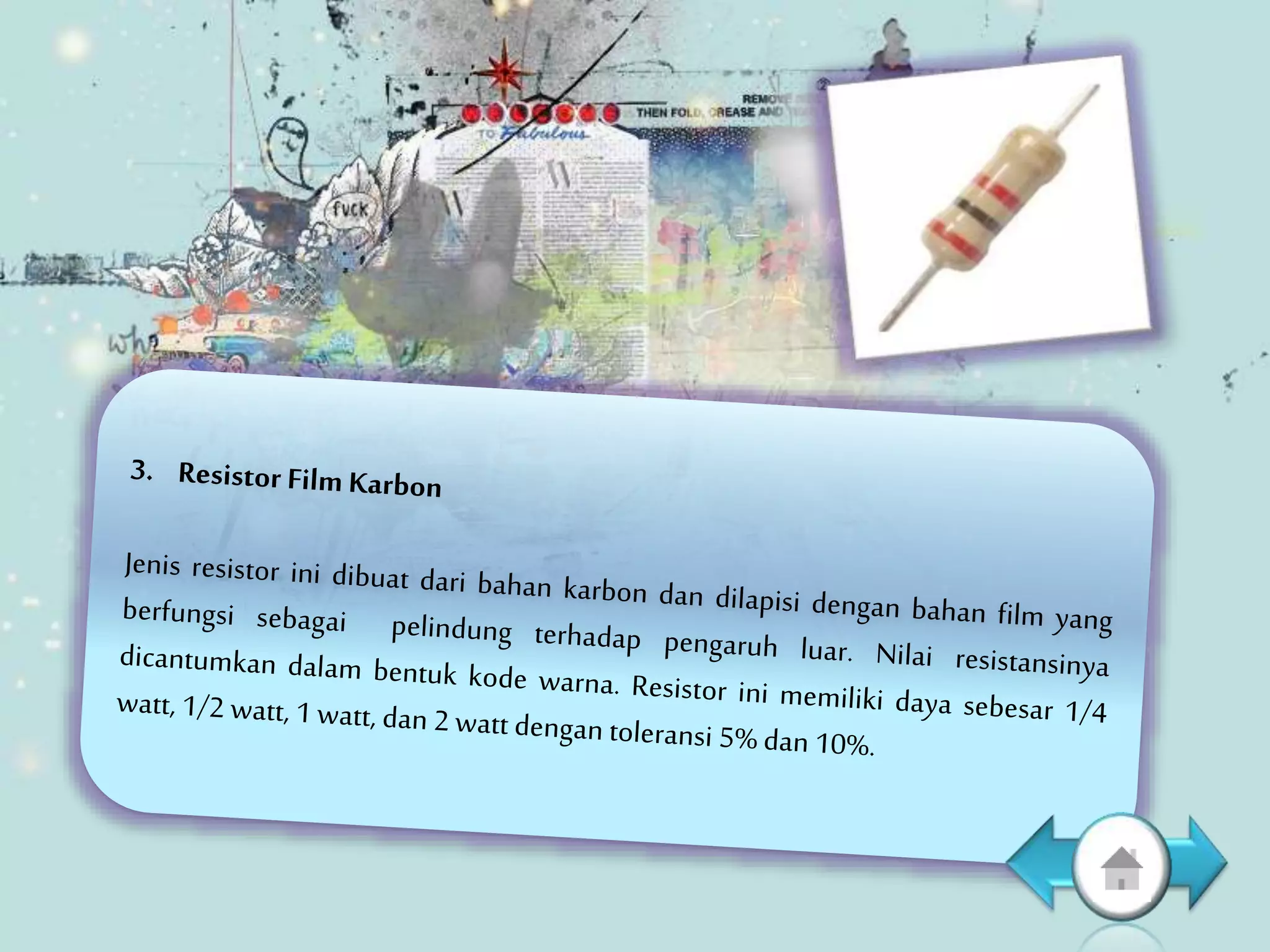

3. Resistor Film Karbon
4. Resistor Keramik atau Porselin
5. Resistor Metal Film

9. 1. Resistor Kawat
Resistor ini merupakan jenis resistor pertama yang lahir pada
saat rangkaian elektronika masih menggunakan tabung
hampa (vacum tube). Resistor kawat ini biasanya banyak
dipergunakan dalam rangkaian power karena memiliki
resistansi yang tinggi dan tahan terhadap panas yang tinggi.
Daya yang tersedia untuk resistor jenis kawat ini adalah
dalam ukuran1watt, 2watt, 5watt, dan 10watt.

10. 2.Resistor Arang(BatangKarbon)
Resistor jenis ini dibuat dari bahan karbon kasar yang diberi lilitan kawat
yang kemudian diberi tanda dengan kode warna berbentuk gelang. Resistor
jenis ini merupakan jenis resistor generasi awal setelah adanya resistor
kawat. Sekarang sudah jarang untuk dipakai pada rangkaian – rangkaian
elektronika.

13. 5. Resistor Metal Film
Bentuk fisik hampir menyerupai resistor film karbon. Resistor ini tahan terhadap
perubahan temperatur.dan memiliki tingkat ketelitian nilai yang tinggi karena
nilai toleransi yang tercantum pada resistor ini sangatlah kecil, biasanya sekitar
1%sampai 5%. Resistor Metal Film memiliki 5 buah gelang warna,bahkan ada
yang 6 buah gelang warna.Daya yang dimiliki sebesar 1/4 watt, 1/2 watt, 1
watt, dan 2 watt.

14. Resistortetap→ditentukandarigelang warnadanadayanglangsung
terterapadaresistor
Menghitung Nilai Resistor

15. Perhatikanlahgambarberikut:
Ini adalah cara bagaimana menentukan
urutangelang warna dan nilainya
Gelang pertamadimulaidari ujung
resistoryangjarakantaragelang
pertamadankeduatidakjauh

16. Gelangpertama,kedua
danketigamenunjukkan
angka
Gelangkeempat
menunjukkan
perkalian
Gelangkelima
menunjukkan
toleransi
Apabilagelangkelimatanpawarna
makanilaitoleransiresistoradalah ±
20%
Gelangkeenammenunjukkan
koefisiensuhu
Menentukan urutan gelang warna

17. Contoh:
3 3 9 x1 ±1 %
1 2 3 4 5
Nilai
Jadi nilai resistor = 339Ω± 1%
Nilai Rsebenarnya =Rmin ― Rmax
=339 - (339.0,01) ― 339 +(399.0,01)
=339 - 3,39 ― 339 +3,39
=335,61 Ω ― 342,39 Ω

19. 1. Menggunakanmultimeter digital
 Arahkansaklar pemilih menuju ke simbol
resistor.
 Sambungkanujung kabel multimeter ke
kaki-kakiresistor.
 Lihat panel layar display, akanterlihat besarnya
nilai dari tahananyang diukur.
MengukurMenggunakanMultimeter
