BAB X ENERGI DAN DAYA LISTRIK Oleh : Tim Penyusun Bahan Ajar IPA Pembantu Gubernur Wilayah Semarang KEMENTERIAN AGAMA PROVINSI JAWA TENGAH Jl. SISINGAMARAJA NO 5 Telp. (024) 8412547,8412548,8412552 Fax. (024) 8315418 SEMARANG 50231

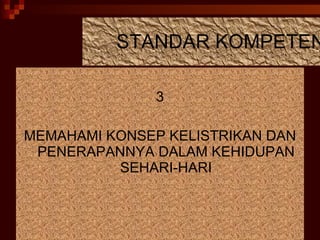

STANDAR KOMPETENSI 3 MEMAHAMI KONSEP KELISTRIKAN DAN PENERAPANNYA DALAM KEHIDUPAN SEHARI-HARI

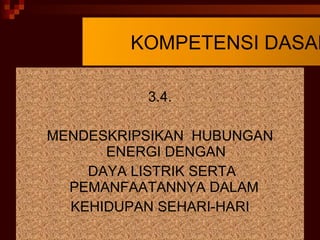

3.4. MENDESKRIPSIKAN HUBUNGAN ENERGI DENGAN DAYA LISTRIK SERTA PEMANFAATANNYA DALAM KEHIDUPAN SEHARI-HARI KOMPETENSI DASAR

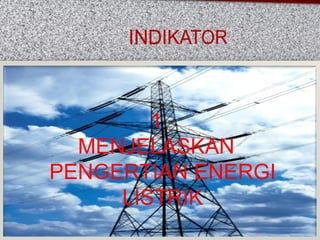

1 MENJELASKAN PENGERTIAN ENERGI LISTRIK

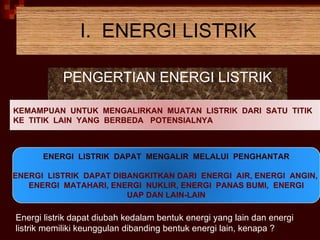

I. ENERGI LISTRIK PENGERTIAN ENERGI LISTRIK Energi listrik dapat diubah kedalam bentuk energi yang lain dan energi listrik memiliki keunggulan dibanding bentuk energi lain, kenapa ? KEMAMPUAN UNTUK MENGALIRKAN MUATAN LISTRIK DARI SATU TITIK KE TITIK LAIN YANG BERBEDA POTENSIALNYA ENERGI LISTRIK DAPAT MENGALIR MELALUI PENGHANTAR ENERGI LISTRIK DAPAT DIBANGKITKAN DARI ENERGI AIR, ENERGI ANGIN, ENERGI MATAHARI, ENERGI NUKLIR, ENERGI PANAS BUMI, ENERGI UAP DAN LAIN-LAIN

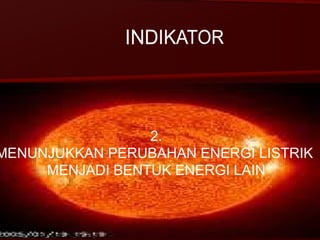

2. MENUNJUKKAN PERUBAHAN ENERGI LISTRIK MENJADI BENTUK ENERGI LAIN

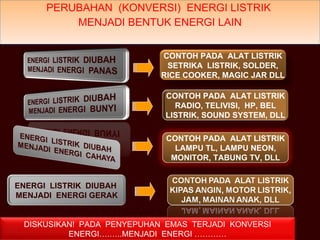

PERUBAHAN (KONVERSI) ENERGI LISTRIK MENJADI BENTUK ENERGI LAIN CONTOH PADA ALAT LISTRIK SETRIKA LISTRIK, SOLDER, RICE COOKER, MAGIC JAR DLL CONTOH PADA ALAT LISTRIK RADIO, TELIVISI, HP, BEL LISTRIK, SOUND SYSTEM, DLL CONTOH PADA ALAT LISTRIK LAMPU TL, LAMPU NEON, MONITOR, TABUNG TV, DLL ENERGI LISTRIK DIUBAH MENJADI ENERGI GERAK DISKUSIKAN! PADA PENYEPUHAN EMAS TERJADI KONVERSI ENERGI….…..MENJADI ENERGI …………

BEBERAPA ALAT YANG BISA MENKONVERSI ENERGI LISTRIK MENJADI BENTUK ENERGI LAIN

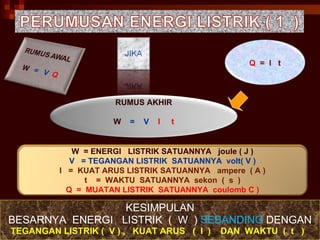

KESIMPULAN BESARNYA ENERGI LISTRIK ( W ) SEBANDING DENGAN TEGANGAN LISTRIK ( V ) , KUAT ARUS ( I ) DAN WAKTU ( t ) RUMUS AKHIR W = V I t Q = I t W = ENERGI LISTRIK SATUANNYA joule ( J ) V = TEGANGAN LISTRIK SATUANNYA volt( V ) I = KUAT ARUS LISTRIK SATUANNYA ampere ( A ) t = WAKTU SATUANNYA sekon ( s ) Q = MUATAN LISTRIK SATUANNYA coulomb C )

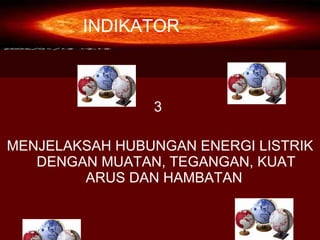

3 MENJELAKSAH HUBUNGAN ENERGI LISTRIK DENGAN MUATAN, TEGANGAN, KUAT ARUS DAN HAMBATAN INDIKATOR

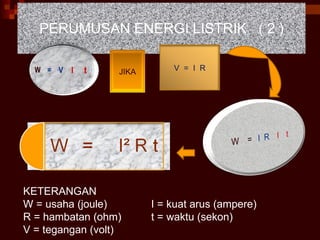

PERUMUSAN ENERGI LISTRIK ( 2 ) KETERANGAN W = usaha (joule) I = kuat arus (ampere) R = hambatan (ohm) t = waktu (sekon) V = tegangan (volt) V = I R JIKA

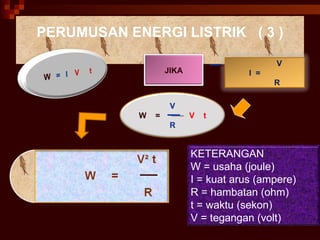

PERUMUSAN ENERGI LISTRIK ( 3 ) V I = R JIKA V W = V t R KETERANGAN W = usaha (joule) I = kuat arus (ampere) R = hambatan (ohm) t = waktu (sekon) V = tegangan (volt)

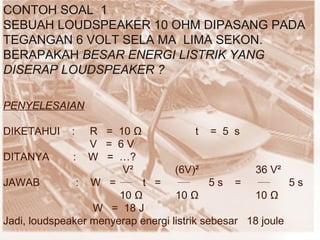

CONTOH SOAL 1 SEBUAH LOUDSPEAKER 10 OHM DIPASANG PADA TEGANGAN 6 VOLT SELA MA LIMA SEKON. BERAPAKAH BESAR ENERGI LISTRIK YANG DISERAP LOUDSPEAKER ? PENYELESAIAN DIKETAHUI : R = 10 Ω t = 5 s V = 6 V DITANYA : W = …? V² (6V)² 36 V² JAWAB : W = t = 5 s = 5 s 10 Ω 10 Ω 10 Ω W = 18 J Jadi, loudspeaker menyerap energi listrik sebesar 18 joule

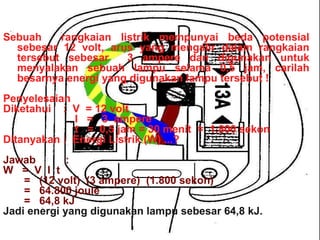

CONTOH SOAL 2 Sebuah rangkaian listrik mempunyai beda potensial sebesar 12 volt, arus yang mengalir dalam rangkaian tersebut sebesar 3 ampere dan digunakan untuk menyalakan sebuah lampu selama 0,5 jam, carilah besarnya energi yang digunakan lampu tersebut ! Penyelesaian Diketahui : V = 12 volt I = 3 ampere t = 0,5 jam = 30 menit = 1.800 sekon Ditanyakan : Energi Listrik (W) ...? Jawab : W = V I t = (12 volt) (3 ampere) (1.800 sekon) = 64.800 joule = 64,8 kJ Jadi energi yang digunakan lampu sebesar 64,8 kJ.

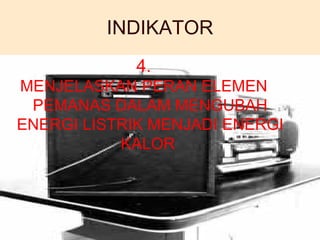

INDIKATOR 4. MENJELASKAN PERAN ELEMEN PEMANAS DALAM MENGUBAH ENERGI LISTRIK MENJADI ENERGI KALOR

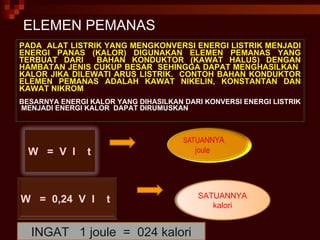

PADA ALAT LISTRIK YANG MENGKONVERSI ENERGI LISTRIK MENJADI ENERGI PANAS (KALOR) DIGUNAKAN ELEMEN PEMANAS YANG TERBUAT DARI BAHAN KONDUKTOR (KAWAT HALUS) DENGAN HAMBATAN JENIS CUKUP BESAR SEHINGGA DAPAT MENGHASILKAN KALOR JIKA DILEWATI ARUS LISTRIK. CONTOH BAHAN KONDUKTOR ELEMEN PEMANAS ADALAH KAWAT NIKELIN, KONSTANTAN DAN KAWAT NIKROM BESARNYA ENERGI KALOR YANG DIHASILKAN DARI KONVERSI ENERGI LISTRIK MENJADI ENERGI KALOR DAPAT DIRUMUSKAN ELEMEN PEMANAS INGAT 1 joule = 024 kalori W = V I t W = 0,24 V I t SATUANNYA kalori

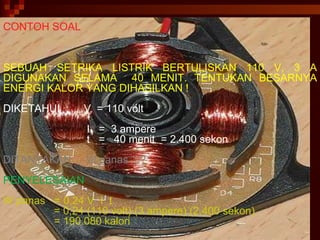

CONTOH SOAL CONTOH SOAL SEBUAH SETRIKA LISTRIK BERTULISKAN 110 V, 3 A DIGUNAKAN SELAMA 40 MENIT. TENTUKAN BESARNYA ENERGI KALOR YANG DIHASILKAN ! DIKETAHUI : V = 110 volt I = 3 ampere t = 40 menit = 2.400 sekon DITANYAKAN W panas ...? PENYELESAIAN W panas = 0,24 V I t = 0,24 (110 volt) (3 ampere) (2.400 sekon) = 190.080 kalori

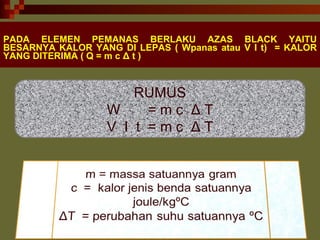

PADA ELEMEN PEMANAS BERLAKU AZAS BLACK YAITU BESARNYA KALOR YANG DI LEPAS ( Wpanas atau V I t) = KALOR YANG DITERIMA ( Q = m c Δ t ) RUMUS W = m c Δ T V I t = m c Δ T

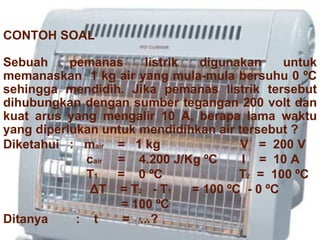

CONTOH SOAL Sebuah pemanas listrik digunakan untuk memanaskan 1 kg air yang mula-mula bersuhu 0 ºC sehingga mendidih. Jika pemanas listrik tersebut dihubungkan dengan sumber tegangan 200 volt dan kuat arus yang mengalir 10 A, berapa lama waktu yang diperlukan untuk mendidihkan air tersebut ? Diketahui : m air = 1 kg V = 200 V c air = 4.200 J/Kg ºC I = 10 A T 1 = 0 ºC T 2 = 100 ºC Δ T = T 2 - T 1 = 100 ºC - 0 ºC = 100 ºC Ditanya : t = ...?

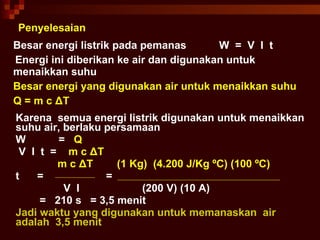

Penyelesaian Besar energi listrik pada pemanas W = V I t Energi ini diberikan ke air dan digunakan untuk menaikkan suhu Besar energi yang digunakan air untuk menaikkan suhu Q = m c Δ T Karena semua energi listrik digunakan untuk menaikkan suhu air, berlaku persamaan W = Q V I t = m c Δ T m c Δ T (1 Kg) (4.200 J/Kg ºC) (100 ºC) t = = V I (200 V) (10 A) = 210 s = 3,5 menit Jadi waktu yang digunakan untuk memanaskan air adalah 3,5 menit

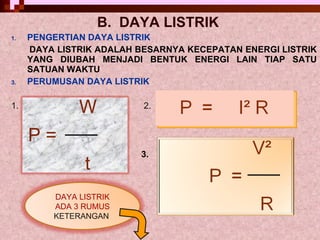

B. DAYA LISTRIK PENGERTIAN DAYA LISTRIK DAYA LISTRIK ADALAH BESARNYA KECEPATAN ENERGI LISTRIK YANG DIUBAH MENJADI BENTUK ENERGI LAIN TIAP SATU SATUAN WAKTU PERUMUSAN DAYA LISTRIK 1. 2. 3. DAYA LISTRIK ADA 3 RUMUS KETERANGAN W P = t

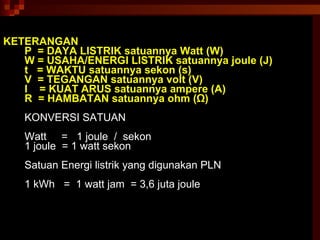

KETERANGAN P = DAYA LISTRIK satuannya Watt (W) W = USAHA/ENERGI LISTRIK satuannya joule (J) t = WAKTU satuannya sekon (s) V = TEGANGAN satuannya volt (V) I = KUAT ARUS satuannya ampere (A) R = HAMBATAN satuannya ohm ( Ω ) KONVERSI SATUAN Watt = 1 joule / sekon 1 joule = 1 watt sekon Satuan Energi listrik yang digunakan PLN 1 kWh = 1 watt jam = 3,6 juta joule

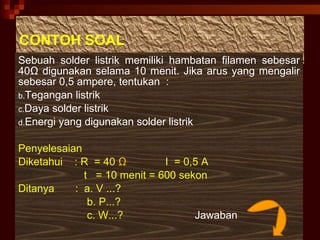

CONTOH SOAL Sebuah solder listrik memiliki hambatan filamen sebesar 40 Ω digunakan selama 10 menit. Jika arus yang mengalir sebesar 0,5 ampere, tentukan : Tegangan listrik Daya solder listrik Energi yang digunakan solder listrik Penyelesaian Diketahui : R = 40 Ω I = 0,5 A t = 10 menit = 600 sekon Ditanya : a. V ...? b. P...? c. W...? Jawaban

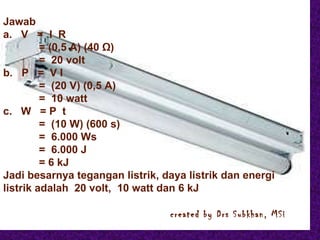

Jawab a. V = I R = (0,5 A) (40 Ω ) = 20 volt b. P = V I = (20 V) (0,5 A) = 10 watt c. W = P t = (10 W) (600 s) = 6.000 Ws = 6.000 J = 6 kJ Jadi besarnya tegangan listrik, daya listrik dan energi listrik adalah 20 volt, 10 watt dan 6 kJ created by Drs Subkhan, MSi Jawab a. V = I R = (0,5 A) (40 Ω ) = 20 volt b. P = V I = (20 V) (0,5 A) = 10 watt c. W = P t = (10 W) (600 s) = 6.000 Ws = 6.000 J = 6 kJ Jadi besarnya tegangan listrik, daya listrik dan energi listrik adalah 20 volt, 10 watt dan 6 kJ created by Drs Subkhan, MSi

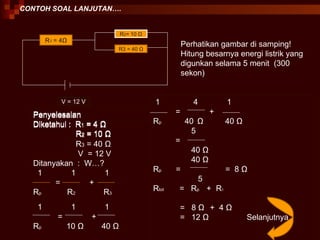

CONTOH SOAL LANJUTAN…. R 1 = 4 Ω R 2 = 10 Ω R3 = 40 Ω V = 12 V Perhatikan gambar di samping! Hitung besarnya energi listrik yang digunkan selama 5 menit (300 sekon) Penyelesaian Diketahui : R 1 = 4 Ω R 2 = 10 Ω Penyelesaian Diketahui : R 1 = 4 Ω R 2 = 10 Ω R 3 = 40 Ω V = 12 V Ditanyakan : W…? 1 1 1 = + R p R 2 R 3 1 1 1 = + R p 10 Ω 40 Ω 1 4 1 = + R p 40 Ω 40 Ω 5 = 40 Ω 40 Ω R p = = 8 Ω 5 R tot = R p + R 1 = 8 Ω + 4 Ω = 12 Ω Selanjutnya

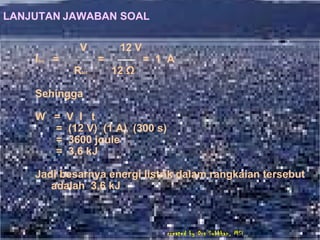

LANJUTAN JAWABAN SOAL V 12 V I tot = = = 1 A R tot 12 Ω Sehingga W = V I t = (12 V) (1 A) (300 s) = 3600 joule = 3,6 kJ Jadi besarnya energi listrik dalam rangkaian tersebut adalah 3,6 kJ created by Drs Subkhan, MSi

C. ALAT-ALAT LISTRIK 1. TELEVISI (MONITOR) Televisi merupakan media informasi dan hiburan. Pesawat televisi dapat mengubah energi listrik menjadi energi cahaya dan energi bunyi. Televisi dilengkapi dengan tabung sinar katoda dan loudspeaker. Pada layar tabung katoda kita dapat melihat gambar hasil perubahan energi listrik dan melalui loudspeaker, kita dapat mendengar bunyi hasil perubahan listrik.

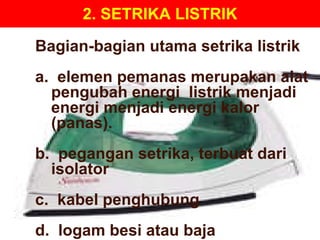

2. SETRIKA LISTRIK Bagian-bagian utama setrika listrik a. elemen pemanas merupakan alat pengubah energi listrik menjadi energi menjadi energi kalor (panas). b. pegangan setrika, terbuat dari isolator c. kabel penghubung d. logam besi atau baja

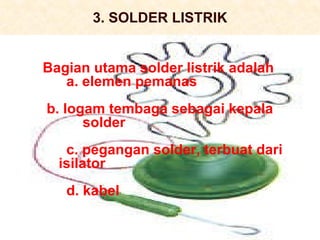

3. SOLDER LISTRIK Bagian utama solder listrik adalah a. elemen pemanas b. logam tembaga sebagai kepala solder c. pegangan solder, terbuat dari isilator d. kabel

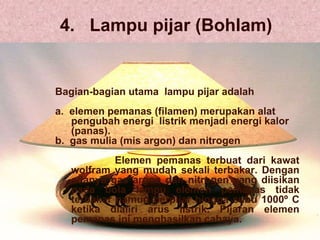

4. Lampu pijar (Bohlam) Bagian-bagian utama lampu pijar adalah a. elemen pemanas (filamen) merupakan alat pengubah energi listrik menjadi energi kalor (panas). b. gas mulia (mis argon) dan nitrogen Elemen pemanas terbuat dari kawat wolfram yang mudah sekali terbakar. Dengan adanya gas argon dan nitrogen yang diisikan pada bola lampu elemen pemanas tidak terbakar namun berpijar hingga suhu 1000º C ketika dialiri arus listrik. Pijaran elemen pemanas ini menghasilkan cahaya.

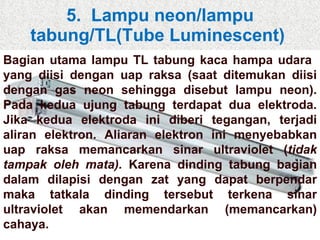

5. Lampu neon/lampu tabung/TL(Tube Luminescent) Bagian utama lampu TL tabung kaca hampa udara yang diisi dengan uap raksa (saat ditemukan diisi dengan gas neon sehingga disebut lampu neon). Pada kedua ujung tabung terdapat dua elektroda. Jika kedua elektroda ini diberi tegangan, terjadi aliran elektron. Aliaran elektron ini menyebabkan uap raksa memancarkan sinar ultraviolet ( tidak tampak oleh mata). Karena dinding tabung bagian dalam dilapisi dengan zat yang dapat berpendar maka tatkala dinding tersebut terkena sinar ultraviolet akan memendarkan (memancarkan) cahaya.

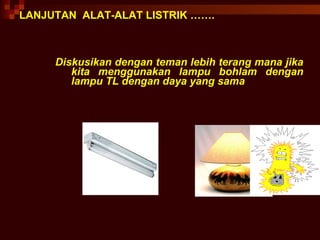

LANJUTAN ALAT-ALAT LISTRIK ……. Diskusikan dengan teman lebih terang mana jika kita menggunakan lampu bohlam dengan lampu TL dengan daya yang sama

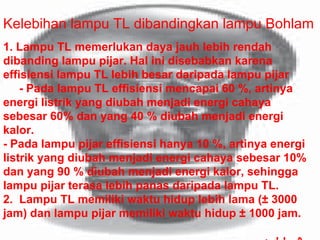

1. Lampu TL memerlukan daya jauh lebih rendah dibanding lampu pijar. Hal ini disebabkan karena effisiensi lampu TL lebih besar daripada lampu pijar - Pada lampu TL effisiensi mencapai 60 %, artinya energi listrik yang diubah menjadi energi cahaya sebesar 60% dan yang 40 % diubah menjadi energi kalor. - Pada lampu pijar effisiensi hanya 10 %, artinya energi listrik yang diubah menjadi energi cahaya sebesar 10% dan yang 90 % diubah menjadi energi kalor, sehingga lampu pijar terasa lebih panas daripada lampu TL. 2. Lampu TL memiliki waktu hidup lebih lama (± 3000 jam) dan lampu pijar memiliki waktu hidup ± 1000 jam. created by Drs Subkhan, MSi Kelebihan lampu TL dibandingkan lampu Bohlam

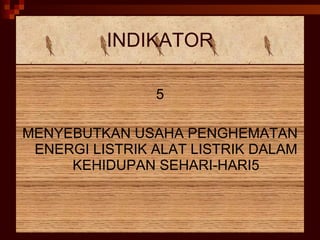

INDIKATOR 5 MENYEBUTKAN USAHA PENGHEMATAN ENERGI LISTRIK ALAT LISTRIK DALAM KEHIDUPAN SEHARI-HARI5

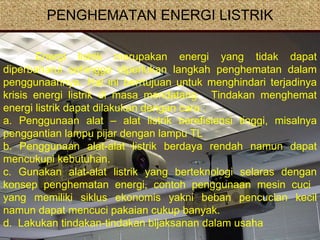

PENGHEMATAN ENERGI LISTRIK Energi listrik merupakan energi yang tidak dapat diperbaharui sehingga diperlukan langkah penghematan dalam penggunaannya. Hal ini berrtujuan untuk menghindari terjadinya krisis energi listrik di masa mendatang. Tindakan menghemat energi listrik dapat dilakukan dengan cara : a. Penggunaan alat – alat listrik berefisiensi tinggi, misalnya penggantian lampu pijar dengan lampu TL b. Penggunaan alat-alat listrik berdaya rendah namun dapat mencukupi kebutuhan. c. Gunakan alat-alat listrik yang berteknologi selaras dengan konsep penghematan energi, contoh penggunaan mesin cuci yang memiliki siklus ekonomis yakni beban pencucian kecil namun dapat mencuci pakaian cukup banyak. d. Lakukan tindakan-tindakan bijaksanan dalam usaha

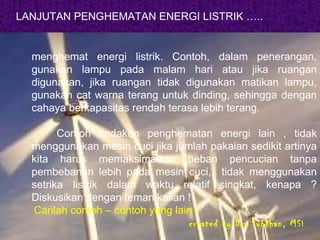

LANJUTAN PENGHEMATAN ENERGI LISTRIK ….. menghemat energi listrik. Contoh, dalam penerangan, gunakan lampu pada malam hari atau jika ruangan digunakan, jika ruangan tidak digunakan matikan lampu, gunakan cat warna terang untuk dinding, sehingga dengan cahaya berkapasitas rendah terasa lebih terang. Contoh tindakan penghematan energi lain , tidak menggunakan mesin cuci jika jumlah pakaian sedikit artinya kita harus memaksimalkan beban pencucian tanpa pembebanan lebih pada mesin cuci, tidak menggunakan setrika listrik dalam waktu relatif singkat, kenapa ? Diskusikan dengan teman kalian ! Carilah contoh – contoh yang lain ! created by Drs Subkhan, MSi

INDIKATOR 6 MENERAPKAN KONSEP ENERGI DAN DAYA LISTRIK DALAM PERHITUNGAN PENGGUNAAN LISTRIK DI RUMAH TANGGA BERDASARKAN ANGKA YANG TERTERA DALAM kWh METER 1

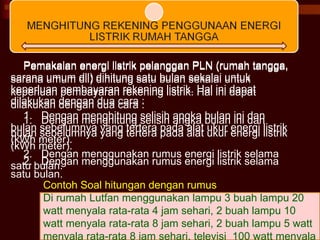

Pemakaian energi listrik pelanggan PLN (rumah tangga, sarana umum dll) dihitung satu bulan sekalai untuk keperluan pembayaran rekening listrik. Hal ini dapat dilakukan dengan dua cara : 1. Dengan menghitung selisih angka bulan ini dan bulan sebelumnya yang tertera pada alat ukur energi listrik (kWh meter). Dengan menggunakan rumus energi listrik selama satu bulan. Contoh Soal hitungan dengan rumus Di rumah Lutfan menggunakan lampu 3 buah lampu 20 watt menyala rata-rata 4 jam sehari, 2 buah lampu 10 watt menyala rata-rata 8 jam sehari, 2 buah lampu 5 watt menyala rata-rata 8 jam sehari, televisi 100 watt menyala

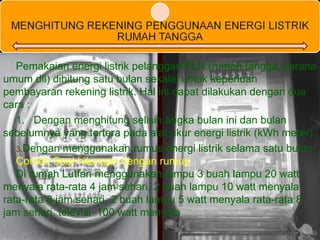

Pemakaian energi listrik pelanggan PLN (rumah tangga, sarana umum dll) dihitung satu bulan sekalai untuk keperluan pembayaran rekening listrik. Hal ini dapat dilakukan dengan dua cara : 1. Dengan menghitung selisih angka bulan ini dan bulan sebelumnya yang tertera pada alat ukur energi listrik (kWh meter). 2. Dengan menggunakan rumus energi listrik selama satu bulan. Contoh Soal hitungan dengan rumus Di rumah Lutfan menggunakan lampu 3 buah lampu 20 watt menyala rata-rata 4 jam sehari, 2 buah lampu 10 watt menyala rata-rata 8 jam sehari, 2 buah lampu 5 watt menyala rata-rata 8 jam sehari, televisi 100 watt menyala Pemakaian energi listrik pelanggan PLN (rumah tangga, sarana umum dll) dihitung satu bulan sekalai untuk keperluan pembayaran rekening listrik. Hal ini dapat dilakukan dengan dua cara : 1. Dengan menghitung selisih angka bulan ini dan bulan sebelumnya yang tertera pada alat ukur energi listrik (kWh meter). 2. Dengan menggunakan rumus energi listrik selama satu bulan.

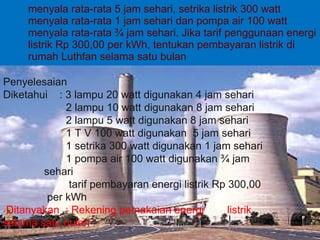

menyala rata-rata 5 jam sehari, setrika listrik 300 watt menyala rata-rata 1 jam sehari dan pompa air 100 watt menyala rata-rata ¾ jam sehari. Jika tarif penggunaan energi listrik Rp 300,00 per kWh, tentukan pembayaran listrik di rumah Luthfan selama satu bulan Penyelesaian Diketahui : 3 lampu 20 watt digunakan 4 jam sehari 2 lampu 10 watt digunakan 8 jam sehari 2 lampu 5 watt digunakan 8 jam sehari 1 T V 100 watt digunakan 5 jam sehari 1 setrika 300 watt digunakan 1 jam sehari 1 pompa air 100 watt digunakan ¾ jam sehari tarif pembayaran energi listrik Rp 300,00 per kWh Ditanyakan : Rekening pemakaian energi listrik selama satu bulan

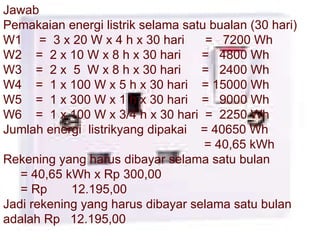

Jawab Pemakaian energi listrik selama satu bualan (30 hari) W1 = 3 x 20 W x 4 h x 30 hari = 7200 Wh W2 = 2 x 10 W x 8 h x 30 hari = 4800 Wh W3 = 2 x 5 W x 8 h x 30 hari = 2400 Wh W4 = 1 x 100 W x 5 h x 30 hari = 15000 Wh W5 = 1 x 300 W x 1 h x 30 hari = 9000 Wh W6 = 1 x 100 W x 3/4 h x 30 hari = 2250 Wh Jumlah energi listrikyang dipakai = 40650 Wh = 40,65 kWh Rekening yang harus dibayar selama satu bulan = 40,65 kWh x Rp 300,00 = Rp 12.195,00 Jadi rekening yang harus dibayar selama satu bulan adalah Rp 12.195,00

CONTOH SOAL DENGAN MENGGUNAKAN ANGKA kWh METER Dalam sebuah rumah pelanggan PLN tertera angka di kWh meter akhir bulan Juni 2010 sebesar 3452 dan pada akhir bulan Juli 2010 sebesar 3598. Tentukan besar rekening yang harus dibayar sebulan jika tarif 1 kWh = Rp 400,00 ; beban lampu jalan 10 % dari beban penggunaan; administrasi pelanggan Rp 10.000,00 dan administrasi bank Rp 1.600,00. Penyelesaian Diketahui : W akhir Juni = 3452 W akhir Juli = 3598 Tarif 1 kWh = Rp 400,00 Beban lampu jalan = 10 % penggunaan Administrasi pelanggang = Rp 10.000,00 Administrasi bank = Rp 1.600,00

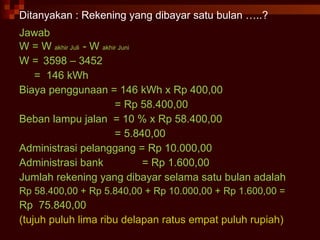

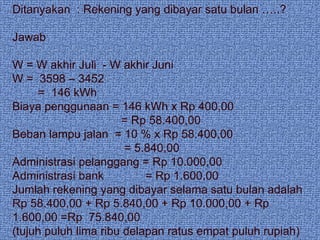

Ditanyakan : Rekening yang dibayar satu bulan …..? Jawab W = W akhir Juli - W akhir Juni W = 3598 – 3452 = 146 kWh Biaya penggunaan = 146 kWh x Rp 400,00 = Rp 58.400,00 Beban lampu jalan = 10 % x Rp 58.400,00 = 5.840,00 Administrasi pelanggang = Rp 10.000,00 Administrasi bank = Rp 1.600,00 Jumlah rekening yang dibayar selama satu bulan adalah Rp 58.400,00 + Rp 5.840,00 + Rp 10.000,00 + Rp 1.600,00 =Rp 75.840,00 (tujuh puluh lima ribu delapan ratus empat puluh rupiah)

TERIMA KASIH WASSALAMU’ALAIKUM WR WB

Ditanyakan : Rekening yang dibayar satu bulan …..? Jawab W = W akhir Juli - W akhir Juni W = 3598 – 3452 = 146 kWh Biaya penggunaan = 146 kWh x Rp 400,00 = Rp 58.400,00 Beban lampu jalan = 10 % x Rp 58.400,00 = 5.840,00 Administrasi pelanggang = Rp 10.000,00 Administrasi bank = Rp 1.600,00 Jumlah rekening yang dibayar selama satu bulan adalah Rp 58.400,00 + Rp 5.840,00 + Rp 10.000,00 + Rp 1.600,00 = Rp 75.840,00 (tujuh puluh lima ribu delapan ratus empat puluh rupiah)

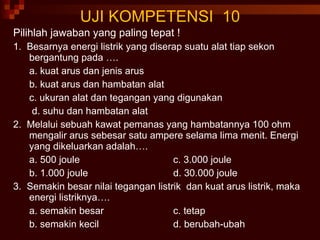

UJI KOMPETENSI 10 Pilihlah jawaban yang paling tepat ! 1. Besarnya energi listrik yang diserap suatu alat tiap sekon bergantung pada …. a. kuat arus dan jenis arus b. kuat arus dan hambatan alat c. ukuran alat dan tegangan yang digunakan d. suhu dan hambatan alat 2. Melalui sebuah kawat pemanas yang hambatannya 100 ohm mengalir arus sebesar satu ampere selama lima menit. Energi yang dikeluarkan adalah…. a. 500 joule c. 3.000 joule b. 1.000 joule d. 30.000 joule 3. Semakin besar nilai tegangan listrik dan kuat arus listrik, maka energi listriknya…. a. semakin besar c. tetap b. semakin kecil d. berubah-ubah

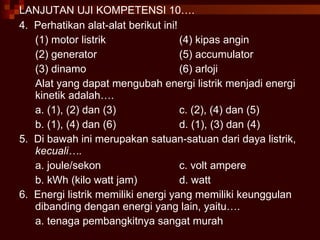

LANJUTAN UJI KOMPETENSI 10…. 4. Perhatikan alat-alat berikut ini! (1) motor listrik (4) kipas angin (2) generator (5) accumulator (3) dinamo (6) arloji Alat yang dapat mengubah energi listrik menjadi energi kinetik adalah…. a. (1), (2) dan (3) c. (2), (4) dan (5) b. (1), (4) dan (6) d. (1), (3) dan (4) 5. Di bawah ini merupakan satuan-satuan dari daya listrik, kecuali…. a. joule/sekon c. volt ampere b. kWh (kilo watt jam) d. watt 6. Energi listrik memiliki energi yang memiliki keunggulan dibanding dengan energi yang lain, yaitu…. a. tenaga pembangkitnya sangat murah

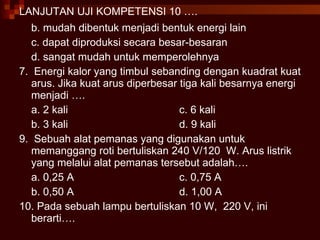

LANJUTAN UJI KOMPETENSI 10 …. b. mudah dibentuk menjadi bentuk energi lain c. dapat diproduksi secara besar-besaran d. sangat mudah untuk memperolehnya 7. Energi kalor yang timbul sebanding dengan kuadrat kuat arus. Jika kuat arus diperbesar tiga kali besarnya energi menjadi …. a. 2 kali c. 6 kali b. 3 kali d. 9 kali 9. Sebuah alat pemanas yang digunakan untuk memanggang roti bertuliskan 240 V/120 W. Arus listrik yang melalui alat pemanas tersebut adalah…. a. 0,25 A c. 0,75 A b. 0,50 A d. 1,00 A 10. Pada sebuah lampu bertuliskan 10 W, 220 V, ini berarti….

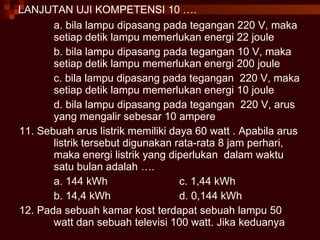

LANJUTAN UJI KOMPETENSI 10 …. a. bila lampu dipasang pada tegangan 220 V, maka setiap detik lampu memerlukan energi 22 joule b. bila lampu dipasang pada tegangan 10 V, maka setiap detik lampu memerlukan energi 200 joule c. bila lampu dipasang pada tegangan 220 V, maka setiap detik lampu memerlukan energi 10 joule d. bila lampu dipasang pada tegangan 220 V, arus yang mengalir sebesar 10 ampere 11. Sebuah arus listrik memiliki daya 60 watt . Apabila arus listrik tersebut digunakan rata-rata 8 jam perhari, maka energi listrik yang diperlukan dalam waktu satu bulan adalah …. a. 144 kWh c. 1,44 kWh b. 14,4 kWh d. 0,144 kWh 12. Pada sebuah kamar kost terdapat sebuah lampu 50 watt dan sebuah televisi 100 watt. Jika keduanya

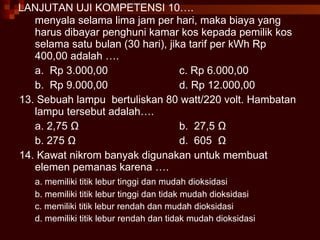

LANJUTAN UJI KOMPETENSI 10…. menyala selama lima jam per hari, maka biaya yang harus dibayar penghuni kamar kos kepada pemilik kos selama satu bulan (30 hari), jika tarif per kWh Rp 400,00 adalah …. a. Rp 3.000,00 c. Rp 6.000,00 b. Rp 9.000,00 d. Rp 12.000,00 13. Sebuah lampu bertuliskan 80 watt/220 volt. Hambatan lampu tersebut adalah…. a. 2,75 Ω b. 27,5 Ω b. 275 Ω d. 605 Ω 14. Kawat nikrom banyak digunakan untuk membuat elemen pemanas karena …. a. memiliki titik lebur tinggi dan mudah dioksidasi b. memiliki titik lebur tinggi dan tidak mudah dioksidasi c. memiliki titik lebur rendah dan mudah dioksidasi d. memiliki titik lebur rendah dan tidak mudah dioksidasi

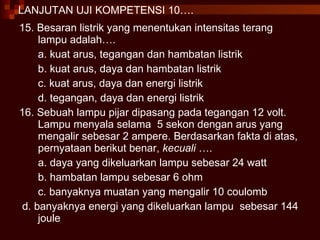

LANJUTAN UJI KOMPETENSI 10…. 15. Besaran listrik yang menentukan intensitas terang lampu adalah…. a. kuat arus, tegangan dan hambatan listrik b. kuat arus, daya dan hambatan listrik c. kuat arus, daya dan energi listrik d. tegangan, daya dan energi listrik 16. Sebuah lampu pijar dipasang pada tegangan 12 volt. Lampu menyala selama 5 sekon dengan arus yang mengalir sebesar 2 ampere. Berdasarkan fakta di atas, pernyataan berikut benar, kecuali …. a. daya yang dikeluarkan lampu sebesar 24 watt b. hambatan lampu sebesar 6 ohm c. banyaknya muatan yang mengalir 10 coulomb d. banyaknya energi yang dikeluarkan lampu sebesar 144 joule

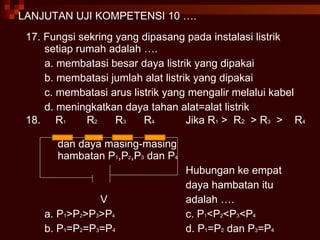

LANJUTAN UJI KOMPETENSI 10 …. 17. Fungsi sekring yang dipasang pada instalasi listrik setiap rumah adalah …. a. membatasi besar daya listrik yang dipakai b. membatasi jumlah alat listrik yang dipakai c. membatasi arus listrik yang mengalir melalui kabel d. meningkatkan daya tahan alat=alat listrik 18. R 1 R 2 R 3 R 4 Jika R 1 > R 2 > R 3 > R 4 dan daya masing-masing hambatan P 1 ,P 2 ,P 3 dan P 4 Hubungan ke empat daya hambatan itu V adalah …. a. P 1 >P 2 >P 3 >P 4 c. P 1 <P 2 <P 3 <P 4 b. P 1 =P 2 =P 3 =P 4 d. P 1 =P 2 dan P 3 =P 4

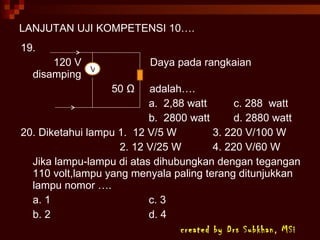

LANJUTAN UJI KOMPETENSI 10…. 19. 120 V Daya pada rangkaian disamping 50 Ω adalah…. a. 2,88 watt c. 288 watt b. 2800 watt d. 2880 watt 20. Diketahui lampu 1. 12 V/5 W 3. 220 V/100 W 2. 12 V/25 W 4. 220 V/60 W Jika lampu-lampu di atas dihubungkan dengan tegangan 110 volt,lampu yang menyala paling terang ditunjukkan lampu nomor …. a. 1 c. 3 b. 2 d. 4 created by Drs Subkhan, MSi V

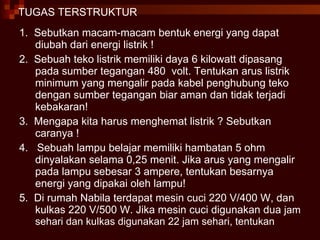

TUGAS TERSTRUKTUR 1. Sebutkan macam-macam bentuk energi yang dapat diubah dari energi listrik ! 2. Sebuah teko listrik memiliki daya 6 kilowatt dipasang pada sumber tegangan 480 volt. Tentukan arus listrik minimum yang mengalir pada kabel penghubung teko dengan sumber tegangan biar aman dan tidak terjadi kebakaran! 3. Mengapa kita harus menghemat listrik ? Sebutkan caranya ! 4. Sebuah lampu belajar memiliki hambatan 5 ohm dinyalakan selama 0,25 menit. Jika arus yang mengalir pada lampu sebesar 3 ampere, tentukan besarnya energi yang dipakai oleh lampu! 5. Di rumah Nabila terdapat mesin cuci 220 V/400 W, dan kulkas 220 V/500 W. Jika mesin cuci digunakan dua jam sehari dan kulkas digunakan 22 jam sehari, tentukan

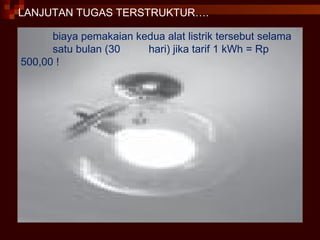

LANJUTAN TUGAS TERSTRUKTUR…. biaya pemakaian kedua alat listrik tersebut selama satu bulan (30 hari) jika tarif 1 kWh = Rp 500,00 !

KEMAMPUAN UNTUK MENGALIRKAN MUATAN LISTRIK DARI SATU TITIK KE TITIK LAIN YANG BERBEDA POTENSIALNYA
