Langkah-langkah dalam analisis dan desain sistem kendali:
 Penurunan model matematis sistem fisis (Persamaan Differensial)
 Peroleh model linear dari komponen-komponen sistem.
 Gunakan Transformasi Laplace untuk komponen-komponen sistem tsb.
 Turunkan hubungan antara output dengan input masing-masing komponen (Fungsi Alih).
 Diagram blok sistem diperoleh melalui interkoneksi komponen-komponen tsb.
 Gunakan reduksi diagram blok untuk memperoleh fungsi alih sistem.
 Gunakan Signal Flow Graph untuk menggambarkan sistem yang kompleks dan untuk
memperoleh fungsi alih sistem melalui Formula Mason.
 Gunakan beberapa metoda analisis dan desain untuk mendapatkan rancangan yang diinginkan.
Pendekatan matematika yang lazim digunakan untuk menganalisa system control
atau pemodelan sistem adalah sebagai berikut :
1. Transformasi Laplace : suatu teknik untuk menyederhanakan permasalahan
dalam suatu sistem yang mengandung masukan dan keluaran dengan
melakukan transformasi dari suatu domain pengamatan ke domain
pengamatan yang lain
2. Fungsi Transfer : perbandingan antara transformasi Laplace output (response
function) dan transformasi Laplace input (driving function)
3. Diagram Blok : sebuah sistem yang dimodelkan dalam bentuk grafis, dimana
proses disimbolkan dengan kotak
4. Diagram Alir Sinyal : sistem yang dimodelkan dengan aliran sinyal
 Diagram Blok
 Summing point
 Closed-Loop & Branch point

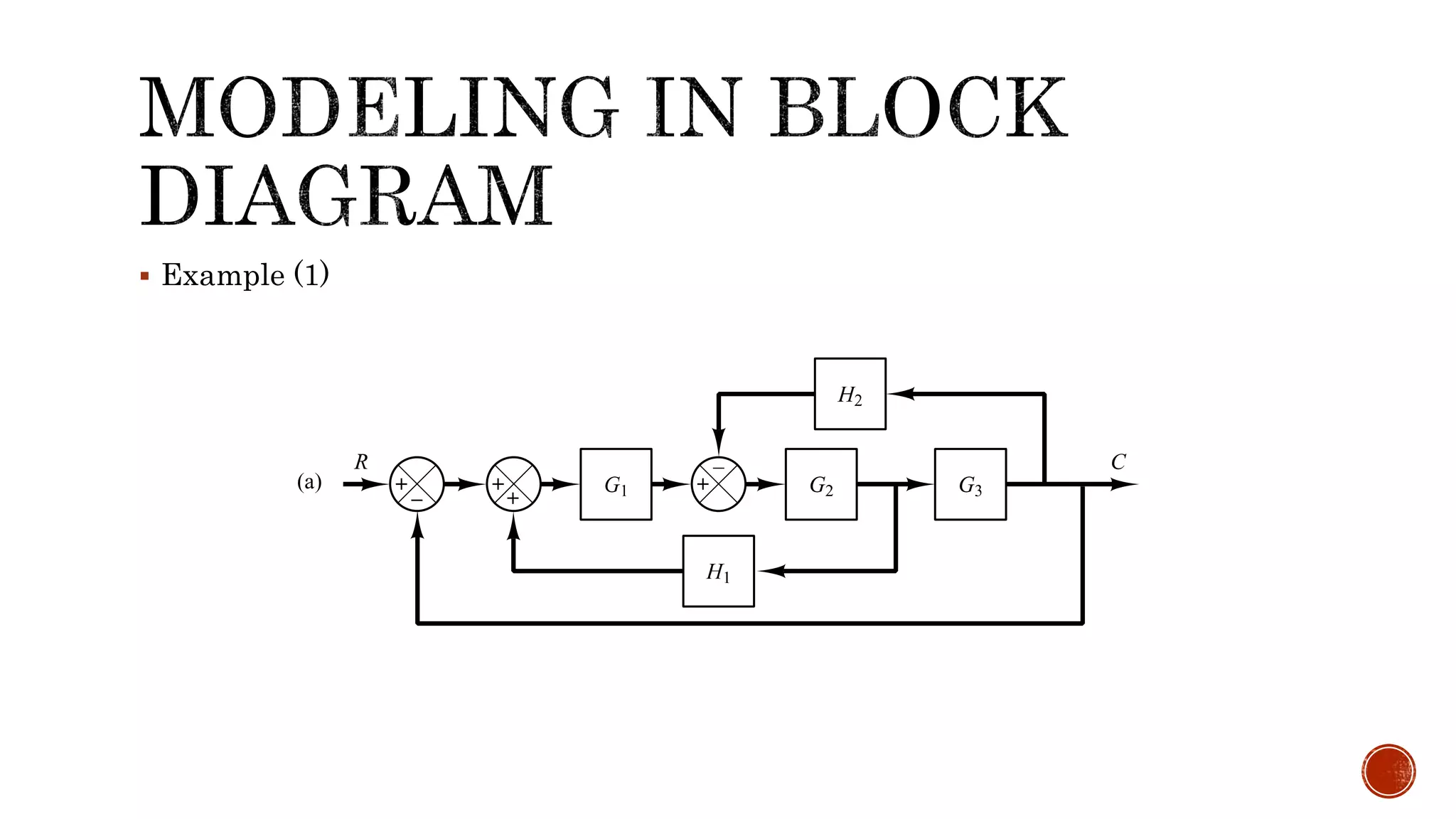

 Example (1)

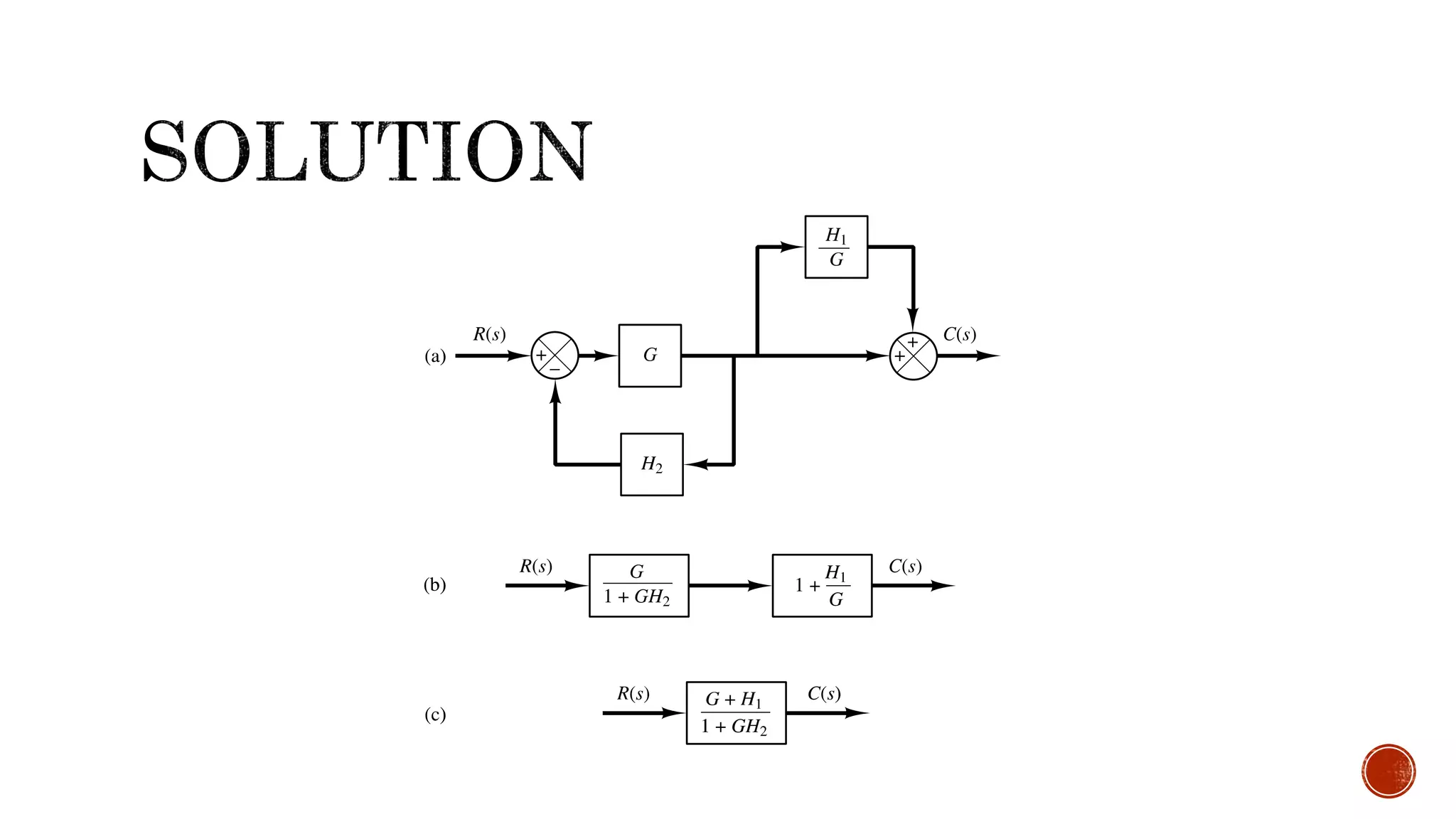

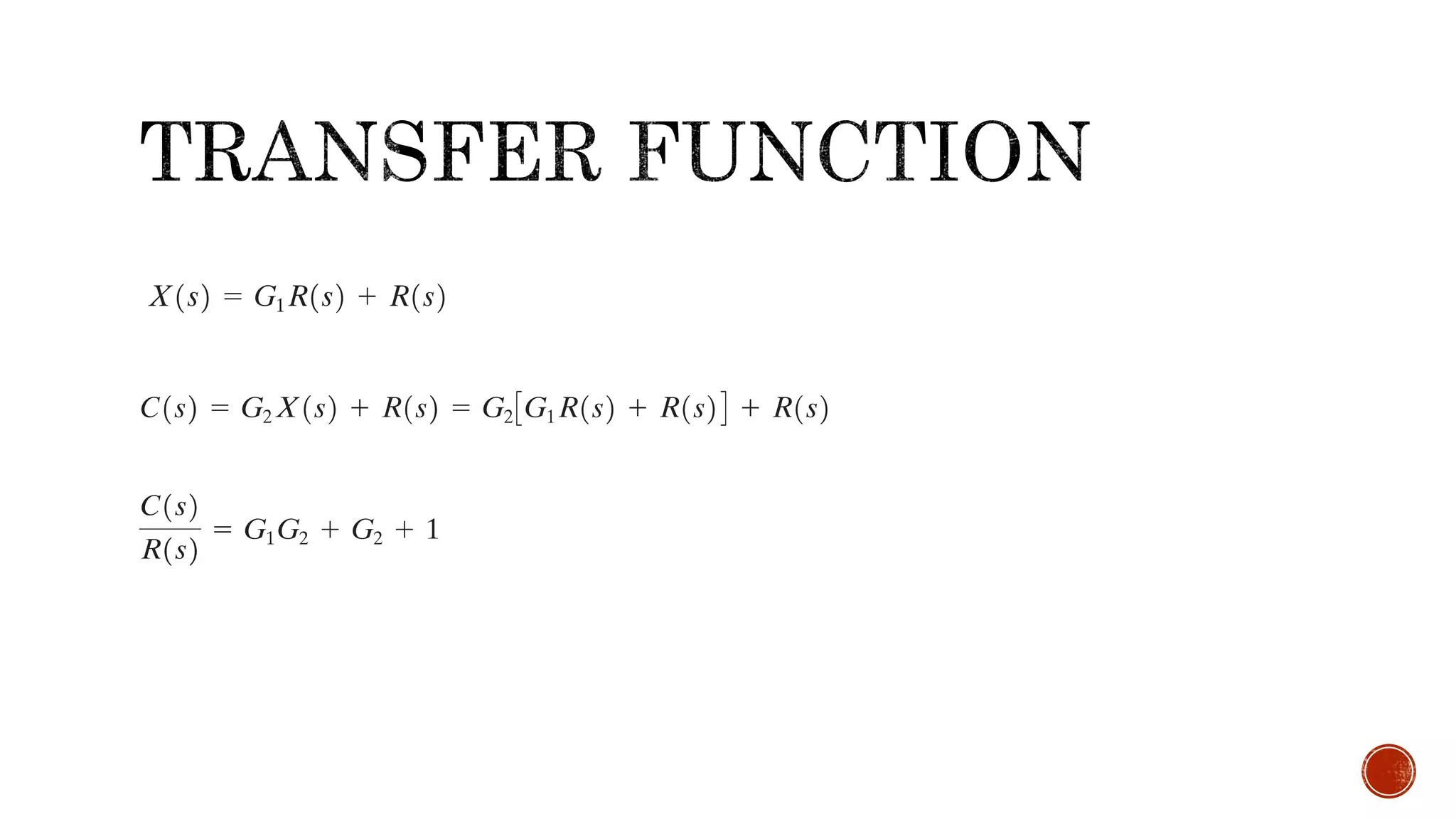

 Solution
 Solution
 Solution

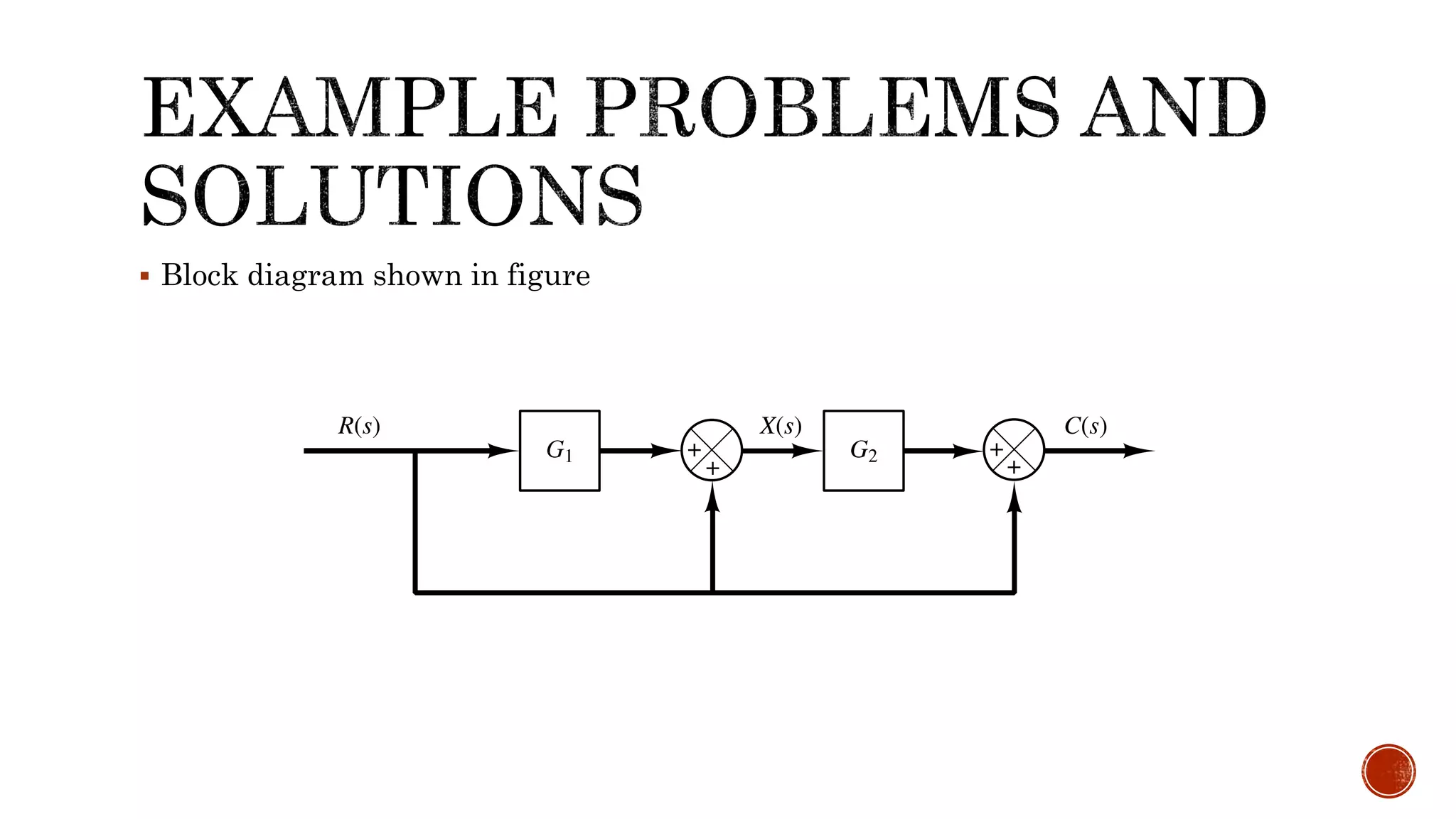

 Block diagram shown in figure
 Block diagram shown in figure
 Block diagram shown in figure
 Block diagram shown in figure
 Block diagram shown in figure

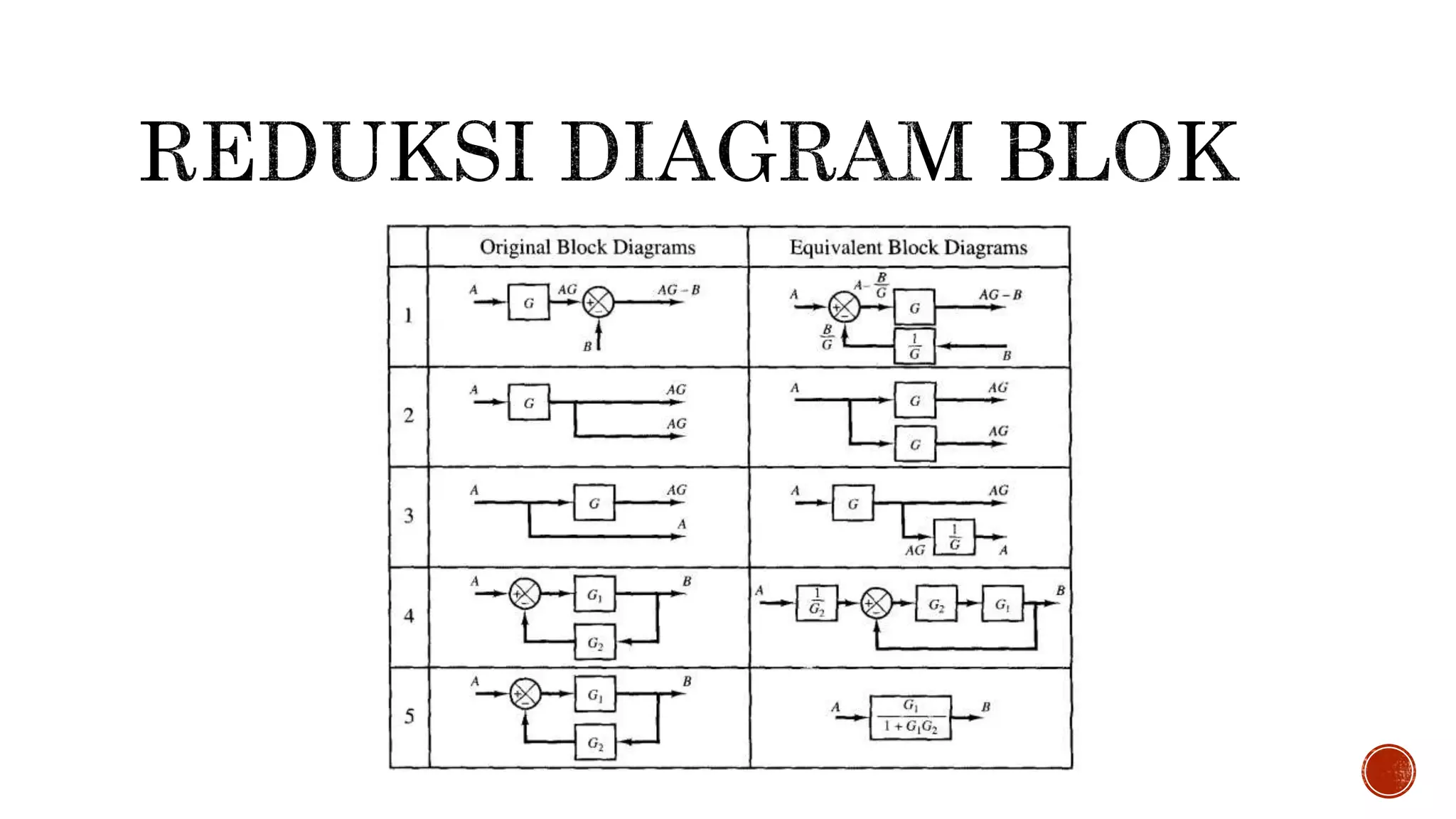

Pertemuan 04. Diagram Blok
Pertemuan 04. Diagram Blok

Pertemuan 04. Diagram Blok

  • 2.
    Langkah-langkah dalam analisisdan desain sistem kendali:  Penurunan model matematis sistem fisis (Persamaan Differensial)  Peroleh model linear dari komponen-komponen sistem.  Gunakan Transformasi Laplace untuk komponen-komponen sistem tsb.  Turunkan hubungan antara output dengan input masing-masing komponen (Fungsi Alih).  Diagram blok sistem diperoleh melalui interkoneksi komponen-komponen tsb.  Gunakan reduksi diagram blok untuk memperoleh fungsi alih sistem.  Gunakan Signal Flow Graph untuk menggambarkan sistem yang kompleks dan untuk memperoleh fungsi alih sistem melalui Formula Mason.  Gunakan beberapa metoda analisis dan desain untuk mendapatkan rancangan yang diinginkan.
  • 3.
    Pendekatan matematika yanglazim digunakan untuk menganalisa system control atau pemodelan sistem adalah sebagai berikut : 1. Transformasi Laplace : suatu teknik untuk menyederhanakan permasalahan dalam suatu sistem yang mengandung masukan dan keluaran dengan melakukan transformasi dari suatu domain pengamatan ke domain pengamatan yang lain 2. Fungsi Transfer : perbandingan antara transformasi Laplace output (response function) dan transformasi Laplace input (driving function) 3. Diagram Blok : sebuah sistem yang dimodelkan dalam bentuk grafis, dimana proses disimbolkan dengan kotak 4. Diagram Alir Sinyal : sistem yang dimodelkan dengan aliran sinyal
  • 4.
     Diagram Blok Summing point  Closed-Loop & Branch point
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
     Block diagramshown in figure
  • 13.
     Block diagramshown in figure
  • 16.
     Block diagramshown in figure
  • 19.
     Block diagramshown in figure
  • 21.
     Block diagramshown in figure
