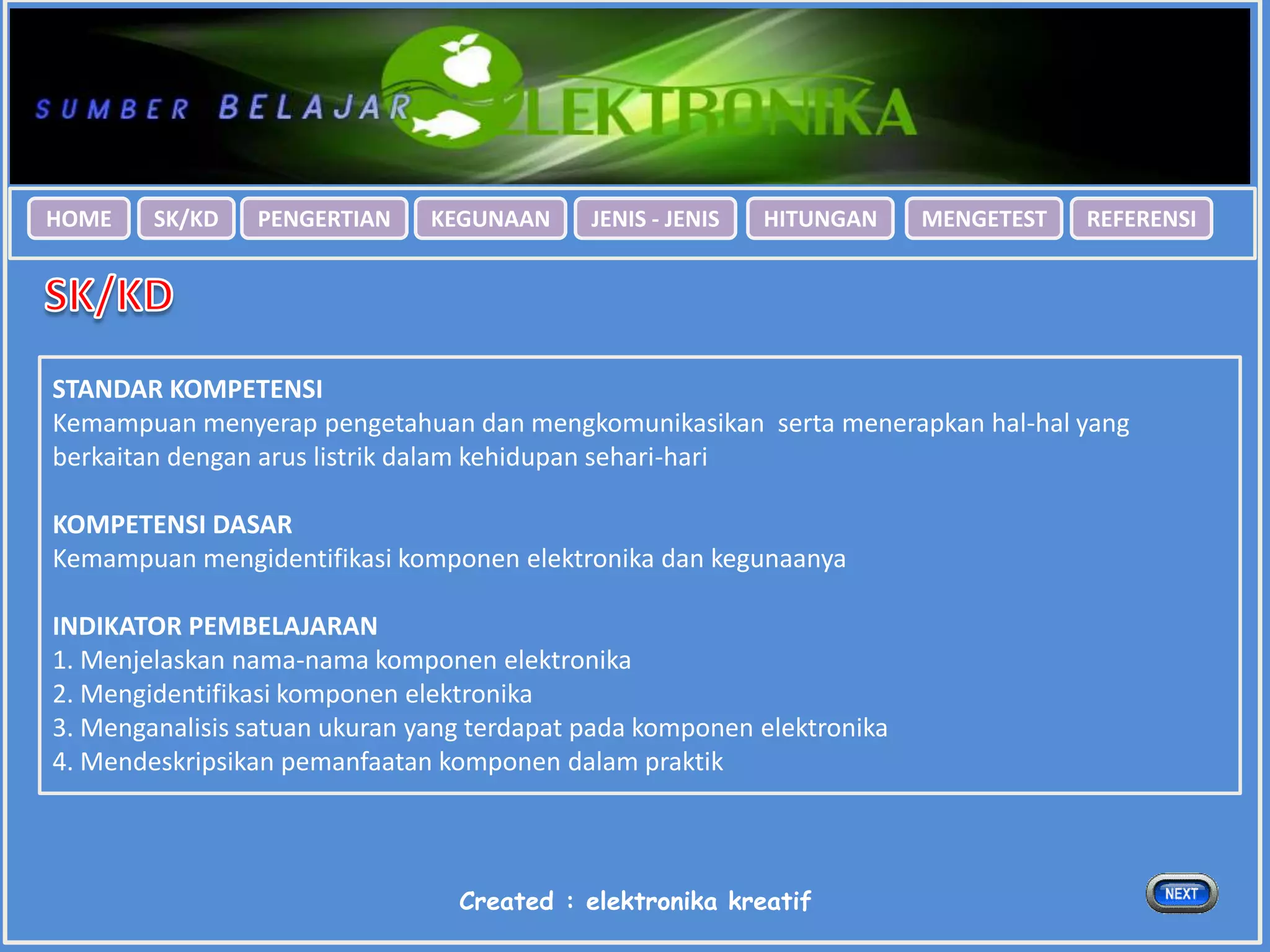

2. STANDAR KOMPETENSI
Kemampuan menyerap pengetahuan dan mengkomunikasikan serta menerapkan hal-hal yang
berkaitan dengan arus listrik dalam kehidupan sehari-hari
KOMPETENSI DASAR
Kemampuan mengidentifikasi komponen elektronika dan kegunaanya
INDIKATOR PEMBELAJARAN
1. Menjelaskan nama-nama komponen elektronika
2. Mengidentifikasi komponen elektronika
3. Menganalisis satuan ukuran yang terdapat pada komponen elektronika
4. Mendeskripsikan pemanfaatan komponen dalam praktik
Created : elektronika kreatif
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
3. TUJUAN PEMBELAJARAN
1. Peserta didik dapat menyebutkan macam-macam dioda, satuan dan fungsinya.
2. Peserta didik dapat menjelaskan prinsip kerja dioda
3. Pesrta didik dapat menyebutkan bahan-bahan yang digunakan pembuatan dioda
4. Peserta Didik dapat menggambarkan simbol dioda
5. Peserta didik dapat menjelaskan kode angka pada dioda
6. Peserta didik dapat menguji kondisi dioda dengan alat ukur yang tepat.
7. Peserta didik dapat mengetahui aplikasi dioda dalam rangkaian
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
4. Kapasitor adalah komponen elektronika yang dapat menyimpan muatan listrik. Struktur sebuah
kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
5.
6. Kegunaan Kapasitor
1. Mencegah loncatan bunga api listrik pada rangkaian yang mengandung kumparan, bila tiba-
tiba arus listrik diputuskan dan dinyalakan
2. Menyimpan muatan atau energi listrik dalam rangkaian penyala elektronik
3. Memilih panjang gelombang pada radio penerima
4. Sebagai filter dalam catu daya (power supply)
5. Sebagai filter dalam rangkaian Power Supply.
6. Sebagai pembangkit frekuensi dalam rangkaian antenna.
7. Dll.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
7. Sifat dari kapasitor
Sifat dasar dalam sebuah kapasitor adalah dapat menyimpan muatan listrik, dan juga memiliki sifat
yang tidak dapat dilalui arus DC (direct Current) dan dapat dilalui arus AC (alternating current) dan
juga dapat berfungsi sebagai impedansi (resistansi yang nilainya tergantung dari frekuensi yang
diberikan).
Kerusakan umum pada kondensator elektrolit di antaranya adalah :
1. Kering (kapasitasnya berubah)
2. Konsleting
3. Meledak, yang dikarenakan salah dalam pemberian tegangan positif dan negatifnya, jika batas
maksimum voltase dilampaui juga bisa meledak.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
8. Cara kerja Kapasitor
Cara kerja kapasitor dalam sebuah rangkaian adalah dengan mengalirkan elektron menuju
kapasitor. Pada saat kapasitor sudah di penuhi dengan elektron, tegangan akan mengalami
perubahan. Selanjutnya, elektron akan keluar dari sebuah kapasitor dan mengalir menuju
rangkaian yang membutuhkannya. Dengan begitu, kapasitor akan membangkitkan reaktif suatu
rangkaian.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
9. Kapasitansi
Kapasitansi didefenisikan sebagai kemampuan dari suatu kapasitor untuk dapat menampung
muatan elektron.
Besarnya kapasitas dari kondensator dinyatakan dengan satuan farad (F) dan notasinya ditulis
dengan huruf capital C. Satuan farad adalah satuan yang sangat besar dan jarang digunakan
dalam percobaan dan biasanya digunakan satuan :
Mikro Farad disingkat µF
Nano Farad disingkat nF
Piko Farad disingkat pF
1 uF → 1 mikro Farad = 1 x 10 -6 Farad
1 nF → 1 nano farad = 1 x 10 -9 Farad
1 pF → 1 piko Farad = 1 x 10 -12 Farad
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
10. Jernis-jenis kapasitor
Jenis-jenis kapasitor ada berbagai macam,diantaranya adalah di
bawah ini :
1. Menurut Polaritasnya
A. Kapasitor Polar
Memiliki polaritas (+) dan (-).
Dalam pemasangannya harus diperhatikan polaritasnya dan
tidak boleh dipasang terbalik. Pada bodinya terdapat tanda
polaritasnya untuk menandai kaki yang berpolaritas (+) atau (-).
Contoh : kapasitor elco, kapasitor tantalum
B. Kapasitor Non Polar(Bipolar Capasitor)
Jenis kapasitor ini bisa dipasang bolak-balik.
Contoh : kapasitor
keramik, polyester, kaca, udara, kertas, mika, dll.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
11. 2. Kapasitor Berdasarkan
Bahan Penyekat Konduktor ( Dielektrikum )
1. Variabel Condensator ( varco )
2. Kapasitor Keramik
3. Kapasitor Kertas
4. Kapasitor Mika
5. Electrolit Condensator( Elco )
6. Kapasitor Tantalum
7. Kapasitor Polyester
8. Kapasitor Kaca
9. Trimmer kapasitor
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
12. 3. Menurut Ketetapan Nilainya
1. Kapasitor Tetap/permanen
2. Nilai kapasitasnya tidak bisa diubah-ubah.
3. Kapasitor Variable atau sering juga disebut VC atau Varco
(variable capasitor) Kapasitor jenis ini bisa kita ubah-ubah
nilainya.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
13. Cara menghitung/membaca nilai kapasitansi
kapasitor
Dengan membaca kode angka pada badanya
Contoh:
Sebuah kapasitor pada badanya = 154
Nilai kapasitasnya = 15 x 104 pF
Sebuah kapasitor pada badannya tertulis = 502
Nilai kapasitasnya = 5.000 pF = 5 KpF = 0,005 μF
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
14. Tertulis langsung pada padanya
Contoh :
Artinya :
Nilai capasitansi = 330 µF
Tegangan kerja = 50 V
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
15. Dengan kode warna
Contoh : Pada sebuah kapasitor pada badannya
berwarna Coklat, Hitam, Orange. maka nilai
kapasitansi (lihat tabel) condensator tersebut adalah :
103 = 10 x 1000 = 10000 pF = 10nF = 0,01 µF
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
16. Berdasarkan pembacaan Alat Ukur Capacitance Meter
Pengukuran kapasitansi dengan alat ukur Capacitance Meter
sangat mudah, sambungkan kedua kaki kapasitor pada
kedua probe positif dan negatif alat ukur, atur selector pada
skala yang tepat, kemudian lihat hasilnya pada display 7
segment. Apabila hasil yang tampil tidak sesuai dengan nilai
yang tertulis pada fisik kapasitor, kemungkinan komponen
tersebut rusak.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
17. Cara menguji/mengetest kondisi kapasitor
Untuk mengetahui Kapasitor baik kapasitor polar maupun nonpolar dalam keaadaan baik atau
tidak. Kita dapat mengujinya dengan menggunkan multimeter. Caranya sebagai berikut:
1. Putar saklar jangkauan ukur pada posisi Ohm meter pada jangkauan yang sesuai misalnya R1x.
Untuk kapasitor polar, hubungkan probe warna merah (+) ke kaki kapasitor (+) dan probe warna
hitam (-) ke kaki negatif (-). Untuk kapasitor non polar, kedua probe dapat diletakkan secara
sembarangan.
2. Kemudian perhatikan gerakan jarum penunjuk.
3. Jika jarum bergerak kekanan, kemudian kembali ke kiri ke angka nol berarti kapasitor tersebut
dalam kondisi baik.
a. Jika jarum penunjuk bergerak ke kanan dan berhenti, berarti kapasitor tersebut sudah bocor.
b .Jika jarum penunjuk tidak bergerak sama sekali berarti kapasitor sudah rusak sama sekali.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
18. Cara menguji/mengetest kondisi kapasitor
Untuk mengetahui Kapasitor baik kapasitor polar maupun nonpolar dalam keaadaan baik atau
tidak. Kita dapat mengujinya dengan menggunkan multimeter. Caranya sebagai berikut:
1. Putar saklar jangkauan ukur pada posisi Ohm meter pada jangkauan yang sesuai misalnya
R1x.
2. Untuk kapasitor polar, hubungkan probe warna merah (+) ke kaki kapasitor (+) dan probe
warna hitam (-) ke kaki negatif (-). Untuk kapasitor non polar, kedua probe dapat diletakkan
secara sembarangan.
3. Kemudian perhatikan gerakan jarum penunjuk.
4. Jika jarum bergerak kekanan, kemudian kembali ke kiri ke angka nol berarti kapasitor tersebut
dalam kondisi baik.
5. Jika jarum penunjuk bergerak ke kanan dan berhenti, berarti kapasitor tersebut sudah bocor.
6. Jika jarum penunjuk tidak bergerak sama sekali berarti kapasitor sudah rusak sama sekali.
HOME SK/KD PENGERTIAN HITUNGANKEGUNAAN JENIS - JENIS MENGETEST REFERENSI
