Dokumen ini menjelaskan tentang resistor sebagai komponen elektronika yang berfungsi mengatur tegangan dan arus listrik dengan berbagai jenis dan penggunaan. Terdapat lima jenis resistor yang dibahas, yaitu resistor kawat, batang, keramik, film karbon, dan film metal, masing-masing dengan karakteristik dan aplikasi yang berbeda. Selain itu, dokumen juga mencakup cara pemasangan resistor pada PCB dan prosedur penyolderannya.

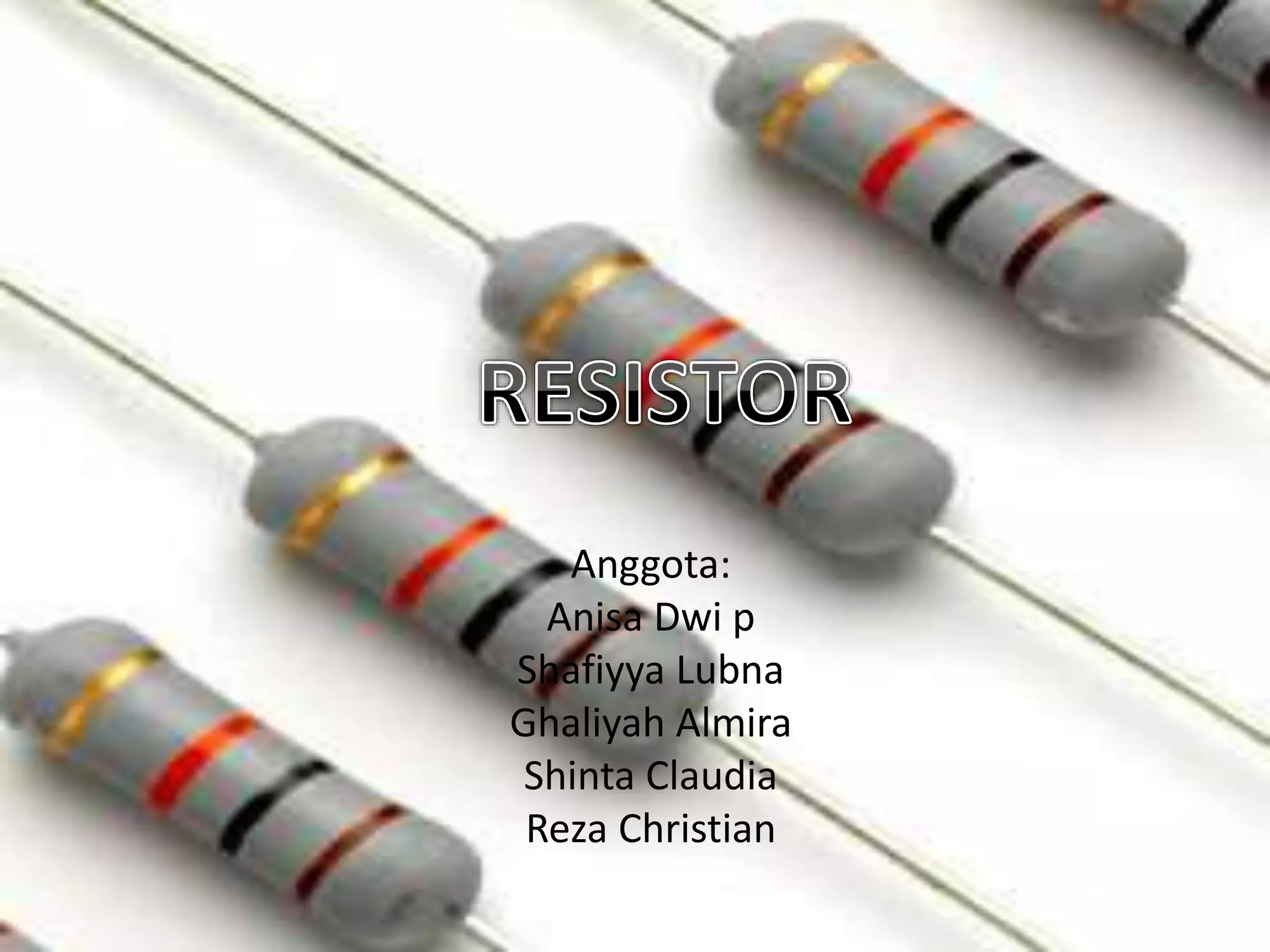

1. Anggota:
Anisa Dwi p
Shafiyya Lubna
Ghaliyah Almira
Shinta Claudia
Reza Christian

2. Definisi Resistor
• Resistor merupakan komponen elektronika
yang memiliki 2 pin dan di desain untuk
mengatur tegangan listrik dan arus listrik,
dengan resistansi tertentu (tahanan). Resistor
digunakan sebagai kegiatan dari rangkaian
elektroni dan sirkuit elektronik

3. Fungsi Resistor
• Fungsi Resistor adalah sebagai pengatur dalam
membatasi jumlah arus yang mengalir dalam suatu
rangkaian.
Adapun fungsi resistor secara lengkap adalah
sebagai berikut:
1. Berfungsi untuk menahan sebagian arus listrik agar
sesuar dengan kebutuhan suatu rangkaian elektronika
2. Berfungsi untuk menurunkan tegangan sesuai dengan
yang dibutuhkan oleh rangkaian elektronika
3. Berfungsi untuk membagi tegangan
4. Berfungsi untuk membangkitkan frekuensi tinggi dan
frekuensi rendah dengan bantuan transistor dan
kondensator(kapasitor)

4. Macam-macam jenis Resistor
1. Resistor Kawar
Resistor Kawat ini adalah jenis Resistor pertama
yang lahir pada generasi pertama pada waktu
rangkaian elektronika masih menggunakan Tabung
Hampa (Vacuum Tube). Bentuknya bervariasi dan
pada umumnya memiliki ukuran dan bentuk fisik
agak besar. Resistor Kawat ini biasanya banyak
dipergunakan dalam rangkaian daya karena
memiliki ke tahanan yang tinggi yaitu disipasi
terhadap panas yang tinggi.

5. 2. Resistor batang batang Karbon (Arang)
Pada awalnya Resistor ini dibuat dari bahan
karbon kasar yang diberi lilitan kawat yang
kemudian diberi tanda dengan kode warna
berbentuk gelang dan untuk pembacaannya.
Dapat di lihat padaTabel Kode Warna.

6. 3. Resistor Keramik atau Porselin
Dengan adanya perkembangan teknologi
elektronika, saat ini telah dikembangkan jenis
Resistor yang dibuat dari bahan keramik atau
porselin. Kemudian dengan perkembangan yang ada
telah dibuat jenis Resistor keramik yang dilapisi
dengan lapisan kaca tipis, jenis Resistor ini banyak
dipergunakan dalam rangkaian-rangkaian modern
seperti sekarang ini karena bentuk fisiknya kecil dan
memiliki ketahanan yang tinggi. Di pasaran kita akan
menjumpai Resistorjenis ini dengan ukuran
bervariasi mulai dari 1/4Watt, 1/3 Watt, 1/2Watt, 1
Watt dan 2 Watt.

7. 4. Resistor Film Karbon
Sejalan dengan perkembangan
teknologi para produsen komponen
elektronika telah memunculkan jenis
Resistor yang dibuat dari bahan karbon
dan dilapisi dengan bahan film yang
berfungsi sebagai pelindung terhadap
pengaruh luar. Nilai resistansinya
dicantumkan dalam bentuk kode warna
seperti pada Resistor Karbon.

8. 5. Resistor Film Metal
Resistor Film Metal dibuat dengan bentuk
hampir menyerupai Resistor Film Karbon dan
memiliki keandalan dan stabilitas yang tinggi
dan tahan terhadap perubahan temperatur.
Selain sifat-sifat seperti di atas Resistor Film
Metal memiliki toleransi yang rendah. Dengan
adanya kemampuan dan sifat di atas, maka
Resistor Film Metal banyak dipergunakan
dalam rangkaian-rangkaian yang menuntut
ketelitian yang tinggi seperti peralatan ukur
atau peralatan yang menggunakan teknologi
tinggi.

9. Lambang/Simbol Resistor

10. Nilai Resistor

11. Cara memasang Resistor ke PCB
• Pertama kali yang akan dipasang pada PCB flip flop adalah resistornya
yang nilainya 56K (hijau, biru, oranya dan emas), sebenarnya tahapan
pemasangan tergantung orangnya mau pasang yang mana dulu.
Disini akan dipasang resistor dulu, alasannya resistor fisiknya tidak
menonjol seperti komponen yang lain, jadi ketika disolder lebih stabil /
tidak goyang.
Cara memasang resistor, kakinya dibengkokan dulu kira-kira sama dengan
jarak lobang yang telah disediakan di PCB.
Perlu diperhatikan sebelum kaki-kaki komponen disolder sebaiknya
dibersihkan dari karat, bisa pakai cutter dengan dikerik atau pakai amplas.
• Dua resistor telah dibengkokan dan dipasang pada lubang yang tersedia di
PCB. Langkah berikutnya adalah penyolderan. Fungsi dari bengkokan kaki
resistor adalah agar tidak berubah posisi saat dibalik dan disolder.
Solder terlebih dahulu satu kaki dari masing-masing resistor, setelah
diperbaiki posisinya lagi, baru dua-duanya disolder.
