Dasar elektronika
1.

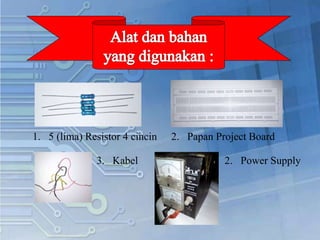

2. 1. 5 (lima) Resistor 4 cincin 2. Papan Project Board
3. Kabel 2. Power Supply

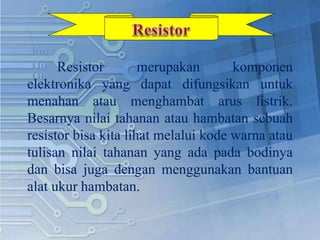

3. Resistor merupakan komponen
elektronika yang dapat difungsikan untuk
menahan atau menghambat arus listrik.
Besarnya nilai tahanan atau hambatan sebuah
resistor bisa kita lihat melalui kode warna atau
tulisan nilai tahanan yang ada pada bodinya
dan bisa juga dengan menggunakan bantuan
alat ukur hambatan.
4. Kode Warna Gelang I Gelang II Gelang III Gelang IV
HITAM -- 0 -- --
COKLAT 1 1 0 --
MERAH 2 2 00 --
ORANGE 3 3 000 --
KUNING 4 4 0000 --
HIJAU 5 5 00000 --
BIRU 6 6 000000 --
UNGU 7 7 0000000 --
KELABU 8 8 00000000 --
PUTIH 9 9 000000000 --
EMAS -- -- x 0,1 5 %
PERAK -- -- x 0,01 10 %

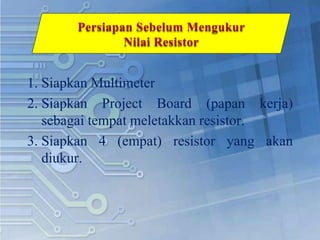

5. 1. Siapkan Multimeter
2. Siapkan Project Board (papan kerja)
sebagai tempat meletakkan resistor.
3. Siapkan 4 (empat) resistor yang akan
diukur.
6. • Hubungkan
Probe Merah
dan Probe Hitam
• Atur Knop agar
jarum skala
menunjuk angka
nol
• Atur selektor
ke posisi
pengali ohm
x1
Kalibrasi Multimeter
7. Nilai sesuai warna
gelang : 1,5 ohm
Hasil pengukuran
dengan multimeter =
1,4 ohm
• Warna gelang :
Coklat, Hijau, Emas, Emas
R1

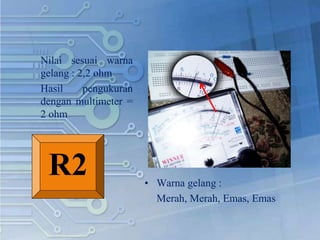

8. Nilai sesuai warna
gelang : 2,2 ohm
Hasil pengukuran
dengan multimeter =
2 ohm
• Warna gelang :
Merah, Merah, Emas, Emas
R2

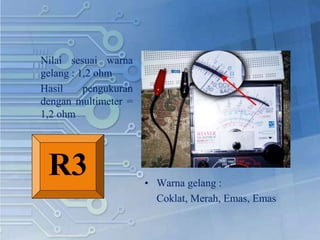

9. Nilai sesuai warna
gelang : 1,2 ohm
Hasil pengukuran
dengan multimeter =
1,2 ohm
• Warna gelang :
Coklat, Merah, Emas, Emas
R3

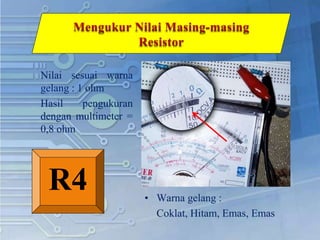

10. Nilai sesuai warna
gelang : 1 ohm
Hasil pengukuran
dengan multimeter =
0,8 ohm
• Warna gelang :
Coklat, Hitam, Emas, Emas
R4
11. Nilai Rt sesuai warna
gelang :
Rs = R1 + R2
1,5 + 2,2 = 3,7 ohm
Hasil pengukuran
dengan multimeter
= 3,75 ohm
• Warna gelang :
R1 = Coklat, Hijau, Emas, Emas
R2 = Merah, Merah, Emas, Emas

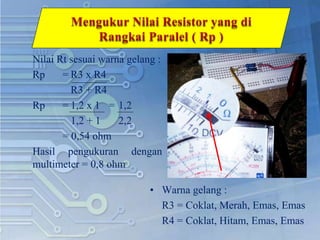

12. Nilai Rt sesuai warna gelang :
Rp = R3 x R4
R3 + R4
Rp = 1,2 x 1 = 1,2
1,2 + 1 2,2
= 0,54 ohm
Hasil pengukuran dengan
multimeter = 0,8 ohm
• Warna gelang :
R3 = Coklat, Merah, Emas, Emas
R4 = Coklat, Hitam, Emas, Emas

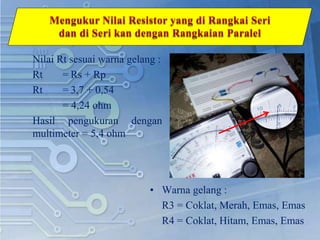

13. Nilai Rt sesuai warna gelang :
Rt = Rs + Rp
Rt = 3,7 + 0,54
= 4,24 ohm
Hasil pengukuran dengan
multimeter = 5,4 ohm
• Warna gelang :
R3 = Coklat, Merah, Emas, Emas
R4 = Coklat, Hitam, Emas, Emas

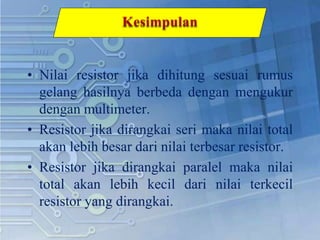

14. • Nilai resistor jika dihitung sesuai rumus
gelang hasilnya berbeda dengan mengukur
dengan multimeter.
• Resistor jika dirangkai seri maka nilai total
akan lebih besar dari nilai terbesar resistor.
• Resistor jika dirangkai paralel maka nilai
total akan lebih kecil dari nilai terkecil
resistor yang dirangkai.
