2. Flow Control Valves Hydraulic
• Katup kontrol aliran hidrolik didefinisikan sebagai
elemen pengendali akhir, melalui mana cairan itu berlalu,
dan menyesuaikan ukuran aliran bagian seperti yang
diarahkan oleh sinyal dari controller untuk memodifikasi
laju aliran fluida. Katup kontrol aliran hidrolik memastikan
bahwa air tidak akan mengalir di bawah pengaruh gravitasi
ketika sistem hidrolik tidak beroperasi. Katup ini
memastikan bahwa air tetap siaga dan tidak mengalir
dengan bebas melalui sistem hidrolik oleh konveksi. Katup
kontrol aliran hidrolik dapat dianggap sebagai katup 'cek'
sehingga memungkinkan air . mengalir saat pompa
dihidupkan dan membatasi alirannya ketika pompa dalam
keadaan nonaktif.

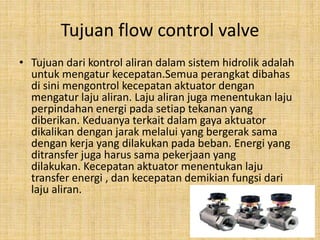

3. Tujuan flow control valve
• Tujuan dari kontrol aliran dalam sistem hidrolik adalah
untuk mengatur kecepatan.Semua perangkat dibahas
di sini mengontrol kecepatan aktuator dengan
mengatur laju aliran. Laju aliran juga menentukan laju
perpindahan energi pada setiap tekanan yang
diberikan. Keduanya terkait dalam gaya aktuator
dikalikan dengan jarak melalui yang bergerak sama
dengan kerja yang dilakukan pada beban. Energi yang
ditransfer juga harus sama pekerjaan yang
dilakukan. Kecepatan aktuator menentukan laju
transfer energi , dan kecepatan demikian fungsi dari
laju aliran.

4. Simbol flow control valve

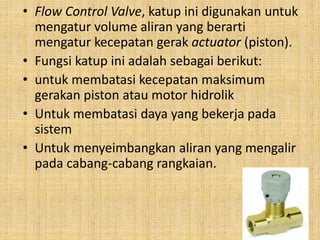

5. • Flow Control Valve, katup ini digunakan untuk
mengatur volume aliran yang berarti
mengatur kecepatan gerak actuator (piston).
• Fungsi katup ini adalah sebagai berikut:
• untuk membatasi kecepatan maksimum
gerakan piston atau motor hidrolik
• Untuk membatasi daya yang bekerja pada
sistem
• Untuk menyeimbangkan aliran yang mengalir
pada cabang-cabang rangkaian.

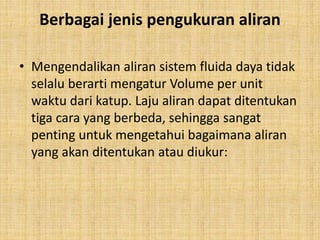

6. Berbagai jenis pengukuran aliran
• Mengendalikan aliran sistem fluida daya tidak
selalu berarti mengatur Volume per unit
waktu dari katup. Laju aliran dapat ditentukan
tiga cara yang berbeda, sehingga sangat
penting untuk mengetahui bagaimana aliran
yang akan ditentukan atau diukur:

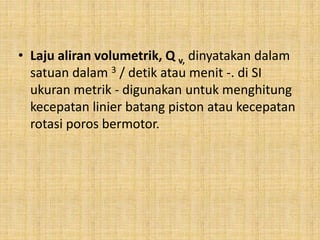

7. • Laju aliran volumetrik, Q v, dinyatakan dalam
satuan dalam 3 / detik atau menit -. di SI
ukuran metrik - digunakan untuk menghitung
kecepatan linier batang piston atau kecepatan
rotasi poros bermotor.

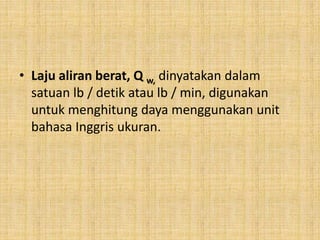

8. • Laju aliran berat, Q w, dinyatakan dalam
satuan lb / detik atau lb / min, digunakan
untuk menghitung daya menggunakan unit
bahasa Inggris ukuran.

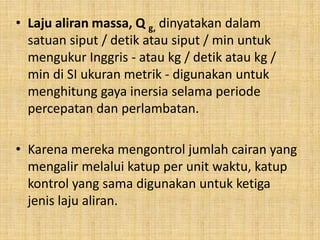

9. • Laju aliran massa, Q g, dinyatakan dalam
satuan siput / detik atau siput / min untuk
mengukur Inggris - atau kg / detik atau kg /
min di SI ukuran metrik - digunakan untuk
menghitung gaya inersia selama periode
percepatan dan perlambatan.
• Karena mereka mengontrol jumlah cairan yang
mengalir melalui katup per unit waktu, katup
kontrol yang sama digunakan untuk ketiga
jenis laju aliran.

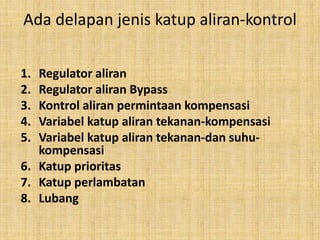

10. Ada delapan jenis katup aliran-kontrol
1. Regulator aliran
2. Regulator aliran Bypass
3. Kontrol aliran permintaan kompensasi
4. Variabel katup aliran tekanan-kompensasi
5. Variabel katup aliran tekanan-dan suhu-
kompensasi
6. Katup prioritas
7. Katup perlambatan
8. Lubang

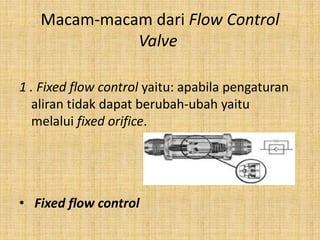

11. Macam-macam dari Flow Control
Valve
1 . Fixed flow control yaitu: apabila pengaturan
aliran tidak dapat berubah-ubah yaitu
melalui fixed orifice.
• Fixed flow control

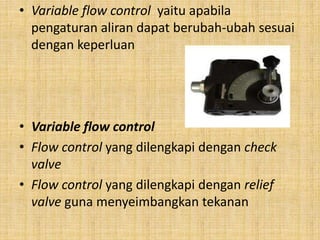

12. • Variable flow control yaitu apabila
pengaturan aliran dapat berubah-ubah sesuai
dengan keperluan
• Variable flow control
• Flow control yang dilengkapi dengan check
valve
• Flow control yang dilengkapi dengan relief
valve guna menyeimbangkan tekanan
