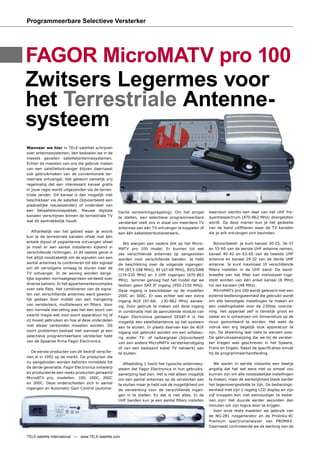

1. Programmeerbare Selectieve Versterker
FAGOR MicroMATV pro 100
Zwitsers Legermes voor
het Terrestriale Antenne-
systeem
Wanneer we hier in TELE-satelliet schrijven
over antennesystemen, dan bedoelen we in de
meeste gevallen satellietantennesystemen.
Echter de meesten van ons die gebruik maken
van een satellietontvanger blijven daarnaast
ook gebruikmaken van de conventionele ter-
restriale ontvangst. Het gebeurt namelijk vrij
regelmatig dat een interessant kanaal gratis
in jouw regio wordt uitgezonden via de terres-
triale zender. Dit kanaal is dan mogelijk niet
beschikbaar via de satelliet (bijvoorbeeld een
plaatselijke nieuwszender) of onderdeel van
een betaaltelevisiepakket. Nieuwe digitale tische versterkingsregeling). Om het simpel waardoor slechts een deel van het UHF fre-
kanalen verschijnen binnen de terrestriale TV te stellen, een selectieve programmeerbare quentiespectrum (470-862 MHz) doorgelaten
wat dit aantrekkelijk houdt. versterker stelt ons in staat om meerdere TV wordt. Op deze manier kun je het gedeelte
antennes aan één TV ontvanger te koppelen of van de band uitfilteren waar de TV kanalen
Afhankelijk van het gebied waar je woont aan één kabeldistributienetwerk. die je wilt ontvangen zich bevinden.
kun je de terrestriale kanalen ofwel met één
enkele dipool of yagiantenne ontvangen ofwel Wij wierpen een nadere blik op het Micro- Bijvoorbeeld: je kunt kanaal 20-25, 36-37
je moet er een aantal installeren kijkend in MATV pro 100 model. Er kunnen tot wel en 55-60 van de eerste UHF antenne nemen,
verschillende richtingen. In dit laatste geval is zes verschillende antennes op aangesloten kanaal 40-42 en 63-65 van de tweede UHF
het altijd noodzakelijk om de signalen van een worden voor verschillende banden. Je hebt antenne en kanaal 29-32 van de derde UHF
aantal antennes te combineren tot één signaal de beschikking over de volgende ingangen: antenne. Je kunt maximaal 10 verschillende
om dit vervolgens omlaag te sturen naar de FM (87,5-108 MHz), BI (47-68 MHz), BIII/DAB filters instellen in de UHF band. De band-
TV ontvanger. In de woning worden derge- (174-230 MHz) en 3 UHF ingangen (470-862 breedte van het filter kan individueel inge-
lijke signalen normaalgesproken verdeeld over MHz). Jammer genoeg had het model dat we steld worden van één enkel kanaal (8 MHz)
diverse kamers. In het appartementencomplex testten geen SAT IF ingang (950-2150 MHz). tot zes kanalen (48 MHz).
over vele flats. Het combineren van de signa- Deze ingang is beschikbaar op de modellen MicroMATV pro 100 wordt geleverd met een
len van verschillende antennes werd gewoon- 200C en 300C. Er was echter wel een extra externe bedieningseenheid die gebruikt wordt
lijk gedaan door middel van een mengeling ingang AUX (47-68, 130-862 MHz) aanwe- om alle benodigde instellingen te maken en
van versterkers, multiplexers en filters. Voor zig. Door gebruik te maken van deze ingang een voedingskabel voor de 230Vac voorzie-
een normale sterveling was het een soort van in combinatie met de aanvullende module van ning. Het apparaat zelf is tamelijk groot en
zwarte magie wat voor soort apparatuur hij of Fagor Electronica genaamd DISAT-4 is het zwaar en is ontworpen om binnenshuis op de
zij moest gebruiken en hoe al deze onderdelen mogelijk een satellietantenne op het systeem muur gemonteerd te worden. Het wekt de
met elkaar verbonden moesten worden. Dit aan te sluiten. In plaats daarvan kan de AUX indruk een erg degelijk stuk apparatuur te
soort problemen bestaat niet wanneer je een ingang ook gebruikt worden om een willekeu- zijn. De afwerking laat niets te wensen over.
selectieve programmeerbare versterker hebt rig ander TV- of radiosignaal (bijvoorbeeld De gebruiksaanwijzing die we bij de verster-
van de Spaanse firma Fagor Electronica. van een andere MicroMATV versterkeruitgang ker kregen was geschreven in het Spaans,
of van een bestaand kabel TV netwerk) aan Frans en Engels. Naast de specificaties omvat
De eerste producten van dit bedrijf versche- te sluiten. hij de programmeerhandleiding.
nen al in 1992 op de markt. De producten die
nu aangeboden worden behoren inmiddels tot Afbeelding 1 toont het typische antennesy- We waren in eerste instantie een beetje
de derde generatie. Fagor Electronica ontwierp steem dat Fagor Electronica in hun gebruiks- angstig dat het wel eens niet zo simpel zou
en produceerde een reeks producten genaamd aanwijzing laat zien. Het is niet alleen mogelijk kunnen zijn om alle noodzakelijke instellingen
MicroATV pro, modellen: 100, 100C, 200C om een aantal antennes op de versterker aan te maken, maar de werkelijkheid bleek eerder
en 300C. Deze onderscheiden zich in aantal te sluiten maar je hebt ook de mogelijkheid om het tegenovergestelde te zijn. De bedienings-
ingangen en Automatic Gain Control (automa- de versterking voor de verschillende ingan- eenheid met zijn 2 regelig LCD display en zijn
gen in te stellen. En dat is niet alles. In de vijf knoppen kon niet eenvoudiger te bedie-
UHF banden kun je een aantal filters instellen nen zijn! Het duurde eerder seconden dan
minuten om zijn logica door te krijgen.
Voor onze tests maakten we gebruik van
de NG-281 ruisgenerator en de Prolinks-4C
Premium spectrumanalyzer van PROMAX.
Daarnaast controleerde we de werking van de
TELE-satellite International — www.TELE-satellite.com

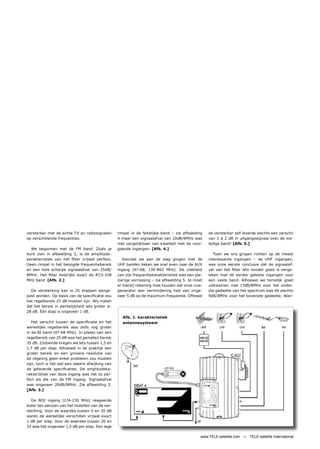

2. versterker met de echte TV en radiosignalen rimpel in de feitelijke band – zie afbeelding de versterker zelf leverde slechts een verschil
op verschillende frequenties. 4 maar een signaalafval van 10dB/8MHz was van 1 à 2 dB in uitgangssignaal over de vol-
niet vergelijkbaar van kwaliteit met de voor- ledige band! [Afb. 5.]
We begonnen met de FM band. Zoals je gaande ingangen. [Afb. 4.]
kunt zien in afbeelding 2, is de amplitude- Toen we ons gingen richten op de meest
karakteristiek van het filter vrijwel perfect. Voordat we aan de slag gingen met de interessante ingangen – de UHF ingangen,
Geen rimpel in het beoogde frequentiebereik UHF banden keken we snel even naar de AUX was onze eerste conclusie dat de signaalaf-
en een hele scherpe signaalafval van 25dB/ ingang (47-68, 130-862 MHz). De vlakheid val van het filter iets minder goed is verge-
8MHz. Het filter bestrijkt exact de 87,5-108 van zijn frequentiekarakteristiek was een ple- leken met de eerder geteste ingangen voor
MHz band. [Afb. 2.] zierige verrassing – zie afbeelding 5. Je moet een vaste band. Alhoewel we tamelijk goed
er hierbij rekening mee houden dat onze ruis- uitkwamen met 17dB/8MHz voor het onder-
De versterking kan in 25 stappen aange- generator een vermindering had van onge- ste gedeelte van het spectrum was dit slechts
past worden. Op basis van de specificatie zou veer 5 dB op de maximum frequentie. Oftewel 9dB/8MHz voor het bovenste gedeelte. Wan-
het regelbereik 25 dB moeten zijn. Wij maten
dat het bereik in werkelijkheid iets groter is:
28 dB. Één stap is ongeveer 1 dB.
Afb. 1. karakteristiek
Het verschil tussen de specificatie en het antennesysteem
werkelijke regelbereik was zelfs nog groter
in de BI band (47-68 MHz). In plaats van een
regelbereik van 25 dB was het gemeten bereik
35 dB. Zodoende kregen we iets tussen 1,5 en
1,7 dB per stap. Alhoewel in de praktijk een
groter bereik en een grovere resolutie van
de regeling geen enkel probleem zou moeten
zijn, toch is het wel een zekere afwijking van
de geleverde specificaties. De amplitudeka-
rakteristiek van deze ingang was net zo per-
fect als die van de FM ingang. Signaalafval
was ongeveer 20dB/8MHz. Zie afbeelding 3.
[Afb. 3.]
De BIII ingang (174-230 MHz) reageerde
beter ten aanzien van het instellen van de ver-
sterking. Voor de waardes tussen 0 en 20 dB
waren de werkelijke verschillen vrijwel exact
1 dB per stap. Voor de waardes tussen 20 en
25 was het ongeveer 1,5 dB per stap. Een lage
www.TELE-satellite.com — TELE-satellite International

3. Programmeerbare Selectieve Versterker
neer we het filter instelden voor een bandbreedte van één
of twee kanalen zag de frequentiekarakteristiek er vrij
goed uit, maar bij de bredere instellingen bemerkten we
een dip tussen 2 pieken in het doorgelaten gebied. Afbeel-
ding 6 toont een filterset voor 1 kanaal en afbeelding 7
toont een filter voor 6 kanalen. [Afb. 6.] [Afb. 7.]
Afb. 2. FM ingangs frequentieka- Afb. 5. AUX ingangs
Er ontstond een nog grotere rimpel toen we probeer- rakteristiek frequentiekarakteristiek
den een bandbreedte van meer dan 6 kanalen breed te
bereiken door 2 filters naast elkaar in te stellen op één
UHF ingang. We stelden het eerste filter in voor kanaal 21-
26 (474-514 MHz) en het tweede filter voor kanaal 27-32
(522-562 MHz). In een dergelijke configuratie zou je een
min of meer vlakke frequentiekarakteristiek kunnen ver-
wachten voor kanaal 21-32 (474-562 MHz). Zoals je kunt
zien in afbeelding 8 was deze karakteristiek niet perfect
vlak. Hij had pieken en dalen. Uiteraard zal dit resulte-
ren in lagere en hogere versterking voor verschillende TV
kanalen. Gelukkig was het verschil niet groot en het zou
geen enkel probleem moeten vormen voor de TV set om Afb. 3. BI ingangs Afb. 6. UHF filter ingesteld op een
met dergelijke verschillen om te gaan. [Afb. 8.] frequentiekarakteristiek bandbreedte van één kanaal
De instelling voor de versterking in de UHF banden
bleek erg lineair te zijn. Bij elke 5 stappen wijziging was
het resultaat vrijwel exact een verschil van 5 dB in uit-
gangssignaal. Naast de frequentiekarakteristiek en instel-
ling van de versterking deden we ook diverse metingen
aan de signaal / ruisverhouding. Elk van deze metingen
liet zien dat er nauwelijks verslechtering optrad in signaal
/ ruisverhouding tussen de uitgang en de ingang van de
versterker. De MicroMATV pro 100 is echt een low noise
versterker! Ook alle praktijktests met live TV signalen
lieten absoluut geen vervorming of ruis in het uitgangs- Afb. 4. BIII/DAB Afb. 7. UHF filter ingesteld op een
signaal van het apparaat zien. frequentiekarakteristiek bandbreedte van zes kanalen
De MicorMATV pro programmeerbare selectieve ver-
sterkers hebben nog andere praktische mogelijkheden
zoals een Automatic Equalization System of Automatic
Gain Control. AES meet wanneer het ingeschakeld is het
signaal op alle ingangen en stelt automatisch de optimale
versterking in voor elke band. Dit is bijzonder praktisch!
Zonder deze optie zou de installateur ofwel zoiets als een
spectrumanalyzer moeten gebruiken om het uitgangsni-
veau voor elk kanaal of elke groep van kanalen te con-
troleren ofwel hij moet het doen via proefondervindelijk
vaststellen van de resultaten. AGC is behulpzaam om het Afb. 8. Onderlinge interactie
optimale uitgangssignaal vast te houden wanneer het
inkomende signaal varieert in sterkte, bijvoorbeeld als
TECHNICAL tussen twee naast elkaar liggende
6-kanalen brede filters
DATA
gevolg van slechte weersomstandigheden. Manufacturer Fagor Electronica, S.Coop., San Andres,
De versterkers kunnen automatisch de digitale kanalen Mondragon, Spain
herkennen en ervoor zorgen dat hun niveau 15 dB lager www.fagorelectronica.es
ligt dan dat van de analoge kanalen. Dankzij dit werken
E-mail rf.sales@fagorelectronica.es
DVB-T of digitaal / analoge TV sets zonder problemen. We
kunnen stellen dat Fagor’s selectieve versterkers daad- Phone +34 43 712526
werkelijk klaar zijn voor de gemengde analoge / digitale
Fax +34 43 712893
terrestriale uitzendingen van heden ten dage.
Model MicroMATV pro 100
Conclusie Description Programmable Selective Amplifier
van de expert Inputs FM, BI, BIII/DAB, AUX, 3xUHF
+
Number of programmable 10
amplifiers/filters in UHF band
Erg veelzijdig, vervangt grote
Programmable filter bandwidth 8 - 48 MHz (1-6 channels)
aantallen klassieke apparaten zoals
versterkers, filters of multiplexers. Maximum gain 23-53 dB (depending on band)
Peter Miller
Eenvoudige programmering. De AES TELE-satellite
functie maakt de benodigde aanpas- Input adjustment 23-25 dB (depending on band)
Test Center
singen bijzonder eenvoudig. Laag Poland
Output adjustment 20-25 dB (depending on band)
ruisgetal. Platte frequentiekarakteristiek van de AUX
versterker. Noise factor 6-8 dB (depending on band)
-
Verschillende gevoeligheid van de instelbare ver-
Output level 116 dBµV (DIM –35dBc) for FM
121 dBµV (DIM –60dBc) for other bands
sterking (dB per stap) op verschillende banden. De sig-
Power supply 230 Vac ±15%
naalafval van het hogere deel van het spectrum voor de
UHF filters zou steiler kunnen. Ambient temperature 0-50ºC
