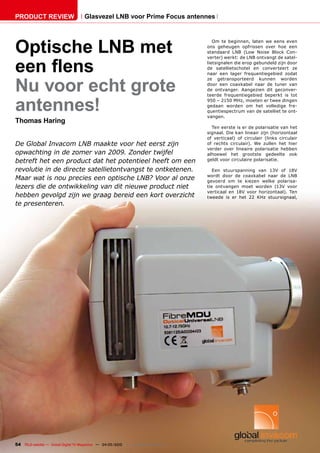

1. PRODUCT REVIEW Glasvezel LNB voor Prime Focus antennes
Optische LNB met
Om te beginnen, laten we eens even
ons geheugen opfrissen over hoe een
standaard LNB (Low Noise Block Con-
een flens
verter) werkt: de LNB ontvangt de satel-
lietsignalen die erop gebundeld zijn door
de satellietschotel en converteert ze
naar een lager frequentiegebied zodat
Nu voor echt grote
ze getransporteerd kunnen worden
door een coaxkabel naar de tuner van
de ontvanger. Aangezien dit geconver-
teerde frequentiegebied beperkt is tot
antennes! 950 – 2150 MHz, moeten er twee dingen
gedaan worden om het volledige fre-
quentiespectrum van de satelliet te ont-
vangen.
Thomas Haring
Ten eerste is er de polarisatie van het
signaal. Die kan lineair zijn (horizontaal
of verticaal) of circulair (links circulair
De Global Invacom LNB maakte voor het eerst zijn of rechts circulair). We zullen het hier
verder over lineaire polarisatie hebben
opwachting in de zomer van 2009. Zonder twijfel alhoewel het grootste gedeelte ook
betreft het een product dat het potentieel heeft om een geldt voor circulaire polarisatie.
revolutie in de directe satellietontvangst te ontketenen. Een stuurspanning van 13V of 18V
wordt door de coaxkabel naar de LNB
Maar wat is nou precies een optische LNB? Voor al onze gevoerd om te kiezen welke polarisa-
lezers die de ontwikkeling van dit nieuwe product niet tie ontvangen moet worden (13V voor
verticaal en 18V voor horizontaal). Ten
hebben gevolgd zijn we graag bereid een kort overzicht tweede is er het 22 KHz stuursignaal,
te presenteren.
54 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

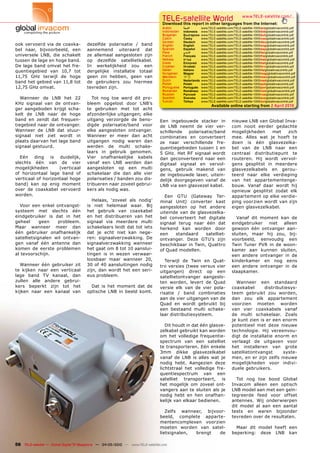

2. TELE-satellite World www.TELE-satellite.com/...
Download this report in other languages from the Internet:
Arabic ‫العربية‬ www.TELE-satellite.com/TELE-satellite-1005/ara/globalinvacomlnb.pdf
Indonesian Indonesia www.TELE-satellite.com/TELE-satellite-1005/bid/globalinvacomlnb.pdf
Bulgarian Български www.TELE-satellite.com/TELE-satellite-1005/bul/globalinvacomlnb.pdf
Czech Česky www.TELE-satellite.com/TELE-satellite-1005/ces/globalinvacomlnb.pdf
German Deutsch www.TELE-satellite.com/TELE-satellite-1005/deu/globalinvacomlnb.pdf
ook vervoerd via de coaxka- dezelfde polarisatie / band English English www.TELE-satellite.com/TELE-satellite-1005/eng/globalinvacomlnb.pdf
bel naar, bijvoorbeeld, een aannemend uiteraard dat Spanish Español www.TELE-satellite.com/TELE-satellite-1005/esp/globalinvacomlnb.pdf
Farsi ‫فارس ي‬ www.TELE-satellite.com/TELE-satellite-1005/far/globalinvacomlnb.pdf
universele LNB, die schakelt ze allemaal aangesloten zijn French Français www.TELE-satellite.com/TELE-satellite-1005/fra/globalinvacomlnb.pdf
tussen de lage en hoge band. op dezelfde satellietkabel. Hebrew ‫עברית‬ www.TELE-satellite.com/TELE-satellite-1005/heb/globalinvacomlnb.pdf
Greek Ελληνικά www.TELE-satellite.com/TELE-satellite-1005/hel/globalinvacomlnb.pdf
De lage band omvat het fre- In werkelijkheid zou een Croatian Hrvatski www.TELE-satellite.com/TELE-satellite-1005/hrv/globalinvacomlnb.pdf
quentiegebied van 10,7 tot dergelijke installatie totaal Italian Italiano www.TELE-satellite.com/TELE-satellite-1005/ita/globalinvacomlnb.pdf
Hungarian Magyar www.TELE-satellite.com/TELE-satellite-1005/mag/globalinvacomlnb.pdf
11,75 GHz terwijl de hoge geen zin hebben, geen van Mandarin 中文 www.TELE-satellite.com/TELE-satellite-1005/man/globalinvacomlnb.pdf
Dutch Nederlands www.TELE-satellite.com/TELE-satellite-1005/ned/globalinvacomlnb.pdf
band het gebied van 11,8 tot de gebruikers zou hiermee Polish Polski www.TELE-satellite.com/TELE-satellite-1005/pol/globalinvacomlnb.pdf
12,75 GHz omvat. tevreden zijn. Portuguese Português www.TELE-satellite.com/TELE-satellite-1005/por/globalinvacomlnb.pdf
Romanian Românesc www.TELE-satellite.com/TELE-satellite-1005/rom/globalinvacomlnb.pdf
Russian Русский www.TELE-satellite.com/TELE-satellite-1005/rus/globalinvacomlnb.pdf
Wanneer de LNB het 22 Tot nog toe werd dit pro- Swedish Svenska www.TELE-satellite.com/TELE-satellite-1005/sve/globalinvacomlnb.pdf
Turkish Türkçe www.TELE-satellite.com/TELE-satellite-1005/tur/globalinvacomlnb.pdf
KHz signaal van de ontvan- bleem opgelost door LNB’s Available online starting from 2 April 2010
ger aangeboden krijgt scha- te gebruiken met tot acht
kelt de LNB naar de hoge afzonderlijke uitgangen; elke
band en zendt dat frequen- uitgang verzorgde de beno- Een ingebouwde stacker in nieuwe LNB van Global Inva-
tiegebied naar de ontvanger. digde polarisatie/band voor de LNB neemt de vier ver- com nooit eerder gedachte
Wanneer de LNB dat stuur- elke aangesloten ontvanger. schillende polarisatie/band mogelijkheden met zich
signaal niet ziet wordt in Wanneer er meer dan acht combinaties en converteert mee. Alles wat je hoeft te
plaats daarvan het lage band uitgangen nodig waren dan ze naar verschillende fre- doen is één glasvezelka-
signaal gestuurd. werden de multi schake- quentiegebieden tussen 1 en bel van de LNB naar een
laars in gebruik genomen. 5 GHz. Het RF signaal wordt centraal distributiepunt te
Eén ding is duidelijk, Vier onafhankelijke kabels dan geconverteerd naar een routeren. Hij wordt vervol-
slechts één van de vier vanaf een LNB werden dan digitaal signaal en vervol- gens gesplitst in meerdere
mogelijkheden (verticaal aangesloten op een multi gens, gebruik makend van glasvezelkabels en gerou-
of horizontaal lage band of schakelaar die dan alle vier de ingebouwde laser, uitein- teerd naar elke verdieping
verticaal of horizontaal hoge polarisaties / banden zou dis- delijk doorgegeven vanaf de van het appartementenge-
band) kan op enig moment tribueren naar zoveel gebrui- LNB via een glasvezel kabel. bouw. Vanaf daar wordt hij
over de coaxkabel vervoerd kers als nodig was. opnieuw gesplitst zodat elk
worden. Een GTU (Gateway Ter- appartement op elke verdie-
Helaas, ‘zoveel als nodig’ minal Unit) converter kast ping voorzien wordt van zijn
Voor een enkel ontvangst- is niet helemaal waar. Bij aangesloten op het andere eigen glasvezelkabel.
systeem met slechts één het gebruik van coaxkabel uiteinde van de glasvezelka-
eindgebruiker is dat in het en het distribueren van het bel converteert het digitale Vanaf dit moment kan de
geheel geen probleem. signaal via meerdere multi signaal terug naar één dat eindgebruiker niet alleen
Maar wanneer meer dan schakelaars leidt dat tot iets herkend kan worden door gewoon één ontvanger aan-
één gebruiker onafhankelijk dat je echt niet kan nege- een standaard satelliet- sluiten, maar hij zou, bij-
satellietsignalen wil ontvan- ren: signaalverzwakking. De ontvanger. Deze GTU’s zijn voorbeeld, eenvoudig een
gen vanaf één antenne dan signaalverzwakking wanneer beschikbaar in Twin, Quattro Twin Tuner PVR in de woon-
komen de eerste problemen het gaat om 8 tot 10 aanslui- of Quad modellen. kamer aan kunnen sluiten,
al tevoorschijn. tingen is in wezen verwaar- een andere ontvanger in de
loosbaar maar wanneer 20, Terwijl de Twin en Quat- kinderkamer en nog eens
Wanneer één gebruiker zit 30 of 40 aansluitingen nodig tro versies (twee versus vier een andere ontvanger in de
te kijken naar een verticaal zijn, dan wordt het een seri- uitgangen) direct op een slaapkamer.
lage band TV kanaal, dan eus probleem. satellietontvanger aangeslo-
zullen alle andere gebrui- ten worden, levert de Quad Wanneer een standaard
kers beperkt zijn tot het Dat is het moment dat de versie elk van de vier pola- coaxkabel distributiesys-
kijken naar een kanaal van optische LNB in beeld komt. risatie / band combinaties teem gebruikt zou worden,
aan de vier uitgangen van de dan zou elk appartement
Quad en wordt gebruikt bij voorzien moeten worden
een bestaand multi schake- van vier coaxkabels vanaf
laar distributiesysteem. de multi schakelaar. Zoals
je kunt zien is er een enorm
Dit houdt in dat één glasve- potentieel met deze nieuwe
zelkabel gebruikt kan worden technologie. Hij vereenvou-
om het volledige frequentie- digt de installatie enorm en
spectrum van een satelliet verlaagt de uitgaven voor
te transporteren. Eén enkele het installeren van grote
3mm dikke glasvezelkabel satellietontvangst syste-
vanaf de LNB is alles wat je men, en er zijn zelfs nieuwe
nodig hebt. Aangezien deze mogelijkheden voor indivi-
lichtstraal het volledige fre- duele gebruikers.
quentiespectrum van een
satelliet transporteert, is Tot nog toe bood Global
het mogelijk om zoveel ont- Invacom alleen een optisch
vangers aan te sluiten als je LNB model aan met een geïn-
nodig hebt en hen onafhan- tegreerde feed voor offset
kelijk van elkaar bedienen. antennes. Wij onderwierpen
dit model al aan een aantal
Zelfs wanneer, bijvoor- tests en waren bijzonder
beeld, complete apparte- tevreden over de resultaten.
mentencomplexen voorzien
moeten worden van satel- Maar dit model heeft een
lietsignalen, brengt de beperking: deze LNB kan
56 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

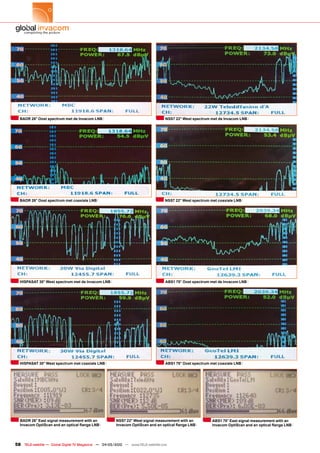

3. BADR 26° Oost spectrum met de Invacom LNB NSS7 22° West spectrum met de Invacom LNB
BADR 26° Oost spectrum met coaxiale LNB NSS7 22° West spectrum met coaxiale LNB
HISPASAT 30° West spectrum met de Invacom LNB ABS1 75° Oost spectrum met de Invacom LNB
HISPASAT 30° West spectrum met coaxiale LNB ABS1 75° Oost spectrum met coaxiale LNB
BADR 26° East signal measurement with an NSS7 22° West signal measurement with an ABS1 75° East signal measurement with an
Invacom OptiScan and an optical flange LNB Invacom OptiScan and an optical flange LNB Invacom OptiScan and an optical flange LNB
58 TELE-satellite — Global Digital TV Magazine — 04-05/2010 — www.TELE-satellite.com

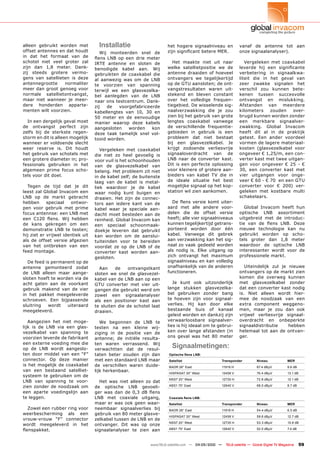

4. alleen gebruikt worden met Installatie het hogere signaalniveau en vanaf de antenne tot aan
offset antennes en dat houdt Wij monteerden snel de zijn significant betere MER. onze signaalanalyser).
in dat het formaat van de flens LNB op een drie meter
schotel niet veel groter zal IRTE antenne en sloten de Het maakte niet uit naar Vergeleken met coaxkabel
zijn dan 1,8 meter. Dank- benodigde kabel aan. Wij welke satellietpositie we de leverde hij een significante
zij steeds grotere vermo- gebruikten de coaxkabel die antenne draaiden of hoeveel verbetering in signaalkwa-
gens van satellieten is deze al aanwezig was om de LNB ontvangers we tegelijkertijd liteit die in het geval van
antennegrootte normaliter te voorzien van spanning op de GTU aansloten; de ont- zeer zwakke signalen het
meer dan groot genoeg voor terwijl we een glasvezelka- vangstresultaten waren uit- verschil zou kunnen bete-
normale satellietontvangst, bel aanlegden van de LNB stekend en bleven constant kenen tussen succesvolle
maar niet wanneer je meer- naar ons testcentrum. Dank- over het volledige frequen- ontvangst en mislukking.
dere honderden apparte- zij de voorgefabriceerde tiegebied. De wisselende sig- Afstanden van meerdere
menten wilt voorzien. kabellengtes van 10, 30 en naalverzwakking die je zou kilometers zouden over-
50 meter en de eenvoudige zien bij het gebruik van grote brugd kunnen worden zonder
In een dergelijk geval moet manier waarop deze kabels lengtes coaxkabel vanwege een merkbare signaalver-
de ontvangst perfect zijn aangesloten worden kon de verschillende frequentie- zwakking. Global Invacom
zelfs bij de sterkste regen- deze taak tamelijk snel vol- gebieden in gebruik is een heeft dit al in de praktijk
storm en dit is alleen mogelijk tooid worden. probleem dat niet bestaat getest. Een ander voordeel
wanneer er voldoende slecht bij een glasvezelkabel. Je vormen de lagere materiaal-
weer reserve is. Dit houdt Vergeleken met coaxkabel krijgt zodoende verliesvrije kosten (glasvezelkabel voor
het gebruik van schotels met die niet zo heel gevoelig is signaaloverdracht van de ongeveer € 1,25/m, een con-
een grotere diameter in; pro- voor vuil is het schoonhouden LNB naar de converter kast. verter kast met twee uitgan-
fessionals gebruiken in het van de glasvezelkabel van Dit is een perfecte oplossing gen voor ongeveer € 25 - €
algemeen prime focus scho- belang. Het probleem zit niet voor kleinere of grotere aan- 30, een converter kast met
tels voor dit doel. in de kabel zelf; de buitenste bieders van kabel TV die in vier uitgangen voor onge-
laag van de kabel is metal- de ideale situatie het best veer € 60 - € 70 en een GTU
Tegen de tijd dat je dit liek waardoor je de kabel mogelijke signaal op het kop- converter voor € 200) ver-
leest zal Global Invacom een waar nodig kunt buigen en station wil zien aankomen. geleken met kostbare multi
LNB op de markt gebracht draaien. Het zijn de connec- schakelaars.
hebben speciaal ontwor- tors aan iedere kant van de De flens versie komt uiter-
pen voor gebruik met prime kabel waar je speciale aan- aard met alle andere voor- Global Invacom heeft hun
focus antennse: een LNB met dacht moet besteden aan de delen die de offset versie optische LNB assortiment
een C120 flens. Wij hebben reinheid. Global Invacom kan heeft; alle vier signaalniveaus uitgebreid met de introduc-
de kans gekregen om een een speciaal schoonmaak- kunnen tegelijkertijd getrans- tie van de flens LNB. Deze
demonstratie LNB te testen; doekje leveren dat gebruikt porteerd worden door één nieuwe technologie kan nu
hij ziet er vrijwel identiek uit kan worden om de aanslui- kabel. Vanwege dit gebrek gebruikt worden op scho-
als de offset versie afgezien tuiteinden voor te bereiden aan verzwakking kan het sig- tels groter dan 1,8 meter
van het ontbreken van een voordat ze op de LNB of de naal zo vaak gedeeld worden waardoor de optische LNB
feed montage. converter kast worden aan- als nodig is. Elke uitgang op interessanter wordt voor de
gesloten. zich ontvangt het maximum professionele markt.
De feed is permanent op de signaalniveau en kan volledig
antenne gemonteerd zodat Aan de ontvangstkant onafhankelijk van de anderen Uiteindelijk zul je nieuwe
de LNB alleen maar aange- sloten we snel de glasvezel- functioneren. ontvangers op de markt zien
sloten hoeft te worden via de kabel van de LNB aan op een komen die overweg kunnen
acht gaten aan de voorkant GTU converter met vier uit- Je kunt ook uitzonderlijk met glasvezelkabel zonder
gebruik makend van de vier gangen die gebruikt werd om lange stukken glasvezelka- dat een converter kast nodig
in het pakket meegeleverde zowel een signaalanalyser bel gebruiken zonder bang is. Niet alleen wordt hier-
schroeven. Een bijpassende als een positioner kast aan te hoeven zijn voor signaal- mee de noodzaak van een
sluitring wordt uiteraard te sluiten die de schotel laat verlies. Hij kan door elke extra component weggeno-
meegeleverd. draaien. bestaande buis of kanaal men, maar je zou dan ook
geleid worden en dankzij zijn vrijwel verliesvrije signaal-
Aangezien het niet moge- We begonnen de LNB te verwaarloosbare signaalver- overdracht en onbeperkte
lijk is de LNB via een glas- testen na een kleine wij- lies is hij ideaal om te gebrui- signaaldistributie hebben
vezelkabel van spanning te ziging in de positie van de ken over lange afstanden (in helemaal tot aan de ontvan-
voorzien leverde de fabrikant antenne; de initiële resulta- ons geval was het 80 meter ger.
een externe voeding mee die ten waren verrassend. Wij
op de LNB wordt aangeslo- verwachtten dat de resul-
Signaalmetingen:
ten door middel van een “F” taten beter zouden zijn dan Optische flens LNB:
connector. Op deze manier met een standaard LNB maar Satelliet Transponder Niveau MER
is het mogelijk de coaxkabel de verschillen waren duide- BADR 26° East 11919 H 67.4 dBµV 9.6 dB
van een bestaand satelliet- lijk herkenbaar.
HISPASAT 30° West 12458 V 76.4 dBµV 13.1 dB
systeem te gebruiken om de
NSS7 20° West 12735 H 72.8 dBµV 12.1 dB
LNB van spanning te voor- Het was niet alleen zo dat
zien zonder de noodzaak om de optische LNB gevoeli- ABS1 75° East 12640 V 68.0 dBµV 8.7 dB
een aparte voedingslijn aan ger was dan de 0,3 dB flens
te leggen. LNB met coaxiale uitgang, Coaxiale flens LNB:
maar er was ook geen waar- Satelliet Transponder Niveau MER
Zowel een rubber ring voor neembaar signaalverlies bij BADR 26° East 11919 H 54.4 dBµV 6.5 dB
weerbescherming als een gebruik van 80 meter glasve-
HISPASAT 30° West 12458 V 59.6 dBµV 12.7 dB
vrouw-vrouw “F” connector zelkabel tussen de LNB en de
NSS7 20° West 12735 H 53.3 dBµV 10.6 dB
wordt meegeleverd in het ontvanger. Dit was op onze
flenspakket. signaalanalyser te zien aan ABS1 75° East 12640 V 52.0 dBµV 7.4 dB
www.TELE-satellite.com — 04-05/2010 — TELE-satellite — Global Digital TV Magazine 59
