• 1.
  Deep Learningによる 視覚・言語融合の最前線 東京大学 大学院情報理工学系研究科 牛久祥孝 losnuevetoros
• 2.
  自己紹介 ～2014.3 博士(情報理工学)、東京大学 • 画像説明文の自動生成 •大規模画像分類 2014.4～2016.3 NTT コミュニケーション科学基礎研究所 2016.4～ 東京大学 大学院情報理工学系研究科 知能機械情報学専攻 講師 (原田・牛久研究室)

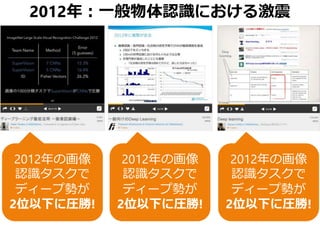

• 3.
  2012年：一般物体認識における激震 2012年の画像 認識タスクで ディープ勢が 2位以下に圧勝! 2012年の画像 認識タスクで ディープ勢が 2位以下に圧勝! 2012年の画像 認識タスクで ディープ勢が 2位以下に圧勝!
• 4.

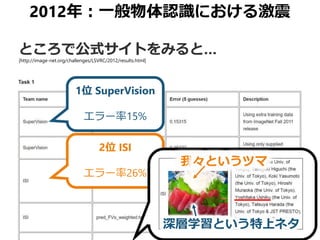

  2012年：一般物体認識における激震 ところで公式サイトをみると… 1位 SuperVision エラー率15% 2位 ISI エラー率26% 我々というツマ 深層学習という特上ネタ [http://image-net.org/challenges/LSVRC/2012/results.html]
• 5.

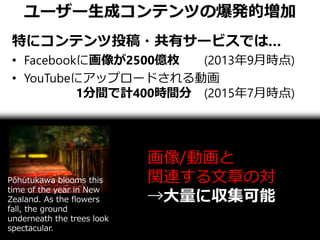

  ユーザー生成コンテンツの爆発的増加 特にコンテンツ投稿・共有サービスでは… • Facebookに画像が2500億枚 (2013年9月時点) •YouTubeにアップロードされる動画 1分間で計400時間分 (2015年7月時点) Pōhutukawa blooms this time of the year in New Zealand. As the flowers fall, the ground underneath the trees look spectacular. 画像/動画と 関連する文章の対 →大量に収集可能
• 6.

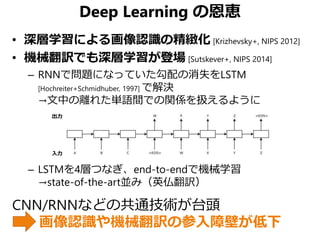

  入力 出力 Deep Learning の恩恵 •深層学習による画像認識の精緻化 [Krizhevsky+, NIPS 2012] • 機械翻訳でも深層学習が登場 [Sutskever+, NIPS 2014] – RNNで問題になっていた勾配の消失をLSTM [Hochreiter+Schmidhuber, 1997] で解決 →文中の離れた単語間での関係を扱えるように – LSTMを4層つなぎ、end-to-endで機械学習 →state-of-the-art並み（英仏翻訳） CNN/RNNなどの共通技術が台頭 画像認識や機械翻訳の参入障壁が低下
• 7.

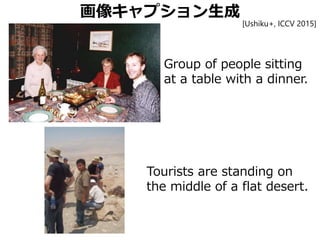

  画像キャプション生成 Group of peoplesitting at a table with a dinner. Tourists are standing on the middle of a flat desert. [Ushiku+, ICCV 2015]
• 8.
  動画キャプション生成 A man isholding a box of doughnuts. Then he and a woman are standing next each other. Then she is holding a plate of food. [Shin+, ICIP 2016]
• 9.

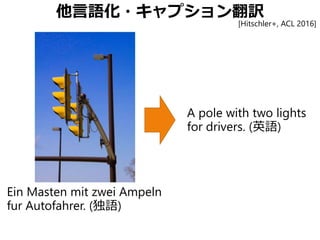

  他言語化・キャプション翻訳 Ein Masten mitzwei Ampeln fur Autofahrer. (独語) A pole with two lights for drivers. (英語) [Hitschler+, ACL 2016]
• 10.
  キャプションからの画像生成 This bird isblue with white and has a very short beak. (この鳥は白の入った青色 で、とても短いくちばし をもっています。) This flower is white and yellow in color, with petals that are wavy and smooth. (この花は白と黄色で、波 打った滑らかな花びらを もっています。) [Zhang+, 2016]
• 11.

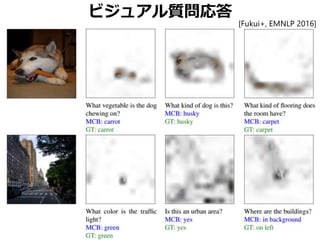

  ビジュアル質問応答 [Fukui+, EMNLP 2016]
• 12.

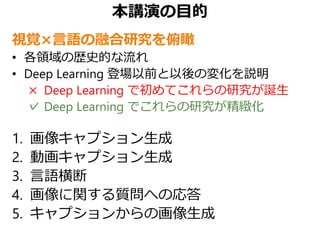

  本講演の目的 視覚×言語の融合研究を俯瞰 • 各領域の歴史的な流れ • DeepLearning 登場以前と以後の変化を説明 × Deep Learning で初めてこれらの研究が誕生 ✓ Deep Learning でこれらの研究が精緻化 1. 画像キャプション生成 2. 動画キャプション生成 3. 言語横断 4. 画像に関する質問への応答 5. キャプションからの画像生成
• 13.
  視覚・言語融合の最前線1 画像キャプション生成
• 14.

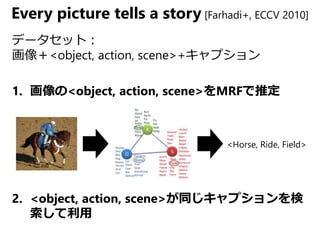

  Every picture tellsa story [Farhadi+, ECCV 2010] データセット： 画像＋<object, action, scene>+キャプション 1. 画像の<object, action, scene>をMRFで推定 2. <object, action, scene>が同じキャプションを検 索して利用 <Horse, Ride, Field>
• 15.

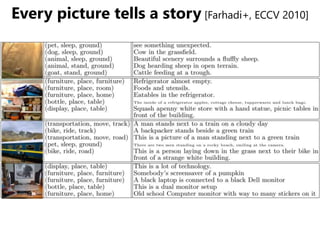

  Every picture tellsa story [Farhadi+, ECCV 2010]
• 16.

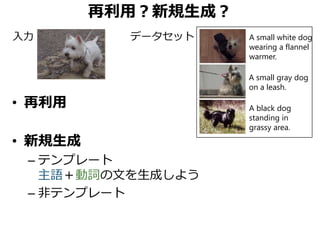

  再利用？新規生成？ • 再利用 • 新規生成 –テンプレート 主語＋動詞の文を生成しよう – 非テンプレート A small gray dog on a leash. A black dog standing in grassy area. A small white dog wearing a flannel warmer. 入力 データセット
• 17.
  再利用？新規生成？ • 再利用 – Asmall gray dog on a leash. • 新規生成 – テンプレート 主語＋動詞の文を生成しよう – 非テンプレート A small gray dog on a leash. A black dog standing in grassy area. A small white dog wearing a flannel warmer. 入力 データセット
• 18.
  再利用？新規生成？ • 再利用 – Asmall gray dog on a leash. • 新規生成 – テンプレート dog＋stand ⇒ A dog stands. – 非テンプレート A small gray dog on a leash. A black dog standing in grassy area. A small white dog wearing a flannel warmer. 入力 データセット
• 19.

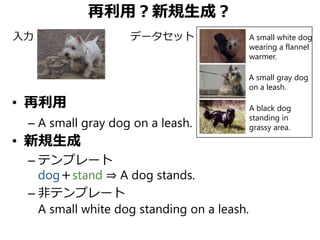

  再利用？新規生成？ • 再利用 – Asmall gray dog on a leash. • 新規生成 – テンプレート dog＋stand ⇒ A dog stands. – 非テンプレート A small white dog standing on a leash. A small gray dog on a leash. A black dog standing in grassy area. A small white dog wearing a flannel warmer. 入力 データセット
• 20.

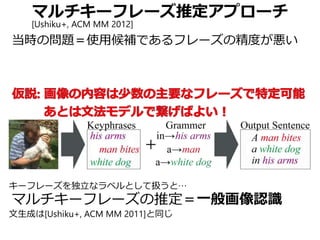

  マルチキーフレーズ推定アプローチ 当時の問題＝使用候補であるフレーズの精度が悪い キーフレーズを独立なラベルとして扱うと… マルチキーフレーズの推定＝一般画像認識 文生成は[Ushiku+, ACM MM2011]と同じ [Ushiku+, ACM MM 2012]
• 21.

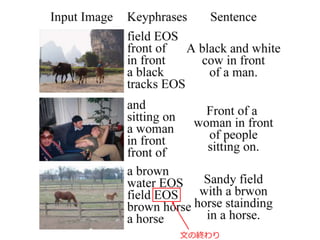

  文の終わり
• 22.

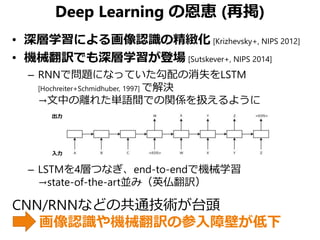

  入力 出力 Deep Learning の恩恵(再掲) • 深層学習による画像認識の精緻化 [Krizhevsky+, NIPS 2012] • 機械翻訳でも深層学習が登場 [Sutskever+, NIPS 2014] – RNNで問題になっていた勾配の消失をLSTM [Hochreiter+Schmidhuber, 1997] で解決 →文中の離れた単語間での関係を扱えるように – LSTMを4層つなぎ、end-to-endで機械学習 →state-of-the-art並み（英仏翻訳） CNN/RNNなどの共通技術が台頭 画像認識や機械翻訳の参入障壁が低下
• 23.

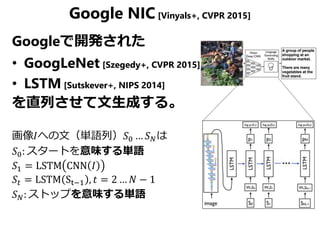

  Google NIC [Vinyals+,CVPR 2015] Googleで開発された • GoogLeNet [Szegedy+, CVPR 2015] • LSTM [Sutskever+, NIPS 2014] を直列させて文生成する。 画像𝐼への文（単語列）𝑆0 … 𝑆 𝑁は 𝑆0: スタートを意味する単語 𝑆1 = LSTM CNN 𝐼 𝑆𝑡 = LSTM St−1 , 𝑡 = 2 … 𝑁 − 1 𝑆 𝑁: ストップを意味する単語
• 24.

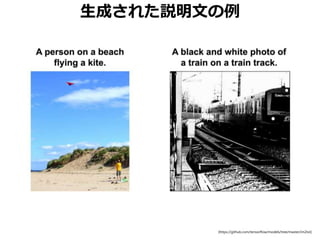

  生成された説明文の例 [https://github.com/tensorflow/models/tree/master/im2txt]
• 25.

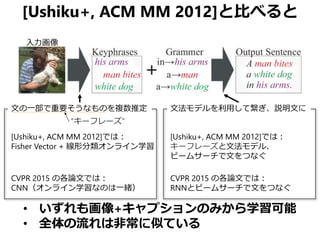

  [Ushiku+, ACM MM2012]と比べると 入力画像 [Ushiku+, ACM MM 2012]では： Fisher Vector + 線形分類オンライン学習 CVPR 2015 の各論文では： CNN（オンライン学習なのは一緒） CVPR 2015 の各論文では： RNNとビームサーチで文をつなぐ [Ushiku+, ACM MM 2012]では： キーフレーズと文法モデル、 ビームサーチで文をつなぐ 文の一部で重要そうなものを複数推定 文法モデルを利用して繋ぎ、説明文に • いずれも画像+キャプションのみから学習可能 • 全体の流れは非常に似ている “キーフレーズ”
• 26.

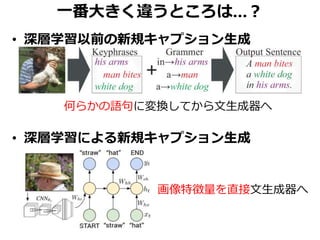

  一番大きく違うところは…？ • 深層学習以前の新規キャプション生成 何らかの語句に変換してから文生成器へ • 深層学習による新規キャプション生成 画像特徴量を直接文生成器へ
• 27.

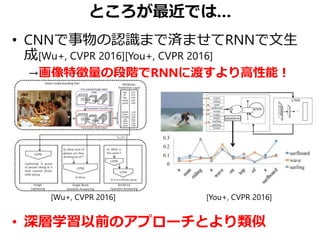

  ところが最近では… • CNNで事物の認識まで済ませてRNNで文生 成[Wu+, CVPR2016][You+, CVPR 2016] →画像特徴量の段階でRNNに渡すより高性能！ • 深層学習以前のアプローチとより類似 [You+, CVPR 2016][Wu+, CVPR 2016]

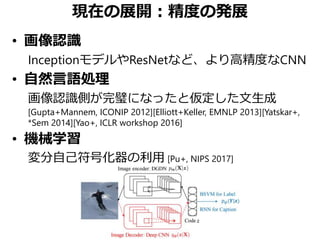

• 28.
  現在の展開：精度の発展 • 画像認識 InceptionモデルやResNetなど、より高精度なCNN • 自然言語処理 画像認識側が完璧になったと仮定した文生成 [Gupta+Mannem,ICONIP 2012][Elliott+Keller, EMNLP 2013][Yatskar+, *Sem 2014][Yao+, ICLR workshop 2016] • 機械学習 変分自己符号化器の利用 [Pu+, NIPS 2017]
• 29.

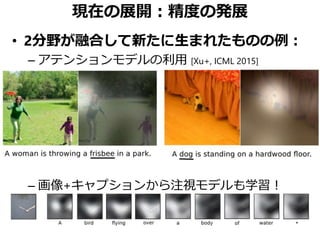

  現在の展開：精度の発展 • 2分野が融合して新たに生まれたものの例： – アテンションモデルの利用[Xu+, ICML 2015] – 画像+キャプションから注視モデルも学習！
• 30.

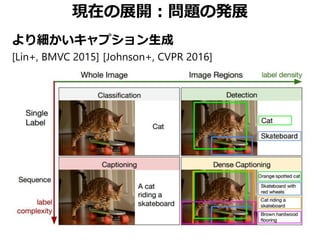

  現在の展開：問題の発展 より細かいキャプション生成 [Lin+, BMVC 2015][Johnson+, CVPR 2016]
• 31.

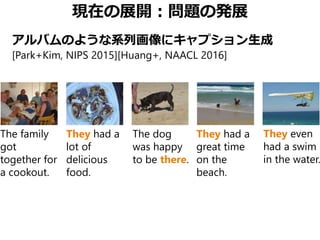

  現在の展開：問題の発展 アルバムのような系列画像にキャプション生成 [Park+Kim, NIPS 2015][Huang+,NAACL 2016] The family got together for a cookout. They had a lot of delicious food. The dog was happy to be there. They had a great time on the beach. They even had a swim in the water.
• 32.

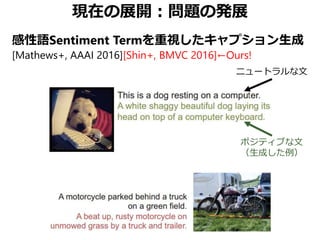

  現在の展開：問題の発展 感性語Sentiment Termを重視したキャプション生成 [Mathews+, AAAI2016][Shin+, BMVC 2016]←Ours! ニュートラルな文 ポジティブな文 （生成した例）
• 33.
  視覚・言語融合の最前線2 動画キャプション生成
• 34.

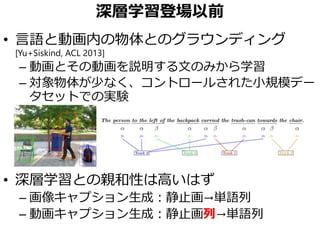

  深層学習登場以前 • 言語と動画内の物体とのグラウンディング [Yu+Siskind, ACL2013] – 動画とその動画を説明する文のみから学習 – 対象物体が少なく、コントロールされた小規模デー タセットでの実験 • 深層学習との親和性は高いはず – 画像キャプション生成：静止画→単語列 – 動画キャプション生成：静止画列→単語列
• 35.

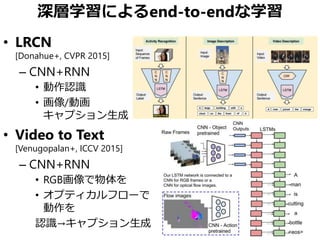

  深層学習によるend-to-endな学習 • LRCN [Donahue+, CVPR2015] – CNN+RNN • 動作認識 • 画像/動画 キャプション生成 • Video to Text [Venugopalan+, ICCV 2015] – CNN+RNN • RGB画像で物体を • オプティカルフローで 動作を 認識→キャプション生成
• 36.
  動画キャプション生成 A man isholding a box of doughnuts. Then he and a woman are standing next each other. Then she is holding a plate of food. [Shin+, ICIP 2016]
• 37.
  動画キャプション生成 A boat isfloating on the water near a mountain. And a man riding a wave on top of a surfboard. Then he on the surfboard in the water. [Shin+, ICIP 2016]

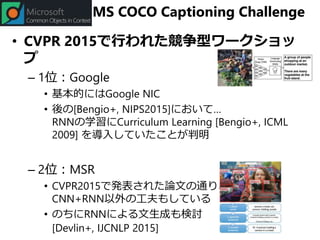

• 38.
  MS COCO CaptioningChallenge • CVPR 2015で行われた競争型ワークショッ プ – 1位：Google • 基本的にはGoogle NIC • 後の[Bengio+, NIPS2015]において… RNNの学習にCurriculum Learning [Bengio+, ICML 2009] を導入していたことが判明 – 2位：MSR • CVPR2015で発表された論文の通り、 CNN+RNN以外の工夫もしている • のちにRNNによる文生成も検討 [Devlin+, IJCNLP 2015]
• 39.

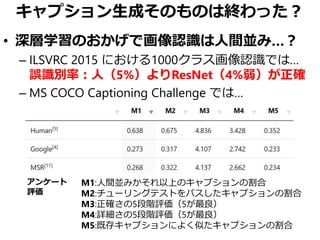

  キャプション生成そのものは終わった？ • 深層学習のおかげで画像認識は人間並み…？ – ILSVRC2015 における1000クラス画像認識では… 誤識別率：人（5%）よりResNet（4%弱）が正確 – MS COCO Captioning Challenge では… M1:人間並みかそれ以上のキャプションの割合 M2:チューリングテストをパスしたキャプションの割合 M3:正確さの5段階評価（5が最良） M4:詳細さの5段階評価（5が最良） M5:既存キャプションによく似たキャプションの割合 アンケート 評価
• 40.

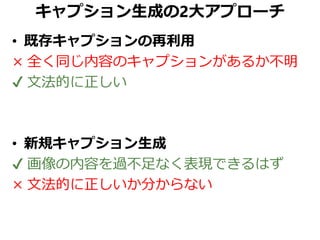

  キャプション生成の2大アプローチ • 既存キャプションの再利用 × 全く同じ内容のキャプションがあるか不明 ✔文法的に正しい • 新規キャプション生成 ✔ 画像の内容を過不足なく表現できるはず × 文法的に正しいか分からない

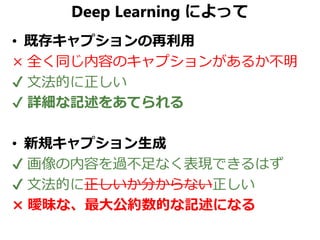

• 41.
  Deep Learning によって •既存キャプションの再利用 × 全く同じ内容のキャプションがあるか不明 ✔ 文法的に正しい ✔ 詳細な記述をあてられる • 新規キャプション生成 ✔ 画像の内容を過不足なく表現できるはず ✔ 文法的に正しいか分からない正しい × 曖昧な、最大公約数的な記述になる
• 42.
  視覚・言語融合の最前線3 他言語化・キャプション翻訳
• 43.

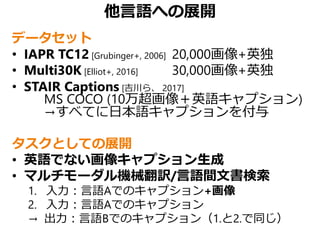

  他言語への展開 データセット • IAPR TC12[Grubinger+, 2006] 20,000画像+英独 • Multi30K [Elliot+, 2016] 30,000画像+英独 • STAIR Captions [吉川ら、 2017] MS COCO (10万超画像＋英語キャプション) →すべてに日本語キャプションを付与 タスクとしての展開 • 英語でない画像キャプション生成 • マルチモーダル機械翻訳/言語間文書検索 1. 入力：言語Aでのキャプション+画像 2. 入力：言語Aでのキャプション → 出力：言語Bでのキャプション（1.と2.で同じ）
• 44.
  英語でない画像キャプション生成

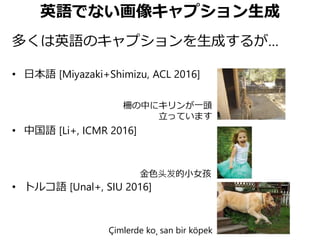

• 45.
  英語でない画像キャプション生成 多くは英語のキャプションを生成するが… • 日本語 [Miyazaki+Shimizu,ACL 2016] • 中国語 [Li+, ICMR 2016] • トルコ語 [Unal+, SIU 2016] Çimlerde ko¸ san bir köpek 金色头发的小女孩 柵の中にキリンが一頭 立っています
• 46.

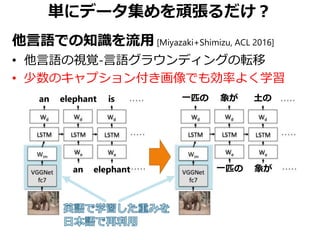

  単にデータ集めを頑張るだけ？ 他言語での知識を流用 [Miyazaki+Shimizu, ACL2016] • 他言語の視覚-言語グラウンディングの転移 • 少数のキャプション付き画像でも効率よく学習 an elephant is an elephant 一匹の 象が 土の 一匹の 象が
• 47.
  マルチモーダル機械翻訳
• 48.

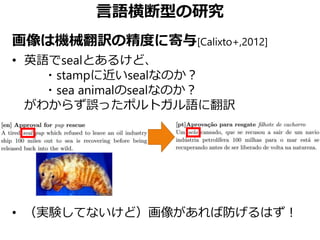

  言語横断型の研究 画像は機械翻訳の精度に寄与[Calixto+,2012] • 英語でsealとあるけど、 ・stampに近いsealなのか？ ・sea animalのsealなのか？ がわからず誤ったポルトガル語に翻訳 •（実験してないけど）画像があれば防げるはず！
• 49.

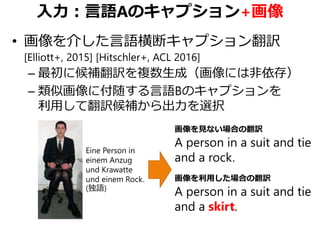

  入力：言語Aのキャプション+画像 • 画像を介した言語横断キャプション翻訳 [Elliott+, 2015][Hitschler+, ACL 2016] – 最初に候補翻訳を複数生成（画像には非依存） – 類似画像に付随する言語Bのキャプションを 利用して翻訳候補から出力を選択 Eine Person in einem Anzug und Krawatte und einem Rock. (独語) 画像を見ない場合の翻訳 A person in a suit and tie and a rock. 画像を利用した場合の翻訳 A person in a suit and tie and a skirt.
• 50.

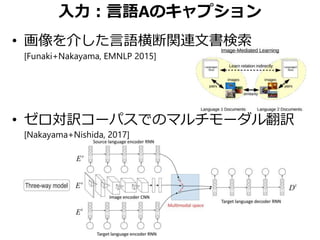

  入力：言語Aのキャプション • 画像を介した言語横断関連文書検索 [Funaki+Nakayama, EMNLP2015] • ゼロ対訳コーパスでのマルチモーダル翻訳 [Nakayama+Nishida, 2017]
• 51.
  視覚・言語融合の最前線4 画像に関する質問への応答

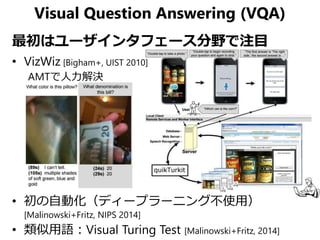

• 52.
  Visual Question Answering(VQA) 最初はユーザインタフェース分野で注目 • VizWiz [Bigham+, UIST 2010] AMTで人力解決 • 初の自動化（ディープラーニング不使用） [Malinowski+Fritz, NIPS 2014] • 類似用語：Visual Turing Test [Malinowski+Fritz, 2014]
• 53.

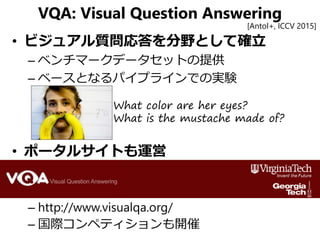

  VQA: Visual QuestionAnswering • ビジュアル質問応答を分野として確立 – ベンチマークデータセットの提供 – ベースとなるパイプラインでの実験 • ポータルサイトも運営 – http://www.visualqa.org/ – 国際コンペティションも開催 [Antol+, ICCV 2015] What color are her eyes? What is the mustache made of?
• 54.

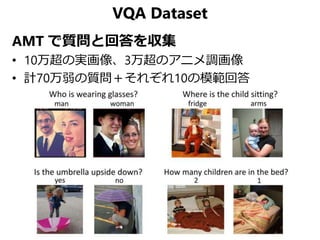

  VQA Dataset AMT で質問と回答を収集 •10万超の実画像、3万超のアニメ調画像 • 計70万弱の質問＋それぞれ10の模範回答
• 55.

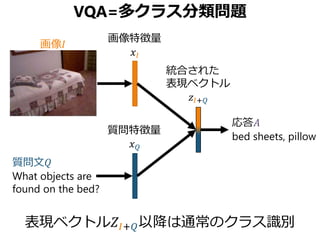

  VQA=多クラス分類問題 表現ベクトル𝑍𝐼+𝑄以降は通常のクラス識別 質問文𝑄 What objects are foundon the bed? 応答𝐴 bed sheets, pillow 画像𝐼 画像特徴量 𝑥𝐼 質問特徴量 𝑥 𝑄 統合された 表現ベクトル 𝑧𝐼+𝑄
• 56.

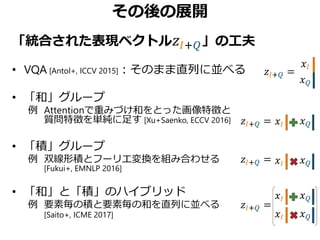

  その後の展開 「統合された表現ベクトル 𝑧𝐼+𝑄」の工夫 • VQA[Antol+, ICCV 2015]：そのまま直列に並べる • 「和」グループ 例 Attentionで重みづけ和をとった画像特徴と 質問特徴を単純に足す [Xu+Saenko, ECCV 2016] • 「積」グループ 例 双線形積とフーリエ変換を組み合わせる [Fukui+, EMNLP 2016] • 「和」と「積」のハイブリッド 例 要素毎の積と要素毎の和を直列に並べる [Saito+, ICME 2017] 𝑧𝐼+𝑄 = 𝑥𝐼 𝑥 𝑄 𝑥𝐼 𝑥 𝑄 𝑥𝐼 𝑥 𝑄𝑧𝐼+𝑄 = 𝑧𝐼+𝑄 = 𝑧𝐼+𝑄 = 𝑥𝐼 𝑥 𝑄 𝑥𝐼 𝑥 𝑄
• 57.

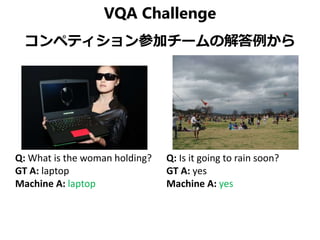

  VQA Challenge コンペティション参加チームの解答例から Q: Whatis the woman holding? GT A: laptop Machine A: laptop Q: Is it going to rain soon? GT A: yes Machine A: yes
• 58.

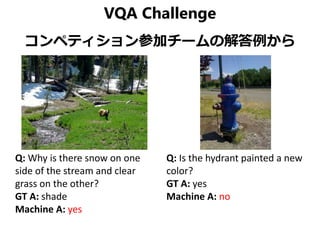

  VQA Challenge コンペティション参加チームの解答例から Q: Whyis there snow on one side of the stream and clear grass on the other? GT A: shade Machine A: yes Q: Is the hydrant painted a new color? GT A: yes Machine A: no
• 59.
  視覚・言語融合の最前線5 キャプションからの画像生成
• 60.

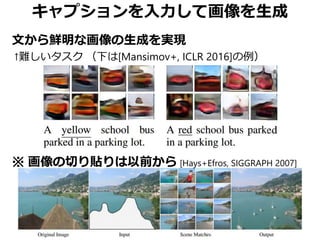

  キャプションを入力して画像を生成 文から鮮明な画像の生成を実現 ↑難しいタスク （下は[Mansimov+, ICLR2016]の例） ※ 画像の切り貼りは以前から [Hays+Efros, SIGGRAPH 2007]

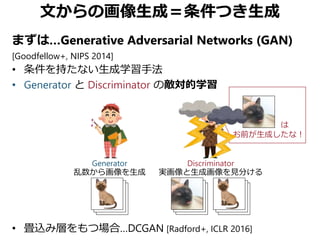

• 61.

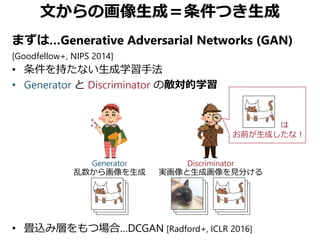

  文からの画像生成＝条件つき生成 まずは…Generative Adversarial Networks(GAN) [Goodfellow+, NIPS 2014] • 条件を持たない生成学習手法 • Generator と Discriminator の敵対的学習 • 畳込み層をもつ場合…DCGAN [Radford+, ICLR 2016] Generator 乱数から画像を生成 Discriminator 実画像と生成画像を見分ける は お前が生成したな！
• 62.
  文からの画像生成＝条件つき生成 まずは…Generative Adversarial Networks(GAN) [Goodfellow+, NIPS 2014] • 条件を持たない生成学習手法 • Generator と Discriminator の敵対的学習 • 畳込み層をもつ場合…DCGAN [Radford+, ICLR 2016] Generator 乱数から画像を生成 Discriminator 実画像と生成画像を見分ける は お前が生成したな！
• 63.

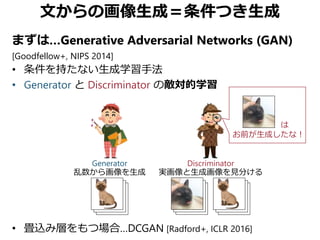

  文からの画像生成＝条件つき生成 まずは…Generative Adversarial Networks(GAN) [Goodfellow+, NIPS 2014] • 条件を持たない生成学習手法 • Generator と Discriminator の敵対的学習 • 畳込み層をもつ場合…DCGAN [Radford+, ICLR 2016] Generator 乱数から画像を生成 Discriminator 実画像と生成画像を見分ける は お前が生成したな！
• 64.

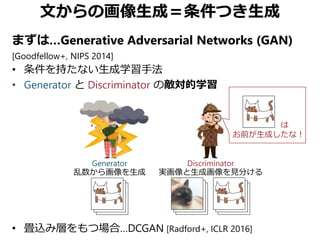

  文からの画像生成＝条件つき生成 まずは…Generative Adversarial Networks(GAN) [Goodfellow+, NIPS 2014] • 条件を持たない生成学習手法 • Generator と Discriminator の敵対的学習 • 畳込み層をもつ場合…DCGAN [Radford+, ICLR 2016] Generator 乱数から画像を生成 Discriminator 実画像と生成画像を見分ける は お前が生成したな！

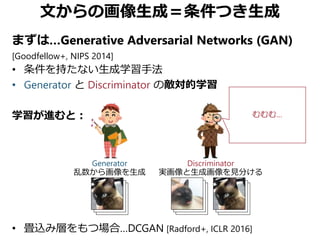

• 65.
  文からの画像生成＝条件つき生成 まずは…Generative Adversarial Networks(GAN) [Goodfellow+, NIPS 2014] • 条件を持たない生成学習手法 • Generator と Discriminator の敵対的学習 学習が進むと： • 畳込み層をもつ場合…DCGAN [Radford+, ICLR 2016] Generator 乱数から画像を生成 Discriminator 実画像と生成画像を見分ける むむむ…
• 66.

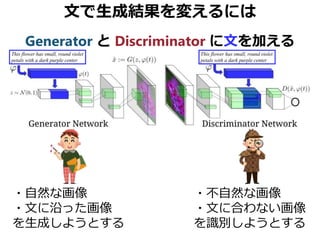

  文で生成結果を変えるには Generator と Discriminatorに文を加える ・自然な画像 ・文に沿った画像 を生成しようとする ・不自然な画像 ・文に合わない画像 を識別しようとする
• 67.

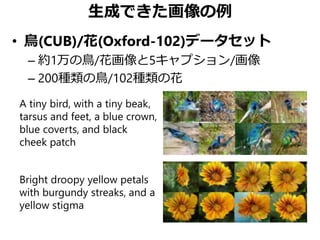

  生成できた画像の例 • 鳥(CUB)/花(Oxford-102)データセット – 約1万の鳥/花画像と5キャプション/画像 –200種類の鳥/102種類の花 A tiny bird, with a tiny beak, tarsus and feet, a blue crown, blue coverts, and black cheek patch Bright droopy yellow petals with burgundy streaks, and a yellow stigma
• 68.

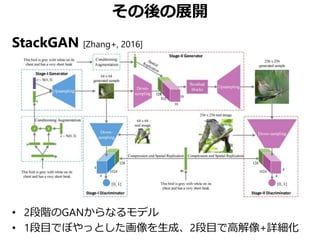

  その後の展開 StackGAN [Zhang+, 2016] •2段階のGANからなるモデル • 1段目でぼやっとした画像を生成、2段目で高解像+詳細化
• 69.

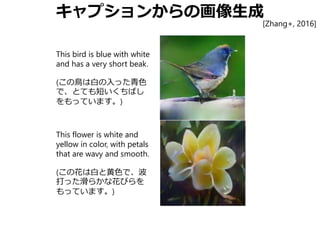

  キャプションからの画像生成 This bird isblue with white and has a very short beak. (この鳥は白の入った青色 で、とても短いくちばし をもっています。) This flower is white and yellow in color, with petals that are wavy and smooth. (この花は白と黄色で、波 打った滑らかな花びらを もっています。) [Zhang+, 2016]
• 70.

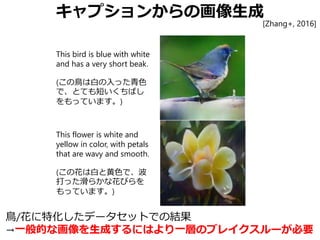

  キャプションからの画像生成 This bird isblue with white and has a very short beak. (この鳥は白の入った青色 で、とても短いくちばし をもっています。) This flower is white and yellow in color, with petals that are wavy and smooth. (この花は白と黄色で、波 打った滑らかな花びらを もっています。) [Zhang+, 2016] 鳥/花に特化したデータセットでの結果 →一般的な画像を生成するにはより一層のブレイクスルーが必要
• 71.

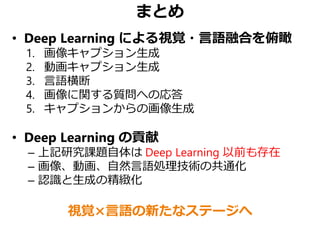

  まとめ • Deep Learningによる視覚・言語融合を俯瞰 1. 画像キャプション生成 2. 動画キャプション生成 3. 言語横断 4. 画像に関する質問への応答 5. キャプションからの画像生成 • Deep Learning の貢献 – 上記研究課題自体は Deep Learning 以前も存在 – 画像、動画、自然言語処理技術の共通化 – 認識と生成の精緻化 視覚×言語の新たなステージへ
