Arduino yún簡介
本文件介绍了Arduino Yún开发板的基本信息和系统架构，包括其重要组件、IO接脚和重置按钮的功能。Arduino Yún基于atmega32u4微控制器和linino系统，支持Wi-Fi和以太网连接。文档还详细列出了开发板的技术规格和性能数据。
More Related Content
Arduino yún簡介
- 1. 電子工程系應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino Yún簡介 吳錫修 November 16, 2015
- 2. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板正面 2
- 3. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板背面 3

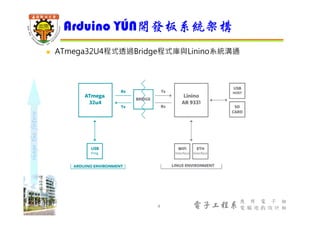

- 4. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 ATmega32U4程式透過Bridge程式庫與Linino系統溝通 Arduino YÚN開發板系統架構 4

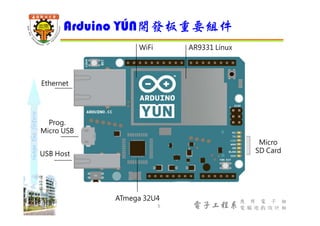

- 5. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板重要組件 5 WiFi AR9331 Linux Ethernet Prog. Micro USB ATmega 32U4 USB Host Micro SD Card

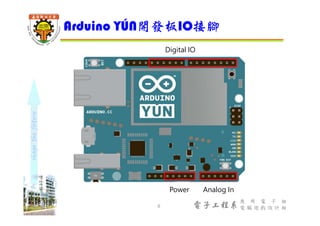

- 6. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板IO接腳 6 Digital IO Analog InPower

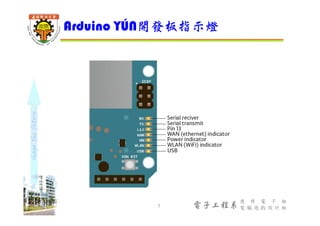

- 7. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板指示燈 7

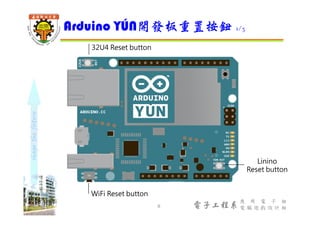

- 8. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN開發板重置按鈕 1/3 8 WiFi Reset button 32U4 Reset button Linino Reset button

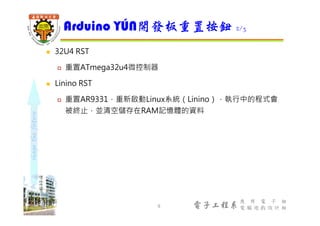

- 9. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 32U4 RST 重置ATmega32u4微控制器 Linino RST 重置AR9331，重新啟動Linux系統（Linino），執行中的程式會 被終止，並清空儲存在RAM記憶體的資料 Arduino YÚN開發板重置按鈕 2/3 9

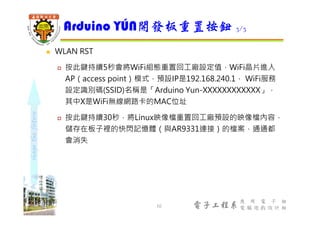

- 10. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 WLAN RST 按此鍵持續5秒會將WiFi組態重置回工廠設定值，WiFi晶片進入 AP（access point）模式，預設IP是192.168.240.1， WiFi服務 設定識別碼(SSID)名稱是「Arduino Yun-XXXXXXXXXXXX」， 其中X是WiFi無線網路卡的MAC位址 按此鍵持續30秒，將Linux映像檔重置回工廠預設的映像檔內容， 儲存在板子裡的快閃記憶體（與AR9331連接）的檔案，通通都 會消失 Arduino YÚN開發板重置按鈕 3/3 10

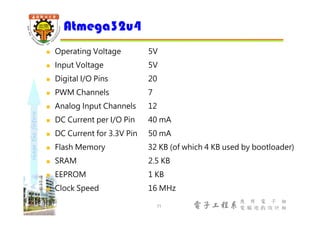

- 11. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Operating Voltage 5V Input Voltage 5V Digital I/O Pins 20 PWM Channels 7 Analog Input Channels 12 DC Current per I/O Pin 40 mA DC Current for 3.3V Pin 50 mA Flash Memory 32 KB (of which 4 KB used by bootloader) SRAM 2.5 KB EEPROM 1 KB Clock Speed 16 MHz Atmega32u4 11

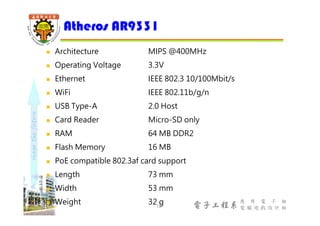

- 12. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Architecture MIPS @400MHz Operating Voltage 3.3V Ethernet IEEE 802.3 10/100Mbit/s WiFi IEEE 802.11b/g/n USB Type-A 2.0 Host Card Reader Micro-SD only RAM 64 MB DDR2 Flash Memory 16 MB PoE compatible 802.3af card support Length 73 mm Width 53 mm Weight 32 g Atheros AR9331 12
