設定Arduino Yún WiFi連線
文档介绍了如何设置 Arduino Yún 的 Wi-Fi 连接。用户需通过浏览器访问 arduino.local 来登录和配置Arduino Yún，包括设置Wi-Fi名称和密码。完成设置后，通过特定网络进行测试与上传程序。
More Related Content
設定Arduino Yún WiFi連線
- 1. 電子工程系應 用 電子 組 電 腦 遊 戲 設 計 組 設定WiFi連線 吳錫修 November 21, 2015

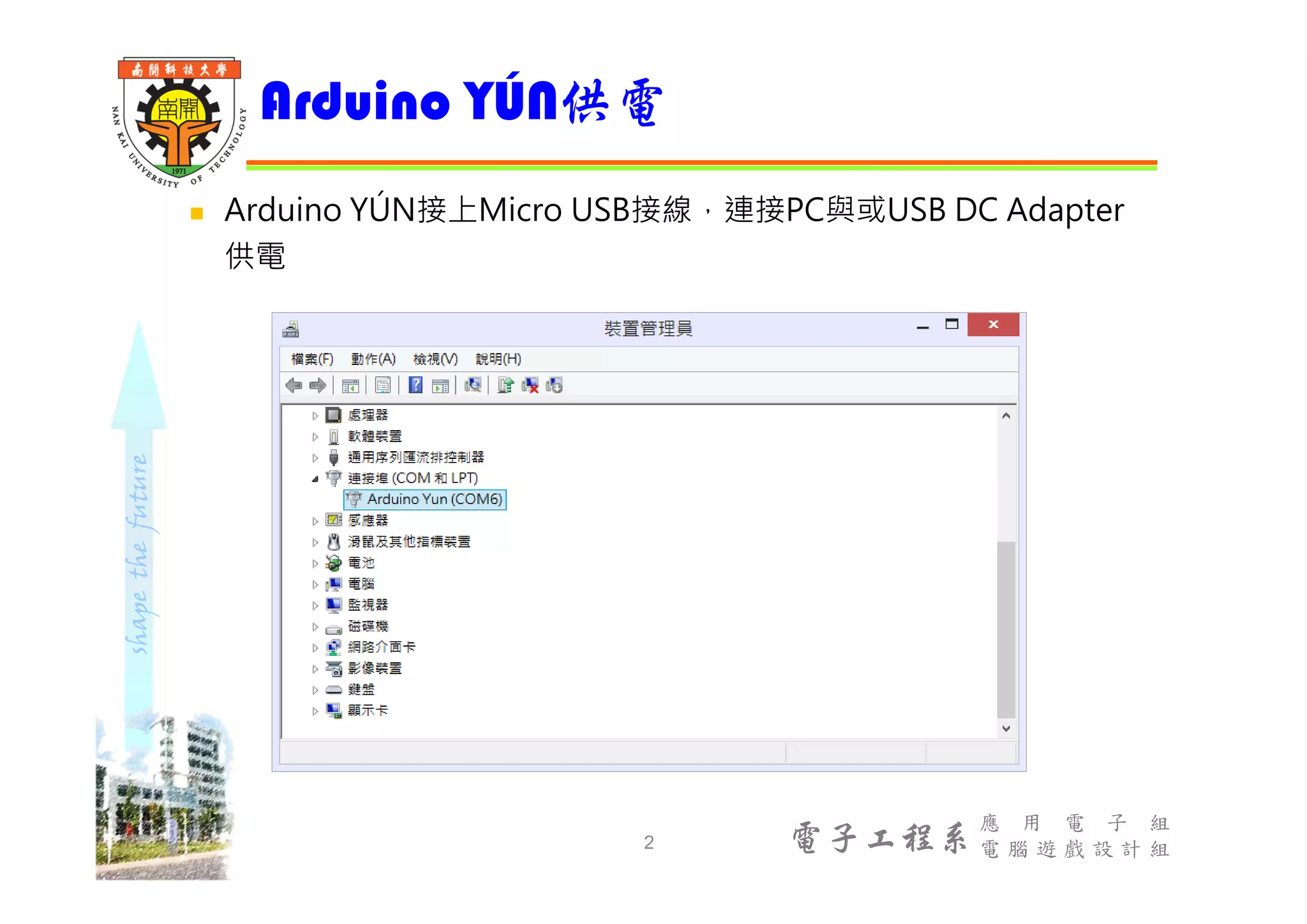

- 2. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN接上Micro USB接線，連接PC與或USB DC Adapter 供電 Arduino YÚN供電 2

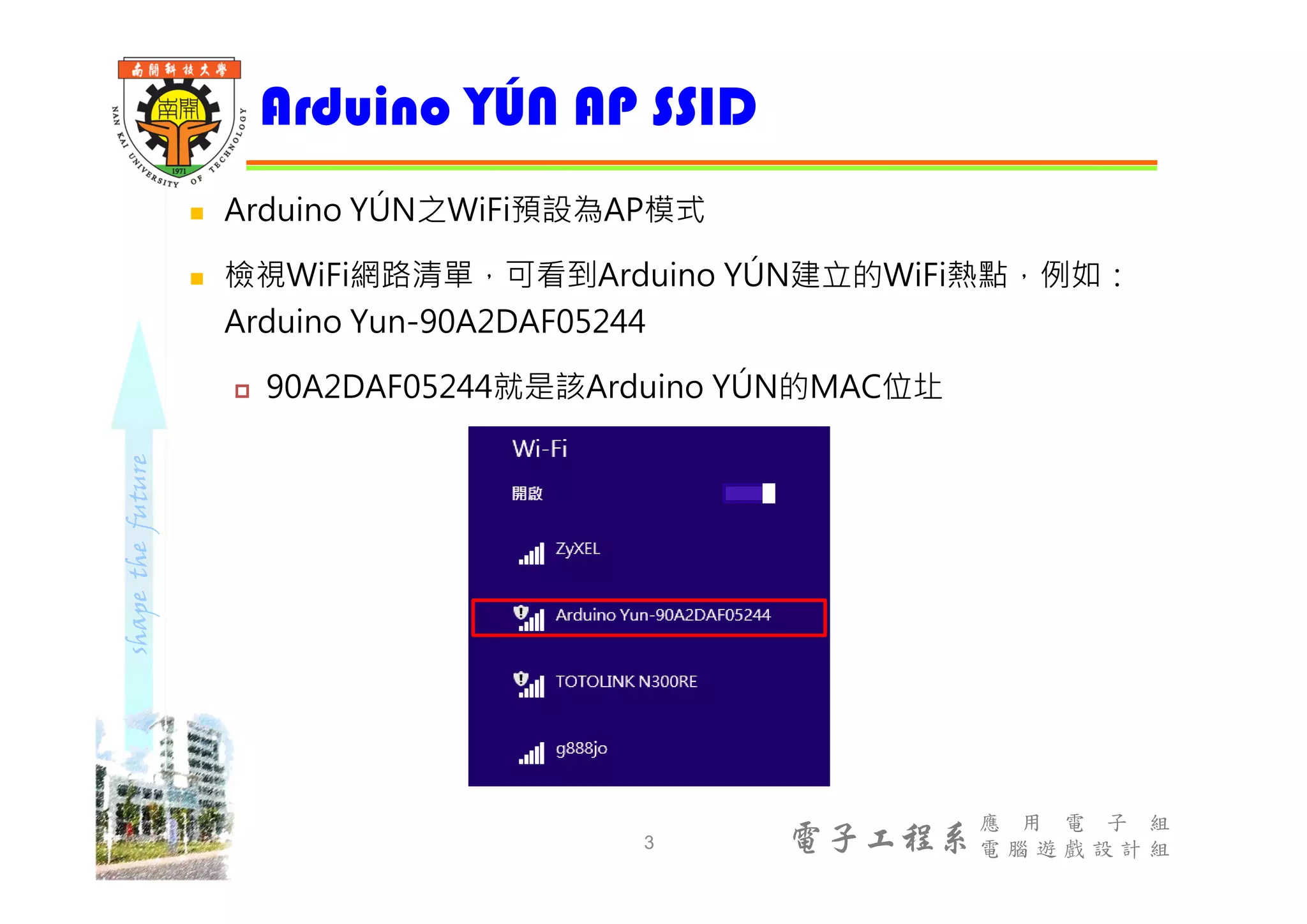

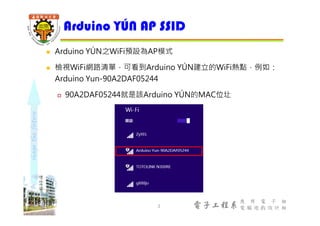

- 3. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 Arduino YÚN之WiFi預設為AP模式 檢視WiFi網路清單，可看到Arduino YÚN建立的WiFi熱點，例如： Arduino Yun-90A2DAF05244 90A2DAF05244就是該Arduino YÚN的MAC位圵 Arduino YÚN AP SSID 3

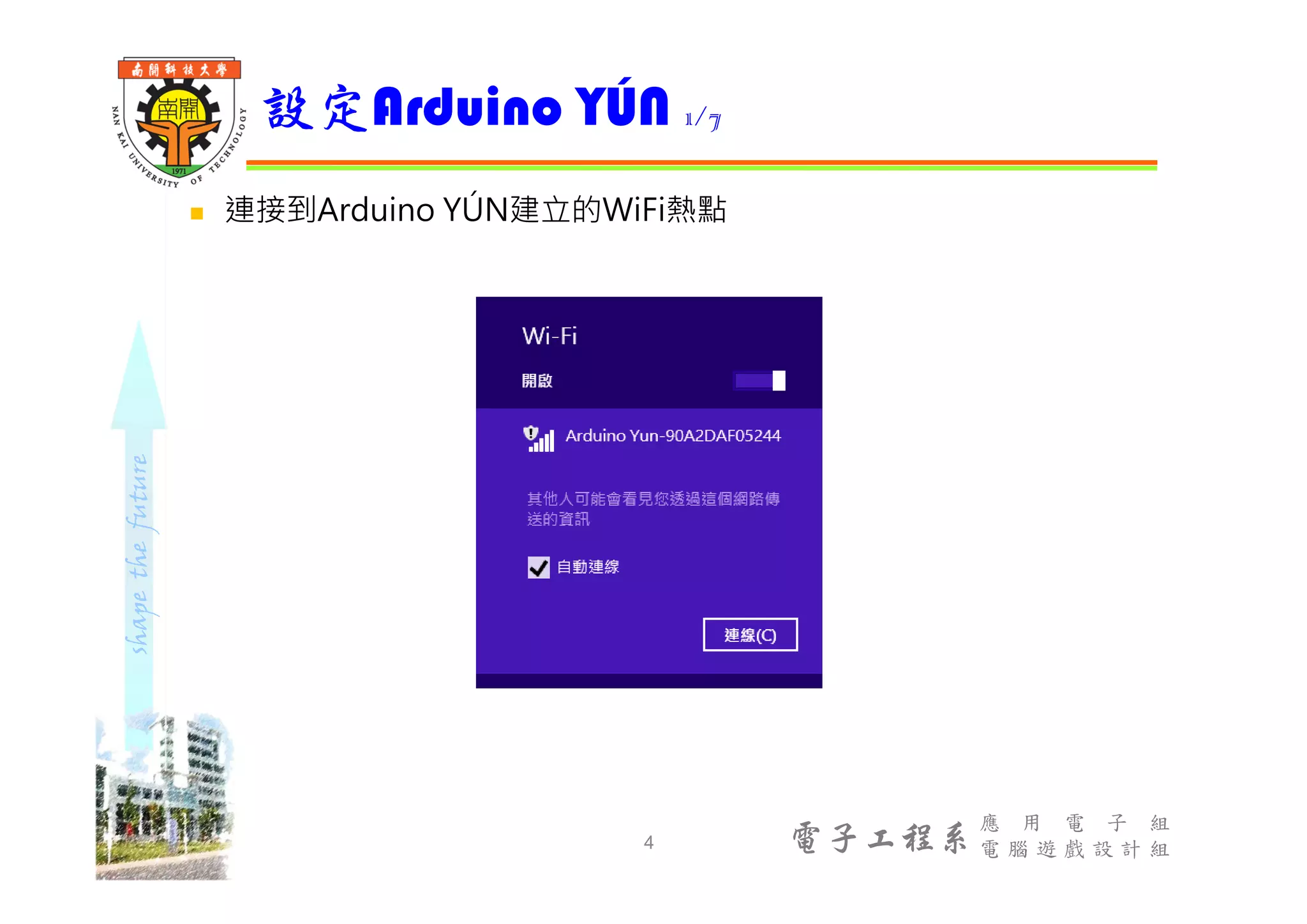

- 4. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 連接到Arduino YÚN建立的WiFi熱點 設定Arduino YÚN 1/7 4

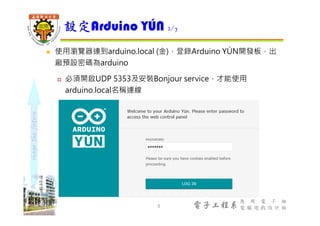

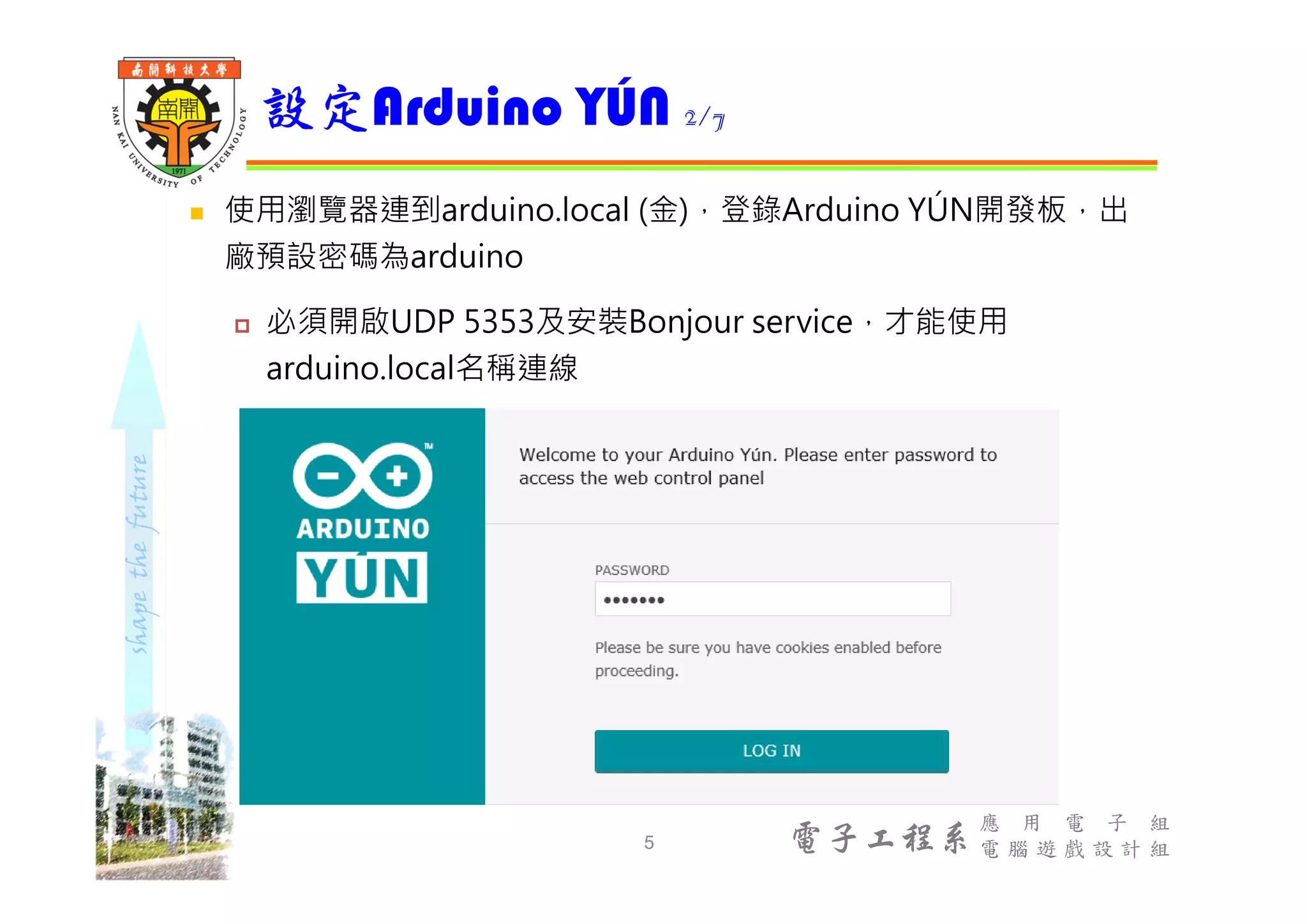

- 5. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 使用瀏覽器連到arduino.local (金)，登錄Arduino YÚN開發板，出 廠預設密碼為arduino 必須開啟UDP 5353及安裝Bonjour service，才能使用 arduino.local名稱連線 設定Arduino YÚN 2/7 5

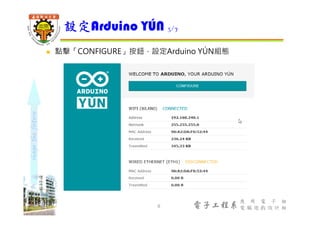

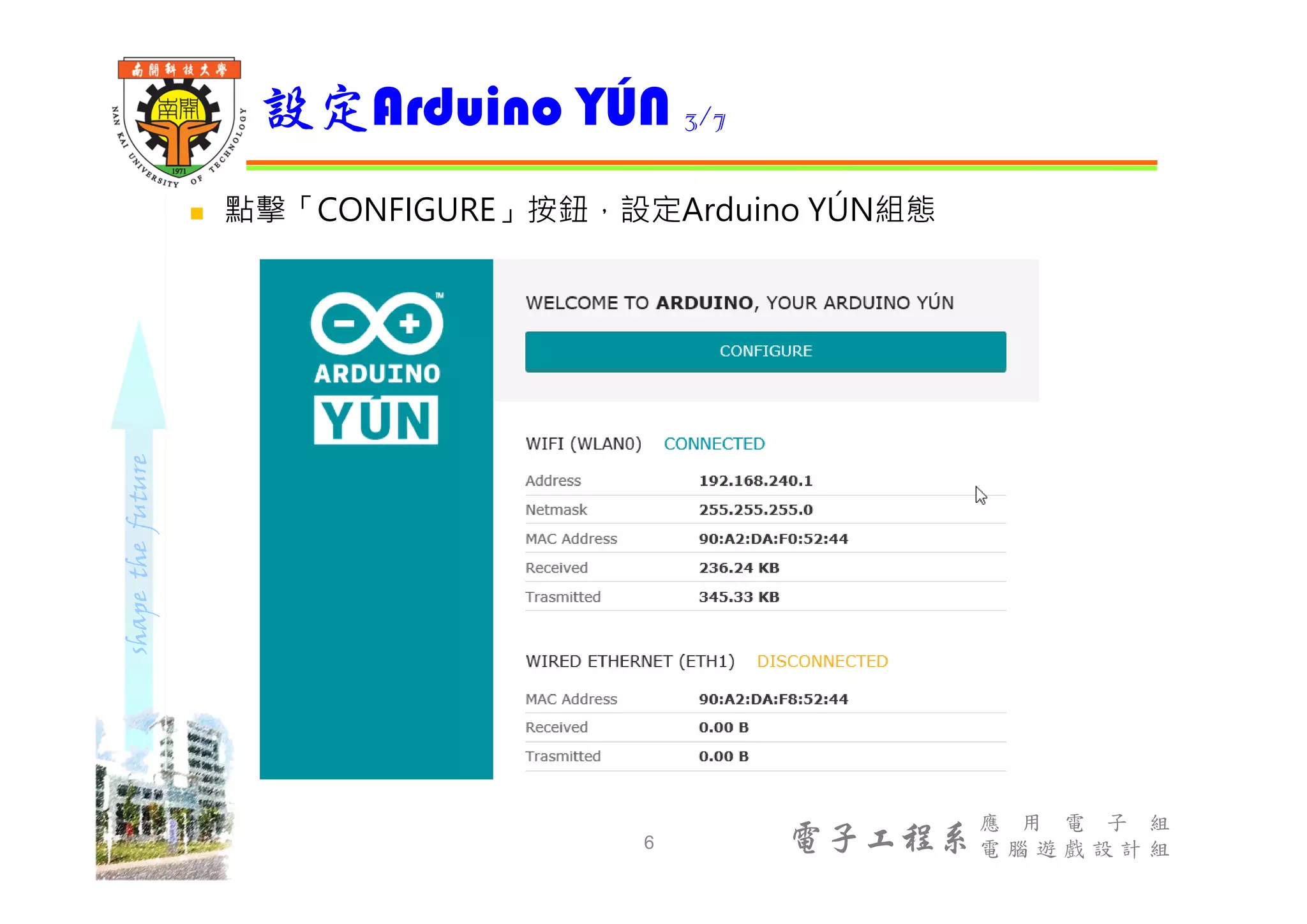

- 6. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 點擊「CONFIGURE」按鈕，設定Arduino YÚN組態 設定Arduino YÚN 3/7 6

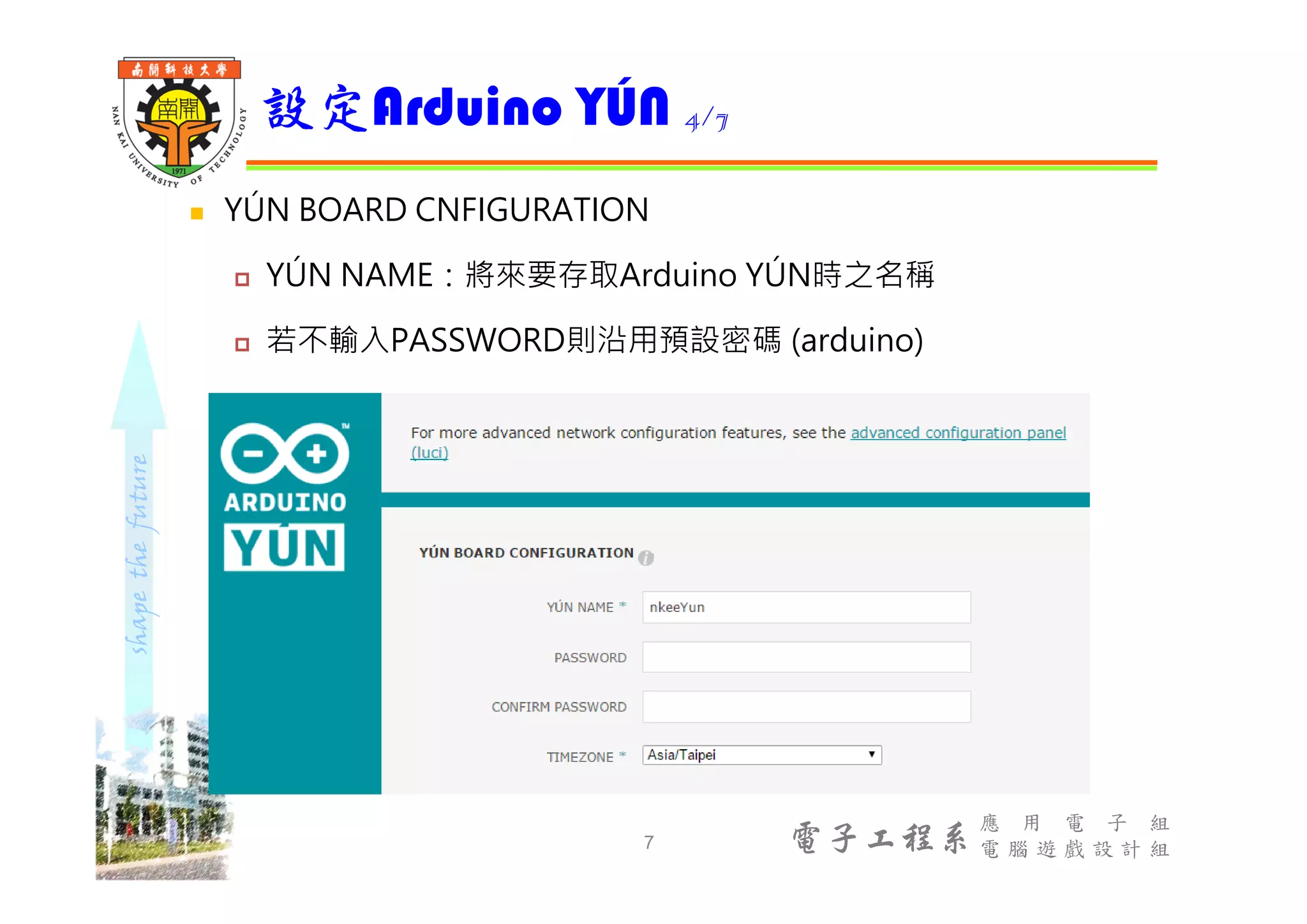

- 7. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 YÚN BOARD CNFIGURATION YÚN NAME：將來要存取Arduino YÚN時之名稱 若不輸入PASSWORD則沿用預設密碼 (arduino) 設定Arduino YÚN 4/7 7

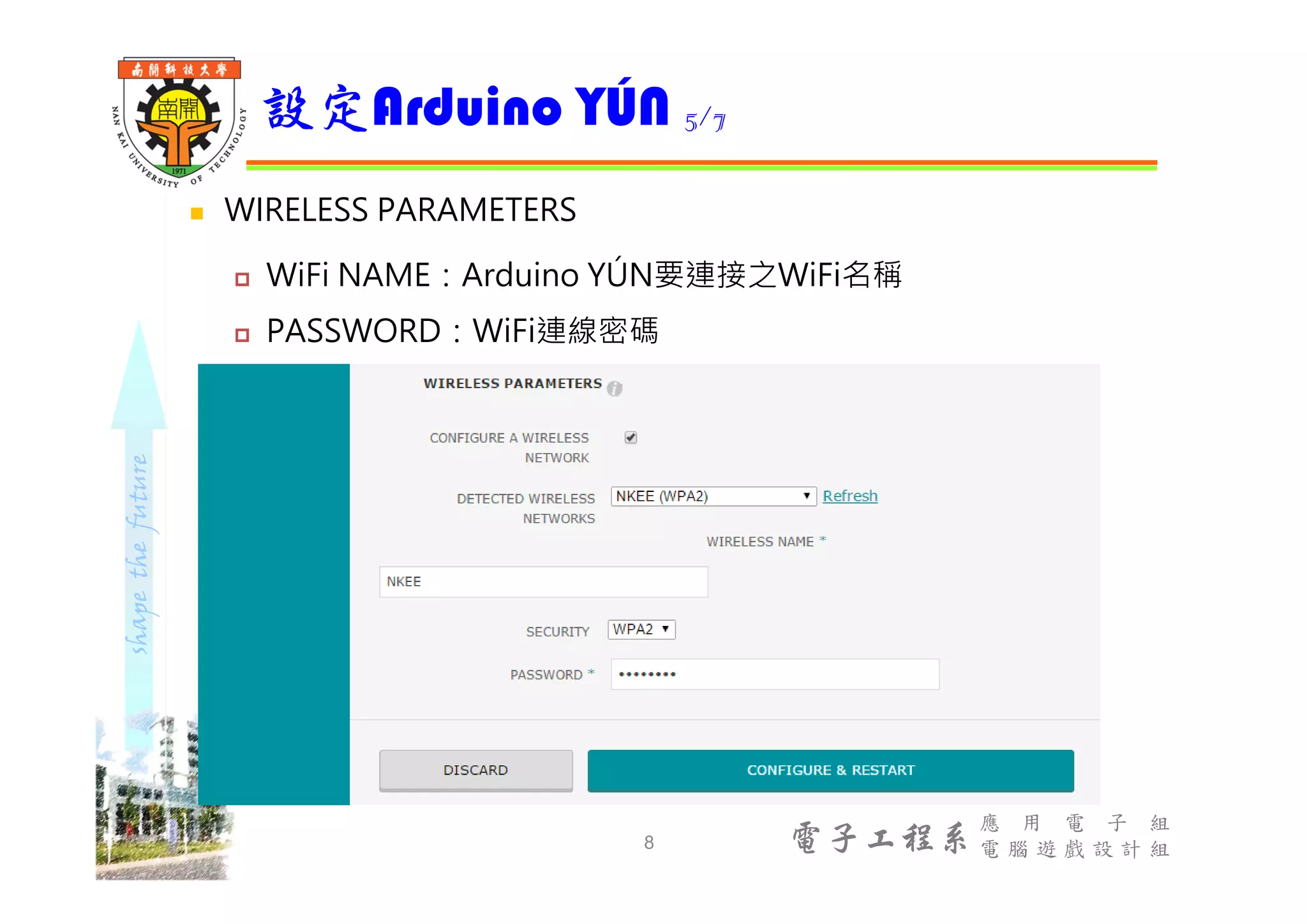

- 8. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 WIRELESS PARAMETERS WiFi NAME：Arduino YÚN要連接之WiFi名稱 PASSWORD：WiFi連線密碼 設定Arduino YÚN 5/7 8

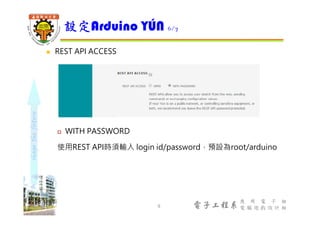

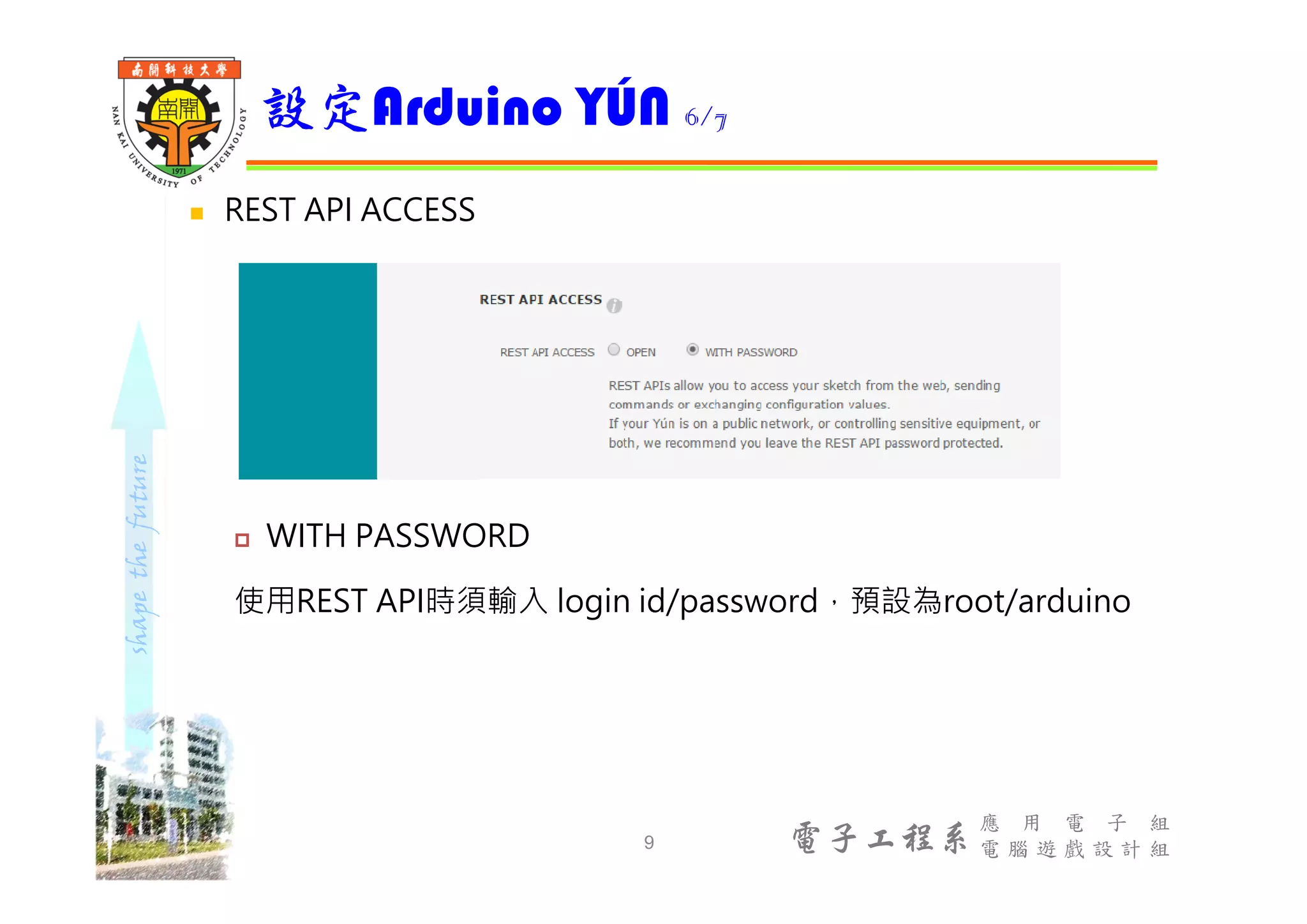

- 9. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 REST API ACCESS WITH PASSWORD 使用REST API時須輸入 login id/password，預設為root/arduino 設定Arduino YÚN 6/7 9

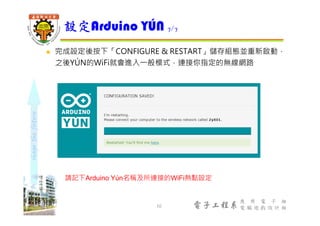

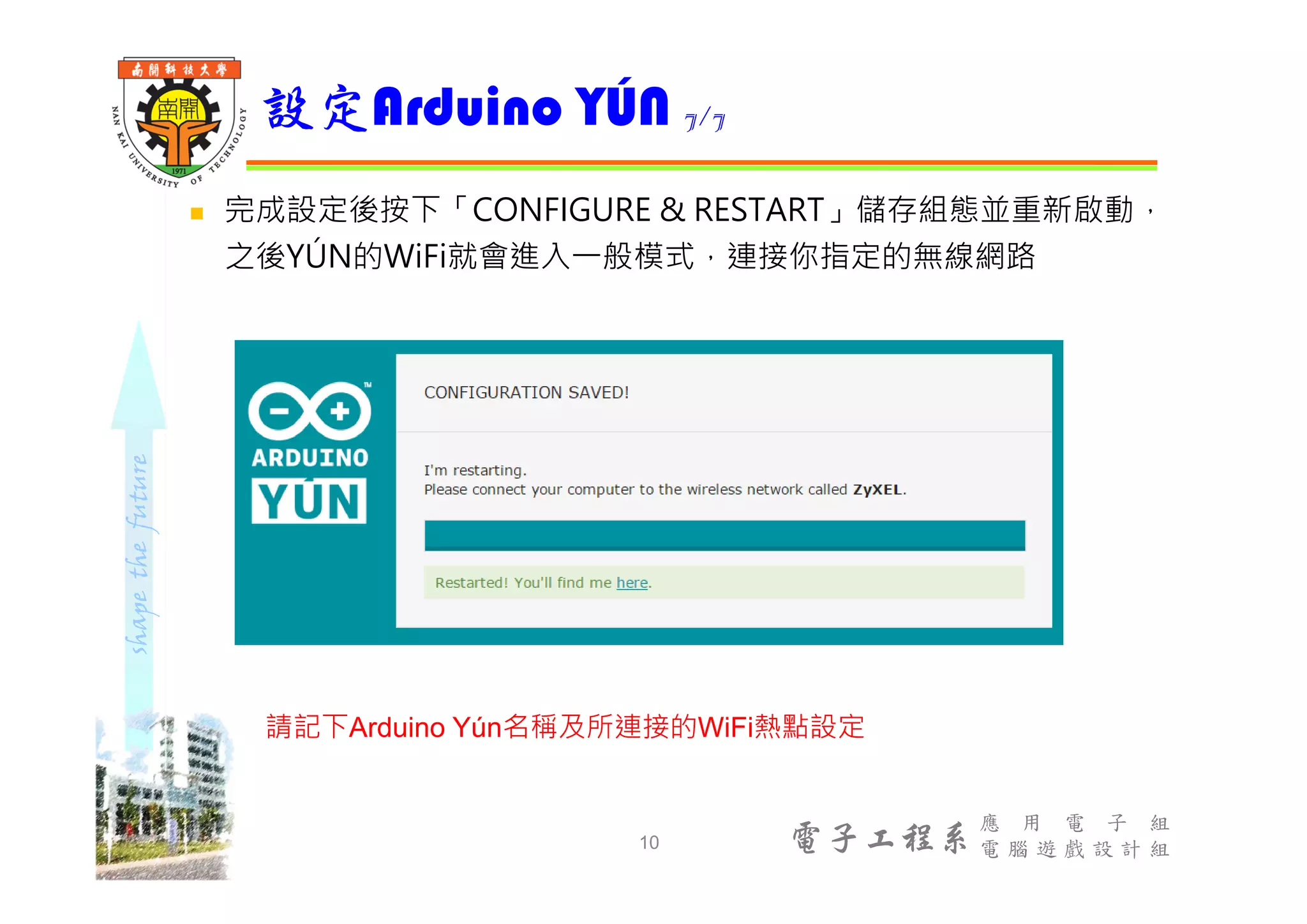

- 10. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 完成設定後按下「CONFIGURE & RESTART」儲存組態並重新啟動， 之後YÚN的WiFi就會進入⼀般模式，連接你指定的無線網路 設定Arduino YÚN 7/7 10 請記下Arduino Yún名稱及所連接的WiFi熱點設定

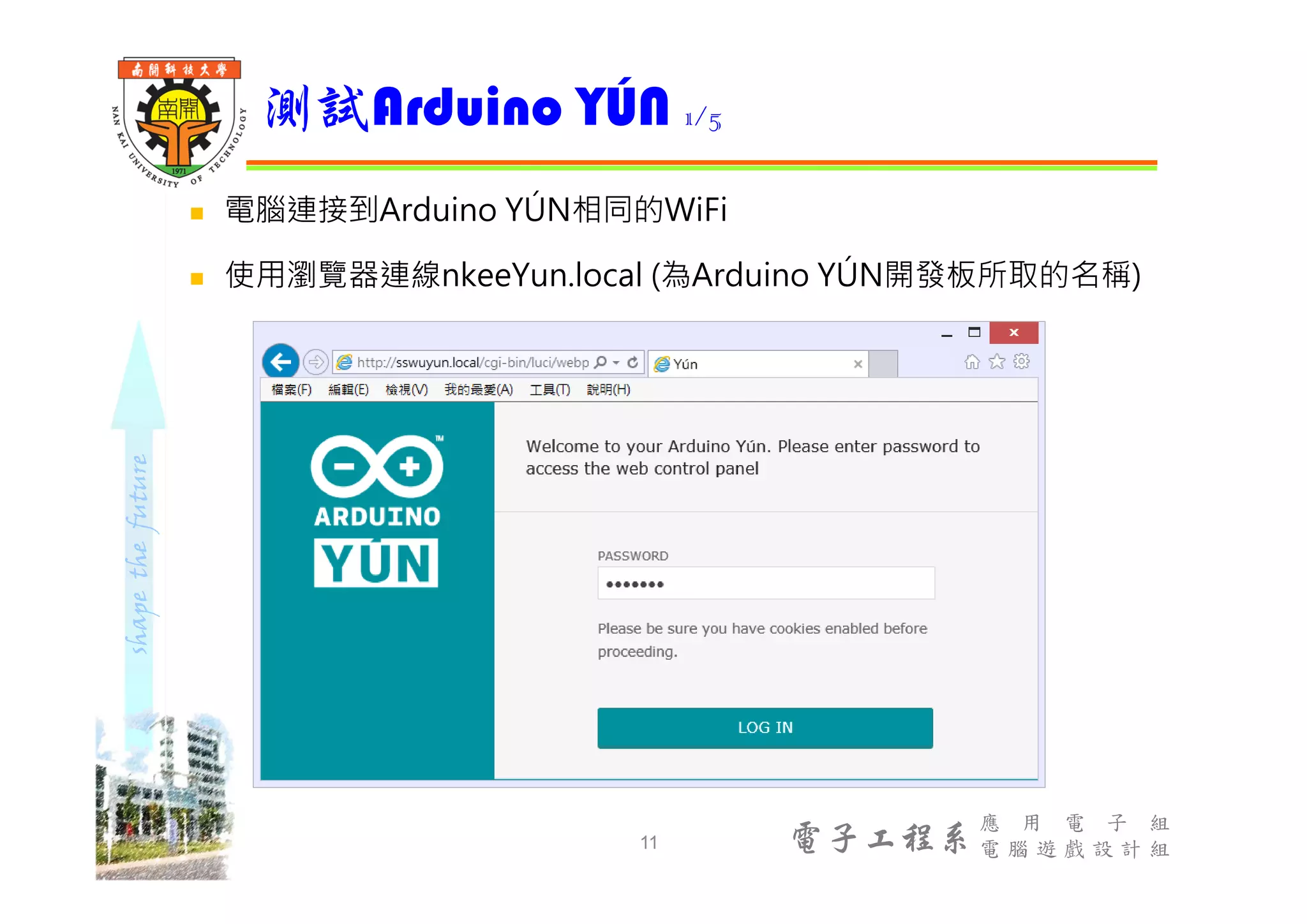

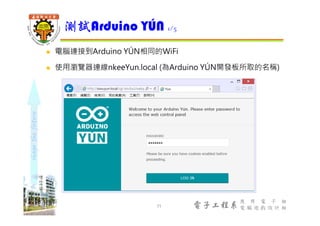

- 11. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 電腦連接到Arduino YÚN相同的WiFi 使用瀏覽器連線nkeeYun.local (為Arduino YÚN開發板所取的名稱) 測試Arduino YÚN 1/5 11

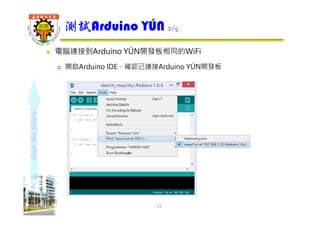

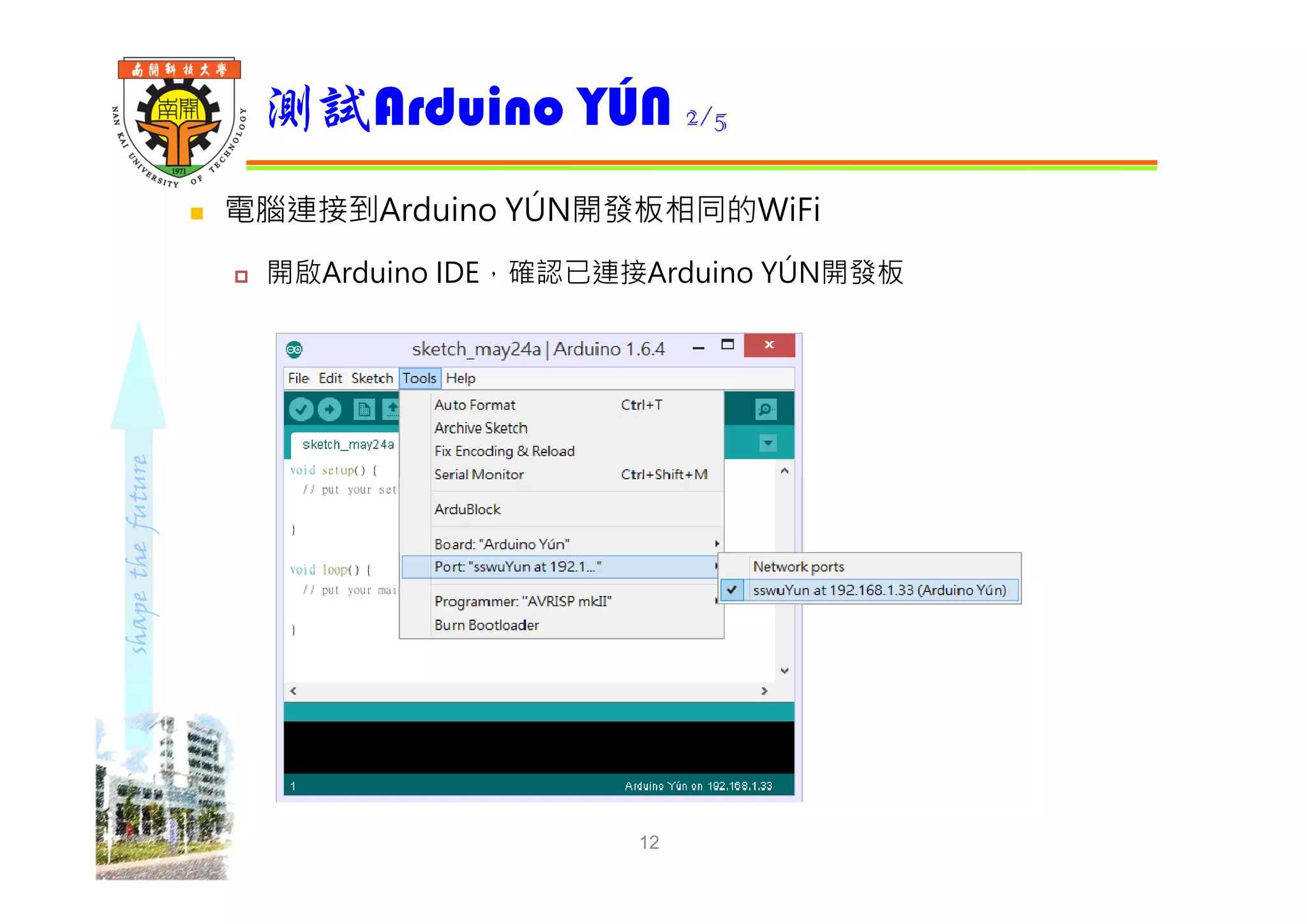

- 12. shapethefuture 電腦連接到Arduino YÚN開發板相同的WiFi 開啟Arduino IDE，確認已連接Arduino YÚN開發板 測試Arduino YÚN 2/5 12

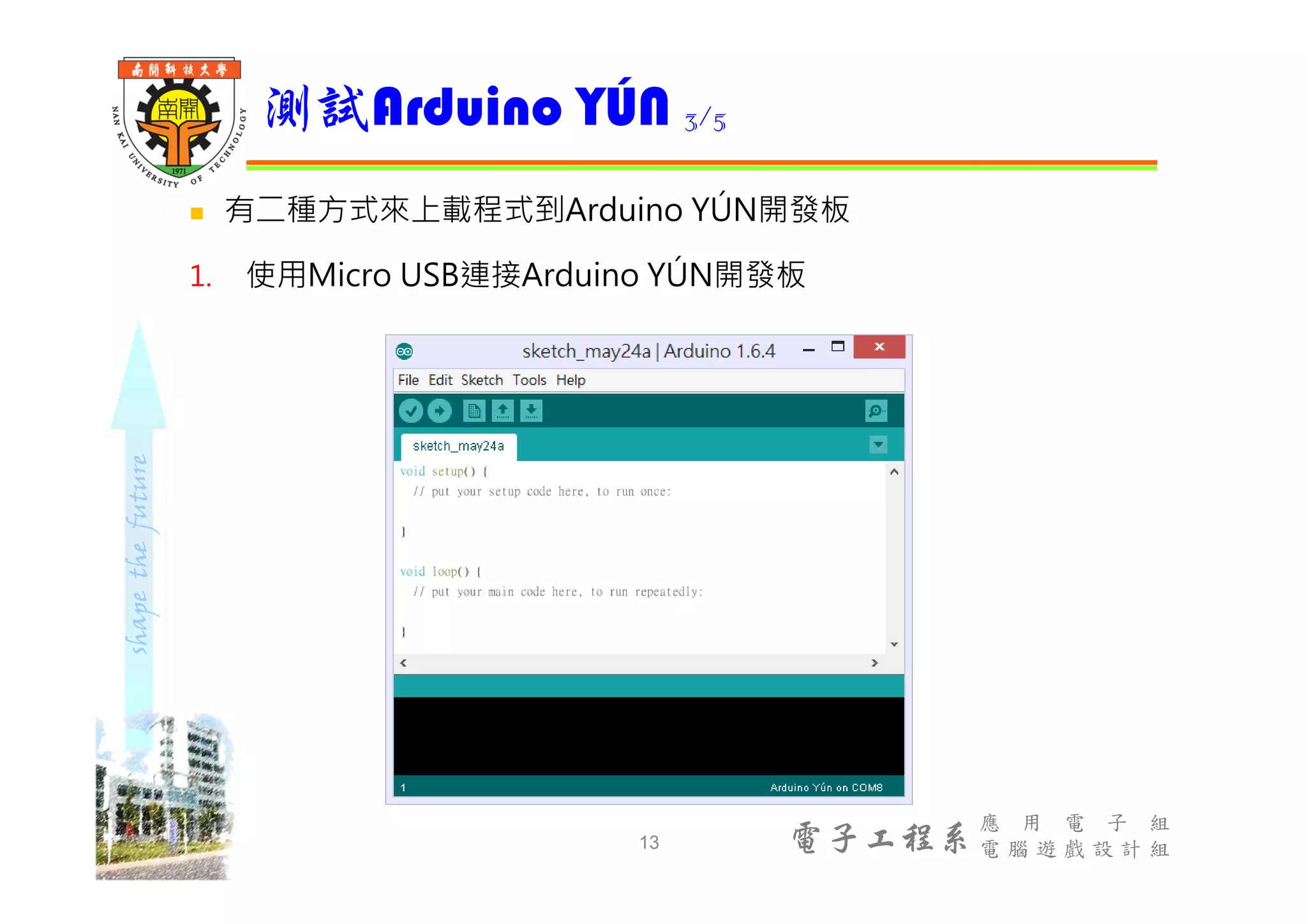

- 13. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 有二種方式來上載程式到Arduino YÚN開發板 1. 使用Micro USB連接Arduino YÚN開發板 測試Arduino YÚN 3/5 13

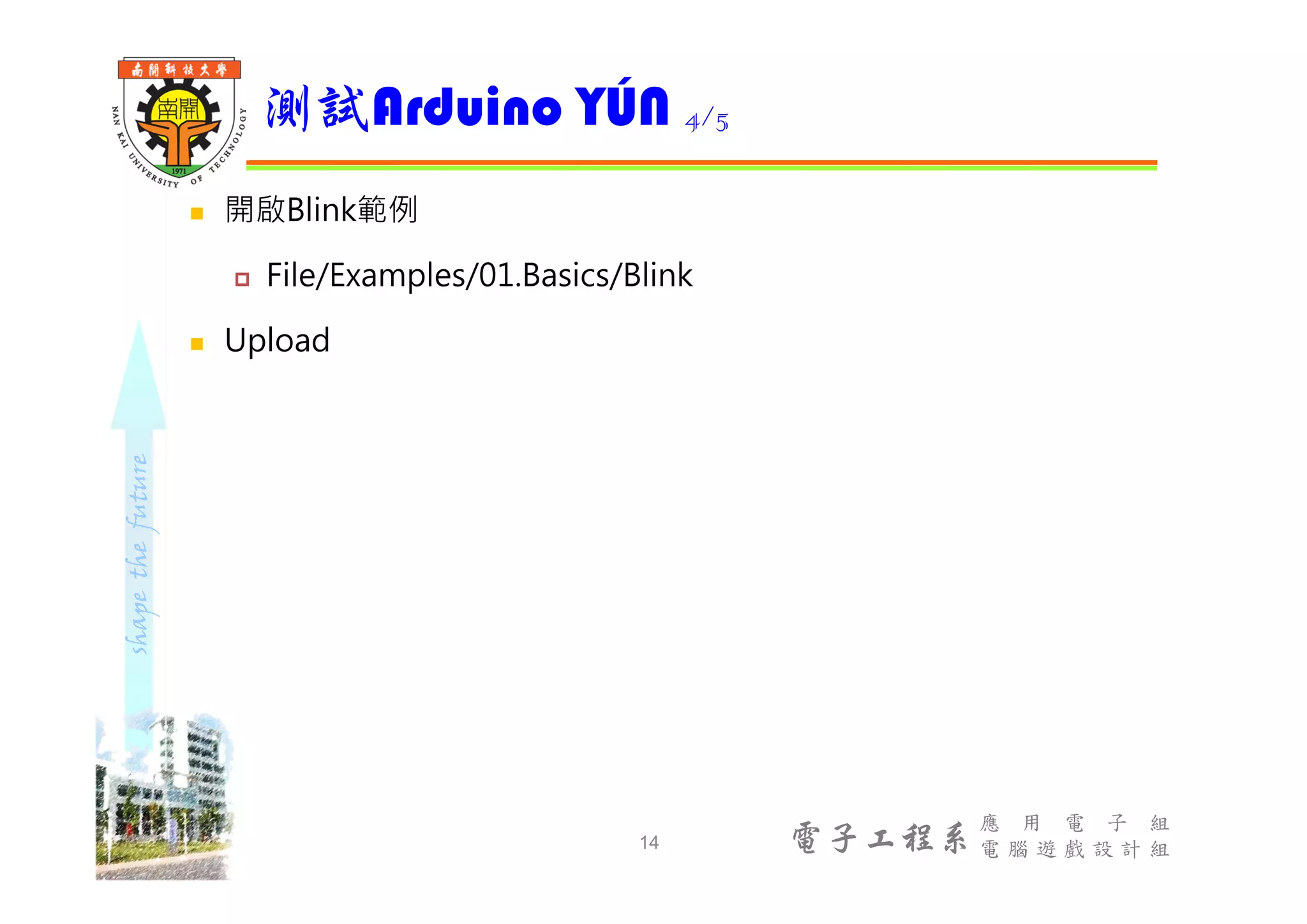

- 14. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 開啟Blink範例 File/Examples/01.Basics/Blink Upload 測試Arduino YÚN 4/5 14

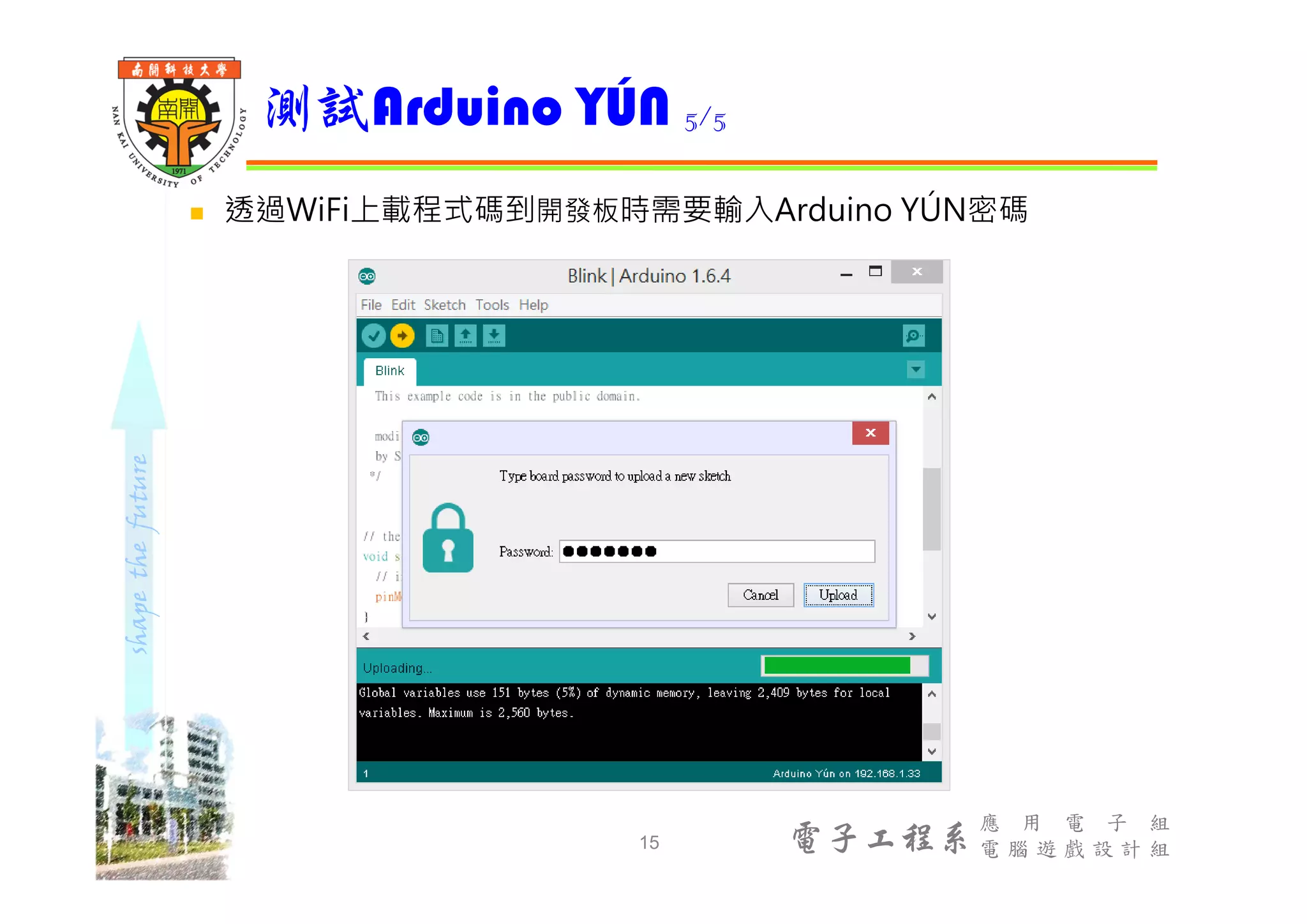

- 15. shapethefuture 電子工程系 應 用 電子 組 電 腦 遊 戲 設 計 組 透過WiFi上載程式碼到開發板時需要輸入Arduino YÚN密碼 測試Arduino YÚN 5/5 15
