Arduino Yún console連線
- 1. 電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組
使用Console連線
吳錫修
November 21, 2015
- 2. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組

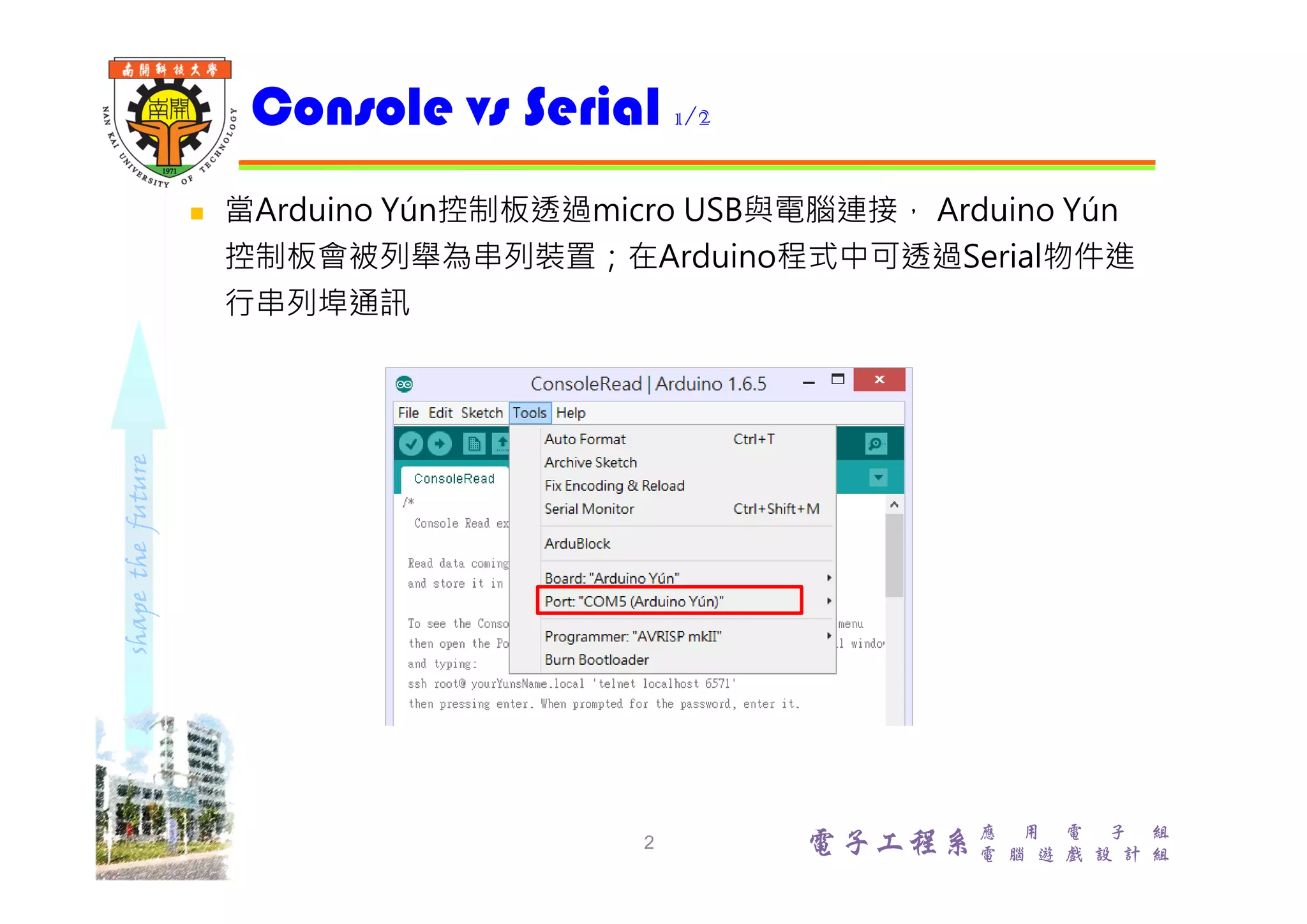

當Arduino Yún控制板透過micro USB與電腦連接,Arduino Yún控
制板會被列舉為串列裝置;在Arduino程式中可透過Serial物件進行
串列埠通訊
Console vs Serial 1/2
2
- 3. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組
當Arduino Yún與電腦是透過網路連線,Arduino程式中可透過
Console物件與Linino Console視窗通訊
Console vs Serial 1/2
3
- 5. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組
ATmega32U4程式必須透過Bridge程式庫與Linino系統溝通
#include <Console.h>
void setup() {
Bridge.begin(); //起始Bridge
Console.begin(); //啟動Console
while (!Console); //等待Console連線
Console.println(“You are connected to Linino consolen");
}
啟用Bridge服務 2/2
5
- 6. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組

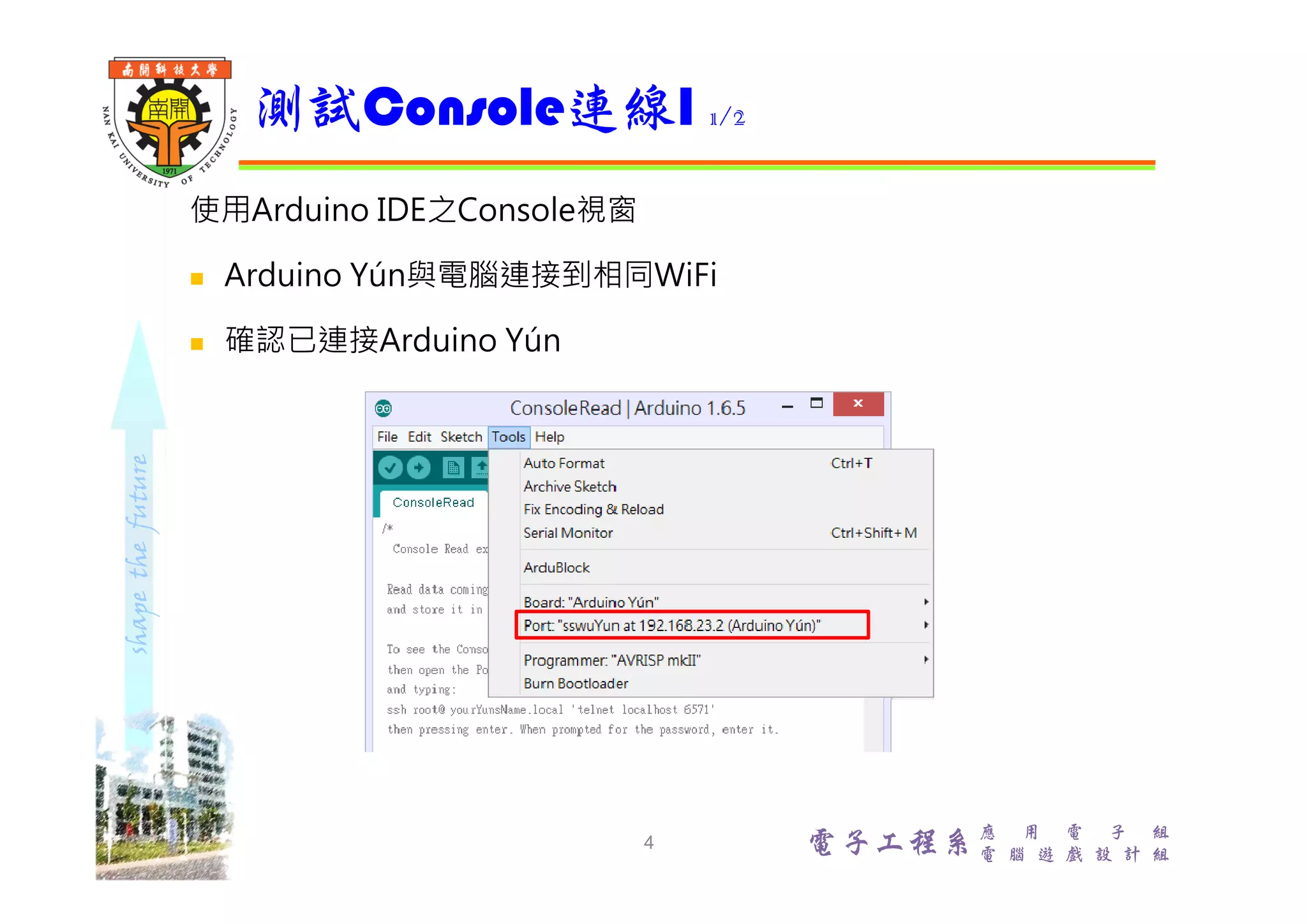

使用Arduino IDE之Console視窗
Arduino Yún與電腦連接到相同WiFi
確認已連接Arduino Yún
測試Console連線I 1/2
6
- 8. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組

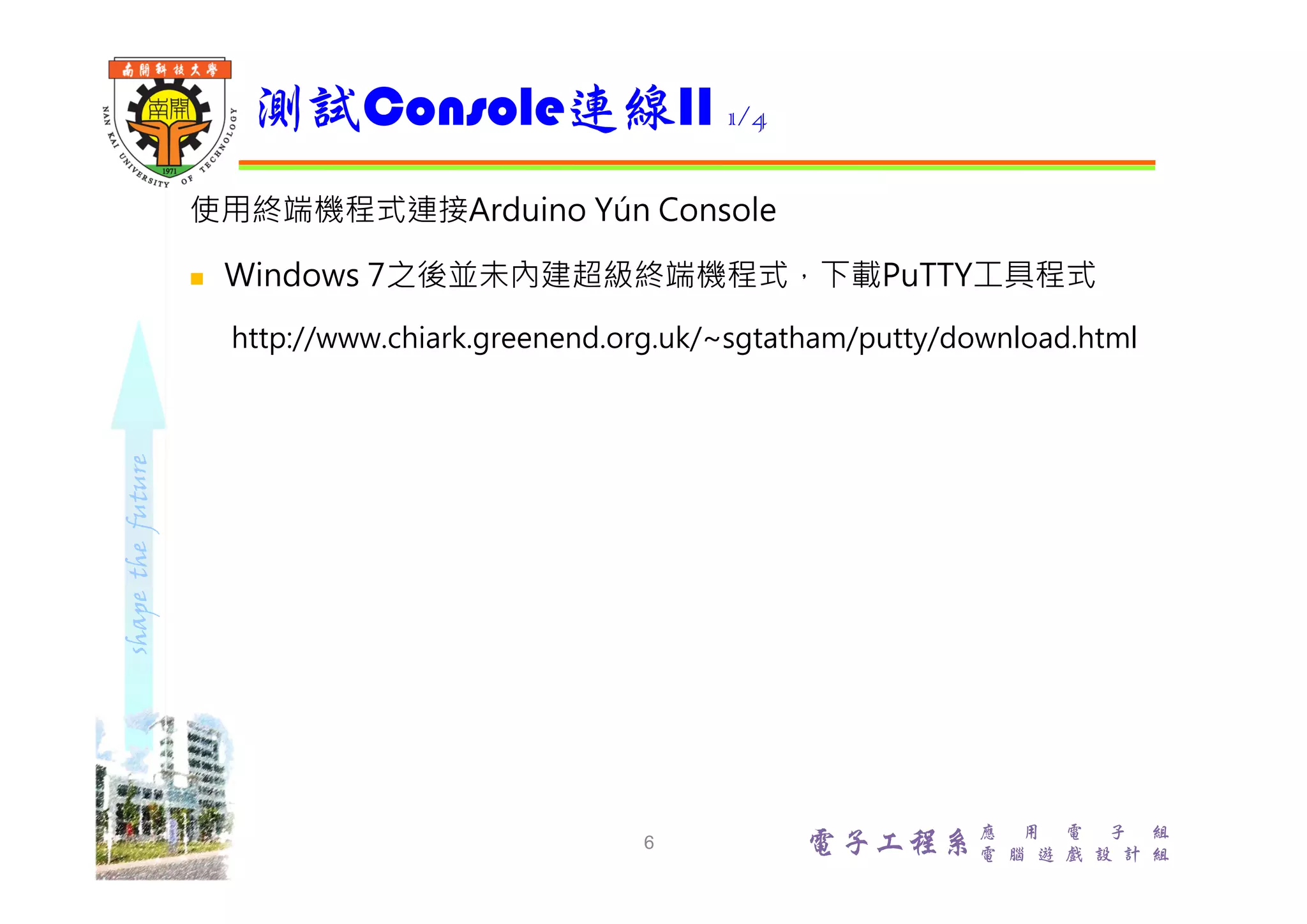

使用終端機程式連接Arduino Yún Console
Windows 7之後並未內建超級終端機程式,下載PuTTY工具程式
http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html
測試Console連線II 1/4
8
- 10. shapethefuture
電子工程系
應 用 電 子 組
電 腦 遊 戲 設 計 組

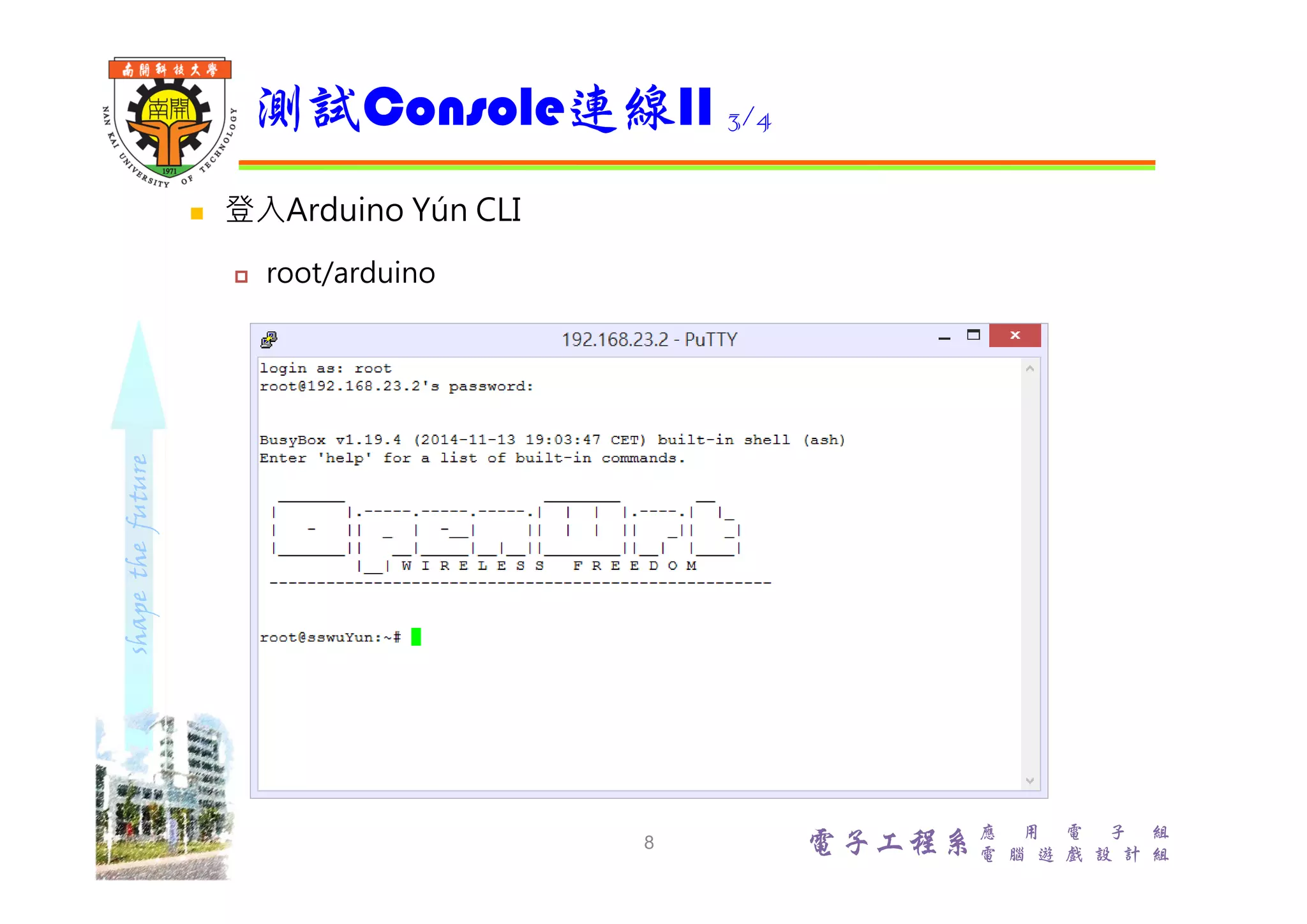

登入Arduino Yún 命令列界面(command-line interface,CLI)
root/arduino
測試Console連線II 3/4
10
