![安裝 driver，請把 7688 接上電腦
• 在 Windows 裝置管理
員中會被歸類在[其他
裝置] 中。
• linkit_smart_7688.inf
在懶人包裡面，指到這
個位置即可](https://image.slidesharecdn.com/151229linkit7688-151230020307/85/LinkIt-Smart-7688-Duo-and-MCS-basics-17-320.jpg)
![更新韌體
• http://download.labs.mediatek.com/MediaTek_LinkIt_Sm
art_7688_Firmware，目前最新版本為 0.9.2
• 由 Web UI 點選 [UPGRADE FIRMWARE] 後選到上述檔
案 [lks7688.img] 即可。](https://image.slidesharecdn.com/151229linkit7688-151230020307/85/LinkIt-Smart-7688-Duo-and-MCS-basics-30-320.jpg)
![如何 Reset LinkIt Smart 7688
透過板子上的按鈕
• 插上電源後請稍等約2分
鐘等開機
• 按著板子上的 Wifi 鈕 20
秒。
• 放開後，就會開始看到橘
色燈閃爍代表 reset 中
• 靜置一段時間後，觀察是
否有新
的 LinkIt_Smart_7688_X
XXXXX 之 AP 出現，若有
代表即完成。
透過 WebUI
• 進去 WebUI 後，點選頁
面最下方的 [Reset]
• 稍後 2~3 min 即可完成。](https://image.slidesharecdn.com/151229linkit7688-151230020307/85/LinkIt-Smart-7688-Duo-and-MCS-basics-32-320.jpg)
![如何自定義 AP SSID
• 準備一個 USB 隨身碟與 micro USB 轉接線
• 於 USB 根目錄下新增一個名為[lks7688.cfg]
ASCII 文字檔，檔案內容：
– wifi_ssid=THE_AP_SSID
– wifi_key=THE_AP_PASSWORD
• 將 USB隨身碟插入 7688 USB host 之後開機。
– 按住 WiFi 鈕
– 按下一次 MPU reset 鈕
– 在 WiFi LED 亮起之後放開 WiFi 鈕
• 影片](https://image.slidesharecdn.com/151229linkit7688-151230020307/85/LinkIt-Smart-7688-Duo-and-MCS-basics-34-320.jpg)
Uploaded byCAVEDU Education
LinkIt Smart 7688 Duo and MCS basics
文档详细介绍了 LinkIt Smart 7688 Duo 的硬件和软件设置，包括开发环境配置、Wi-Fi 设置、固件更新及与 Mediatek Cloud Sandbox (MCS) 的连接。用户可通过 Arduino IDE 和终端命令行进行编程和测试，执行 LED 控制与数据传输等操作。文档还提供了故障排除技巧和扩展功能的说明。
More Related Content
Similar to LinkIt Smart 7688 Duo and MCS basics
LinkIt Smart 7688 Duo and MCS basics
- 1. LinkIt Smart 7688Duo 物聯網 IoT 體驗夜 懶人包載點 CAVEDU 曾吉弘 151229

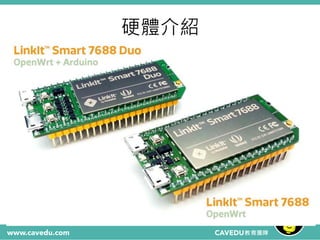

- 2.

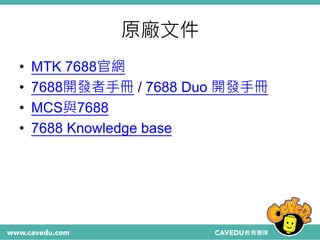

- 3. 原廠文件 • MTK 7688官網 •7688開發者手冊 / 7688 Duo 開發手冊 • MCS與7688 • 7688 Knowledge base
- 4. 整合型應用 • FPV機器人或四旋翼 • Wifi工程車– Michael Huang • 7688 迷你四驅車 – Makee.io

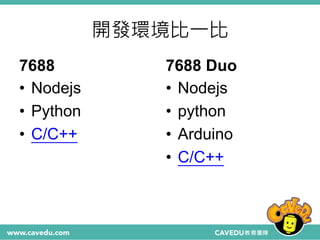

- 5. 開發環境比一比 7688 • Nodejs • Python •C/C++ 7688 Duo • Nodejs • python • Arduino • C/C++
- 6. Seeed 7688 Grove感測器套件包 •1 x Grove - Light Sensor • 1 x Grove - Infrared Emitter • 1 x Grove - Infrared Receiver • 1 x Grove - Encoder • 1 x Grove - Touch Sensor • 1 x Grove - OLED Display 1.12" • 1 x Grove - Temperature & Humidity Sensor • 1 x Grove - Relay • 1 x Grove - Gas Sensor (MQ2) • 1 x IR Remote Control

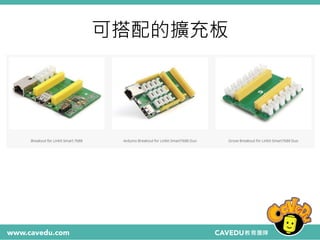

- 7.

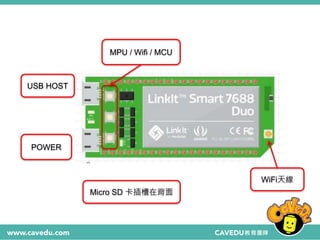

- 8. POWER USB HOST MPU /Wifi / MCU Micro SD 卡插槽在背面 WiFi天線

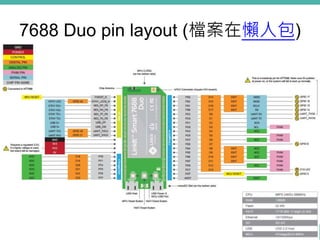

- 9. 7688 Duo pinlayout (檔案在懶人包)
- 10.
- 11.

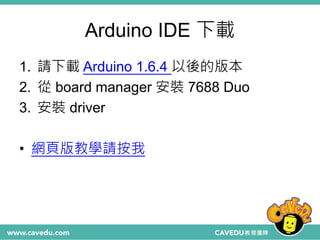

- 12. Arduino IDE 下載 1.請下載 Arduino 1.6.4 以後的版本 2. 從 board manager 安裝 7688 Duo 3. 安裝 driver • 網頁版教學請按我

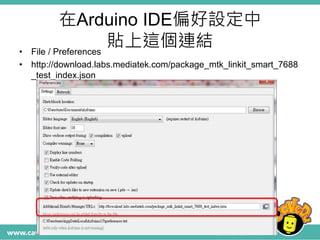

- 13. 在Arduino IDE偏好設定中 貼上這個連結• File/ Preferences • http://download.labs.mediatek.com/package_mtk_linkit_smart_7688 _test_index.json

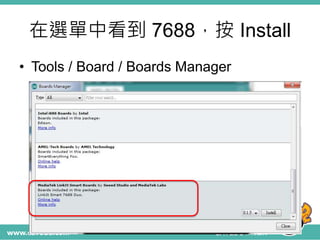

- 14. 在選單中看到 7688，按 Install •Tools / Board / Boards Manager

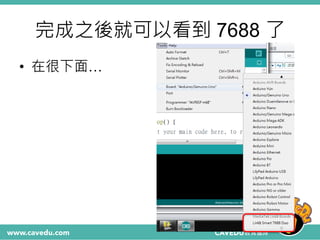

- 15. 完成之後就可以看到 7688 了 •在很下面…

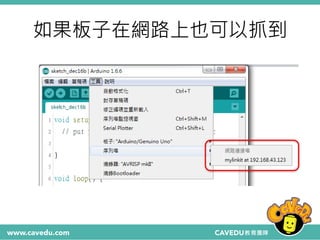

- 16.

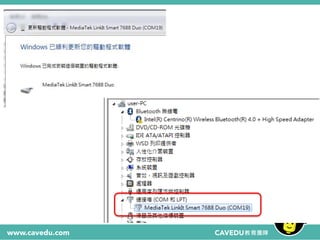

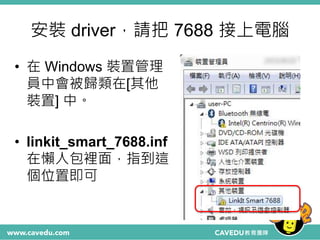

- 17. 安裝 driver，請把 7688接上電腦 • 在 Windows 裝置管理 員中會被歸類在[其他 裝置] 中。 • linkit_smart_7688.inf 在懶人包裡面，指到這 個位置即可
- 19.

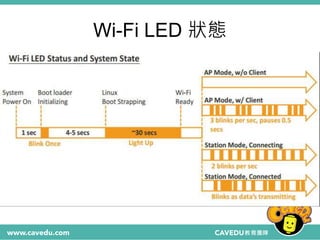

- 20.

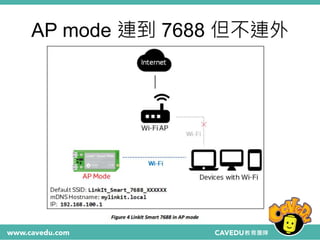

- 21. AP mode 連到7688 但不連外

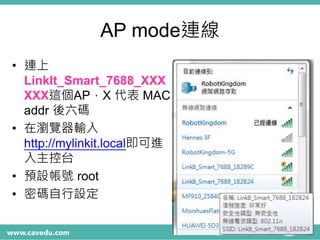

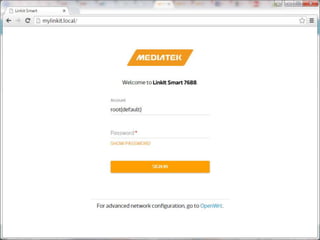

- 22. AP mode連線 • 連上 LinkIt_Smart_7688_XXX XXX這個AP，X代表 MAC addr 後六碼 • 在瀏覽器輸入 http://mylinkit.local即可進 入主控台 • 預設帳號 root • 密碼自行設定

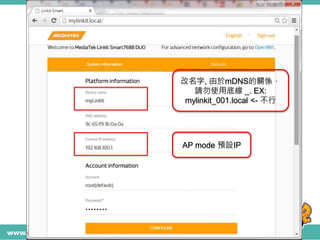

- 24. 基礎組態設定 AP mode 預設IP 改名字,由於mDNS的關係， 請勿使用底線 _. EX: mylinkit_001.local <- 不行
- 25.

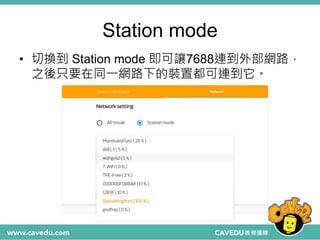

- 26. Station mode • 切換到Station mode 即可讓7688連到外部網路， 之後只要在同一網路下的裝置都可連到它。
- 27.

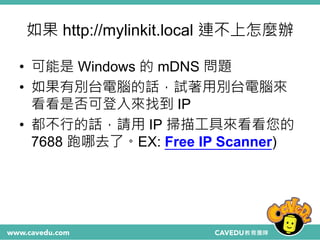

- 28. 如果 http://mylinkit.local 連不上怎麼辦 •可能是 Windows 的 mDNS 問題 • 如果有別台電腦的話，試著用別台電腦來 看看是否可登入來找到 IP • 都不行的話，請用 IP 掃描工具來看看您的 7688 跑哪去了。EX: Free IP Scanner)

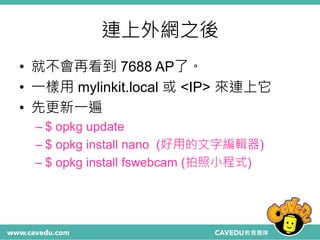

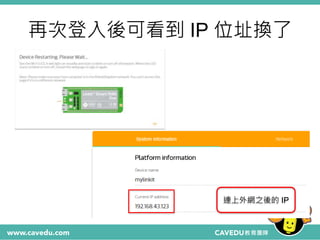

- 29. 連上外網之後 • 就不會再看到 7688AP了。 • 一樣用 mylinkit.local 或 <IP> 來連上它 • 先更新一遍 – $ opkg update – $ opkg install nano (好用的文字編輯器) – $ opkg install fswebcam (拍照小程式)

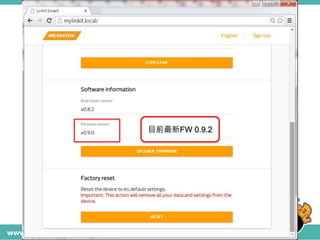

- 30. 更新韌體 • http://download.labs.mediatek.com/MediaTek_LinkIt_Sm art_7688_Firmware，目前最新版本為 0.9.2 •由 Web UI 點選 [UPGRADE FIRMWARE] 後選到上述檔 案 [lks7688.img] 即可。

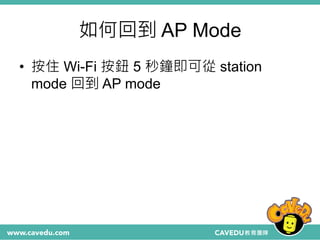

- 31. 如何回到 AP Mode •按住 Wi-Fi 按鈕 5 秒鐘即可從 station mode 回到 AP mode
- 32. 如何 Reset LinkItSmart 7688 透過板子上的按鈕 • 插上電源後請稍等約2分 鐘等開機 • 按著板子上的 Wifi 鈕 20 秒。 • 放開後，就會開始看到橘 色燈閃爍代表 reset 中 • 靜置一段時間後，觀察是 否有新 的 LinkIt_Smart_7688_X XXXXX 之 AP 出現，若有 代表即完成。 透過 WebUI • 進去 WebUI 後，點選頁 面最下方的 [Reset] • 稍後 2~3 min 即可完成。

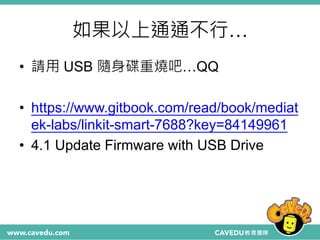

- 33. 如果以上通通不行… • 請用 USB隨身碟重燒吧…QQ • https://www.gitbook.com/read/book/mediat ek-labs/linkit-smart-7688?key=84149961 • 4.1 Update Firmware with USB Drive
- 34. 如何自定義 AP SSID •準備一個 USB 隨身碟與 micro USB 轉接線 • 於 USB 根目錄下新增一個名為[lks7688.cfg] ASCII 文字檔，檔案內容： – wifi_ssid=THE_AP_SSID – wifi_key=THE_AP_PASSWORD • 將 USB隨身碟插入 7688 USB host 之後開機。 – 按住 WiFi 鈕 – 按下一次 MPU reset 鈕 – 在 WiFi LED 亮起之後放開 WiFi 鈕 • 影片

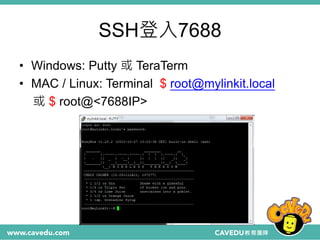

- 35. SSH登入7688 • Windows: Putty或 TeraTerm • MAC / Linux: Terminal $ root@mylinkit.local 或 $ root@<7688IP>
- 36.

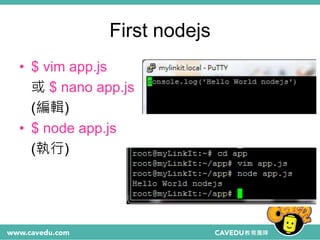

- 37. First nodejs • $vim app.js 或 $ nano app.js (編輯) • $ node app.js (執行)

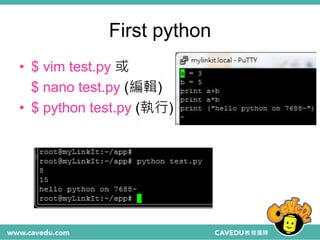

- 38. First python • $vim test.py 或 $ nano test.py (編輯) • $ python test.py (執行)

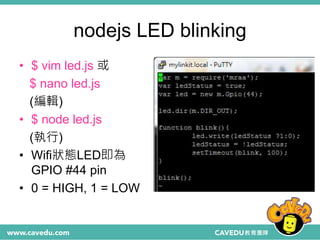

- 39. nodejs LED blinking •$ vim led.js 或 $ nano led.js (編輯) • $ node led.js (執行) • Wifi狀態LED即為 GPIO #44 pin • 0 = HIGH, 1 = LOW
- 40.
- 41.

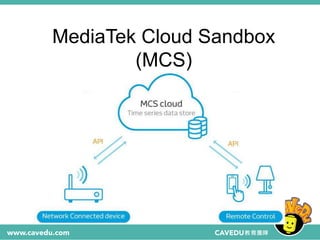

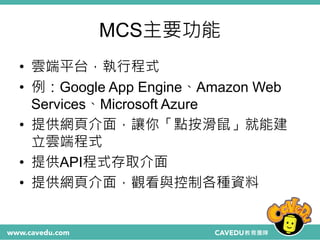

- 42. MCS主要功能 • 雲端平台，執行程式 • 例：GoogleApp Engine、Amazon Web Services、Microsoft Azure • 提供網頁介面，讓你「點按滑鼠」就能建 立雲端程式 • 提供API程式存取介面 • 提供網頁介面，觀看與控制各種資料

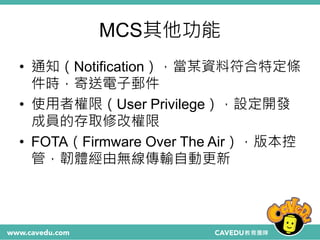

- 43. MCS其他功能 • 通知（Notification），當某資料符合特定條 件時，寄送電子郵件 • 使用者權限（UserPrivilege），設定開發 成員的存取修改權限 • FOTA（Firmware Over The Air），版本控 管，韌體經由無線傳輸自動更新
- 44. 目標 • 到MCS註冊帳號 • 建立網頁應用程式（webapplication） • 透過MCS REST API進行溝通 • LinkIt 家族開發板、手機、瀏覽器

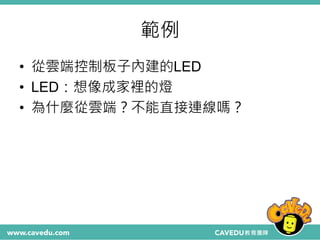

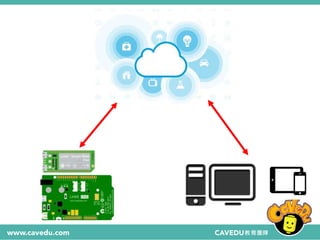

- 45. 範例 • 從雲端控制板子內建的LED • LED：想像成家裡的燈 •為什麼從雲端？不能直接連線嗎？

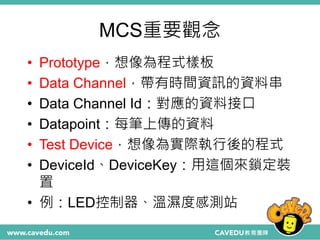

- 47. MCS重要觀念 • Prototype，想像為程式樣板 • DataChannel，帶有時間資訊的資料串 • Data Channel Id：對應的資料接口 • Datapoint：每筆上傳的資料 • Test Device，想像為實際執行後的程式 • DeviceId、DeviceKey：用這個來鎖定裝 置 • 例：LED控制器、溫濕度感測站

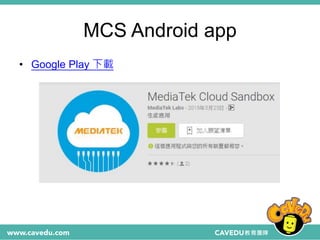

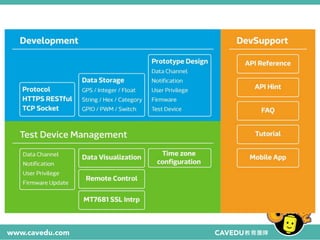

- 49. MCS Android app •Google Play 下載
- 50.
- 51. MCS 重要選項 • Console：主控台 •Development： 建立Prototype、新增修改Data channel、查詢Data channel Id • Test Devices： 查詢DeviceId、DeviceKey • Resources： 教學文件、參考資料 • Resources：常見問題、論壇、回饋
- 52.

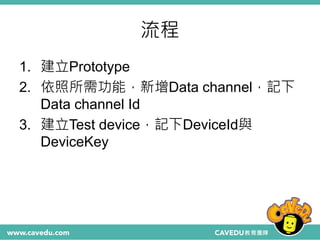

- 53. 流程 1. 建立Prototype 2. 依照所需功能，新增Datachannel，記下 Data channel Id 3. 建立Test device，記下DeviceId與 DeviceKey

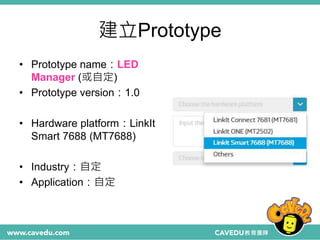

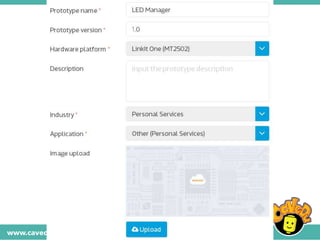

- 54. 建立Prototype • Prototype name：LED Manager(或自定) • Prototype version：1.0 • Hardware platform：LinkIt Smart 7688 (MT7688) • Industry：自定 • Application：自定
- 56. Data channel 資料頻道 •Controller型：可控制 • Display型：僅能顯示
- 57. 目前有哪些類型？ Controller • ON/OFF • Category •Integer • Float • Hex • String • GPS • GPIO • PWM • Analog • GamePad Display • ON/OFF • Category • Integer • Float • Hex • String • GPS • GPIO • PWM

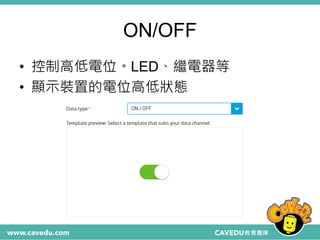

- 58.

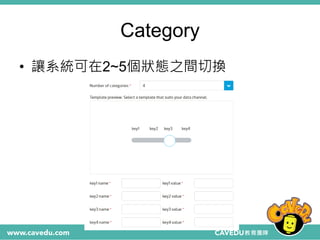

- 59.
- 60. Integer / Float/ Hex • 傳整數/浮點數/16進位值給裝置 • 顯示裝置的數值參數。各種感測器

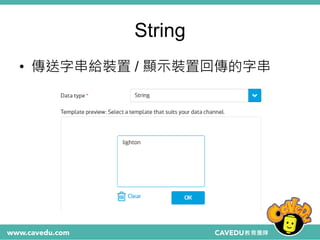

- 61. String • 傳送字串給裝置 /顯示裝置回傳的字串

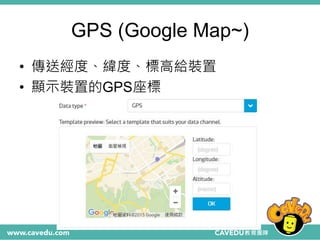

- 62. GPS (Google Map~) •傳送經度、緯度、標高給裝置 • 顯示裝置的GPS座標

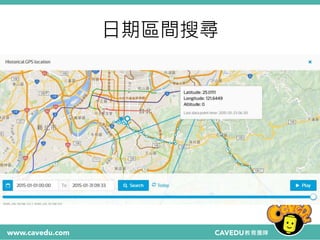

- 63.

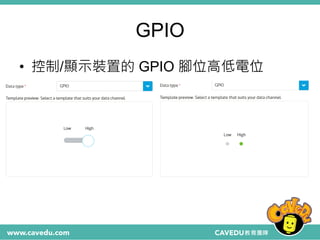

- 64. GPIO • 控制/顯示裝置的 GPIO腳位高低電位

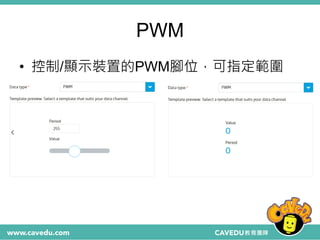

- 65.
- 66.

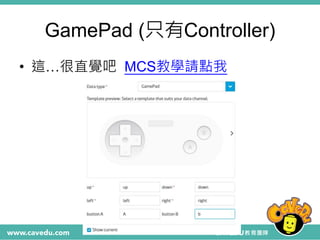

- 67. GamePad (只有Controller) • 這…很直覺吧MCS教學請點我

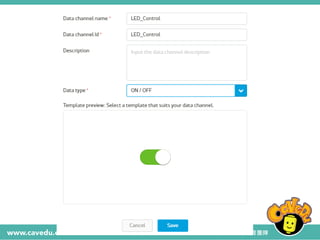

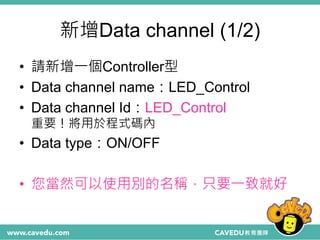

- 68. 新增Data channel (1/2) •請新增一個Controller型 • Data channel name：LED_Control • Data channel Id：LED_Control 重要！將用於程式碼內 • Data type：ON/OFF • 您當然可以使用別的名稱，只要一致就好

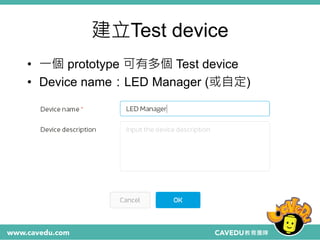

- 70. 建立Test device • 一個prototype 可有多個 Test device • Device name：LED Manager (或自定)

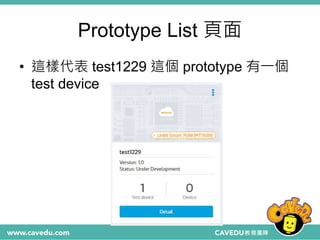

- 71. Prototype List 頁面 •這樣代表 test1229 這個 prototype 有一個 test device
- 72. 請到Development/Test Devices • 找出您剛剛建立的test device: LED Manager

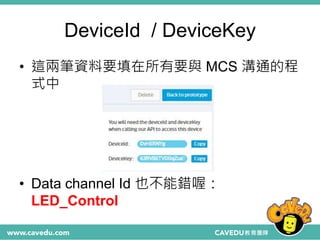

- 73. DeviceId / DeviceKey •這兩筆資料要填在所有要與 MCS 溝通的程 式中 • Data channel Id 也不能錯喔： LED_Control
- 74. MCS + LED閃爍 nodejs 與 python 各自要安裝模組 請打開本日資料夾的 mcsled(js).txt / mcsled(py).txt 複製到 7688 的 nano 裡即可

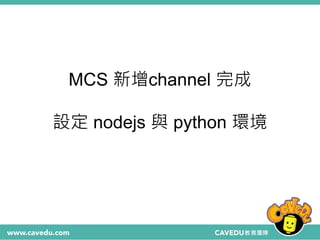

- 75. MCS 新增channel 完成 設定nodejs 與 python 環境
- 76. MCSjs modules 7688 需要用到MCSjsmodule，這是一個 HTTP request library。使用 npm 即可安裝。 1. 請確認您的 7688 連上網路(station mode)後 SSH 登入它 2. 建立一個名為 app 的資料夾：$ mkdir app 3. 切換到 app 下：$ cd app 4. npm 初始化：$ npm init 5. 使用 npm 來安裝模組(需要一點時間)： $ npm install mcsjs

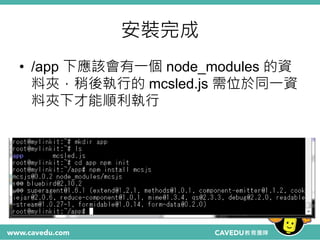

- 77. 安裝完成 • /app 下應該會有一個node_modules 的資 料夾，稍後執行的 mcsled.js 需位於同一資 料夾下才能順利執行

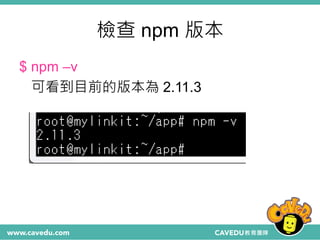

- 78. 檢查 npm 版本 $npm –v 可看到目前的版本為 2.11.3
- 79. mcsled.js • 打開下載資料夾中的 mcsled(js).txt •然後在 7688 terminal 中，進入剛剛建立的 /app 資料夾，輸入 $ nano mcsled.js • 在 nano 中貼入內容，並修改 deviceId / deviceKey，如下頁

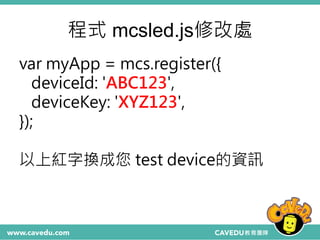

- 80. 程式 mcsled.js修改處 var myApp= mcs.register({ deviceId: 'ABC123', deviceKey: 'XYZ123', }); 以上紅字換成您 test device的資訊

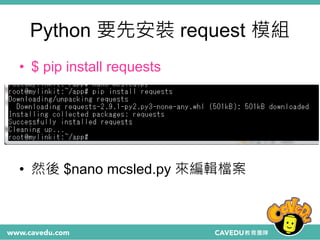

- 81. Python 要先安裝 request模組 • $ pip install requests • 然後 $nano mcsled.py 來編輯檔案
- 82. 程式 mcsled.py修改處 DEVICE_INFO ={ 'device_id' : 'YOUR_DEVICE_ID', 'device_key' : 'YOUR_DEVICE_KEY' } 以上紅字換成您 test device的資訊

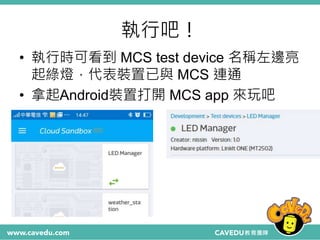

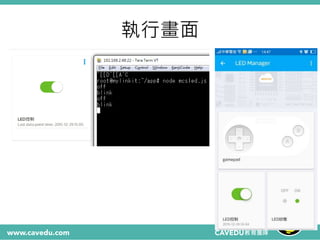

- 83. 執行吧！ • 執行時可看到 MCStest device 名稱左邊亮 起綠燈，代表裝置已與 MCS 連通 • 拿起Android裝置打開 MCS app 來玩吧
- 84.
- 85.

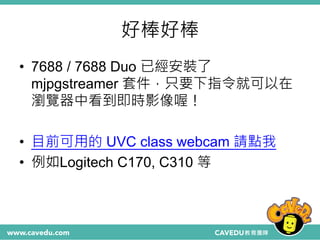

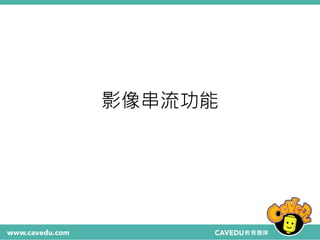

- 86. 好棒好棒 • 7688 /7688 Duo 已經安裝了 mjpgstreamer 套件，只要下指令就可以在 瀏覽器中看到即時影像喔！ • 目前可用的 UVC class webcam 請點我 • 例如Logitech C170, C310 等
- 87. 如何確定裝置已抓到 • $ cd/dev • $ ls • 看到 /video0 就是了
- 88. 影像串流 • 在 termninal輸入：$ mjpg_streamer -i "input_uvc.so -d /dev/video0 -r 640x480 -f 25" -o "output_http.so -p 8080 - w /www/webcam" & • 如果出現 v4l2 Fatal Error 或類似訊息請重新啟動 7688

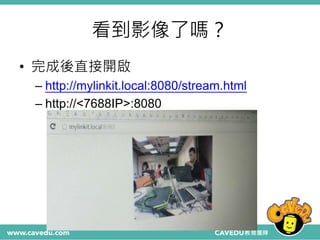

- 89. 看到影像了嗎？ • 完成後直接開啟 – http://mylinkit.local:8080/stream.html –http://<7688IP>:8080

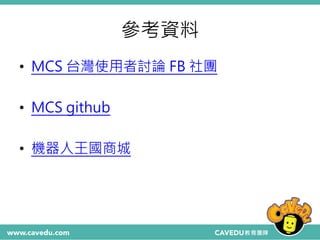

- 90. 參考資料 • MCS 台灣使用者討論FB 社團 • MCS github • 機器人王國商城
