mBlock積木式設計程式
该文档介绍了mBlock编程工具的设计与功能，包括基础程序设计概念、不同类型的指令积木和游戏设计示例。它强调了使用积木式编程来帮助初学者训练逻辑思维的优势。文档还详细说明了如何操作mBlock界面及其各项功能的应用。
![[科科營]資工程式試作](https://cdn.slidesharecdn.com/ss_thumbnails/expcs-130707071213-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
mBlock積木式設計程式
- 1. mBlock積木式設計程式 Revised on September22, 2019 程式設計概論 mBlock操作介面 mBlock指令積木 設計打磚塊遊戲 設計猜數字遊戲 設計取物遊戲 擴充網路傳輸指令
- 2. 使用某種程式語言，根據你的想法，完成特定工作 找出年紀最小的同學? 兩兩比對生日，年紀小的繼續兩兩比對 分成幾組，先找出各組年紀最小的同學，再出來比對 設臨界值篩選，調整臨界值再篩選 … 程式設計概論 1/6 2 可使用不同的程式語言 可用不同的方法 滿足功能需求

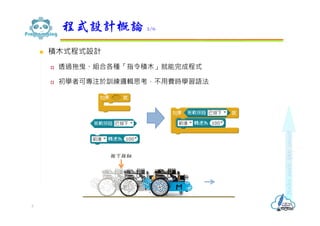

- 3. 積木式程式設計 透過拖曳、組合各種「指令積木」就能完成程式 初學者可專注於訓練邏輯思考，不用費時學習語法 程式設計概論 2/6 3 按下按鈕

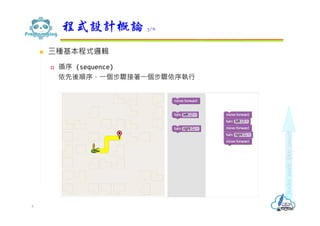

- 4. 三種基本程式邏輯 循序(sequence) 依先後順序，⼀個步驟接著⼀個步驟依序執⾏ 程式設計概論 3/6 4

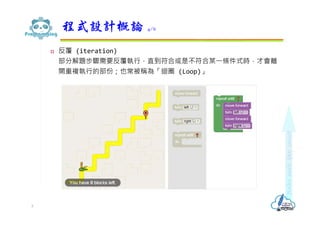

- 5. 反覆 (iteration) 部分解題步驟需要反覆執⾏，直到符合或是不符合某⼀條件式時，才會離 開重複執⾏的部份；也常被稱為「迴圈(Loop)」 程式設計概論 4/6 5
- 6.

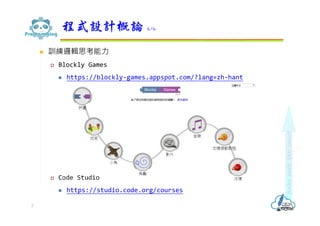

- 7. 訓練邏輯思考能力 BlocklyGames https://blockly-games.appspot.com/?lang=zh-hant Code Studio https://studio.code.org/courses 程式設計概論 6/6 7
- 8. 下載mBlock安裝程式 http://www.mblock.cc/ 執⾏所下載的安裝檔 選擇安裝語言，其餘使用預設值安裝即可 安裝mBlock IDE 8
- 9.
- 10. 讓角色展演程式動作的空間 (動畫場景) 每個角色依據程式區的指令積木組合 (腳本)，展現腳本的執⾏結果 舞台大小480*360，正中央為座標中心點 舞台區 1/2 10 (0, 0) (0, 180) (0, -180) (-240, 0) (240, 0) 執行程式 停止執行程式切換為全螢幕顯示 中心點

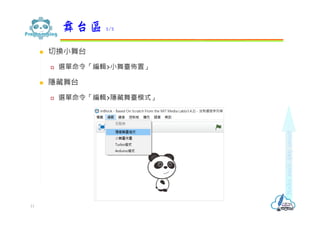

- 11. 切換小舞台 選單命令「編輯>小舞臺佈置」 隱藏舞台 選單命令「編輯>隱藏舞臺模式」 舞台區 2/2 11

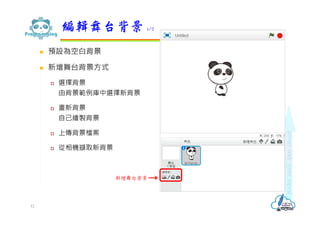

- 12. 預設為空白背景 新增舞台背景方式 選擇背景 由背景範例庫中選擇新背景 畫新背景 自己繪製背景 上傳背景檔案 從相機擷取新背景 編輯舞台背景 1/2 12 新增舞台背景
- 13.
- 14. 切換到音效頁籤 新增音效方式 從音效庫中選擇音效 使用麥克風錄製音效 上傳音效檔案 編輯舞台音效 14 音效來源 刪除音效 播放時間 調整音效效果 錄音

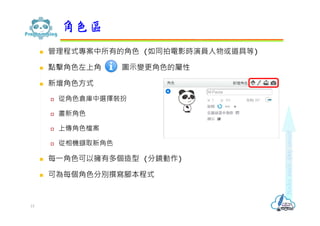

- 15. 管理程式專案中所有的角色 (如同拍電影時演員人物或道具等) 點擊角色左上角 圖示變更角色的屬性 新增角色方式 從角色倉庫中選擇裝扮 畫新角色 上傳角色檔案 從相機擷取新角色 每⼀角色可以擁有多個造型 (分鏡動作) 可為每個角色分別撰寫腳本程式 角色區 15
- 16.

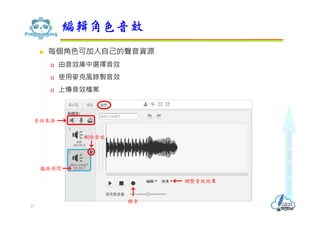

- 17. 每個角色可加入自己的聲音資源 由音效庫中選擇音效 使用麥克風錄製音效 上傳音效檔案 編輯角色音效 17 音效來源 刪除音效 播放時間 調整音效效果 錄音

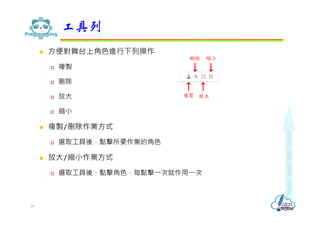

- 18. 方便對舞台上角色進⾏下列操作 複製 刪除 放大 縮小 複製/刪除作業方式 選取工具後，點擊所要作業的角色 放大/縮小作業方式 選取工具後，點擊角色，每點擊⼀次就作用⼀次 工具列 18 複製 放大 刪除 縮小
- 19. 以滑鼠拖曳指令積木到程式區組合即可 刪除指令積木 將指令積木拉曳回積木區 指令積木快顯功能表>刪除 複製指令積木 指令積木快顯功能表>複製 程式區 19
- 20.
- 21. 控制角色的移動、方向、旋轉及位置 動作指令積木 1/2 21 使角色移動指定的位移(預設值10步，即10單位) 使角色順時針旋轉，預設旋轉15度 使角色逆時針旋轉，預設旋轉15度 使角色面向指定方向 使角色面向滑鼠游標或其它角色的位置 使角色移動到指定位置 使角色移動到滑鼠游標或其它角色的位置 使角色在指定時間內移動到指定位置 使角色x座標改變指定值 將角色x座標重設為指定值 使角色y座標改變指定值 將角色y座標重設為指定值
- 22.
- 23.

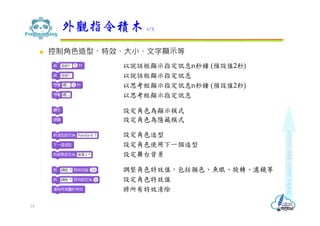

- 24. 控制角色造型、特效、大小、文字顯示等 外觀指令積木 1/2 24 以說話框顯示指定訊息n秒鐘(預設值2秒) 以說話框顯示指定訊息 以思考框顯示指定訊息n秒鐘 (預設值2秒) 以思考框顯示指定訊息 設定角色為顯示模式 設定角色為隱藏模式 設定角色造型 設定角色使用下一個造型 設定舞台背景 調整角色特效值，包括顏色、魚眼、旋轉、濾鏡等 設定角色特效值 將所有特效清除
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32.

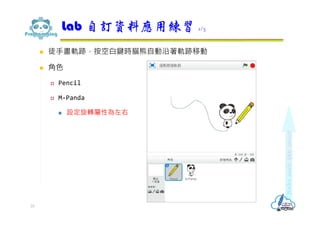

- 33. 徒手畫軌跡，按空白鍵時貓熊自動沿著軌跡移動 角色 Pencil M-Panda 設定旋轉屬性為左右 Lab 自訂資料應用練習 1/3 33

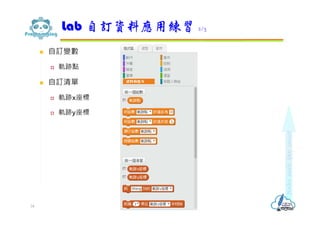

- 34. 自訂變數 軌跡點 自訂清單 軌跡x座標 軌跡y座標 Lab 自訂資料應用練習 2/3 34
- 35. Pencil程式碼 M-Panda程式碼 Lab 自訂資料應用練習 3/3 35

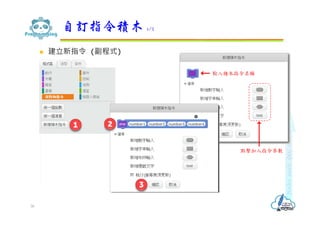

- 36. 建立新指令 (副程式) 自訂指令積木1/2 36 點擊加入指令參數 輸入積木指令名稱

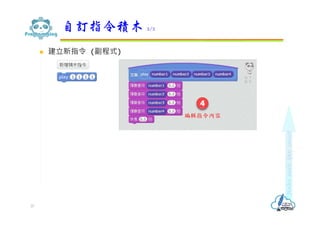

- 37. 建立新指令 (副程式) 自訂指令積木2/2 37 編輯指令內容
- 38.
- 39.

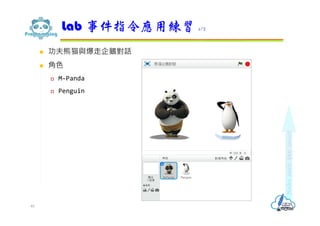

- 40. 功夫熊猫與爆走企鵝對話 角色 M-Panda Penguin Lab 事件指令應用練習 1/2 40

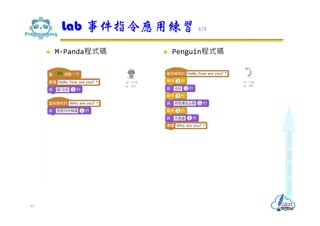

- 41. M-Panda程式碼 Penguin程式碼 Lab 事件指令應用練習 2/2 41
- 42.
- 43.

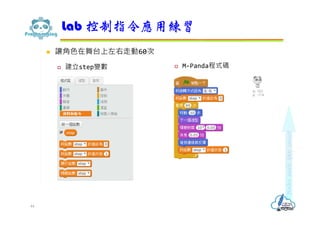

- 44. 讓角色在舞台上左右走動60次 建立step變數 M-Panda程式碼 Lab 控制指令應用練習 44
- 45.
- 46.
- 47.
- 48.
- 49.

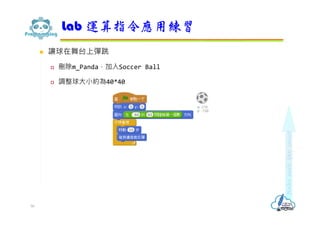

- 50. 讓球在舞台上彈跳 刪除m_Panda，加入SoccerBall 調整球大小約為40*40 Lab 運算指令應用練習 50
- 51.
- 52.

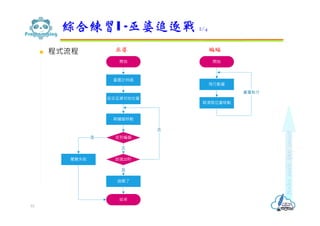

- 53. 程式流程 綜合練習I -巫婆追逐戰2/4 53 巫婆 蝙蝠
- 54. 設計舞台 刪除貓熊角色 加入desert背景 新增Bat、Witch角色，調 整角色至適當大小 將巫婆及蝙蝠旋轉方式設為 左-右 綜合練習I -巫婆追逐戰 3/4 54

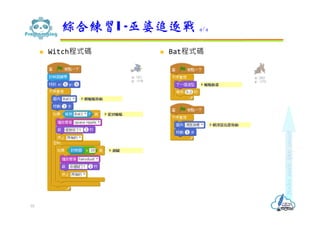

- 55. Witch程式碼 Bat程式碼 綜合練習I -巫婆追逐戰 4/4 55
- 56.

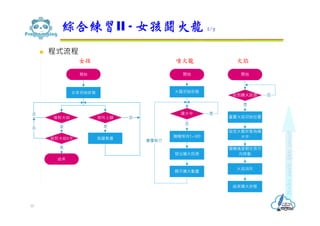

- 57. 程式流程 綜合練習II -女孩鬪火龍 2/7 57 女孩 噴火龍 火焰 開始 跳躍動畫 女孩初始狀態 按向上鍵碰到火焰 碰到火焰5次 是否 否 否 結束 是 是

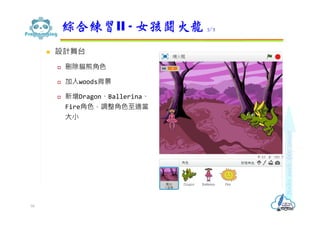

- 58. 設計舞台 刪除貓熊角色 加入woods背景 新增Dragon、Ballerina、 Fire角色，調整角色至適當 大小 綜合練習II - 女孩鬪火龍 3/7 58
- 59. 建立變數 firing記錄是否噴火中 hit 記錄玩家被擊中次數 Ballerina角色建立jump積木指令 綜合練習II - 女孩鬪火龍 4/7 59

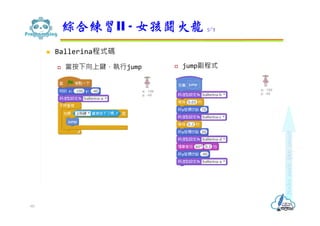

- 60. Ballerina程式碼 當按下向上鍵，執⾏jump jump副程式 綜合練習II - 女孩鬪火龍 5/7 60

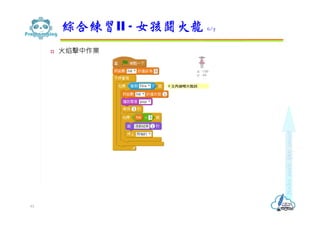

- 61. 火焰擊中作業 綜合練習II -女孩鬪火龍 6/7 61

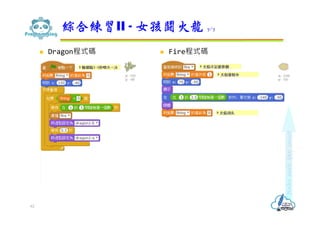

- 62. Dragon程式碼 Fire程式碼 綜合練習II - 女孩鬪火龍 7/7 62

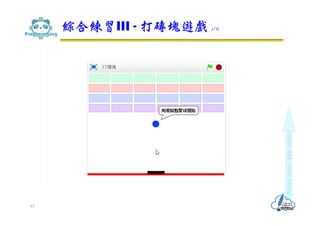

- 63. 綜合練習III - 打磚塊遊戲1/6 63
- 64. 設計舞台 刪除貓熊角色 畫新角色 名稱block ⻑方形 75 * 30 4種顏色造形 綜合練習III - 打磚塊遊戲 2/6 64 以左上角為造形中心點
- 65. 畫新角色 名稱ball 圓形 25 * 25 藍色 畫新角色 名稱bar 圓形 60 * 10 黑色 在背景底部畫⼀條⽔平紅線 綜合練習III - 打磚塊遊戲 3/6 65
- 66. bar程式碼 綜合練習III -打磚塊遊戲 4/6 66

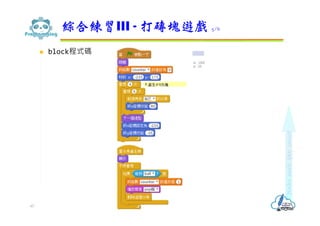

- 67. block程式碼 綜合練習III -打磚塊遊戲 5/6 67
- 68. ball程式碼 綜合練習III -打磚塊遊戲 6/6 68

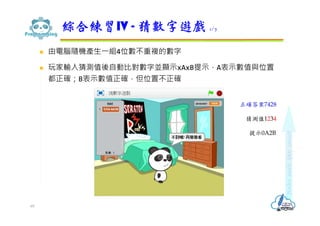

- 69. 由電腦隨機產生⼀組4位數不重複的數字 玩家輸入猜測值後自動比對數字並顯示xAxB提示，A表示數值與位置 都正確；B表示數值正確，但位置不正確 綜合練習IV- 猜數字遊戲 1/7 69 正確答案7428 猜測值1234 提示0A2B

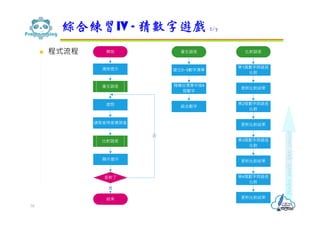

- 70. 程式流程 綜合練習IV -猜數字遊戲 2/7 70
- 71. 建立變數 A儲存比對結果 B 儲存比對結果 answer 儲存答案值 guess 儲存使用者猜測值 i 計數用 j 計數用 綜合練習IV - 猜數字遊戲 3/7 71
- 72. 建立清單 hint儲存猜測值及提示 numbers 提供亂數產生答案用 綜合練習IV - 猜數字遊戲 4/7 72
- 73. 主程式 產生答案值 讀取使用者輸入猜測值 比對並顯示結果 綜合練習IV - 猜數字遊戲 5/7 73

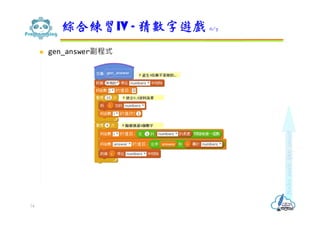

- 74. gen_answer副程式 綜合練習IV -猜數字遊戲 6/7 74

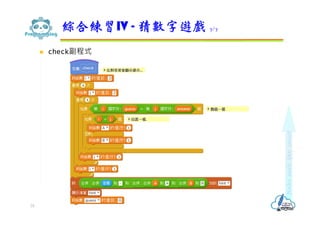

- 75. check副程式 綜合練習IV -猜數字遊戲 7/7 75

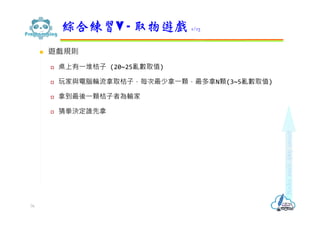

- 76. 遊戲規則 桌上有⼀堆桔⼦(20~25亂數取值) 玩家與電腦輪流拿取桔⼦，每次最少拿⼀顆，最多拿N顆(3~5亂數取值) 拿到最後⼀顆桔⼦者為輸家 猜拳決定誰先拿 綜合練習V - 取物遊戲 1/13 76
- 77. 怎麼拿才會贏? 以最多拿3個為例 拿取數 = (總數-1)取(最大拿取數+1)之餘數 take = (total-1) % (max_take+1); 如果計算結果為0則隨機取1~max_take 綜合練習V - 取物遊戲 2/13 玩家 1 2 3 電腦 1~3 1~3 1~3 一個回合 2,3,4 3,4,5 4,5,6 77 1 2 3 4 1 2 3 5 6 73 4 1 2 1 2 3 1 2 3 3 1 2 3

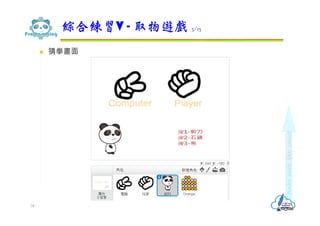

- 78. 猜拳畫面 綜合練習V -取物遊戲 3/13 78

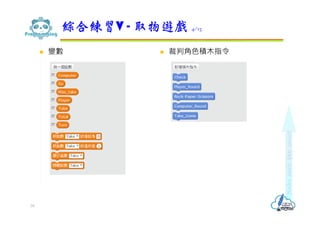

- 79. 變數 裁判角色積木指令 綜合練習V - 取物遊戲 4/13 79
- 80. 電腦角色造型 電腦角色程式碼 綜合練習V - 取物遊戲 5/13 80

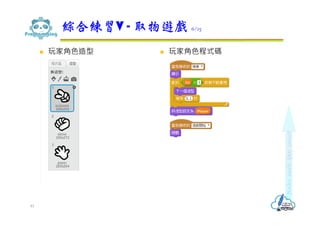

- 81. 玩家角色造型 玩家角色程式碼 綜合練習V - 取物遊戲 6/13 81

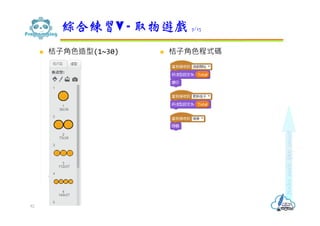

- 82. 桔⼦角色造型(1~30) 桔⼦角色程式碼 綜合練習V - 取物遊戲 7/13 82

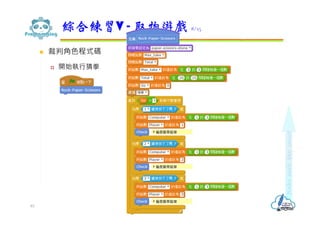

- 83. 裁判角色程式碼 開始執⾏猜拳 綜合練習V- 取物遊戲 8/13 83
- 84. 檢查猜拳結果 綜合練習V -取物遊戲 9/13 84
- 85. 取物遊戲畫面 綜合練習V -取物遊戲 10/13 85
- 86. 取物遊戲 初始設定及遊戲迴圏 綜合練習V- 取物遊戲 11/13 86
- 87. 玩家回合作業 綜合練習V -取物遊戲 12/13 87
- 88. 電腦回合作業 綜合練習V -取物遊戲 13/13 88
- 89.

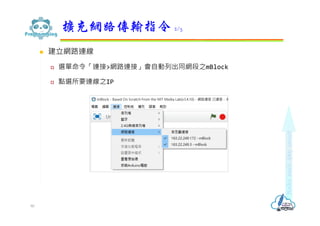

- 90. 建立網路連線 選單命令「連接>網路連接」會自動列出同網段之mBlock 點選所要連線之IP 擴充網路傳輸指令 2/5 90
- 91.

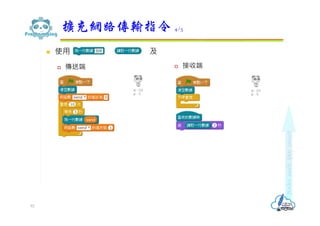

- 92. 使用 及 傳送端 接收端 擴充網路傳輸指令 4/5 92

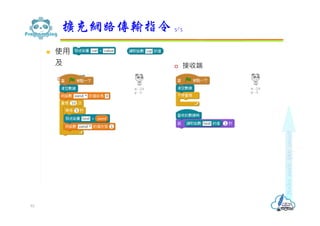

- 93. 使用 及 傳送端 接收端 擴充網路傳輸指令 5/5 93

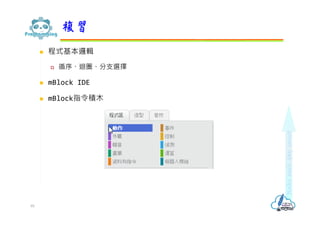

- 94. 程式基本邏輯 循序、迴圏、分支選擇 mBlock IDE mBlock指令積木 複習 95
