8380 jobsheet praktikum

Dokumen tersebut berisi ringkasan tujuan dan prosedur dari 7 percobaan yang dilakukan dalam praktikum Dasar Elektrik II. Percobaan tersebut meliputi pengukuran penyearah setengah gelombang dan jembatan, pengukuran karakteristik transistor pada rangkaian common base, common emitter dan common collector, penggunaan thyristor sebagai saklar, serta pengontrolan lampu dimmer menggunakan TRIAC.

Embed presentation

Download to read offline

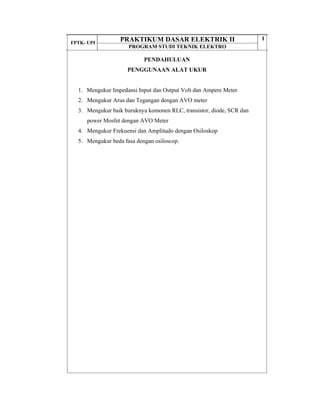

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 1 PENDAHULUAN PENGGUNAAN ALAT UKUR 1. Mengukur Impedansi Input dan Output Volt dan Ampere Meter 2. Mengukur Arus dan Tegangan dengan AVO meter 3. Mengukur baik buruknya komonen RLC, transistor, diode, SCR dan power Mosfet dengan AVO Meter 4. Mengukur Frekuensi dan Amplitudo dengan Osiloskop 5. Mengukur beda fasa dengan osiloscop.
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 2 PERCOBAAN 1 Penyearah Gelombang Setengah Tujuan Percobaan : 1. Mengetahui prinsip penyearah setengah gelombang tanpa menggunakan kapasitor. 2. Mengetahui prinsip penyearah setengah gelombang menggunakan kapasitor. Rangkaian Alat dan Bahan 1. Dioda IN 4007 1 buah 2. Resistor RL = 10 K 1 buah 3. Kapasitor : a. CL = 0,47 uF b. Cl = 4,7 uF c. CL = 100 uF 4. Voltmeter impedansi rendah 5. Voltmeter impedansi tinggi 6. Osiloskop Langkah-langkah percobaan A. Rangkaian Penyearah Setengah Gelombang Tanpa Menggunakan Kapasitor 1. Rangkai cirkuit seperti pada gambar tanpa menggunakan kapasitor. 2. Atur tegangan U1 sampai 20 V dan ukurlah U1 dan U2 ( tuliskan hasilnya pada tabel 1). RLCL + - U2 + - U1 D1 DIODE

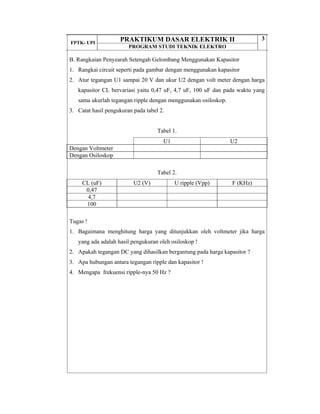

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 3 B. Rangkaian Penyearah Setengah Gelombang Menggunakan Kapasitor 1. Rangkai circuit seperti pada gambar dengan menggunakan kapasitor 2. Atur tegangan U1 sampai 20 V dan ukur U2 dengan volt meter dengan harga kapasitor CL bervariasi yaitu 0,47 uF, 4,7 uF, 100 uF dan pada waktu yang sama ukurlah tegangan ripple dengan menggunakan osiloskop. 3. Catat hasil pengukuran pada tabel 2. Tabel 1. U1 U2 Dengan Voltmeter Dengan Osiloskop Tabel 2. CL (uF) U2 (V) U ripple (Vpp) F (KHz) 0,47 4,7 100 Tugas ! 1. Bagaimana menghitung harga yang ditunjukkan oleh voltmeter jika harga yang ada adalah hasil pengukuran oleh osiloskop ! 2. Apakah tegangan DC yang dihasilkan bergantung pada harga kapasitor ? 3. Apa hubungan antara tegangan ripple dan kapasitor ! 4. Mengapa frekuensi ripple-nya 50 Hz ?

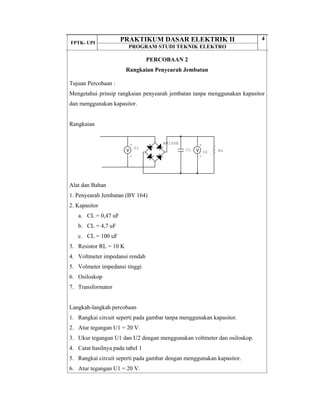

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 4 PERCOBAAN 2 Rangkaian Penyearah Jembatan Tujuan Percobaan : Mengetahui prinsip rangkaian penyearah jembatan tanpa menggunakan kapasitor dan menggunakan kapasitor. Rangkaian Alat dan Bahan 1. Penyearah Jembatan (BY 164) 2. Kapasitor a. CL = 0,47 uF b. CL = 4,7 uF c. CL = 100 uF 3. Resistor RL = 10 K 4. Voltmeter impedansi rendah 5. Volmeter impedansi tinggi 6. Osiloskop 7. Transformator Langkah-langkah percobaan 1. Rangkai circuit seperti pada gambar tanpa menggunakan kapasitor. 2. Atur tegangan U1 = 20 V. 3. Ukur tegangan U1 dan U2 dengan menggunakan voltmeter dan osiloskop. 4. Catat hasilnya pada tabel 1 5. Rangkai circuit seperti pada gambar dengan menggunakan kapasitor. 6. Atur tegangan U1 = 20 V. RL + - U2 + - U1 CL BRIDGE

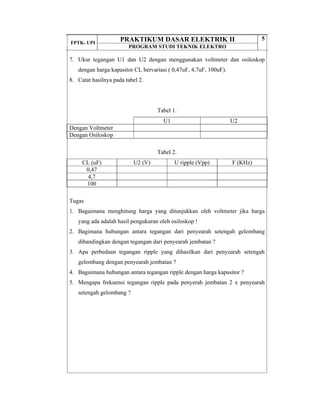

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 5 7. Ukur tegangan U1 dan U2 dengan menggunakan voltmeter dan osiloskop dengan harga kapasitor CL bervariasi ( 0,47uF, 4,7uF, 100uF). 8. Catat hasilnya pada tabel 2. Tabel 1. U1 U2 Dengan Voltmeter Dengan Osiloskop Tabel 2. CL (uF) U2 (V) U ripple (Vpp) F (KHz) 0,47 4,7 100 Tugas 1. Bagaimana menghitung harga yang ditunjukkan oleh voltmeter jika harga yang ada adalah hasil pengukuran oleh osiloskop ! 2. Bagimana hubungan antara tegangan dari penyearah setengah gelombang dibandingkan dengan tegangan dari penyearah jembatan ? 3. Apa perbedaan tegangan ripple yang dihasilkan dari penyearah setengah gelombang dengan penyearah jembatan ? 4. Bagaimana hubungan antara tegangan ripple dengan harga kapasitor ? 5. Mengapa frekuensi tegangan ripple pada penyerah jembatan 2 x penyearah setengah gelombang ?
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 6 PERCOBAAN 3 Rangkaian Common Base Tujuan percobaan : Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output. Rangkaian Alat dan bahan 1. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 (Variable) = 10 K d. R’L (Variable) = 47K e. R3 = 1K f. R4 = 1K 3. Kapasitor : a. 470uF b. 100uF (2 buah) 4. Power suplay DC 5. Function Generator 6. Osiloskop +10V Ke input Osiloskop Ch-1 1 Khz U1 ke input osiloskop Ch-2 U1 U3 + 100uF 47k 40% + 100uF + 470uF R2 10k 40% R3 1k RL 10K R4 1k R1 47K BD130
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 7 Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input = U1 Channel b = output = U2 Atur R2 sehingga Uc = U2 mendekati 5 V selama U1 = 0. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 10mVpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 10mV dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Sambungkan variable resistor R = 47 K paralel dengan U2 dibelakang C = 100uF. Atur resistor sehingga U’2 = U2 / 2. Ukurlah resistansi resistornya. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi inputnya ? 5. Berapa resistansi ouput rangkaian ? 6. Berapa resistansi output transistor ?
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 8 PERCOBAAN 4 Rangkaian Common Emitter Tujuan Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output serta resistansi input dan output. Rangkaian Alat dan bahan 2. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 (Variable) = 10 K d. R’L (Variable) = 47K e. R3 = 10 K f. R4 = 1K 7. Kapasitor : a. 470uF b. 100uF (2 buah) 8. Power suplay DC 1 KHz +10V ke osiloskop ch-2 U1 ke osiloskop ch-1 00 U1 U2 + 100uF + 470uF + 100uF RL 10k 40% R4 1k RL 10k R1 47K R6 1k BD130

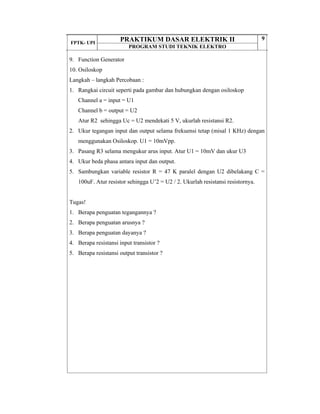

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 9 9. Function Generator 10. Osiloskop Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input = U1 Channel b = output = U2 Atur R2 sehingga Uc = U2 mendekati 5 V, ukurlah resistansi R2. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 10mVpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 10mV dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Sambungkan variable resistor R = 47 K paralel dengan U2 dibelakang C = 100uF. Atur resistor sehingga U’2 = U2 / 2. Ukurlah resistansi resistornya. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi input transistor ? 5. Berapa resistansi output transistor ?

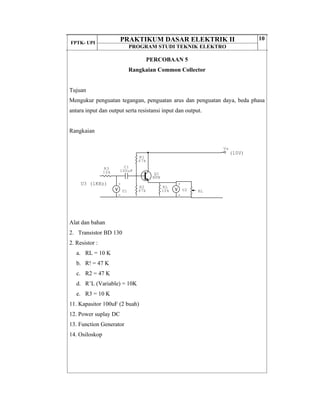

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 10 PERCOBAAN 5 Rangkaian Common Collector Tujuan Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output serta resistansi input dan output. Rangkaian Alat dan bahan 2. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 = 47 K d. R’L (Variable) = 10K e. R3 = 10 K 11. Kapasitor 100uF (2 buah) 12. Power suplay DC 13. Function Generator 14. Osiloskop (10V) U3 (1KHz) Vs + - U2 + - U1 C1 100uF RL RL 10k R3 10k R2 47k R1 47k Q1 NPN

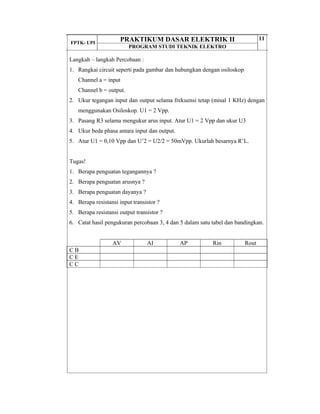

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 11 Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input Channel b = output. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 2 Vpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 2 Vpp dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Atur U1 = 0,10 Vpp dan U’2 = U2/2 = 50mVpp. Ukurlah besarnya R’L. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi input transistor ? 5. Berapa resistansi output transistor ? 6. Catat hasil pengukuran percobaan 3, 4 dan 5 dalam satu tabel dan bandingkan. AV AI AP Rin Rout C B C E C C

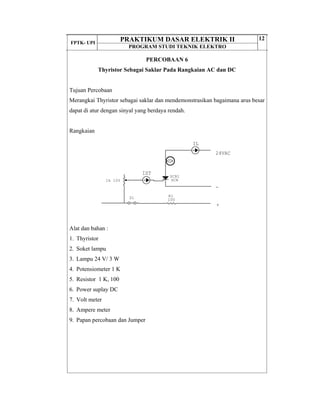

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 12 PERCOBAAN 6 Thyristor Sebagai Saklar Pada Rangkaian AC dan DC Tujuan Percobaan Merangkai Thyristor sebagai saklar dan mendemonstrasikan bagaimana arus besar dapat di atur dengan sinyal yang berdaya rendah. Rangkaian Alat dan bahan : 1. Thyristor 2. Soket lampu 3. Lampu 24 V/ 3 W 4. Potensiometer 1 K 5. Resistor 1 K, 100 6. Power suplay DC 7. Volt meter 8. Ampere meter 9. Papan percobaan dan Jumper IL IST + - 24VAC 1k 10% SCR1 SCR S1 R1 100

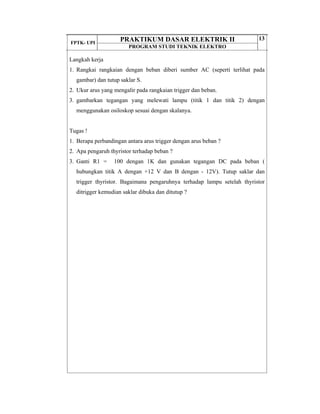

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 13 Langkah kerja 1. Rangkai rangkaian dengan beban diberi sumber AC (seperti terlihat pada gambar) dan tutup saklar S. 2. Ukur arus yang mengalir pada rangkaian trigger dan beban. 3. gambarkan tegangan yang melewati lampu (titik 1 dan titik 2) dengan menggunakan osiloskop sesuai dengan skalanya. Tugas ! 1. Berapa perbandingan antara arus trigger dengan arus beban ? 2. Apa pengaruh thyristor terhadap beban ? 3. Ganti R1 = 100 dengan 1K dan gunakan tegangan DC pada beban ( hubungkan titik A dengan +12 V dan B dengan - 12V). Tutup saklar dan trigger thyristor. Bagaimana pengaruhnya terhadap lampu setelah thyristor ditrigger kemudian saklar dibuka dan ditutup ?

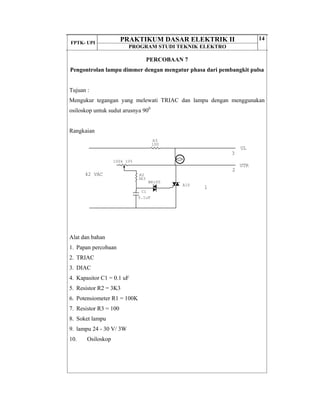

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 14 PERCOBAAN 7 Pengontrolan lampu dimmer dengan mengatur phasa dari pembangkit pulsa Tujuan : Mengukur tegangan yang melewati TRIAC dan lampu dengan menggunakan osiloskop untuk sudut arusnya 900 Rangkaian Alat dan bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Resistor R2 = 3K3 6. Potensiometer R1 = 100K 7. Resistor R3 = 100 8. Soket lampu 9. lampu 24 - 30 V/ 3W 10. Osiloskop 42 VAC 3 UL 2 UTR 1A10 BR100 C1 0.1uF 100k 10% R3 100 R2 3K3

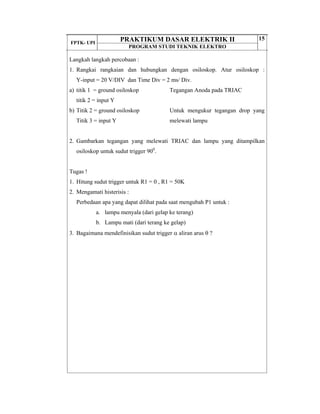

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 15 Langkah langkah percobaan : 1. Rangkai rangkaian dan hubungkan dengan osiloskop. Atur osiloskop : Y-input = 20 V/DIV dan Time Div = 2 ms/ Div. a) titik 1 = ground osiloskop titik 2 = input Y b) Titik 2 = ground osiloskop Titik 3 = input Y Tegangan Anoda pada TRIAC Untuk mengukur tegangan drop yang melewati lampu 2. Gambarkan tegangan yang melewati TRIAC dan lampu yang ditampilkan osiloskop untuk sudut trigger 900 . Tugas ! 1. Hitung sudut trigger untuk R1 = 0 , R1 = 50K 2. Mengamati histerisis : Perbedaan apa yang dapat dilihat pada saat mengubah P1 untuk : a. lampu menyala (dari gelap ke terang) b. Lampu mati (dari terang ke gelap) 3. Bagaimana mendefinisikan sudut trigger α aliran arus θ ?

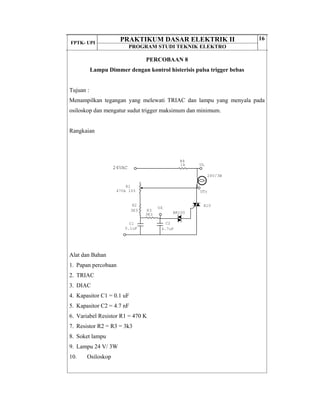

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 16 PERCOBAAN 8 Lampu Dimmer dengan kontrol histerisis pulsa trigger bebas Tujuan : Menampilkan tegangan yang melewati TRIAC dan lampu yang menyala pada osiloskop dan mengatur sudut trigger maksimum dan minimum. Rangkaian Alat dan Bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Kapasitor C2 = 4.7 nF 6. Variabel Resistor R1 = 470 K 7. Resistor R2 = R3 = 3k3 8. Soket lampu 9. Lampu 24 V/ 3W 10. Osiloskop 24VAC 24V/3W R3 3K3 R2 3K3 R4 1k R1 470k 10% BR100 A10 C2 4.7uF C1 0.1uF UL UTr UZ

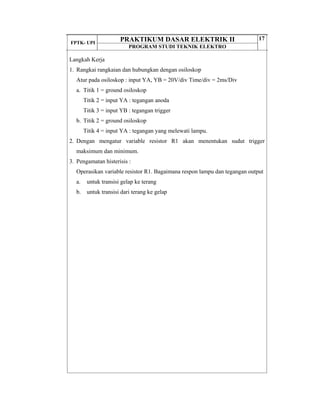

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 17 Langkah Kerja 1. Rangkai rangkaian dan hubungkan dengan osiloskop Atur pada osiloskop : input YA, YB = 20V/div Time/div = 2ms/Div a. Titik 1 = ground osiloskop Titik 2 = input YA : tegangan anoda Titik 3 = input YB : tegangan trigger b. Titik 2 = ground osiloskop Titik 4 = input YA : tegangan yang melewati lampu. 2. Dengan mengatur variable resistor R1 akan menentukan sudut trigger maksimum dan minimum. 3. Pengamatan histerisis : Operasikan variable resistor R1. Bagaimana respon lampu dan tegangan output a. untuk transisi gelap ke terang b. untuk transisi dari terang ke gelap

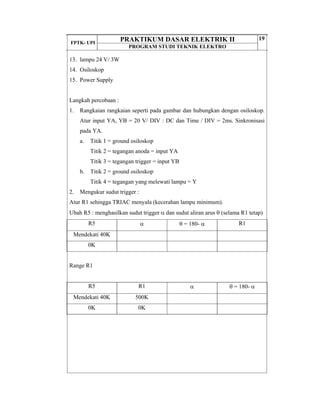

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 18 PERCOBAAN 9 Lampu dimmer dengan harga preset minimum Tujuan : Menampilkan tegangan yang melewati TRIAC dan lampu oleh osiloskop serta menentukan sudut trigger maksimum dan minimum. Rangkaian Alat dan Bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Kapasitor C2 = 4n7 6. Kapasitor C3 = 0.1uF 7. Variabel resistor R1 = 470 K 8. Variabel resistor R5 = 47 K 9. Resistor R2 = R3 = 3K3 10. Resistor R4 = 15 K 11. Resistor Rr = 100 12. Soket lampu 24VAC C3 0.1uF R5 47k 40% R4 15k 24V/3W R3 3K3 R2 3K3 R6 100 R1 470k 10% BR100 A10 C2 4n7C10.1uF UL UTr UZ
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 19 13. lampu 24 V/ 3W 14. Osiloskop 15. Power Supply Langkah percobaan : 1. Rangkaian rangkaian seperti pada gambar dan hubungkan dengan osiloskop. Atur input YA, YB = 20 V/ DIV : DC dan Time / DIV = 2ms. Sinkronisasi pada YA. a. Titik 1 = ground osiloskop Titik 2 = tegangan anoda = input YA Titik 3 = tegangan trigger = input YB b. Titik 2 = ground osiloskop Titik 4 = tegangan yang melewati lampu = Y 2. Mengukur sudut trigger : Atur R1 sehingga TRIAC menyala (kecerahan lampu minimum). Ubah R5 : menghasilkan sudut trigger α dan sudut aliran arus θ (selama R1 tetap) R5 α θ = 180- α R1 Mendekati 40K 0K Range R1 R5 R1 α θ = 180- α Mendekati 40K 500K 0K 0K

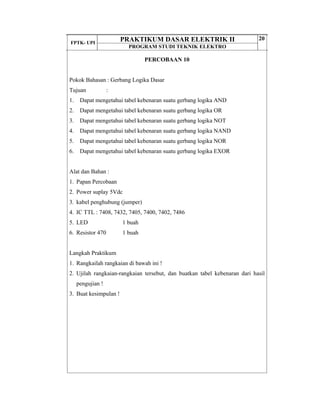

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 20 PERCOBAAN 10 Pokok Bahasan : Gerbang Logika Dasar Tujuan : 1. Dapat mengetahui tabel kebenaran suatu gerbang logika AND 2. Dapat mengetahui tabel kebenaran suatu gerbang logika OR 3. Dapat mengetahui tabel kebenaran suatu gerbang logika NOT 4. Dapat mengetahui tabel kebenaran suatu gerbang logika NAND 5. Dapat mengetahui tabel kebenaran suatu gerbang logika NOR 6. Dapat mengetahui tabel kebenaran suatu gerbang logika EXOR Alat dan Bahan : 1. Papan Percobaan 2. Power suplay 5Vdc 3. kabel penghubung (jumper) 4. IC TTL : 7408, 7432, 7405, 7400, 7402, 7486 5. LED 1 buah 6. Resistor 470 1 buah Langkah Praktikum 1. Rangkailah rangkaian di bawah ini ! 2. Ujilah rangkaian-rangkaian tersebut, dan buatkan tabel kebenaran dari hasil pengujian ! 3. Buat kesimpulan !

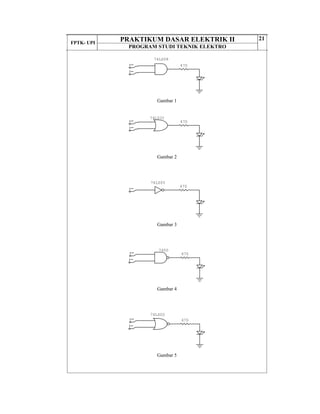

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 21 Gambar 1 Gambar 2 Gambar 3 Gambar 4 Gambar 5 470 74LS08 74LS32 470 74LS05 470 7400 470 74LS02 470

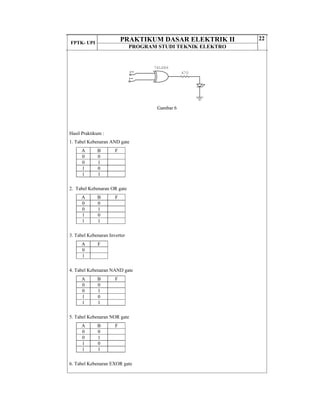

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 22 Gambar 6 Hasil Praktikum : 1. Tabel Kebenaran AND gate A B F 0 0 0 1 1 0 1 1 2. Tabel Kebenaran OR gate A B F 0 0 0 1 1 0 1 1 3. Tabel Kebenaran Inverter A F 0 1 4. Tabel Kebenaran NAND gate A B F 0 0 0 1 1 0 1 1 5. Tabel Kebenaran NOR gate A B F 0 0 0 1 1 0 1 1 6. Tabel Kebenaran EXOR gate 74LS86 470
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 23 A B F 0 0 0 1 1 0 1 1 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------

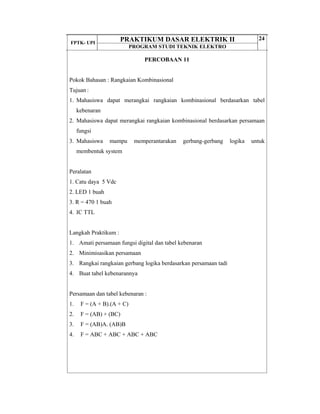

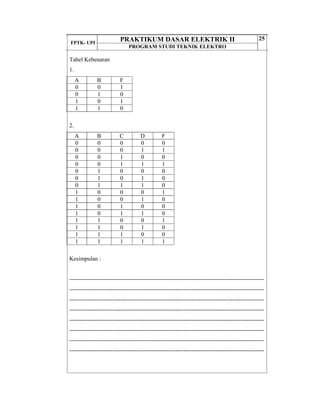

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 24 PERCOBAAN 11 Pokok Bahasan : Rangkaian Kombinasional Tujuan : 1. Mahasiswa dapat merangkai rangkaian kombinasional berdasarkan tabel kebenaran 2. Mahasiswa dapat merangkai rangkaian kombinasional berdasarkan persamaan fungsi 3. Mahasiswa mampu memperantarakan gerbang-gerbang logika untuk membentuk system Peralatan 1. Catu daya 5 Vdc 2. LED 1 buah 3. R = 470 1 buah 4. IC TTL Langkah Praktikum : 1. Amati persamaan fungsi digital dan tabel kebenaran 2. Minimisasikan persamaan 3. Rangkai rangkaian gerbang logika berdasarkan persamaan tadi 4. Buat tabel kebenarannya Persamaan dan tabel kebenaran : 1. F = (A + B).(A + C) 2. F = (AB) + (BC) 3. F = (AB)A. (AB)B 4. F = ABC + ABC + ABC + ABC
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 25 Tabel Kebenaran 1. A B F 0 0 1 0 1 0 1 0 1 1 1 0 2. A B C D F 0 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 1 0 1 0 0 0 1 1 0 0 1 0 1 0 1 0 0 1 0 1 1 0 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0 1 1 1 1 1 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 26 PERCOBAAN 12 Pokok Bahasan : Konversi Gerbang Tujuan : 1. Mahasiswa dapat mengkonversi gerbang logika yang satu dengan gerbang logika yang lain 2. Mahasiswa dapat membuat tabel kebenaran dari gerbang pengganti Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Buat gerbang NOT dari gerbang NAND 2. Buat gerbang AND dari gerbang NAND 3. Buat gerbang OR dari gerbang NAND 4. Buat gerbang NOR dari Gerbang NAND 5. Buat gerbang EXOR dari gerbang NAND 6. Buat gerbang EXNOR dari gerbang NAND 7. Buat gerbang NOT dari gerbang NOR 8. Buat gerbang OR dari gerbang NOR 9. Buat gerbang AND dari gerbang NOR Hasil Praktikum : 1. 2
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 27 3 4 5 6 7 8
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 28 9 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------

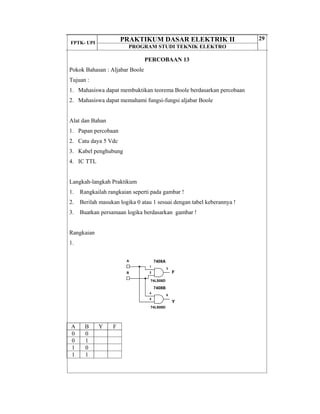

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 29 PERCOBAAN 13 Pokok Bahasan : Aljabar Boole Tujuan : 1. Mahasiswa dapat membuktikan teorema Boole berdasarkan percobaan 2. Mahasiswa dapat memahami fungsi-fungsi aljabar Boole Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! 3. Buatkan persamaan logika berdasarkan gambar ! Rangkaian 1. A B Y F 0 0 0 1 1 0 1 1 7408A 74LS08D 1 2 3 7408B 74LS08D 4 5 6 A B F Y

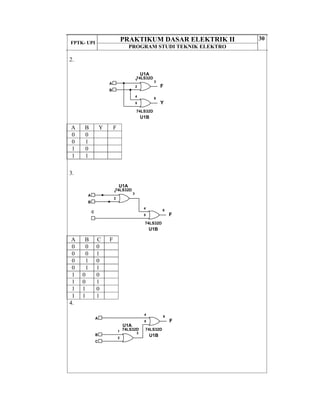

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 30 2. A B Y F 0 0 0 1 1 0 1 1 3. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 4. U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F Y U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F C U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F C

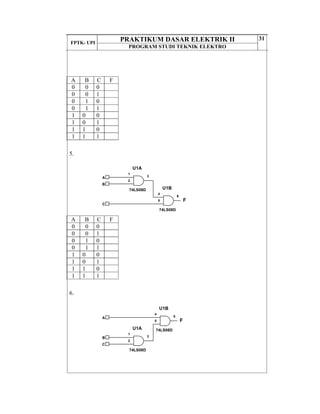

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 31 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 5. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 6. A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6 A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6

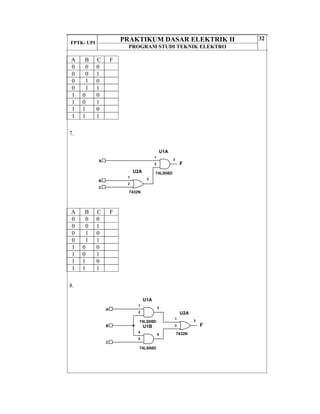

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 32 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 7. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 8. A B F C U1A 74LS08D 1 2 3 U2A 7432N 1 2 3 A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6 U2A 7432N 1 2 3

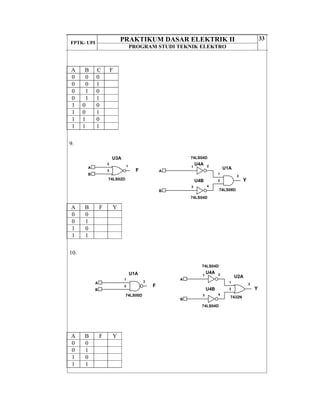

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 33 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 9. A B F Y 0 0 0 1 1 0 1 1 10. A B F Y 0 0 0 1 1 0 1 1 A B F U3A 74LS02D 2 3 1 A B Y U1A 74LS08D 1 2 3 U4A 74LS04D 21 U4B 74LS04D 43 A B U1A 74LS00D 1 2 3 F A B Y U2A 7432N 1 2 3 U4A 74LS04D 21 U4B 74LS04D 43

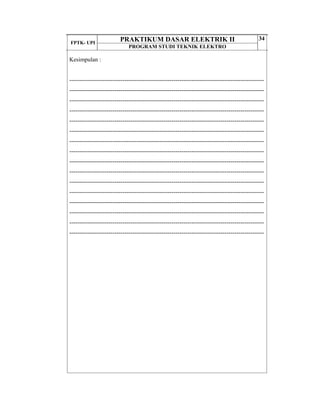

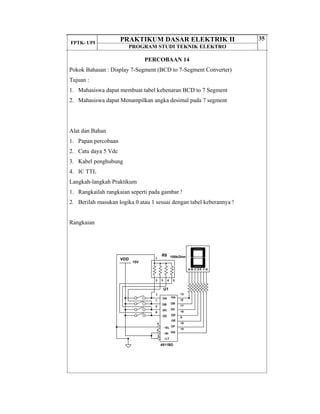

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 34 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 35 PERCOBAAN 14 Pokok Bahasan : Display 7-Segment (BCD to 7-Segment Converter) Tujuan : 1. Mahasiswa dapat membuat tabel kebenaran BCD to 7 Segment 2. Mahasiswa dapat Menampilkan angka desimal pada 7 segment Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! Rangkaian U1 DA 7 DB 1 DC 2 DD 6 OA 13 OD 10 OE 9 OF 15 OC 11 OB 12 OG 14~EL 5 ~BI 4 ~LT 3 4511BD 15V VDD R8 100kOhm 2 3 4 5 1 A B C D E F G

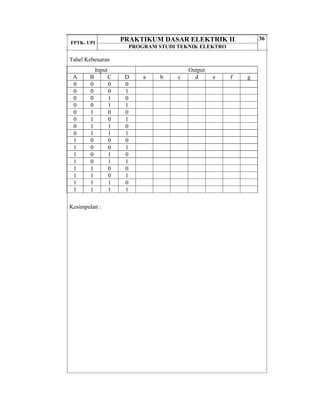

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 36 Tabel Kebenaran Input Output A B C D a b c d e f g 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 Kesimpulan :

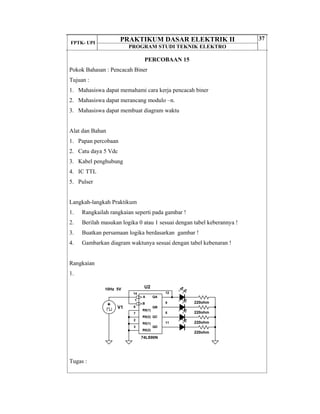

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 37 PERCOBAAN 15 Pokok Bahasan : Pencacah Biner Tujuan : 1. Mahasiswa dapat memahami cara kerja pencacah biner 2. Mahasiswa dapat merancang modulo –n. 3. Mahasiswa dapat membuat diagram waktu Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL 5. Pulser Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! 3. Buatkan persamaan logika berdasarkan gambar ! 4. Gambarkan diagram waktunya sesuai dengan tabel kebenaran ! Rangkaian 1. Tugas : U2 12 9 11 8 1 6 7 2 14 3 R9(1) R9(2) R0(1) R0(2) QA QB QC QD B A 74LS90N V1 10Hz 5V 220ohm 220ohm 220ohm 220ohm

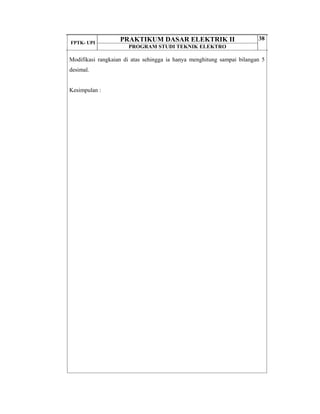

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 38 Modifikasi rangkaian di atas sehingga ia hanya menghitung sampai bilangan 5 desimal. Kesimpulan :

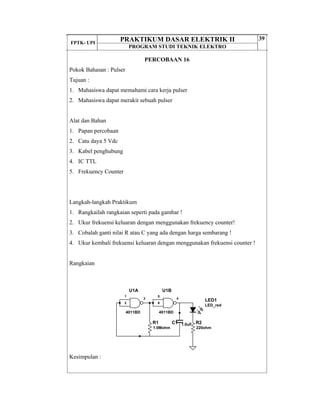

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 39 PERCOBAAN 16 Pokok Bahasan : Pulser Tujuan : 1. Mahasiswa dapat memahami cara kerja pulser 2. Mahasiswa dapat merakit sebuah pulser Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL 5. Frekuency Counter Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Ukur frekuensi keluaran dengan menggunakan frekuency counter! 3. Cobalah ganti nilai R atau C yang ada dengan harga sembarang ! 4. Ukur kembali frekuensi keluaran dengan menggunakan frekuensi counter ! Rangkaian Kesimpulan : U1A 4011BD 1 2 3 U1B 4011BD 5 6 4 R1 1.0Mohm C1 1.0uF LED_red LED1 R2 220ohm
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 40

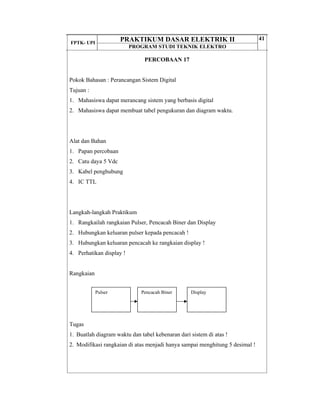

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 41 PERCOBAAN 17 Pokok Bahasan : Perancangan Sistem Digital Tujuan : 1. Mahasiswa dapat merancang sistem yang berbasis digital 2. Mahasiswa dapat membuat tabel pengukuran dan diagram waktu. Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian Pulser, Pencacah Biner dan Display 2. Hubungkan keluaran pulser kepada pencacah ! 3. Hubungkan keluaran pencacah ke rangkaian display ! 4. Perhatikan display ! Rangkaian Tugas 1. Buatlah diagram waktu dan tabel kebenaran dari sistem di atas ! 2. Modifikasi rangkaian di atas menjadi hanya sampai menghitung 5 desimal ! Pulser Pencacah Biner Display

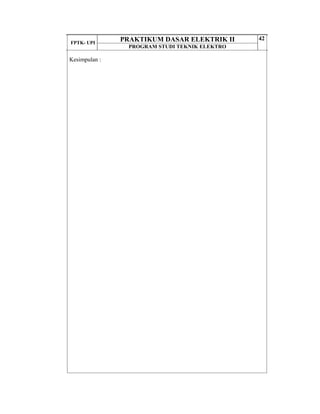

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 42 Kesimpulan :

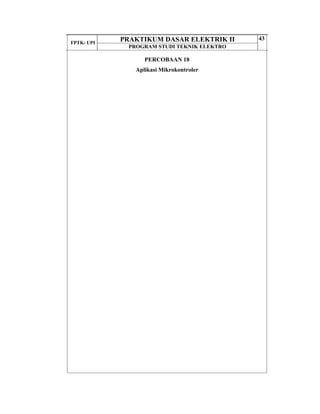

FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 43 PERCOBAAN 18 Aplikasi Mikrokontroler
FPTK- UPI PRAKTIKUM DASAR ELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 44

More Related Content

DOC
Isi modul dasar elektro ady
byAdy Purnomo

DOCX
Laporan penguat emitor bersama
byayu purwati

DOCX
Laporan Percobaan 3 (Common Emitter)
byMoh Ali Fauzi

DOCX
Pdf pengujian-elektrik
byAgusKurniawan117

DOCX
Percobaan 3 (Common Emitter)
byMoh Ali Fauzi

DOCX
Laporan Percobaan 4 (Common Collector)
byMoh Ali Fauzi

DOCX
Percobaan 4 (Common Collector)
byMoh Ali Fauzi

DOC
192970736 lapres-common-base
byNessya Mila Putri

Isi modul dasar elektro ady
byAdy Purnomo

Laporan penguat emitor bersama
byayu purwati

Laporan Percobaan 3 (Common Emitter)
byMoh Ali Fauzi

Pdf pengujian-elektrik
byAgusKurniawan117

Percobaan 3 (Common Emitter)
byMoh Ali Fauzi

Laporan Percobaan 4 (Common Collector)
byMoh Ali Fauzi

Percobaan 4 (Common Collector)
byMoh Ali Fauzi

192970736 lapres-common-base
byNessya Mila Putri


What's hot

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
3. op amp
byagung setia

PDF
Penguat tegangan bersama(ditanahkan)
byAsta Wibawa

DOCX
Laporan praktikum elektronika
byNajih Razzaaq Nur Azhiim

DOCX
Modul praktikum rl2
byheri santosa

DOCX
Laporan 4 gelombang filter lc dan c
byRidwan Satria

DOCX
Bab 10 elda tiwi
byRevandoBlessyroAndan1

DOCX
Percobaan alat alat ukur
byTriaRizkiana

PDF
Laporan transistor common emitor
bywahyuadnyana_dw

PDF
2 pemanfaatan energi arus dc
bySimon Patabang

DOCX
Percobaan 2 (Inverting Amplifier)
byMoh Ali Fauzi

PDF
Bab5 multivibrator
by123run

DOCX
Laporan praktikum multivibrator
bykukuhruyuk15

PDF
Laporan Praktikum Elektronika Dasar 2
bySamantars17

PDF
Teoridasarlistrik01
byeko swi

PDF
Penggunaan cro
byDewa Judi

DOCX
R1 dan r2 rangkaian astabel dan monostabel
byNurul Hasanah

DOCX
Laporan 5 gelombang filter c
byRidwan Satria

PDF
Tutorial osiloskop
byAchmad Juanzah

1806068 ibrohim - pte a
byIbrohim Ibrohim

3. op amp
byagung setia

Penguat tegangan bersama(ditanahkan)
byAsta Wibawa

Laporan praktikum elektronika
byNajih Razzaaq Nur Azhiim

Modul praktikum rl2
byheri santosa

Laporan 4 gelombang filter lc dan c
byRidwan Satria

Bab 10 elda tiwi
byRevandoBlessyroAndan1

Percobaan alat alat ukur
byTriaRizkiana

Laporan transistor common emitor
bywahyuadnyana_dw

2 pemanfaatan energi arus dc
bySimon Patabang

Percobaan 2 (Inverting Amplifier)
byMoh Ali Fauzi

Bab5 multivibrator
by123run

Laporan praktikum multivibrator
bykukuhruyuk15

Laporan Praktikum Elektronika Dasar 2
bySamantars17

Teoridasarlistrik01
byeko swi

Penggunaan cro
byDewa Judi

R1 dan r2 rangkaian astabel dan monostabel
byNurul Hasanah

Laporan 5 gelombang filter c
byRidwan Satria

Tutorial osiloskop
byAchmad Juanzah


Similar to 8380 jobsheet praktikum

DOCX
Tulisan mikro
byResa Pramudita

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
1 laporan praktikum alat pengukur
byDhea Intan Patya

PDF
Elektronika analog 1
byMujib Akhmad

TXT
Materi elk dasar1 ok
byDedi Purwoto

DOCX
CIRI STATIK TRANSISTOR
bysuyono fis

PPTX
Modul 1.pptx
byziyadrejeb01

DOCX
Transistor sebagai penguat
byRetnoWulan26

DOCX
Transistor sebagai penguat
byRetnoWulan26

DOC
Laporan praktikum elektronika_dasar_i
byMohammad Syawal

PDF
Lu 17 penyearah arus setengah gelombang
bySMA Negeri 9 KERINCI

DOCX
Laporan praktikum Penyearah Gelombang
byayu purwati

PDF
Lu 18 penyearah arus gelombang penuh
bySMA Negeri 9 KERINCI

PDF
Lu 19 perata arus
bySMA Negeri 9 KERINCI

PDF
Modul vi
byMarwan Setiawan

PDF
TUTORIAL Teknik Penguukuran Listrik - 9 JUNI 24.pdf
byshaffillahn1

PDF
Penuntun praktikum e lka 2 uin
bySyihab Ikbal

PDF
Lu 2 rangkaian kapasitor seri
bySMA Negeri 9 KERINCI

DOCX
Mekatronika modul 8
byRifqy R

DOCX
Rangkaian Integral & Diferensial RC
byWahyu Pratama

Tulisan mikro
byResa Pramudita

1806068 ibrohim - pte a
byIbrohim Ibrohim

1 laporan praktikum alat pengukur
byDhea Intan Patya

Elektronika analog 1
byMujib Akhmad

Materi elk dasar1 ok
byDedi Purwoto

CIRI STATIK TRANSISTOR
bysuyono fis

Modul 1.pptx
byziyadrejeb01

Transistor sebagai penguat
byRetnoWulan26

Transistor sebagai penguat
byRetnoWulan26

Laporan praktikum elektronika_dasar_i
byMohammad Syawal

Lu 17 penyearah arus setengah gelombang
bySMA Negeri 9 KERINCI

Laporan praktikum Penyearah Gelombang
byayu purwati

Lu 18 penyearah arus gelombang penuh
bySMA Negeri 9 KERINCI

Lu 19 perata arus
bySMA Negeri 9 KERINCI

Modul vi
byMarwan Setiawan

TUTORIAL Teknik Penguukuran Listrik - 9 JUNI 24.pdf
byshaffillahn1

Penuntun praktikum e lka 2 uin
bySyihab Ikbal

Lu 2 rangkaian kapasitor seri
bySMA Negeri 9 KERINCI

Mekatronika modul 8
byRifqy R

Rangkaian Integral & Diferensial RC
byWahyu Pratama


More from Ibrohim Ibrohim

PDF
Tugas kuis spte
byIbrohim Ibrohim

DOCX
Kuis spte
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
Pdte praktikum 4
byIbrohim Ibrohim

DOCX
Pdte praktikum 3
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
Instalasi listrik penerangan lanjutan
byIbrohim Ibrohim

DOCX
Instalasi listrik penerangan lanjutan 1
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
Ubedd
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
Tugas pdte
byIbrohim Ibrohim

PDF
1806068 ibrohim - pte a
byIbrohim Ibrohim

DOCX
Essay praktikum dasar teknik elektro
byIbrohim Ibrohim

PPTX
Ibrohim 1806068
byIbrohim Ibrohim

DOCX
196311211986032002 soal uas prak eldas 2019
byIbrohim Ibrohim

PDF
24929 elektronika dasar uas
byIbrohim Ibrohim

Tugas kuis spte
byIbrohim Ibrohim

Kuis spte
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

Pdte praktikum 4
byIbrohim Ibrohim

Pdte praktikum 3
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

Instalasi listrik penerangan lanjutan
byIbrohim Ibrohim

Instalasi listrik penerangan lanjutan 1
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

Ubedd
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

Tugas pdte
byIbrohim Ibrohim

1806068 ibrohim - pte a
byIbrohim Ibrohim

Essay praktikum dasar teknik elektro
byIbrohim Ibrohim

Ibrohim 1806068
byIbrohim Ibrohim

196311211986032002 soal uas prak eldas 2019
byIbrohim Ibrohim

24929 elektronika dasar uas
byIbrohim Ibrohim


8380 jobsheet praktikum

  • 1.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 1 PENDAHULUAN PENGGUNAAN ALAT UKUR 1. Mengukur Impedansi Input dan Output Volt dan Ampere Meter 2. Mengukur Arus dan Tegangan dengan AVO meter 3. Mengukur baik buruknya komonen RLC, transistor, diode, SCR dan power Mosfet dengan AVO Meter 4. Mengukur Frekuensi dan Amplitudo dengan Osiloskop 5. Mengukur beda fasa dengan osiloscop.
  • 2.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 2 PERCOBAAN 1 Penyearah Gelombang Setengah Tujuan Percobaan : 1. Mengetahui prinsip penyearah setengah gelombang tanpa menggunakan kapasitor. 2. Mengetahui prinsip penyearah setengah gelombang menggunakan kapasitor. Rangkaian Alat dan Bahan 1. Dioda IN 4007 1 buah 2. Resistor RL = 10 K 1 buah 3. Kapasitor : a. CL = 0,47 uF b. Cl = 4,7 uF c. CL = 100 uF 4. Voltmeter impedansi rendah 5. Voltmeter impedansi tinggi 6. Osiloskop Langkah-langkah percobaan A. Rangkaian Penyearah Setengah Gelombang Tanpa Menggunakan Kapasitor 1. Rangkai cirkuit seperti pada gambar tanpa menggunakan kapasitor. 2. Atur tegangan U1 sampai 20 V dan ukurlah U1 dan U2 ( tuliskan hasilnya pada tabel 1). RLCL + - U2 + - U1 D1 DIODE
  • 3.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 3 B. Rangkaian Penyearah Setengah Gelombang Menggunakan Kapasitor 1. Rangkai circuit seperti pada gambar dengan menggunakan kapasitor 2. Atur tegangan U1 sampai 20 V dan ukur U2 dengan volt meter dengan harga kapasitor CL bervariasi yaitu 0,47 uF, 4,7 uF, 100 uF dan pada waktu yang sama ukurlah tegangan ripple dengan menggunakan osiloskop. 3. Catat hasil pengukuran pada tabel 2. Tabel 1. U1 U2 Dengan Voltmeter Dengan Osiloskop Tabel 2. CL (uF) U2 (V) U ripple (Vpp) F (KHz) 0,47 4,7 100 Tugas ! 1. Bagaimana menghitung harga yang ditunjukkan oleh voltmeter jika harga yang ada adalah hasil pengukuran oleh osiloskop ! 2. Apakah tegangan DC yang dihasilkan bergantung pada harga kapasitor ? 3. Apa hubungan antara tegangan ripple dan kapasitor ! 4. Mengapa frekuensi ripple-nya 50 Hz ?
  • 4.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 4 PERCOBAAN 2 Rangkaian Penyearah Jembatan Tujuan Percobaan : Mengetahui prinsip rangkaian penyearah jembatan tanpa menggunakan kapasitor dan menggunakan kapasitor. Rangkaian Alat dan Bahan 1. Penyearah Jembatan (BY 164) 2. Kapasitor a. CL = 0,47 uF b. CL = 4,7 uF c. CL = 100 uF 3. Resistor RL = 10 K 4. Voltmeter impedansi rendah 5. Volmeter impedansi tinggi 6. Osiloskop 7. Transformator Langkah-langkah percobaan 1. Rangkai circuit seperti pada gambar tanpa menggunakan kapasitor. 2. Atur tegangan U1 = 20 V. 3. Ukur tegangan U1 dan U2 dengan menggunakan voltmeter dan osiloskop. 4. Catat hasilnya pada tabel 1 5. Rangkai circuit seperti pada gambar dengan menggunakan kapasitor. 6. Atur tegangan U1 = 20 V. RL + - U2 + - U1 CL BRIDGE
  • 5.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 5 7. Ukur tegangan U1 dan U2 dengan menggunakan voltmeter dan osiloskop dengan harga kapasitor CL bervariasi ( 0,47uF, 4,7uF, 100uF). 8. Catat hasilnya pada tabel 2. Tabel 1. U1 U2 Dengan Voltmeter Dengan Osiloskop Tabel 2. CL (uF) U2 (V) U ripple (Vpp) F (KHz) 0,47 4,7 100 Tugas 1. Bagaimana menghitung harga yang ditunjukkan oleh voltmeter jika harga yang ada adalah hasil pengukuran oleh osiloskop ! 2. Bagimana hubungan antara tegangan dari penyearah setengah gelombang dibandingkan dengan tegangan dari penyearah jembatan ? 3. Apa perbedaan tegangan ripple yang dihasilkan dari penyearah setengah gelombang dengan penyearah jembatan ? 4. Bagaimana hubungan antara tegangan ripple dengan harga kapasitor ? 5. Mengapa frekuensi tegangan ripple pada penyerah jembatan 2 x penyearah setengah gelombang ?
  • 6.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 6 PERCOBAAN 3 Rangkaian Common Base Tujuan percobaan : Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output. Rangkaian Alat dan bahan 1. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 (Variable) = 10 K d. R’L (Variable) = 47K e. R3 = 1K f. R4 = 1K 3. Kapasitor : a. 470uF b. 100uF (2 buah) 4. Power suplay DC 5. Function Generator 6. Osiloskop +10V Ke input Osiloskop Ch-1 1 Khz U1 ke input osiloskop Ch-2 U1 U3 + 100uF 47k 40% + 100uF + 470uF R2 10k 40% R3 1k RL 10K R4 1k R1 47K BD130
  • 7.

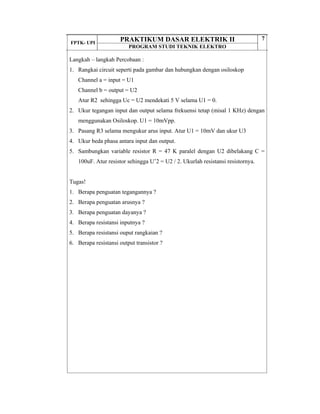

    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 7 Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input = U1 Channel b = output = U2 Atur R2 sehingga Uc = U2 mendekati 5 V selama U1 = 0. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 10mVpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 10mV dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Sambungkan variable resistor R = 47 K paralel dengan U2 dibelakang C = 100uF. Atur resistor sehingga U’2 = U2 / 2. Ukurlah resistansi resistornya. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi inputnya ? 5. Berapa resistansi ouput rangkaian ? 6. Berapa resistansi output transistor ?
  • 8.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 8 PERCOBAAN 4 Rangkaian Common Emitter Tujuan Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output serta resistansi input dan output. Rangkaian Alat dan bahan 2. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 (Variable) = 10 K d. R’L (Variable) = 47K e. R3 = 10 K f. R4 = 1K 7. Kapasitor : a. 470uF b. 100uF (2 buah) 8. Power suplay DC 1 KHz +10V ke osiloskop ch-2 U1 ke osiloskop ch-1 00 U1 U2 + 100uF + 470uF + 100uF RL 10k 40% R4 1k RL 10k R1 47K R6 1k BD130
  • 9.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 9 9. Function Generator 10. Osiloskop Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input = U1 Channel b = output = U2 Atur R2 sehingga Uc = U2 mendekati 5 V, ukurlah resistansi R2. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 10mVpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 10mV dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Sambungkan variable resistor R = 47 K paralel dengan U2 dibelakang C = 100uF. Atur resistor sehingga U’2 = U2 / 2. Ukurlah resistansi resistornya. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi input transistor ? 5. Berapa resistansi output transistor ?
  • 10.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 10 PERCOBAAN 5 Rangkaian Common Collector Tujuan Mengukur penguatan tegangan, penguatan arus dan penguatan daya, beda phasa antara input dan output serta resistansi input dan output. Rangkaian Alat dan bahan 2. Transistor BD 130 2. Resistor : a. RL = 10 K b. R! = 47 K c. R2 = 47 K d. R’L (Variable) = 10K e. R3 = 10 K 11. Kapasitor 100uF (2 buah) 12. Power suplay DC 13. Function Generator 14. Osiloskop (10V) U3 (1KHz) Vs + - U2 + - U1 C1 100uF RL RL 10k R3 10k R2 47k R1 47k Q1 NPN
  • 11.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 11 Langkah – langkah Percobaan : 1. Rangkai circuit seperti pada gambar dan hubungkan dengan osiloskop Channel a = input Channel b = output. 2. Ukur tegangan input dan output selama frekuensi tetap (misal 1 KHz) dengan menggunakan Osiloskop. U1 = 2 Vpp. 3. Pasang R3 selama mengukur arus input. Atur U1 = 2 Vpp dan ukur U3 4. Ukur beda phasa antara input dan output. 5. Atur U1 = 0,10 Vpp dan U’2 = U2/2 = 50mVpp. Ukurlah besarnya R’L. Tugas! 1. Berapa penguatan tegangannya ? 2. Berapa penguatan arusnya ? 3. Berapa penguatan dayanya ? 4. Berapa resistansi input transistor ? 5. Berapa resistansi output transistor ? 6. Catat hasil pengukuran percobaan 3, 4 dan 5 dalam satu tabel dan bandingkan. AV AI AP Rin Rout C B C E C C
  • 12.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 12 PERCOBAAN 6 Thyristor Sebagai Saklar Pada Rangkaian AC dan DC Tujuan Percobaan Merangkai Thyristor sebagai saklar dan mendemonstrasikan bagaimana arus besar dapat di atur dengan sinyal yang berdaya rendah. Rangkaian Alat dan bahan : 1. Thyristor 2. Soket lampu 3. Lampu 24 V/ 3 W 4. Potensiometer 1 K 5. Resistor 1 K, 100 6. Power suplay DC 7. Volt meter 8. Ampere meter 9. Papan percobaan dan Jumper IL IST + - 24VAC 1k 10% SCR1 SCR S1 R1 100
  • 13.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 13 Langkah kerja 1. Rangkai rangkaian dengan beban diberi sumber AC (seperti terlihat pada gambar) dan tutup saklar S. 2. Ukur arus yang mengalir pada rangkaian trigger dan beban. 3. gambarkan tegangan yang melewati lampu (titik 1 dan titik 2) dengan menggunakan osiloskop sesuai dengan skalanya. Tugas ! 1. Berapa perbandingan antara arus trigger dengan arus beban ? 2. Apa pengaruh thyristor terhadap beban ? 3. Ganti R1 = 100 dengan 1K dan gunakan tegangan DC pada beban ( hubungkan titik A dengan +12 V dan B dengan - 12V). Tutup saklar dan trigger thyristor. Bagaimana pengaruhnya terhadap lampu setelah thyristor ditrigger kemudian saklar dibuka dan ditutup ?
  • 14.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 14 PERCOBAAN 7 Pengontrolan lampu dimmer dengan mengatur phasa dari pembangkit pulsa Tujuan : Mengukur tegangan yang melewati TRIAC dan lampu dengan menggunakan osiloskop untuk sudut arusnya 900 Rangkaian Alat dan bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Resistor R2 = 3K3 6. Potensiometer R1 = 100K 7. Resistor R3 = 100 8. Soket lampu 9. lampu 24 - 30 V/ 3W 10. Osiloskop 42 VAC 3 UL 2 UTR 1A10 BR100 C1 0.1uF 100k 10% R3 100 R2 3K3
  • 15.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 15 Langkah langkah percobaan : 1. Rangkai rangkaian dan hubungkan dengan osiloskop. Atur osiloskop : Y-input = 20 V/DIV dan Time Div = 2 ms/ Div. a) titik 1 = ground osiloskop titik 2 = input Y b) Titik 2 = ground osiloskop Titik 3 = input Y Tegangan Anoda pada TRIAC Untuk mengukur tegangan drop yang melewati lampu 2. Gambarkan tegangan yang melewati TRIAC dan lampu yang ditampilkan osiloskop untuk sudut trigger 900 . Tugas ! 1. Hitung sudut trigger untuk R1 = 0 , R1 = 50K 2. Mengamati histerisis : Perbedaan apa yang dapat dilihat pada saat mengubah P1 untuk : a. lampu menyala (dari gelap ke terang) b. Lampu mati (dari terang ke gelap) 3. Bagaimana mendefinisikan sudut trigger α aliran arus θ ?
  • 16.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 16 PERCOBAAN 8 Lampu Dimmer dengan kontrol histerisis pulsa trigger bebas Tujuan : Menampilkan tegangan yang melewati TRIAC dan lampu yang menyala pada osiloskop dan mengatur sudut trigger maksimum dan minimum. Rangkaian Alat dan Bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Kapasitor C2 = 4.7 nF 6. Variabel Resistor R1 = 470 K 7. Resistor R2 = R3 = 3k3 8. Soket lampu 9. Lampu 24 V/ 3W 10. Osiloskop 24VAC 24V/3W R3 3K3 R2 3K3 R4 1k R1 470k 10% BR100 A10 C2 4.7uF C1 0.1uF UL UTr UZ
  • 17.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 17 Langkah Kerja 1. Rangkai rangkaian dan hubungkan dengan osiloskop Atur pada osiloskop : input YA, YB = 20V/div Time/div = 2ms/Div a. Titik 1 = ground osiloskop Titik 2 = input YA : tegangan anoda Titik 3 = input YB : tegangan trigger b. Titik 2 = ground osiloskop Titik 4 = input YA : tegangan yang melewati lampu. 2. Dengan mengatur variable resistor R1 akan menentukan sudut trigger maksimum dan minimum. 3. Pengamatan histerisis : Operasikan variable resistor R1. Bagaimana respon lampu dan tegangan output a. untuk transisi gelap ke terang b. untuk transisi dari terang ke gelap
  • 18.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 18 PERCOBAAN 9 Lampu dimmer dengan harga preset minimum Tujuan : Menampilkan tegangan yang melewati TRIAC dan lampu oleh osiloskop serta menentukan sudut trigger maksimum dan minimum. Rangkaian Alat dan Bahan 1. Papan percobaan 2. TRIAC 3. DIAC 4. Kapasitor C1 = 0.1 uF 5. Kapasitor C2 = 4n7 6. Kapasitor C3 = 0.1uF 7. Variabel resistor R1 = 470 K 8. Variabel resistor R5 = 47 K 9. Resistor R2 = R3 = 3K3 10. Resistor R4 = 15 K 11. Resistor Rr = 100 12. Soket lampu 24VAC C3 0.1uF R5 47k 40% R4 15k 24V/3W R3 3K3 R2 3K3 R6 100 R1 470k 10% BR100 A10 C2 4n7C10.1uF UL UTr UZ
  • 19.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 19 13. lampu 24 V/ 3W 14. Osiloskop 15. Power Supply Langkah percobaan : 1. Rangkaian rangkaian seperti pada gambar dan hubungkan dengan osiloskop. Atur input YA, YB = 20 V/ DIV : DC dan Time / DIV = 2ms. Sinkronisasi pada YA. a. Titik 1 = ground osiloskop Titik 2 = tegangan anoda = input YA Titik 3 = tegangan trigger = input YB b. Titik 2 = ground osiloskop Titik 4 = tegangan yang melewati lampu = Y 2. Mengukur sudut trigger : Atur R1 sehingga TRIAC menyala (kecerahan lampu minimum). Ubah R5 : menghasilkan sudut trigger α dan sudut aliran arus θ (selama R1 tetap) R5 α θ = 180- α R1 Mendekati 40K 0K Range R1 R5 R1 α θ = 180- α Mendekati 40K 500K 0K 0K
  • 20.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 20 PERCOBAAN 10 Pokok Bahasan : Gerbang Logika Dasar Tujuan : 1. Dapat mengetahui tabel kebenaran suatu gerbang logika AND 2. Dapat mengetahui tabel kebenaran suatu gerbang logika OR 3. Dapat mengetahui tabel kebenaran suatu gerbang logika NOT 4. Dapat mengetahui tabel kebenaran suatu gerbang logika NAND 5. Dapat mengetahui tabel kebenaran suatu gerbang logika NOR 6. Dapat mengetahui tabel kebenaran suatu gerbang logika EXOR Alat dan Bahan : 1. Papan Percobaan 2. Power suplay 5Vdc 3. kabel penghubung (jumper) 4. IC TTL : 7408, 7432, 7405, 7400, 7402, 7486 5. LED 1 buah 6. Resistor 470 1 buah Langkah Praktikum 1. Rangkailah rangkaian di bawah ini ! 2. Ujilah rangkaian-rangkaian tersebut, dan buatkan tabel kebenaran dari hasil pengujian ! 3. Buat kesimpulan !
  • 21.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 21 Gambar 1 Gambar 2 Gambar 3 Gambar 4 Gambar 5 470 74LS08 74LS32 470 74LS05 470 7400 470 74LS02 470
  • 22.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 22 Gambar 6 Hasil Praktikum : 1. Tabel Kebenaran AND gate A B F 0 0 0 1 1 0 1 1 2. Tabel Kebenaran OR gate A B F 0 0 0 1 1 0 1 1 3. Tabel Kebenaran Inverter A F 0 1 4. Tabel Kebenaran NAND gate A B F 0 0 0 1 1 0 1 1 5. Tabel Kebenaran NOR gate A B F 0 0 0 1 1 0 1 1 6. Tabel Kebenaran EXOR gate 74LS86 470
  • 23.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 23 A B F 0 0 0 1 1 0 1 1 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
  • 24.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 24 PERCOBAAN 11 Pokok Bahasan : Rangkaian Kombinasional Tujuan : 1. Mahasiswa dapat merangkai rangkaian kombinasional berdasarkan tabel kebenaran 2. Mahasiswa dapat merangkai rangkaian kombinasional berdasarkan persamaan fungsi 3. Mahasiswa mampu memperantarakan gerbang-gerbang logika untuk membentuk system Peralatan 1. Catu daya 5 Vdc 2. LED 1 buah 3. R = 470 1 buah 4. IC TTL Langkah Praktikum : 1. Amati persamaan fungsi digital dan tabel kebenaran 2. Minimisasikan persamaan 3. Rangkai rangkaian gerbang logika berdasarkan persamaan tadi 4. Buat tabel kebenarannya Persamaan dan tabel kebenaran : 1. F = (A + B).(A + C) 2. F = (AB) + (BC) 3. F = (AB)A. (AB)B 4. F = ABC + ABC + ABC + ABC
  • 25.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 25 Tabel Kebenaran 1. A B F 0 0 1 0 1 0 1 0 1 1 1 0 2. A B C D F 0 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 1 0 1 0 0 0 1 1 0 0 1 0 1 0 1 0 0 1 0 1 1 0 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0 1 1 1 1 1 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
  • 26.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 26 PERCOBAAN 12 Pokok Bahasan : Konversi Gerbang Tujuan : 1. Mahasiswa dapat mengkonversi gerbang logika yang satu dengan gerbang logika yang lain 2. Mahasiswa dapat membuat tabel kebenaran dari gerbang pengganti Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Buat gerbang NOT dari gerbang NAND 2. Buat gerbang AND dari gerbang NAND 3. Buat gerbang OR dari gerbang NAND 4. Buat gerbang NOR dari Gerbang NAND 5. Buat gerbang EXOR dari gerbang NAND 6. Buat gerbang EXNOR dari gerbang NAND 7. Buat gerbang NOT dari gerbang NOR 8. Buat gerbang OR dari gerbang NOR 9. Buat gerbang AND dari gerbang NOR Hasil Praktikum : 1. 2
  • 27.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 27 3 4 5 6 7 8
  • 28.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 28 9 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
  • 29.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 29 PERCOBAAN 13 Pokok Bahasan : Aljabar Boole Tujuan : 1. Mahasiswa dapat membuktikan teorema Boole berdasarkan percobaan 2. Mahasiswa dapat memahami fungsi-fungsi aljabar Boole Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! 3. Buatkan persamaan logika berdasarkan gambar ! Rangkaian 1. A B Y F 0 0 0 1 1 0 1 1 7408A 74LS08D 1 2 3 7408B 74LS08D 4 5 6 A B F Y
  • 30.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 30 2. A B Y F 0 0 0 1 1 0 1 1 3. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 4. U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F Y U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F C U1A 74LS32D1 2 3 U1B 74LS32D 4 5 6 A B F C
  • 31.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 31 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 5. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 6. A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6 A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6
  • 32.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 32 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 7. A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 8. A B F C U1A 74LS08D 1 2 3 U2A 7432N 1 2 3 A B F C U1A 74LS08D 1 2 3 U1B 74LS08D 4 5 6 U2A 7432N 1 2 3
  • 33.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 33 A B C F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 9. A B F Y 0 0 0 1 1 0 1 1 10. A B F Y 0 0 0 1 1 0 1 1 A B F U3A 74LS02D 2 3 1 A B Y U1A 74LS08D 1 2 3 U4A 74LS04D 21 U4B 74LS04D 43 A B U1A 74LS00D 1 2 3 F A B Y U2A 7432N 1 2 3 U4A 74LS04D 21 U4B 74LS04D 43
  • 34.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 34 Kesimpulan : --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------- ---------------------------------------------------------------------------------------------------
  • 35.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 35 PERCOBAAN 14 Pokok Bahasan : Display 7-Segment (BCD to 7-Segment Converter) Tujuan : 1. Mahasiswa dapat membuat tabel kebenaran BCD to 7 Segment 2. Mahasiswa dapat Menampilkan angka desimal pada 7 segment Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! Rangkaian U1 DA 7 DB 1 DC 2 DD 6 OA 13 OD 10 OE 9 OF 15 OC 11 OB 12 OG 14~EL 5 ~BI 4 ~LT 3 4511BD 15V VDD R8 100kOhm 2 3 4 5 1 A B C D E F G
  • 36.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 36 Tabel Kebenaran Input Output A B C D a b c d e f g 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 Kesimpulan :
  • 37.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 37 PERCOBAAN 15 Pokok Bahasan : Pencacah Biner Tujuan : 1. Mahasiswa dapat memahami cara kerja pencacah biner 2. Mahasiswa dapat merancang modulo –n. 3. Mahasiswa dapat membuat diagram waktu Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL 5. Pulser Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Berilah masukan logika 0 atau 1 sesuai dengan tabel keberannya ! 3. Buatkan persamaan logika berdasarkan gambar ! 4. Gambarkan diagram waktunya sesuai dengan tabel kebenaran ! Rangkaian 1. Tugas : U2 12 9 11 8 1 6 7 2 14 3 R9(1) R9(2) R0(1) R0(2) QA QB QC QD B A 74LS90N V1 10Hz 5V 220ohm 220ohm 220ohm 220ohm
  • 38.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 38 Modifikasi rangkaian di atas sehingga ia hanya menghitung sampai bilangan 5 desimal. Kesimpulan :
  • 39.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 39 PERCOBAAN 16 Pokok Bahasan : Pulser Tujuan : 1. Mahasiswa dapat memahami cara kerja pulser 2. Mahasiswa dapat merakit sebuah pulser Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL 5. Frekuency Counter Langkah-langkah Praktikum 1. Rangkailah rangkaian seperti pada gambar ! 2. Ukur frekuensi keluaran dengan menggunakan frekuency counter! 3. Cobalah ganti nilai R atau C yang ada dengan harga sembarang ! 4. Ukur kembali frekuensi keluaran dengan menggunakan frekuensi counter ! Rangkaian Kesimpulan : U1A 4011BD 1 2 3 U1B 4011BD 5 6 4 R1 1.0Mohm C1 1.0uF LED_red LED1 R2 220ohm
  • 40.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 40
  • 41.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 41 PERCOBAAN 17 Pokok Bahasan : Perancangan Sistem Digital Tujuan : 1. Mahasiswa dapat merancang sistem yang berbasis digital 2. Mahasiswa dapat membuat tabel pengukuran dan diagram waktu. Alat dan Bahan 1. Papan percobaan 2. Catu daya 5 Vdc 3. Kabel penghubung 4. IC TTL Langkah-langkah Praktikum 1. Rangkailah rangkaian Pulser, Pencacah Biner dan Display 2. Hubungkan keluaran pulser kepada pencacah ! 3. Hubungkan keluaran pencacah ke rangkaian display ! 4. Perhatikan display ! Rangkaian Tugas 1. Buatlah diagram waktu dan tabel kebenaran dari sistem di atas ! 2. Modifikasi rangkaian di atas menjadi hanya sampai menghitung 5 desimal ! Pulser Pencacah Biner Display
  • 42.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 42 Kesimpulan :
  • 43.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 43 PERCOBAAN 18 Aplikasi Mikrokontroler
  • 44.
    FPTK- UPI PRAKTIKUM DASARELEKTRIK II PROGRAM STUDI TEKNIK ELEKTRO 44
