Laporan ini membahas praktikum rangkaian penyearah gelombang penuh menggunakan 4 dioda bridge dan kapasitor. Rangkaian ini dapat menghasilkan tegangan DC yang lebih stabil dari pada penyearah setengah gelombang. Penambahan kapasitor pada rangkaian penyearah gelombang penuh dapat mengurangi riak pada gelombang yang dihasilkan sehingga membuat tegangan keluaran menjadi lebih lurus. Semakin besar kapasitas k

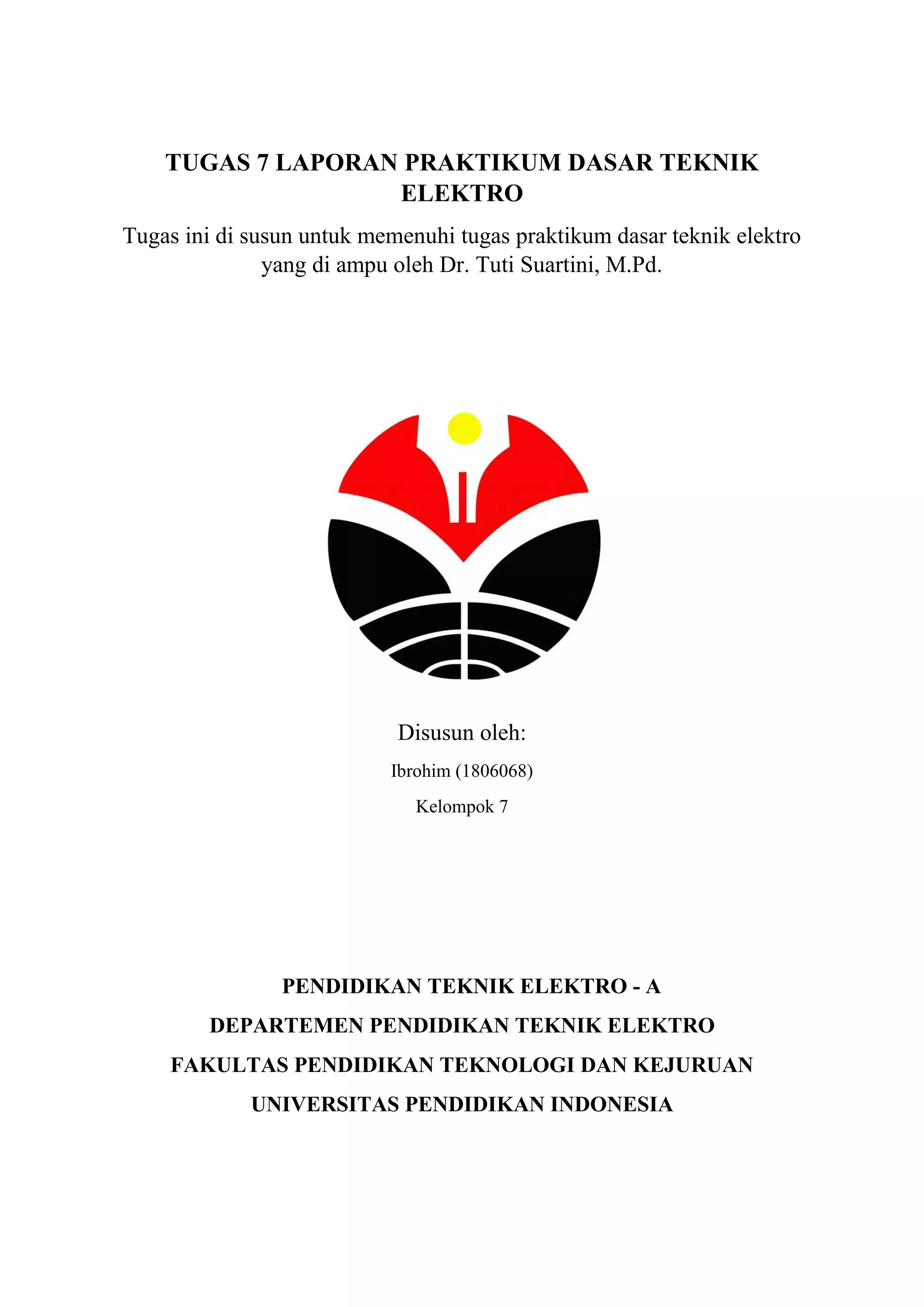

1. TUGAS 7 LAPORAN PRAKTIKUM DASAR TEKNIK
ELEKTRO
Tugas ini di susun untuk memenuhi tugas praktikum dasar teknik elektro
yang di ampu oleh Dr. Tuti Suartini, M.Pd.
Disusun oleh:
Ibrohim (1806068)
Kelompok 7
PENDIDIKAN TEKNIK ELEKTRO - A
DEPARTEMEN PENDIDIKAN TEKNIK ELEKTRO
FAKULTAS PENDIDIKAN TEKNOLOGI DAN KEJURUAN
UNIVERSITAS PENDIDIKAN INDONESIA

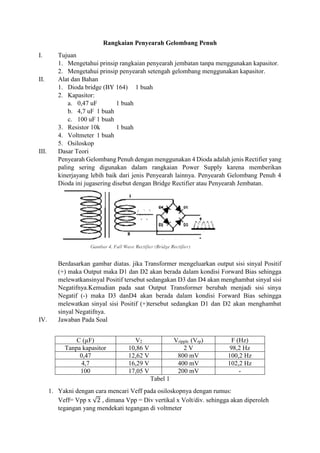

2. Rangkaian Penyearah Gelombang Penuh
I. Tujuan
1. Mengetahui prinsip rangkaian penyearah jembatan tanpa menggunakan kapasitor.
2. Mengetahui prinsip penyearah setengah gelombang menggunakan kapasitor.
II. Alat dan Bahan
1. Dioda bridge (BY 164) 1 buah
2. Kapasitor:
a. 0,47 uF 1 buah
b. 4,7 uF 1 buah
c. 100 uF 1 buah
3. Resistor 10k 1 buah
4. Voltmeter 1 buah
5. Osiloskop
III. Dasar Teori
Penyearah Gelombang Penuh dengan menggunakan 4 Dioda adalah jenis Rectifier yang
paling sering digunakan dalam rangkaian Power Supply karena memberikan
kinerjayang lebih baik dari jenis Penyearah lainnya. Penyearah Gelombang Penuh 4
Dioda ini jugasering disebut dengan Bridge Rectifier atau Penyearah Jembatan.
Berdasarkan gambar diatas. jika Transformer mengeluarkan output sisi sinyal Positif
(+) maka Output maka D1 dan D2 akan berada dalam kondisi Forward Bias sehingga
melewatkansinyal Positif tersebut sedangakan D3 dan D4 akan menghambat sinyal sisi
Negatifnya.Kemudian pada saat Output Transformer berubah menjadi sisi sinya
Negatif (-) maka D3 danD4 akan berada dalam kondisi Forward Bias sehingga
melewatkan sinyal sisi Positif (+)tersebut sedangkan D1 dan D2 akan menghambat
sinyal Negatifnya.
IV. Jawaban Pada Soal
C (µF) V2 Vripple (Vrp) F (Hz)
Tanpa kapasitor 10,86 V 2 V 98,2 Hz
0,47 12,62 V 800 mV 100,2 Hz
4,7 16,29 V 400 mV 102,2 Hz
100 17,05 V 200 mV -
Tabel 1
1. Yakni dengan cara mencari Veff pada osiloskopnya dengan rumus:
Veff= Vpp x √2 , dimana Vpp = Div vertikal x Volt/div. sehingga akan diperoleh
tegangan yang mendekati tegangan di voltmeter

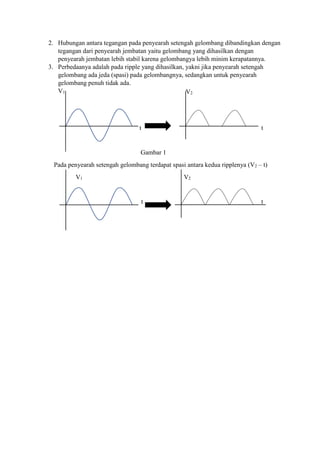

3. 2. Hubungan antara tegangan pada penyearah setengah gelombang dibandingkan dengan
tegangan dari penyearah jembatan yaitu gelombang yang dihasilkan dengan
penyearah jembatan lebih stabil karena gelombangya lebih minim kerapatannya.
3. Perbedaanya adalah pada ripple yang dihasilkan, yakni jika penyearah setengah
gelombang ada jeda (spasi) pada gelombangnya, sedangkan untuk penyearah
gelombang penuh tidak ada.
V1
t t
Gambar 1
Pada penyearah setengah gelombang terdapat spasi antara kedua ripplenya (V2 – t)
V1 V2
t t
V2

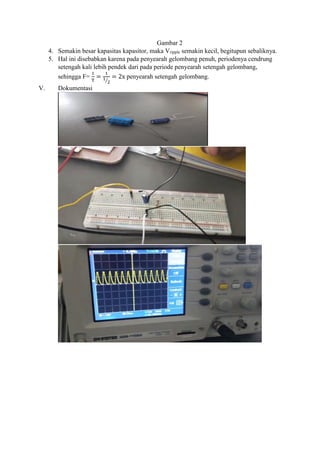

4. Gambar 2
4. Semakin besar kapasitas kapasitor, maka Vripple semakin kecil, begitupun sebaliknya.
5. Hal ini disebabkan karena pada penyearah gelombang penuh, periodenya cendrung
setengah kali lebih pendek dari pada periode penyearah setengah gelombang,
sehingga F=
1
T
=
1
1
2⁄
= 2x penyearah setengah gelombang.

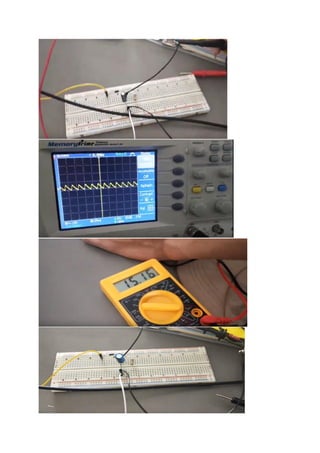

V. Dokumentasi

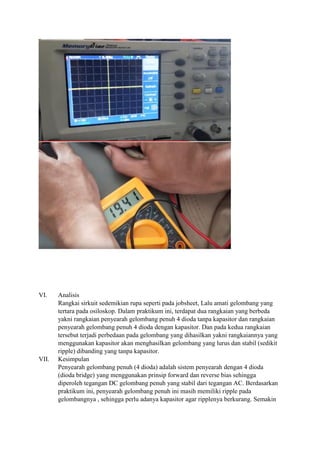

6. VI. Analisis
Rangkai sirkuit sedemikian rupa seperti pada jobsheet, Lalu amati gelombang yang
tertara pada osiloskop. Dalam praktikum ini, terdapat dua rangkaian yang berbeda
yakni rangkaian penyearah gelombang penuh 4 dioda tanpa kapasitor dan rangkaian
penyearah gelombang penuh 4 dioda dengan kapasitor. Dan pada kedua rangkaian
tersebut terjadi perbedaan pada gelombang yang dihasilkan yakni rangkaiannya yang
menggunakan kapasitor akan menghasilkan gelombang yang lurus dan stabil (sedikit
ripple) dibanding yang tanpa kapasitor.
VII. Kesimpulan
Penyearah gelombang penuh (4 dioda) adalah sistem penyearah dengan 4 dioda
(dioda bridge) yang menggunakan prinsip forward dan reverse bias sehingga
diperoleh tegangan DC gelombang penuh yang stabil dari tegangan AC. Berdasarkan
praktikum ini, penyearah gelombang penuh ini masih memiliki ripple pada
gelombangnya , sehingga perlu adanya kapasitor agar ripplenya berkurang. Semakin

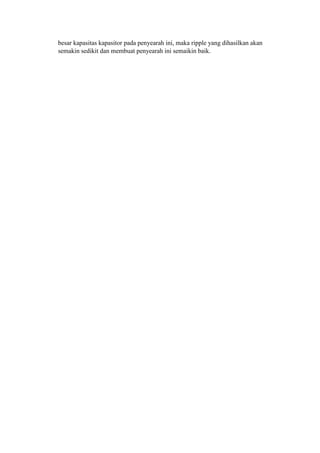

7. besar kapasitas kapasitor pada penyearah ini, maka ripple yang dihasilkan akan
semakin sedikit dan membuat penyearah ini semaikin baik.
