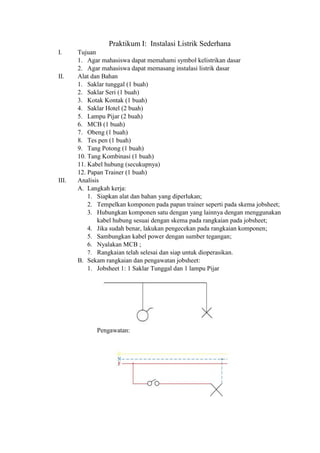

2. Praktikum I: Instalasi Listrik Sederhana
I. Tujuan
1. Agar mahasiswa dapat memahami symbol kelistrikan dasar
2. Agar mahasiswa dapat memasang instalasi listrik dasar
II. Alat dan Bahan
1. Saklar tunggal (1 buah)
2. Saklar Seri (1 buah)
3. Kotak Kontak (1 buah)
4. Saklar Hotel (2 buah)
5. Lampu Pijar (2 buah)
6. MCB (1 buah)
7. Obeng (1 buah)
8. Tes pen (1 buah)
9. Tang Potong (1 buah)
10. Tang Kombinasi (1 buah)
11. Kabel hubung (secukupnya)
12. Papan Trainer (1 buah)
III. Analisis
A. Langkah kerja:
1. Siapkan alat dan bahan yang diperlukan;
2. Tempelkan komponen pada papan trainer seperti pada skema jobsheet;
3. Hubungkan komponen satu dengan yang lainnya dengan menggunakan
kabel hubung sesuai dengan skema pada rangkaian pada jobsheet;
4. Jika sudah benar, lakukan pengecekan pada rangkaian komponen;
5. Sambungkan kabel power dengan sumber tegangan;
6. Nyalakan MCB ;
7. Rangkaian telah selesai dan siap untuk dioperasikan.
B. Sekam rangkaian dan pengawatan jobsheet:
1. Jobsheet 1: 1 Saklar Tunggal dan 1 lampu Pijar
Pengawatan:

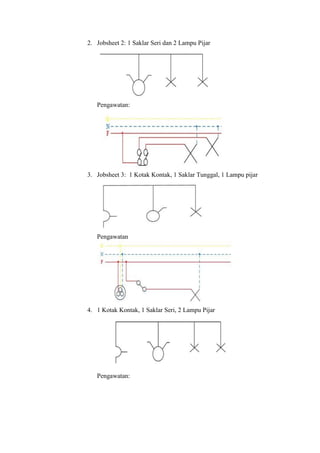

3. 2. Jobsheet 2: 1 Saklar Seri dan 2 Lampu Pijar
Pengawatan:
3. Jobsheet 3: 1 Kotak Kontak, 1 Saklar Tunggal, 1 Lampu pijar
Pengawatan
4. 1 Kotak Kontak, 1 Saklar Seri, 2 Lampu Pijar
Pengawatan:

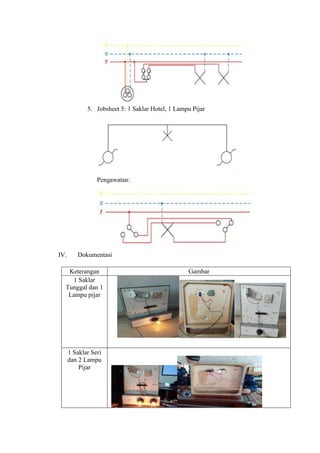

4. 5. Jobsheet 5: 1 Saklar Hotel, 1 Lampu Pijar
Pengawatan:
IV. Dokumentasi
Keterangan Gambar
1 Saklar
Tunggal dan 1
Lampu pijar
1 Saklar Seri
dan 2 Lampu
Pijar

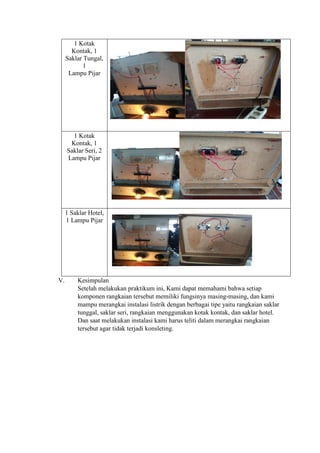

5. 1 Kotak
Kontak, 1
Saklar Tungal,
1
Lampu Pijar
1 Kotak
Kontak, 1
Saklar Seri, 2
Lampu Pijar
1 Saklar Hotel,
1 Lampu Pijar
V. Kesimpulan
Setelah melakukan praktikum ini, Kami dapat memahami bahwa setiap
komponen rangkaian tersebut memiliki fungsinya masing-masing, dan kami
mampu merangkai instalasi listrik dengan berbagai tipe yaitu rangkaian saklar
tunggal, saklar seri, rangkaian menggunakan kotak kontak, dan saklar hotel.
Dan saat melakukan instalasi kami harus teliti dalam merangkai rangkaian
tersebut agar tidak terjadi konsleting.
