Device Modeling Report




COMPONENTS : BIPOLAR JUNCTION TRANSISTOR
PART NUMBER : 2SA2004
MANUFACTURER : PANASONIC




                  Bee Technologies Inc.


    All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

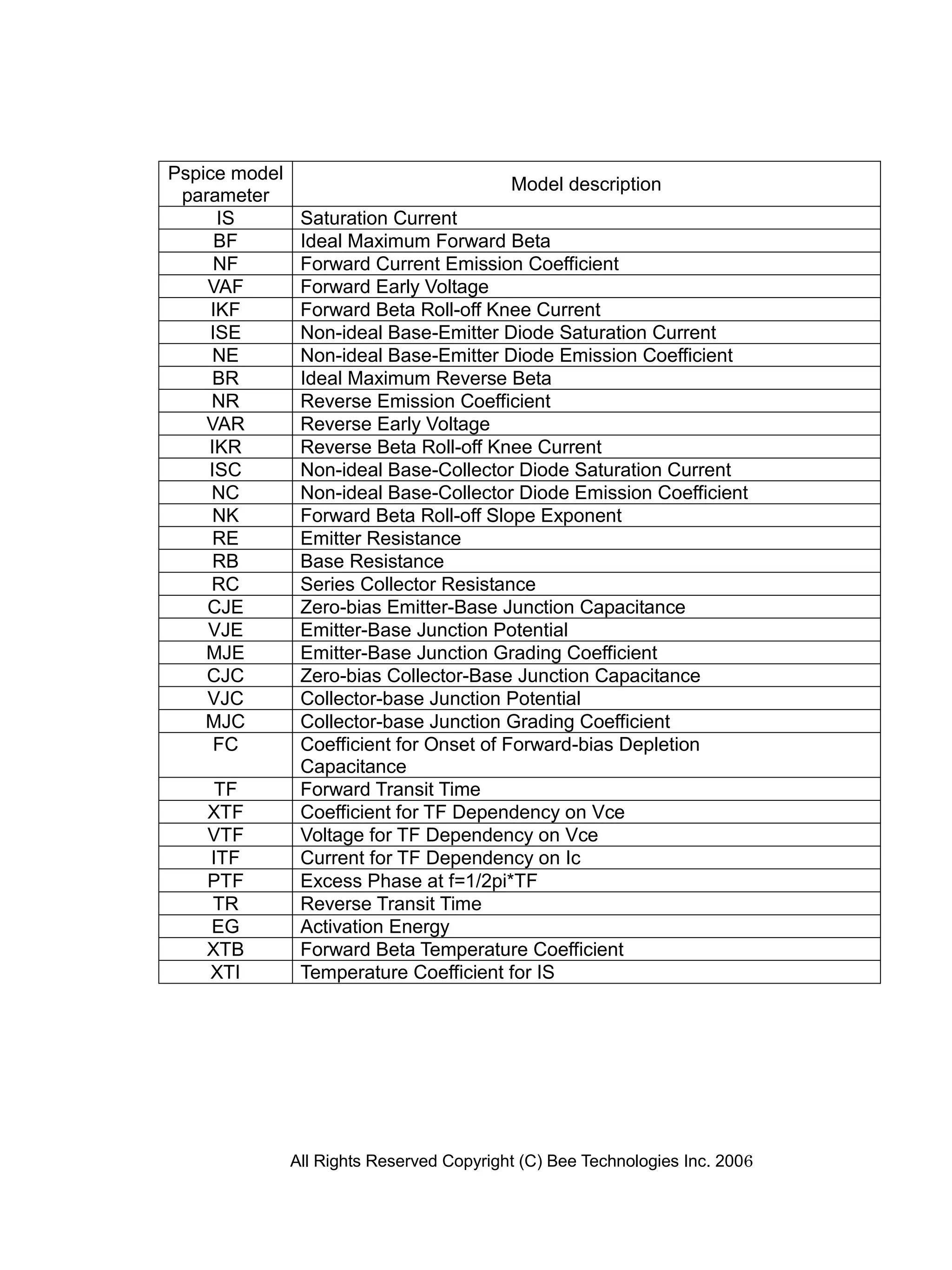

Pspice model
                                           Model description
 parameter
      IS        Saturation Current
      BF        Ideal Maximum Forward Beta
      NF        Forward Current Emission Coefficient
    VAF         Forward Early Voltage
     IKF        Forward Beta Roll-off Knee Current
     ISE        Non-ideal Base-Emitter Diode Saturation Current
     NE         Non-ideal Base-Emitter Diode Emission Coefficient
     BR         Ideal Maximum Reverse Beta
     NR         Reverse Emission Coefficient
    VAR         Reverse Early Voltage
    IKR         Reverse Beta Roll-off Knee Current
    ISC         Non-ideal Base-Collector Diode Saturation Current
     NC         Non-ideal Base-Collector Diode Emission Coefficient
     NK         Forward Beta Roll-off Slope Exponent
     RE         Emitter Resistance
     RB         Base Resistance
     RC         Series Collector Resistance
    CJE         Zero-bias Emitter-Base Junction Capacitance
    VJE         Emitter-Base Junction Potential
    MJE         Emitter-Base Junction Grading Coefficient
    CJC         Zero-bias Collector-Base Junction Capacitance
    VJC         Collector-base Junction Potential
    MJC         Collector-base Junction Grading Coefficient
      FC        Coefficient for Onset of Forward-bias Depletion
                Capacitance
     TF         Forward Transit Time
    XTF         Coefficient for TF Dependency on Vce
    VTF         Voltage for TF Dependency on Vce
    ITF         Current for TF Dependency on Ic
    PTF         Excess Phase at f=1/2pi*TF
    TR          Reverse Transit Time
    EG          Activation Energy
    XTB         Forward Beta Temperature Coefficient
    XTI         Temperature Coefficient for IS




               All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

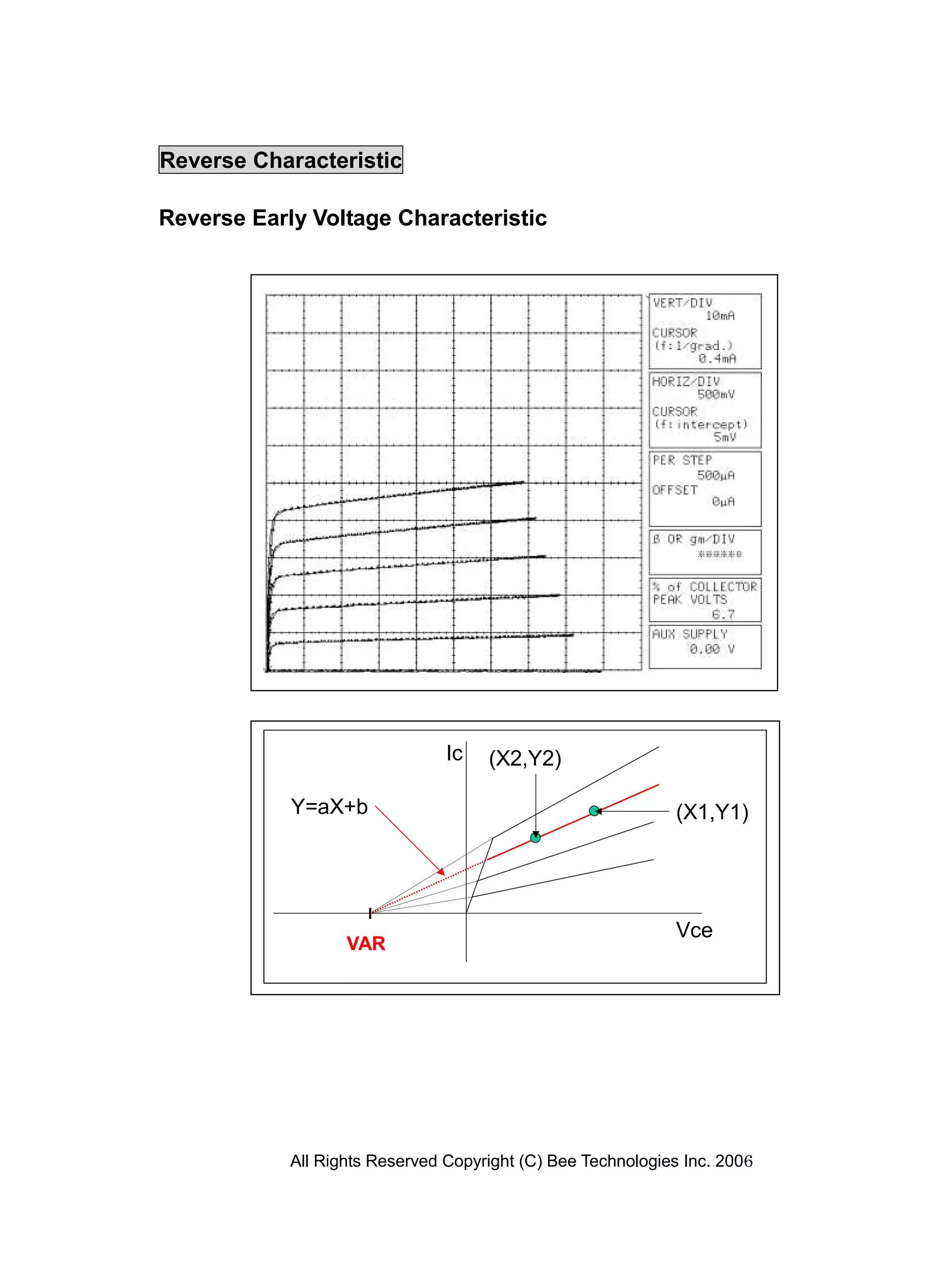

Reverse Characteristic

Reverse Early Voltage Characteristic




                                Ic   (X2,Y2)

            Y=aX+b                                            (X1,Y1)




                                                              Vce
                   VAR
                   VAF




            All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

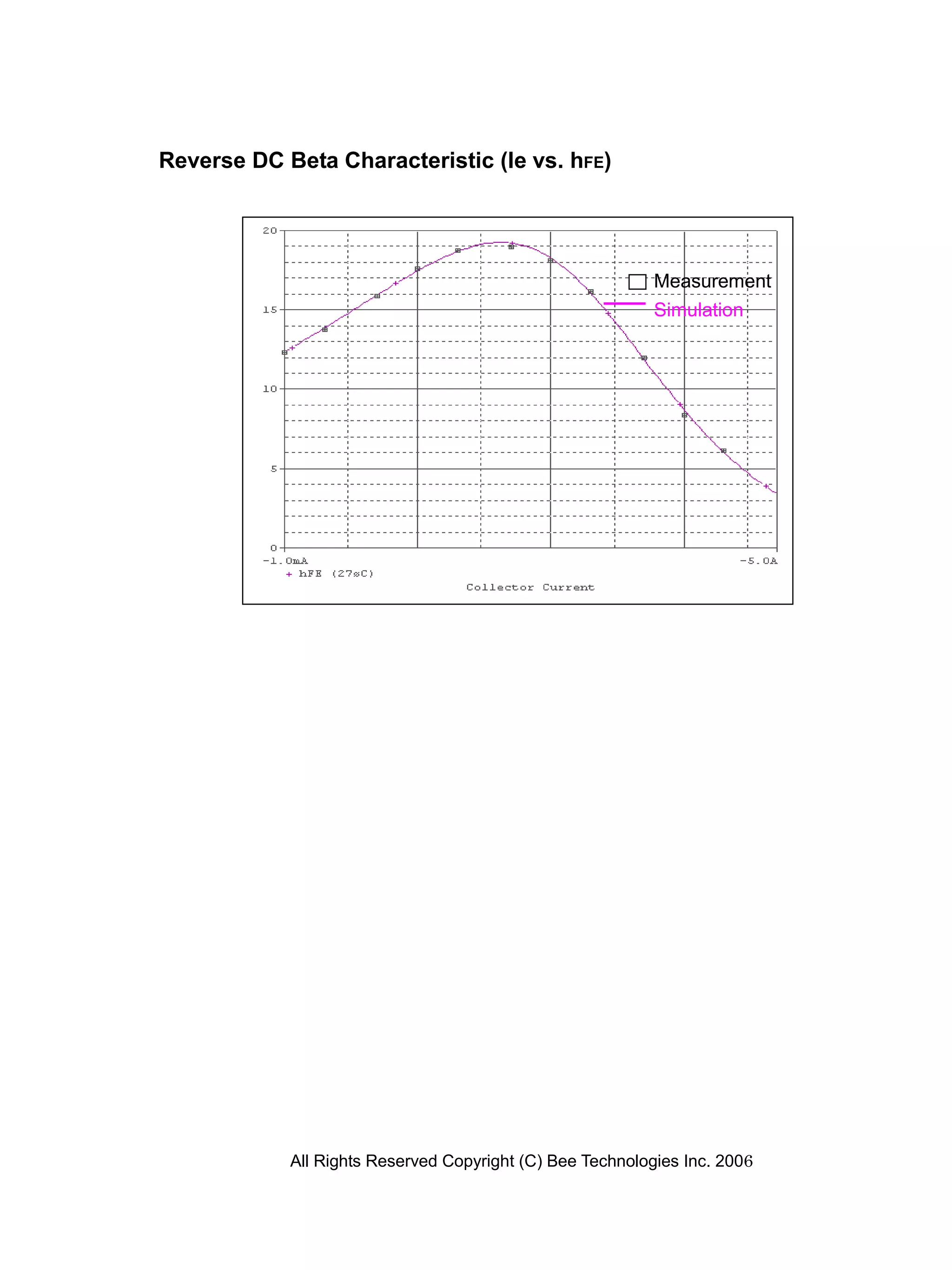

Reverse DC Beta Characteristic (Ie vs. hFE)




                                                           Measurement
                                                           Simulation




            All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

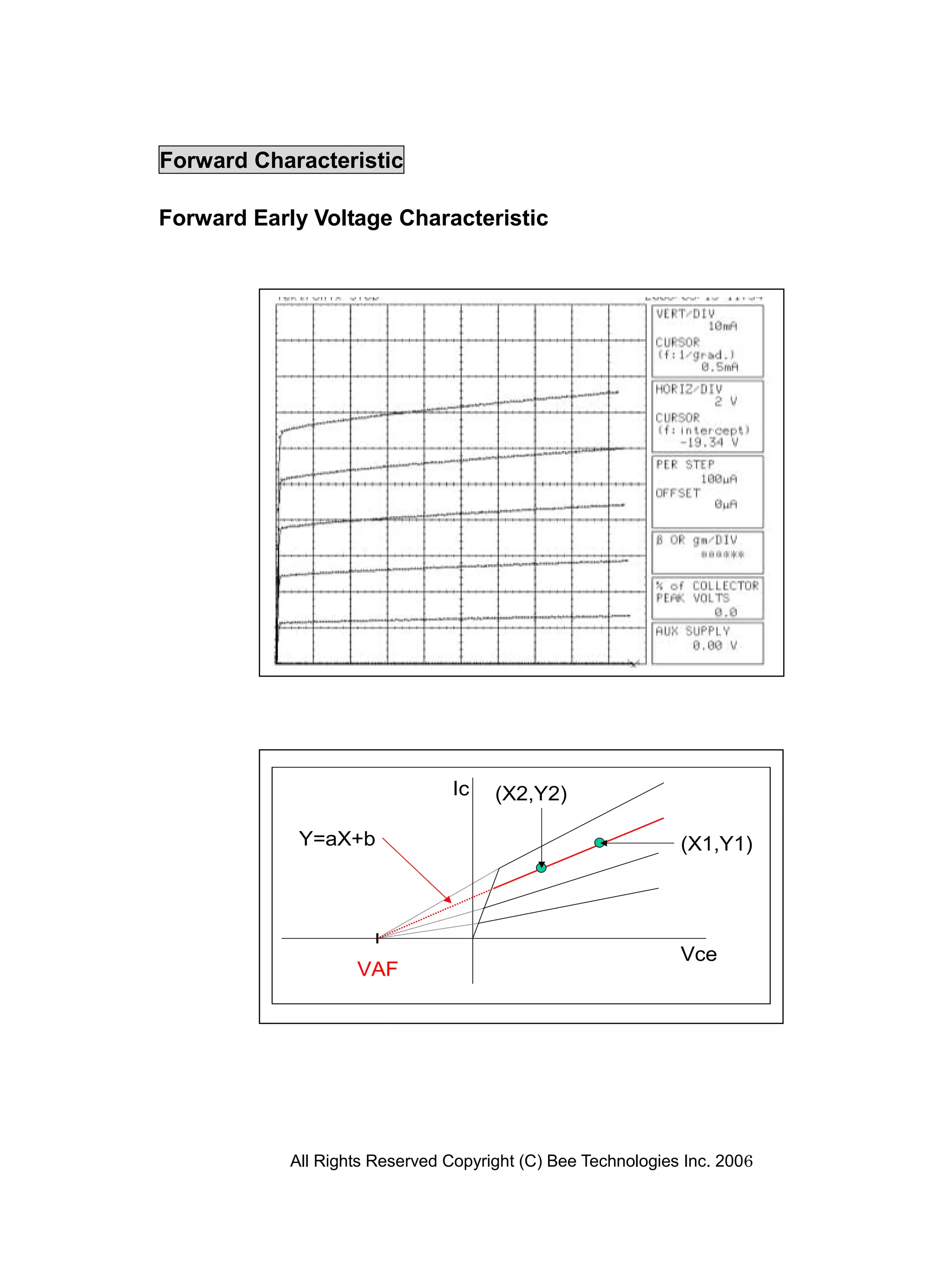

Forward Characteristic

Forward Early Voltage Characteristic




                                 Ic   (X2,Y2)

             Y=aX+b                                           (X1,Y1)




                                                              Vce
                    VAF




            All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

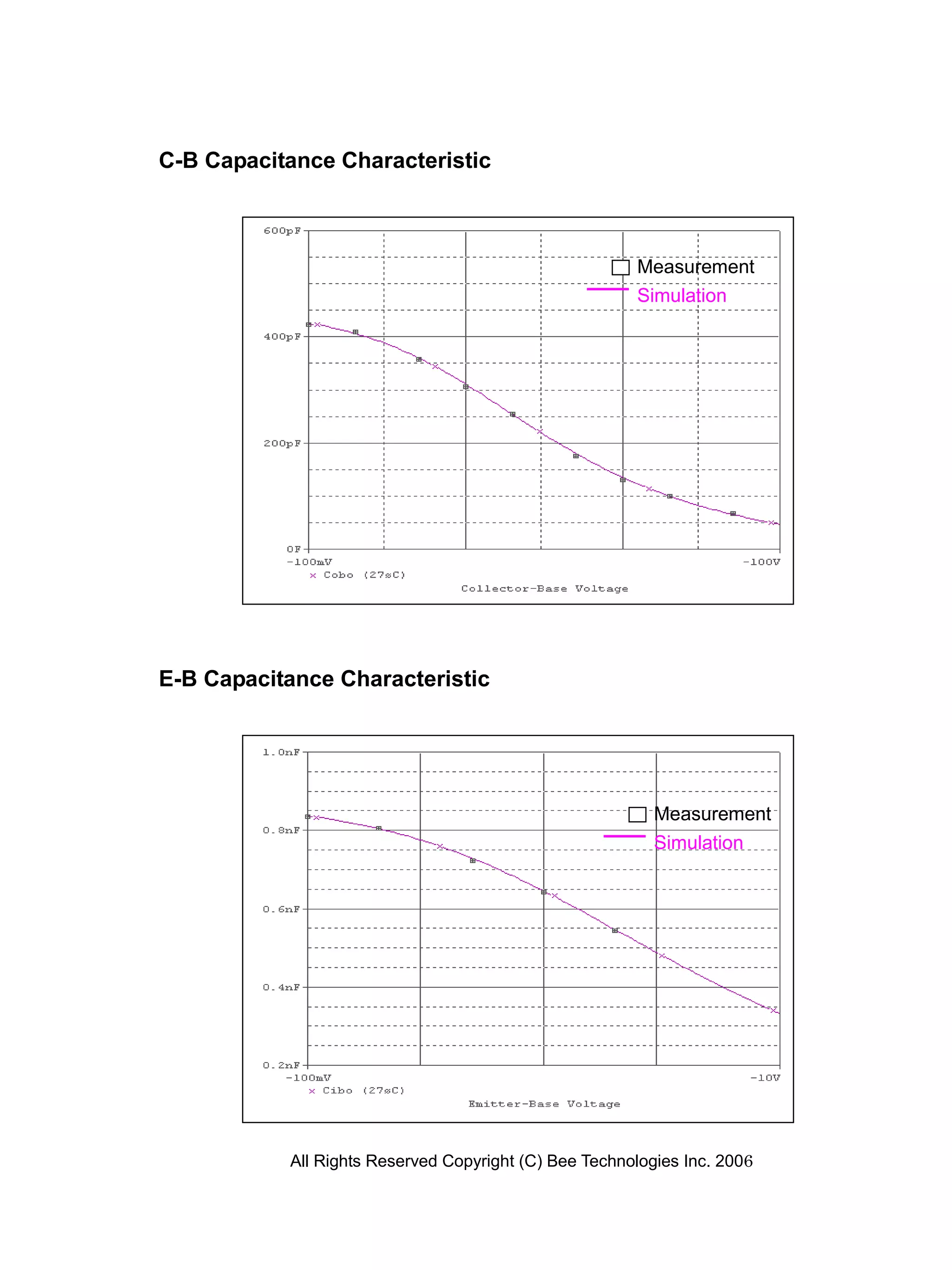

C-B Capacitance Characteristic



                                                       Measurement
                                                       Simulation




E-B Capacitance Characteristic




                                                          Measurement
                                                          Simulation




           All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

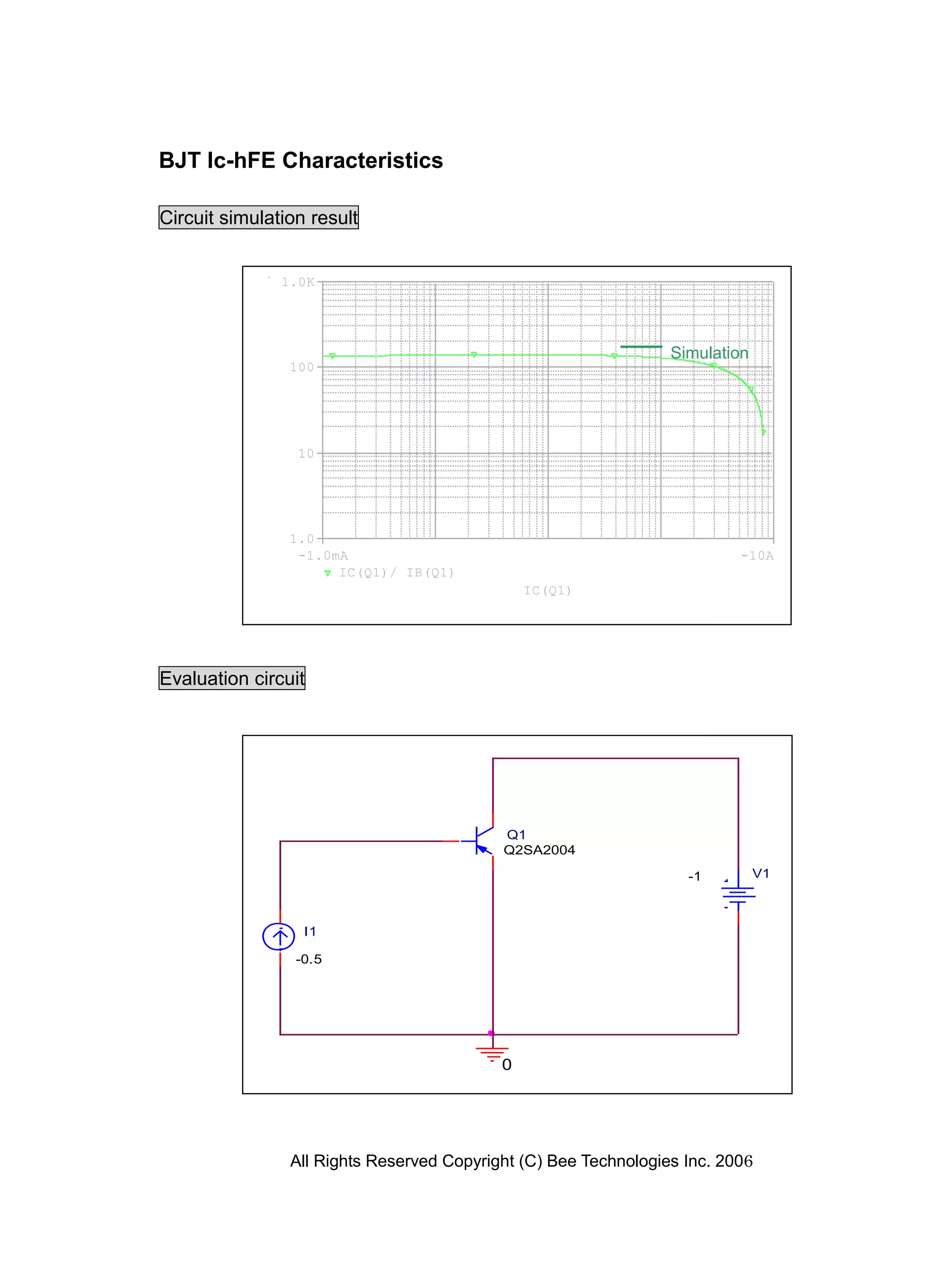

BJT Ic-hFE Characteristics

Circuit simulation result


               1.0K




                                                                 Simulation
                100




                 10




                1.0
                 -1.0mA                                                   -10A
                      IC(Q1)/ IB(Q1)
                                               IC(Q1)




Evaluation circuit




                                           Q1
                                           Q2SA2004

                                                                   -1         V1



                  I1

                 -0.5




                                           0




                All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

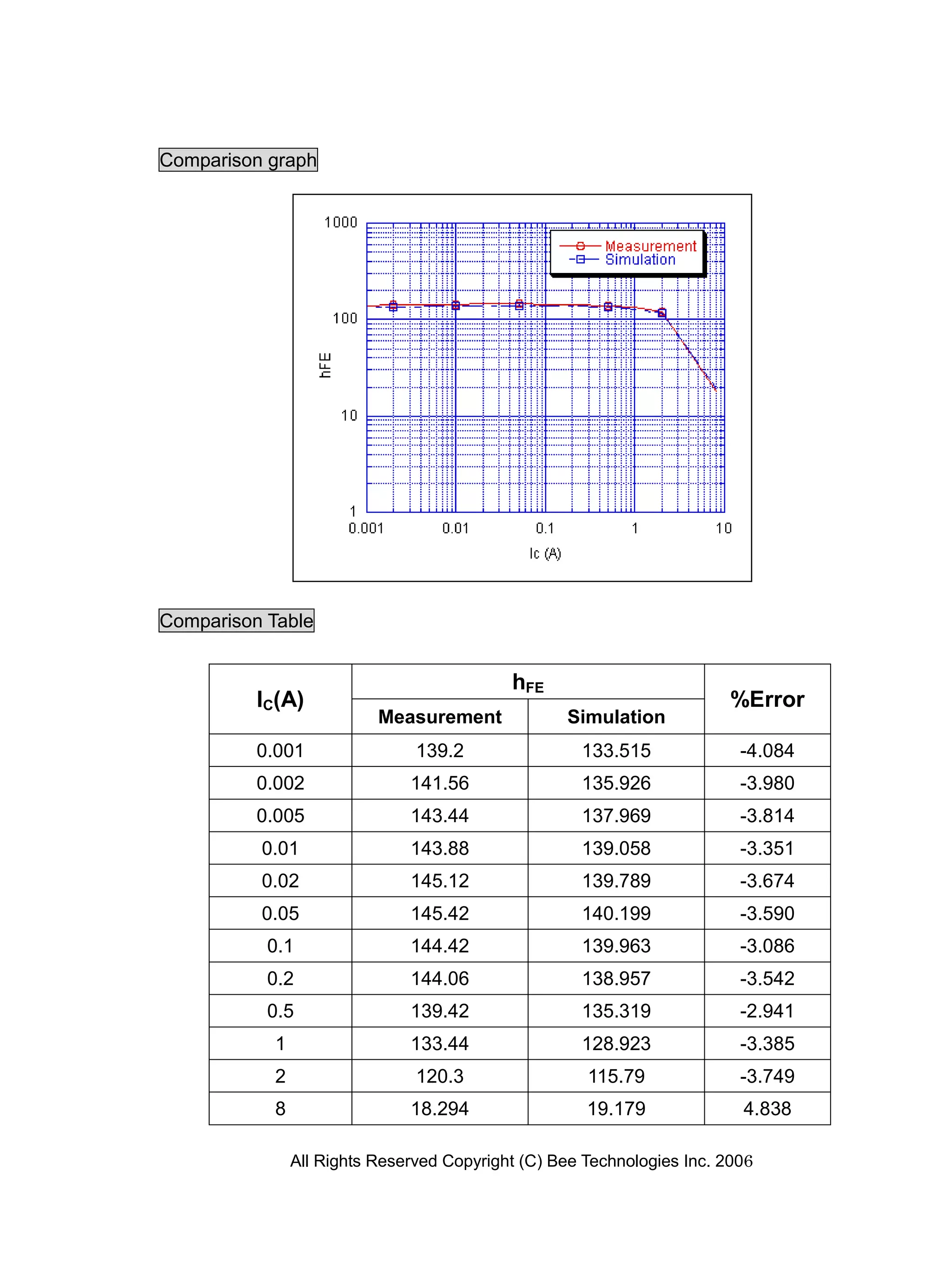

Comparison graph




Comparison Table


                                            hFE
          IC(A)                                                          %Error
                           Measurement             Simulation
          0.001                 139.2                133.515              -4.084
          0.002                141.56                135.926              -3.980
          0.005                143.44                137.969              -3.814
          0.01                 143.88                139.058              -3.351
          0.02                 145.12                139.789              -3.674
          0.05                 145.42                140.199              -3.590
           0.1                 144.42                139.963              -3.086
           0.2                 144.06                138.957              -3.542
           0.5                 139.42                135.319              -2.941
            1                  133.44                128.923              -3.385
            2                   120.3                 115.79              -3.749
            8                  18.294                 19.179              4.838

                All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

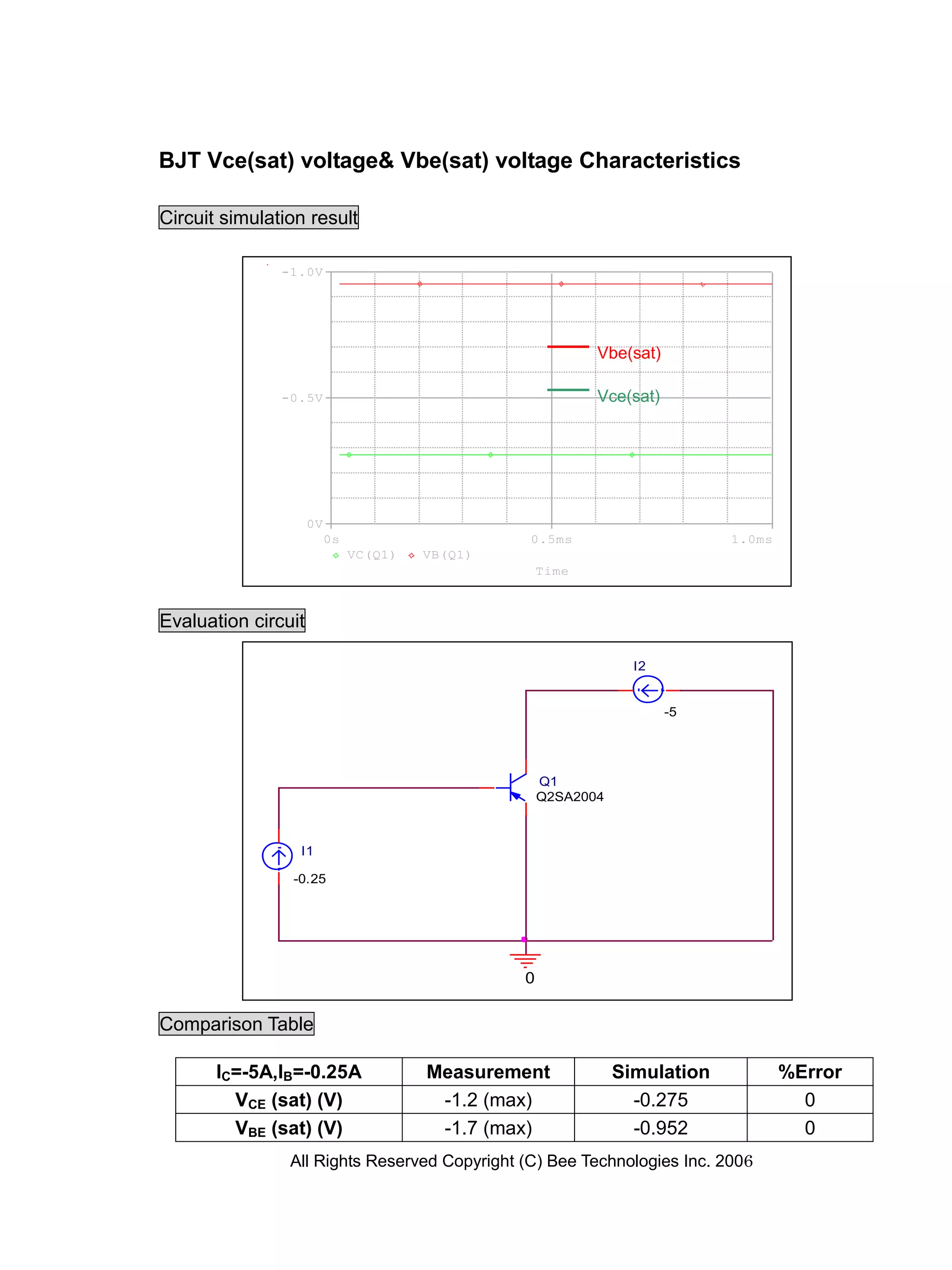

BJT Vce(sat) voltage& Vbe(sat) voltage Characteristics

Circuit simulation result

               -1.0V




                                                            Vbe(sat)

               -0.5V                                        Vce(sat)




                     0V
                          0s                     0.5ms                       1.0ms
                               VC(Q1)   VB(Q1)
                                                     Time



Evaluation circuit

                                                                  I2


                                                                       -5




                                                     Q1
                                                     Q2SA2004



                 I1

                -0.25




                                                 0

Comparison Table

       IC=-5A,IB=-0.25A                 Measurement             Simulation           %Error
         VCE (sat) (V)                   -1.2 (max)               -0.275               0
         VBE (sat) (V)                   -1.7 (max)               -0.952               0
                All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

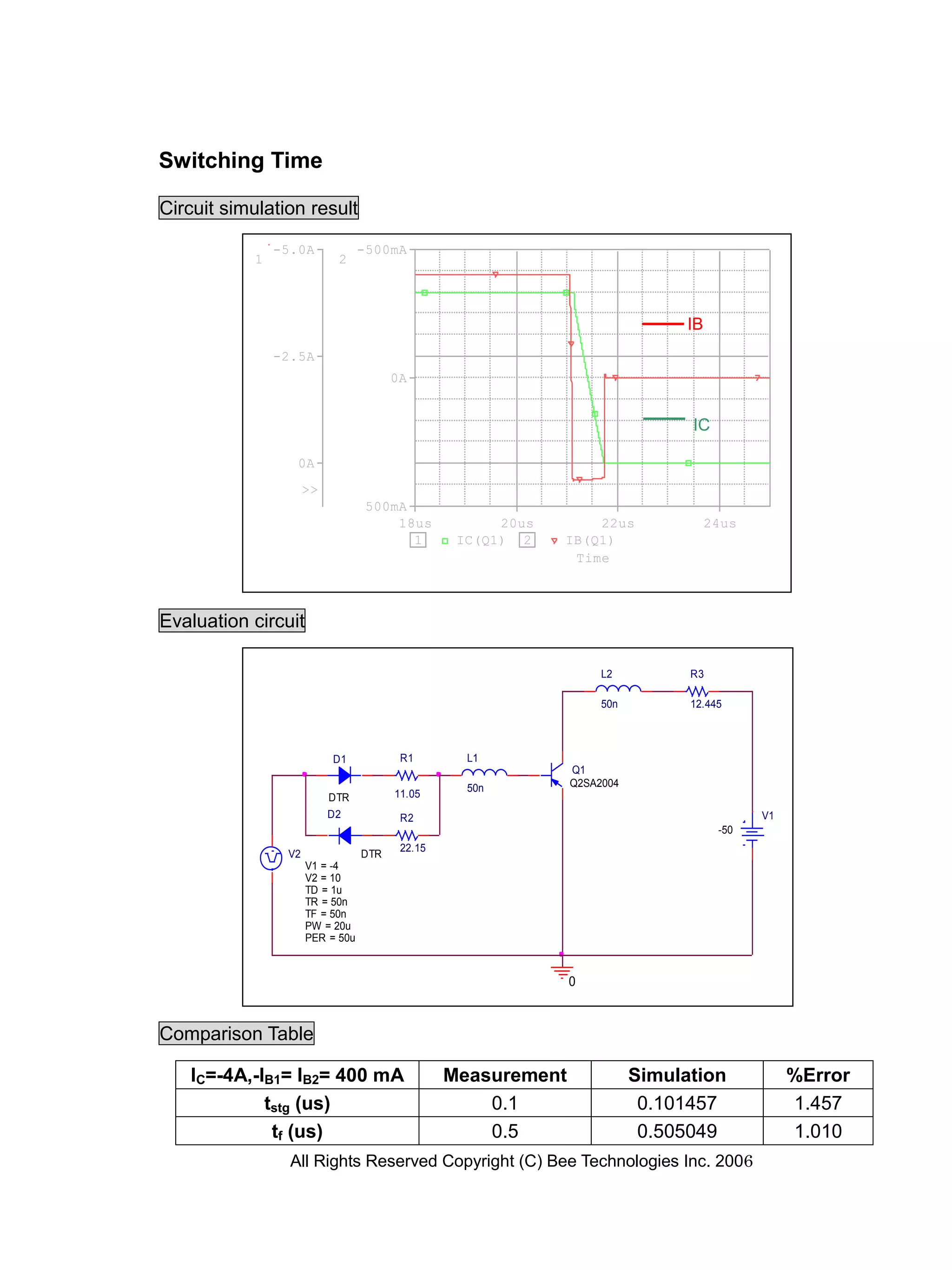

Switching Time

Circuit simulation result

                -5.0A             -500mA
            1               2



                                                                                IB
                -2.5A
                                        0A


                                                                                IC

                   0A
                      >>
                                   500mA
                                       18us            20us       22us               24us
                                         1        IC(Q1) 2    IB(Q1)
                                                               Time



Evaluation circuit

                                                                    L2          R3

                                                                    50n         12.445



                           D1            R1        L1
                                                               Q1
                                                   50n         Q2SA2004
                           DTR          11.05
                           D2            R2                                                 V1
                                                                                      -50
                                         22.15
                 V2               DTR
                      V1 = -4
                      V2 = 10
                      TD = 1u
                      TR = 50n
                      TF = 50n
                      PW = 20u
                      PER = 50u


                                                               0


Comparison Table

   IC=-4A,-IB1= IB2= 400 mA                      Measurement              Simulation             %Error
            tstg (us)                                0.1                   0.101457              1.457
             tf (us)                                 0.5                   0.505049              1.010
                  All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

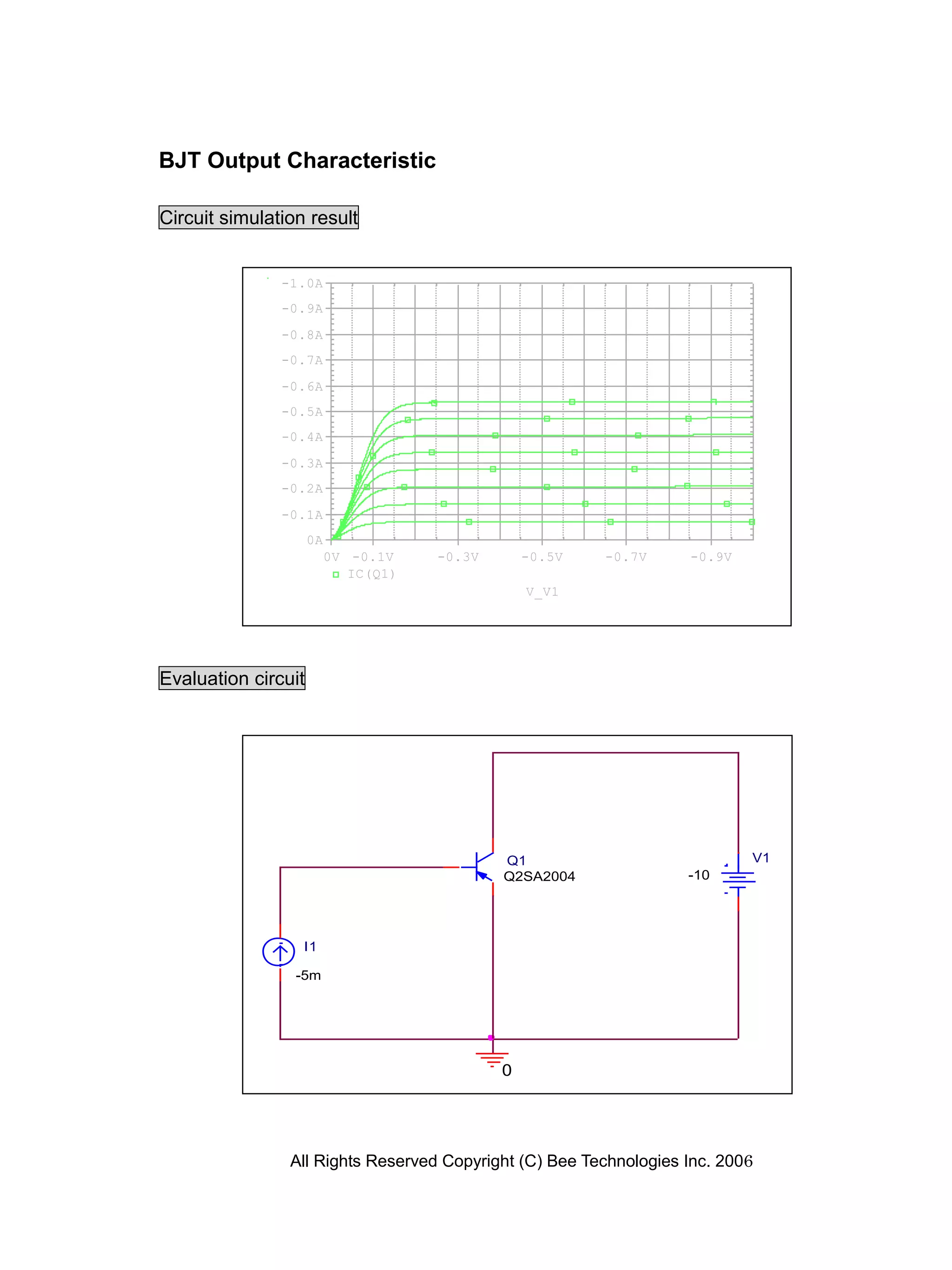

BJT Output Characteristic

Circuit simulation result


               -1.0A
               -0.9A
               -0.8A
               -0.7A
               -0.6A
               -0.5A
               -0.4A
               -0.3A
               -0.2A
               -0.1A
                     0A
                          0V -0.1V    -0.3V       -0.5V   -0.7V    -0.9V
                             IC(Q1)
                                                  V_V1




Evaluation circuit




                                              Q1                           V1
                                              Q2SA2004             -10




                  I1

                 -5m




                                              0




                All Rights Reserved Copyright (C) Bee Technologies Inc. 2006

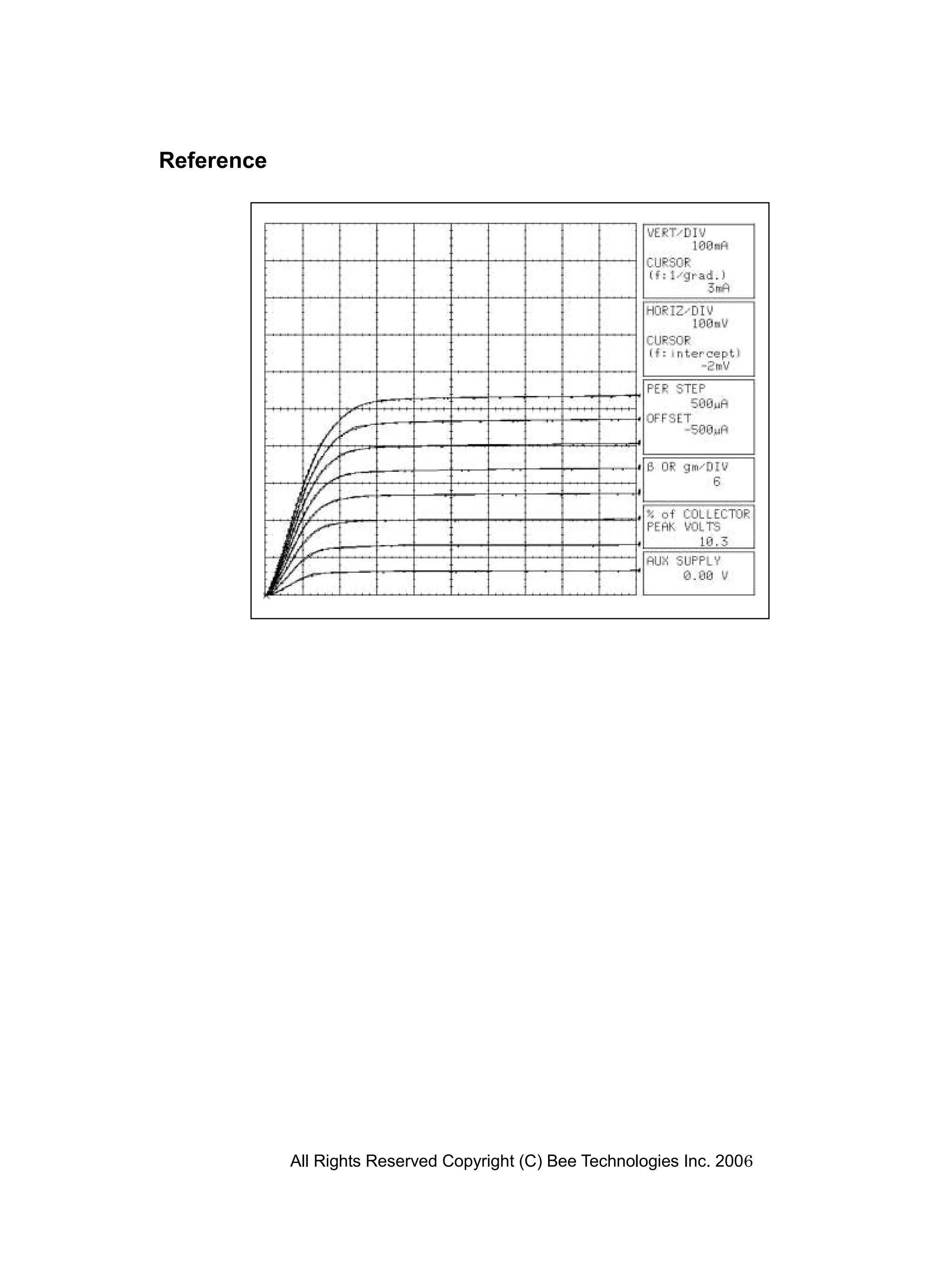

Reference




            All Rights Reserved Copyright (C) Bee Technologies Inc. 2006
