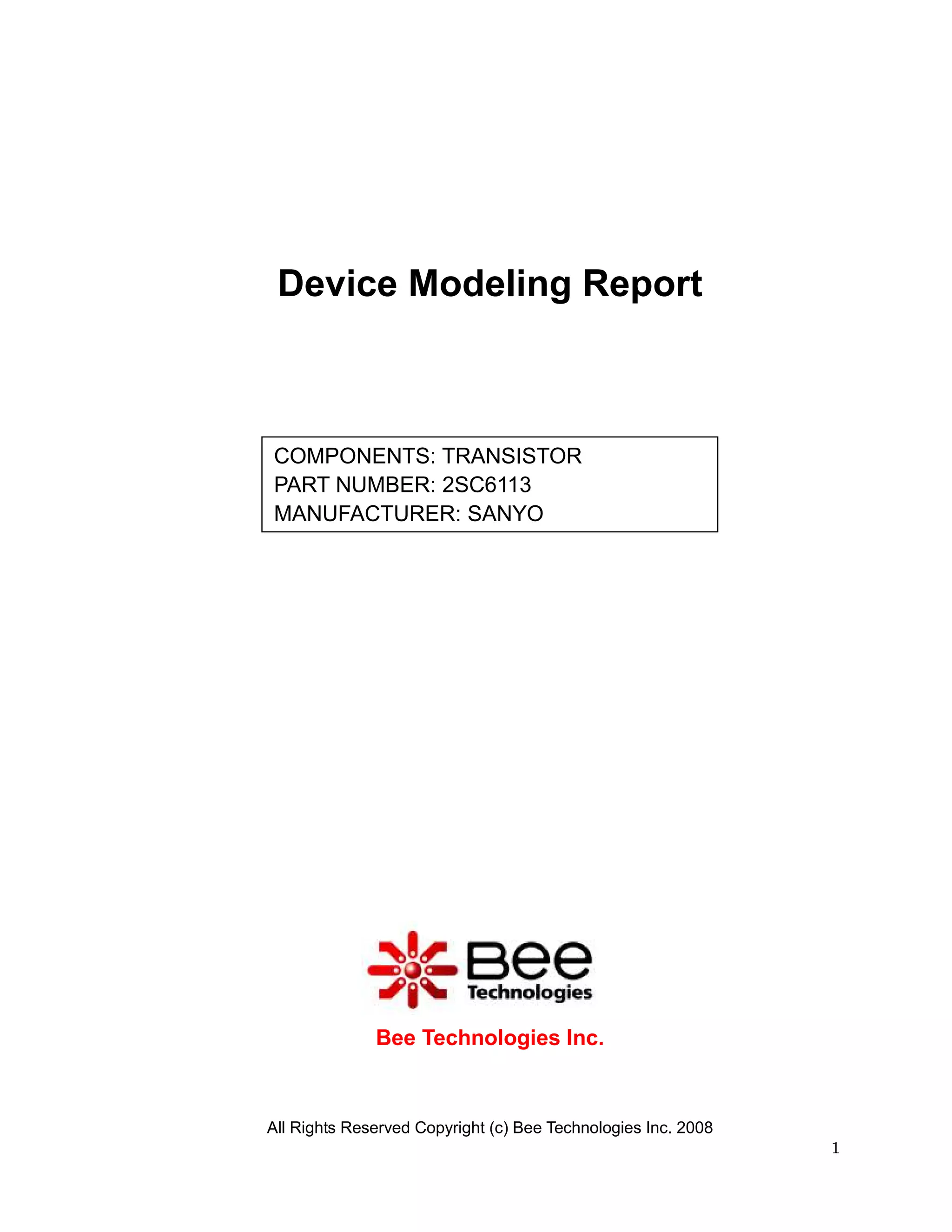

Device Modeling Report



COMPONENTS: TRANSISTOR
PART NUMBER: 2SC6113
MANUFACTURER: SANYO




              Bee Technologies Inc.



All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                               1

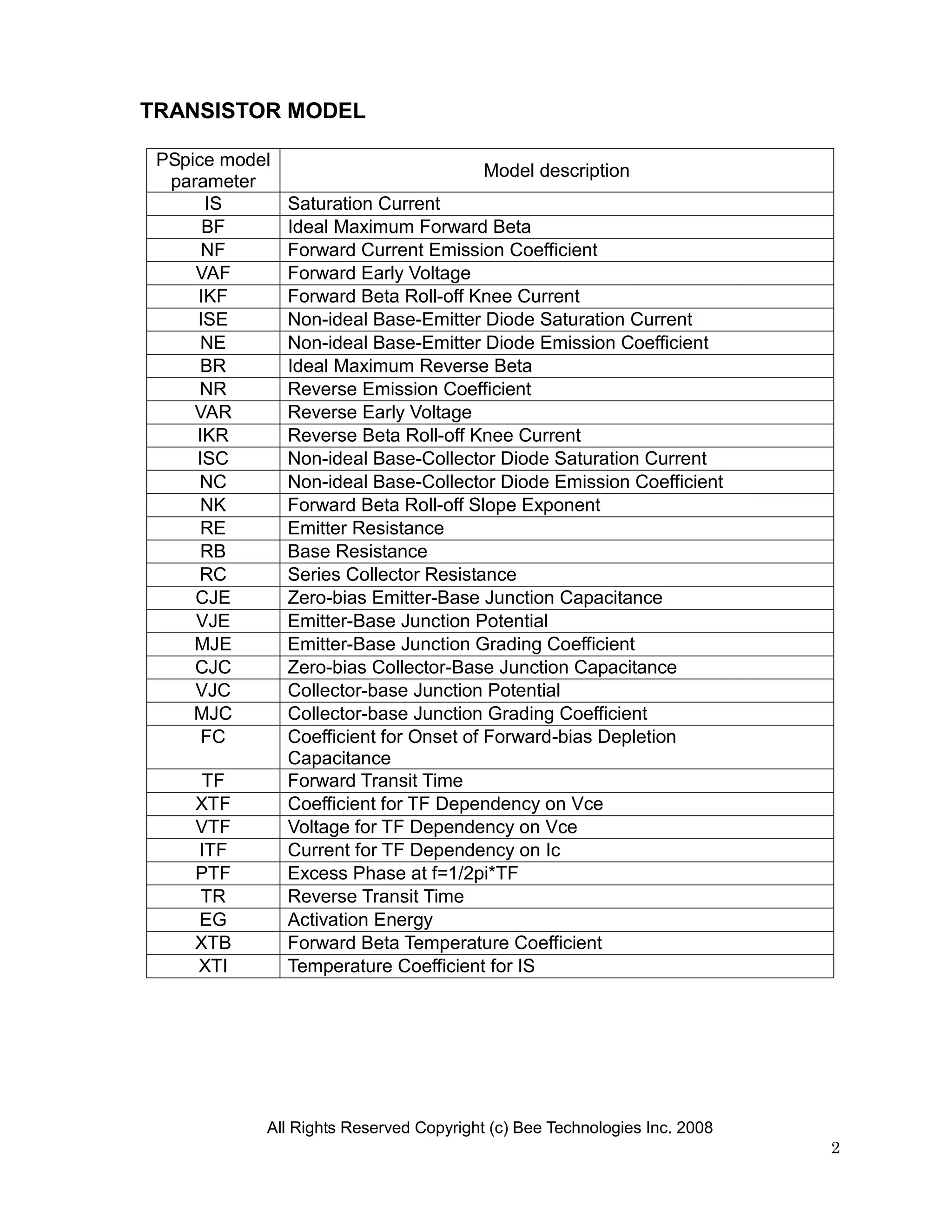

TRANSISTOR MODEL

 PSpice model
                                         Model description
  parameter
      IS        Saturation Current
      BF        Ideal Maximum Forward Beta
      NF        Forward Current Emission Coefficient
     VAF        Forward Early Voltage
     IKF        Forward Beta Roll-off Knee Current
     ISE        Non-ideal Base-Emitter Diode Saturation Current
      NE        Non-ideal Base-Emitter Diode Emission Coefficient
      BR        Ideal Maximum Reverse Beta
      NR        Reverse Emission Coefficient
     VAR        Reverse Early Voltage
     IKR        Reverse Beta Roll-off Knee Current
     ISC        Non-ideal Base-Collector Diode Saturation Current
      NC        Non-ideal Base-Collector Diode Emission Coefficient
      NK        Forward Beta Roll-off Slope Exponent
      RE        Emitter Resistance
      RB        Base Resistance
      RC        Series Collector Resistance
     CJE        Zero-bias Emitter-Base Junction Capacitance
     VJE        Emitter-Base Junction Potential
     MJE        Emitter-Base Junction Grading Coefficient
     CJC        Zero-bias Collector-Base Junction Capacitance
     VJC        Collector-base Junction Potential
     MJC        Collector-base Junction Grading Coefficient
      FC        Coefficient for Onset of Forward-bias Depletion
                Capacitance
      TF        Forward Transit Time
     XTF        Coefficient for TF Dependency on Vce
     VTF        Voltage for TF Dependency on Vce
     ITF        Current for TF Dependency on Ic
     PTF        Excess Phase at f=1/2pi*TF
     TR         Reverse Transit Time
     EG         Activation Energy
     XTB        Forward Beta Temperature Coefficient
     XTI        Temperature Coefficient for IS




            All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                           2

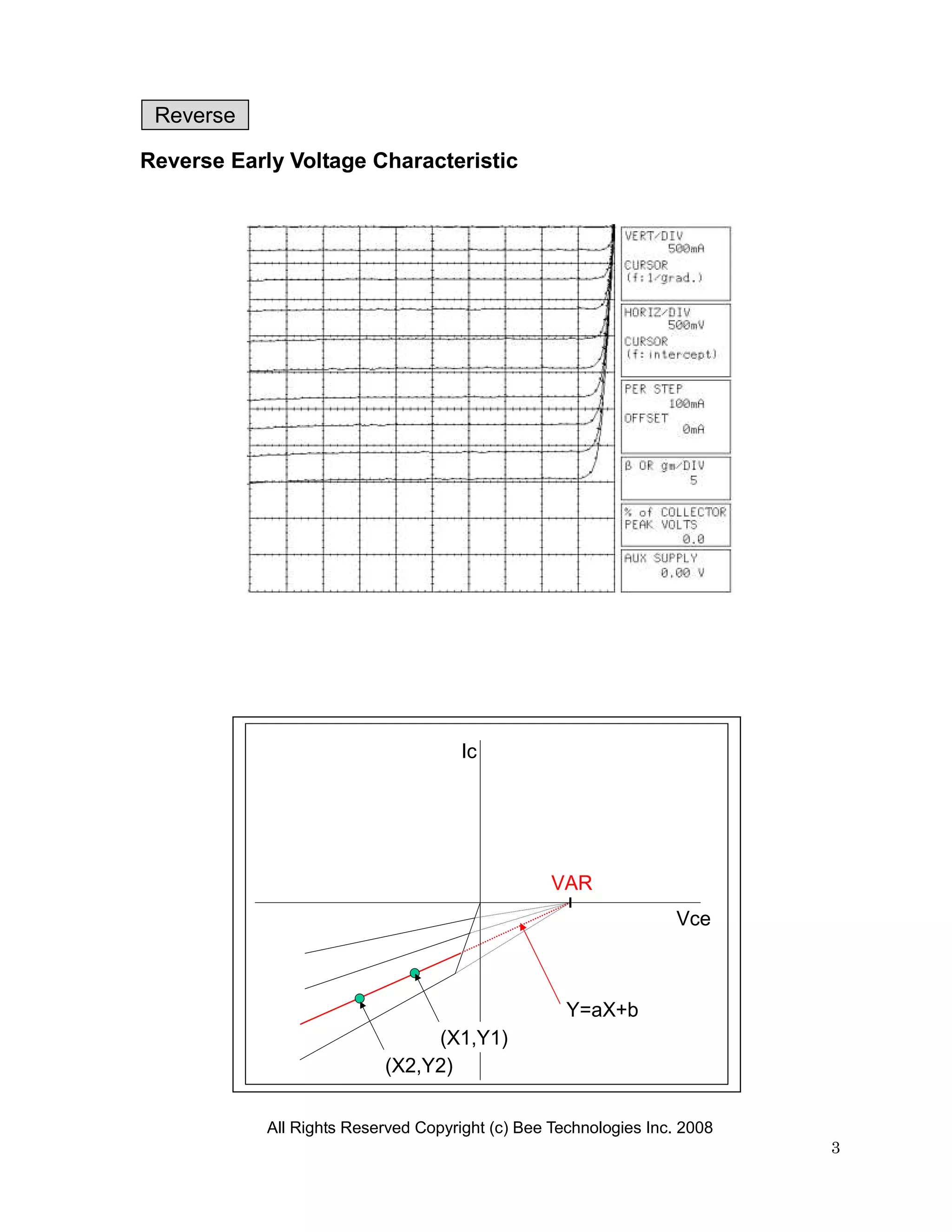

Reverse

Reverse Early Voltage Characteristic




                                      Ic




                                                  VAR
                                                                   Vce



                                                    Y=aX+b
                                (X1,Y1)
                           (X2,Y2)

            All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                           3

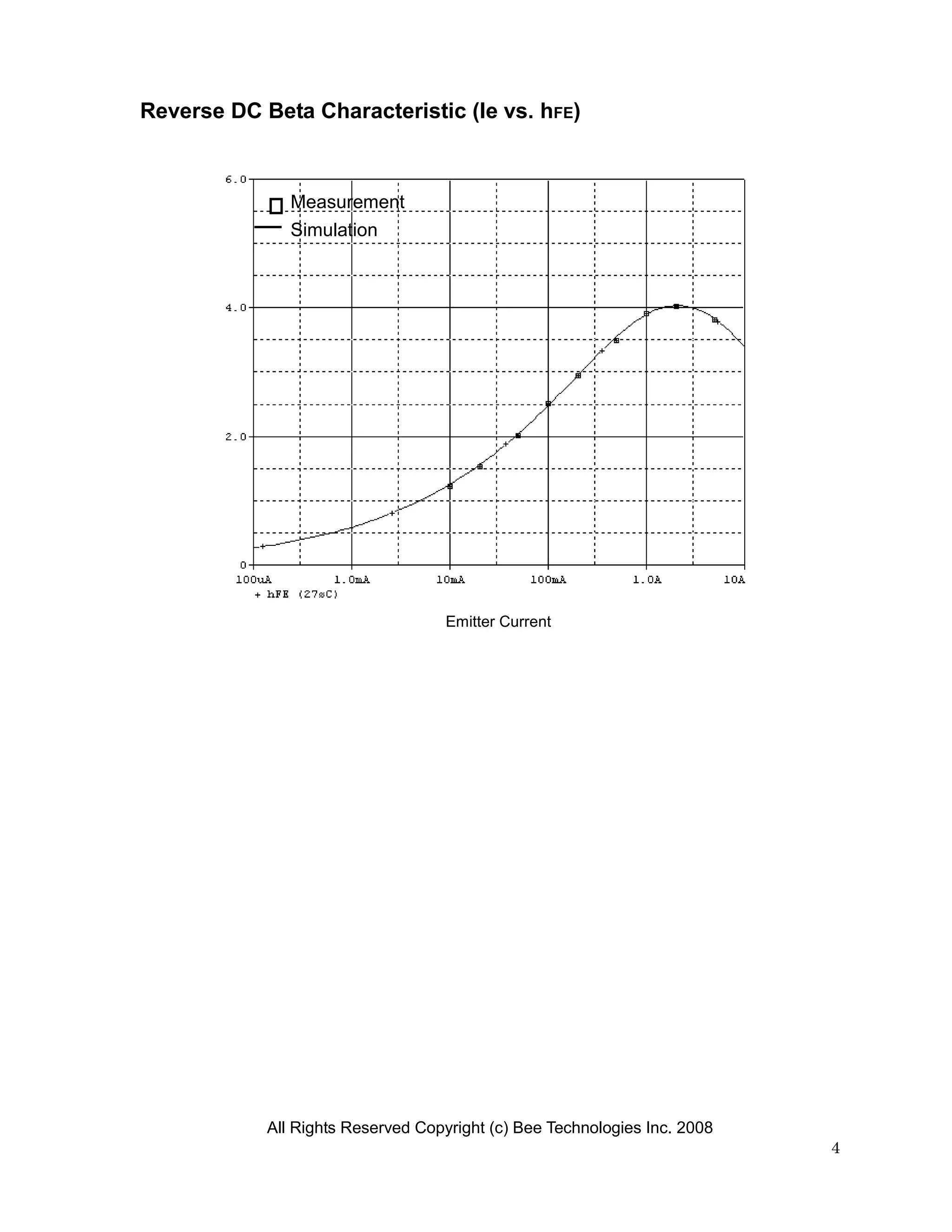

Reverse DC Beta Characteristic (Ie vs. hFE)



               Measurement
               Simulation




                                    Emitter Current




            All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                           4

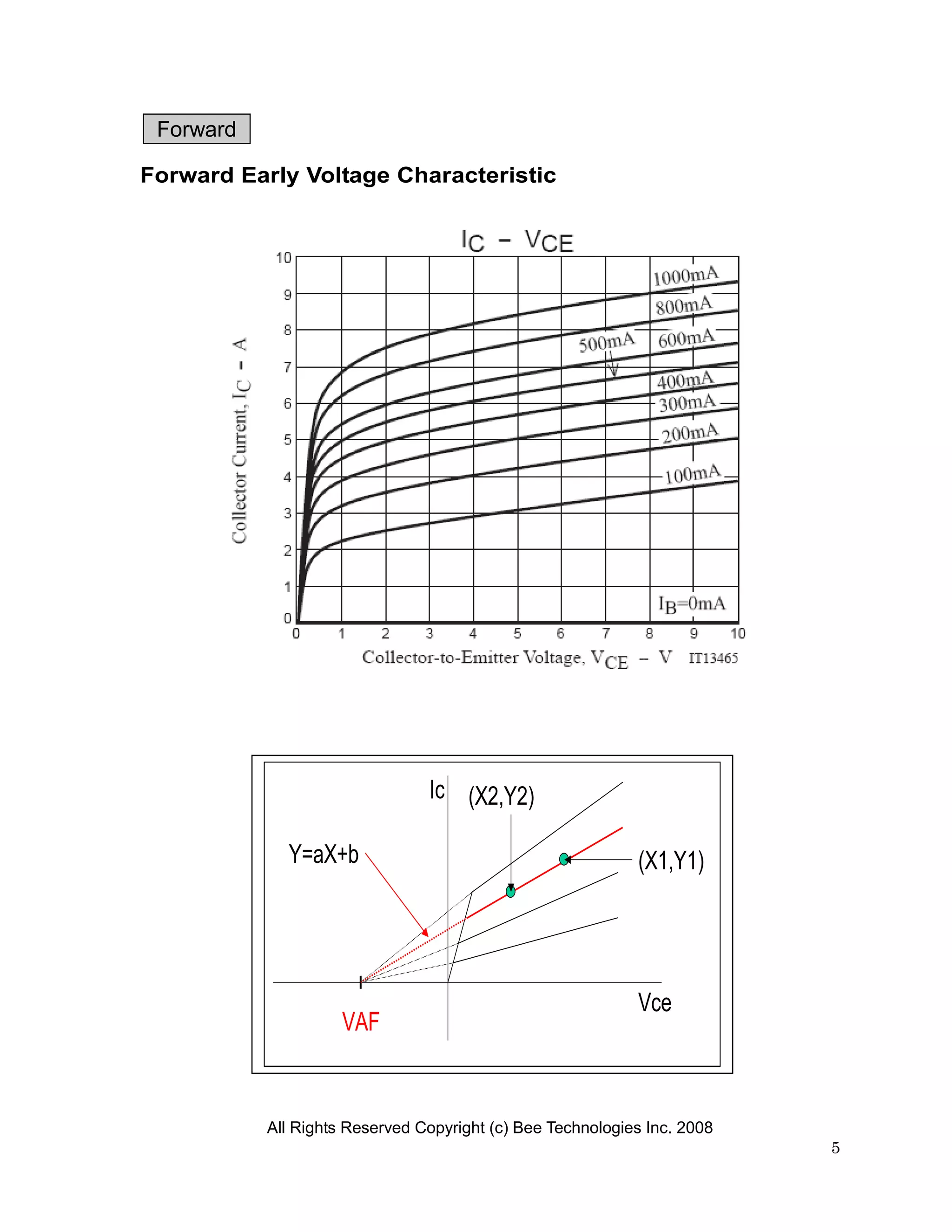

Forward

Forward Early Voltage Characteristic




                                Ic (X2,Y2)

             Y=aX+b                                         (X1,Y1)




                                                            Vce
                     VAF


           All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                          5

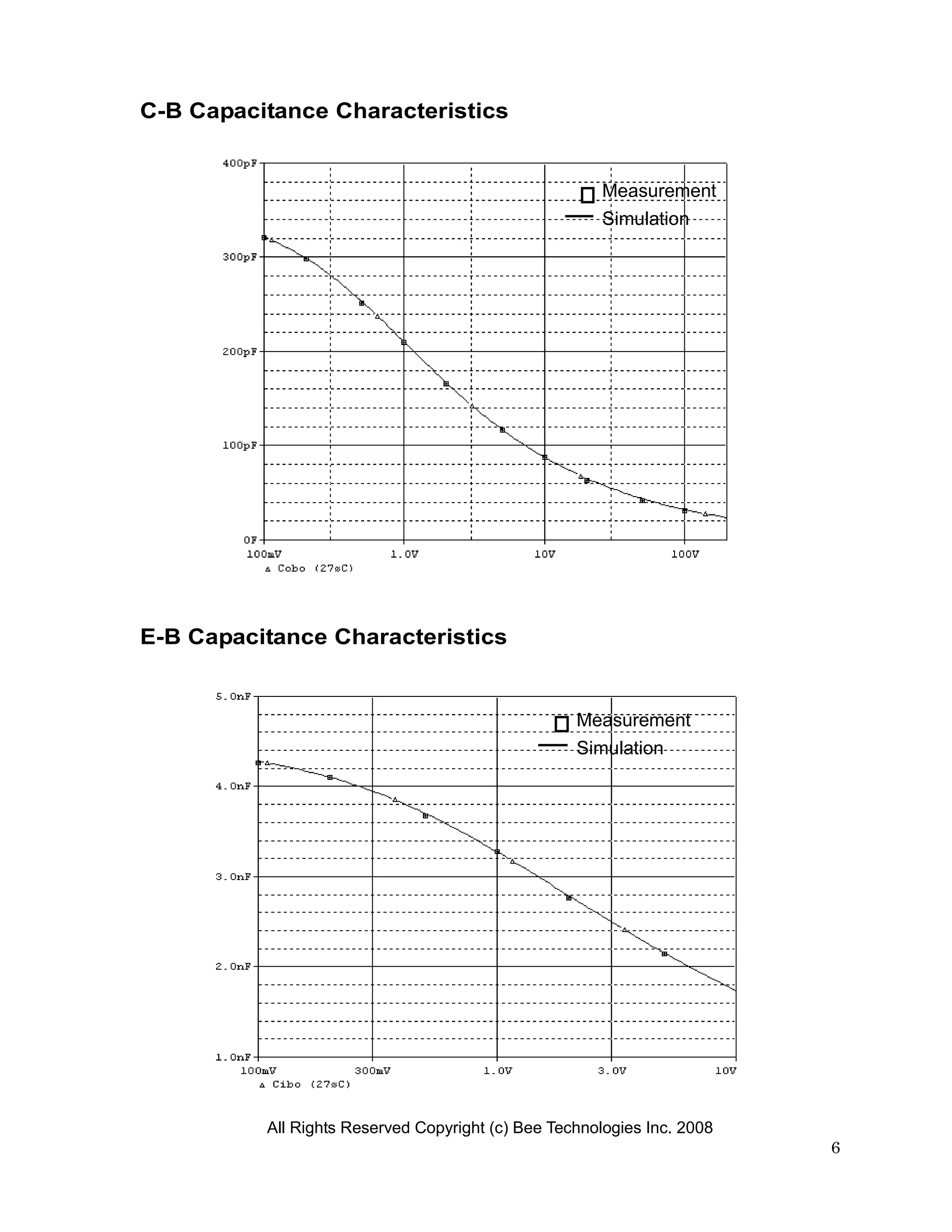

C-B Capacitance Characteristics


                                                       Measurement
                                                       Simulation




E-B Capacitance Characteristics


                                                   Measurement
                                                   Simulation




          All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                         6

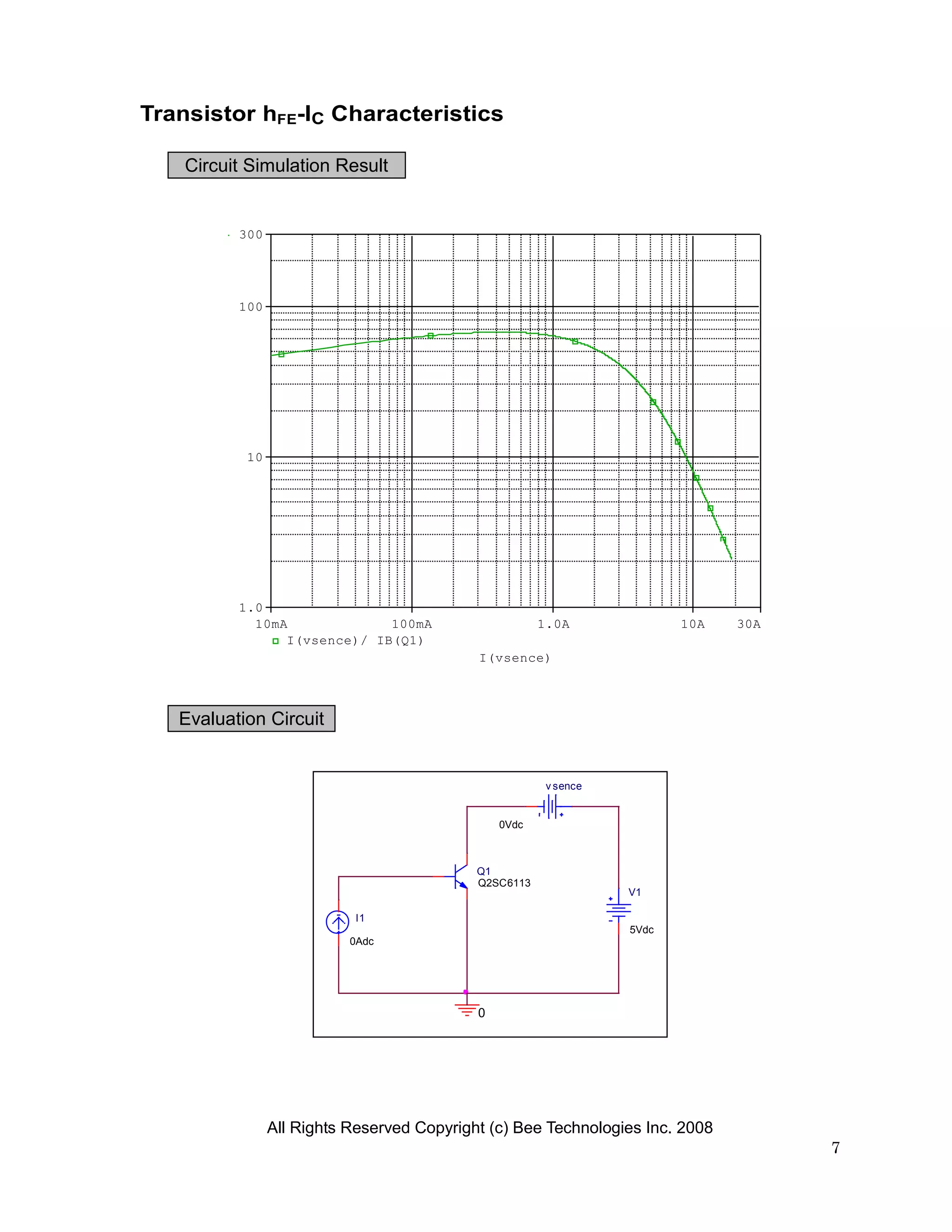

Transistor hFE-IC Characteristics

    Circuit Simulation Result


          300




          100




           10




          1.0
            10mA             100mA                     1.0A              10A   30A
                I(vsence)/ IB(Q1)
                                            I(vsence)



   Evaluation Circuit


                                                        v sence


                                                0Vdc



                                            Q1
                                            Q2SC6113
                                                                  V1

                           I1
                                                                  5Vdc
                           0Adc




                                            0




                All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                     7

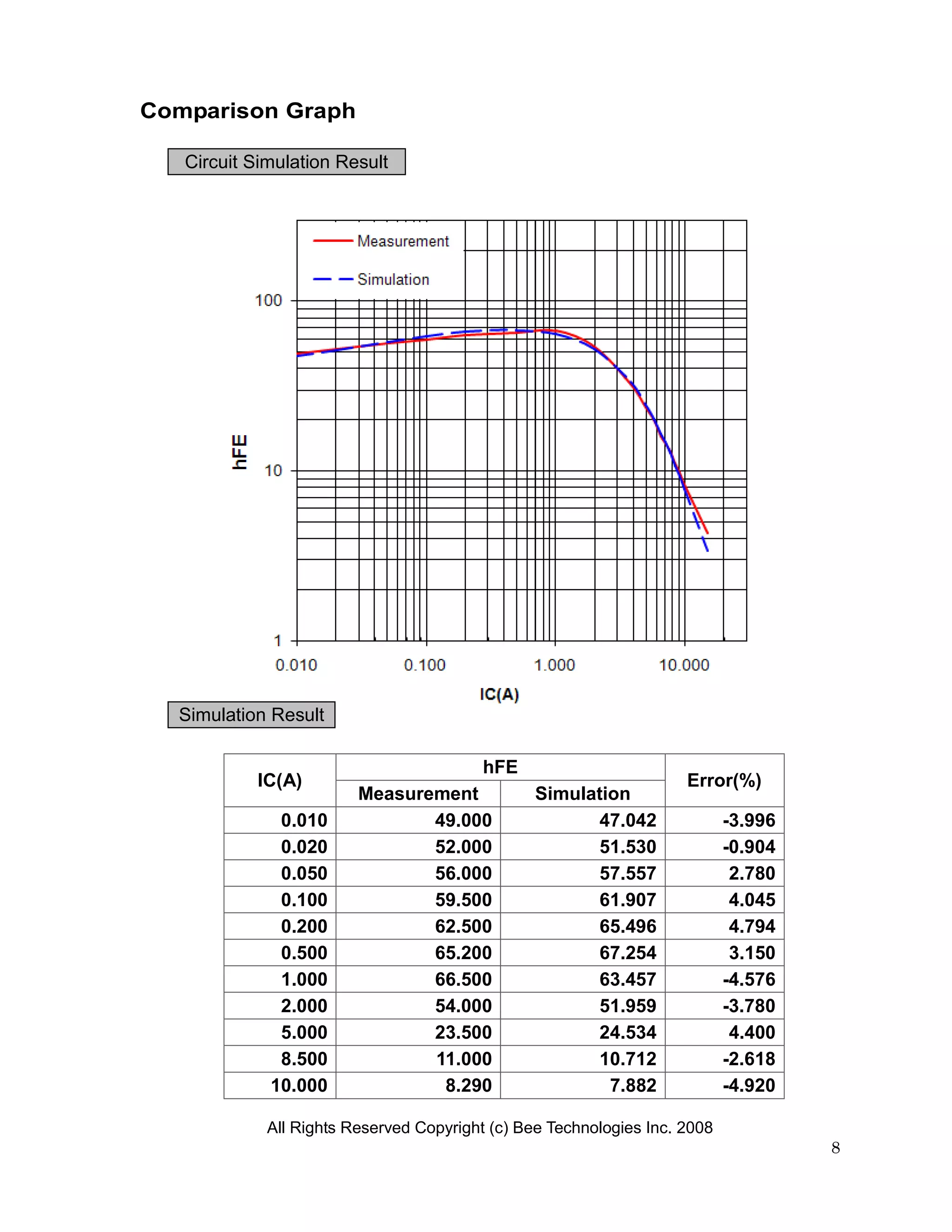

Comparison Graph

   Circuit Simulation Result




  Simulation Result

                                          hFE
           IC(A)                                                     Error(%)
                         Measurement             Simulation
              0.010             49.000                 47.042               -3.996
              0.020             52.000                 51.530               -0.904
              0.050             56.000                 57.557                2.780
              0.100             59.500                 61.907                4.045
              0.200             62.500                 65.496                4.794
              0.500             65.200                 67.254                3.150
              1.000             66.500                 63.457               -4.576
              2.000             54.000                 51.959               -3.780
              5.000             23.500                 24.534                4.400
              8.500             11.000                 10.712               -2.618
             10.000              8.290                   7.882              -4.920

             All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                     8

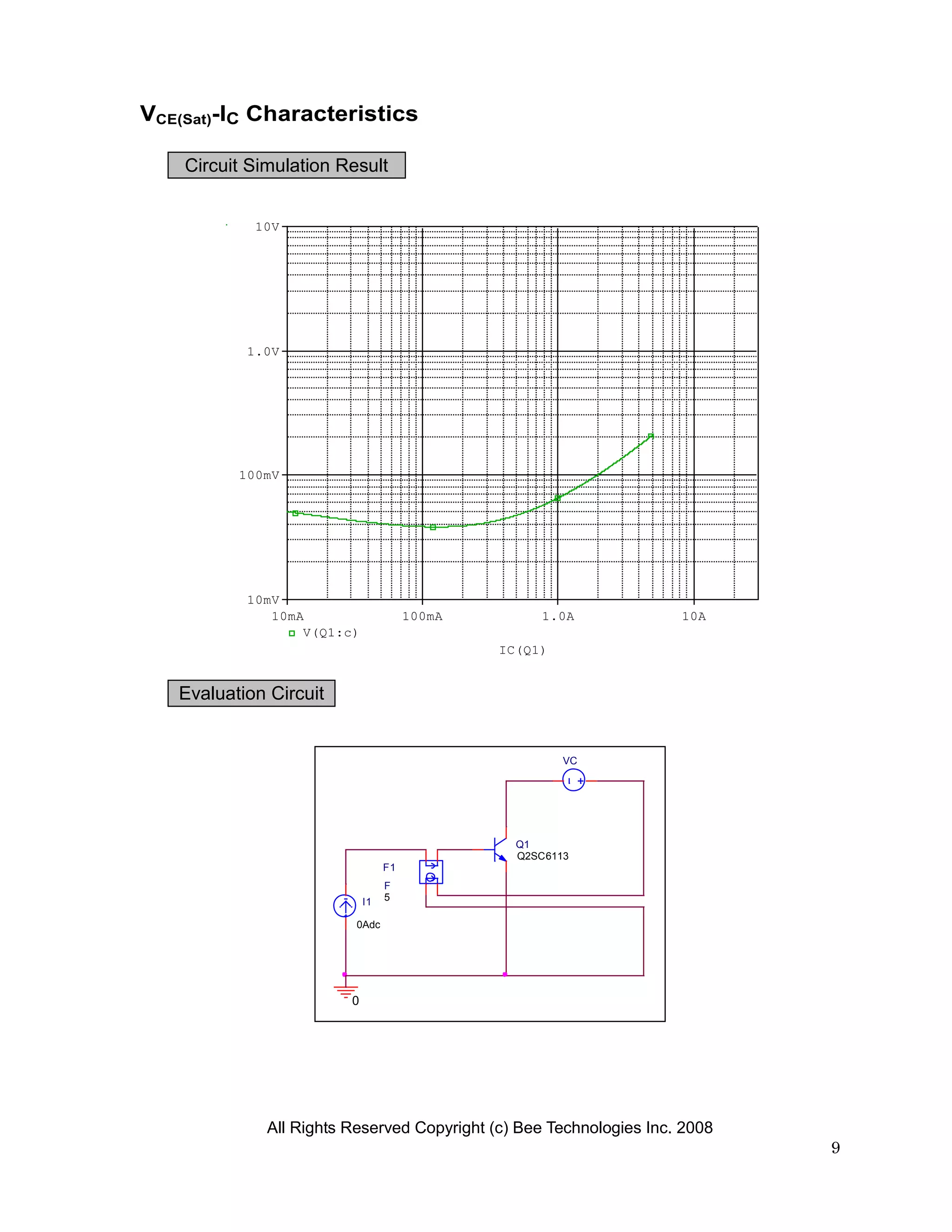

VCE(Sat)-IC Characteristics

    Circuit Simulation Result


            10V




           1.0V




          100mV




           10mV
              10mA                     100mA        1.0A             10A
                  V(Q1:c)
                                               IC(Q1)


   Evaluation Circuit


                                                        VC




                                                 Q1
                                                 Q2SC6113
                                  F1
                                  F
                             I1   5

                          0Adc




                         0




              All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                             9

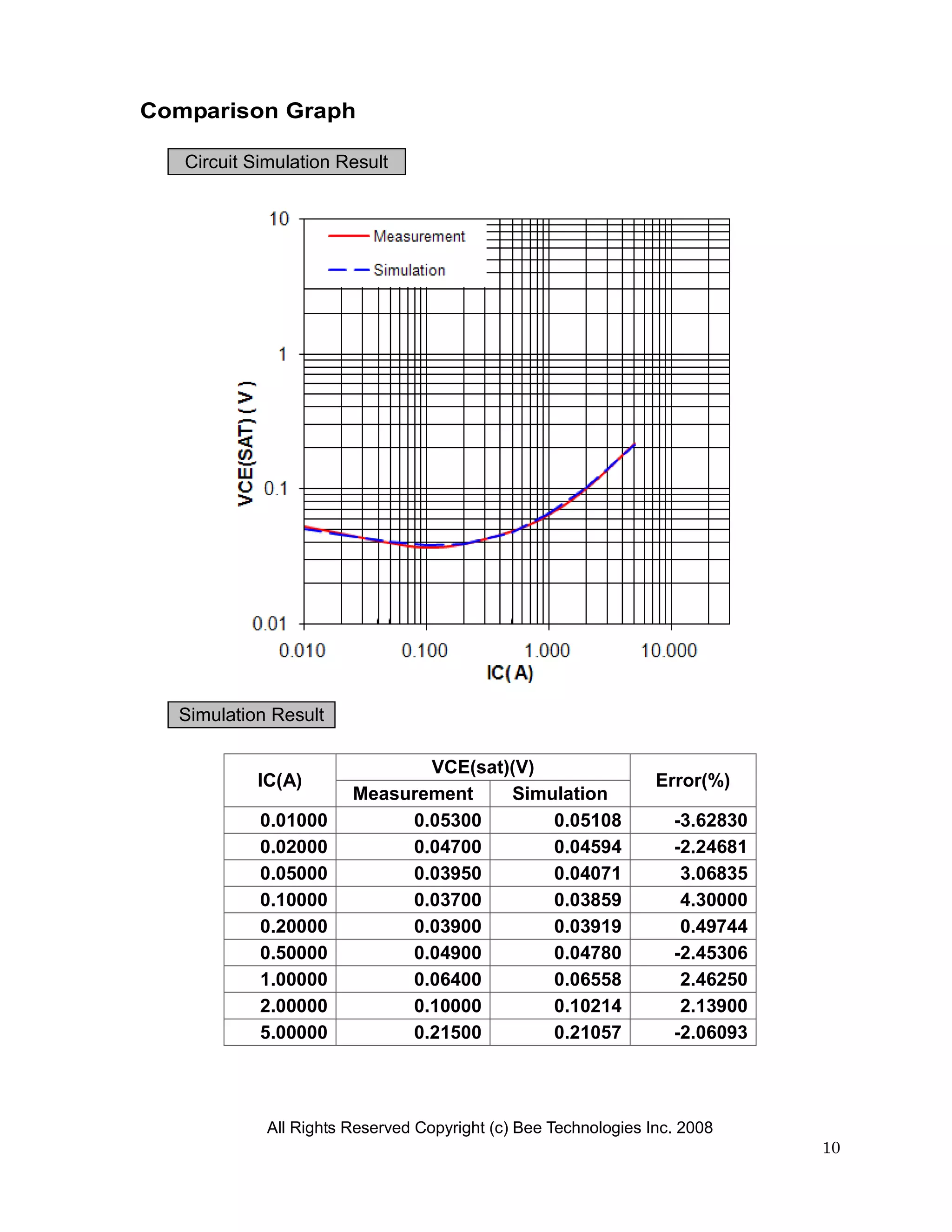

Comparison Graph

   Circuit Simulation Result




  Simulation Result

                               VCE(sat)(V)
           IC(A)                                                 Error(%)
                        Measurement    Simulation
            0.01000          0.05300       0.05108                 -3.62830
            0.02000          0.04700       0.04594                 -2.24681
            0.05000          0.03950       0.04071                  3.06835
            0.10000          0.03700       0.03859                  4.30000
            0.20000          0.03900       0.03919                  0.49744
            0.50000          0.04900       0.04780                 -2.45306
            1.00000          0.06400       0.06558                  2.46250
            2.00000          0.10000       0.10214                  2.13900
            5.00000          0.21500       0.21057                 -2.06093




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                              10

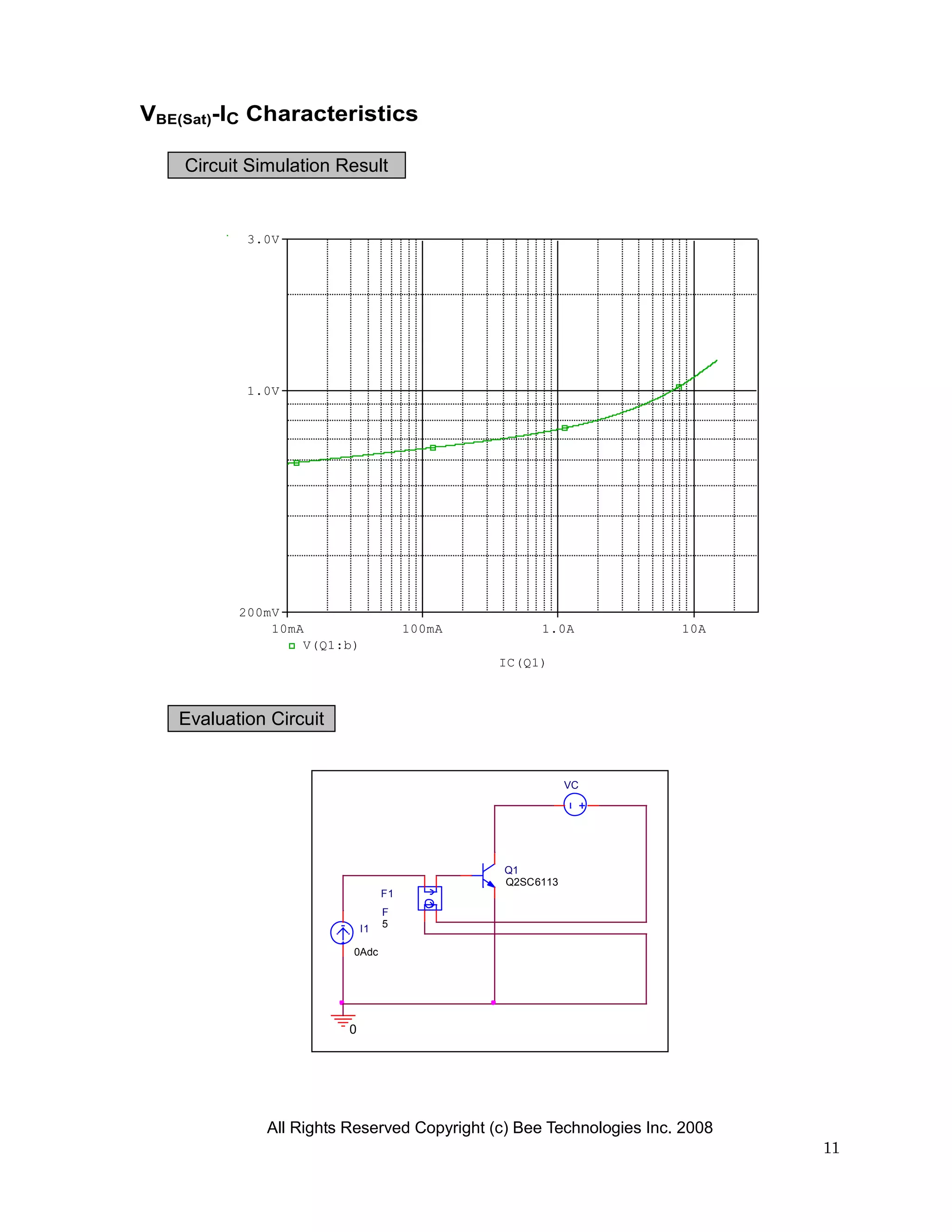

VBE(Sat)-IC Characteristics

    Circuit Simulation Result


           3.0V




           1.0V




          200mV
              10mA                     100mA        1.0A             10A
                  V(Q1:b)
                                               IC(Q1)



   Evaluation Circuit


                                                          VC




                                               Q1
                                               Q2SC6113
                                  F1
                                  F
                             I1   5

                         0Adc




                         0




              All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                             11

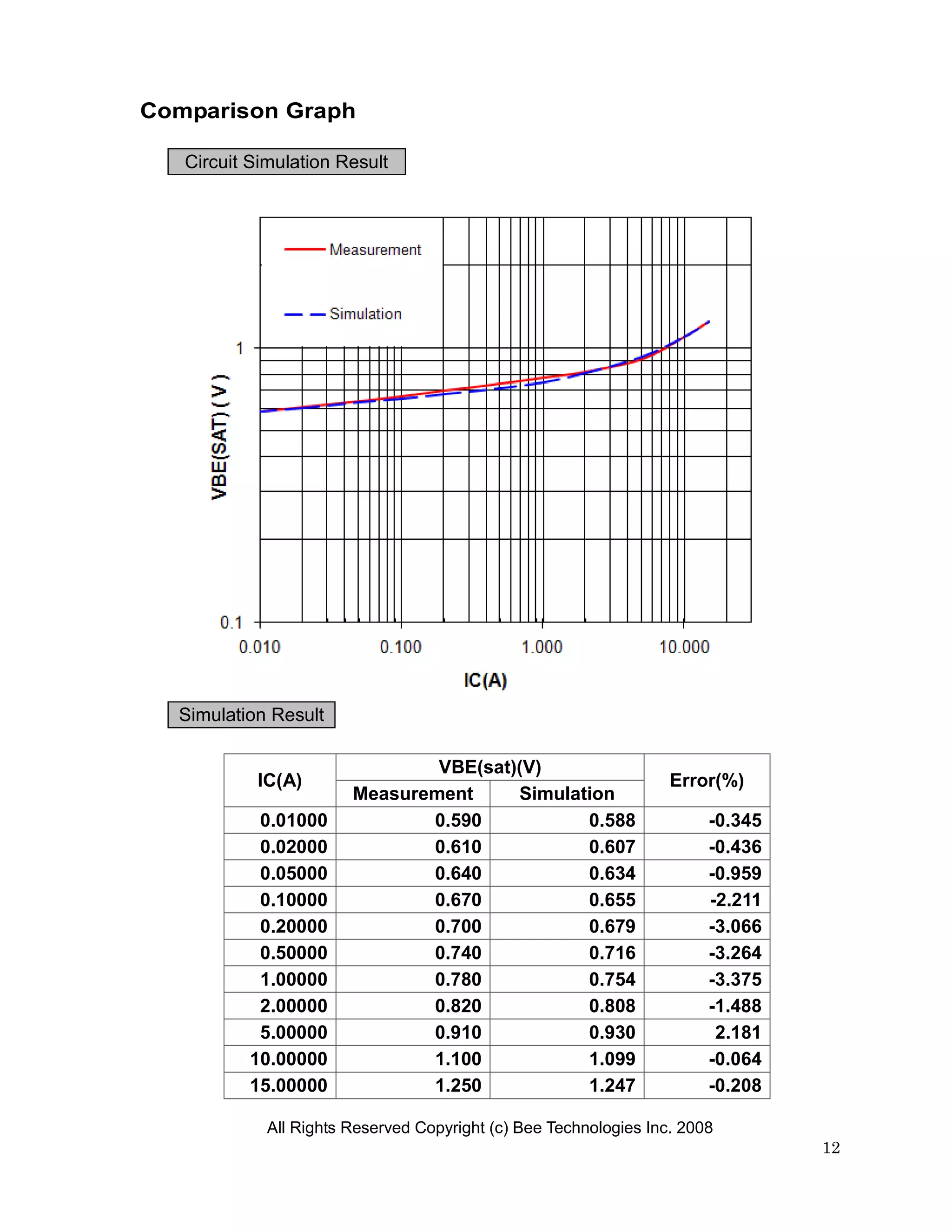

Comparison Graph

   Circuit Simulation Result




  Simulation Result

                                VBE(sat)(V)
           IC(A)                                                   Error(%)
                        Measurement     Simulation
           0.01000             0.590           0.588                    -0.345
           0.02000             0.610           0.607                    -0.436
           0.05000             0.640           0.634                    -0.959
           0.10000             0.670           0.655                    -2.211
           0.20000             0.700           0.679                    -3.066
           0.50000             0.740           0.716                    -3.264
           1.00000             0.780           0.754                    -3.375
           2.00000             0.820           0.808                    -1.488
           5.00000             0.910           0.930                     2.181
          10.00000             1.100           1.099                    -0.064
          15.00000             1.250           1.247                    -0.208

             All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                 12

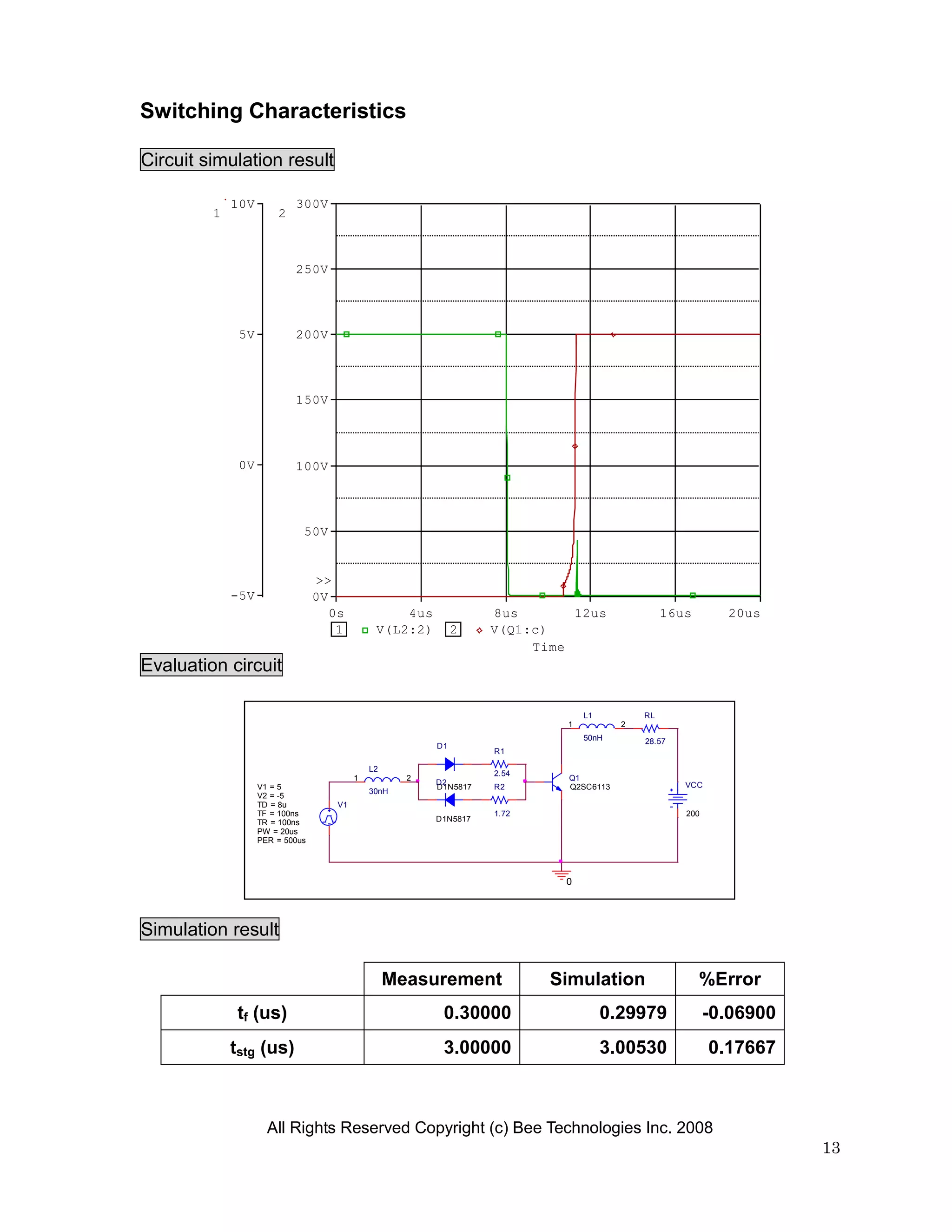

Switching Characteristics

Circuit simulation result

             10V           300V
         1             2



                           250V




              5V           200V




                           150V




              0V           100V




                             50V


                                 >>
             -5V                 0V
                                    0s            4us             8us       12us               16us       20us
                                     1        V(L2:2)        2    V(Q1:c)
                                                                       Time
Evaluation circuit

                                                                               L1         RL
                                                                           1          2
                                                                               50nH       28.57
                                                        D1
                                                                  R1

                                             L2
                                                                  2.54
                                         1          2                      Q1
                                                        D2                                        VCC
                   V1 = 5                               D1N5817   R2       Q2SC6113
                                             30nH
                   V2 = -5
                   TD = 8u          V1
                   TF = 100ns                                     1.72                            200
                   TR = 100ns                           D1N5817
                   PW = 20us
                   PER = 500us




                                                                           0




Simulation result

                                                  Measurement            Simulation                   %Error
              tf (us)                                    0.30000                    0.29979             -0.06900
             tstg (us)                                   3.00000                    3.00530             0.17667



                     All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                                                   13

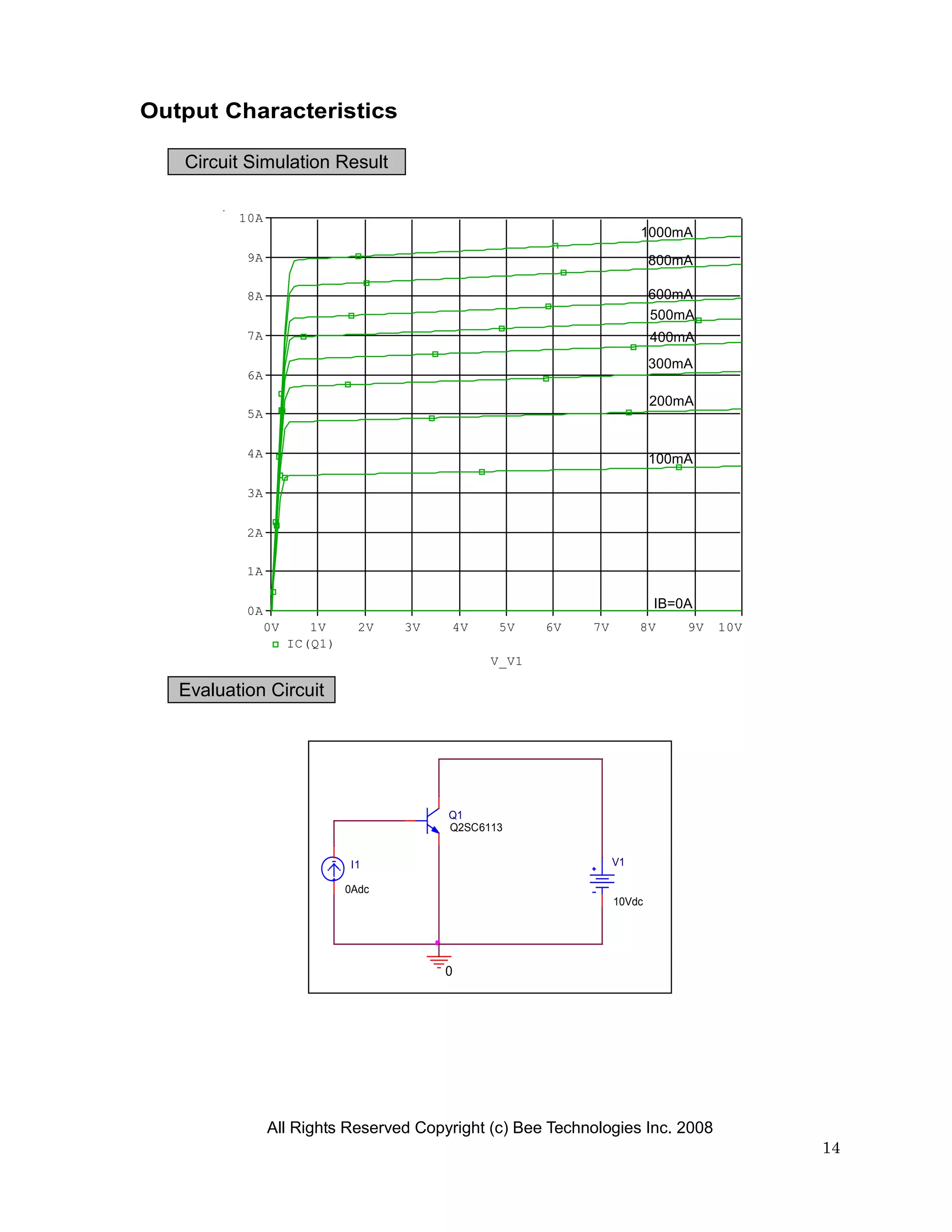

Output Characteristics

   Circuit Simulation Result

          10A
                                                                      1000mA
           9A                                                            800mA

           8A                                                            600mA
                                                                         500mA
           7A                                                            400mA
                                                                         300mA
           6A

                                                                         200mA
           5A


           4A                                                            100mA

           3A


           2A

           1A


           0A
                                                                         IB=0A
                0V      1V      2V   3V   4V     5V    6V   7V        8V     9V   10V
                     IC(Q1)
                                                V_V1

   Evaluation Circuit




                                          Q1
                                          Q2SC6113


                              I1                                 V1

                              0Adc
                                                                 10Vdc




                                          0




                All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                        14

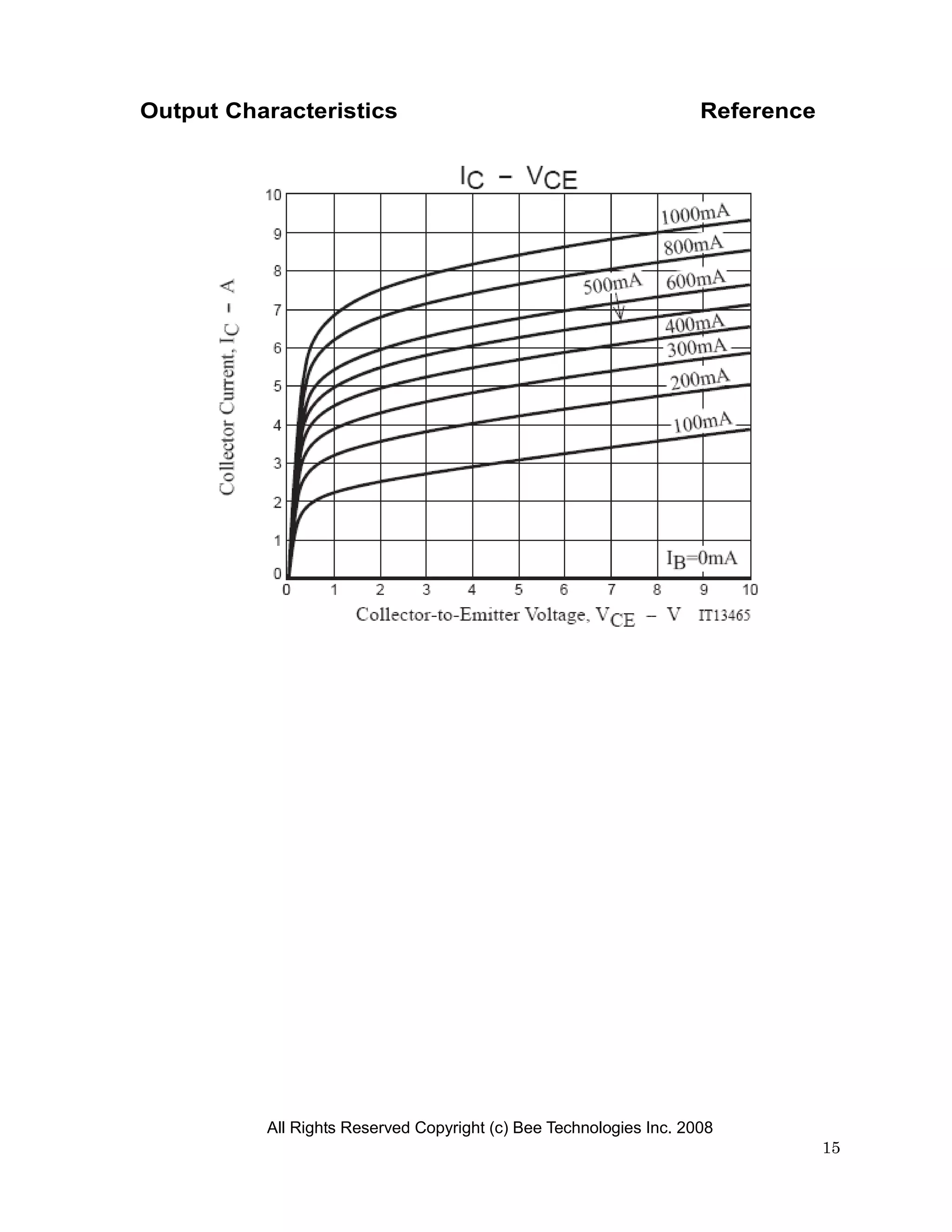

Output Characteristics                                              Reference




          All Rights Reserved Copyright (c) Bee Technologies Inc. 2008
                                                                                15
