2. československá socialistickÁ
REPUBLIKA
10
20
ÚR A D P R o PAT ENT Y A v y N A Leży
Vydáno 15. srpna 1961 Vyloženo 15. února 1961

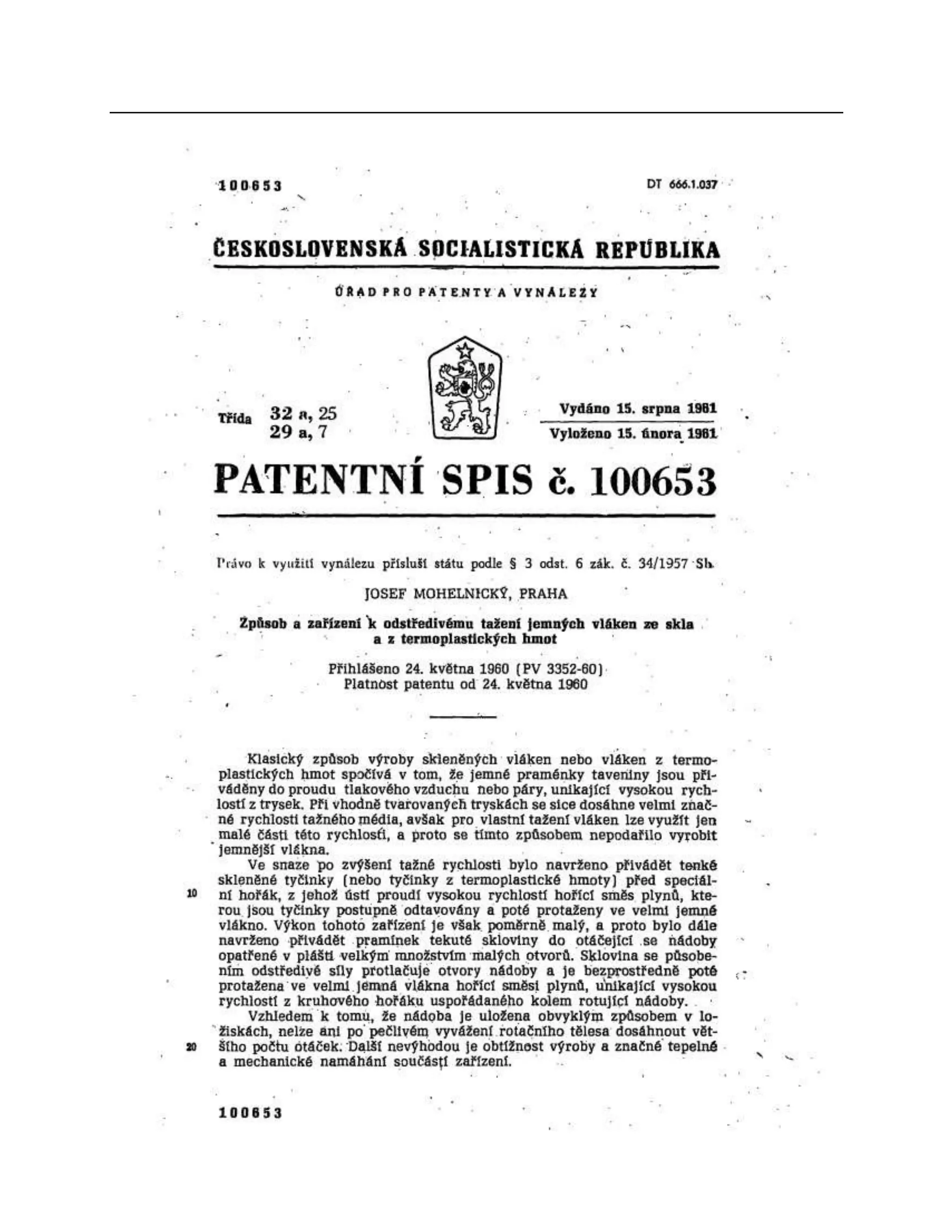

PATENTNÍ SPIS č.
100653
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JOSEF MOHELNICKÝ, PRAHA Způsob a
zařízení k odstředivému tažení jemných vláken ze skla . . .
a z termoplastických hmot
Přihlášeno 24. května 1960 (PV 3352-60). Platnòst patentu od 24. května 1960
Klasický způsob výroby skleněných vláken nebo vláken z termoplastických
hmot spočívá v tom, že jemné praménky taveniny jsou přiváděny do proudu
tlakového vzduchu nebo páry, unikající vysokou rychlostí z trysek. Při vhodně
tvarovaných tryskách se sice dosáhne velmi znač
né rychlosti tažného média, avšak pro vlastní tažení vláken lze využít jen , malé části
této rychlosti, a proto se tímto způsobem nepodařilo vyrobit
jemnější vlákna.
Ve snaze po zvýšení tažné rychlosti bylo navrženo přivádět tenké skleněné tyčinky
(nebo tyčinky z termoplastické hmoty) před speciální hořák, z jehož ústí proudí vysokou
rychlostí hořící směs plynů, kterou jsou tyčinky postupně odtavovány a poté protaženy
ve velmi jemné vlákno. Výkon tohoto zařízení je však poměrně malý, a proto bylo dále
navrženo přivádět pramínek tekuté skloviny do otáčející se nádoby opatřené v plášti
velkým množstvím malých otvorů. Sklovina se působením odstředivé síly protlačuje
3. otvory nádoby a je bezprostředně poté protažena ve velmi jemná vlákna hořící směsi
plynů, unikající vysokou rychlostí z kruhového hořáku uspořádaného kolem rotující
nádoby. .
Vzhledem k tomu, že nádoba je uložena obvyklým způsobem v lo
žiskách, nelze ani po pečlivém vyvážení rotačního tělesa dosáhnout vět
šího počtu otáček: Další nevýhodou je obtížnost výroby a značné
tepelné a mechanické namáhání součástí zařízení.
4.
5. Všechny uvedené nedostatky znemožňující prakticky výrobu jemných vláken
jsou odstraněny vynálezem tím, že vlákna jsou tažena od: středivou ; : roțačním
ztělesem s zvolnoüosou; čímž je šumožňěho jėdnak dosažení vyšších otáček
rotačního tělesa, jednak odstraněnímilöžisek þödstatně zjednodušena údržba
zařízení. Rotační těleso je tvořeno kuželem uloženým vrcholem dolů v kuželové
jamce pevného tělesa a opatřeným na základně radiálními kanálky pro sklovinu
(neb termoplastickou látku) a na plášti, zářezy ve tvaru lopatek . pro pohon
kužele tlakovým vzduchem, přičemž zdola je do jamky rovněž vháněn tlakový
vzduch pro vytvoření vzduchového polštáře, tj. ulo
žení kužele. Tlákovým vzduchem je kužel chlazen, a proto může být
zhotoven ze známých žárovzdornýchocelí.
Další význaky vynálezu plynou z následujícího popisu a výkresu,
fría němž je schematicky znázorněn příklad provedení zařízení podle
vynálezu.
Rotační těleso s volnou osoü pro odstředivé tažení vlákem je tvořeno kuželem
1, obráceným vrcholem dolů, jehož základna má kuželové vybrání 2 a je
rozdělena radiálními lopatkami 3 na řadu jemných kanálků pro sklovinu. Kužel 1
je uložen v kuželové jamce 4 dvou pevných
kotoučů , 6, mezi nimiž je vytvořena jednak kruhová komora , spoje
ná s přívodem 8 tlakového vzduchu pro pohon kužele 1, jednak kanály 9 spojené s
touto komorou 7 a směřující tečně na obvod kužele 1. Na . plášti kužele 1 jsou zářezy
10 tvaru lopatek. Středem spodního kotouče 6 prochází další kanál 11 pro přívod
tlakového vzduchu pod kužel 1 a vytvoření vzduchového polštáře, tj. uložení rotujícího
kužele 1.
Nad základnou kužele 1 jsou upraveny dva pevné prstence 12, 13, mezi nimiž je vytvořena
jednak kruhová komora 14 spojená s přívodem
15 směsi plynů, jednak kruhová hořáková štěrbina 16, spojená s touto
komorou 14 a s kanálem 17, procházejícím středem prstenců 12, 13, do něhož je z
neznázorněného tavicího zařízení přiváděn pramínek skloviny nebo termoplastické
látky. -
Zdvih kužele 1 při nevhodně voleném poměru tlakového vzduchu v přívodech , 11
je omezen spodním prstencem 12.
6. Popsané zařízení funguje takto: - Kanálem 17 ve středu prstenců je přiváděn do vybrání
2 základny kužele 1 plynulý pramínek skloviny, která se odstředivou silou pravidelně
rozdělí do kanálků 3 a je vytažena ve velmi jemné vlákno za spolupůsobení hořící
směsi plynů, unikající, z kruhové štěrbiny 16. Vlákno · je známým způsobem odváděno
na pás nebo na jiné vhodné zařízení.
· Hořící směs plynů udržuje optimální teplotu základny kužele 1, techno-
logicky nutnou pro tažení vlákna ze skloviny nebo z příslušné
termoplastické látky. «
Předmět patentu
1. Způsob odstředivého tažení jemných vláken ze skla a z termoplastických
hmot, vyznačený tím, že vlákna jsou tažena odstředivou silou vyvolanou
rotačním tělesem s volnou osou. · · ·
2. Zařízení k provádění způsobu podle bodu , vyznačené tím, že rotační
těleso je tvořeno kuželem (1), opatřeným na základně radiálními kanálky (3) pro
sklovinu nebo termoplastickou látku a na plášti zářezy (10) ve tvaru lopatek,
uloženým vrcholem dolů v kuželové jamce (4) pevného tělesa (5, 6) s kanály (9,
11) pro přívod tlakového vzduchu zdola a k zářezům. 10] kužele 1].
* . Zařízení podle bodu2 vyznačené tím, že nad základnou kužele (1) je
upraveno prstencové pevné těleso (12, 13), jehož středem pro
7.
8. chází kanál (17) pro přívod skloviny nebo termoplastické látky z tavi- cího zařízení,
přičemž do tohoto kanálu (17.) ústí kruhová hořáková štěrbina (16) spojená s přívodem
(14, 15) směsi plynů. -
. Zařízení podle bodu 2 vyznačené tím, že kanálky pro sklovinu nebo
termoplastickou hmotu jsou tvořeny radiálními lopatkami (3) upravenými v kuželovém
vybrání (2) zákaldny kužele (1).
Severografia, n. p, závod 03
