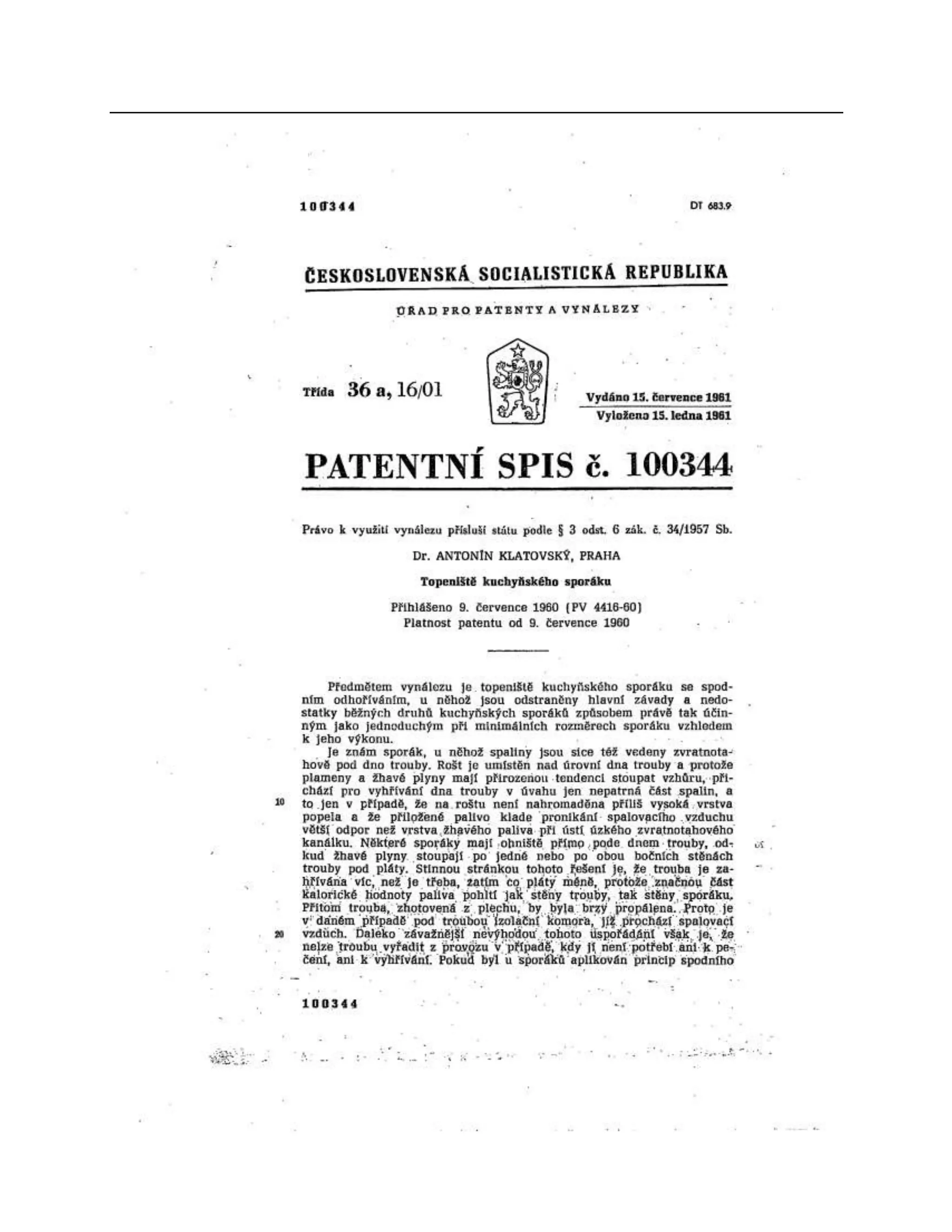

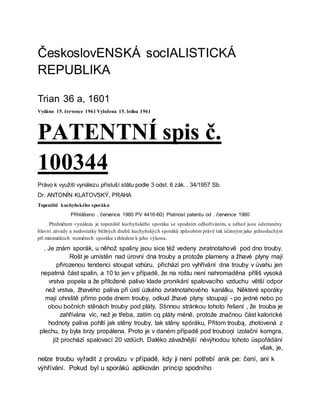

2. ČeskoslovENSKÁ socIALISTICKÁ
REPUBLIKA
Trian 36 a, 1601
Vydáno 15. července 1961 Vyložena 15. ledna 1961
PATENTNÍ spis č.
100344
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
Dr. ANTONÍN KLATOVSKÝ, PRAHA
Topeniště kuchyňského sporáku
Přihlášeno . července 1960 PV 4416-60) Platnost patentu od . července 1960
Předmětem vynálezu je topeniště kuchyňského sporáku se spodním odhoříváním, u něhož jsou odstraněny
hlavní závady a nedostatky běžných druhů kuchyňských sporáků způsobem právě tak účinným jako jednoduchým
při minimálních rozměrech sporáku vzhledem k jeho výkonu.
. Je znám sporák, u něhož spaliny jsou sice též vedeny zvratnotahově pod dno trouby.
Rošt je umístěn nad úrovní dna trouby a protože plameny a žhavé plyny mají
přirozenou tendenci stoupat vzhůru, přichází pro vyhřívání dna trouby v úvahu jen
nepatrná část spalin, a 10 to jen v případě, že na roštu není nahromaděna příliš vysoká
vrstva popela a že přiložené palivo klade pronikání spalovacího vzduchu větší odpor
než vrstva, žhavého paliva při ústí úzkého zvratnotahového kanálku. Některé sporáky
mají ohniště přímo pode dnem trouby, odkud žhavé plyny stoupají - po jedné nebo po
obou bočních stěnách trouby pod pláty. Stinnou stránkou tohoto řešení , že trouba je
zahřívána víc, než je třeba, zatím cq pláty méně, protože značnou část kalorické
hodnoty paliva pohltí jak stěny trouby, tak stěny spóráku, Přitom troubą, zhotovená z
plechu, by byla brzy propálena. Proto je v daném případě pod trouboņi izolační komgra,
jíž prochází spalovací 20 vzdüch. Daléko závažnější nėvýhodou tohoto üspořádání
však, je,
nelze troubu vyřadit z proväzu v případě, kdy ji není potřebí anik pe: čení, ani k
výhřívání. Pokud byl u sporáků aplikován princip spodního
5. 40

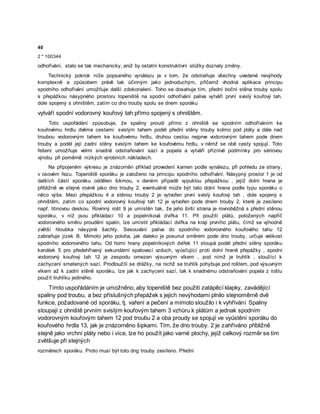

2 * 100344
odhořívání, stalo se tak mechanicky, aniž by ostatní konstruktivní složky doznaly změny.
Technický pokrok níže popsaného vynálezu je v tom, že odstraňuje všechny uvedené nevýhody
komplexně a způsobem právě tak účinným jako jednoduchým, přičemž vhodná aplikace principu
spodního odhořívání umožňuje další zdokonalení. Toho se dosahuje tím, přední boční stěna trouby spolu
s přepážkou násypného prostoru topeniště na spodní odhořívání paliva vytváří první svislý kouřový tah,
dole spojený s ohništěm, zatím co dno trouby spolu se dnem sporáku
vytváří spodní vodorovný kouřový tah přímo spojený s ohništěm.
Toto uspořádání způsobuje, že spaliny proudí přímo z ohniště se spodním odhoříváním ke
kouřovému hrdlu dvěma cestami: svislým tahem podél přední stěny trouby kolmo pod pláty a dále nad
troubou vodorovným tahem ke kouřovému hrdlu, druhou cestou nejprve vodorovným tahem pode dnem
trouby a podél její zadní stěny svislým tahem ke kouřovému hrdlu, v němž se obě cesty spojují. Toto
řešení umožňuje velmi snadné odstraňování sazí a popela a vytváří příznivé podmínky pro sériovou
výrobu při poměrně nízkých výrobních nákladech.

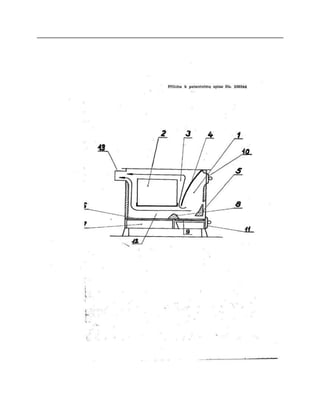

Na připojeném výkresu je znázorněn příklad provedení kamen podle vynálezu, při pohledu ze strany,
v osovém řezu. Topeniště sporáku je založeno na principu spodního odhořívání. Násypný prostor 1 je od
dalších částí sporáku oddělen šikmou, v daném případě vypuklou přepážkou , jejíž dolní hrana je
přibližně ve stejné rovině jako dno trouby 2, eventuálně může být tato dolní hrana podle typu sporáku o
něco výše. Mezi přepážkou 4 a stěnou trouby 2 je vytvořen první svislý kouřový tah , dole spojený s
ohništěm, zatím co spodní vodorovný kouřový tah 12 je vytvořen pode dnem trouby 2, které je zesíleno
např. litinovou deskou. Rovinný rošt 9 je umístěn tak, že jeho širší strana je rovnoběžná s přední stěnou
sporáku, v níž jsou přikládací 10 a popelníková dvířka 11. Při použití plátů, položených napříč
vodorovného směru proudění spalin, lze umístit přikládací dvířka na kraji prvního plátu, čímž se výhodně
zvětší hloubka násypné šachty. Sesouvání paliva do spodního vodorovného kouřového tahu 12
zabraňuje jízek B. Mimoto jeho poloha, jak daleko je posunut směrem pode dno trouby, určuje velikost
spodního vodorovného tahu. Od horní hrany popelníkových dvířek 11 stoupá podél přední stěny sporáku
kanálek 5 pro předehřívaný sekundární spalovací vzduch, vyúsťující proti dolní hraně přepážky , spodní
vodorovný kouřový tah 12 je zespodu omezen výsuvným víkem , pod nímž je truhlík , sloužící k
zachycení smetených sazí. Prodloužíli se drážky, na nichž se truhlík pohybuje pod roštem, pod výsuvným
víkem až k zadní stěně sporáku, lze jak k zachycení sazí, tak k snadnému odstraňování popela z roštu
použít truhlíku jediného.
Tímto uspořádáním je umožněno, aby topeniště bez použití zatápěcí klapky, zavádějící
spaliny pod troubu, a bez příslušných přepážek s jejich nevýhodami plnilo stejnoměrně dvě
funkce, požadované od sporáku, tj. vaření a pečení a mimoto sloužilo i k vyhřívání Spaliny
stoupají z ohniště prvním svislým kouřovým tahem 3 vzhůru k plátům a jednak spodním
vodorovným kouřovým tahem 12 pod troubu 2 a oba proudy se spojují ve vyústění sporáku do
kouřového hrdla 13, jak je znázorněno šipkami. Tím, že dno trouby. 2 je zahříváno přibližně
stejně jako vrchní pláty nebo i více, lze ho použít jako varné plochy, jejíž celkový rozměr se tím
zvětšuje při stejných
rozměrech sporáku. Proto musí být toto dng trouby zesíleno. Přední
6.

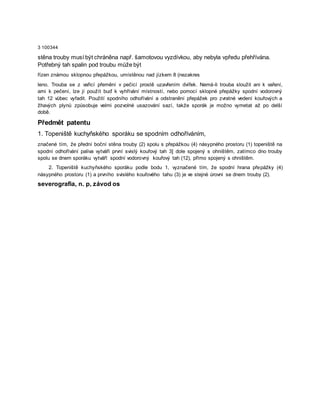

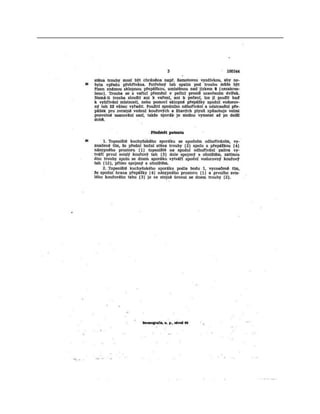

7. 3 100344
stěna trouby musí být chráněna např. šamotovou vyzdívkou, aby nebyla vpředu přehřívána.
Potřebný tah spalin pod troubu může být
řízen známou sklopnou přepážkou, umístěnou nad jízkem 8 (nezakres
leno. Trouba se z vařicí přemění v pečicí prostě uzavřením dvířek. Nemá-li trouba sloužit ani k vaření,
ami k pečení, lze jí použít buď k vyhřívání místností, nebo pomocí sklopné přepážky spodní vodorovný
tah 12 vůbec vyřadit. Použití spodního odhořívání a odstranění přepážek pro zvratné vedení kouřových a
žhavých plynů způsobuje velmi pozvolné usazování sazí, takže sporák je možno vymetat až po delší
době.
Předmět patentu
1. Topeniště kuchyňského sporáku se spodním odhoříváním,
značené tím, že přední boční stěna trouby (2) spolu s přepážkou (4) násypného prostoru (1) topeniště na
spodní odhořívání paliva vytváří první svislý kouřový tah 3] dole spojený s ohništěm, zatímco dno trouby
spolu se dnem sporáku vytváří spodní vodorovný kouřový tah (12), přímo spojený s ohništěm.
2. Topeniště kuchyňského sporáku podle bodu 1, vyznačené tím, že spodní hrana přepážky (4)
násypného prostoru (1) a prvního svislého kouřového tahu (3) je ve stejné úrovni se dnem trouby (2).
