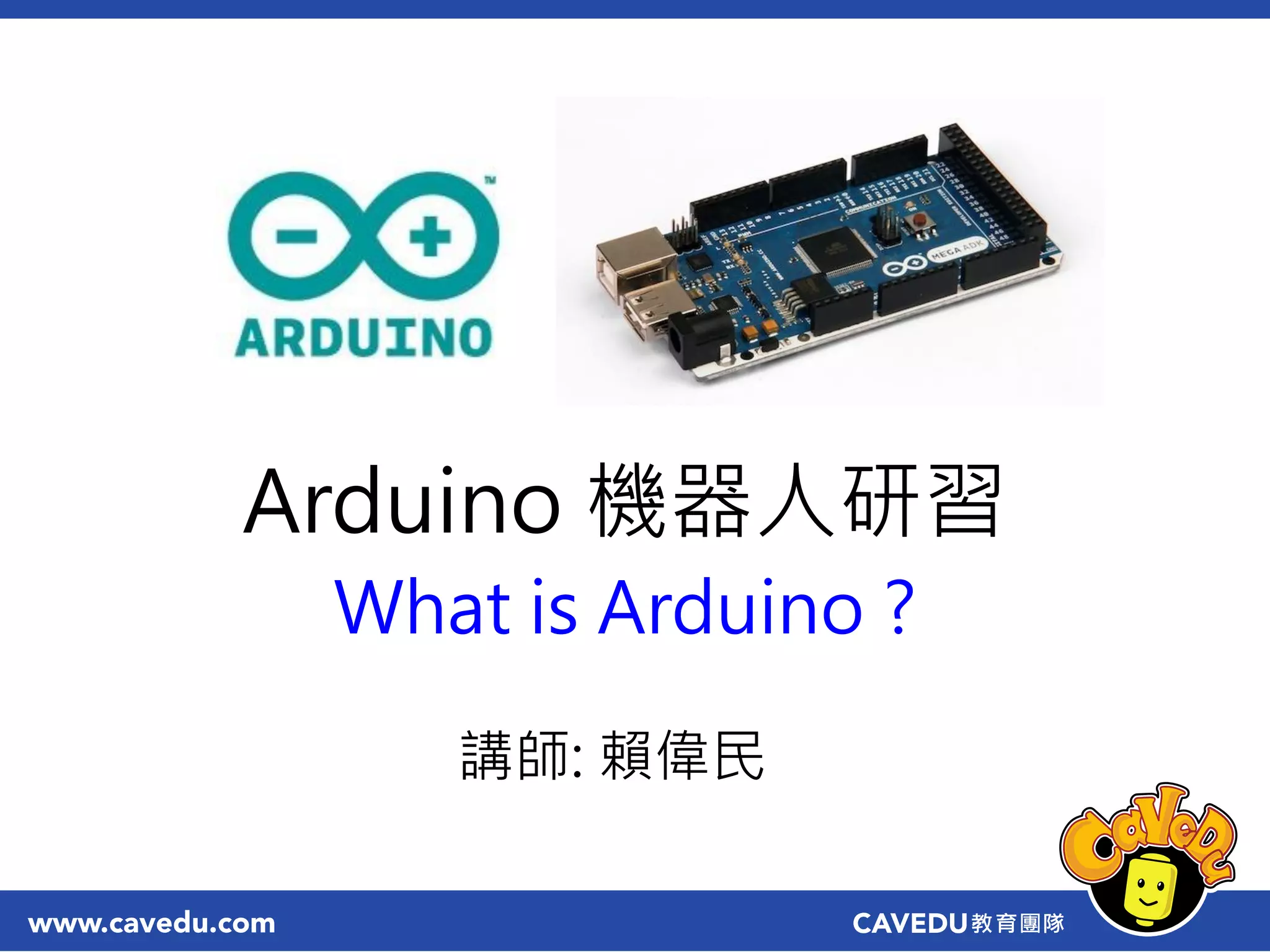

1. What is Arduino ?
Arduino 機器人研習
講師: 賴偉民

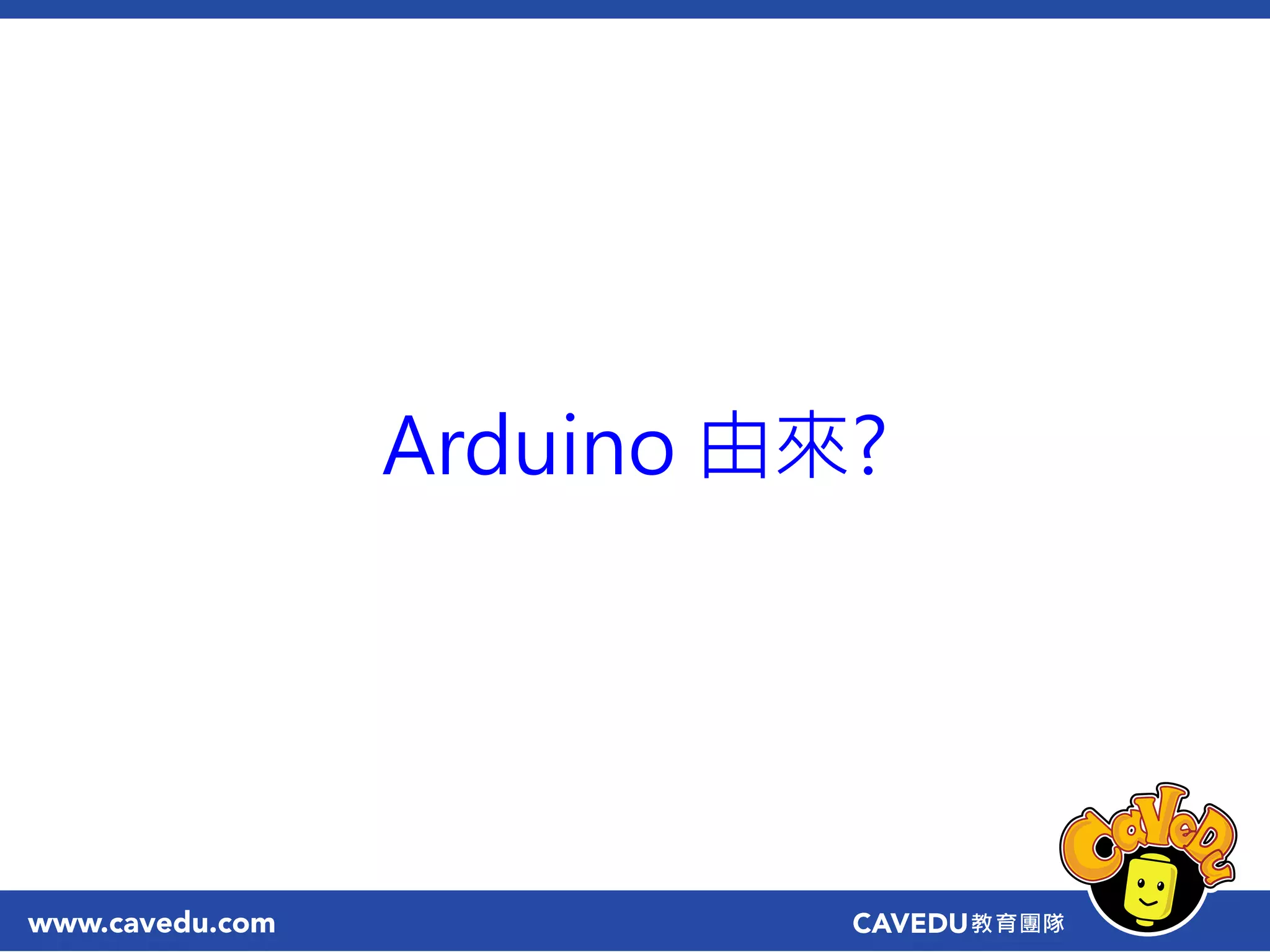

2. Arduino 由來?

3. Arduino 特色

4. Arduino 特色
• 開放的軟硬體
• 與電子元件的溝通簡單
• 具互動式的軟體介面

5. Arduino 硬體

6. Arduino 硬體

7. Arduino 硬體
• ATMEGA單晶片
– 相當於電腦的CPU
– 管理板子的訊號溝通
– 類比數位訊號的轉換

8. Arduino 硬體
• FT232晶片
– 負責Arduino與電腦的通訊
– 燒錄程式與傳遞資料
• USB與RS-232轉換晶片

9. Arduino 硬體
USB
接頭
電源輸入
7-12V
電源輸出 類比輸入
數位輸入/輸出

10. Arduino 硬體
微控制器 ATmega2560
工作電壓 5V
輸入電壓(建議) 7-12V
輸入電壓(限制) 6-20V
數位I/O Pins 54(有15個提供PWM訊號輸出)
類比Input Pins 16
I/O pin 直流電流 40mA
3.3V pin 直流電流 50mA
Flash 記憶體 256KB(其中8KB給bootloader用)
SRAM 8KB
EEPROM 4KB
時脈 16MHz

11. Arduino 軟體

12. Arduino 軟體
• 環境建置
– 至Arduino官網http://arduino.cc 可下載Arduino
1.0.1版軟體，解壓縮後無需進行安裝
按此下載

13. Arduino 軟體
• 安裝驅動程式(將Arduino接上電腦)

14. Arduino 軟體

15. Arduino 軟體

16. Arduino 軟體
• 到裝置管理員(我的電腦右鍵選擇管理)確認驅動程
式已安裝完成

17. Arduino 軟體
• 驅動程式安裝完成後，重新拔插一次USB線，並
確認arduino上的指示燈亮起

18. Arduino 軟體
• 程式開發環境介紹 New(新增檔案)
開啟一個空白頁面撰寫程式碼
Open(開啟舊檔案)
開啟副檔名為pde的專案檔
Save(儲存檔案)
儲存目前的專案
Verify/Compile(編譯目前專案)
驗證程式是否撰寫正確
Upload to I/O Board(載入開發板)
將已編譯的程式載入連接的硬體上
Serial Monitor(串列埠監看)
可查看輸入/輸出的資料

19. Arduino 軟體
• 點Tools>Board>
選取使用的控制板

20. Arduino 軟體
• 點 Tools > Serial Port
選擇正確的COM Port

21. Arduino 軟體
• 官方提供的範例程式
點File>Examples

22. Arduino 軟體
(1)這個函式只在程式啟動後執行一次
(2)一般用在初始化參數及相關功能
(1)這個函式是負責程式中需重複執行的部份
(2)程式直到電源關閉或按下重置時才會停止

23. 動手做做看
