Unite Tokyo 2018 Training Day「ProBuilderで学ぶレベルデザイン ProBuilderをマスターしよう！」の資料です。 講師：池和田 有輔（エバンジェリスト｜ユニティ・テクノロジーズ・ジャパン合同会社） ※【Unite Tokyo 2018 Training Day】ProBuilderで学ぶレベルデザイン レベルデザインについて の資料はこちら https://www.slideshare.net/UnityTechnologiesJapan/unite-tokyo-2018-training-dayprobuilder-94729689 ■ワークショップ内容 人気アセットProBuilderはUnityに統合され、3Dゲームのレベルデザインを行う上で欠かすことのできないツールとなりました。 今回、Unite Tokyo 2018開催に先立ち、ProBuilderの操作を一通りマスターし、その使いやすさや柔軟性を実感していただくと共に、レベルデザインのコツを学ぶためのワークショップを開催いたします。
More Related Content
Similar to 【Unite Tokyo 2018 Training Day】ProBuilderで学ぶレベルデザイン ProBuilderをマスターしよう！
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
【Unite Tokyo 2018 Training Day】ProBuilderで学ぶレベルデザイン ProBuilderをマスターしよう！
- 1.

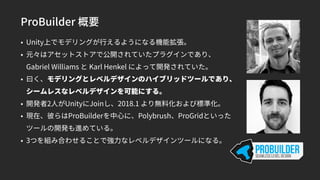

- 2. ProBuilder 概要 • Unity上でモデリングが行えるようになる機能拡張。 •元々はアセットストアで公開されていたプラグインであり、 Gabriel Williams と Karl Henkel によって開発されていた。 • 曰く、モデリングとレベルデザインのハイブリッドツールであり、 シームレスなレベルデザインを可能にする。 • 開発者2人がUnityにJoinし、2018.1 より無料化および標準化。 • 現在、彼らはProBuilderを中心に、Polybrush、ProGridといった ツールの開発も進めている。 • 3つを組み合わせることで強力なレベルデザインツールになる。
- 3.

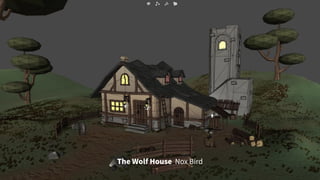

- 4. The Wolf HouseNox Bird
- 5. The Wolf HouseNox Bird
- 6.
- 7. • とても硬派なステルス・アクションゲーム • iOS、Android、PC/Mac(Steam)、PS4で展開 • 日本語盤はPS4のみ • プレイヤーはOmni Viewと呼ばれるハッキング モードに切り替えて、監視カメラを乗っ取って 様々なデバイスをハックして、少女を出口に導 く役割を担っている。

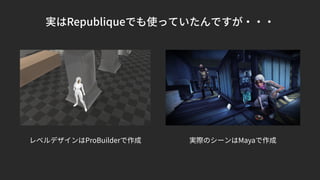

- 8.

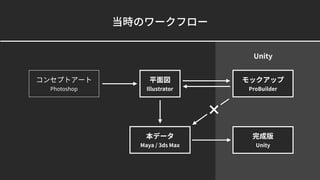

- 9. 当時のワークフロー 平面図 Illustrator コンセプトアート Photoshop モックアップ ProBuilder 本データ Maya / 3dsMax 完成版 Unity Unity ×

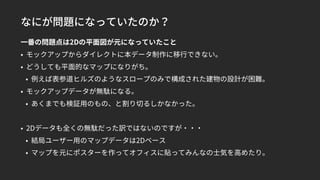

- 10. なにが問題になっていたのか？ 一番の問題点は2Dの平面図が元になっていたこと • モックアップからダイレクトに本データ制作に移行できない。 • どうしても平面的なマップになりがち。 •例えば表参道ヒルズのようなスロープのみで構成された建物の設計が困難。 • モックアップデータが無駄になる。 • あくまでも検証用のもの、と割り切るしかなかった。 • 2Dデータも全くの無駄だった訳ではないのですが・・・ • 結局ユーザー用のマップデータは2Dベース • マップを元にポスターを作ってオフィスに貼ってみんなの士気を高めたり。

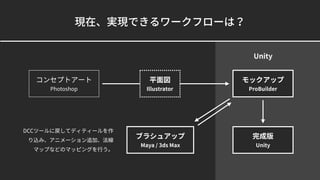

- 11. 現在、実現できるワークフローは？ コンセプトアート Photoshop モックアップ ProBuilder ブラシュアップ Maya / 3dsMax 完成版 Unity Unity DCCツールに戻してディティールを作 り込み、アニメーション追加、法線 マップなどのマッピングを行う。 平面図 Illustrator

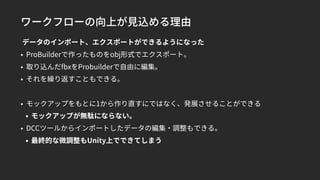

- 12. ワークフローの向上が見込める理由 データのインポート、エクスポートができるようになった • ProBuilderで作ったものをobj形式でエクスポート。 • 取り込んだfbxをProbuilderで自由に編集。 •それを繰り返すこともできる。 • モックアップをもとに1から作り直すにではなく、発展させることができる • モックアップが無駄にならない。 • DCCツールからインポートしたデータの編集・調整もできる。 • 最終的な微調整もUnity上でできてしまう
- 13.

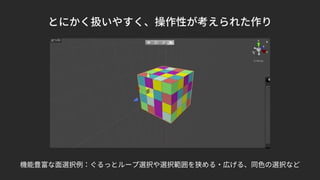

- 14.

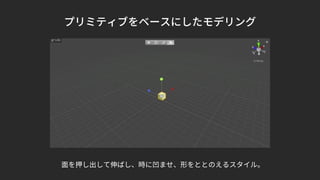

- 15.

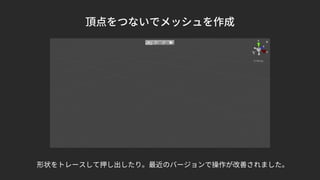

- 16.

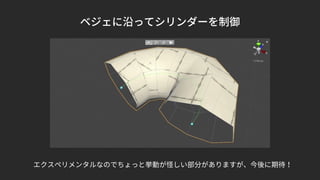

- 17.

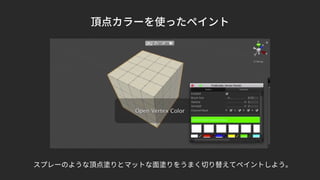

- 18.
- 19.
- 20.

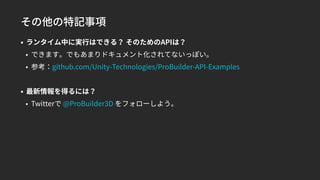

- 21. その他の特記事項 • ランタイム中に実行はできる？ そのためのAPIは？ •できます。でもあまりドキュメント化されてないっぽい。 • 参考：github.com/Unity-Technologies/ProBuilder-API-Examples • 最新情報を得るには？ • Twitterで @ProBuilder3D をフォローしよう。
- 22.

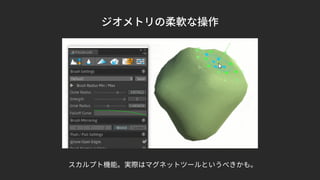

- 23.

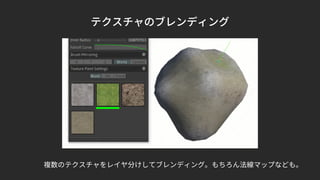

- 24.

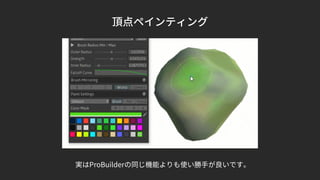

- 25.

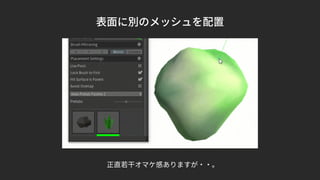

- 26.
- 27.
- 28. 地味だけど、とても有用なプラグイン • オブジェクトをグリッドに沿わせることができる。 • Backslashキーでの視点変更が追加される。 •これをV押し移動と併用すると良い感じ。 • 現在Polybrush、ProGridはAsset Storeで配布中。 • ともに2018.3 でUnityに統合予定。
- 29.
- 32.
- 33.
- 34.

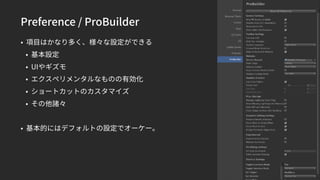

- 35. Preference / ProBuilder •項目はかなり多く、様々な設定ができる • 基本設定 • UIやギズモ • エクスペリメンタルなものの有効化 • ショートカットのカスタマイズ • その他諸々 • 基本的にはデフォルトの設定でオーケー。

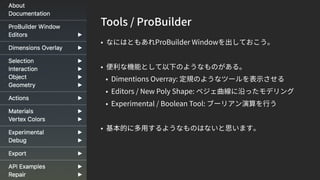

- 36. Tools / ProBuilder •なにはともあれProBuilder Windowを出しておこう。 • 便利な機能として以下のようなものがある。 • Dimentions Overray: 定規のようなツールを表示させる • Editors / New Poly Shape: ベジェ曲線に沿ったモデリング • Experimental / Boolean Tool: ブーリアン演算を行う • 基本的に多用するようなものはないと思います。

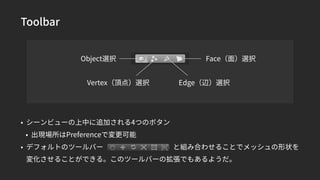

- 37. Toolbar • シーンビューの上中に追加される4つのボタン • 出現場所はPreferenceで変更可能 •デフォルトのツールバー と組み合わせることでメッシュの形状を 変化させることができる。このツールバーの拡張でもあるようだ。 Object選択 Vertex（頂点）選択 Edge（辺）選択 Face（面）選択

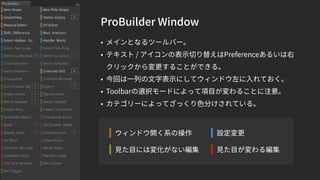

- 38. ProBuilder Window • メインとなるツールバー。 •テキスト / アイコンの表示切り替えはPreferenceあるいは右 クリックから変更することができる。 • 今回は一列の文字表示にしてウィンドウ左に入れておく。 • Toolbarの選択モードによって項目が変わることに注意。 • カテゴリーによってざっくり色分けされている。 ウィンドウ開く系の操作 見た目には変化がない編集 設定変更 見た目が変わる編集

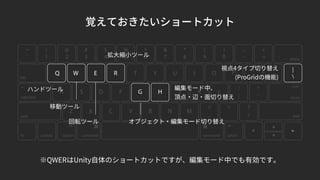

- 39.
- 40.

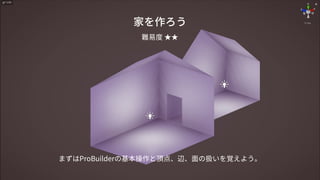

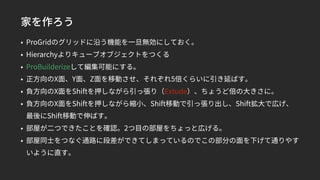

- 41. 家を作ろう • ProGridのグリッドに沿う機能を一旦無効にしておく。 • Hierarchyよりキューブオブジェクトをつくる •ProBuilderizeして編集可能にする。 • 正方向のX面、Y面、Z面を移動させ、それぞれ5倍くらいに引き延ばす。 • 負方向のX面をShiftを押しながら引っ張り（Extude）、ちょうど倍の大きさに。 • 負方向のX面をShiftを押しながら縮小、Shift移動で引っ張り出し、Shift拡大で広げ、 最後にShift移動で伸ばす。 • 部屋が二つできたことを確認。2つ目の部屋をちょっと広げる。 • 部屋同士をつなぐ通路に段差ができてしまっているのでこの部分の面を下げて通りやす いように直す。
- 42. 家を作ろう • 新しく追加された方の部屋の天井を選択し、少し引っ張り上げ、Extude Facesで引き 出し、ちょっと面を上げたうえでDeleteFacesで削除。頂点選択モードに切り替え、残 された4つの頂点をSelect Holesで選択し、Collapse Verticesで結合。 • 屋根のてっぺんの頂点の結合をバラバラに分割するためにSplit Vertices。 • 屋根の4つの三角ポリゴンのうち、2つをDelete Facesで削除。それぞれの距離をとった うえでFill Holeで屋根を形成。 • 多角形ポリゴンのままだと形状が理解しにくくなり、よろしくない。Connect Vertices で結合させることにより、2つの4角ポリゴンに変換する。 • 1つめの部屋の天井を分割する線を選択し、Y軸方向に上げて屋根の形状にする。 • 最後にFlip Normalsで法線を反転させて、ポイントライトを2つ設置しよう。
- 43.
- 44.

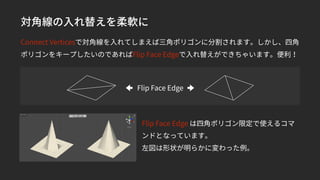

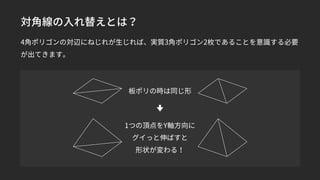

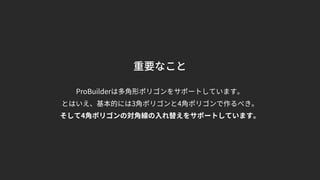

- 45. 対角線の入れ替えを柔軟に Connect Verticesで対角線を入れてしまえば三角ポリゴンに分割されます。しかし、四角 ポリゴンをキープしたいのであればFlip FaceEdgeで入れ替えができちゃいます。便利！ Flip Face Edge Flip Face Edge は四角ポリゴン限定で使えるコマ ンドとなっています。 左図は形状が明らかに変わった例。
- 46.

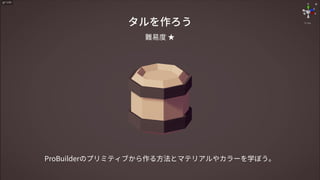

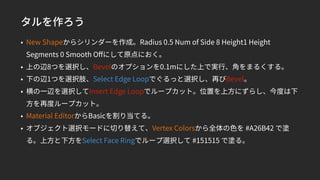

- 47. タルを作ろう • New Shapeからシリンダーを作成。Radius0.5 Num of Side 8 Height1 Height Segments 0 Smooth Offにして原点におく。 • 上の辺8つを選択し、Bevelのオプションを0.1mにした上で実行、角をまるくする。 • 下の辺1つを選択肢、Select Edge Loopでぐるっと選択し、再びBevel。 • 横の一辺を選択してInsert Edge Loopでループカット。位置を上方にずらし、今度は下 方を再度ループカット。 • Material EditorからBasicを割り当てる。 • オブジェクト選択モードに切り替えて、Vertex Colorsから全体の色を #A26B42 で塗 る。上方と下方をSelect Face Ringでループ選択して #151515 で塗る。

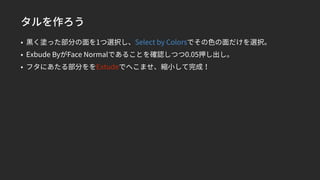

- 48. タルを作ろう • 黒く塗った部分の面を1つ選択し、Select byColorsでその色の面だけを選択。 • Exbude ByがFace Normalであることを確認しつつ0.05押し出し。 • フタにあたる部分ををExtudeでへこませ、縮小して完成！
- 49.

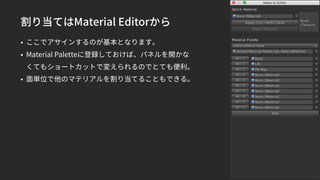

- 50. 割り当てはMaterial Editorから • ここでアサインするのが基本となります。 •Material Paletteに登録しておけば、パネルを開かな くてもショートカットで変えられるのでとても便利。 • 面単位で他のマテリアルを割り当てることもできる。
- 51.

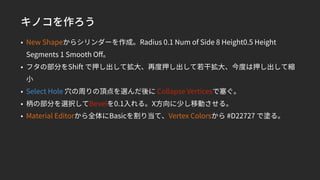

- 52. キノコを作ろう • New Shapeからシリンダーを作成。Radius0.1 Num of Side 8 Height0.5 Height Segments 1 Smooth Off。 • フタの部分をShift で押し出して拡大、再度押し出して若干拡大、今度は押し出して縮 小 • Select Hole 穴の周りの頂点を選んだ後に Collapse Verticesで塞ぐ。 • 柄の部分を選択してBevelを0.1入れる。X方向に少し移動させる。 • Material Editorから全体にBasicを割り当て、Vertex Colorsから #D22727 で塗る。
- 53.

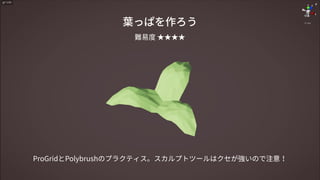

- 54. 葉っぱを作ろう • ProGridを有効化し、Snap Valueを0.1に。これで10センチ単位でスナップするように なった。 •プレハブBlueprint Leaf1をシーンに表示 • New Poly Shapeでトレース。その際、絶対に下から書き始めること（中心点が書き出 し位置になるので） • 厚みを1cmにするため、インスペクタ上のExtrusionを0.01にする。そしてEdit Poly Shapeをクリックしてエディットモードを終了。 • Sudivide Objectを2回行い、Poly Brushで葉の中央から先端部分を隆起させる。

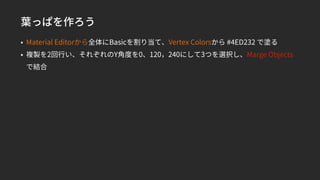

- 55. 葉っぱを作ろう • Material Editorから全体にBasicを割り当て、VertexColorsから #4ED232 で塗る • 複製を2回行い、それぞれのY角度を0、120，240にして3つを選択し、Marge Objects で結合
- 56.

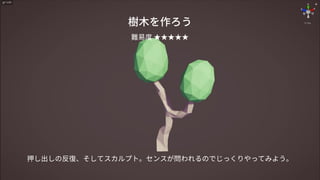

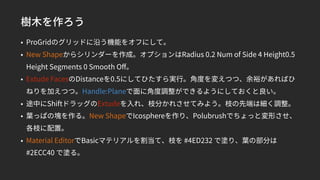

- 57. 樹木を作ろう • ProGridのグリッドに沿う機能をオフにして。 • NewShapeからシリンダーを作成。オプションはRadius 0.2 Num of Side 4 Height0.5 Height Segments 0 Smooth Off。 • Extude FacesのDistanceを0.5にしてひたすら実行。角度を変えつつ、余裕があればひ ねりを加えつつ。Handle:Planeで面に角度調整ができるようにしておくと良い。 • 途中にShiftドラッグのExtudeを入れ、枝分かれさせてみよう。枝の先端は細く調整。 • 葉っぱの塊を作る。New ShapeでIcosphereを作り、Polubrushでちょっと変形させ、 各枝に配置。 • Material EditorでBasicマテリアルを割当て、枝を #4ED232 で塗り、葉の部分は #2ECC40 で塗る。
- 58.

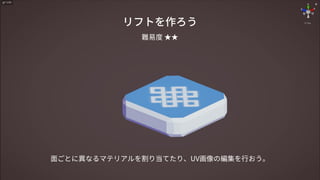

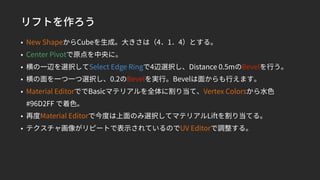

- 59. リフトを作ろう • New ShapeからCubeを生成。大きさは（4．1．4）とする。 •Center Pivotで原点を中央に。 • 横の一辺を選択してSelect Edge Ringで4辺選択し、Distance 0.5mのBevelを行う。 • 横の面を一つ一つ選択し、0.2のBevelを実行。Bevelは面からも行えます。 • Material EditorででBasicマテリアルを全体に割り当て、Vertex Colorsから水色 #96D2FF で着色。 • 再度Material Editorで今度は上面のみ選択してマテリアルLiftを割り当てる。 • テクスチャ画像がリピートで表示されているのでUV Editorで調整する。
- 60.

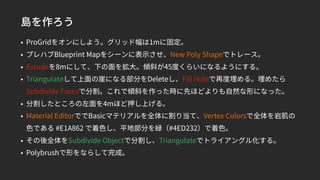

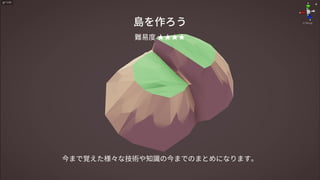

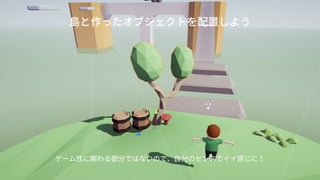

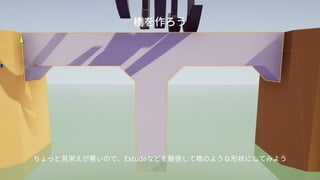

- 61. 島を作ろう • ProGridをオンにしよう。グリッド幅は1mに固定。 • プレハブBlueprintMapをシーンに表示させ、New Poly Shapeでトレース。 • Extudeを8mにして、下の面を拡大。傾斜が45度くらいになるようにする。 • Triangulateして上面の崖になる部分をDeleteし、Fill Holeで再度埋める。埋めたら Subdivide Facesで分割。これで傾斜を作った時に先ほどよりも自然な形になった。 • 分割したところの左面を4mほど押し上げる。 • Material EditorででBasicマテリアルを全体に割り当て、Vertex Colorsで全体を岩肌の 色である #E1A862 で着色し、平地部分を緑（#4ED232）で着色。 • その後全体をSubdivide Objectで分割し、Triangulateでトライアングル化する。 • Polybrushで形をならして完成。
- 62.

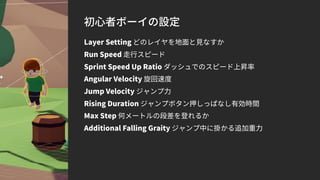

- 63. 初心者ボーイの設定 Layer Setting どのレイヤを地面と見なすか RunSpeed 走行スピード Sprint Speed Up Ratio ダッシュでのスピード上昇率 Angular Velocity 旋回速度 Jump Velocity ジャンプ力 Rising Duration ジャンプボタン押しっぱなし有効時間 Max Step 何メートルの段差を登れるか Additional Falling Graity ジャンプ中に掛かる追加重力

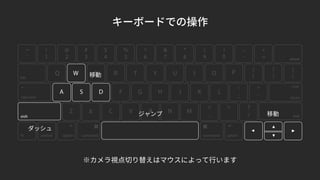

- 64.

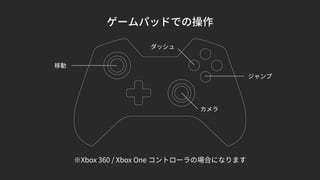

- 65. ゲームパッドでの操作 ※Xbox 360 /Xbox One コントローラの場合になります 移動 ダッシュ カメラ ジャンプ
