Unityアニメーションシステムの 今と未来の話
Animation（Legacy）やMecanim、TimelineやSimple Animationといった機能の考え方や使い所、そしてPlayable APIやAnimation C# Jobs、Kinematicaなどの新機能が"どういった機能"で"何ができるようになるのか"といった情報を整理して紹介します。 このスライドは、TECH x GAME COLLEGE #5で紹介したスライドを少し手直ししたものとなります。 https://techxgamecollege.connpass.com/event/99824/
More Related Content
![[CEDEC2018] UE4で多数のキャラクターを生かすためのテクニック](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2018charcterperdormanceoptimze-180823081028-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[UE4]自動テストでもっと楽したい！](https://cdn.slidesharecdn.com/ss_thumbnails/ue4automationtest-190527101956-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Unityアニメーションシステムの 今と未来の話
Unityアニメーションシステムの 今と未来の話
- 1.

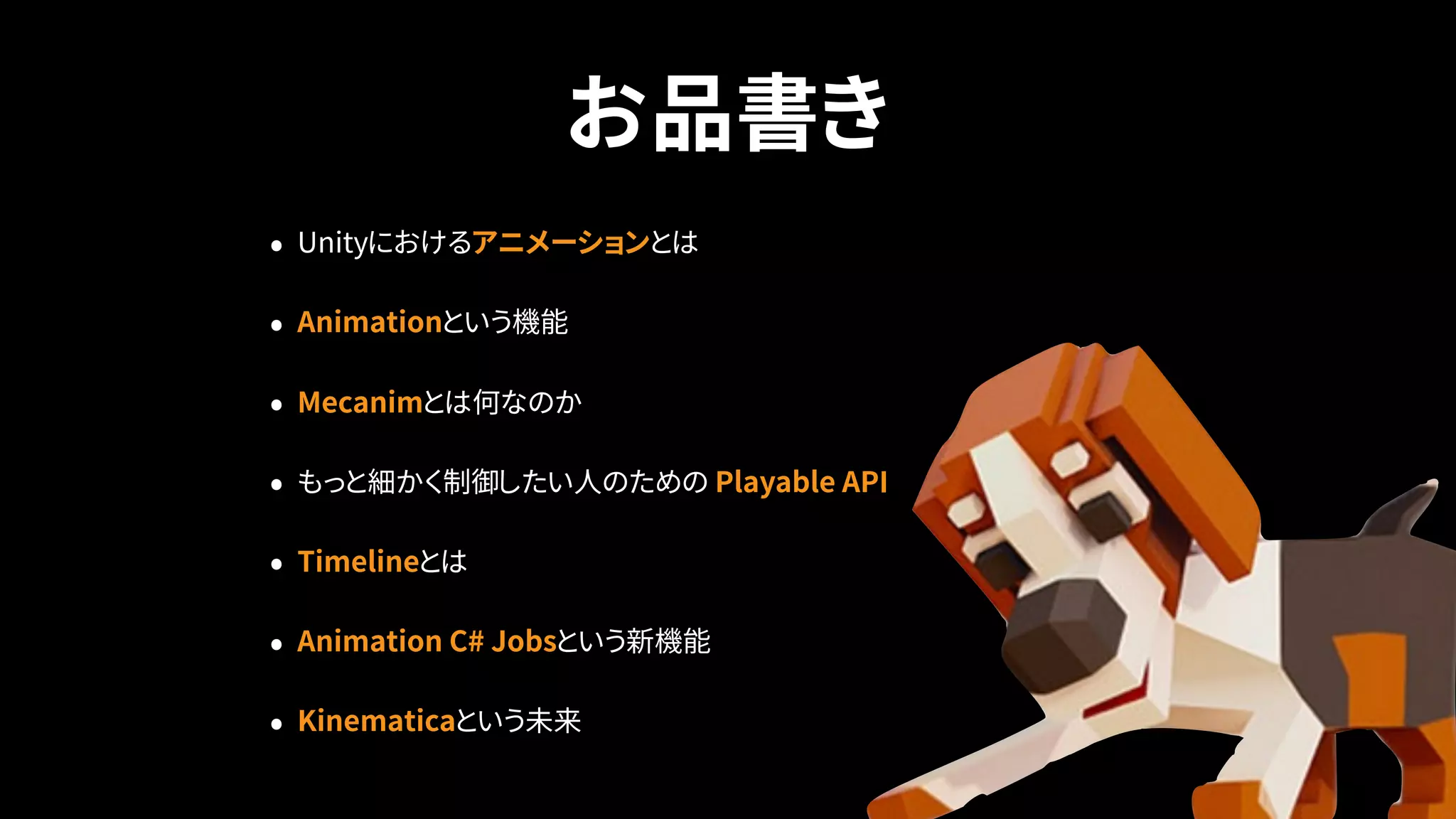

- 2. お品書き • Unityにおけるアニメーションとは • Animationという機能 •Mecanimとは何なのか • もっと細かく制御したい人のための Playable API • Timelineとは • Animation C# Jobsという新機能 • Kinematicaという未来

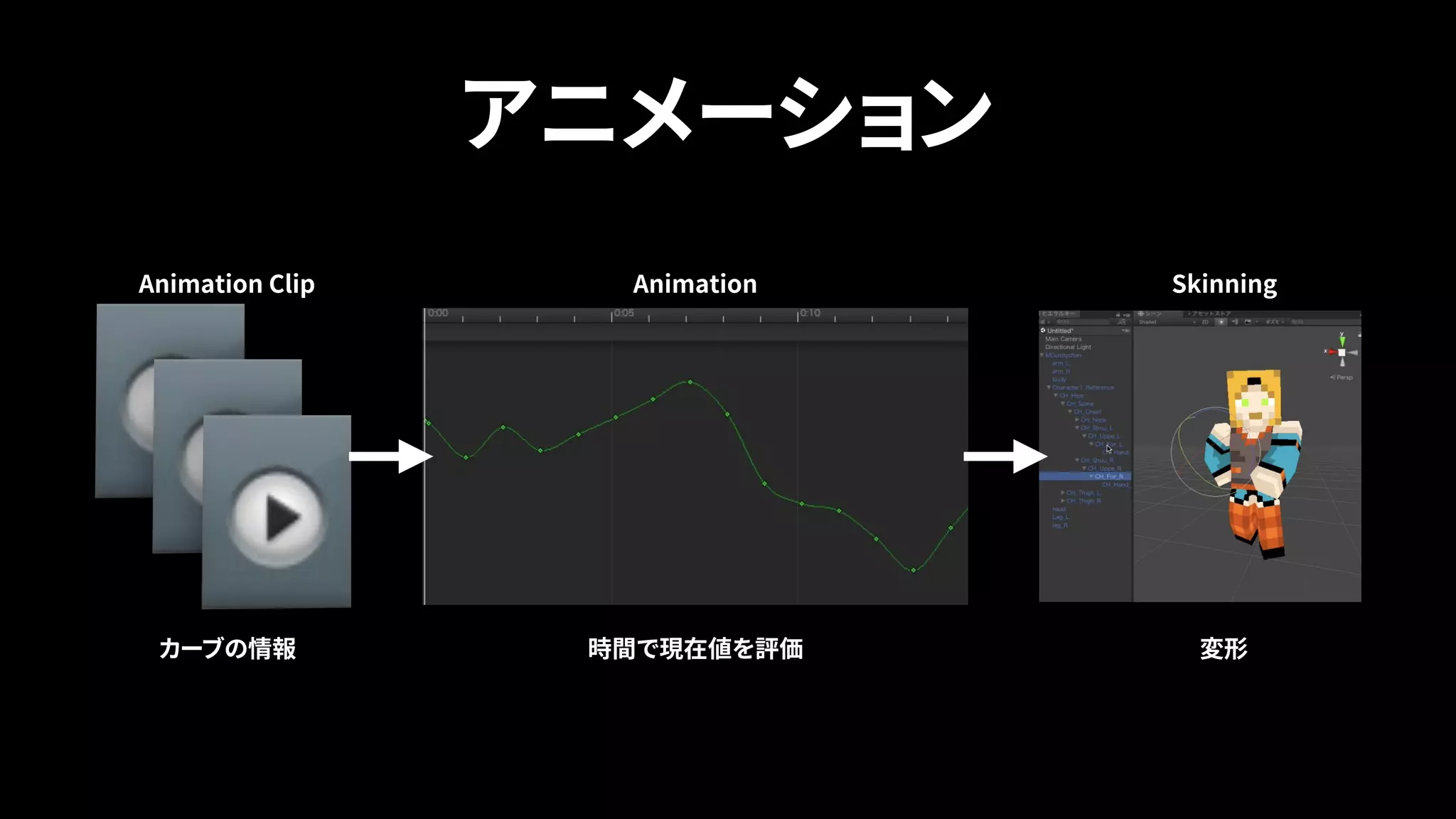

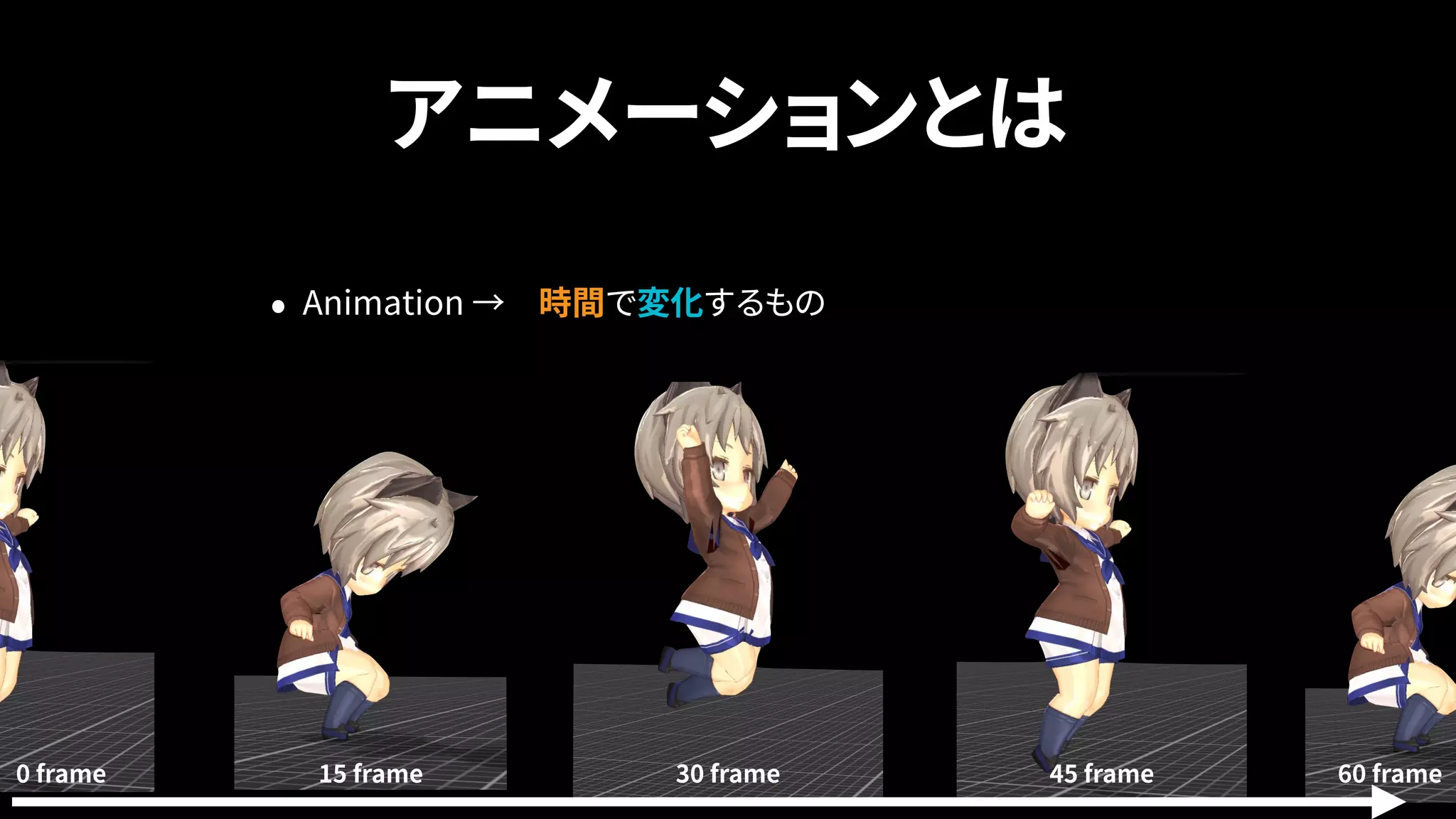

- 3. アニメーションとは • Animation → 時間で変化するもの 0frame 15 frame 30 frame45 frame 60 frame30 frame

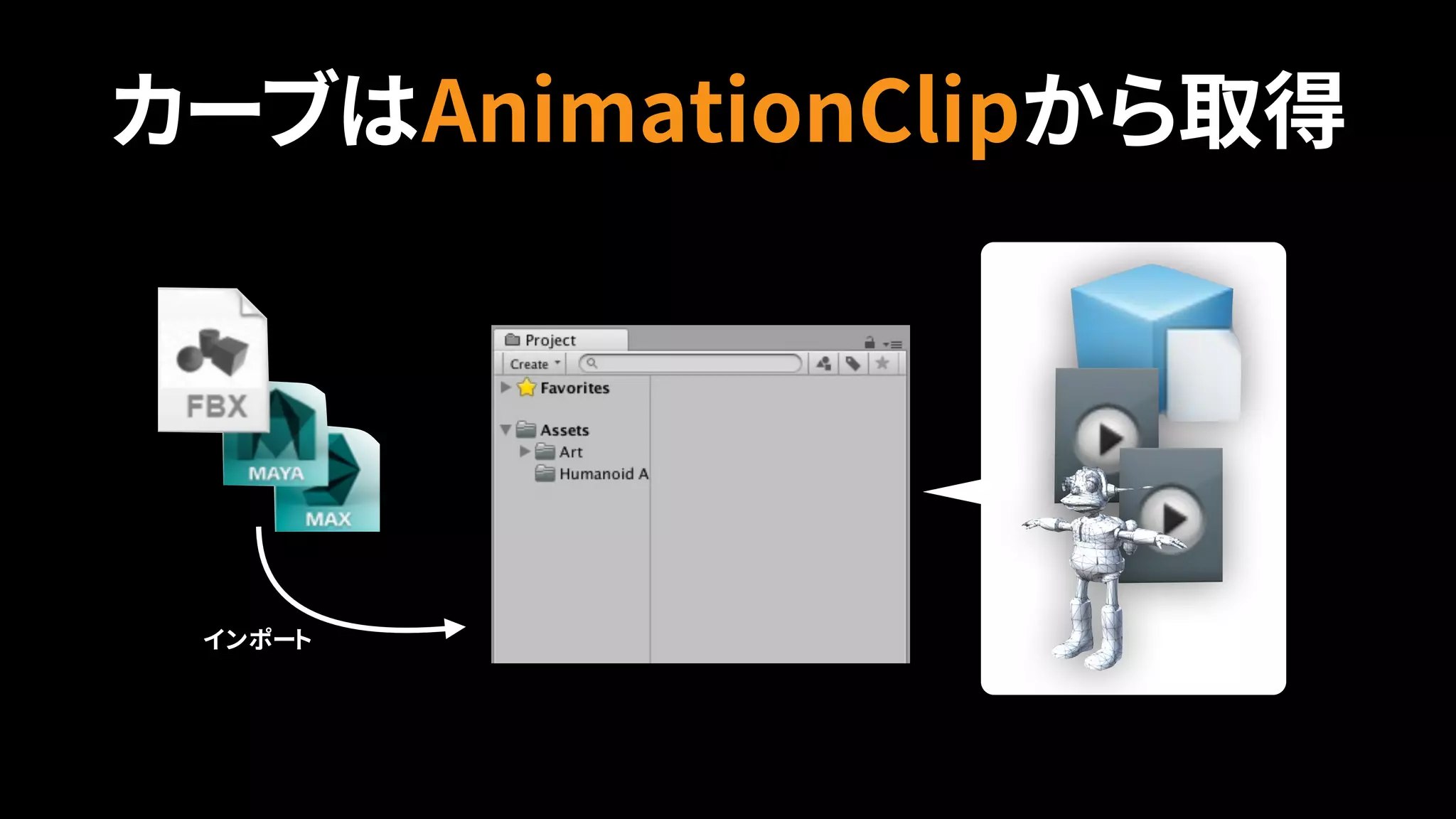

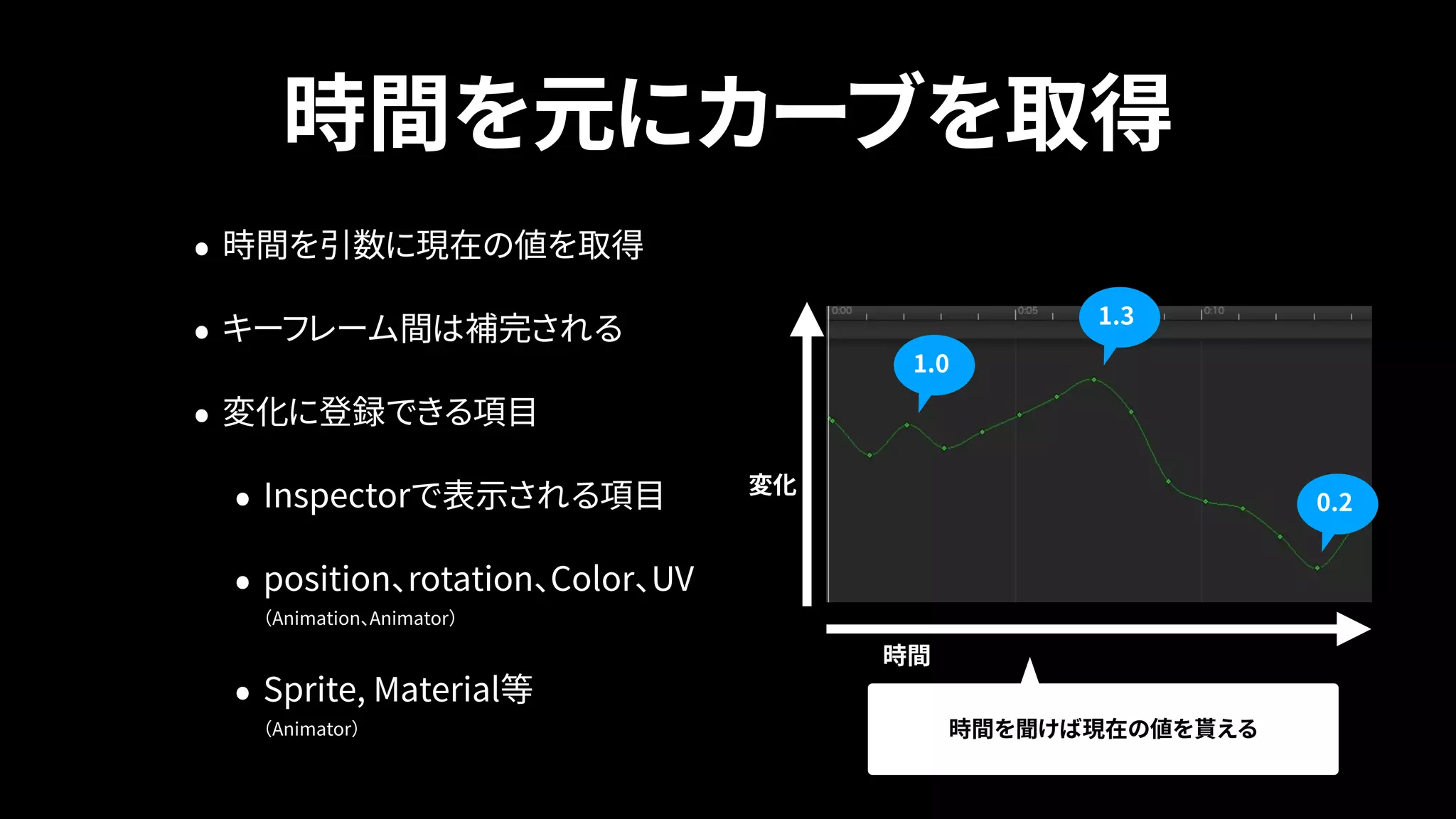

- 4. 時間を元にカーブを取得 時間 変化 1.0 1.3 0.2 • 時間を引数に現在の値を取得 • キーフレーム間は補完される •変化に登録できる項目 • Inspectorで表示される項目 • position、rotation、Color、UV （Animation、Animator） • Sprite, Material等 （Animator） 時間を聞けば現在の値を貰える
- 5.

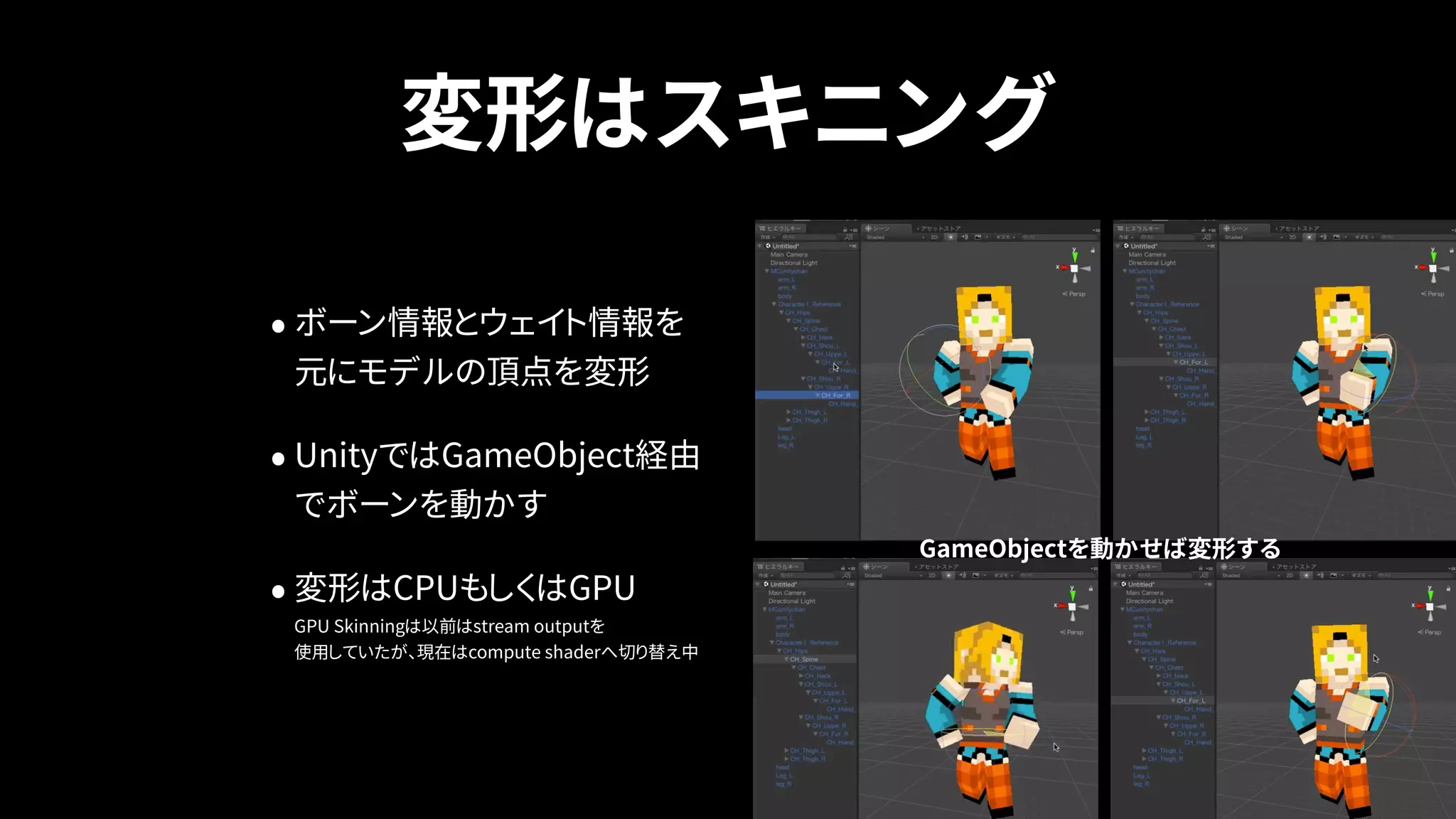

- 6.
- 7.

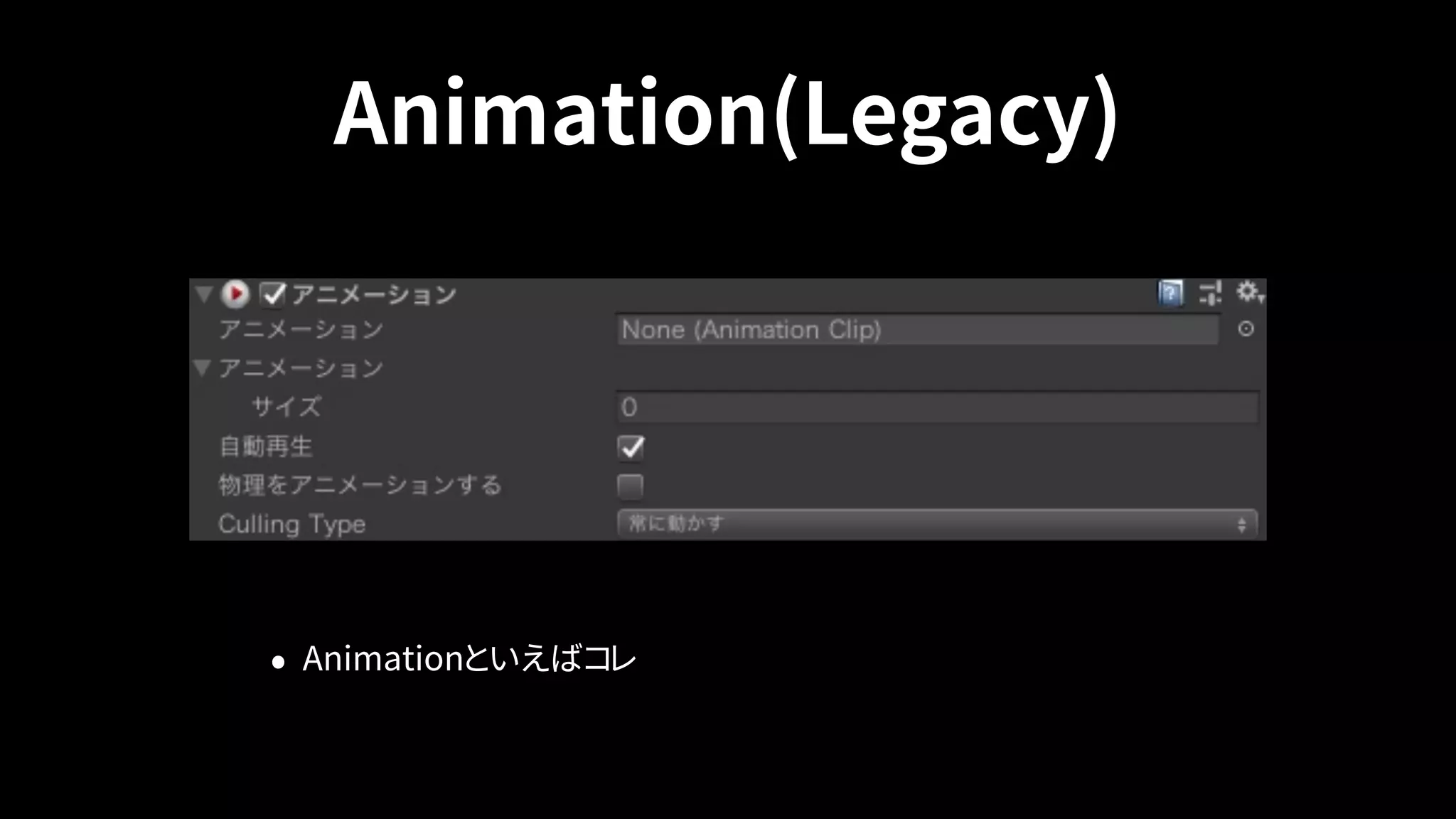

- 8.

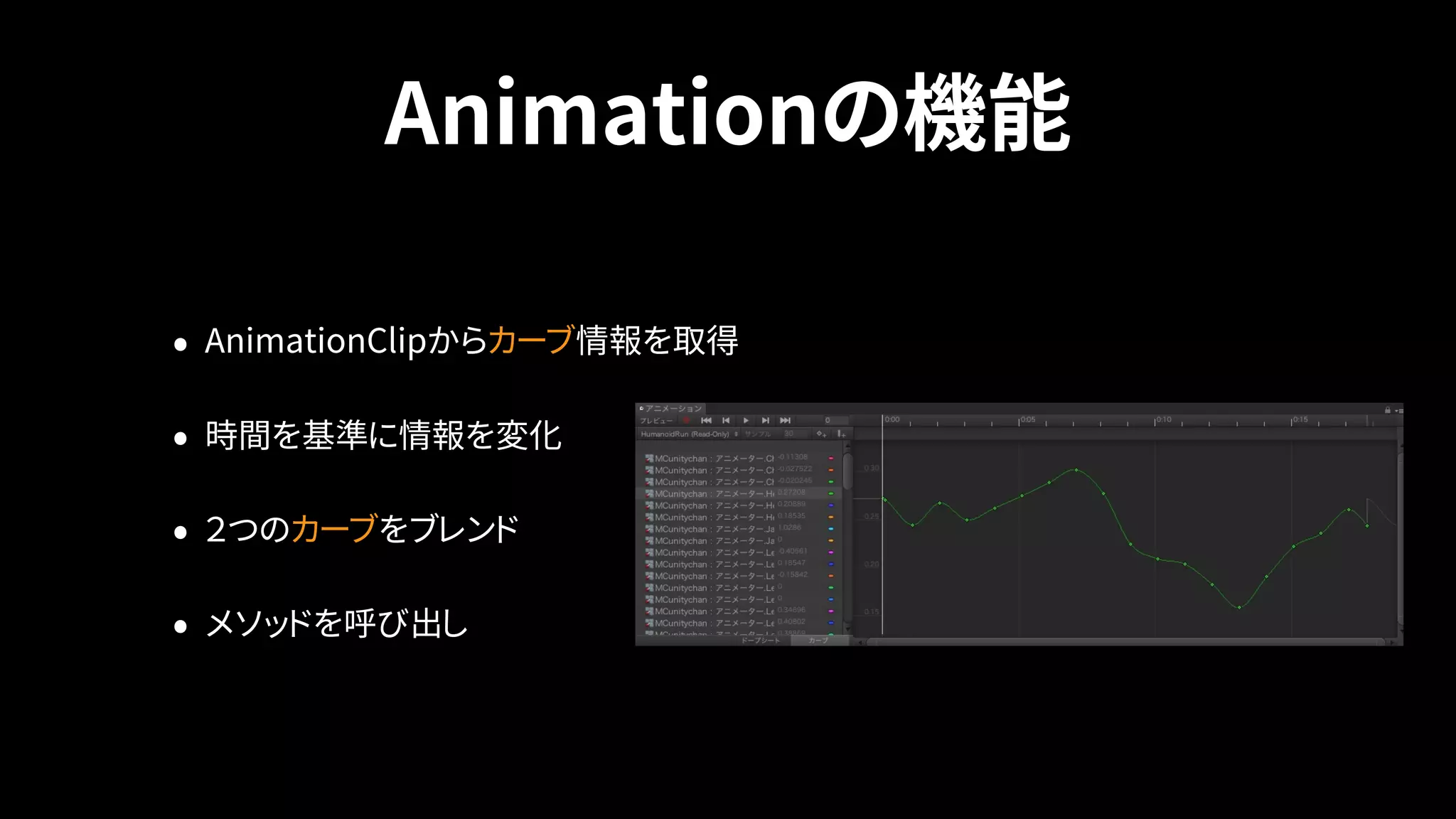

- 9. Animationの機能 • AnimationClipからカーブ情報を取得 • 時間を基準に情報を変化 •２つのカーブをブレンド • メソッドを呼び出し

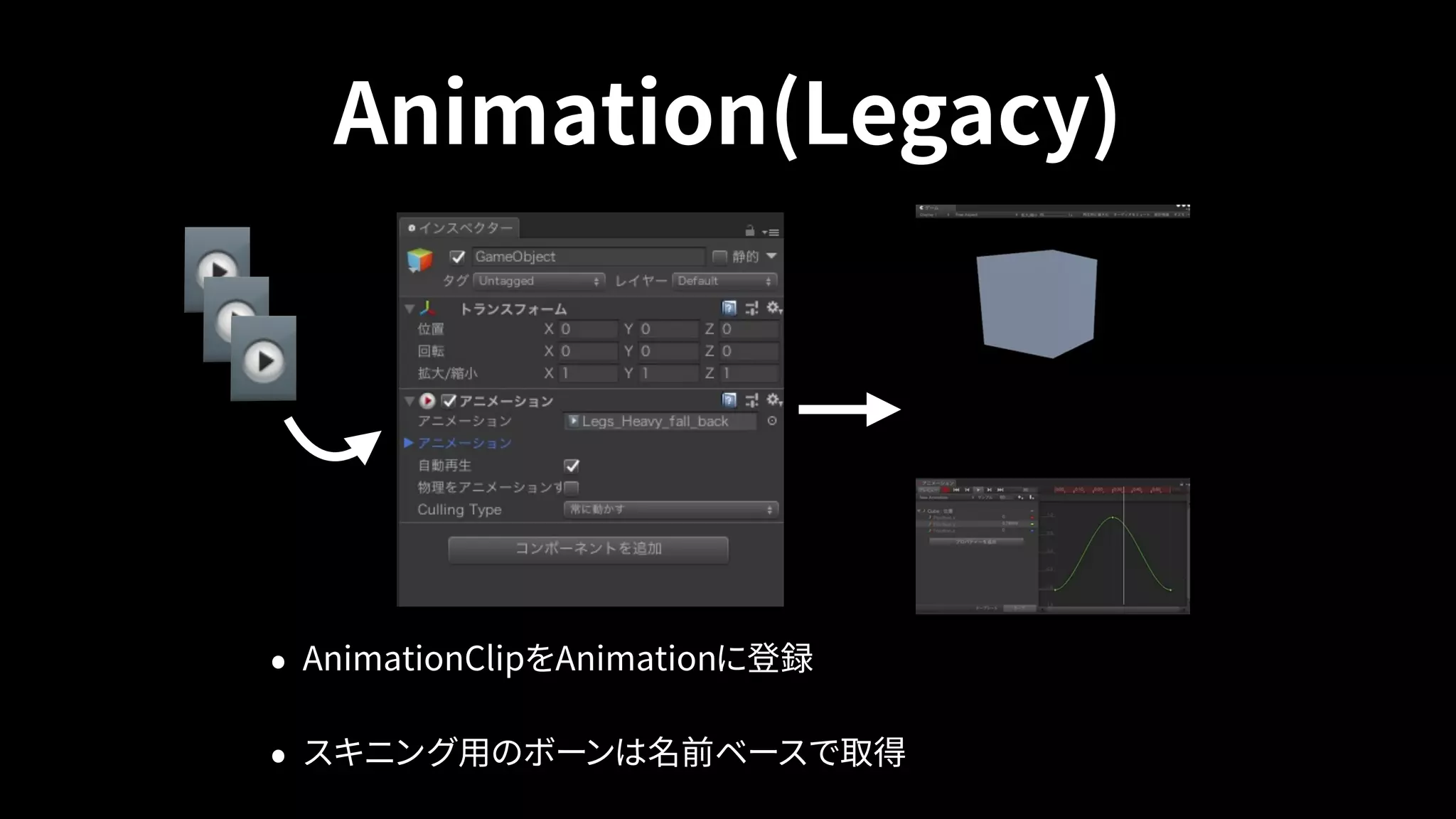

- 10.

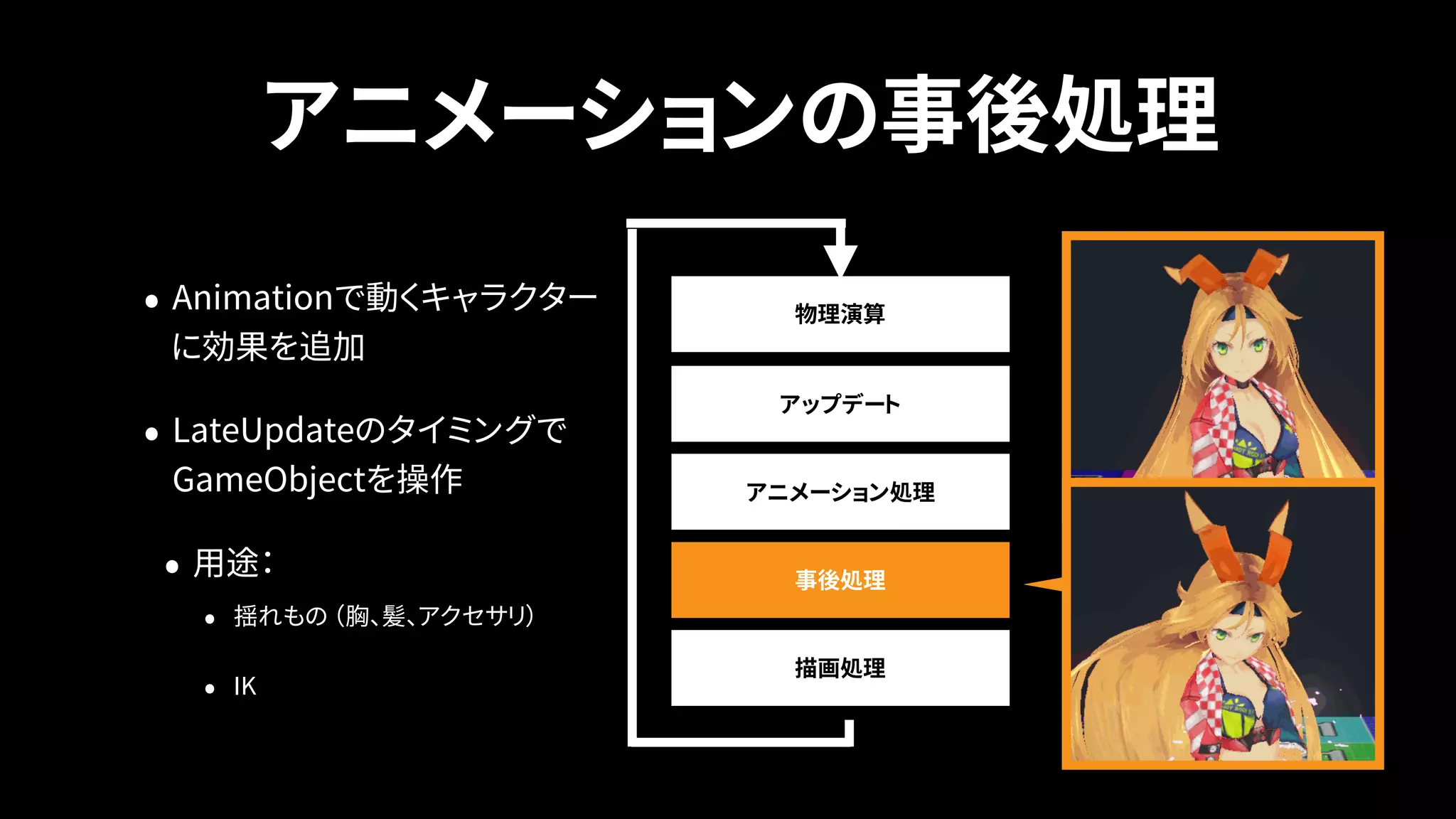

- 11. アニメーションの事後処理 • Animationで動くキャラクター に効果を追加 • LateUpdateのタイミングで GameObjectを操作 •用途： • 揺れもの （胸、髪、アクセサリ） • IK アニメーション処理 アップデート 事後処理 描画処理 物理演算
- 12.
- 13.

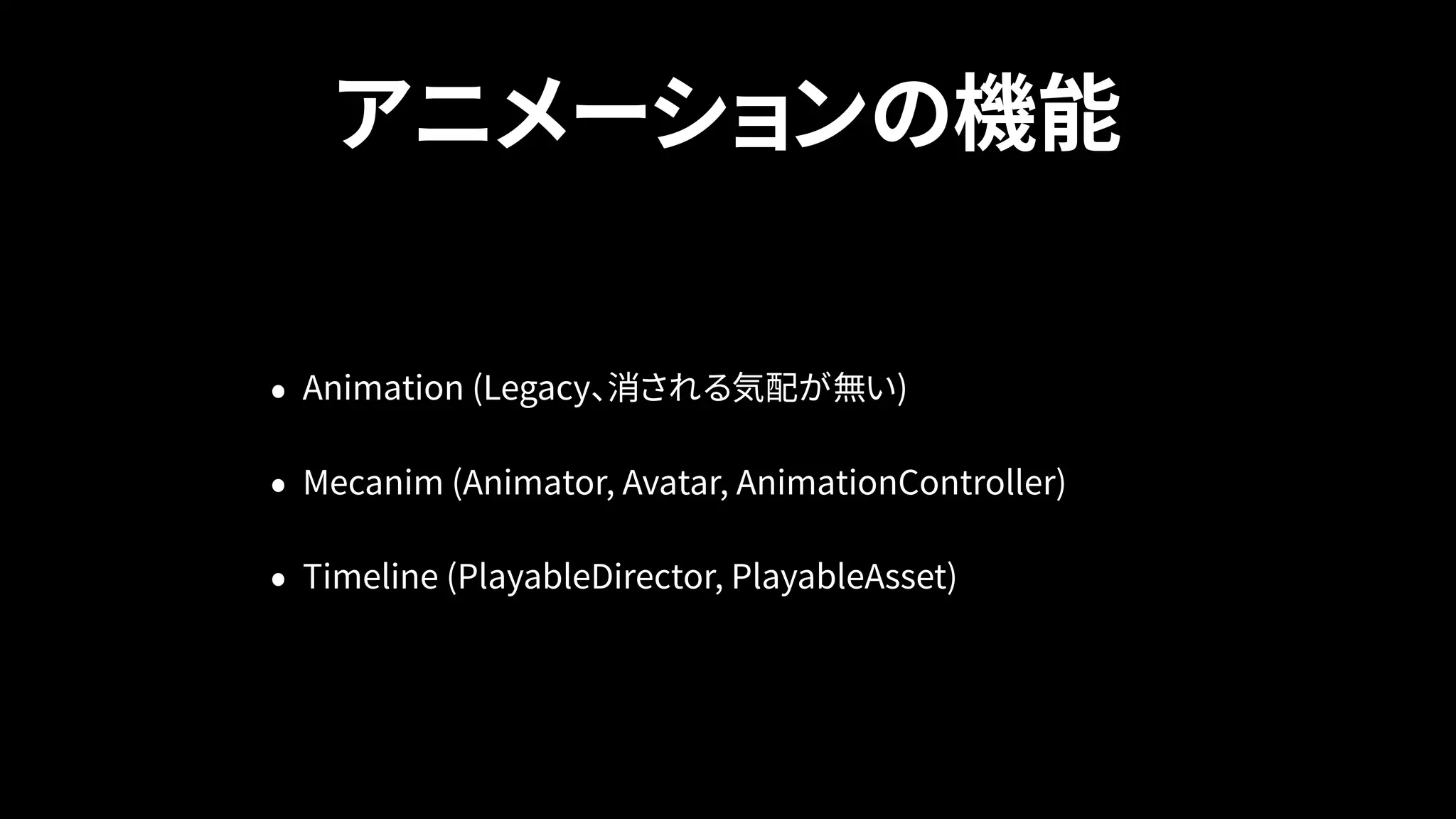

- 14. アニメーションの機能 • Animation (Legacy、消される気配が無い) •Mecanim (Animator, Avatar, AnimationController) • Timeline (PlayableDirector, PlayableAsset)

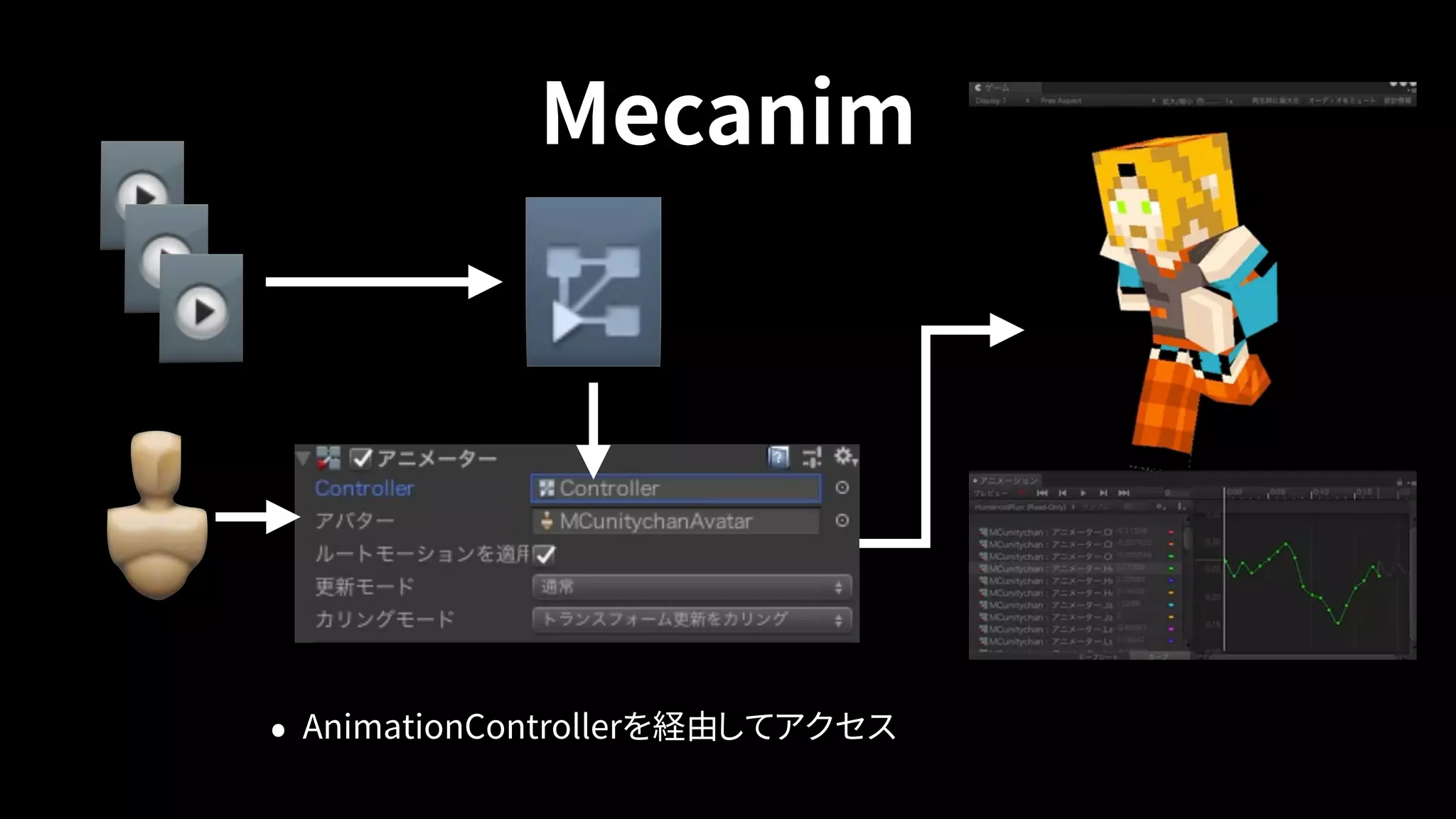

- 15.

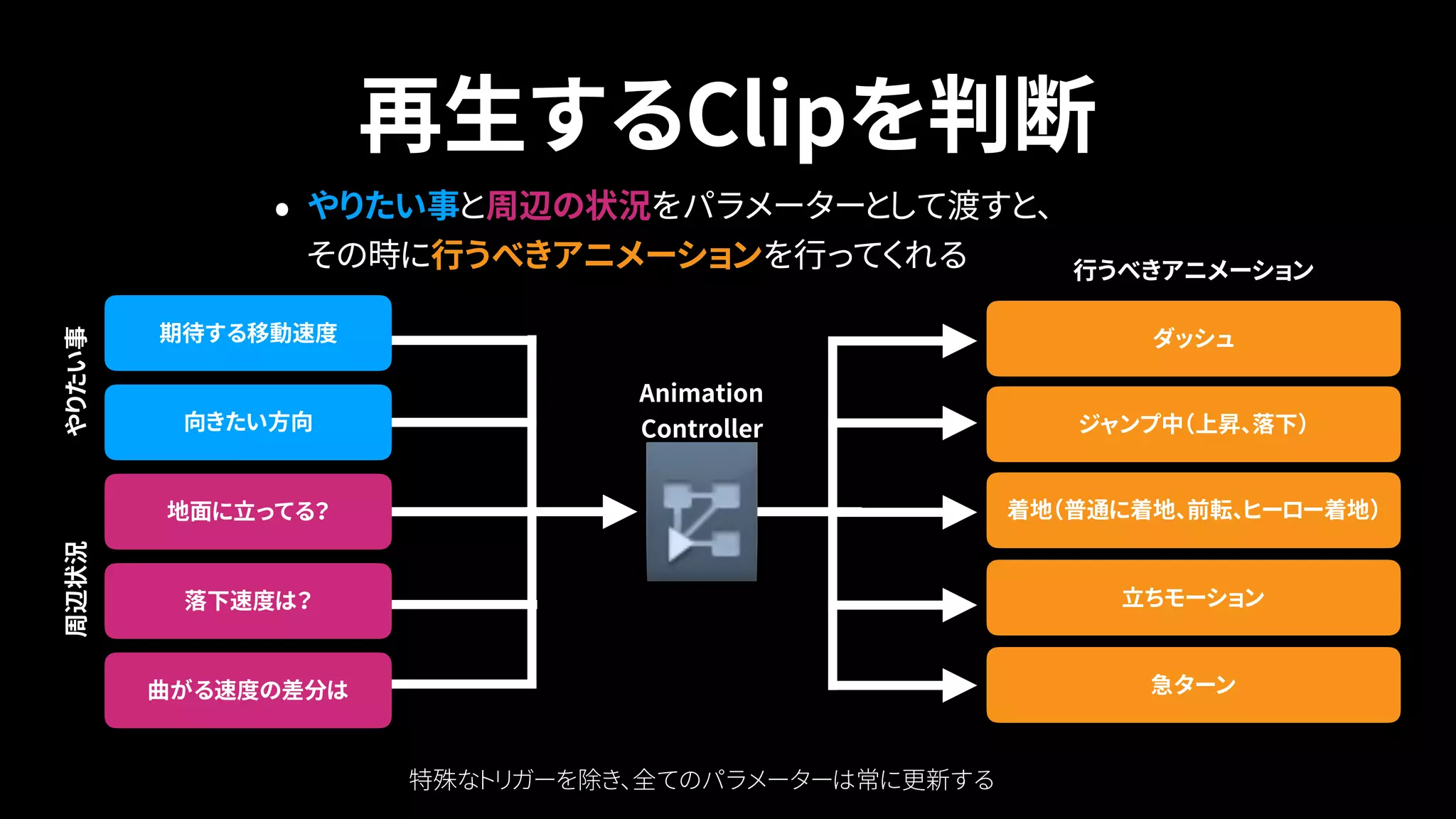

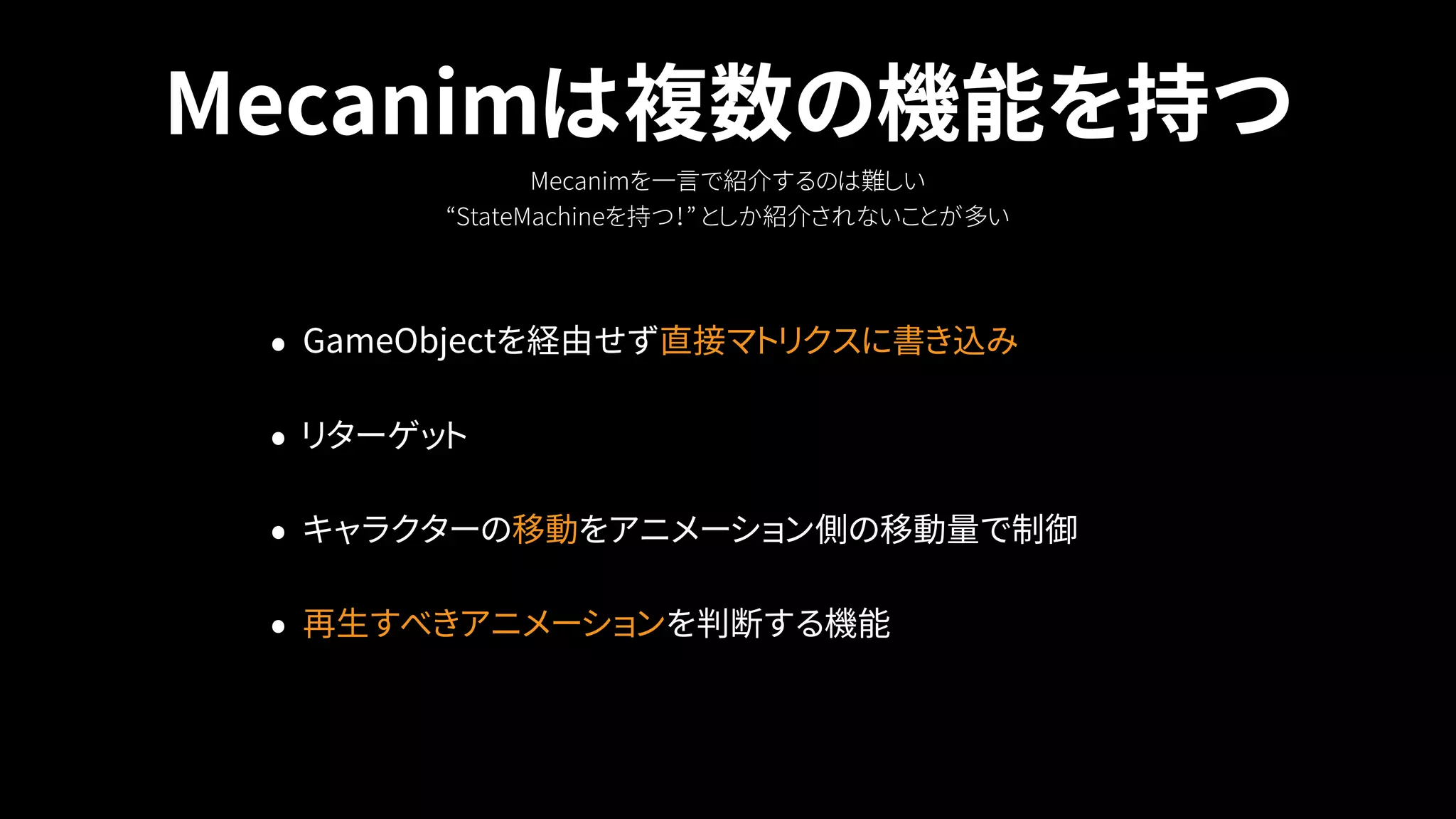

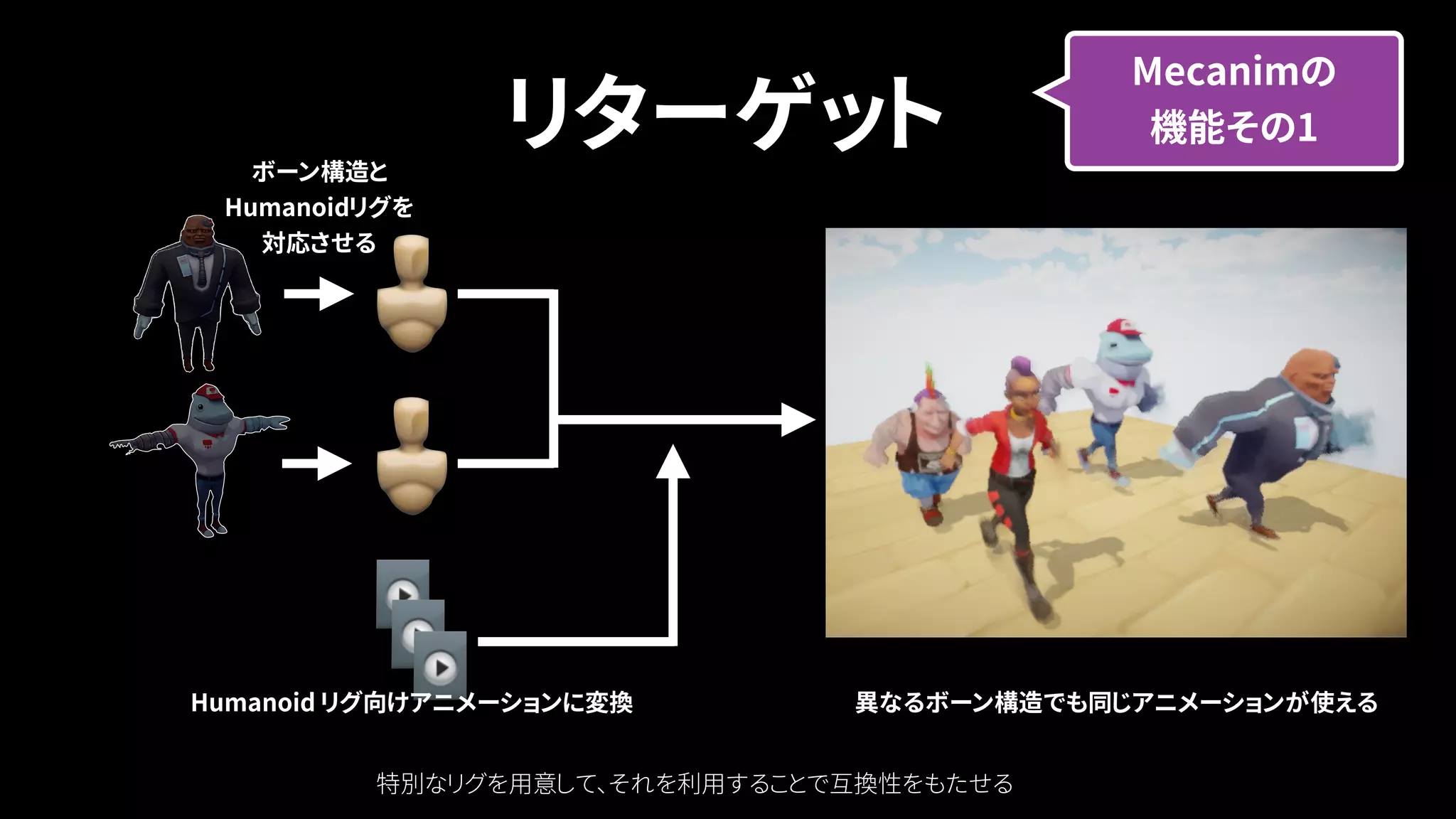

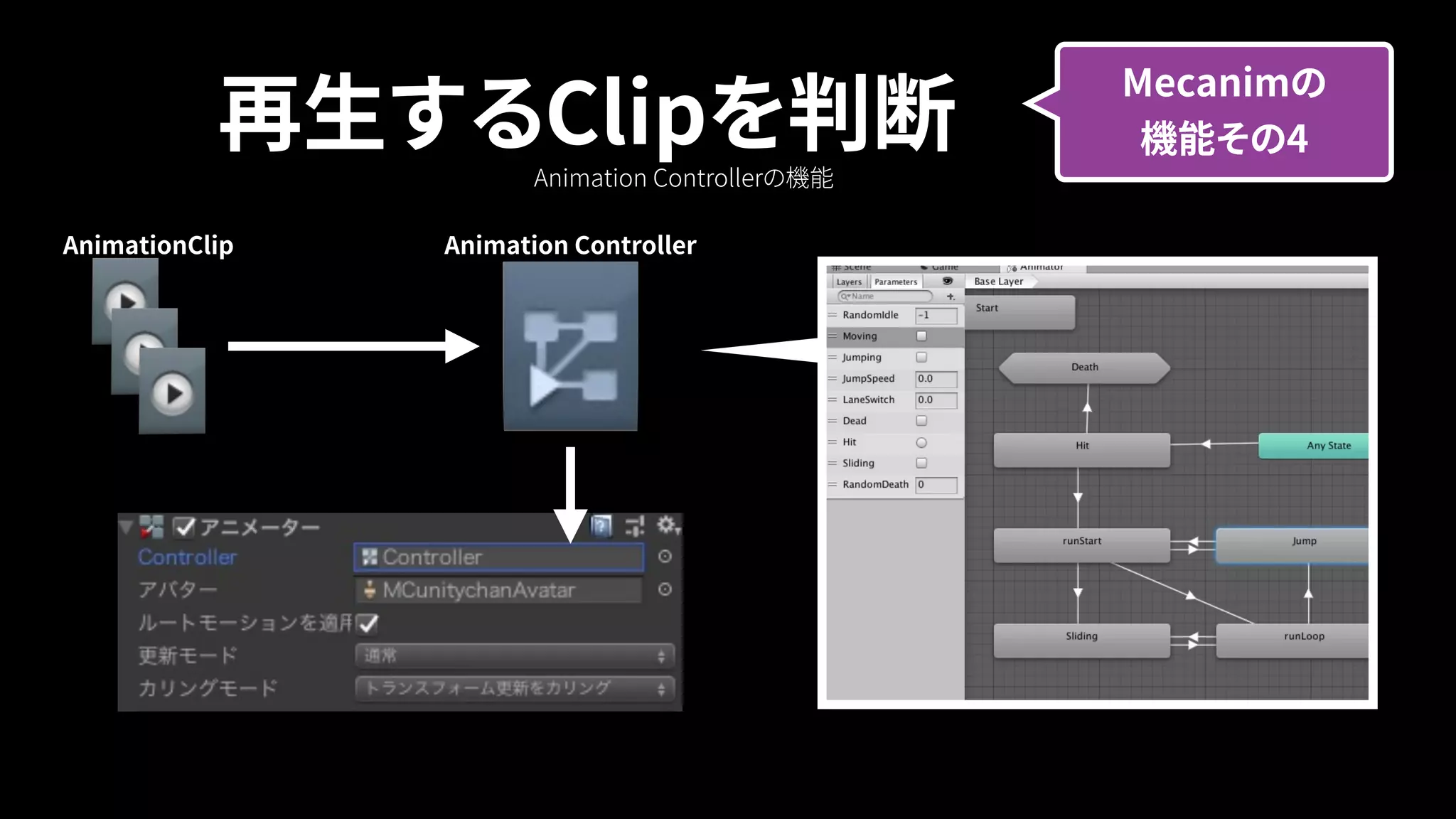

- 16. Mecanimは複数の機能を持つ • GameObjectを経由せず直接マトリクスに書き込み • リターゲット •キャラクターの移動をアニメーション側の移動量で制御 • 再生すべきアニメーションを判断する機能 Mecanimを一言で紹介するのは難しい “StateMachineを持つ！” としか紹介されないことが多い
- 17.

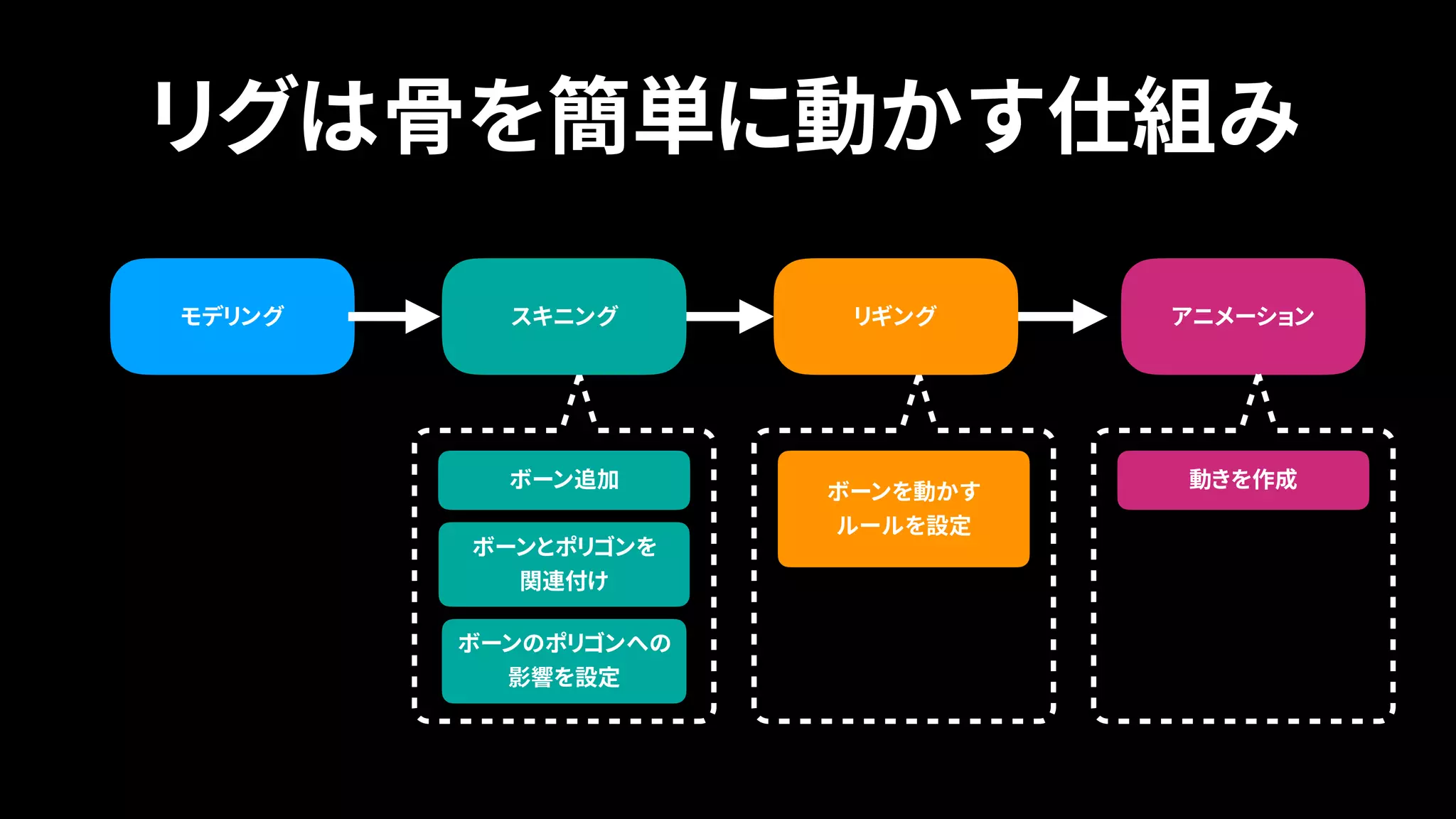

- 18.

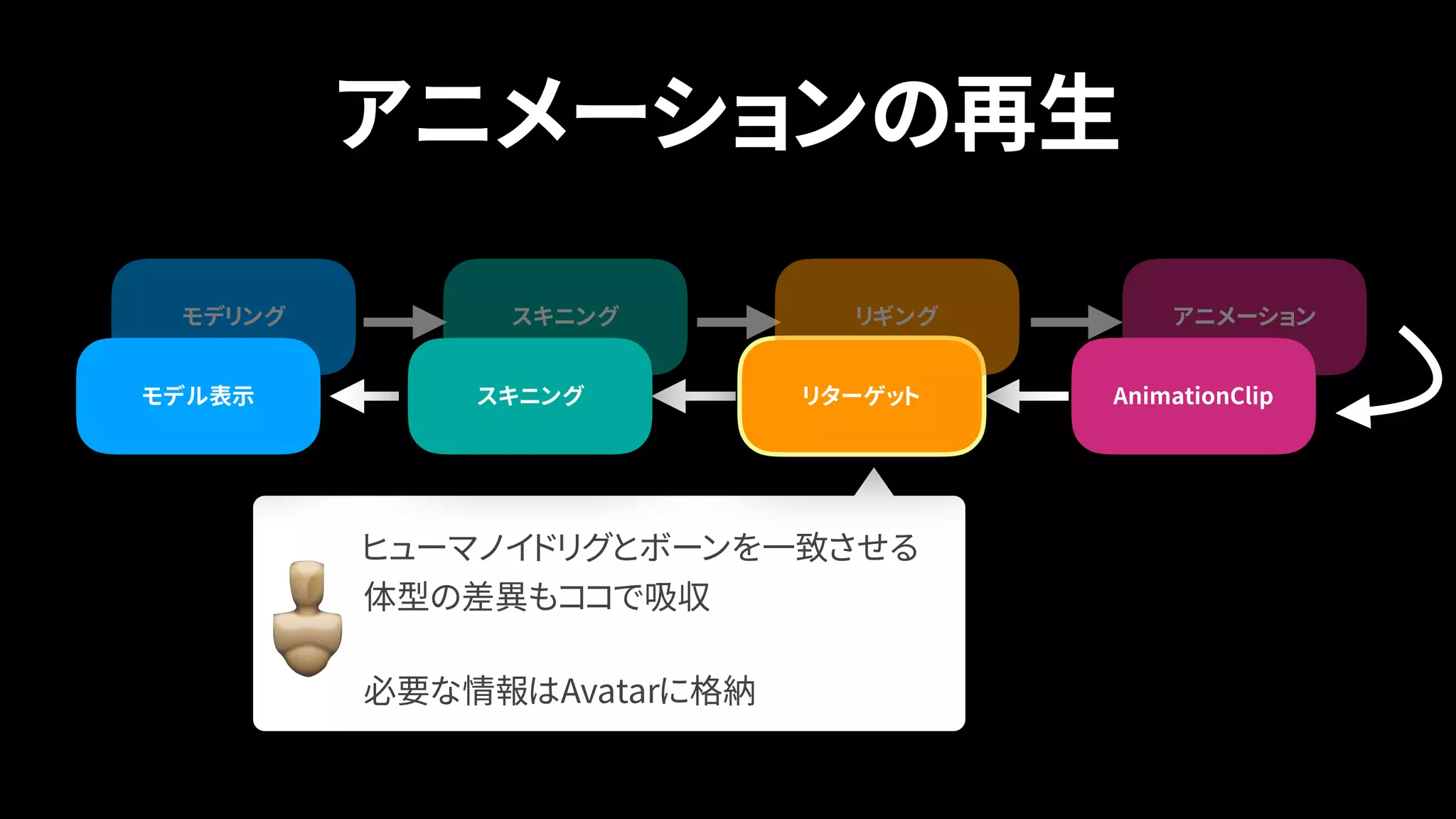

- 19.

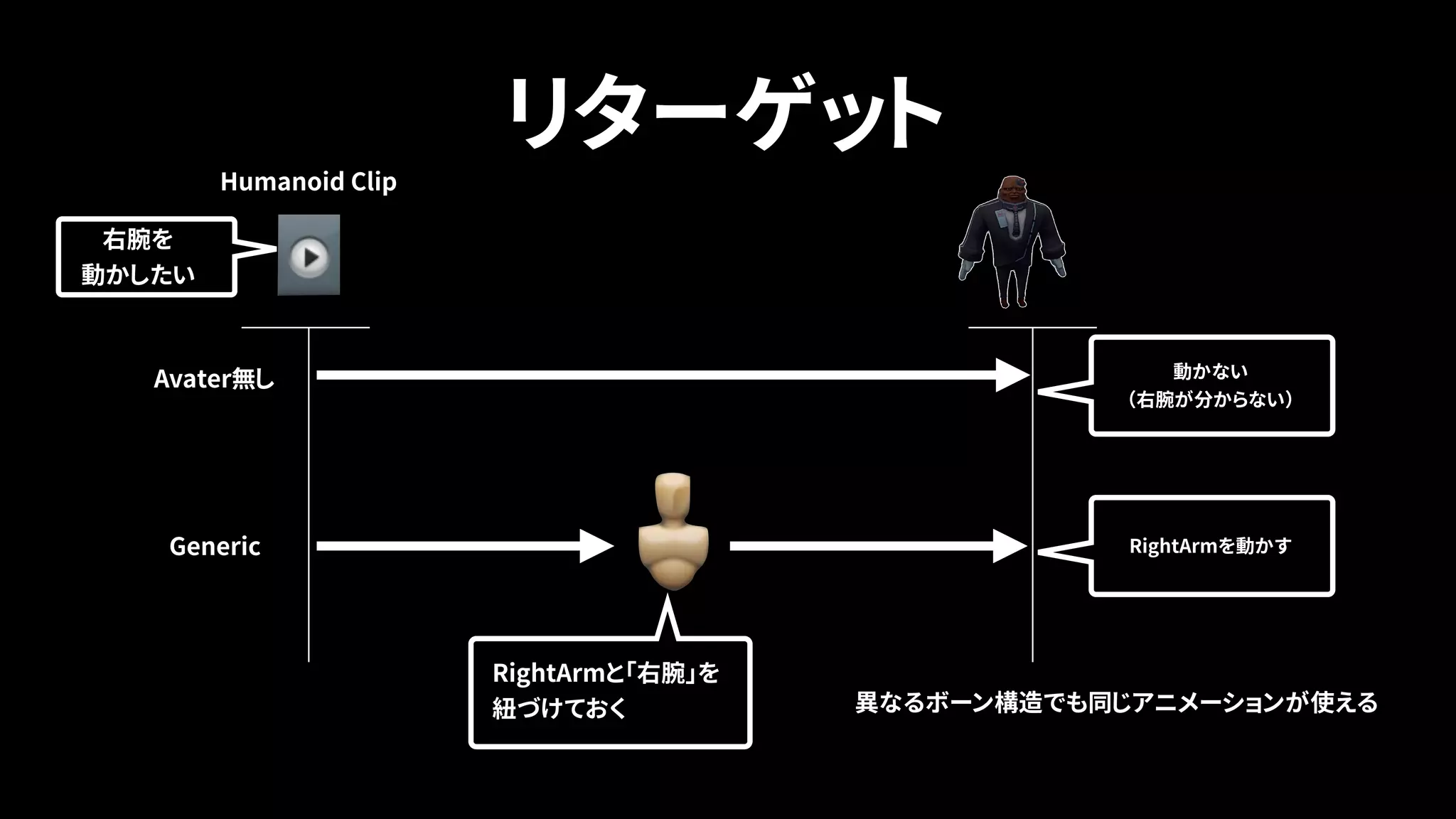

- 20.

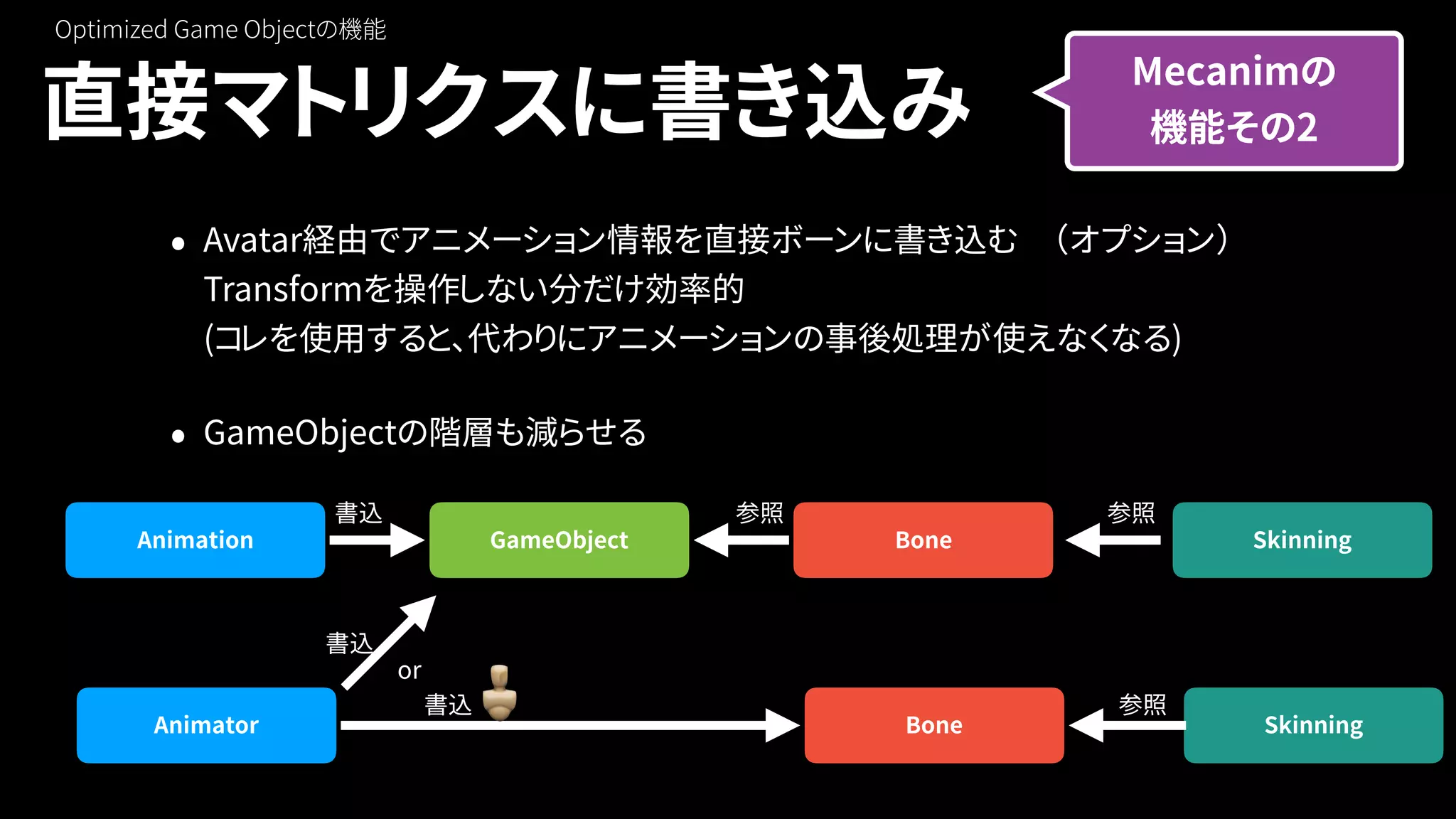

- 21. 直接マトリクスに書き込み • Avatar経由でアニメーション情報を直接ボーンに書き込む （オプション） Transformを操作しない分だけ効率的 (コレを使用すると、代わりにアニメーションの事後処理が使えなくなる) • GameObjectの階層も減らせる Mecanimの 機能その2 AnimationGameObject Skinning Animator Bone Bone Skinning 書込 参照 参照 参照書込 書込 or Optimized Game Objectの機能

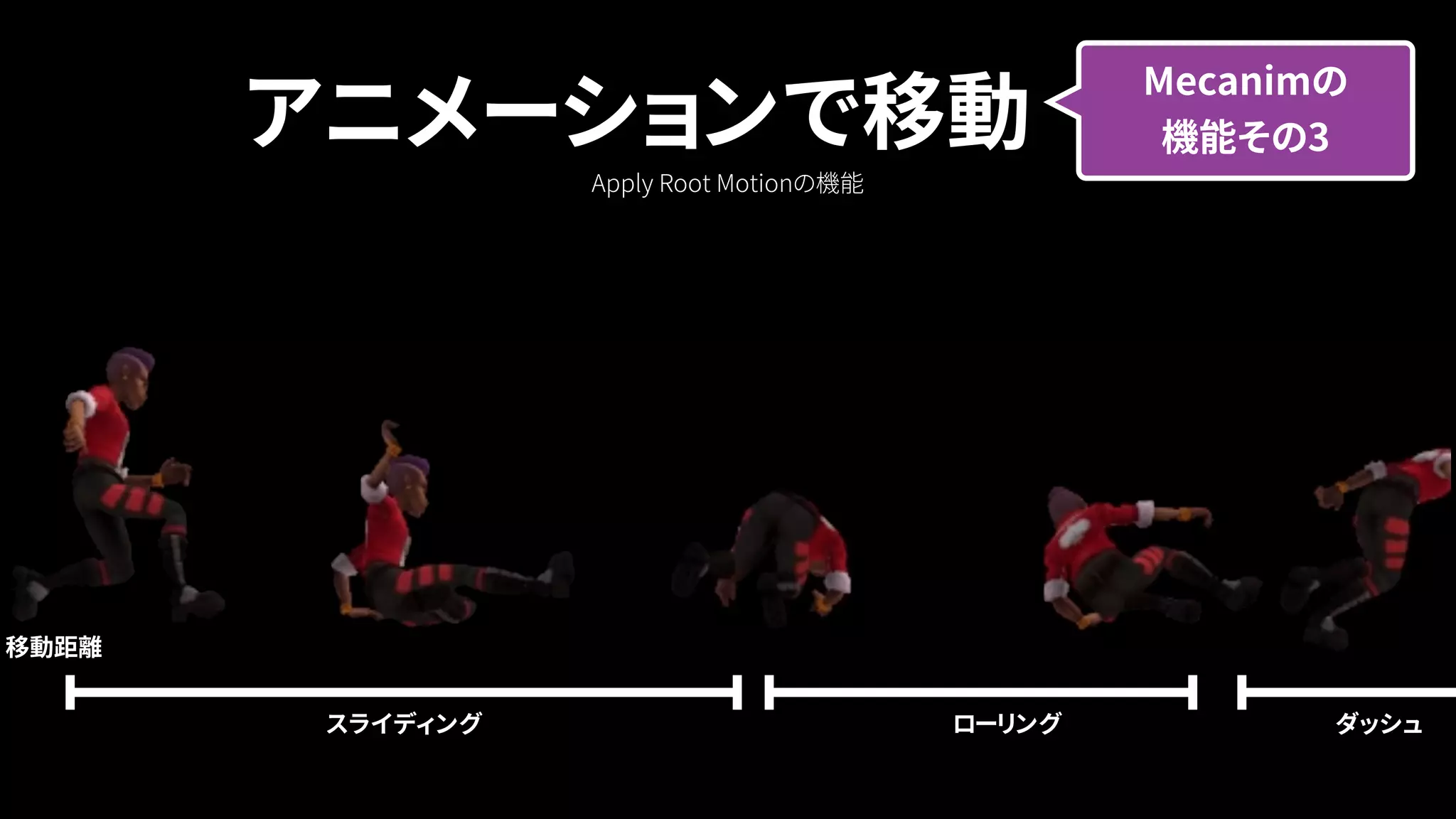

- 22. アニメーションで移動 スライディング ローリング Mecanimの 機能その3 Apply RootMotionの機能 移動距離 ダッシュ

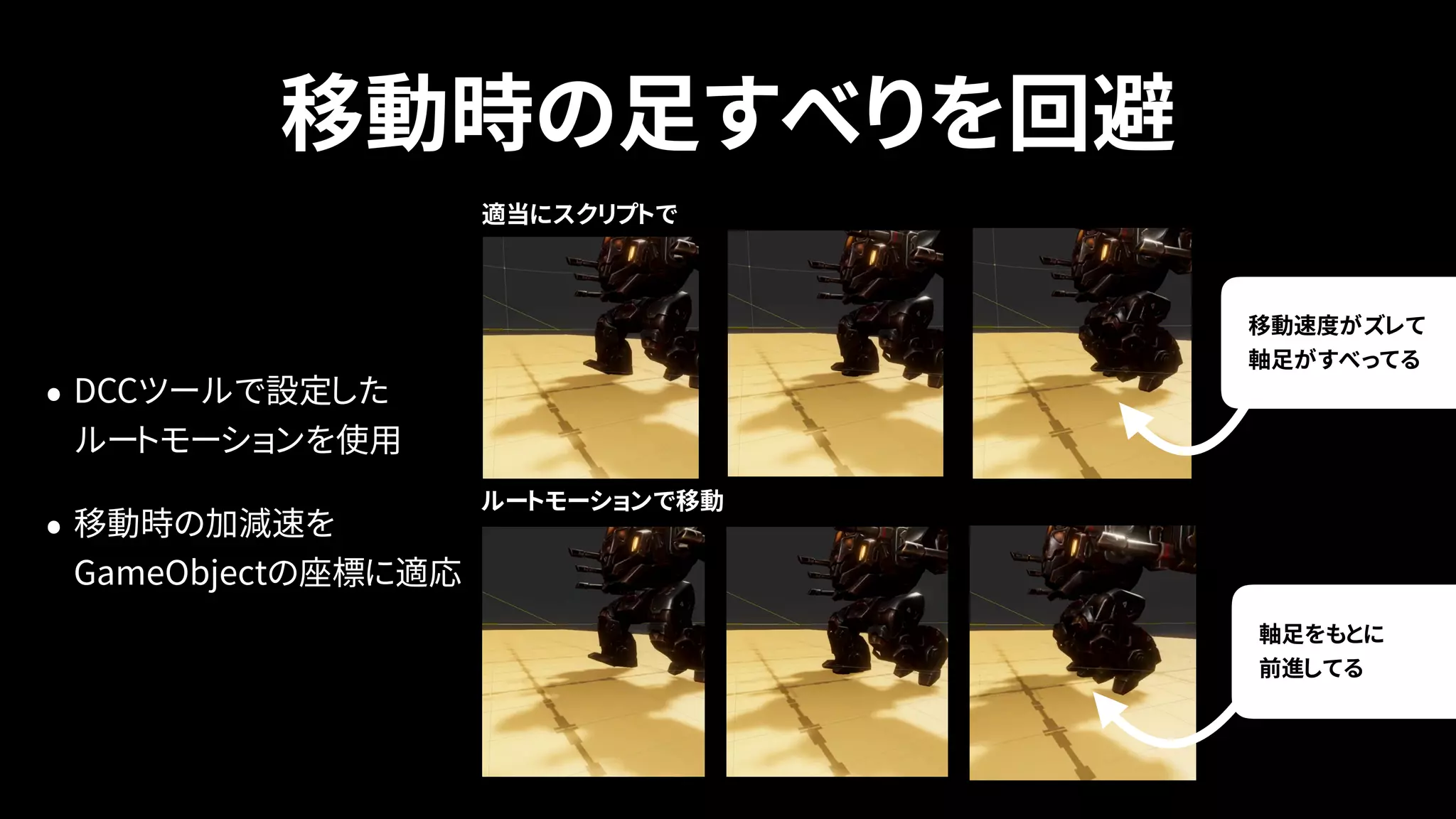

- 23.

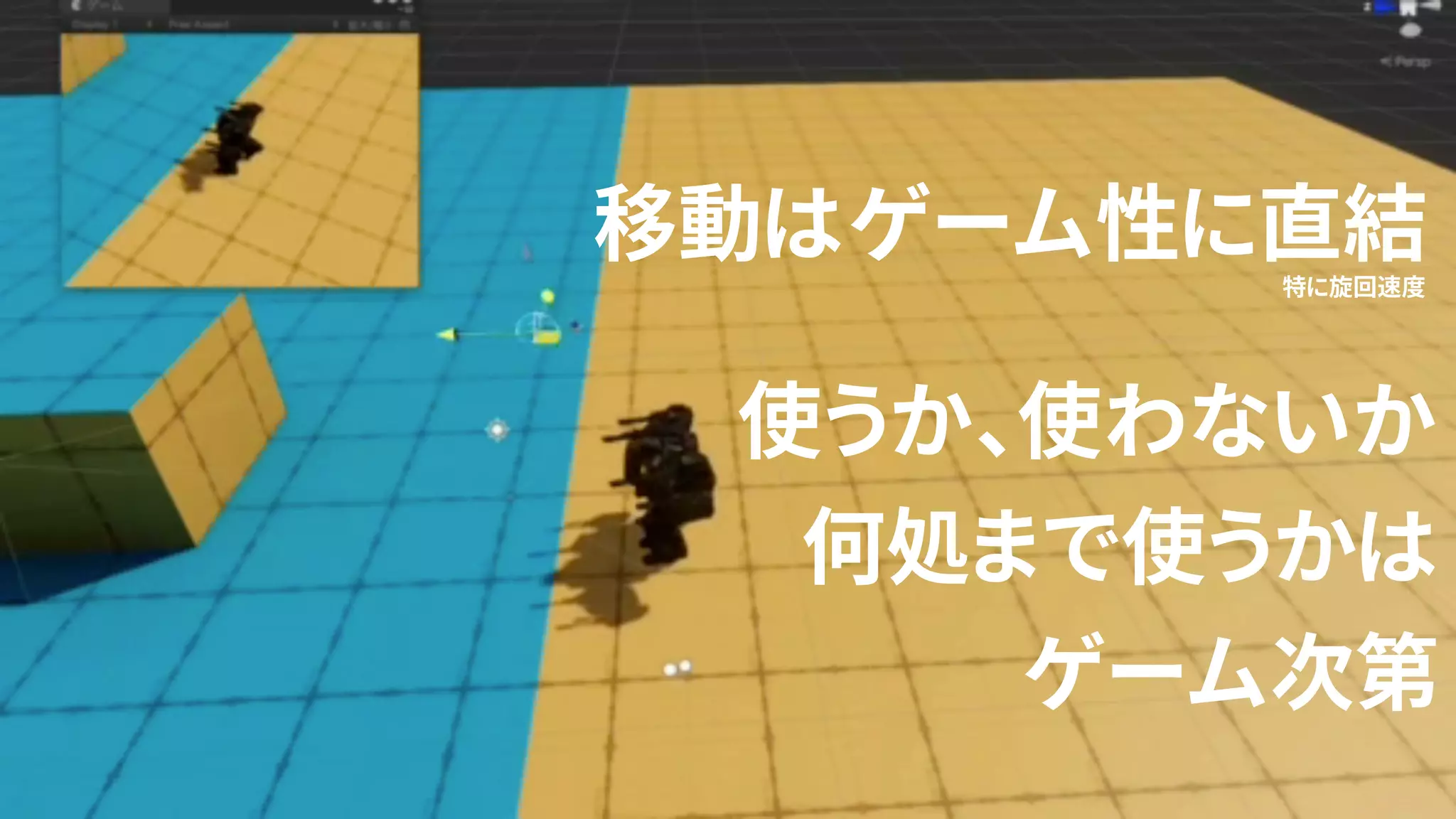

- 24.
- 25.
- 26.

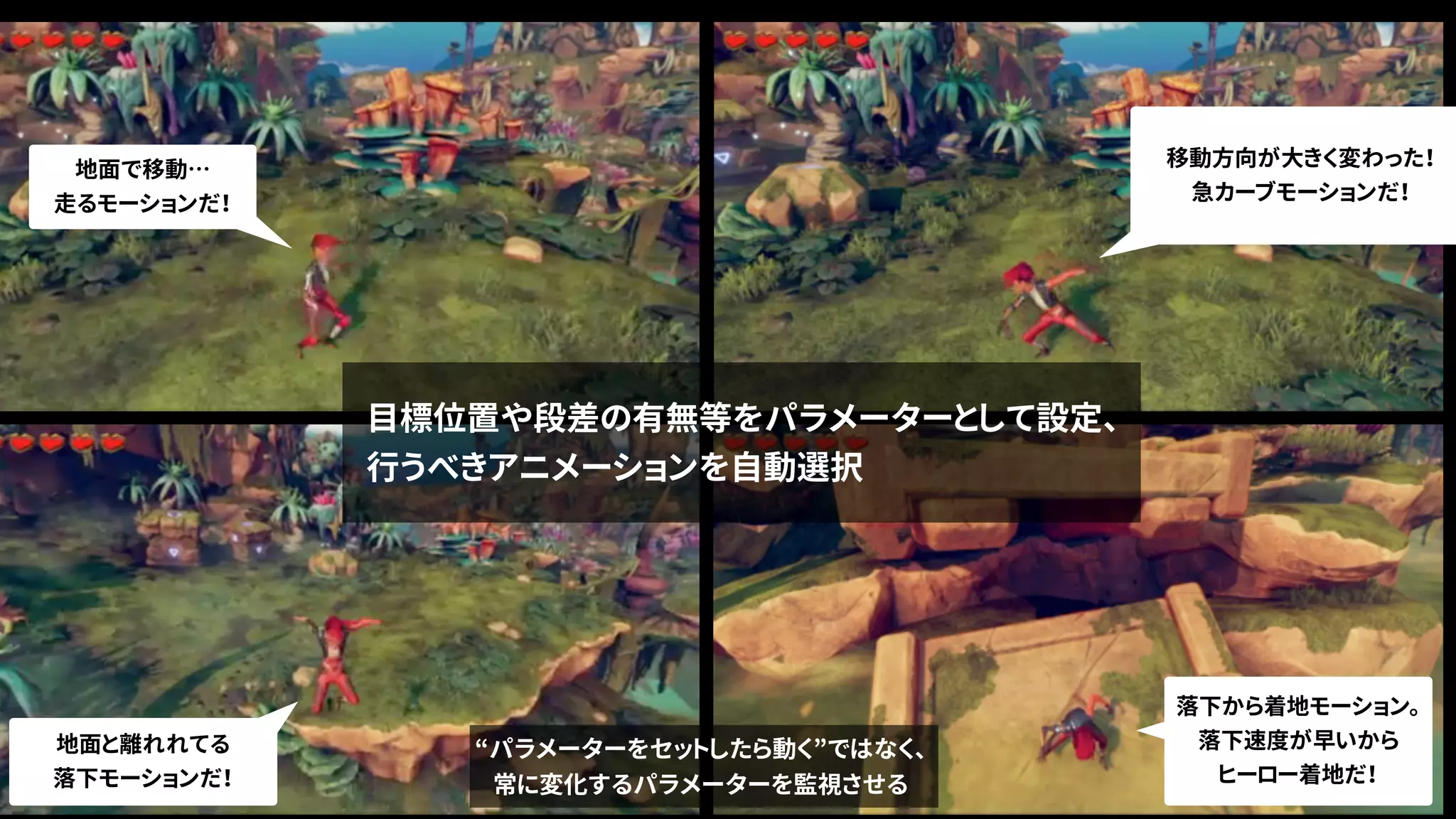

- 27.

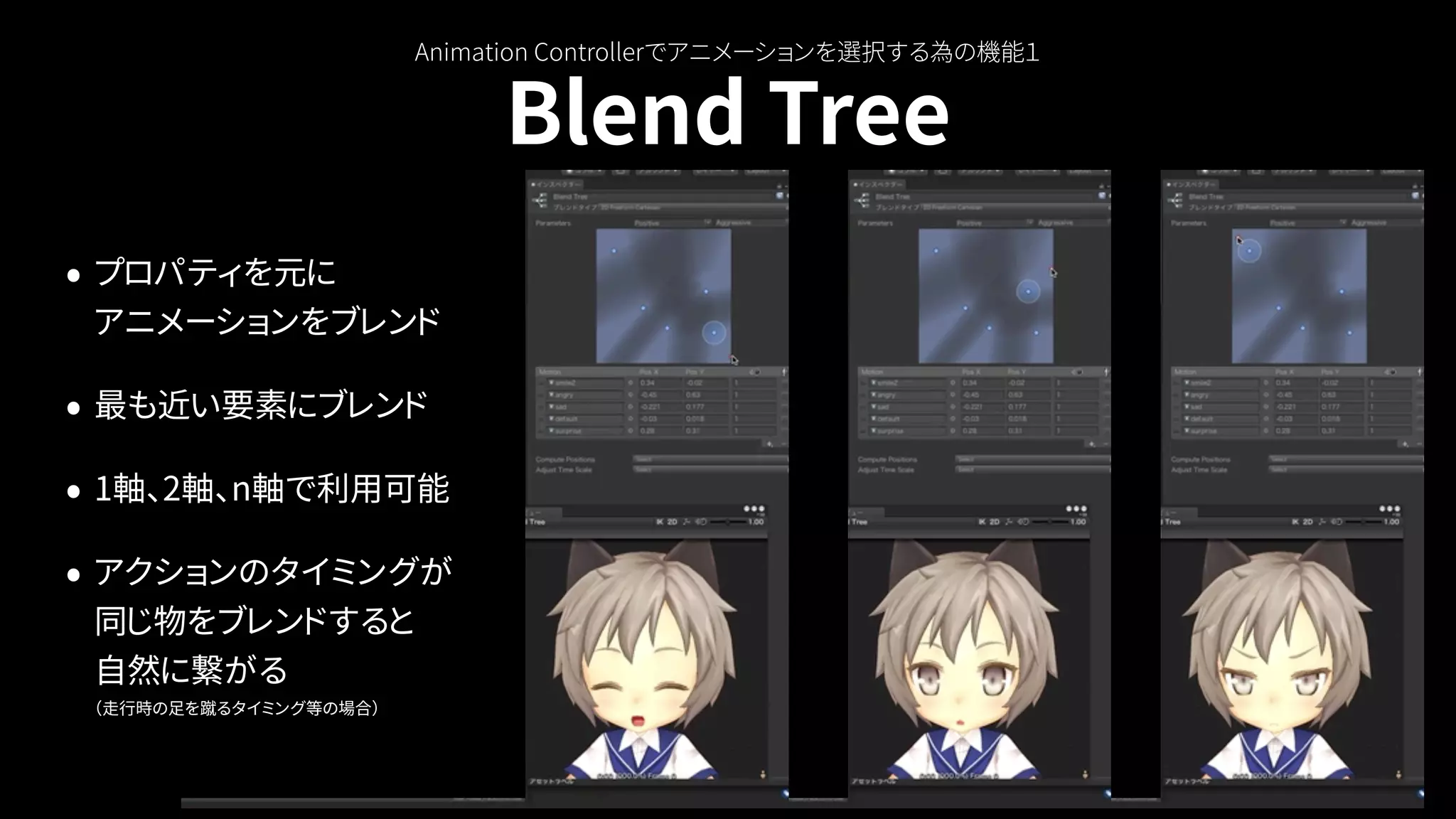

- 28. Blend Tree • プロパティを元に アニメーションをブレンド •最も近い要素にブレンド • 1軸、2軸、n軸で利用可能 • アクションのタイミングが 同じ物をブレンドすると 自然に繋がる （走行時の足を蹴るタイミング等の場合） Animation Controllerでアニメーションを選択する為の機能１

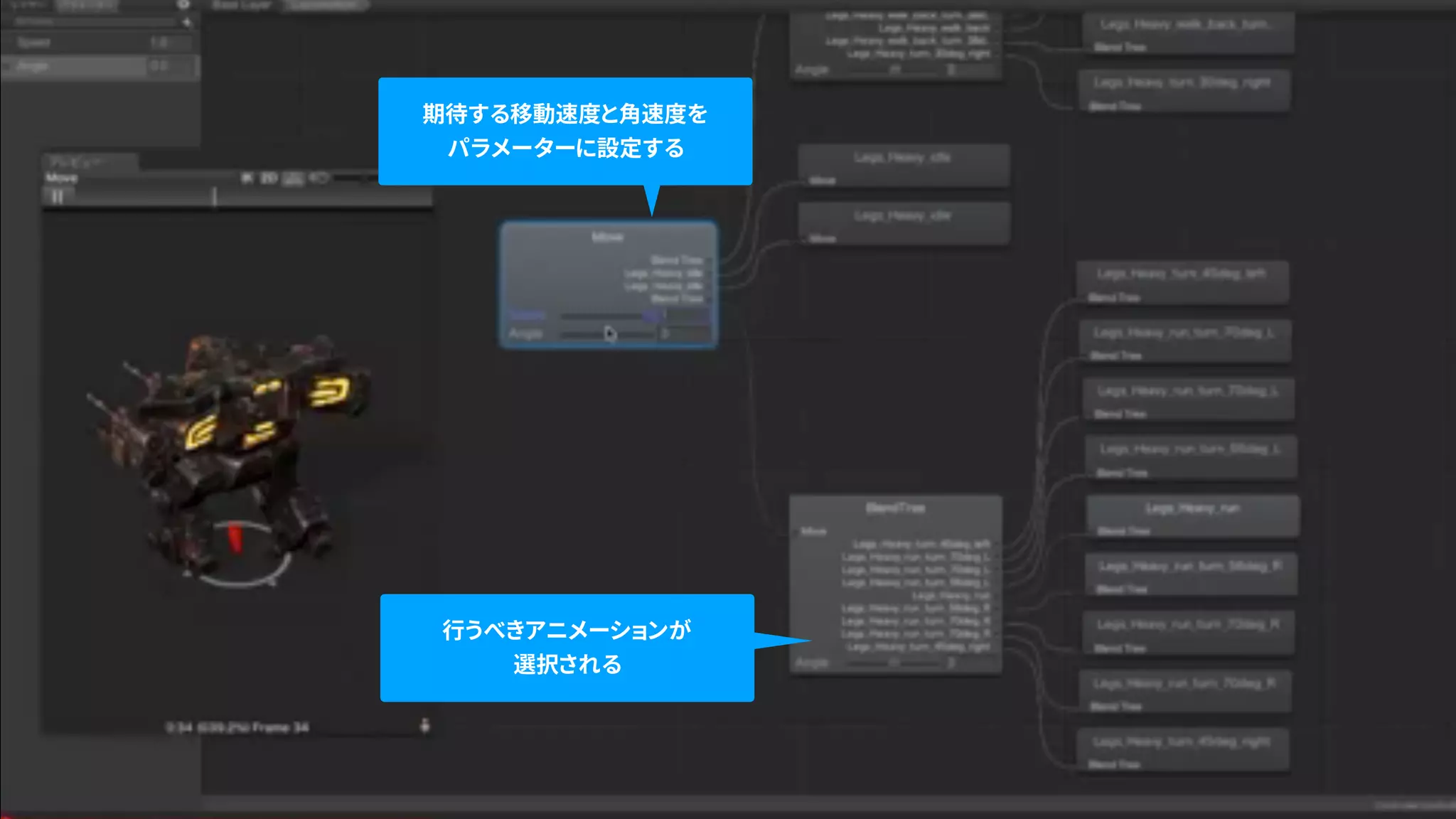

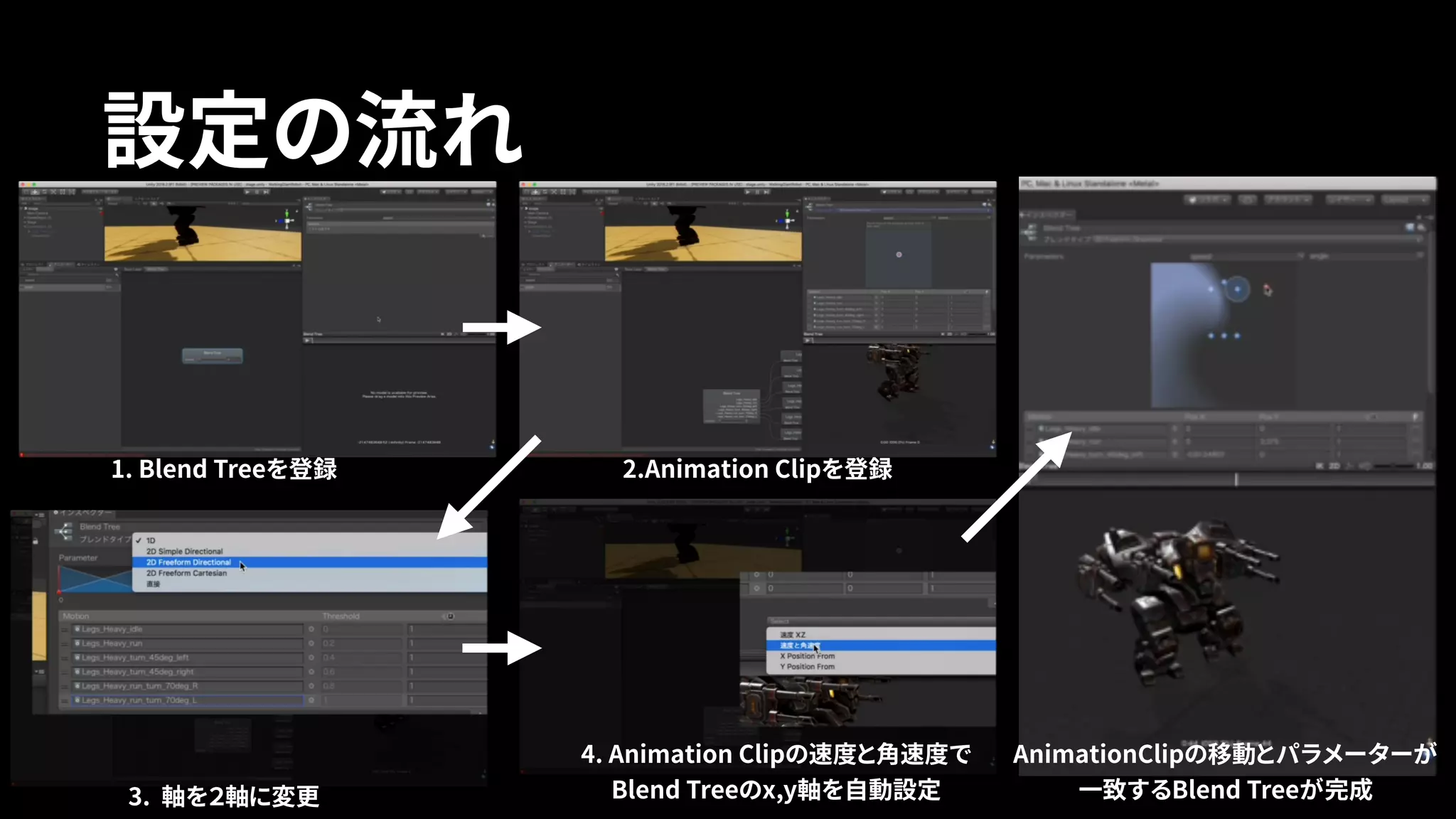

- 29. 設定の流れ 1. Blend Treeを登録2.Animation Clipを登録 3. 軸を２軸に変更 4. Animation Clipの速度と角速度で Blend Treeのx,y軸を自動設定 AnimationClipの移動とパラメーターが 一致するBlend Treeが完成
- 30.

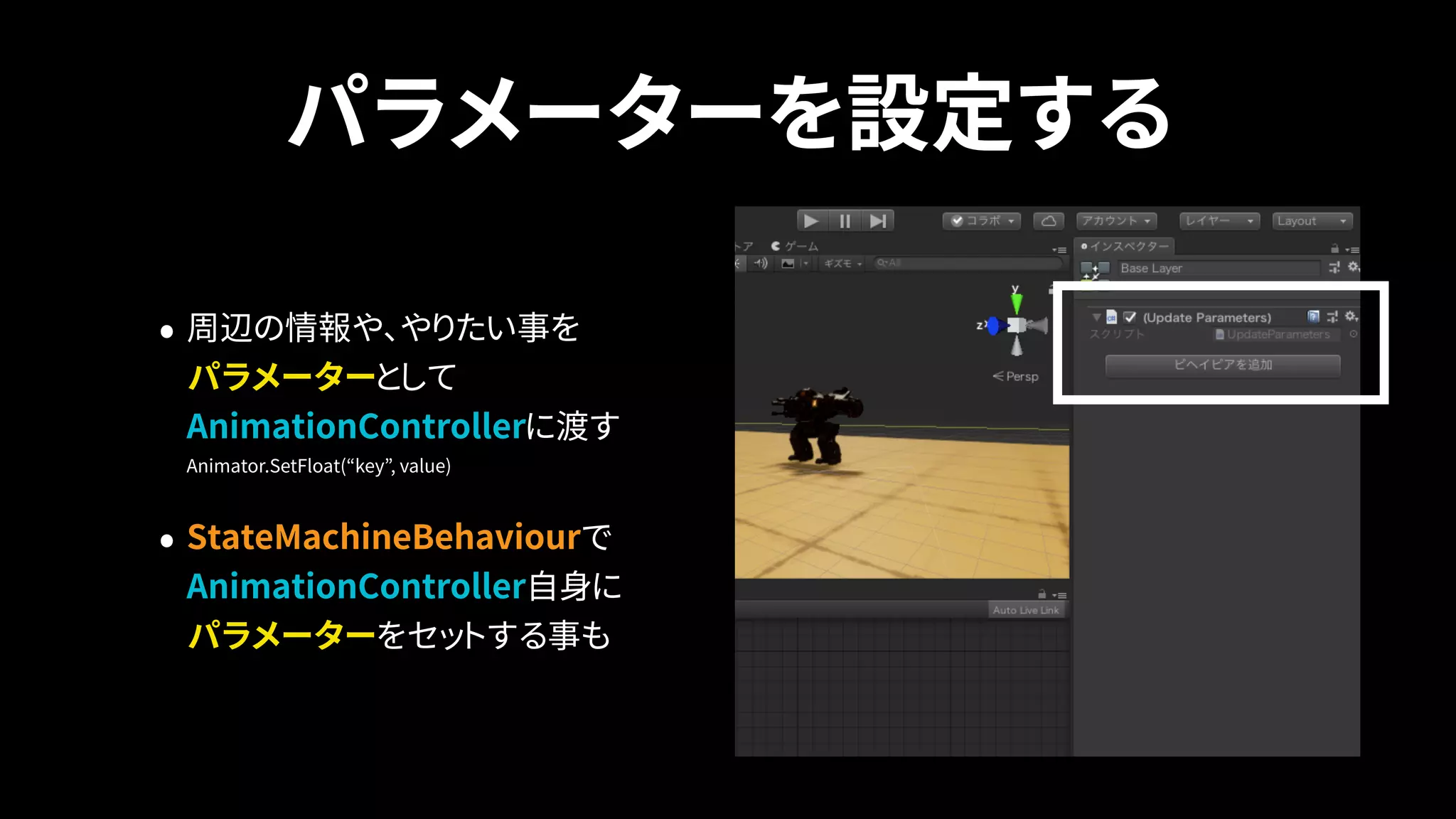

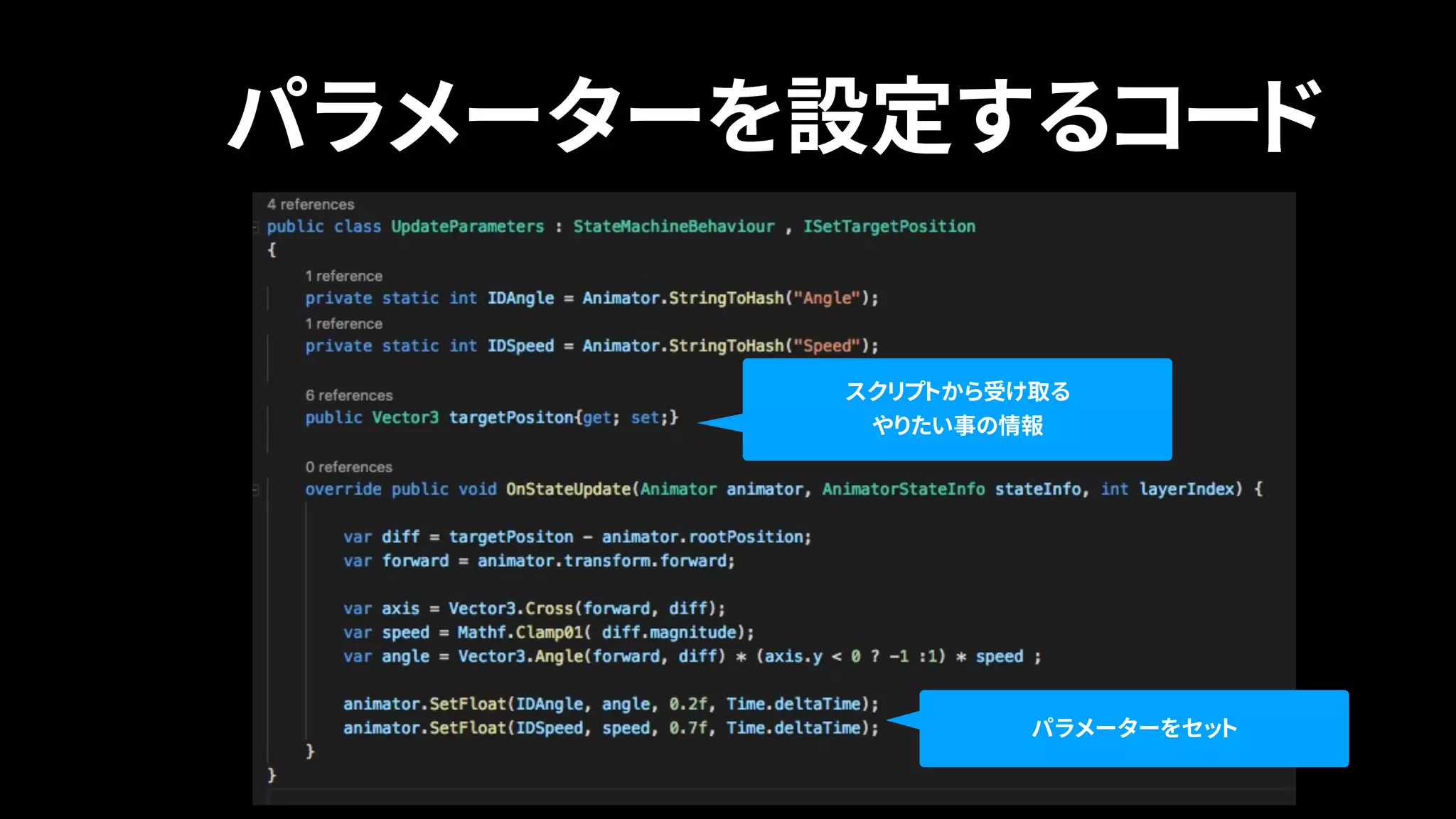

- 31. パラメーターを設定する • 周辺の情報や、やりたい事を パラメーターとして AnimationControllerに渡す Animator.SetFloat(“key”, value) •StateMachineBehaviourで AnimationController自身に パラメーターをセットする事も

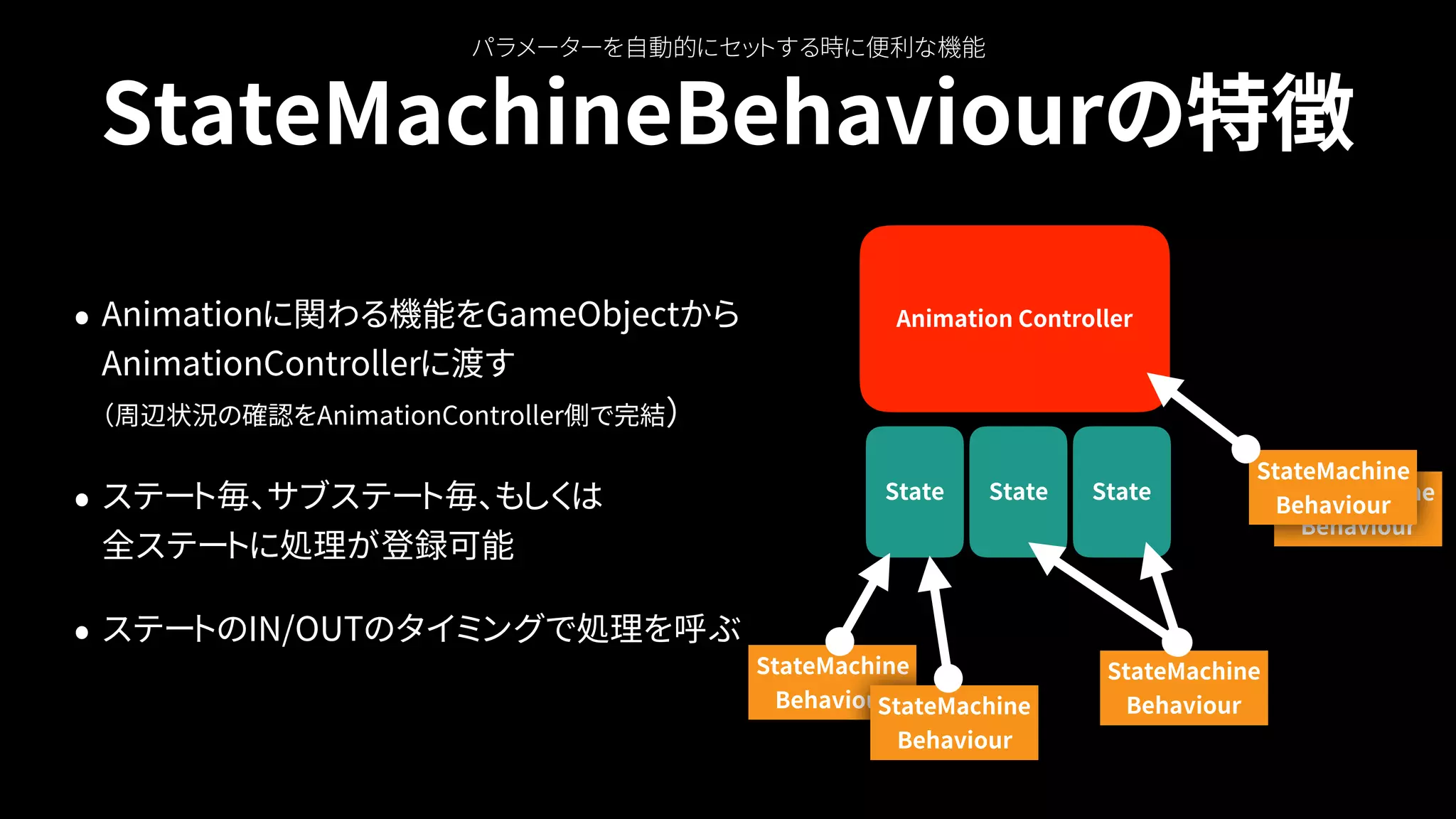

- 32. StateMachineBehaviourの特徴 • Animationに関わる機能をGameObjectから AnimationControllerに渡す （周辺状況の確認をAnimationController側で完結） • ステート毎、サブステート毎、もしくは 全ステートに処理が登録可能 •ステートのIN/OUTのタイミングで処理を呼ぶ Animation Controller State State State StateMachine BehaviourStateMachine Behaviour StateMachine Behaviour パラメーターを自動的にセットする時に便利な機能 StateMachine Behaviour StateMachine Behaviour
- 33.

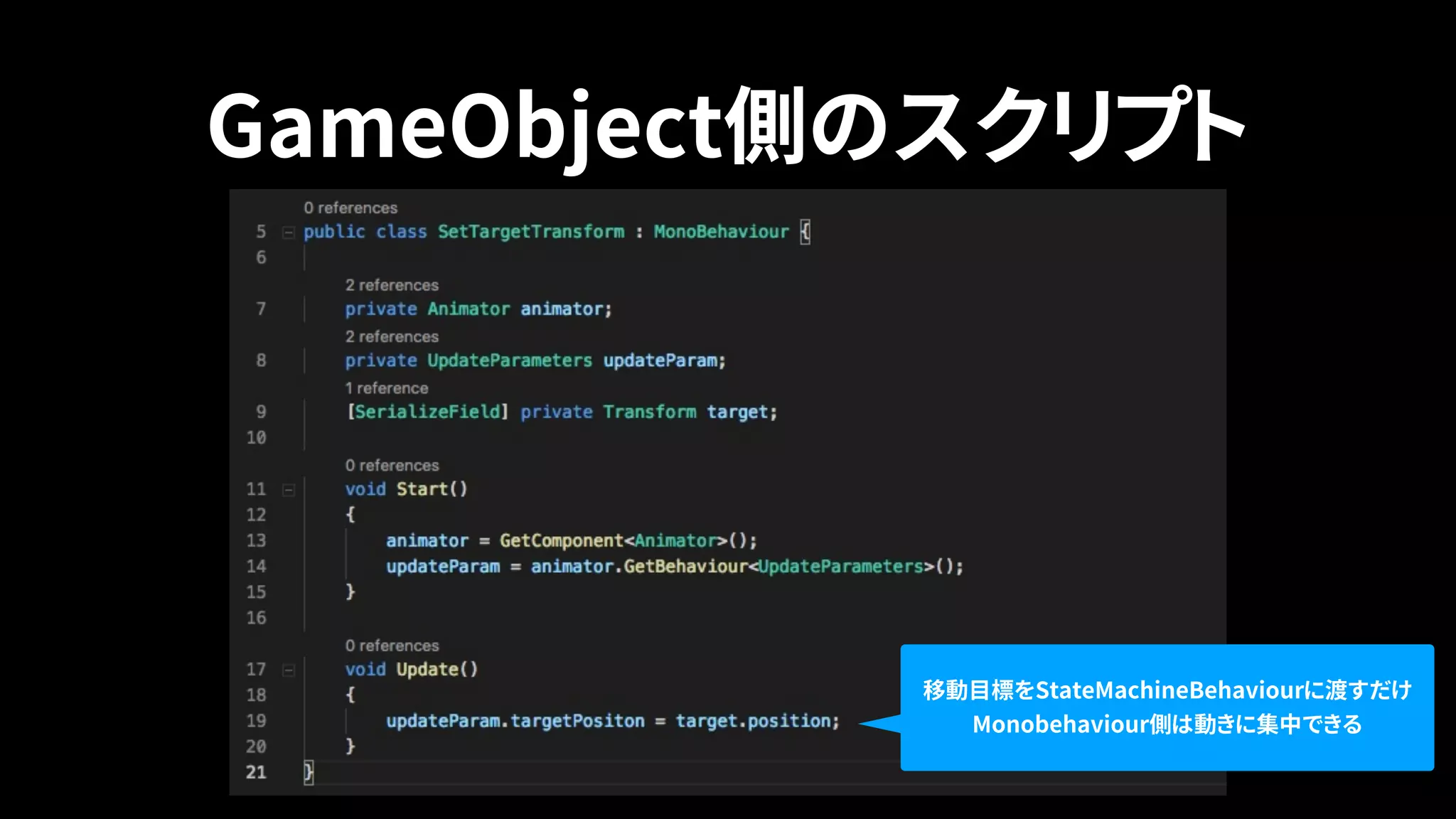

- 34.

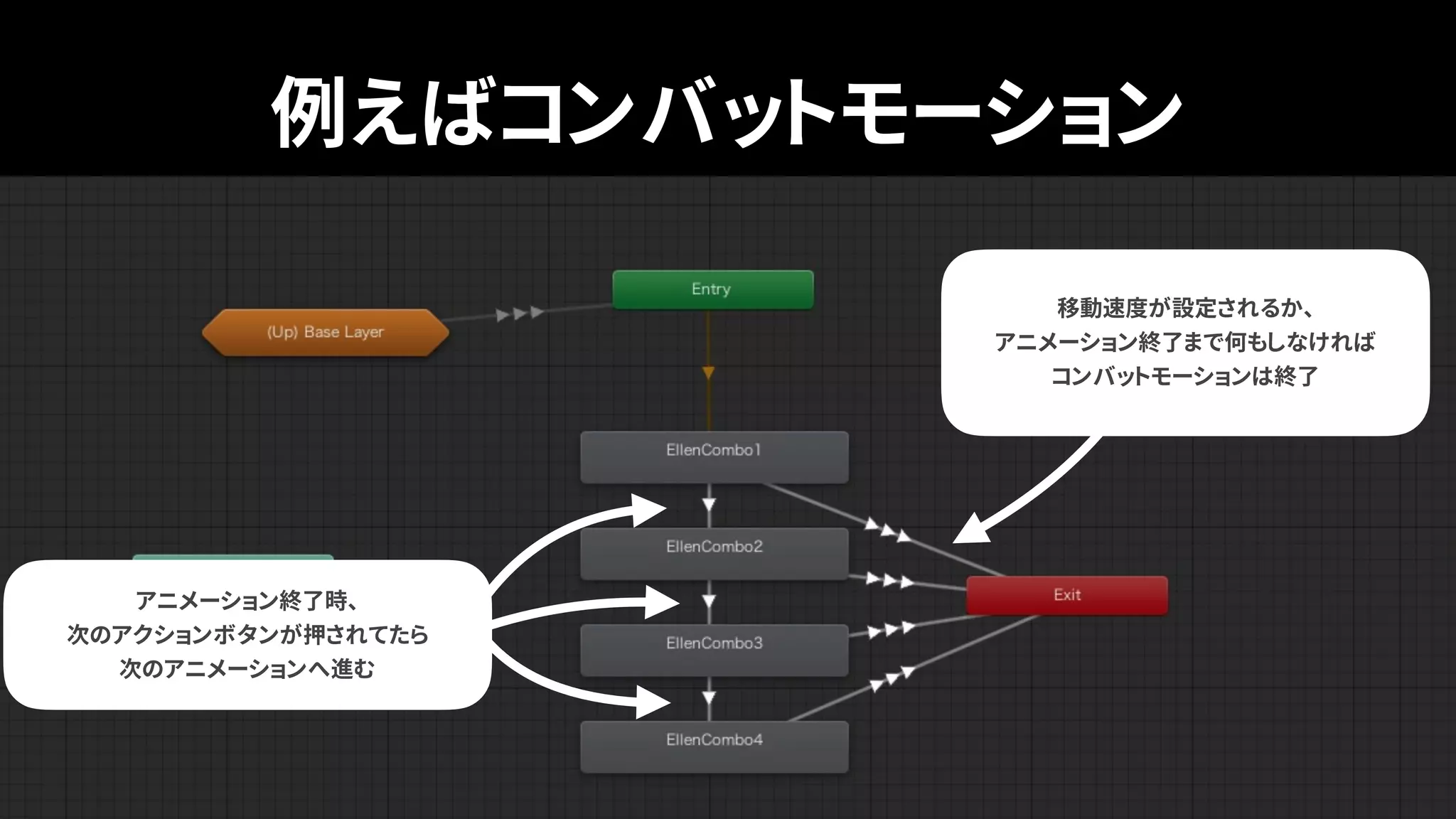

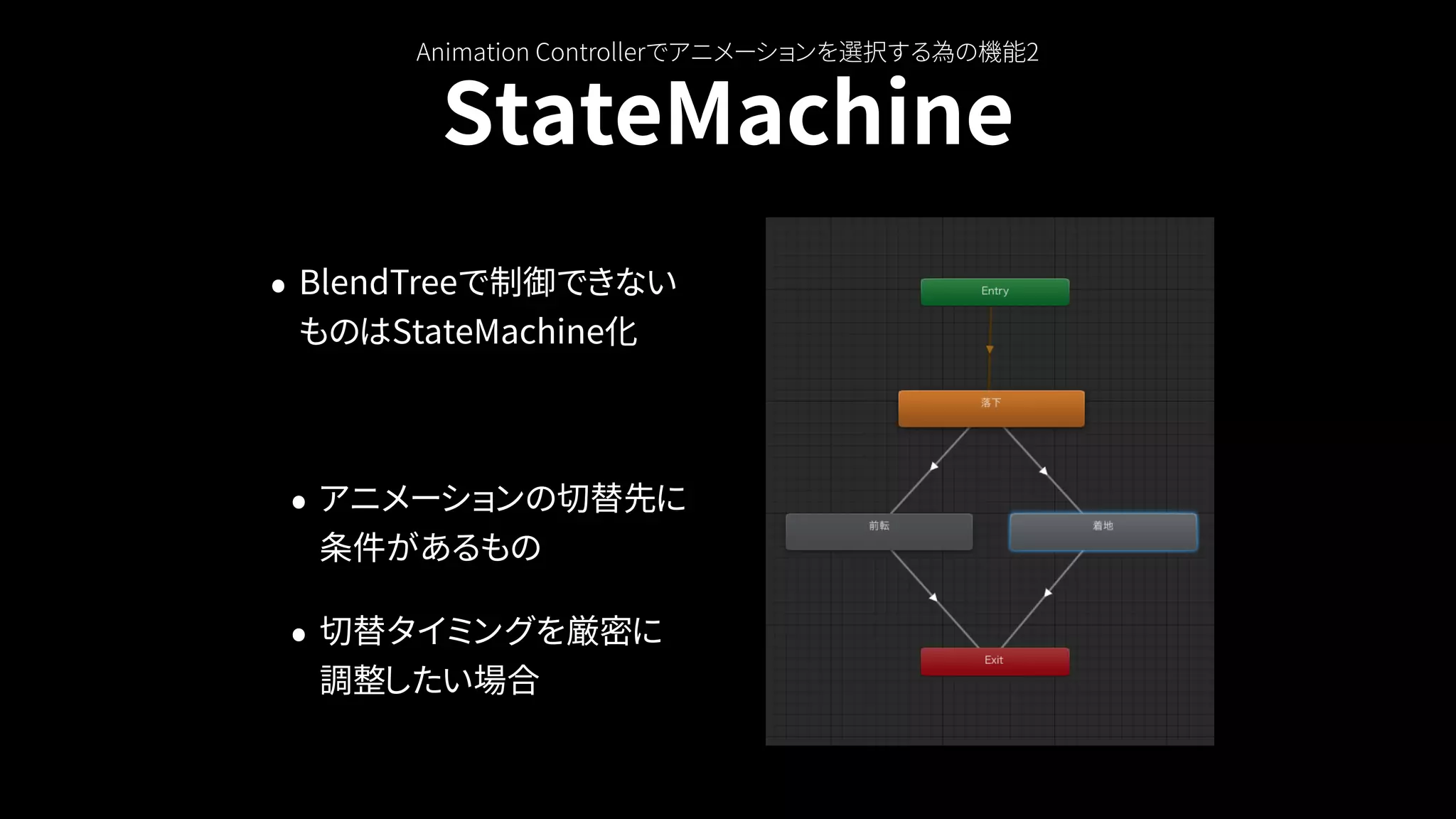

- 35. StateMachine • BlendTreeで制御できない ものはStateMachine化 • アニメーションの切替先に 条件があるもの •切替タイミングを厳密に 調整したい場合 Animation Controllerでアニメーションを選択する為の機能2
- 36.

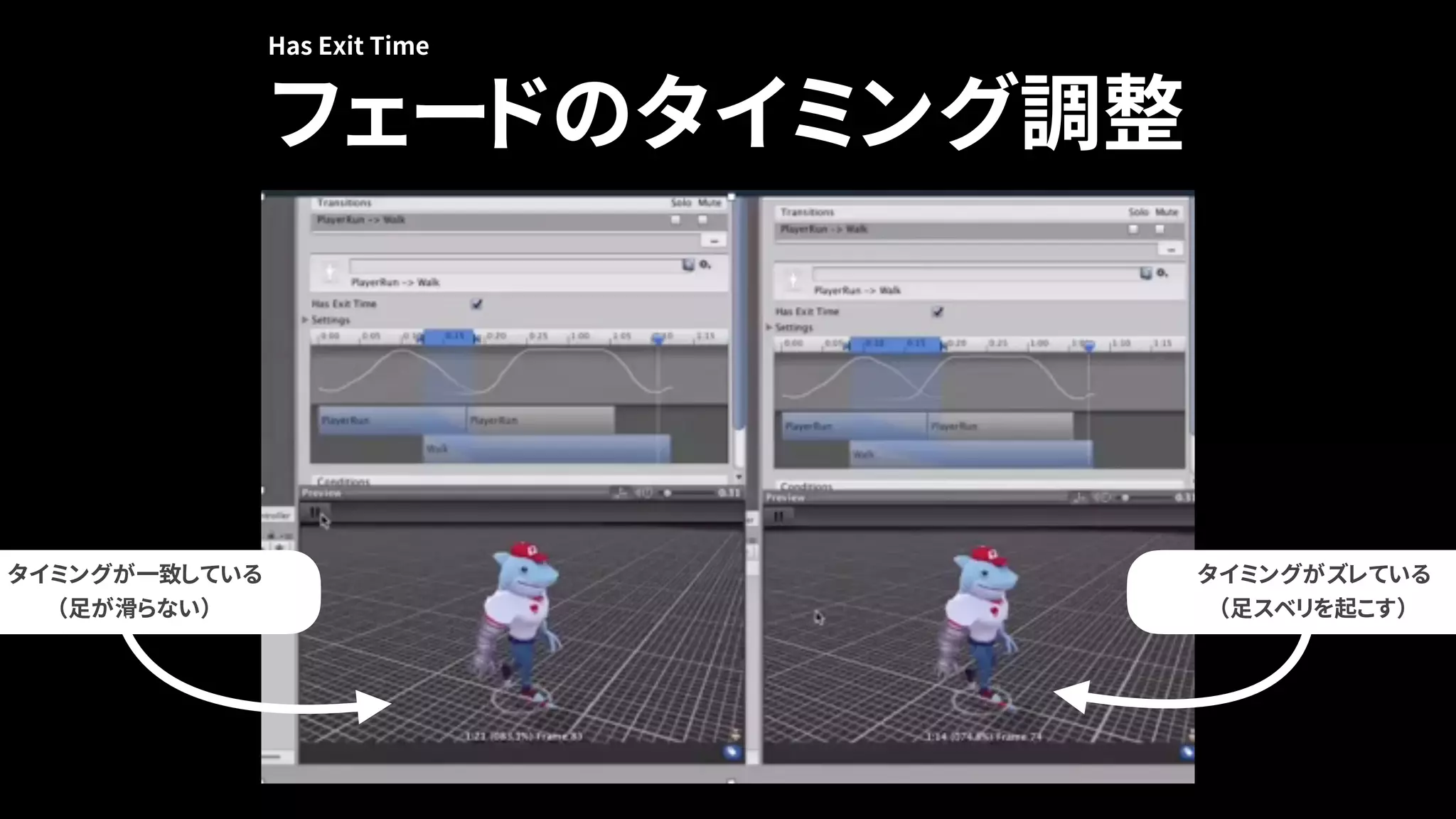

- 37.

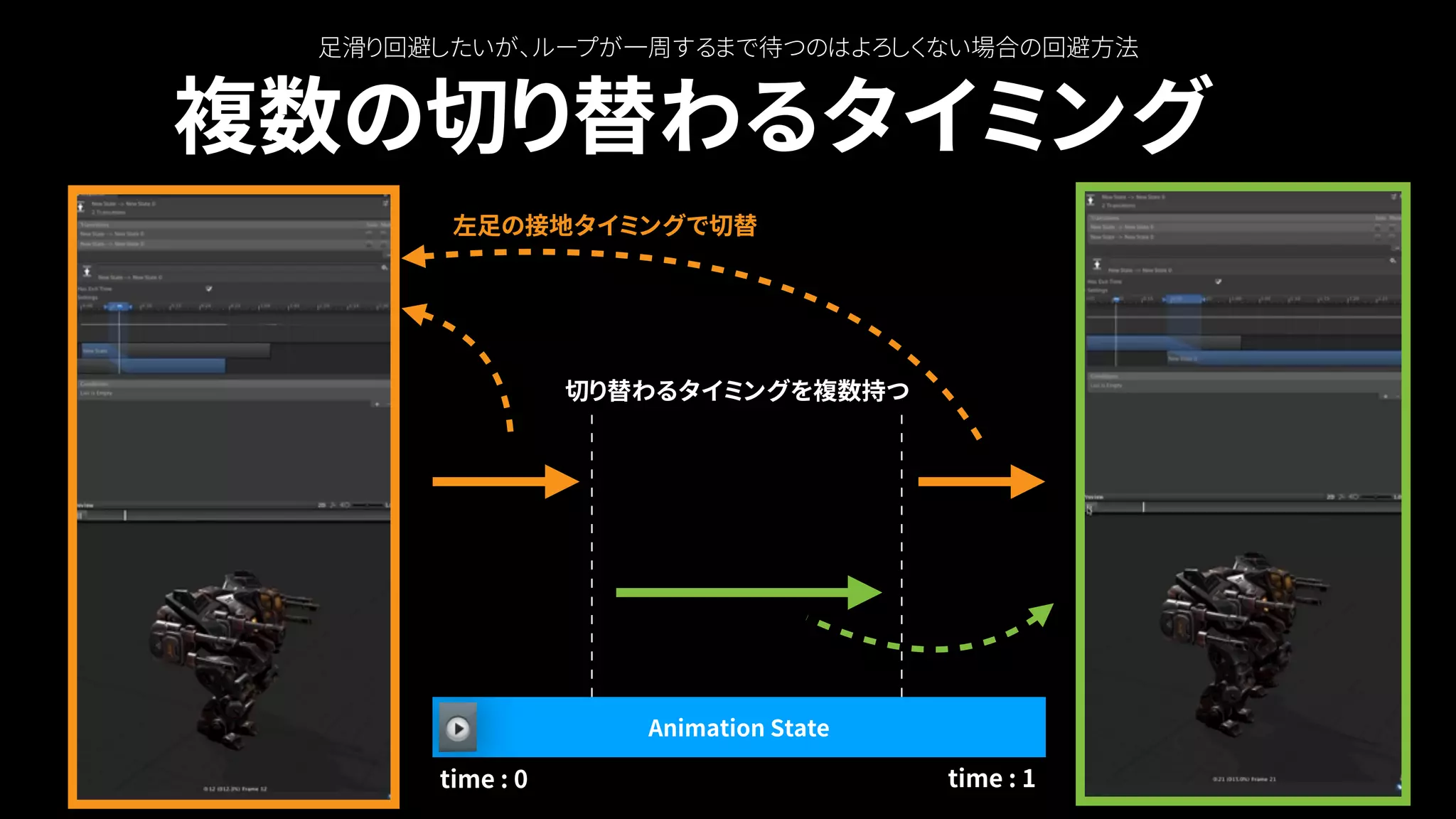

- 38. 複数の切り替わるタイミング Animation State 左足の接地タイミングで切替 time :0 time : 1 切り替わるタイミングを複数持つ 足滑り回避したいが、ループが一周するまで待つのはよろしくない場合の回避方法

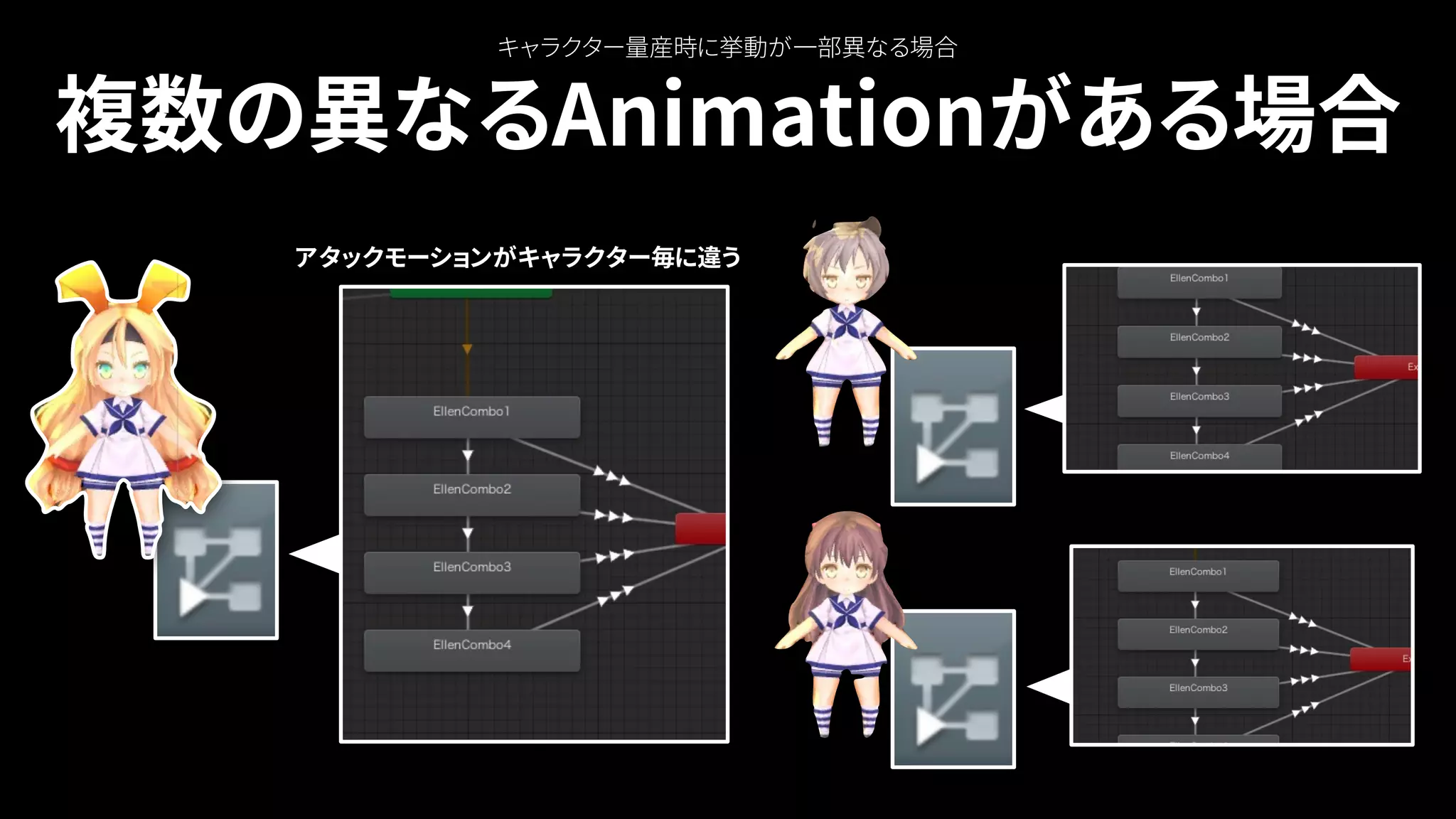

- 39.

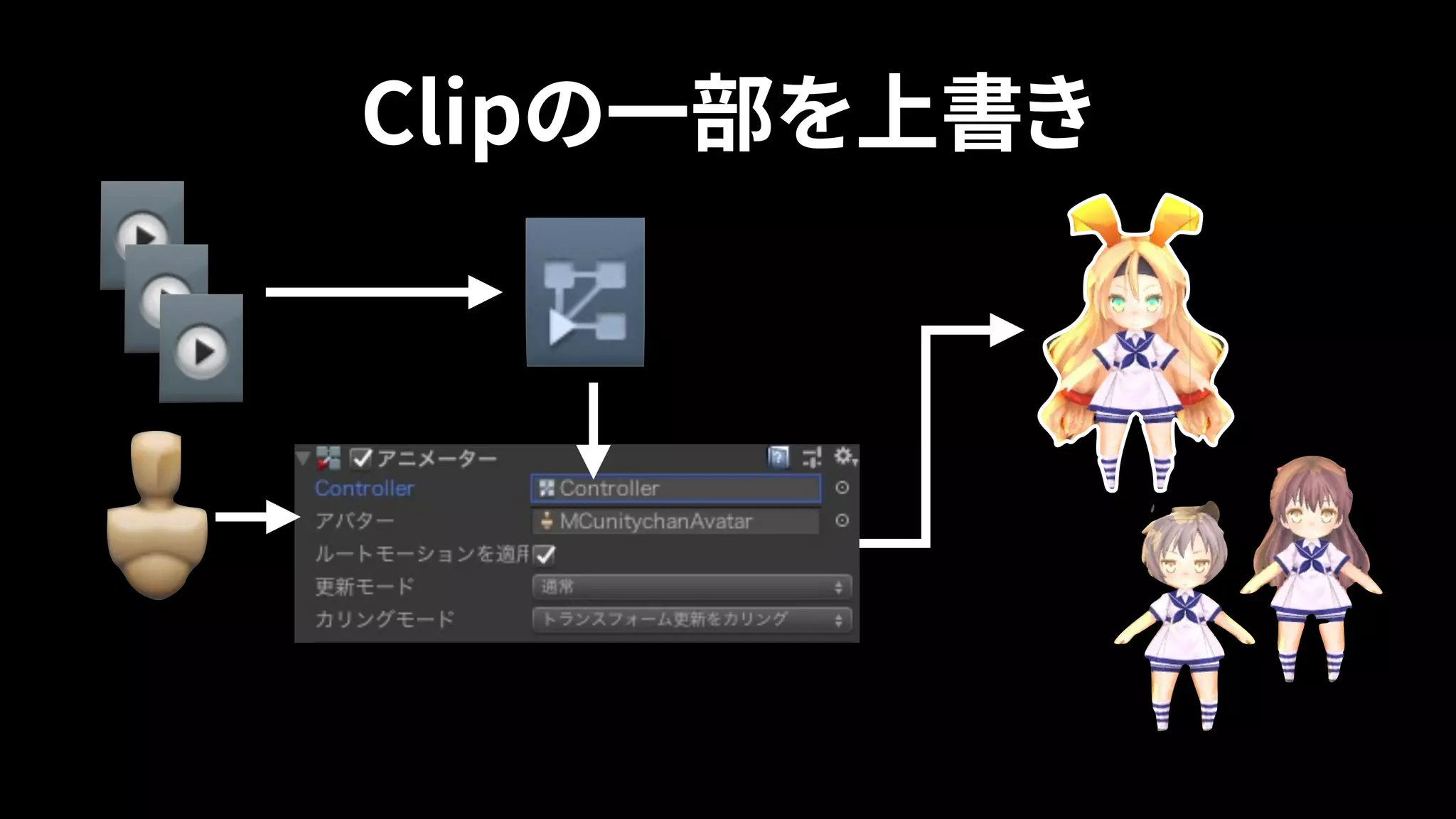

- 40.

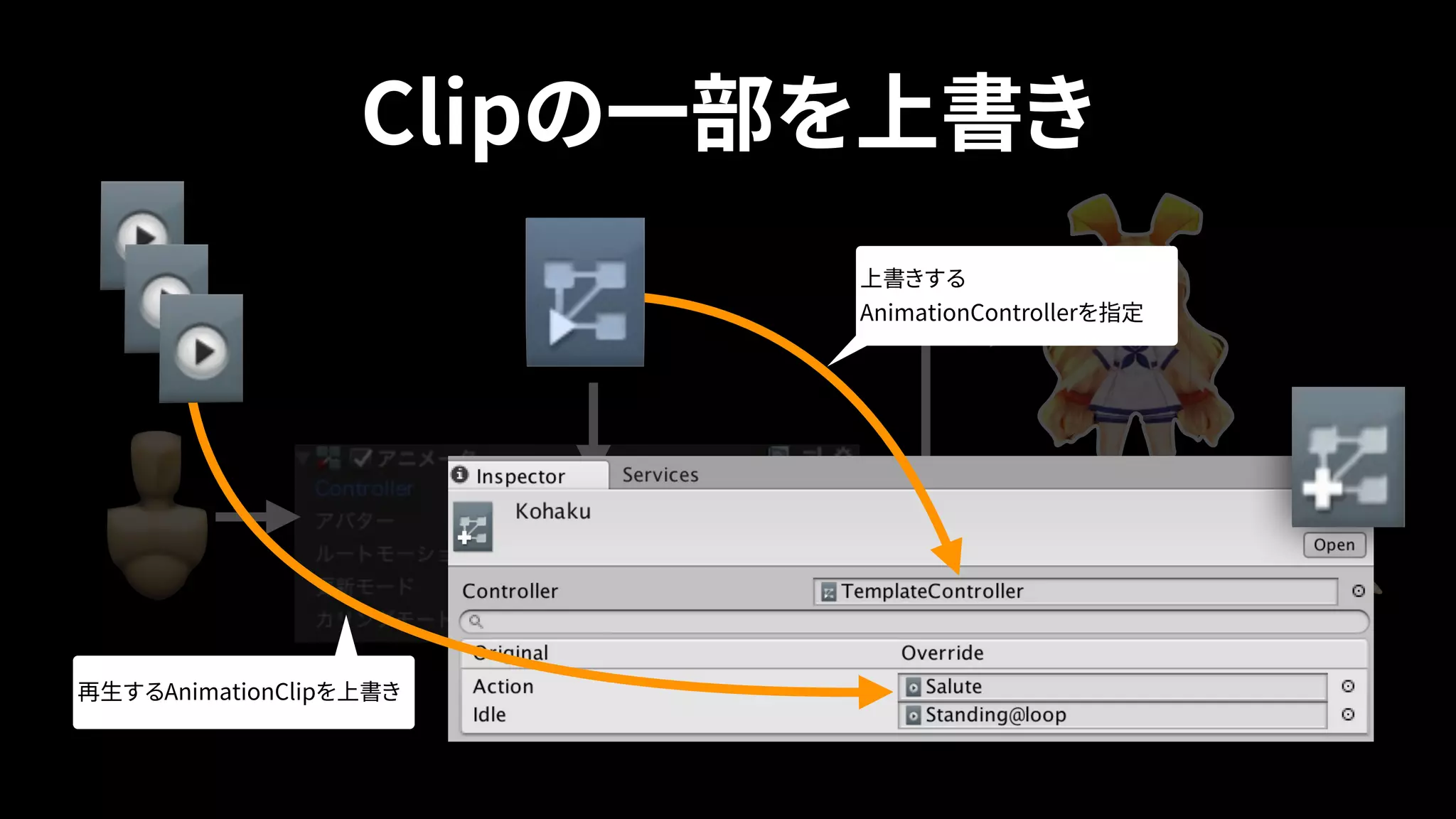

- 41.

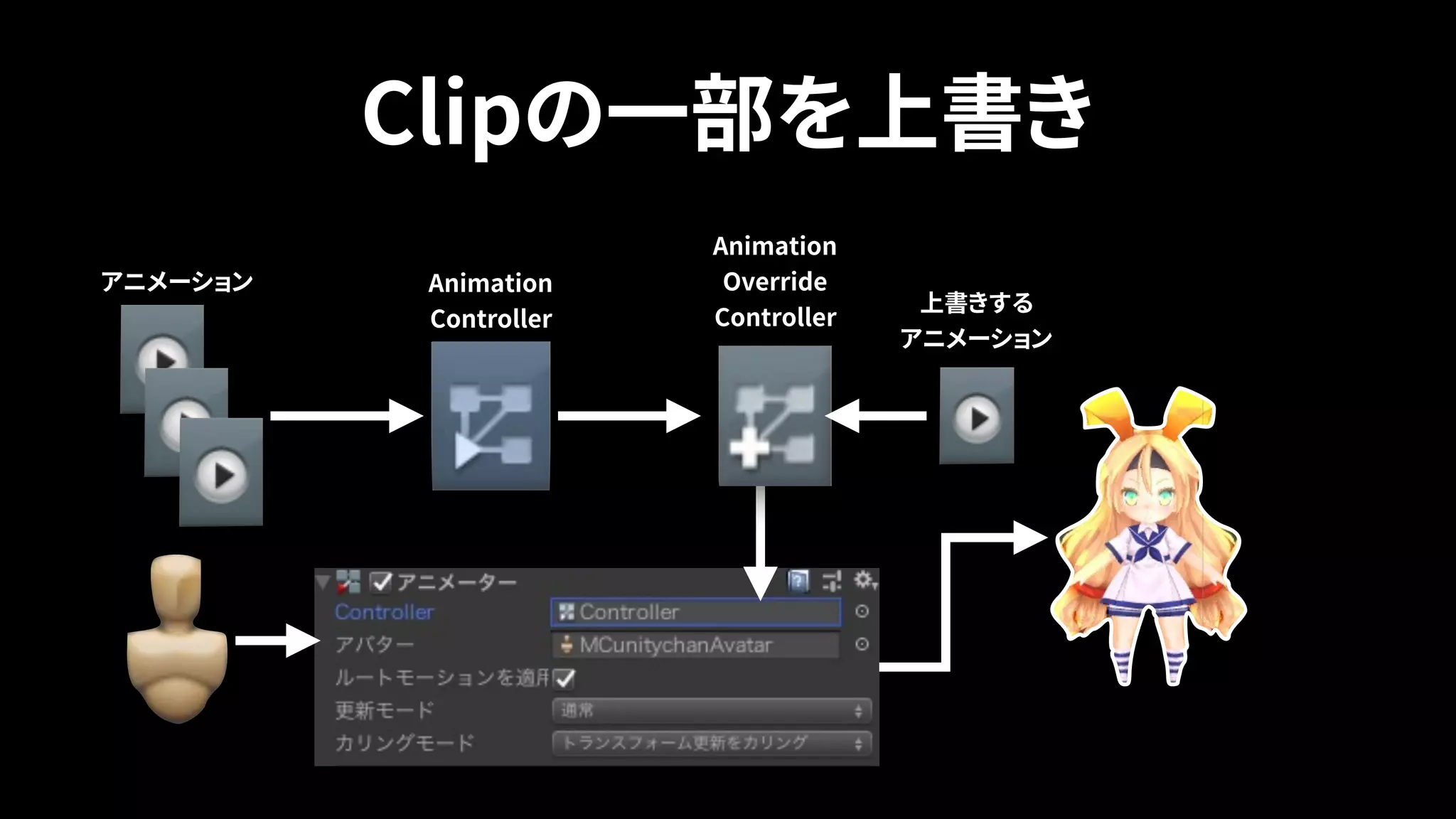

- 42.

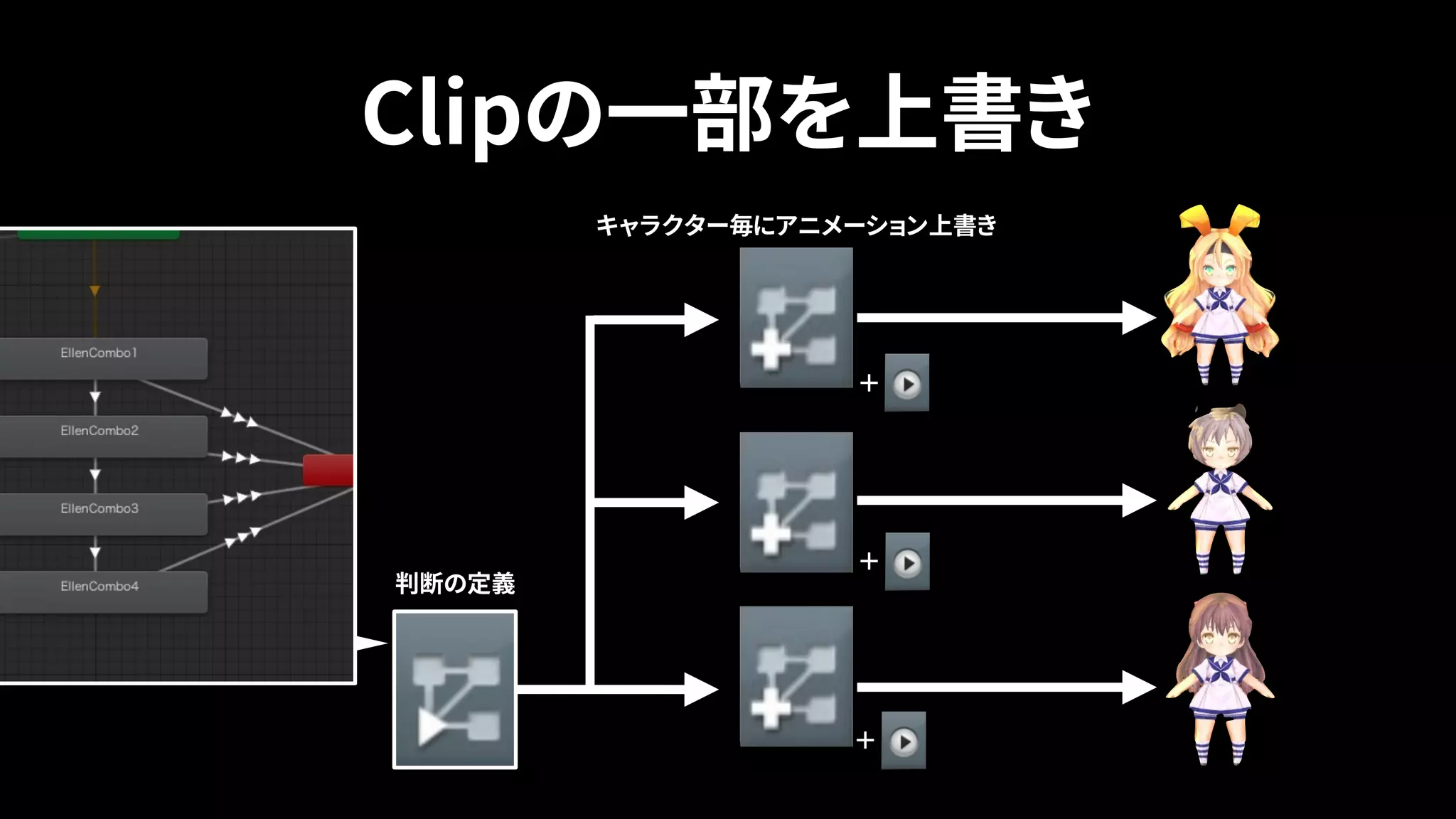

- 43.
- 44.

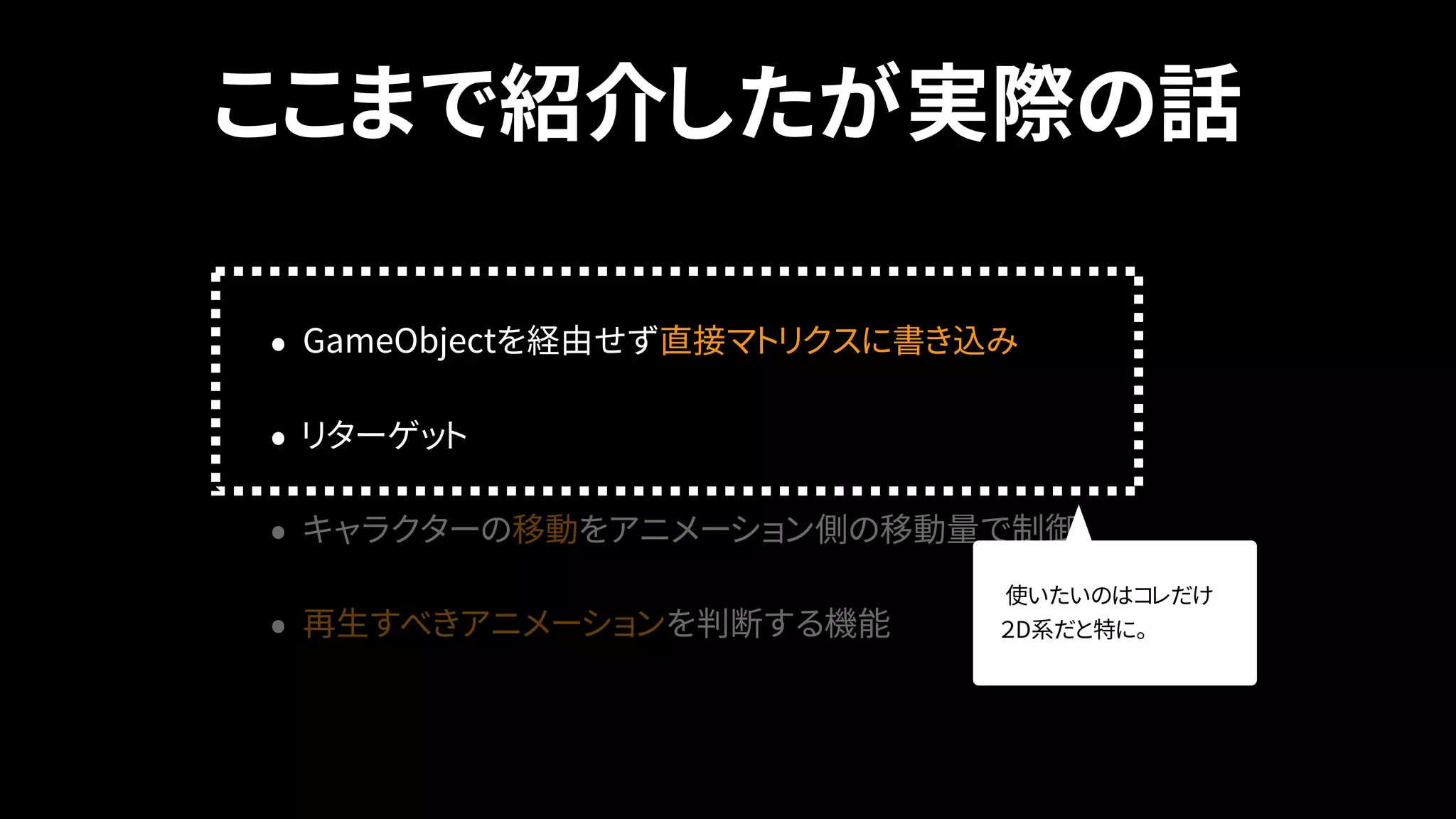

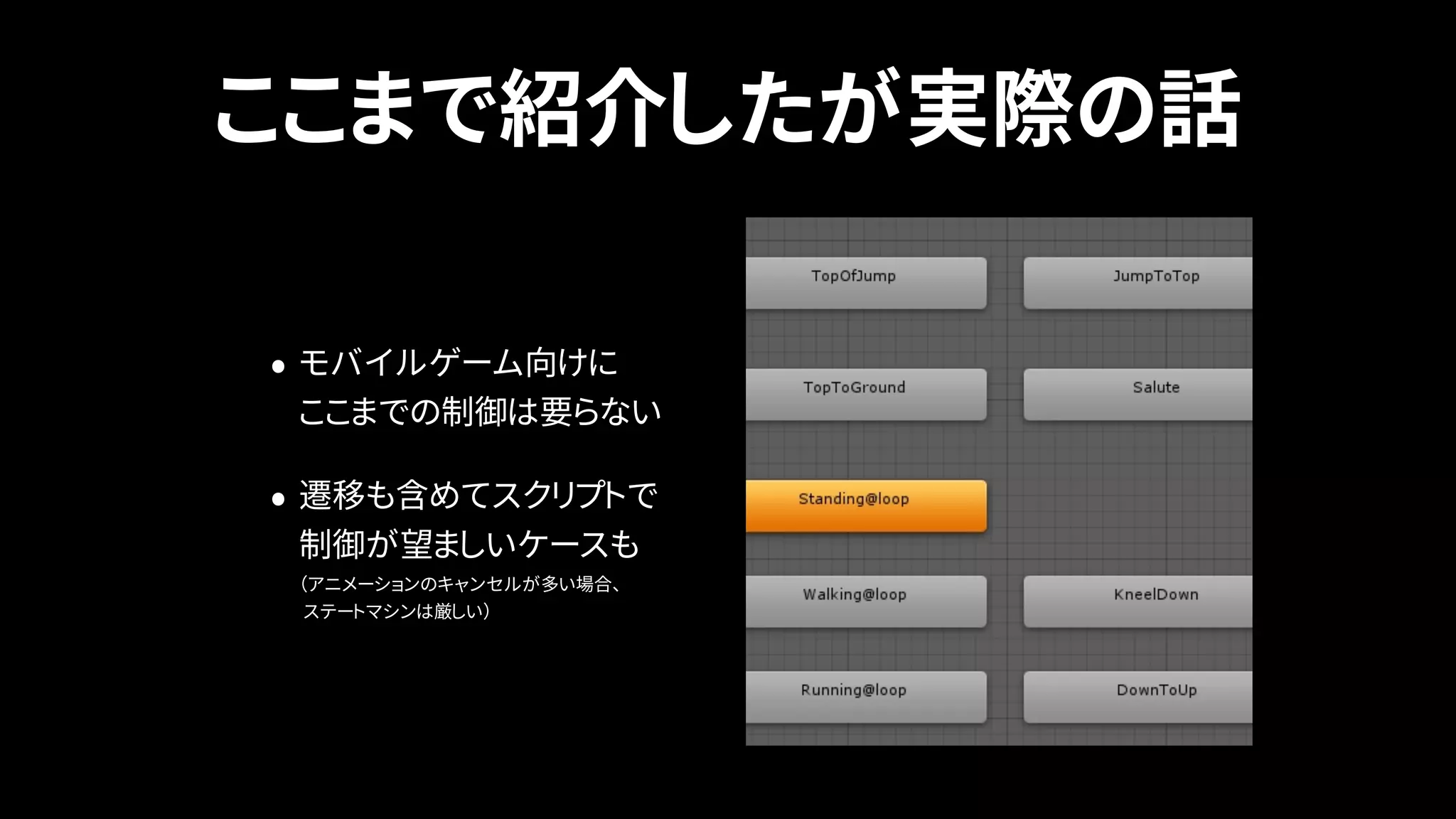

- 45. ここまで紹介したが実際の話 • GameObjectを経由せず直接マトリクスに書き込み • リターゲット •キャラクターの移動をアニメーション側の移動量で制御 • 再生すべきアニメーションを判断する機能 使いたいのはコレだけ ２D系だと特に。

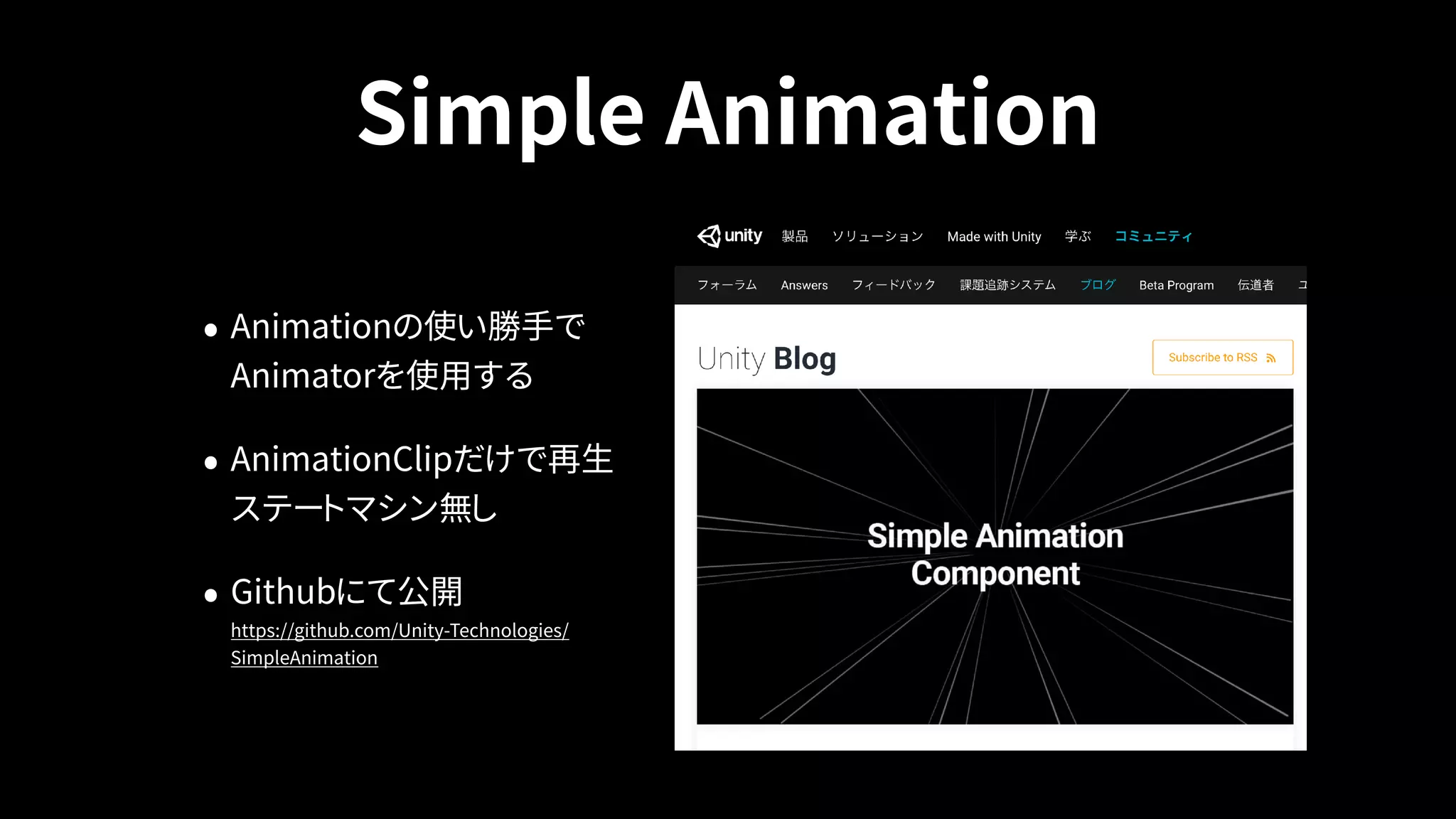

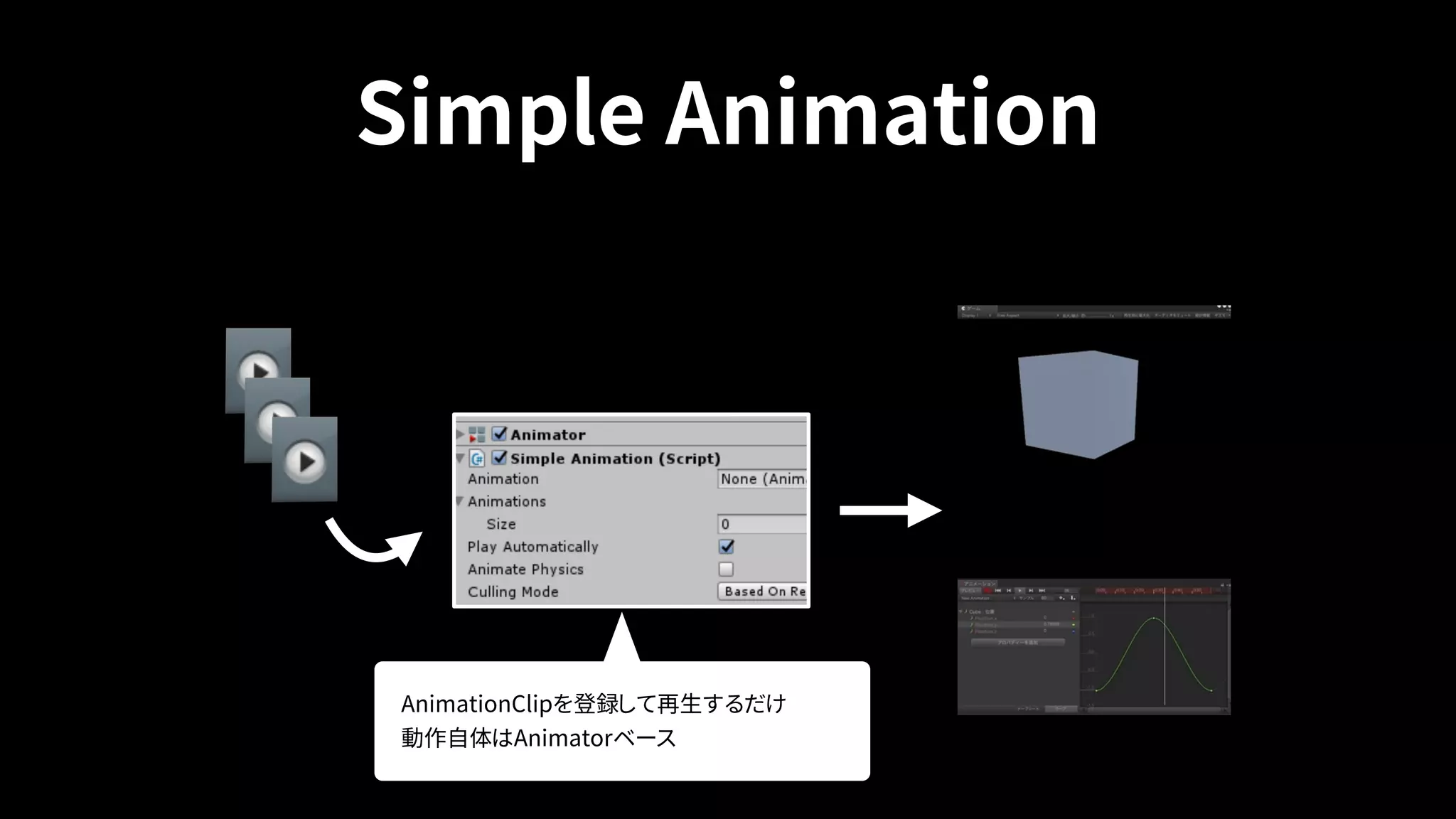

- 46. Simple Animation • Animationの使い勝手で Animatorを使用する •AnimationClipだけで再生 ステートマシン無し • Githubにて公開 https://github.com/Unity-Technologies/ SimpleAnimation
- 47.

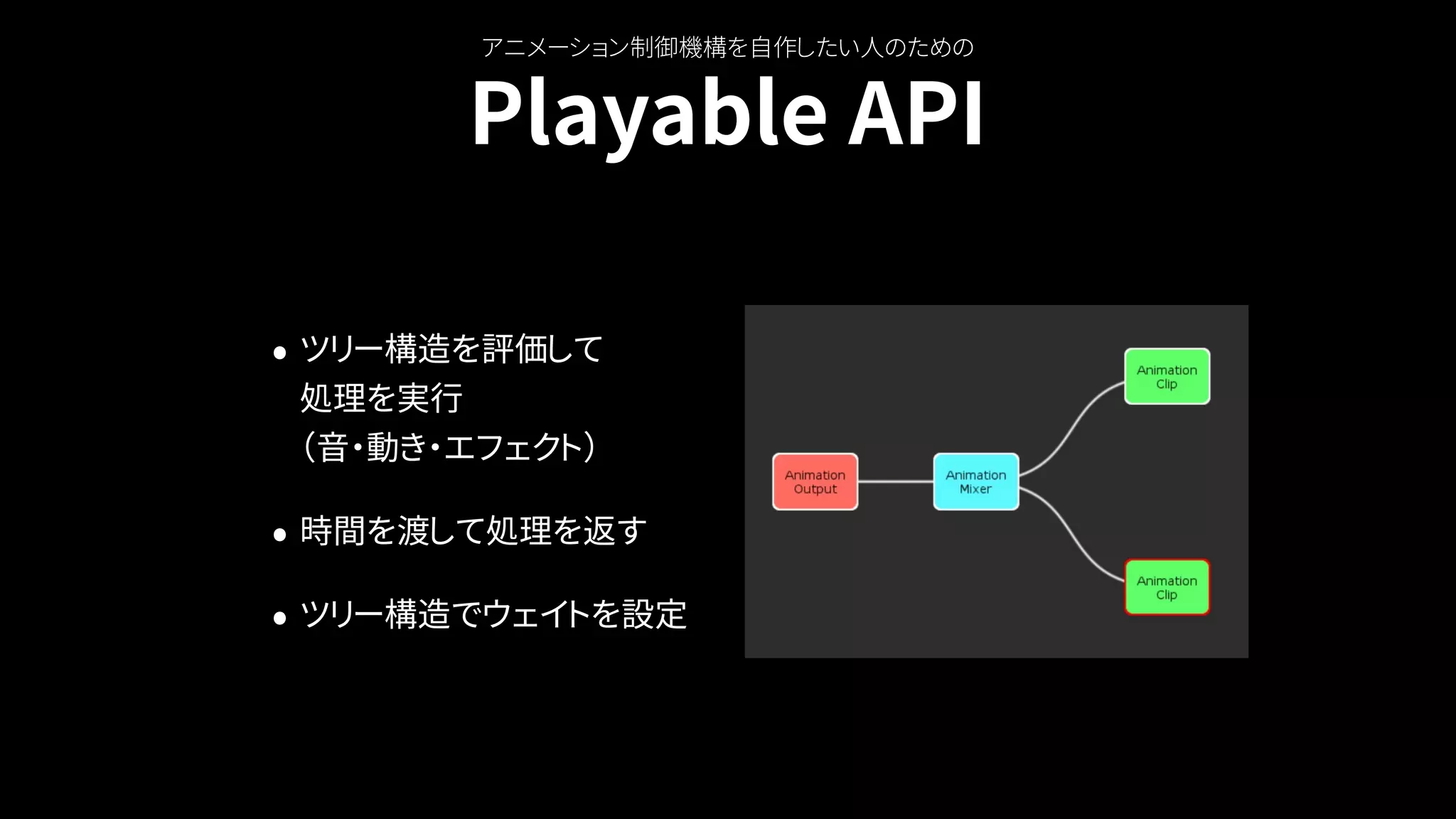

- 48. Playable API • ツリー構造を評価して 処理を実行 （音・動き・エフェクト） •時間を渡して処理を返す • ツリー構造でウェイトを設定 アニメーション制御機構を自作したい人のための

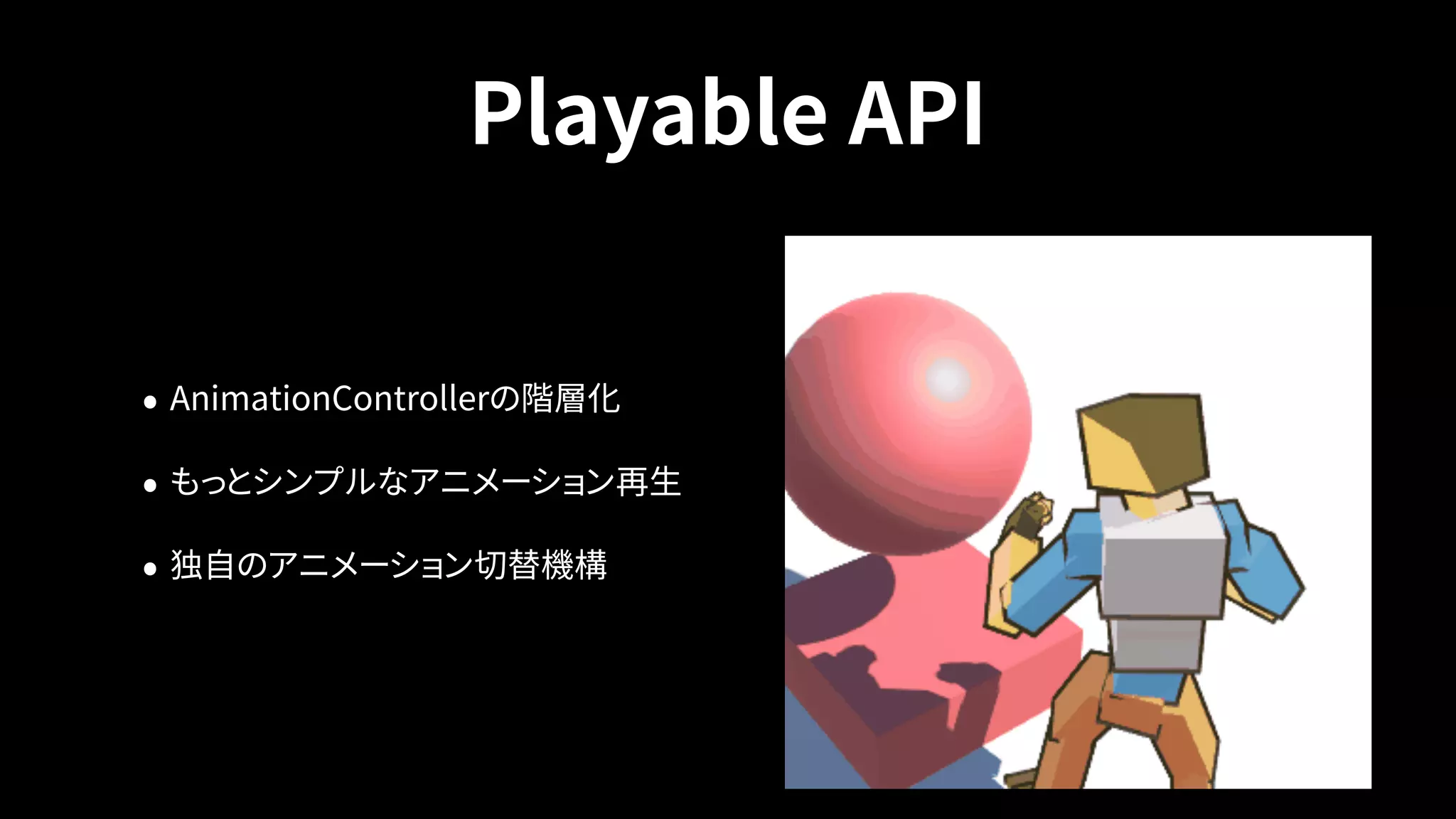

- 49. Playable API • AnimationControllerの階層化 •もっとシンプルなアニメーション再生 • 独自のアニメーション切替機構

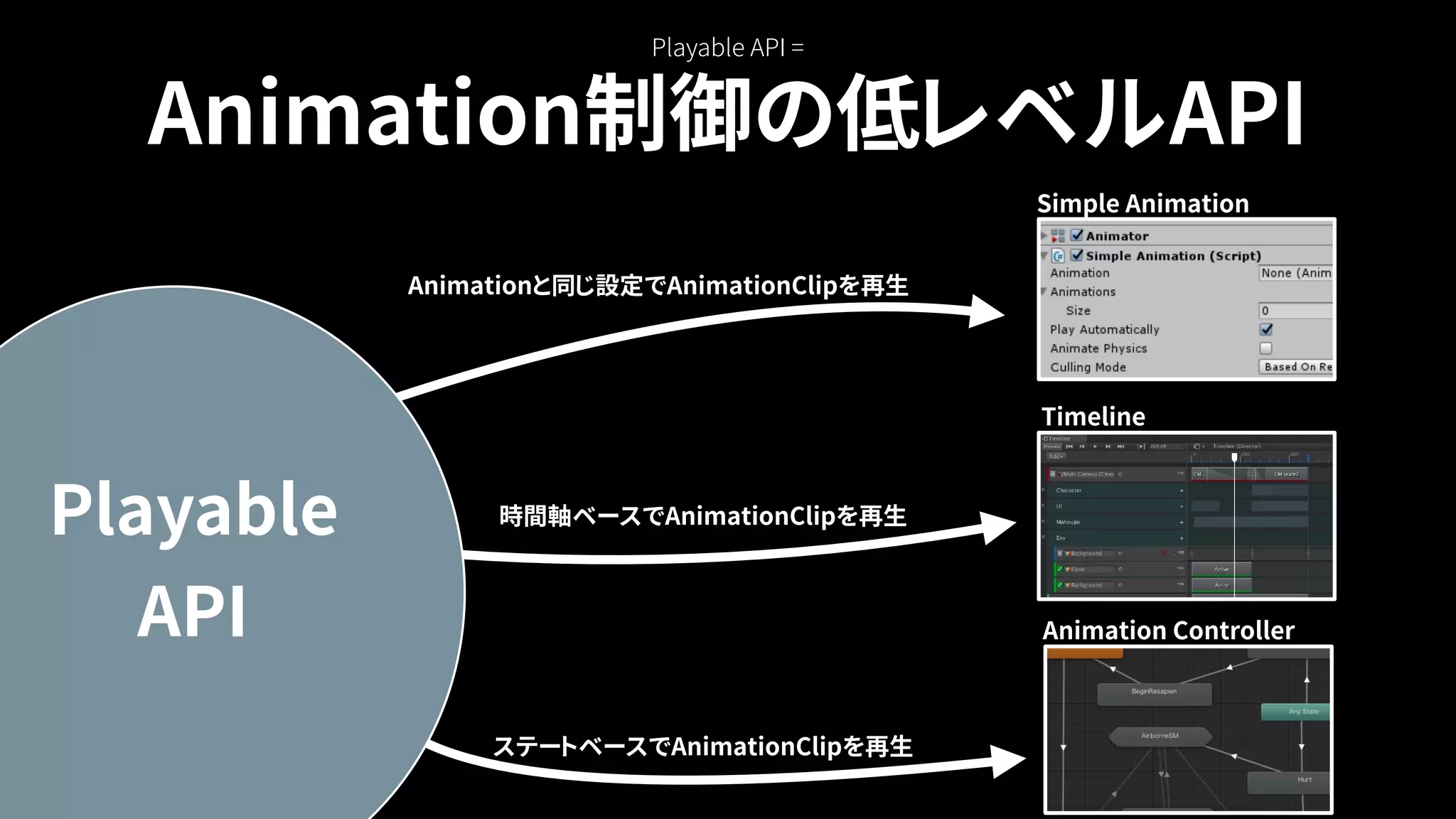

- 50.
- 51.

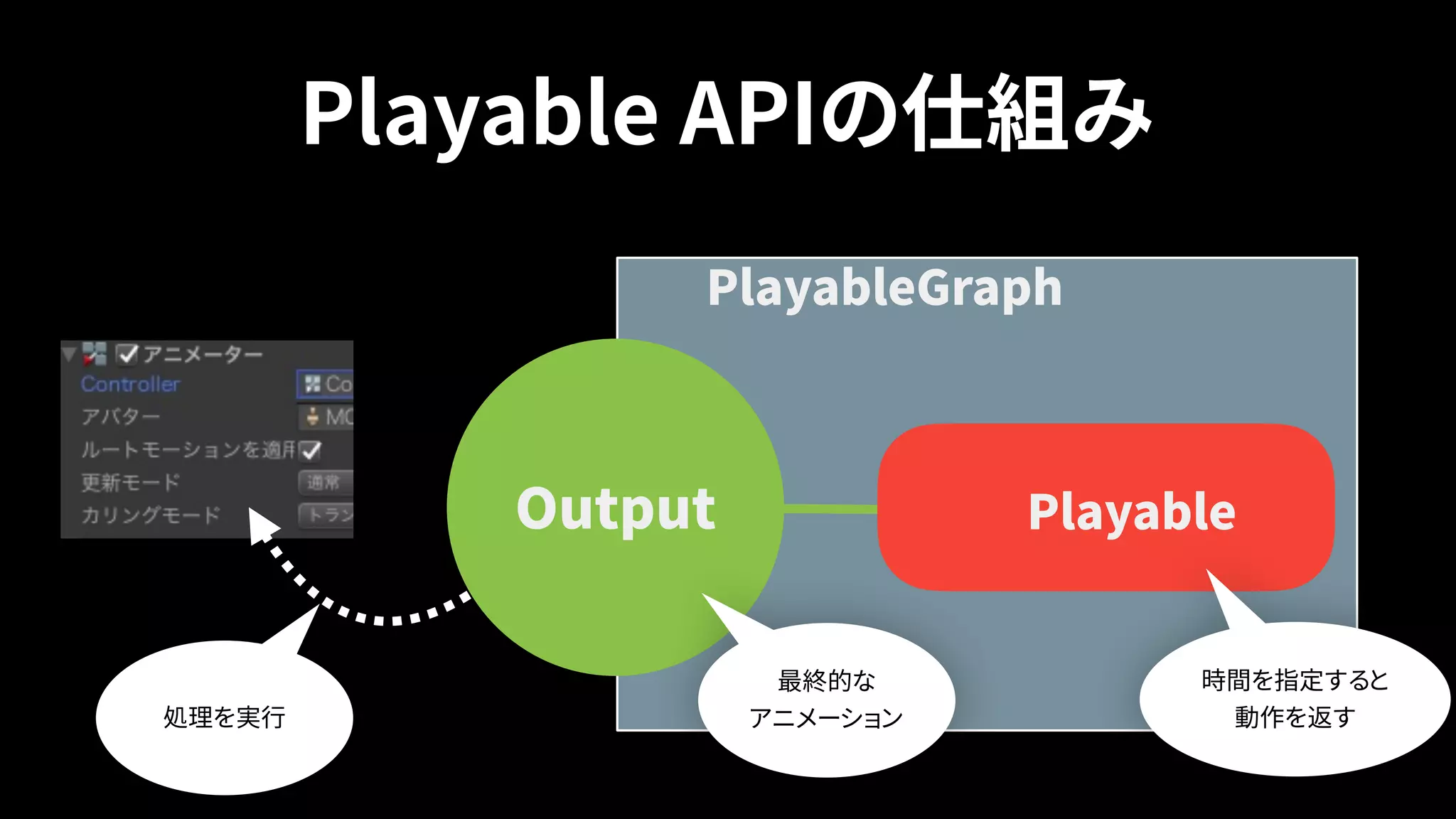

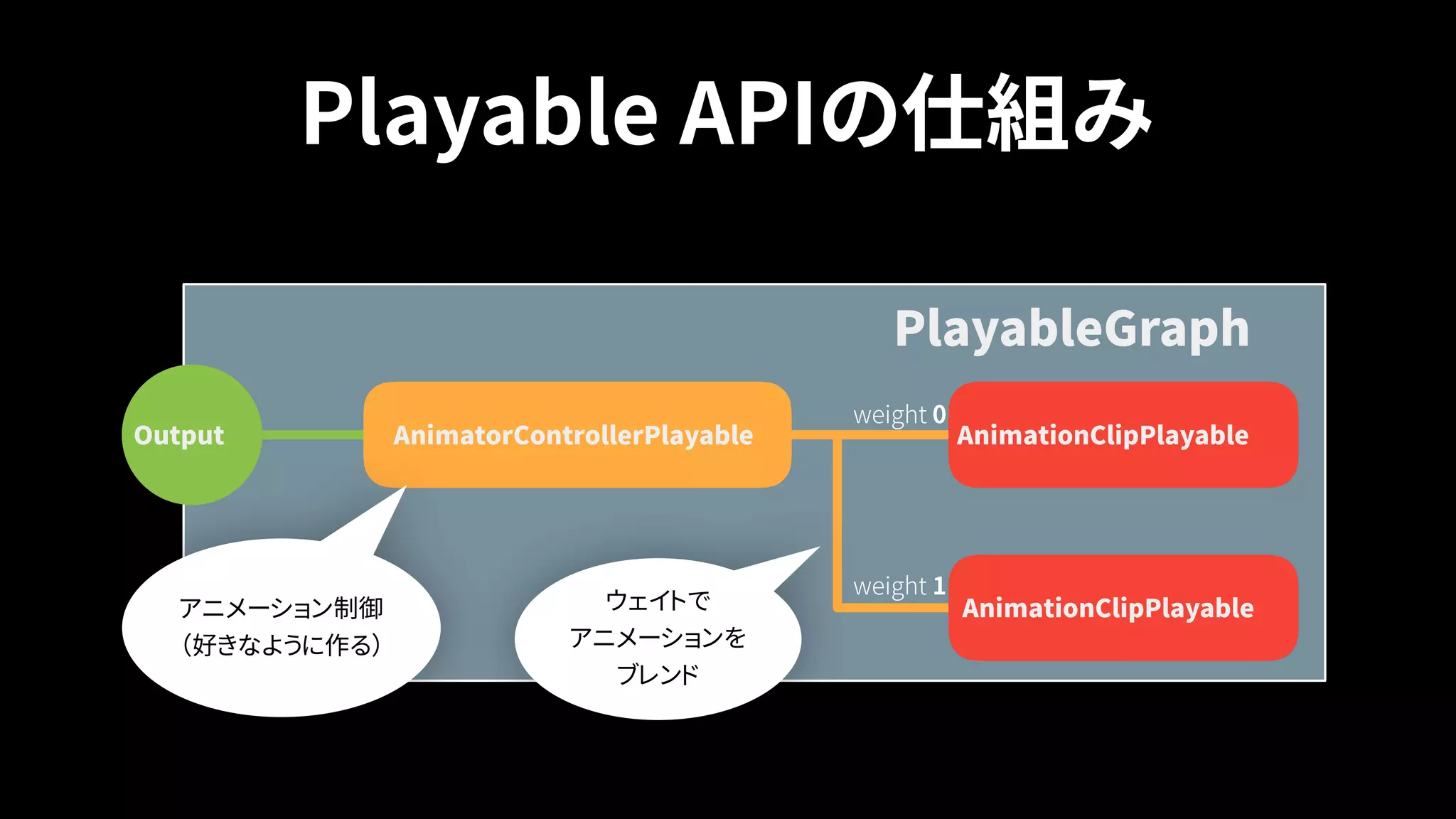

- 52. Playable APIの仕組み PlayableGraph Output AnimatorControllerPlayableAnimationClipPlayable AnimationClipPlayableウェイトで アニメーションを ブレンド アニメーション制御 （好きなように作る） weight 0 weight 1

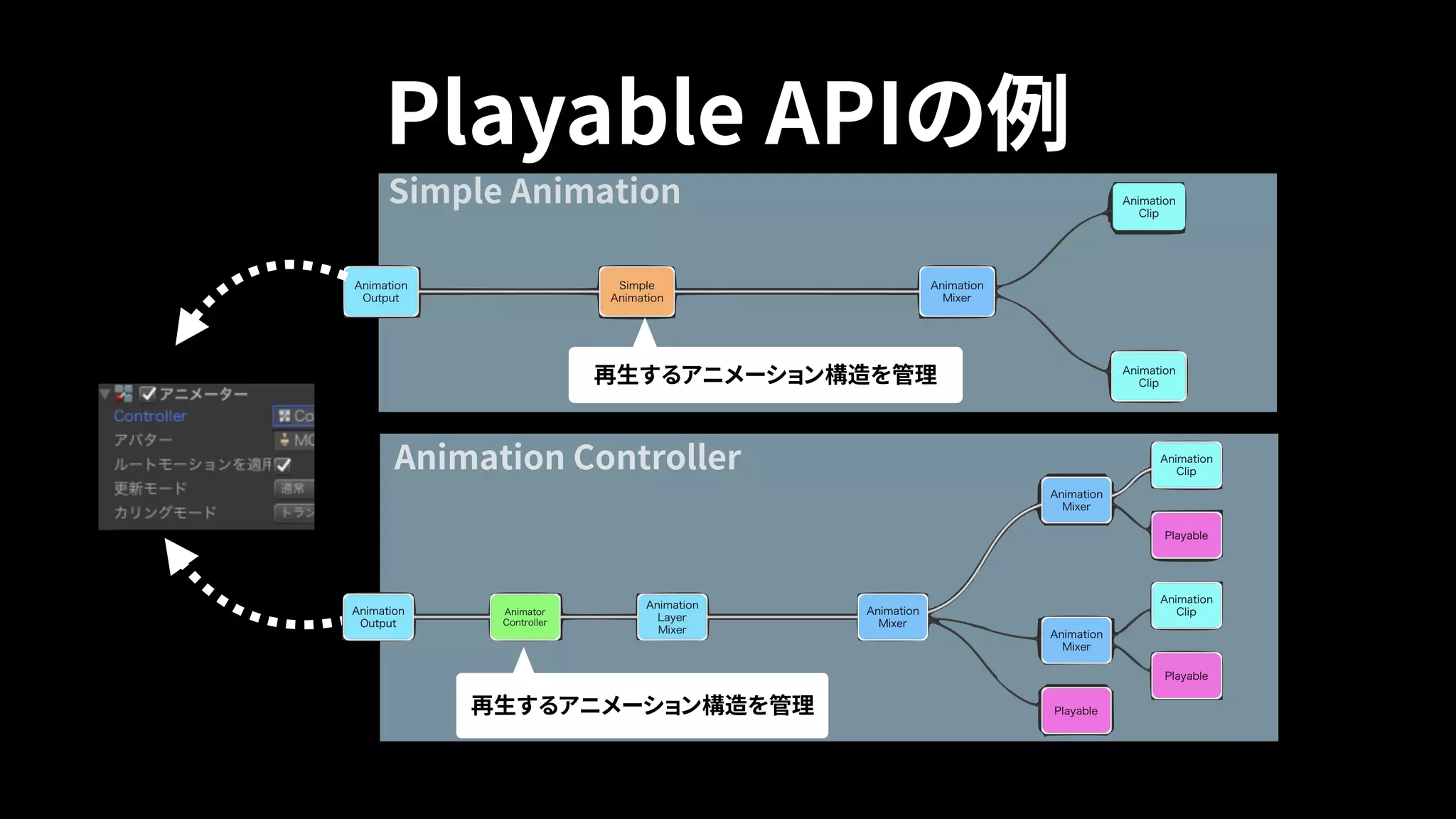

- 53. Playable APIの例 Simple Animation AnimationController 再生するアニメーション構造を管理 再生するアニメーション構造を管理

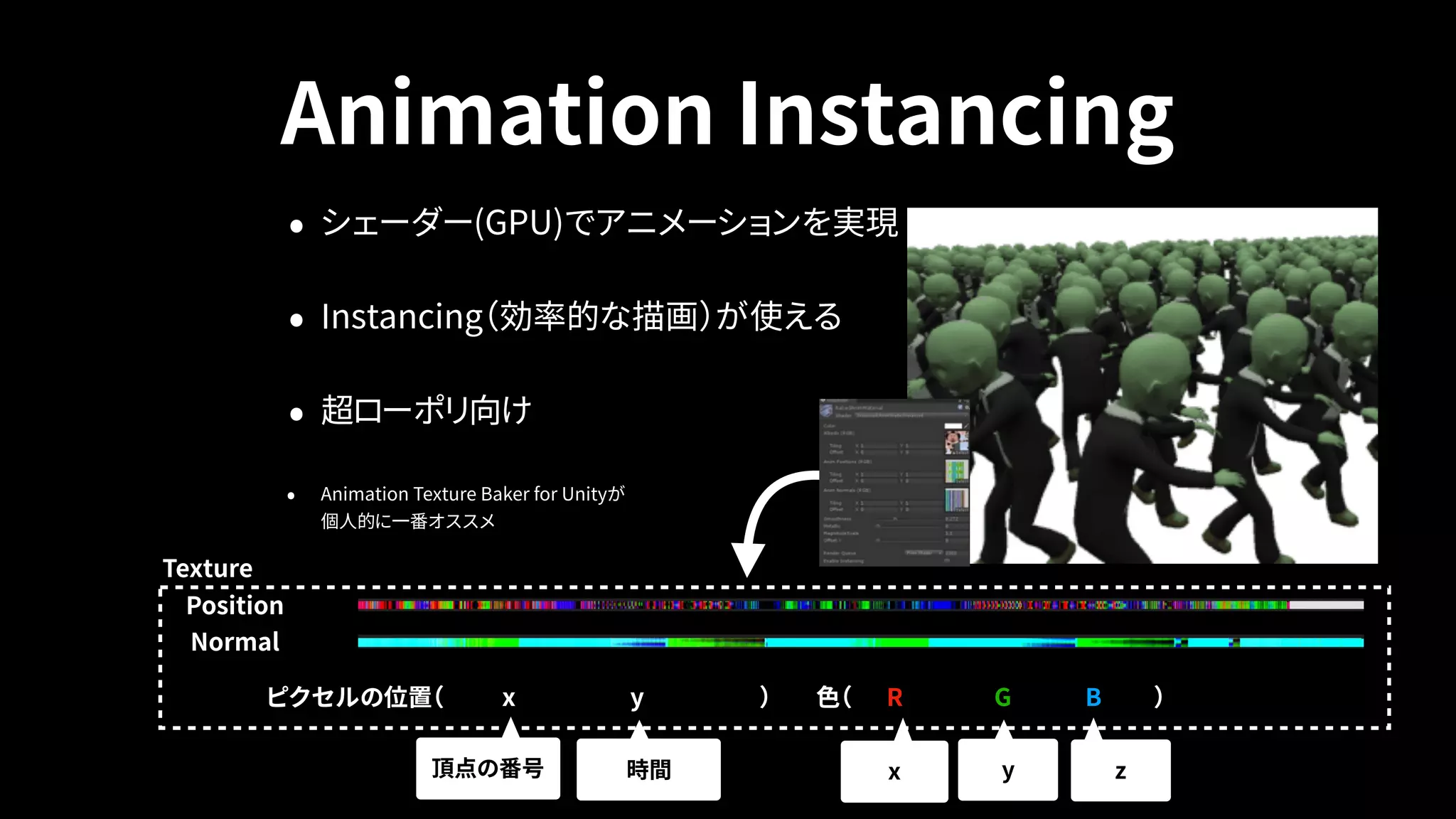

- 54. Animation Instancing Texture Position Normal ピクセルの位置（ RG B色（ ））x y 頂点の番号 時間 x y z • シェーダー(GPU)でアニメーションを実現 • Instancing（効率的な描画）が使える • 超ローポリ向け • Animation Texture Baker for Unityが 個人的に一番オススメ

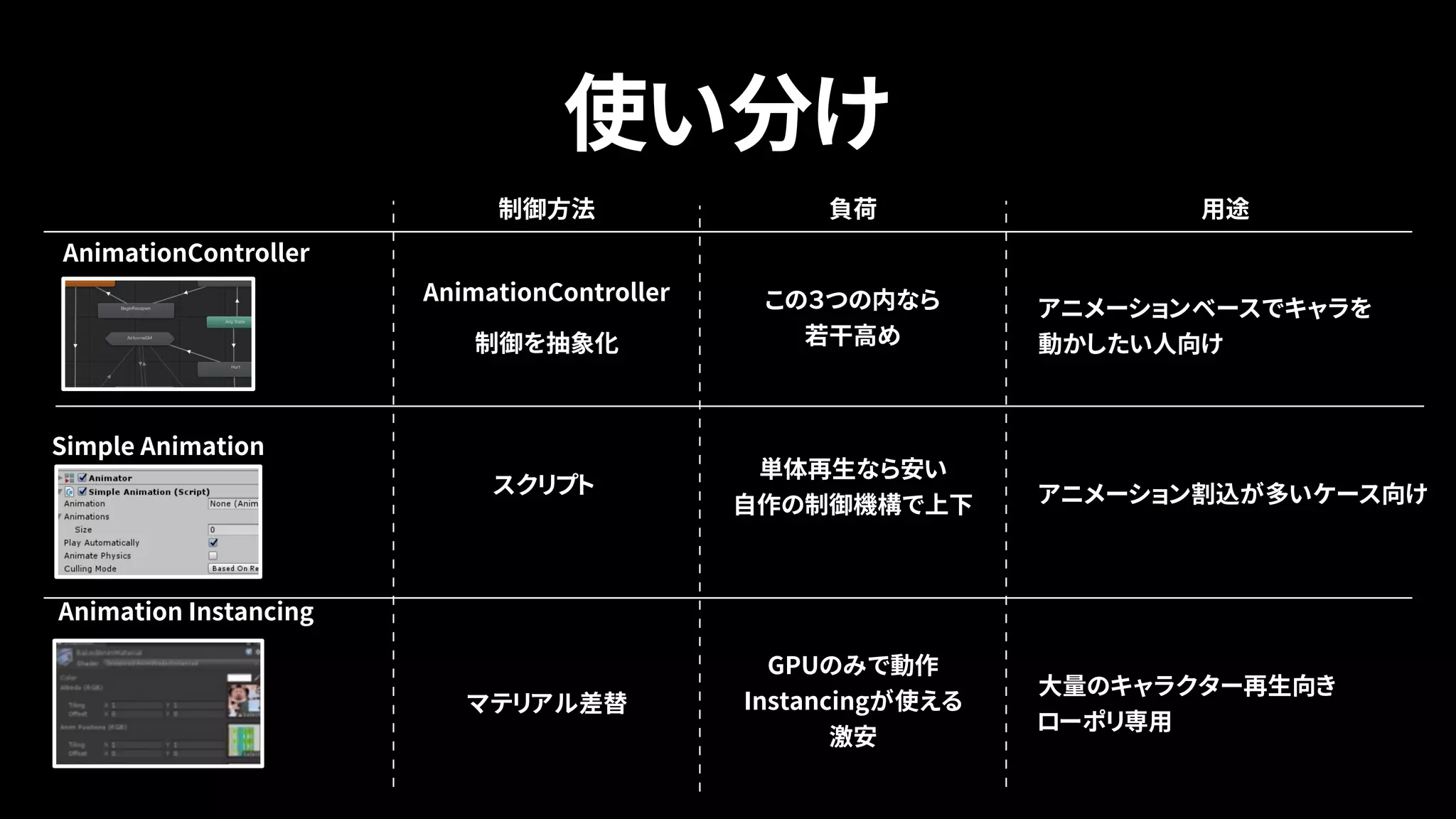

- 55. 使い分け AnimationController Simple Animation Animation Instancing 制御方法負荷 用途 AnimationController スクリプト マテリアル差替 この３つの内なら 若干高め 単体再生なら安い 自作の制御機構で上下 GPUのみで動作 Instancingが使える 激安 制御を抽象化 大量のキャラクター再生向き ローポリ専用 アニメーションベースでキャラを 動かしたい人向け アニメーション割込が多いケース向け
- 56.
- 57.

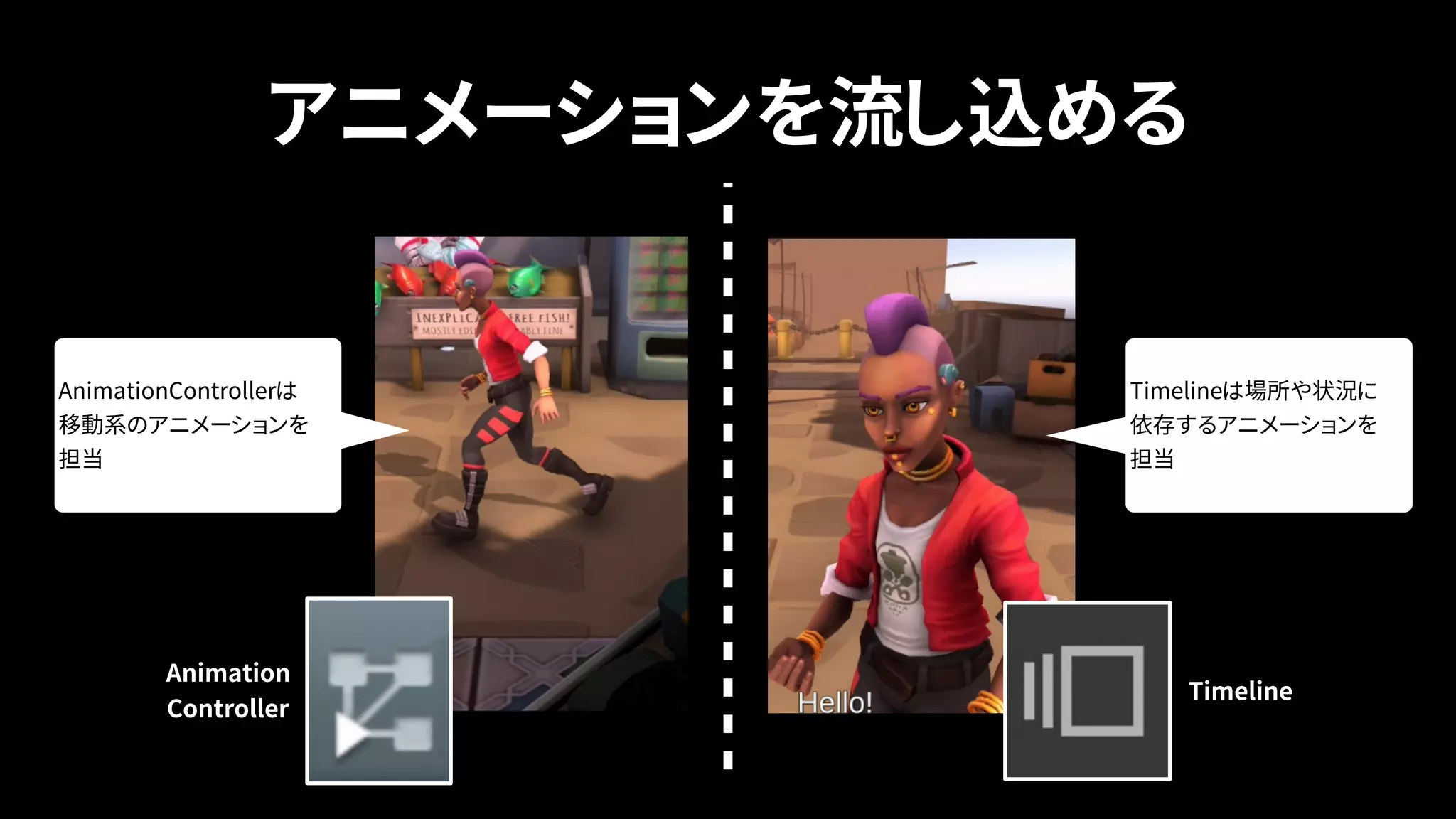

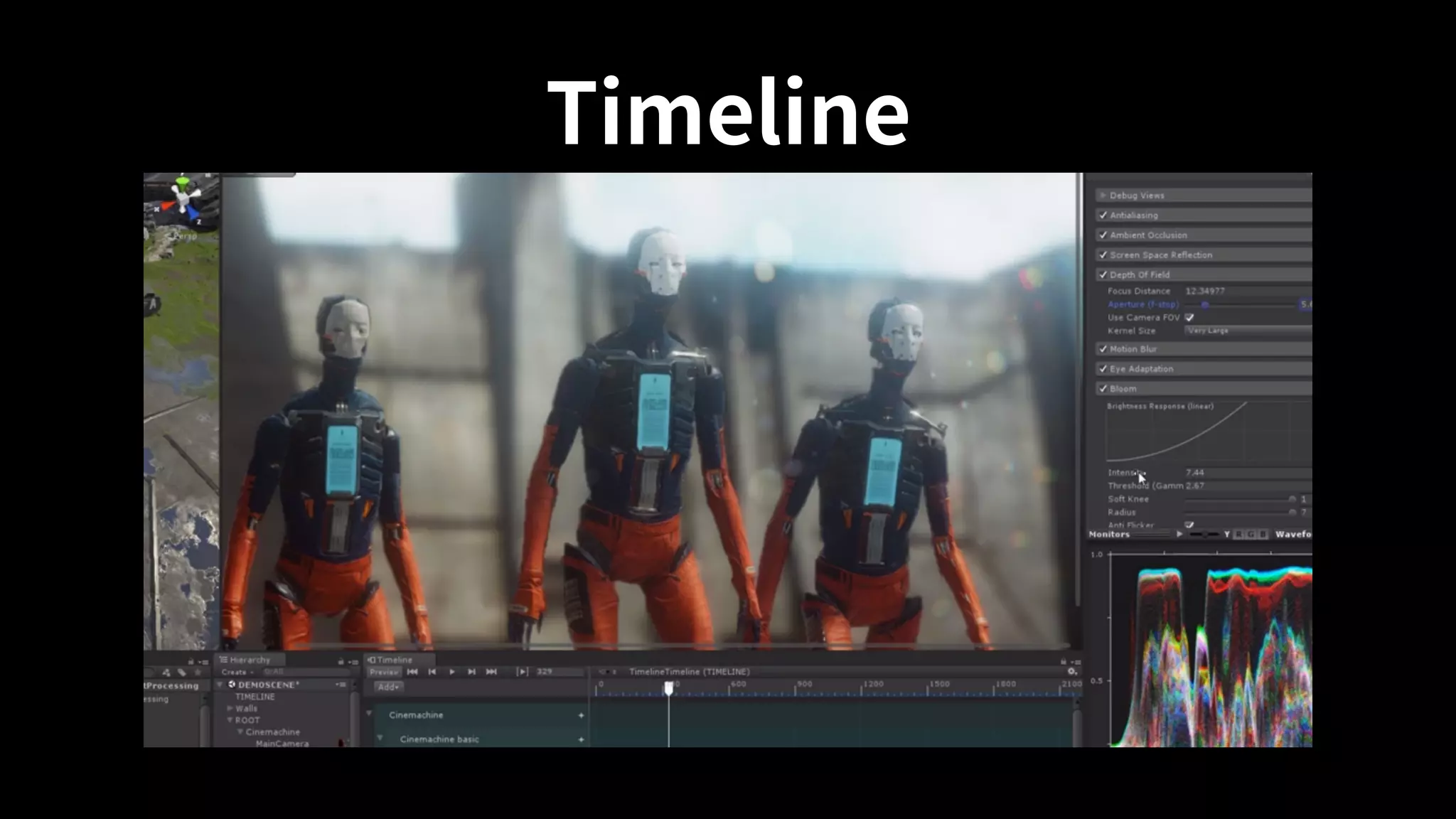

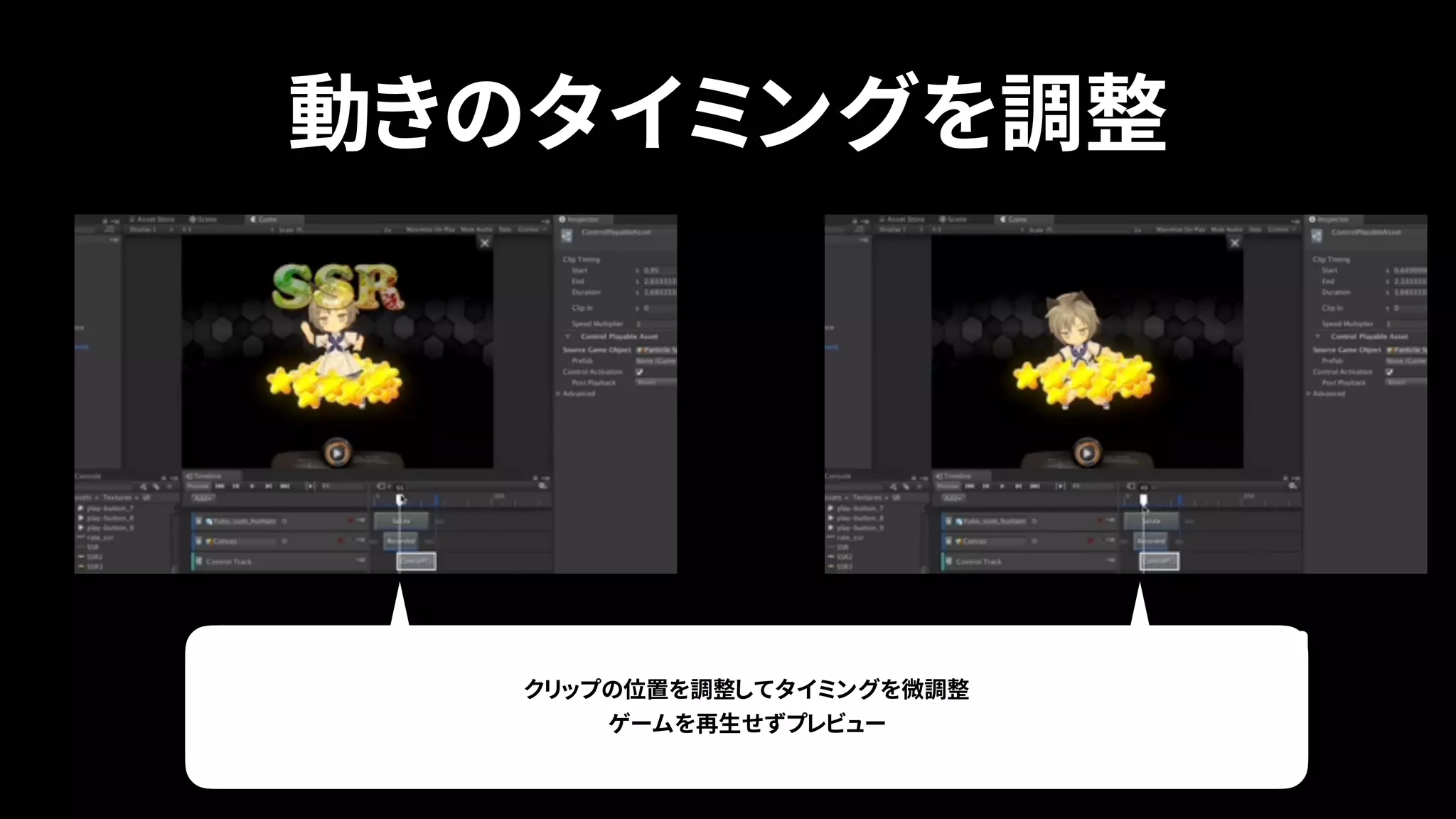

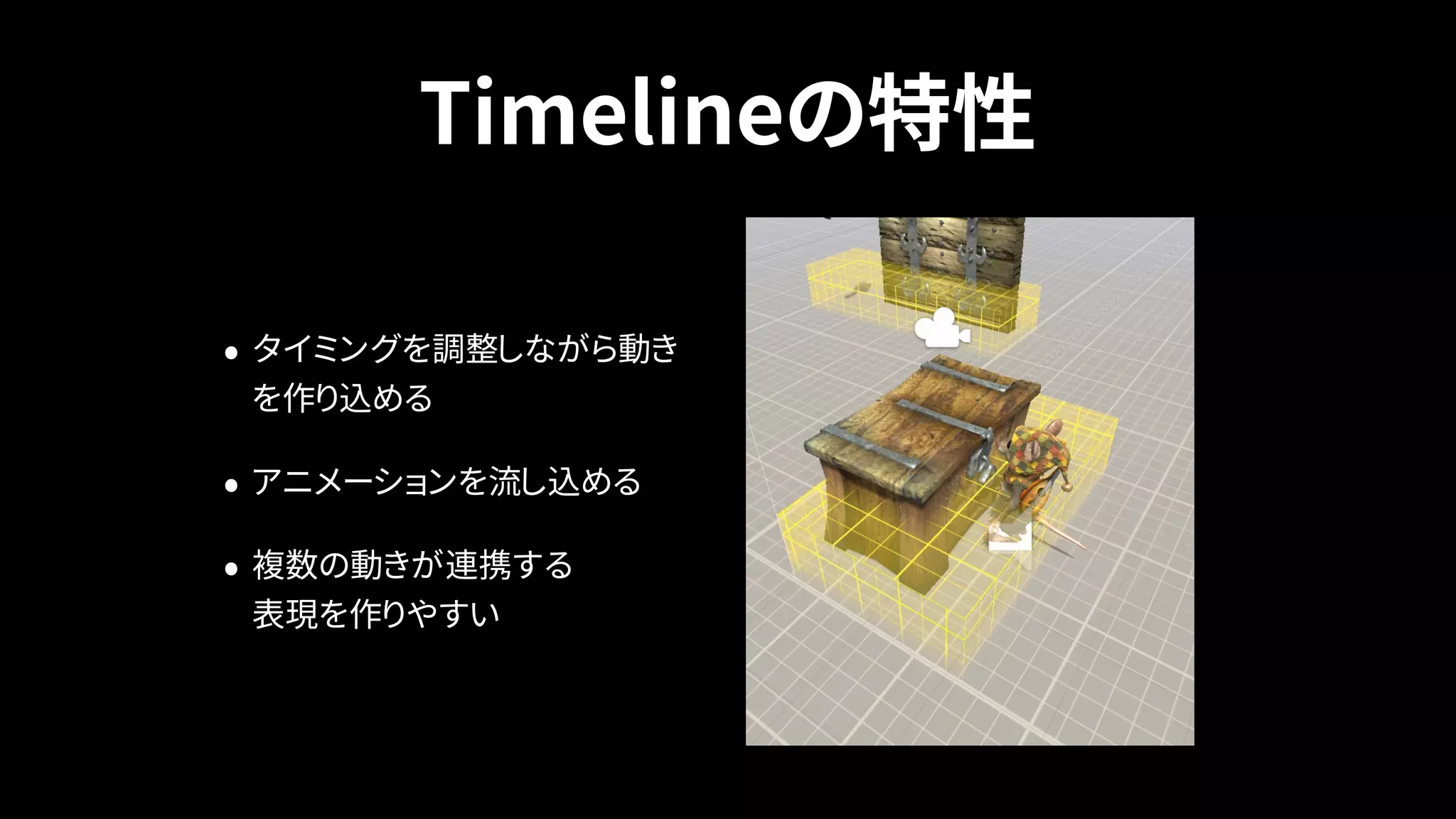

- 58. Timelineの特性 • タイミングを調整しながら動き を作り込める • アニメーションを流し込める •複数の動きが連携する 表現を作りやすい

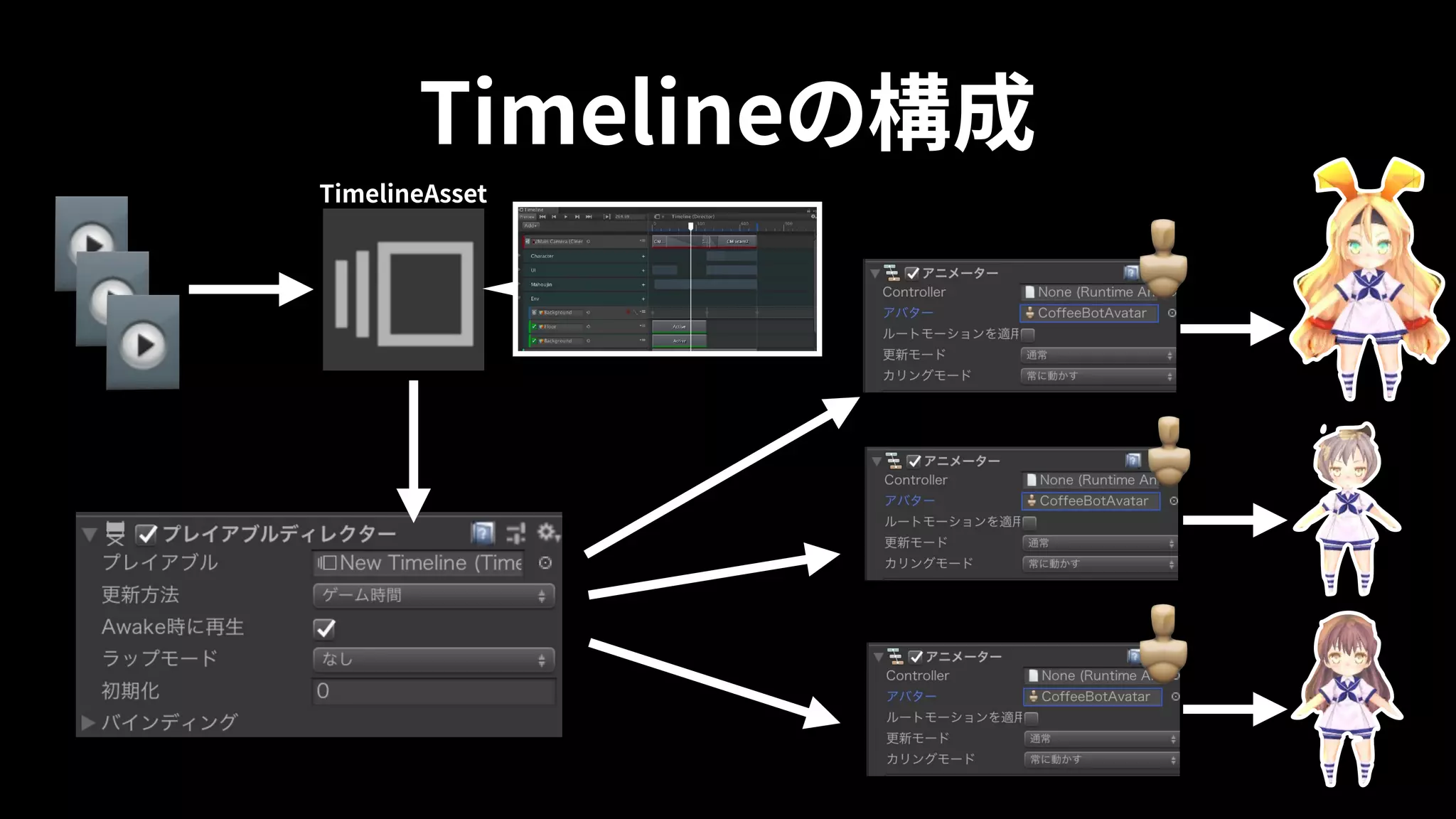

- 59.
- 60.

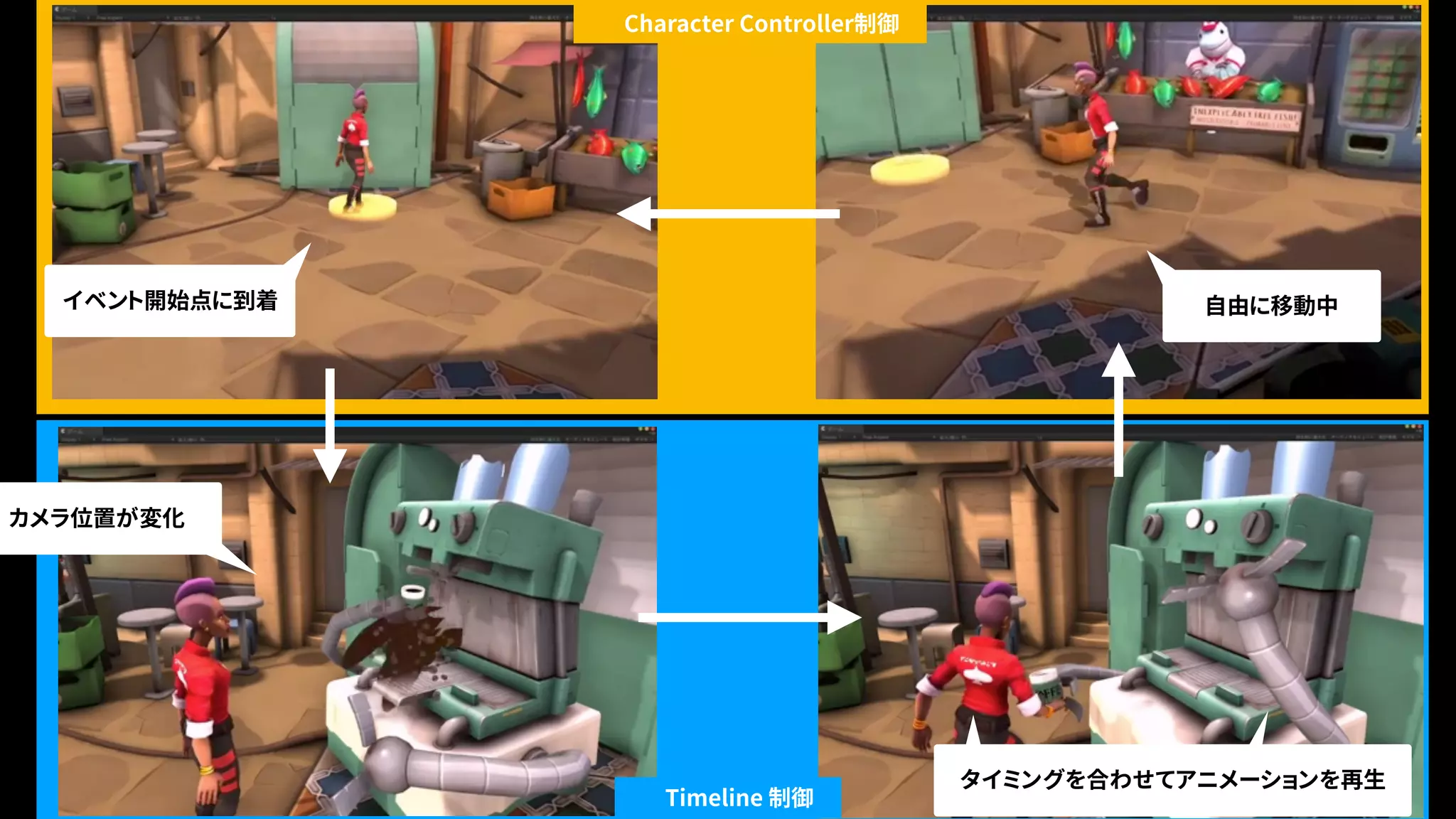

- 61.

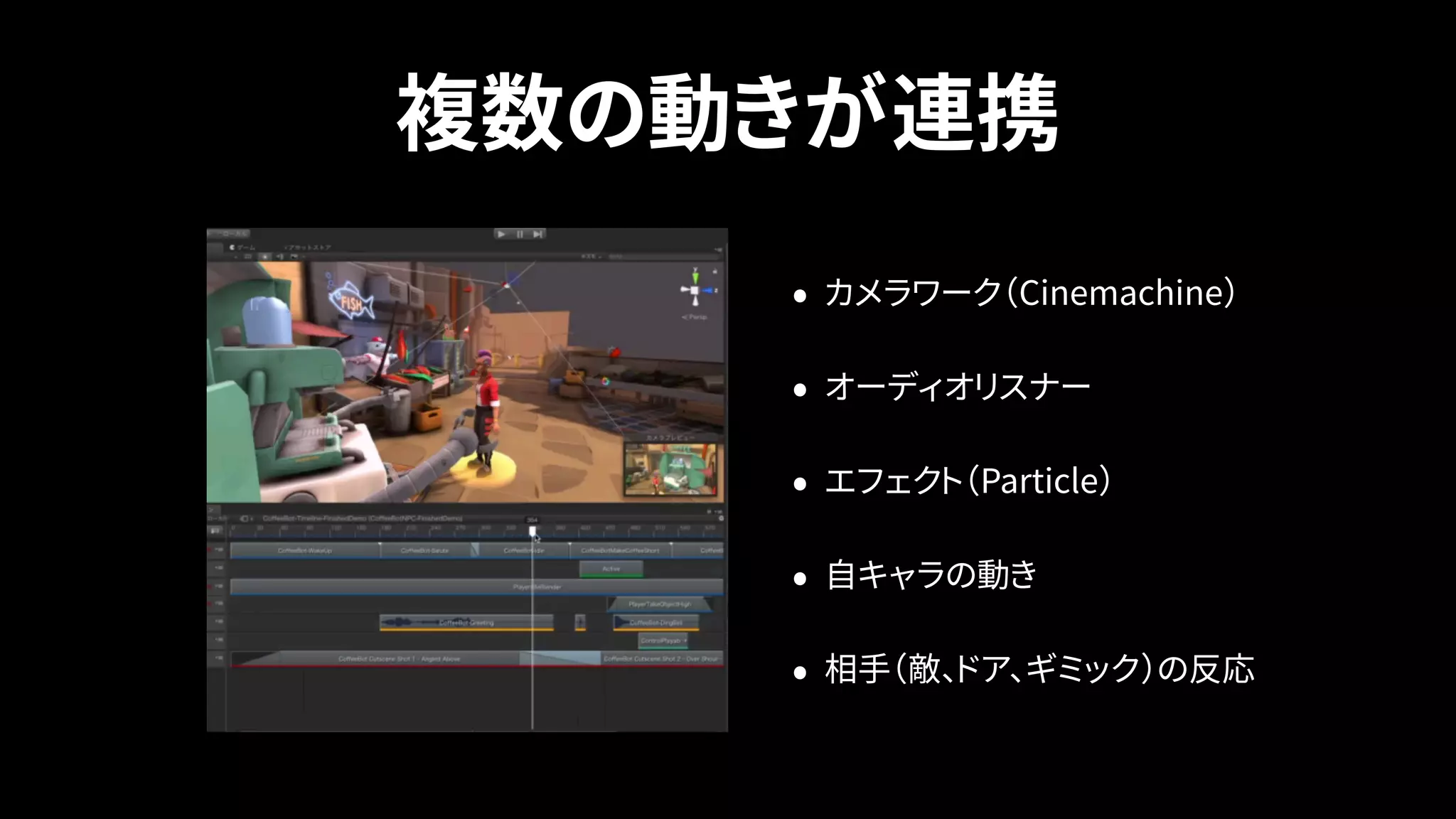

- 62. 複数の動きが連携 • カメラワーク（Cinemachine） • オーディオリスナー •エフェクト（Particle） • 自キャラの動き • 相手（敵、ドア、ギミック）の反応

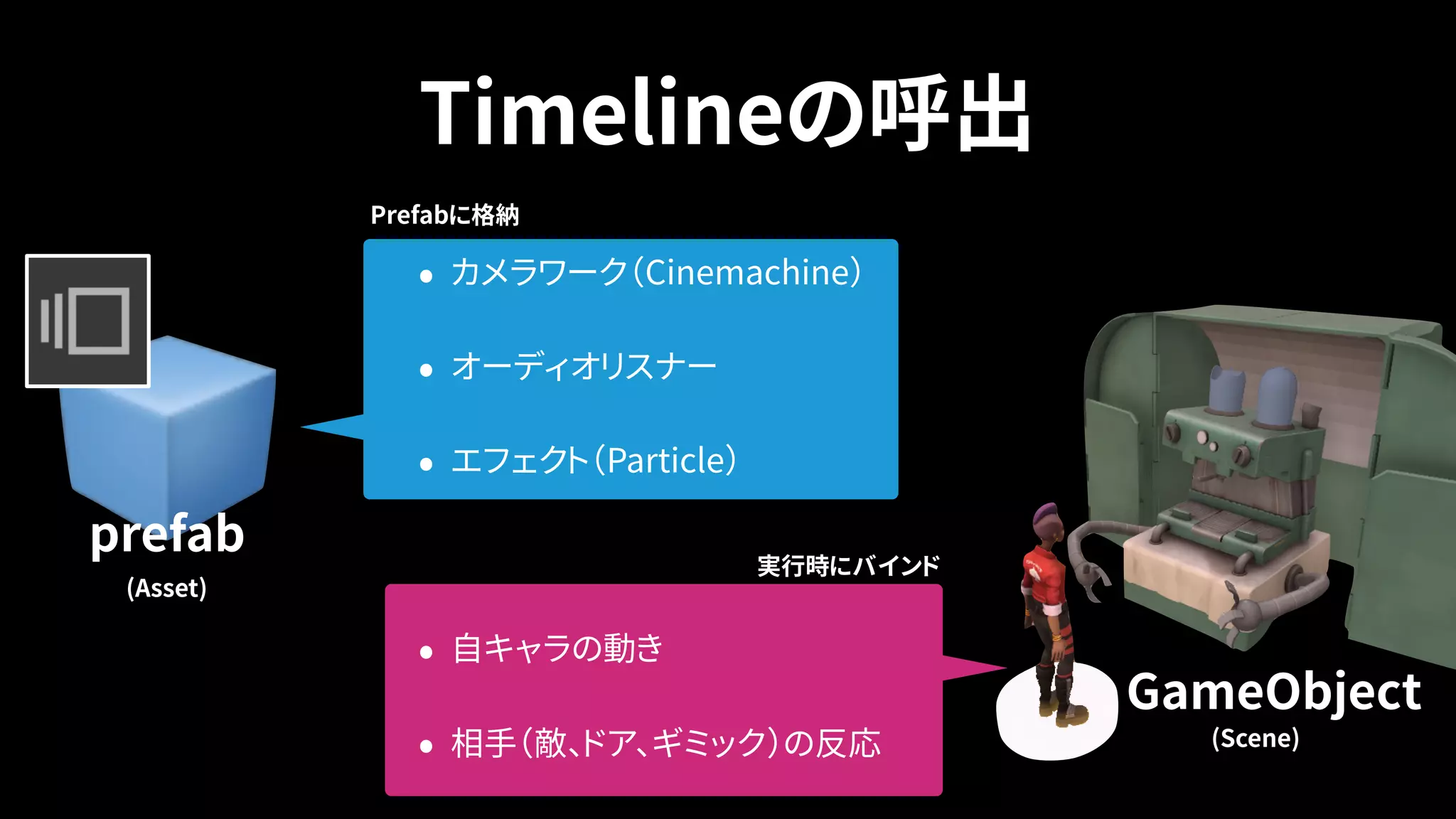

- 63. Timelineの呼出 prefab • カメラワーク（Cinemachine） • オーディオリスナー •エフェクト（Particle） • 自キャラの動き • 相手（敵、ドア、ギミック）の反応 (Asset) GameObject (Scene) Prefabに格納 実行時にバインド
- 64.
- 65.

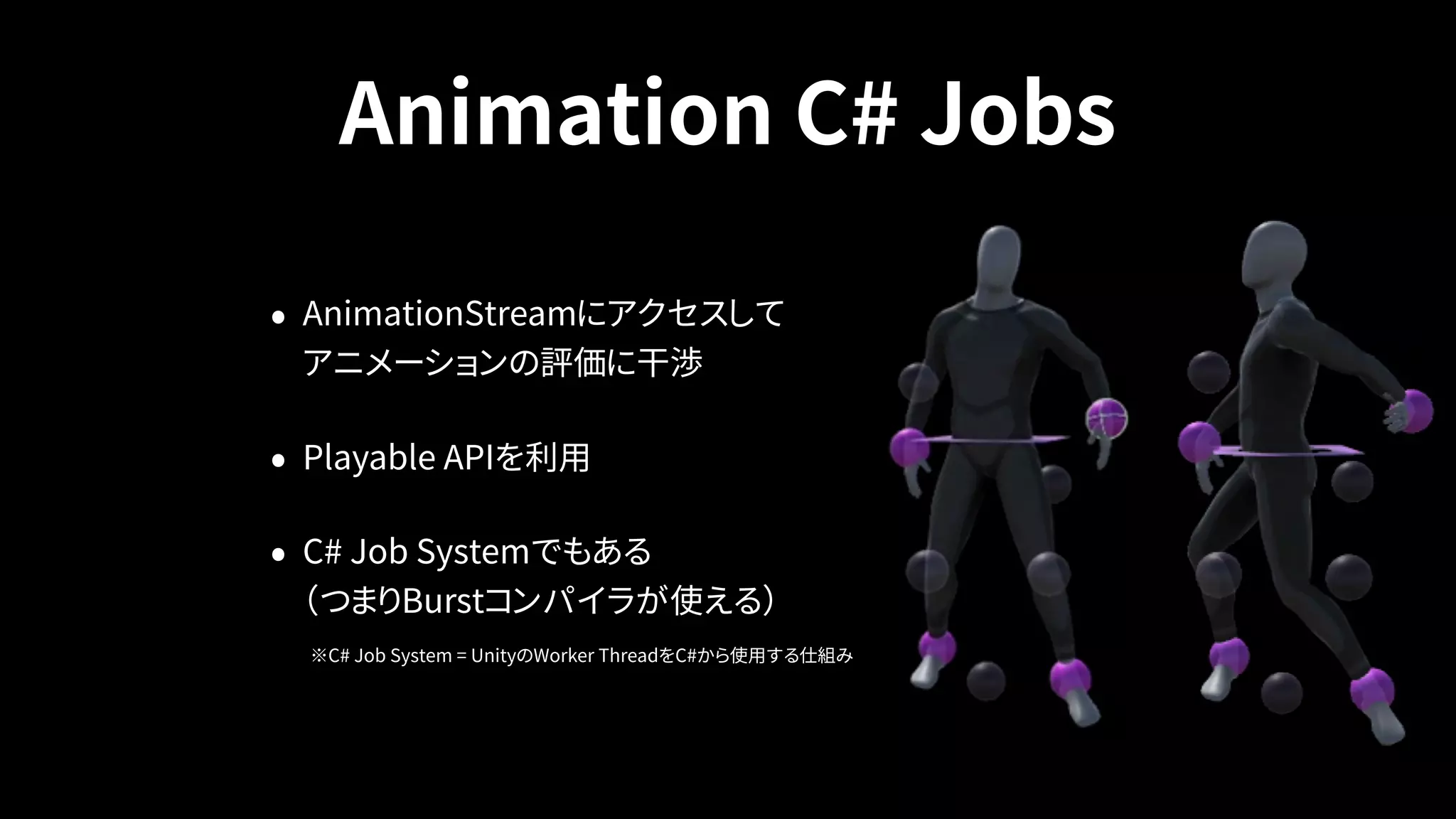

- 66. Animation C# Jobs •AnimationStreamにアクセスして アニメーションの評価に干渉 • Playable APIを利用 • C# Job Systemでもある （つまりBurstコンパイラが使える） ※C# Job System = UnityのWorker ThreadをC#から使用する仕組み

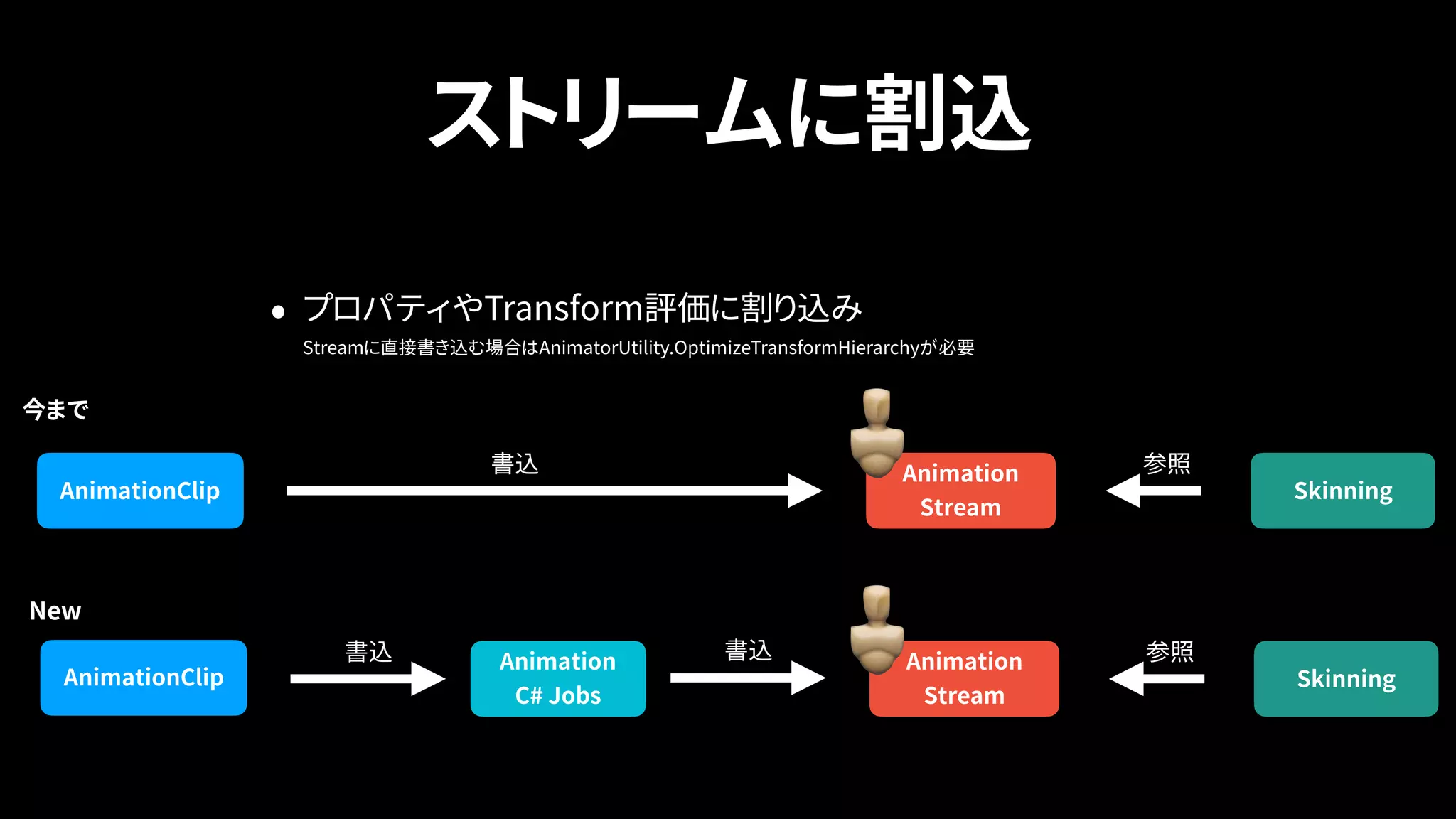

- 67. ストリームに割込 • プロパティやTransform評価に割り込み Streamに直接書き込む場合はAnimatorUtility.OptimizeTransformHierarchyが必要 AnimationClip Skinning Animation Stream 書込参照 今まで Skinning Animation Stream 書込 参照Animation C# Jobs 書込 New AnimationClip

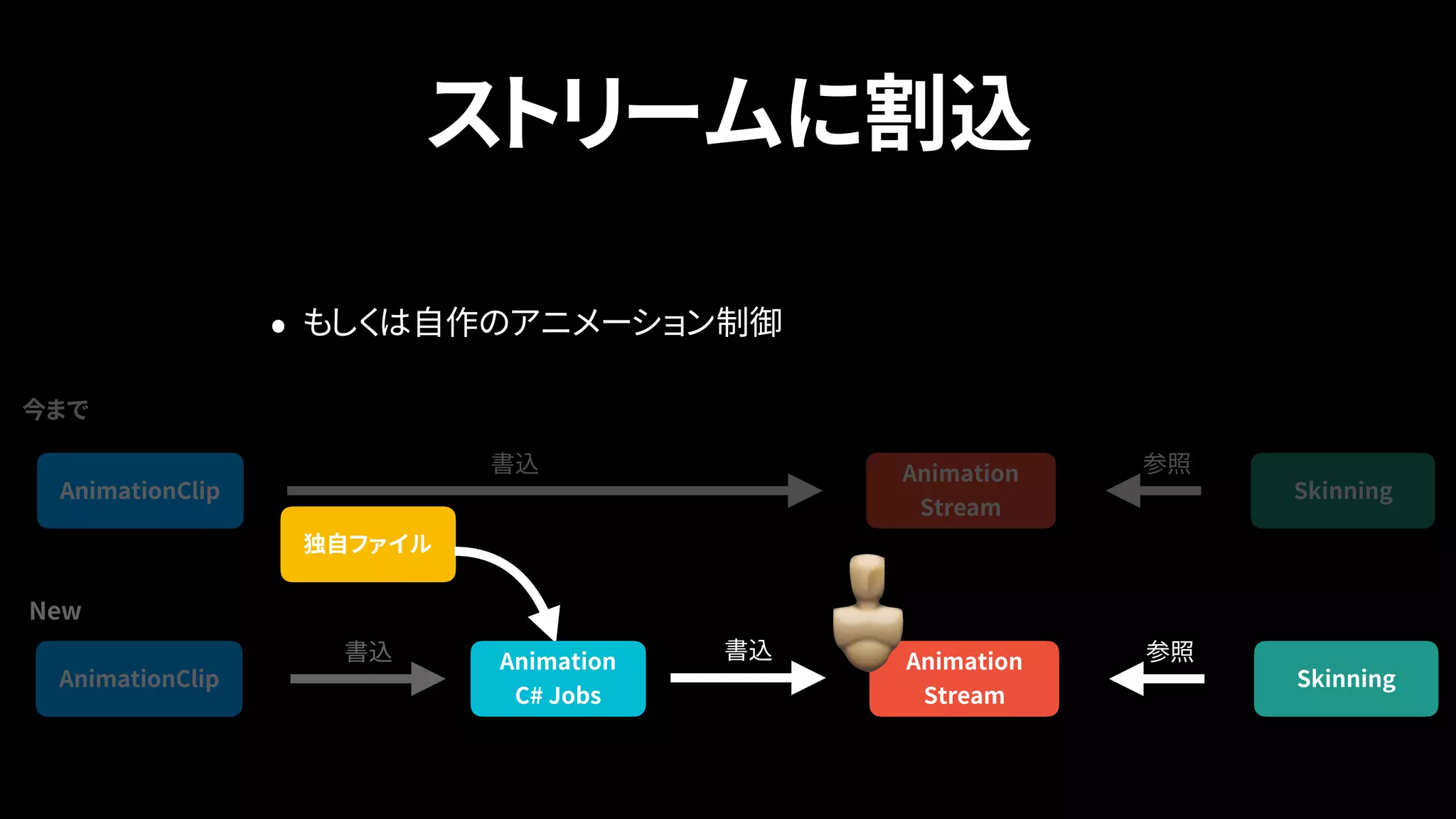

- 68. ストリームに割込 • もしくは自作のアニメーション制御 Skinning Animation Stream 書込 参照 Skinning Animation Stream 書込参照書込 今まで New 独自ファイル Animation C# Jobs AnimationClip AnimationClip

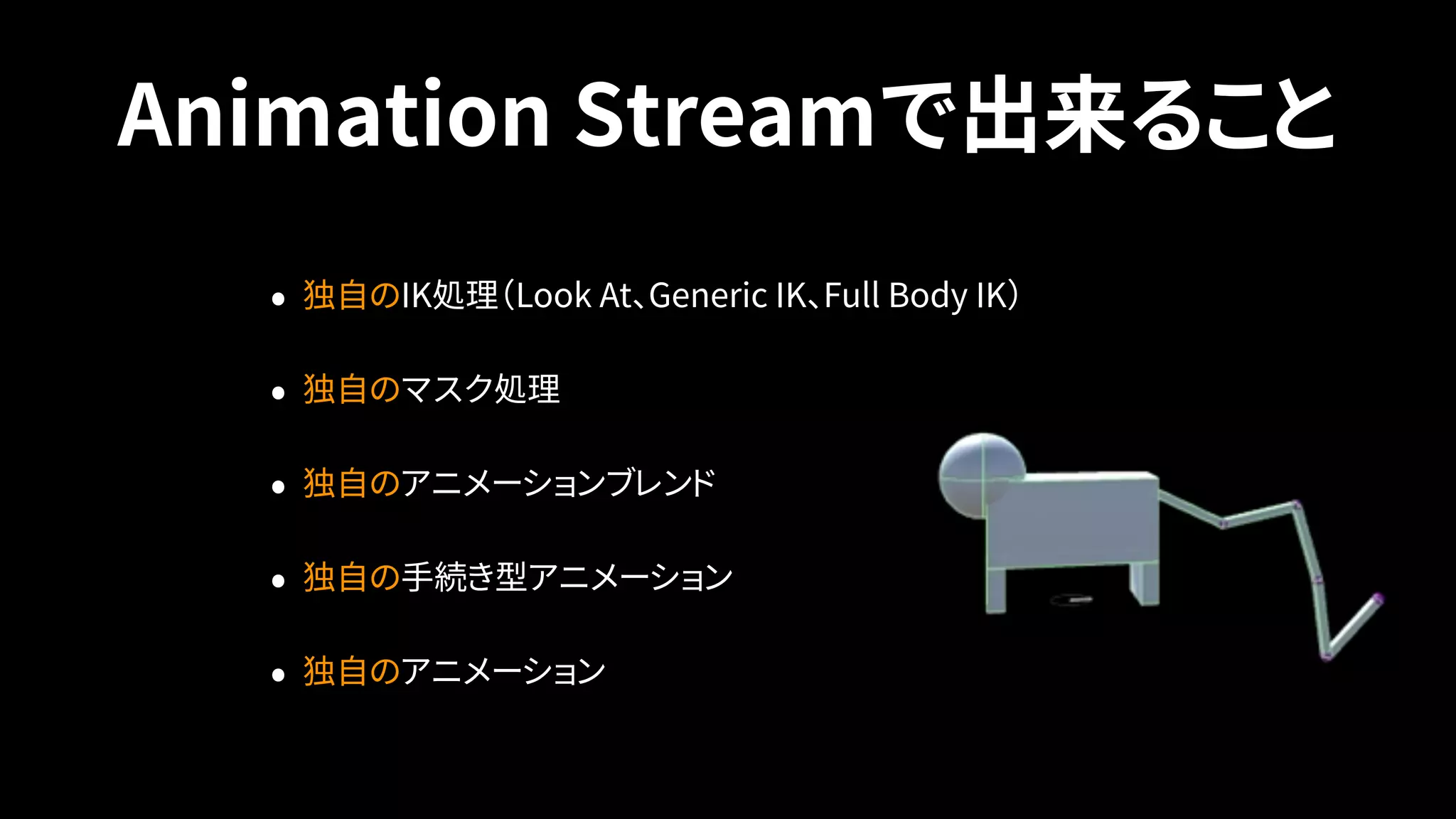

- 69. Animation Streamで出来ること • 独自のIK処理（LookAt、Generic IK、Full Body IK） • 独自のマスク処理 • 独自のアニメーションブレンド • 独自の手続き型アニメーション • 独自のアニメーション

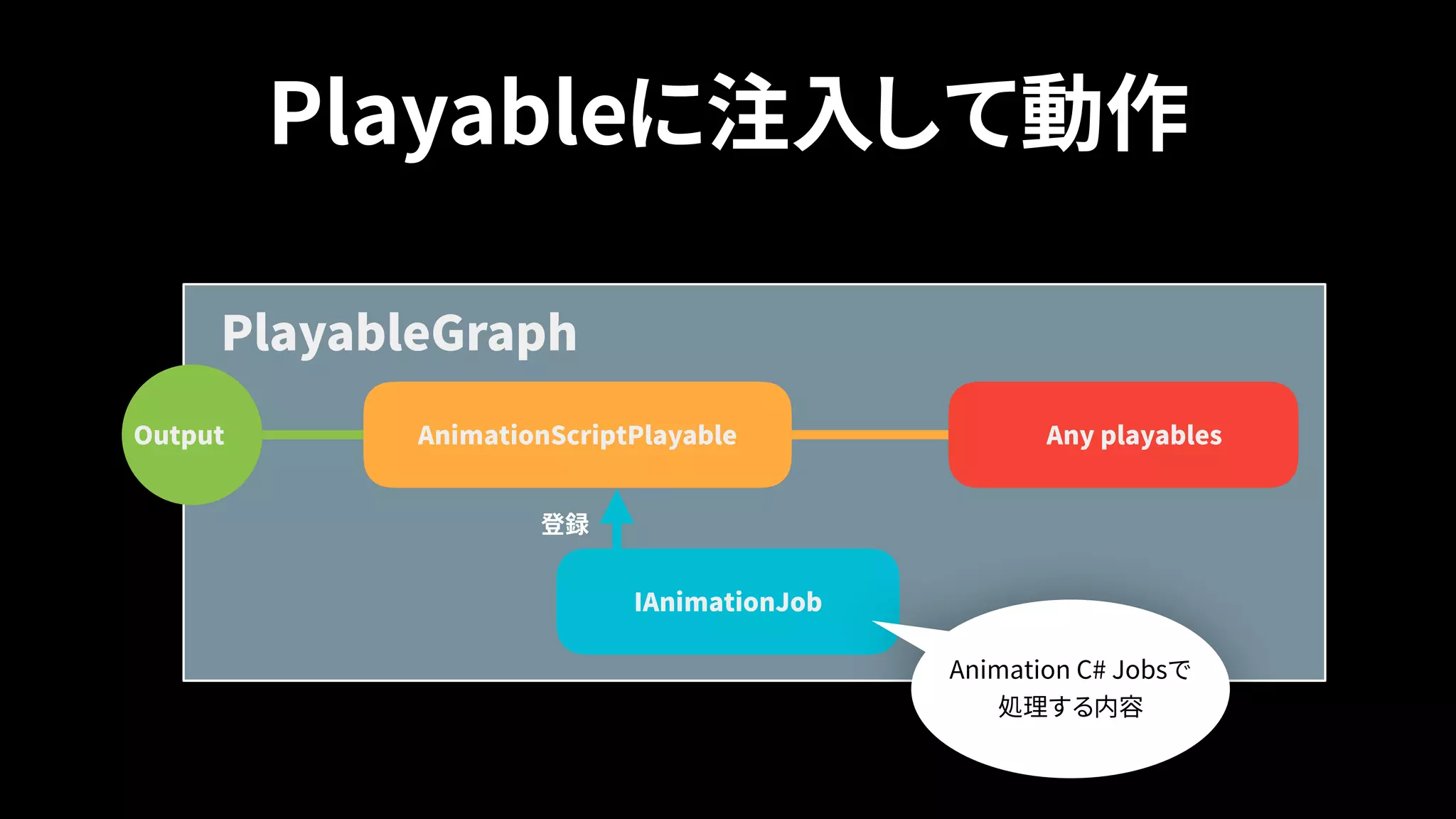

- 70. Playableに注入して動作 PlayableGraph Output AnimationScriptPlayable Anyplayables IAnimationJob Animation C# Jobsで 処理する内容 登録
- 71. Animation Stream Animation C# Jobの流れ output Transform StreamHandle Property Stream Handle IAnimationJob Transform Scene Handle Animation Stream Clip Animation Stream Avatarの認識する オブジェクトの子Transform Avatarの認識する オブジェクトのプロパティ Avatarの認識していない Transform

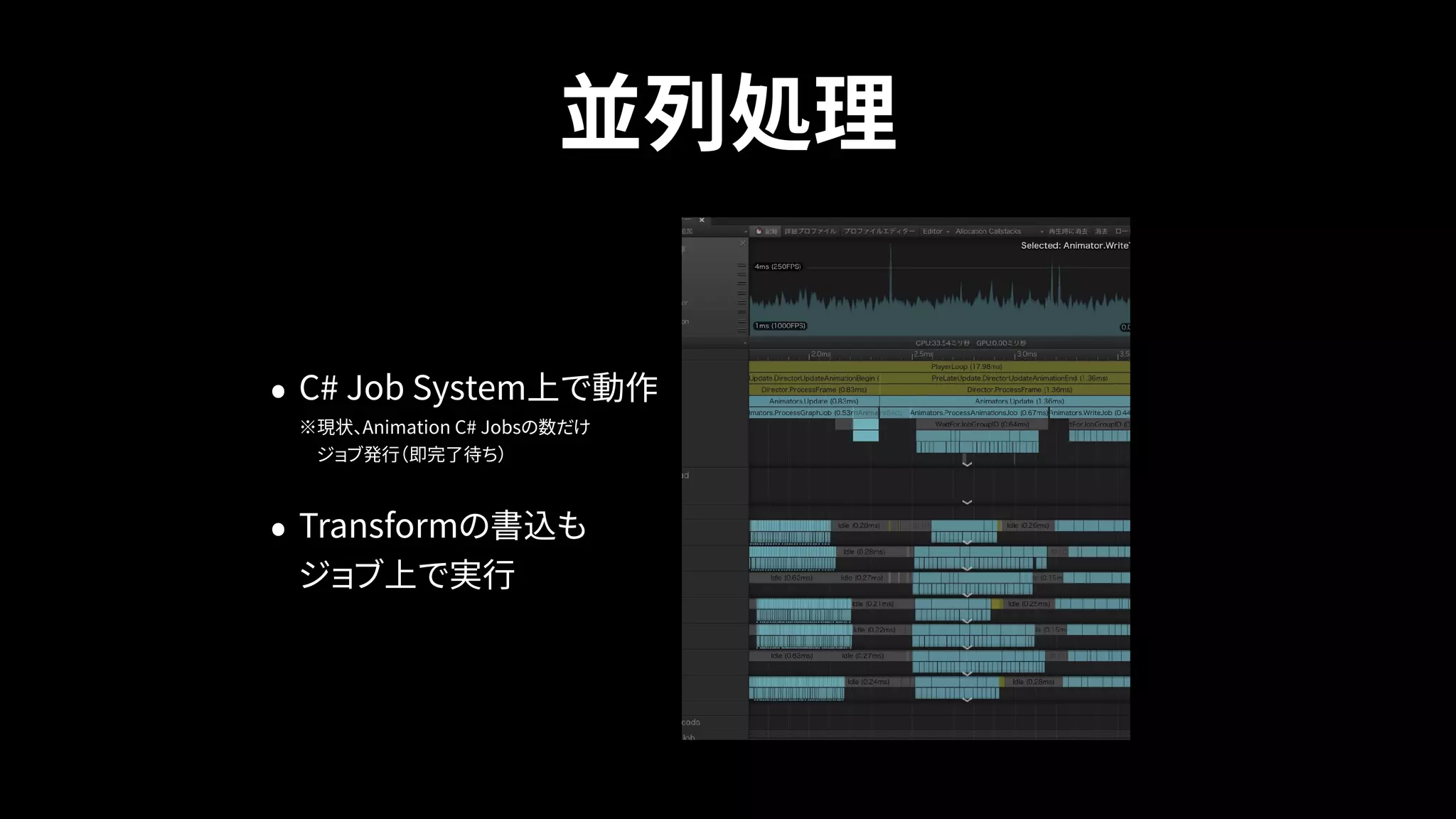

- 72. 並列処理 • C# JobSystem上で動作 ※現状、Animation C# Jobsの数だけ ジョブ発行（即完了待ち） • Transformの書込も ジョブ上で実行
- 73.

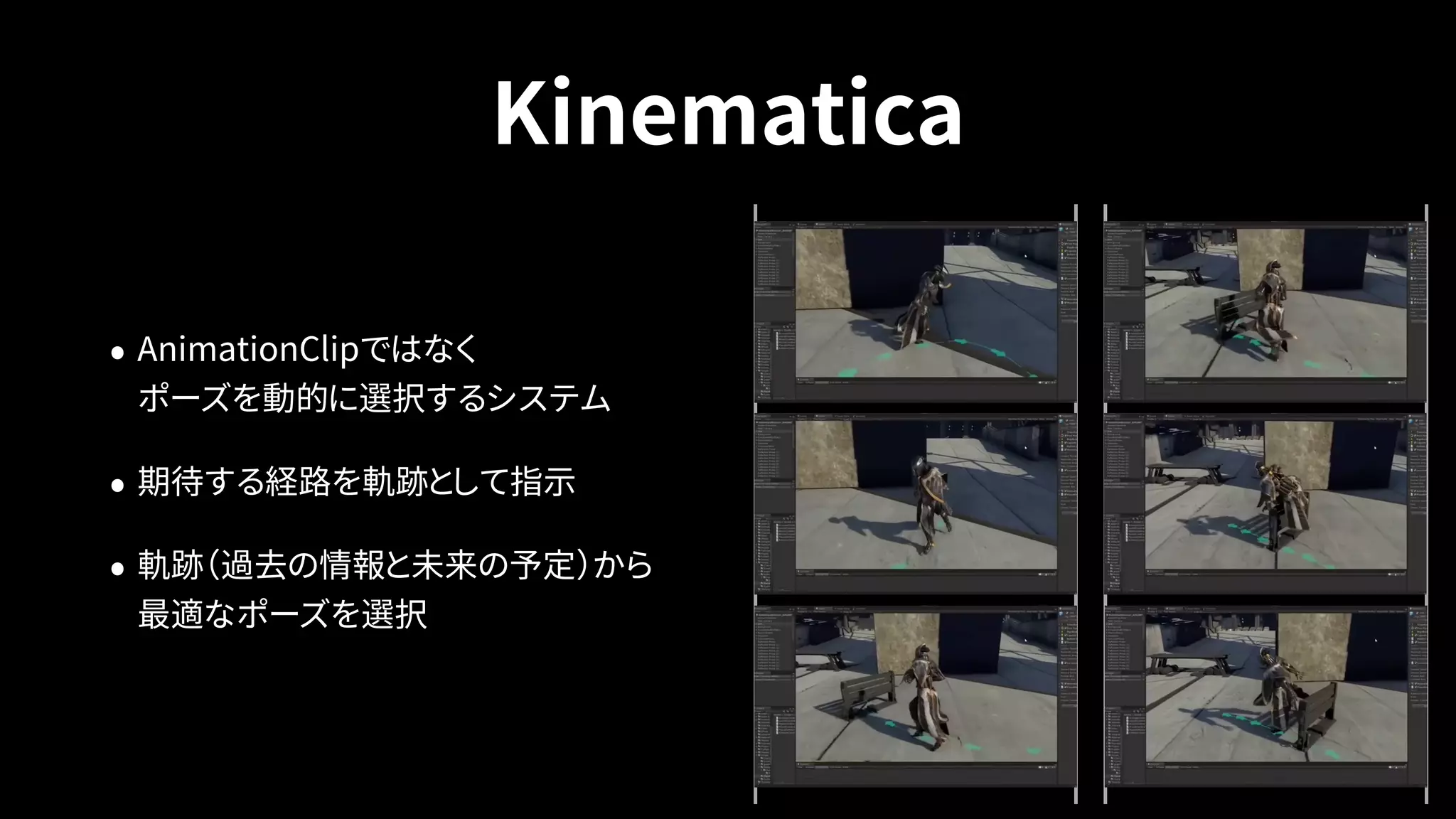

- 74. Kinematica • AnimationClipではなく ポーズを動的に選択するシステム • 期待する経路を軌跡として指示 •軌跡（過去の情報と未来の予定）から 最適なポーズを選択
- 75.
- 76.

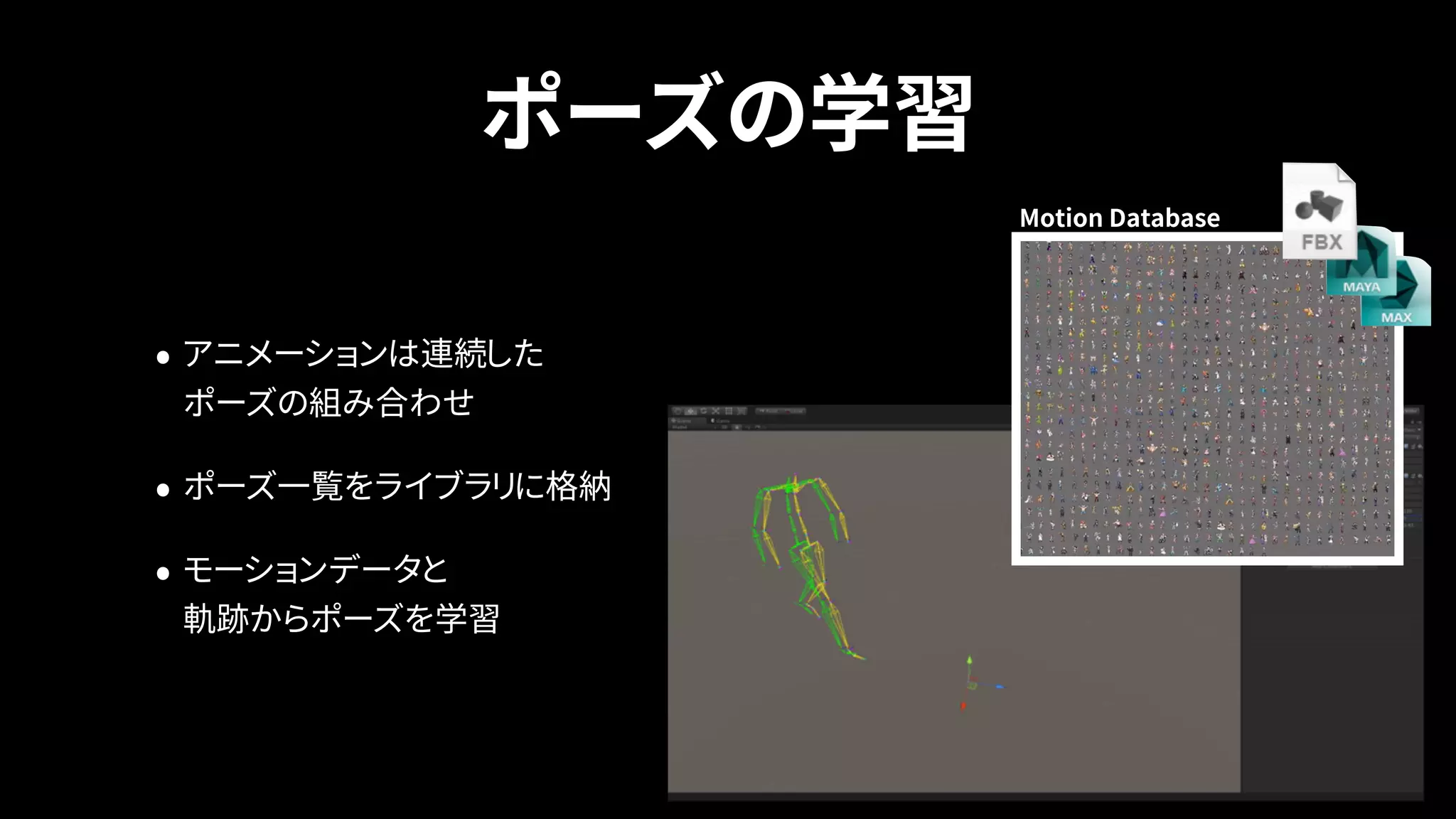

- 77. ポーズの学習 • アニメーションは連続した ポーズの組み合わせ • ポーズ一覧をライブラリに格納 •モーションデータと 軌跡からポーズを学習 Motion Database

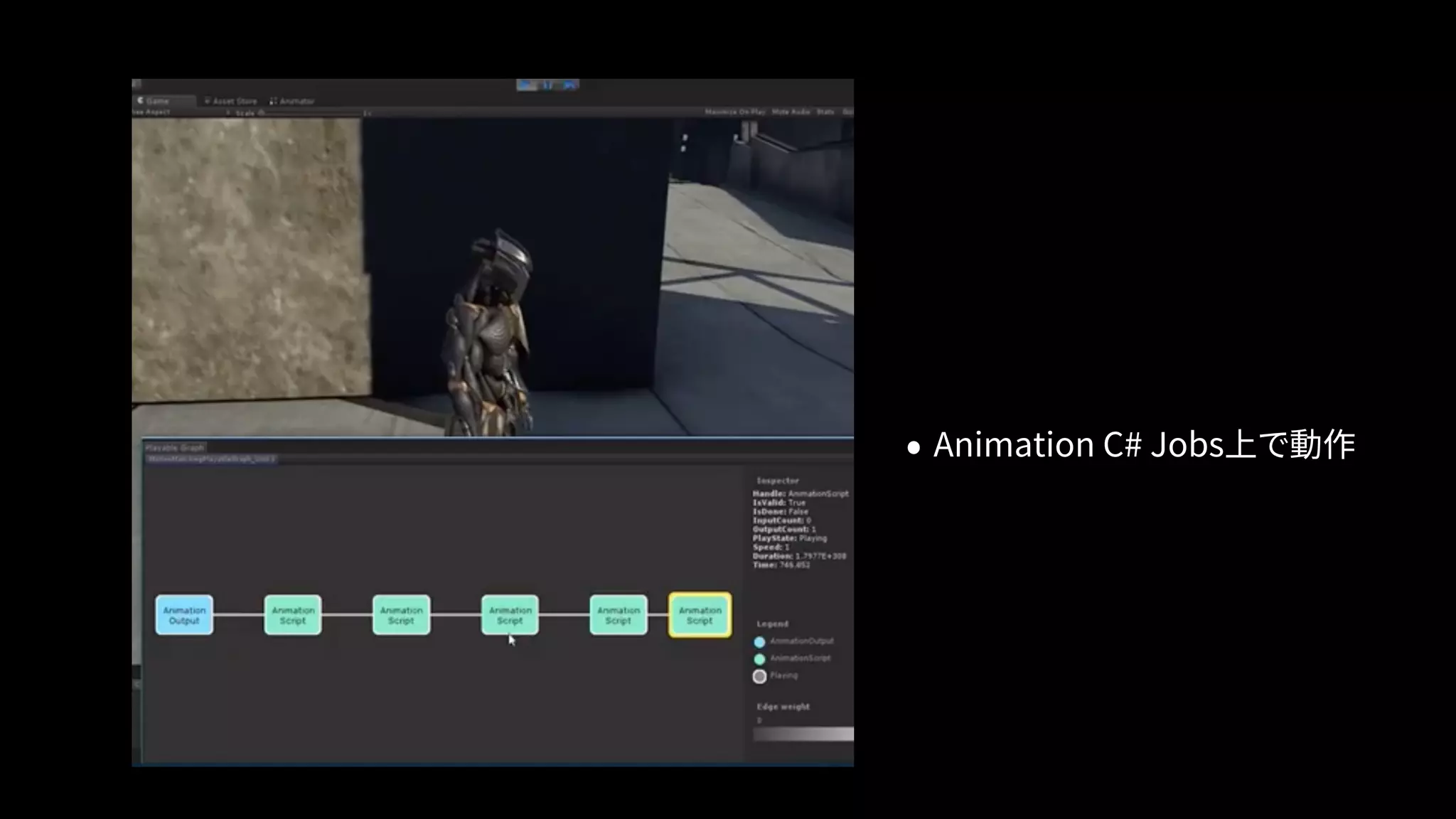

- 78. • Animation C#Jobs上で動作
- 79.

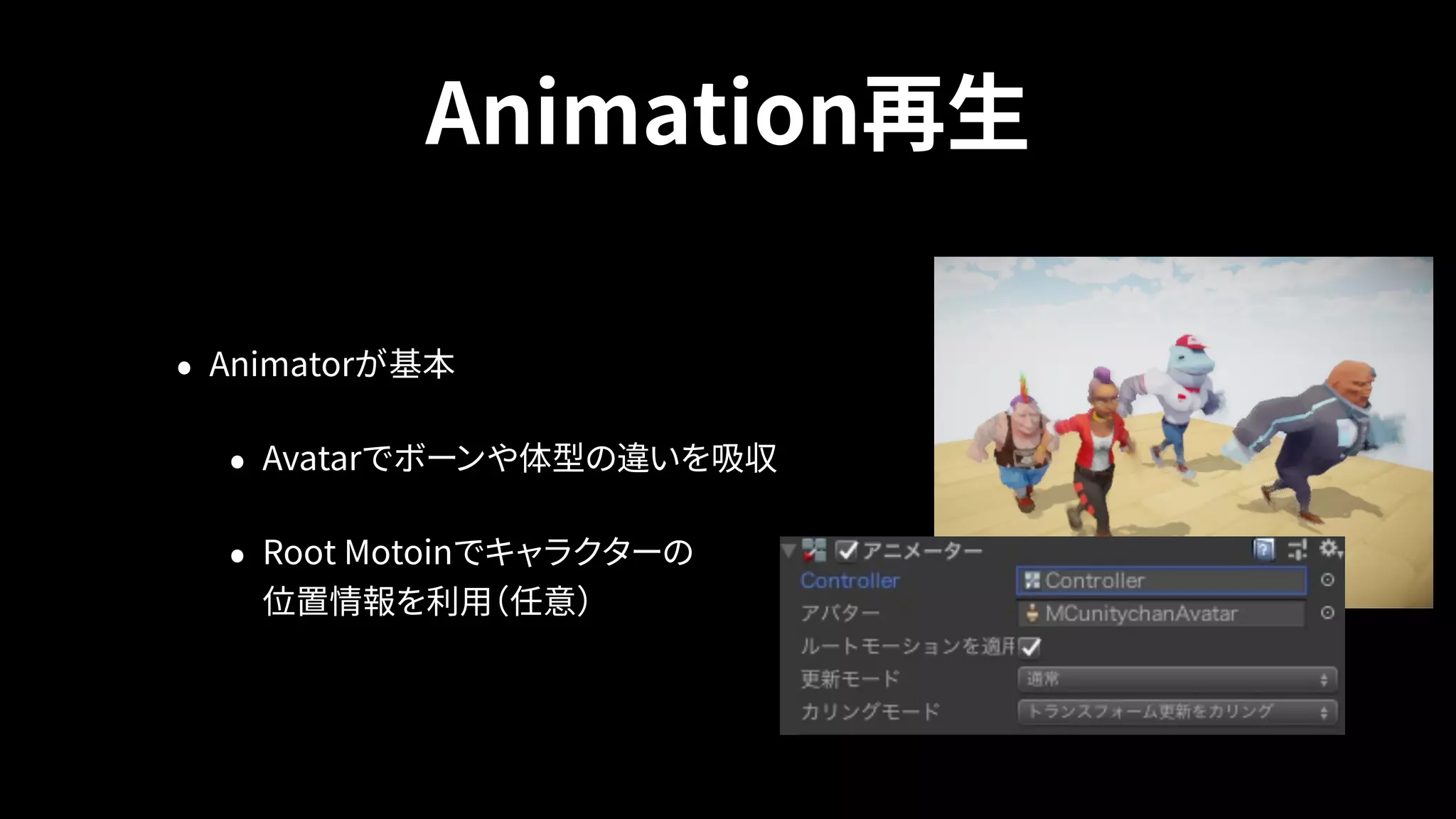

- 80. Animation再生 • Animatorが基本 • Avatarでボーンや体型の違いを吸収 •Root Motoinでキャラクターの 位置情報を利用（任意）

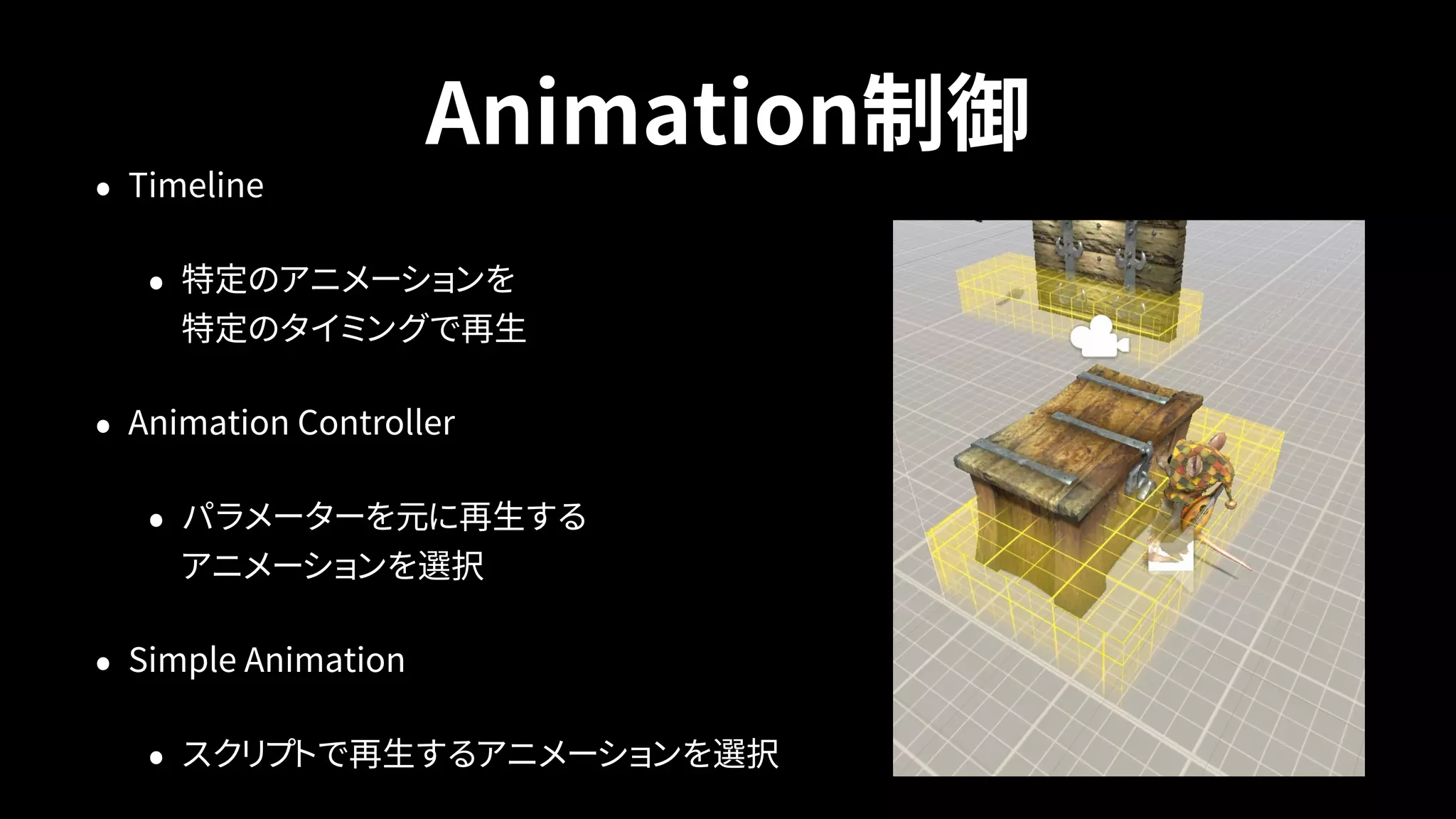

- 81. Animation制御 • Timeline • 特定のアニメーションを 特定のタイミングで再生 •Animation Controller • パラメーターを元に再生する アニメーションを選択 • Simple Animation • スクリプトで再生するアニメーションを選択

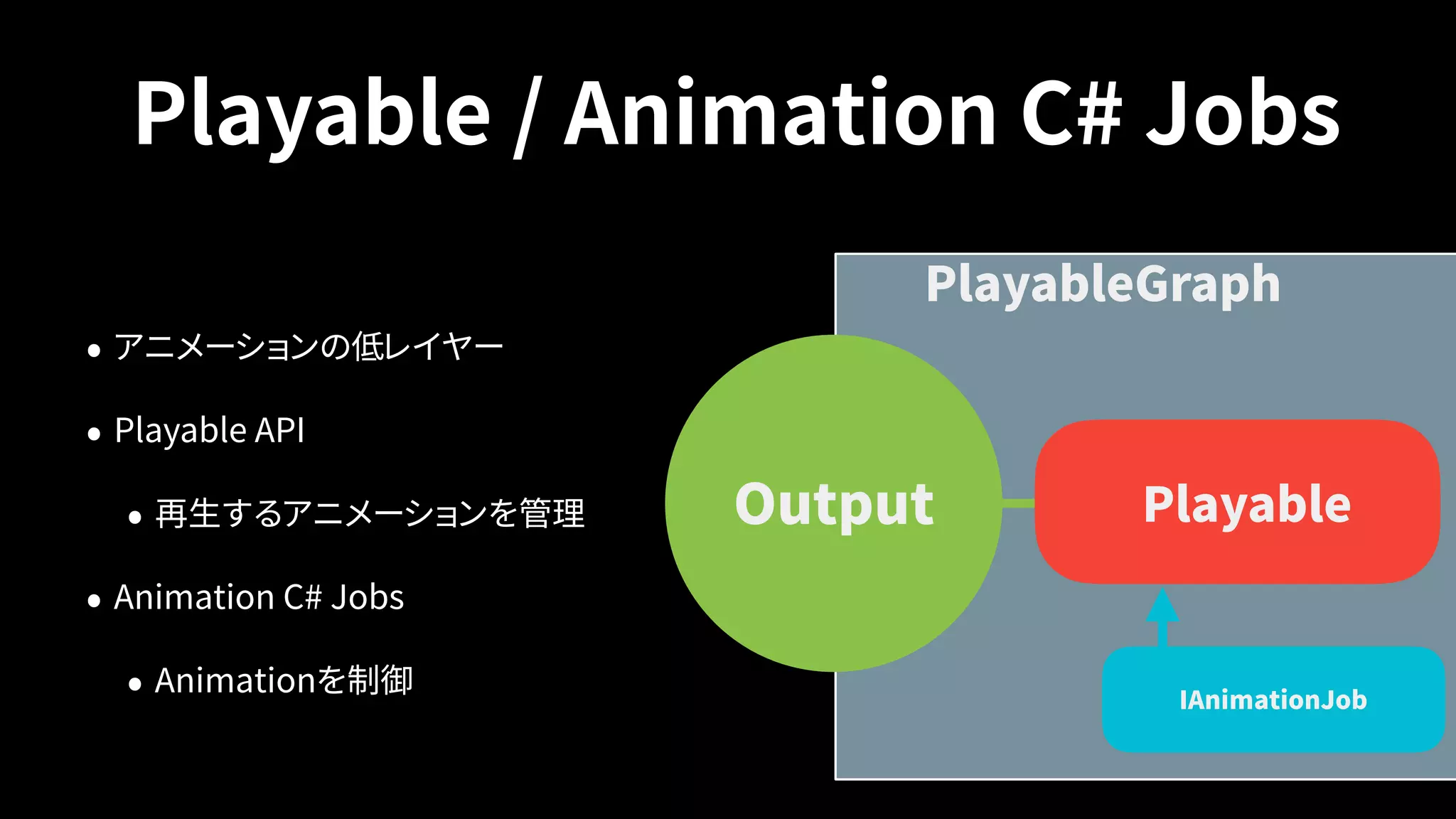

- 82. Playable / AnimationC# Jobs • アニメーションの低レイヤー • Playable API • 再生するアニメーションを管理 • Animation C# Jobs • Animationを制御 PlayableGraph PlayableOutput IAnimationJob

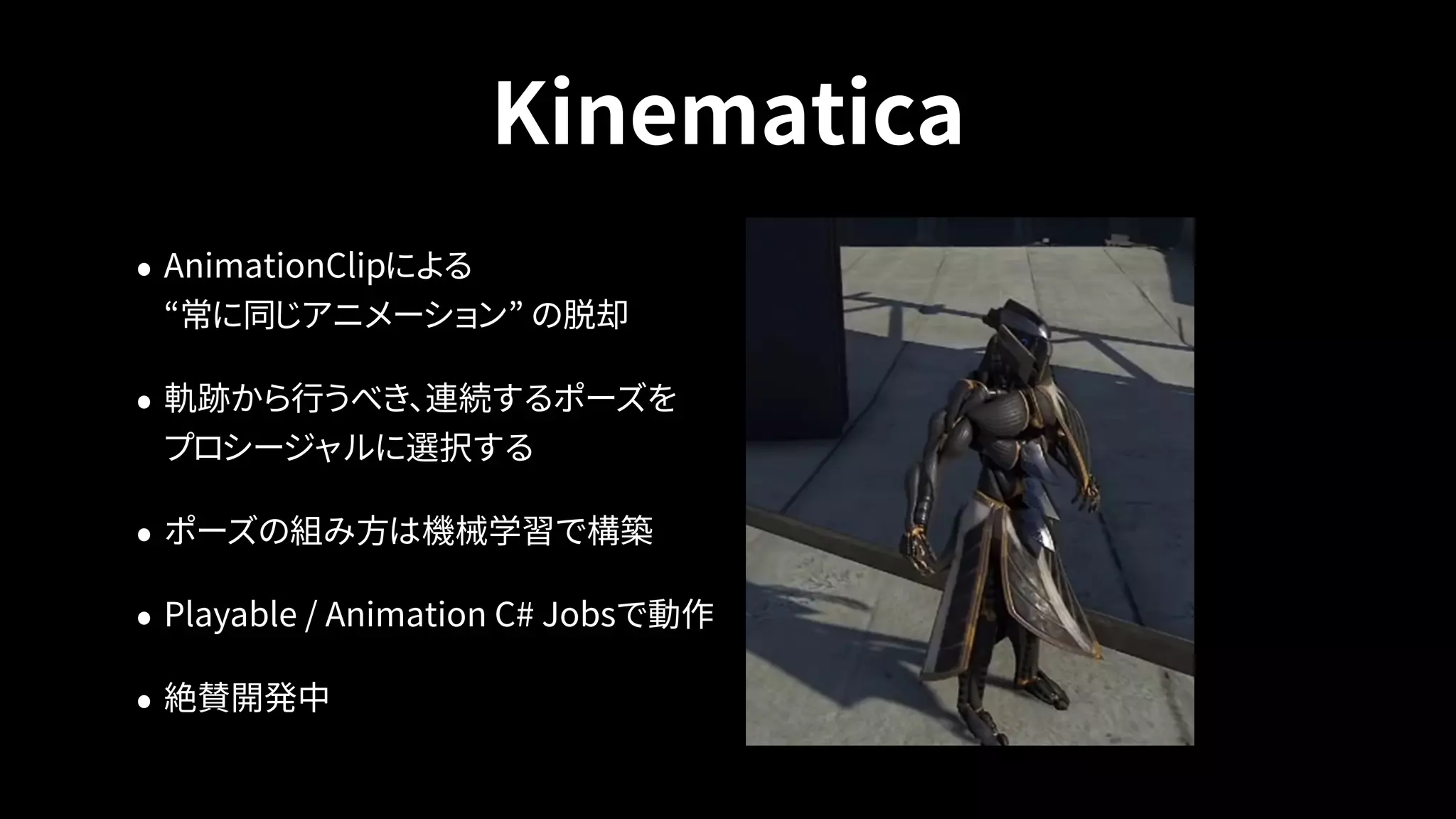

- 83. Kinematica • AnimationClipによる “常に同じアニメーション” の脱却 •軌跡から行うべき、連続するポーズを プロシージャルに選択する • ポーズの組み方は機械学習で構築 • Playable / Animation C# Jobsで動作 • 絶賛開発中
