NPRキャラクターレンダリング総結集！今こそ更なる高みを目指して | UNREAL FEST EXTREME 2020 WINTER
講演アーカイブ：https://www.youtube.com/playlist?list=PLr_Cbd4sUDTzxG9a4TrU0Rg6-ApCJBCsI 講演内容： 昨今あらゆるゲームやアニメにおいて、NPR、セルシェーダー、トゥーンレンダリングなどが使われるようになりましたが、この講演ではそれらの技術を総結集し、可能な限り高みを目指した表現についてをぜひ共有したいと思います。UE4で実現可能なリッチな表現を活かしたカッコいいキャラクターを目指したい方にぜひ聞いていただきたいです。 講演者： 中村 匡彦(株式会社Indie-us Games 代表取締役) UNREAL FEST EXTREME 2020 WINTER 再生リスト https://www.youtube.com/playlist?list=PLr_Cbd4sUDTzxG9a4TrU0Rg6-ApCJBCsI https://unrealengine.jp/unrealfest/ #ue4fest
More Related Content
![[CEDEC2017] UE4プロファイリングツール総おさらい（グラフィクス編）](https://cdn.slidesharecdn.com/ss_thumbnails/ue4profilingbasiccedec2017-170831013144-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to NPRキャラクターレンダリング総結集！今こそ更なる高みを目指して | UNREAL FEST EXTREME 2020 WINTER
NPRキャラクターレンダリング総結集！今こそ更なる高みを目指して | UNREAL FEST EXTREME 2020 WINTER
- 1.
- 2. #ue4fest#ue4fest 中村 匡彦 株式会社Indie-us Games代表&クリエイター 自称Unreal Engineの何でも屋。 Unreal Fest登壇過去最多。 初の自社開発インディーゲーム TrinitySを絶賛開発中！ 自己紹介

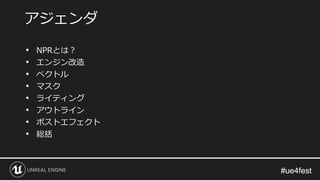

- 3. #ue4fest#ue4fest • NPRとは？ • エンジン改造 •ベクトル • マスク • ライティング • アウトライン • ポストエフェクト • 総括 アジェンダ
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.

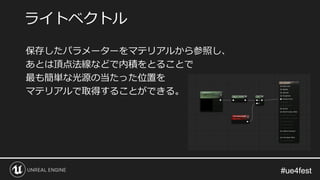

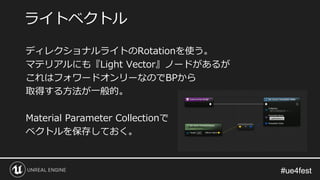

- 24. #ue4fest#ue4fest ディレクショナルライトのRotationを使う。 マテリアルにも『Light Vector』ノードがあるが これはフォワードオンリーなのでBPから 取得する方法が一般的。 Material ParameterCollectionで ベクトルを保存しておく。 ライトベクトル
- 25.
- 26.
- 27.
- 28.
- 29.

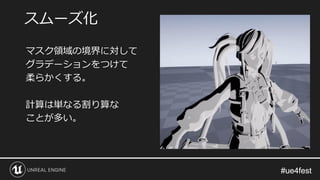

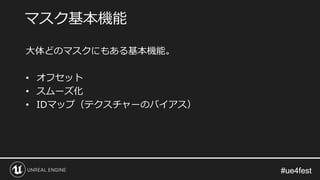

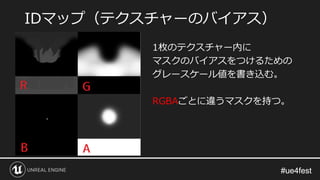

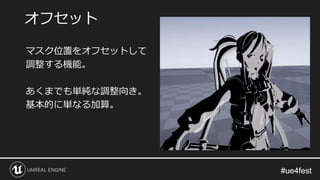

- 30. #ue4fest#ue4fest 大体どのマスクにもある基本機能。 • オフセット • スムーズ化 •IDマップ（テクスチャーのバイアス） マスク基本機能
- 31.
- 32.
- 33.
- 34.

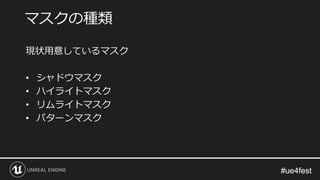

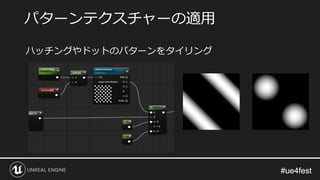

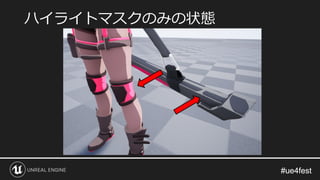

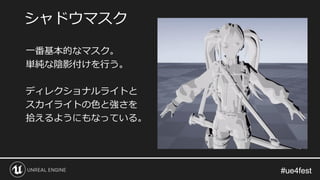

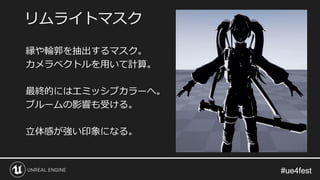

- 35. #ue4fest#ue4fest 現状用意しているマスク • シャドウマスク • ハイライトマスク •リムライトマスク • パターンマスク マスクの種類
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.

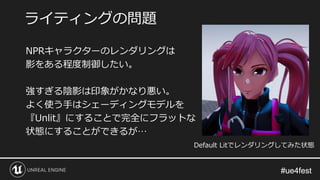

- 50.

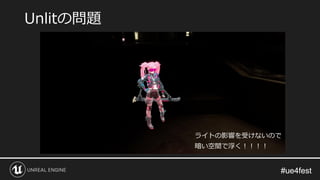

- 51.

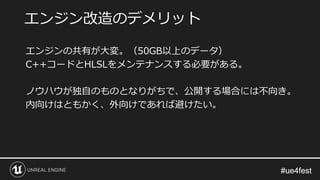

- 52. #ue4fest#ue4fest 1. エンジン改造をして、独自シェーディングモデルで制御 → 理想ではあるが、メンテナンスコストが高すぎる 2.ライティング計算をBPやマテリアルで全て独自にやる → 可能だが、非常に複雑かつ、制限も多い なんとか『普通』のやり方で出来ないか… 考えられる対策
- 53.
- 54.
- 55.
- 56.
- 57.
- 58.

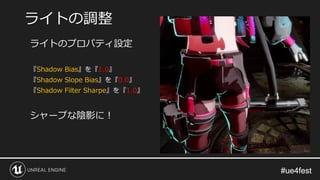

- 59. #ue4fest#ue4fest ライトのプロパティ設定 『Shadow Bias』を『1.0』 『Shadow SlopeBias』を『0.0』 『Shadow Filter Sharpe』を『1.0』 シャープな陰影に！ ライトの調整
- 60.
- 61.

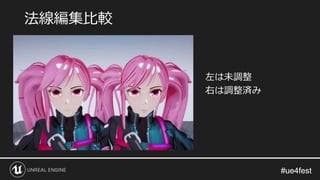

- 62. #ue4fest#ue4fest ARC SYSTEM WORKSさんの アニメ調キャラモデリング TIPSが非常に参考になる！ 法線についてだけではなく、 考え方そのものが非常に有用。 参考資料 GUILTYGEAR Xrd開発スタッフが送るアニメ調キャラモデリングTIPS https://www.slideshare.net/ASW_Yokohama/guilty-gear-xrdtips-124324946 © ARC SYSTEM WORKS
- 63.
- 64.
- 65.

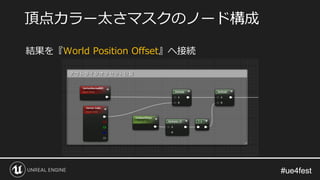

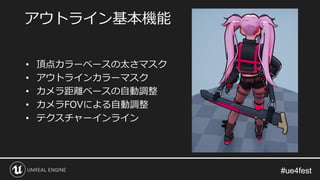

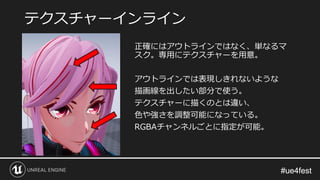

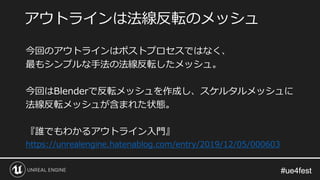

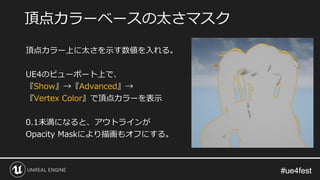

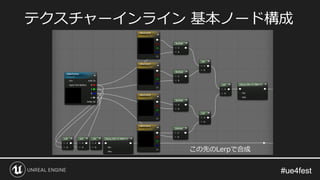

- 66. #ue4fest#ue4fest • 頂点カラーベースの太さマスク • アウトラインカラーマスク •カメラ距離ベースの自動調整 • カメラFOVによる自動調整 • テクスチャーインライン アウトライン基本機能
- 67.
- 68.
- 69.
- 70.
- 71.
- 72.
- 73.

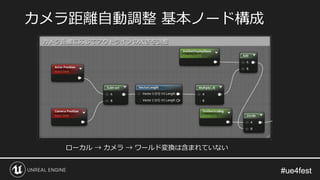

- 74. #ue4fest#ue4fest カメラ距離自動調整 基本ノード構成 ローカル →カメラ → ワールド変換は含まれていない
- 75.

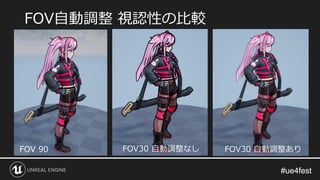

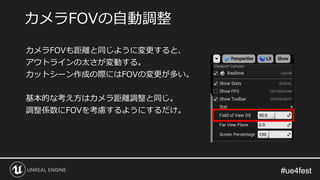

- 76. #ue4fest#ue4fest FOV自動調整 視認性の比較 FOV30 自動調整なしFOV30 自動調整ありFOV 90
- 77.
- 78.
- 79.
- 80.

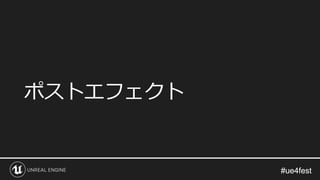

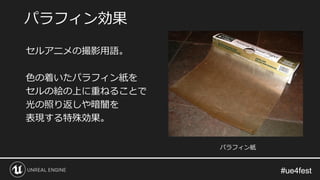

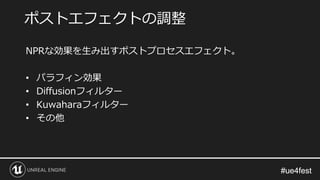

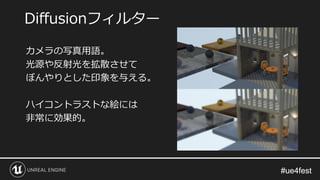

- 81. #ue4fest#ue4fest NPRな効果を生み出すポストプロセスエフェクト。 • パラフィン効果 • Diffusionフィルター •Kuwaharaフィルター • その他 ポストエフェクトの調整
- 82.
- 83.
- 84.
- 85.
- 86.
- 87.

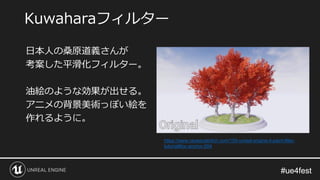

- 88.

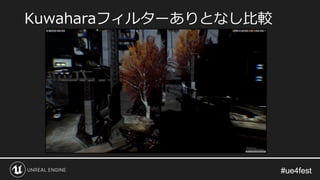

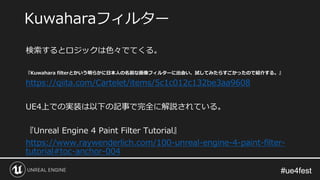

- 89. #ue4fest#ue4fest 検索するとロジックは色々でてくる。 『Kuwahara filterとかいう明らかに日本人の名前な画像フィルターに出会い、試してみたらすごかったので紹介する。』 https://qiita.com/Cartelet/items/5c1c012c132be3aa9608 UE4上での実装は以下の記事で完全に解説されている。 『Unreal Engine4 Paint Filter Tutorial』 https://www.raywenderlich.com/100-unreal-engine-4-paint-filter- tutorial#toc-anchor-004 Kuwaharaフィルター
- 90.

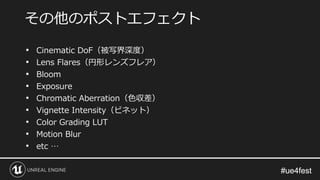

- 91. #ue4fest#ue4fest • Cinematic DoF（被写界深度） •Lens Flares（円形レンズフレア） • Bloom • Exposure • Chromatic Aberration（色収差） • Vignette Intensity（ビネット） • Color Grading LUT • Motion Blur • etc … その他のポストエフェクト
- 92.
- 93.
- 94.
- 95.
