TRANSMI
TTER
OSILATOR AM 1.5 MHz
Gambar disamping merupakan
sebuah Osilator yang diambil dari
sebuah rangkaian transmitter.
Jenis osilator dari gambar
disamping merupakan jenis dari
osilator Colpits yang bisa dilihat
dari susunan dua Capasitor yang
dirangkai seri.
Pada gambar pertama ini, sinyal
yang diharapkan keluar dari
OSILATOR adalah sebesar 1.5 MHz
(Sinyal AM)
Sampai pada perhitungan, maka
besar L adalah senilai 8.34 X10-4 h
OSILATOR FM 56 MHz
Gambar disamping juga
merupakan sebuah Osilator yang
diambil dari sebuah rangkaian
transmitter yang sama.
Jenis osilator dari gambar
disamping merupakan jenis dari
osilator Colpits yang bisa dilihat
dari susunan dua Capasitor yang
dirangkai seri.
Pada gambar kedua ini, sinyal yang
diharapkan keluar dari OSILATOR
adalah sebesar 56 MHz (Sinyal FM)
Sampai pada perhitungan, maka
besar L adalah senilai 59,8 µH

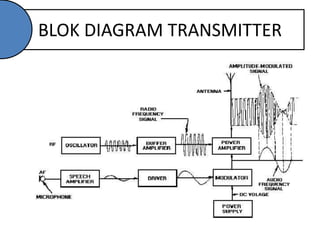

BLOK DIAGRAM TRANSMITTER
BLOK DIAGRAM TRANSMITTER
• Oscilator berfungsi untuk membangkitkan gelombang AC dari masukan DC,
sehingga menghasilkan sinyal carier yang akan ditumpangi oleh sinyal
iinformasi
• Buffer amplifier berfungsi untuk meningkatkan Amplitudo sinyal carrier dari
oscilator tanpa mempengaruhi frekuensi yang dihasilkan. Artinya frekuensi
gelombang carier setelah melalui buffer tidak berubah.
• Microphone berfungsi untuk menangkap sinyal akustik dari media luar atau
sinyal mekanik yang kemudian diubah menjadi sinyal listrik.
• Spech amplifier berfungsi untuk meningkatkan amplitudo sinyal audio yang
telah diubah menjadi gelombang listrik.
• Driver berfungsi untuk menstabilkan sinyal audio frequensi dan dikuatkan lagi.
• Power suply berfungsi untuk mengisi sumber daya.
• Modulator berfungsi untuk mencmpurkan sinyal audio dengan sinyal radio.
• Power Amplifier berfungsi untuk menguatkan kembali sinyal termodulasi.
TRANSMITTER AM
TRANSMITER FM
C5 = 0.031 pF
L2 = 1mH
TERIMAKASIH
Muhammad Didik Wijaya
Septi Rahman Sari
D III TNU VII
