DIAC adalah dioda untuk arus bolak-balik yang bekerja sebagai pemicu rangkaian pengendali daya. DIAC terdiri dari dua dioda PN yang disusun berlawanan arah dan memerlukan tegangan breakdown yang tinggi untuk menghantarkan arus. Meskipun tidak dimaksudkan untuk digunakan pada arus searah (DC), DIAC umum digunakan dalam aplikasi seperti dimmer lampu dan pengatur kecepatan kipas angin.
More Related Content
![Modul Ajar Kurikulum Berbasis Cinta (KBC) Bahasa Arab Kelas 4 [modulguruku.com]](https://cdn.slidesharecdn.com/ss_thumbnails/modulajarkurikulumberbasiscintakbcbahasaarabkelas4modulguruku-260111161038-33bb50cf-thumbnail.jpg?width=640&height=640&fit=bounds)
Diac jadi
- 1. Dioda Alternating Current DIAC T AnindyafizaM A. Aprilita Azhari Dimas S. Fikrur R. M. Didik W. Samsul Teguh. N U V I I CREATED BY :
- 2. DIAC DEFINITION OF DIAC ANATOMYOF DIAC HOW TO WORKING OF DIAC SAMPLE OF DIAC APLICATION OF DIAC ABCDE
- 3. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Istilah diac diambil dari Dioda AC yang merupakan salah satu dari keluarga thyristor dan termasuk dalam “Bidirectional Thyristor” yang Juga dikenal sebagai “Bilateral Trigger Dioda”. DIAC tersusun dari dua buah dioda PN dan NP yang disusun berlawanan arah. DIAC memerlukan tegangan breakdown yang relatif tinggi untuk dapat menembusnya. S S E 2 T N U 7 HOME

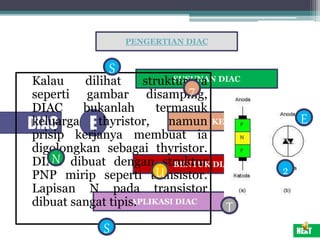

- 4. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Kalau dilihat strukturnya seperti gambar disamping, DIAC bukanlah termasuk keluarga thyristor, namun prisip kerjanya membuat ia digolongkan sebagai thyristor. DIAC dibuat dengan struktur PNP mirip seperti transistor. Lapisan N pada transistor dibuat sangat tipis. S S E 2 T N U 7 NEXT

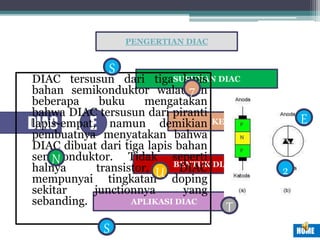

- 5. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE DIAC tersusun dari tiga lapis bahan semikonduktor walaupun beberapa buku mengatakan bahwa DIAC tersusun dari piranti lapis-empat, namun demikian pembuatnya menyatakan bahwa DIAC dibuat dari tiga lapis bahan semikonduktor. Tidak seperti halnya transistor, DIAC mempunyai tingkatan doping sekitar junctionnya yang sebanding. S S E 2 T N U 7 HOME

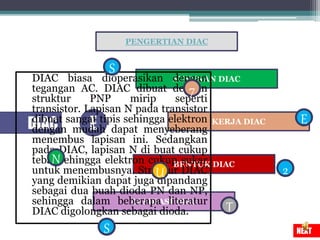

- 6. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE DIAC biasa dioperasikan dengan tegangan AC. DIAC dibuat dengan struktur PNP mirip seperti transistor. Lapisan N pada transistor dibuat sangat tipis sehingga elektron dengan mudah dapat menyeberang menembus lapisan ini. Sedangkan pada DIAC, lapisan N di buat cukup tebal sehingga elektron cukup sukar untuk menembusnya. Struktur DIAC yang demikian dapat juga dipandang sebagai dua buah dioda PN dan NP, sehingga dalam beberapa literatur DIAC digolongkan sebagai dioda. S S E 2 T N U 7 NEXT
- 7. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Sukar dilewati oleh arus dua arah, DIAC memang dimaksudkan untuk tujuan ini. Hanya dengan tegangan breakdown tertentu barulah DIAC dapat menghantarkan arus. Arus yang dihantarkan tentu saja bisa bolak- balik dari anoda menuju katoda dan sebaliknya. Kurva karakteristik DIAC sama seperti TRIAC, tetapi yang hanya perlu diketahui adalah berapa tegangan breakdown-nya. S S E 2 T N U 7 NEXT
- 8. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE S S E 2 T N U 7 NEXT
- 9. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Begitu pula DIACS mempunyai daerah tertutup dan daerah kerja Uf = 0 Volt sampai Ubr = 32 Volt merupakan daerah tertutup, yaitu arus tidak mengalir . Setelah ini terlewati , secara tiba-tiba Uf turun pada tegangan tertentu , arus mengalir naik dengan cepat sehingga dalam praktek pemasangan DIACS perlu diberikan tahanan depan sebagai pembatas arus . Perlu diketahui pula bahwa : U ( BR ) F : Tegangan patah pada arah maju U ( BR ) R : Tegangan patah pada arah mundur I ( BR ) F : Arus patah pada arah maju I ( BR ) R : Arus patah pada arah mundur ∆U : Beda tegangan kerja dan tegangan patah Id : Arus daerah tertutup / diom Dari kurva diatas dapat kita baca bahwa : Daerah linier yang terdapat pada daerah kerja DIACS dimulai pada IF = IR = 10 mA, hanya ini berbeda -beda untuk setiap no seri DIACS S S E 2 T N U 7 HOME
- 10. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE S S E 2 T N U 7 NEXT
- 11. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Pengkodean merk PhilipAustralia Merk lainnya adalah Motorolla dengan pengkodean tipe 1N5758 sampai 1N5761 S S E 2 T N U 7 HOME
- 12. DIAC PENGERTIAN DIAC SUSUNAN DIAC KERJADIAC BENTUK DIAC APLIKASI DIAC ABCDE Piranti Diac banyak digunakan sebagai pemicu rangkaian pengendali daya, misalnya pemicu TRIAC 1. Dimmer Lampu 2. Pengatur kecepatan kipas angin S S E 2 T N U 7 HOME
- 13.
- 14.
- 15. Kenapa tidak bekerjadalam tegangan DC ? Dan apabila DIAC beroperasi dengan DC, maka akan terjadi perilaku yang mungkin berbeda dari yang diharapkan. Hal ini terjadi karena arus bolak – balik berulang kali berbalik arah. (dalam satu siklus mempunyai setengah siklus positif dan setengah siklus negatif), dengan begitu DIAC tidak akan tetap terkunci (latch) ketika polaritas AC berbalik. DIAC yang menjadi aktif dan terkunci (latch) akan terus mengalirkan atau menghantarkan arus, selama masih tersedia tegangan untuk mendorong arus yang cukup ke arah itu, dan saat polaritas tegangan AC berbalik, tentu saja DIAC akan terputus karena tidak memiliki cukup arus, dan berbaliknya arah tersebut juga berarti DIAC memerlukan breakover lain sebelum menjadi on atau menghantar lagi. HOME
- 16. Bidirectional Thyristor Merupakan Thyristordua arah, dimana dalam pembuatan Diac berasal dari perpaduan dua buah dioda yang dipasang berlawanan arah dan dalam penyusunannya memiliki 3 buah type, dimana type N diperlebar, sehingga menyerupai dua buah dioda. HOME
