Soal semester genap tp

SMK TERATAI PUTIH GLOBAL 1 BEKASI
Jl. Arjuna 4 BSK
Bekasi – Jawa Barat
ULANGAN UMUM SEMESTER GENAP
TAHUN PELAJARAN 2009/2010
Bid. Diklat : KK.AV.12 / AMPLIFIER
Kelas : XI AV
Hari / Tanggal :
Waktu :
Guru : Eko Supriyadi, SPd.
===============================================================
Petunjuk Soal :
PILIHAN GANDA, Berilah tanda silang (X) pada alternatif jawaban yang paling benar diantara jawaban a, b, c,
d, dan e.
1. Setiap trafo prinsip kerjanya sama saja, diantaranya adalah :
a. tegangan ggl diinduksir dalam lilitan primer dan skunder
b. tegangan dipindahkan dari lilitan primer ke skunder
c. arus dipindahkan dari lilitan primer ke primer
d. garis-garis gaya magnet melalui lilitan skunder
e. memindahkan energi
2. Transformator adalah suatu alat yang dapat memindahkan ….. dari suatu rangkaian ke rangkaian lain
a. konduktansi c. impedansi e. reaktansi
b. energi listrik d. magnet listrik
3. Untuk merakit/membuat suatu catu daya maka akan dibutuhkan suatu trafo, maka trafo yang dipilih adalah :
a. trafo MF c. trafo input e. trafo output
b. trafo RF d. trafo daya
4. Tegangan muka (bias) terbagi 2 macam yakni :
a. tegangan (+) dan (-) c. forward bias dan reverse bias
b. tegangan ac dan dc d. tegangan baterai dan aki
e. ground bias
5. Bahan dasar yang digunakan untuk pembuatan komponen elektronika adalah :
a. Arsen dan Phospor c. Silikon dan Aluminium
b. Germanium dan Indium d. Germanium dan Silikon
e. Antimon dan Gallium
6. Daerah pertemuan (junction) antara kedua lapisan P-N disebut :
a. daerah deplesi c. daerah perbatasan
b. daerah barrier d. daerah aktif
a. daerah pengosongan
7. Pada badan dioda tertulis 4 A/ 1500 V artinya :
a. dioda mampu dialiri arus 4 A dan dapat diberi tegangan maksimum 1500 V
b. dioda dapat dialiri arus 4 A dan dapat diberi tegangan lebih dari 1500 V
c. dioda biasa dialiri arus lebih dari 4 A dan tegangan sebesar 1500 V
d. dioda dapat dialiri arus kurang dari 4A dan tegangan sebesar 1500 V
e. dioda sedang dialiri arus kurang dari 4A dan tegangan sebesar 1500 V
8. Suatu dioda penyearah digunakan pada sirkit sumber daya. Arti penyearah disini adalah
a. dapat merubah tegangan rendah menjadi tinggi
b. dapat merubah ac jala-jala menjadi dc rendah
c. selalu merubah ac jala-jala menjadi tegangan
d. selalu dapat merubah ac yang berfrekuensi AF.
e. selalu dapat merubah ac yang berfrekuensi RF.
9. Tegangan barrier yang terdapat pada dioda silikon adalah :
a. 0,1 V - 0,2 V c. 0,6 V - 0,8 V e. 0,3 V – 0,6 V
b. 0,2 V - 0,5 V d. 0,4 V - 0,8 V

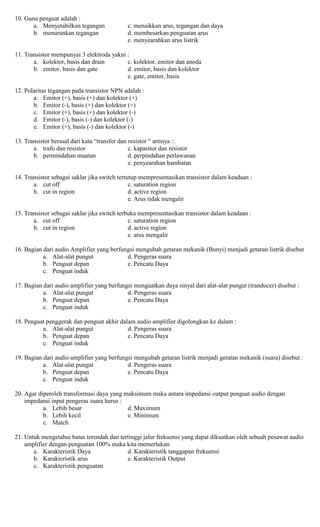

10. Guna penguat adalah :
a. Menyetabilkan tegangan c. menaikkan arus, tegangan dan daya
b. menurunkan tegangan d. membesarkan penguatan arus
e. menyearahkan arus listrik
11. Transistor mempunyai 3 elektroda yakni :
a. kolektor, basis dan drain c. kolektor, emitor dan anoda
b. emitor, basis dan gate d. emitor, basis dan kolektor
e. gate, emitor, basis
12. Polaritas tegangan pada transistor NPN adalah :
a. Emitor (+), basis (+) dan kolektor (+)
b. Emitor (-), basis (+) dan kolektor (+)
c. Emitor (+), basis (+) dan kolektor (-)
d. Emitor (-), basis (-) dan kolektor (-)
e. Emitor (+), basis (-) dan kolektor (-)
13. Transistor berasal dari kata “transfer dan resistor “ artinya ::
a. trafo dan resistor c. kapasitor dan resistor
b. permindahan muatan d. perpindahan perlawanan
e. penyearahan hambatan
14. Transistor sebagai saklar jika switch tertutup mempresentasikan transistor dalam keadaan :
a. cut off c. saturation region
b. cut in region d. active region
e. Arus tidak mengalir
15. Transistor sebagai saklar jika switch terbuka mempresentasikan transistor dalam keadaan :
a. cut off c. saturation region
b. cut in region d. active region
e. arus mengalir
16. Bagian dari audio Amplifier yang berfungsi mengubah getaran mekanik (Bunyi) menjadi getaran listrik disebut
a. Alat-alat pungut d. Pengeras suara
b. Penguat depan e. Pencatu Daya
c. Penguat induk
17. Bagian dari audio amplifier yang berfungsi menguatkan daya sinyal dari alat-alat pungut (tranducer) disebut :
c. Penguat induk
18. Penguat penggerak dan penguat akhir dalam audio amplifier digolongkan ke dalam :
c. Penguat induk
19. Bagian dari audio amplifier yang berfungsi mengubah getaran listrik menjadi geratan mekanik (suara) disebut :
c. Penguat induk
20. Agar diperoleh transformasi daya yang maksimum maka antara impedansi output penguat audio dengan
impedansi input pengeras suara harus :
a. Lebih besar d. Maximum
b. Lebih kecil e. Minimum
c. Match
21. Untuk mengetahui batas terendah dan tertinggi jalur frekuensi yang dapat dikuatkan oleh sebuah pesawat audio
amplifier dengan penguatan 100% maka kita memerlukan
a. Karakteristik Daya d. Karakteristik tanggapan frekuensi
b. Karakteristik arus e. Karakteristik Output
c. Karakteristik penguatan

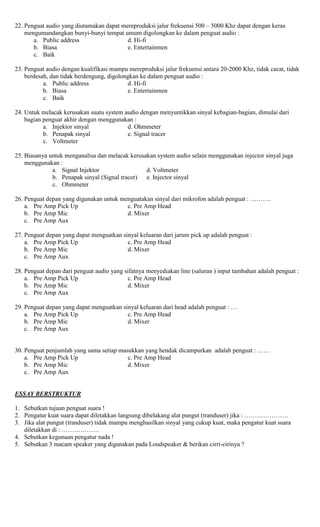

22. Penguat audio yang diutamakan dapat mereproduksi jalur frekuensi 500 – 5000 Khz dapat dengan keras
mengumandangkan bunyi-bunyi tempat umum digolongkan ke dalam penguat audio :
a. Public address d. Hi-fi
b. Biasa e. Entertainmen
c. Baik
23. Penguat audio dengan kualifikasi mampu mereproduksi jalur frekuensi antara 20-2000 Khz, tidak cacat, tidak
berdesah, dan tidak berdengung, digolongkan ke dalam penguat audio :
a. Public address d. Hi-fi
b. Biasa e. Entertainmen
c. Baik
24. Untuk melacak kerusakan suatu system audio dengan menyuntikkan sinyal kebagian-bagian, dimulai dari
bagian penguat akhir dengan menggunakan :
a. Injektor sinyal d. Ohmmeter
b. Penapak sinyal e. Signal tracer
c. Voltmeter
25. Biasanya untuk menganalisa dan melacak kerusakan system audio selain menggunakan injector sinyal juga
menggunakan :
a. Signal Injektor d. Voltmeter
b. Penapak sinyal (Signal tracer) e. Injector sinyal
c. Ohmmeter
26. Penguat depan yang digunakan untuk menguatakan sinyal dari mikrofon adalah penguat : ……….
a. Pre Amp Pick Up c. Pre Amp Head
b. Pre Amp Mic d. Mixer
c. Pre Amp Aux
27. Penguat depan yang dapat menguatkan sinyal keluaran dari jarum pick up adalah penguat :
c. Pre Amp Aux
28. Penguat depan dari penguat audio yang sifatnya menyediakan line (saluran ) input tambahan adalah penguat :
c. Pre Amp Aux
29. Penguat depan yang dapat menguatkan sinyal keluaran dari head adalah penguat : …
c. Pre Amp Aux
30. Penguat penjumlah yang sama setiap masukkan yang hendak dicampurkan adalah penguat : ……
c. Pre Amp Aux
ESSAY BERSTRUKTUR
1. Sebutkan tujuan penguat suara !
2. Pengatur kuat suara dapat diletakkan langsung dibelakang alat pungut (tranduser) jika : …………………
3. Jika alat pungut (tranduser) tidak mampu menghasilkan sinyal yang cukup kuat, maka pengatur kuat suara
diletakkan di : ………………
4. Sebutkan kegunaan pengatur nada !
5. Sebutkan 3 macam speaker yang digunakan pada Loudspeaker & berikan cirri-cirinya ?

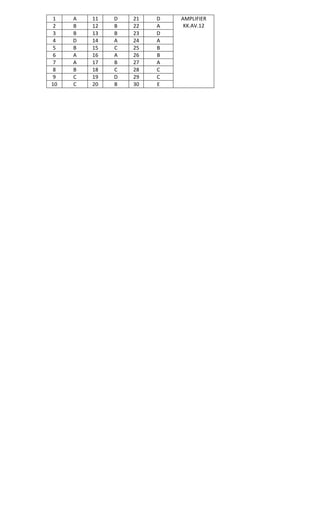

1 A 11 D 21 D AMPLIFIER
KK.AV.122 B 12 B 22 A
3 B 13 B 23 D
4 D 14 A 24 A
5 B 15 C 25 B
6 A 16 A 26 B
7 A 17 B 27 A
8 B 18 C 28 C
9 C 19 D 29 C
10 C 20 B 30 E

Jl. Arjuna 4 BSK

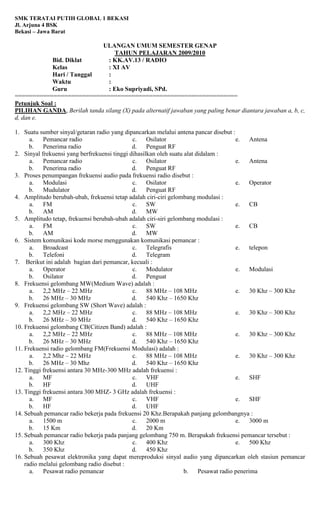

Bid. Diklat : KK.AV.13 / RADIO
Kelas : XI AV
Hari / Tanggal :
Waktu :
===============================================================
Petunjuk Soal :
d, dan e.
1. Suatu sumber sinyal/getaran radio yang dipancarkan melalui antena pancar disebut :
a. Pemancar radio
b. Penerima radio
c. Osilator
d. Penguat RF
e. Antena
2. Sinyal frekuensi yang berfrekuensi tinggi dihasilkan oleh suatu alat didalam :
a. Pemancar radio
b. Penerima radio
c. Osilator
d. Penguat RF
e. Antena
3. Proses penumpangan frekuensi audio pada frekuensi radio disebut :
a. Modulasi
b. Mudulator
c. Osilator
d. Penguat RF
e. Operator
4. Amplitudo berubah-ubah, frekuensi tetap adalah ciri-ciri gelombang modulasi :
a. FM
b. AM
c. SW
d. MW
e. CB
5. Amplitudo tetap, frekuensi berubah-ubah adalah ciri-siri gelombang modulasi :
a. FM
b. AM
c. SW
d. MW
e. CB
6. Sistem komunikasi kode morse menggunakan komunikasi pemancar :
a. Broadcast
b. Telefoni
c. Telegrafis
d. Telegram
e. telepon
7. Berikut ini adalah bagian dari pemancar, kecuali :
a. Operator
b. Osilator
c. Modulator
d. Penguat
e. Modulasi
8. Frekuensi gelombang MW(Medium Wave) adalah :
a. 2,2 MHz – 22 MHz
b. 26 MHz – 30 MHz
c. 88 MHz – 108 MHz
d. 540 Khz – 1650 Khz
e. 30 Khz – 300 Khz
9. Frekuensi gelombang SW (Short Wave) adalah :
a. 2,2 MHz – 22 MHz
b. 26 MHz – 30 MHz
c. 88 MHz – 108 MHz
d. 540 Khz – 1650 Khz
e. 30 Khz – 300 Khz
10. Frekuensi gelombang CB(Citizen Band) adalah :
a. 2,2 MHz – 22 MHz
b. 26 MHz – 30 MHz
c. 88 MHz – 108 MHz
d. 540 Khz – 1650 Khz
e. 30 Khz – 300 Khz
11. Frekuensi radio gelombang FM(Frekuensi Modulasi) adalah :
a. 2,2 Mhz – 22 MHz
b. 26 MHz – 30 Mhz
c. 88 MHz – 108 MHz
d. 540 Khz – 1650 Khz
e. 30 Khz – 300 Khz
12. Tinggi frekuensi antara 30 MHz-300 MHz adalah frekuensi :
a. MF
b. HF
c. VHF
d. UHF
e. SHF
13. Tinggi frekuensi antara 300 MHZ- 3 GHz adalah frekuensi :
a. MF
b. HF
c. VHF
d. UHF
e. SHF
14. Sebuah pemancar radio bekerja pada frekuensi 20 Khz.Berapakah panjang gelombangnya :
a. 1500 m
b. 15 Km
c. 2000 m
d. 20 Km
e. 3000 m
15. Sebuah pemancar radio bekerja pada panjang gelombang 750 m. Berapakah frekuensi pemancar tersebut :
a. 300 Khz
b. 350 Khz
c. 400 Khz
d. 450 Khz
e. 500 Khz
16. Sebuah pesawat elektronika yang dapat mereproduksi sinyal audio yang dipancarkan oleh stasiun pemancar
radio melalui gelombang radio disebut :
a. Pesawat radio pemancar b. Pesawat radio penerima

c. Osilator
d. Modulator
e. Modulasi
17. Radio penerima dimana pemrosesan sinyal radionya secara langsung ,adalah jenis pesawat radio :
a. Radio penerima
b. Radio pemancar
c. Radio penerima straight
d. Radio penerima superheterodyn
e. Radio pemancar straight
18. Oesawat penerima radio yang prinsip kerjanya yaitu gelombang yang telah dipilih diubah dahulu menjadi
frekuensi menengah disebut radio :
a. Radio penerima
b. Radio pemancar
c. Radio penerima straight
d. Radio penerima superheterodyn
e. Radio pemancar straight
19. Gelombang hasil pencampuran AF dan RF secara proses modulasi Amplitudo adalah :
a. Gelombang AM
b. Gelombang sinus
c. Gelombang SW
d. Gelombang FM
e. Gelombang RF
20. Suatu alat yang dapat menghasilkan getaran baik getaran listrik ataupun mekanik adalah :
a. Buffer
b. Driver
c. Osilator
d. Pre Amp Mic
e. Penguat suara
21. Rangkaian yng berfungsi mengisolasi osilator terhadap beban berikutnya supaya beban osilator tidak berubah-
ubah yang mengakibatkan perubahan frekuensi osilator adalah :
a. Buffer
b. Driver
c. Osilator
d. Pre Amp Mic
e. Penguat suara
22. Rangkaian penguat RF untuk mendorong penguat daya RF final untuk mencapai daya yang sebesar-besarny
adalah :
a. Buffer
b. Driver
c. Oslator
d. Pre amp Mic
e. Penguat suara
23. Rangkain yng berfungsi untuk memperkuat daya RF adalah :
a. Buffer
b. Driver
c. Osilator
d. Pre Amp Mic
e. Penguat suara
24. Rangkaian yang disebut modulator adalah :
a. Buffer
b. Driver
c. Osilator
d. Pre Amp Mic
e. Penguat suara
25. Hubungan jarak jauh tanpa kawat (wirelles commication) disebut :
a. Gelombang radio
b. Hubungan radio
c. Gelombang elektromagnetik
d. Hubungan elektromagnetik
e. Pemancar radio
26. Proses menumpangnya sinyal suara kepada gelombang pembawa yang berasal dari osilator RF disebut dengan :
a. Demodulasi
b. Modulasi
c. Deteksi
d. Modulator
e. Detektor
27. Untuk mengubah singay suara yang berupa getaran listrik menjadi getaran suara adalah fungsi dari :
a. Antena
b. Pengeras suara
c. Rangkaian penala
d. Pencampur
e. Detektor
28. Untuk menangkap gelomdang elektro magentik yang dipancarkan oleh pemancar radio adalah fungsi dari :
a. Detektor
b. Penguat RF
c. Antena
d. Osilator lokal
e. Penguat IF
29. Untuk memperkuat frekuensi radio yang berasal dari antena adalah fungsi dari :
a. Detektor
b. Penguat RF
c. Antena
d. Osilator lokal
e. Penguat IF
30. Untuk membangkitkan getaran sinus berkesinambungan (continous) adalah fungsi dari :
a. Detektor
b. Penguat RF
c. Osilator lokal
d. Antena
e. Penguat IF
31. Rangkaian Penala dari sebuah Pesawat radio AM / band MW terdiri dari 3 bagian yaitu :
A. Osilator, Mixer dan Tuner
B. Osilator, Mixer dan RF
C. Osilator, IF dan Mixer
D. RF, Mixer dan IF E. RF, Mixer dan MF
32. Suatu Rangkaian yang dapat mengatur secara otomatis akibat turun naiknya sinyal input yang diperoleh dari
antena disebut :
a. Amplifier
b. Detektor
c. Filter
d. AFC. (Automatic Frekuensi Control)
e. AGC (Automatic Gain Control)

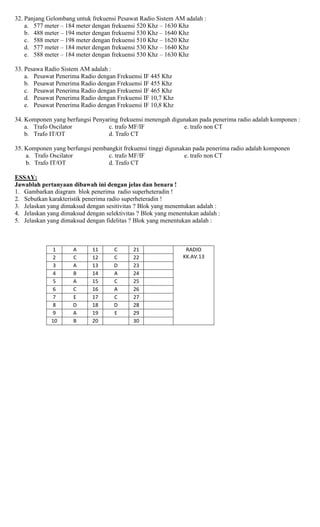

32. Panjang Gelombang untuk frekuensi Pesawat Radio Sistem AM adalah :
a. 577 meter – 184 meter dengan frekuensi 520 Khz – 1630 Khz
b. 488 meter – 194 meter dengan frekuensi 530 Khz – 1640 Khz
c. 588 meter – 198 meter dengan frekuensi 510 Khz – 1620 Khz
d. 577 meter – 184 meter dengan frekuensi 530 Khz – 1640 Khz
e. 588 meter – 184 meter dengan frekuensi 530 Khz – 1630 Khz
33. Pesawa Radio Sistem AM adalah :
a. Pesawat Penerima Radio dengan Frekuensi IF 445 Khz
b. Pesawat Penerima Radio dengan Frekuensi IF 455 Khz
c. Pesawat Penerima Radio dengan Frekuensi IF 465 Khz
d. Pesawat Penerima Radio dengan Frekuensi IF 10,7 Khz
e. Pesawat Penerima Radio dengan Frekuensi IF 10,8 Khz
34. Komponen yang berfungsi Penyaring frekuensi menengah digunakan pada penerima radio adalah komponen :
a. Trafo Oscilator c. trafo MF/IF e. trafo non CT
b. Trafo IT/OT d. Trafo CT
35. Komponen yang berfungsi pembangkit frekuensi tinggi digunakan pada penerima radio adalah komponen
a. Trafo Oscilator c. trafo MF/IF e. trafo non CT
b. Trafo IT/OT d. Trafo CT
ESSAY:
Jawablah pertanyaan dibawah ini dengan jelas dan benara !
1. Gambarkan diagram blok penerima radio superheteradin !
2. Sebutkan karakteristik penerima radio superheteradin !
3. Jelaskan yang dimaksud dengan sesitivitas ? Blok yang menentukan adalah :
4. Jelaskan yang dimaksud dengan selektivitas ? Blok yang menentukan adalah :
5. Jelaskan yang dimaksud dengan fidelitas ? Blok yang menentukan adalah :
1 A 11 C 21 RADIO
KK.AV.132 C 12 C 22
3 A 13 D 23
4 B 14 A 24
5 A 15 C 25
6 C 16 A 26
7 E 17 C 27
8 D 18 D 28
9 A 19 E 29
10 B 20 30

Jl. Arjuna 4 BSK
Bid. Diklat : KK.TKJ.06 / PIK
Kelas : XI AV
Hari / Tanggal :
Waktu :
===============================================================
Petunjuk Soal :
d, dan e.
1. Untuk menampilkan isi directory secara vertikal atau perhalaman pada DOS / command prompt dapat digunakan
perintah ...
A. A > CLS Enter D. A > dir c: Enter
B. A > dir / P Enter E. A > dir *. Com Enter
C. A > dir / W Enter
2. Komputer memerlukan sumber daya listrik yang stabil untuk menjaga kestabilan sumber daya listrik mahal
diperlukan ...
A. Saklar D. stabilizer
B. Stationer E. stop kontak
C. sekering
3. Setelah selesai menggunakan komputer kita harus mematikan komputer. Kombinasi tombol keyboard yang
digunakan untuk shutdown adalah ...
A. Alt + F1 D. Alt + F4
B. Alt + F2 E. Alt + F5
C. Alt + F3
4. Microsoft pertama kali mengeluarkan sistem operasi windows pada tahun ...
A. 1992 D. 1998
B. 1993 E. 1999
C. 1995
5. Windows merupakan sistem operasi berbasis GUI atau graphical user interface yang mempunyai sifat dapat
digunakan oleh banyak user ini sama dengan ...
A. multi user D. multi processing
B. multi tosking E. multi programing
C. multi sofware
6. Menu yang berhubungan dengan tampilan dari dokumen adalah ...
A. view D. insert
B. edit E. format
C. tools
7. Prosedur untuk menjalankan program pengolah kata Microsoft Word adalah ...
A. start ms. word
B. start setting ms. word
C. start documents ms. word
D. start setting control panel
E. start program microsoft office ms. Word
8. Prosedur untuk membuat dokumen baru pada Ms word adalah ...
A. file open D. file cut
B. file new E. file paste
C. file save
9. Untuk dapat membuka dokumen yang sudah pernah disimpan didalam Ms. Word, dapat dilakukan dengan
beberapa cara, salah satu caranya adalah dengan memilih menu, yaitu ....
A. file new D. file print
B. file open E. file exit
C. file close

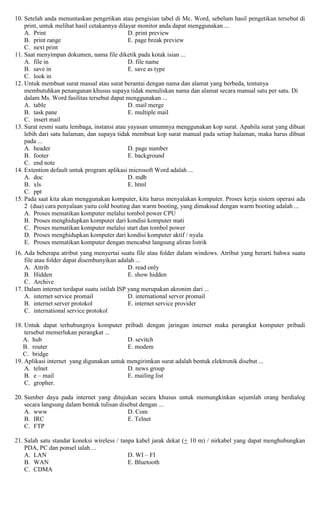

10. Setelah anda menuntaskan pengetikan atau pengisian tabel di Mc. Word, sebelum hasil pengetikan tersebut di
print, untuk melihat hasil cetakannya dilayar monitor anda dapat menggunakan ...
A. Print D. print preview
B. print range E. page break preview
C. next print
11. Saat menyimpan dokumen, nama file diketik pada kotak isian ...
A. file in D. file name
B. save in E. save as type
C. look in
12. Untuk membuat surat massal atau surat berantai dengan nama dan alamat yang berbeda, tentunya
membutuhkan penanganan khusus supaya tidak menuliskan nama dan alamat secara manual satu per satu. Di
dalam Ms. Word fasilitas tersebut dapat menggunakan ...
A. table D. mail merge
B. task pane E. multiple mail
C. insert mail
13. Surat resmi suatu lembaga, instansi atau yayasan umumnya menggunakan kop surat. Apabila surat yang dibuat
lebih dari satu halaman, dan supaya tidak membuat kop surat manual pada setiap halaman, maka harus dibuat
pada ...
A. header D. page number
B. footer E. background
C. end note
14. Extention default untuk program aplikasi microsoft Word adalah ...
A. doc D. mdb
B. xls E. html
C. ppt
15. Pada saat kita akan menggunakan komputer, kita harus menyalakan komputer. Proses kerja sistem operasi ada
2 (dua) cara penyalaan yaitu cold bouting dan warm booting, yang dimaksud dengan warm booting adalah ...
A. Proses mematikan komputer melalui tombol power CPU
B. Proses menghidupkan komputer dari kondisi komputer mati
C. Proses mematikan komputer melalui start dan tombol power
D. Proses menghidupkan komputer dari kondisi komputer aktif / nyala
E. Proses mematikan komputer dengan mencabut langsung aliran listrik
16. Ada beberapa atribut yang menyertai suatu file atau folder dalam windows. Atribut yang berarti bahwa suatu
file atau folder dapat disembunyikan adalah ...
A. Attrib D. read only
B. Hidden E. show hidden
C. Archive
17. Dalam internet terdapat suatu istilah ISP yang merupakan akronim dari ...
A. internet service promail D. international server promail
B. internet server protokol E. internet service provider
C. international service protokol
18. Untuk dapat terhubungnya komputer pribadi dengan jaringan internet maka perangkat komputer pribadi
tersebut memerlukan perangkat ...
A. hub D. sevitch
B. router E. modem
C. bridge
19. Aplikasi internet yang digunakan untuk mengirimkan surat adalah bentuk elektronik disebut ...
A. telnet D. news group
B. e – mail E. mailing list
C. gropher.
20. Sumber daya pada internet yang ditujukan secara khusus untuk memungkinkan sejumlah orang berdialog
secara langsung dalam bentuk tulisan disebut dengan ...
A. www D. Com
B. IRC E. Telnet
C. FTP
21. Salah satu standar koneksi wireless / tanpa kabel jarak dekat (+ 10 m) / nirkabel yang dapat menghubungkan
PDA, PC dan ponsel ialah ...
A. LAN D. WI – FI
B. WAN E. Bluetooth
C. CDMA

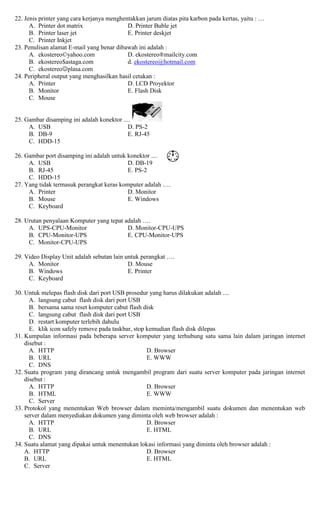

22. Jenis printer yang cara kerjanya menghentakkan jarum diatas pita karbon pada kertas, yaitu : …
A. Printer dot matrix D. Printer Buble jet
B. Printer laser jet E. Printer deskjet
C. Printer Inkjet
23. Penulisan alamat E-mail yang benar dibawah ini adalah :
A. ekostereo©yahoo.com D. ekostereo®mailcity.com
B. ekostereo$astaga.com d. ekostereo@hotmail.com
C. ekostereoplasa.com
24. Peripheral output yang menghasilkan hasil cetakan :
A. Printer D. LCD Proyektor
B. Monitor E. Flash Disk
C. Mouse
25. Gambar disamping ini adalah konektor ....
A. USB D. PS-2
B. DB-9 E. RJ-45
C. HDD-15
26. Gambar port disamping ini adalah untuk konektor ....
A. USB D. DB-19
B. RJ-45 E. PS-2
C. HDD-15
27. Yang tidak termasuk perangkat keras komputer adalah ….
A. Printer D. Monitor
B. Mouse E. Windows
C. Keyboard
28. Urutan penyalaan Komputer yang tepat adalah ….
A. UPS-CPU-Monitor D. Monitor-CPU-UPS
B. CPU-Monitor-UPS E. CPU-Monitor-UPS
C. Monitor-CPU-UPS
29. Video Display Unit adalah sebutan lain untuk perangkat ….
A. Monitor D. Mouse
B. Windows E. Printer
C. Keyboard
30. Untuk melepas flash disk dari port USB prosedur yang harus dilakukan adalah ....
A. langsung cabut flash disk dari port USB
B. bersama sama reset komputer cabut flash disk
C. langsung cabut flash disk dari port USB
D. restart komputer terlebih dahulu
E. klik icon safely remove pada taskbar, stop kemudian flash disk dilepas
31. Kumpulan informasi pada beberapa server komputer yang terhubung satu sama lain dalam jaringan internet
disebut :
A. HTTP D. Browser
B. URL E. WWW
C. DNS
32. Suatu program yang dirancang untuk mengambil program dari suatu server komputer pada jaringan internet
disebut :
A. HTTP D. Browser
B. HTML E. WWW
C. Server
33. Protokol yang menentukan Web browser dalam meminta/mengambil suatu dokumen dan menentukan web
server dalam menyediakan dokumen yang diminta oleh web browser adalah :
A. HTTP D. Browser
B. URL E. HTML
C. DNS
34. Suatu alamat yang dipakai untuk menentukan lokasi informasi yang diminta oleh browser adalah :
A. HTTP D. Browser
B. URL E. HTML
C. Server

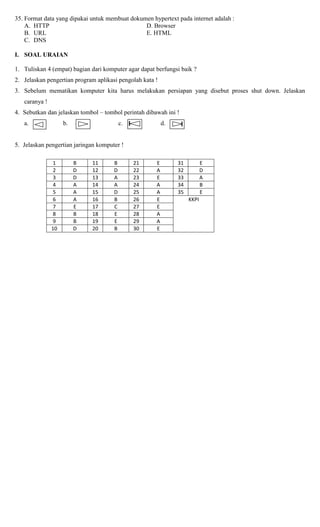

35. Format data yang dipakai untuk membuat dokumen hypertext pada internet adalah :
A. HTTP D. Browser
B. URL E. HTML
C. DNS
I. SOAL URAIAN
1. Tuliskan 4 (empat) bagian dari komputer agar dapat berfungsi baik ?
2. Jelaskan pengertian program aplikasi pengolah kata !
3. Sebelum mematikan komputer kita harus melakukan persiapan yang disebut proses shut down. Jelaskan
caranya !
4. Sebutkan dan jelaskan tombol – tombol perintah dibawah ini !
a. b. c. d.
5. Jelaskan pengertian jaringan komputer !
1 B 11 B 21 E 31 E
2 D 12 D 22 A 32 D
3 D 13 A 23 E 33 A
4 A 14 A 24 A 34 B
5 A 15 D 25 A 35 E
6 A 16 B 26 E KKPI
7 E 17 C 27 E
8 B 18 E 28 A
9 B 19 E 29 A
10 D 20 B 30 E

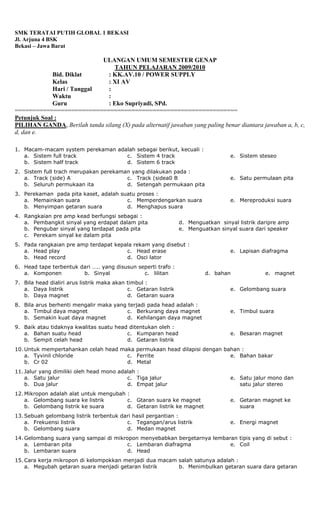

Jl. Arjuna 4 BSK
Bid. Diklat : KK.AV.10 / POWER SUPPLY
Kelas : XI AV
Hari / Tanggal :
Waktu :
===============================================================
Petunjuk Soal :
d, dan e.
1. Macam-macam system perekaman adalah sebagai berikut, kecuali :
a. Sistem full track
b. Sistem half track
c. Sistem 4 track
d. Sistem 6 track
e. Sistem steseo
2. Sistem full trach merupakan perekaman yang dilakukan pada :
a. Track (side) A
b. Seluruh permukaan ita
c. Track (sidea0 B
d. Setengah permukaan pita
e. Satu permulaan pita
3. Perekaman pada pita kaset, adalah suatu proses :
a. Memainkan suara
b. Menyimpan getaran suara
c. Memperdengarkan suara
d. Menghapus suara
e. Mereproduksi suara
4. Rangkaian pre amp kead berfungsi sebagai :
a. Pembangkit sinyal yang erdapat dalam pita
b. Pengubar sinyal yang terdapat pada pita
c. Perekam sinyal ke dalam pita
d. Menguatkan sinyal listrik daripre amp
e. Menguatkan sinyal suara dari speaker
5. Pada rangkaian pre amp terdapat kepala rekam yang disebut :
a. Head play
b. Head record
c. Head erase
d. Osci lator
e. Lapisan diafragma
6. Head tape terbentuk dari ….. yang disusun seperti trafo :
a. Komponen b. Sinyal c. lilitan d. bahan e. magnet
7. Bila head dialiri arus listrik maka akan timbul :
a. Daya listrik
b. Daya magnet
c. Getaran listrik
d. Getaran suara
e. Gelombang suara
8. Bila arus berhenti mengalir maka yang terjadi pada head adalah :
a. Timbul daya magnet
b. Semakin kuat daya magnet
c. Berkurang daya magnet
d. Kehilangan daya magnet
e. Timbul suara
9. Baik atau tidaknya kwalitas suatu head ditentukan oleh :
a. Bahan suatu head
b. Sempit celah head
c. Kumparan head
d. Getaran listrik
e. Besaran magnet
10. Untuk mempertahankan celah head maka permukaan head dilapisi dengan bahan :
a. Tyvinil chloride
b. Cr 02
c. Ferrite
d. Metal
e. Bahan bakar
11. Jalur yang dimiliki oleh head mono adalah :
a. Satu jalur
b. Dua jalur
c. Tiga jalur
d. Empat jalur
e. Satu jalur mono dan
satu jalur stereo
12. Mikropon adalah alat untuk mengubah :
a. Gelombang suara ke listrik
b. Gelombang listrik ke suara
c. Gtaran suara ke magnet
d. Getaran listrik ke magnet
e. Getaran magnet ke
suara
13. Sebuah gelombang listrik terbentuk dari hasil pergantian :
a. Frekuensi listrik
b. Gelombang suara
c. Tegangan/arus listrik
d. Medan magnet
e. Energi magnet
14. Gelombang suara yang sampai di mikropon menyebabkan bergetarnya lembaran tipis yang di sebut :
a. Lembaran pita
b. Lembaran suara
c. Lembaran diafragma
d. Head
e. Coil

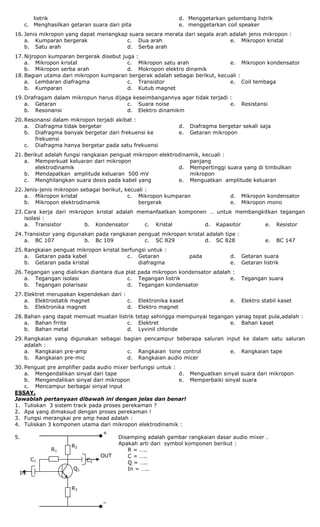

15. Cara kerja mikropon di kelompokkan menjadi dua macam salah satunya adalah :
a. Megubah getaran suara menjadi getaran listrik b. Menimbulkan getaran suara dara getaran

listrik
c. Menghasilkan getaran suara dari pita
d. Menggetarkan gelombang listrik
e. menggetarkan coil speaker
16. Jenis mikropon yang dapat menangkap suara secara merata dari segala arah adalah jenis mikropon :
a. Kumparan bergerak
b. Satu arah
c. Dua arah
d. Serba arah
e. Mikropon kristal
17. Nijropon kumparan bergerak disebut juga :
a. Mikropon kristal
b. Mikropon serba arah
c. Mikropon satu arah
d. Mokropon elektro dinamik
e. Mikropon kondensator
18. Bagian utama dari mikropon kumparan bergerak adalah sebagai berikut, kecuali :
a. Lembaran diafragma
b. Kumparan
c. Transistor
d. Kutub magnet
e. Coil tembaga
19. Drafragam dalam mikropun harus dijaga keseimbangannya agar tidak terjadi :
a. Getaran
b. Resonansi
c. Suara noise
d. Elektro dinamikm
e. Resistansi
20. Resonansi dalam mikropon terjadi akibat :
a. Diafragma tidak bergetar
b. Diafragma banyak bergetar dari frekuensi ke
frekuensi
c. Diafragma hanya bergetar pada satu frekuensi
d. Diafragma bergetar sekali saja
e. Getaran mikropon
21. Berikut adalah fungsi rangkaian penguat mikropon elektrodinamik, kecuali :
a. Memperkuat keluaran dari mikropon
elektrodinamik
b. Mendapatkan amplitude keluaran 500 mV
c. Menghilangkan suara desis pada kabel yang
panjang
d. Mempertinggi suara yang di timbulkan
mikropon
e. Menguatkan amplitude keluaran
22. Jenis-jenis mikropon sebagai berikut, kecuali :
a. Mikropon kristal
b. Mikropon elektrodinamik
c. Mikropon kumparan
bergerak
d. Mikropon kondensator
e. Mikropon mono
23. Cara kerja dari mikropon kristal adalah memanfaatkan komponen … untuk membangkitkan tegangan
isolasi :
a. Transistor b. Kondensator c. Kristal d. Kapasitor e. Resistor
24. Transistor yang digunakan pada rangkaian penguat mikropan kristal adalah tipe :
a. BC 107 b. Bc 109 c. SC 829 d. SC 828 e. BC 147
25. Rangkaian penguat mikropon kristal berfungsi untuk :
a. Getaran pada kabel
b. Getaran pada kristal
c. Getaran pada
diafragma
d. Getaran suara
e. Getaran listrik
26. Tegangan yang dialirkan diantara dua plat pada mikropon kondensator adalah :
a. Tegangan isolasi
b. Tegangan polarisasi
c. Tegangan listrik
d. Tegangan kondensator
e. Tegangan suara
27. Elektret merupakan kependekan dari :
a. Elektrostatik magnet
b. Elektronika magnet
c. Elektronika kaset
d. Elektro magnet
e. Elektro stabil kaset
28. Bahan yang dapat memuat muatan listrik tetap sehingga mempunyai tegangan yanag tepat pula,adalah :
a. Bahan frrite
b. Bahan metal
c. Elektret
d. Lyvinil chloride
e. Bahan kaset
29. Rangkaian yang digunakan sebagai bagian pencampur beberapa saluran input ke dalam satu saluran
adalah :
a. Rangkaian pre-amp
b. Rangkaian pre-mic
c. Rangkaian tone control
d. Rangkaian audio micer
e. Rangkaian tape
30. Penguat pre amplifier pada audio mixer berfungsi untuk :
a. Mengendalikan sinyal dari tape
b. Mengendalikan sinyal dari mikropon
c. Mencampur berbagai sinyal input
d. Menguatkan sinyal suara dari mikropon
e. Memperbaiki sinyal suara
ESSAY.
Jawablah pertanyaan dibawah ini dengan jelas dan benar!
1. Tuliskan 3 sistem track pada proses perekaman ?
2. Apa yang dimaksud dengan proses perekaman !
3. Fungsi merangkai pre amp head adalah :
4. Tuliskan 3 komponen utama dari mikropon elektrodinamik :
5. Disamping adalah gambar rangkaian dasar audio mixer .
Apakah arti dari symbol komponen berikut :
R = …..
C = …..
Q = …..
In = …..
R2
R1
R3
C2C1
Q1
OUT
IN
+
–

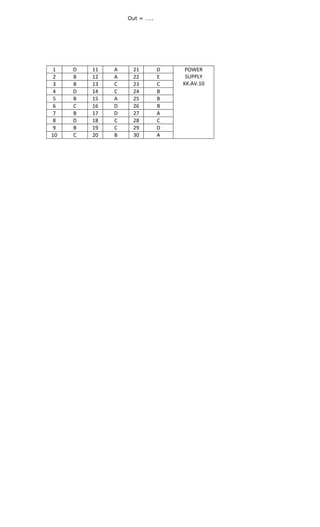

Out = …..
1 D 11 A 21 D POWER
SUPPLY
KK.AV.10
2 B 12 A 22 E
3 B 13 C 23 C
4 D 14 C 24 B
5 B 15 A 25 B
6 C 16 D 26 B
7 B 17 D 27 A
8 D 18 C 28 C
9 B 19 C 29 D
10 C 20 B 30 A

Jl. Arjuna 4 BSK
Bid. Diklat : KK.AV.12 / TAPE RECORDER
Kelas : XI AV
Hari / Tanggal :
Waktu :
===============================================================
Petunjuk Soal :
d, dan e.
1. Komponen cassette recorder yang berfungsi mereproduksi getaran listrik dari kaset adalah :
a. Head play
b. Pre-amp
c. Amplifier
d. Loud speaker
e. Pre mic
2. Rangkaian cassette recorder yang berfungsi untuk menguatkan getaran dari play head di sebut :
a. Head play
b. Pre amp
c. Pre-mic
d. Amplifier
e. Speaker
3. Pada blok diagram cassette recorder, rangkaian yang di hubungkan dengan loudspeaker yaitu :
a. Pre amp
b. Play head
c. Amplifier
d. Pre-mic
e. Mokropon
4. Besar kecilnya loudspeaker diukur dalam satuan :
a. Meter
b. Inch
c. Ohm
d. Hertz
e. ampere
5. waktu putar bolak balik dari pita C”60 adalah :
a. 30 menit
b. 60 menit
c. 45 menit
d. 90 menit
e. 120 menit
6. Frekwensi yang dibangkitkan dari pita karet dengan jenis bahan Fe Cr adalah :
a. 30 Hz – 12 khz
b. 20 Hz – 20 khz
c. 30 Hz – 20 Khz
d. 30 Hz – 12 Hz
e. 30 Hz – 20 Hz
7. Yang membedakan pita kaset Fe cr dengan pita kaset metal adalah :
a. Jenis bahannya
b. Waktu putarnya
c. Ukurannya
d. Jenis suaranya
e. Tegangan kerja
8. Apabila kaset tidak berputar, sedangkan indikator hidup dan terdengar suara lemah maka kemungkinan
rusak :
a. Speaker
b. Motor
c. Karet motor
d. Potensiometer
e. Head
9. Volume tape recorder maksimal tetapi suara yang terdengar kecil, kemungkinan rusak adalah :
a. Potensiometer
b. Loud speaker
c. Head
d. Motor
e. Ampillier
10. Ciri-ciri head mono yaitu :
a. Lapisan mata head ada satu
b. Lapisan mata head ada dua
c. Lapisan mata head ada empat
d. Jumlah terminal kabel ada empat
e. Pemasangan kabel tidak boleh terbalik
11. Perbedaan potensiometer mono dengan potensio stereo terdapat pada :
a. Jumlah kaki
b. Nilai tahanannya
c. Ukuran fisik
d. Nilai arusnya
e. Nilai tegangan
12. Apabila suara tape recorder timbul noise, pada saat diputar volumenya, kemungkinan rusak :
a. Loud speaker
b. Potensiometer
c. Motor
d. Saklar on/off
e. Head play
13. Apabila indicator mati dan kaset tidak berputar, tetapi menggunakan baterai dapat berfungsi maka
kemungkinan rusak pada :
a. Karet motor
b. Konektor baterai
c. Kabel listrik
d. Motor
e. Kabel jumper
14. Untuk menguji kondisi head, dapat diukur dengan :
a. Volt meter
b. Ohm meter
c. Ampere meter
d. Osiloskop
e. Kwh meter

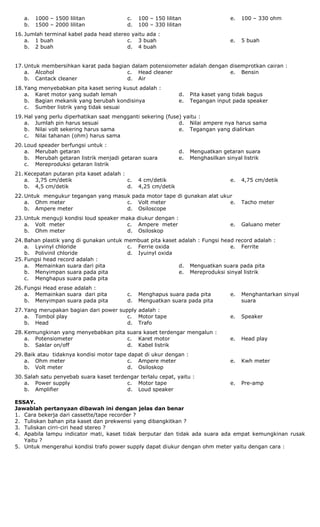

15. Jumlah lilitan didalam head adalah sekitar :

a. 1000 – 1500 lilitan
b. 1500 – 2000 lilitan
c. 100 – 150 lilitan
d. 100 – 330 lilitan
e. 100 – 330 ohm
16. Jumlah terminal kabel pada head stereo yaitu ada :
a. 1 buah
b. 2 buah
c. 3 buah
d. 4 buah
e. 5 buah
17. Untuk membersihkan karat pada bagian dalam potensiometer adalah dengan disemprotkan cairan :
a. Alcohol
b. Cantack cleaner
c. Head cleaner
d. Air
e. Bensin
18. Yang menyebabkan pita kaset sering kusut adalah :
a. Karet motor yang sudah lemah
b. Bagian mekanik yang berubah kondisinya
c. Sumber listrik yang tidak sesuai
d. Pita kaset yang tidak bagus
e. Tegangan input pada speaker
19. Hal yang perlu diperhatikan saat mengganti sekering (fuse) yaitu :
a. Jumlah pin harus sesuai
b. Nilai volt sekering harus sama
c. Nilai tahanan (ohm) harus sama
d. Nilai ampere nya harus sama
e. Tegangan yang dialirkan
20. Loud speader berfungsi untuk :
a. Merubah getaran
b. Merubah getaran listrik menjadi getaran suara
c. Mereproduksi getaran listrik
d. Menguatkan getaran suara
e. Menghasilkan sinyal listrik
21. Kecepatan putaran pita kaset adalah :
a. 3,75 cm/detik
b. 4,5 cm/detik
c. 4 cm/detik
d. 4,25 cm/detik
e. 4,75 cm/detik
22. Untuk mengukur tegangan yang masuk pada motor tape di gunakan alat ukur
a. Ohm meter
b. Ampere meter
c. Volt meter
d. Osiloscope
e. Tacho meter
23. Untuk menguji kondisi loud speaker maka diukur dengan :
a. Volt meter
b. Ohm meter
c. Ampere meter
d. Osiloskop
e. Galuano meter
24. Bahan plastik yang di gunakan untuk membuat pita kaset adalah : Fungsi head record adalah :
a. Lyvinyl chloride
b. Polivinil chloride
c. Ferrie oxida
d. Iyuinyl oxida
e. Ferrite
25. Fungsi head record adalah :
a. Memainkan suara dari pita
b. Menyimpan suara pada pita
c. Menghapus suara pada pita
d. Menguatkan suara pada pita
e. Mereproduksi sinyal listrik
26. Fungsi Head erase adalah :
a. Memainkan suara dari pita
b. Menyimpan suara pada pita
c. Menghapus suara pada pita
d. Menguatkan suara pada pita
e. Menghantarkan sinyal
suara
27. Yang merupakan bagian dari power supply adalah :
a. Tombol play
b. Head
c. Motor tape
d. Trafo
e. Speaker
28. Kemungkinan yang menyebabkan pita suara kaset terdengar mengalun :
a. Potensiometer
b. Saklar on/off
c. Karet motor
d. Kabel listrik
e. Head play
29. Baik atau tidaknya kondisi motor tape dapat di ukur dengan :
a. Ohm meter
b. Volt meter
c. Ampere meter
d. Osiloskop
e. Kwh meter
30. Salah satu penyebab suara kaset terdengar terlalu cepat, yaitu :
a. Power supply
b. Amplifier
c. Motor tape
d. Loud speaker
e. Pre-amp
ESSAY.
Jawablah pertanyaan dibawah ini dengan jelas dan benar
1. Cara bekerja dari cassette/tape recorder ?
2. Tuliskan bahan pita kaset dan prekwensi yang dibangkitkan ?
3. Tuliskan cirri-ciri head stereo ?
4. Apabila lampu indicator mati, kaset tidak berputar dan tidak ada suara ada empat kemungkinan rusak
Yaitu ?
5. Untuk mengerahui kondisi trafo power supply dapat diukur dengan ohm meter yaitu dengan cara :

1 A 11 A 21 E TAPE
RECORDER
KK.AV.12
2 B 12 B 22 C
3 C 13 C 23 B
4 B 14 B 24 A
5 B 15 B 25 B
6 A 16 D 26 C
7 A 17 B 27 D
8 C 18 B 28 C
9 C 19 D 29 A
10 A 20 B 30 C

Soal semester genap tp

More Related Content

What's hot

Viewers also liked

Similar to Soal semester genap tp

More from EKO SUPRIYADI

Soal semester genap tp
