Struktur dan notasi algoritma dengan flowchart
- 1. Program Komputer 1 M.Rudi Fanani, M.Kom WA/SMS: 0858-4212-1990 m.rudifanani@ymail.com Tadris Matematika/ IAIN Pekalongan 2018
- 2.

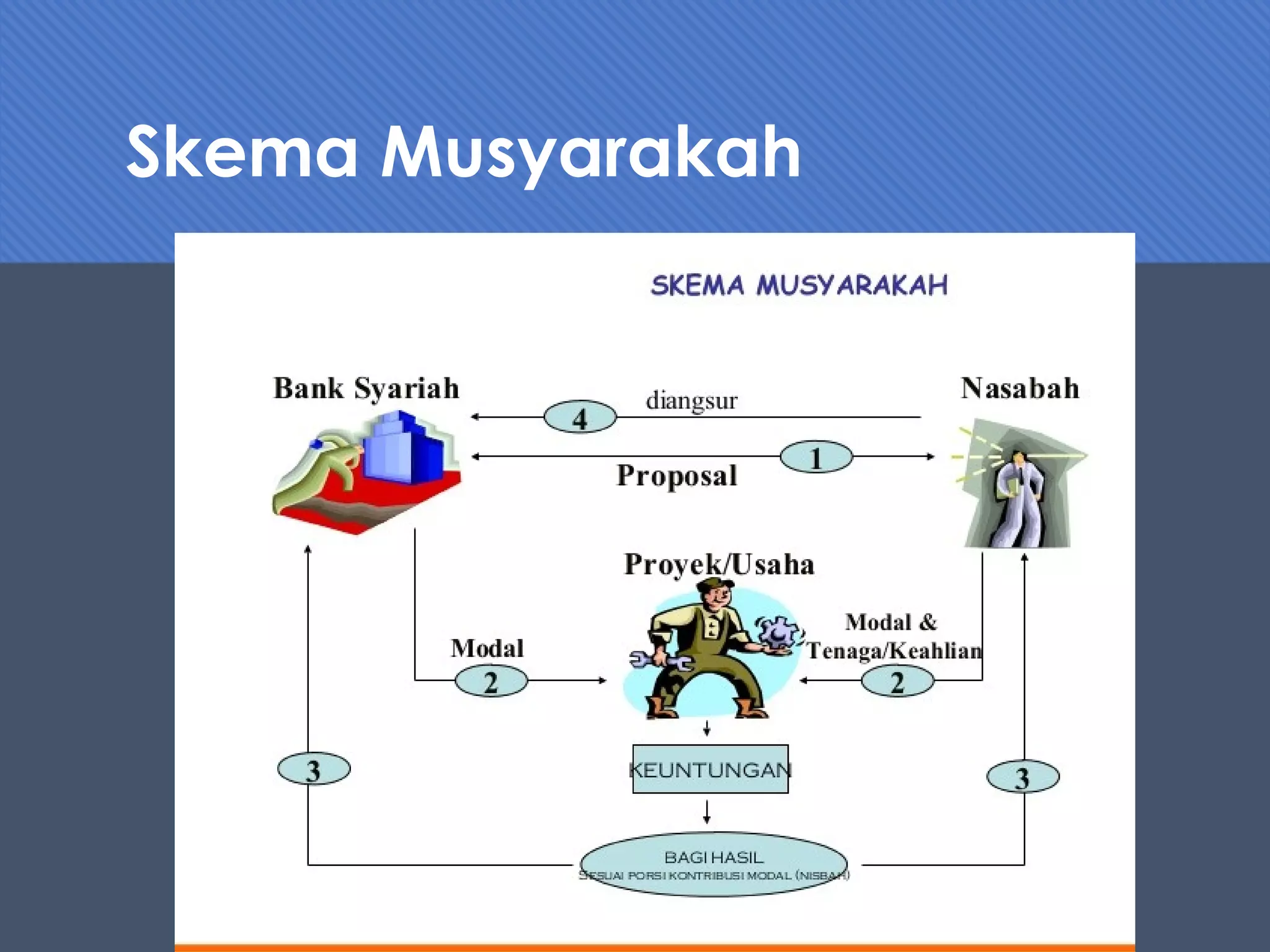

- 3.

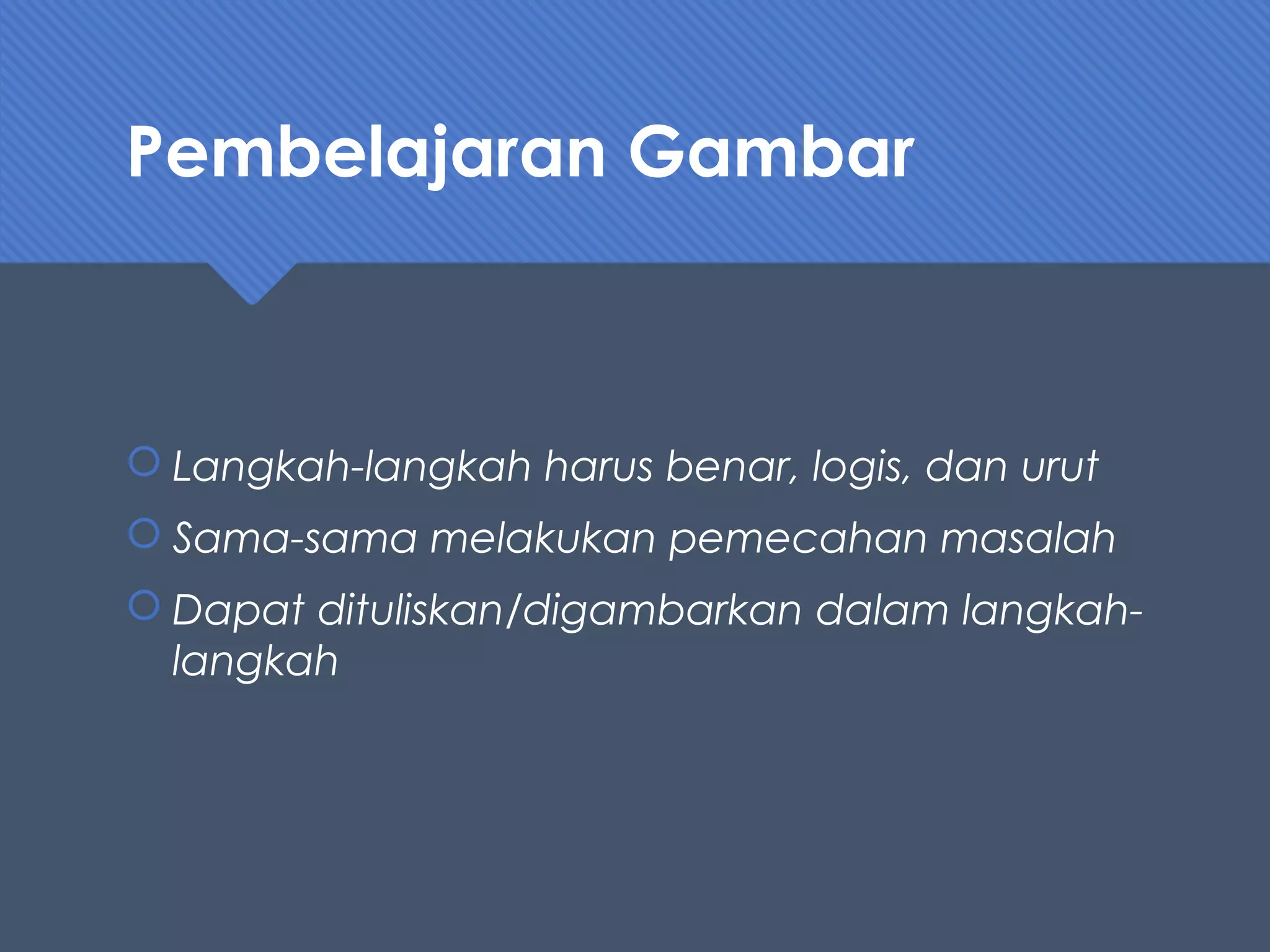

- 4. Pembelajaran Gambar Langkah-langkahharus benar, logis, dan urut Sama-sama melakukan pemecahan masalah Dapat dituliskan/digambarkan dalam langkah- langkah
- 5. Algoritma dalam bentuktulisan Skema Penerbitan e-KTP Urutan Pemberian Beasiswa Cara membuat SIM Panduan menggunakan mobil matic Semuanya menggunakan bahasa manusia
- 6. Definisi Algoritma Algoritmaadalah urutan langkah logis tertentu untuk memecahkan suatu masalah Urutan langkah logis, yang berarti algoritma harus mengikuti suatu urutan tertentu. Alur pemikiran dalam menyelesaikan suatu pekerjaan yang dituangkan secara tertulis. Alur pikiran, sehingga algoritma seseorang dapat juga berbeda dari algoritma orang lain (dapat berupa kalimat, gambar atau tabel).
- 7. Kriteria Algoritma Input:algoritma dapat memiliki nol atau lebih inputan dari luar. Output: algoritma harus memiliki minimal satu buah output keluaran. Definite (pasti): algoritma memiliki instruksi- instruksi yang jelas dan tidak ambigu. Finite (ada batas): algoritma harus memiliki titik berhenti (stopping role). Effective (tepat dan efisien): algoritma sebisa mungkin harus dapat dilaksanakan dan efektif.
- 8.
- 9. Macam Struktur Algoritma Struktur Sekuensial Pada struktur sekuensial, langkah-langkah yang dilakukan dalam algoritma diproses secara berurutan Langkah 1 Langkah 2 Langkah 3
- 10. Macam Struktur Algoritma Struktur Seleksi Menyatakan pemilihan langkah yang didasarkan oleh suatu kondisi (pengambilan keputusan). Kondisi Langkah 1 Langkah 2 salahbenar
- 11. Macam Struktur Algoritma Struktur Pengulangan Pengulangan menyatakan suatu tindakan atau langkah yang dijalankan beberapa kali Kondisi Prosedur salah benar Titik keluar
- 12. Macam Struktur Algoritma Kombinasi struktur dasar Banyak algoritma yang mengkombinasikan dua atau tiga struktur dasar, seperti sekuensial dan pengulangan, pengulangan dan seleksi dsb.
- 13. Contoh Algoritma Algortima menghitungluas persegi panjang: Masukkan P (panjang) Masukkan L (lebar) Luas P*L Tampilkan luas Sifat: berlaku umum, tidak menggunakan simbol atau sintaks dari suatu bahasa pemrograman.
- 14.

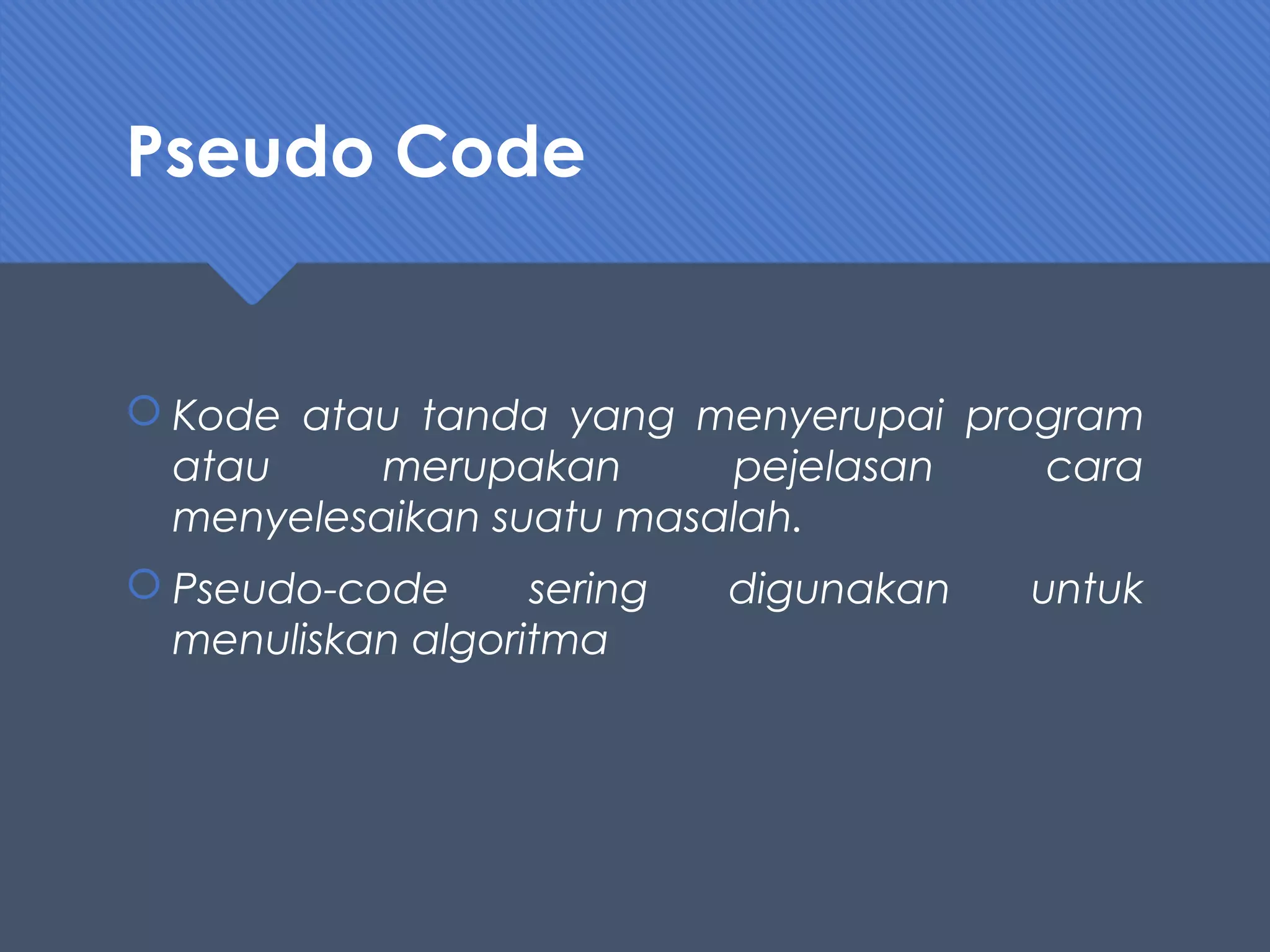

- 15. Pseudo Code Kodeatau tanda yang menyerupai program atau merupakan pejelasan cara menyelesaikan suatu masalah. Pseudo-code sering digunakan untuk menuliskan algoritma

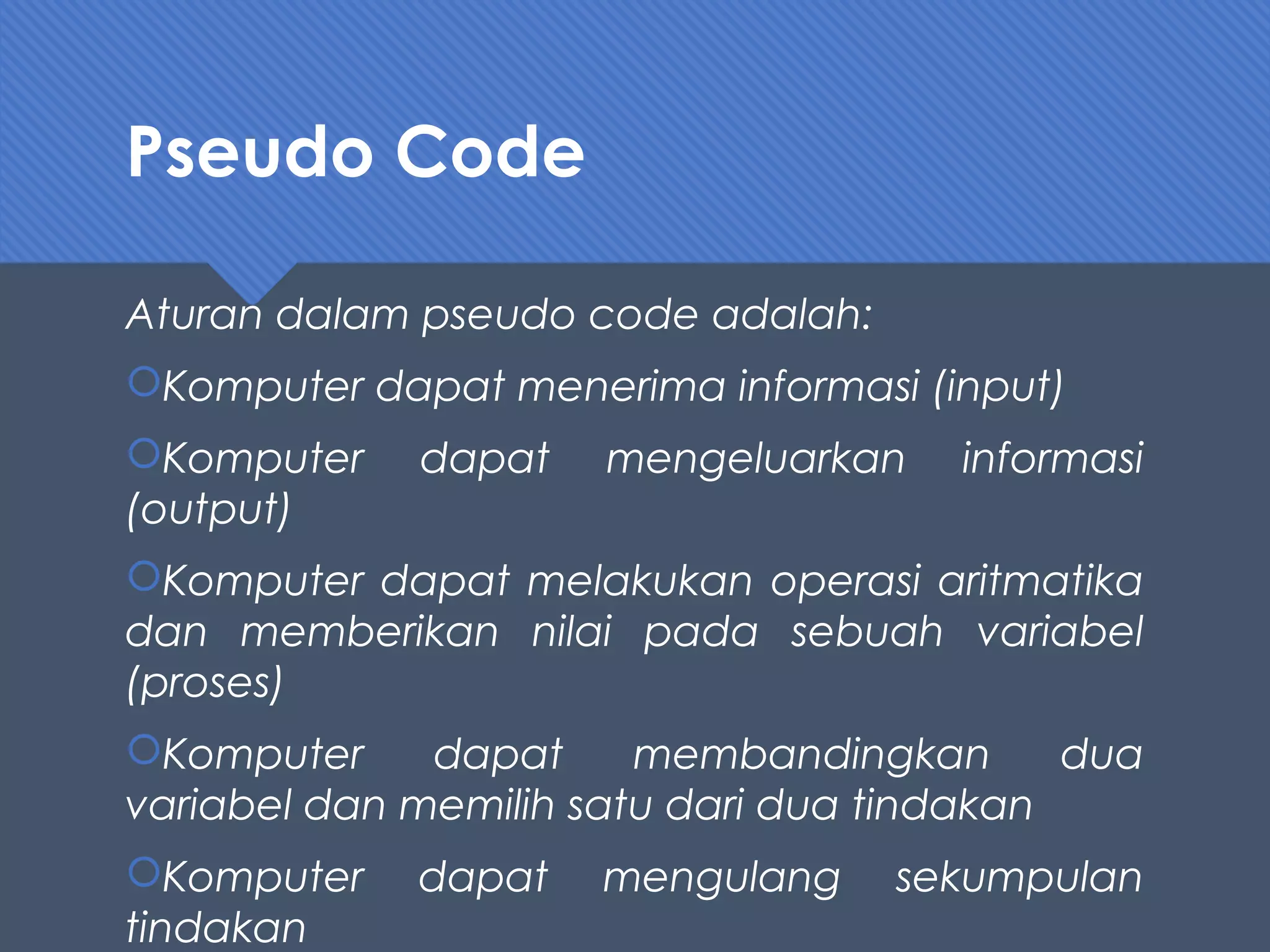

- 16. Pseudo Code Aturan dalampseudo code adalah: Komputer dapat menerima informasi (input) Komputer dapat mengeluarkan informasi (output) Komputer dapat melakukan operasi aritmatika dan memberikan nilai pada sebuah variabel (proses) Komputer dapat membandingkan dua variabel dan memilih satu dari dua tindakan Komputer dapat mengulang sekumpulan tindakan

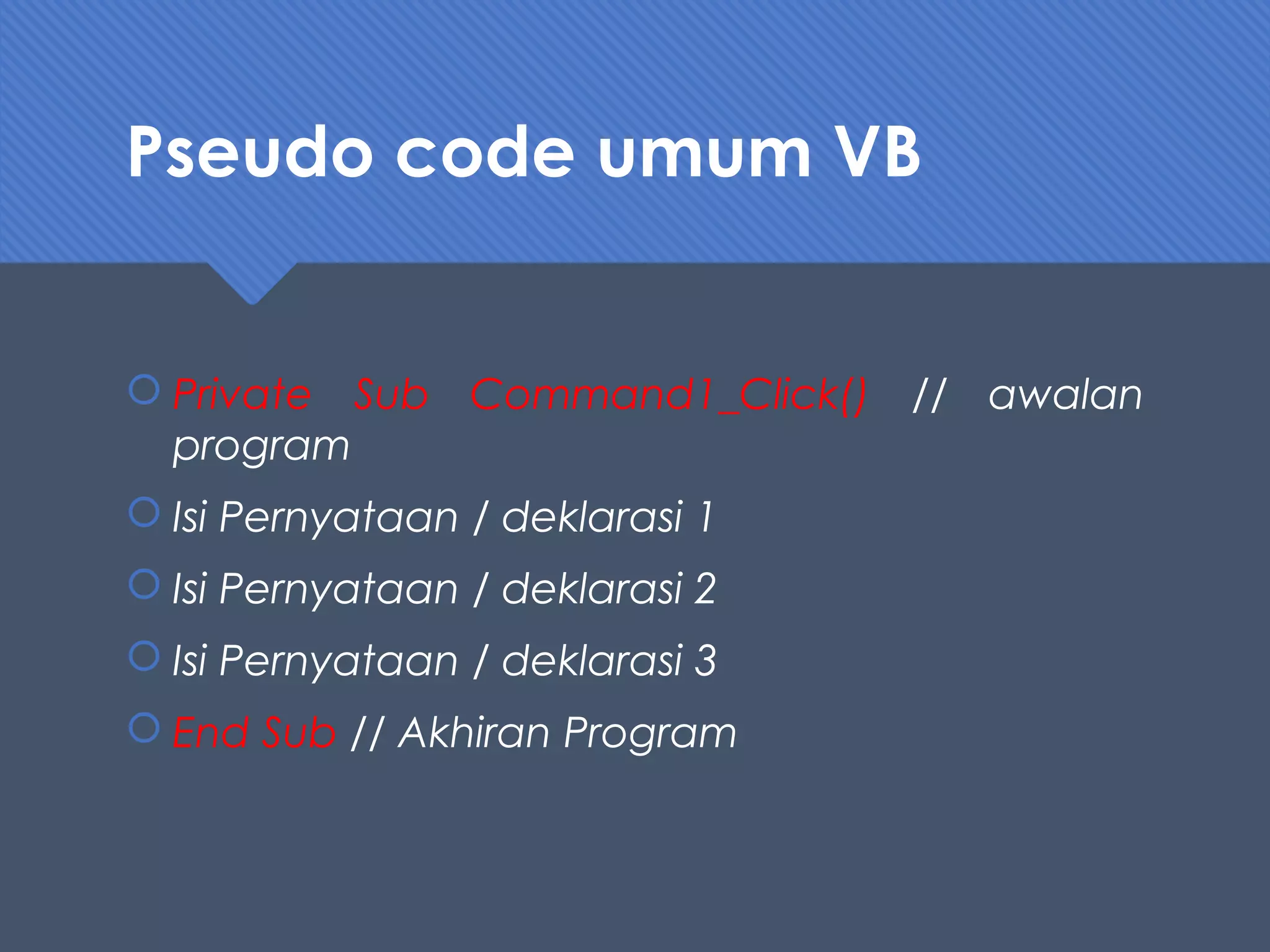

- 17. Pseudo code umumVB Private Sub Command1_Click() // awalan program Isi Pernyataan / deklarasi 1 Isi Pernyataan / deklarasi 2 Isi Pernyataan / deklarasi 3 End Sub // Akhiran Program
- 18.
- 19. Definisi Flowchart Flowchart adalahpenggambaran secara grafik dari langkah-langkah dan urut-urutan prosedur dari suatu program. Flowchart membantu analis dan programmer untuk memecahkan masalah kedalam segmen-segmen yang lebih kecil dan menganalisis alternatif-alternatif lain dalam pengoperasian.
- 20. Definisi Flowchart Flowchart digunakanuntuk mempermudah dalam penyelesaian suatu masalah khususnya masalah yang perlu dipelajari dan dievaluasi lebih lanjut.
- 21. Kaidah Pembuatan Flowchart Terdiri dari tiga bagian utama, ketika kita akan merepresentasikan sebuah algoritma ke dalam sebuah flowchart yaitu; 1. Input berupa (masukan) 2. Proses (pengolahan) 3. Output berupa (hasil)
- 22. Kaidah Pembuatan Flowchart START: Berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani pemecahan masalah. READ: Berisi instruksi untuk membaca data dari suatu peralatan input. PROCESS: Berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data yang dibaca. WRITE: Berisi instruksi untuk merekam hasil kegiatan ke perlatan output. END/STOP : Mengakhiri kegiatan pengolahan
- 23. Pedoman Penulisan Flowchart 1. Flowchartdigambarkan dari halaman atas ke bawah dan dari kiri ke kanan. 2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya. 3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas. 4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja.
- 24. Pedoman Penulisan Flowchart 5. Setiaplangkah dari aktivitas harus berada pada urutan yang benar. 6. Lingkup dari aktifitas yang sedang digambarkan harus dibuat dengan benar. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah bila percabangannya tidak berkaitan dengan sistem. 7. Gunakan simbol-simbol flowchart yang standar.
- 25.
- 26.

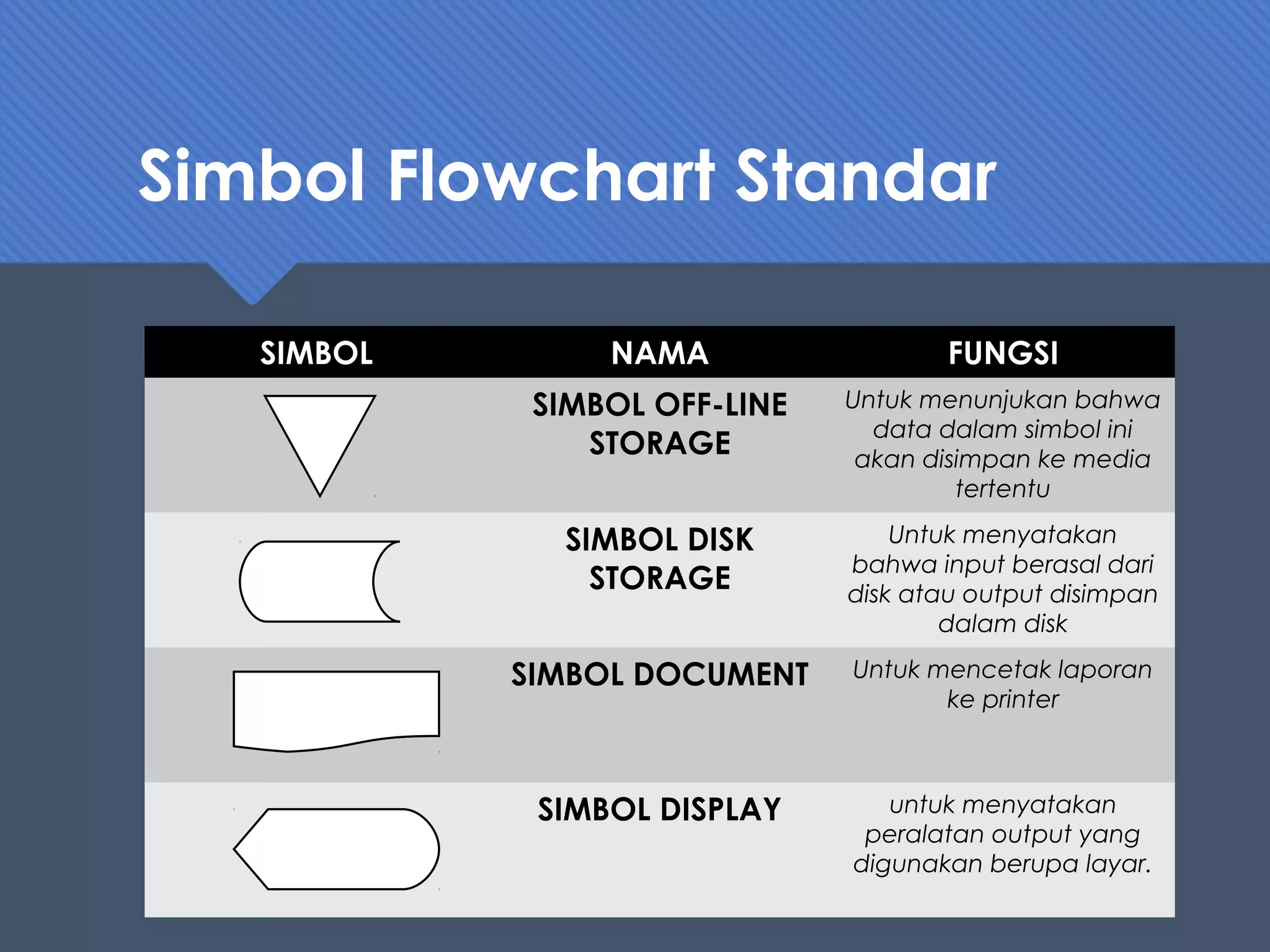

- 27. Simbol Flowchart Standar SIMBOLNAMA FUNGSI SIMBOL OFF-LINE STORAGE Untuk menunjukan bahwa data dalam simbol ini akan disimpan ke media tertentu SIMBOL DISK STORAGE Untuk menyatakan bahwa input berasal dari disk atau output disimpan dalam disk SIMBOL DOCUMENT Untuk mencetak laporan ke printer SIMBOL DISPLAY untuk menyatakan peralatan output yang digunakan berupa layar.

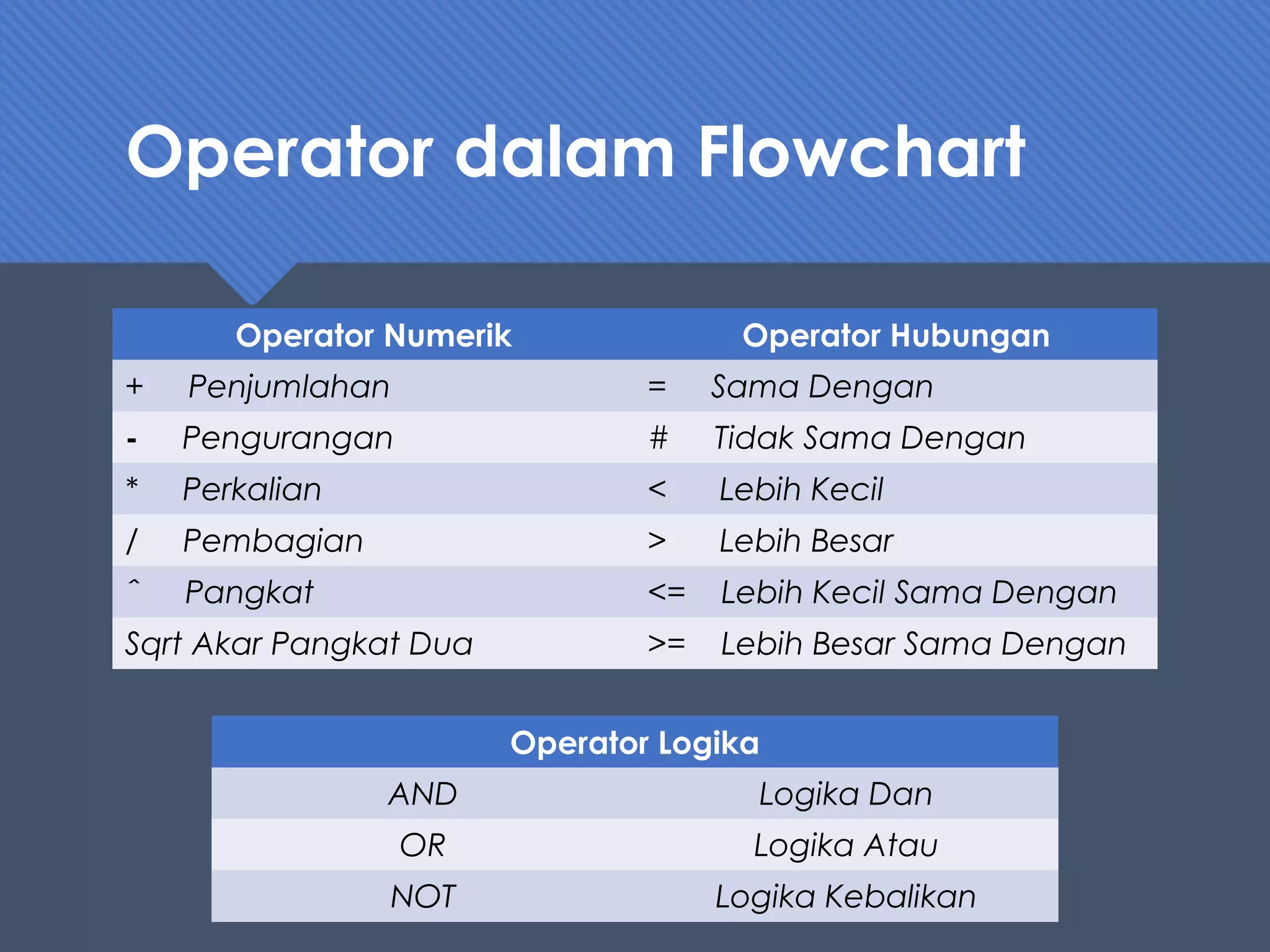

- 28. Operator dalam Flowchart OperatorNumerik Operator Hubungan + Penjumlahan = Sama Dengan - Pengurangan # Tidak Sama Dengan * Perkalian < Lebih Kecil / Pembagian > Lebih Besar ˆ Pangkat <= Lebih Kecil Sama Dengan Sqrt Akar Pangkat Dua >= Lebih Besar Sama Dengan Operator Logika AND Logika Dan OR Logika Atau NOT Logika Kebalikan

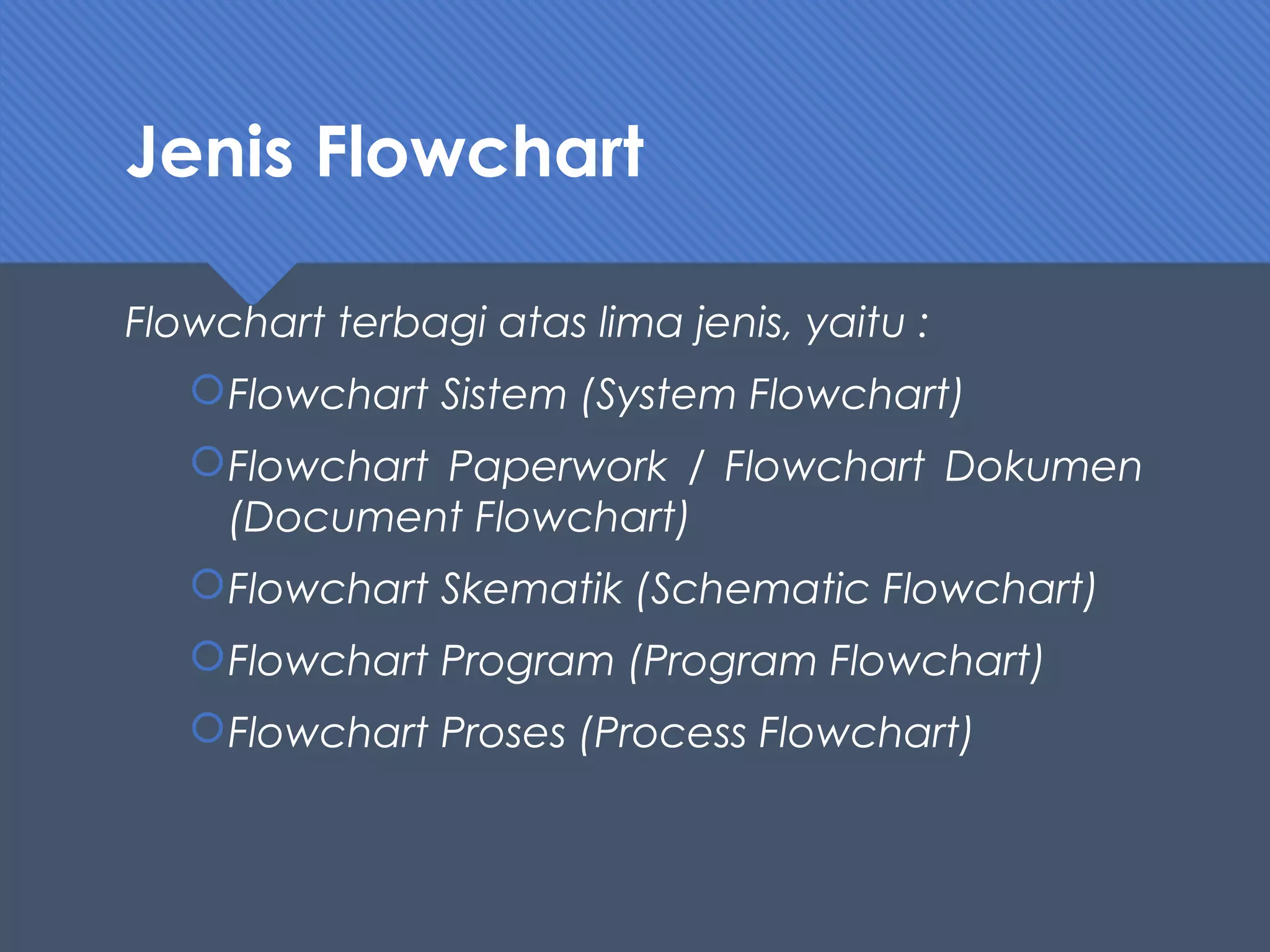

- 29. Jenis Flowchart Flowchart terbagiatas lima jenis, yaitu : Flowchart Sistem (System Flowchart) Flowchart Paperwork / Flowchart Dokumen (Document Flowchart) Flowchart Skematik (Schematic Flowchart) Flowchart Program (Program Flowchart) Flowchart Proses (Process Flowchart)

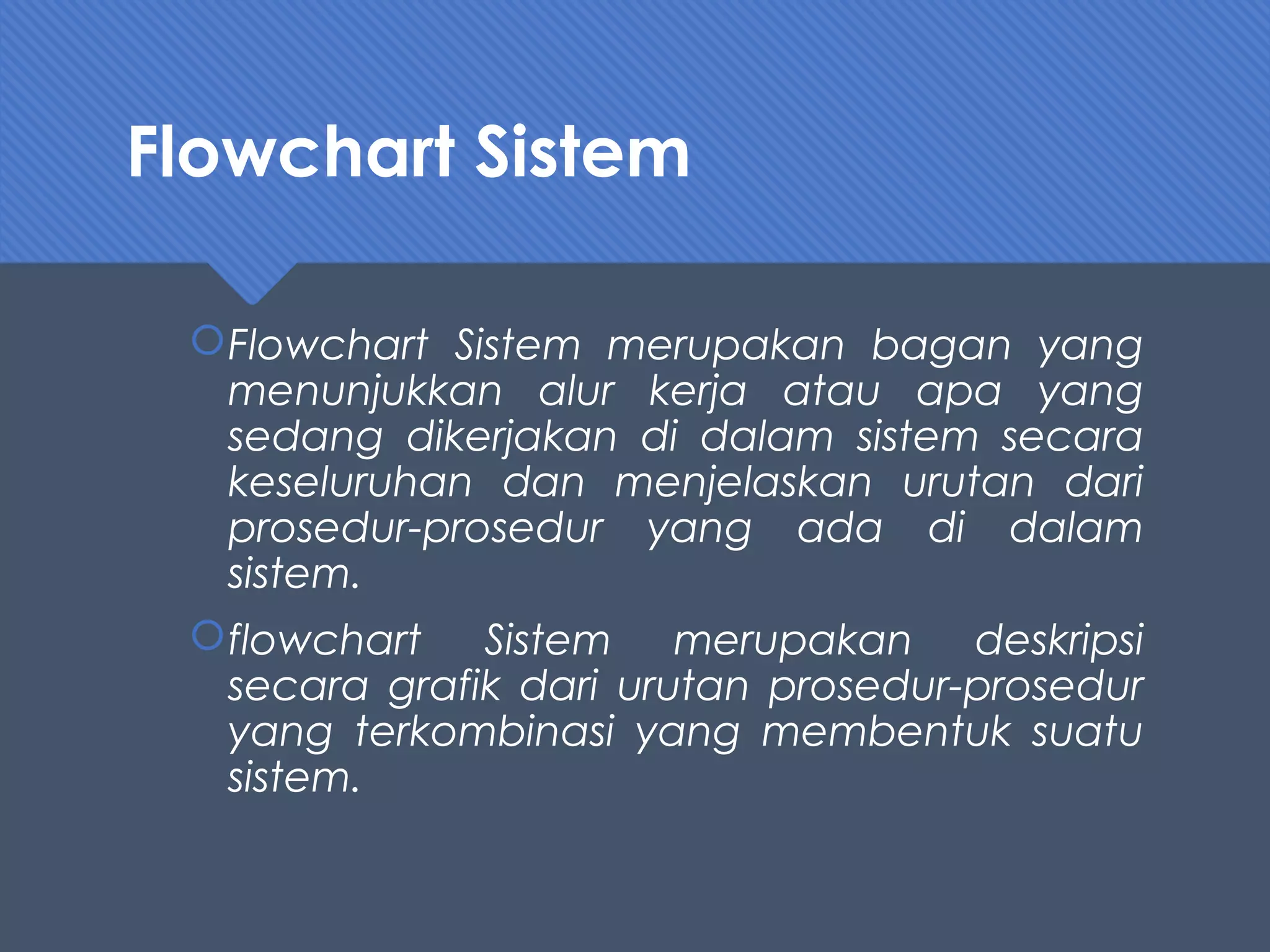

- 30. Flowchart Sistem Flowchart Sistemmerupakan bagan yang menunjukkan alur kerja atau apa yang sedang dikerjakan di dalam sistem secara keseluruhan dan menjelaskan urutan dari prosedur-prosedur yang ada di dalam sistem. flowchart Sistem merupakan deskripsi secara grafik dari urutan prosedur-prosedur yang terkombinasi yang membentuk suatu sistem.

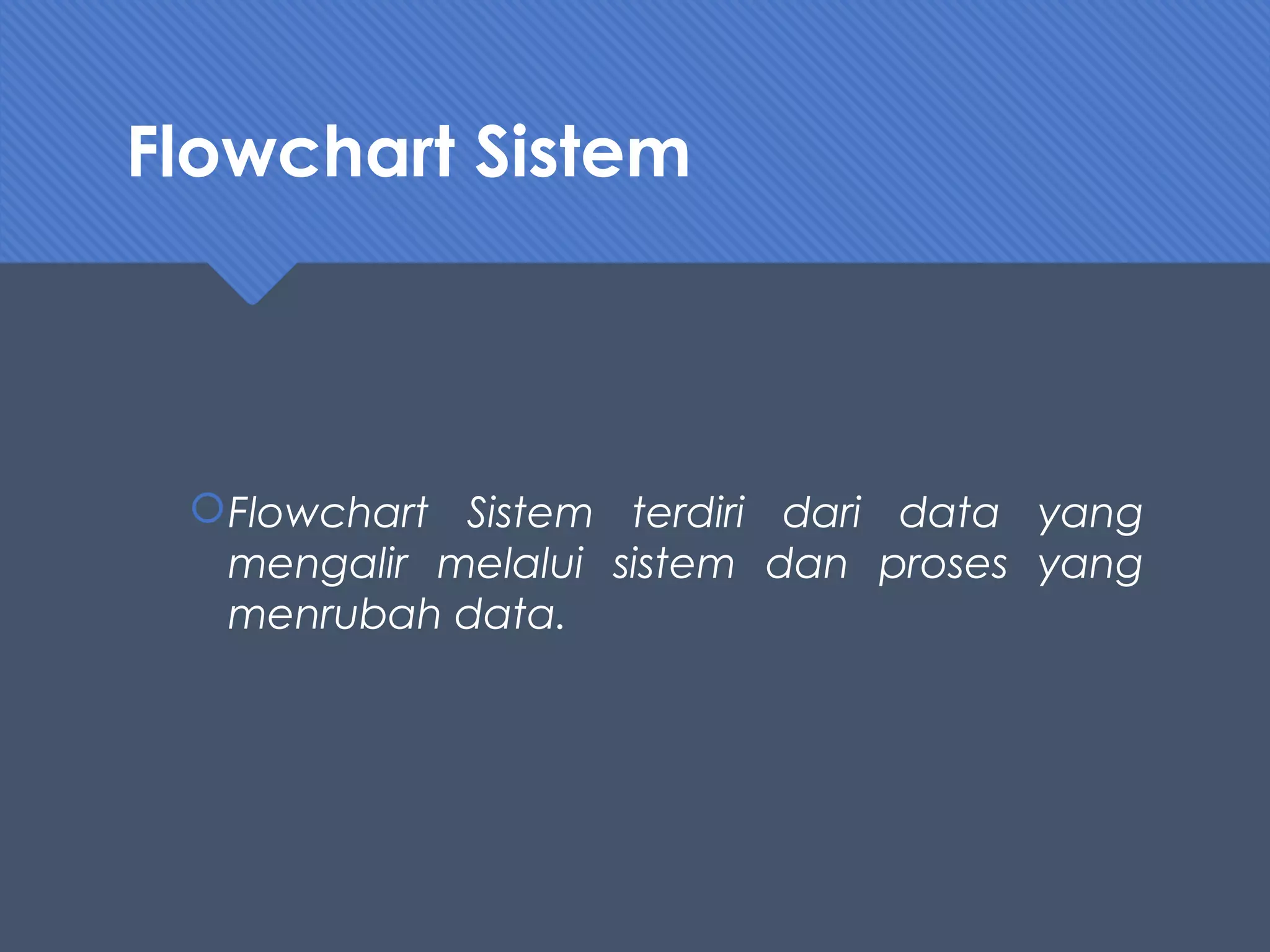

- 31. Flowchart Sistem Flowchart Sistemterdiri dari data yang mengalir melalui sistem dan proses yang menrubah data.
- 32.

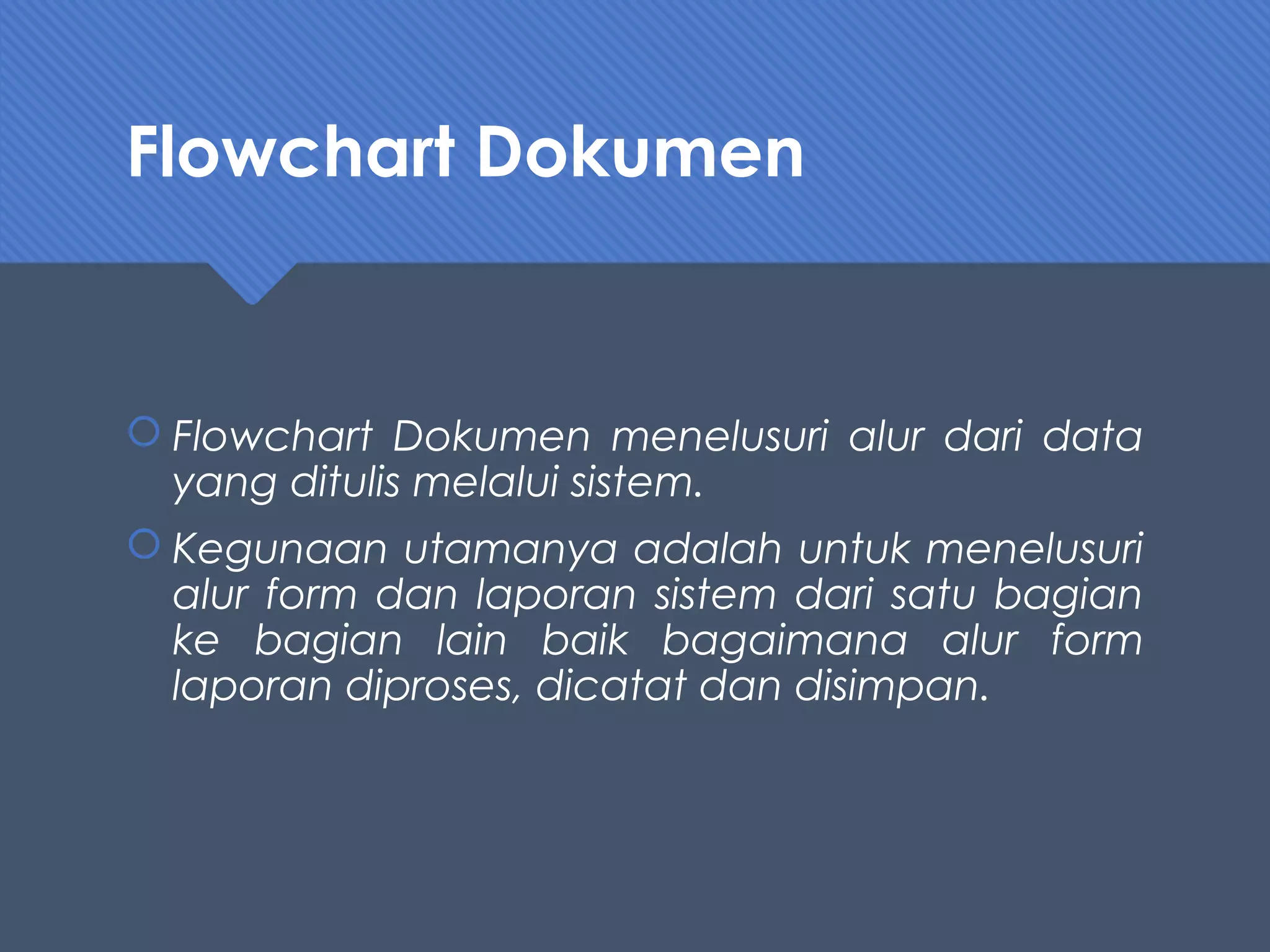

- 33. Flowchart Dokumen FlowchartDokumen menelusuri alur dari data yang ditulis melalui sistem. Kegunaan utamanya adalah untuk menelusuri alur form dan laporan sistem dari satu bagian ke bagian lain baik bagaimana alur form laporan diproses, dicatat dan disimpan.
- 34.

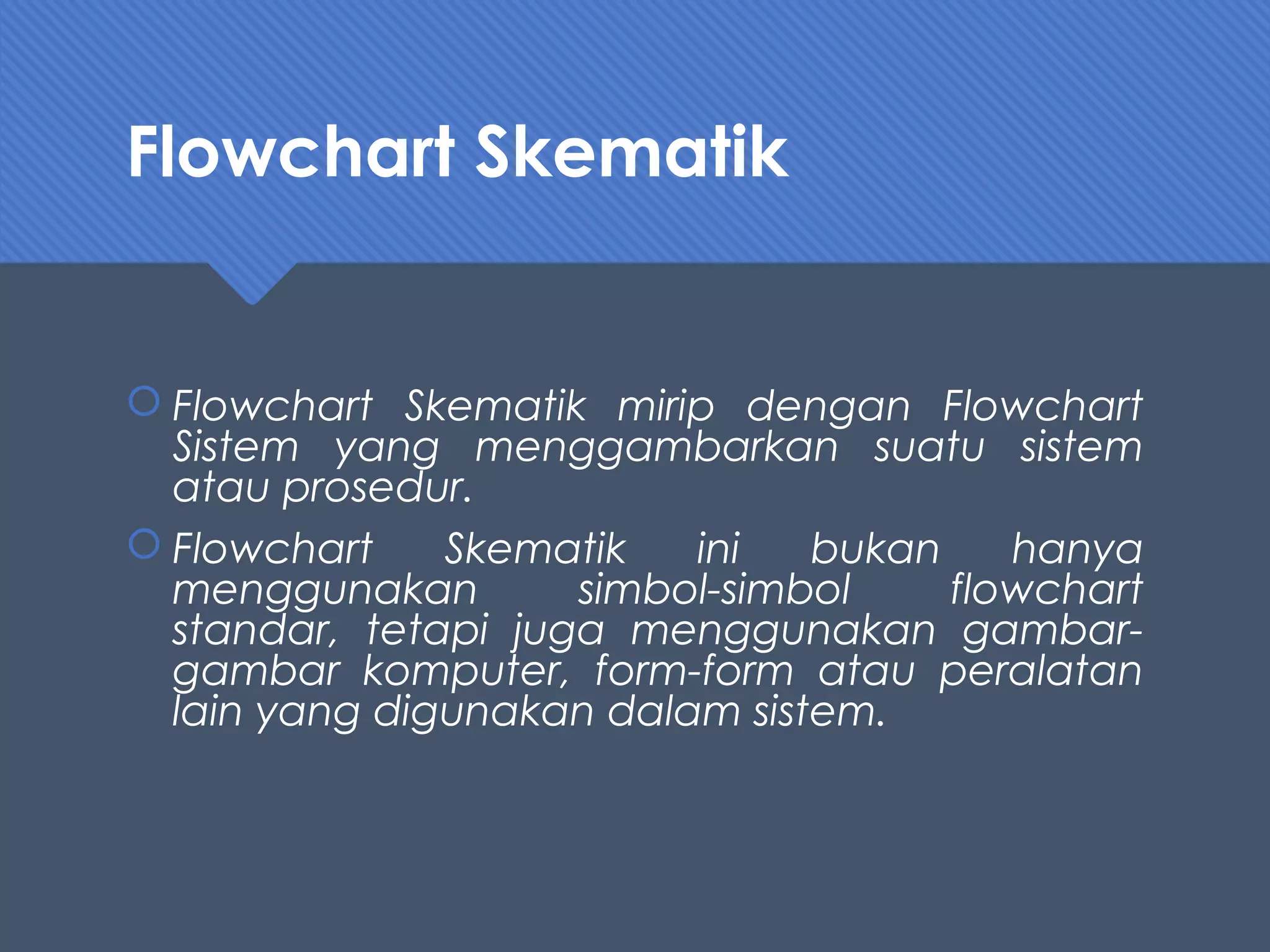

- 35. Flowchart Skematik FlowchartSkematik mirip dengan Flowchart Sistem yang menggambarkan suatu sistem atau prosedur. Flowchart Skematik ini bukan hanya menggunakan simbol-simbol flowchart standar, tetapi juga menggunakan gambar- gambar komputer, form-form atau peralatan lain yang digunakan dalam sistem.

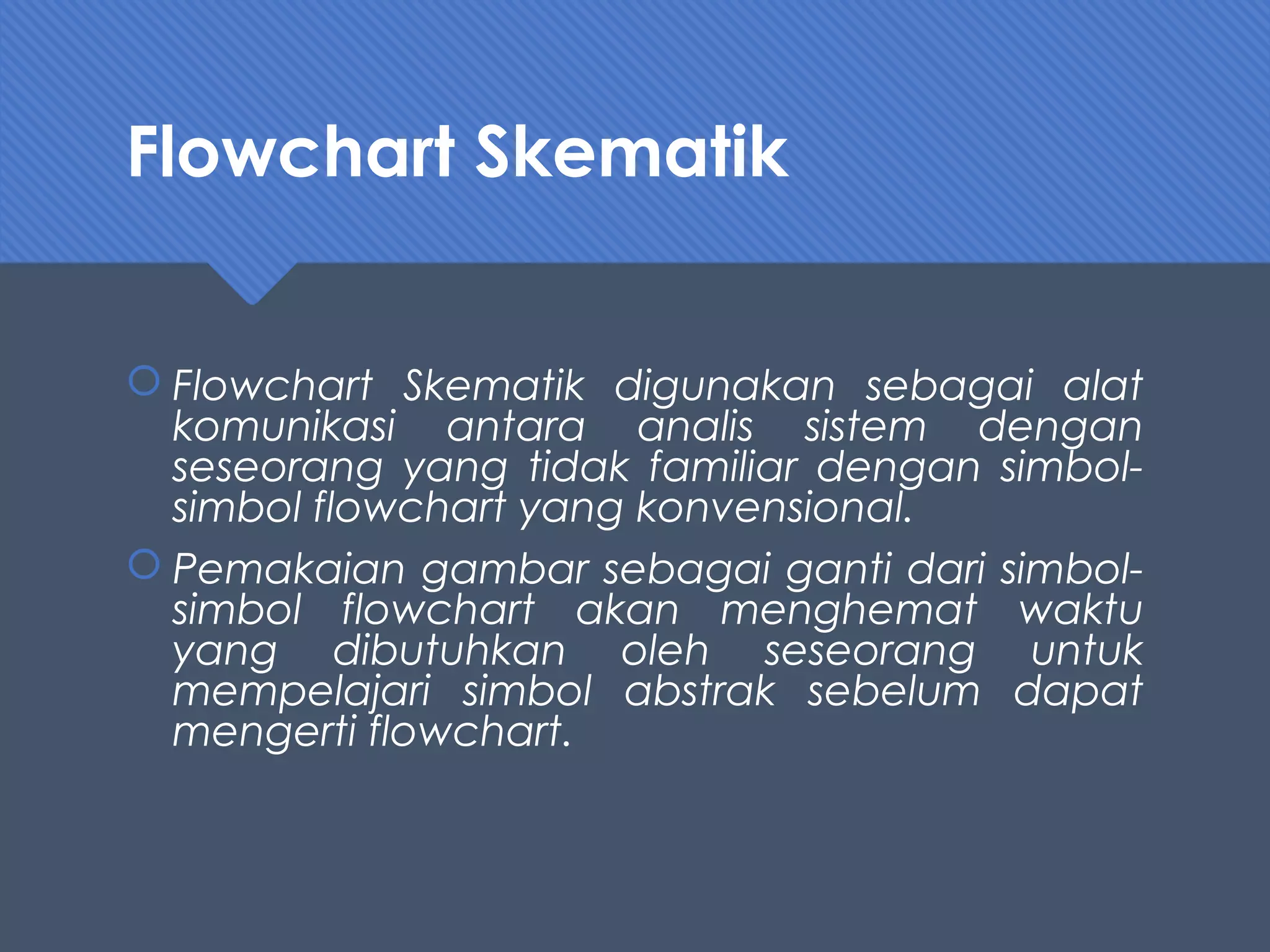

- 36. Flowchart Skematik FlowchartSkematik digunakan sebagai alat komunikasi antara analis sistem dengan seseorang yang tidak familiar dengan simbol- simbol flowchart yang konvensional. Pemakaian gambar sebagai ganti dari simbol- simbol flowchart akan menghemat waktu yang dibutuhkan oleh seseorang untuk mempelajari simbol abstrak sebelum dapat mengerti flowchart.
- 37.

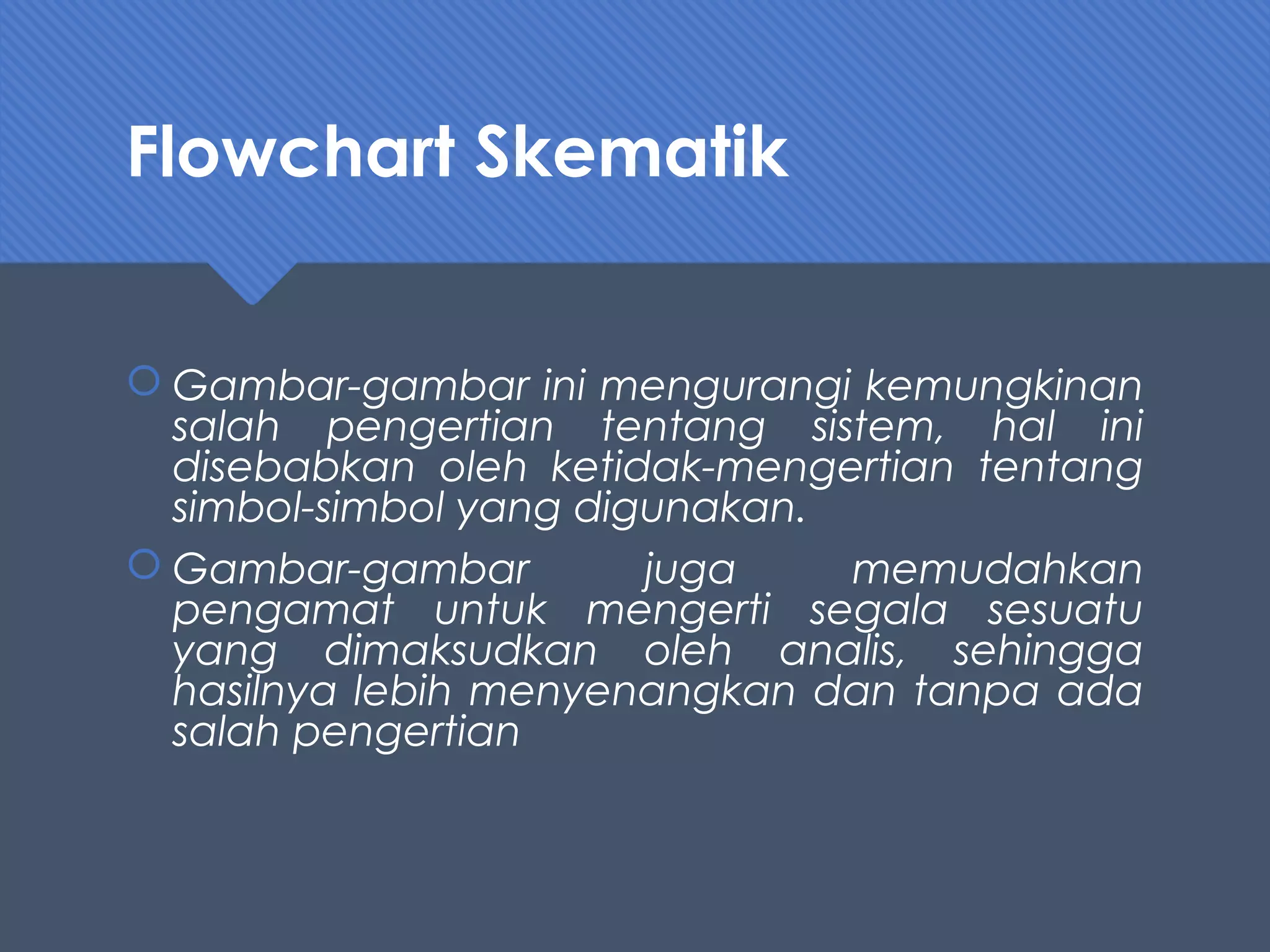

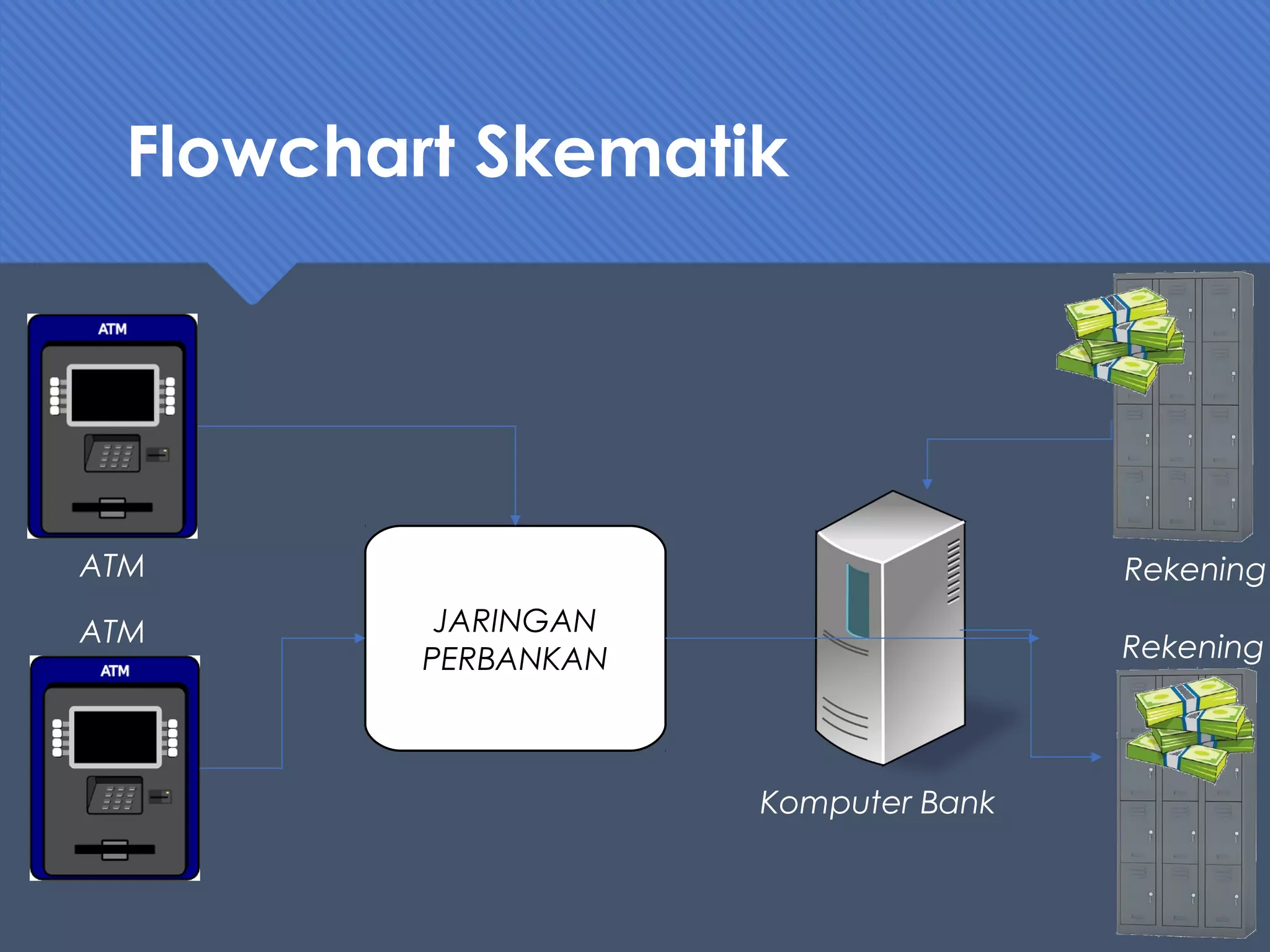

- 38. Flowchart Skematik Gambar-gambarini mengurangi kemungkinan salah pengertian tentang sistem, hal ini disebabkan oleh ketidak-mengertian tentang simbol-simbol yang digunakan. Gambar-gambar juga memudahkan pengamat untuk mengerti segala sesuatu yang dimaksudkan oleh analis, sehingga hasilnya lebih menyenangkan dan tanpa ada salah pengertian
- 39. Flowchart Program Flowchart Programdihasilkan dari Flowchart Sistem. Flowchart Program merupakan keterangan yang lebih rinci tentang bagaimana setiap langkah program atau prosedur sesungguhnya dilaksanakan. Flowchart ini menunjukkan setiap langkah program atau prosedur dalam urutan yang tepat saat terjadi.
- 40. Flowchart Program Programmer menggunakanflowchart program untuk menggambarkan urutan instruksi dari program komputer. Analis Sistem menggunakan flowchart program untuk menggambarkan urutan tugas-tugas pekerjaan dalam suatu prosedur atau operasi.
- 41.

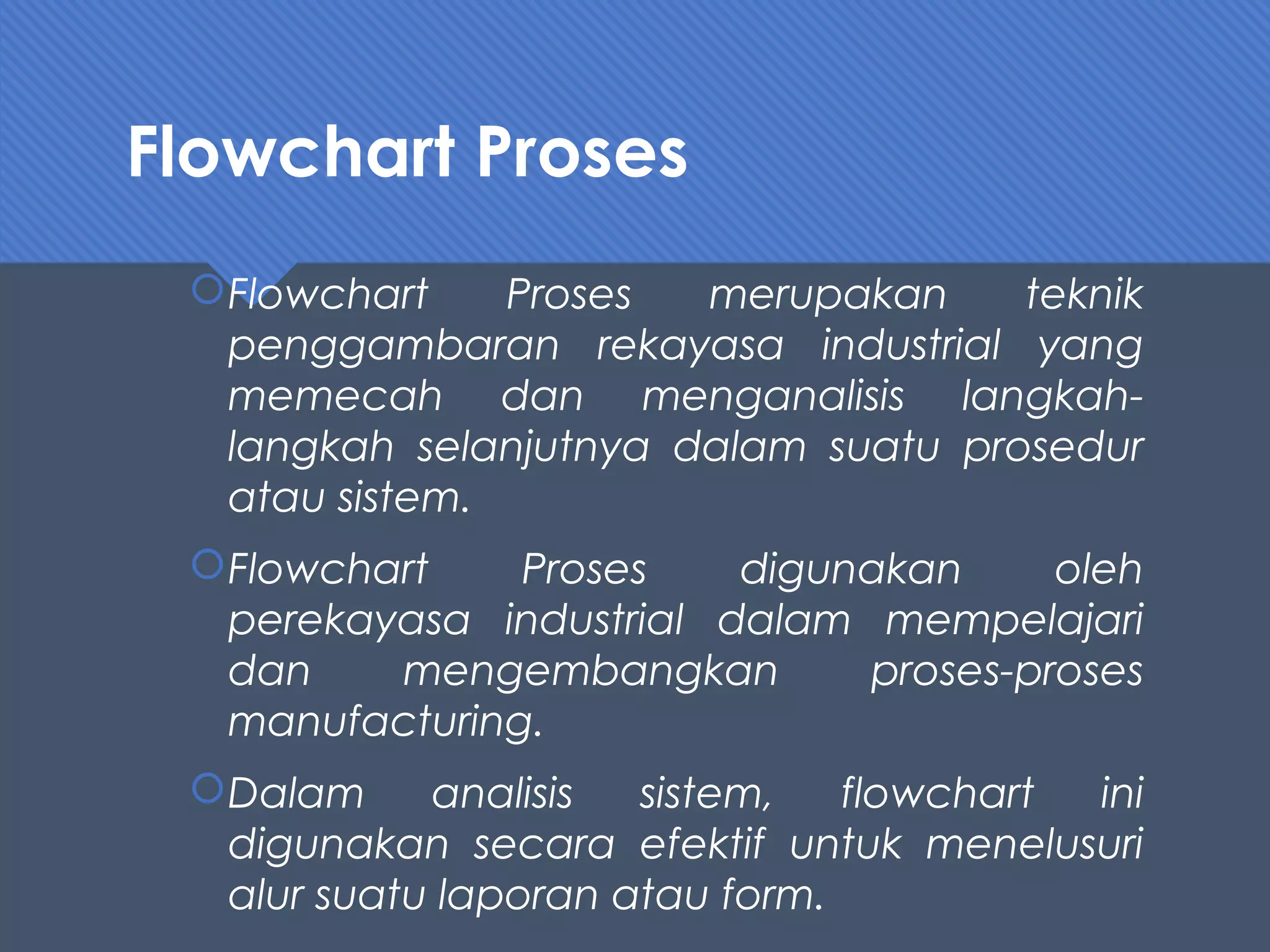

- 42. Flowchart Proses Flowchart Prosesmerupakan teknik penggambaran rekayasa industrial yang memecah dan menganalisis langkah- langkah selanjutnya dalam suatu prosedur atau sistem. Flowchart Proses digunakan oleh perekayasa industrial dalam mempelajari dan mengembangkan proses-proses manufacturing. Dalam analisis sistem, flowchart ini digunakan secara efektif untuk menelusuri alur suatu laporan atau form.
- 43.
- 44.

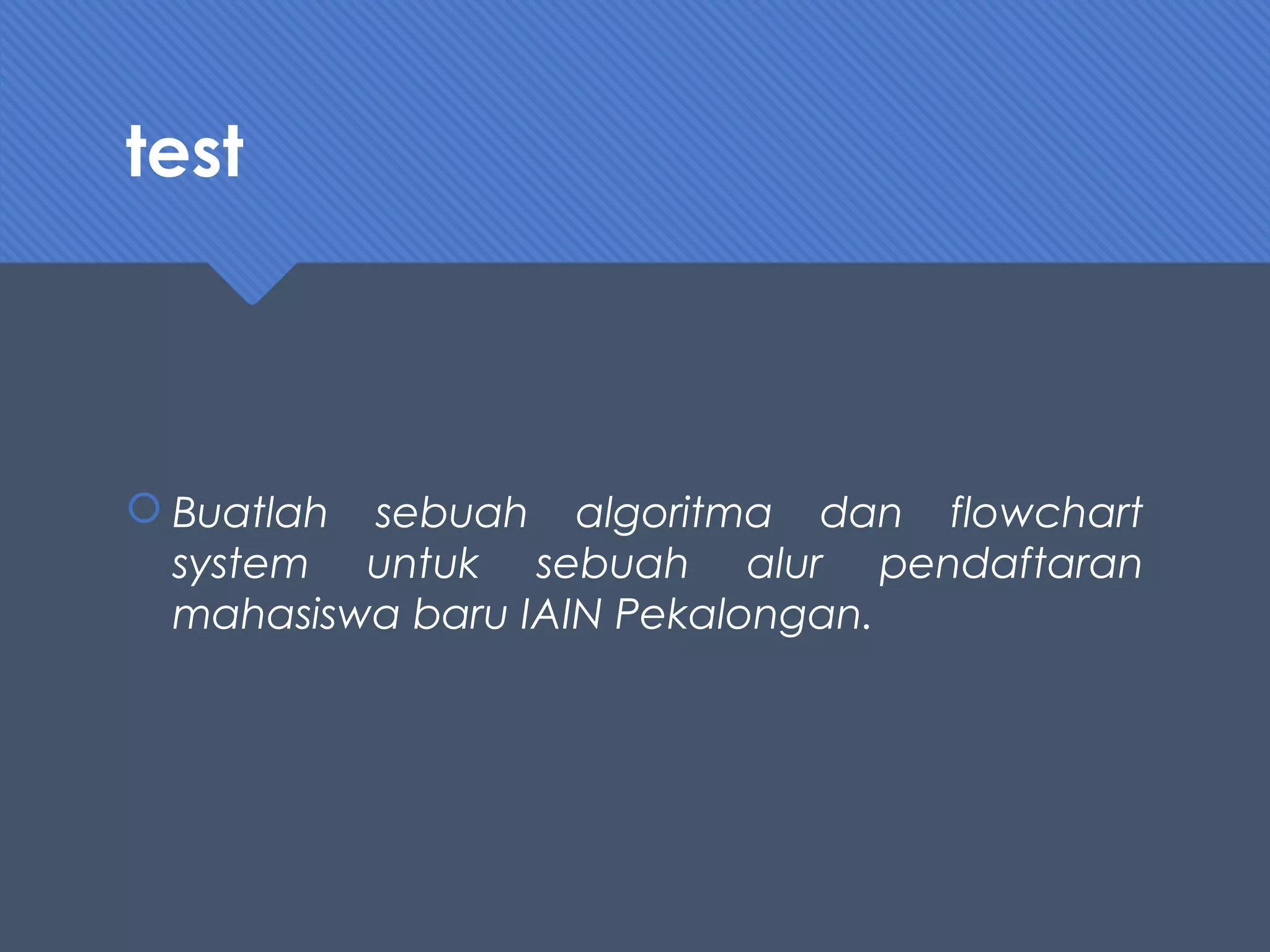

- 45. test Buatlah sebuahalgoritma dan flowchart system untuk sebuah alur pendaftaran mahasiswa baru IAIN Pekalongan.
- 46. test Buatlah sebuahalgoritma dan flowchart dokumen untuk membuat raport siswa.

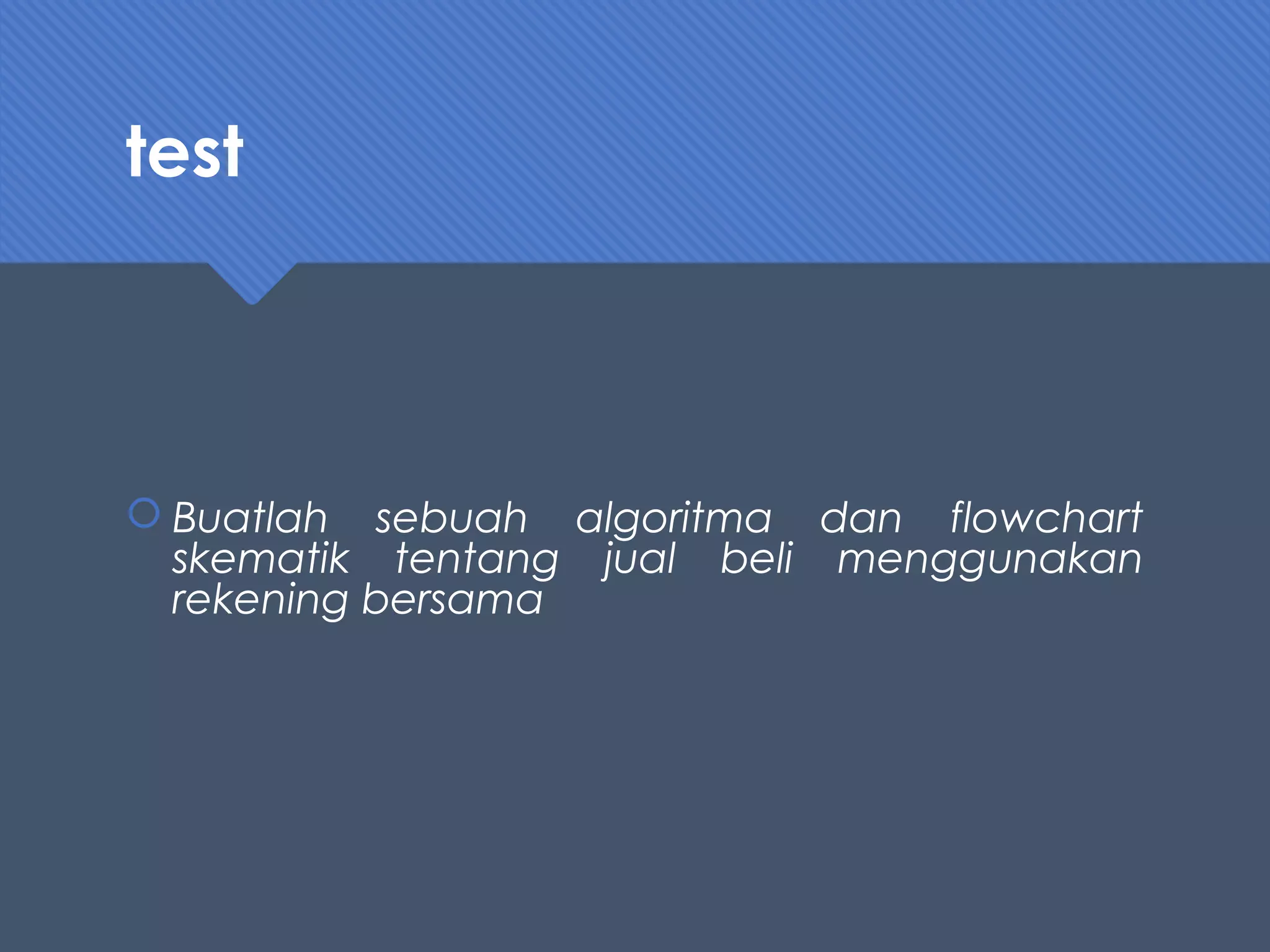

- 47. test Buatlah sebuahalgoritma dan flowchart skematik tentang jual beli menggunakan rekening bersama

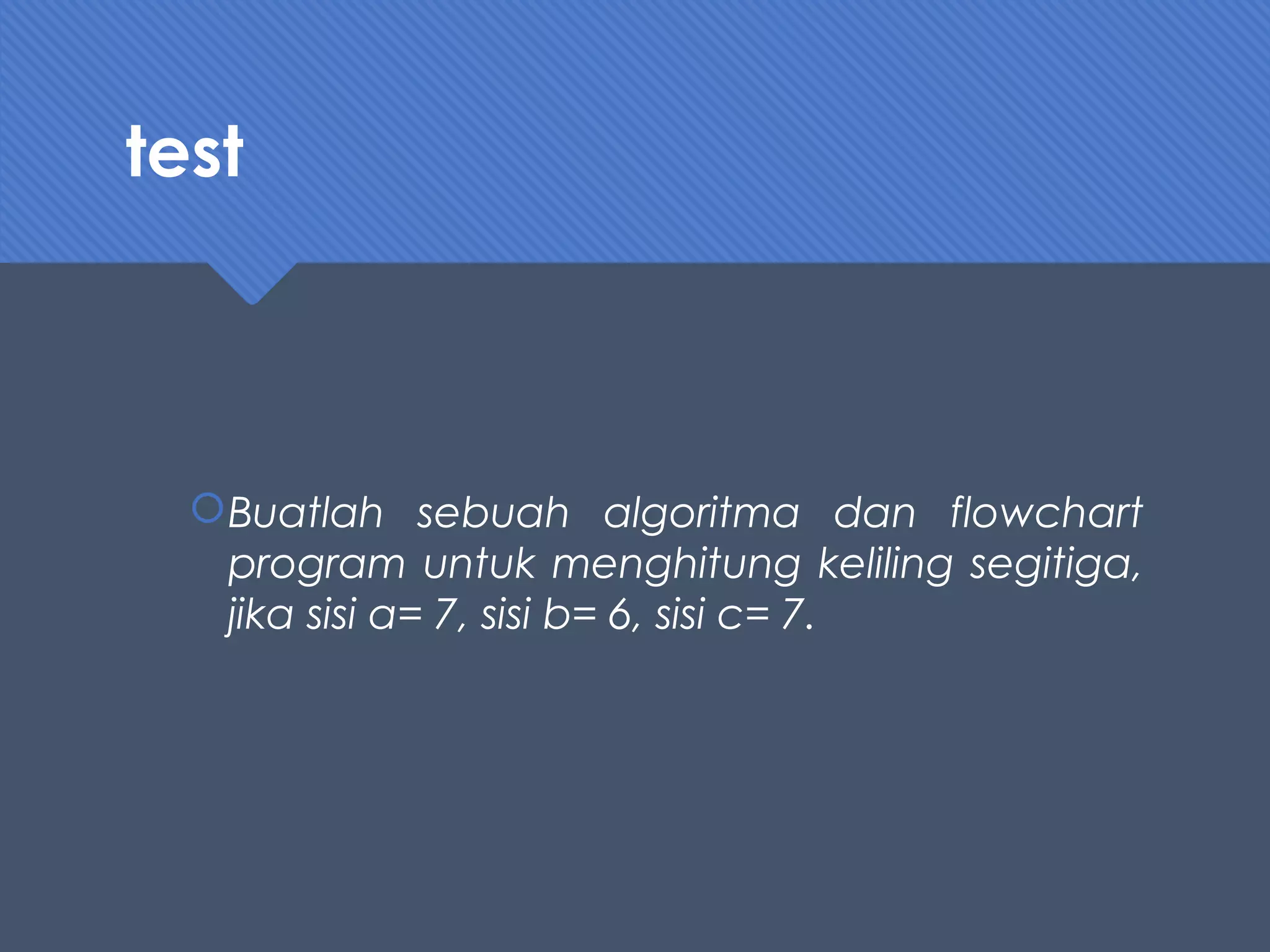

- 48. test Buatlah sebuah algoritmadan flowchart program untuk menghitung keliling segitiga, jika sisi a= 7, sisi b= 6, sisi c= 7.

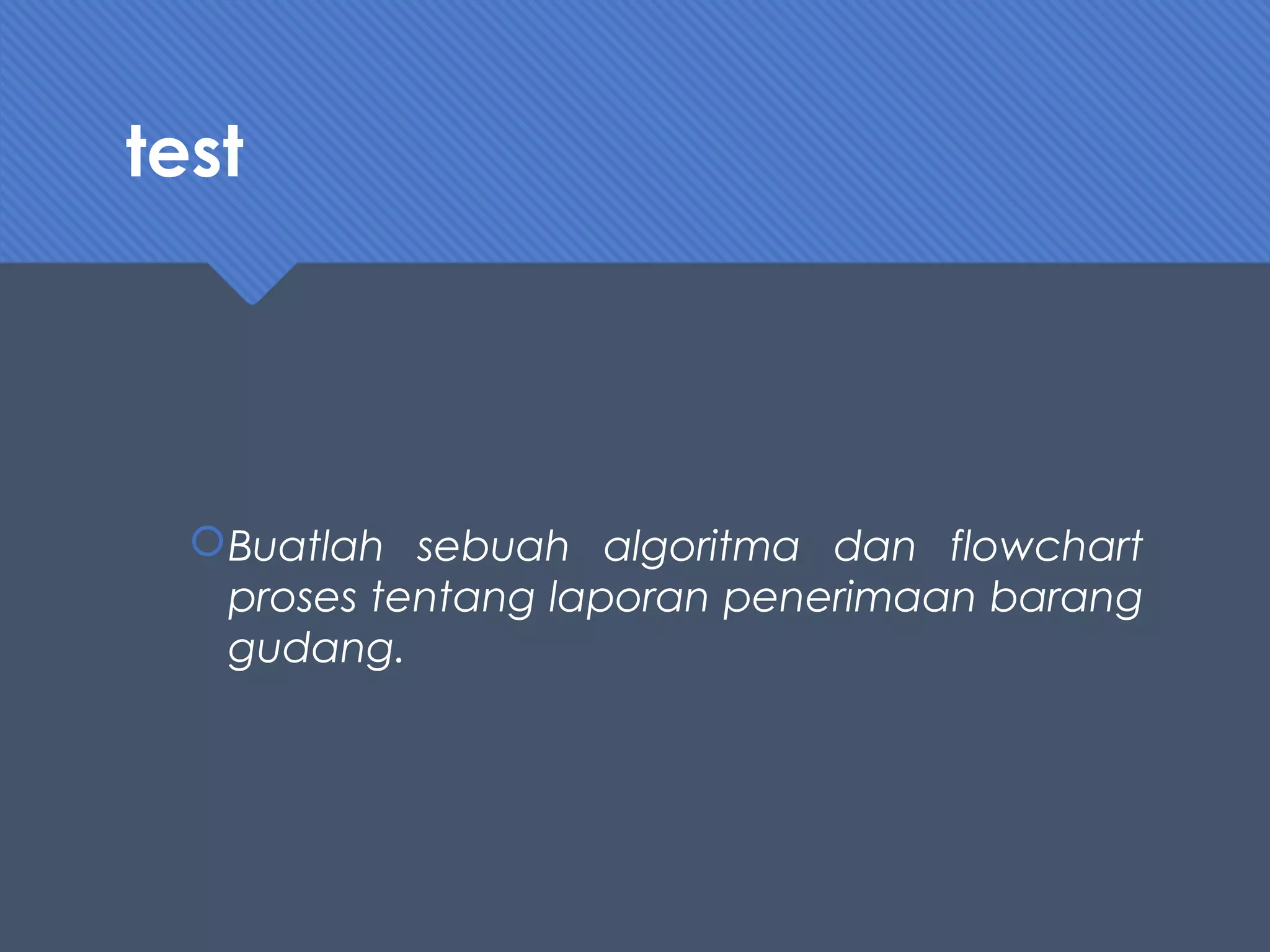

- 49. test Buatlah sebuah algoritmadan flowchart proses tentang laporan penerimaan barang gudang.

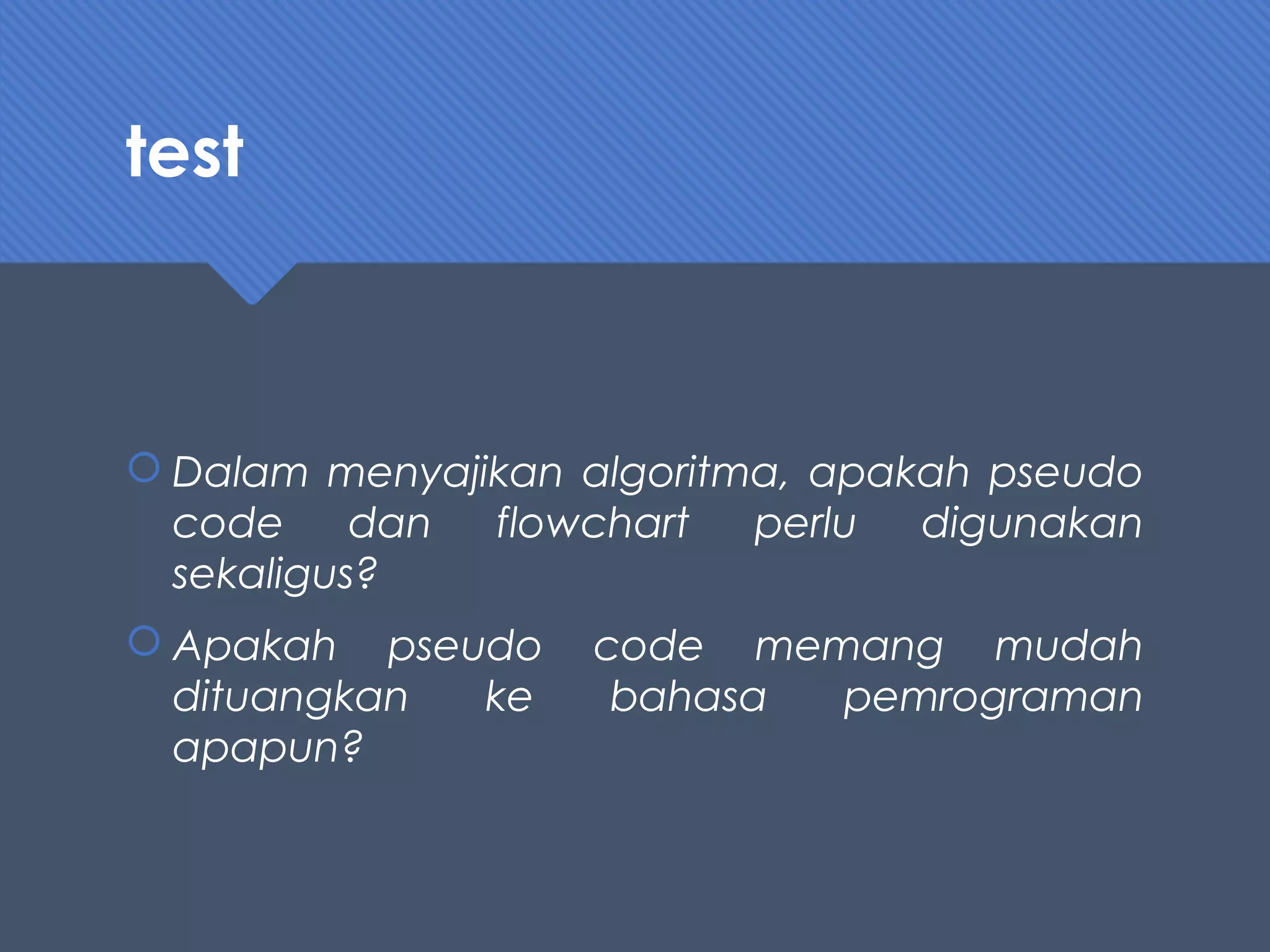

- 50. test Dalam menyajikanalgoritma, apakah pseudo code dan flowchart perlu digunakan sekaligus? Apakah pseudo code memang mudah dituangkan ke bahasa pemrograman apapun?

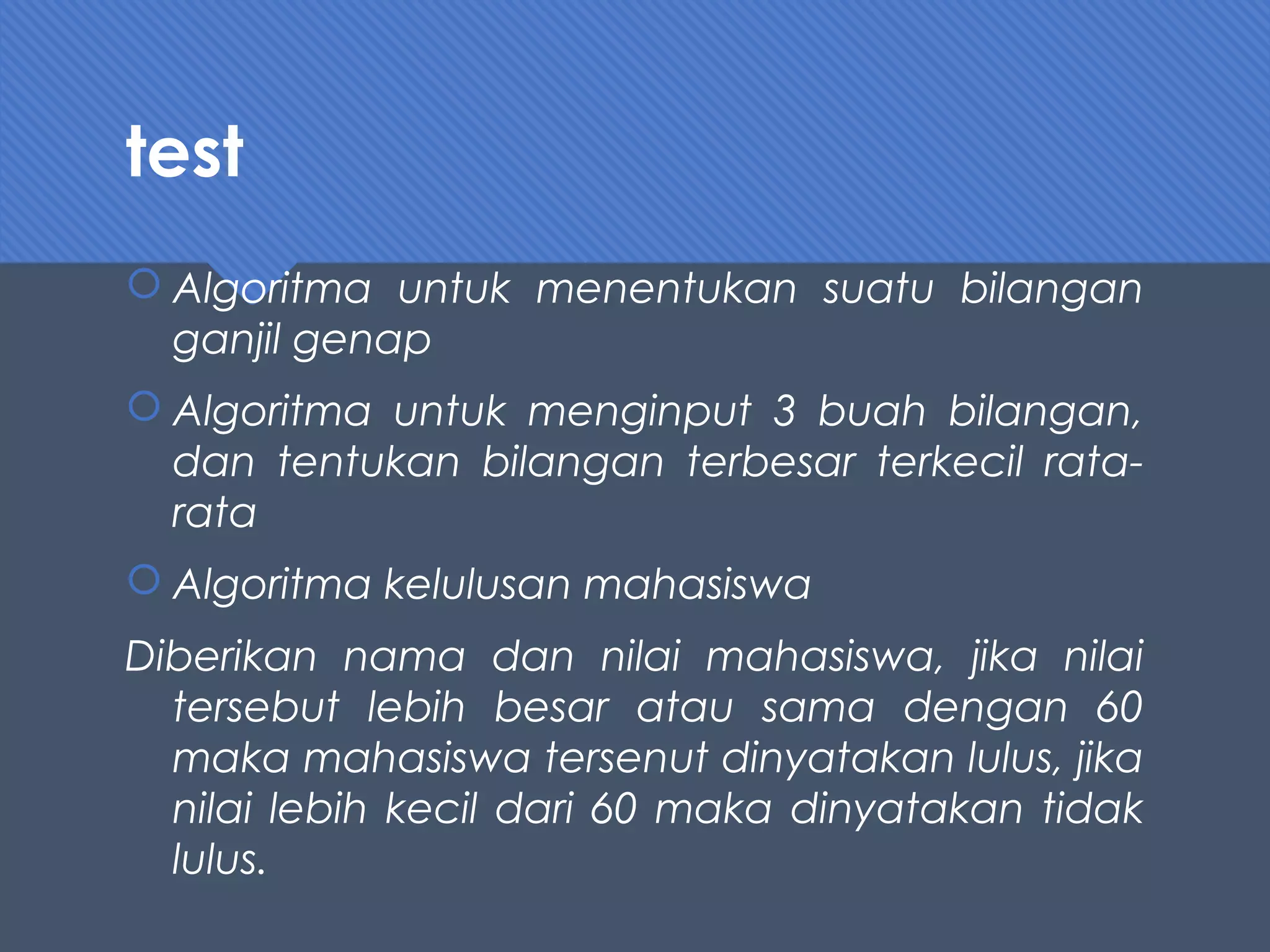

- 51. test Algoritma untukmenentukan suatu bilangan ganjil genap Algoritma untuk menginput 3 buah bilangan, dan tentukan bilangan terbesar terkecil rata- rata Algoritma kelulusan mahasiswa Diberikan nama dan nilai mahasiswa, jika nilai tersebut lebih besar atau sama dengan 60 maka mahasiswa tersenut dinyatakan lulus, jika nilai lebih kecil dari 60 maka dinyatakan tidak lulus.
