Dokumen ini membahas berbagai cara penulisan algoritma, termasuk dalam bahasa natural, flowchart, dan pseudo code. Setiap metode memiliki kelebihan dan kekurangan dalam hal kejelasan dan kemudahan pemahaman, serta contoh penerapan algoritma untuk mencari bilangan maksimum dan menghitung luas. Selain itu, dokumen ini menyoroti pentingnya struktur dasar algoritma dan langkah-langkah dalam pembuatan program.

1. Algoritma dan
Pemrograman 1
LailyHermawanti, S.T., M.Kom
No Hp: 08562773160
Email: lailyahermawanti18@gmail.com

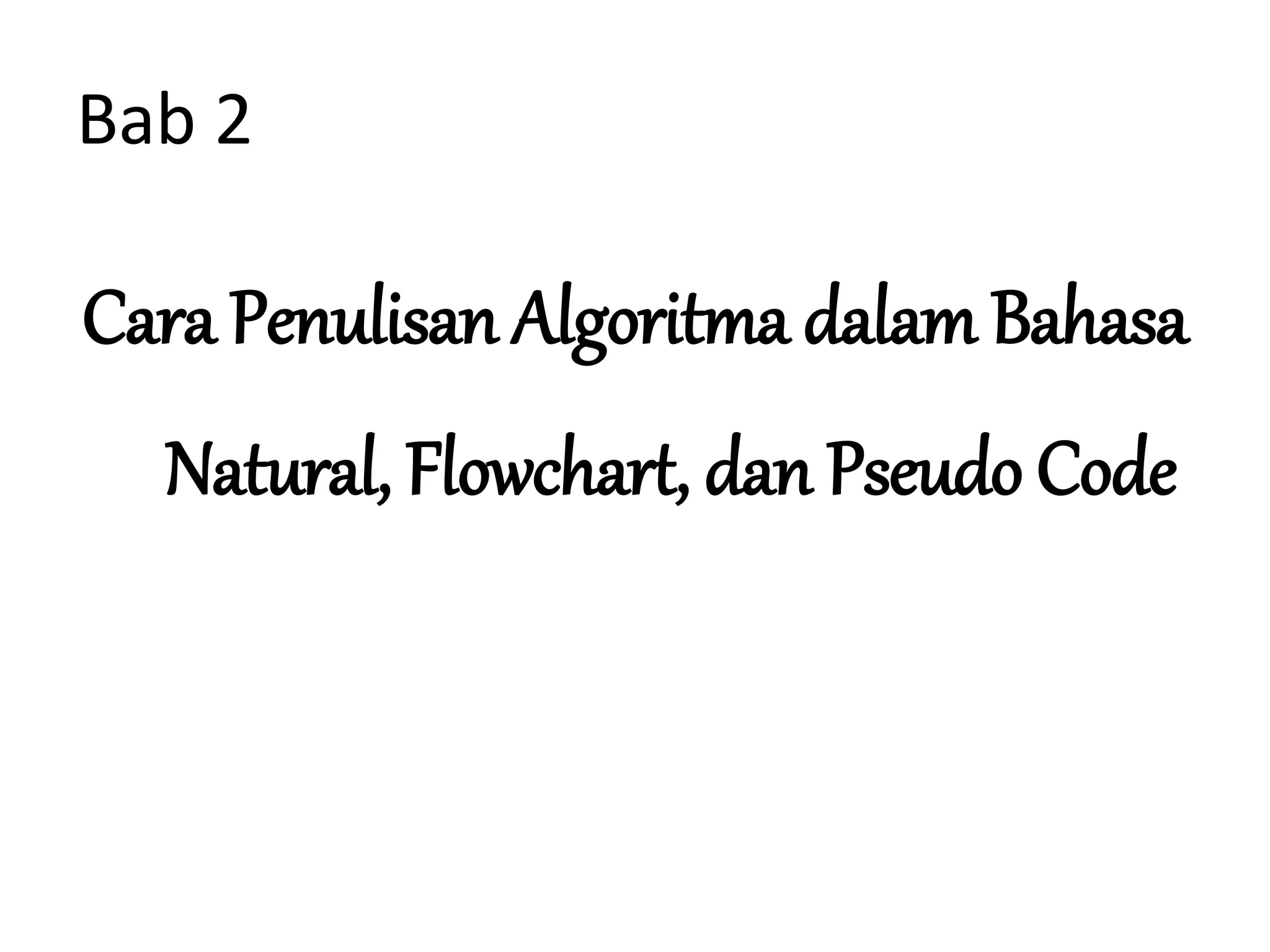

2. Bab 2
Cara Penulisan Algoritma dalam Bahasa
Natural, Flowchart, dan Pseudo Code

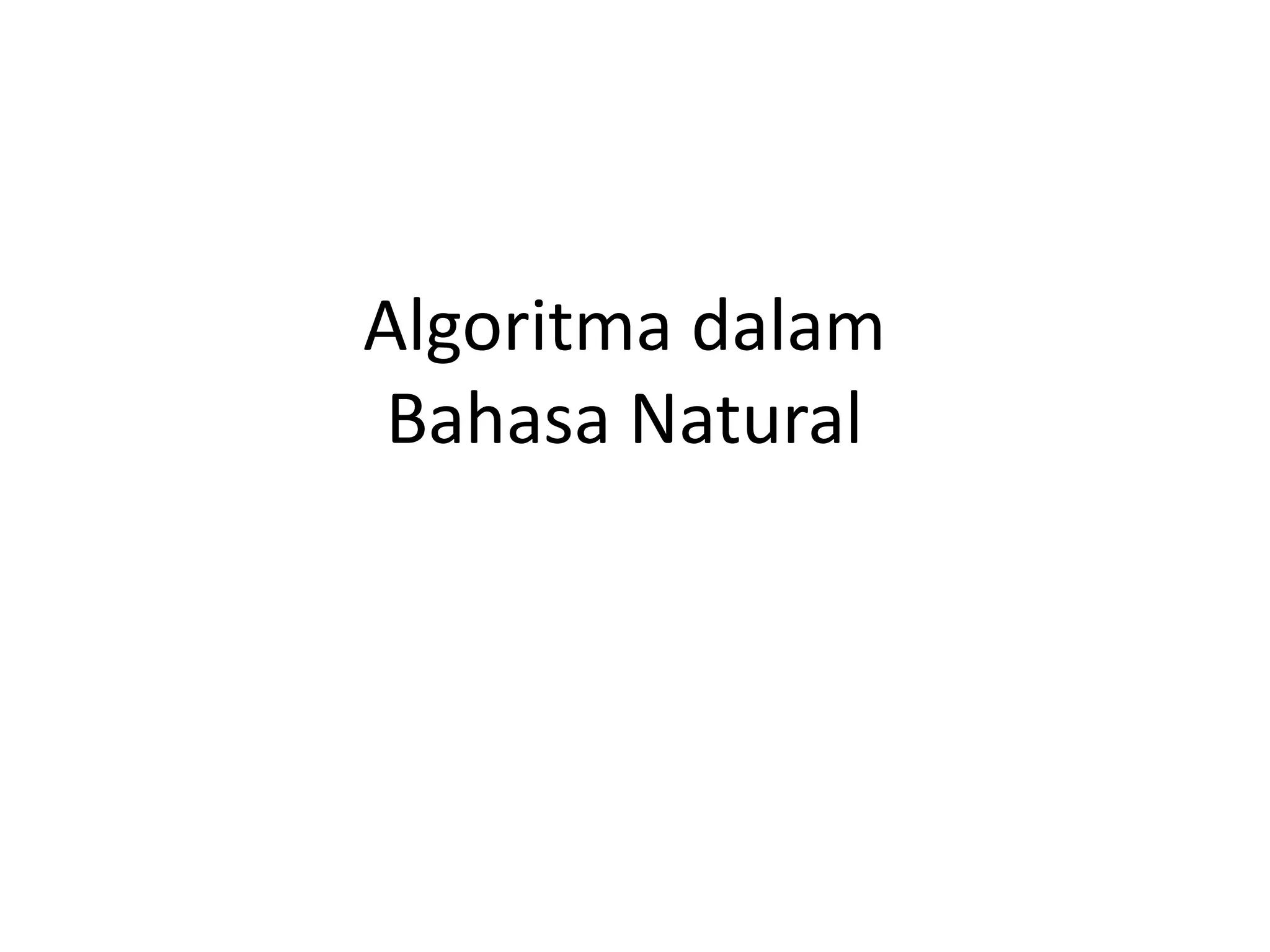

3. Algoritma dalam
Bahasa Natural

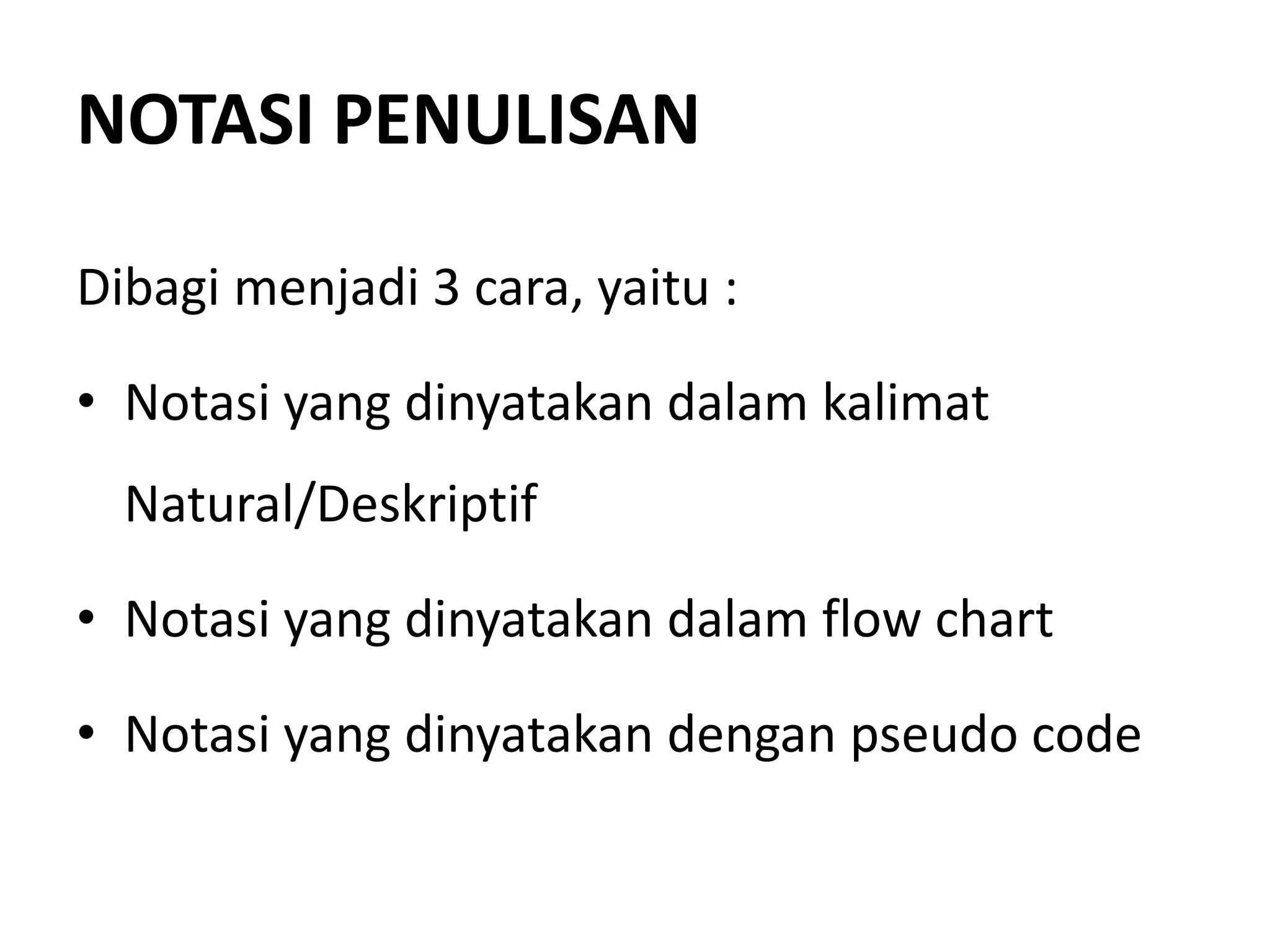

4. NOTASI PENULISAN
Dibagi menjadi 3 cara, yaitu :
• Notasi yang dinyatakan dalam kalimat
Natural/Deskriptif
• Notasi yang dinyatakan dalam flow chart
• Notasi yang dinyatakan dengan pseudo code

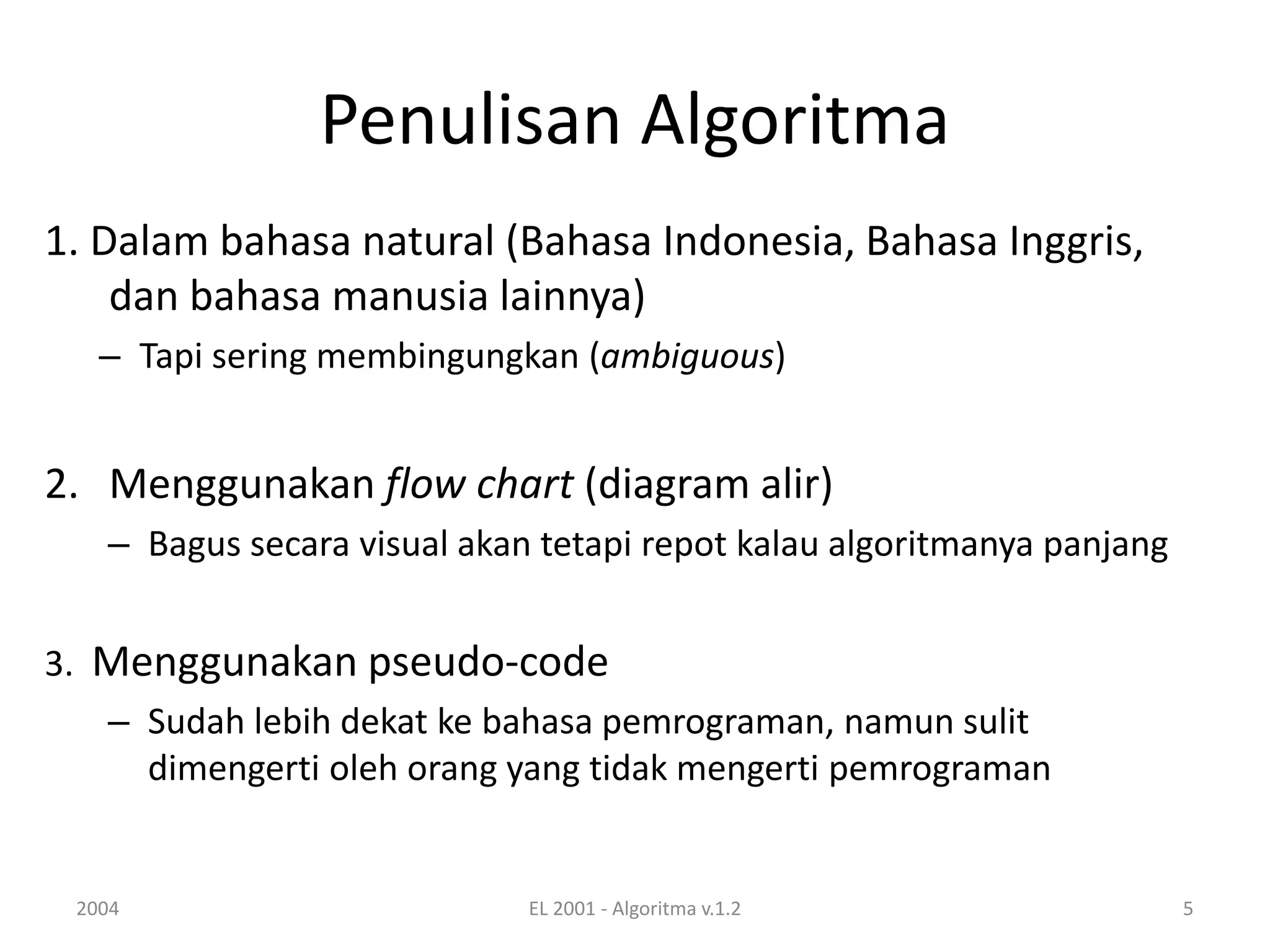

5. Penulisan Algoritma
1. Dalam bahasa natural (Bahasa Indonesia, Bahasa Inggris,
dan bahasa manusia lainnya)
– Tapi sering membingungkan (ambiguous)
2. Menggunakan flow chart (diagram alir)
– Bagus secara visual akan tetapi repot kalau algoritmanya panjang
3. Menggunakan pseudo-code
– Sudah lebih dekat ke bahasa pemrograman, namun sulit
dimengerti oleh orang yang tidak mengerti pemrograman
2004 EL 2001 - Algoritma v.1.2 5

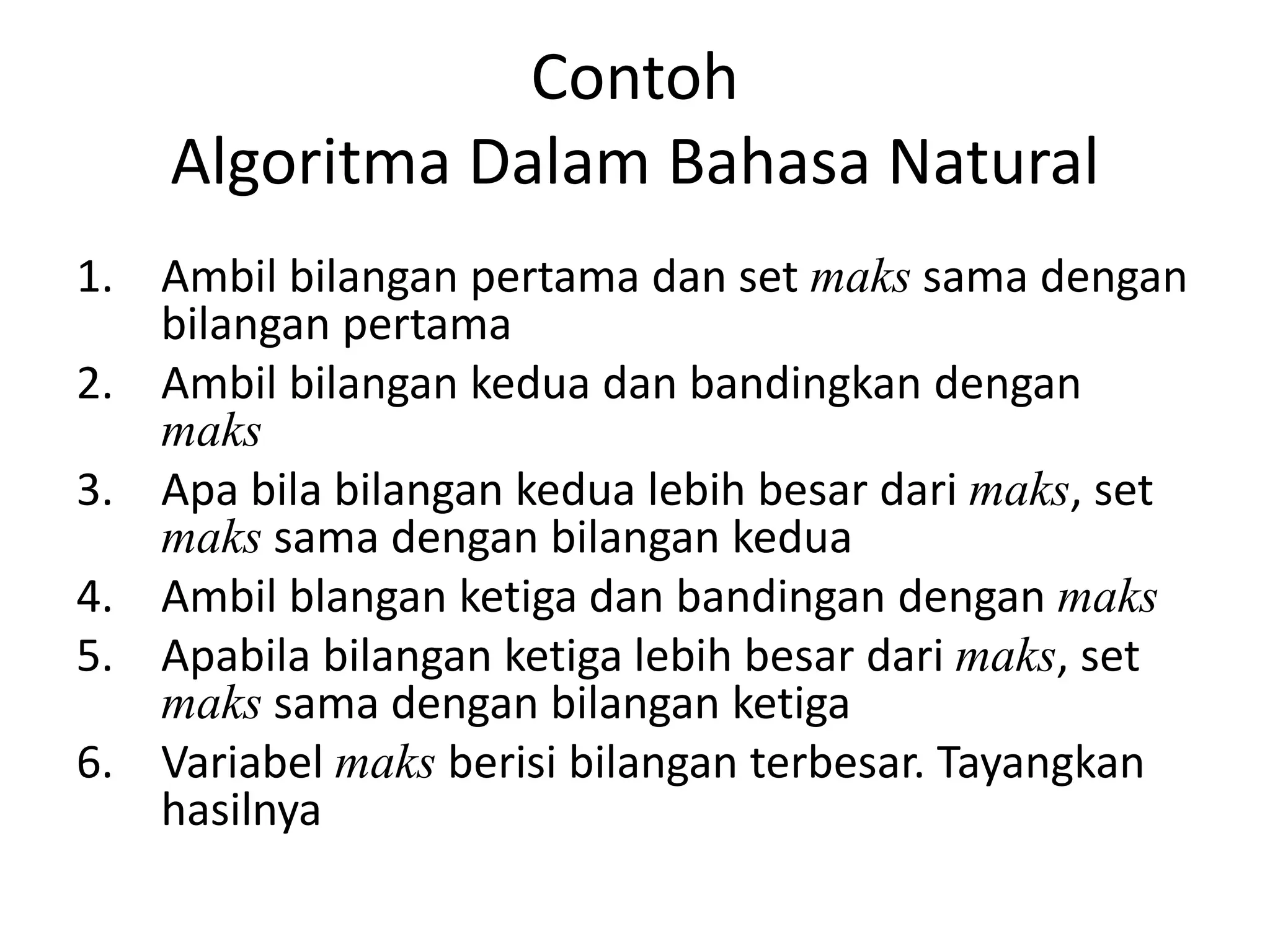

6. Contoh
Algoritma Dalam Bahasa Natural
1. Ambil bilangan pertama dan set maks sama dengan
bilangan pertama
2. Ambil bilangan kedua dan bandingkan dengan
maks
3. Apa bila bilangan kedua lebih besar dari maks, set
maks sama dengan bilangan kedua
4. Ambil blangan ketiga dan bandingan dengan maks
5. Apabila bilangan ketiga lebih besar dari maks, set
maks sama dengan bilangan ketiga
6. Variabel maks berisi bilangan terbesar. Tayangkan
hasilnya

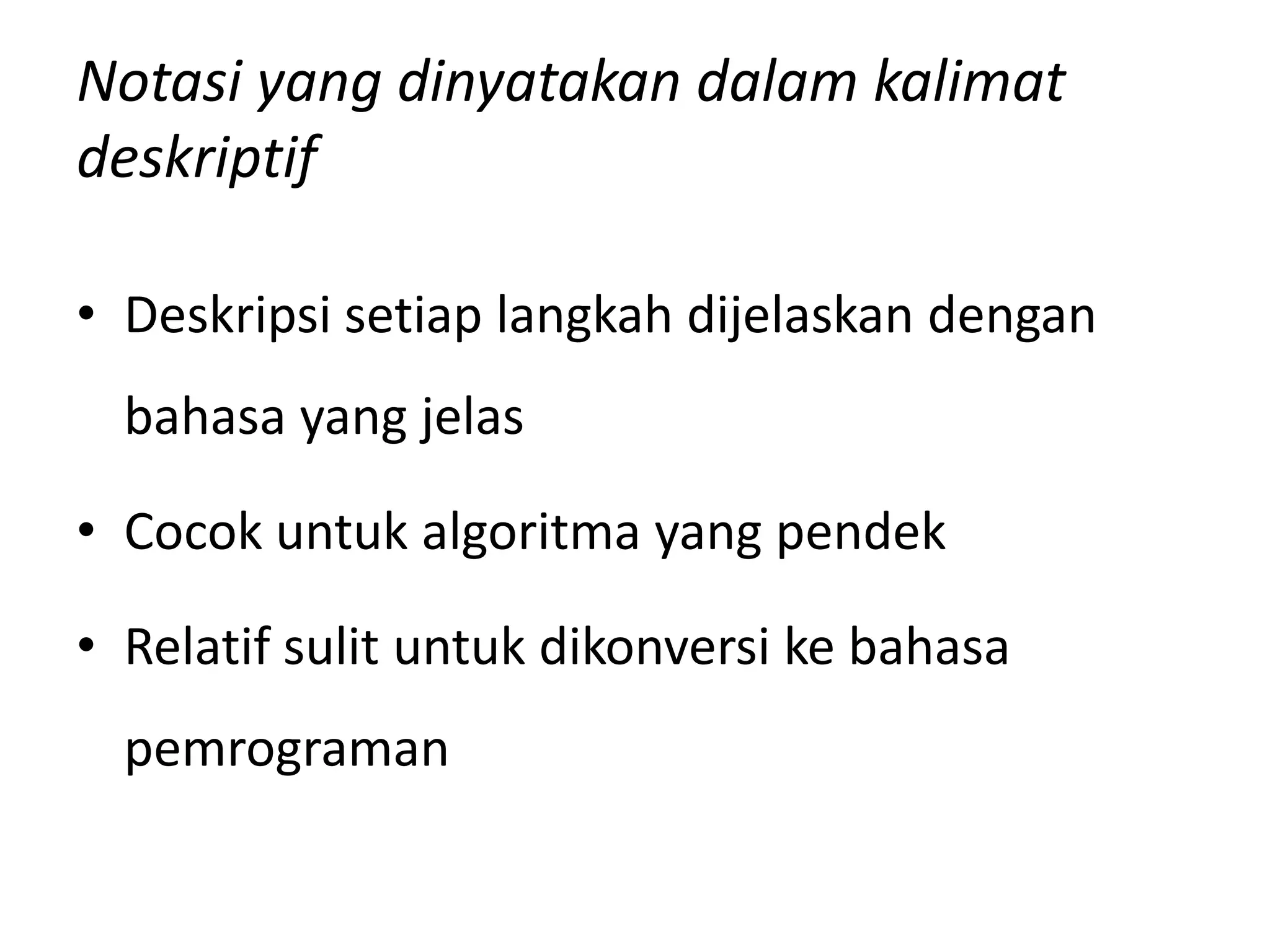

7. Notasi yang dinyatakan dalam kalimat
deskriptif
• Deskripsi setiap langkah dijelaskan dengan
bahasa yang jelas
• Cocok untuk algoritma yang pendek
• Relatif sulit untuk dikonversi ke bahasa
pemrograman

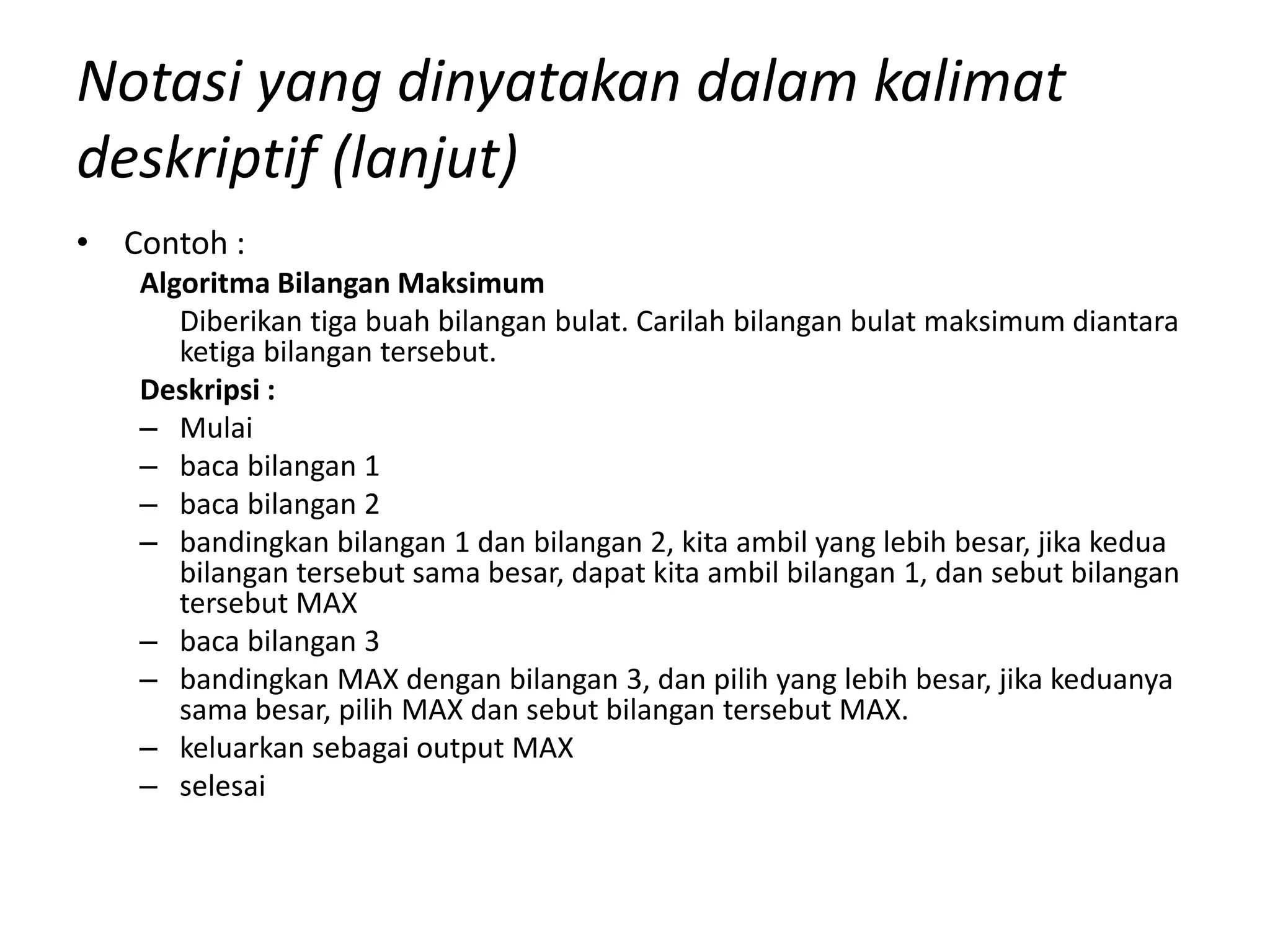

8. Notasi yang dinyatakan dalam kalimat
deskriptif (lanjut)
• Contoh :
Algoritma Bilangan Maksimum
Diberikan tiga buah bilangan bulat. Carilah bilangan bulat maksimum diantara
ketiga bilangan tersebut.
Deskripsi :
– Mulai
– baca bilangan 1
– baca bilangan 2
– bandingkan bilangan 1 dan bilangan 2, kita ambil yang lebih besar, jika kedua
bilangan tersebut sama besar, dapat kita ambil bilangan 1, dan sebut bilangan
tersebut MAX
– baca bilangan 3
– bandingkan MAX dengan bilangan 3, dan pilih yang lebih besar, jika keduanya
sama besar, pilih MAX dan sebut bilangan tersebut MAX.
– keluarkan sebagai output MAX
– selesai

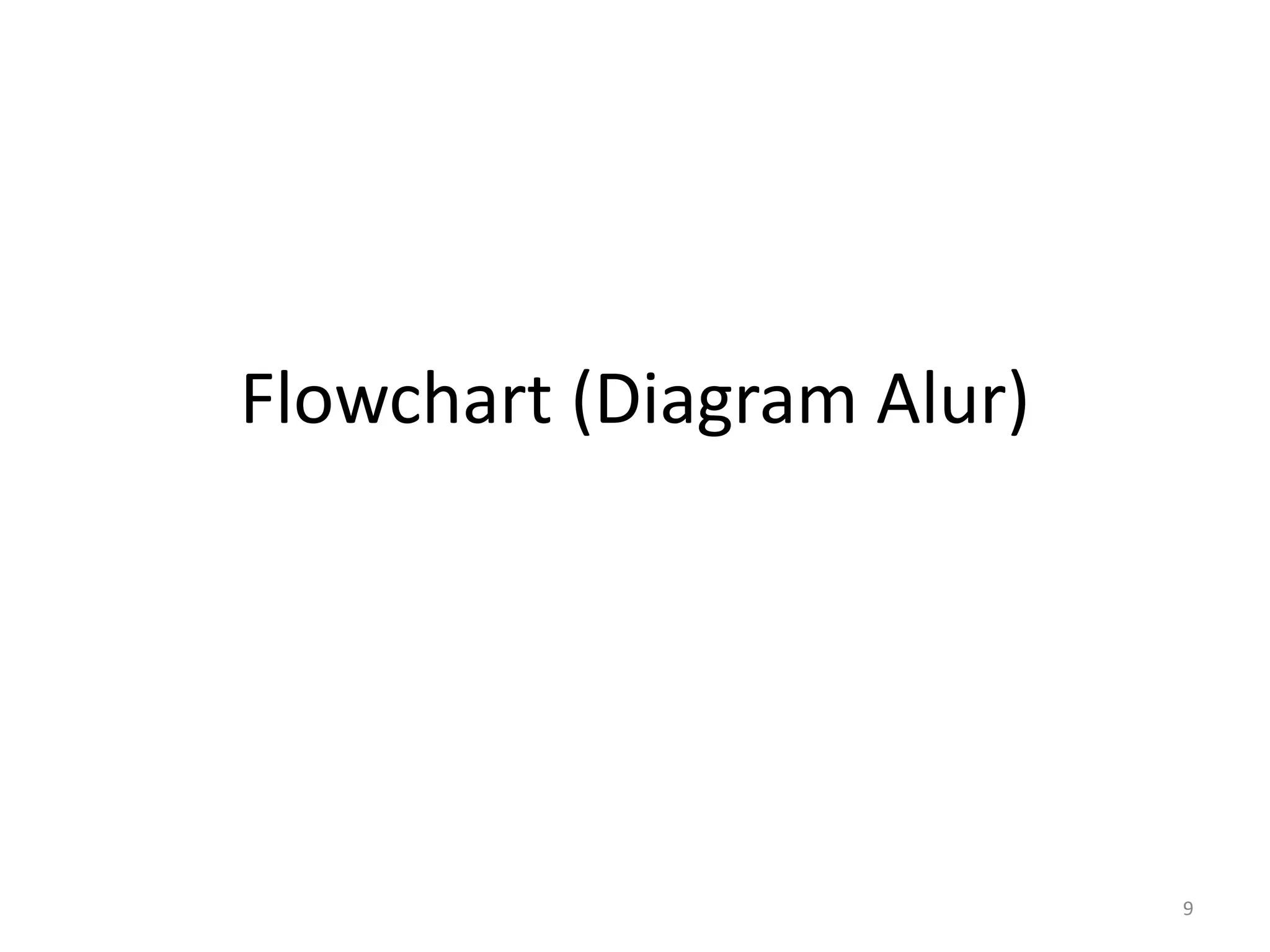

9. Flowchart (Diagram Alur)
9

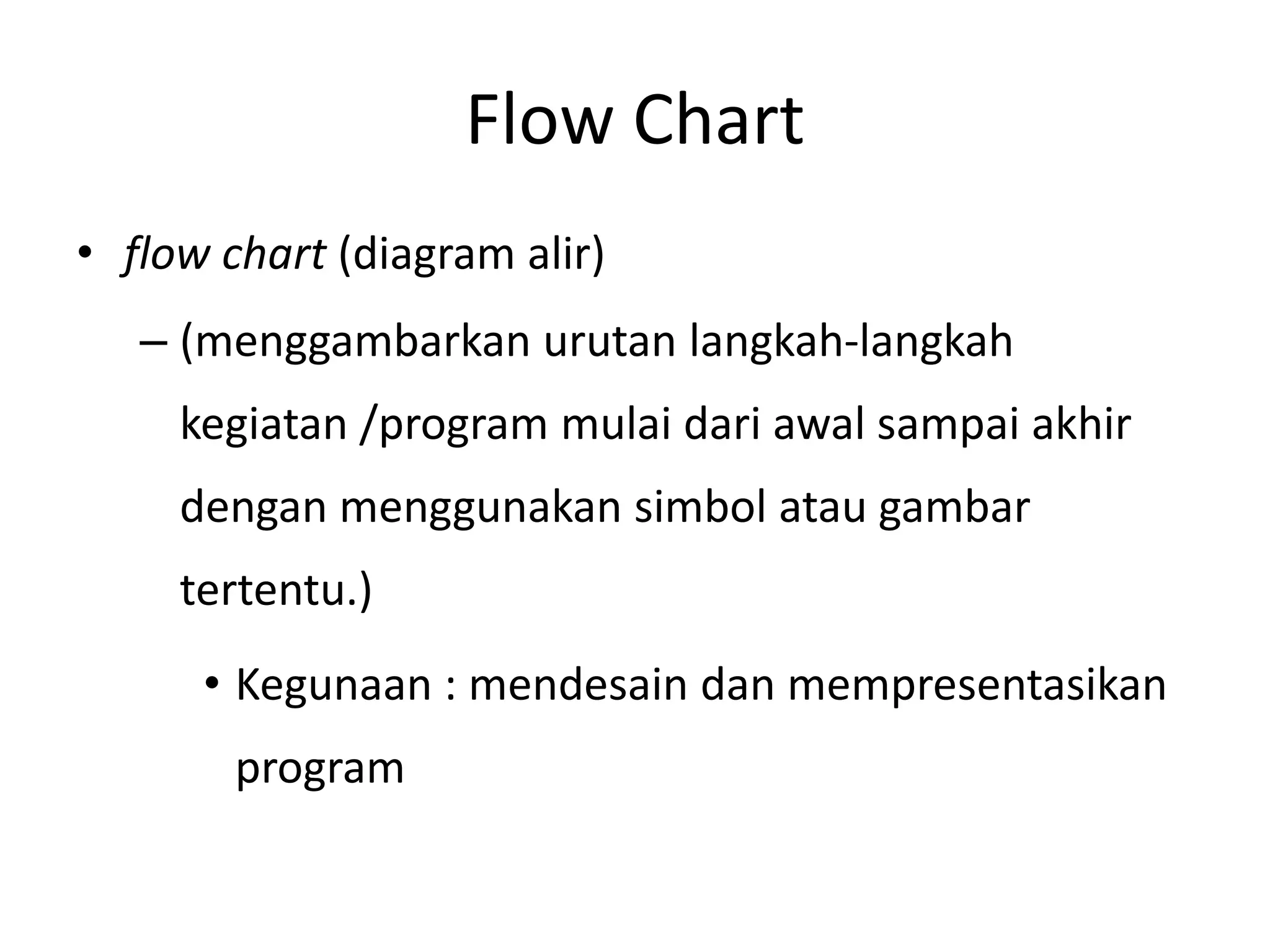

10. Flow Chart
• flow chart (diagram alir)
– (menggambarkan urutan langkah-langkah
kegiatan /program mulai dari awal sampai akhir
dengan menggunakan simbol atau gambar
tertentu.)
• Kegunaan : mendesain dan mempresentasikan
program

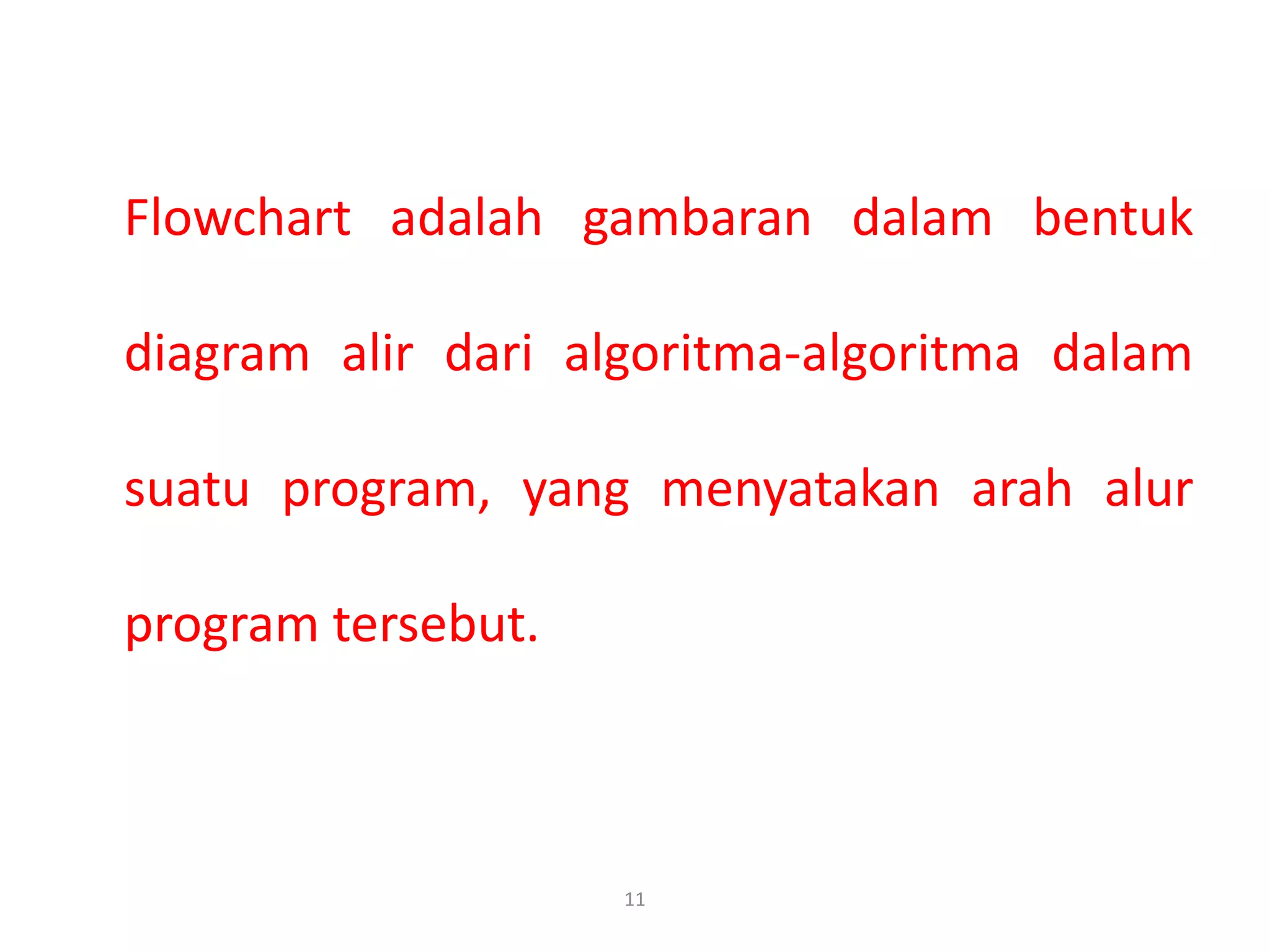

11. Flowchart adalah gambaran dalam bentuk
diagram alir dari algoritma-algoritma dalam
suatu program, yang menyatakan arah alur
program tersebut.
11

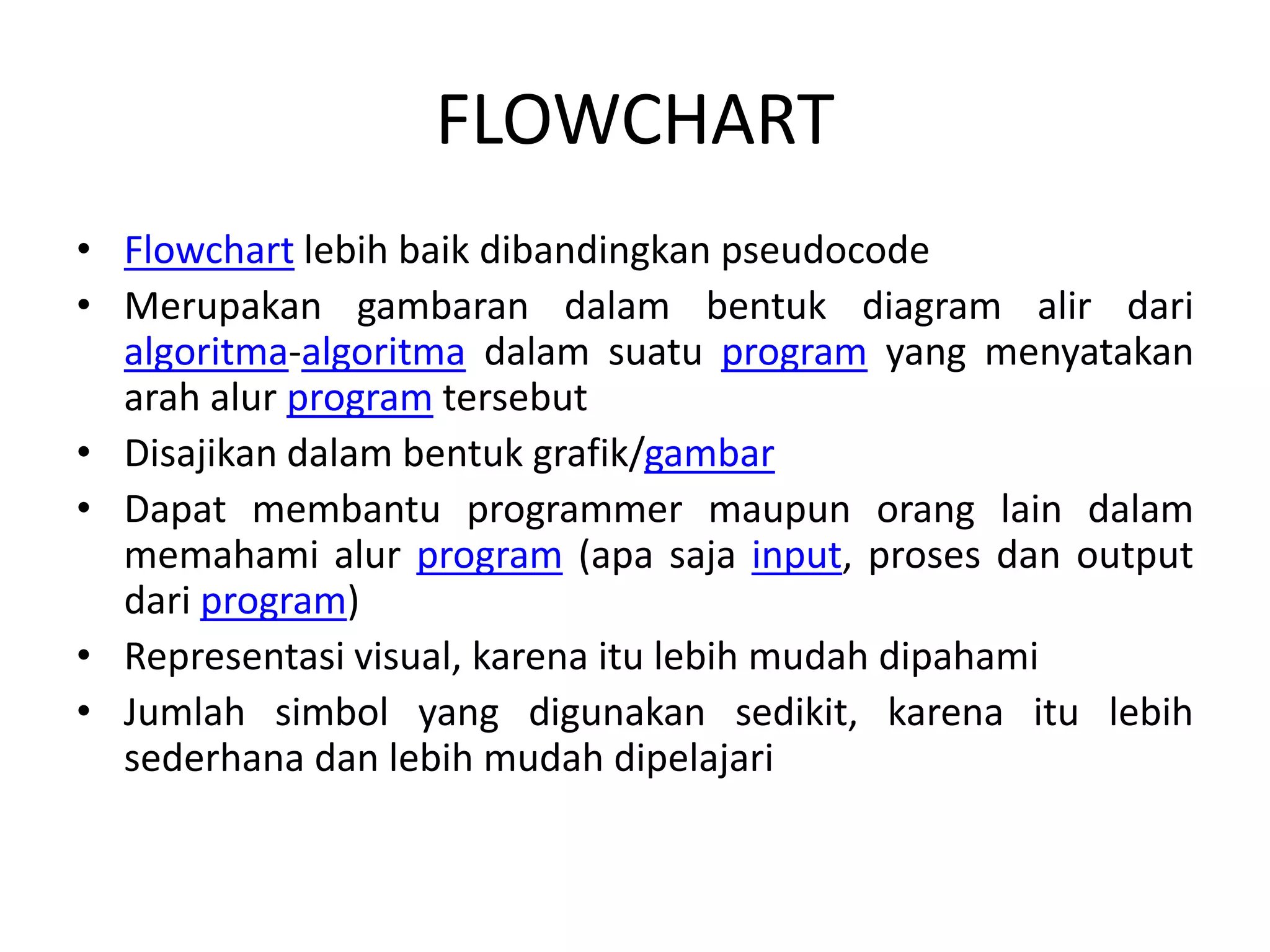

12. FLOWCHART
• Flowchart lebih baik dibandingkan pseudocode
• Merupakan gambaran dalam bentuk diagram alir dari
algoritma-algoritma dalam suatu program yang menyatakan
arah alur program tersebut
• Disajikan dalam bentuk grafik/gambar
• Dapat membantu programmer maupun orang lain dalam
memahami alur program (apa saja input, proses dan output
dari program)
• Representasi visual, karena itu lebih mudah dipahami
• Jumlah simbol yang digunakan sedikit, karena itu lebih
sederhana dan lebih mudah dipelajari

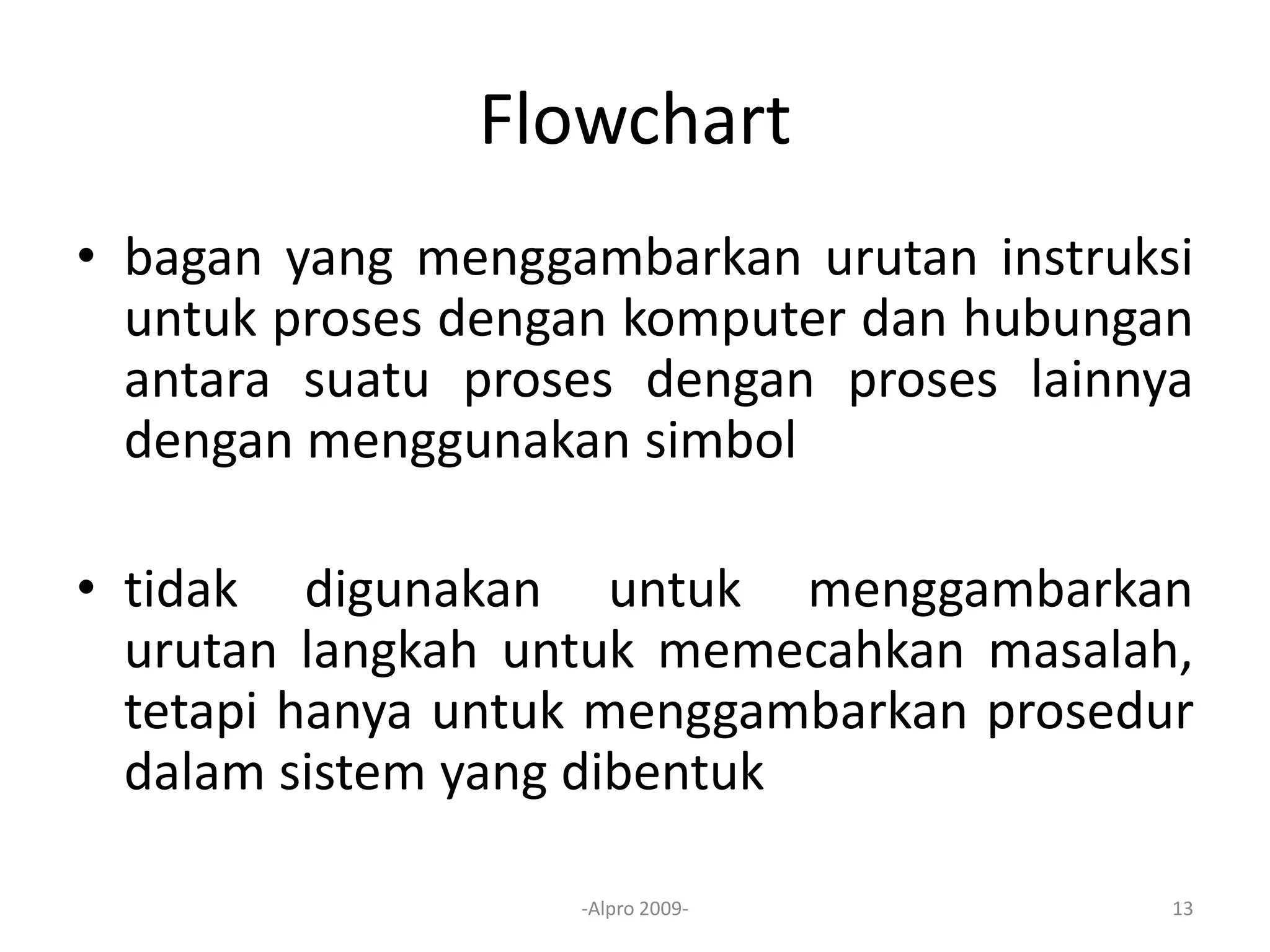

13. Flowchart
• bagan yang menggambarkan urutan instruksi
untuk proses dengan komputer dan hubungan
antara suatu proses dengan proses lainnya
dengan menggunakan simbol
• tidak digunakan untuk menggambarkan
urutan langkah untuk memecahkan masalah,
tetapi hanya untuk menggambarkan prosedur
dalam sistem yang dibentuk
-Alpro 2009- 13

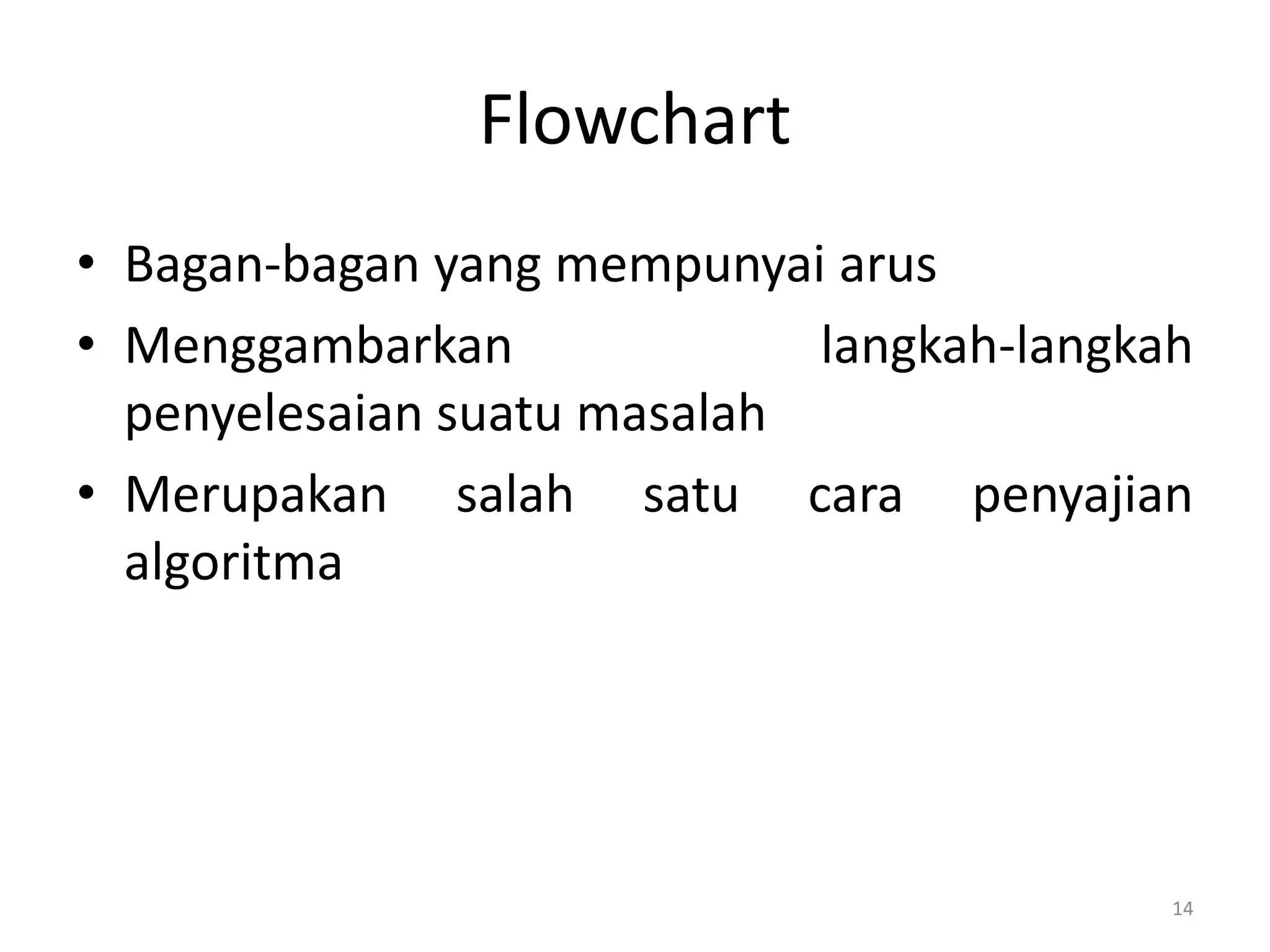

14. Flowchart
• Bagan-bagan yang mempunyai arus
• Menggambarkan langkah-langkah
penyelesaian suatu masalah
• Merupakan salah satu cara penyajian
algoritma
14

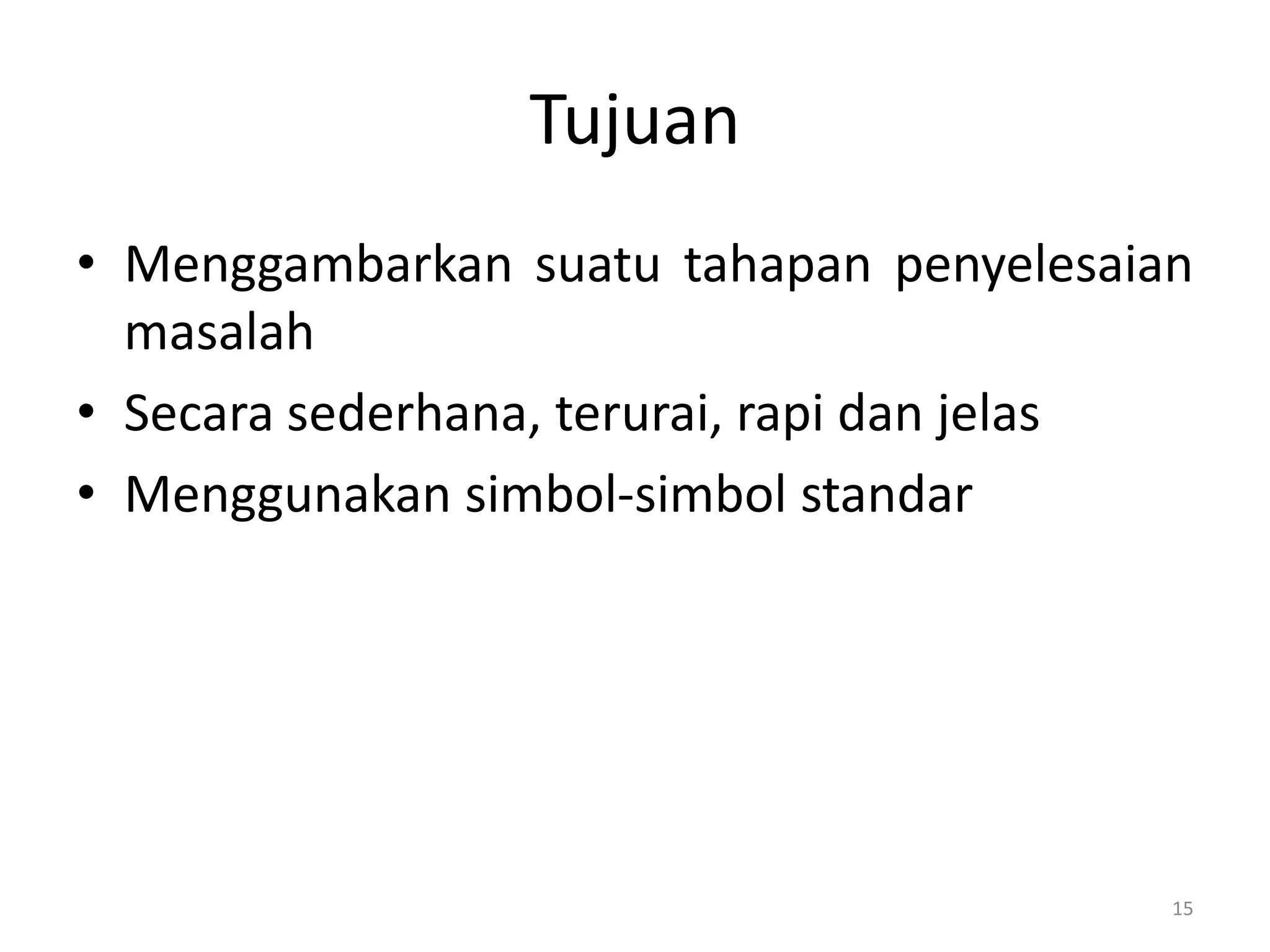

15. Tujuan
• Menggambarkan suatu tahapan penyelesaian
masalah
• Secara sederhana, terurai, rapi dan jelas
• Menggunakan simbol-simbol standar
15

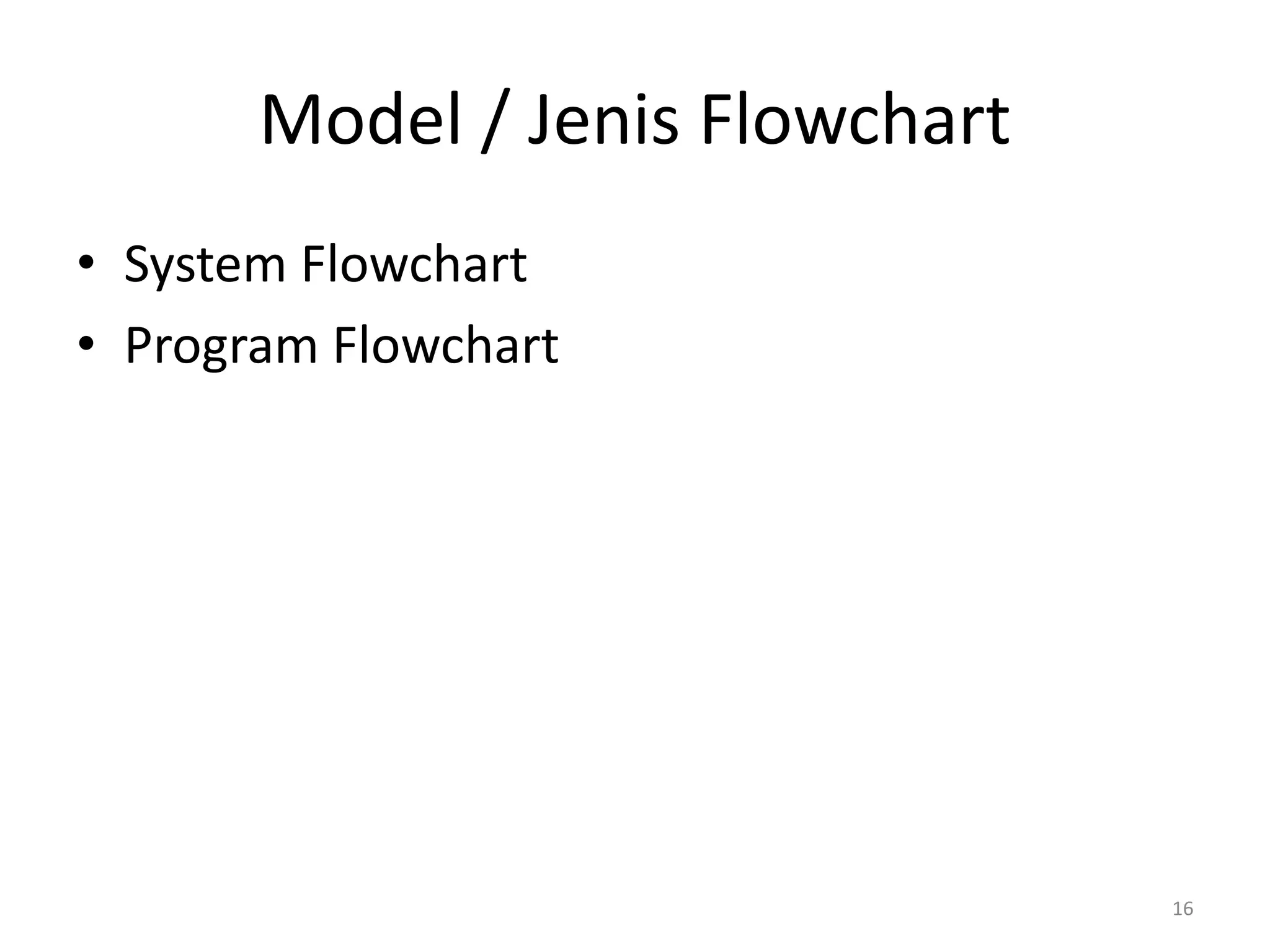

16. Model / Jenis Flowchart
• System Flowchart
• Program Flowchart
16

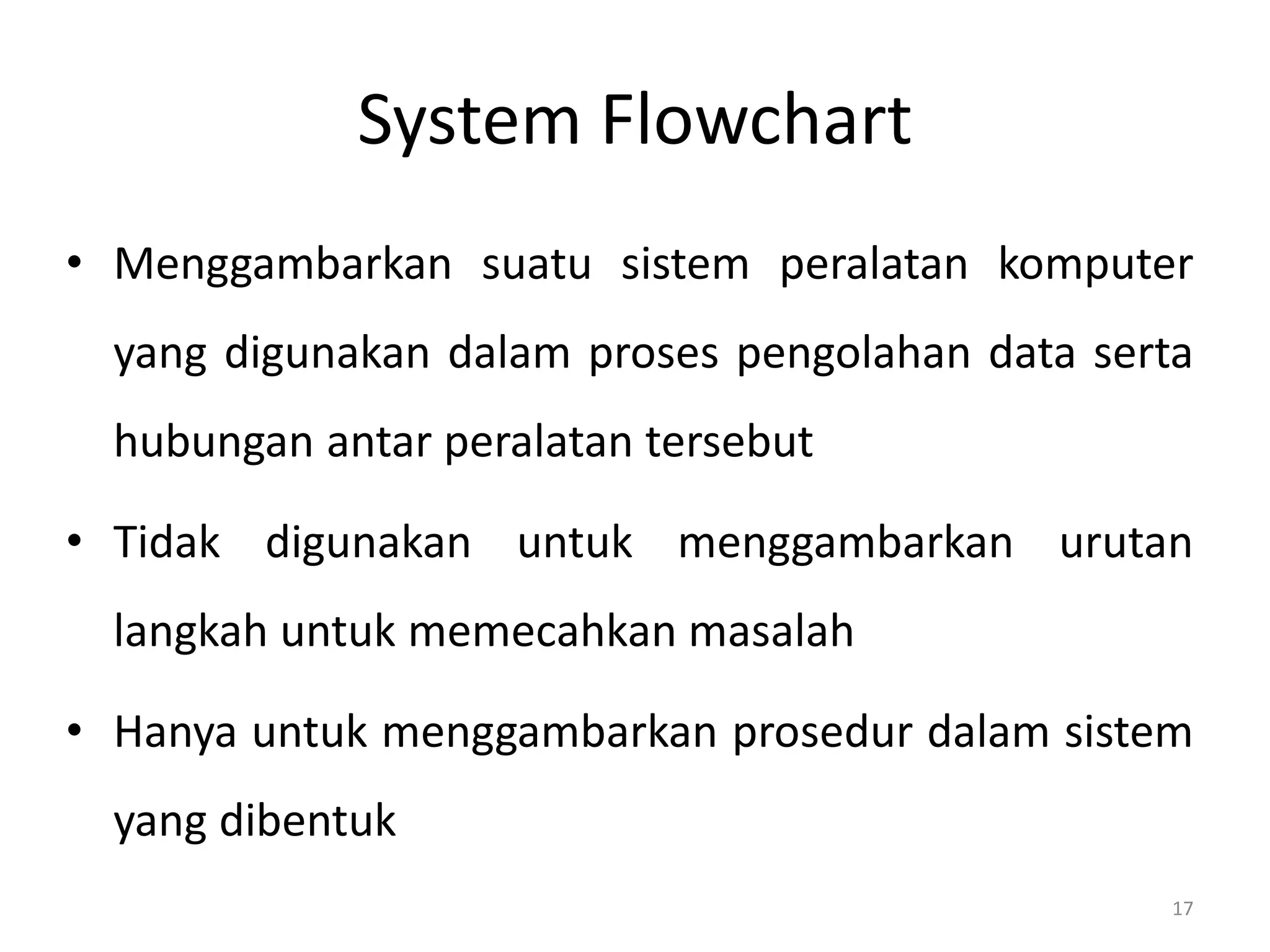

17. System Flowchart
• Menggambarkan suatu sistem peralatan komputer
yang digunakan dalam proses pengolahan data serta
hubungan antar peralatan tersebut
• Tidak digunakan untuk menggambarkan urutan
langkah untuk memecahkan masalah
• Hanya untuk menggambarkan prosedur dalam sistem
yang dibentuk
17

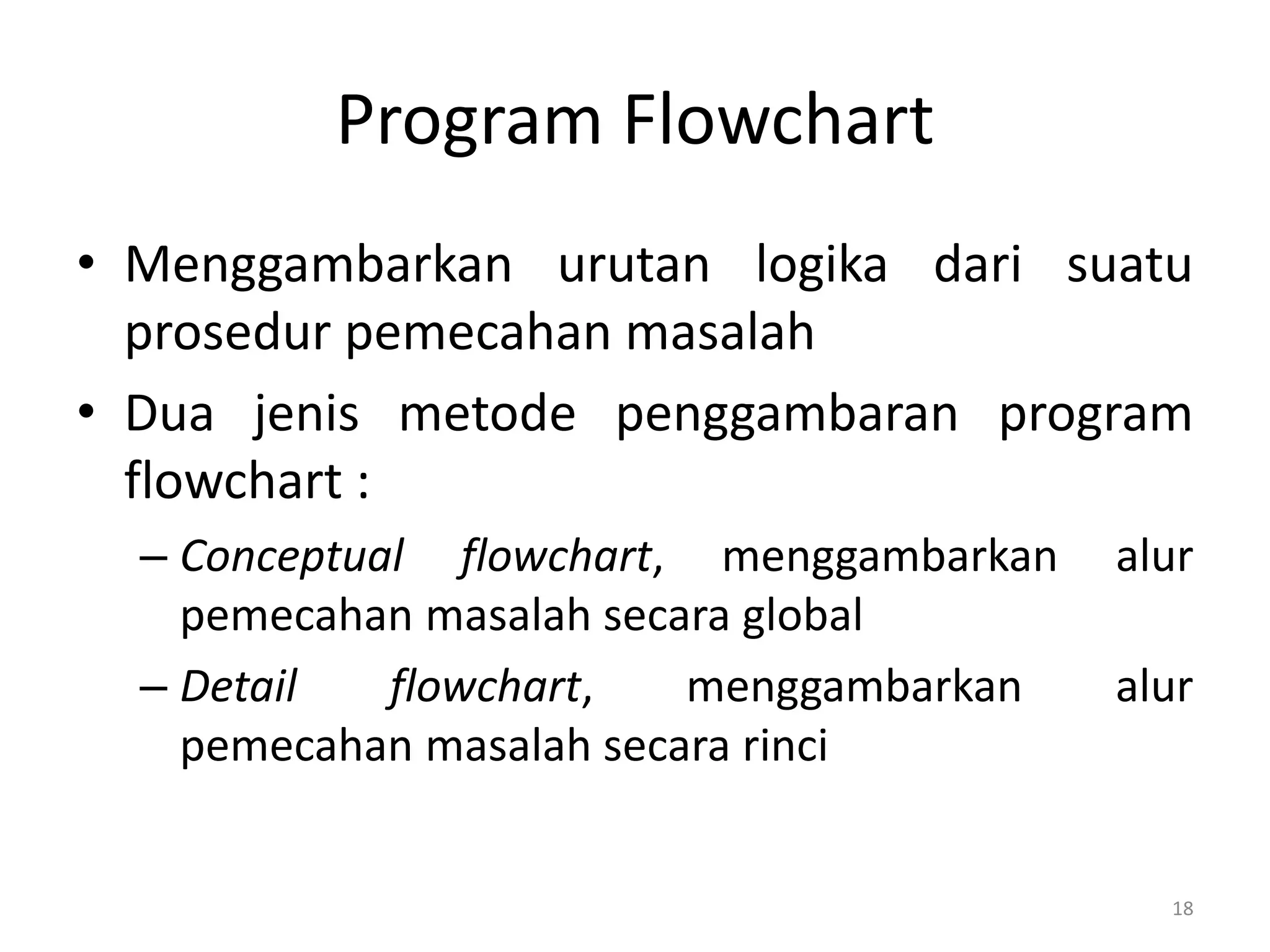

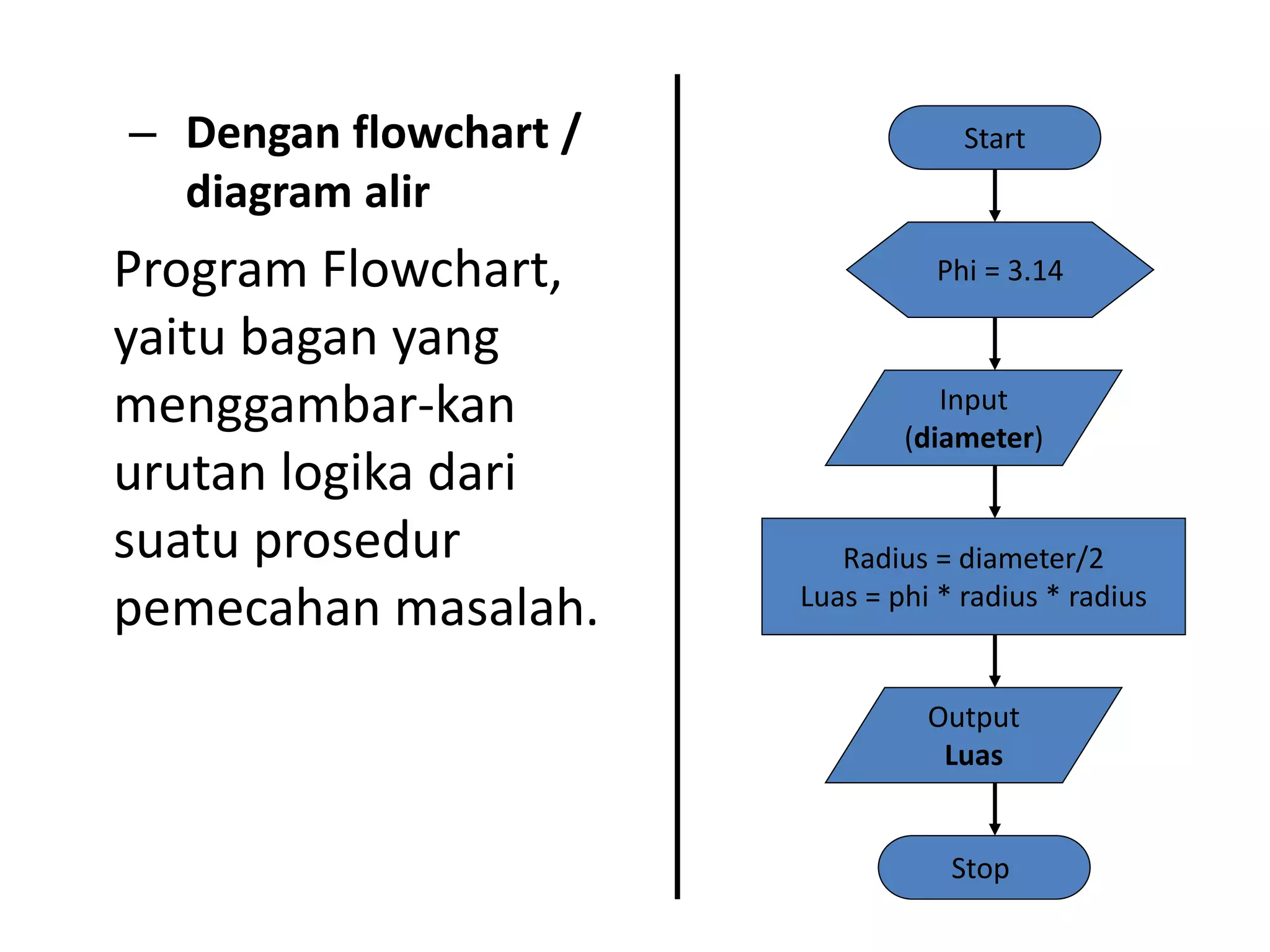

18. Program Flowchart
• Menggambarkan urutan logika dari suatu
prosedur pemecahan masalah
• Dua jenis metode penggambaran program
flowchart :
– Conceptual flowchart, menggambarkan alur
pemecahan masalah secara global
– Detail flowchart, menggambarkan alur
pemecahan masalah secara rinci
18

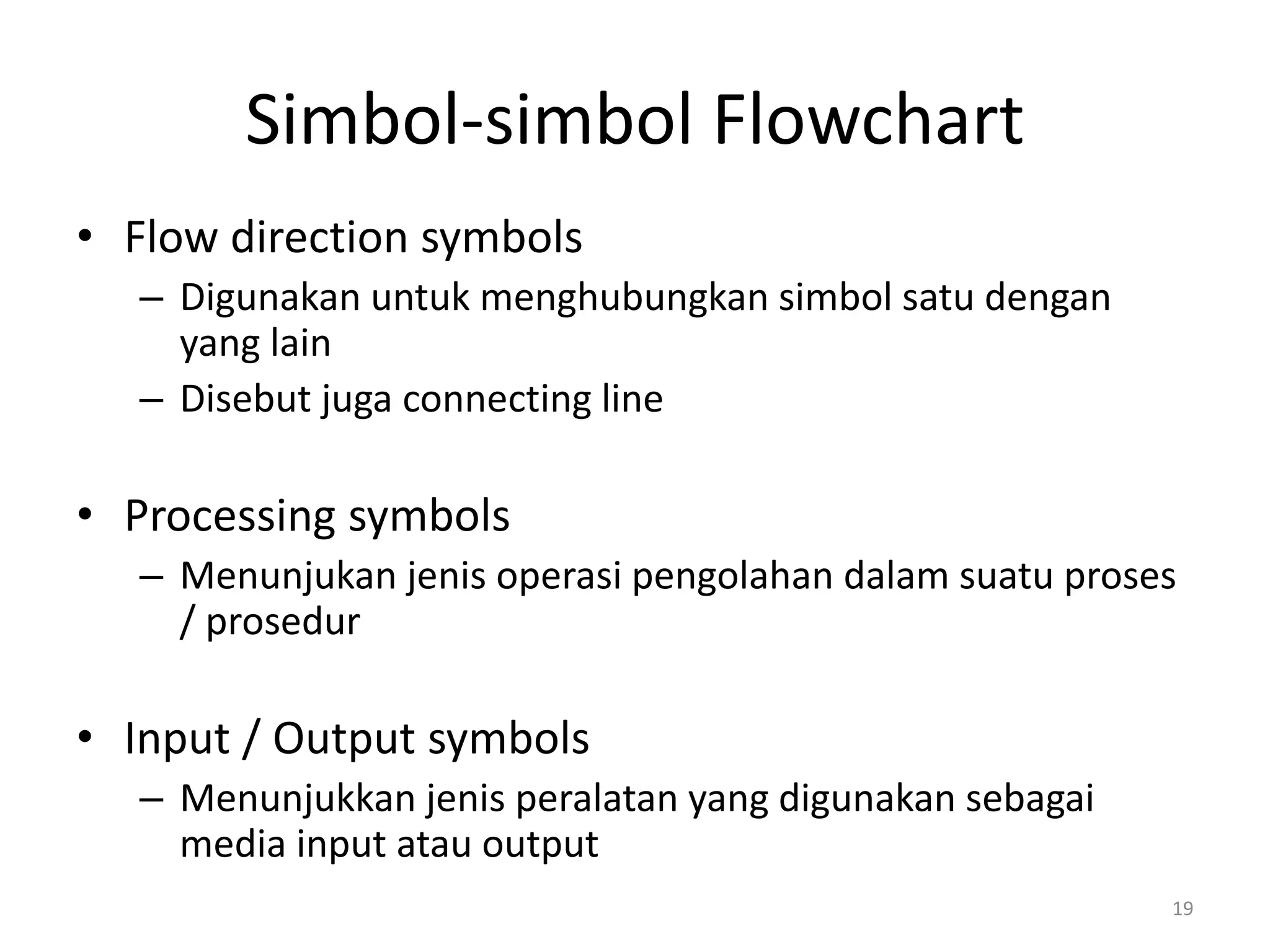

19. Simbol-simbol Flowchart
• Flow direction symbols
– Digunakan untuk menghubungkan simbol satu dengan
yang lain
– Disebut juga connecting line
• Processing symbols
– Menunjukan jenis operasi pengolahan dalam suatu proses
/ prosedur
• Input / Output symbols
– Menunjukkan jenis peralatan yang digunakan sebagai
media input atau output
19

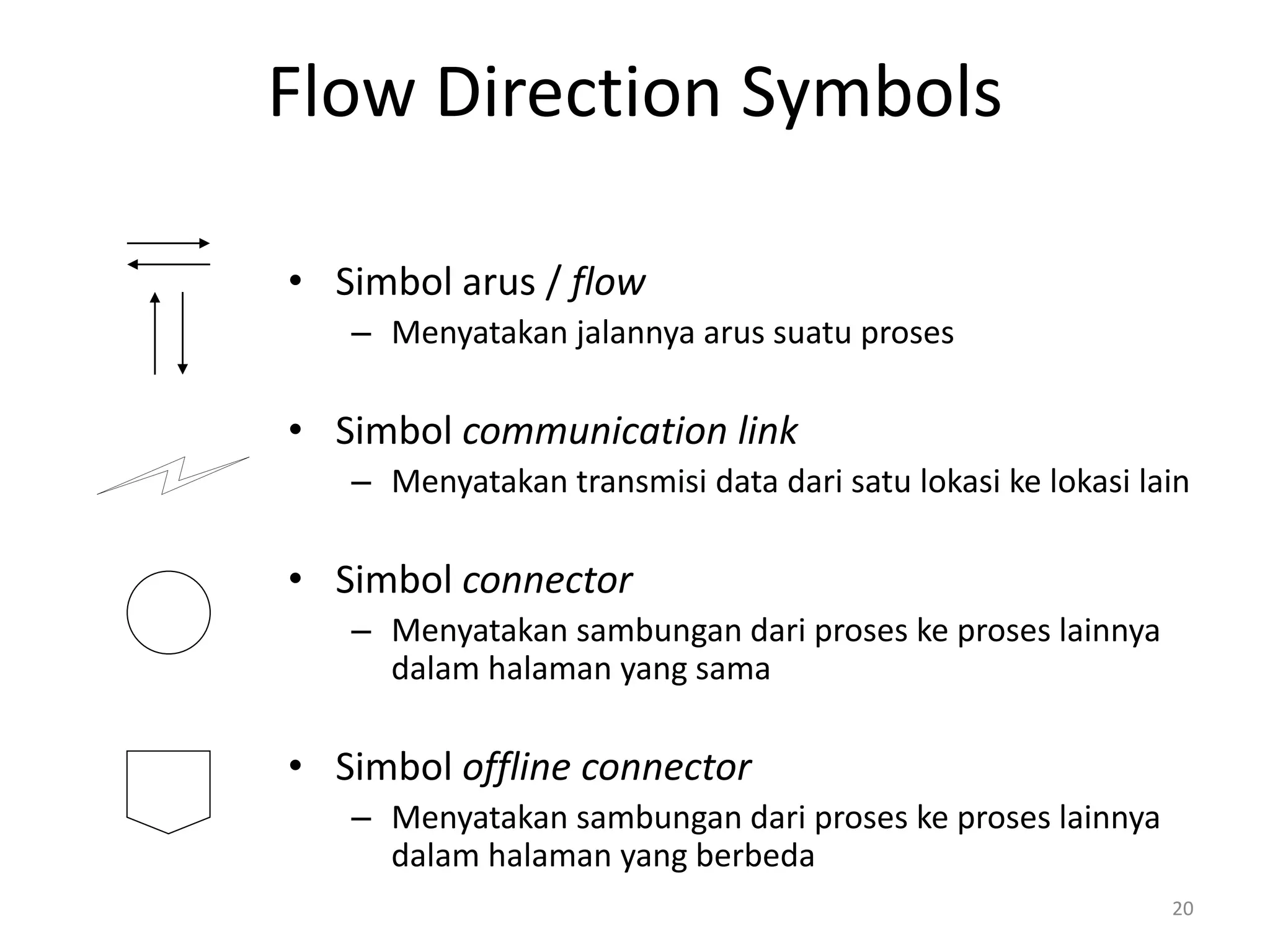

20. Flow Direction Symbols
• Simbol arus / flow
– Menyatakan jalannya arus suatu proses
• Simbol communication link
– Menyatakan transmisi data dari satu lokasi ke lokasi lain
• Simbol connector
– Menyatakan sambungan dari proses ke proses lainnya
dalam halaman yang sama
• Simbol offline connector
– Menyatakan sambungan dari proses ke proses lainnya
dalam halaman yang berbeda
20

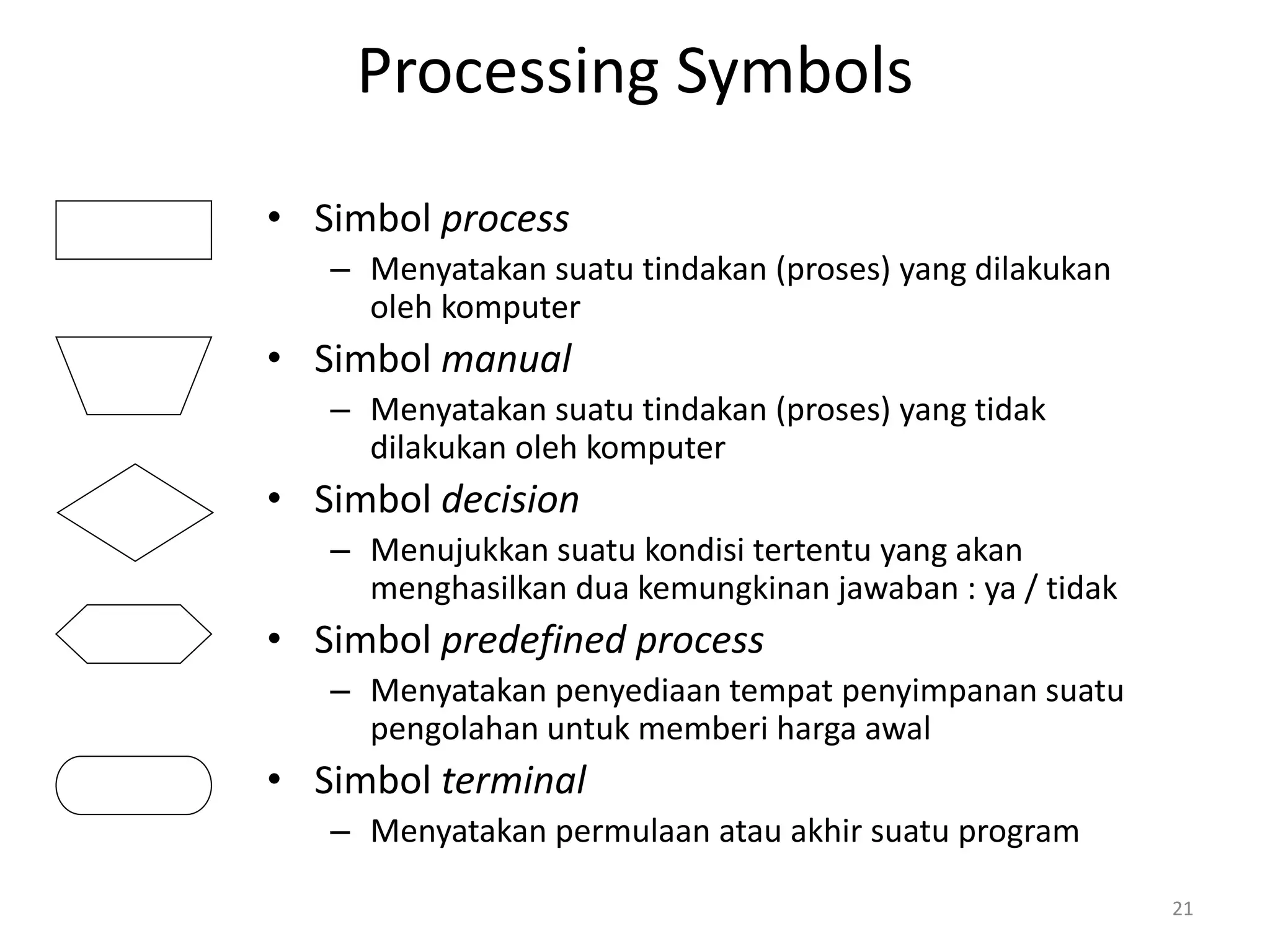

21. Processing Symbols
• Simbol process
– Menyatakan suatu tindakan (proses) yang dilakukan
oleh komputer
• Simbol manual
– Menyatakan suatu tindakan (proses) yang tidak
dilakukan oleh komputer
• Simbol decision
– Menujukkan suatu kondisi tertentu yang akan
menghasilkan dua kemungkinan jawaban : ya / tidak
• Simbol predefined process
– Menyatakan penyediaan tempat penyimpanan suatu
pengolahan untuk memberi harga awal
• Simbol terminal
– Menyatakan permulaan atau akhir suatu program
21

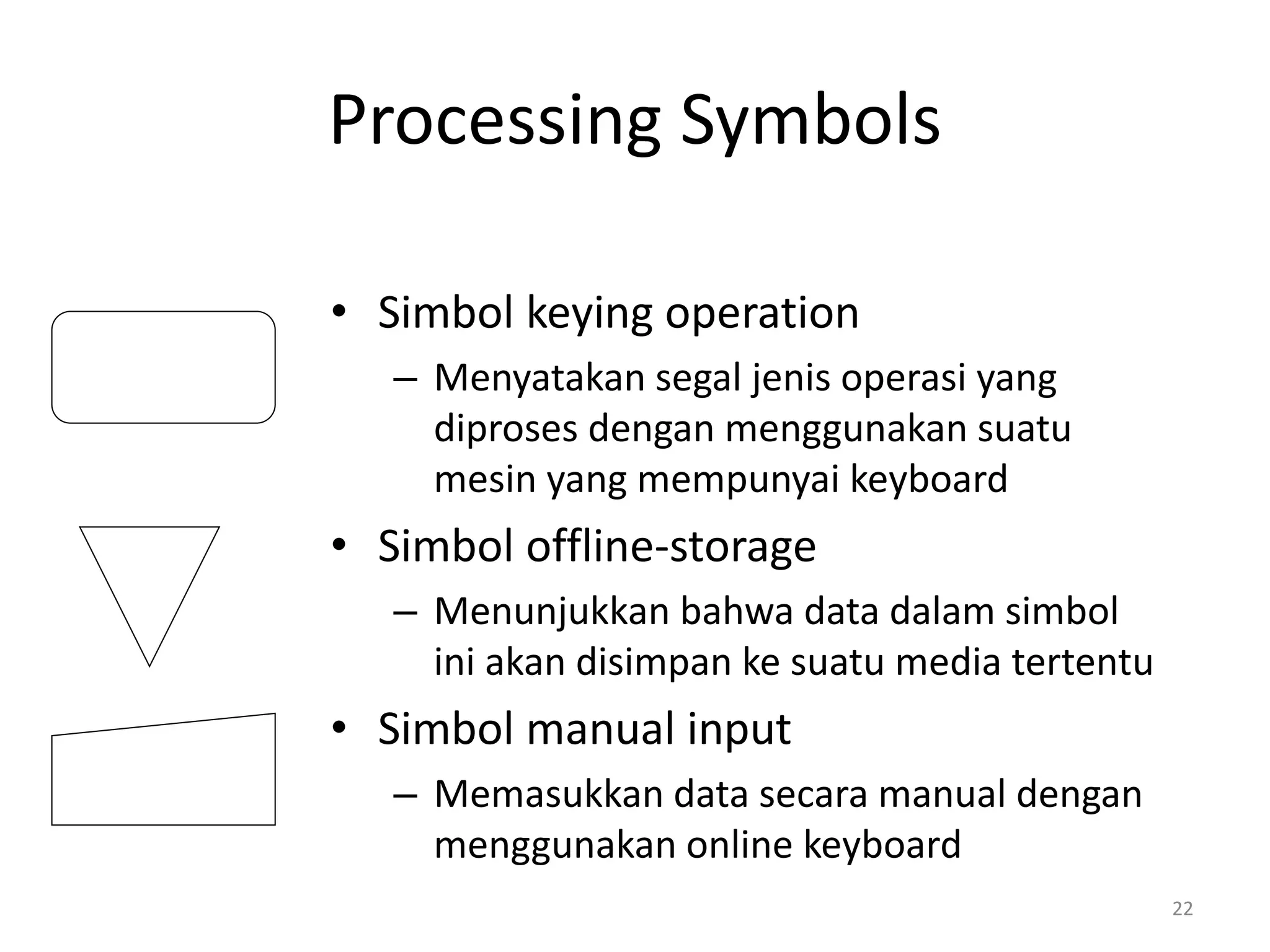

22. Processing Symbols
• Simbol keying operation
– Menyatakan segal jenis operasi yang
diproses dengan menggunakan suatu
mesin yang mempunyai keyboard
• Simbol offline-storage
– Menunjukkan bahwa data dalam simbol
ini akan disimpan ke suatu media tertentu
• Simbol manual input
– Memasukkan data secara manual dengan
menggunakan online keyboard
22

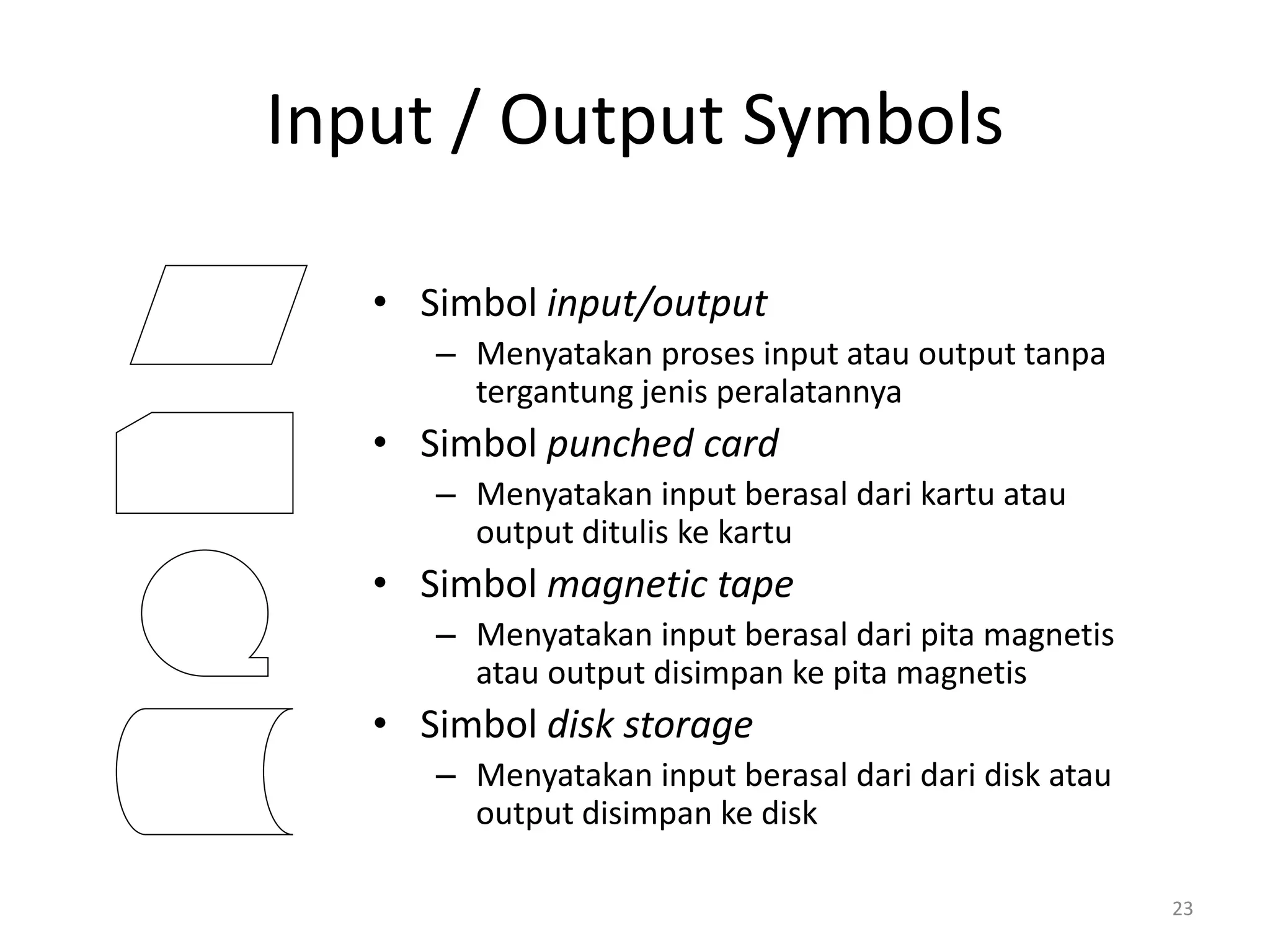

23. Input / Output Symbols
• Simbol input/output
– Menyatakan proses input atau output tanpa
tergantung jenis peralatannya
• Simbol punched card
– Menyatakan input berasal dari kartu atau
output ditulis ke kartu
• Simbol magnetic tape
– Menyatakan input berasal dari pita magnetis
atau output disimpan ke pita magnetis
• Simbol disk storage
– Menyatakan input berasal dari dari disk atau
output disimpan ke disk
23

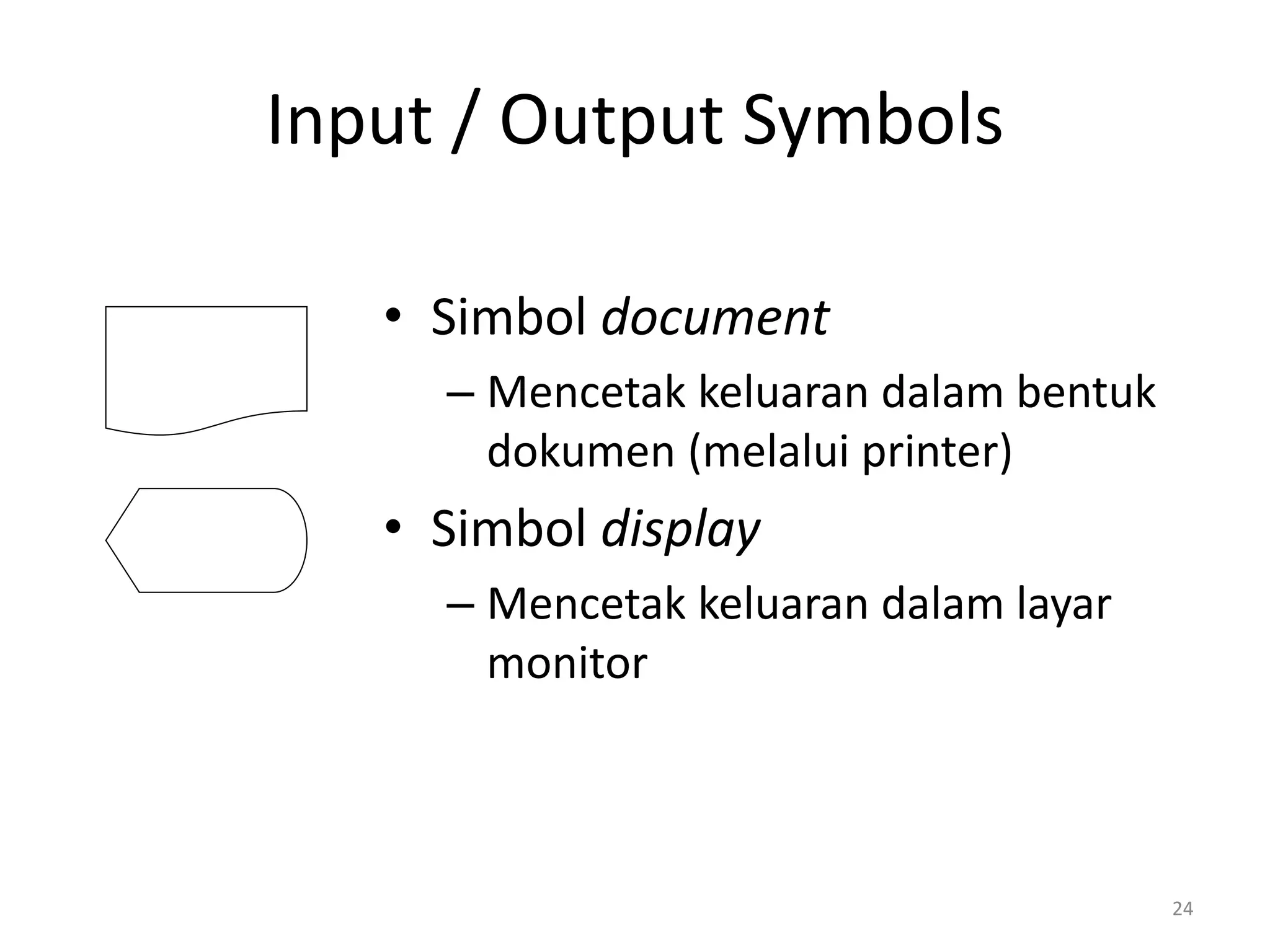

24. Input / Output Symbols
• Simbol document
– Mencetak keluaran dalam bentuk
dokumen (melalui printer)
• Simbol display
– Mencetak keluaran dalam layar
monitor
24

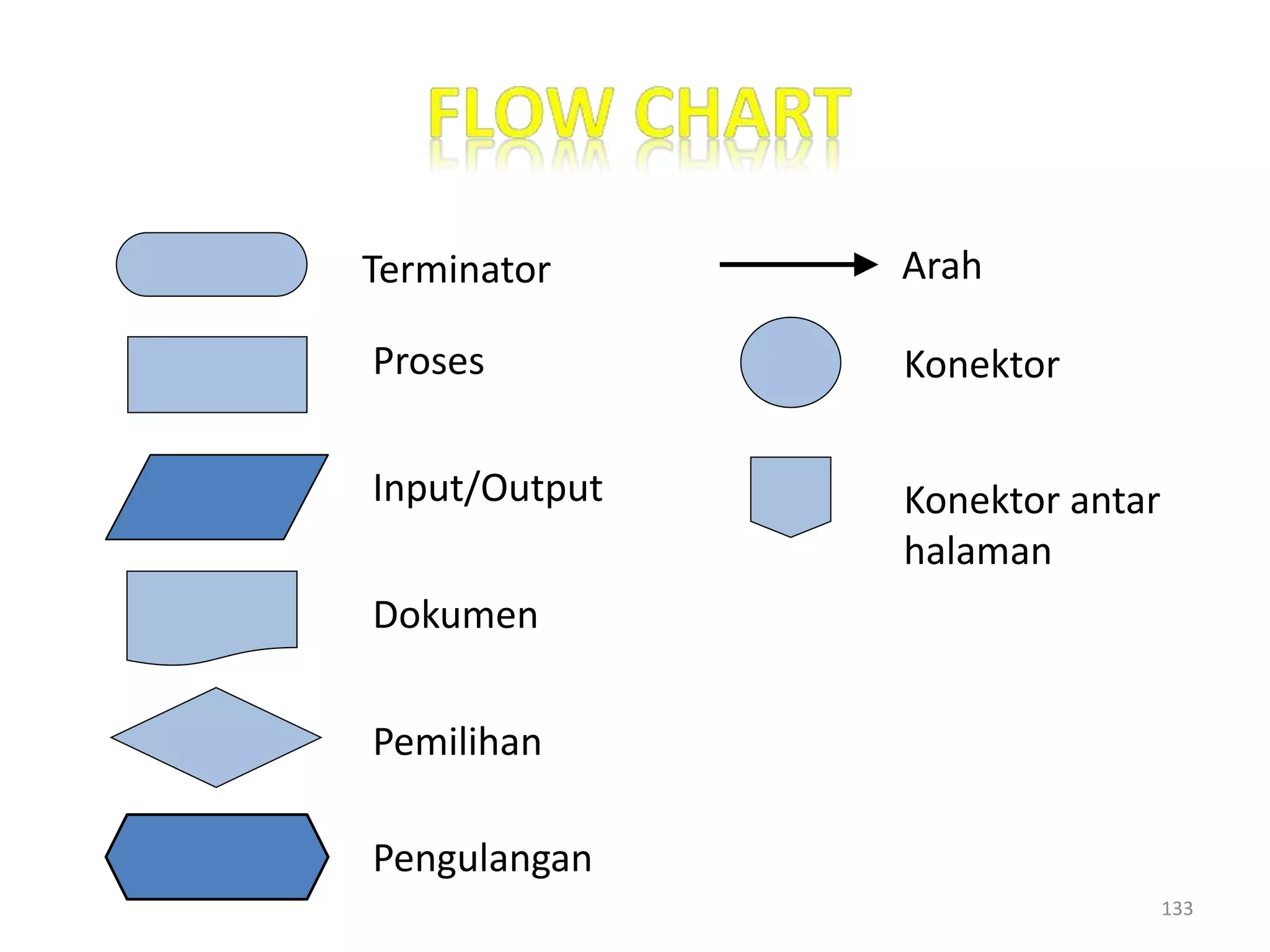

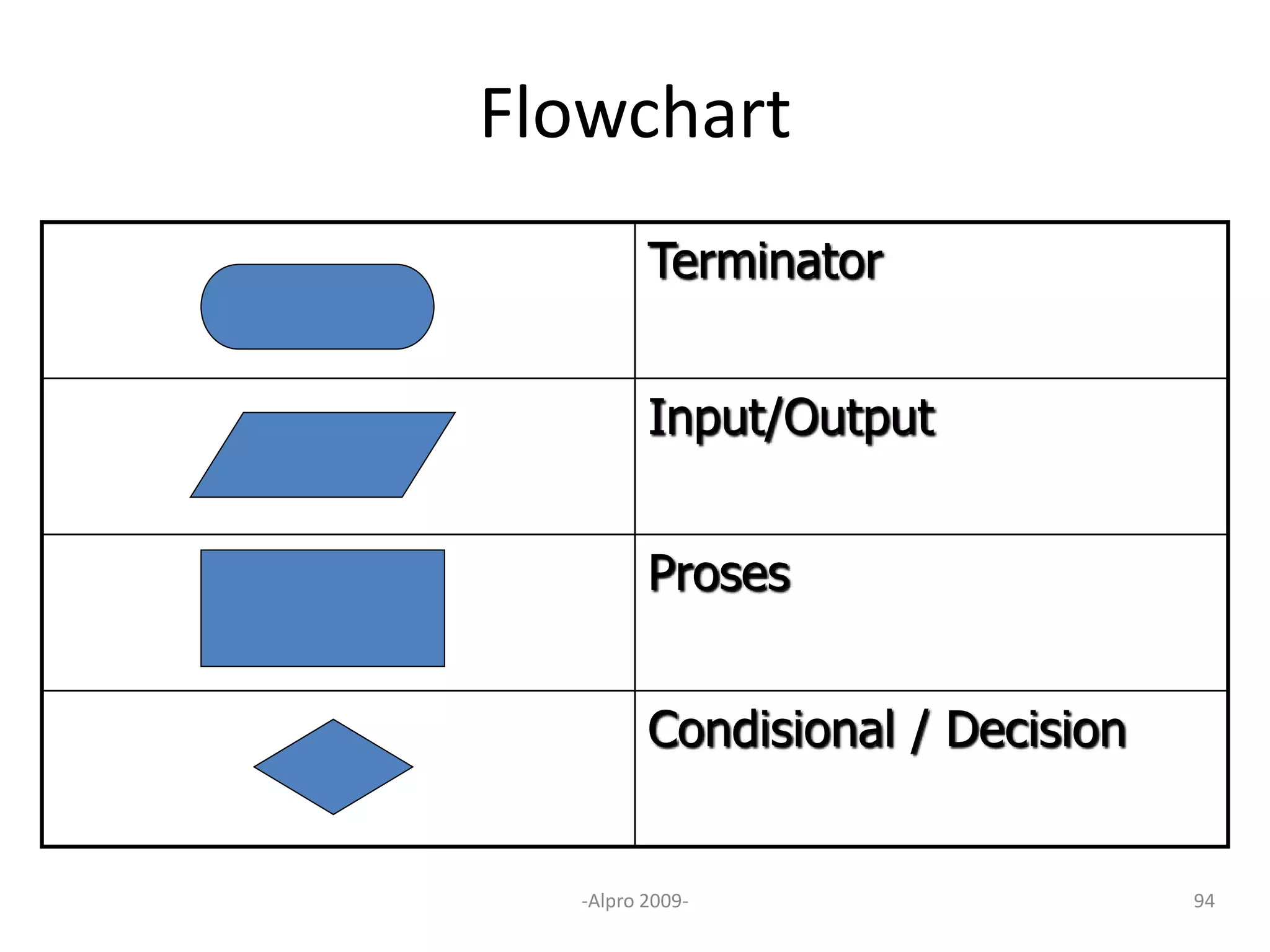

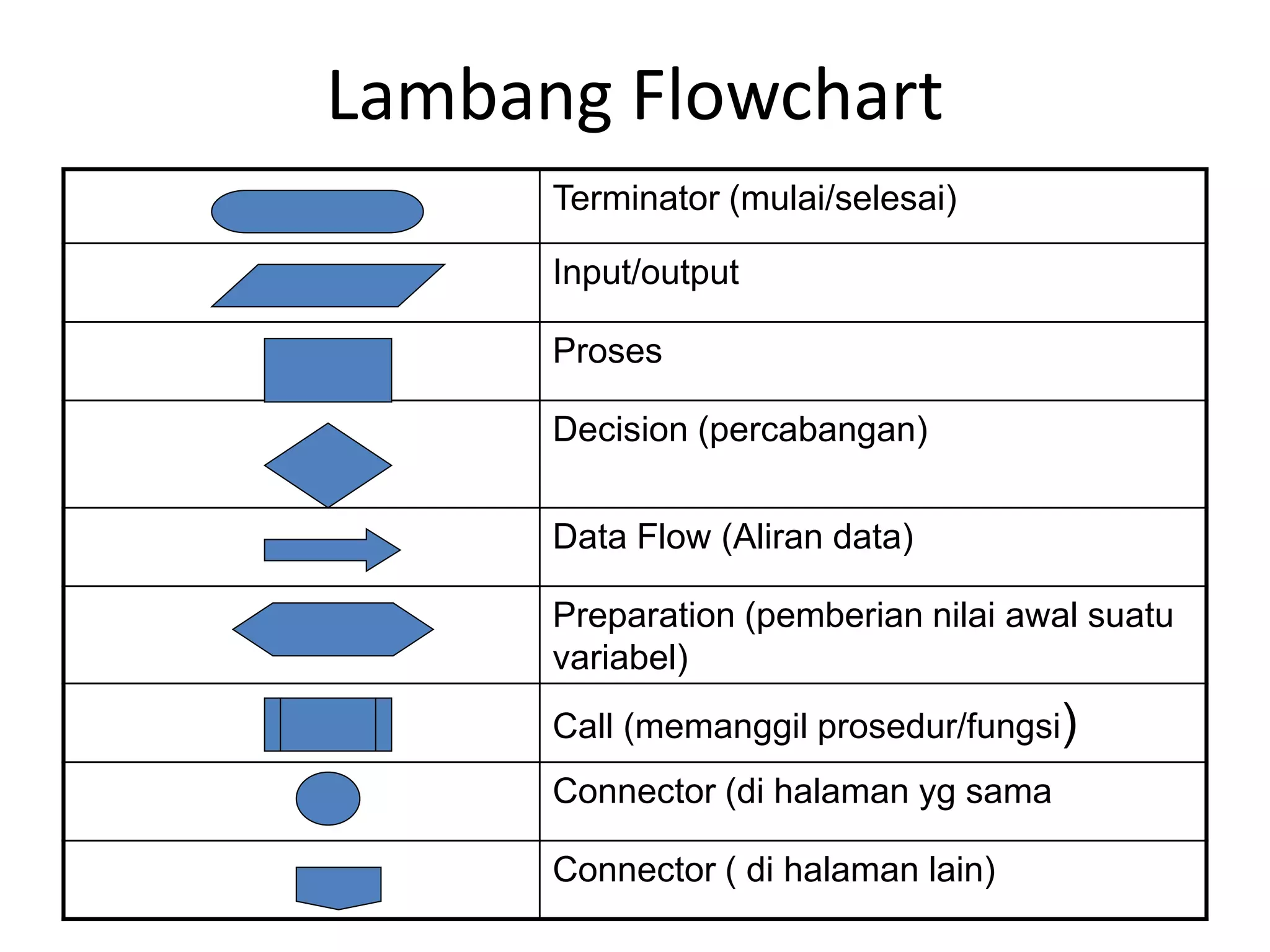

25. Lambang Flowchart
Terminator (mulai/selesai)
Input/output
Proses
Decision (percabangan)
Data Flow (Aliran data)
Preparation (pemberian nilai awal suatu
variabel)
Call (memanggil prosedur/fungsi)
Connector (di halaman yg sama
Connector ( di halaman lain)

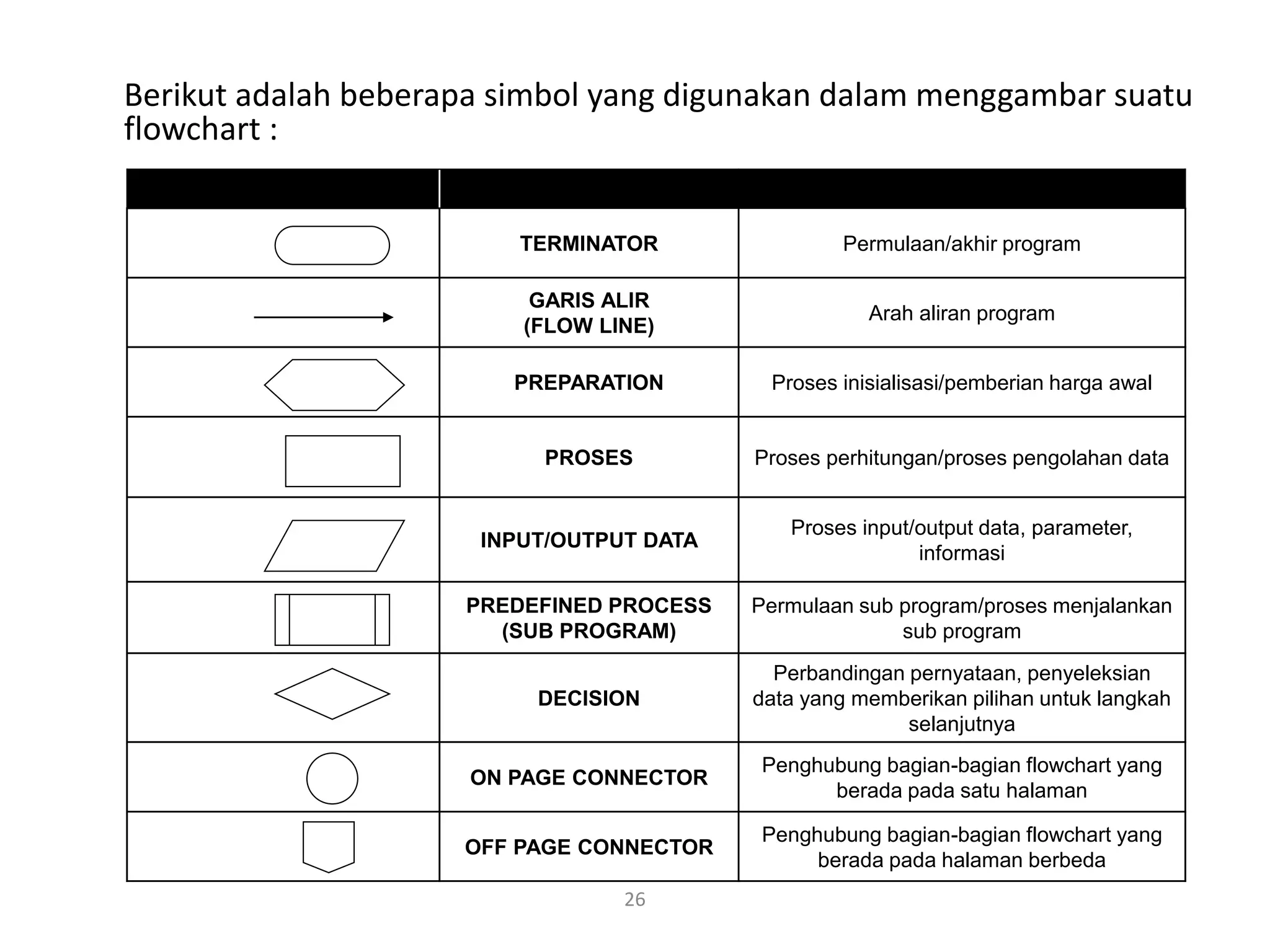

26. Berikut adalah beberapa simbol yang digunakan dalam menggambar suatu
flowchart :
26
SIMBOL NAMA FUNGSI
TERMINATOR Permulaan/akhir program
GARIS ALIR
(FLOW LINE)
Arah aliran program
PREPARATION Proses inisialisasi/pemberian harga awal
PROSES Proses perhitungan/proses pengolahan data
INPUT/OUTPUT DATA
Proses input/output data, parameter,
informasi
PREDEFINED PROCESS
(SUB PROGRAM)
Permulaan sub program/proses menjalankan
sub program
DECISION
Perbandingan pernyataan, penyeleksian
data yang memberikan pilihan untuk langkah
selanjutnya
ON PAGE CONNECTOR
Penghubung bagian-bagian flowchart yang
berada pada satu halaman
OFF PAGE CONNECTOR
Penghubung bagian-bagian flowchart yang
berada pada halaman berbeda

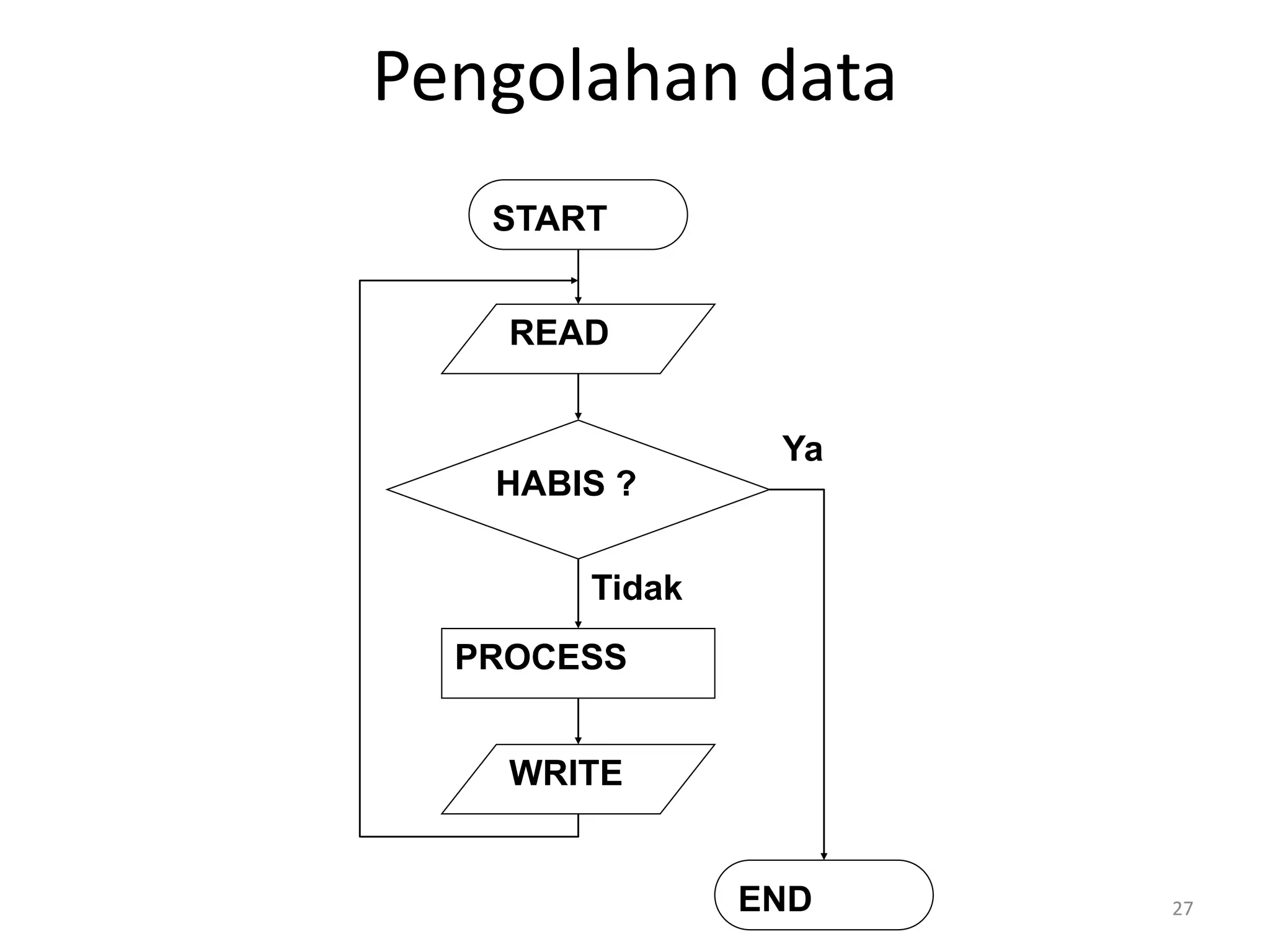

27. Pengolahan data
27
START
READ
HABIS ?
PROCESS
WRITE
END
Tidak
Ya

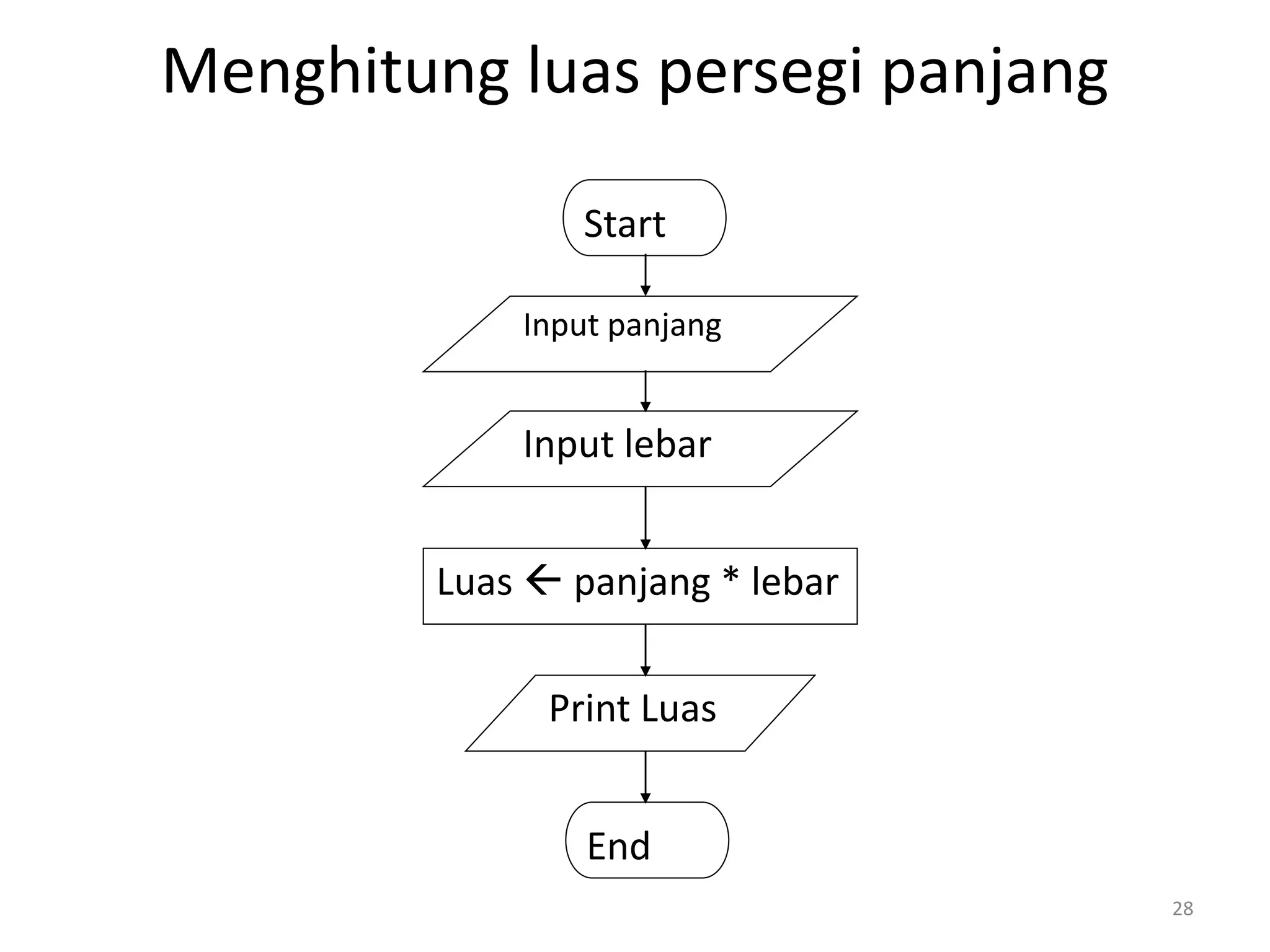

28. Menghitung luas persegi panjang
28
Input lebar
Start
End
Input panjang
Luas  panjang * lebar
Print Luas

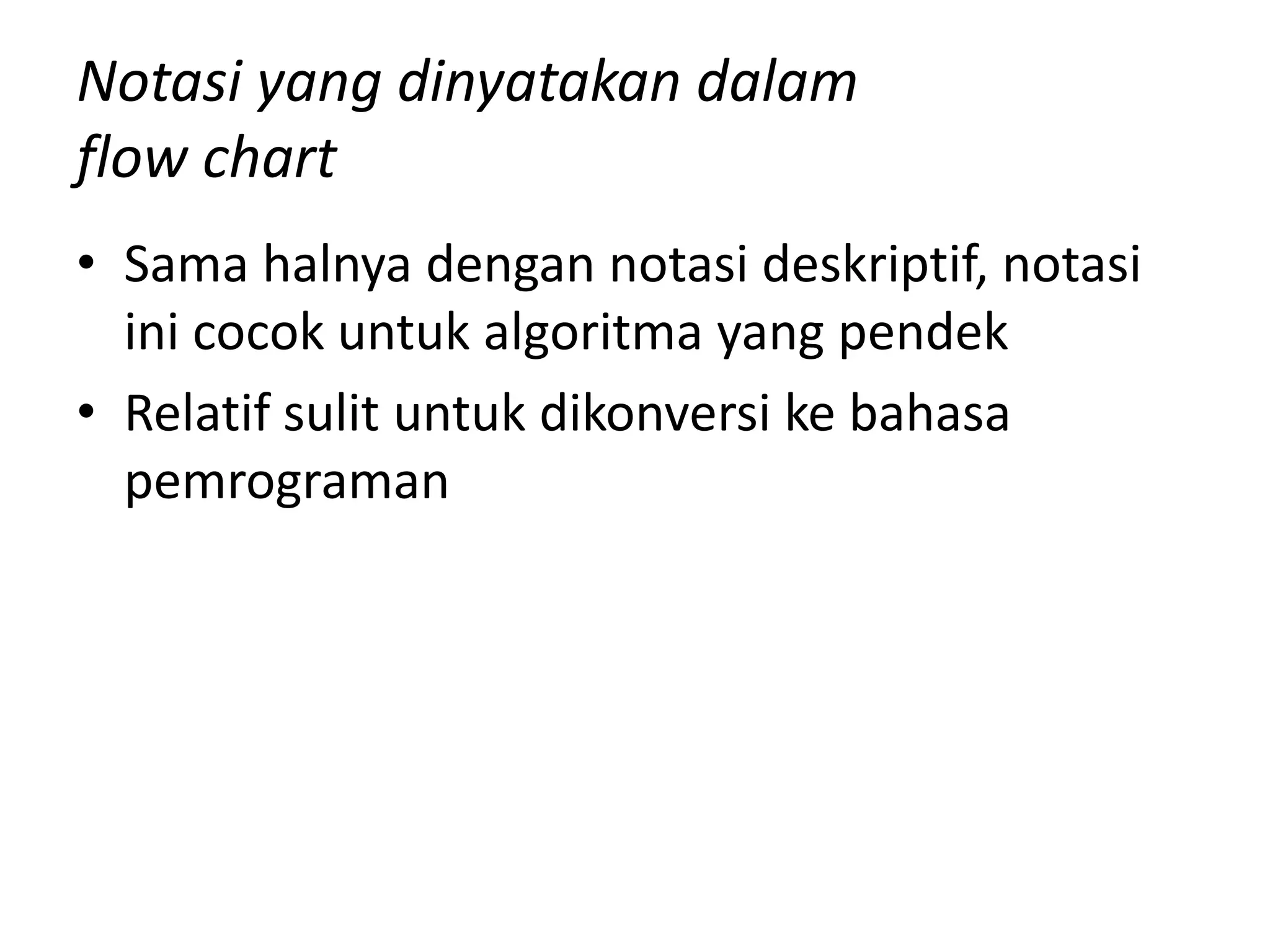

29. Notasi yang dinyatakan dalam
flow chart
• Sama halnya dengan notasi deskriptif, notasi
ini cocok untuk algoritma yang pendek
• Relatif sulit untuk dikonversi ke bahasa
pemrograman

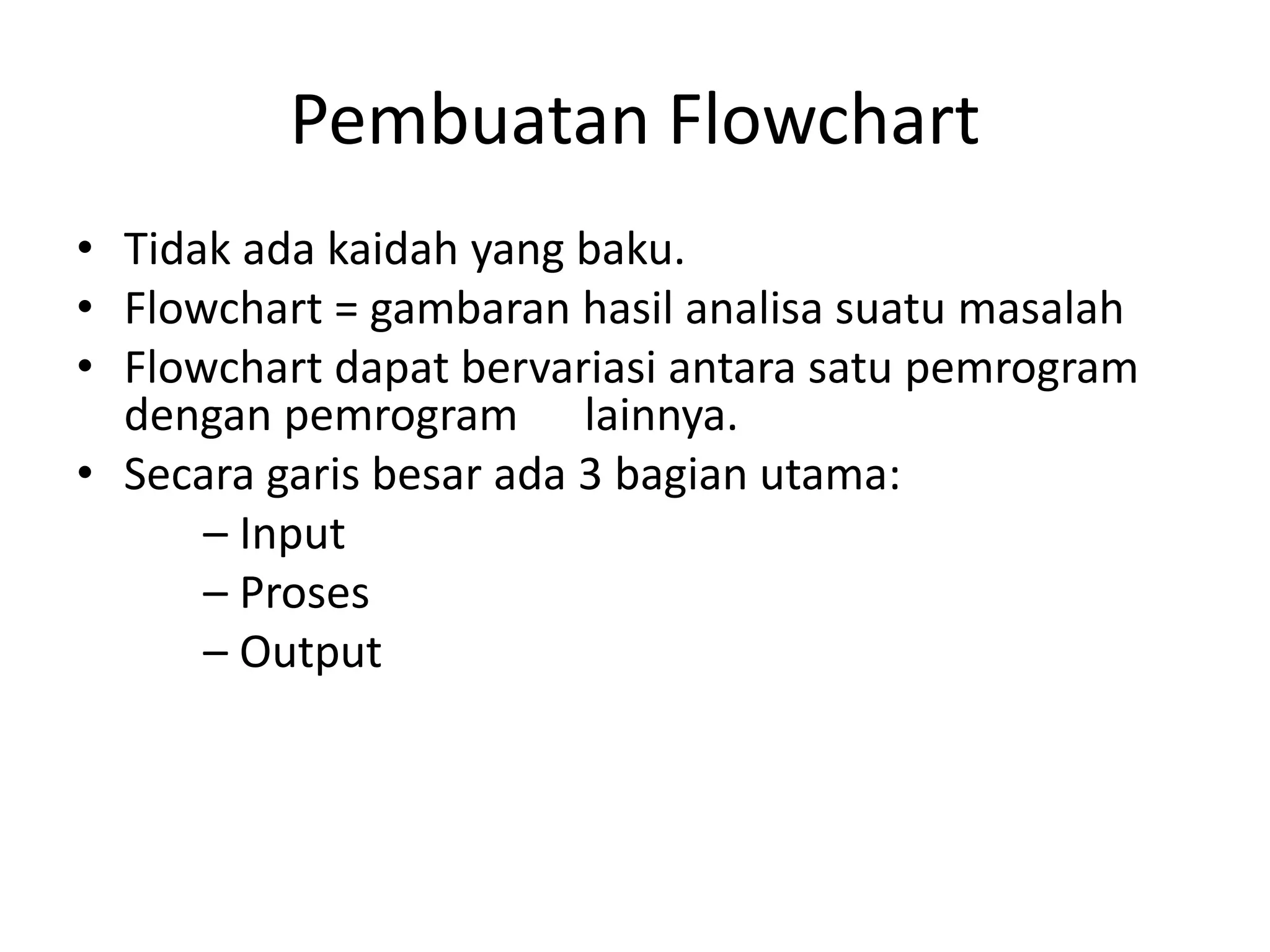

30. Pembuatan Flowchart
• Tidak ada kaidah yang baku.
• Flowchart = gambaran hasil analisa suatu masalah
• Flowchart dapat bervariasi antara satu pemrogram
dengan pemrogram lainnya.
• Secara garis besar ada 3 bagian utama:
– Input
– Proses
– Output

31. Pembuatan Flowchart – cont.
• Hindari pengulangan proses yang tidak
perlu dan logika yang berbelit sehingga
jalannya proses menjadi singkat.
• Jalannya proses digambarkan dari atas
ke bawah dan diberikan tanda panah
untuk memperjelas.
• Sebuah flowchart diawali dari satu titik
START dan diakhiri dengan END.

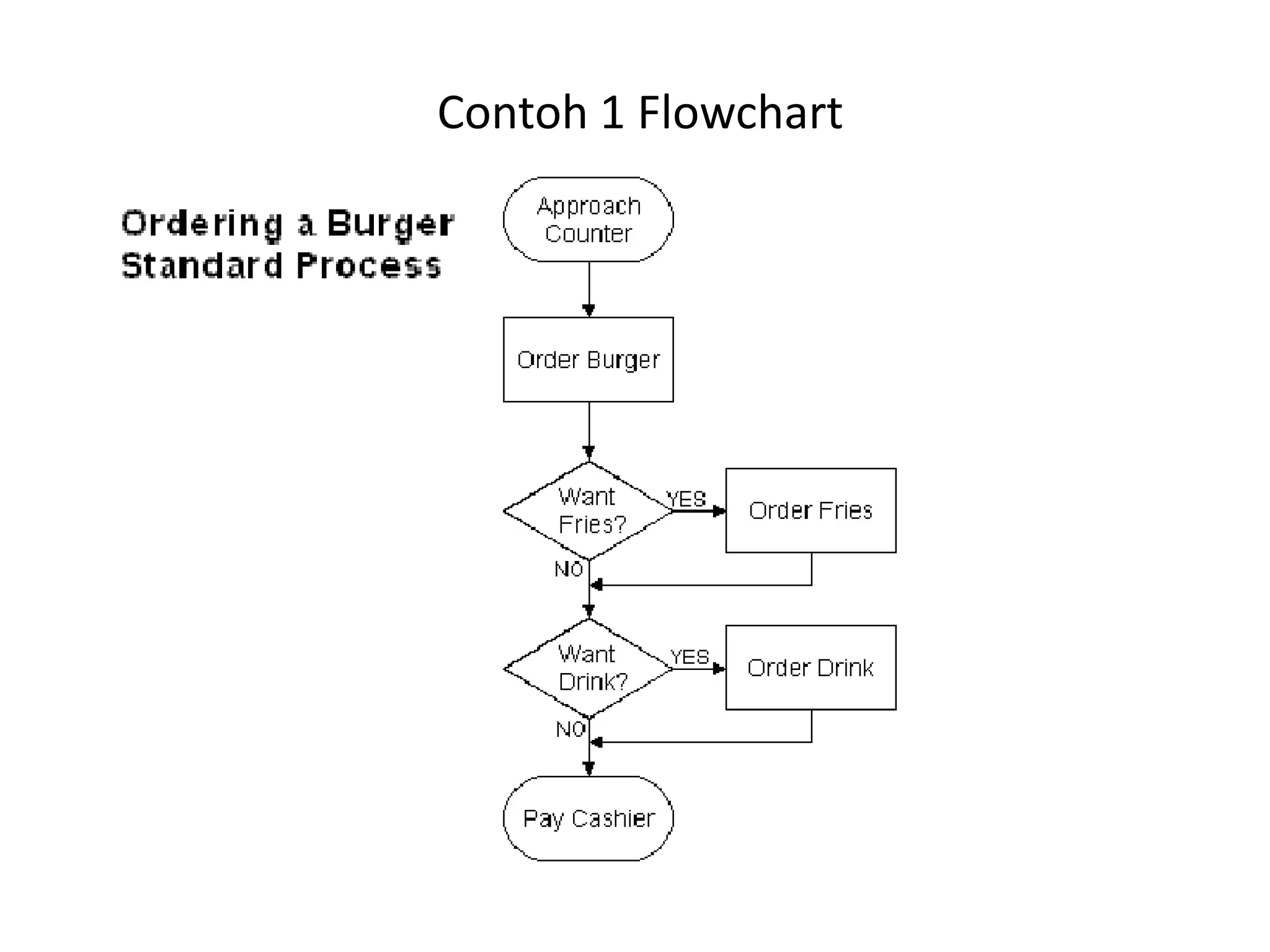

32. Contoh 1 Flowchart

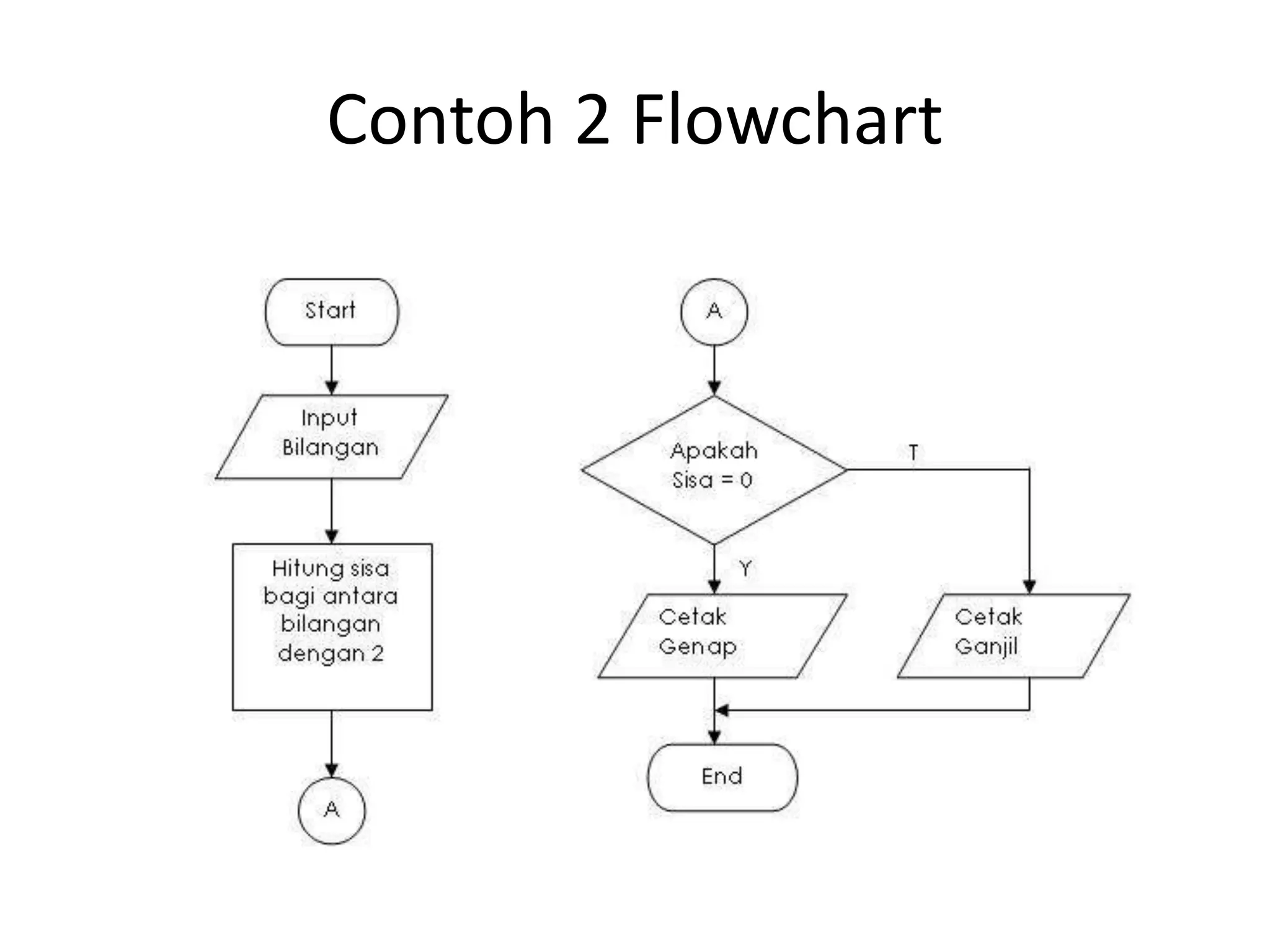

33. Contoh 2 Flowchart

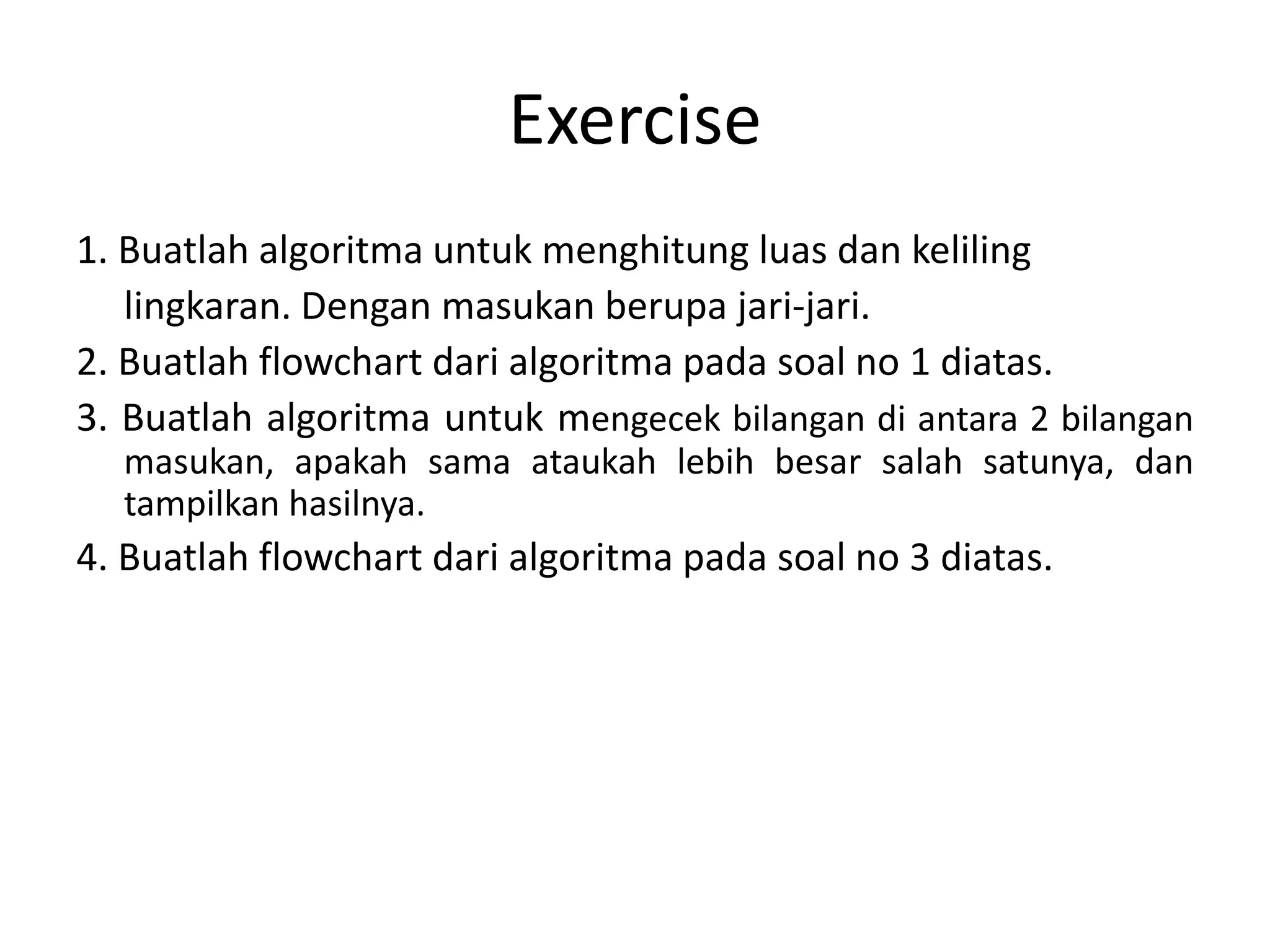

34. Exercise
1. Buatlah algoritma untuk menghitung luas dan keliling
lingkaran. Dengan masukan berupa jari-jari.
2. Buatlah flowchart dari algoritma pada soal no 1 diatas.
3. Buatlah algoritma untuk mengecek bilangan di antara 2 bilangan
masukan, apakah sama ataukah lebih besar salah satunya, dan
tampilkan hasilnya.
4. Buatlah flowchart dari algoritma pada soal no 3 diatas.

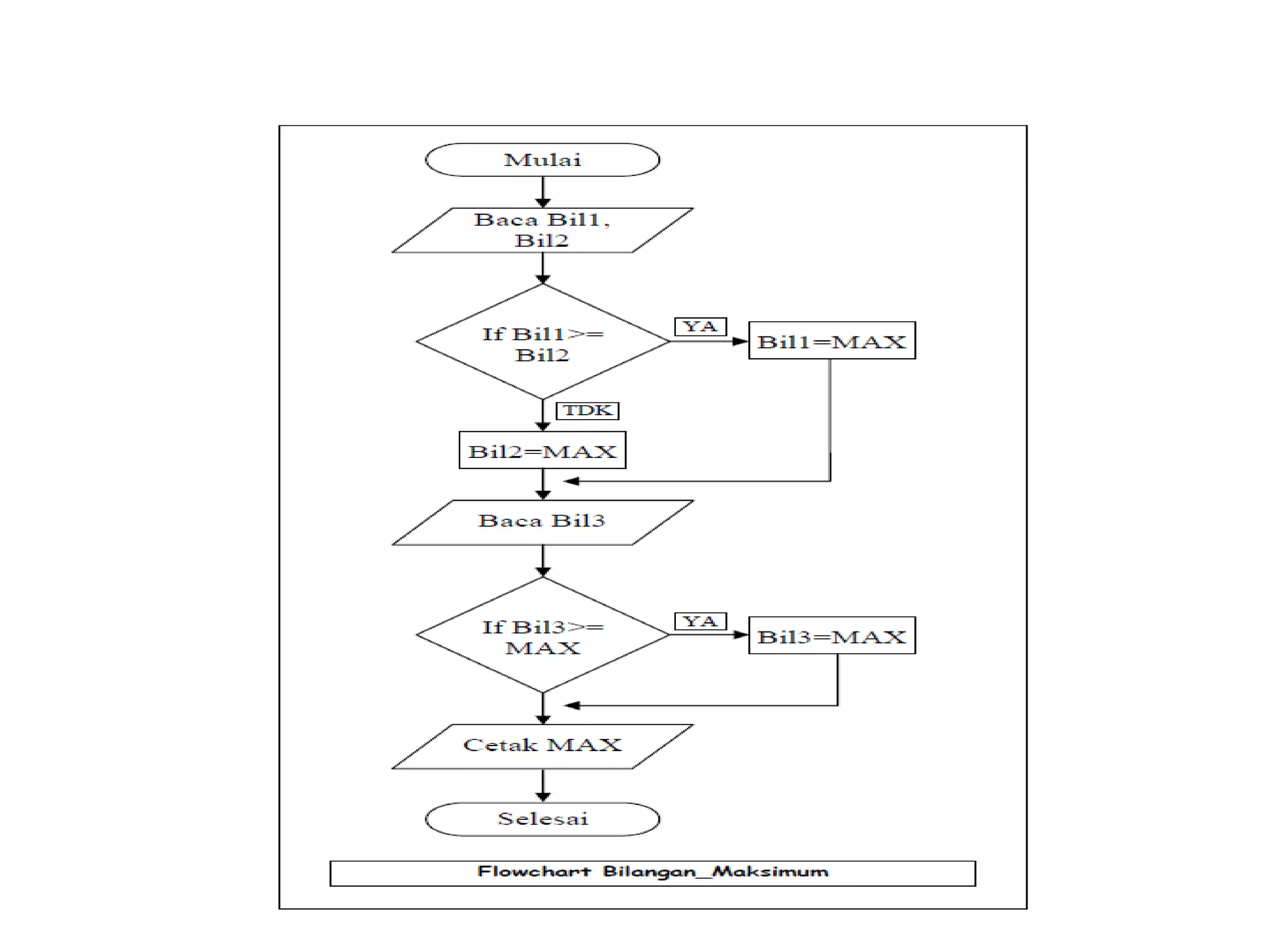

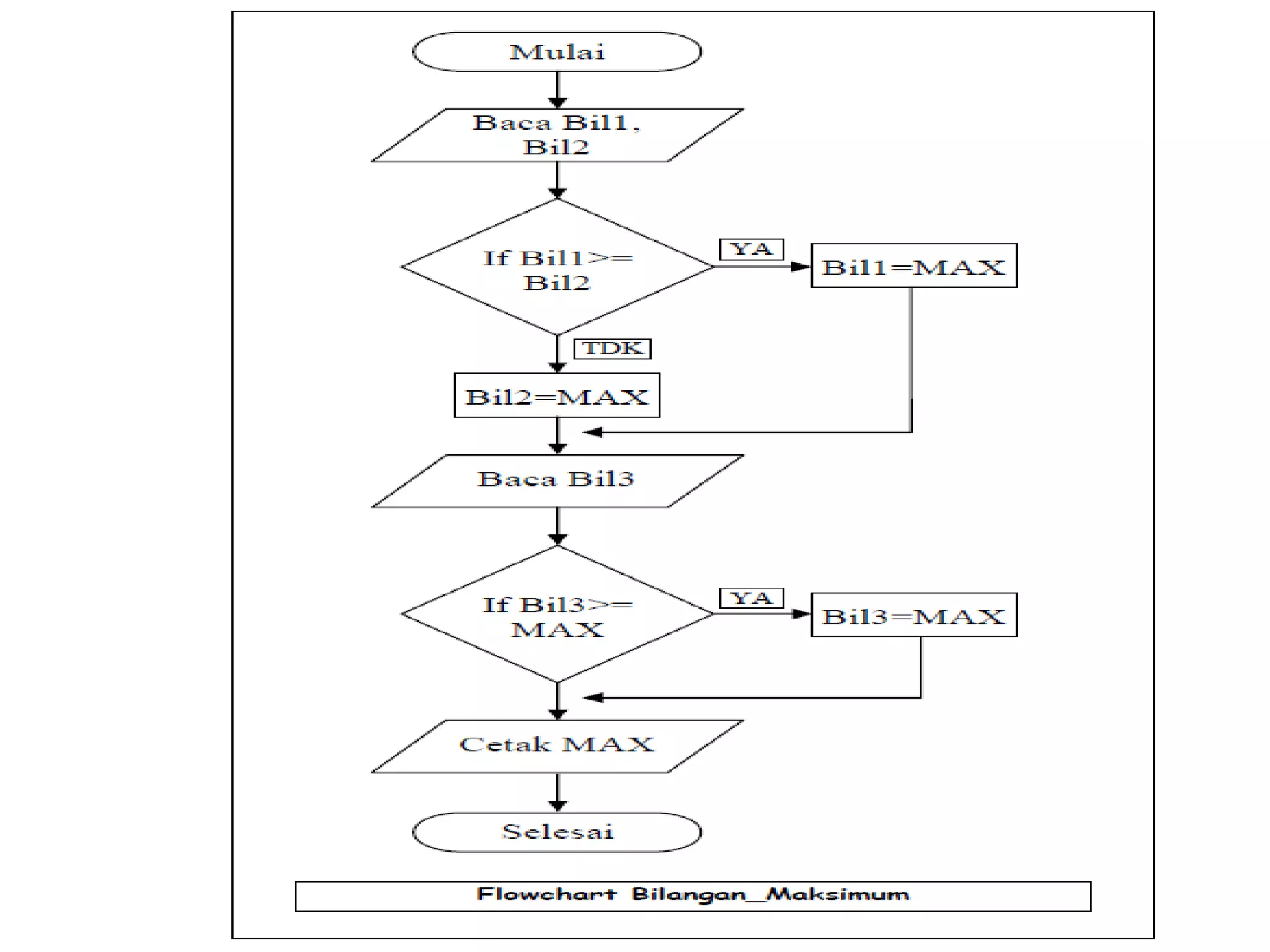

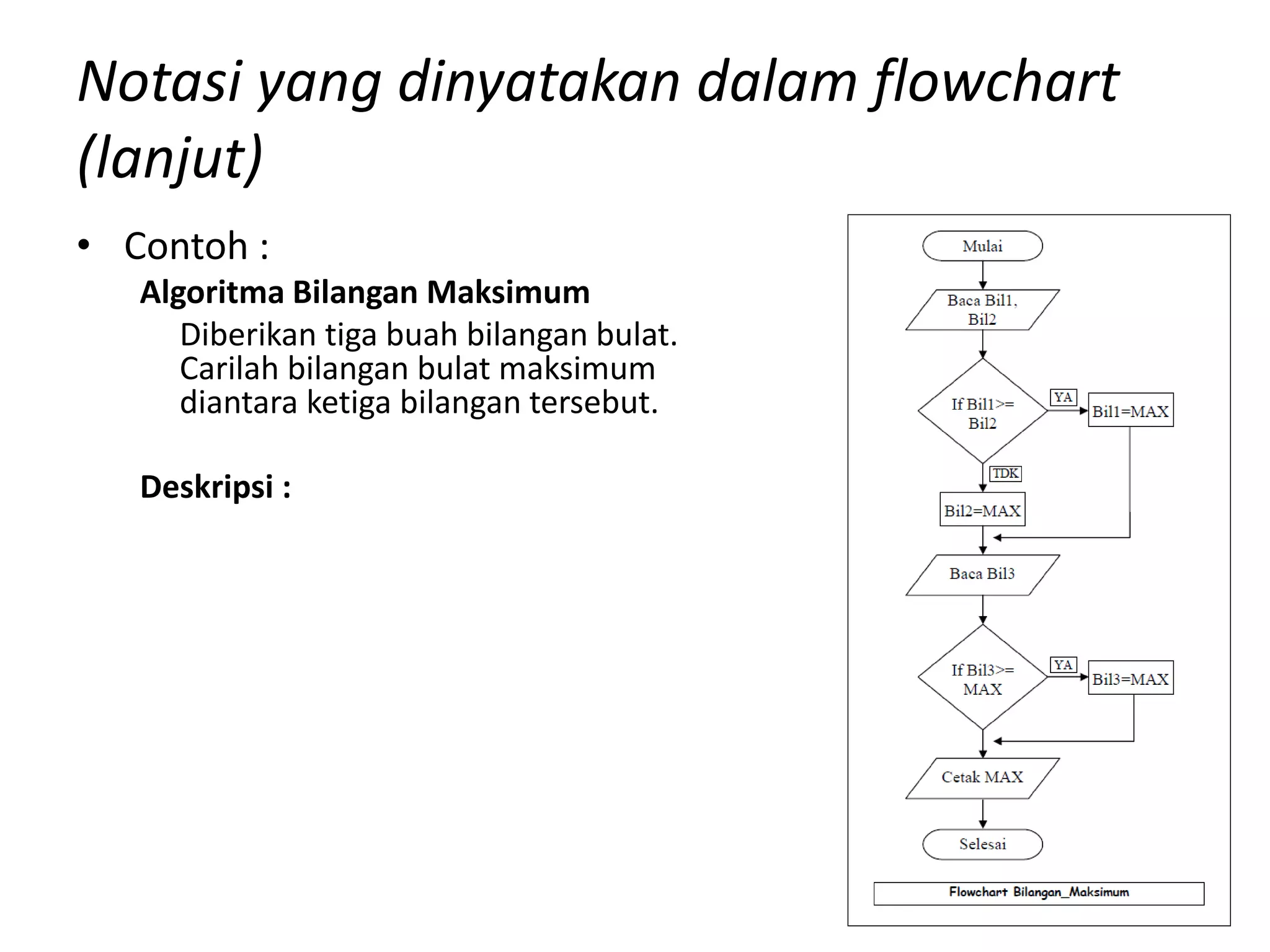

35. Notasi yang dinyatakan dalam flowchart
(lanjut)
• Contoh :
Algoritma Bilangan Maksimum
Diberikan tiga buah bilangan bulat.
Carilah bilangan bulat maksimum
diantara ketiga bilangan tersebut.
Deskripsi :

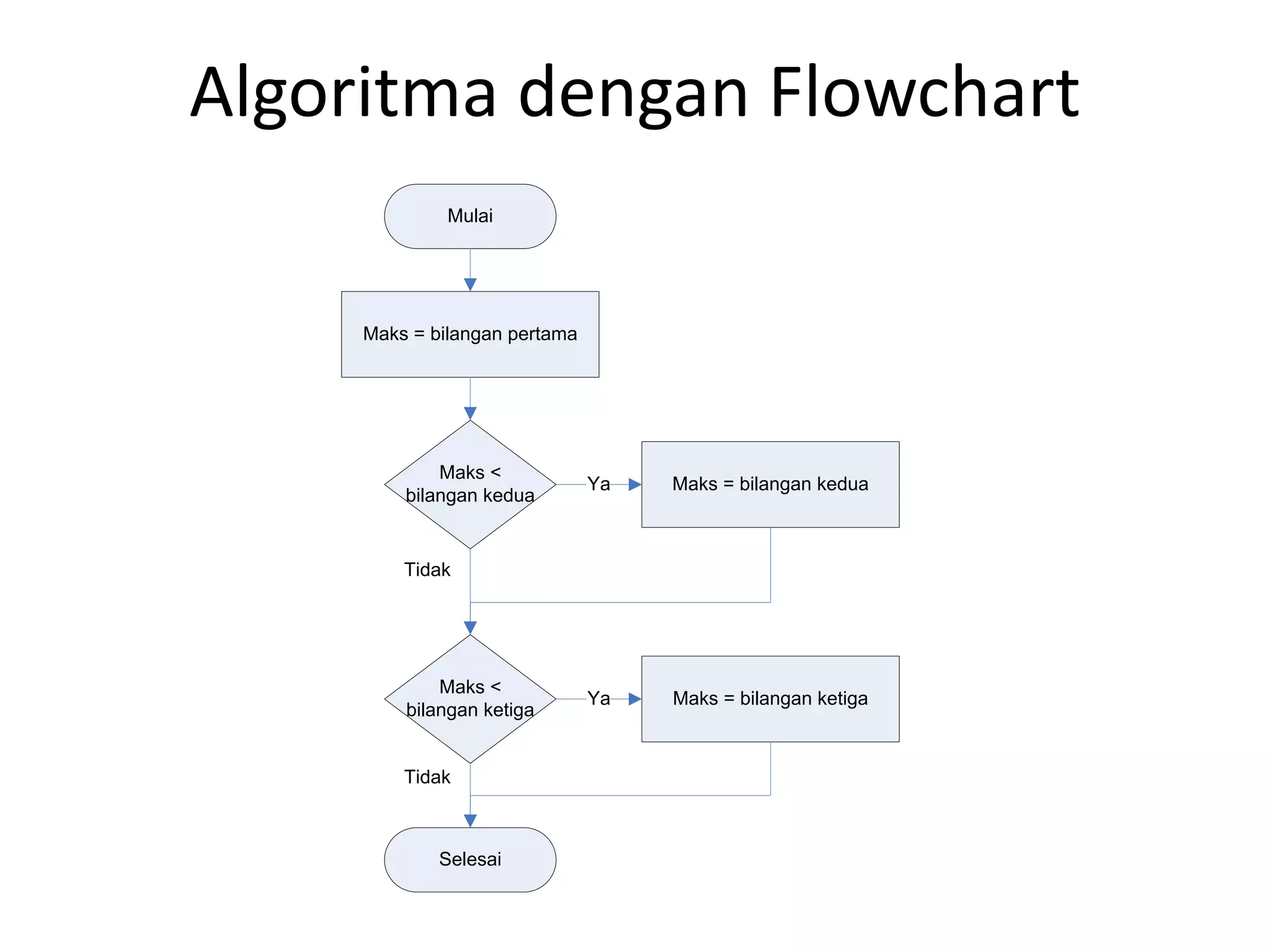

38. Algoritma dengan Flowchart
Maks = bilangan pertama
Maks <
bilangan kedua
Maks = bilangan kedua
Maks <
bilangan ketiga
Maks = bilangan ketiga
Ya
Ya
Selesai
Mulai
Tidak
Tidak

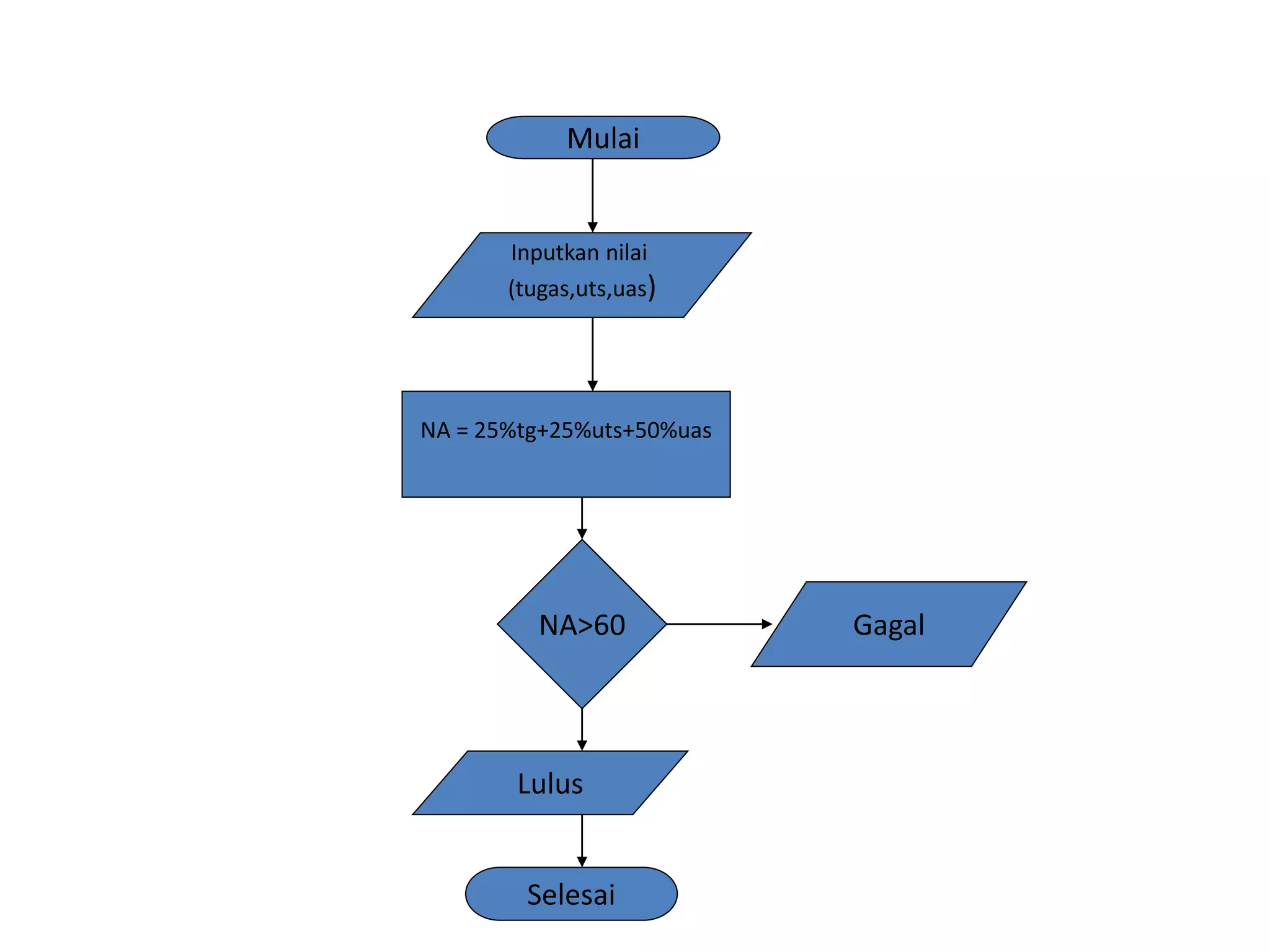

39. Mulai
Inputkan nilai
(tugas,uts,uas)
NA = 25%tg+25%uts+50%uas
NA>60 Gagal
Lulus
Selesai

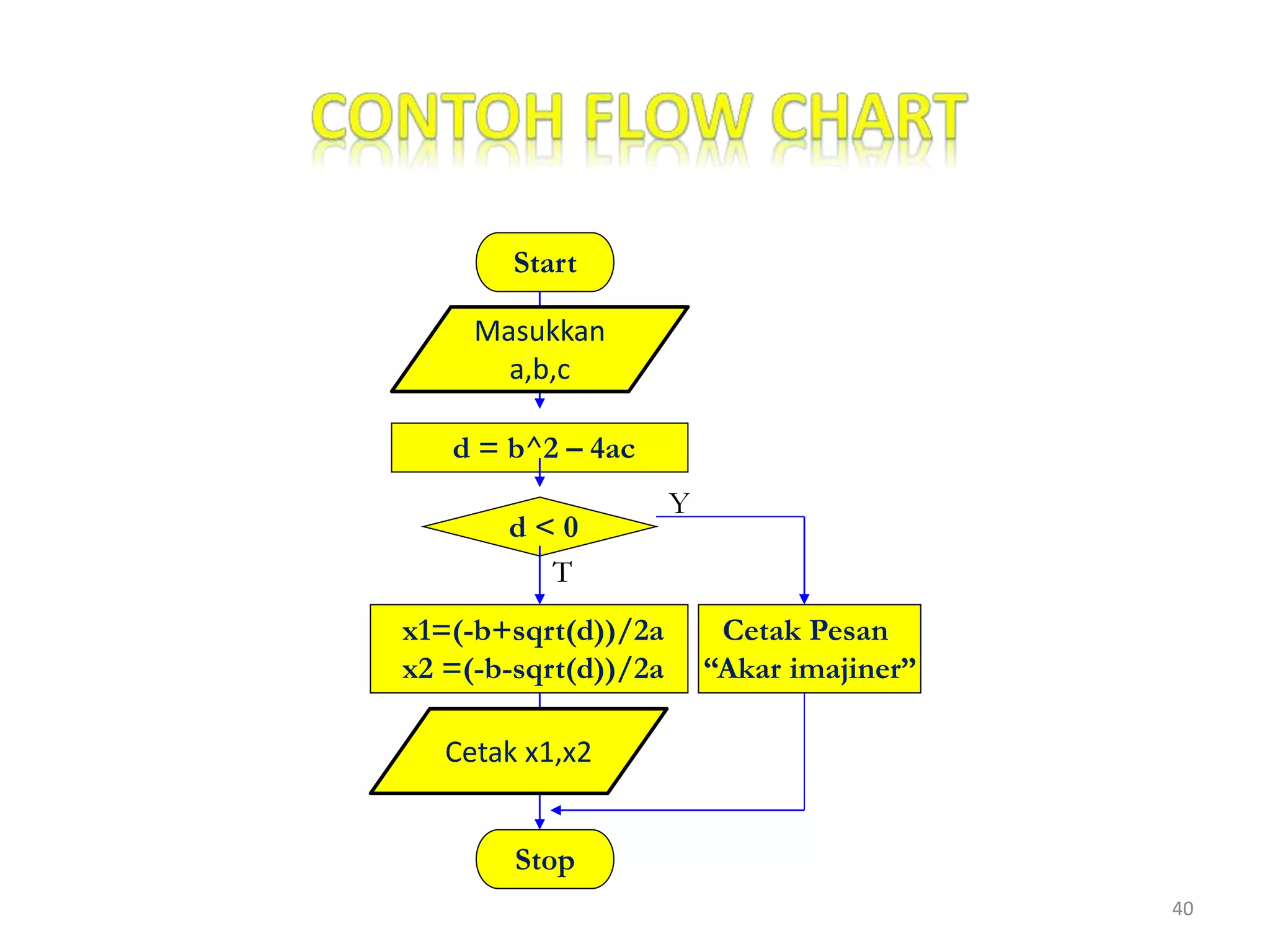

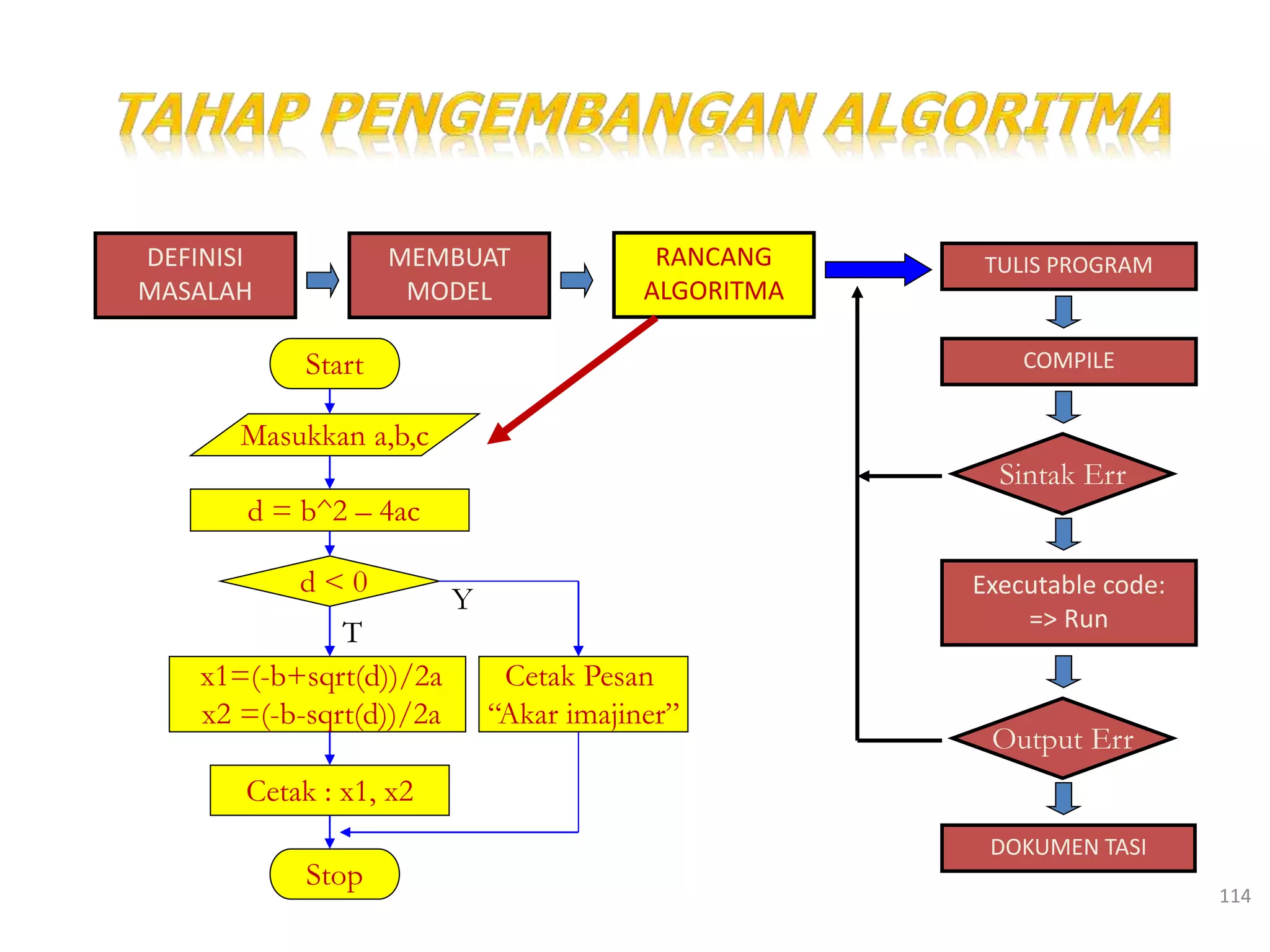

40. 40
Start
d = b^2 – 4ac
d < 0
Cetak Pesan
“Akar imajiner”
x1=(-b+sqrt(d))/2a
x2 =(-b-sqrt(d))/2a
Stop
Y
T
Masukkan
a,b,c
Cetak x1,x2

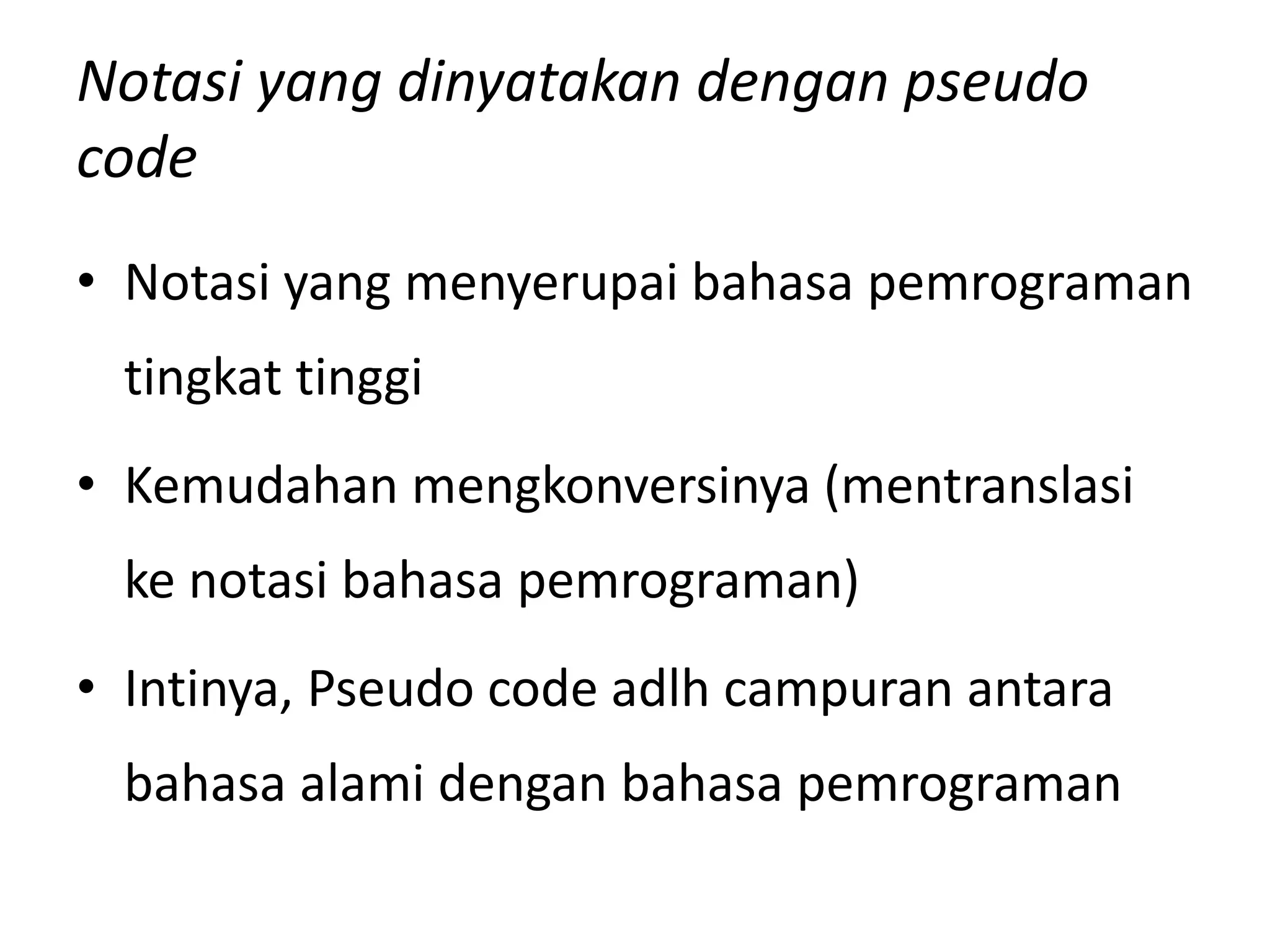

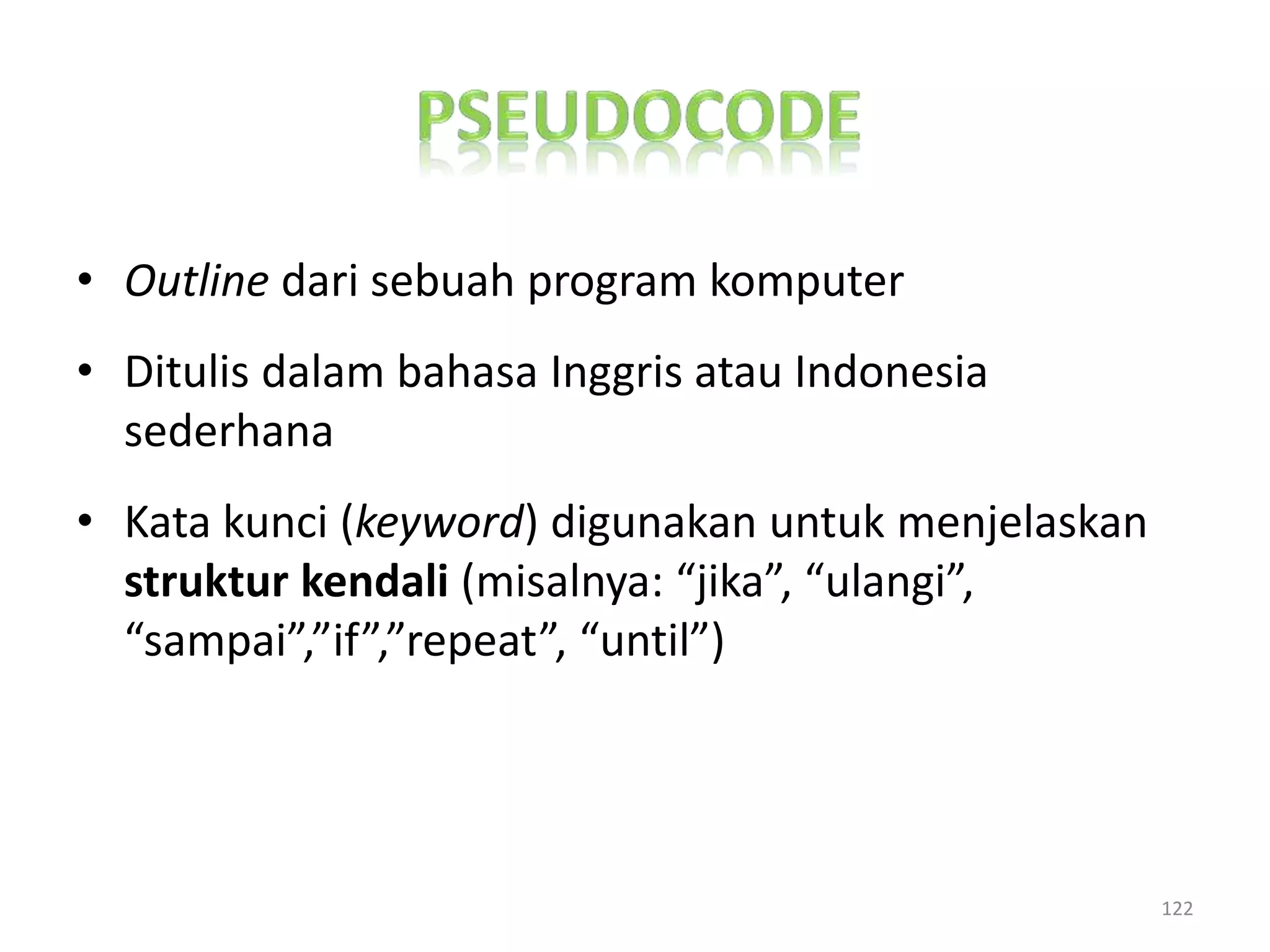

41. Notasi yang dinyatakan dengan pseudo
code
• Notasi yang menyerupai bahasa pemrograman
tingkat tinggi
• Kemudahan mengkonversinya (mentranslasi
ke notasi bahasa pemrograman)
• Intinya, Pseudo code adlh campuran antara
bahasa alami dengan bahasa pemrograman

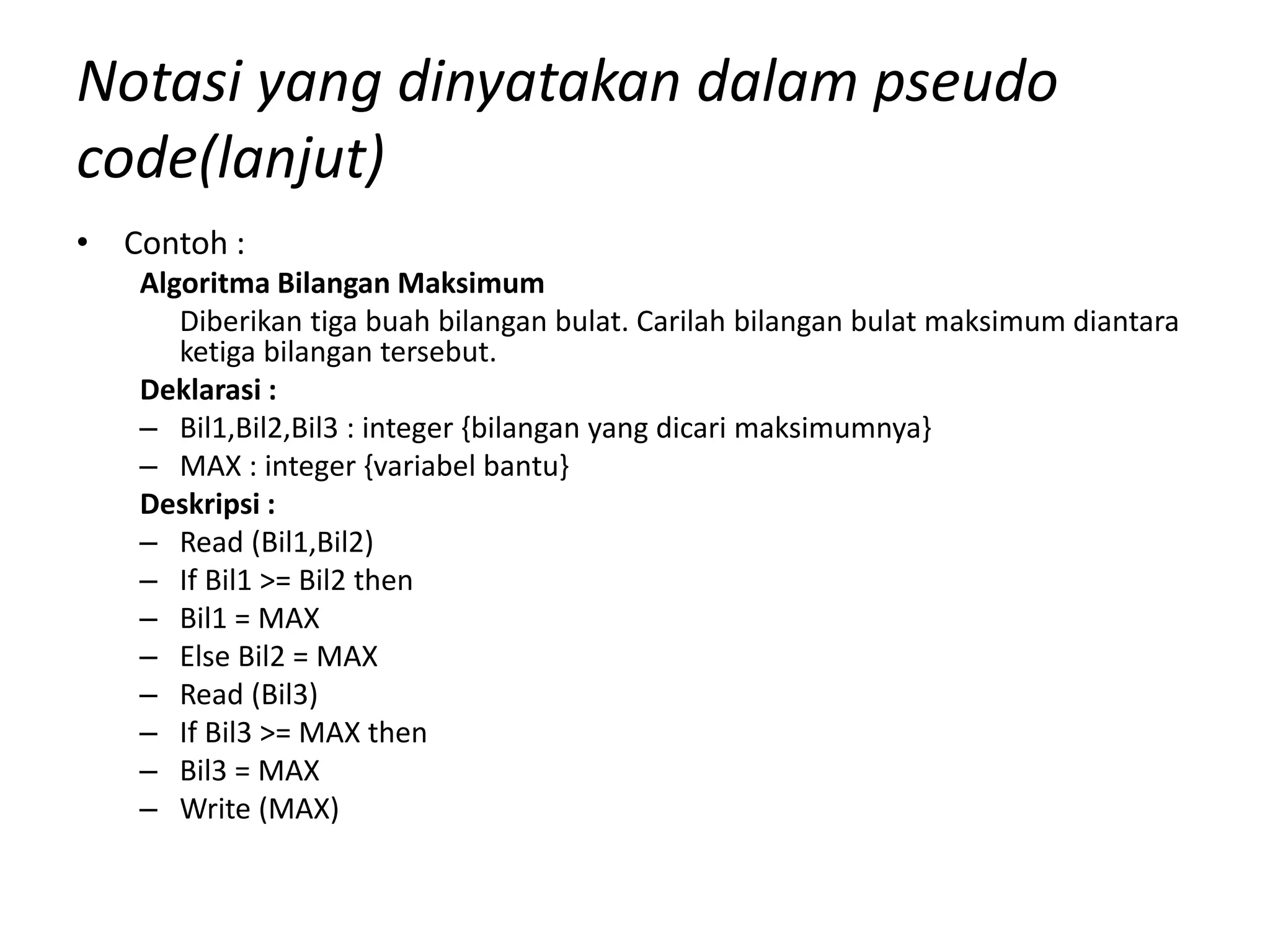

42. Notasi yang dinyatakan dalam pseudo
code(lanjut)
• Contoh :
Algoritma Bilangan Maksimum
Diberikan tiga buah bilangan bulat. Carilah bilangan bulat maksimum diantara
ketiga bilangan tersebut.
Deklarasi :
– Bil1,Bil2,Bil3 : integer {bilangan yang dicari maksimumnya}
– MAX : integer {variabel bantu}
Deskripsi :
– Read (Bil1,Bil2)
– If Bil1 >= Bil2 then
– Bil1 = MAX
– Else Bil2 = MAX
– Read (Bil3)
– If Bil3 >= MAX then
– Bil3 = MAX
– Write (MAX)

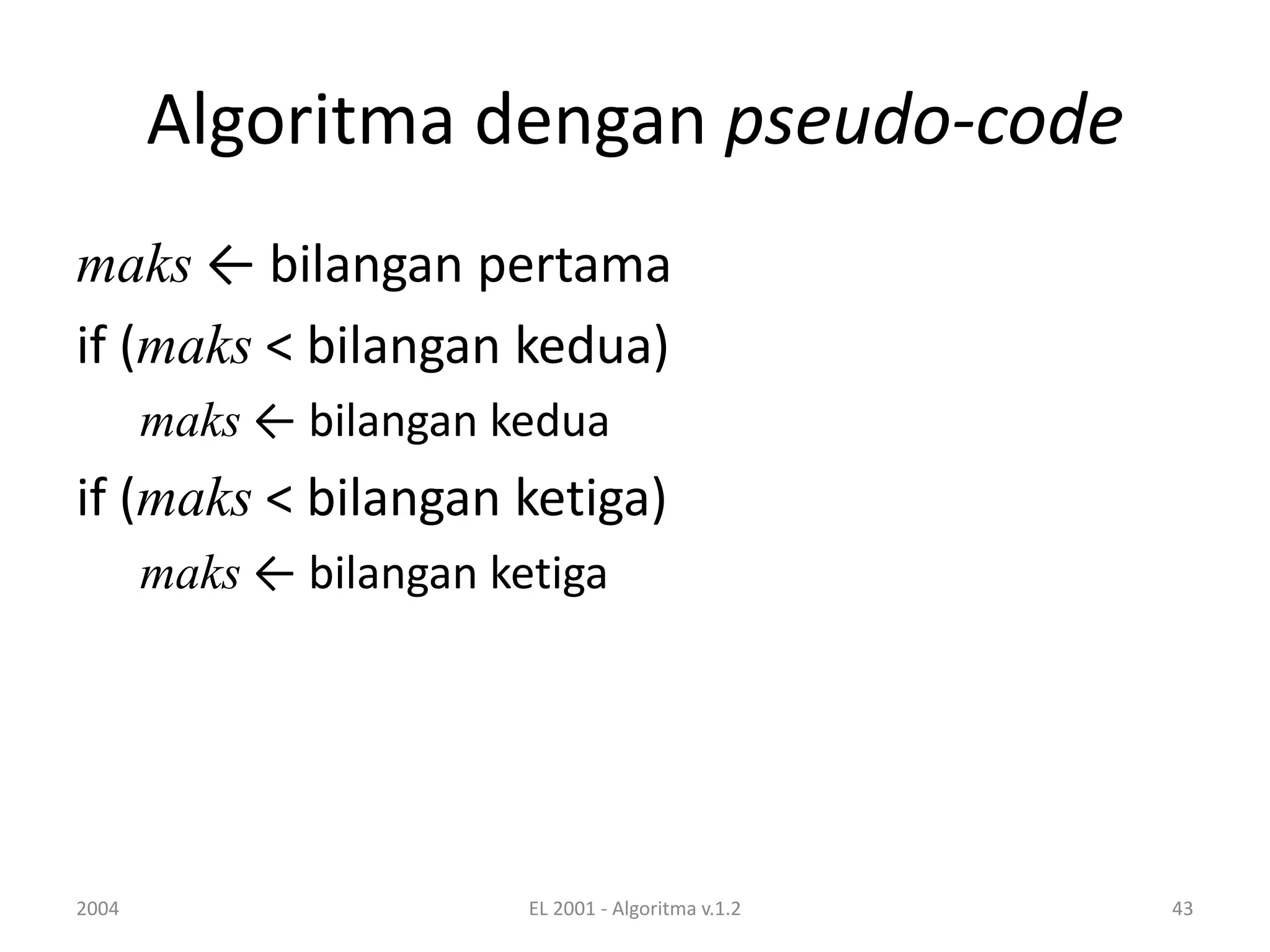

43. Algoritma dengan pseudo-code
maks ← bilangan pertama
if (maks < bilangan kedua)
maks ← bilangan kedua
if (maks < bilangan ketiga)
maks ← bilangan ketiga
2004 EL 2001 - Algoritma v.1.2 43

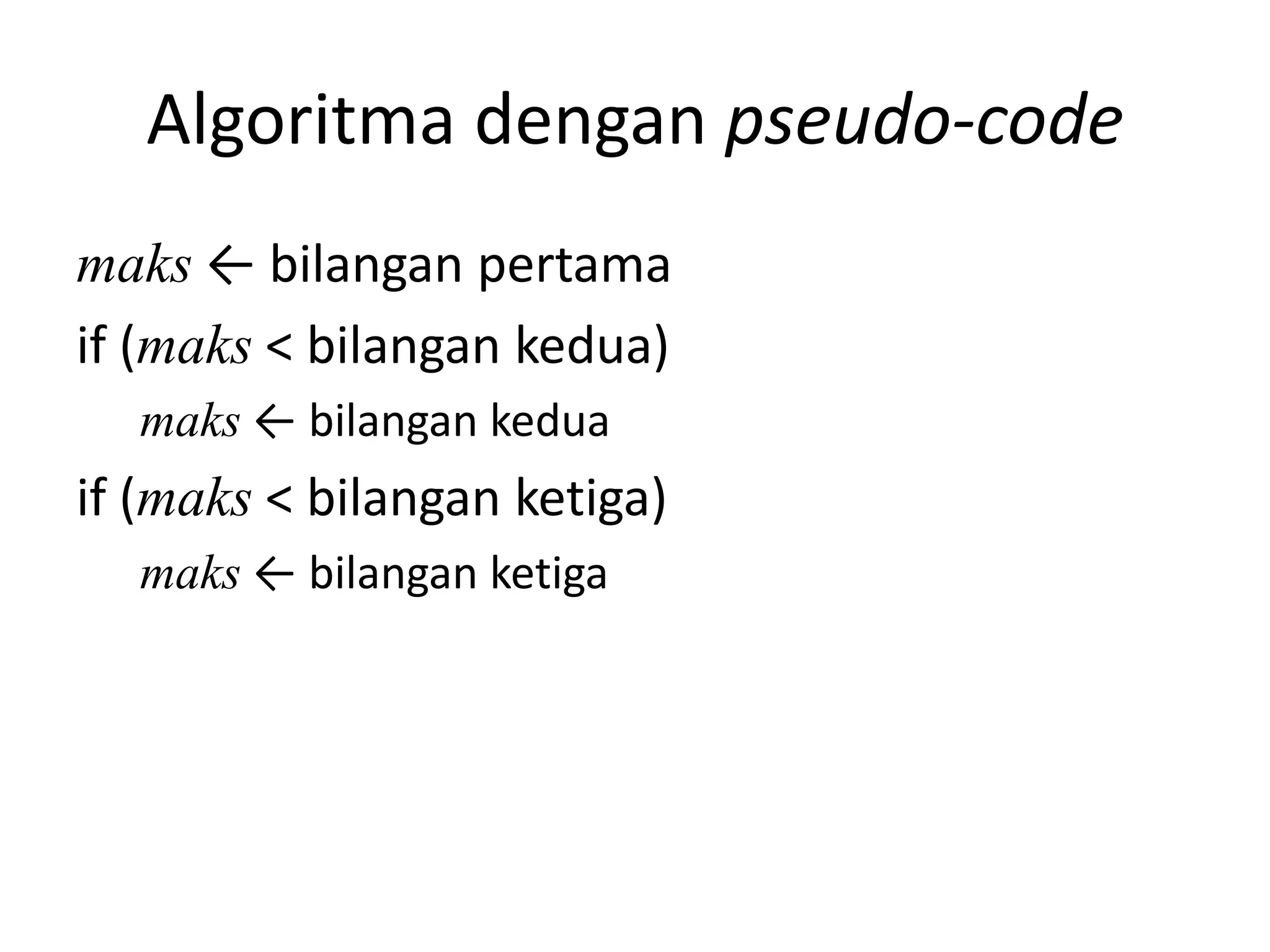

44. Algoritma dengan pseudo-code
maks ← bilangan pertama
if (maks < bilangan kedua)
maks ← bilangan kedua
if (maks < bilangan ketiga)
maks ← bilangan ketiga

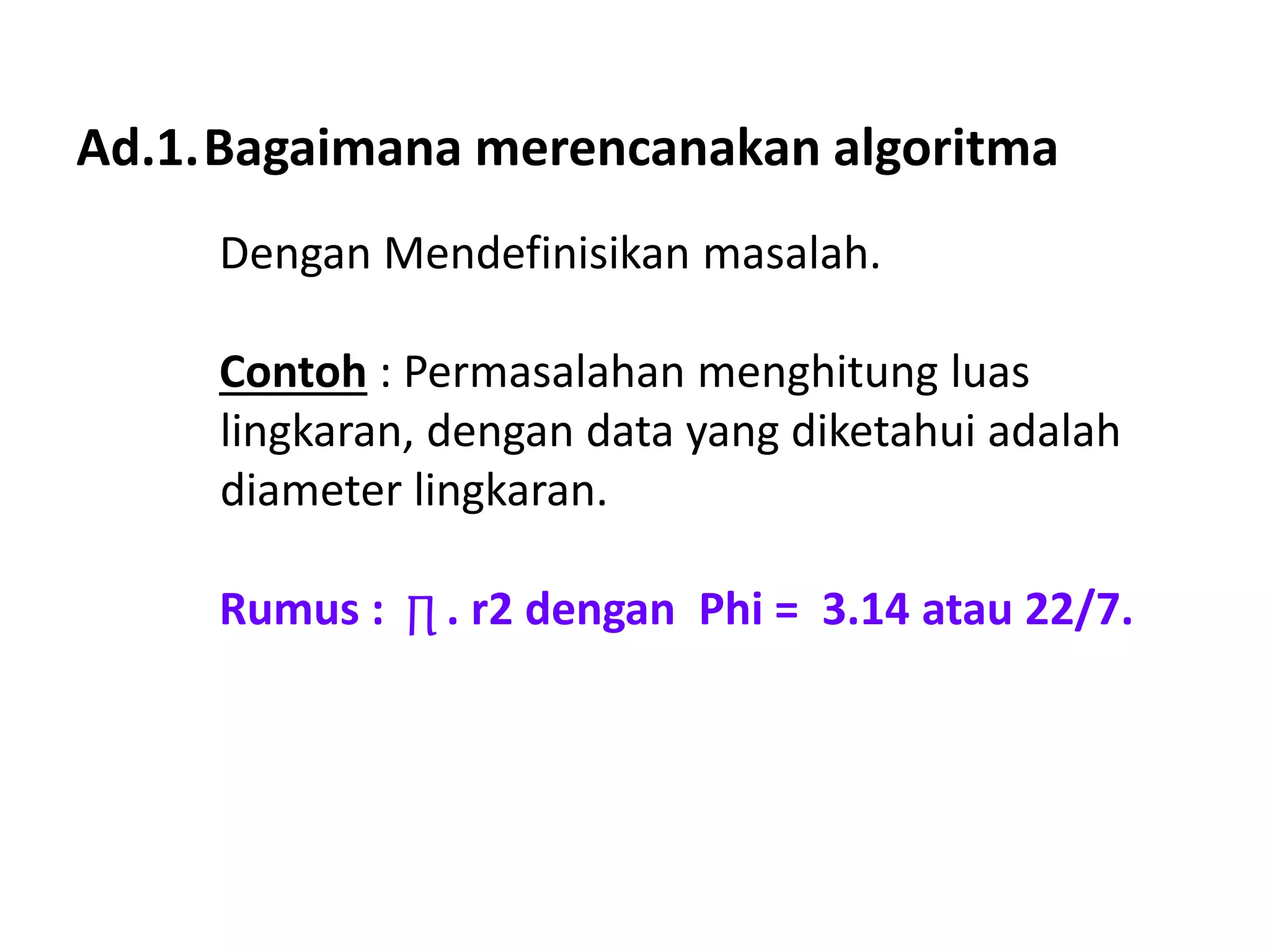

45. Ad.1.Bagaimana merencanakan algoritma
Dengan Mendefinisikan masalah.
Contoh : Permasalahan menghitung luas
lingkaran, dengan data yang diketahui adalah
diameter lingkaran.
Rumus : ∏ . r2 dengan Phi = 3.14 atau 22/7.

46. – Dengan flowchart /
diagram alir
Program Flowchart,
yaitu bagan yang
menggambar-kan
urutan logika dari
suatu prosedur
pemecahan masalah.
Start
Phi = 3.14
Input
(diameter)
Radius = diameter/2
Luas = phi * radius * radius
Output
Luas
Stop

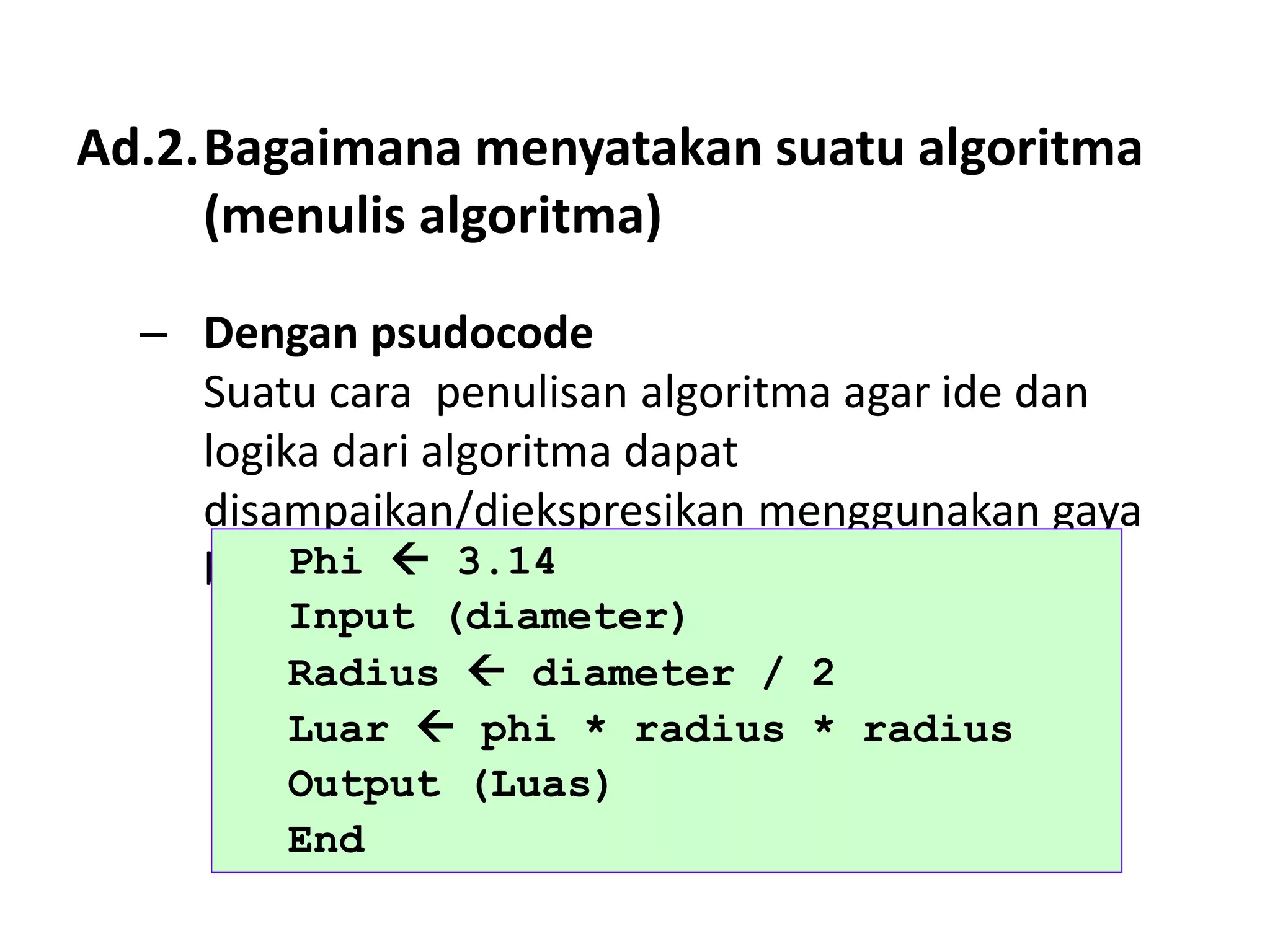

47. Ad.2.Bagaimana menyatakan suatu algoritma
(menulis algoritma)
– Dengan psudocode
Suatu cara penulisan algoritma agar ide dan
logika dari algoritma dapat
disampaikan/diekspresikan menggunakan gaya
bahasa pemrograman tertentu.
Phi  3.14
Input (diameter)
Radius  diameter / 2
Luar  phi * radius * radius
Output (Luas)
End

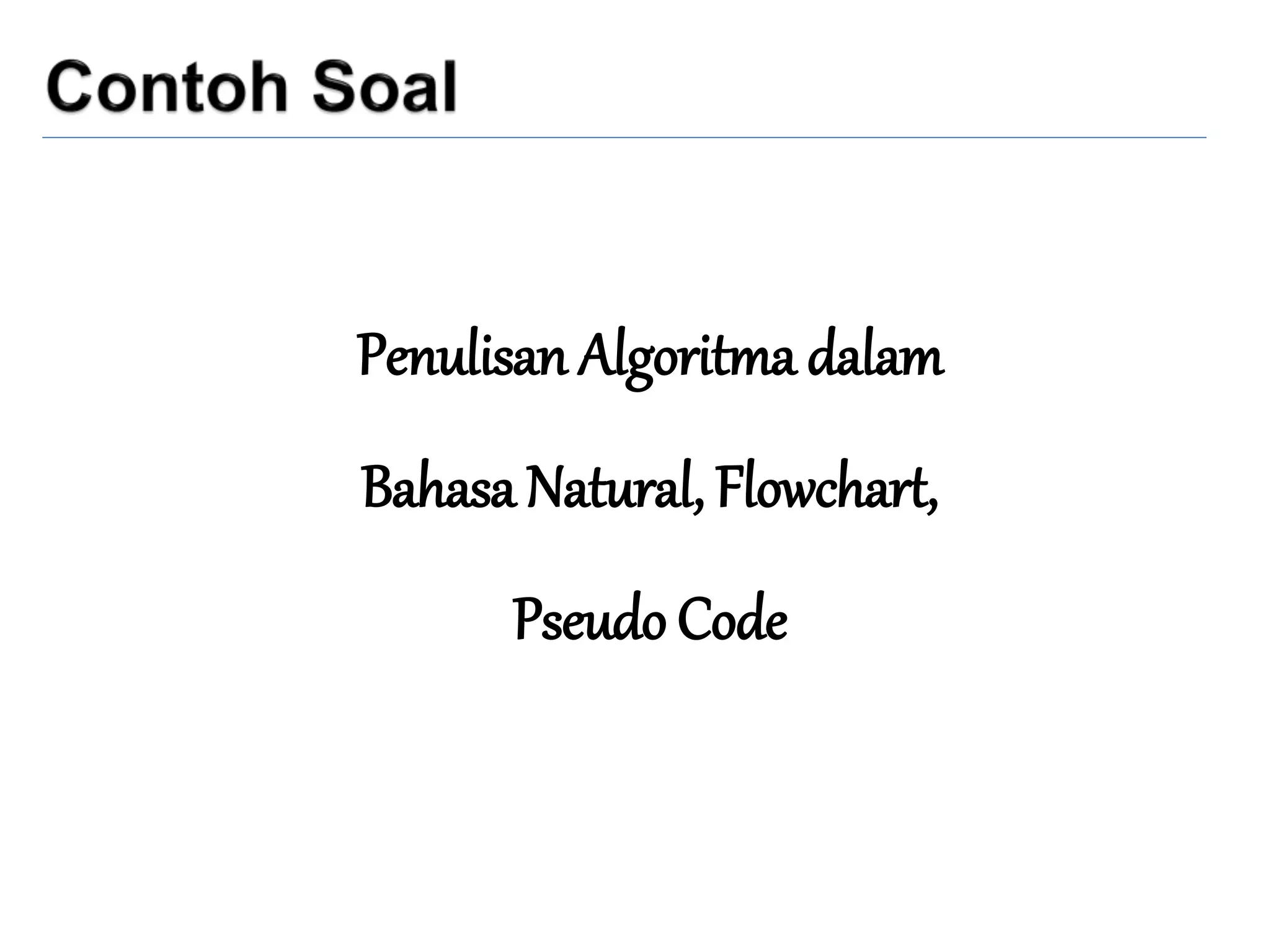

48. Penulisan Algoritma dalam
Bahasa Natural, Flowchart,
Pseudo Code

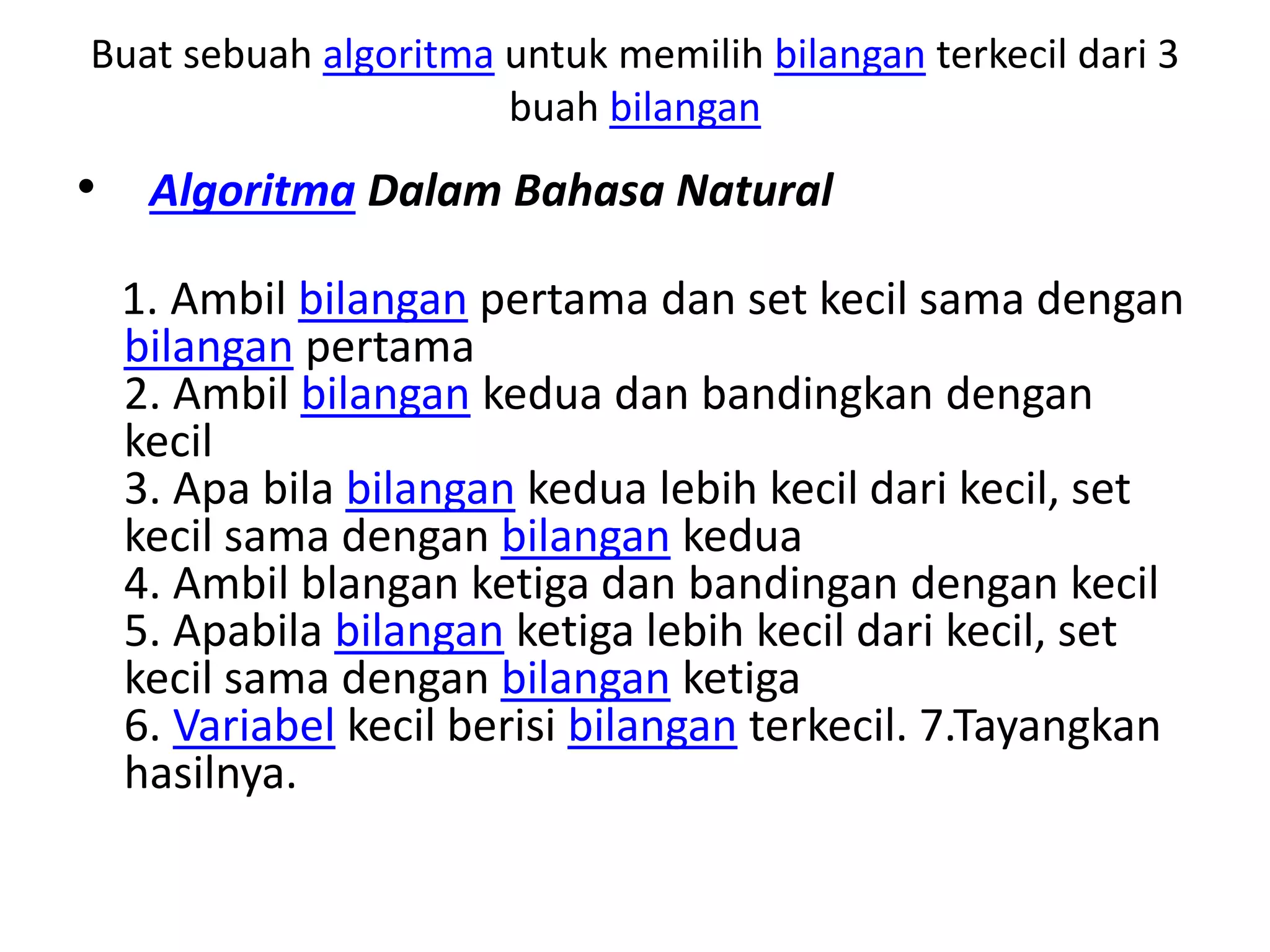

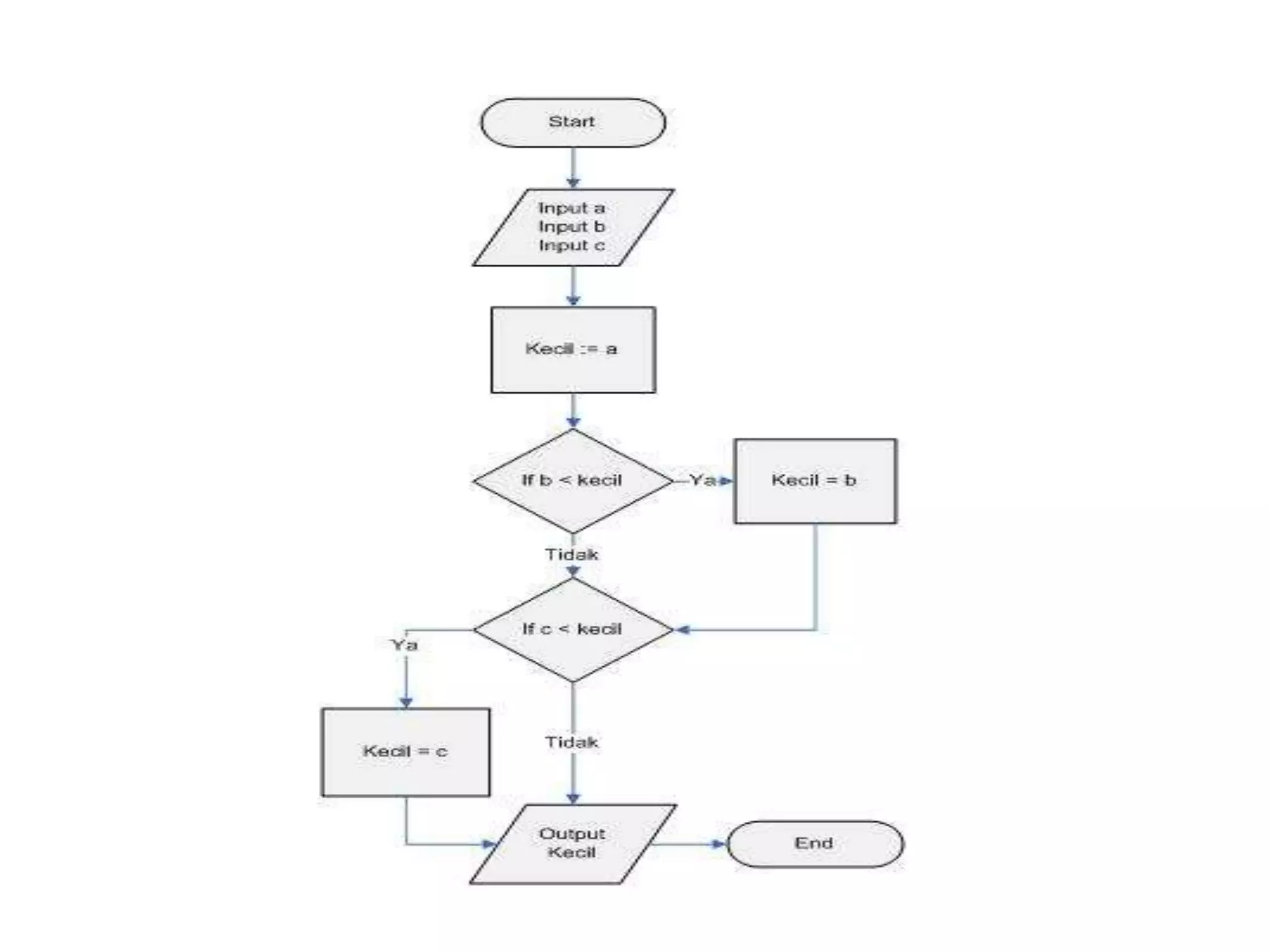

49. Buat sebuah algoritma untuk memilih bilangan terkecil dari 3
buah bilangan
• Algoritma Dalam Bahasa Natural
1. Ambil bilangan pertama dan set kecil sama dengan
bilangan pertama
2. Ambil bilangan kedua dan bandingkan dengan
kecil
3. Apa bila bilangan kedua lebih kecil dari kecil, set
kecil sama dengan bilangan kedua
4. Ambil blangan ketiga dan bandingan dengan kecil
5. Apabila bilangan ketiga lebih kecil dari kecil, set
kecil sama dengan bilangan ketiga
6. Variabel kecil berisi bilangan terkecil. 7.Tayangkan
hasilnya.

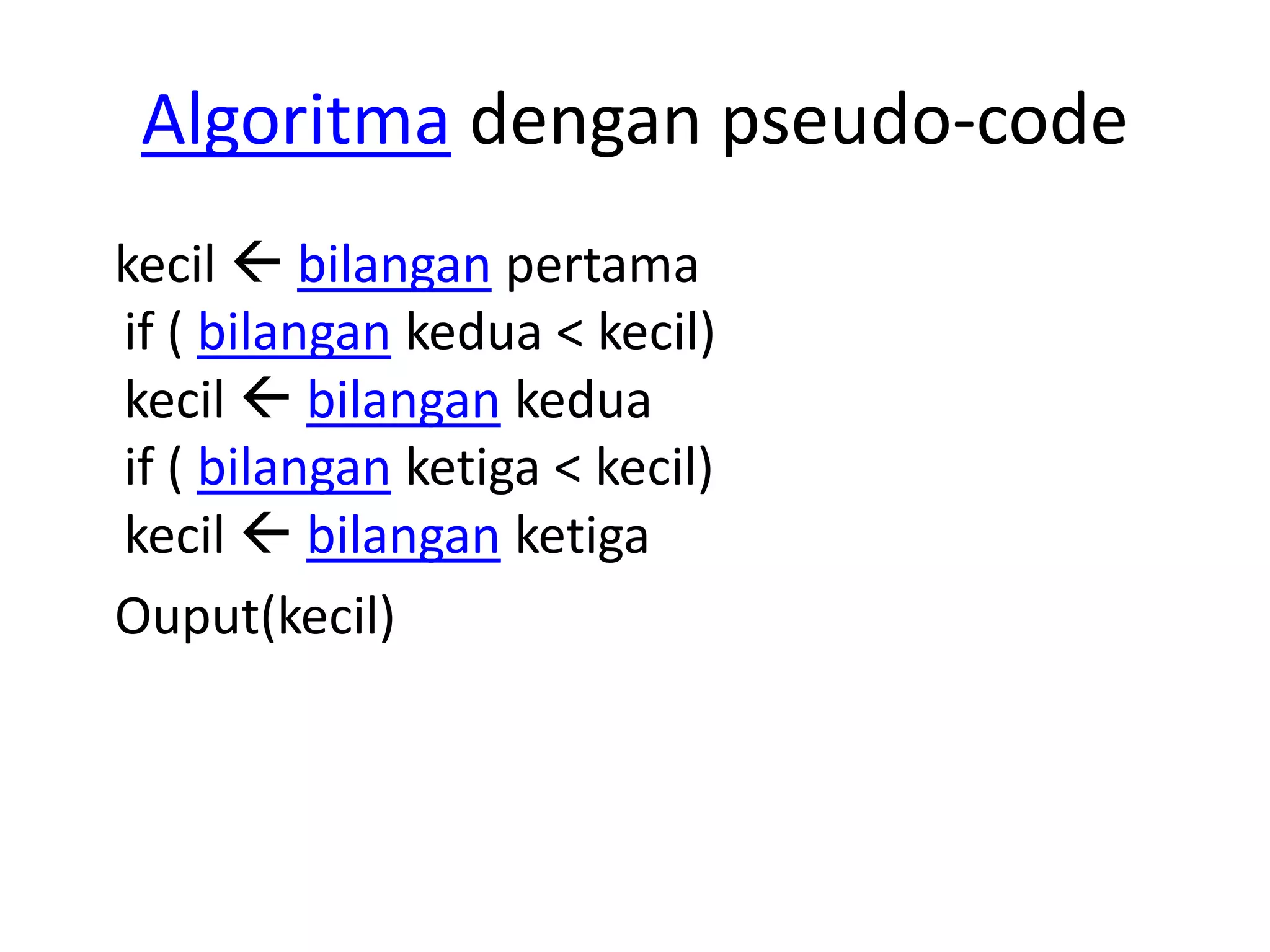

51. Algoritma dengan pseudo-code
kecil  bilangan pertama
if ( bilangan kedua < kecil)
kecil  bilangan kedua
if ( bilangan ketiga < kecil)
kecil  bilangan ketiga
Ouput(kecil)

52. Hal yang harus dipenuhi dalam membuat
algoritma
• Input : data yang harus diberikan pada
komputer
• Output: informasi yang akan diperoleh dari
komputer
• Logika: Merencanakan proses program. Terdiri
dari sejumlah instruksi yang mengubah input
menjadi output yang diinginkan.

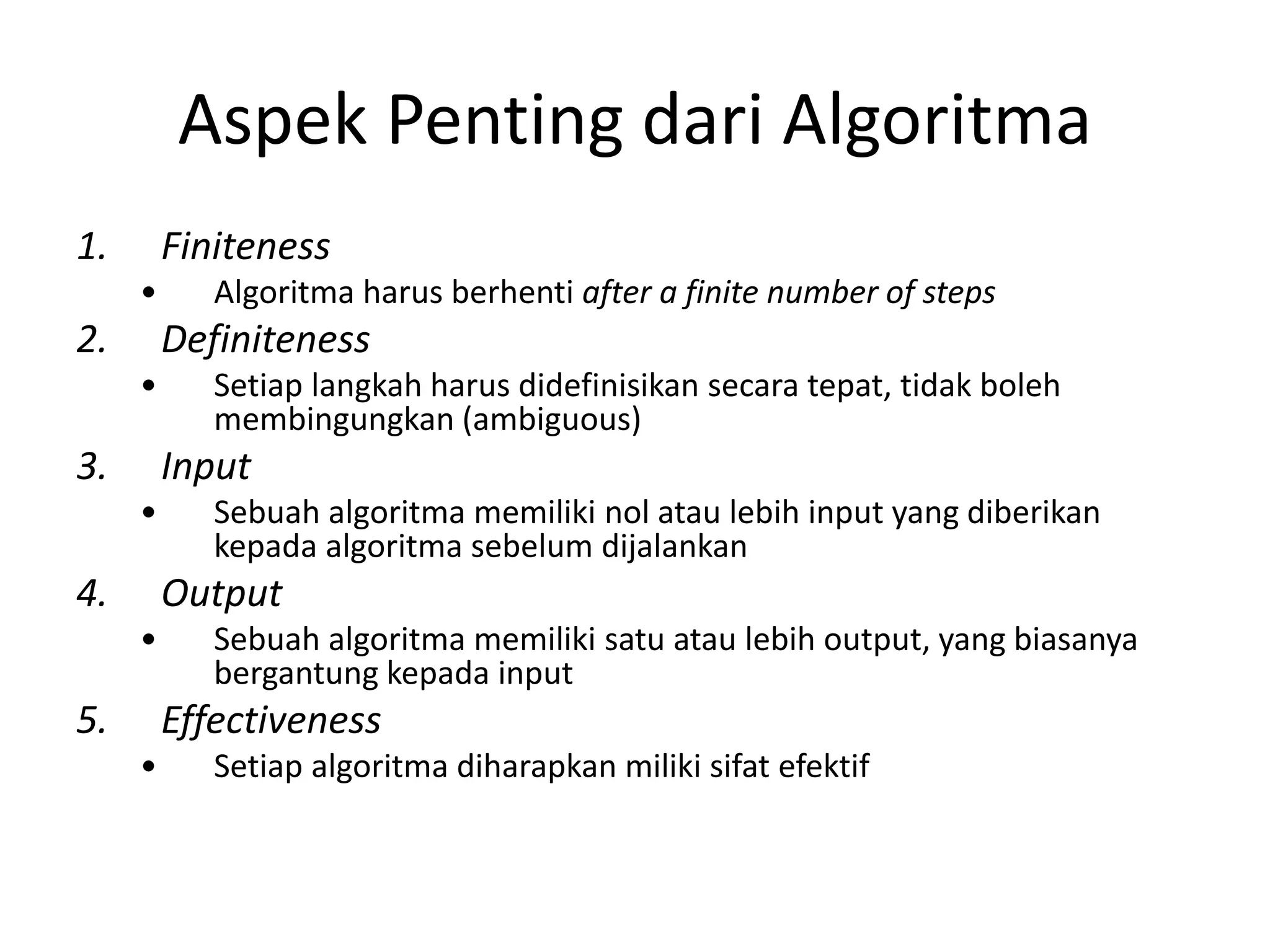

53. Aspek Penting dari Algoritma
1. Finiteness
• Algoritma harus berhenti after a finite number of steps
2. Definiteness
• Setiap langkah harus didefinisikan secara tepat, tidak boleh
membingungkan (ambiguous)
3. Input
• Sebuah algoritma memiliki nol atau lebih input yang diberikan
kepada algoritma sebelum dijalankan
4. Output
• Sebuah algoritma memiliki satu atau lebih output, yang biasanya
bergantung kepada input
5. Effectiveness
• Setiap algoritma diharapkan miliki sifat efektif

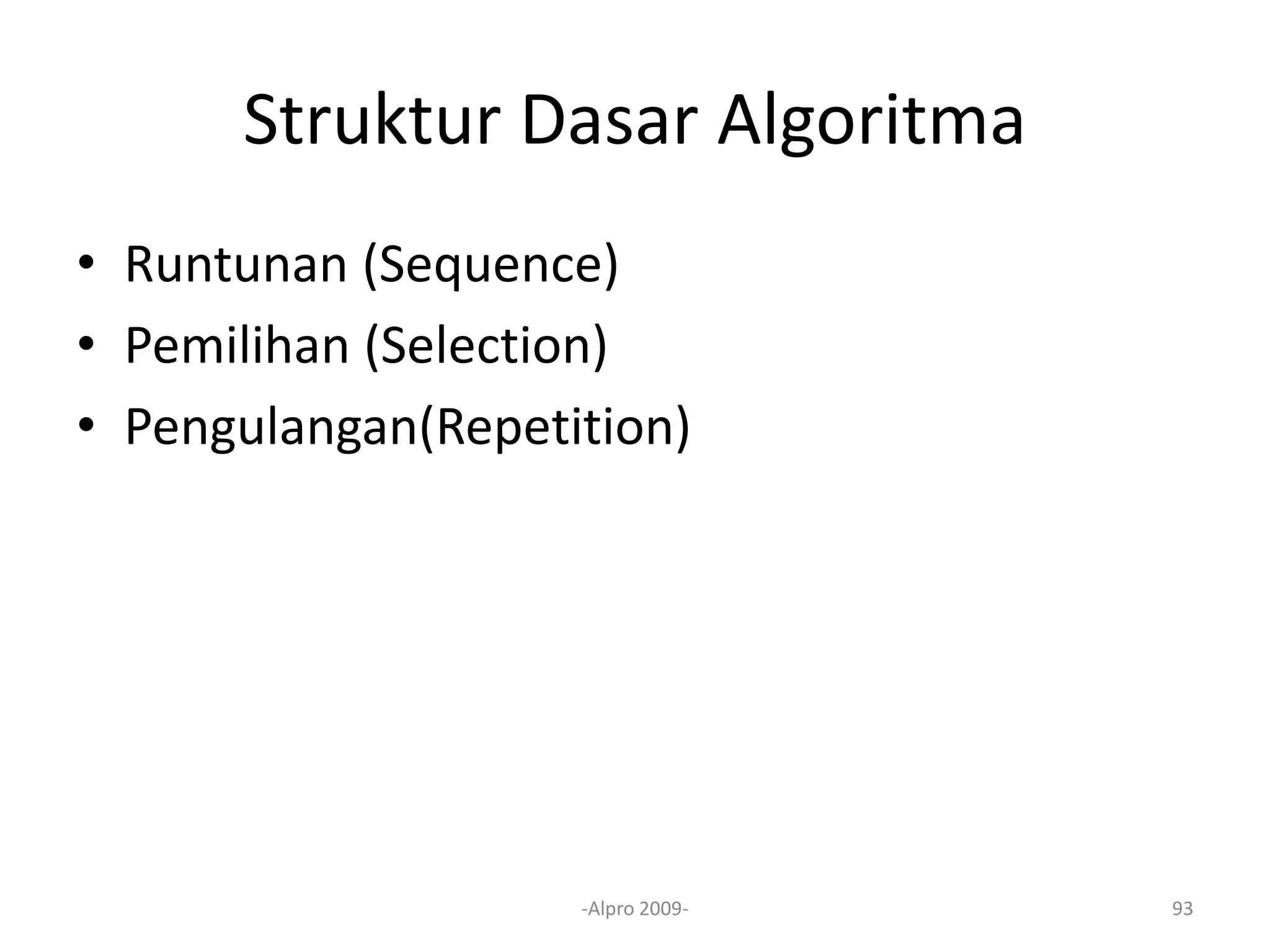

54. Struktur Dasar Algoritma
• Runtunan (sequence)
• Pemilihan (selection)
• Pengulangan (repetition)

55. Runtunan
• Sebuah runtunan terdiri dari satu atau lebih instruksi
• Tiap instruksi dikerjakan berurutan
• Urutan instruksi menentukan keadaan akhir
algoritma
• Contoh
A1
A2
A3
A4
A5

56. Algoritma TUKAR_ISI_BEJANA
• Diberikan dua buah bejana, A dan B; bejana A
berisi larutan merah, bejana B berisi larutan biru.
Pertukarkan isi kedua bejana itu sehingga bejana A
berisi larutan biru dan bejana B berisi larutan
merah
• DESKRIPSI
1. Tuangkan larutan dari bejana A ke bejana X
2. Tuangkan larutan dari bejana B ke bejana A
3. Tuangkan larutan dari bejana C ke bejana B
• Hasil akhir
– Bejana A berisi larutan dari bejana B semula
– Bejana B berisi larutan dari bejana A semula

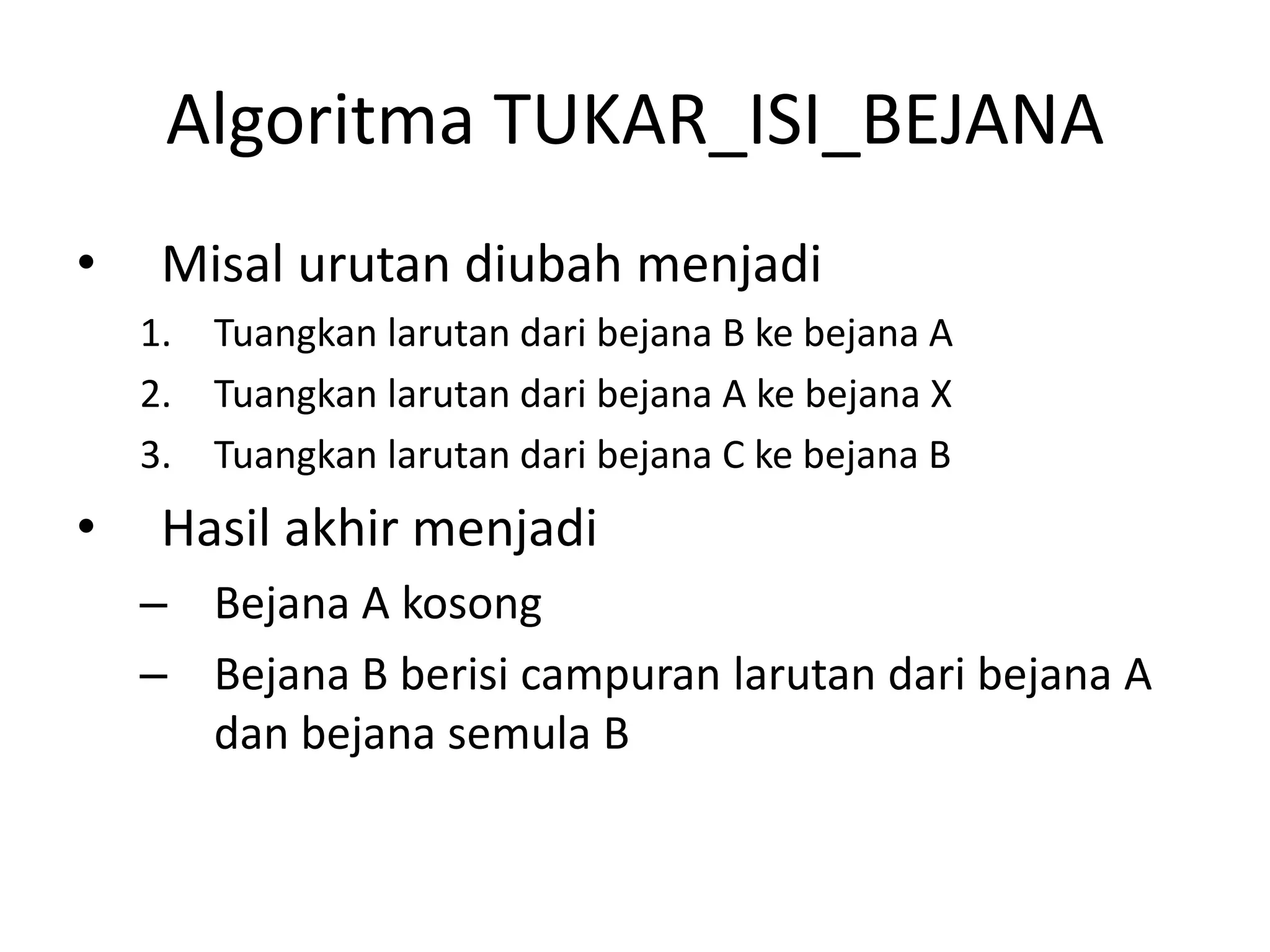

57. Algoritma TUKAR_ISI_BEJANA
• Misal urutan diubah menjadi
1. Tuangkan larutan dari bejana B ke bejana A
2. Tuangkan larutan dari bejana A ke bejana X
3. Tuangkan larutan dari bejana C ke bejana B
• Hasil akhir menjadi
– Bejana A kosong
– Bejana B berisi campuran larutan dari bejana A
dan bejana semula B

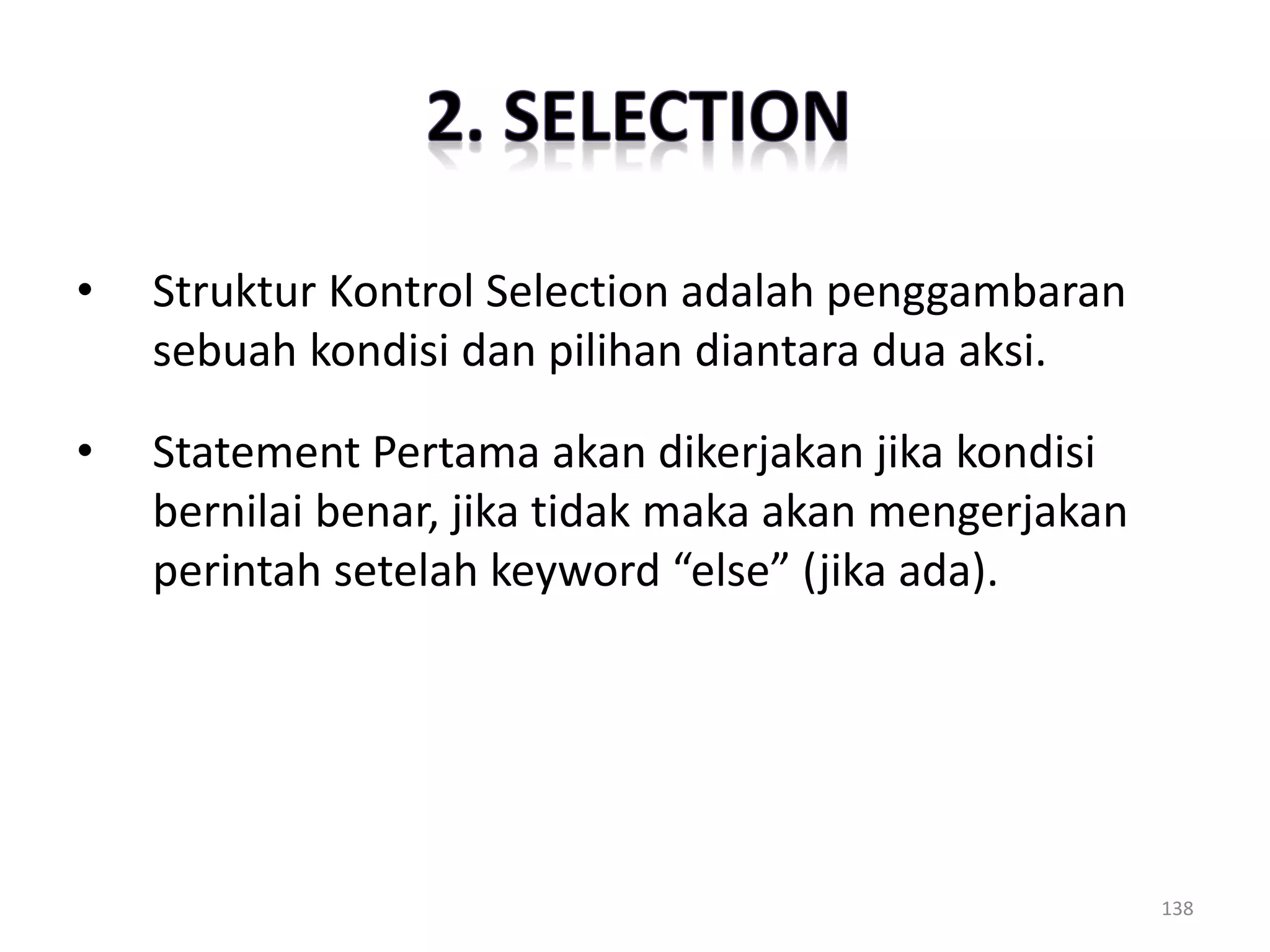

58. Pemilihan
• Adakalanya instruksi dikerjakan jika kondisi
tertentu terpenuhi
• Contoh
– Jika data ke-j lebih kecil dari min, maka isikan data
ke-j sebagai min yang baru
• Dapat ditulis
if kondisi then
aksi

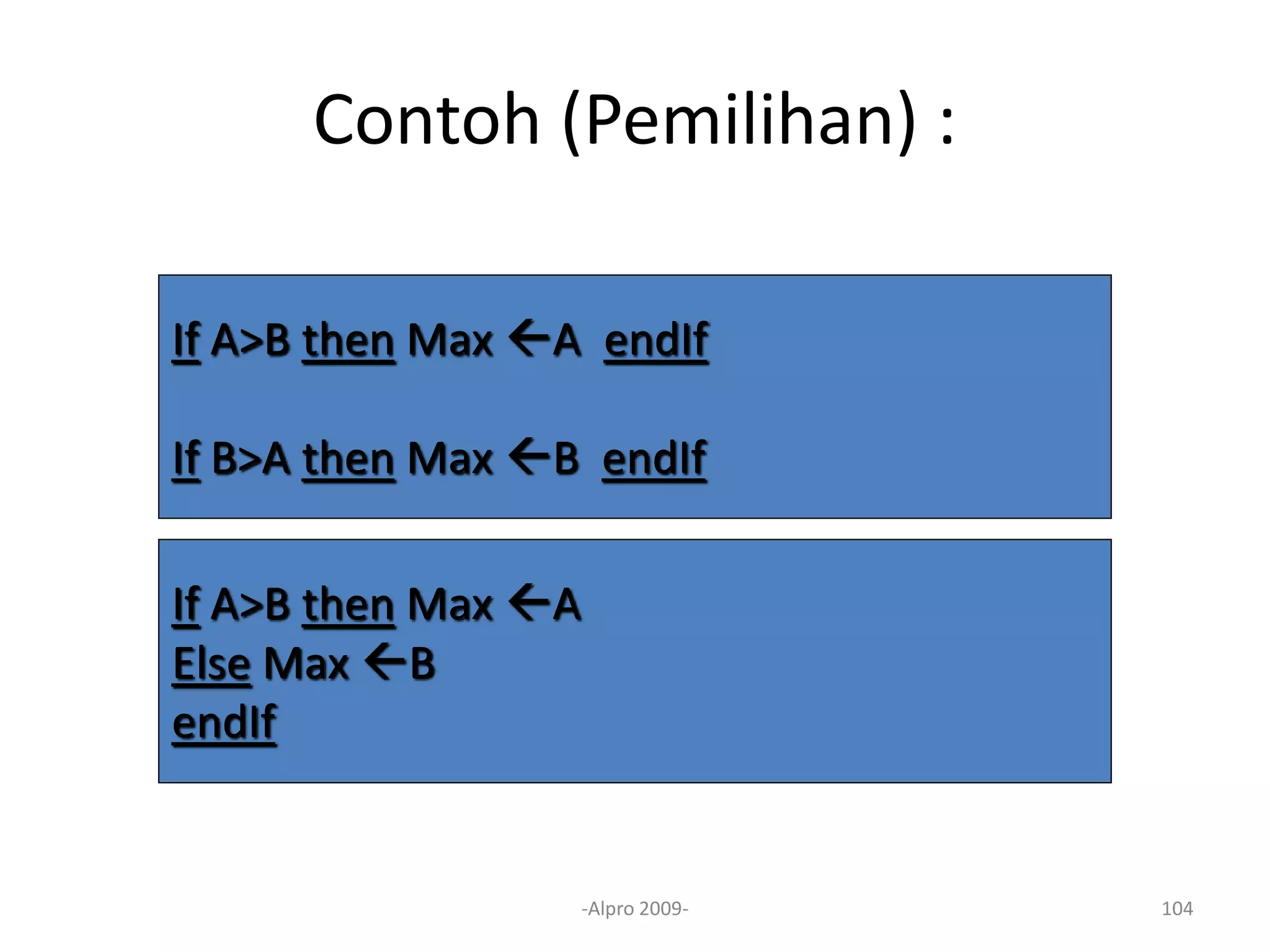

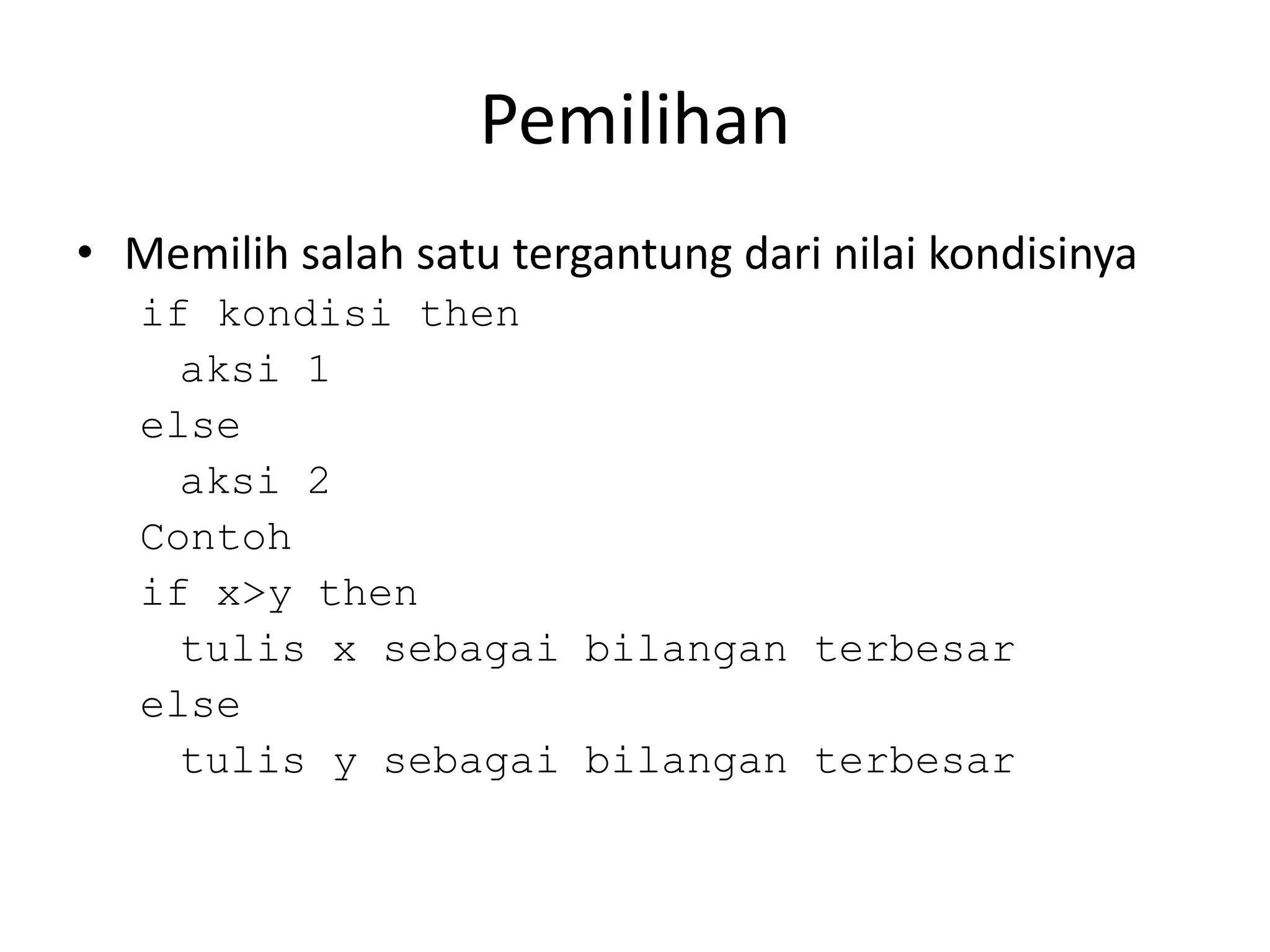

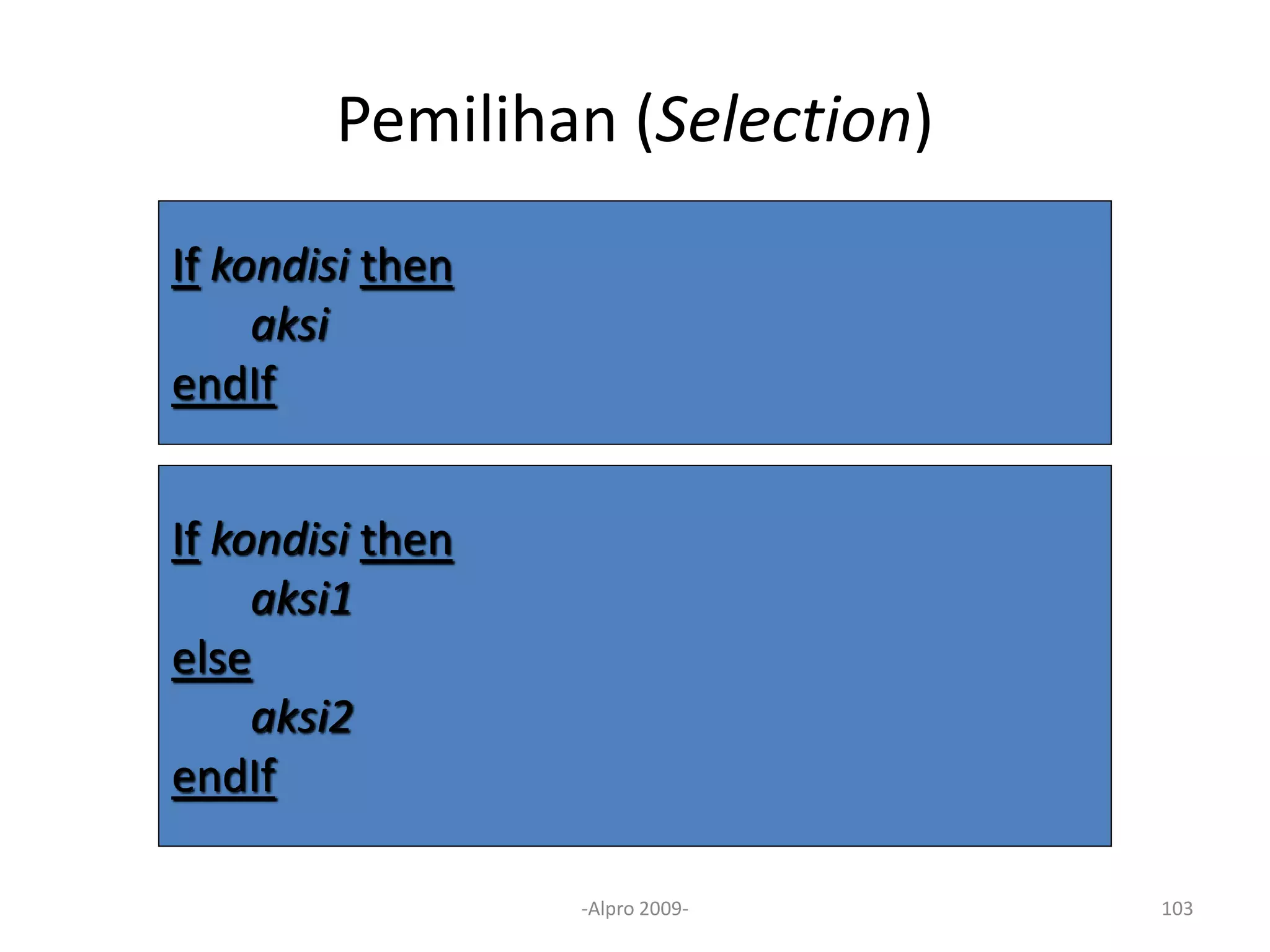

59. Pemilihan
• Memilih salah satu tergantung dari nilai kondisinya
if kondisi then
aksi 1
else
aksi 2
Contoh
if x>y then
tulis x sebagai bilangan terbesar
else
tulis y sebagai bilangan terbesar

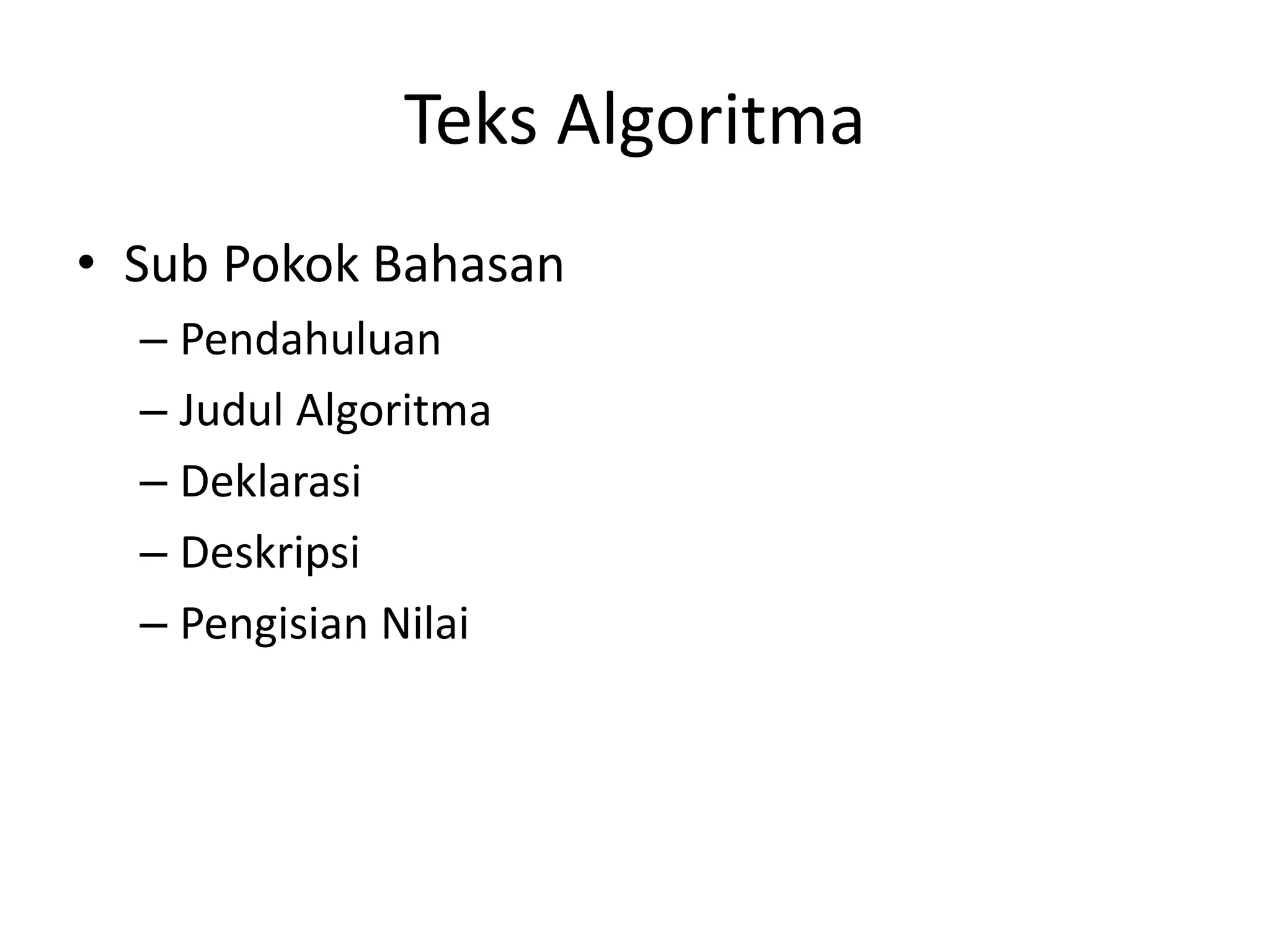

60. Teks Algoritma
• Sub Pokok Bahasan
– Pendahuluan
– Judul Algoritma
– Deklarasi
– Deskripsi
– Pengisian Nilai

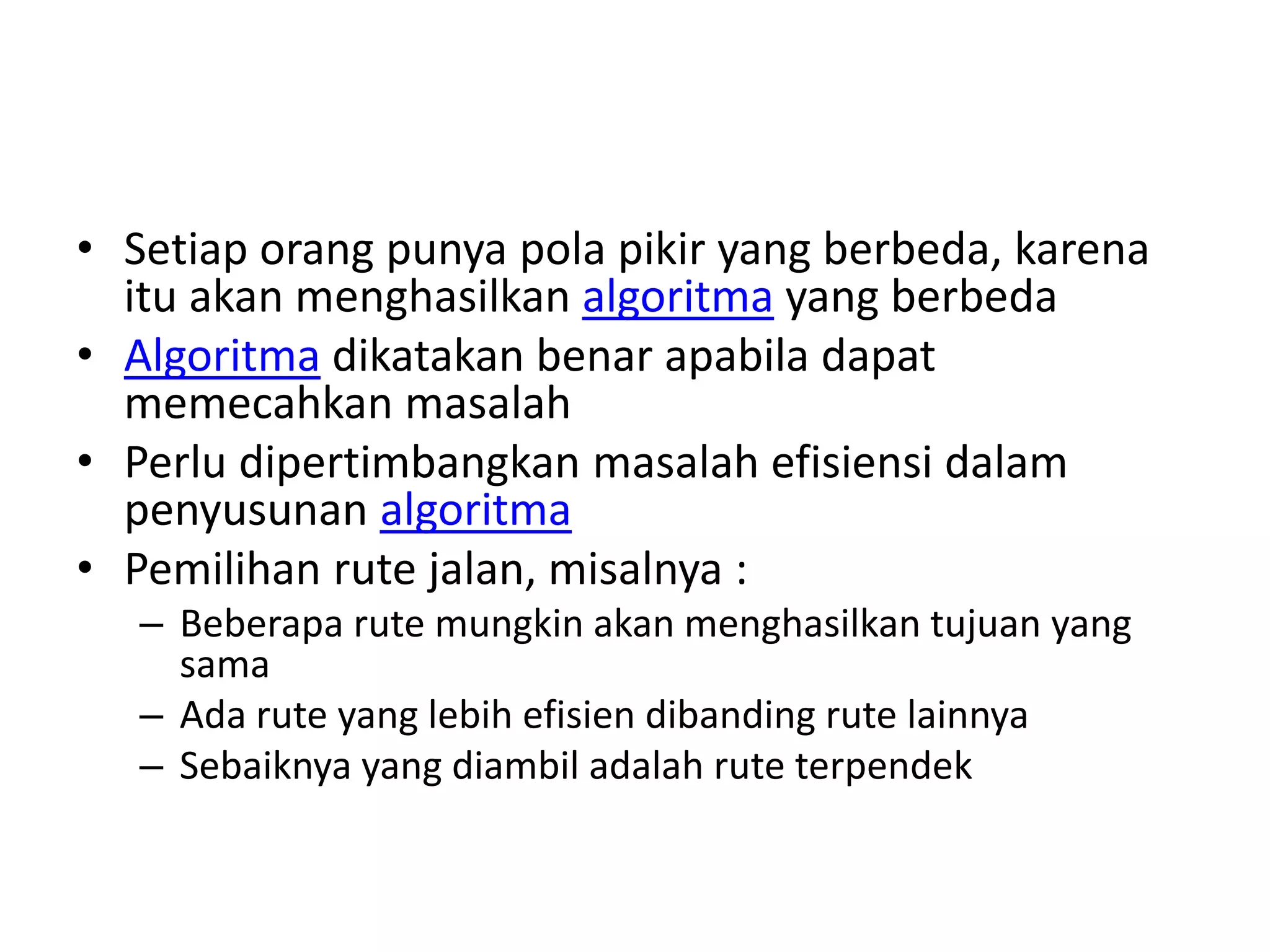

61. • Setiap orang punya pola pikir yang berbeda, karena
itu akan menghasilkan algoritma yang berbeda
• Algoritma dikatakan benar apabila dapat
memecahkan masalah
• Perlu dipertimbangkan masalah efisiensi dalam
penyusunan algoritma
• Pemilihan rute jalan, misalnya :
– Beberapa rute mungkin akan menghasilkan tujuan yang
sama
– Ada rute yang lebih efisien dibanding rute lainnya
– Sebaiknya yang diambil adalah rute terpendek

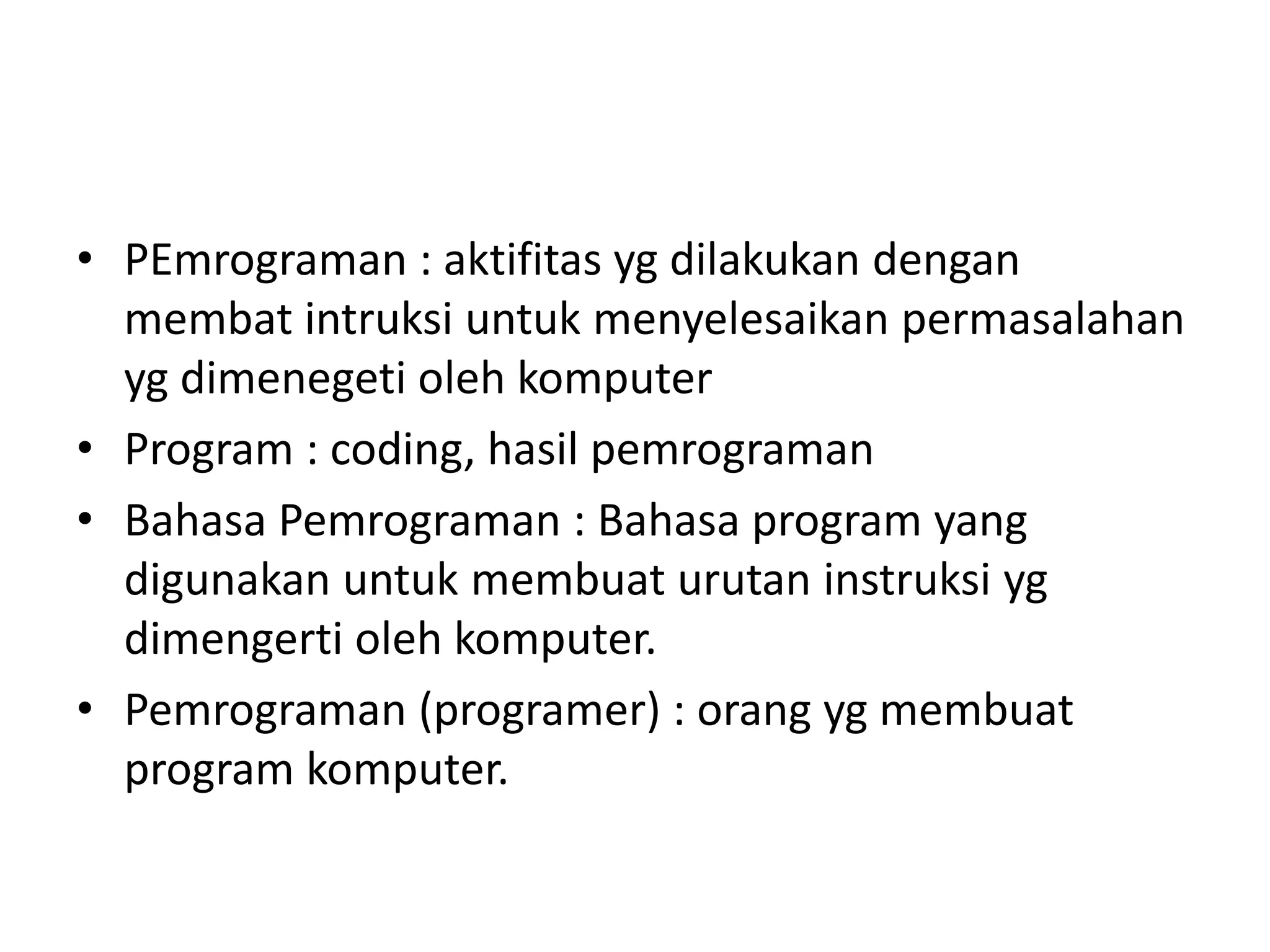

62. • PEmrograman : aktifitas yg dilakukan dengan
membat intruksi untuk menyelesaikan permasalahan
yg dimenegeti oleh komputer
• Program : coding, hasil pemrograman
• Bahasa Pemrograman : Bahasa program yang
digunakan untuk membuat urutan instruksi yg
dimengerti oleh komputer.
• Pemrograman (programer) : orang yg membuat
program komputer.

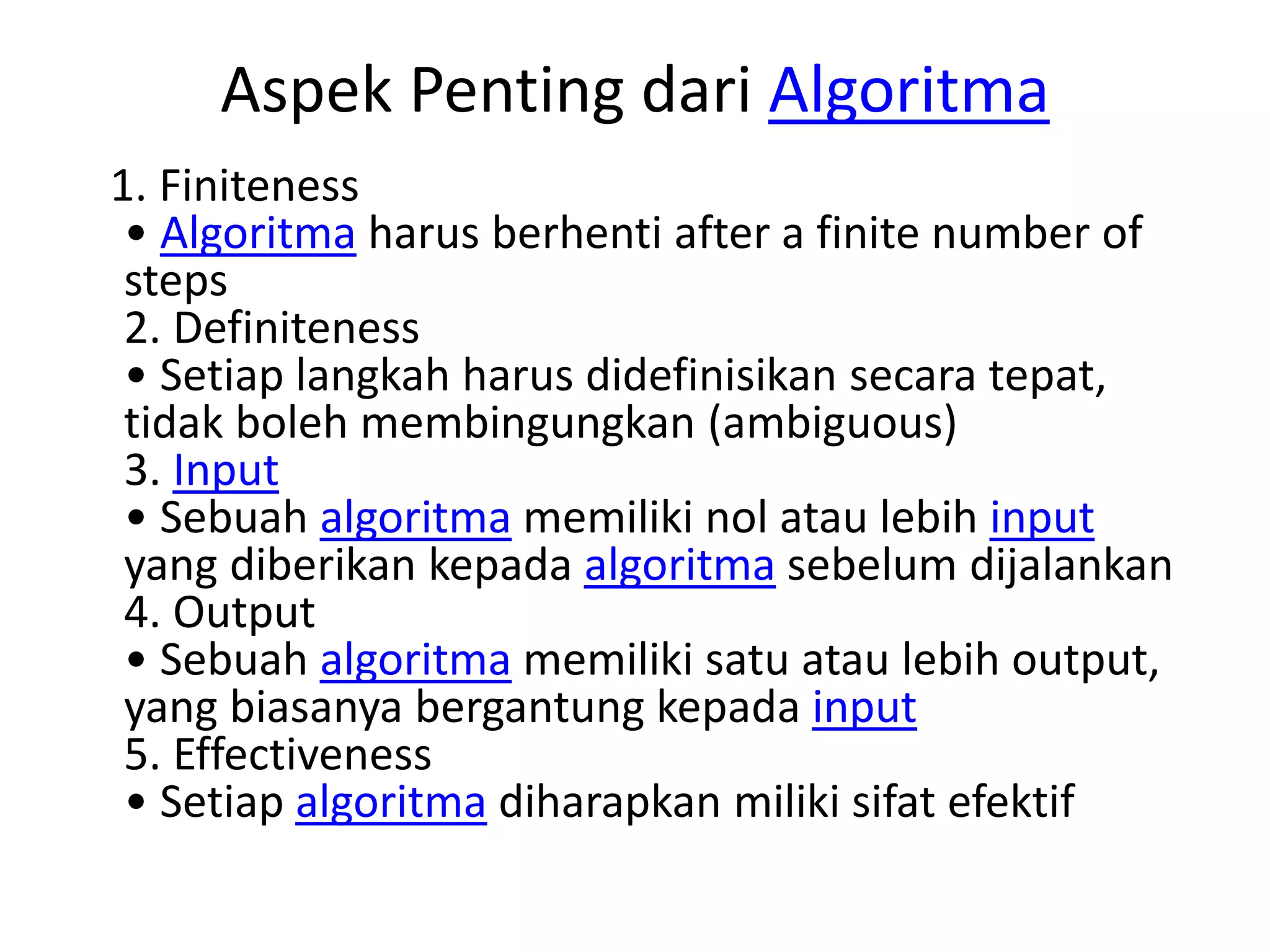

63. Aspek Penting dari Algoritma
1. Finiteness
• Algoritma harus berhenti after a finite number of
steps
2. Definiteness
• Setiap langkah harus didefinisikan secara tepat,
tidak boleh membingungkan (ambiguous)
3. Input
• Sebuah algoritma memiliki nol atau lebih input
yang diberikan kepada algoritma sebelum dijalankan
4. Output
• Sebuah algoritma memiliki satu atau lebih output,
yang biasanya bergantung kepada input
5. Effectiveness
• Setiap algoritma diharapkan miliki sifat efektif

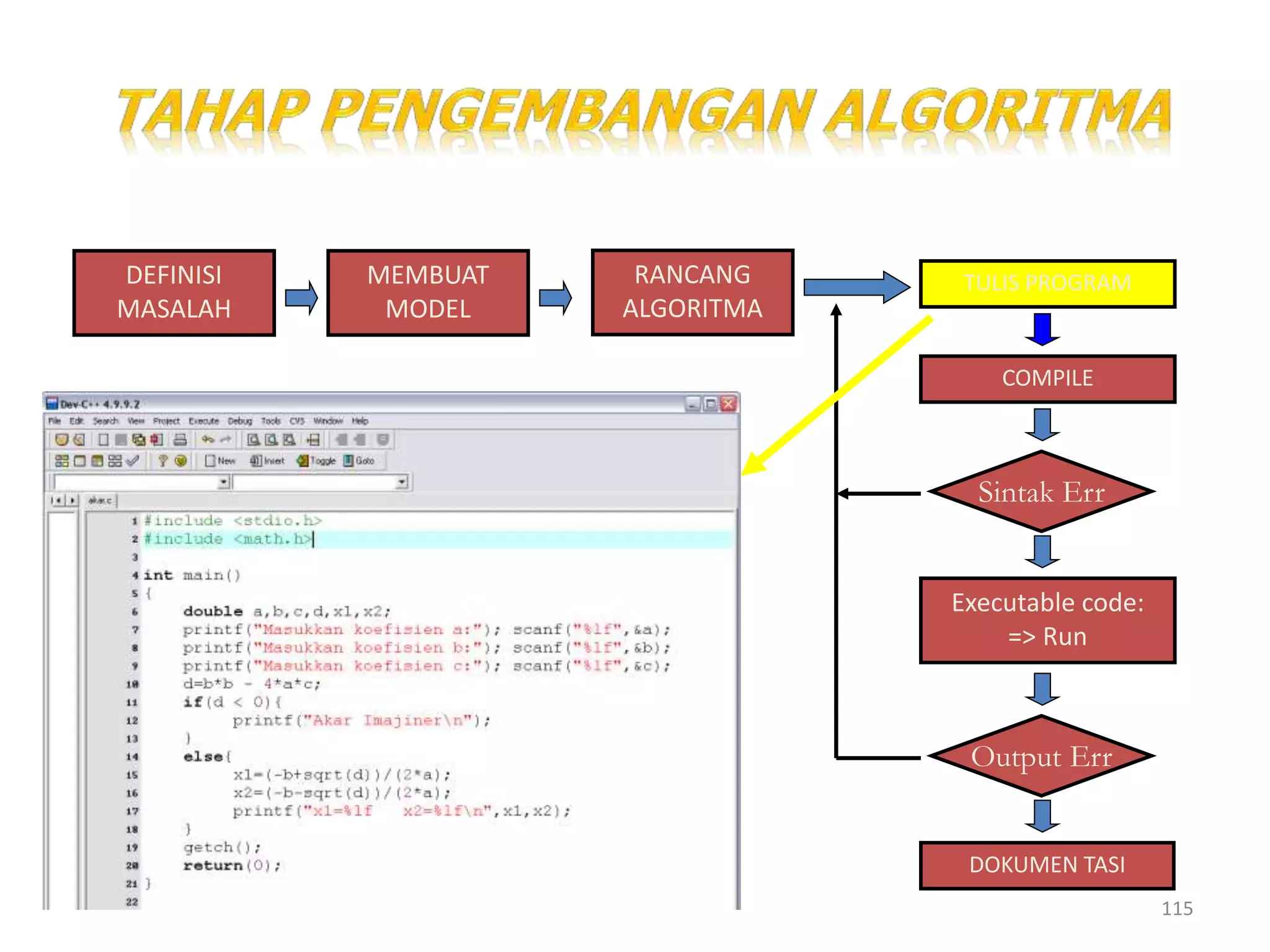

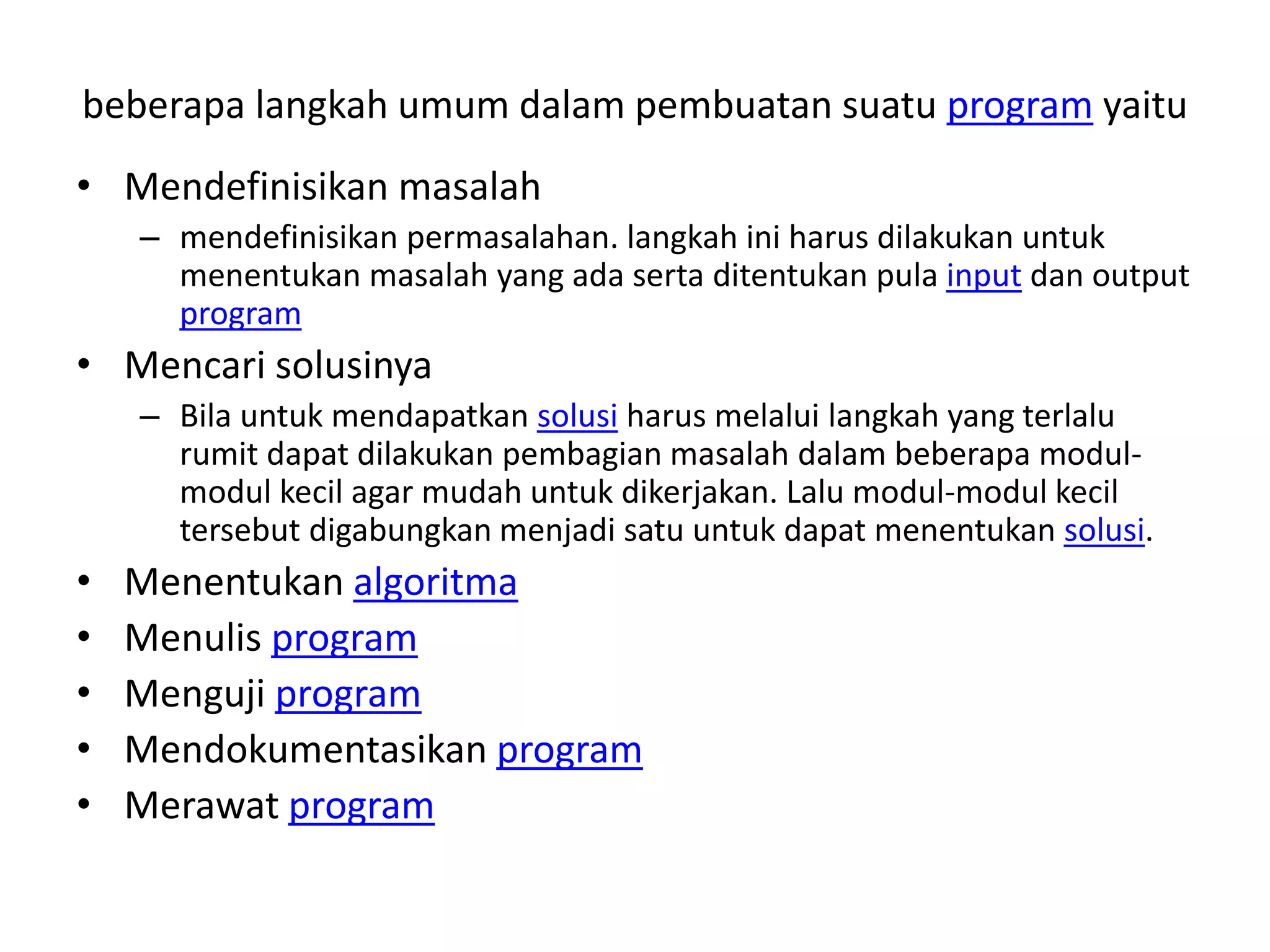

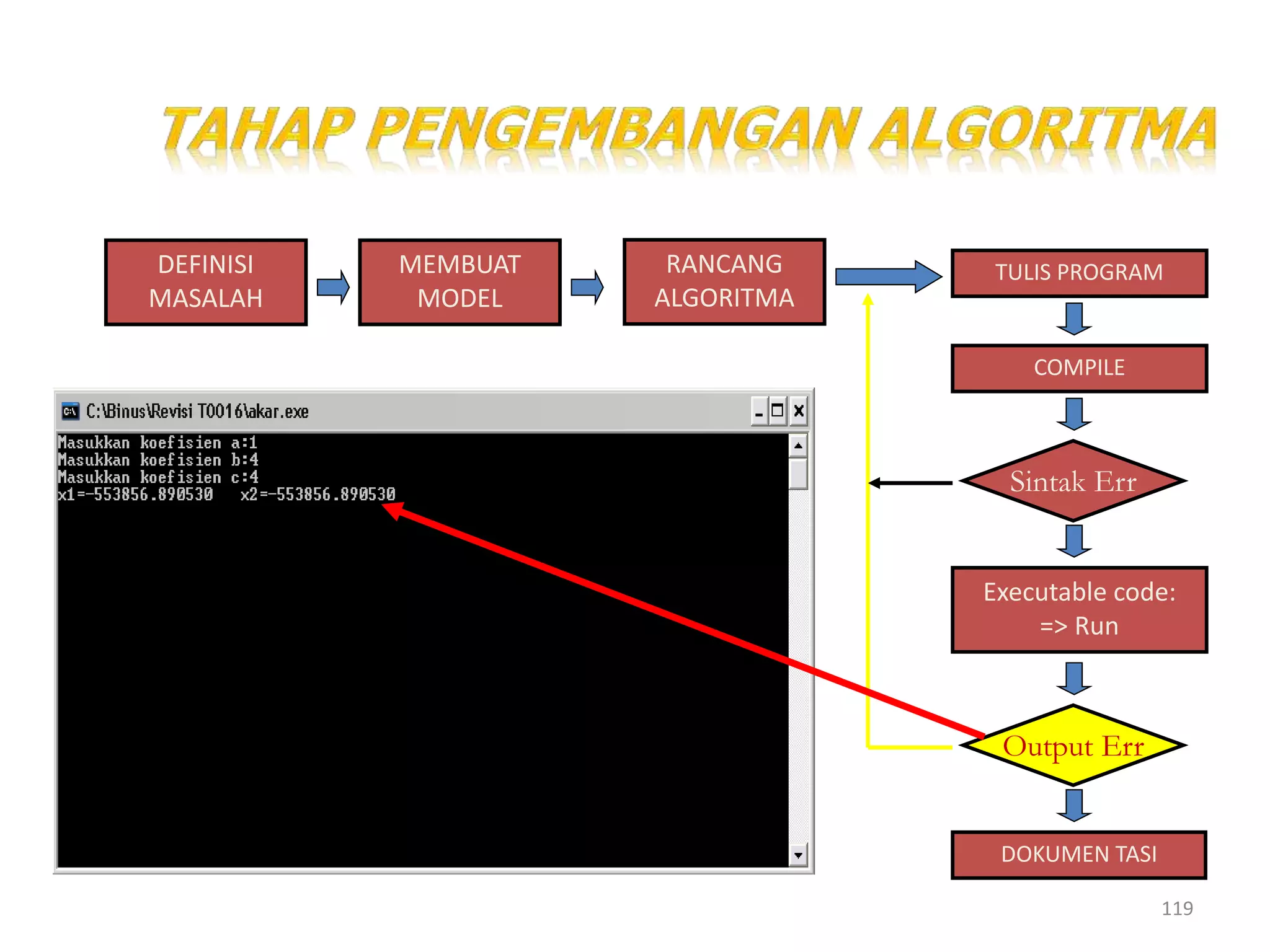

64. beberapa langkah umum dalam pembuatan suatu program yaitu
• Mendefinisikan masalah
– mendefinisikan permasalahan. langkah ini harus dilakukan untuk
menentukan masalah yang ada serta ditentukan pula input dan output
program
• Mencari solusinya
– Bila untuk mendapatkan solusi harus melalui langkah yang terlalu
rumit dapat dilakukan pembagian masalah dalam beberapa modul-
modul kecil agar mudah untuk dikerjakan. Lalu modul-modul kecil
tersebut digabungkan menjadi satu untuk dapat menentukan solusi.
• Menentukan algoritma
• Menulis program
• Menguji program
• Mendokumentasikan program
• Merawat program

65. Pendahuluan
• Teks algoritma yang dimaksud di sini adalah teks pseudocode
yang dianggap perlu untuk menjembatani keragaman dan
kompleksitas bahasa sehingga dapat dilakukan “abstraksi”
• Teks ini lebih berorientasi kepada detail design dibandingkan
coding (merupakan rancangan secara prosedural yang
selanjutnya dengan mudah dapat ditranslasi menjadi salah
satu program dalam bahasa tertentu)
• Contoh bahasa pemrograman yang digunakan adalah Bahasa
Pascal. Jadi dalam pembahasan berikutnya, translasi teks
Algoritma adalah ke dalam teks program Bahasa Pascal.

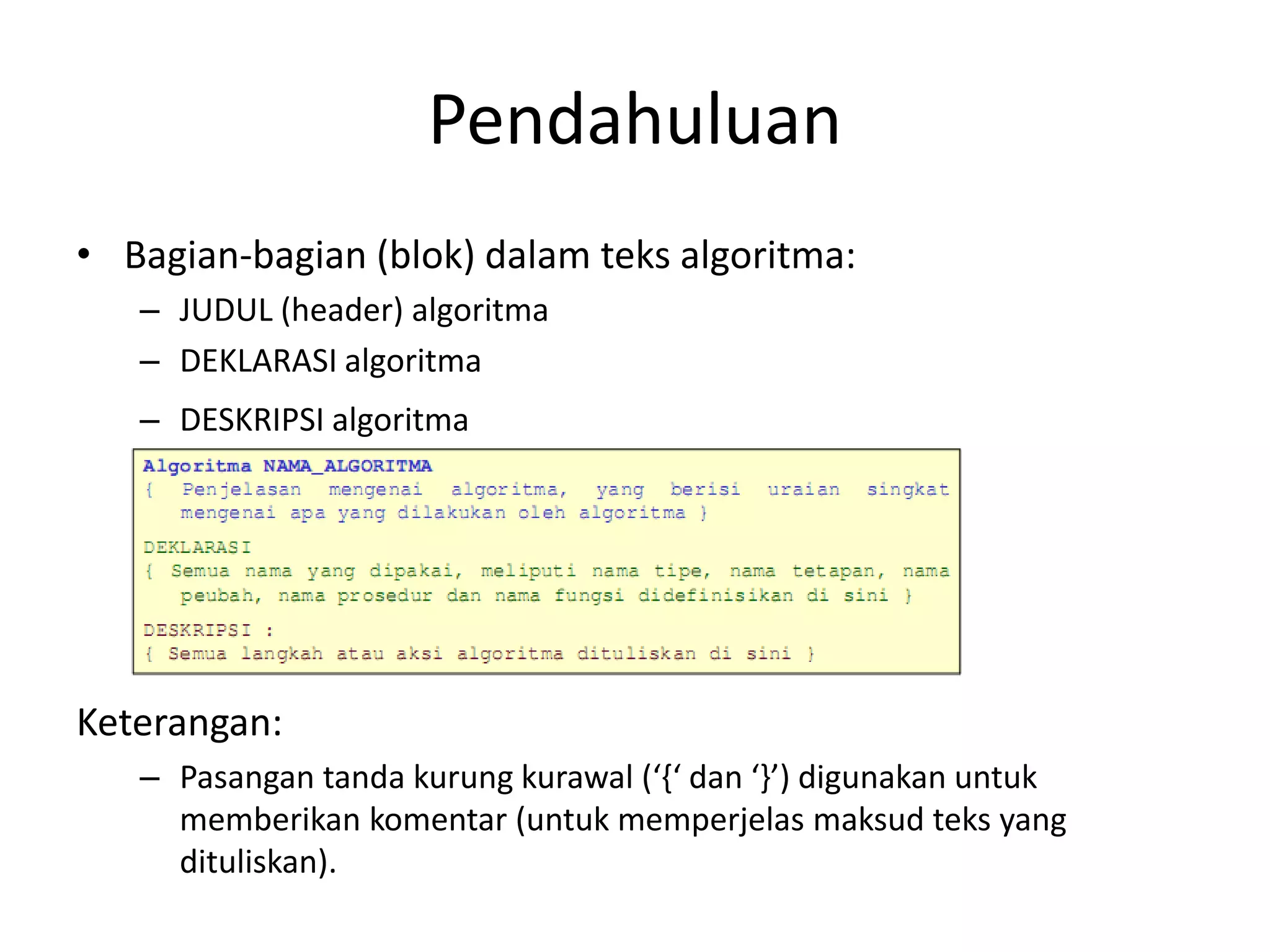

66. Pendahuluan
• Bagian-bagian (blok) dalam teks algoritma:
– JUDUL (header) algoritma
– DEKLARASI algoritma
– DESKRIPSI algoritma
Keterangan:
– Pasangan tanda kurung kurawal (‘{‘ dan ‘}’) digunakan untuk
memberikan komentar (untuk memperjelas maksud teks yang
dituliskan).

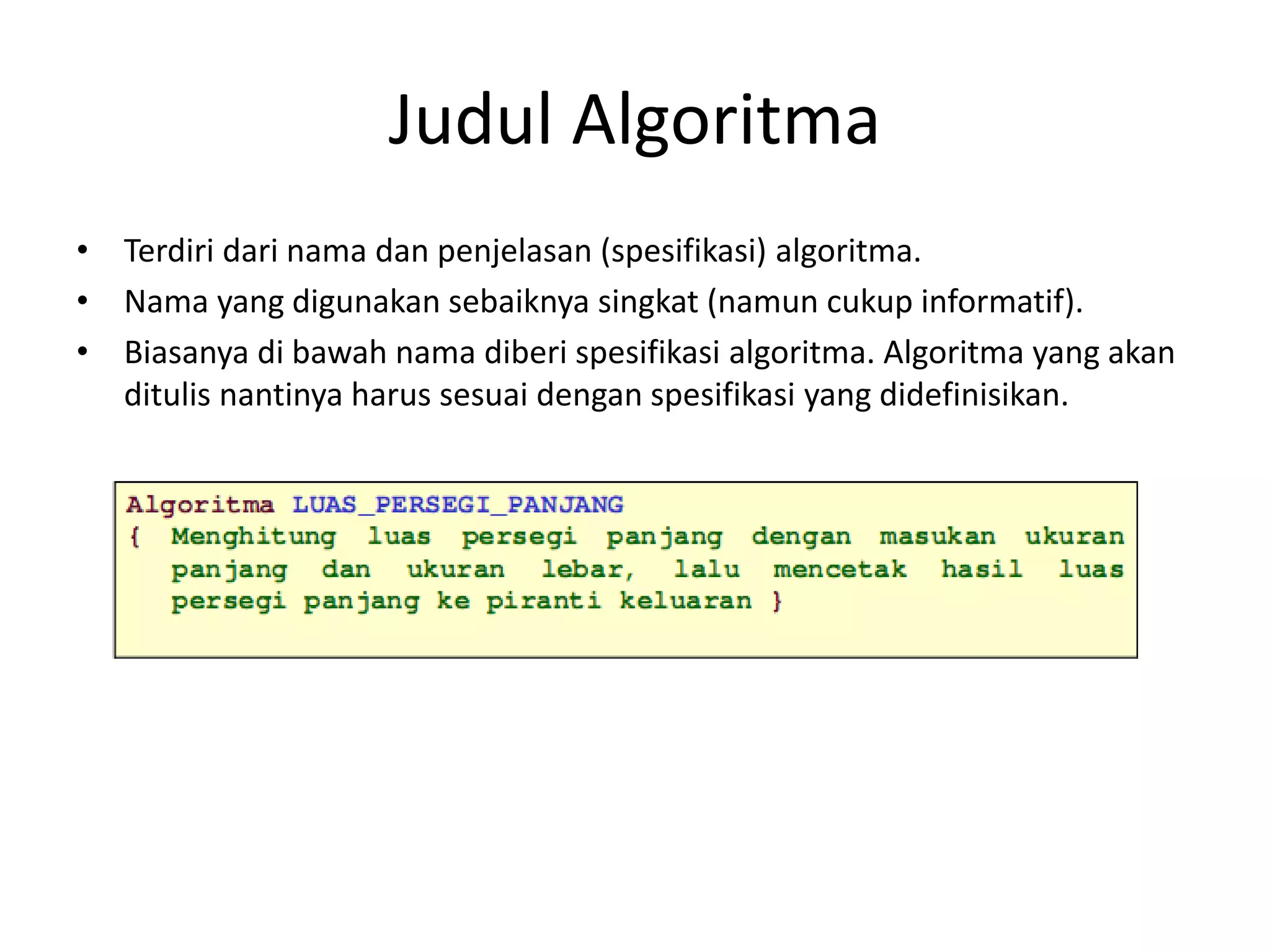

67. Judul Algoritma
• Terdiri dari nama dan penjelasan (spesifikasi) algoritma.
• Nama yang digunakan sebaiknya singkat (namun cukup informatif).
• Biasanya di bawah nama diberi spesifikasi algoritma. Algoritma yang akan
ditulis nantinya harus sesuai dengan spesifikasi yang didefinisikan.

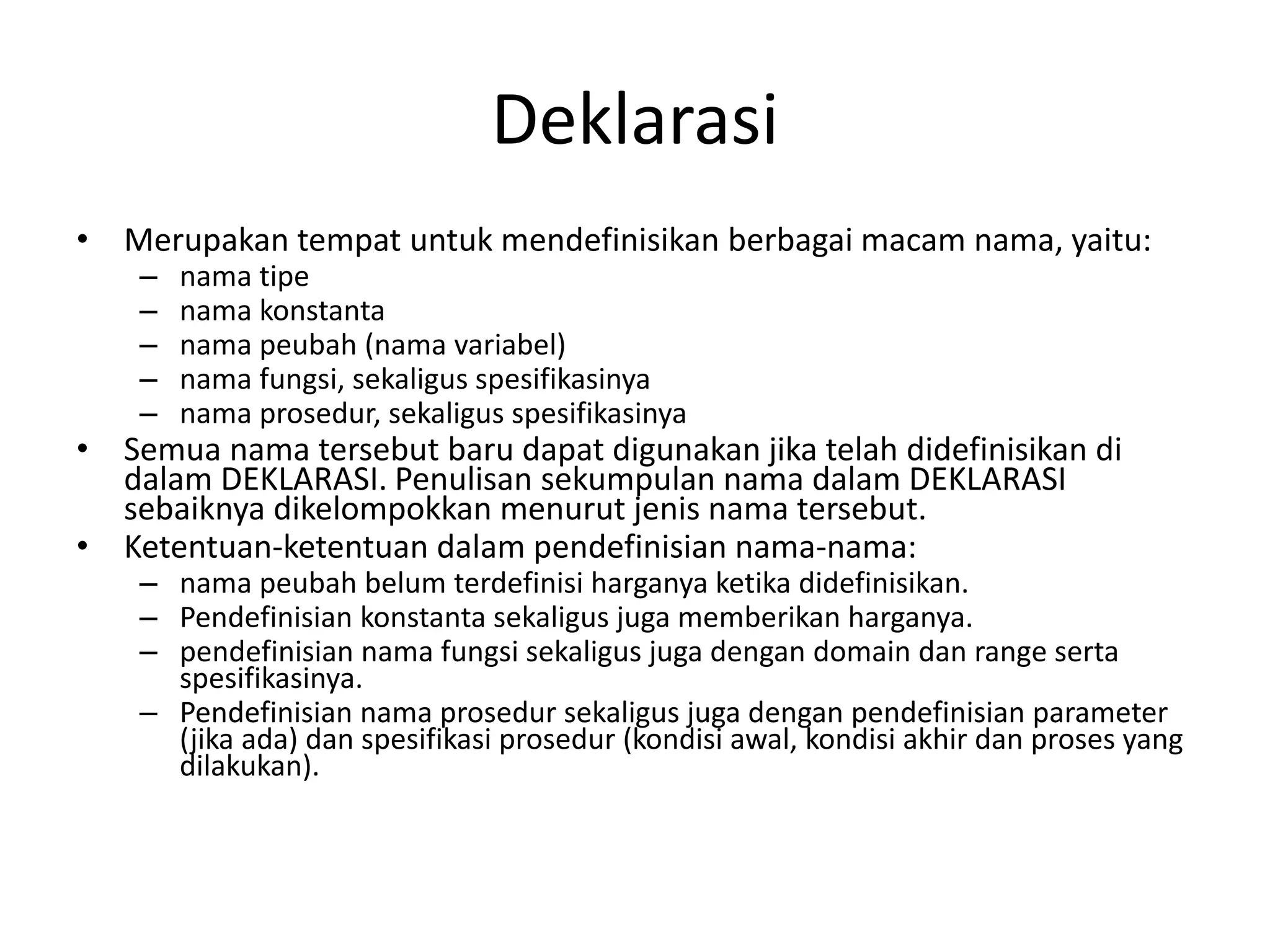

68. Deklarasi
• Merupakan tempat untuk mendefinisikan berbagai macam nama, yaitu:
– nama tipe
– nama konstanta
– nama peubah (nama variabel)
– nama fungsi, sekaligus spesifikasinya
– nama prosedur, sekaligus spesifikasinya
• Semua nama tersebut baru dapat digunakan jika telah didefinisikan di
dalam DEKLARASI. Penulisan sekumpulan nama dalam DEKLARASI
sebaiknya dikelompokkan menurut jenis nama tersebut.
• Ketentuan-ketentuan dalam pendefinisian nama-nama:
– nama peubah belum terdefinisi harganya ketika didefinisikan.
– Pendefinisian konstanta sekaligus juga memberikan harganya.
– pendefinisian nama fungsi sekaligus juga dengan domain dan range serta
spesifikasinya.
– Pendefinisian nama prosedur sekaligus juga dengan pendefinisian parameter
(jika ada) dan spesifikasi prosedur (kondisi awal, kondisi akhir dan proses yang
dilakukan).

69. Deklarasi
DEKLARASI
{ Nama tipe, hanya untuk tipe yang bukan tipe dasar }
type Titik : <X:real,Y:real> { koordinat pada sumbu kartesian }
{ Nama konstanta, harus menyebutkan nilai }
const phi = 3.14
{ Nama peubah (variabel), menyebutkan tipe }
P : Titik { Titik dalam derajat kartesian }
jmlh : integer { Jumlah suatu elemen }
ketemu : boolean { Keadaan hasil pencarian }
{ Spesifikasi Fungsi, menyebutkan nama fungsi, domain dan range }
function Konversi_Real_Ke_Integer(input i:real)→integer
{ Mengkonversi harga i yang bertipe real menjadi harga ekivalen yang
bertipe integer }
{ Spesifikasi Prosedur, menyebutkan nama, parameter, kondisi awal, kondisi
akhir dan proses }
procedure Tukar(input/output A:integer, input/output B:integer)
{ Kondisi awal : A dan B terdefinisi, A=a dan B=b }
{ Kondisi akhir : A=b dan B=a }
{ Proses : Mempertukarkan nilai A dan B }

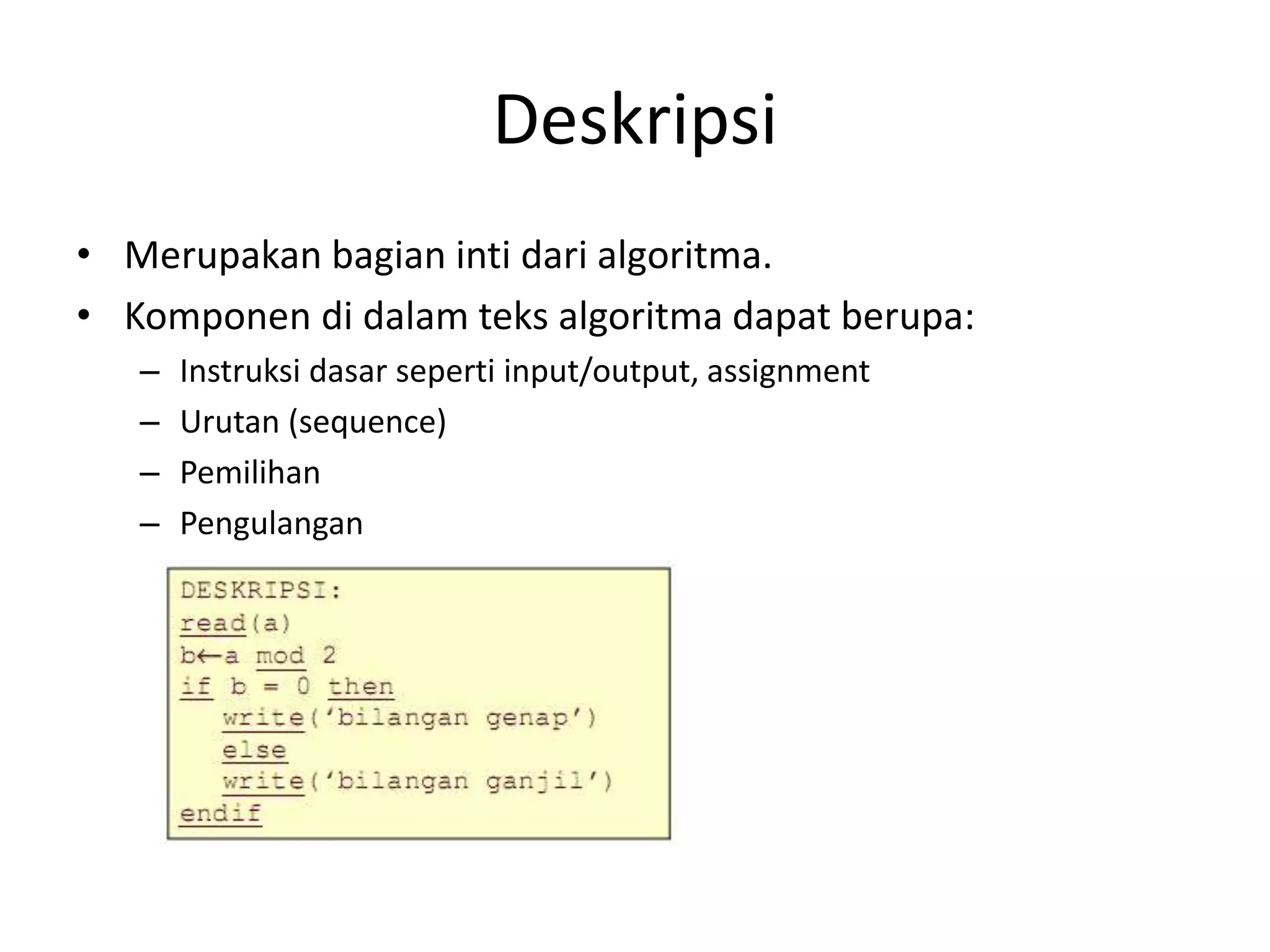

70. Deskripsi
• Merupakan bagian inti dari algoritma.
• Komponen di dalam teks algoritma dapat berupa:
– Instruksi dasar seperti input/output, assignment
– Urutan (sequence)
– Pemilihan
– Pengulangan

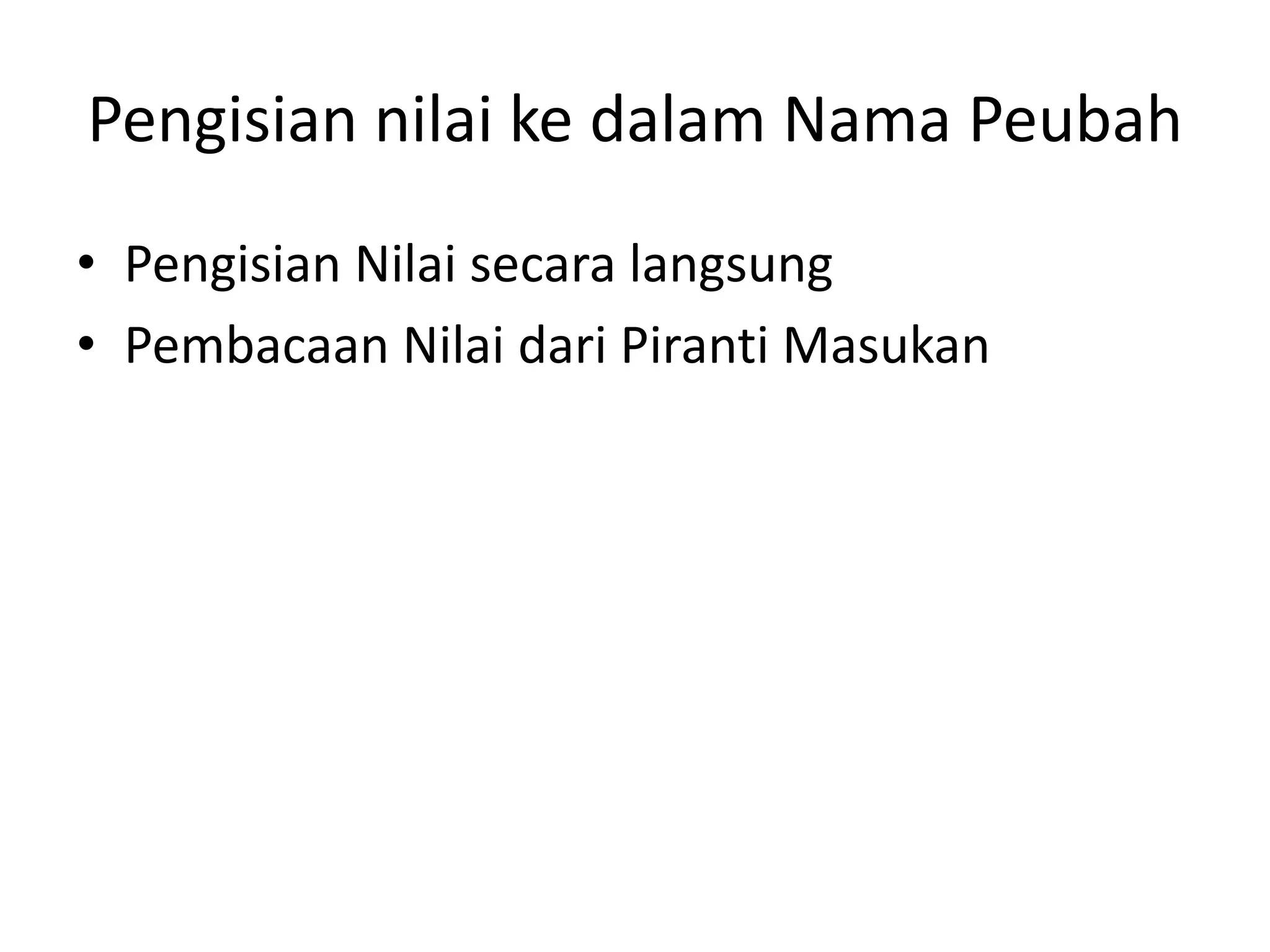

71. Pengisian nilai ke dalam Nama Peubah
• Pengisian Nilai secara langsung
• Pembacaan Nilai dari Piranti Masukan

72. Pengisian Nilai secara langsung
• Pengisian nilai secara langsung (assignment) adalah
memasukkan nilai ke dalam nama peubah langsung didalam
teks algoritma
• Notasi pengisian secara langsung : ←
• Nilai yang diberikan kepada peubah dapat berupa tetapan,
nilai peubah lain atau nilai sebuah ekspresi. Nilai tersebut
harus bertipe sama dengan tipe peubah
peubah ← tetapan {nilai tetapan diisikan ke dalam peubah}
peubah1 ← peubah2 {nilai peubah2 disalin kedalam peubah1}
peubah ← ekspresi {hasil perhitungan diisikan ke dalam peubah}

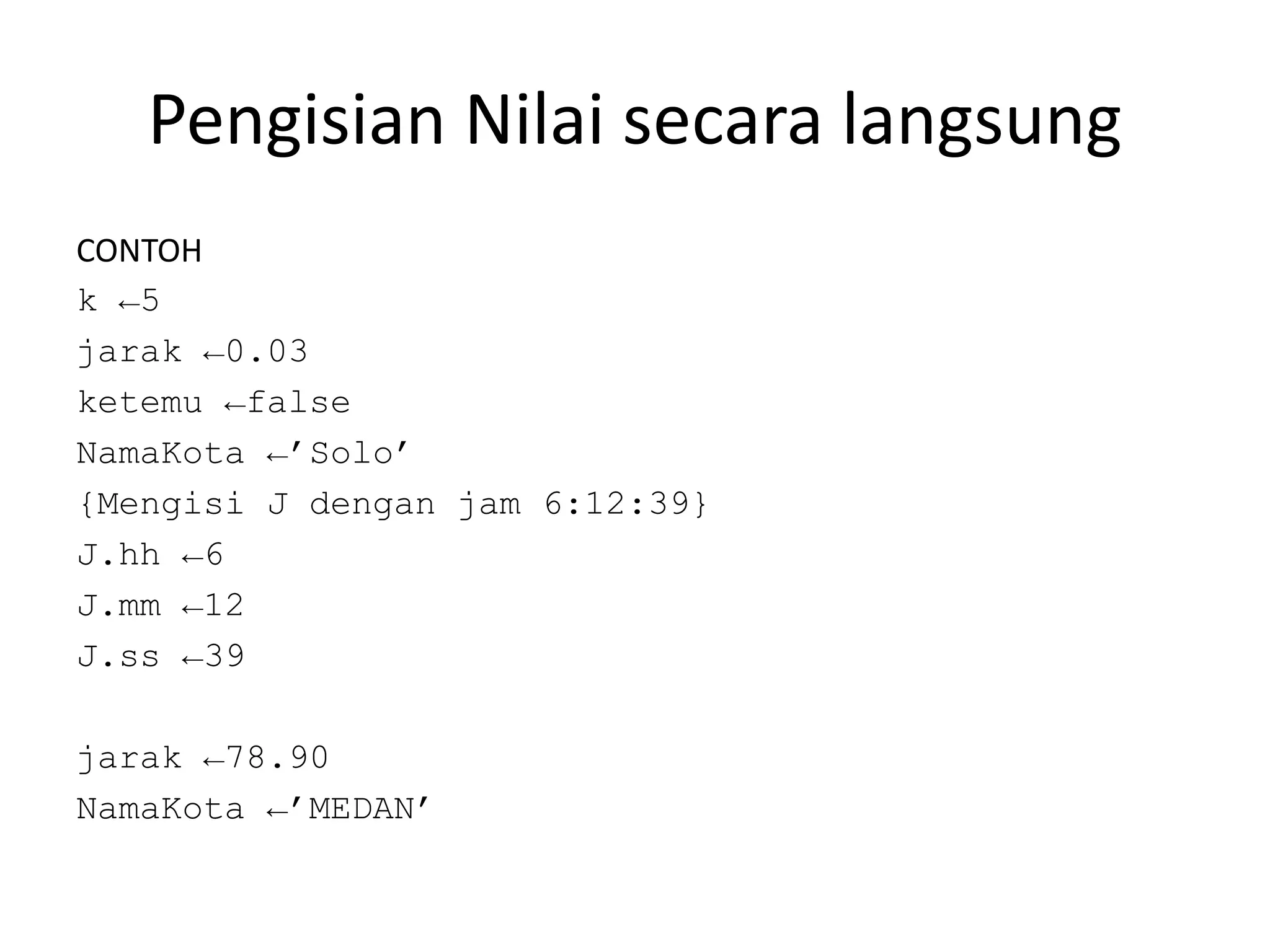

73. Pengisian Nilai secara langsung
CONTOH
k ←5
jarak ←0.03
ketemu ←false
NamaKota ←’Solo’
{Mengisi J dengan jam 6:12:39}
J.hh ←6
J.mm ←12
J.ss ←39
jarak ←78.90
NamaKota ←’MEDAN’

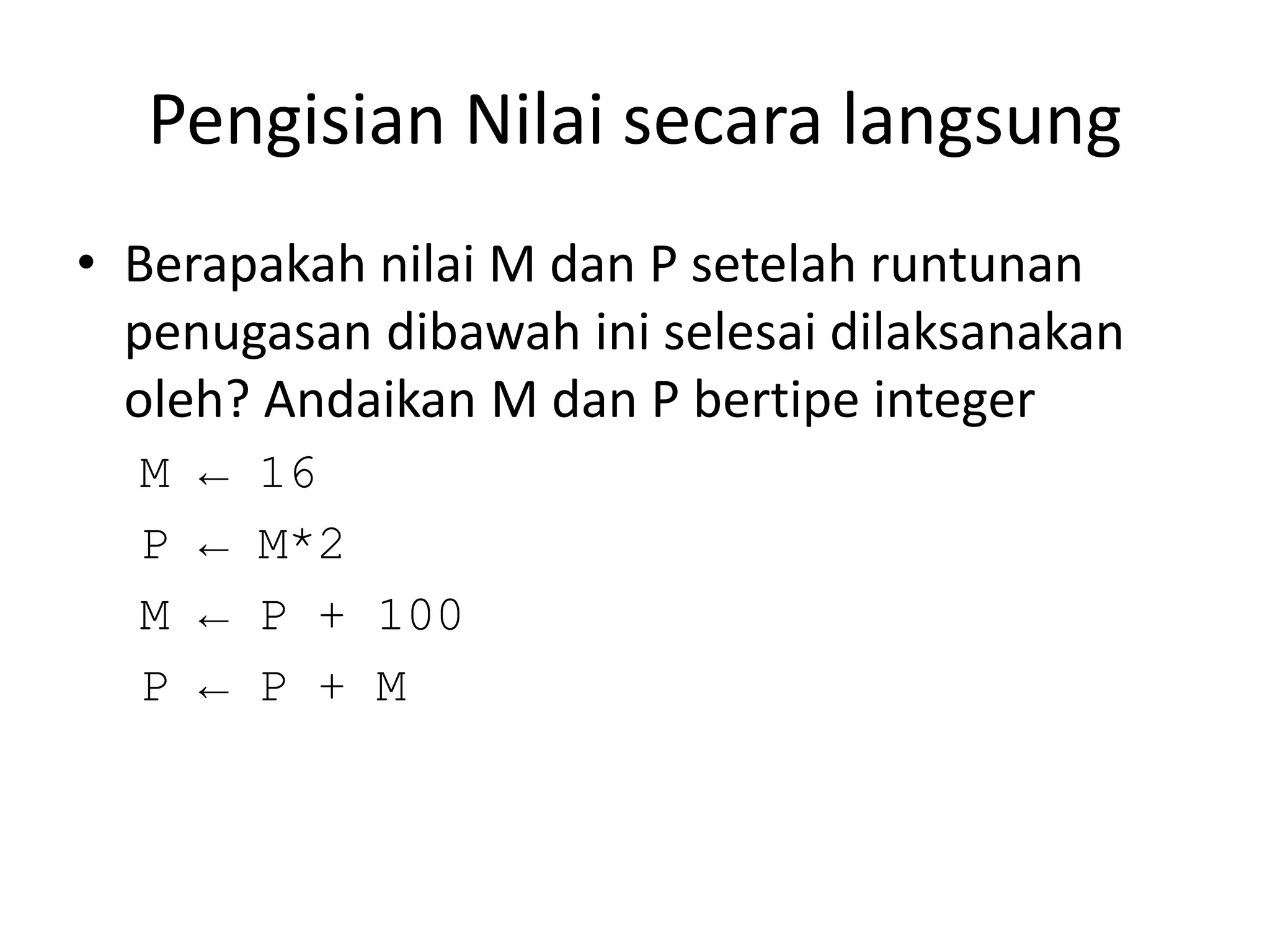

74. Pengisian Nilai secara langsung
• Berapakah nilai M dan P setelah runtunan
penugasan dibawah ini selesai dilaksanakan
oleh? Andaikan M dan P bertipe integer
M ← 16
P ← M*2
M ← P + 100
P ← P + M

75. Pembacaan Nilai dari Piranti Masukan
• Nilai untuk peubah dapat diisi dari piranti masukan
• Dinamakan operasi pembacaan data
• Dalam algoritma, dilakukan dengan notasi read
Notasi algoritmik untuk pembacaan nilai dari piranti masukan
read (nama1, nama2, . . . namaN)

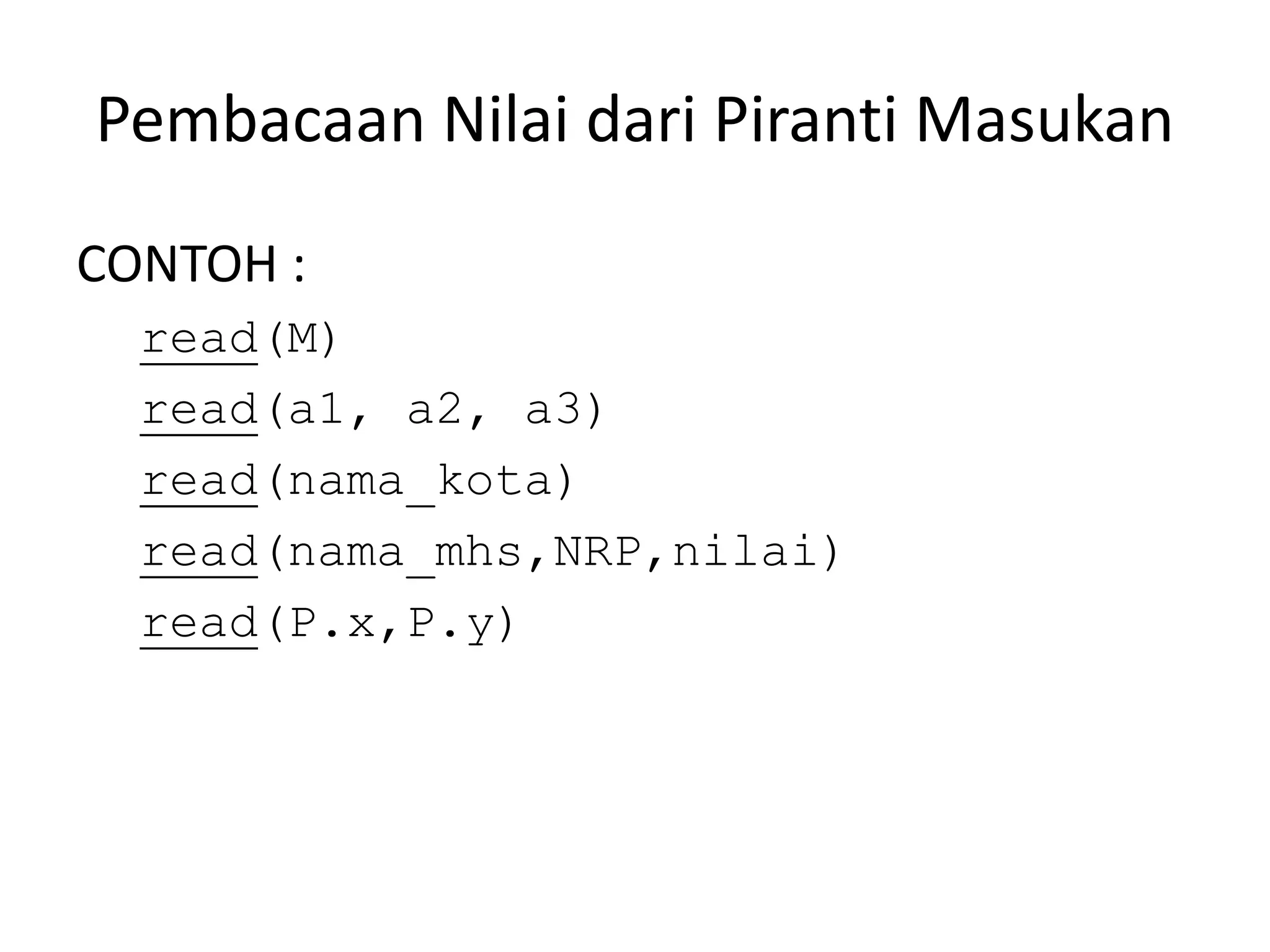

76. Pembacaan Nilai dari Piranti Masukan
CONTOH :
read(M)
read(a1, a2, a3)
read(nama_kota)
read(nama_mhs,NRP,nilai)
read(P.x,P.y)

77. Ekspresi Aritmatik
• Misal deklarasi sebagai berikut :
a, b, c : real
d : integer
i, j , k : integer
Misal ekspresi
a * b
– hasil ekspresi adalah real
– a dan b adalah operand, * adalah operator
– Bila disimpan ke peubah, maka tipe peubah harus sama dengan tipe
hasil
– c ← a * b (benar)
– d ← a * b (salah)

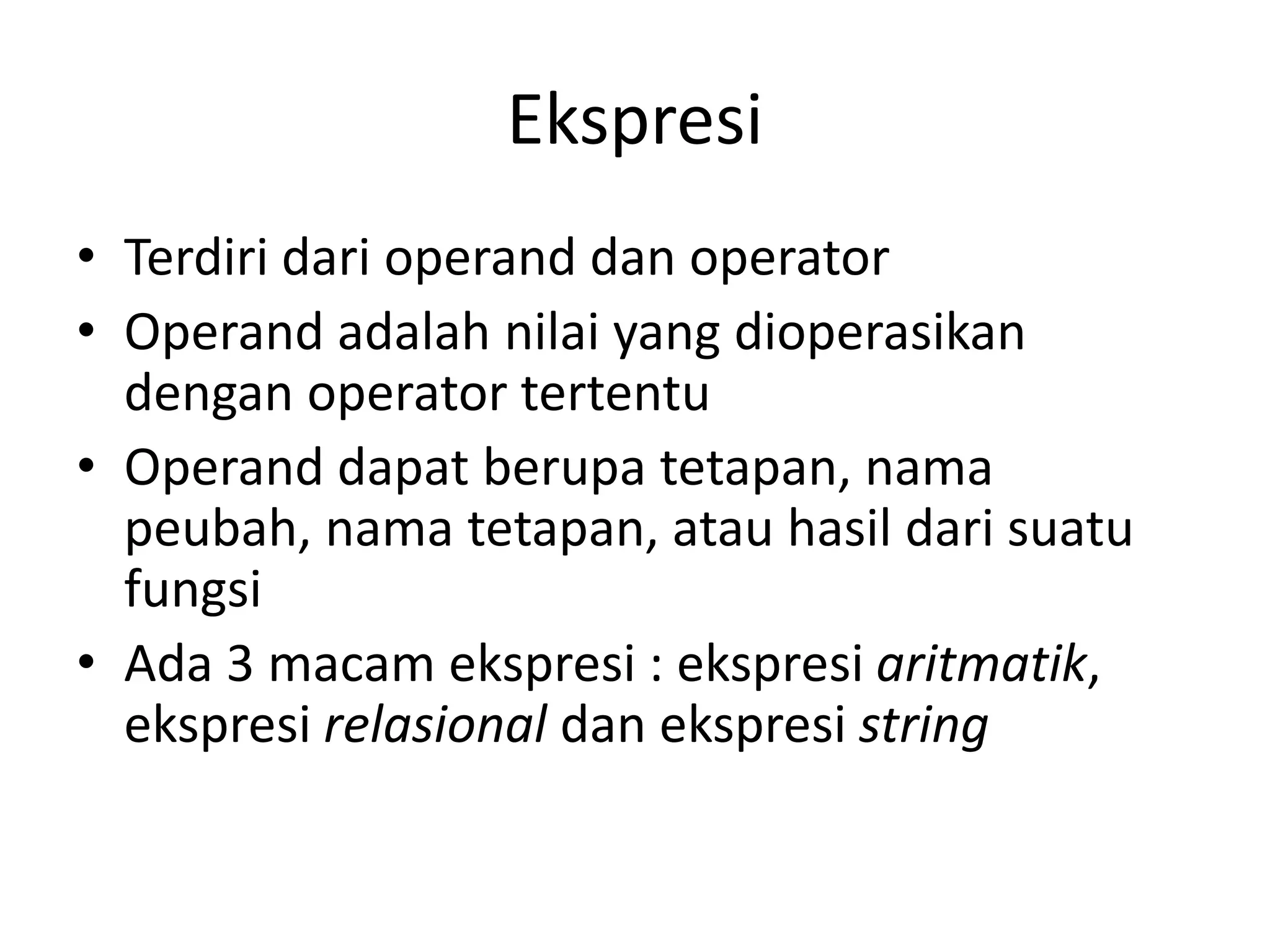

78. Ekspresi
• Terdiri dari operand dan operator
• Operand adalah nilai yang dioperasikan
dengan operator tertentu
• Operand dapat berupa tetapan, nama
peubah, nama tetapan, atau hasil dari suatu
fungsi
• Ada 3 macam ekspresi : ekspresi aritmatik,
ekspresi relasional dan ekspresi string

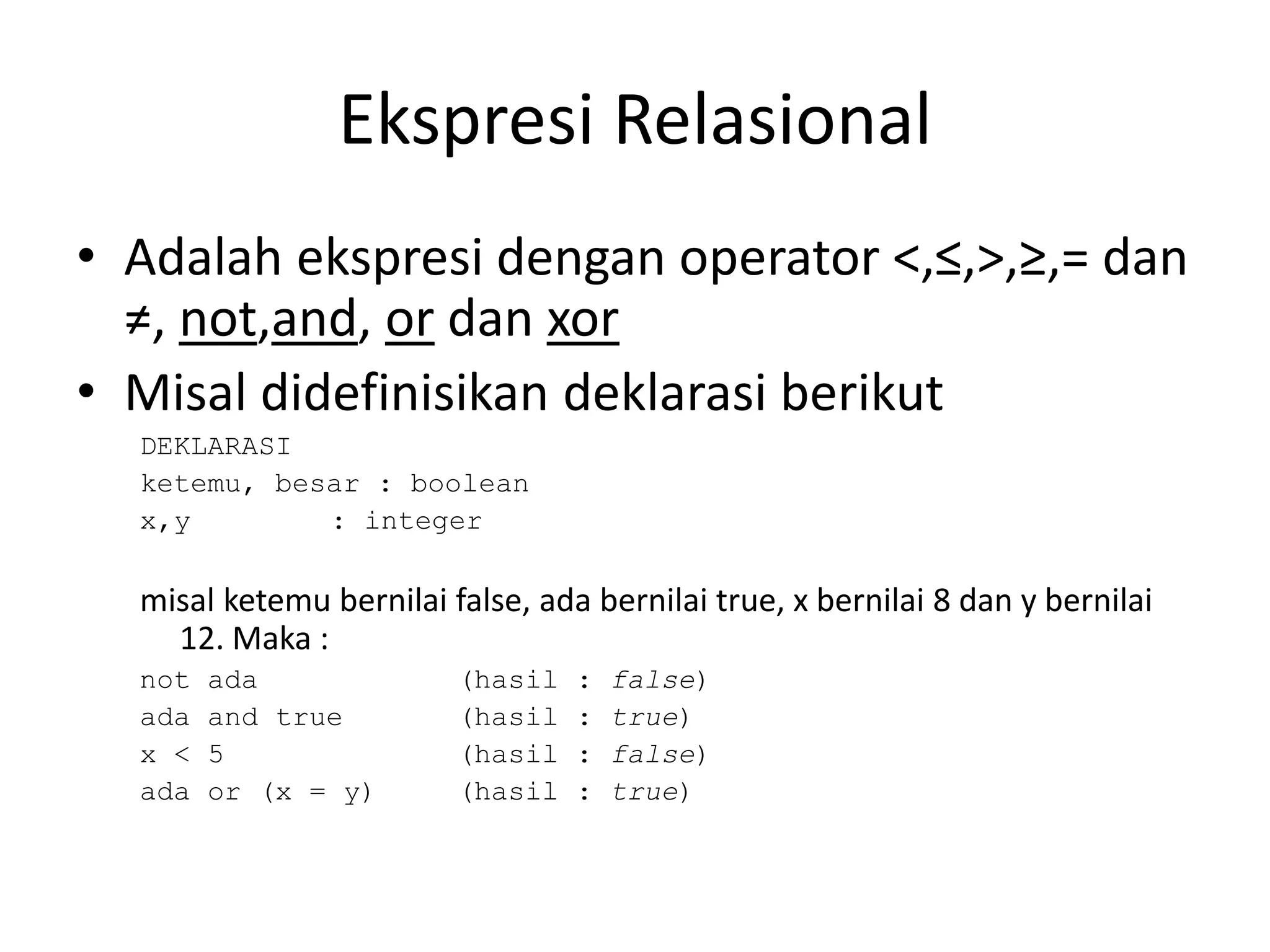

79. Ekspresi Relasional
• Adalah ekspresi dengan operator <,≤,>,≥,= dan
≠, not,and, or dan xor
• Misal didefinisikan deklarasi berikut
DEKLARASI
ketemu, besar : boolean
x,y : integer
misal ketemu bernilai false, ada bernilai true, x bernilai 8 dan y bernilai
12. Maka :
not ada (hasil : false)
ada and true (hasil : true)
x < 5 (hasil : false)
ada or (x = y) (hasil : true)

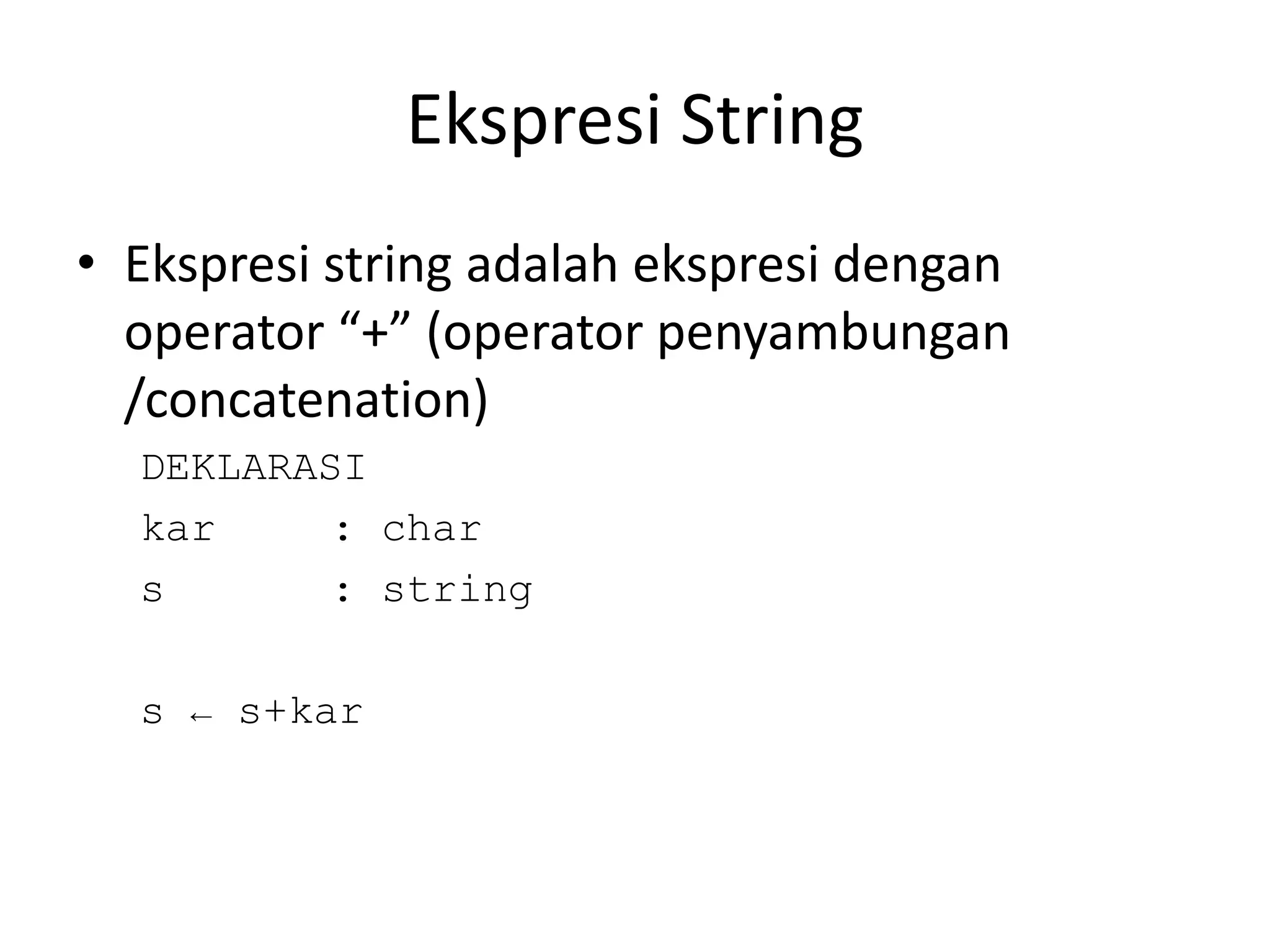

80. Ekspresi String
• Ekspresi string adalah ekspresi dengan
operator “+” (operator penyambungan
/concatenation)
DEKLARASI
kar : char
s : string
s ← s+kar

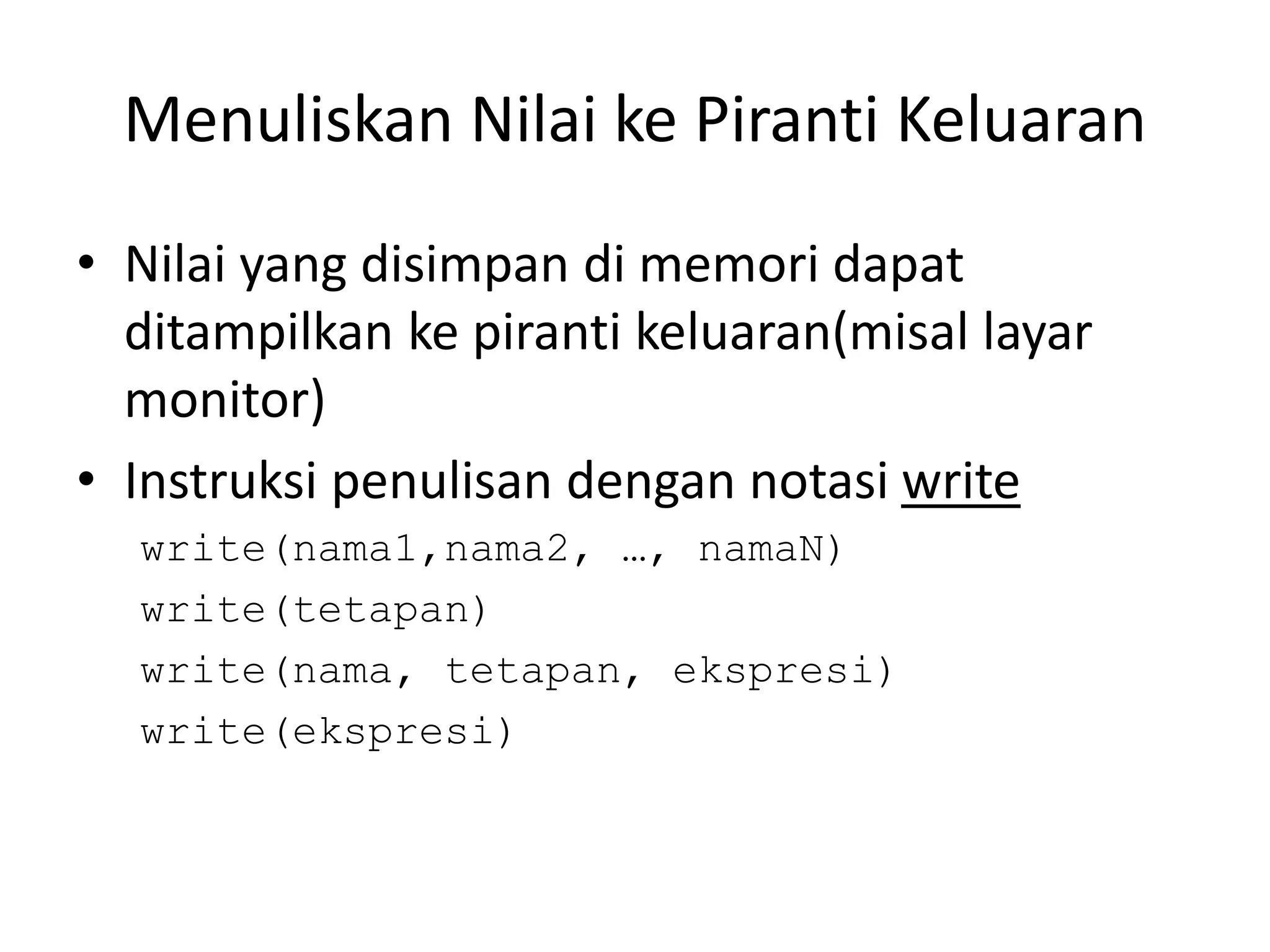

81. Menuliskan Nilai ke Piranti Keluaran
• Nilai yang disimpan di memori dapat
ditampilkan ke piranti keluaran(misal layar
monitor)
• Instruksi penulisan dengan notasi write
write(nama1,nama2, …, namaN)
write(tetapan)
write(nama, tetapan, ekspresi)
write(ekspresi)

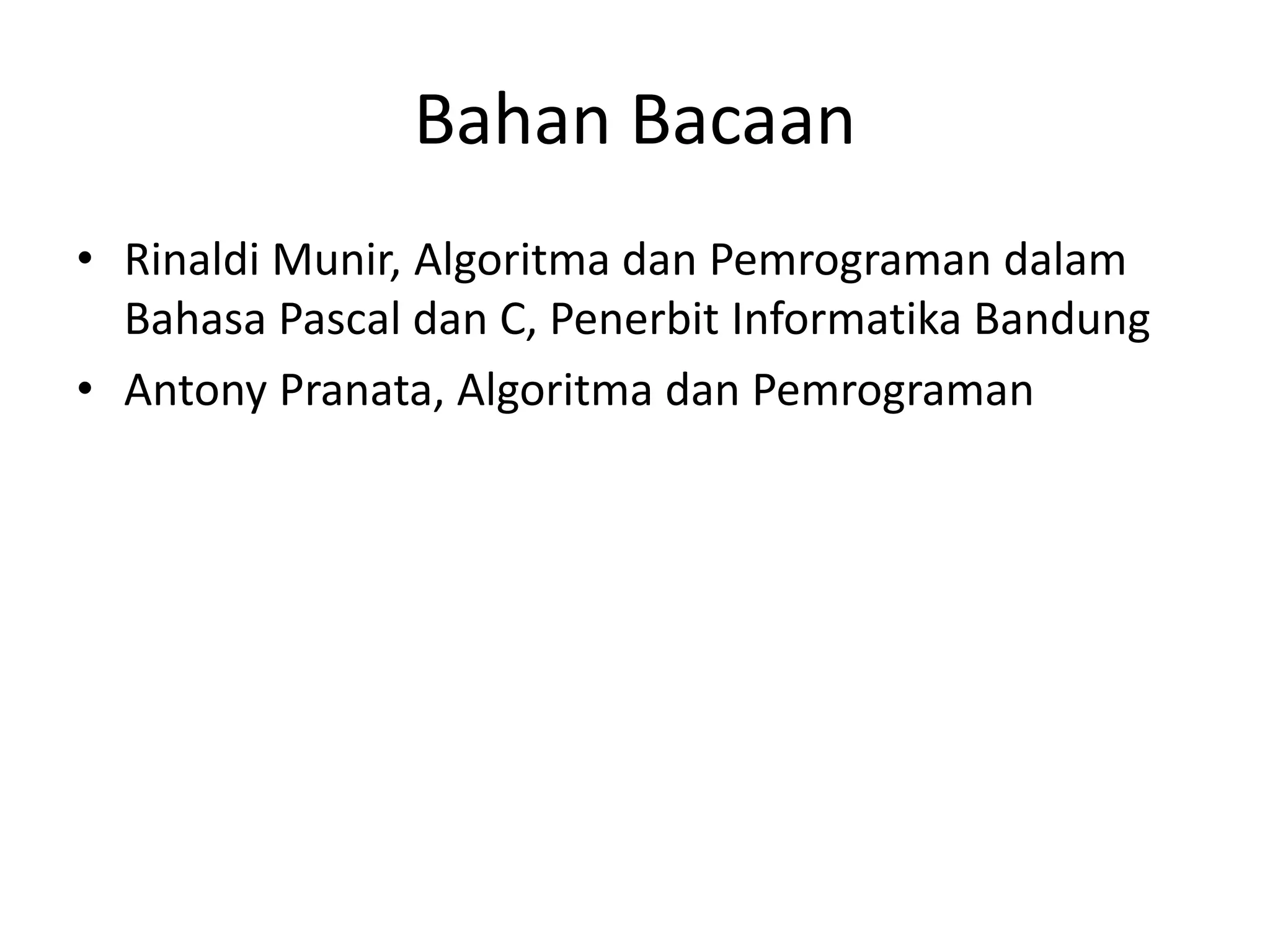

82. Bahan Bacaan
• Rinaldi Munir, Algoritma dan Pemrograman dalam
Bahasa Pascal dan C, Penerbit Informatika Bandung
• Antony Pranata, Algoritma dan Pemrograman

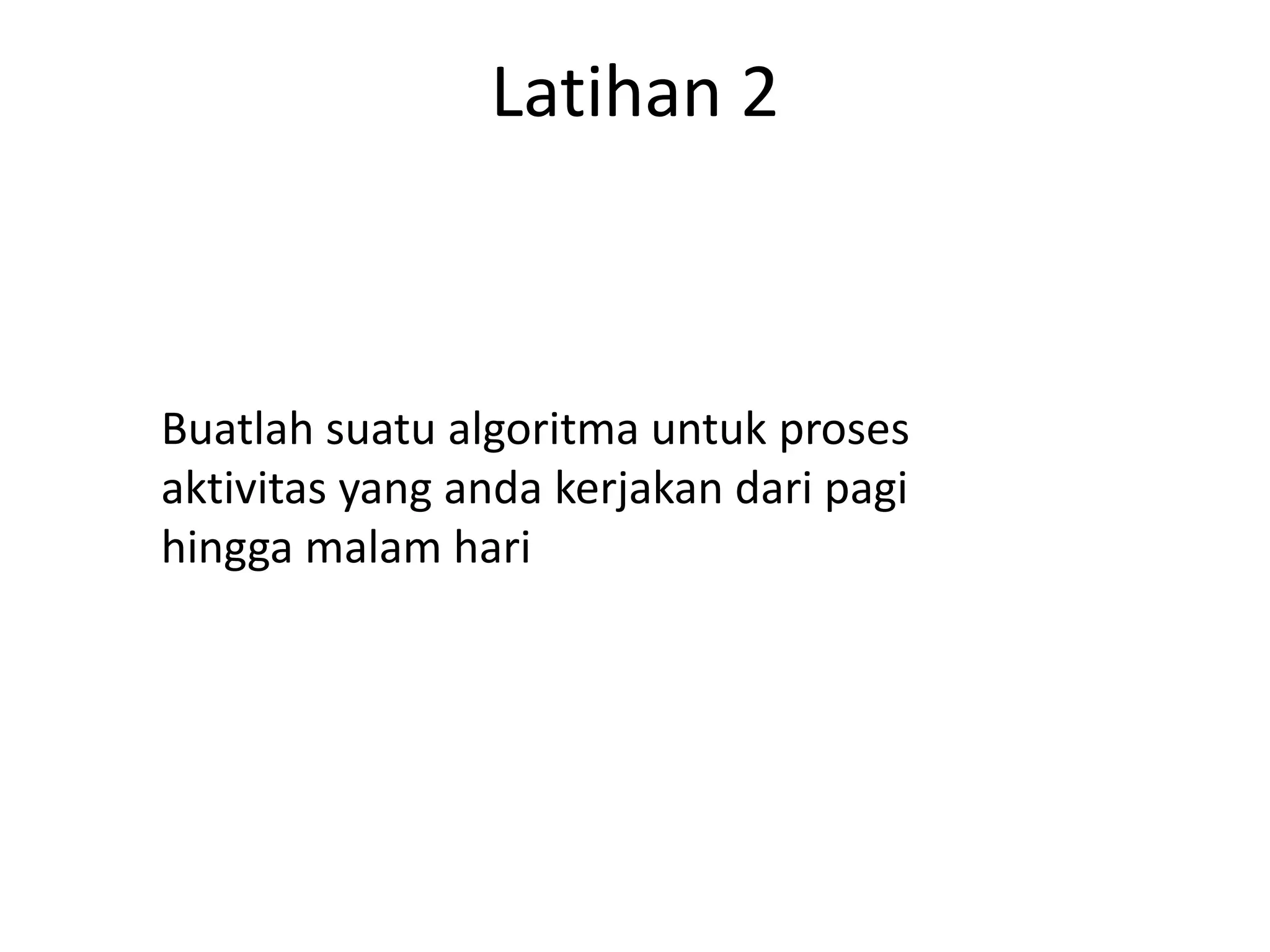

83. Latihan 2
Buatlah suatu algoritma untuk proses
aktivitas yang anda kerjakan dari pagi
hingga malam hari

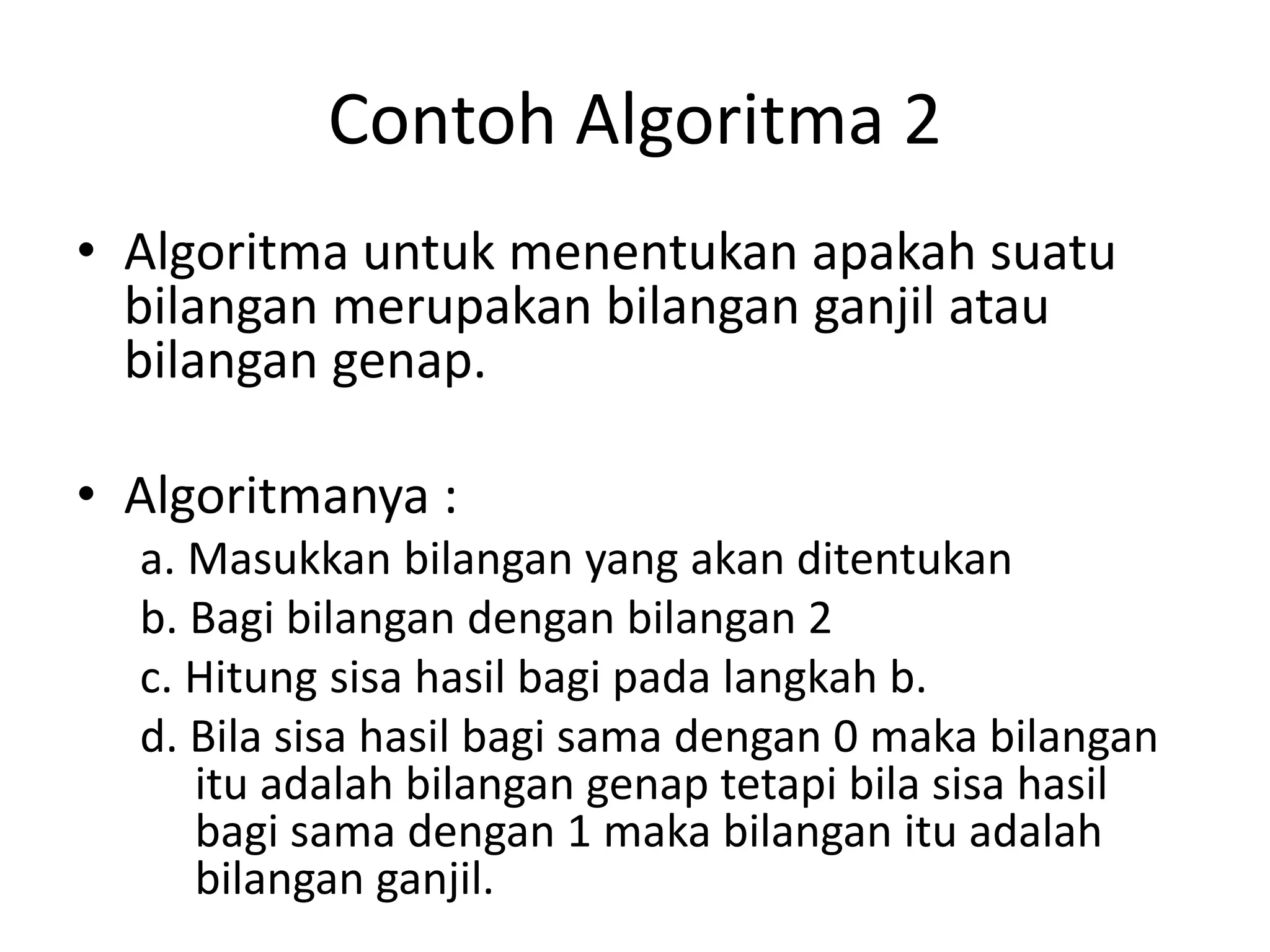

84. Contoh Algoritma 2
• Algoritma untuk menentukan apakah suatu
bilangan merupakan bilangan ganjil atau
bilangan genap.
• Algoritmanya :
a. Masukkan bilangan yang akan ditentukan
b. Bagi bilangan dengan bilangan 2
c. Hitung sisa hasil bagi pada langkah b.
d. Bila sisa hasil bagi sama dengan 0 maka bilangan
itu adalah bilangan genap tetapi bila sisa hasil
bagi sama dengan 1 maka bilangan itu adalah
bilangan ganjil.

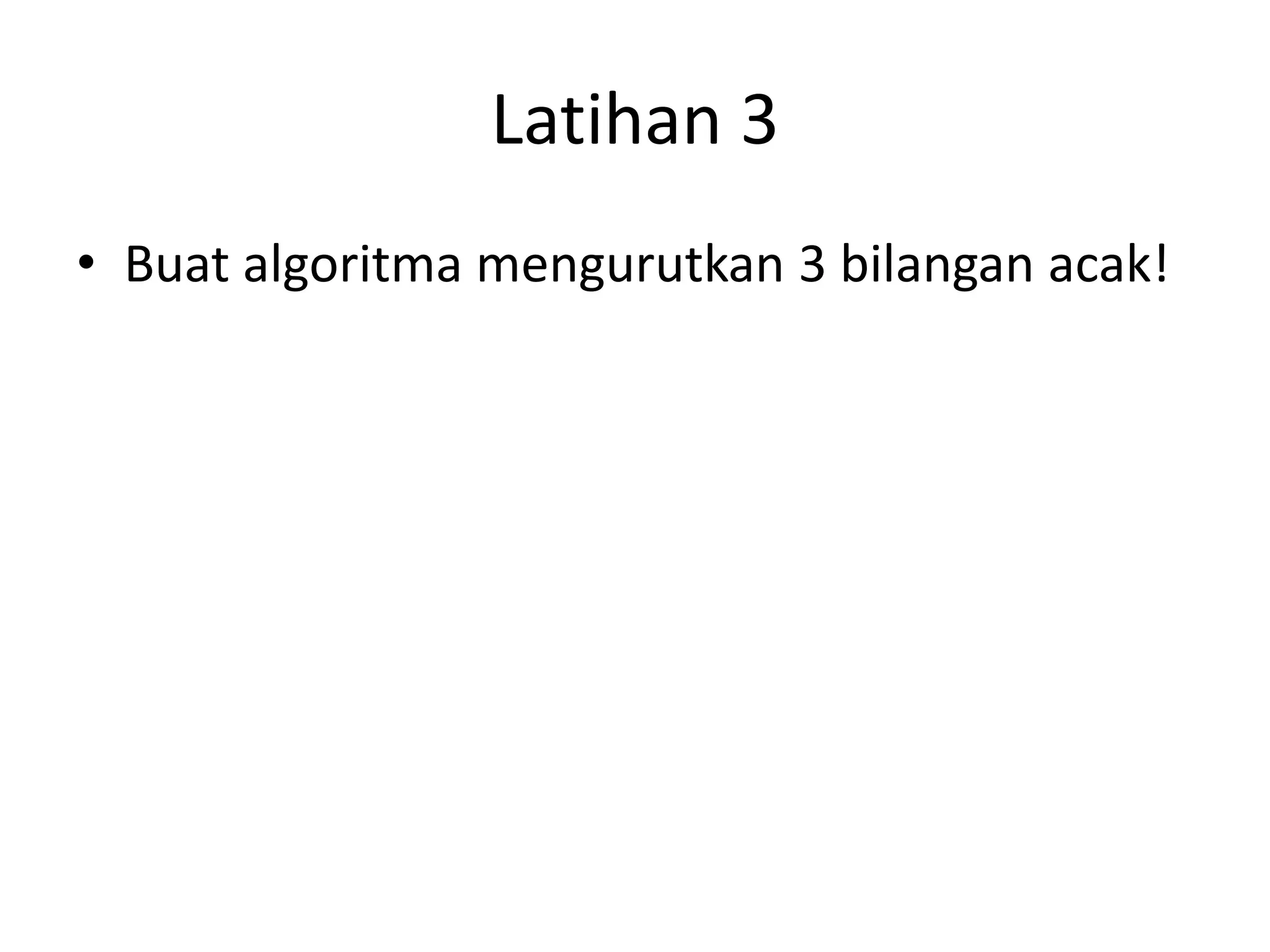

85. Latihan 3
• Buat algoritma mengurutkan 3 bilangan acak!

87. Simbol Algoritma (Flowchart):
Proses/kegiatan pemrosesan input
IO
Garis Alir
Pencabangan/Pemeriksaan kondisi
Terminator/Start or
End
Konektor/Penghubung Next Page

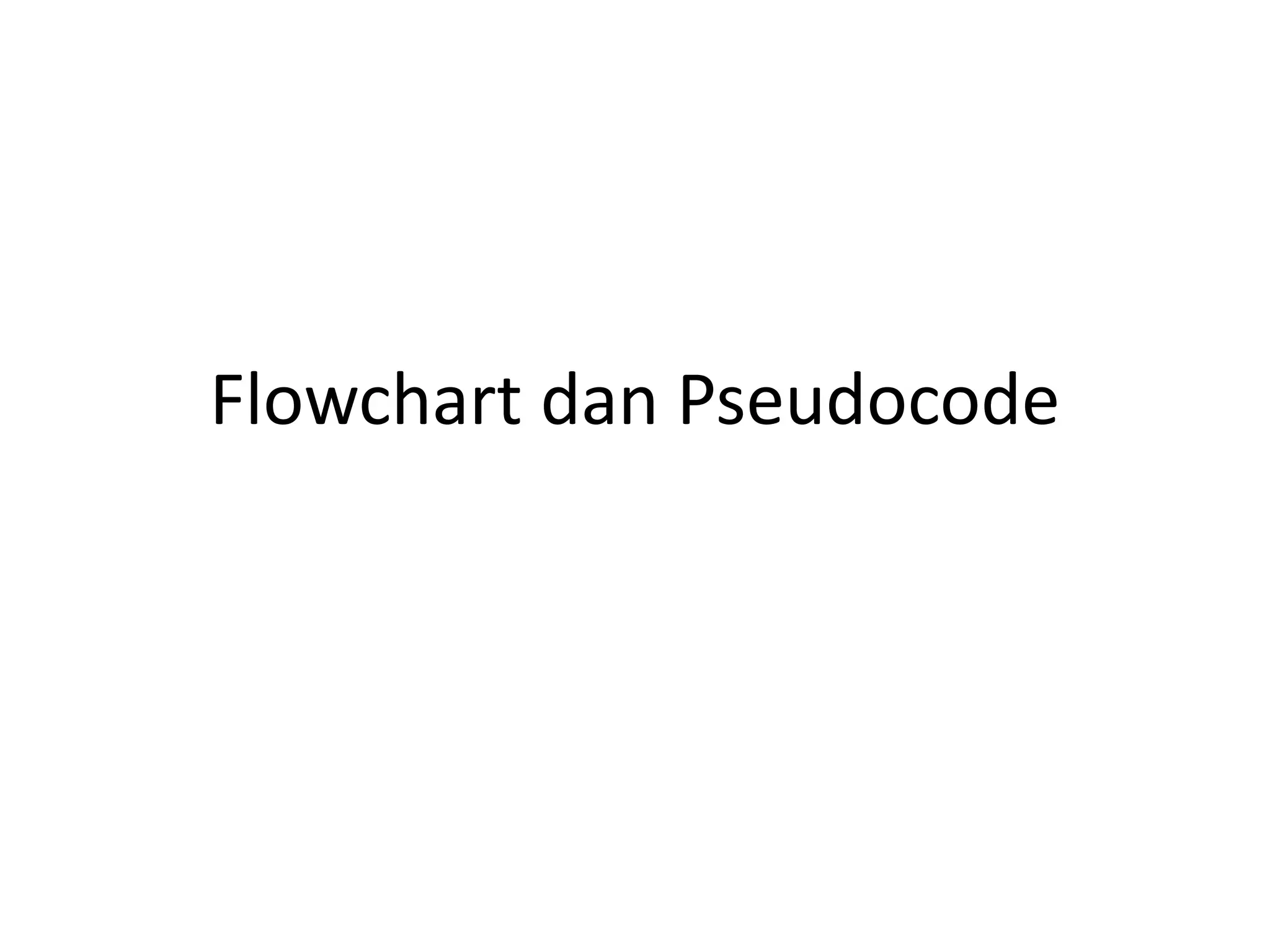

92. Flowchart dan Pseudocode

93. Struktur Dasar Algoritma
• Runtunan (Sequence)
• Pemilihan (Selection)
• Pengulangan(Repetition)
-Alpro 2009- 93

94. Flowchart
Terminator
Input/Output
Proses
Condisional / Decision
-Alpro 2009- 94

95. Flowchart (cont’)
Preparation
Arrow
Connector (on page)
Connector (off page)
Display
-Alpro 2009- 95

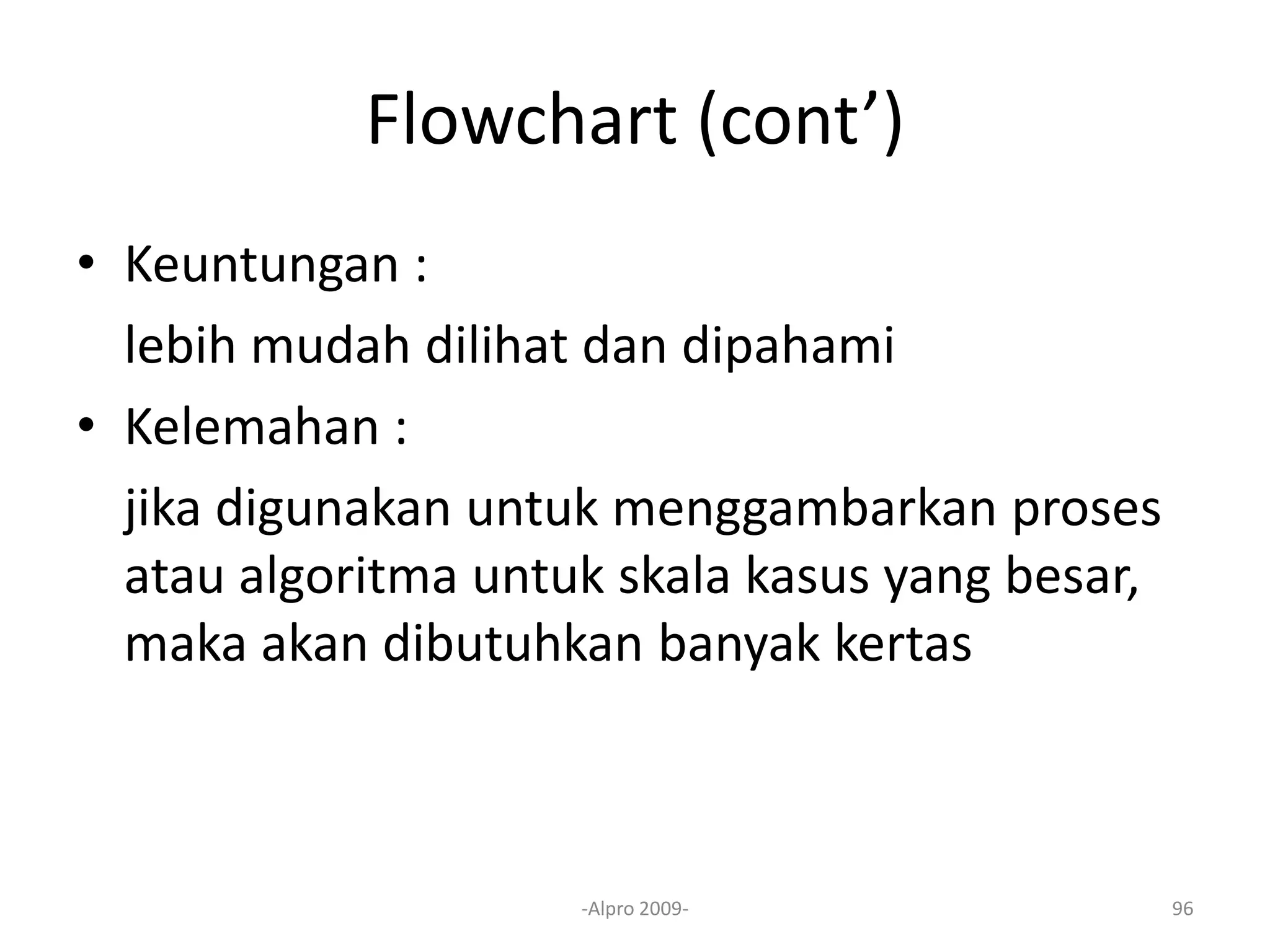

96. Flowchart (cont’)
• Keuntungan :
lebih mudah dilihat dan dipahami
• Kelemahan :
jika digunakan untuk menggambarkan proses
atau algoritma untuk skala kasus yang besar,
maka akan dibutuhkan banyak kertas
-Alpro 2009- 96

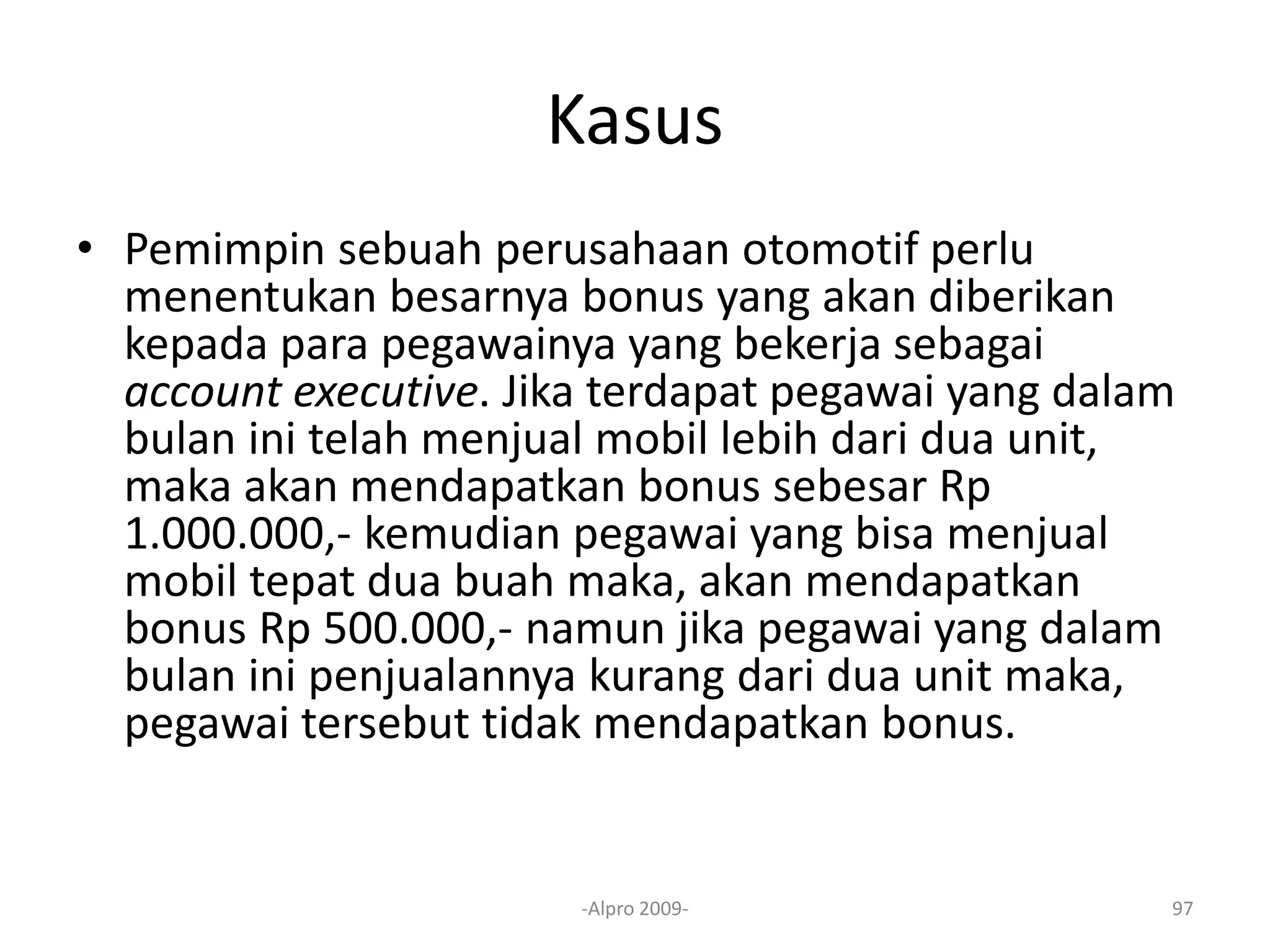

97. Kasus
• Pemimpin sebuah perusahaan otomotif perlu
menentukan besarnya bonus yang akan diberikan
kepada para pegawainya yang bekerja sebagai
account executive. Jika terdapat pegawai yang dalam
bulan ini telah menjual mobil lebih dari dua unit,
maka akan mendapatkan bonus sebesar Rp
1.000.000,- kemudian pegawai yang bisa menjual
mobil tepat dua buah maka, akan mendapatkan
bonus Rp 500.000,- namun jika pegawai yang dalam
bulan ini penjualannya kurang dari dua unit maka,
pegawai tersebut tidak mendapatkan bonus.
-Alpro 2009- 97

98. Pseudocode
• Diarahkan untuk menyerupai aturan penulisan
bahasa pemrograman tertentu
-Alpro 2009- 98

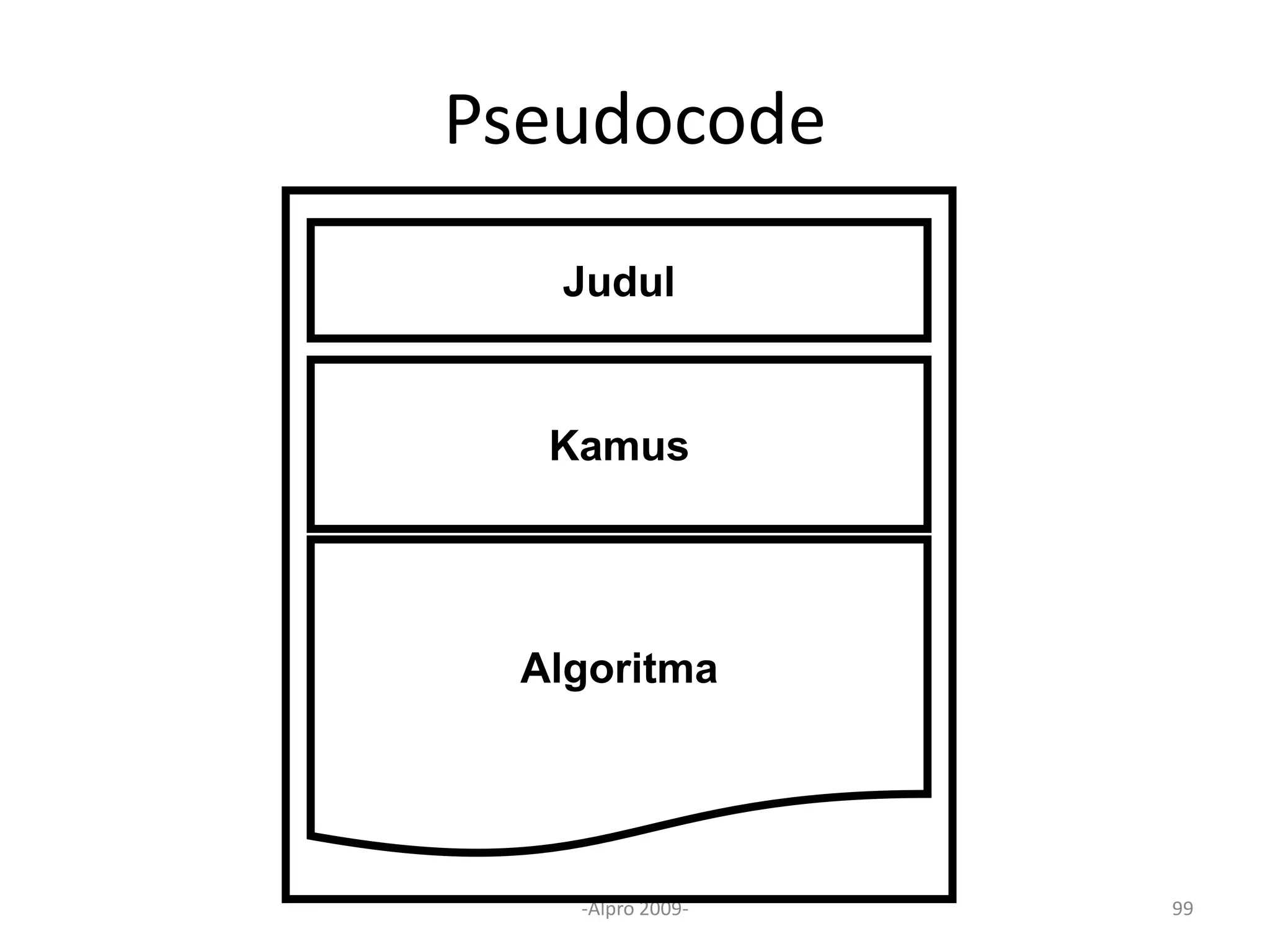

99. Pseudocode
-Alpro 2009- 99
Judul
Kamus
Algoritma

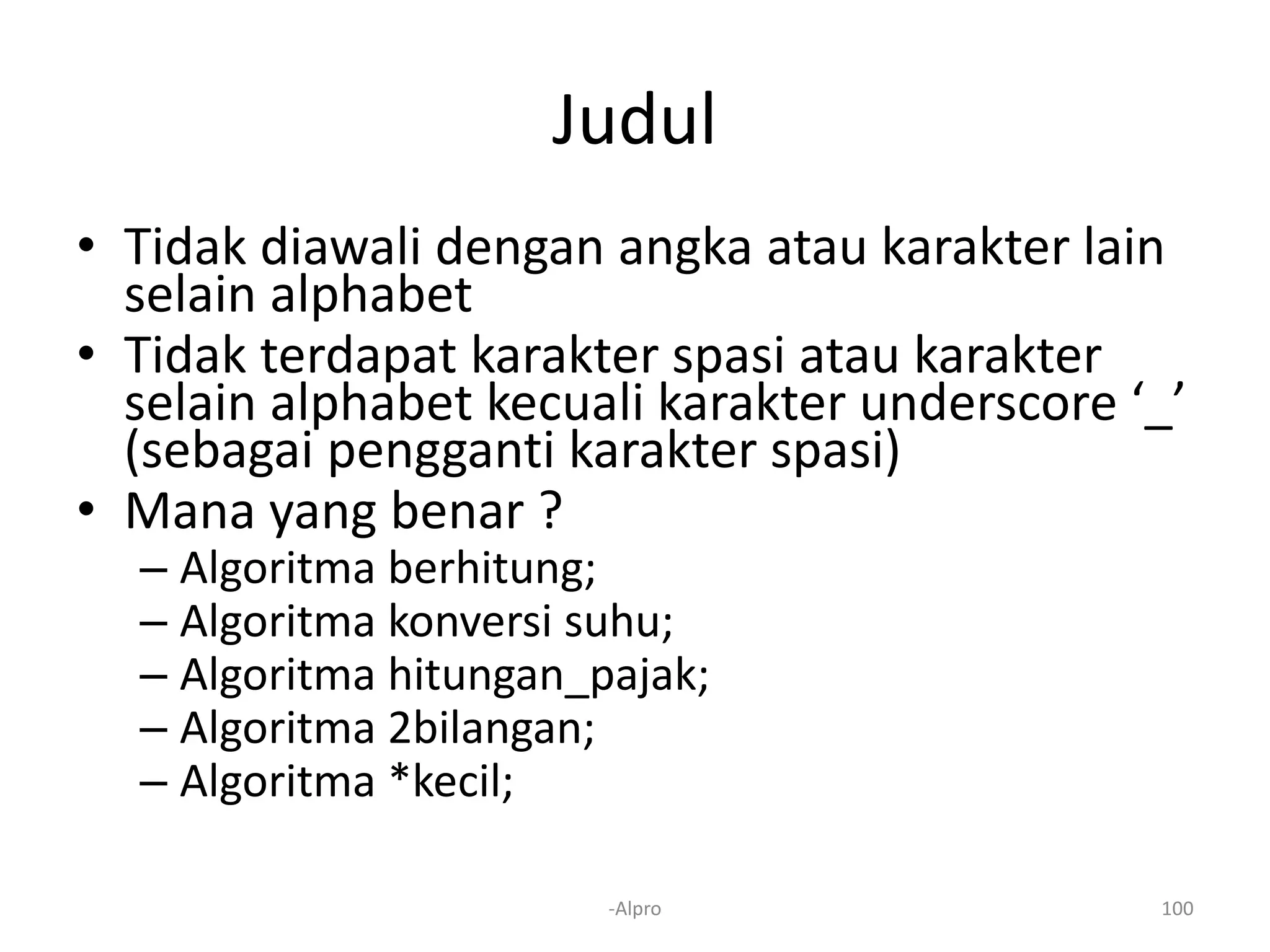

100. Judul
• Tidak diawali dengan angka atau karakter lain
selain alphabet
• Tidak terdapat karakter spasi atau karakter
selain alphabet kecuali karakter underscore ‘_’
(sebagai pengganti karakter spasi)
• Mana yang benar ?
– Algoritma berhitung;
– Algoritma konversi suhu;
– Algoritma hitungan_pajak;
– Algoritma 2bilangan;
– Algoritma *kecil;
-Alpro 100

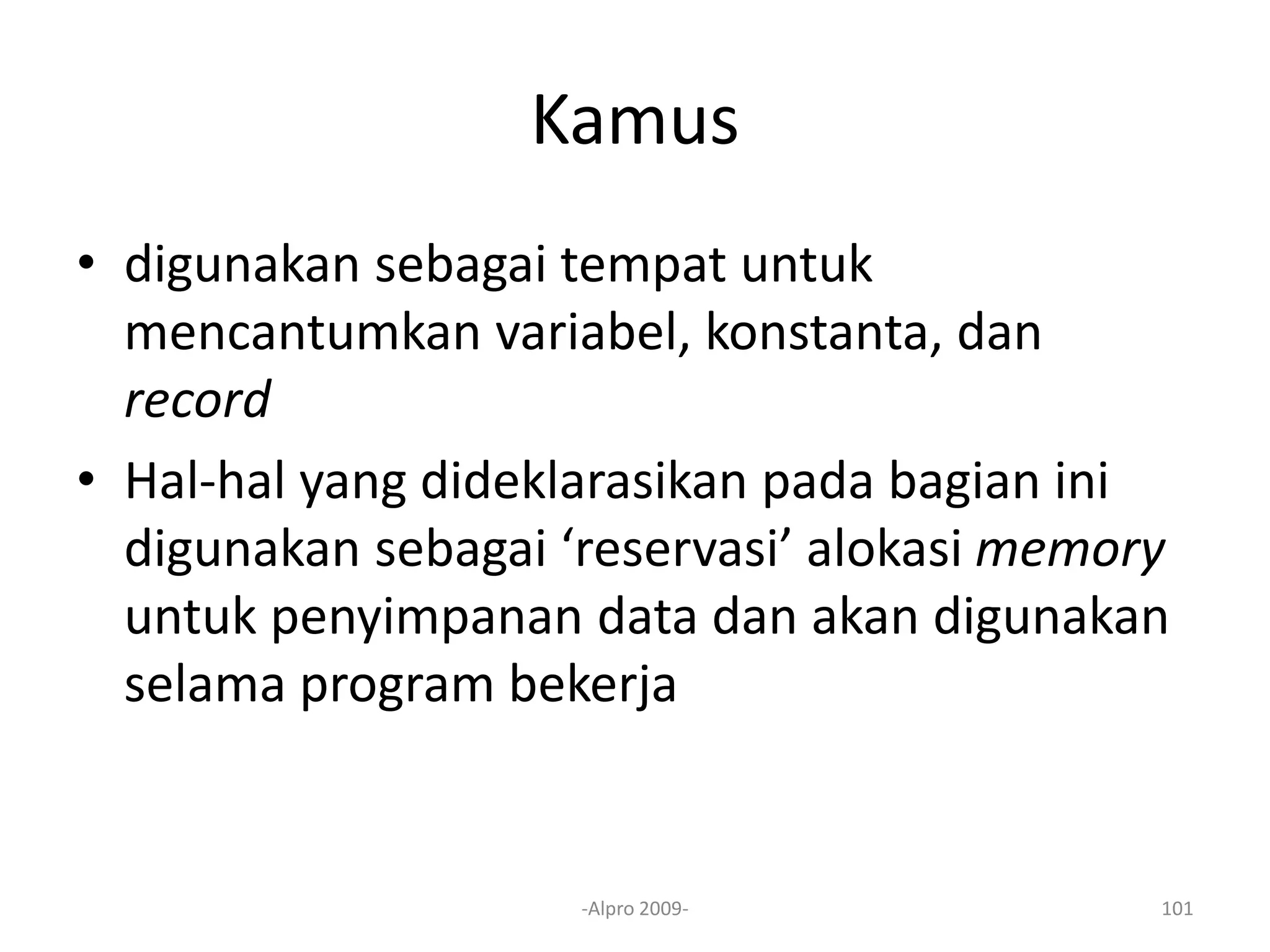

101. Kamus
• digunakan sebagai tempat untuk
mencantumkan variabel, konstanta, dan
record
• Hal-hal yang dideklarasikan pada bagian ini
digunakan sebagai ‘reservasi’ alokasi memory
untuk penyimpanan data dan akan digunakan
selama program bekerja
-Alpro 2009- 101

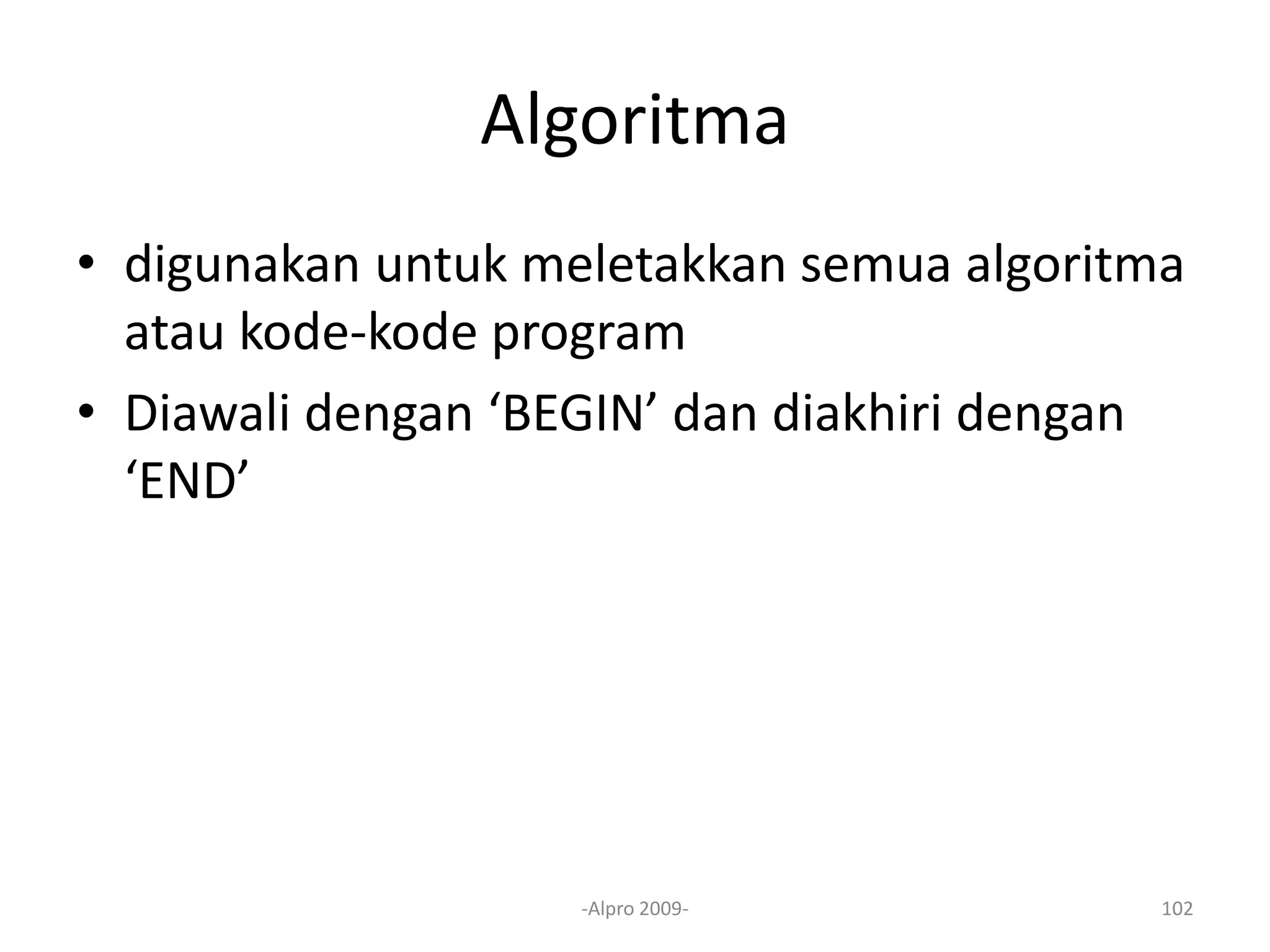

102. Algoritma
• digunakan untuk meletakkan semua algoritma
atau kode-kode program
• Diawali dengan ‘BEGIN’ dan diakhiri dengan
‘END’
-Alpro 2009- 102

103. Pemilihan (Selection)
-Alpro 2009- 103
If kondisi then
aksi
endIf
If kondisi then
aksi1
else
aksi2
endIf

104. Contoh (Pemilihan) :
-Alpro 2009- 104
If A>B then Max A endIf
If B>A then Max B endIf
If A>B then Max A
Else Max B
endIf

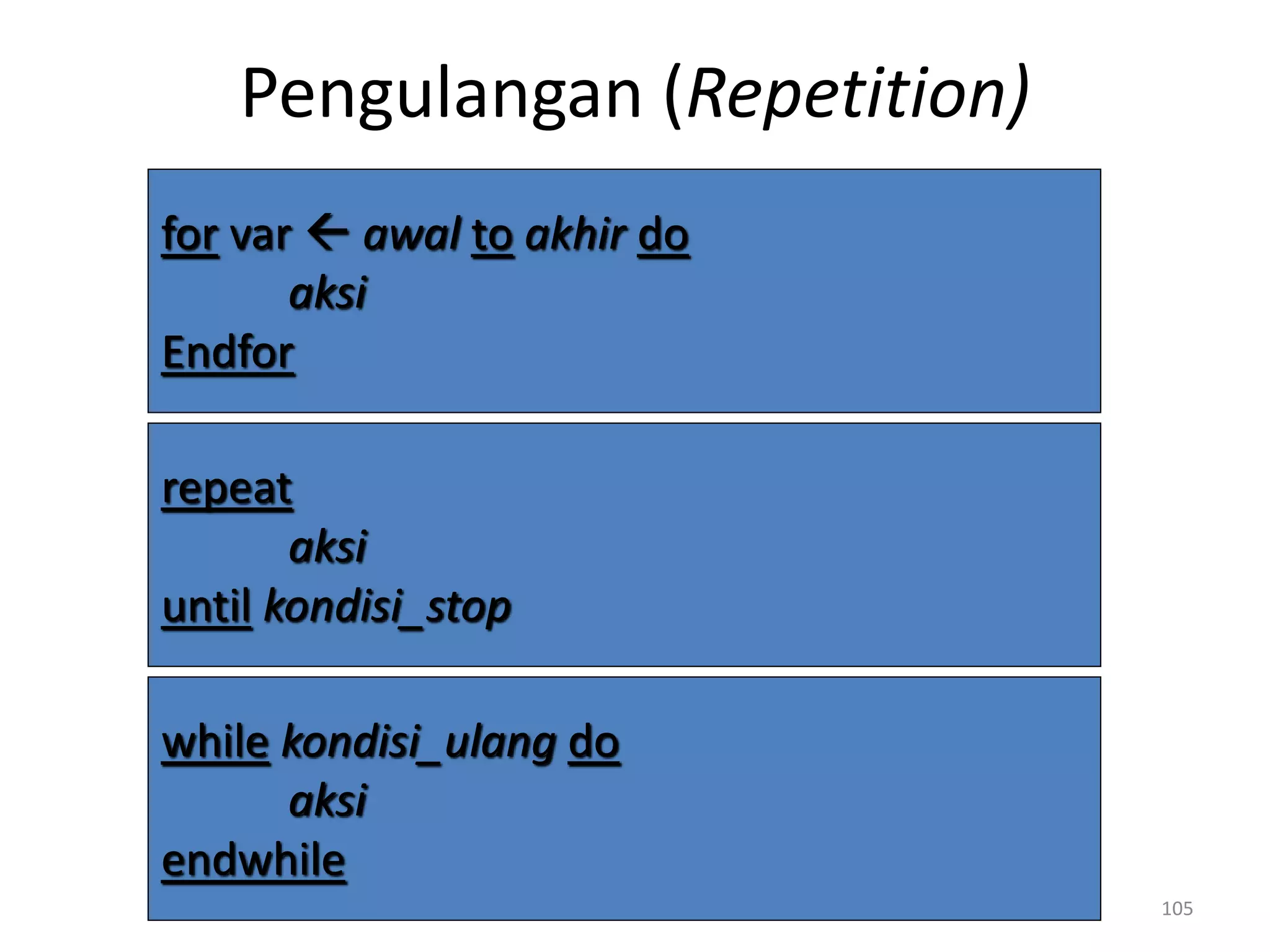

105. Pengulangan (Repetition)
-Alpro 2009- 105
for var  awal to akhir do
aksi
Endfor
repeat
aksi
until kondisi_stop
while kondisi_ulang do
aksi
endwhile

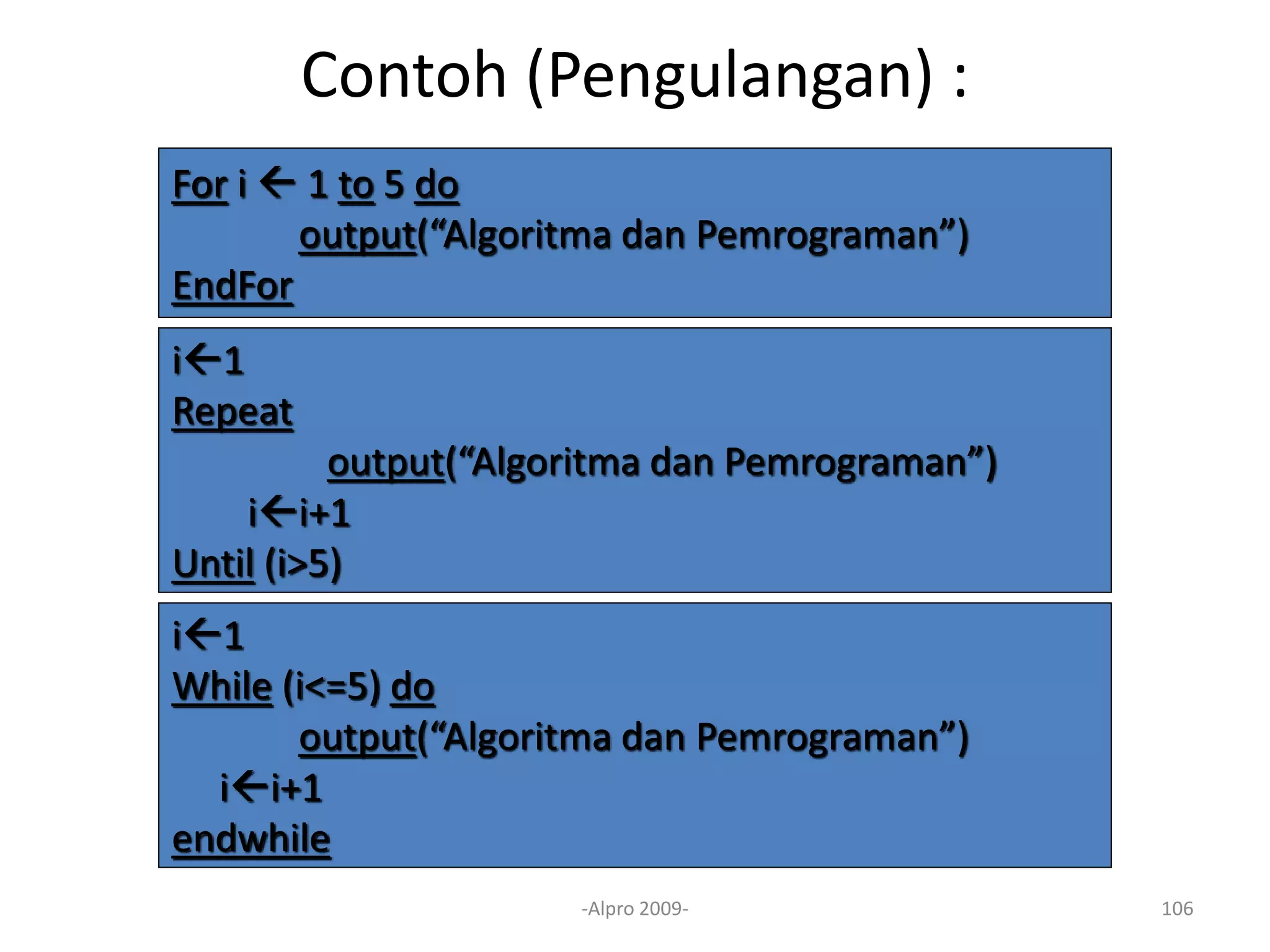

106. Contoh (Pengulangan) :
-Alpro 2009- 106
For i  1 to 5 do
output(“Algoritma dan Pemrograman”)
EndFor
i1
Repeat
output(“Algoritma dan Pemrograman”)
ii+1
Until (i>5)
i1
While (i<=5) do
output(“Algoritma dan Pemrograman”)
ii+1
endwhile

107. Input dan Output
-Alpro 2009- 107
Algoritma Masukkan_data
Kamus data
x : integer
BEGIN
input(x) /*x adalah variabel penampung nilai*/
END.
Algoritma Masukkan_nilai
Kamus data
x : integer
BEGIN
x  5 /*panah ke kiri arah masuknya nilai*/
END.

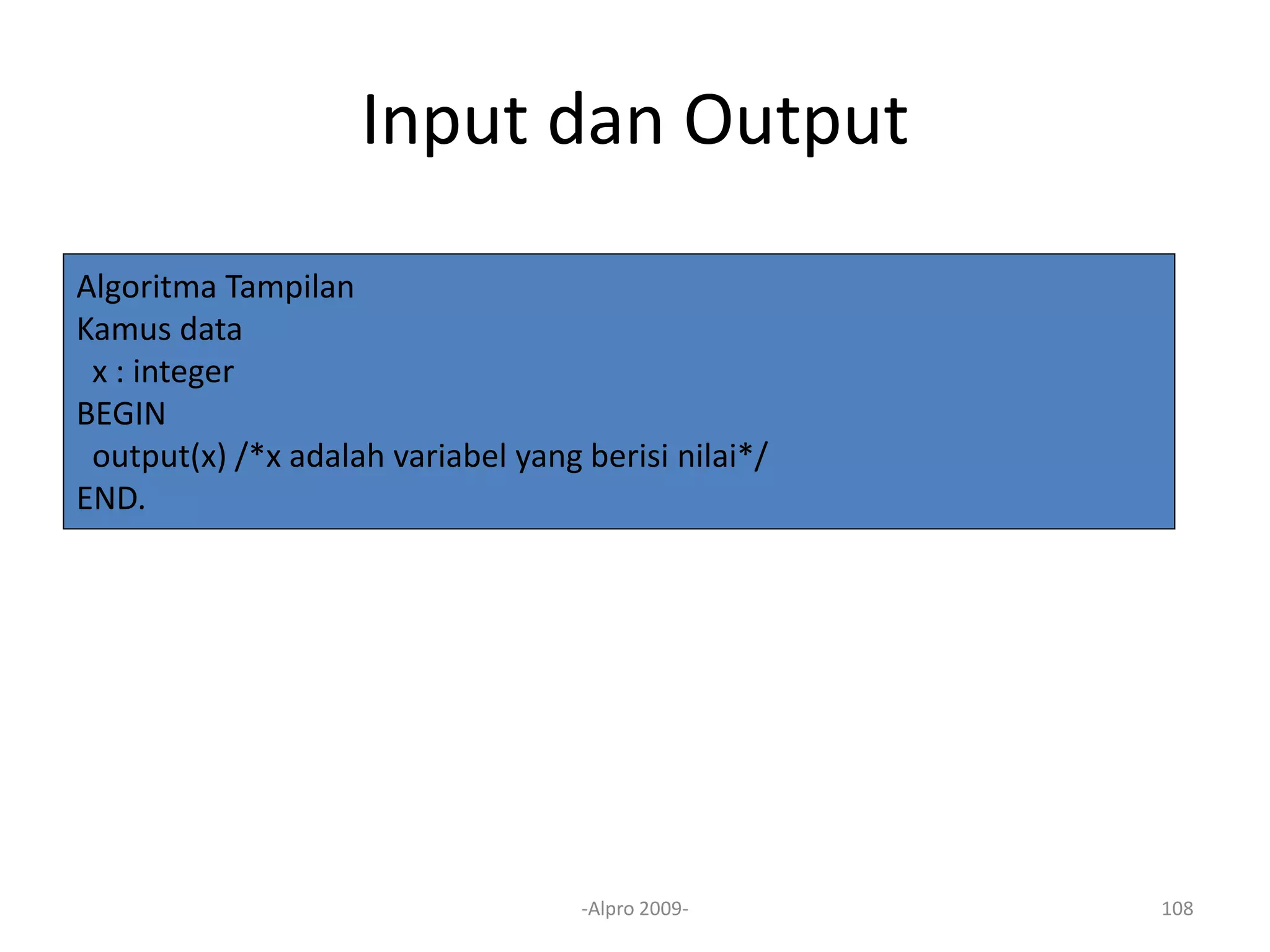

108. Input dan Output
-Alpro 2009- 108
Algoritma Tampilan
Kamus data
x : integer
BEGIN
output(x) /*x adalah variabel yang berisi nilai*/
END.

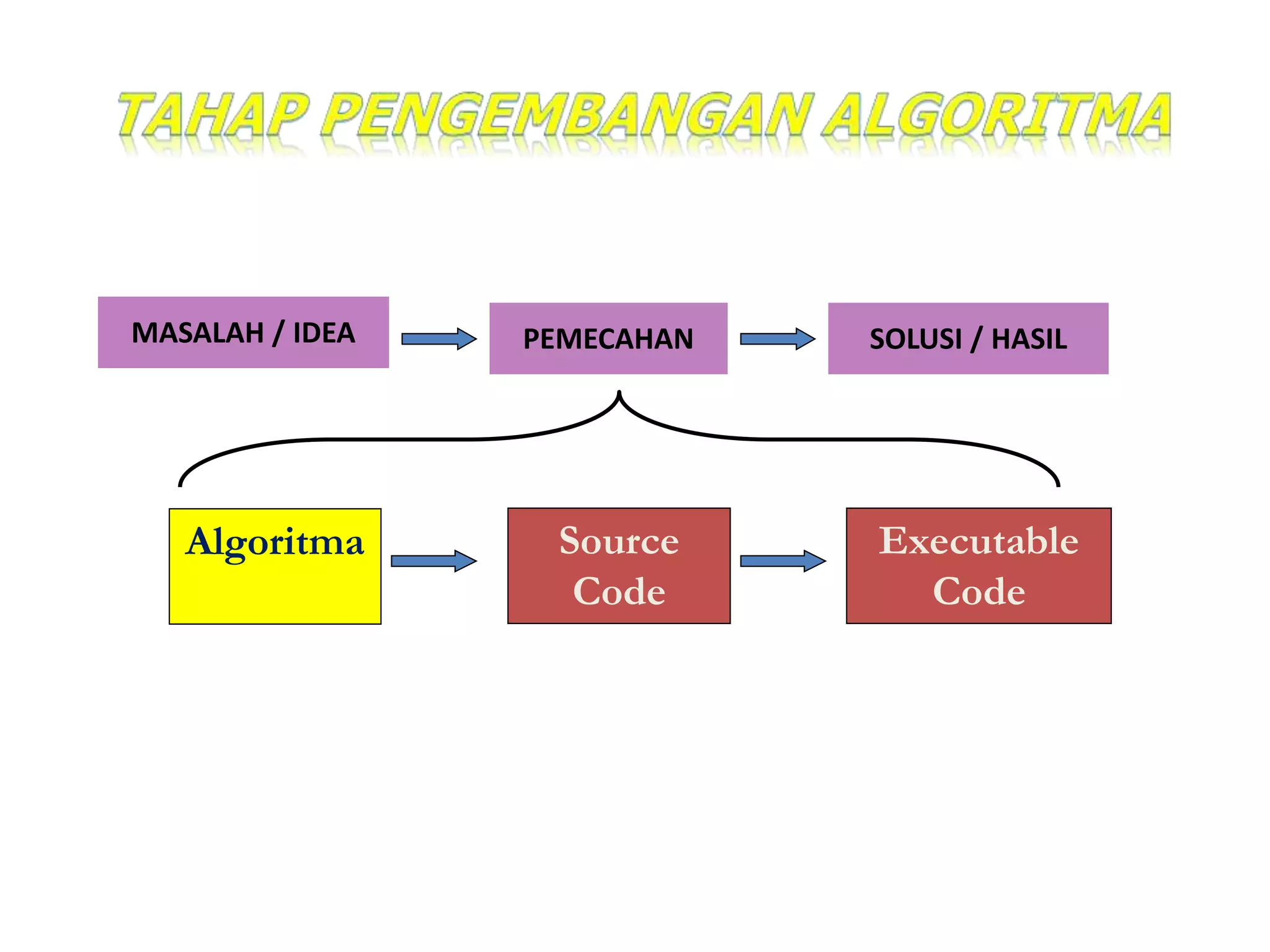

109. MASALAH / IDEA PEMECAHAN SOLUSI / HASIL
Algoritma Source
Code
Executable
Code

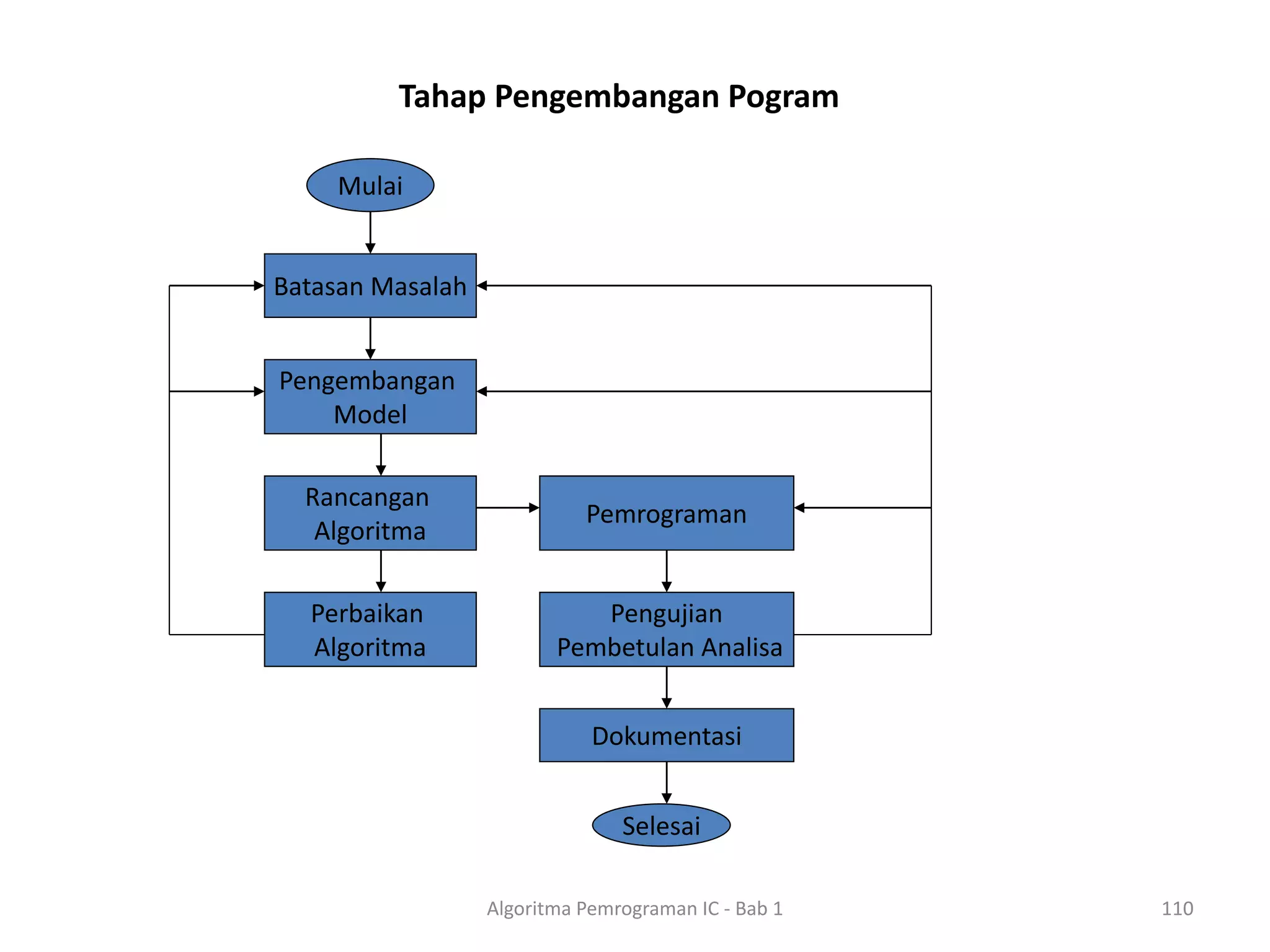

110. Tahap Pengembangan Pogram
Algoritma Pemrograman IC - Bab 1 110
Mulai
Batasan Masalah
Pengembangan
Model
Rancangan
Algoritma
Perbaikan
Algoritma
Pemrograman
Pengujian
Pembetulan Analisa
Dokumentasi
Selesai

111. 111
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI
Y
Y
T
T

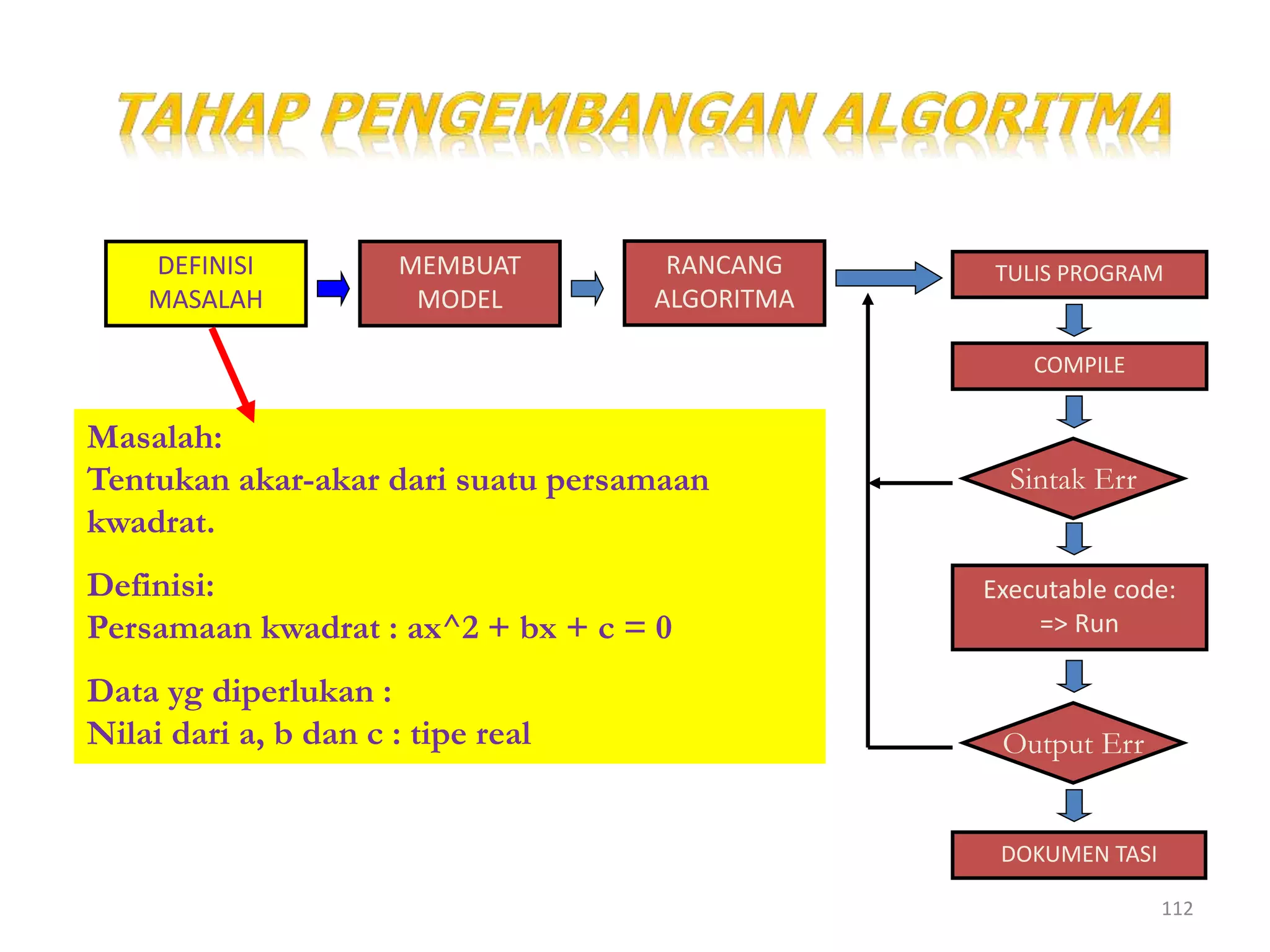

112. 112
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI
Masalah:
Tentukan akar-akar dari suatu persamaan
kwadrat.
Definisi:
Persamaan kwadrat : ax^2 + bx + c = 0
Data yg diperlukan :
Nilai dari a, b dan c : tipe real

113. 113
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI
Model Matematika :
Rumus ABC
x1 = (-b + sqrt(b^2 - 4ac))/2a
x2 = (-b – sqrt(b^2 - 4ac))/2a

114. 114
Start
d = b^2 – 4ac
d < 0
Masukkan a,b,c
Cetak Pesan
“Akar imajiner”
x1=(-b+sqrt(d))/2a
x2 =(-b-sqrt(d))/2a
Cetak : x1, x2
Stop
Y
T
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA

115. 115
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

116. 116
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

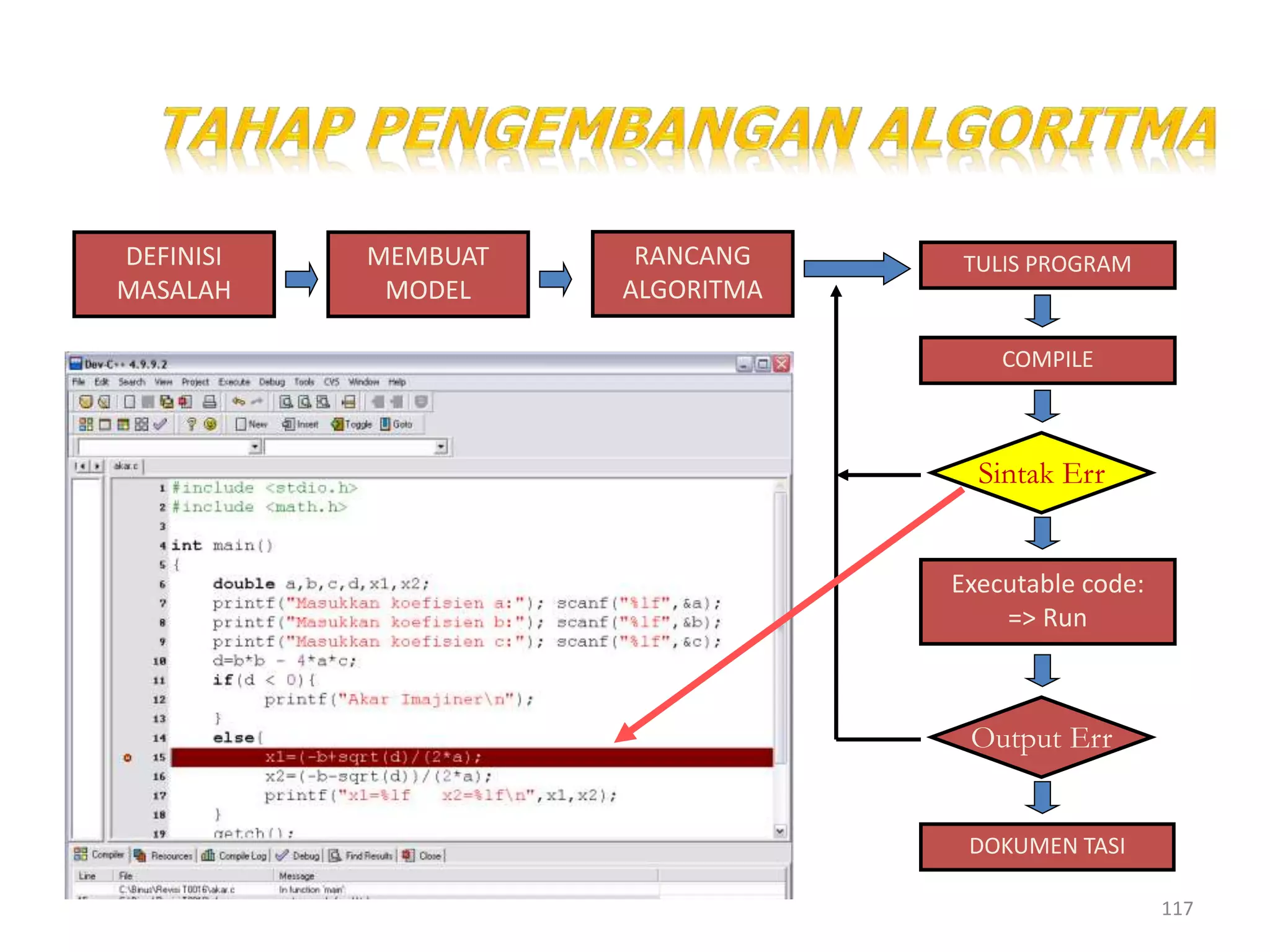

117. 117
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

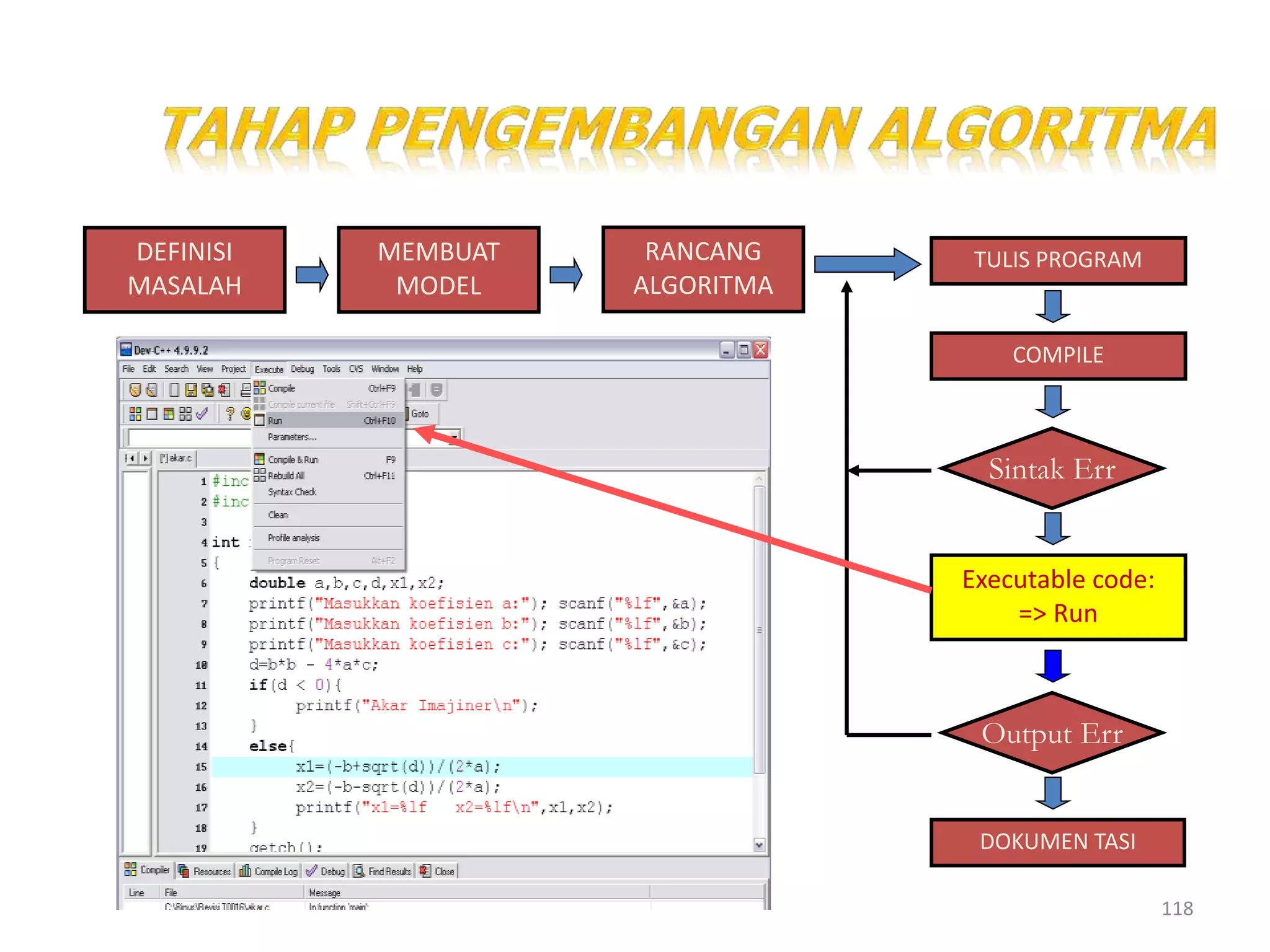

118. 118
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

119. 119
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

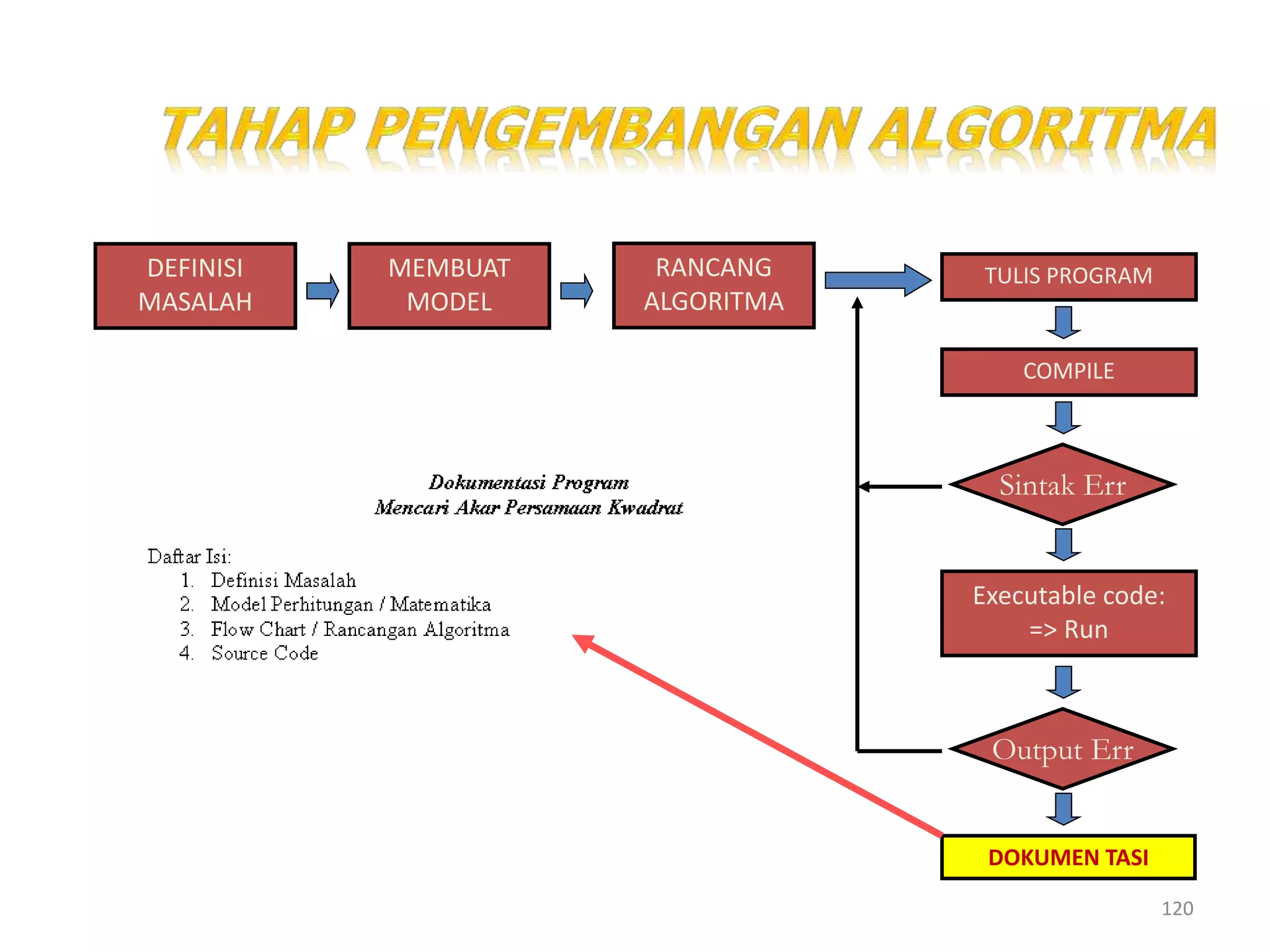

120. 120
DEFINISI
MASALAH
MEMBUAT
MODEL
RANCANG
ALGORITMA
TULIS PROGRAM
COMPILE
Sintak Err
Executable code:
=> Run
Output Err
DOKUMEN TASI

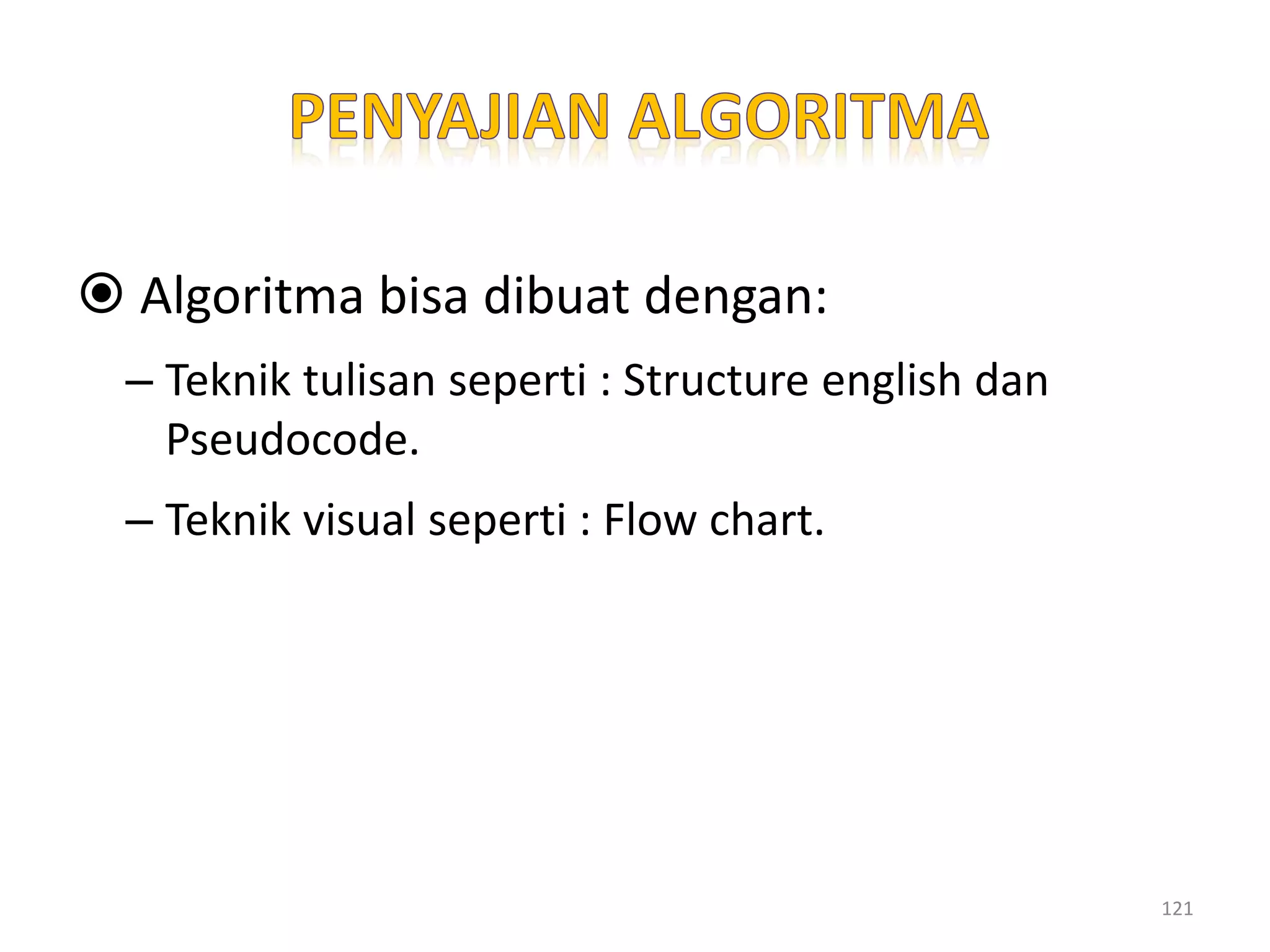

121.  Algoritma bisa dibuat dengan:
– Teknik tulisan seperti : Structure english dan
Pseudocode.
– Teknik visual seperti : Flow chart.
121

122. • Outline dari sebuah program komputer
• Ditulis dalam bahasa Inggris atau Indonesia
sederhana
• Kata kunci (keyword) digunakan untuk menjelaskan
struktur kendali (misalnya: “jika”, “ulangi”,
“sampai”,”if”,”repeat”, “until”)
122

123. Tujuh operasi dasar komputer:
1. Membaca data (Input)
2. Menampilkan data (Output)
3. Melakukan perhitungan aritmetika (Compute)
4. Memberikan nilai ke suatu identifier (Store)
5. Membandingkan dan Memilih (Compare)
6. Melakukan pengulangan (Loop)
7. Procedure dan atau Function
123

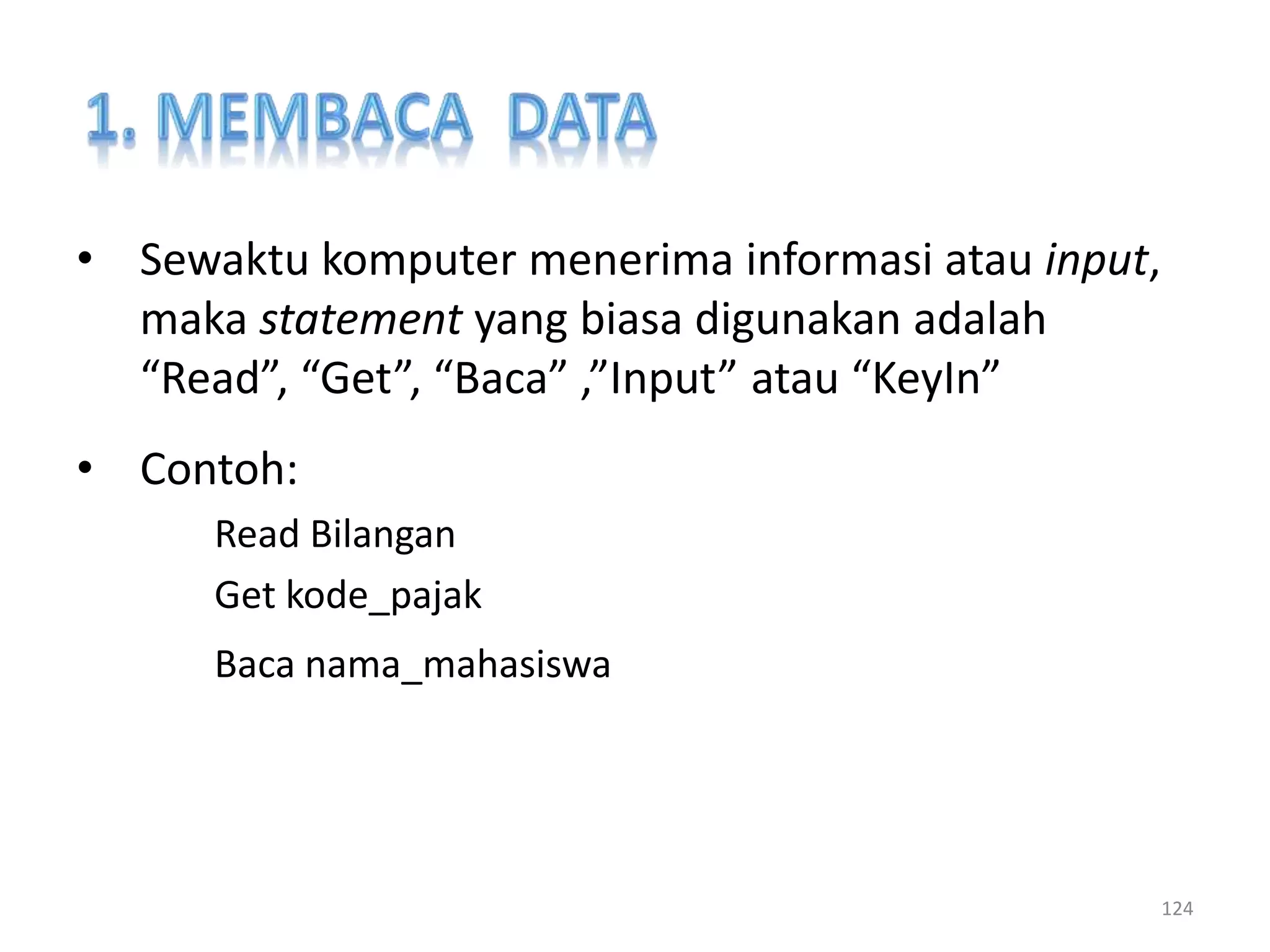

124. • Sewaktu komputer menerima informasi atau input,
maka statement yang biasa digunakan adalah
“Read”, “Get”, “Baca” ,”Input” atau “KeyIn”
• Contoh:
Read Bilangan
Get kode_pajak
Baca nama_mahasiswa
124

125. • Sewaktu komputer menampilkan informasi ataupun
output, maka statement yang biasa digunakan
adalah “Print”, “Write”, “Put”, “Output”, “Display”
ataupun “Cetak”
• Contoh:
Print “Universitas Bina Nusantara”
Cetak “Metode Perancangan Program”
Output Total
125

126.  Untuk melakukan operasi aritmetika digunakan
pseudocode berikut:
+ untuk penjumlahan (add)
- Untuk pengurangan (subtract)
* Untuk perkalian (multiply)
/ Untuk pembagian (divide)
() Untuk kurung
 Statement “Compute”, “Calculate” ataupun “Hitung”
juga dapat digunakan.
 Contoh:
Add number to total
Total = Total + number
126

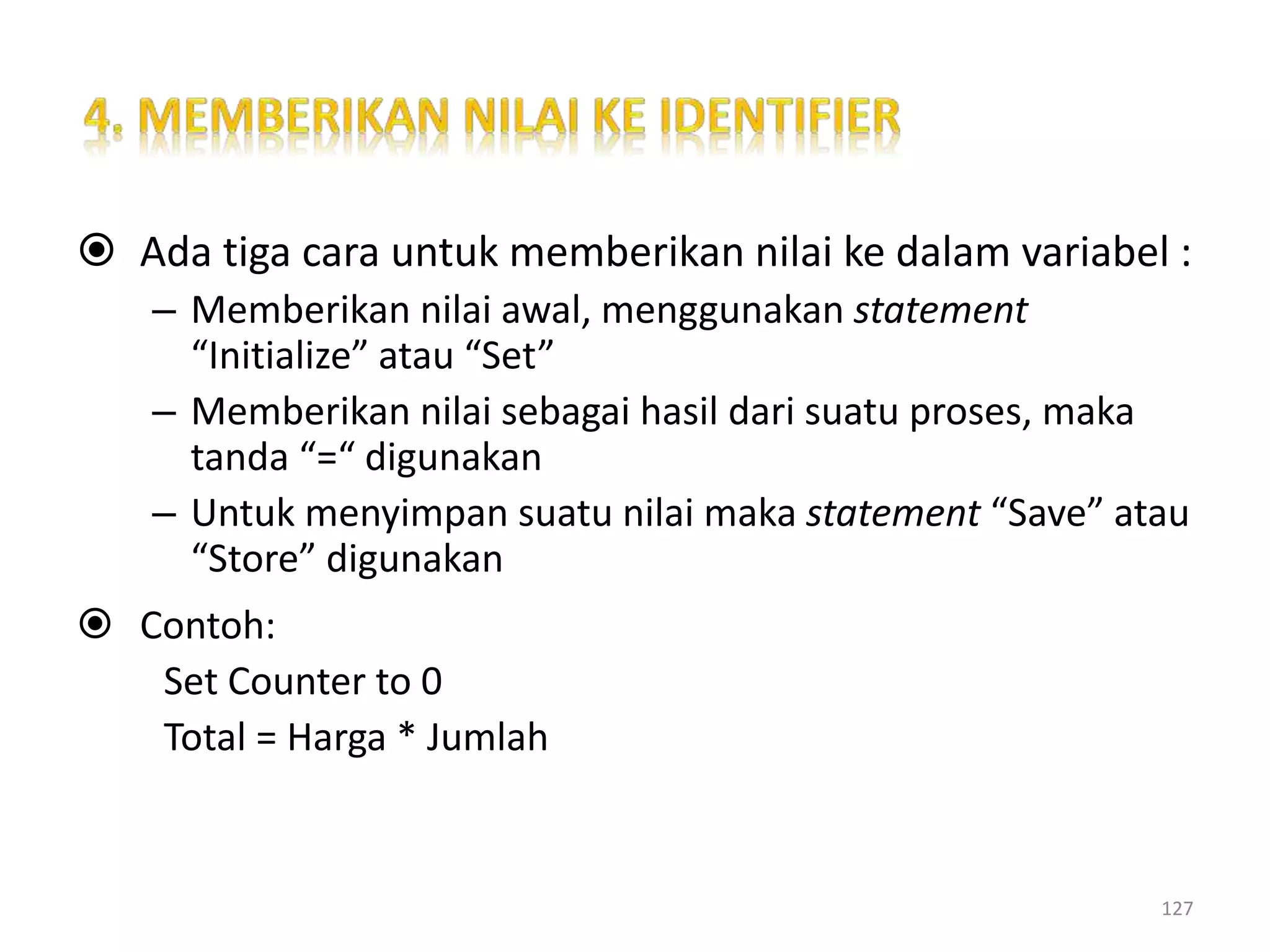

127.  Ada tiga cara untuk memberikan nilai ke dalam variabel :
– Memberikan nilai awal, menggunakan statement
“Initialize” atau “Set”
– Memberikan nilai sebagai hasil dari suatu proses, maka
tanda “=“ digunakan
– Untuk menyimpan suatu nilai maka statement “Save” atau
“Store” digunakan
 Contoh:
Set Counter to 0
Total = Harga * Jumlah
127

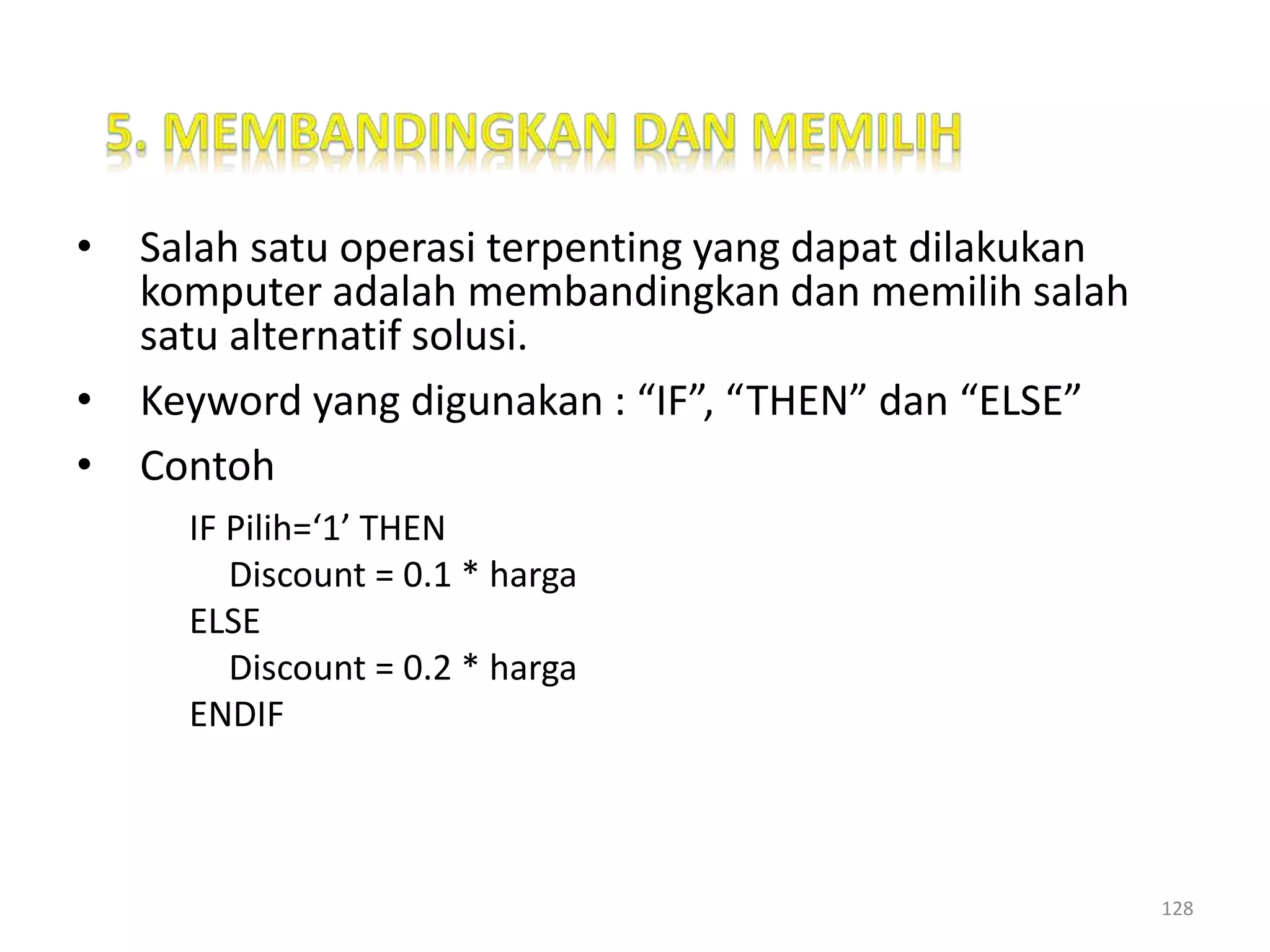

128. • Salah satu operasi terpenting yang dapat dilakukan
komputer adalah membandingkan dan memilih salah
satu alternatif solusi.
• Keyword yang digunakan : “IF”, “THEN” dan “ELSE”
• Contoh
IF Pilih=‘1’ THEN
Discount = 0.1 * harga
ELSE
Discount = 0.2 * harga
ENDIF
128

129. • Jika ada beberapa perintah yang harus diulang, maka
dapat digunakan keyword “DOWHILE” dan “ENDDO”.
• Contoh
DOWHILE bil < 10
cetak bil
bil = bil +1
ENDDO
129

130. Algoritma Menggunakan Kalkulator
Mulai
Nyalakan kalkulator
Kosongkan Kalkulator
Ulangi
Input harga
Tekan tombol Plus (+)
Sampai semua harga diinput
Tampilkan total harga
Matikan kalkulator
Selesai
130

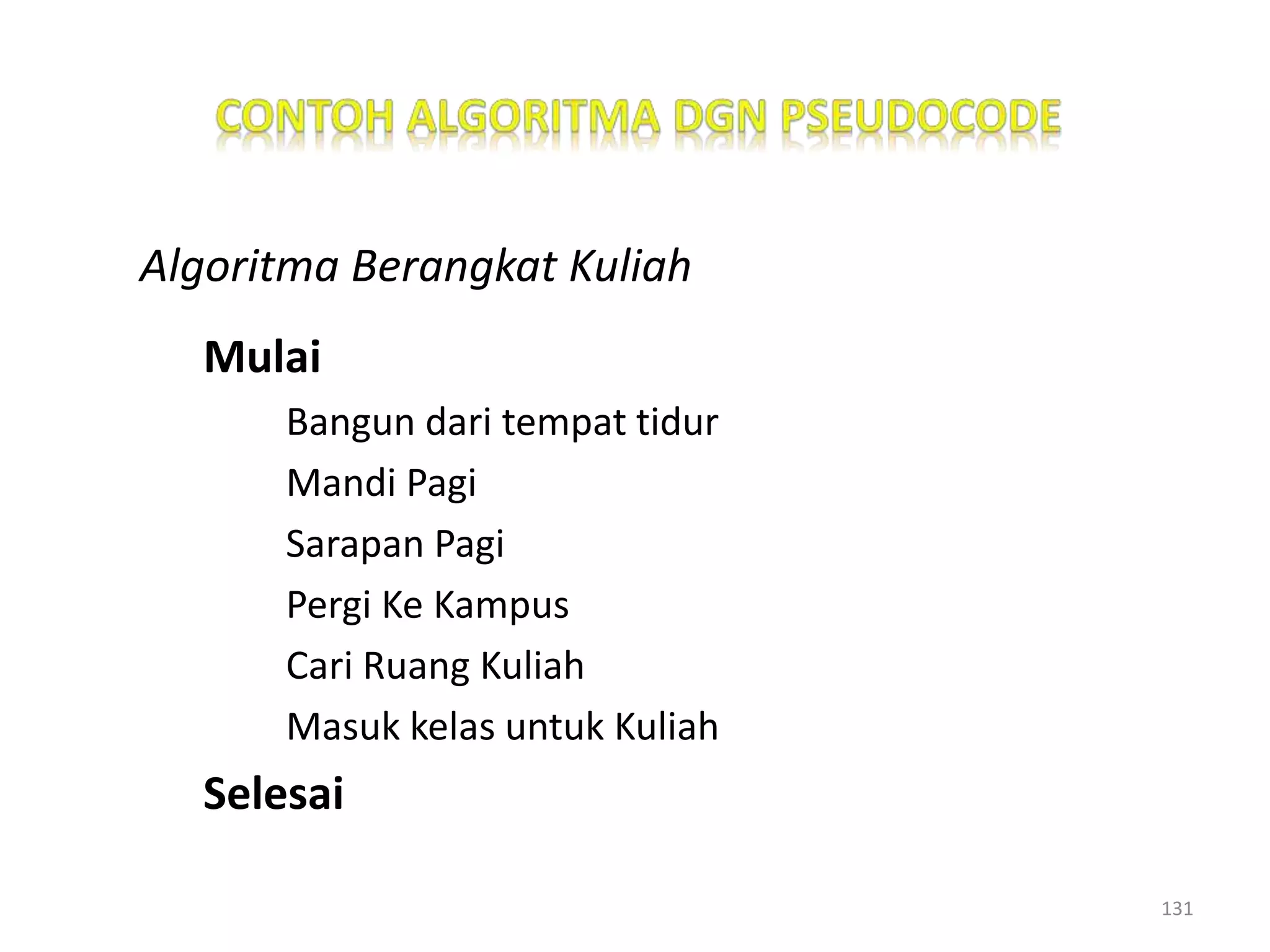

131. Algoritma Berangkat Kuliah
Mulai
Bangun dari tempat tidur
Mandi Pagi
Sarapan Pagi
Pergi Ke Kampus
Cari Ruang Kuliah
Masuk kelas untuk Kuliah
Selesai
131

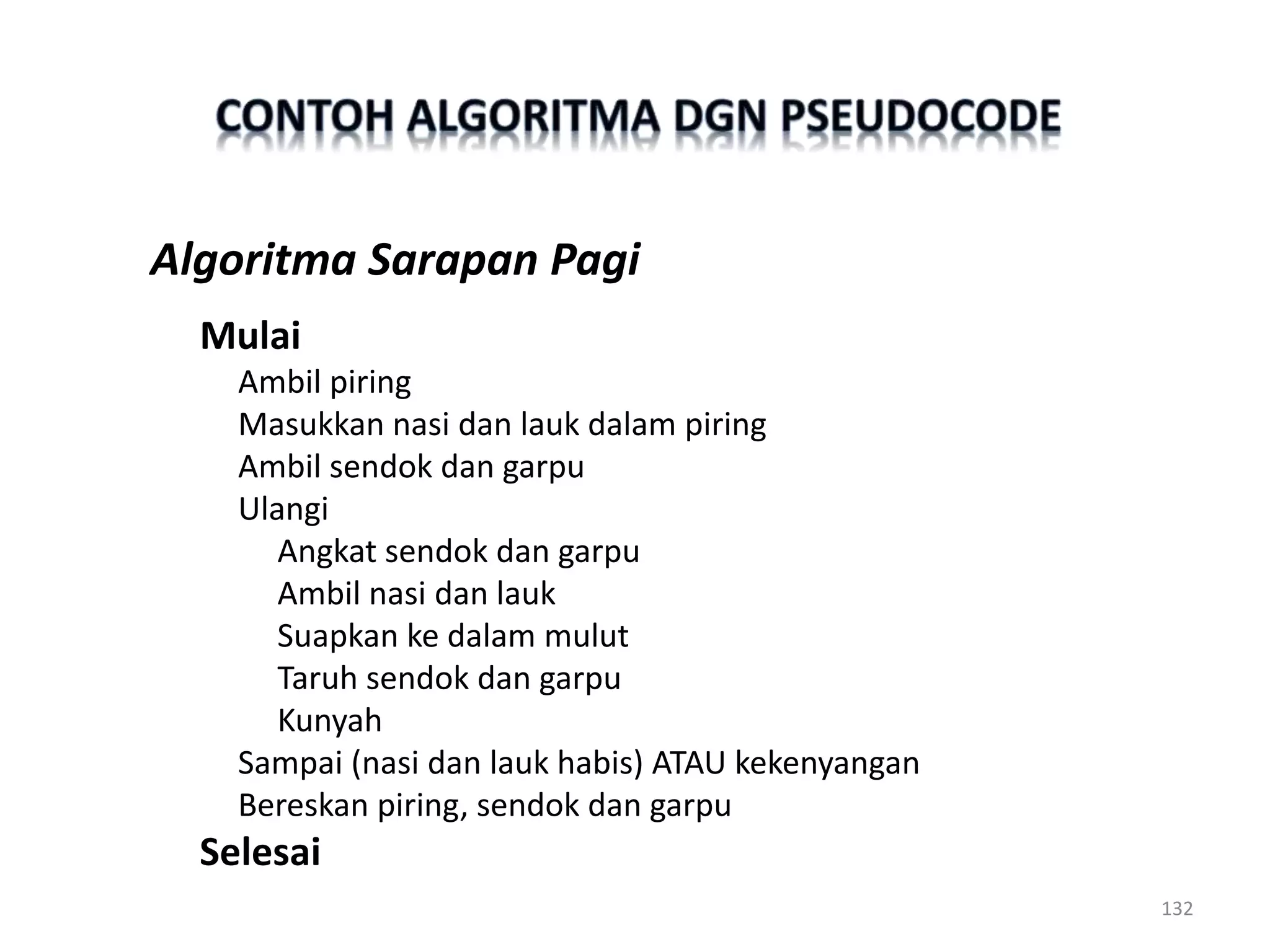

132. Algoritma Sarapan Pagi
Mulai
Ambil piring
Masukkan nasi dan lauk dalam piring
Ambil sendok dan garpu
Ulangi
Angkat sendok dan garpu
Ambil nasi dan lauk
Suapkan ke dalam mulut
Taruh sendok dan garpu
Kunyah
Sampai (nasi dan lauk habis) ATAU kekenyangan
Bereskan piring, sendok dan garpu
Selesai
132

133. 133
Terminator
Proses
Pemilihan
Input/Output
Dokumen
Pengulangan
Arah
Konektor antar
halaman
Konektor

134. • Mempunyai logika yang tepat untuk memecahkan
masalah.
• Menghasilkan output yang benar dalam waktu yang
singkat.
• Ditulis dengan bahasa baku terstruktur sehingga tidak
menimbulkan arti ganda.
• Ditulis dengan format baku sehingga mudah
diimplementasikan kedalam bahasa pemrograman.
• Semua operasi didefinisikan dengan jelas dan berakhir
sesudah sejumlah langkah.
134

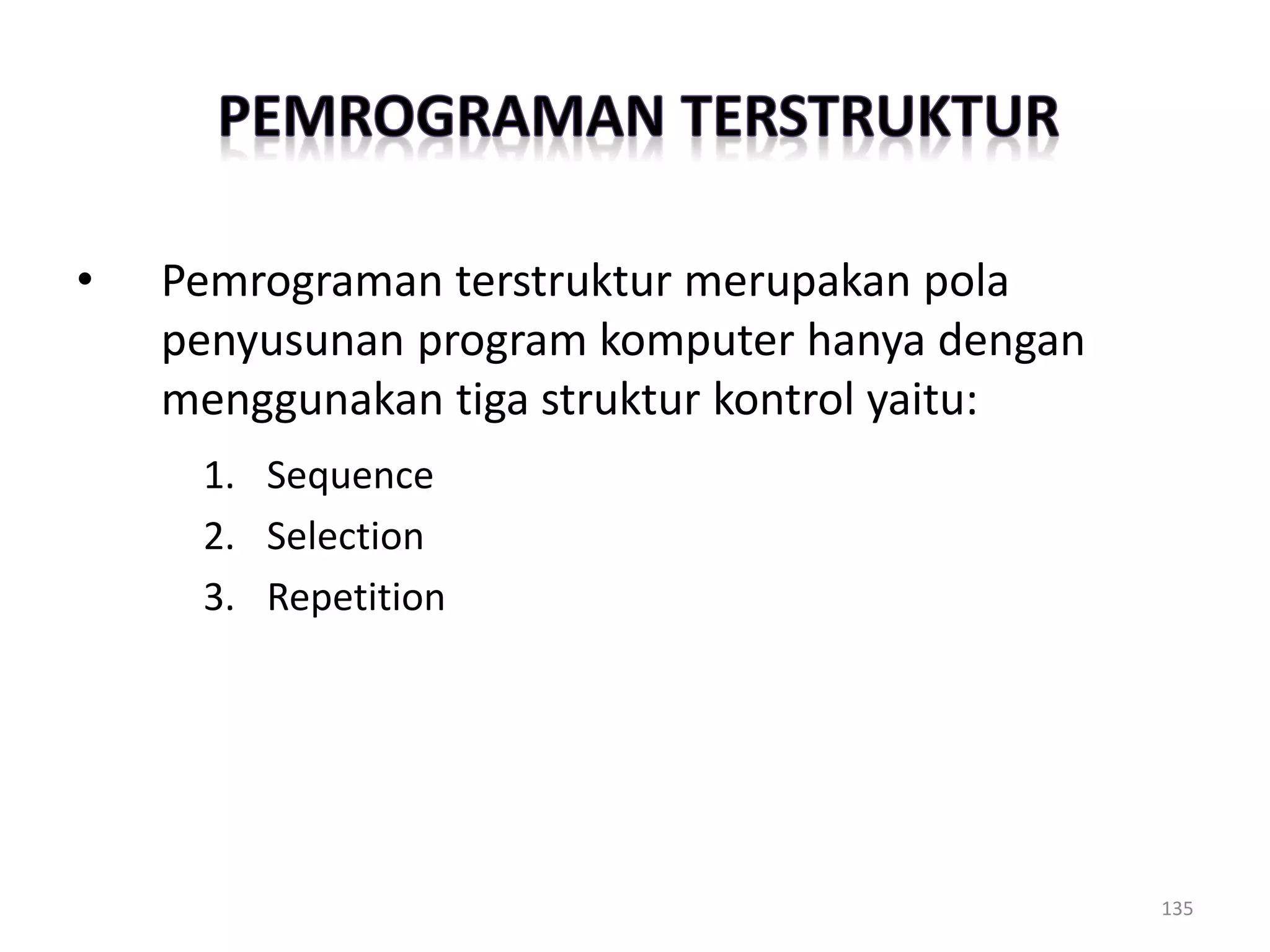

135. • Pemrograman terstruktur merupakan pola
penyusunan program komputer hanya dengan
menggunakan tiga struktur kontrol yaitu:
1. Sequence
2. Selection
3. Repetition
135

136. • Sequence merupakan urutan pengerjaan dari
perintah/statement pertama sampai dengan
perintah/statement terakhir.
• Umumnya bahasa pemrograman mempunyai
sequence (urutan pengerjaan dari perintah /
statement ) mulai dari atas ke bawah dan dari kiri ke
kanan.
• Top-down
136

137. Contoh Sequence
 Contoh:
Cetak “Jumlah Mahasiswa”
Set Jumlah to 49
Cetak “Tambahan mahasiswa baru”
Baca mhs_baru
Jumlah = Jumlah + mhs_baru
Cetak “Jumlah Mahasiswa”
Cetak jumlah
 Penjelasan
– Urutan pengerjaan adalah mulai dari urutan pertama sampai dengan
urutan terakhir, jika mhs_baru diisi dengan 2, maka jumlah yang
tercetak adalah 51
137

138. • Struktur Kontrol Selection adalah penggambaran
sebuah kondisi dan pilihan diantara dua aksi.
• Statement Pertama akan dikerjakan jika kondisi
bernilai benar, jika tidak maka akan mengerjakan
perintah setelah keyword “else” (jika ada).
138

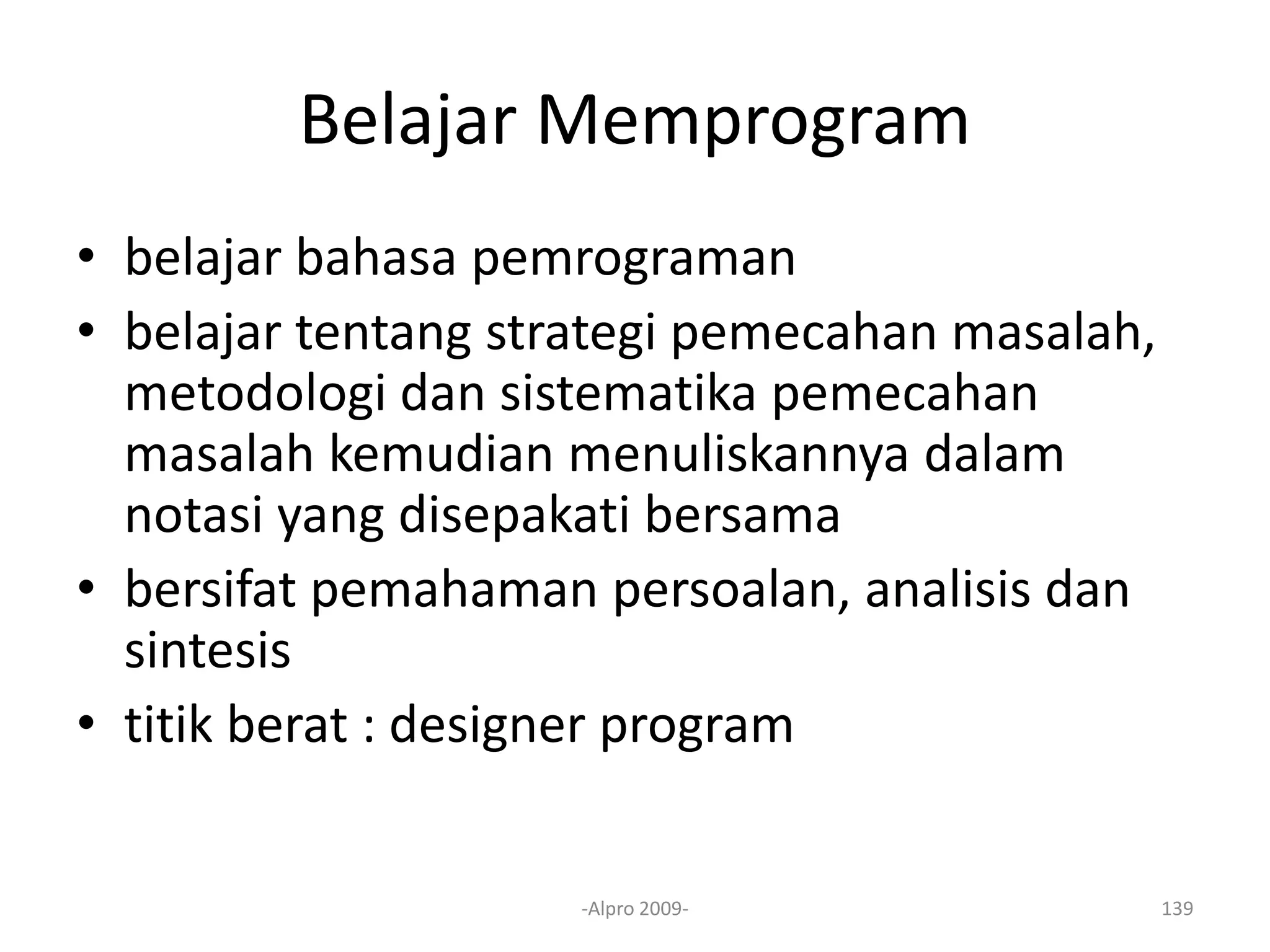

139. Belajar Memprogram
• belajar bahasa pemrograman
• belajar tentang strategi pemecahan masalah,
metodologi dan sistematika pemecahan
masalah kemudian menuliskannya dalam
notasi yang disepakati bersama
• bersifat pemahaman persoalan, analisis dan
sintesis
• titik berat : designer program
-Alpro 2009- 139

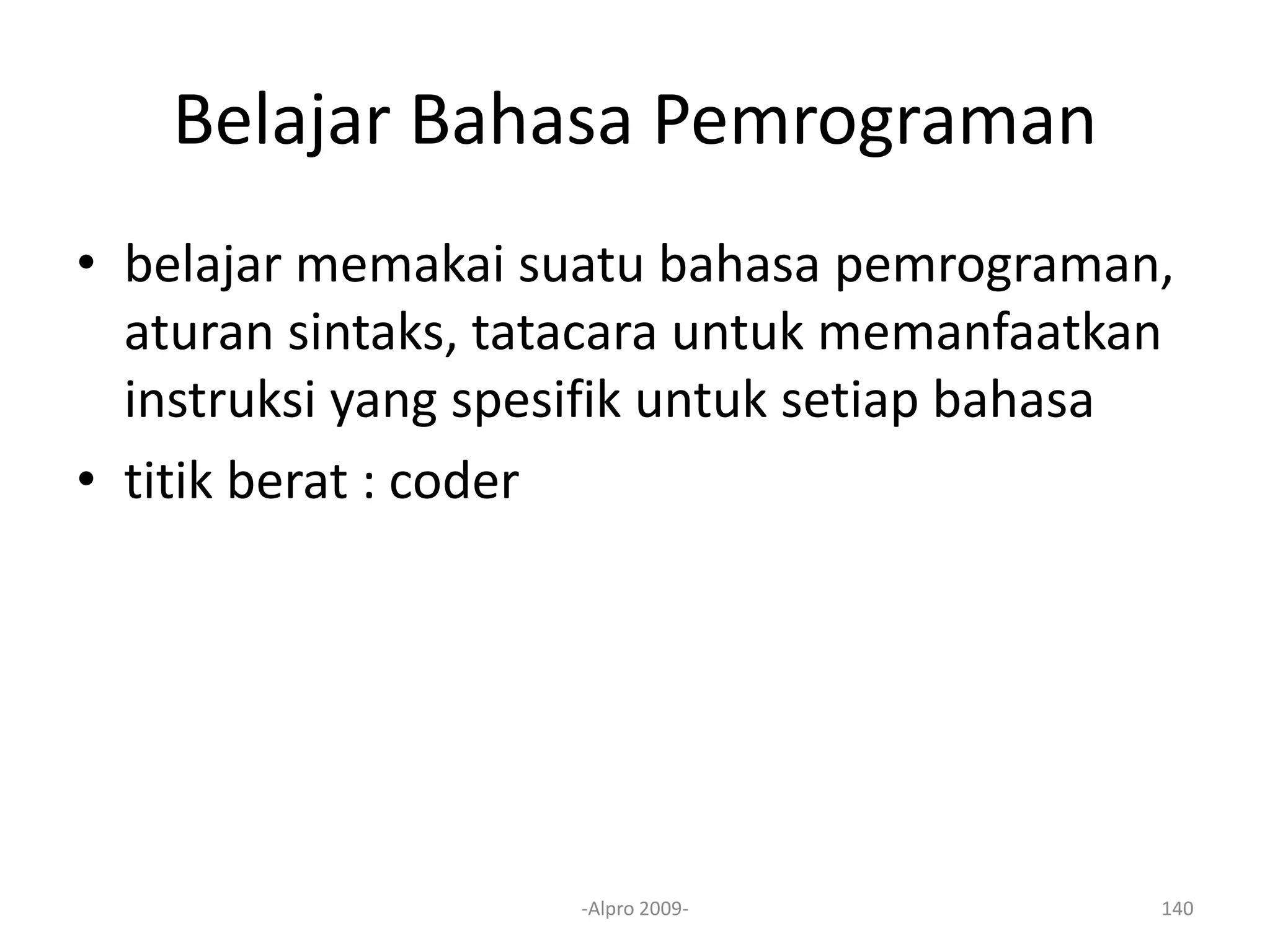

140. Belajar Bahasa Pemrograman
• belajar memakai suatu bahasa pemrograman,
aturan sintaks, tatacara untuk memanfaatkan
instruksi yang spesifik untuk setiap bahasa
• titik berat : coder
-Alpro 2009- 140

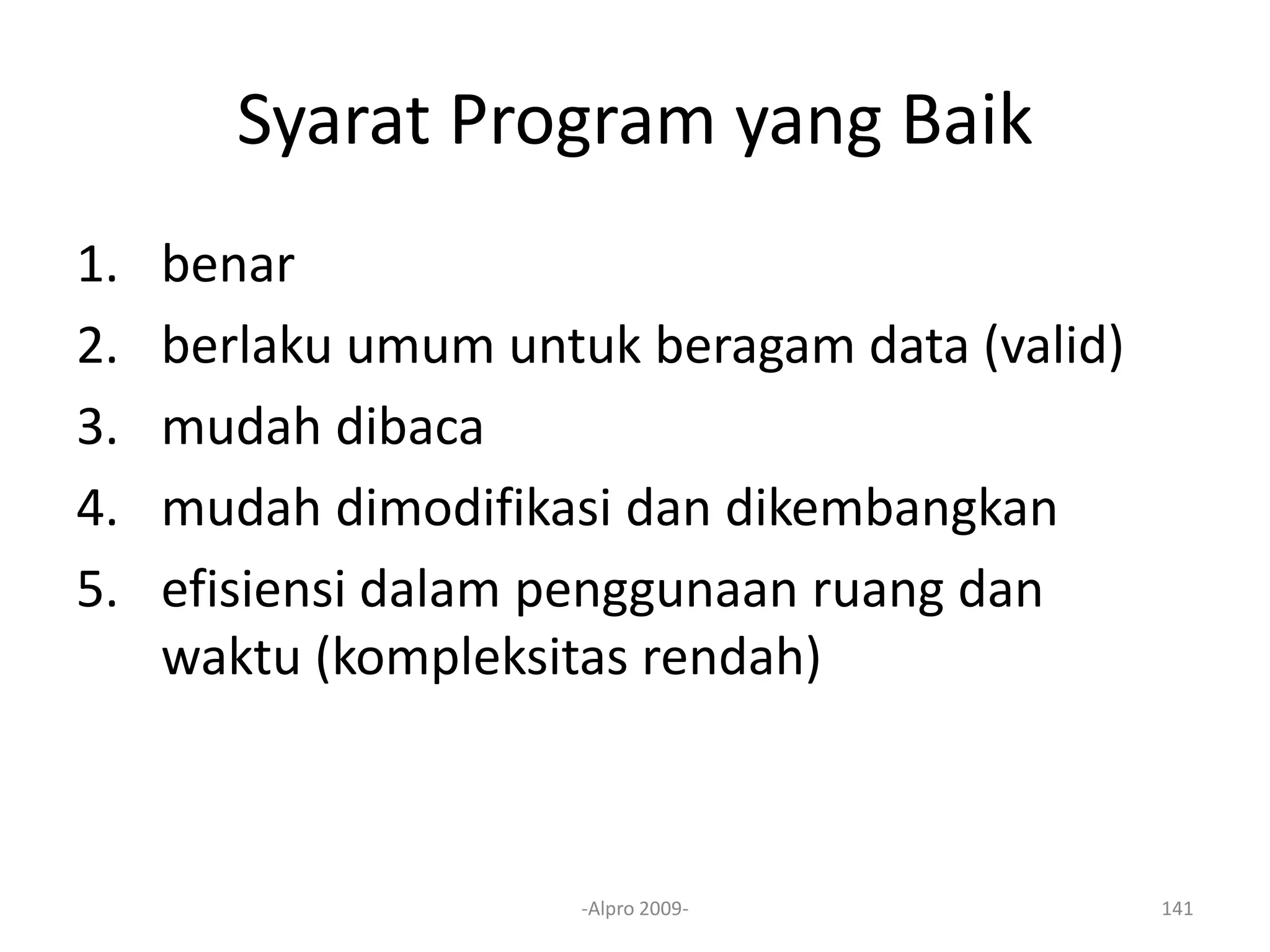

141. Syarat Program yang Baik
1. benar
2. berlaku umum untuk beragam data (valid)
3. mudah dibaca
4. mudah dimodifikasi dan dikembangkan
5. efisiensi dalam penggunaan ruang dan
waktu (kompleksitas rendah)
-Alpro 2009- 141

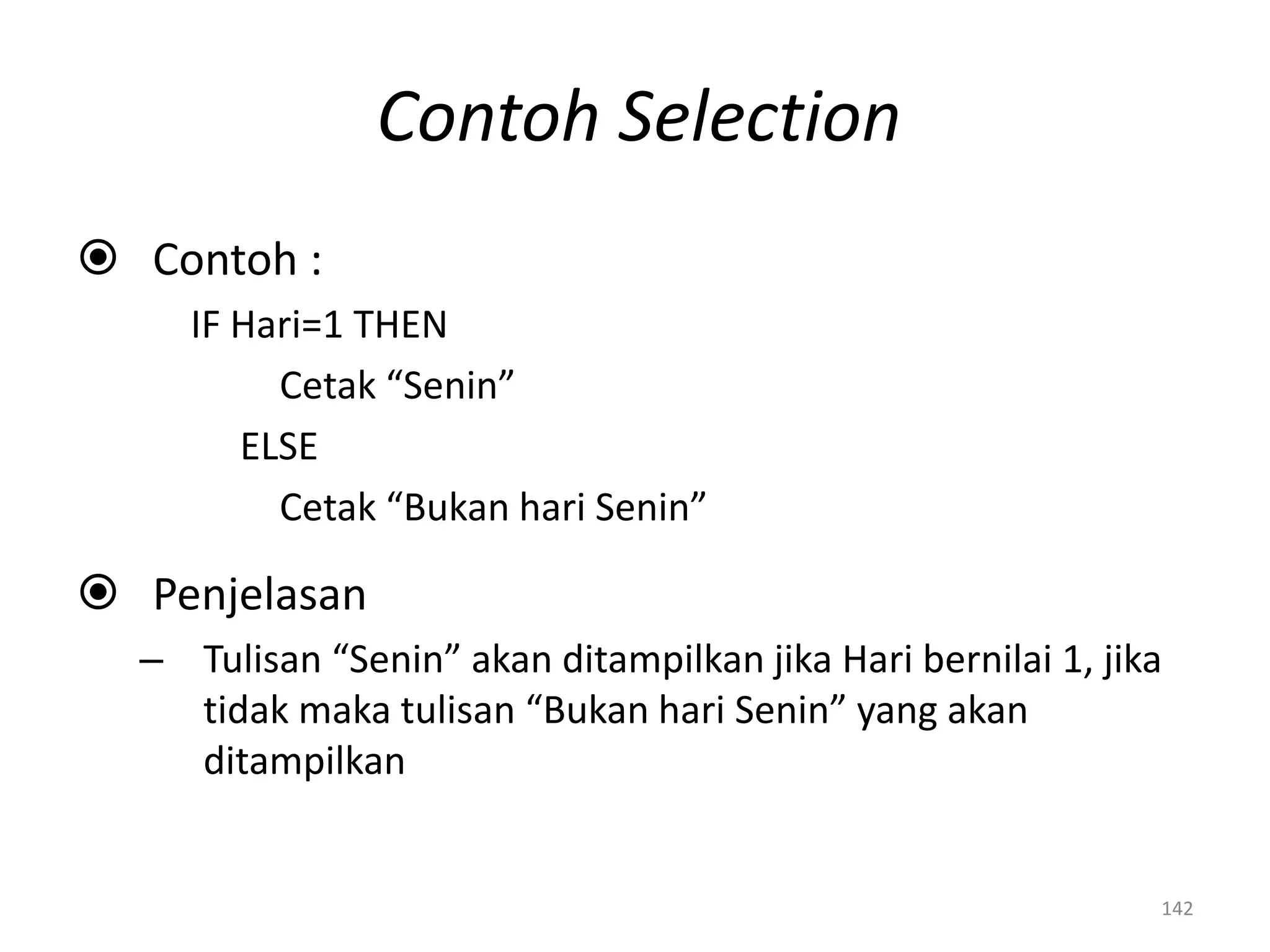

142. Contoh Selection
 Contoh :
IF Hari=1 THEN
Cetak “Senin”
ELSE
Cetak “Bukan hari Senin”
 Penjelasan
– Tulisan “Senin” akan ditampilkan jika Hari bernilai 1, jika
tidak maka tulisan “Bukan hari Senin” yang akan
ditampilkan
142

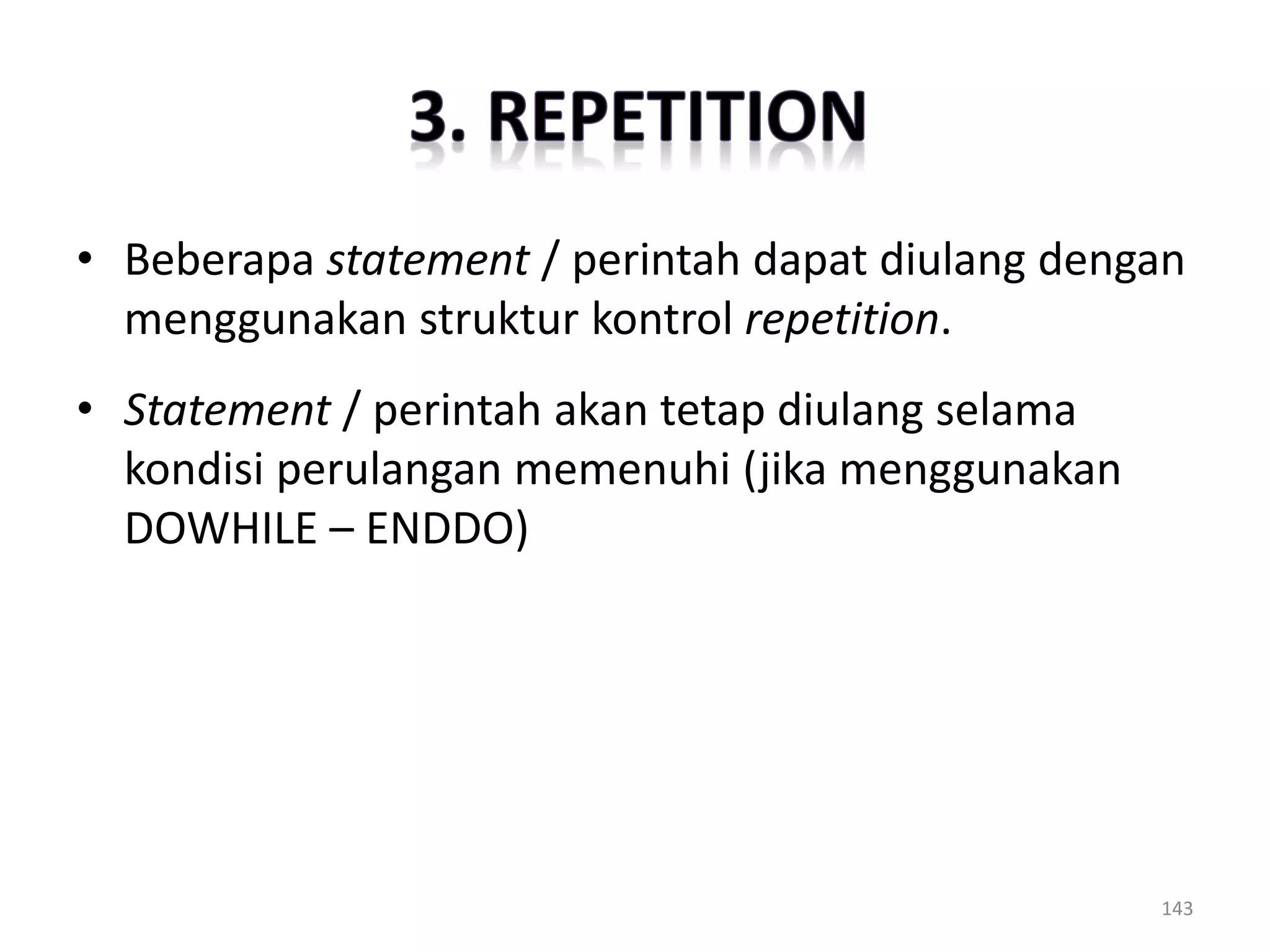

143. • Beberapa statement / perintah dapat diulang dengan
menggunakan struktur kontrol repetition.
• Statement / perintah akan tetap diulang selama
kondisi perulangan memenuhi (jika menggunakan
DOWHILE – ENDDO)
143

144. Contoh Repetition
 Contoh:
Bintang = 0
DOWHILE bintang < 5
Cetak bintang
bintang = bintang + 1
ENDDO
 Penjelasan:
– Pertama kali bintang akan diisi dengan 0, setelah itu isi dari
bintang akan dicetak sebanyak lima kali, sehingga tampilannya
akan sebagai berikut:
0 1 2 3 4
144

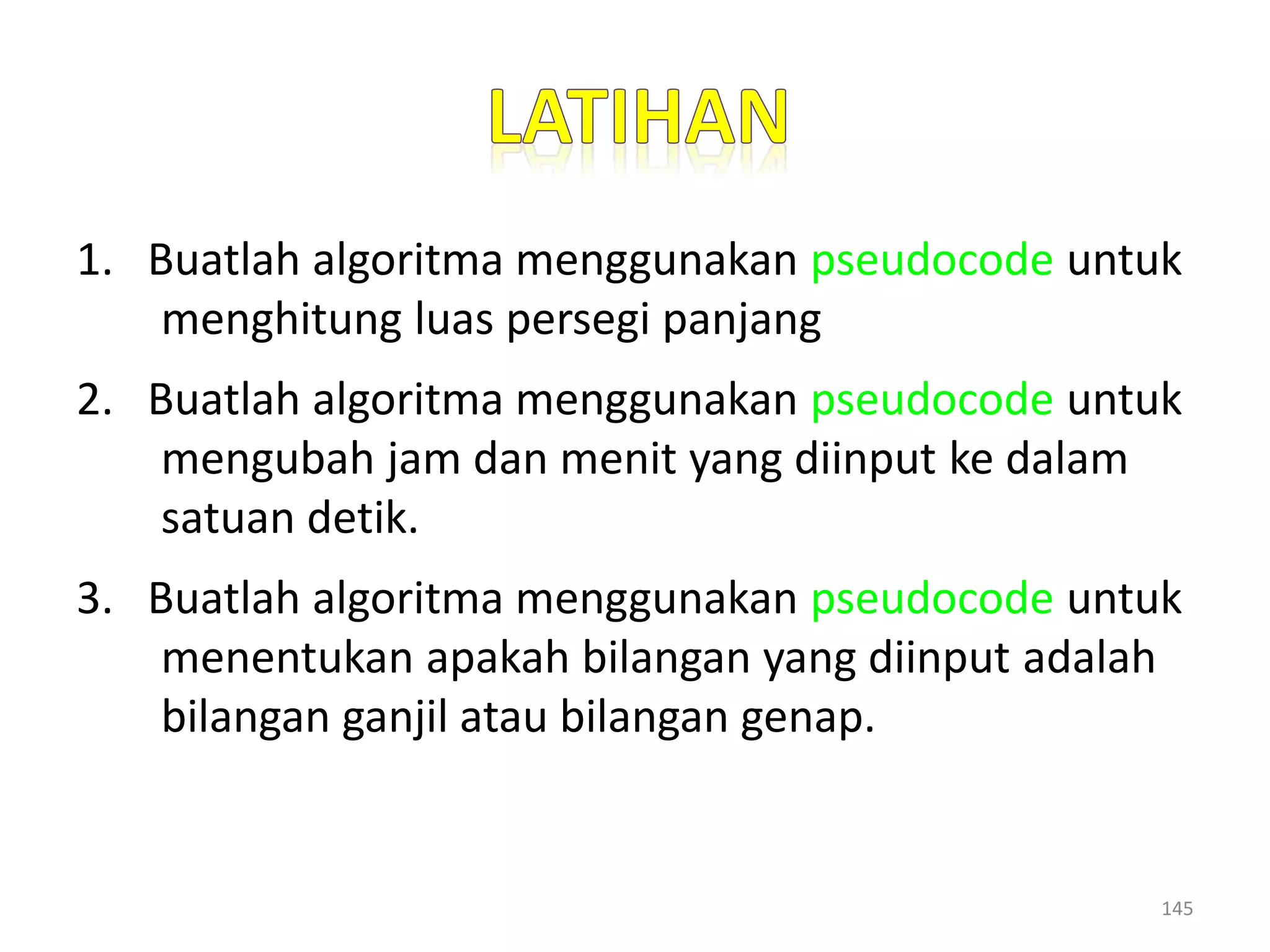

145. 1. Buatlah algoritma menggunakan pseudocode untuk
menghitung luas persegi panjang
2. Buatlah algoritma menggunakan pseudocode untuk
mengubah jam dan menit yang diinput ke dalam
satuan detik.
3. Buatlah algoritma menggunakan pseudocode untuk
menentukan apakah bilangan yang diinput adalah
bilangan ganjil atau bilangan genap.
145

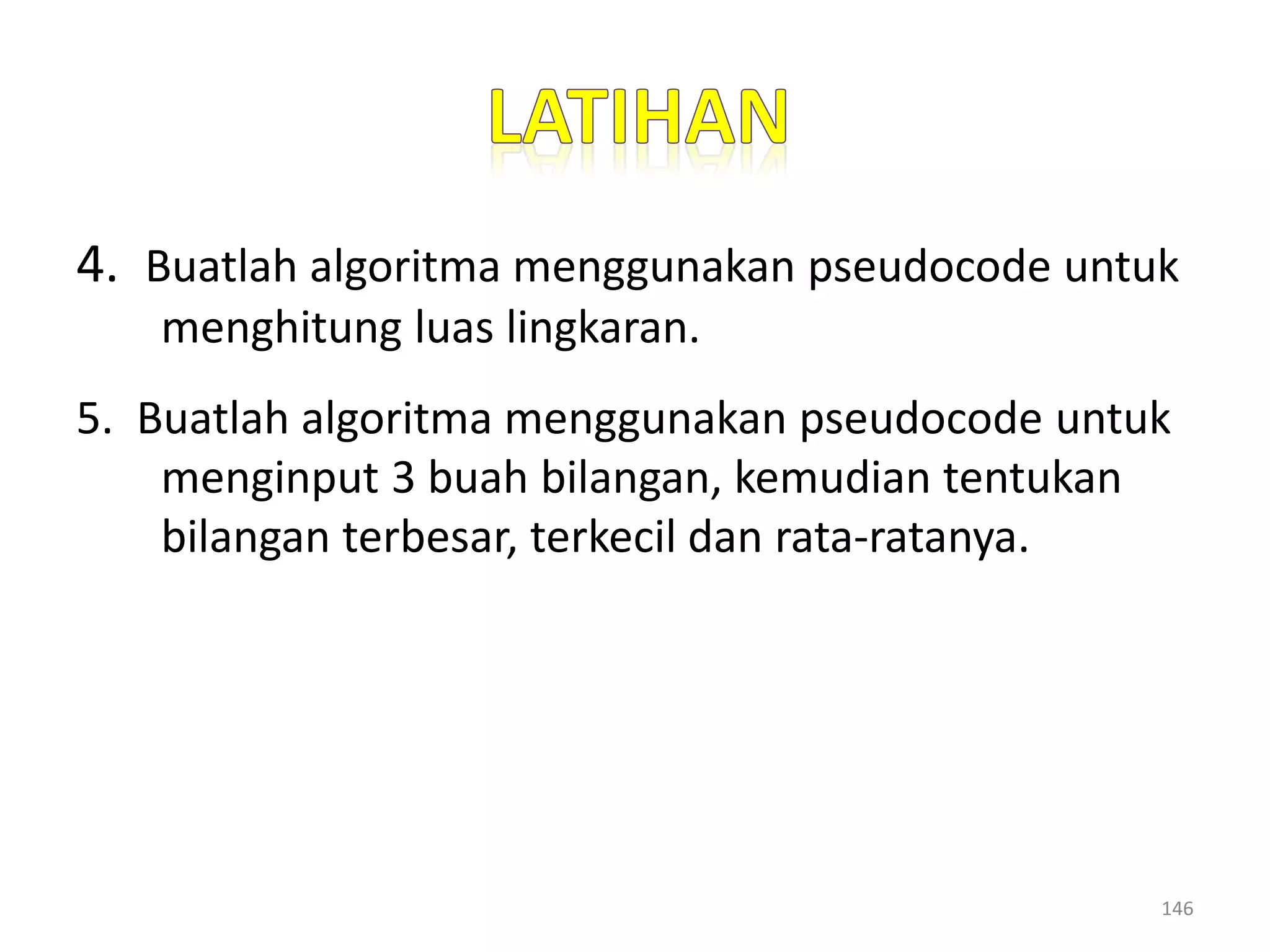

146. 4. Buatlah algoritma menggunakan pseudocode untuk
menghitung luas lingkaran.
5. Buatlah algoritma menggunakan pseudocode untuk
menginput 3 buah bilangan, kemudian tentukan
bilangan terbesar, terkecil dan rata-ratanya.
146

147. SEKIAN
TERIMA KASIH
