Dokumen ini memberikan penjelasan tentang fungsi extrude pada Corel Draw untuk memberikan efek 3D pada objek dan teks. Langkah-langkahnya meliputi pembuatan objek, penggabungan, pemisahan, penambahan warna dan tekstur, serta pengaturan sudut untuk mendapatkan efek kedalaman dan perspektif.

1. Mengolah Gambar
Menggunakan Corel Draw
Rudi Fanani
WA/Sms/Telegram: 0858 4212 1990
idurinanaf@gmail.com
m.rudifanani@ymail.com
http://rudifanani.wordpress.com/
STAIN Pekalongan
2016

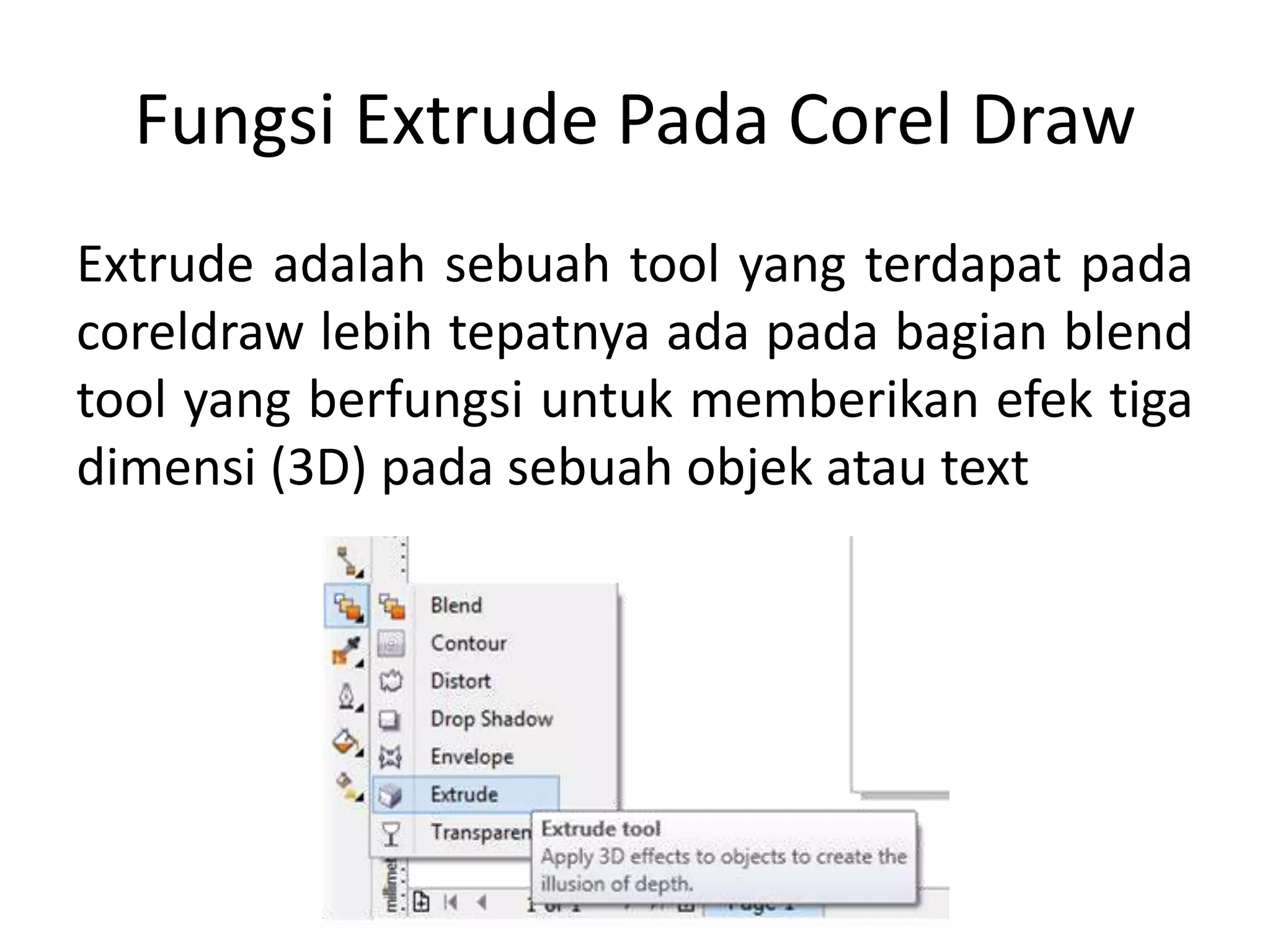

2. Fungsi Extrude Pada Corel Draw
Extrude adalah sebuah tool yang terdapat pada
coreldraw lebih tepatnya ada pada bagian blend
tool yang berfungsi untuk memberikan efek tiga
dimensi (3D) pada sebuah objek atau text

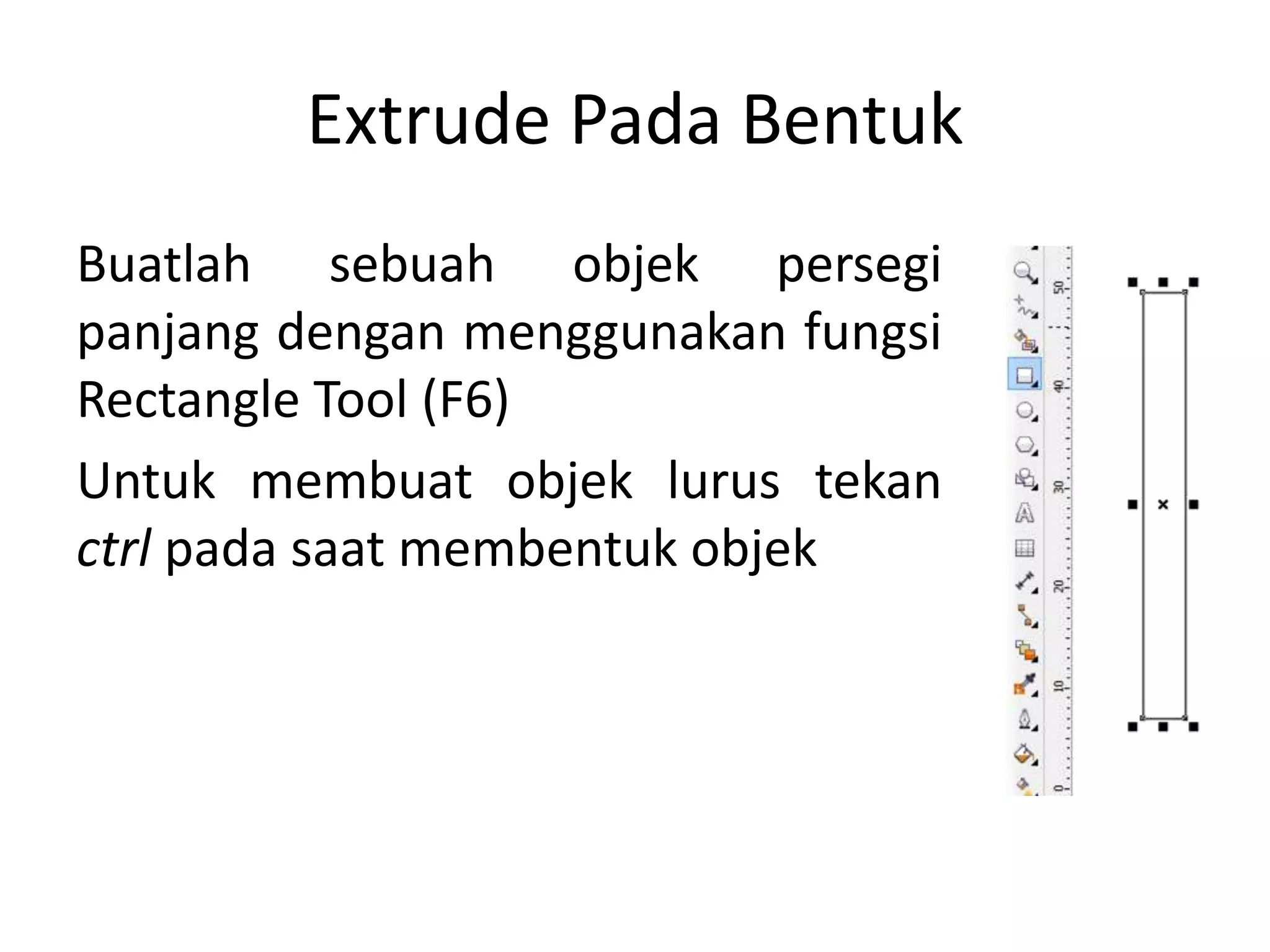

3. Extrude Pada Bentuk
Buatlah sebuah objek persegi
panjang dengan menggunakan fungsi
Rectangle Tool (F6)
Untuk membuat objek lurus tekan
ctrl pada saat membentuk objek

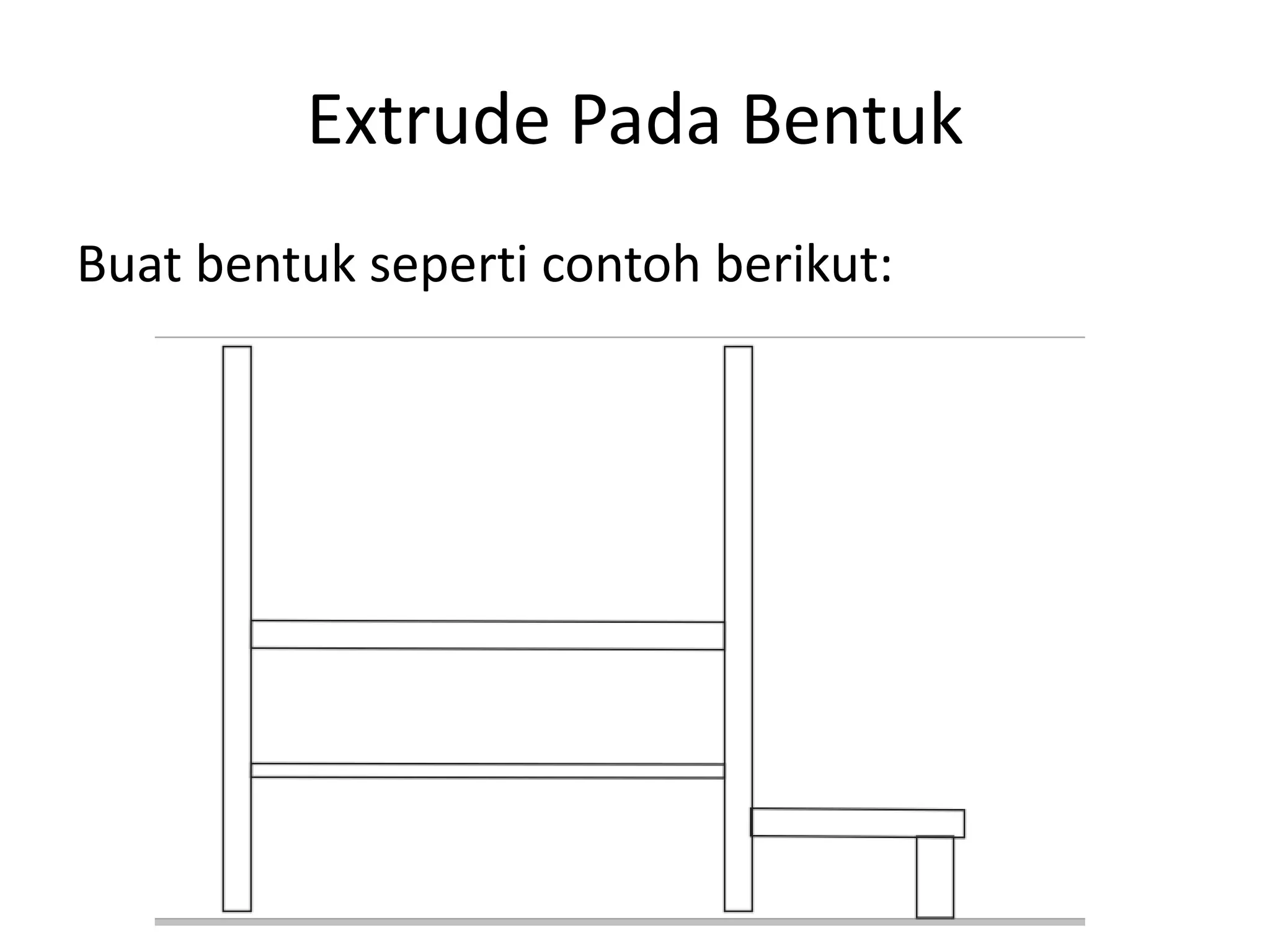

4. Extrude Pada Bentuk
Buat bentuk seperti contoh berikut:

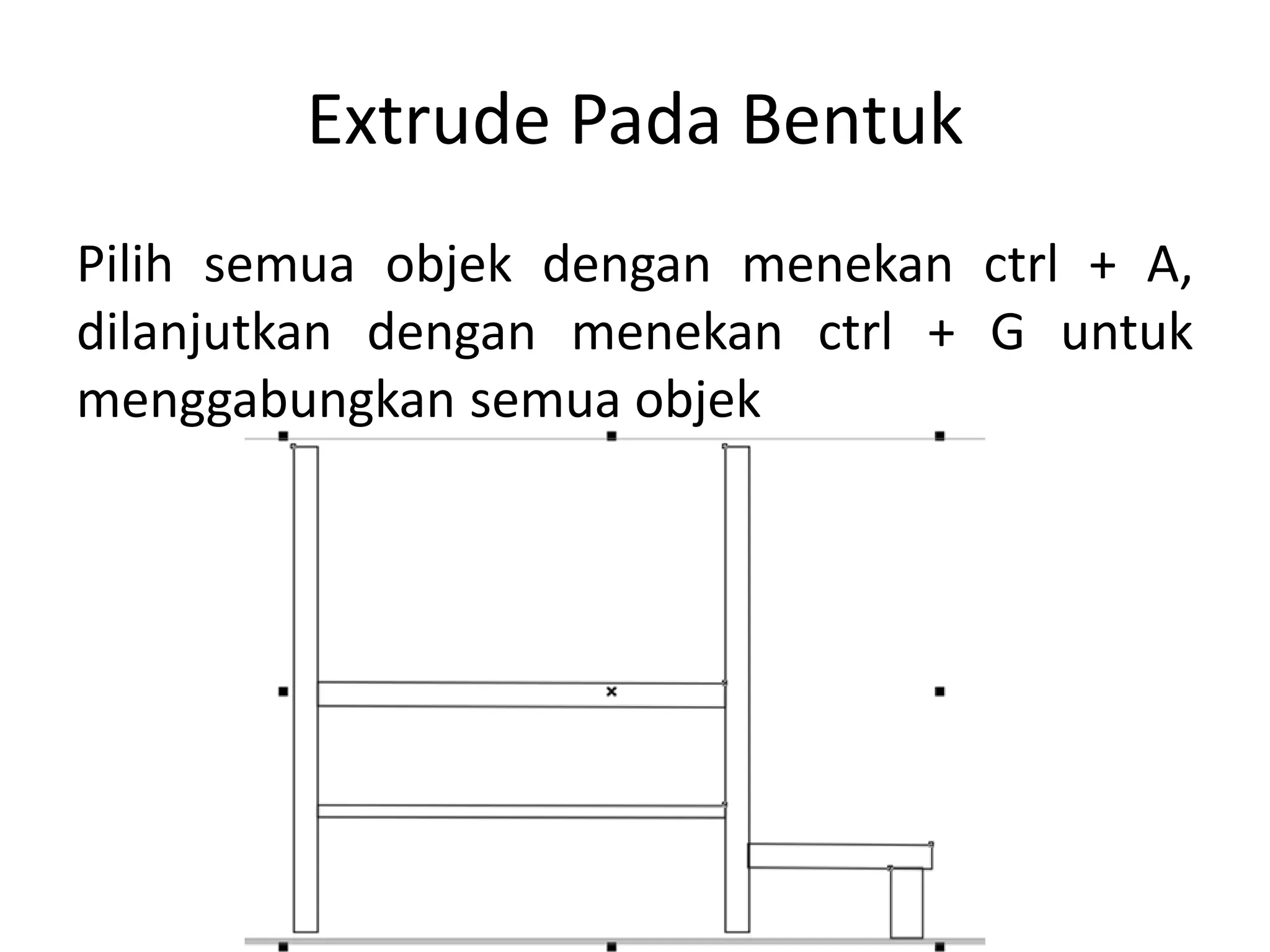

5. Extrude Pada Bentuk
Pilih semua objek dengan menekan ctrl + A,
dilanjutkan dengan menekan ctrl + G untuk
menggabungkan semua objek

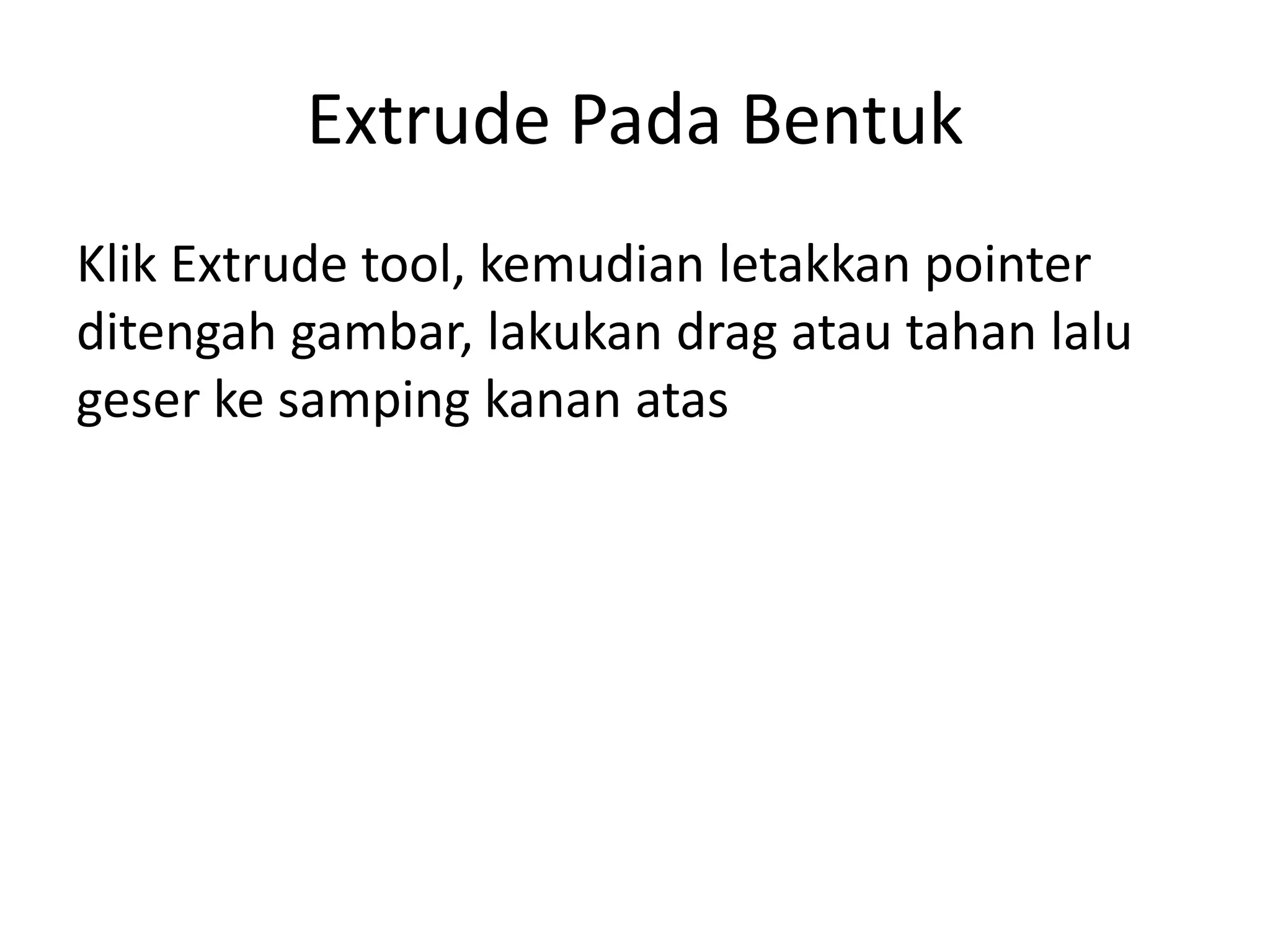

6. Extrude Pada Bentuk
Klik Extrude tool, kemudian letakkan pointer
ditengah gambar, lakukan drag atau tahan lalu
geser ke samping kanan atas

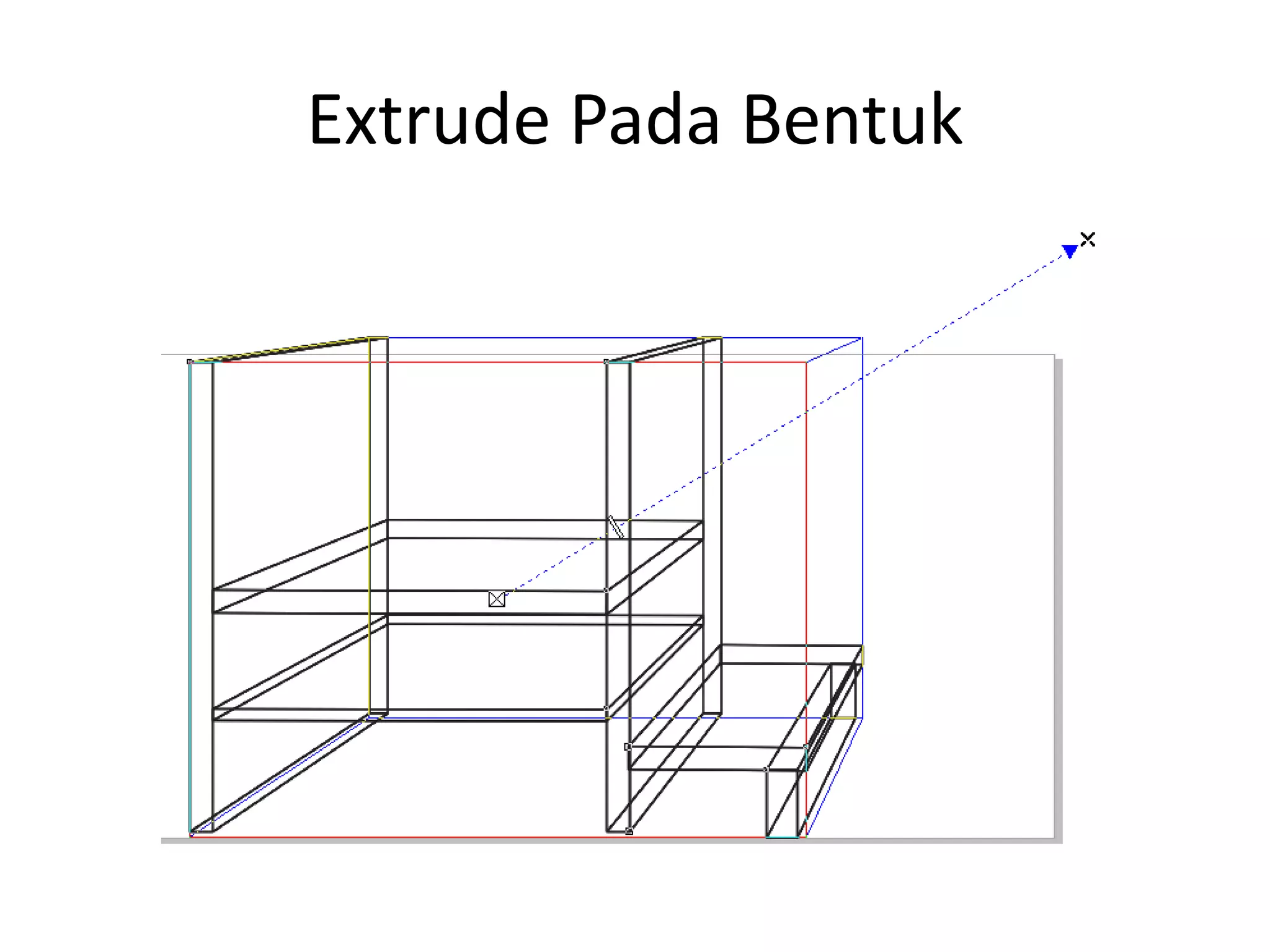

7. Extrude Pada Bentuk

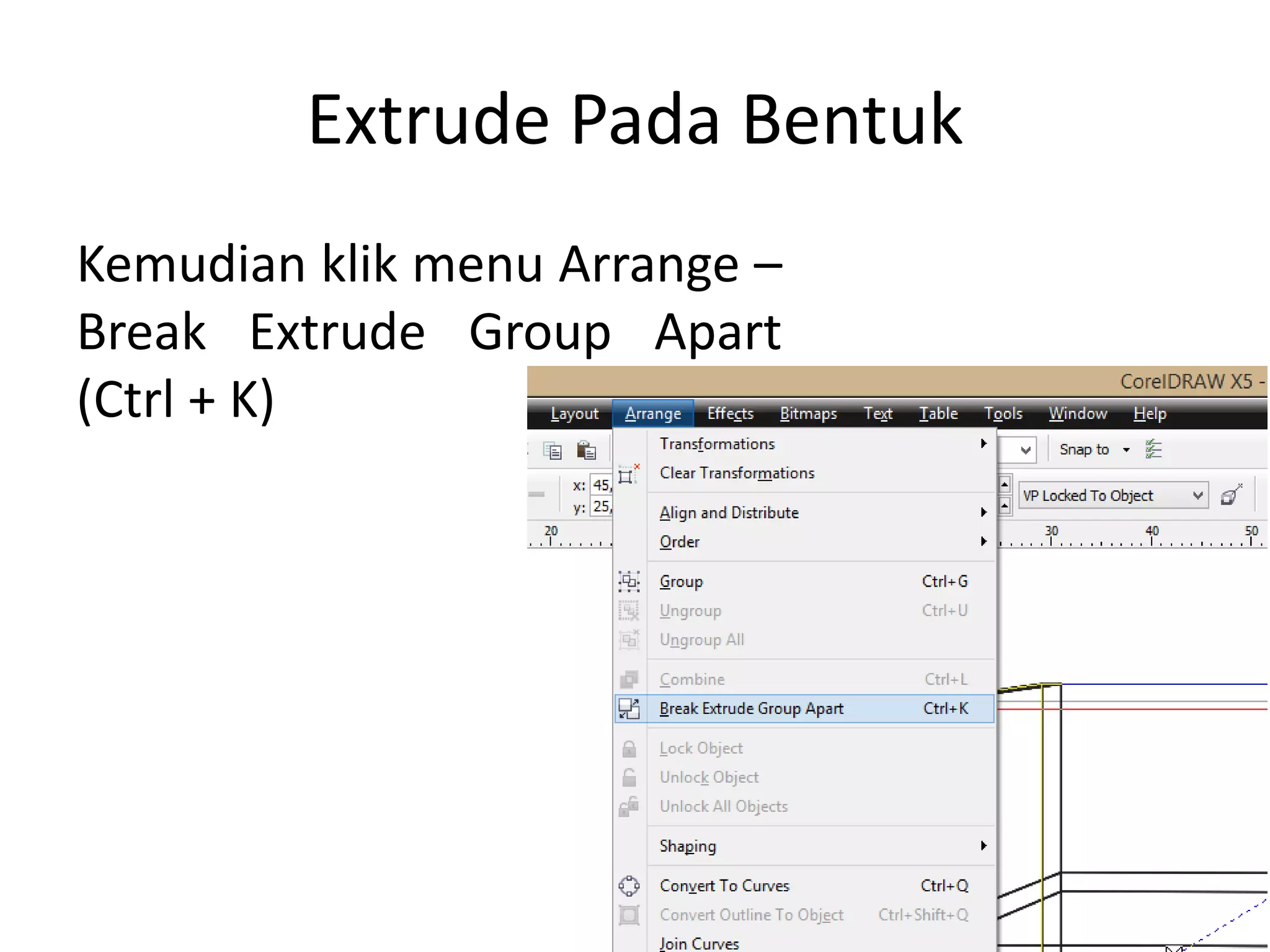

8. Extrude Pada Bentuk
Kemudian klik menu Arrange –
Break Extrude Group Apart
(Ctrl + K)

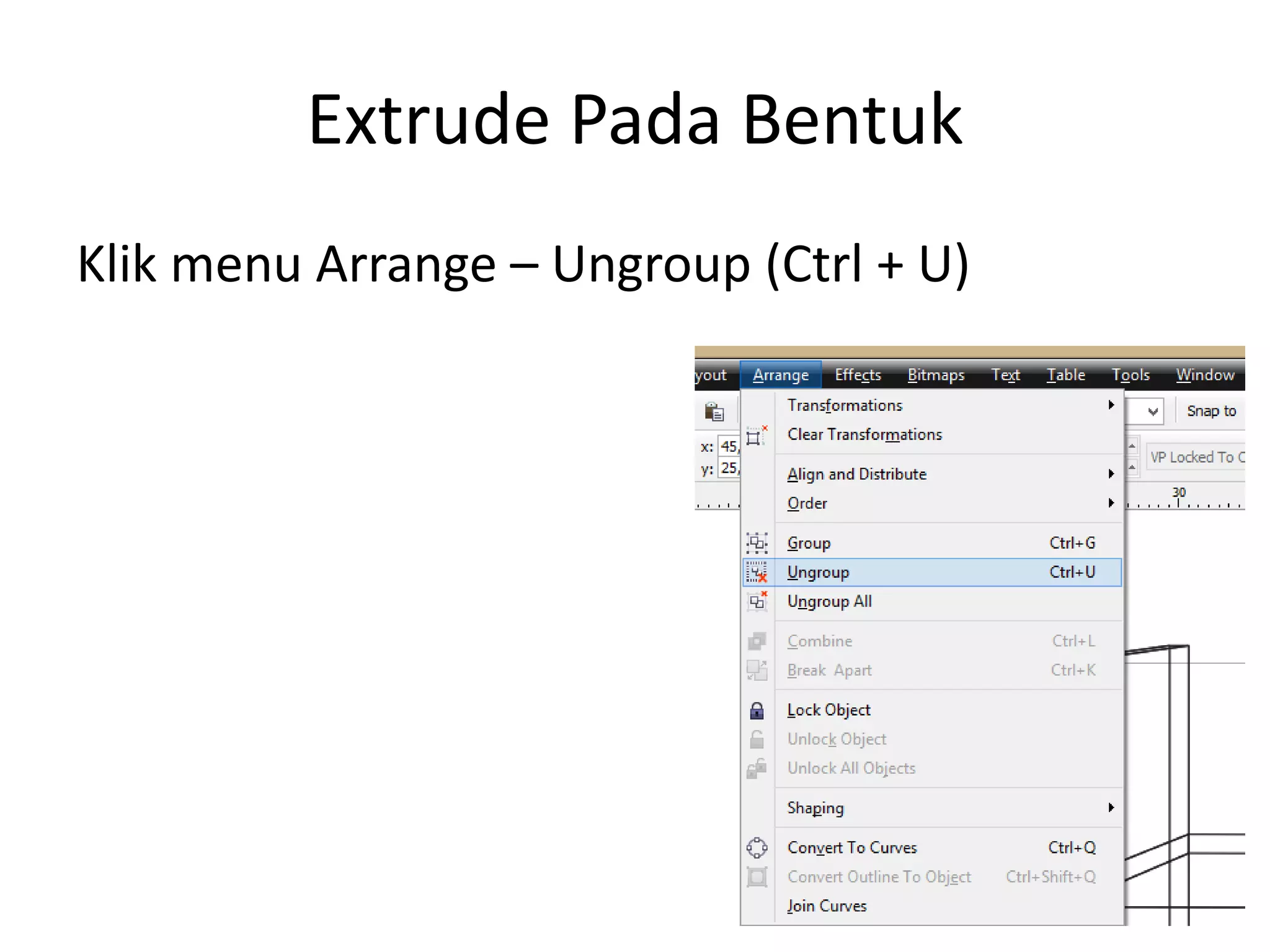

9. Extrude Pada Bentuk
Klik menu Arrange – Ungroup (Ctrl + U)

10. Extrude Pada Bentuk

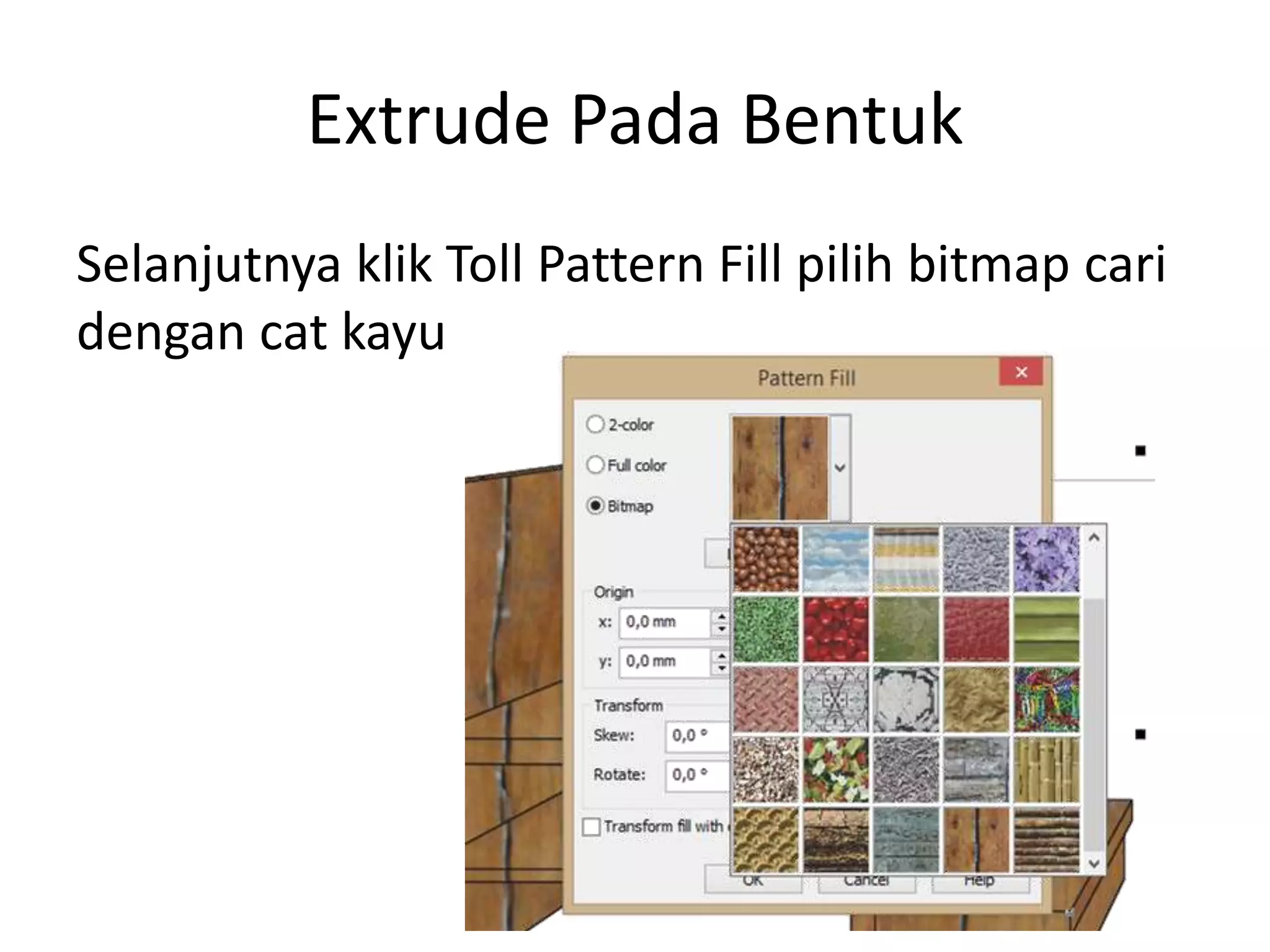

Selanjutnya klik Toll Pattern Fill pilih bitmap cari
dengan cat kayu

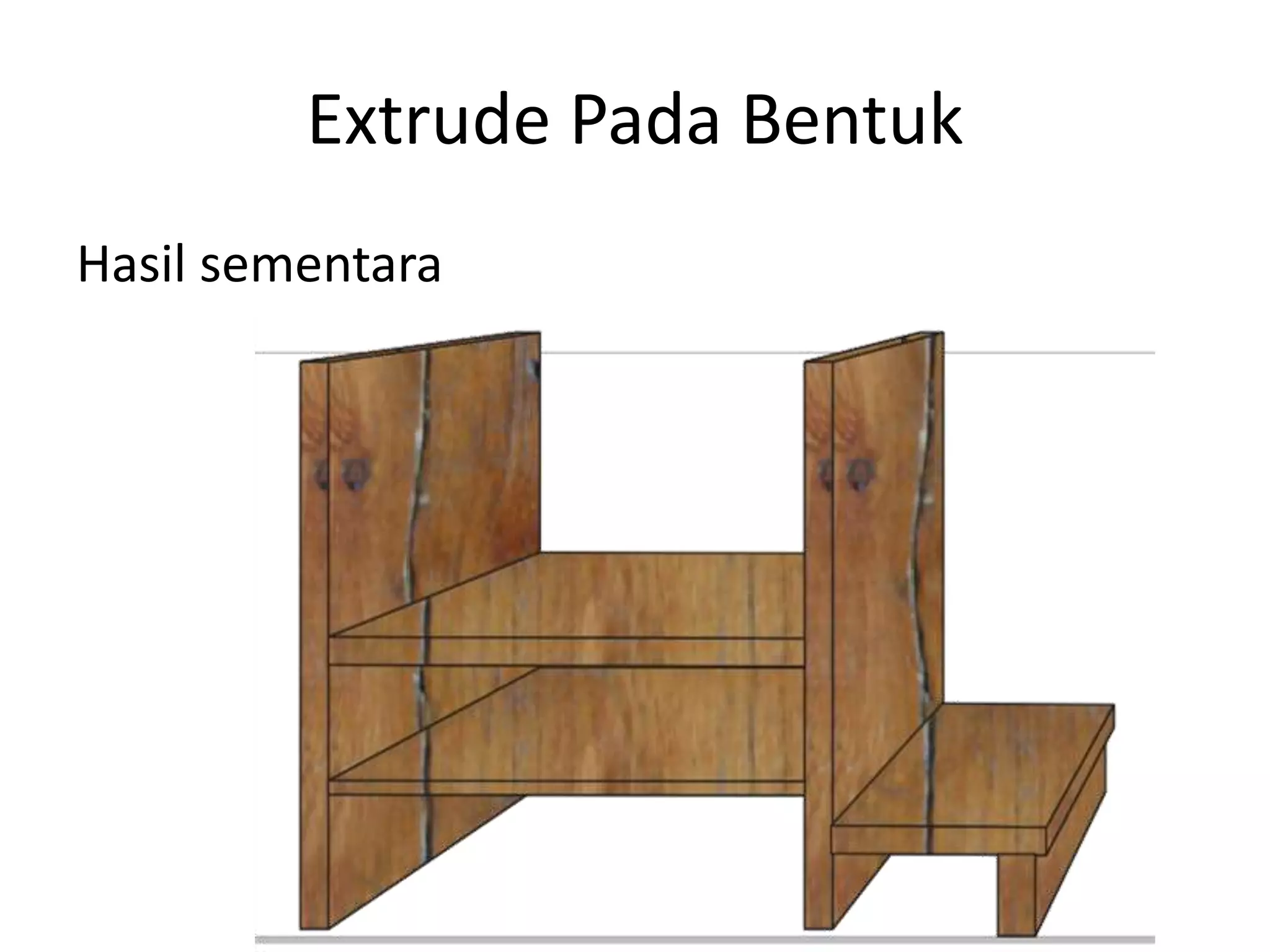

11. Extrude Pada Bentuk
Hasil sementara

12. Extrude Pada Bentuk
Tambahkan gambar sebagai pelengkap

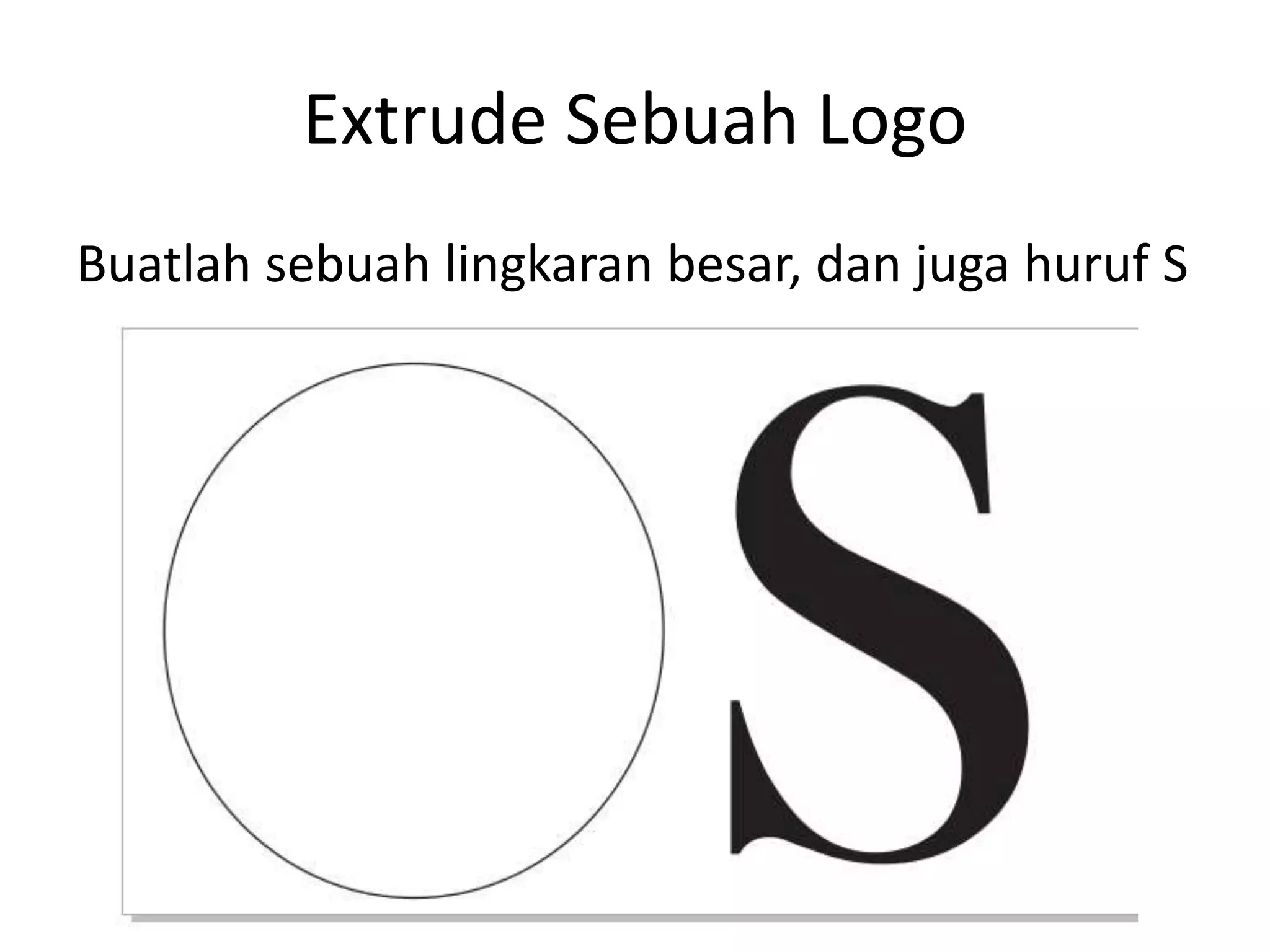

13. Extrude Sebuah Logo
Buatlah sebuah lingkaran besar, dan juga huruf S

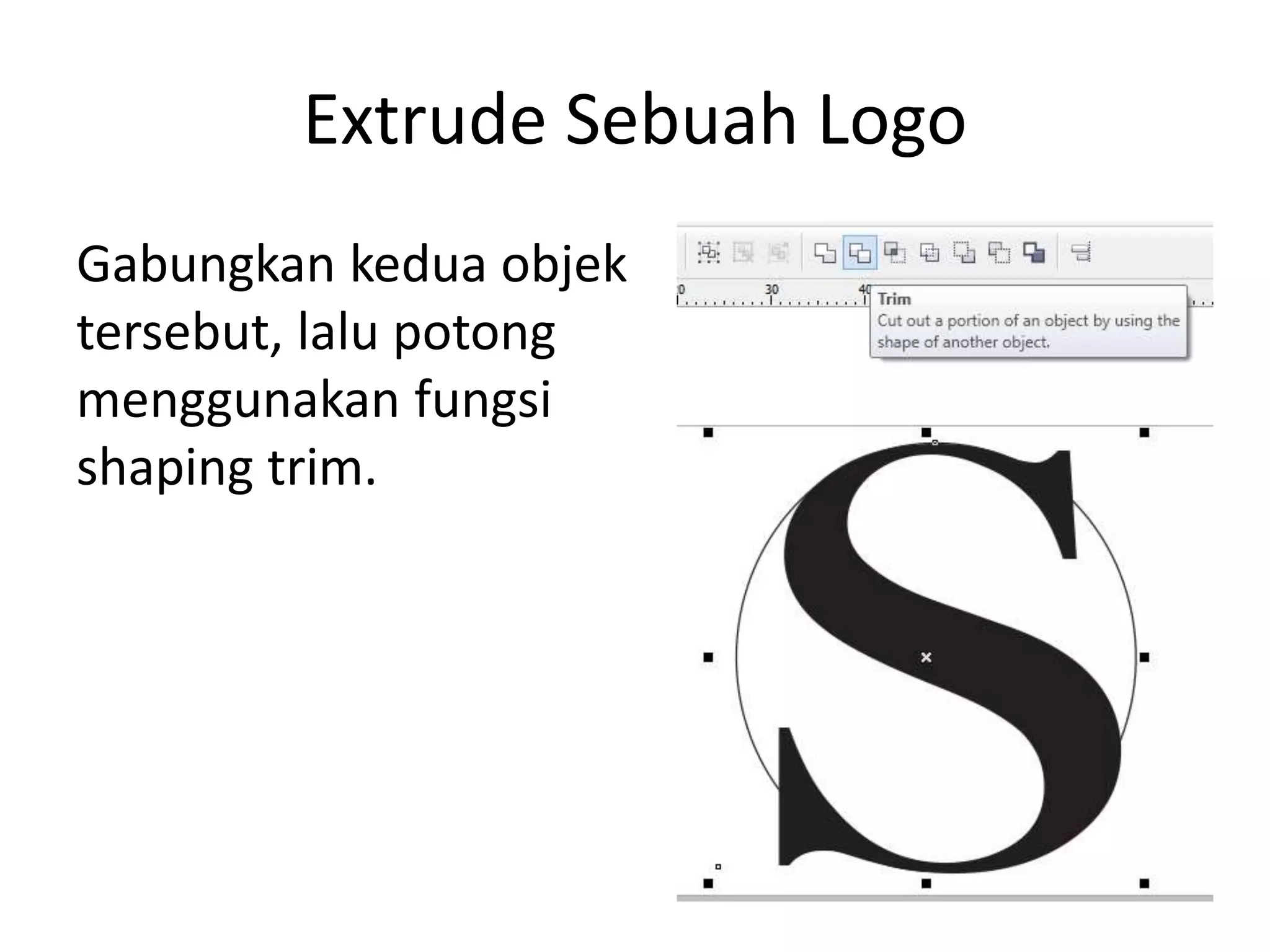

14. Extrude Sebuah Logo
Gabungkan kedua objek
tersebut, lalu potong
menggunakan fungsi
shaping trim.

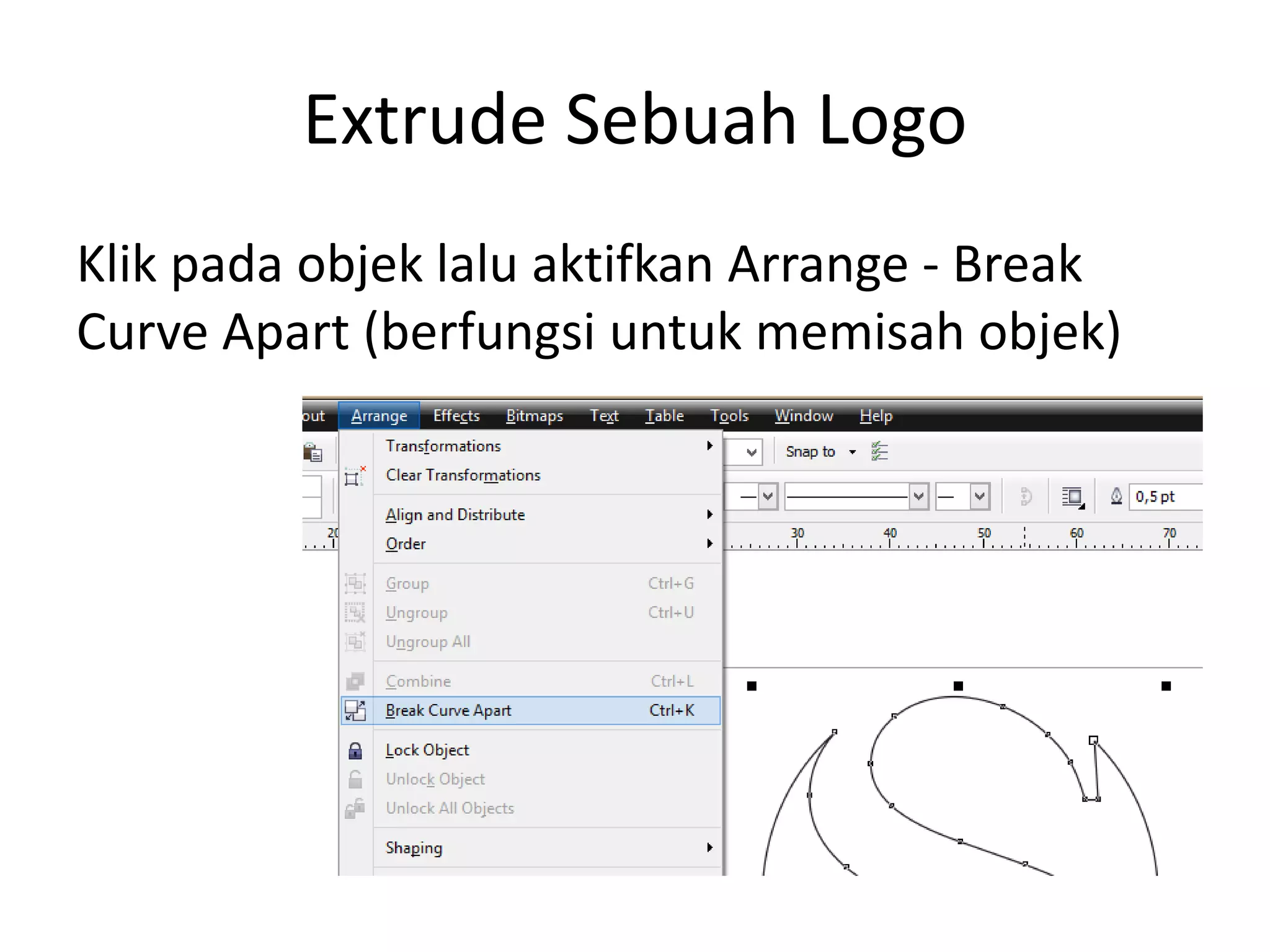

15. Extrude Sebuah Logo
Klik pada objek lalu aktifkan Arrange - Break
Curve Apart (berfungsi untuk memisah objek)

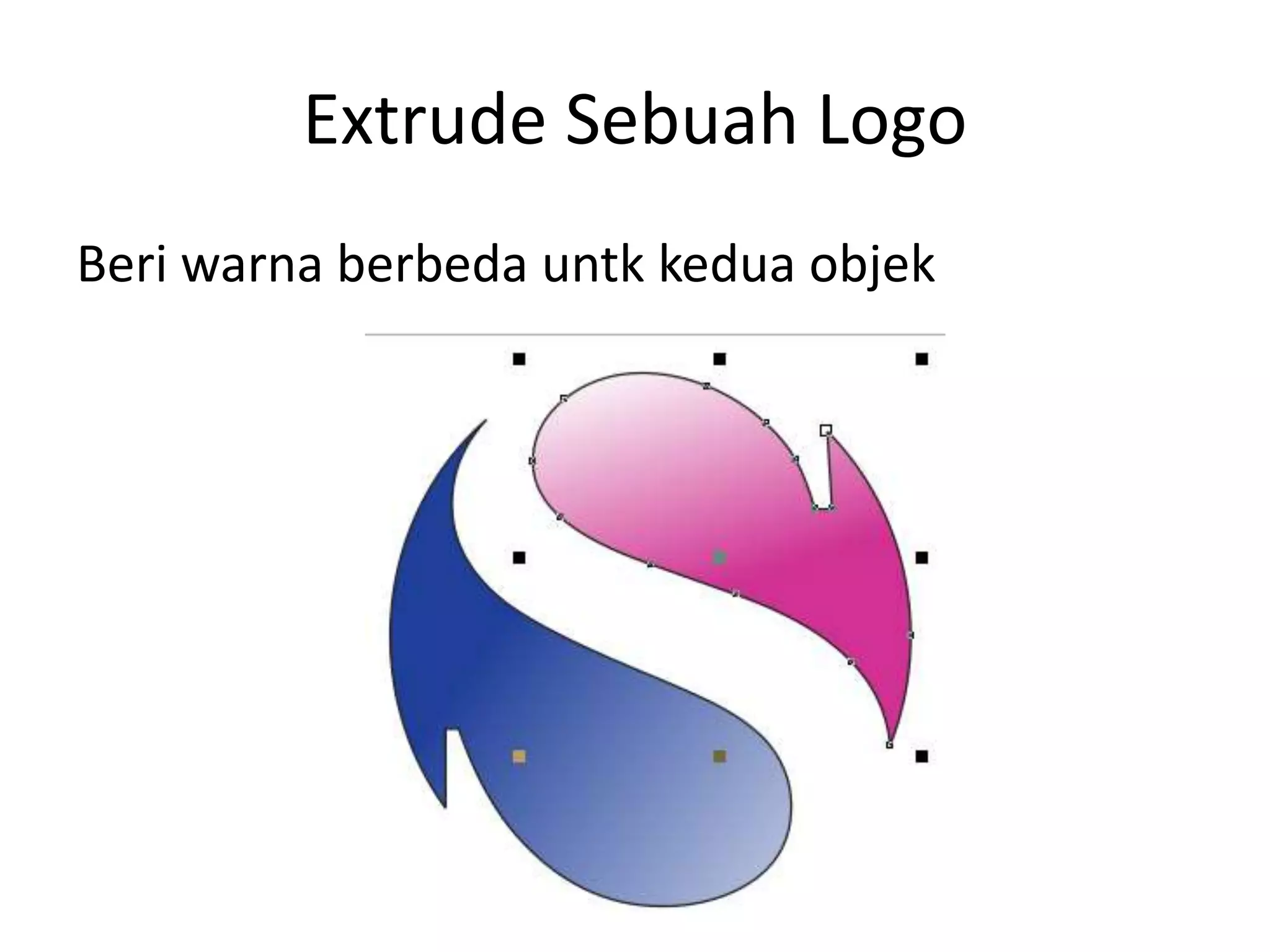

16. Extrude Sebuah Logo
Beri warna berbeda untk kedua objek

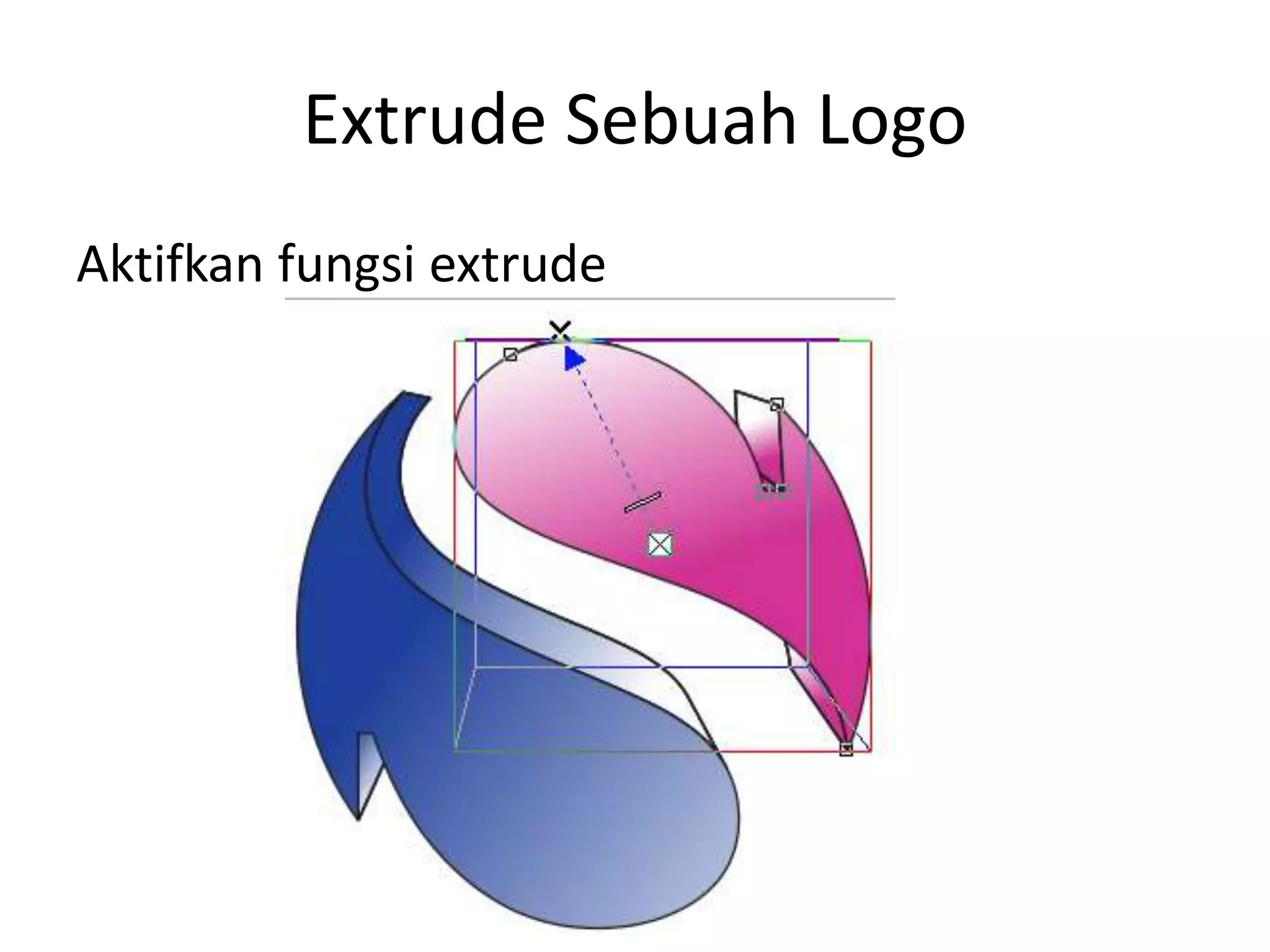

17. Extrude Sebuah Logo
Aktifkan fungsi extrude

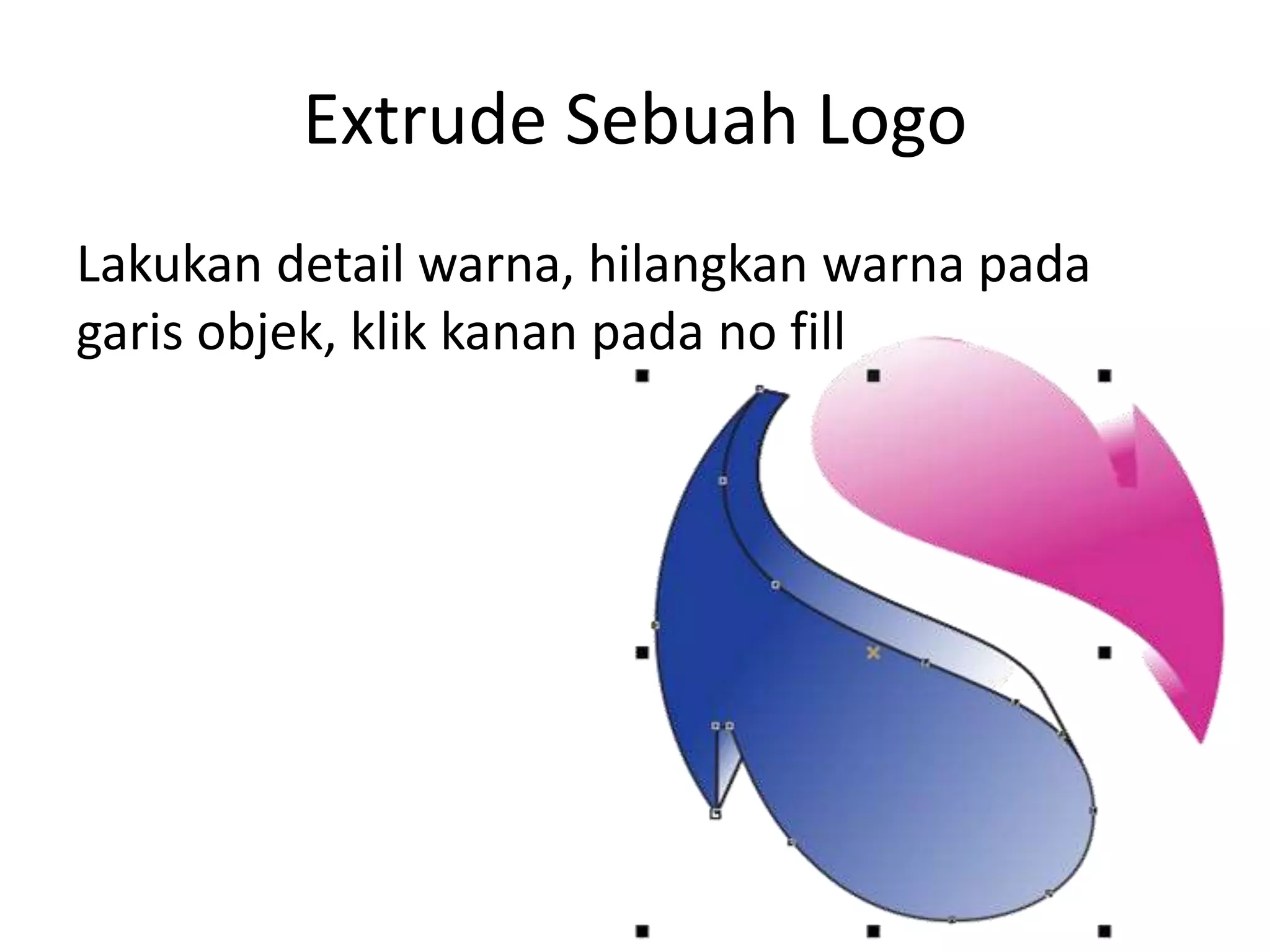

18. Extrude Sebuah Logo
Lakukan detail warna, hilangkan warna pada
garis objek, klik kanan pada no fill

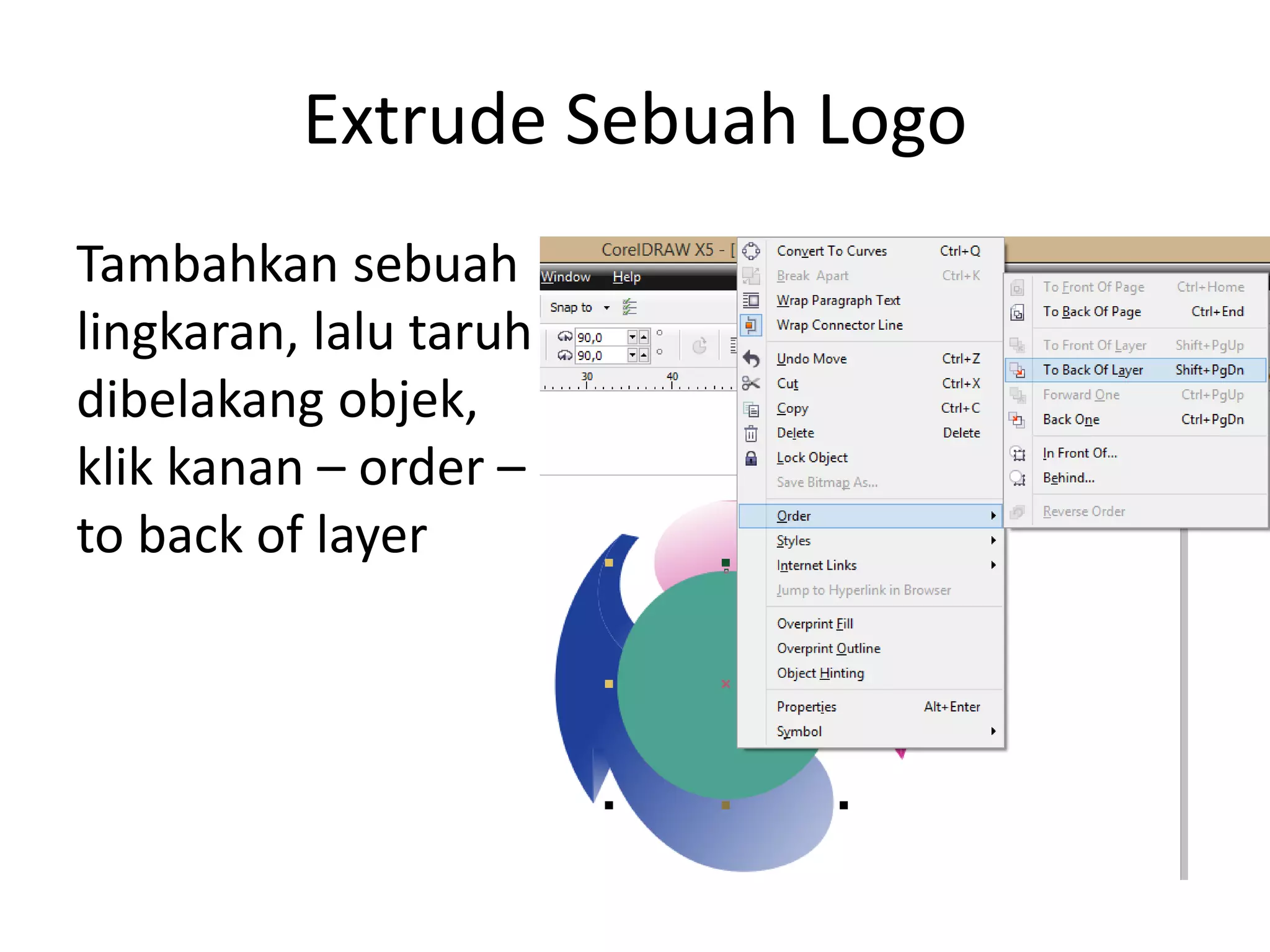

19. Extrude Sebuah Logo
Tambahkan sebuah
lingkaran, lalu taruh
dibelakang objek,
klik kanan – order –
to back of layer

20. Extrude Sebuah Logo

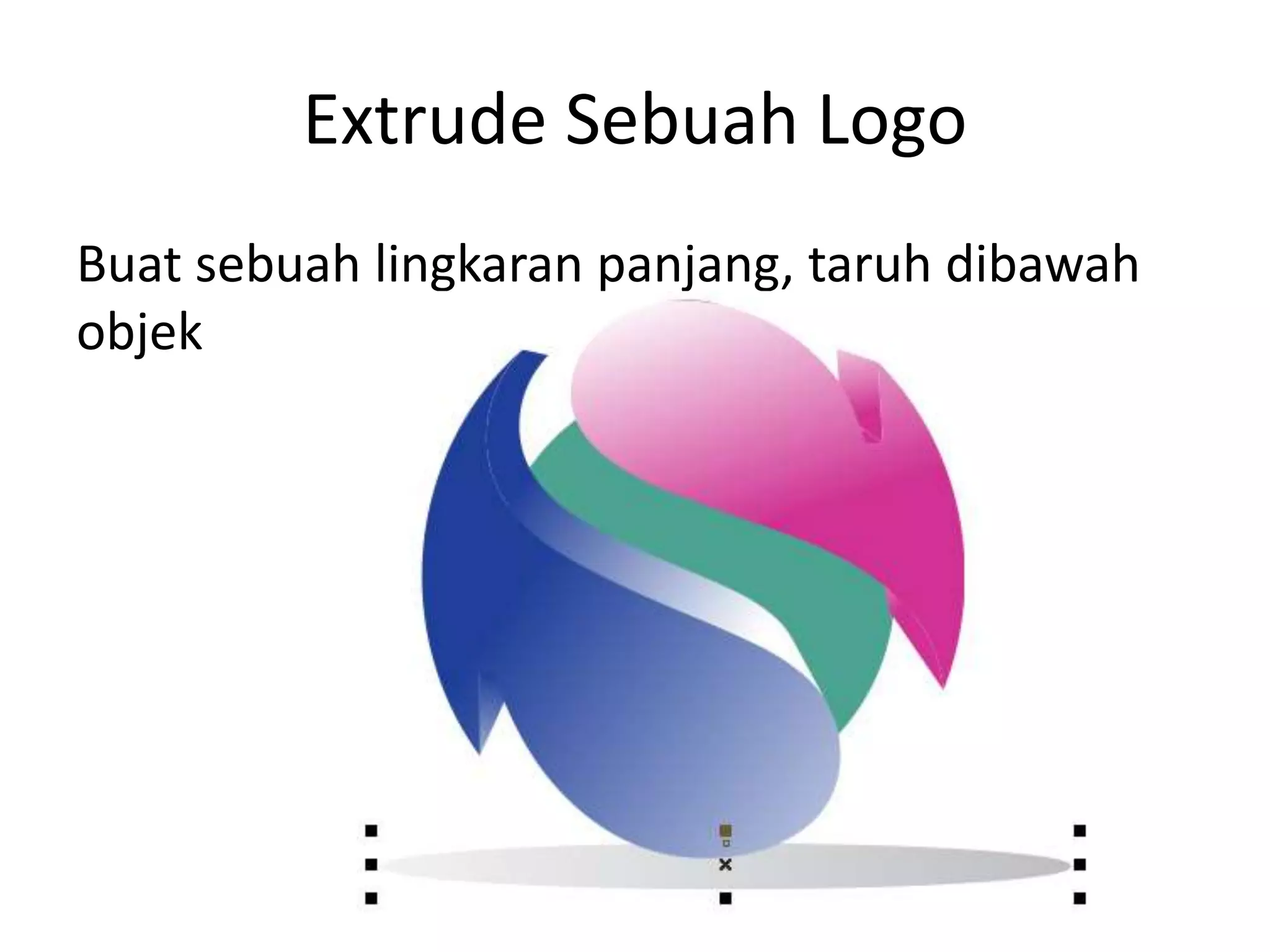

Buat sebuah lingkaran panjang, taruh dibawah
objek

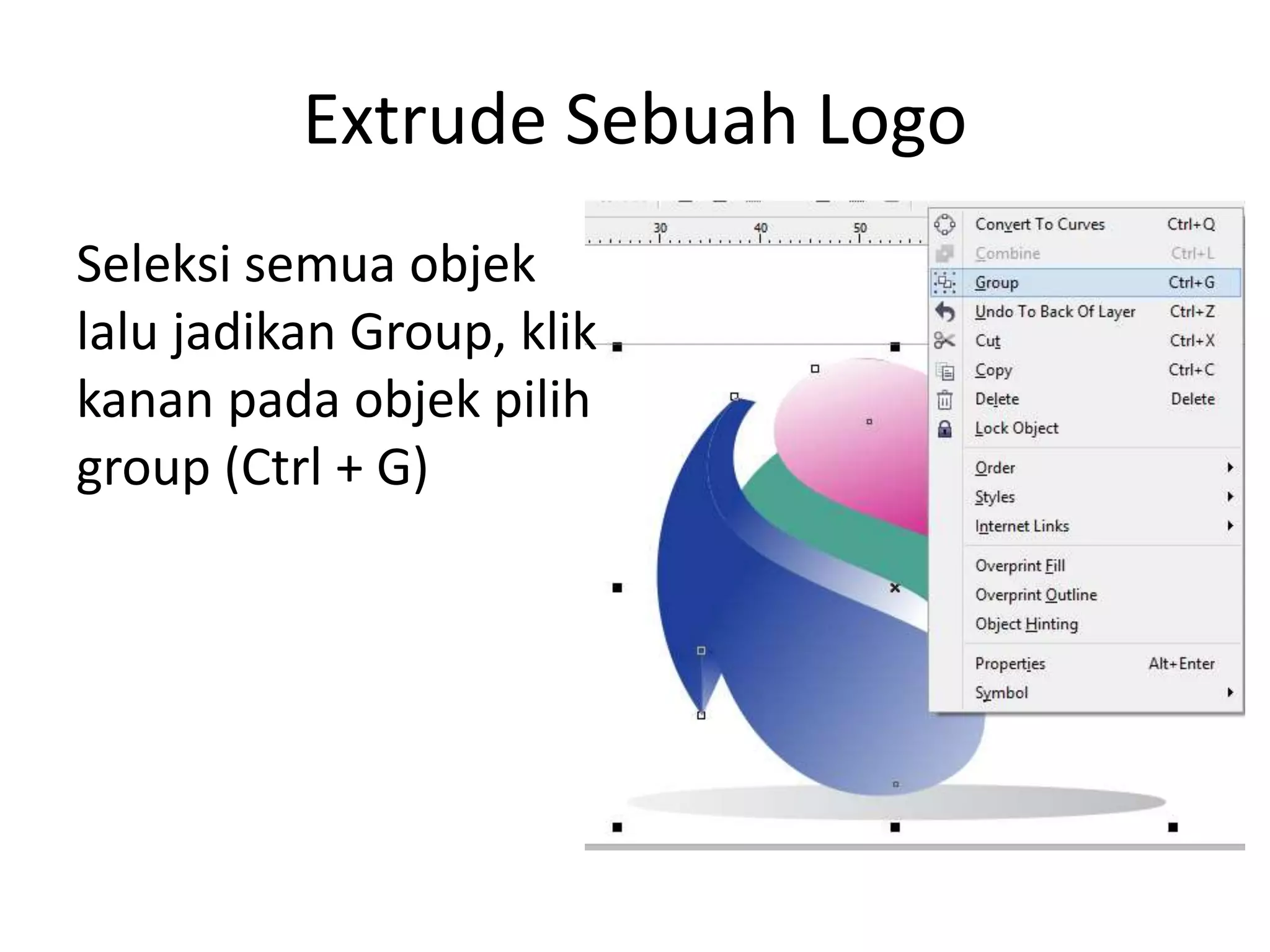

21. Extrude Sebuah Logo
Seleksi semua objek
lalu jadikan Group, klik
kanan pada objek pilih
group (Ctrl + G)

22. Extrude Sebuah Logo

23. Extrude Pada Text

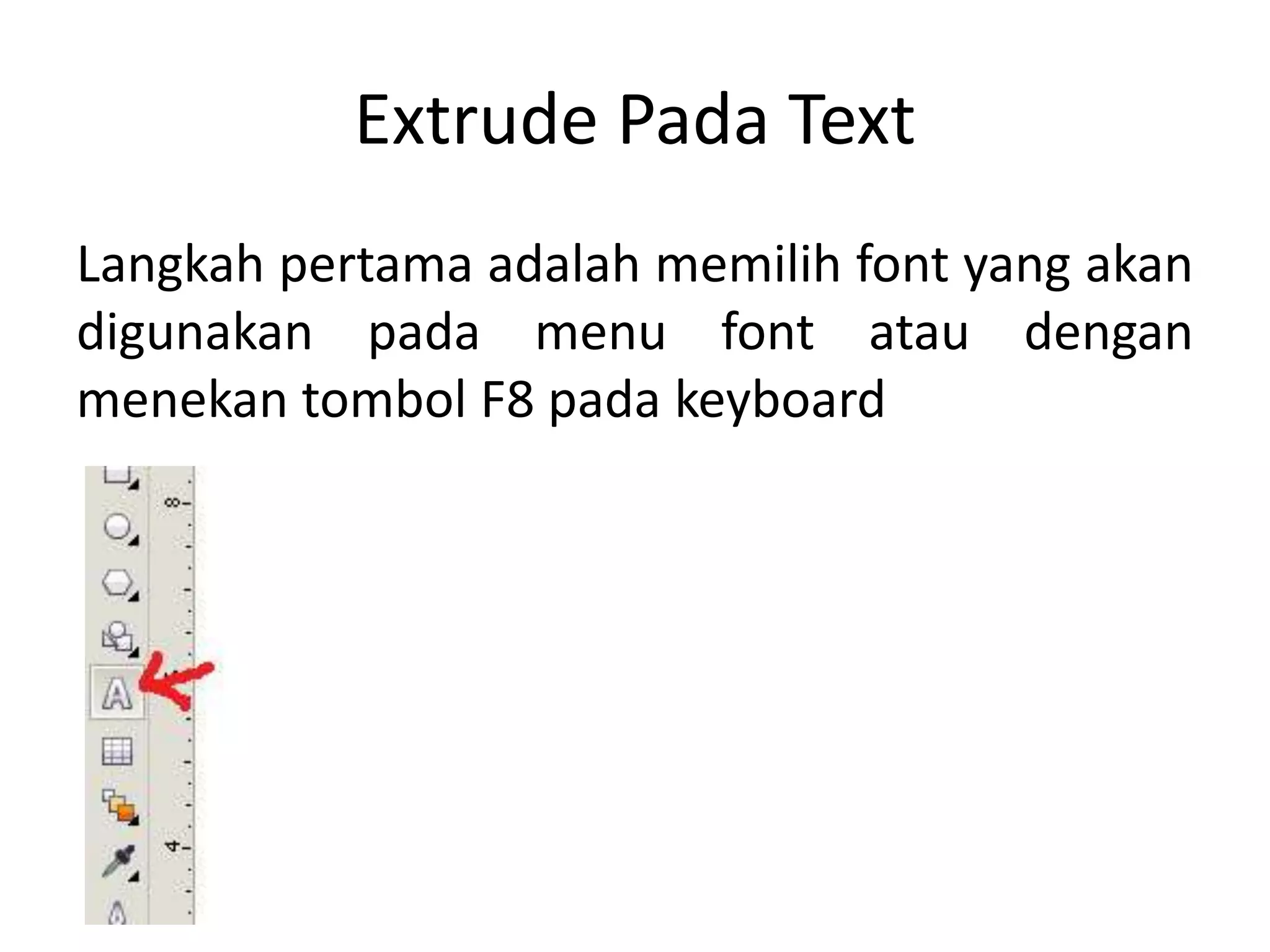

Langkah pertama adalah memilih font yang akan
digunakan pada menu font atau dengan
menekan tombol F8 pada keyboard

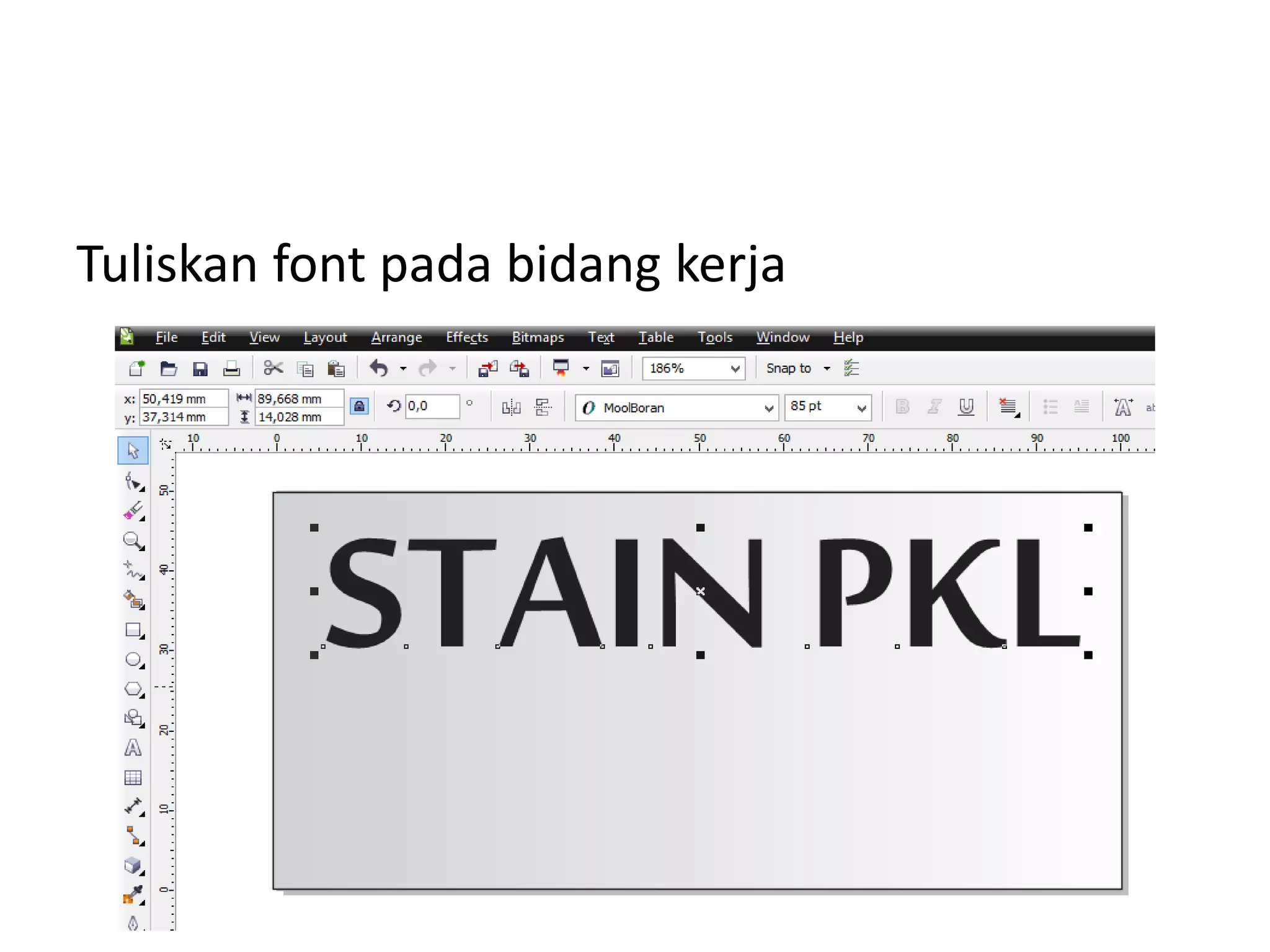

24. Tuliskan font pada bidang kerja

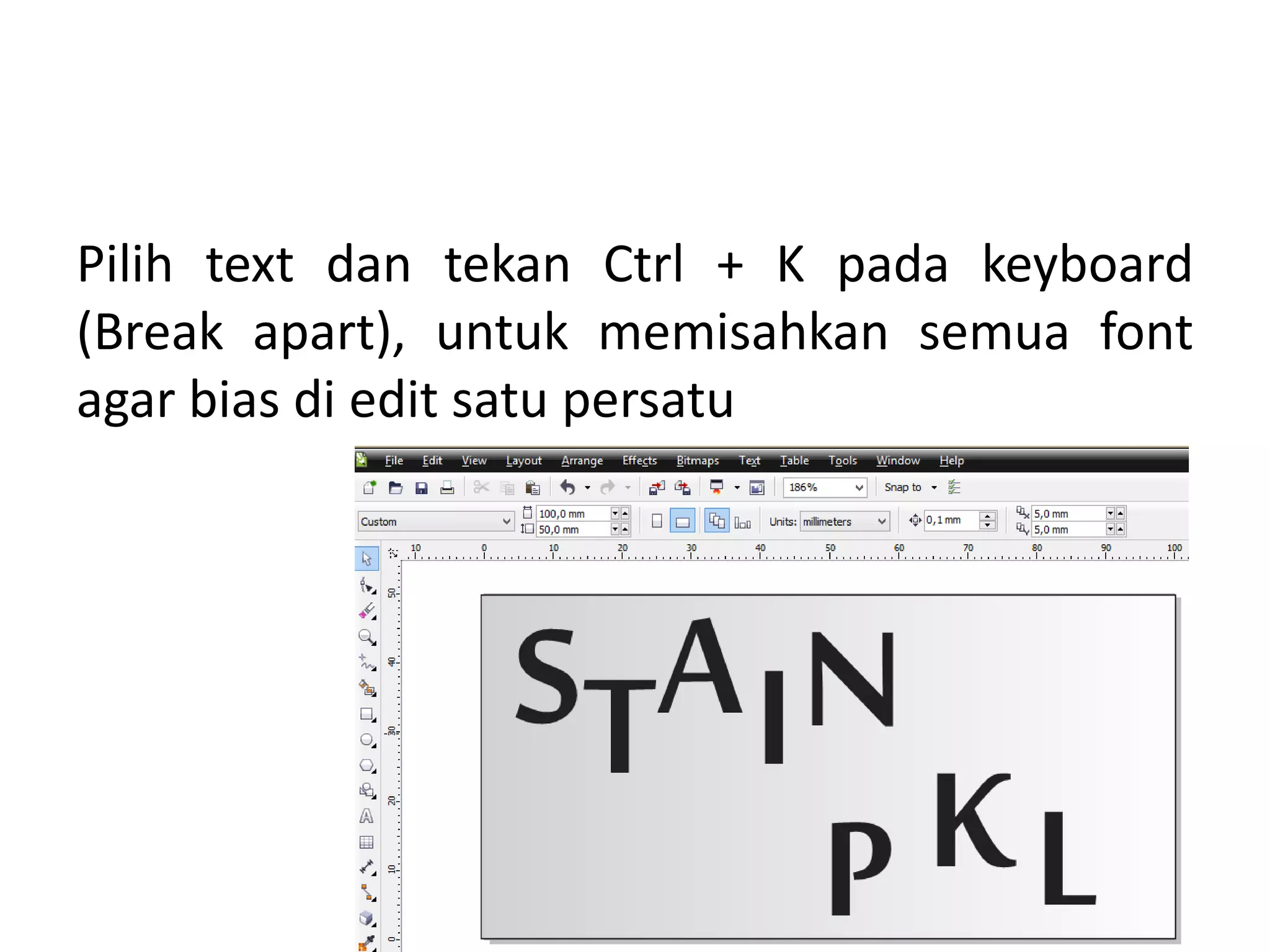

25. Pilih text dan tekan Ctrl + K pada keyboard
(Break apart), untuk memisahkan semua font
agar bias di edit satu persatu

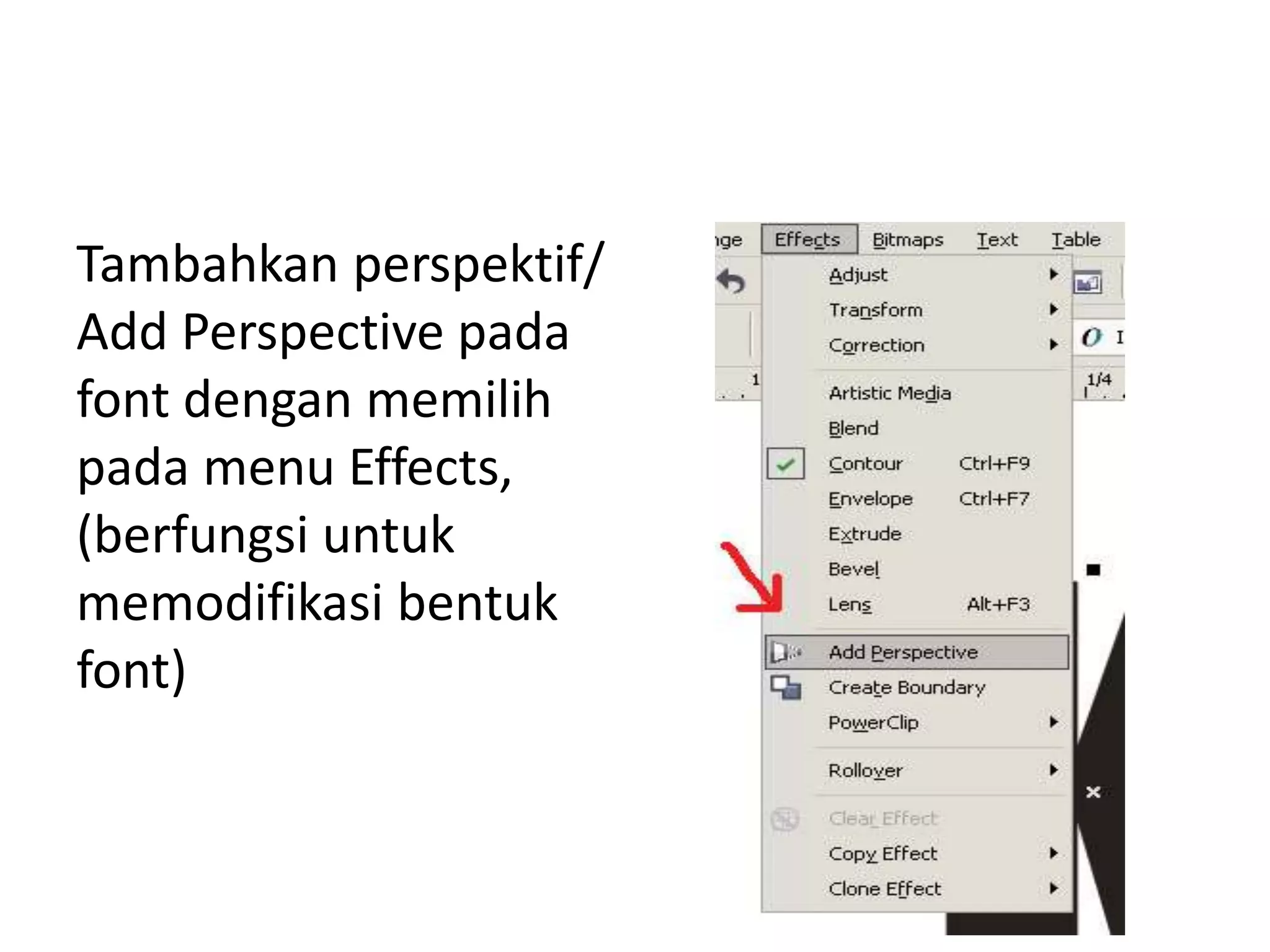

26. Tambahkan perspektif/
Add Perspective pada
font dengan memilih
pada menu Effects,
(berfungsi untuk
memodifikasi bentuk
font)

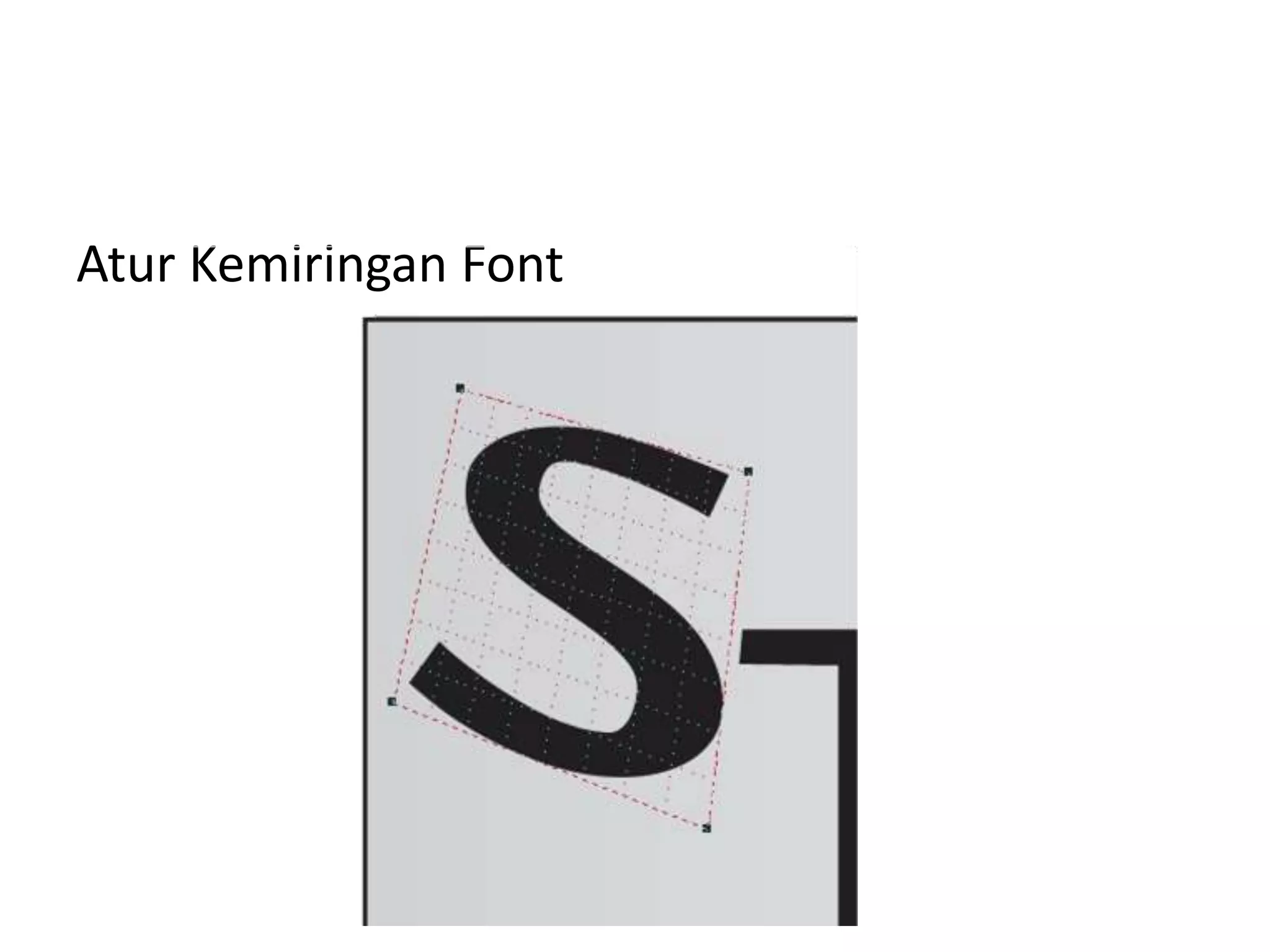

27. Atur Kemiringan Font

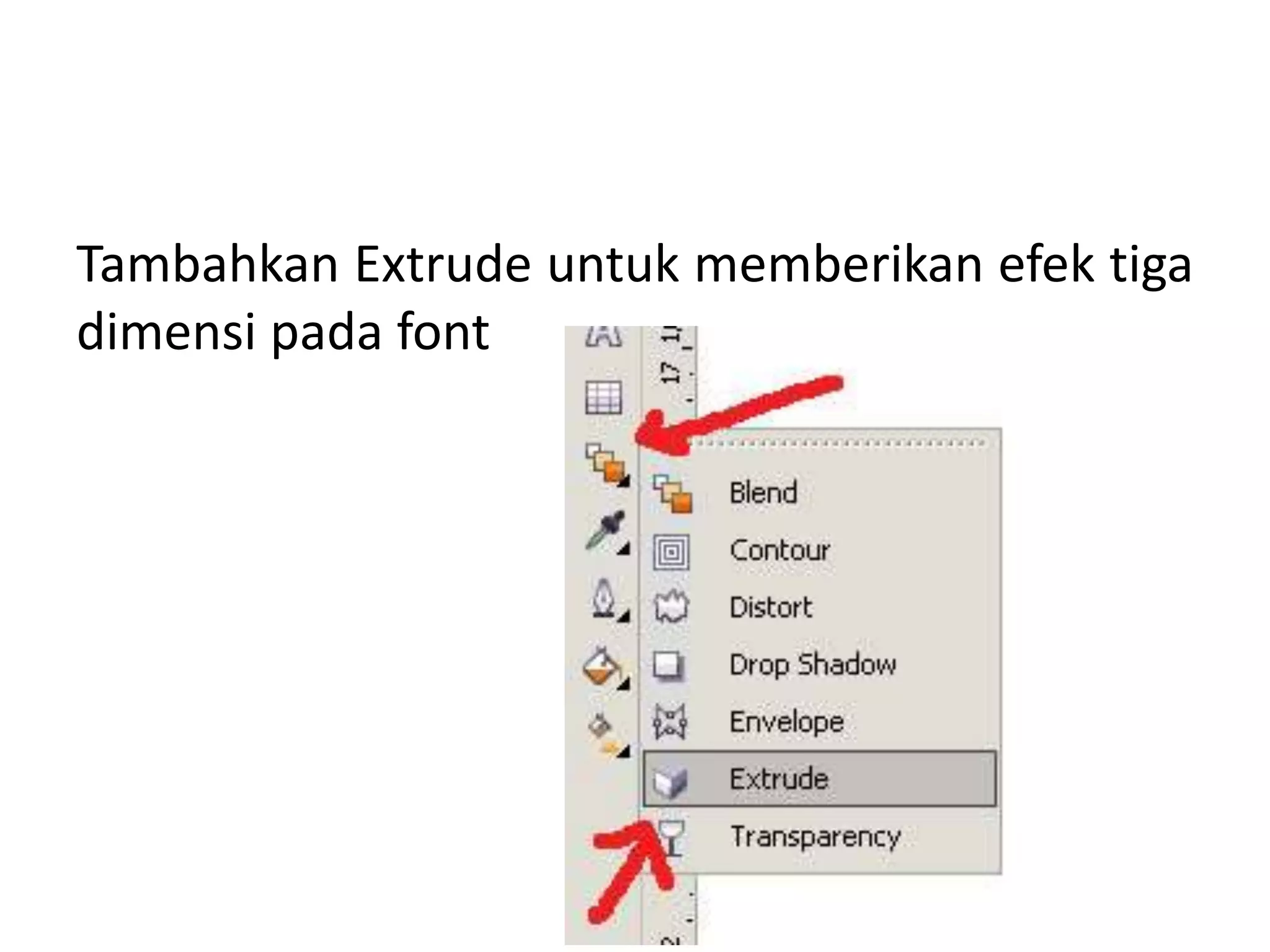

28. Tambahkan Extrude untuk memberikan efek tiga
dimensi pada font

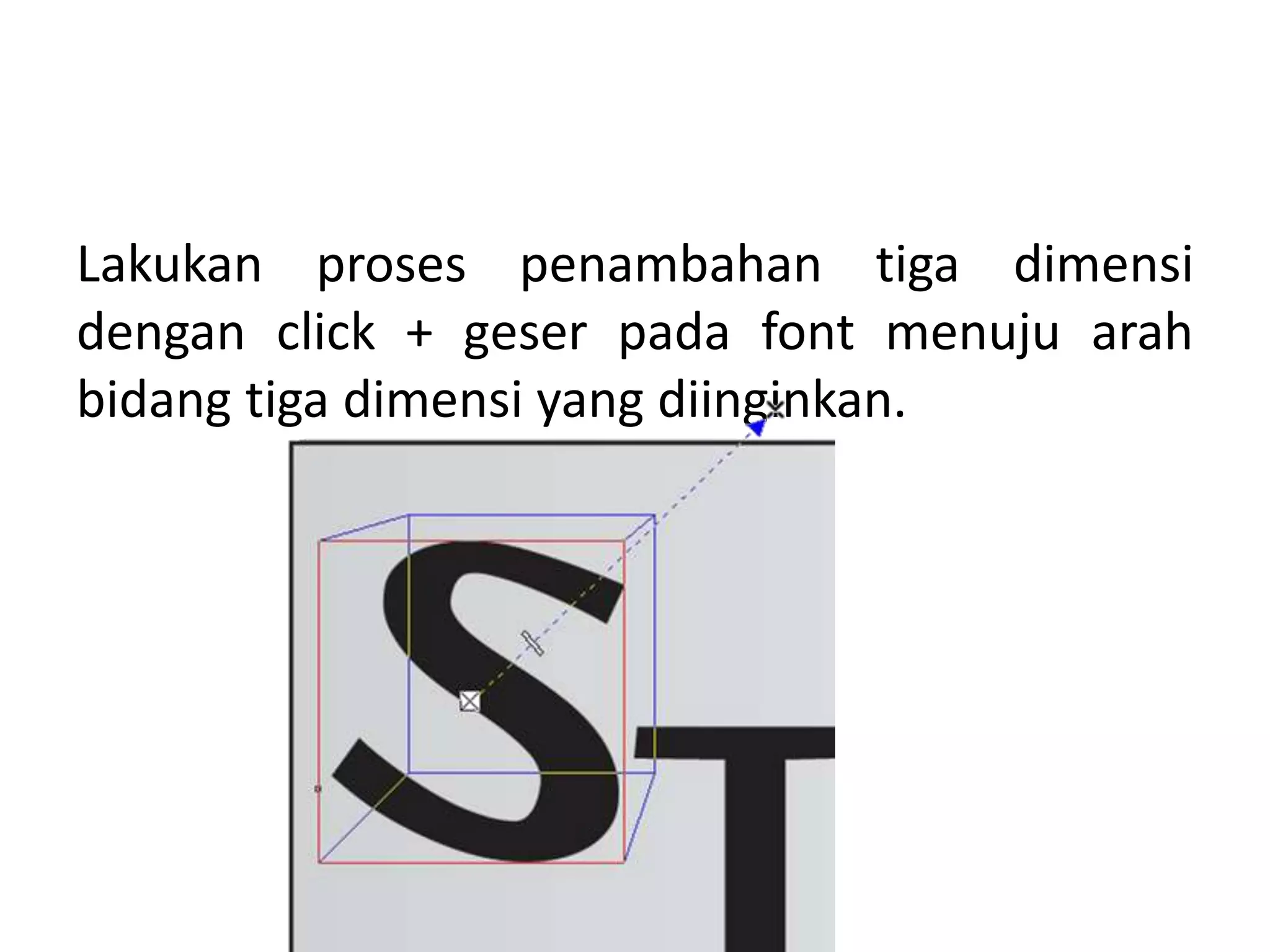

29. Lakukan proses penambahan tiga dimensi
dengan click + geser pada font menuju arah
bidang tiga dimensi yang diinginkan.

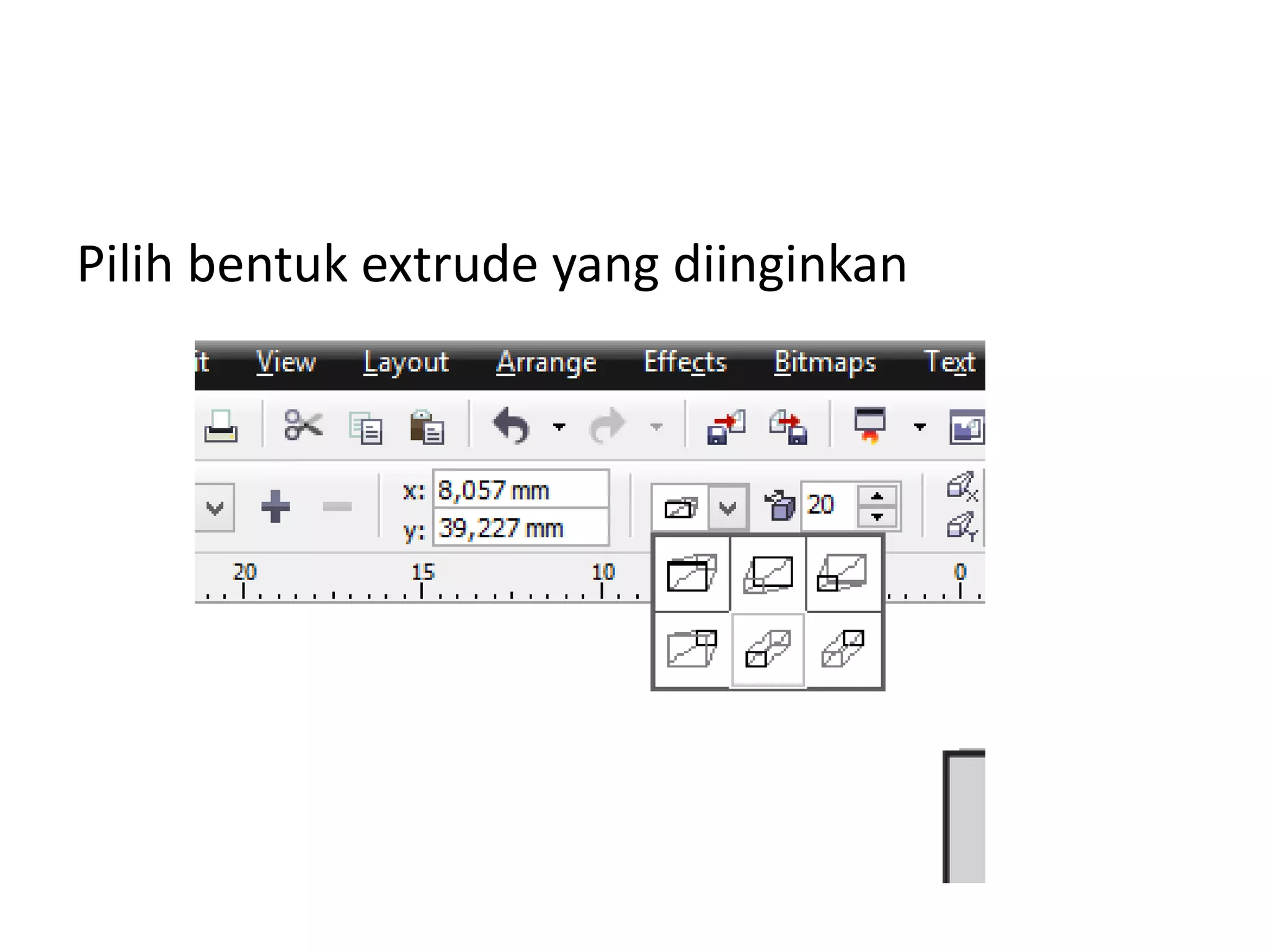

30. Pilih bentuk extrude yang diinginkan

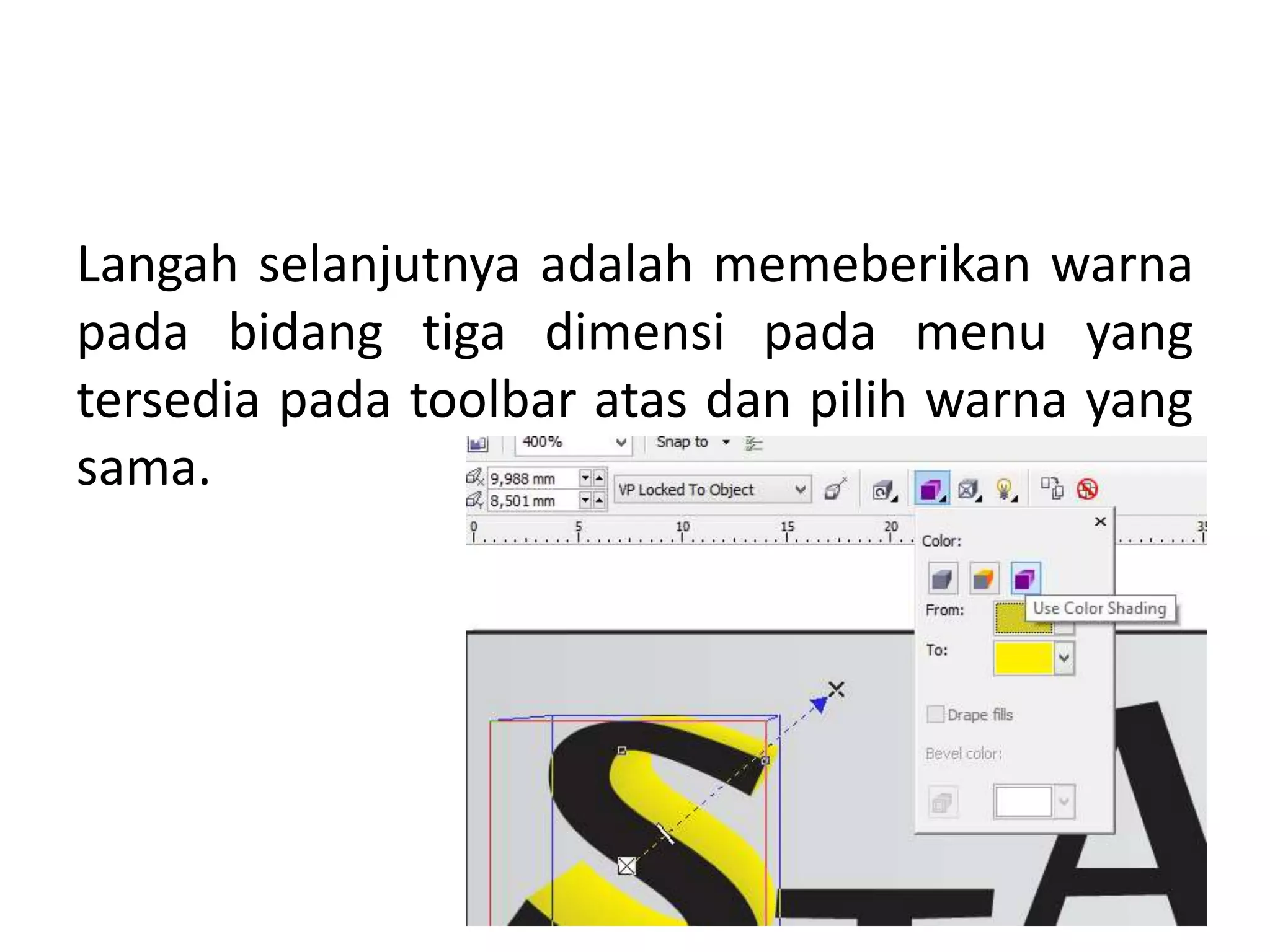

31. Langah selanjutnya adalah memeberikan warna
pada bidang tiga dimensi pada menu yang
tersedia pada toolbar atas dan pilih warna yang
sama.

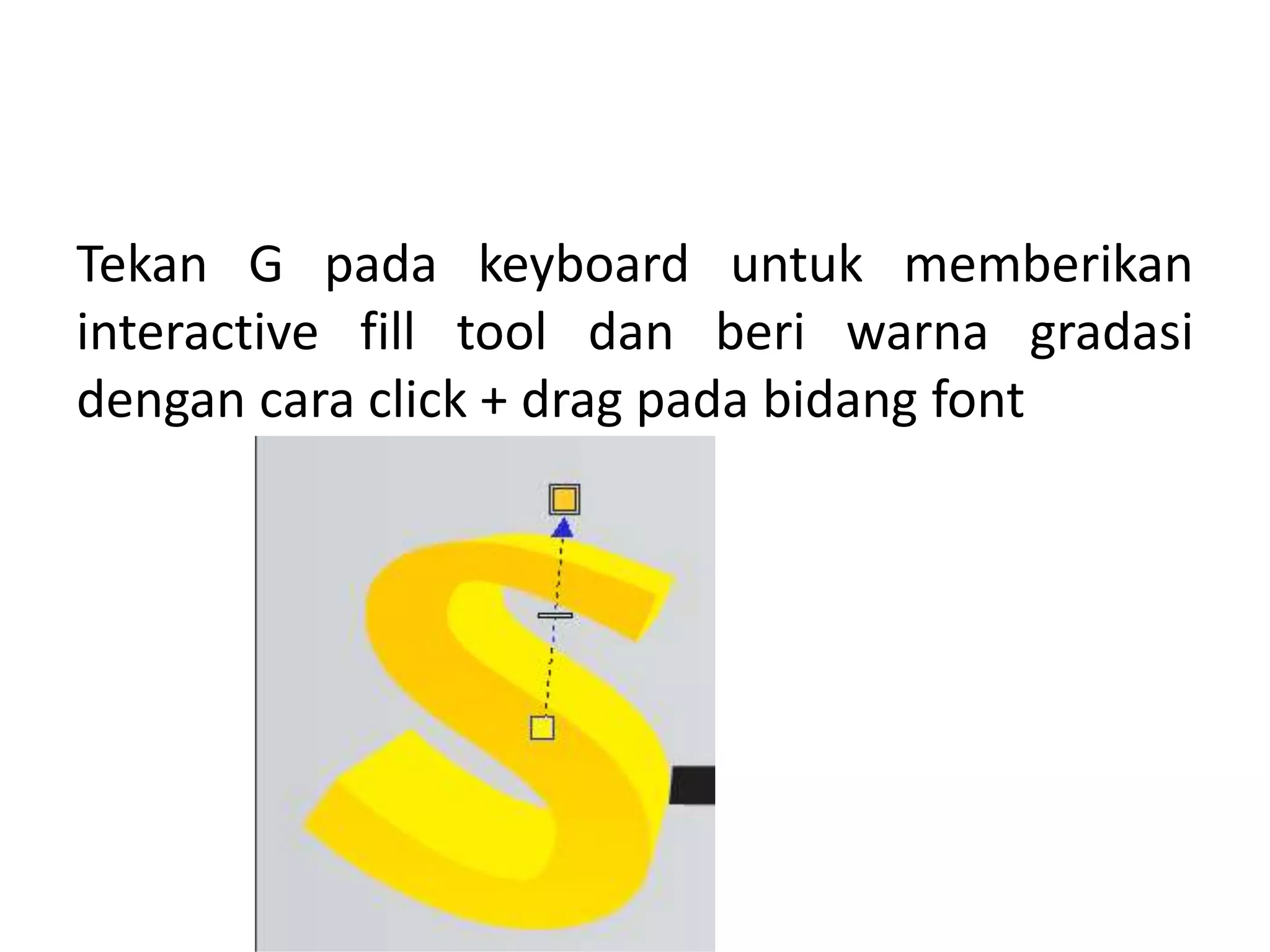

32. Tekan G pada keyboard untuk memberikan
interactive fill tool dan beri warna gradasi
dengan cara click + drag pada bidang font

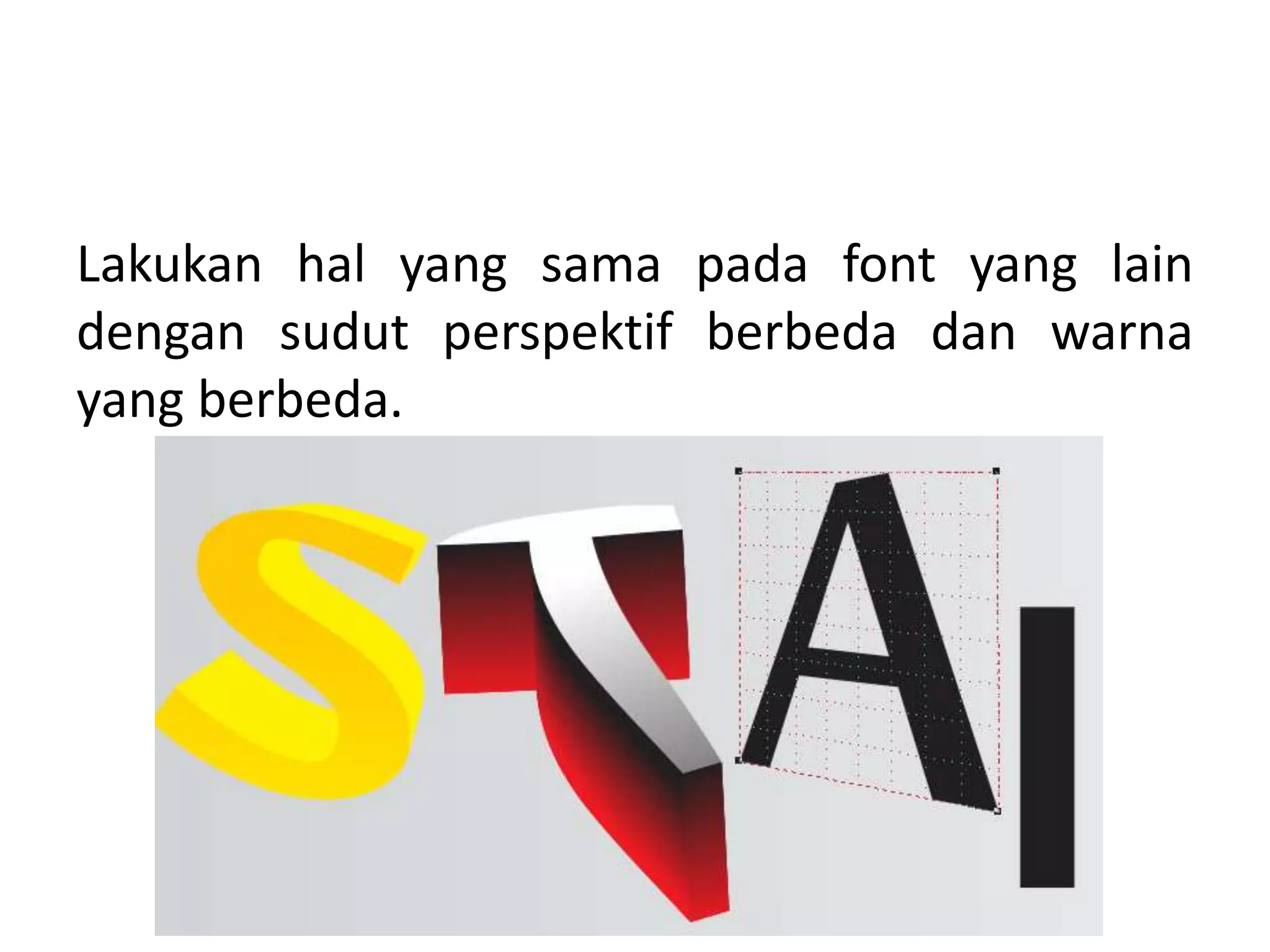

33. Lakukan hal yang sama pada font yang lain
dengan sudut perspektif berbeda dan warna
yang berbeda.
