Shunt diode limiter
1. Sebuah rangkaian clipper paralel menggunakan
operasi teori dioda dengan resistor dan dioda
dihubungkan secara seri dengan sinyal input dan
sinyal output dikembangkan di dioda. output secara
paralel dengan dioda maka disebut rangkaian clipper
paralel. Clipper paralel dapat membatasi baik silih
bergantinya positif atau negatif dari sinyal input

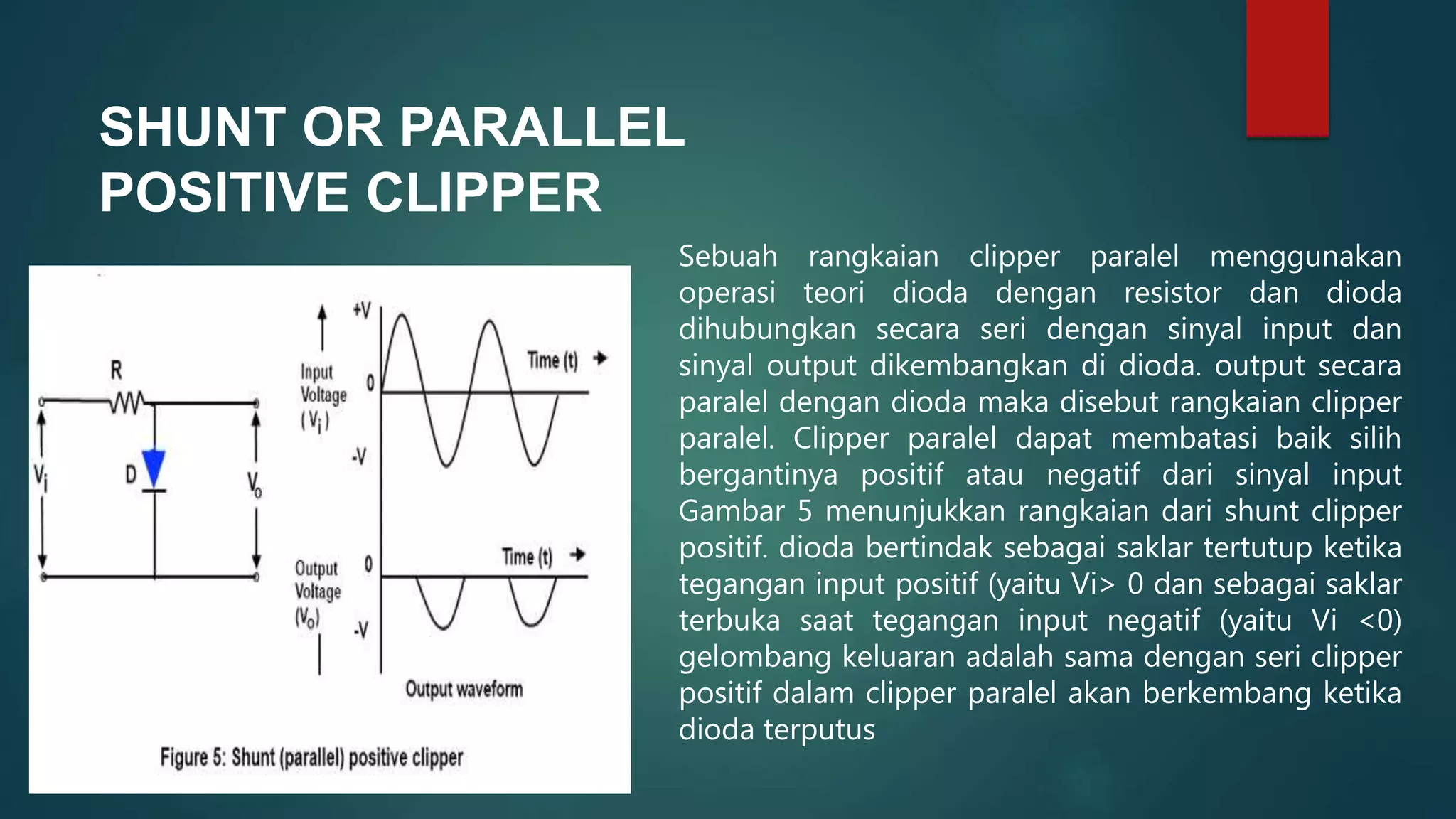

Gambar 5 menunjukkan rangkaian dari shunt clipper
positif. dioda bertindak sebagai saklar tertutup ketika
tegangan input positif (yaitu Vi> 0 dan sebagai saklar
terbuka saat tegangan input negatif (yaitu Vi <0)
gelombang keluaran adalah sama dengan seri clipper
positif dalam clipper paralel akan berkembang ketika
dioda terputus
SHUNT OR PARALLEL
POSITIVE CLIPPER
2. SHUNT OR PARALLEL POSITIVE
CLIPPER WITH BIAS
Seperti pada Gambar 6 (a), terminal positif
baterai terhubung ke katoda dari dioda. Hal
ini menyebabkan dioda yang akan terbalik
bias setiap saat kecuali ketika sinyal input
lebih positif tegangan bias (i e Vi> VB). itu
akan menarik untuk mengetahui bahwa jika
polaritas tegangan bias terbalik, sirkuit yang
dihasilkan akan seperti ditunjukkan pada
Gambar 6 (b) Di sini sinyal input berbaring
di atas -VB tegangan terpotong bentuk
gelombang dari tegangan output juga
ditampilkan dengan angka
3. SHUNT OR PARALLEL
NEGATIVE CLIPPER
The clipper negatif telah memungkinkan untuk
lulus setengah siklus positif tegangan input dan
terpotong setengah siklus negatif sepenuhnya
Gambar 7 menunjukkan shunt (paralel) clipper
negatif.
Dalam rangkaian seperti dioda bertindak sebagai
saklar tertutup untuk tegangan input negatif (yaitu
Vi <O) dan sebagai saklar terbuka untuk tegangan
input positif (yaitu Vi O) gelombang keluaran dari
Circuit adalah sama dengan seri clipper negatif
4. SHUNT OR PARALLEL
NEGATIVE CLIPPER WITH BIAS
Dalam sebuah kliping sirkuit berlangsung
selama setengah siklus negatif hanya bila
tegangan input (Vi <VB) tingkat kliping bisa
digeser ke atas atau bawah dengan
memvariasikan tegangan bias (-VB). Ini akan
menarik untuk mengetahui bahwa jika
polaritas tegangan bias terbalik, maka sirkuit
yang dihasilkan akan seperti yang
ditunjukkan pada Gambar 8 (b) Di sini
seluruh sinyal di bawah VII tingkat tegangan
telah terpotong
