POWER ELECTRONICS CIRCUITS, DEVICES, AND APPLICATIONS Suparman David Suban Koten Rona Rinarwan Diny Sutoko Department of Electrical Engineering, University of Brawijaya Malang
Chapter 1 Introduction. Oleh Suparman, David SK, Sutoko, Rona RD
Chapter.1 Introductions  Definisi :  Elektronika daya merupakan studi tentang rangkaian elektronika yang ditujukan untuk mengendalikan aliran energi listrik  Disiplin ilmu yang mempelajari penggunaan teknologi elektronika dalam konversi energi (daya) elektrik.
Hubungan Dengan Berbagai Ilmu
Makna Elektronika dalam masyarakat  listrik digunakan hampir di setiap manusia dan masyarakat modern  Listrik adalah sebagai sumber energi yang digunakan dalam masyarakat modern  Tujuan dari elektronika daya yang tepat tentang bagaimana menggunakan tenaga listrik, dan bagaimana menggunakannya secara efektif dan efisien, dan bagaimana meningkatkan kualitas dan pemanfaatan tenaga listrik secara baik  Elektronika daya dan elektronik informasi adalah teknologi modern dalam masyarakat : elektronik informasi adalah otak, dan elektronika daya adalah otot.
Chapter.1 Introductions
Tujuan Konversi : Mengapa energi elektrik perlu dikonversikan?  Hampir semua peralatan listrik bekerja kurang efisien atau tidak bisa bekerja pada sumber energi (daya) elektrik yang tersedia.  Banyak pembangkit energi (daya) elektrik nonkonvensional mempunyai bentuk yang tidak kompatibel dengan sumber energi (daya) elektrik lainnya.
Sejarah Elektronika Daya  Logam tangki rectifier, jaringan dikontrol penyearah tabung vakum, ignitron, phanatron, thyratron (diterapkan untuk kontrol daya hingga 1950).  SCR (Silicon Controlled Rectifier)  Thyristor pertama dikembangkan oleh laboratorium Bell pada tahun 1956.  Pertama SCR di komersial adalah yang dikembangkan oleh "General Electric Co" pada tahun 1958.
Sejarah Elektronika Daya  Sampai tahun 1970, thyristor konvensional telah eksklusif digunakan untuk kontrol daya.  Sejak tahun 1970, berbagai jenis perangkat semikonduktor daya dikembangkan dan menjadi komersial.
Sejarah Elektronika Daya Perangkat diatas dapat dibagi secara luas menjadi tiga jenis: (1) dioda daya, (2) thyristor, (3) transistor daya.
Sejarah Elektronika Daya
Pengendalian Karakteristik Daya
Karakteristik & Simbol Komponen Daya
Aplikasi Elektronika Daya

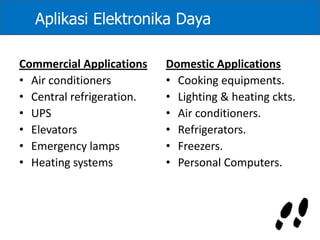

Aplikasi Elektronika Daya Commercial Applications • Air conditioners • Central refrigeration. • UPS • Elevators • Emergency lamps • Heating systems Domestic Applications • Cooking equipments. • Lighting & heating ckts. • Air conditioners. • Refrigerators. • Freezers. • Personal Computers.
Aplikasi Elektronika Daya Telecommunications • Battery chargers. • DC power supply & UPS • Mobile cell phone battery chargers. Transportation • Traction control of electric vehicles. • Battery chargers for electric vehicles. • Electric locomotives. • Street cars & trolley buses.

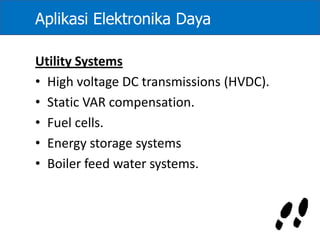

Aplikasi Elektronika Daya Utility Systems • High voltage DC transmissions (HVDC). • Static VAR compensation. • Fuel cells. • Energy storage systems • Boiler feed water systems.
Tipe Rangkaian Elektronika Daya  Penyearah Dioda (uncontrolled)  Konverter ac – dc (controlled)  Konverter ac – ac (pengendali tegangan ac)  Konverter dc – dc (dc chopper)  Konverter dc – ac (inverter)  Saklar/switch statis
Desain Perangkat Lunak  PSIM v.9  SimPowerSystems Blockset  Matlab  ATPdraw  alternative transient program  PSPICE  LabView
Referensi : Text Books  Power Electronics – by M. D. Singh & K. B. Kanchandhani, Tata Mc Graw – Hill Publishing company, 1998.  Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 3nd edition
Referensi :  Power Electronics – by Vedam Subramanyam, New Age International (P) Limited, Publishers  Power Electronics - by V.R.Murthy , 1st edition -2005, OXFORD University Press  Power Electronics-by P.C.Sen,Tata Mc Graw-Hill Publishing
Chapter 2 Power Semiconductor Diodes and Circuits Oleh Suparman, David SK, Sutoko, Rona RD
Dioda Semikonduktor Resistor merupakan sebuah piranti linear karena grafik arus terhadap tegangan merupakan garis lurus. Berbeda dengan dioda. Dioda merupakan piranti non-linear karena grafik arus terhadap tegangan bukan berupa garis lurus. Alasannya adalah karena adanya potensial penghalang (potensial barrier). Resistansinya konstan. Saat tegangan dioda lebih kecil dari tegangan penghambat tersebut, maka arus dioda akan kecil. Ketika tegangan dioda melebihi potensial penghalang,arus dioda akan naik secara cepat.

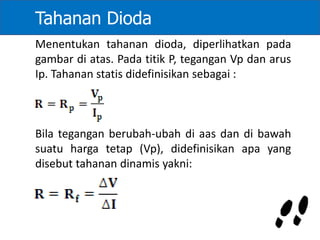

Tahanan Dioda Menentukan tahanan dioda, diperlihatkan pada gambar di atas. Pada titik P, tegangan Vp dan arus Ip. Tahanan statis didefinisikan sebagai : Bila tegangan berubah-ubah di aas dan di bawah suatu harga tetap (Vp), didefinisikan apa yang disebut tahanan dinamis yakni:
Tahanan Dioda
Karakteristik V-A Dioda
Karakteristik V-A Dioda  Kurva Dioda Gambar di atas merupakan kurva karakteristik dioda pada pra tegangan maju (forward) dan pra tegangan balik (reverse).  Dari gambar karakteristik tersebut dapat dianalisa bahwa sebuah dioda akan mengalirkan arus setelah tegangan luar mengatasi potensial barrier, maka arus maju akan menjadi besar.  Pada kurva dengan karakteristik balik saat tegangan yang diberikan sama dengan nol, maka tidak ada arus yang mengalir jika tegangan dinaikkan maka arus akan sangat kecil
Karakteristik V-A Dioda  Saat arus maju terlalu besar maka dioda akan rusak karena disipasi daya terlalu besar.  Jika pada arah balik tegangan yang terlalu tinggi akan menimbulkan kedadalan (breakdown) listrik pada dioda.
Karakteristik V-A Dioda  Pada tegangan reverse yang besar, arus reverse mengalir besar sekali dan sat itu disebut tegangan break down.  Besar arus dioda: Dimana, I = arus melalui dioda I₀ = arus bocor saturasi e = muatan elektron (1,602. C) V = tegangan anoda ke katoda K = konstanta Boltzman (1,38. J/K) T = suhu (Kelvin)  Pada suhu kamar : T=293 K dan qV/KT= 40 maka persamaan menjadi  Jadi, Nampak dari persamaan bahwa arus dipengaruhi oleh tegangan dan temperature.
Kurva Karakteristik Dioda  Kita dapat menyelidiki karakteristik statik dioda, dengan cara memasang dioda seri dengan sebuah catu daya dc dan sebuah resistor.  Kurva karakteristik statik dioda merupakan fungsi arus ID, arus yang melalui dioda, terhadap tegangan VD, beda tegangan antara titik a dan b. Garis Beban melewati titik i = 0. Titik potong v adalah v =vi dan v = 0. Titik potong adalah i =vi /RL
Kurva Karakteristik Dioda  Gambar Kurva Karakteristik Dinamis: Hubungan arus terhadap tegangan masukan vi bervariasi disebut karakteristik dinamis.  Lereng garis beban adalah tetap karena resistans beban RL tetap
Kurva Karakteristik Dioda Gambar Karakteristik Transfer  Kurva yang menunjukkan hubungan antara tegangan keluaran vo dengan tegangan masukan vi untuk rangkaian apapun, dinamakan karakteristik transfer atau karakteristik transmisi.  Karena untuk rangkaian dioda di atas vo= iRL, maka kurva transfer-nya sama dengan karakteristik dinamis.
Macam-macam Dioda  Dioda Umum  Yang dimaksud dioda umum adalah dioda yang dipergunakan dalam rangkaian rangkaian sederhana dan biasanya berfungsi sebagai perata atau pembatas arus listrik.  Dioda umum ini dalam operasinya dapat bekerja bila diberi arus bolak balikatau searah Arus listrik yang melewati dioda sebagian akan dilewatkan baik tegangan positifnya maupun tegangan negatifnya tergantung cara pemasangannya.

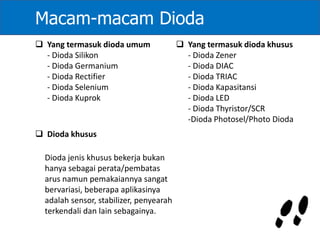

Macam-macam Dioda  Yang termasuk dioda umum - Dioda Silikon - Dioda Germanium - Dioda Rectifier - Dioda Selenium - Dioda Kuprok  Dioda khusus Dioda jenis khusus bekerja bukan hanya sebagai perata/pembatas arus namun pemakaiannya sangat bervariasi, beberapa aplikasinya adalah sensor, stabilizer, penyearah terkendali dan lain sebagainya.  Yang termasuk dioda khusus - Dioda Zener - Dioda DIAC - Dioda TRIAC - Dioda Kapasitansi - Dioda LED - Dioda Thyristor/SCR -Dioda Photosel/Photo Dioda
Jenis Jenis Dioda Ada beberapa jenis dari dioda pertemuan yang hanya menekankan perbedaan pada aspek fisik baik ukuran geometrik, tingkat pengotoran, jenis elektroda ataupun jenis pertemuan, atau benar-benar peranti berbeda seperti dioda Gunn, dioda laser dan dioda mosfet.  Diode Biasa  Dioda Bandangan  Dioda Chat’s Whisker  Dioda Arus Tetap  Dioda Terobosan/Esaki  Dioda Gunn

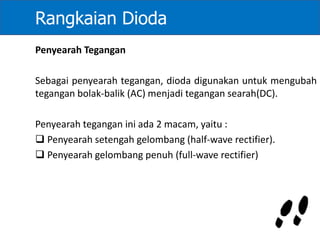

Rangkaian Dioda Penyearah Tegangan Sebagai penyearah tegangan, dioda digunakan untuk mengubah tegangan bolak-balik (AC) menjadi tegangan searah(DC). Penyearah tegangan ini ada 2 macam, yaitu :  Penyearah setengah gelombang (half-wave rectifier).  Penyearah gelombang penuh (full-wave rectifier)
Rangkaian Dioda  Penyearah setengah gelombang (half-wave rectifier).  Saat digunakan sebagai penyearah setengah gelombang, dioda menyearahkan tegangan AC yang berbentuk gelombang sinus menjadi tegangan DC hanya selama siklus positif tegangan AC saja.  Sedangkan pada saat siklus negatifnya, dioda mengalami panjaran balik (reverse bias) sehingga tegangan beban (output) menjadi nol.

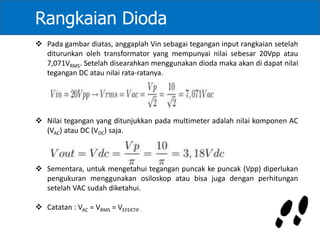

Rangkaian Dioda  Pada gambar diatas, anggaplah Vin sebagai tegangan input rangkaian setelah diturunkan oleh transformator yang mempunyai nilai sebesar 20Vpp atau 7,071VRMS. Setelah disearahkan menggunakan dioda maka akan di dapat nilai tegangan DC atau nilai rata-ratanya.  Nilai tegangan yang ditunjukkan pada multimeter adalah nilai komponen AC (VAC) atau DC (VDC) saja.  Sementara, untuk mengetahui tegangan puncak ke puncak (Vpp) diperlukan pengukuran menggunakan osiloskop atau bisa juga dengan perhitungan setelah VAC sudah diketahui.  Catatan : VAC = VRMS = VEFEKTIF .
Rangkaian Dioda Rangkaian penyearah setengah gelombang ini memiliki kelemahan pada kualitas arus DC yang dihasilkan. Arus DC rata-rata yang dihasilkan dari rangkaian ini hanya 0,318 dari arus maksimum-nya, jika dituliskan dalam persamaan matematika adalah sebagai berikut; IAV = 0,318 ∙ IMAX Oleh sebab itu rangkaian penyearah setengah gelombang lebih sering digunakan sebagai rangkaian yang berfungsi untuk menurunkan daya pada suatu rangkaian elektronika sederhana dan digunakan juga sebagai demodulator pada radio penerima AM.
Rangkaian Dioda  Penyearah gelombang penuh (full-wave rectifier).  Saat digunakan sebagai penyearah gelombang penuh, dioda secara bergantian menyearahkan tegangan AC pada saat siklus positif dan negatif.  Penyearah gelombang penuh ada 2 macam dan penggunaannya disesuaikan dengan transformator yang dipakai.  Untuk transformator biasa digunakan jembatan dioda (dioda bridge) sementara untuk transformator CT digunakan 2 dioda saja sebagai penyearahnya.
Rangkaian Dioda  Penyearah gelombang penuh dengan jembatan dioda (dioda bridge)  Pada dioda bridge, hanya ada 2 dioda saja yang menghantarkan arus untuk setiap siklus tegangan AC sedangkan 2 dioda lainnya bersifat sebagai isolator pada saat siklus yang sama.
Rangkaian Dioda Saat siklus positif tegangan AC, arus mengalir melalui dioda B menuju beban dan kembali melalui dioda C. Pada saat yang bersamaan pula, dioda A dan D mengalami reverse bias sehingga tidak ada arus yg mengalir atau kedua dioda tersebut bersifat sebagai isolator. Sedangkan pada saat siklus negatif tegangan AC, arus mengalir melalui dioda D menuju beban dan kembali melalui dioda A. Karena dioda B dan C mengalami reverse bias maka arus tidak dapat mengalir pada kedua dioda ini.

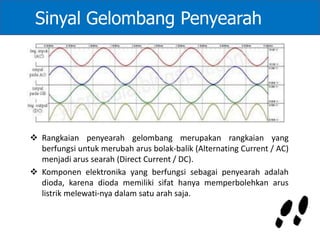

Sinyal Gelombang Penyearah Grafik sinyal dari penyearah gelombang penuh dengan jembatan dioda (dioda bridge) ditunjukkan seperti pada gambar berikut Jembatan dioda (dioda bridge) tersedia dalam bentuk 1 komponen saja atau pun bisa dibuat dengan menggunakan 4 dioda yang sama karakteristiknya. Yang harus diperhatikan adalah besar arus yang dilewatkan oleh dioda harus lebih besar dari besar arus yang dilewatkan pada rangkaian.
Rangkaian Dioda  Penyearah gelombang penuh menggunakan 2 dioda. Seperti telah disebutkan diatas, penyearah gelombang penuh menggunakan 2 dioda ini hanya bisa digunakan pada transformator CT, dimana tegangan sekunder yang dihasilkan oleh trafo CT ini adalah : dimana V1=teg primer dan V2=teg sekunder, Cara kerja penyearah gelombang penuh jenis ini dapat dijelaskan seperti berikut.
 Pada gambar mengenai trafo diketahui bahwa pada bagian sekunder trafo CT terdapat 2 sinyal output yang terjadi secara bersamaan, mempunyai amplitudo yang sama namun berlawanan fasa.  Saat tegangan input (teg primer) berada pada siklus positif, pada titik AO akan terjadi siklus positif sementara pada titik OB akan terjadi siklus negatif.  Akibatnya D1 akan mengalami panjaran maju (forward bias) sedangkan D2 mengalami panjaran balik (reverse bias) sehingga arus akan mengalir melalui D1 menuju ke beban dan kembali ke titik center tap. Rangkaian Dioda
 Rangkaian penyearah gelombang merupakan rangkaian yang berfungsi untuk merubah arus bolak-balik (Alternating Current / AC) menjadi arus searah (Direct Current / DC).  Komponen elektronika yang berfungsi sebagai penyearah adalah dioda, karena dioda memiliki sifat hanya memperbolehkan arus listrik melewati-nya dalam satu arah saja. Sinyal Gelombang Penyearah
Referensi : Text Books  Power Electronics – by M. D. Singh & K. B. Kanchandhani, Tata Mc Graw – Hill Publishing company, 1998.  Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 3nd edition
Referensi :  Power Electronics – by Vedam Subramanyam, New Age International (P) Limited, Publishers  Power Electronics - by V.R.Murthy , 1st edition -2005, OXFORD University Press  Power Electronics-by P.C.Sen,Tata Mc Graw-Hill Publishing
Chapter 3 Diode Rectifier Oleh Suparman, David SK, Sutoko, Rona RD

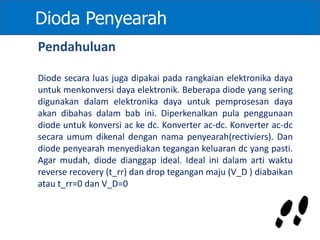

Dioda Penyearah Pendahuluan Diode secara luas juga dipakai pada rangkaian elektronika daya untuk menkonversi daya elektronik. Beberapa diode yang sering digunakan dalam elektronika daya untuk pemprosesan daya akan dibahas dalam bab ini. Diperkenalkan pula penggunaan diode untuk konversi ac ke dc. Konverter ac-dc. Konverter ac-dc secara umum dikenal dengan nama penyearah(rectiviers). Dan diode penyearah menyediakan tegangan keluaran dc yang pasti. Agar mudah, diode dianggap ideal. Ideal ini dalam arti waktu reverse recovery (t_rr) dan drop tegangan maju (V_D ) diabaikan atau t_rr=0 dan V_D=0
Penyearah Setengah Gelombang Satu Fasa Selama tegangan masukan memiliki siklus setengah positif, diode D_1 berkonduksi dan tegangan masukan muncul melalui beban. Selama tegangan masukan memiliki siklus setengah negative, diode pada siklus tertahan (bloking condition) dan tegangan keluaran nol.
Tiap bagian trafo dengan diode yang berhubungan berfungsi sebagai penyearah setengah gelombang. karena tidak ada arus dc yang mengalir melalui trafo maka tidak ada masalah saturasi dc pada inti trafo. Tegangan keluaran rata-rata adalah Penyearah Setengah Gelombang Penuh Satu Fasa

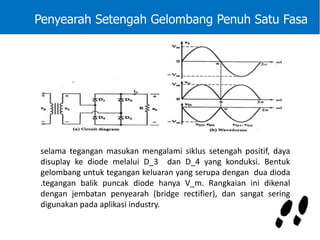

selama tegangan masukan mengalami siklus setengah positif, daya disuplay ke diode melalui D_3 dan D_4 yang konduksi. Bentuk gelombang untuk tegangan keluaran yang serupa dengan dua dioda .tegangan balik puncak diode hanya V_m. Rangkaian ini dikenal dengan jembatan penyearah (bridge rectifier), dan sangat sering digunakan pada aplikasi industry. Penyearah Setengah Gelombang Penuh Satu Fasa

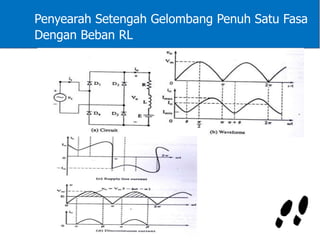

Penyearah Setengah Gelombang Penuh Satu Fasa Dengan Beban RL
Penyearah Setengah Gelombang Penuh Satu Fasa Dengan Beban RL Dengan sebuah beban resistife, arus beban memiliki bentuk yang sama dengan tegangan keluaran. Pada prakteknya hampir semua bebannya induktif dan arus beban bergangtung pada nilai resistansi beban R dan induktansi beban L. ditunjukan pada gambar (3.8a). Tegangan baterai E ditabahkan untuk membentuk persamaan yang umum. Bila tegangan masukan adalah V_s=V_m sin ωt arus b eban i_L dapat ditentukan melalui
Penyearah Setengah Gelombang Penuh Satu Fasa Dengan Beban RL Bila tegangan masukan adalah V_s=V_m sin ωt arus b eban i_L dapat ditentukan melalui Yang memiliki penyelesaian dalam bentuk Dengan ipedansi beban Z=[R2 + (ωL)2]1/2 dan sudut ipedansi beban θ =tan-1(ωL/R)
Jembatan Penyearah 3 Fasa Tegangan line ke line adalah √2 kali tegangan fasa sumber tiga fasa yang terhubung bintang. Jika Vm adalah sinyal maksimum tegangan fasa, maka tegangan fasa instantaneous dapat dinyatakan

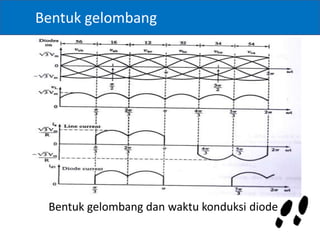

Bentuk gelombang Bentuk gelombang dan waktu konduksi diode

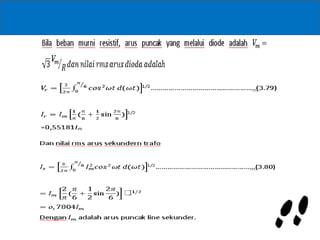

Bentuk tegangan keluaran rata-rata ditentukan dari
Referensi : Text Books  Power Electronics – by M. D. Singh & K. B. Kanchandhani, Tata Mc Graw – Hill Publishing company, 1998.  Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 3nd edition  Elektronika Daya Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 2nd edition
Referensi :  Power Electronics – by Vedam Subramanyam, New Age International (P) Limited, Publishers  Power Electronics - by V.R.Murthy , 1st edition -2005, OXFORD University Press  Power Electronics-by P.C.Sen,Tata Mc Graw-Hill Publishing
Chapter 4 Power Transistor Oleh Suparman, David SK, Sutoko, Rona RD
Transistor Daya Transistor,digunakan sebagai elemen saklar, dioperasikan dalam wilayah saturasi, dan menghasilkan kondisi-on dan tegangan yang rendah. Kecepatan pensaklaran modern lebih tinggi dari thyristor dan transistor tersebut sering dipakai dalam converter dc-dc dan dc- ac, dengan diode terhubung parallel terbalik untuk menghasilkan aliran arus dua arah (Bidiretional), meskipun begitu, tingkat tegangan dan arusnya lebi rendah daripada thyristor dan transistor secara normal digunakan dalam aplikasi daya rendah sampai menegah. Transitor daya dapat diklasifikasikan kedalam empat kategori yakni: 1) Bipolar Junction Transitor (BJT) 2) Metal-Oxide- semiconductor field Transistor (MOSFET) 3) Static Induction Ttansistor (SIT) 4) Insulated-Gate Bipolar Transistor (IGBT)
Transistor Daya Gambar 4.1 Transistor Bipolar
Karakteristik Transistor Daya Gambar 4.3 Karakteristik transistor NPN
Model Transistor Daya Gambar 4.5 Model Transistpr NPN
Transistor Daya Pada kondisi operasi sinyal besar dc. Persamaan yang berhubungan dengan arus :
Transistor Daya
Transistor Daya
Transistor Daya Jika arus basis ditingkatkan diatas IBM, VBE meningkat dan arus kolektor akan meningkat dan VCE akan jatuh dibawah VBE , hal ini akan berlanjut sampai CBJ bias maju dengan VBc kira kira 0,4 sampai o,5V. transistor kemudian akan saturasi. Saturasi transistor didevenisikan sebagai titik diatas dimana setiap peningkatan arus basis tidak meningkatkan arus kolektor dengan cukup berarti. Dalam kondisi saturasi, arus kolektor konstaan. Jika tegangan saturasi kolektor emitter adalah VCE(SAT) arus kolektor adalah :

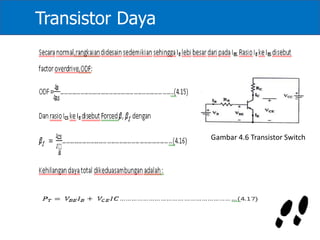

Transistor Daya Gambar 4.6 Transistor Switch
Transistor Daya Gambar 4.8 Pensaklaran waktu Transistor bipolar
Transistor Daya Gambar 4.8 Pengisian penyipanan pada transistor bipolar tersaturasi Gambar 4.8a menunjukan penyimpanan muatan lebih di basis dari transistor saturasi.selama mati muatan lebih ini dipindah pertama dalam rentang waktu t_s dan profil muatan diubah dari a menjadi c seperti ditunjukan pada gambar 8-9b. selama waktu jatuh,profil muatan menurun dari profil c sampai semua muatan dipindah. Waktu nyalah t_on merupakan jumlah dari waktu tundah t_d dan waktu naik t_r :
Transistor Daya
Referensi : Text Books  Power Electronics – by M. D. Singh & K. B. Kanchandhani, Tata Mc Graw – Hill Publishing company, 1998.  Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 3nd edition
Referensi :  Power Electronics – by Vedam Subramanyam, New Age International (P) Limited, Publishers  Power Electronics - by V.R.Murthy , 1st edition -2005, OXFORD University Press  Power Electronics-by P.C.Sen,Tata Mc Graw-Hill Publishing
Chapter 7 Thyristor Oleh Suparman, David SK, Sutoko, Rona RD
Thyristor merupakan salah satu tipe devais semikonduktor daya yang paling penting dan telah digunakan secara ekstensif pada rangkaian elektronika daya. Thyristor biasanya digunakan sebagai saklar/bistabil, beroperasi antara keadaan non konduksi ke konduksi. Pada banyak aplikasi, thyristor dapat diasumsikan sebagai saklar ideal akan tetapi dalam prakteknya thyristor memiliki batasan dan karakteristik tertentu. Pendahuluan

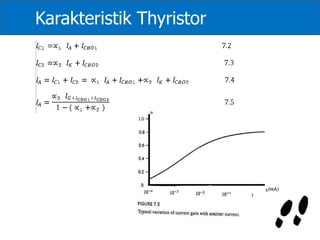

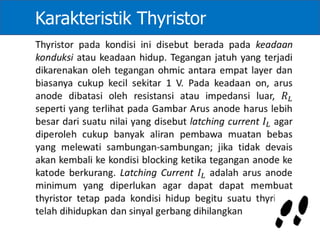

Karakteristik Thyristor
Karakteristik Thyristor
Karakteristik Thyristor
Karakteristik Thyristor
Two-Transistor Model Thyristor
Karakteristik Thyristor
Thyristor Turn-On
Thyristor Turn-On

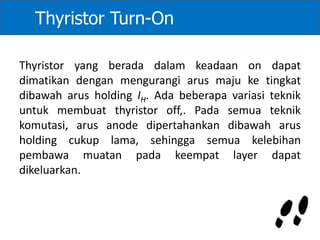

Thyristor yang berada dalam keadaan on dapat dimatikan dengan mengurangi arus maju ke tingkat dibawah arus holding IH. Ada beberapa variasi teknik untuk membuat thyristor off,. Pada semua teknik komutasi, arus anode dipertahankan dibawah arus holding cukup lama, sehingga semua kelebihan pembawa muatan pada keempat layer dapat dikeluarkan. Thyristor Turn-On

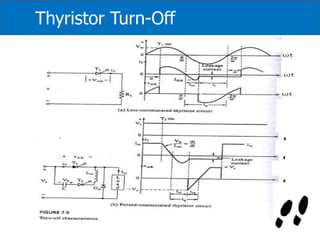

Thyristor Turn-Off
• Phase controlled thyristors (SCRs) • Bidirectional Phase controlled thyristors (BCTs) • Fast switching thyristor s (SCRs) • Light-activated silicon- controlled rectifier (LASSCRs) • Bidirectional triode thyristors (TRIACs) • Reverse-conducting thyristors (RCTs) • Gate-turn off thyristors (GTOs) • FET- controlled thyristors (FET-CTHs) • MOS turn off thyristors (MTOs) • Emitter turn off (control) thyristors (ETOs) • Integrated gate-commutated thyristors (IGCTs) Tipe Thyristor
BCTs
Bidirectional Triode Thyristor

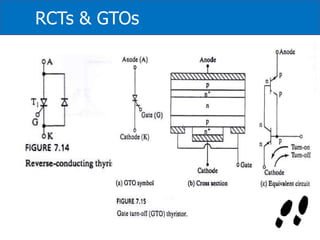

RCTs & GTOs

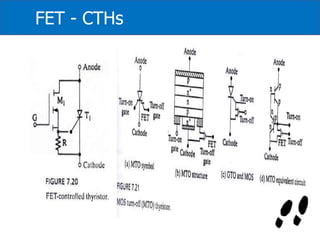

FET - CTHs
FET - CTHs
IGCTs
MCTs
SITHs

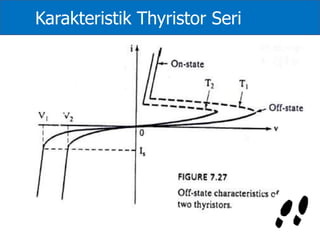

Karakteristik Thyristor Seri

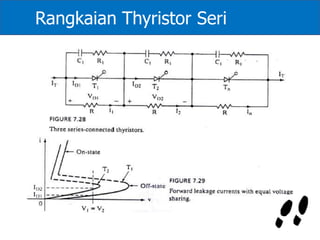

Rangkaian Thyristor Seri
Waktu Pemulihan Thyristor

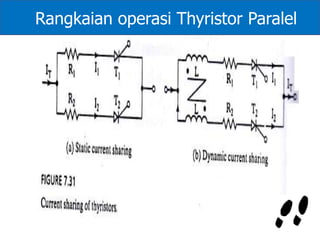

Rangkaian operasi Thyristor Paralel
di/dt Protection
di/dt Protection
Thyristor SPICE Model
GTO SPICE Model
GTO SPICE Model

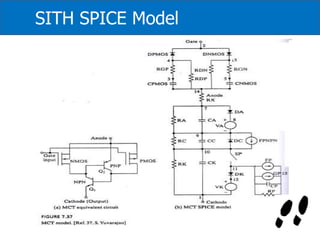

SITH SPICE Model
Referensi : Text Books  Power Electronics – by M. D. Singh & K. B. Kanchandhani, Tata Mc Graw – Hill Publishing company, 1998.  Power Electronics : Circuits, Devices and Applications – by M. H. Rashid, Prentice Hall of India, 3nd edition
Referensi :  Power Electronics – by Vedam Subramanyam, New Age International (P) Limited, Publishers  Power Electronics - by V.R.Murthy , 1st edition -2005, OXFORD University Press  Power Electronics-by P.C.Sen,Tata Mc Graw-Hill Publishing
