Pengantar Gardu Induk 1. Pengertian 2. Klasifikasi 3. Fungsi dan Peran 4. Gardu Induk di Indonesia

1. Pengantar Gardu Induk

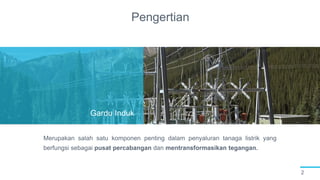

2. Pengertian
2
Gardu Induk

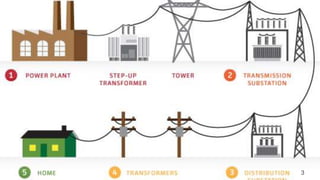

Merupakan salah satu komponen penting dalam penyaluran tanaga listrik yang
berfungsi sebagai pusat percabangan dan mentransformasikan tegangan.

3. 3

4. 4
Klasifikasi
Gardu Induk

5. Klasifikasi: Sumber Tegangan
5

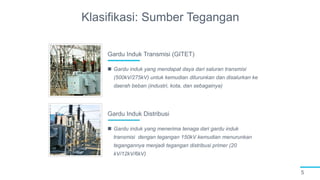

 Gardu induk yang mendapat daya dari saluran transmisi
(500kV/275kV) untuk kemudian diturunkan dan disalurkan ke
daerah beban (industri, kota, dan sebagainya)
Gardu Induk Transmisi (GITET)
 Gardu induk yang menerima tenaga dari gardu induk
transmisi dengan tegangan 150kV kemudian menurunkan
tegangannya menjadi tegangan distribusi primer (20
kV/12kV/6kV)
Gardu Induk Distribusi

6. Klasifikasi: Tempat Pemasangan
6

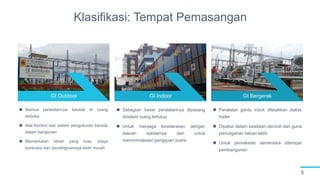

GI Outdoor GI Indoor GI Bergerak
 Semua peralatannya berada di ruang
terbuka
 Alat Kontrol dan sistem pengukuran berada
dalam bangunan
 Memerlukan lahan yang luas, biaya
kontruksi dan pendinginannya lebih murah
 Sebagian besar peralatannya dipasang
didalam ruang tertutup
 Untuk menjaga keselarasan dengan
daerah sekitarnya dan untuk
meminimalisasi gangguan suara
 Peralatan gardu induk diletakkan diatas
trailer
 Dipakai dalam keadaan darurat dan guna
pencegahan beban lebih
 Untuk pemakaian sementara ditempat
pembangunan

7. Klasifikasi: Isolasi
7

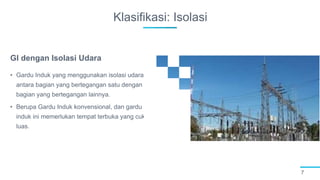

• Gardu Induk yang menggunakan isolasi udara
antara bagian yang bertegangan satu dengan
bagian yang bertegangan lainnya.
• Berupa Gardu Induk konvensional, dan gardu
induk ini memerlukan tempat terbuka yang cukup
luas.
GI dengan Isolasi Udara

8. Klasifikasi: Isolasi
8

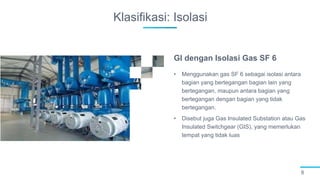

• Menggunakan gas SF 6 sebagai isolasi antara
bagian yang bertegangan bagian lain yang
bertegangan, maupun antara bagian yang
bertegangan dengan bagian yang tidak
bertegangan.
• Disebut juga Gas Insulated Substation atau Gas
Insulated Switchgear (GIS), yang memerlukan
tempat yang tidak luas
GI dengan Isolasi Gas SF 6

9. Klasifikasi: Sistem Busbar
9

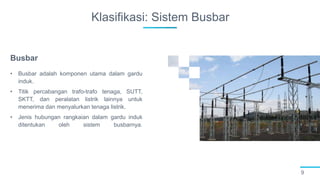

• Busbar adalah komponen utama dalam gardu
induk.
• Titik percabangan trafo-trafo tenaga, SUTT,
SKTT, dan peralatan listrik lainnya untuk
menerima dan menyalurkan tenaga listrik.
• Jenis hubungan rangkaian dalam gardu induk
ditentukan oleh sistem busbarnya.
Busbar

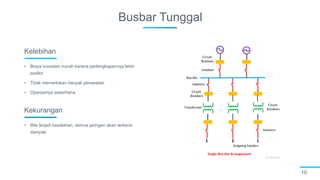

10. Busbar Tunggal
10
• Biaya investasi murah karena perlengkapannya lebih
sedikit
• Tidak memerlukan banyak perawatan
• Operasinya sederhana
Kelebihan
• Bila terjadi kesalahan, semua jaringan akan terkena
dampak
Kekurangan

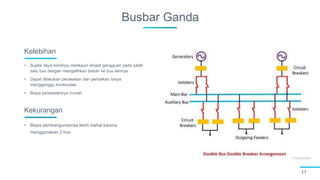

11. Busbar Ganda
11
• Suplai daya kontinyu meskipun terjadi gangguan pada salah
satu bus dengan mengalihkan beban ke bus lainnya
• Dapat dilakukan perawatan dan perbaikan tanpa
mengganggu kontinuitas
• Biaya perawatannya murah
Kelebihan
• Biaya pembangunannya lebih mahal karena
menggunakan 2 bus
Kekurangan

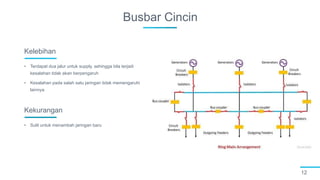

12. Busbar Cincin
12
• Terdapat dua jalur untuk supply, sehingga bila terjadi
kesalahan tidak akan berpengaruh
• Kesalahan pada salah satu jaringan tidak memengaruhi
lainnya
Kelebihan
• Sulit untuk menambah jaringan baru
Kekurangan

13. 13
Fungsi dan
Peran

14. 14
Fungsi utama gardu induk adalah sebagai tempat
percabangan. Penurunan tegangan dilakukan
apabila ada beban di sekitar gardu induk
Fungsi Utama

15. Fungsi dan Peran Gardu Induk
15

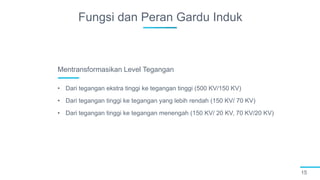

• Dari tegangan ekstra tinggi ke tegangan tinggi (500 KV/150 KV)
• Dari tegangan tinggi ke tegangan yang lebih rendah (150 KV/ 70 KV)
• Dari tegangan tinggi ke tegangan menengah (150 KV/ 20 KV, 70 KV/20 KV)
Mentransformasikan Level Tegangan

16. 16

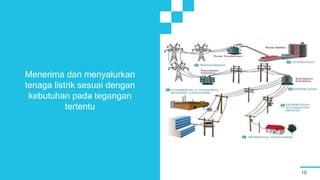

Menerima dan menyalurkan
tenaga listrik sesuai dengan
kebutuhan pada tegangan
tertentu

17. Fungsi dan Peran Gardu Induk
17

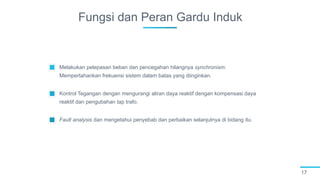

Melakukan pelepasan beban dan pencegahan hilangnya synchronism.
Mempertahankan frekuensi sistem dalam batas yang diinginkan.
Kontrol Tegangan dengan mengurangi aliran daya reaktif dengan kompensasi daya
reaktif dan pengubahan tap trafo.
Fault analysis dan mengetahui penyebab dan perbaikan selanjutnya di bidang itu.

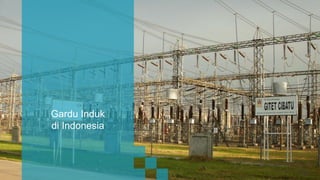

18. Gardu Induk
di Indonesia
18

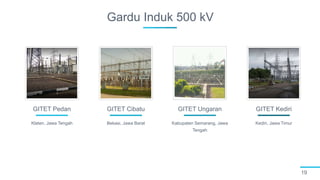

19. Gardu Induk 500 kV
19
GITET Pedan GITET Cibatu GITET Ungaran GITET Kediri
Klaten, Jawa Tengah Bekasi, Jawa Barat Kabupaten Semarang, Jawa
Tengah
Kediri, Jawa Timur

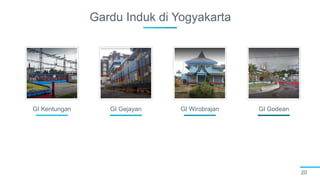

20. Gardu Induk di Yogyakarta
20
GI Kentungan GI Gejayan GI Wirobrajan GI Godean

21. 21
Gardu Induk Digital
 Penerapan teknologi terkini dalam komponen dan sistem
gardu induk
 Mengurangi pekerja yang dibutuhkan dan mengurangi
kompleksitas pembangunan
 Akurasi data pengukuran mencapai 100 persen, prediksi
kapan harus maintenance, dan analisis menyeluruh
mengenai performa mesin

22. Gardu Induk
22
