Ubuntu12.04 LTSにOpenStack (Grizzly)をインストールするための構築手順書です。

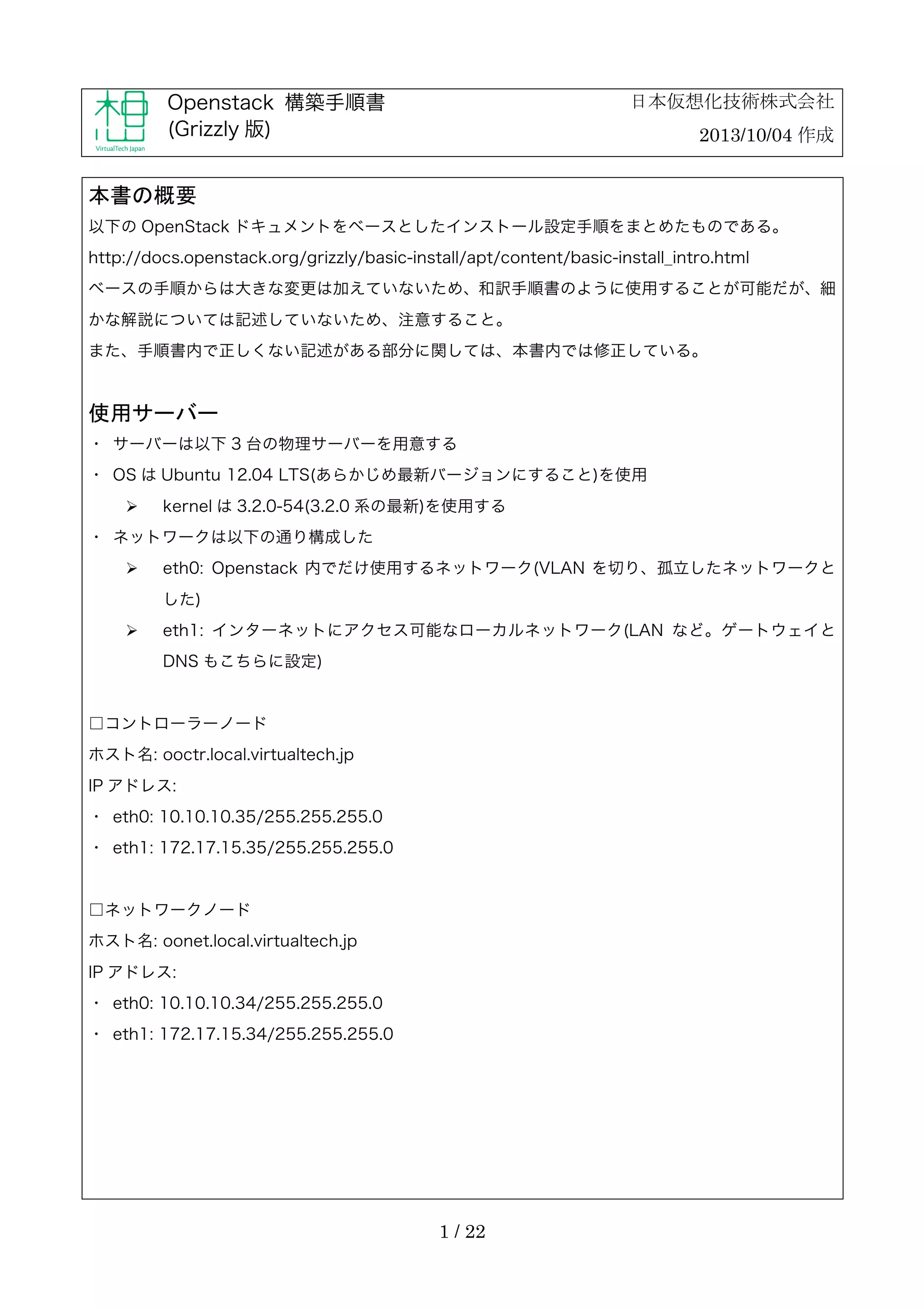

1. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
本書の概要
以下の OpenStack ドキュメントをベースとしたインストール設定手順をまとめたものである。
http://docs.openstack.org/grizzly/basic-install/apt/content/basic-install_intro.html
ベースの手順からは大きな変更は加えていないため、和訳手順書のように使用することが可能だが、細
かな解説については記述していないため、注意すること。
また、手順書内で正しくない記述がある部分に関しては、本書内では修正している。
使用サーバー
・
サーバーは以下 3 台の物理サーバーを用意する
・
OS は Ubuntu 12.04 LTS(あらかじめ最新バージョンにすること)を使用
Ø
kernel は 3.2.0-54(3.2.0 系の最新)を使用する
・
ネットワークは以下の通り構成した
Ø
eth0: Openstack 内でだけ使用するネットワーク(VLAN を切り、孤立したネットワークと
した)
Ø
eth1: インターネットにアクセス可能なローカルネットワーク(LAN など。ゲートウェイと
DNS もこちらに設定)
□コントローラーノード
ホスト名: ooctr.local.virtualtech.jp
IP アドレス:
・
eth0: 10.10.10.35/255.255.255.0
・
eth1: 172.17.15.35/255.255.255.0
□ネットワークノード
ホスト名: oonet.local.virtualtech.jp
IP アドレス:
・
eth0: 10.10.10.34/255.255.255.0
・
eth1: 172.17.15.34/255.255.255.0
1 / 22

2. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

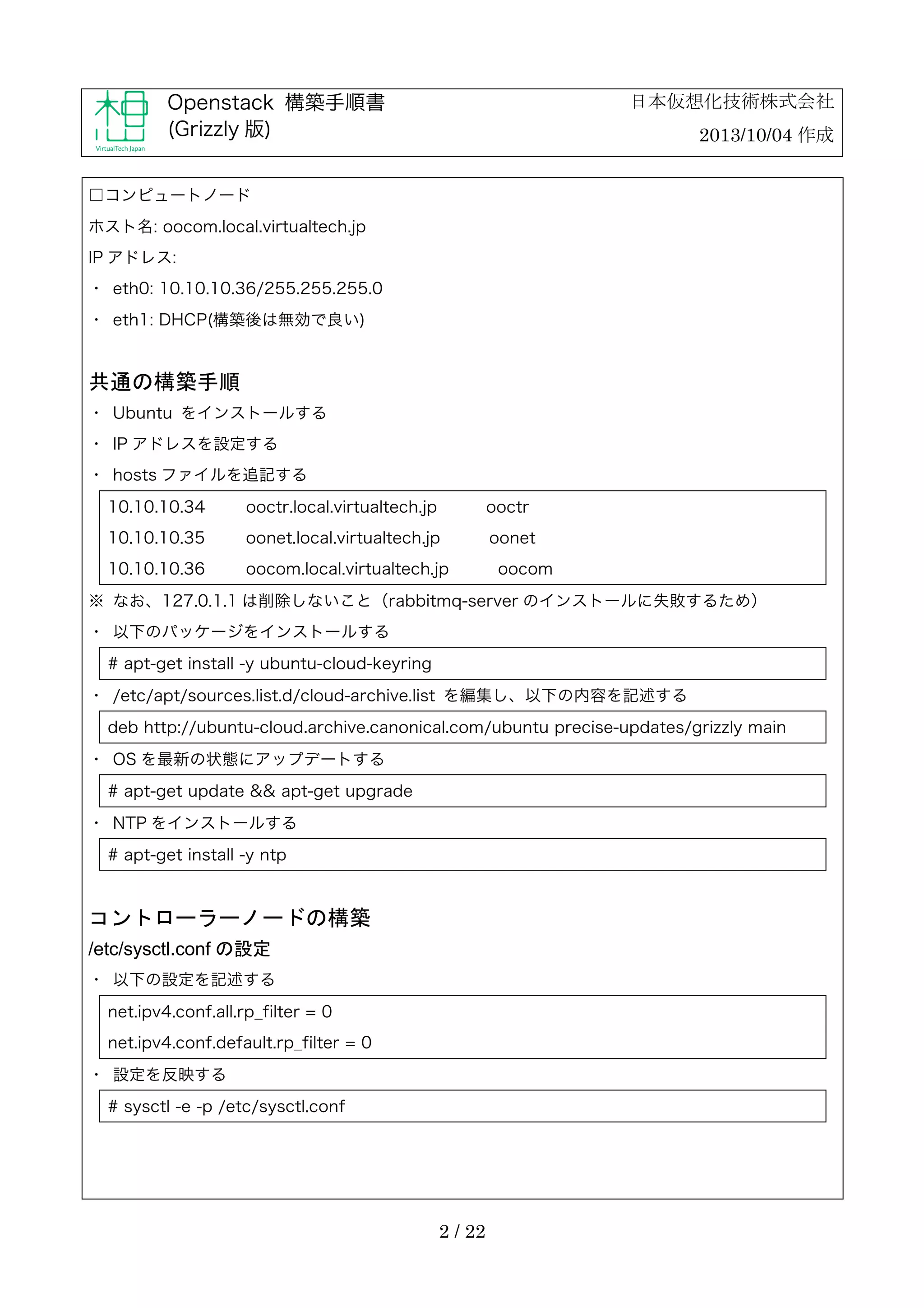

□コンピュートノード
ホスト名: oocom.local.virtualtech.jp
IP アドレス:
・
eth0: 10.10.10.36/255.255.255.0
・
eth1: DHCP(構築後は無効で良い)
共通の構築手順
・
Ubuntu をインストールする
・
IP アドレスを設定する
・
hosts ファイルを追記する
10.10.10.34
ooctr.local.virtualtech.jp
ooctr
10.10.10.35
oonet.local.virtualtech.jp
oonet
10.10.10.36
oocom.local.virtualtech.jp
oocom
※
なお、127.0.1.1 は削除しないこと（rabbitmq-server のインストールに失敗するため）
・
以下のパッケージをインストールする
# apt-get install -y ubuntu-cloud-keyring
・
/etc/apt/sources.list.d/cloud-archive.list を編集し、以下の内容を記述する
deb http://ubuntu-cloud.archive.canonical.com/ubuntu precise-updates/grizzly main
・
OS を最新の状態にアップデートする
# apt-get update && apt-get upgrade
・
NTP をインストールする
# apt-get install -y ntp
コントローラーノードの構築
/etc/sysctl.conf の設定
・
以下の設定を記述する
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
・
設定を反映する
# sysctl -e -p /etc/sysctl.conf
2 / 22

3. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

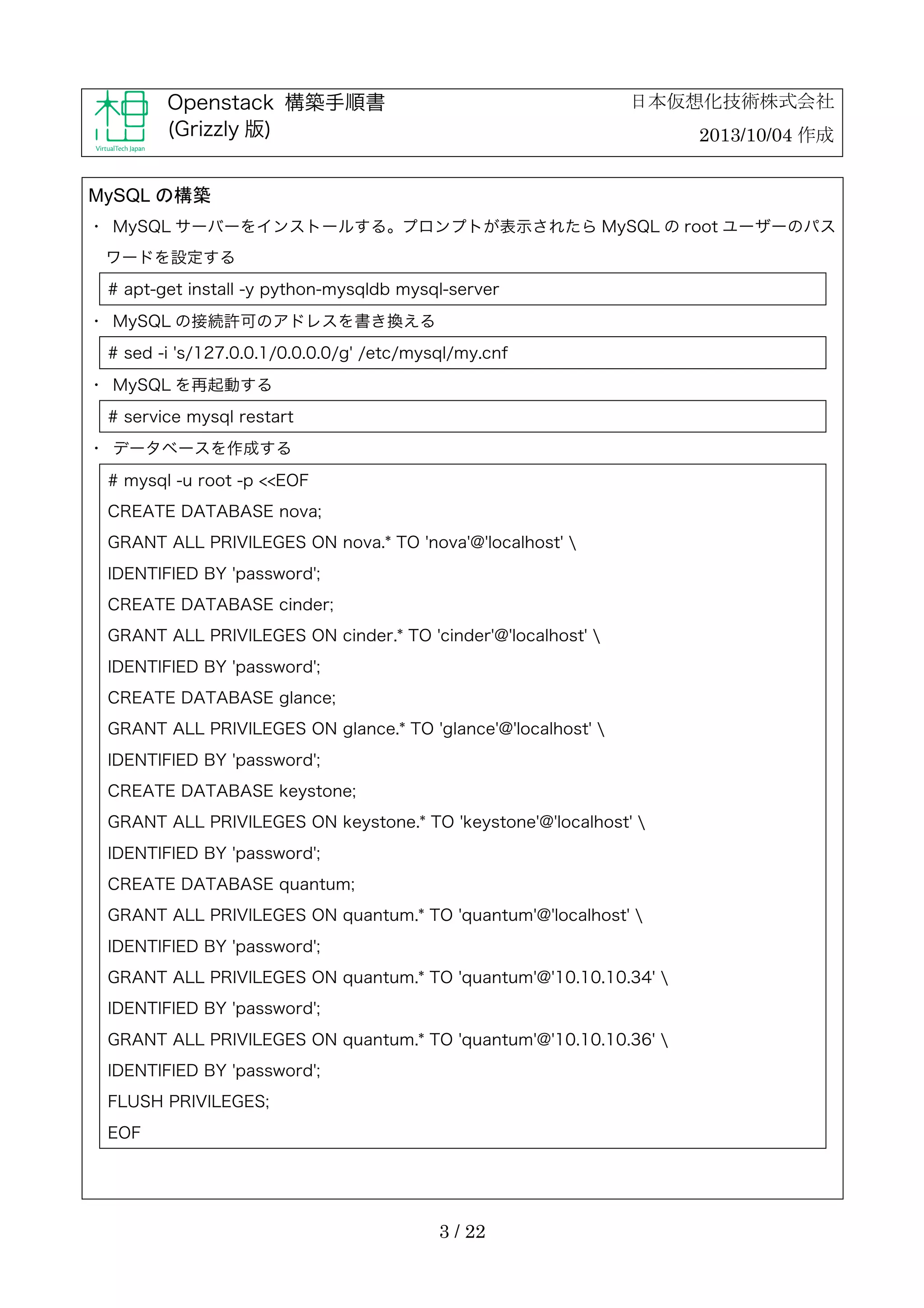

MySQL の構築
・
MySQL サーバーをインストールする。プロンプトが表示されたら MySQL の root ユーザーのパス
ワードを設定する
# apt-get install -y python-mysqldb mysql-server
・
MySQL の接続許可のアドレスを書き換える
# sed -i 's/127.0.0.1/0.0.0.0/g' /etc/mysql/my.cnf
・
MySQL を再起動する
# service mysql restart
・
データベースを作成する
# mysql -u root -p <<EOF
CREATE DATABASE nova;
GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'localhost'
IDENTIFIED BY 'password';
CREATE DATABASE cinder;
GRANT ALL PRIVILEGES ON cinder.* TO 'cinder'@'localhost'
IDENTIFIED BY 'password';
CREATE DATABASE glance;
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'localhost'
IDENTIFIED BY 'password';
CREATE DATABASE keystone;
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'localhost'
IDENTIFIED BY 'password';
CREATE DATABASE quantum;
GRANT ALL PRIVILEGES ON quantum.* TO 'quantum'@'localhost'
IDENTIFIED BY 'password';
GRANT ALL PRIVILEGES ON quantum.* TO 'quantum'@'10.10.10.34'
IDENTIFIED BY 'password';
GRANT ALL PRIVILEGES ON quantum.* TO 'quantum'@'10.10.10.36'
IDENTIFIED BY 'password';
FLUSH PRIVILEGES;
EOF
3 / 22

4. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

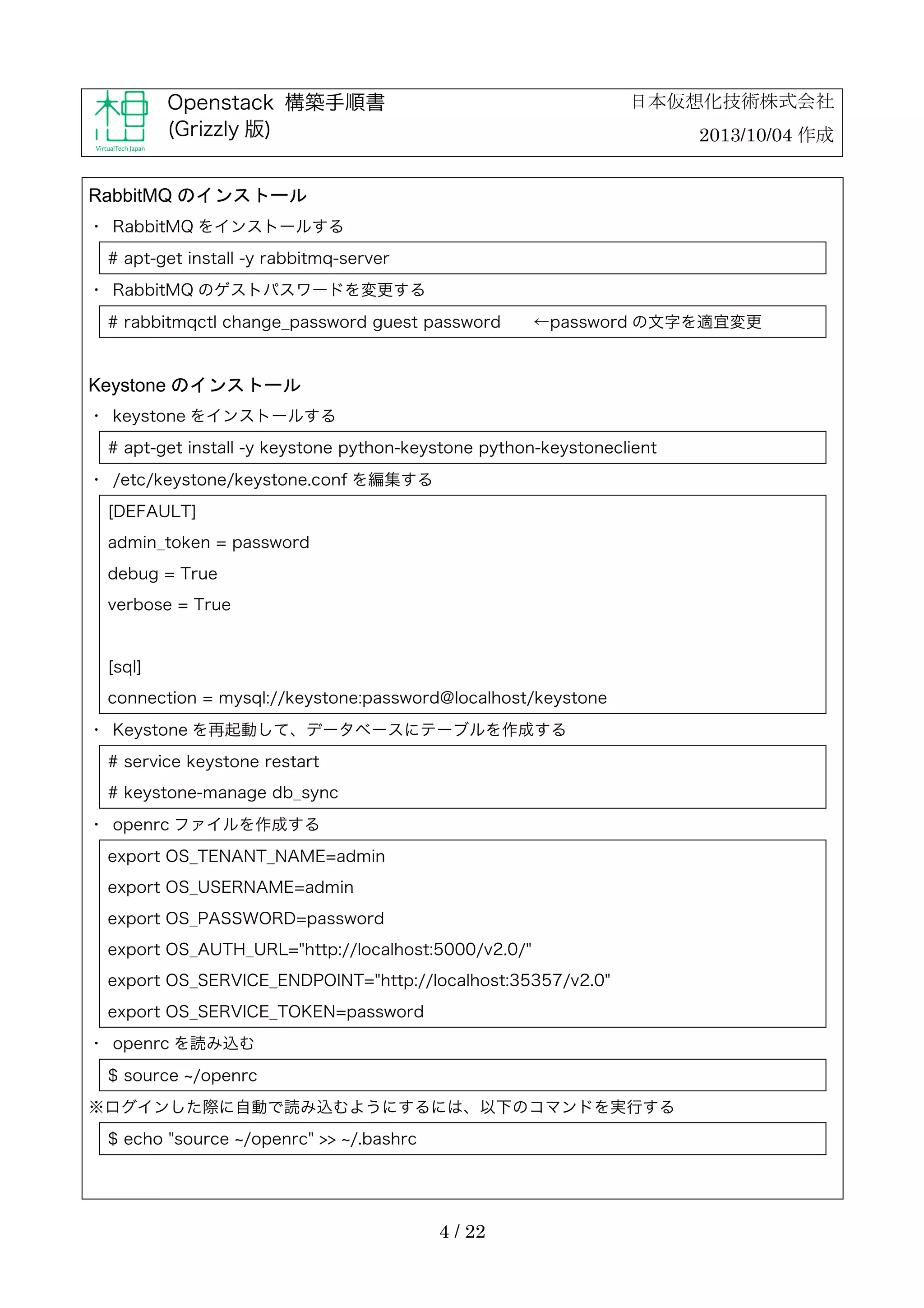

RabbitMQ のインストール
・
RabbitMQ をインストールする
# apt-get install -y rabbitmq-server
・
RabbitMQ のゲストパスワードを変更する
# rabbitmqctl change_password guest password
←password の文字を適宜変更
Keystone のインストール
・
keystone をインストールする
# apt-get install -y keystone python-keystone python-keystoneclient
・
/etc/keystone/keystone.conf を編集する
[DEFAULT]
admin_token = password
debug = True
verbose = True
[sql]
connection = mysql://keystone:password@localhost/keystone
・
Keystone を再起動して、データベースにテーブルを作成する
# service keystone restart
# keystone-manage db_sync
・
openrc ファイルを作成する
export OS_TENANT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=password
export OS_AUTH_URL="http://localhost:5000/v2.0/"
export OS_SERVICE_ENDPOINT="http://localhost:35357/v2.0"
export OS_SERVICE_TOKEN=password
・
openrc を読み込む
$ source /openrc
※ログインした際に自動で読み込むようにするには、以下のコマンドを実行する
$ echo "source /openrc" >> /.bashrc
4 / 22

5. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・

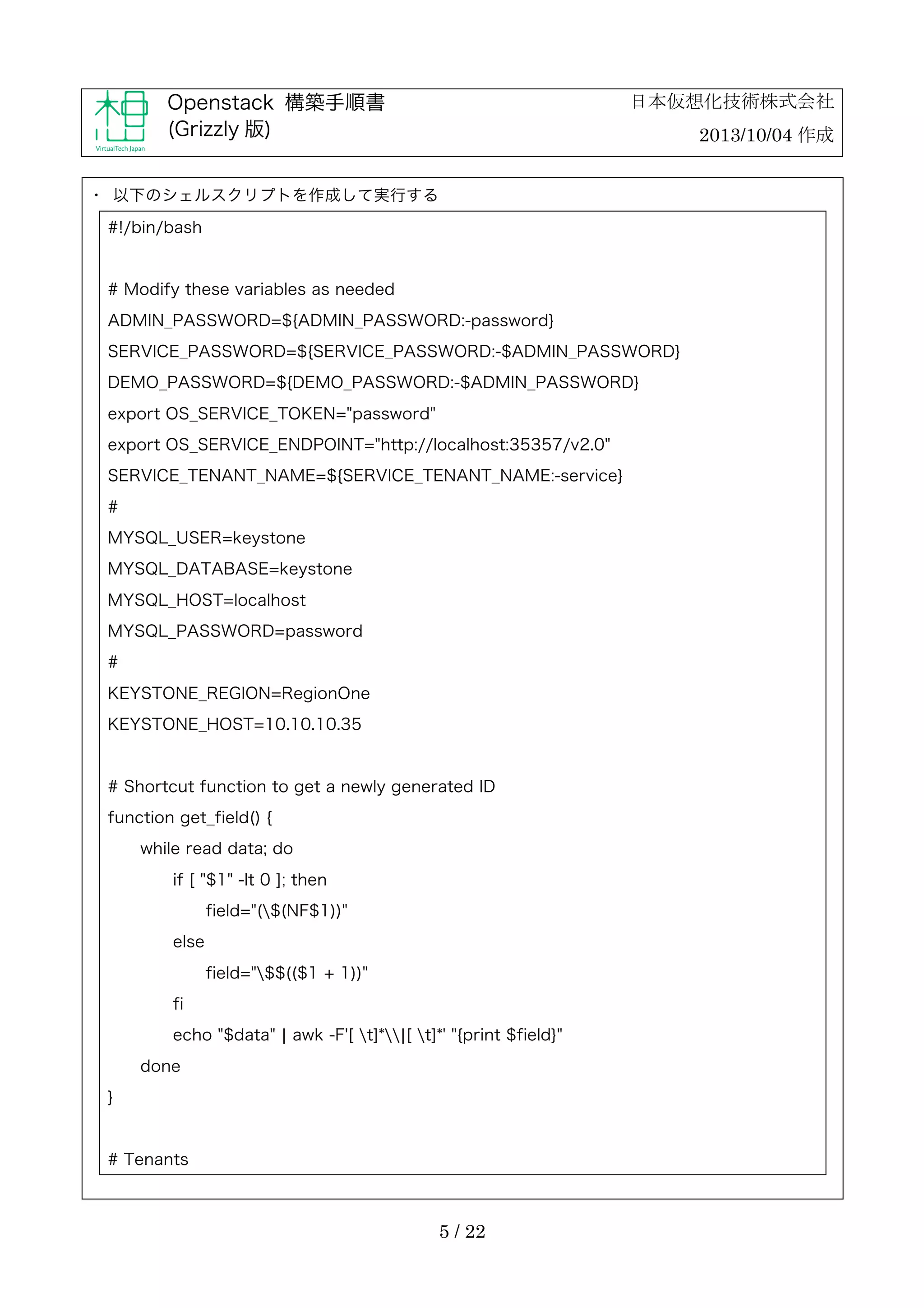

以下のシェルスクリプトを作成して実行する
#!/bin/bash
# Modify these variables as needed
ADMIN_PASSWORD=${ADMIN_PASSWORD:-password}
SERVICE_PASSWORD=${SERVICE_PASSWORD:-$ADMIN_PASSWORD}
DEMO_PASSWORD=${DEMO_PASSWORD:-$ADMIN_PASSWORD}
export OS_SERVICE_TOKEN="password"
export OS_SERVICE_ENDPOINT="http://localhost:35357/v2.0"
SERVICE_TENANT_NAME=${SERVICE_TENANT_NAME:-service}
#
MYSQL_USER=keystone
MYSQL_DATABASE=keystone
MYSQL_HOST=localhost
MYSQL_PASSWORD=password
#
KEYSTONE_REGION=RegionOne
KEYSTONE_HOST=10.10.10.35
# Shortcut function to get a newly generated ID
function get_field() {
while read data; do
if [ "$1" -lt 0 ]; then
field="($(NF$1))"
else
field="$$(($1 + 1))"
fi
echo "$data" ¦ awk -F'[ t]*¦[ t]*' "{print $field}"
done
}
# Tenants
5 / 22

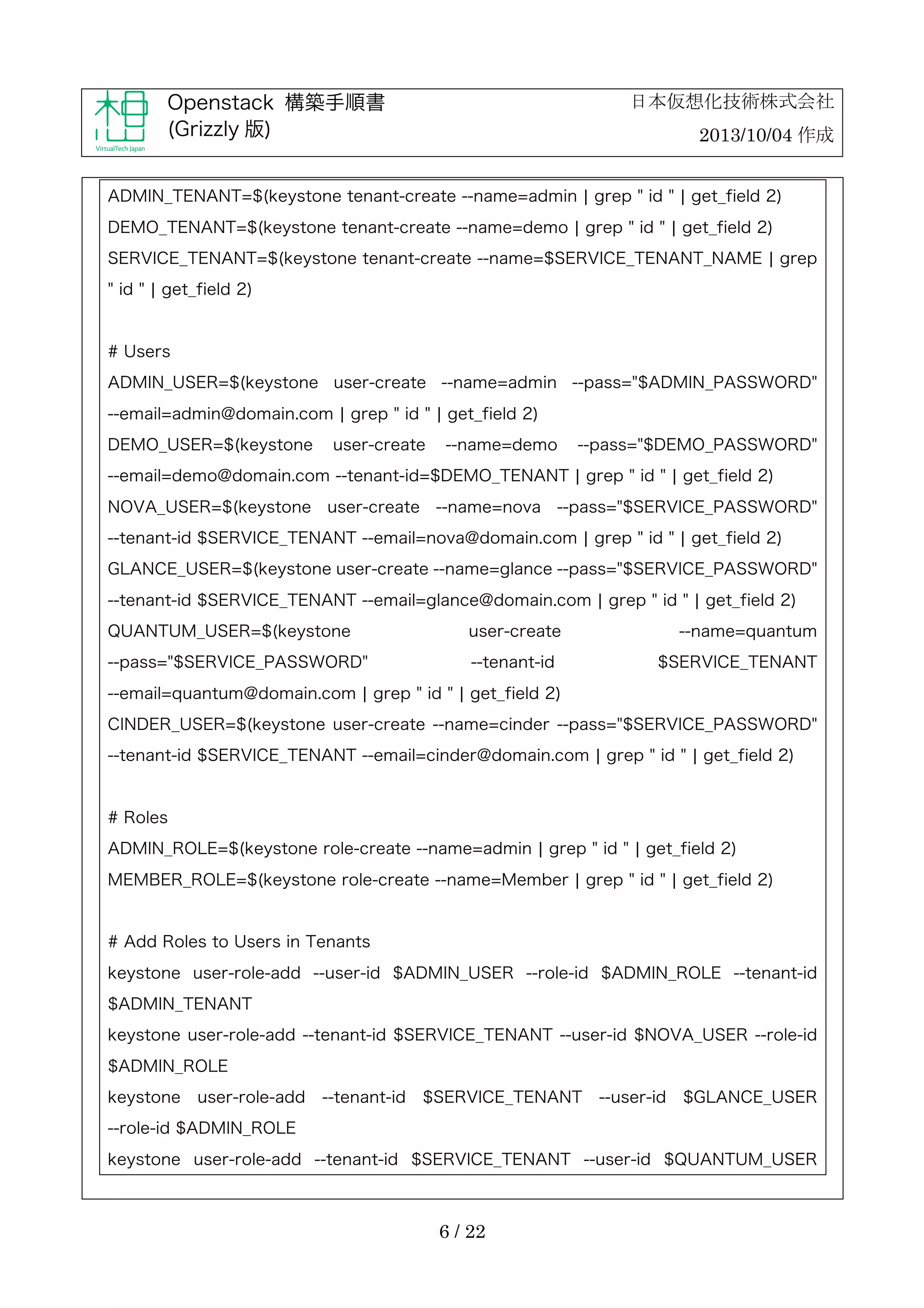

6. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
ADMIN_TENANT=$(keystone tenant-create --name=admin ¦ grep " id " ¦ get_field 2)
DEMO_TENANT=$(keystone tenant-create --name=demo ¦ grep " id " ¦ get_field 2)
SERVICE_TENANT=$(keystone tenant-create --name=$SERVICE_TENANT_NAME ¦ grep
" id " ¦ get_field 2)
# Users
ADMIN_USER=$(keystone user-create --name=admin --pass="$ADMIN_PASSWORD"
--email=admin@domain.com ¦ grep " id " ¦ get_field 2)
DEMO_USER=$(keystone
user-create
--name=demo
--pass="$DEMO_PASSWORD"
--email=demo@domain.com --tenant-id=$DEMO_TENANT ¦ grep " id " ¦ get_field 2)
NOVA_USER=$(keystone
user-create
--name=nova
--pass="$SERVICE_PASSWORD"
--tenant-id $SERVICE_TENANT --email=nova@domain.com ¦ grep " id " ¦ get_field 2)
GLANCE_USER=$(keystone user-create --name=glance --pass="$SERVICE_PASSWORD"
--tenant-id $SERVICE_TENANT --email=glance@domain.com ¦ grep " id " ¦ get_field 2)
QUANTUM_USER=$(keystone
user-create
--pass="$SERVICE_PASSWORD"
--tenant-id
--name=quantum
$SERVICE_TENANT
--email=quantum@domain.com ¦ grep " id " ¦ get_field 2)
CINDER_USER=$(keystone user-create --name=cinder --pass="$SERVICE_PASSWORD"
--tenant-id $SERVICE_TENANT --email=cinder@domain.com ¦ grep " id " ¦ get_field 2)
# Roles
ADMIN_ROLE=$(keystone role-create --name=admin ¦ grep " id " ¦ get_field 2)
MEMBER_ROLE=$(keystone role-create --name=Member ¦ grep " id " ¦ get_field 2)
# Add Roles to Users in Tenants
keystone user-role-add --user-id $ADMIN_USER --role-id $ADMIN_ROLE --tenant-id
$ADMIN_TENANT
keystone user-role-add --tenant-id $SERVICE_TENANT --user-id $NOVA_USER --role-id
$ADMIN_ROLE
keystone
user-role-add
--tenant-id
$SERVICE_TENANT
--user-id
$GLANCE_USER
--role-id $ADMIN_ROLE
keystone user-role-add --tenant-id $SERVICE_TENANT --user-id $QUANTUM_USER
6 / 22

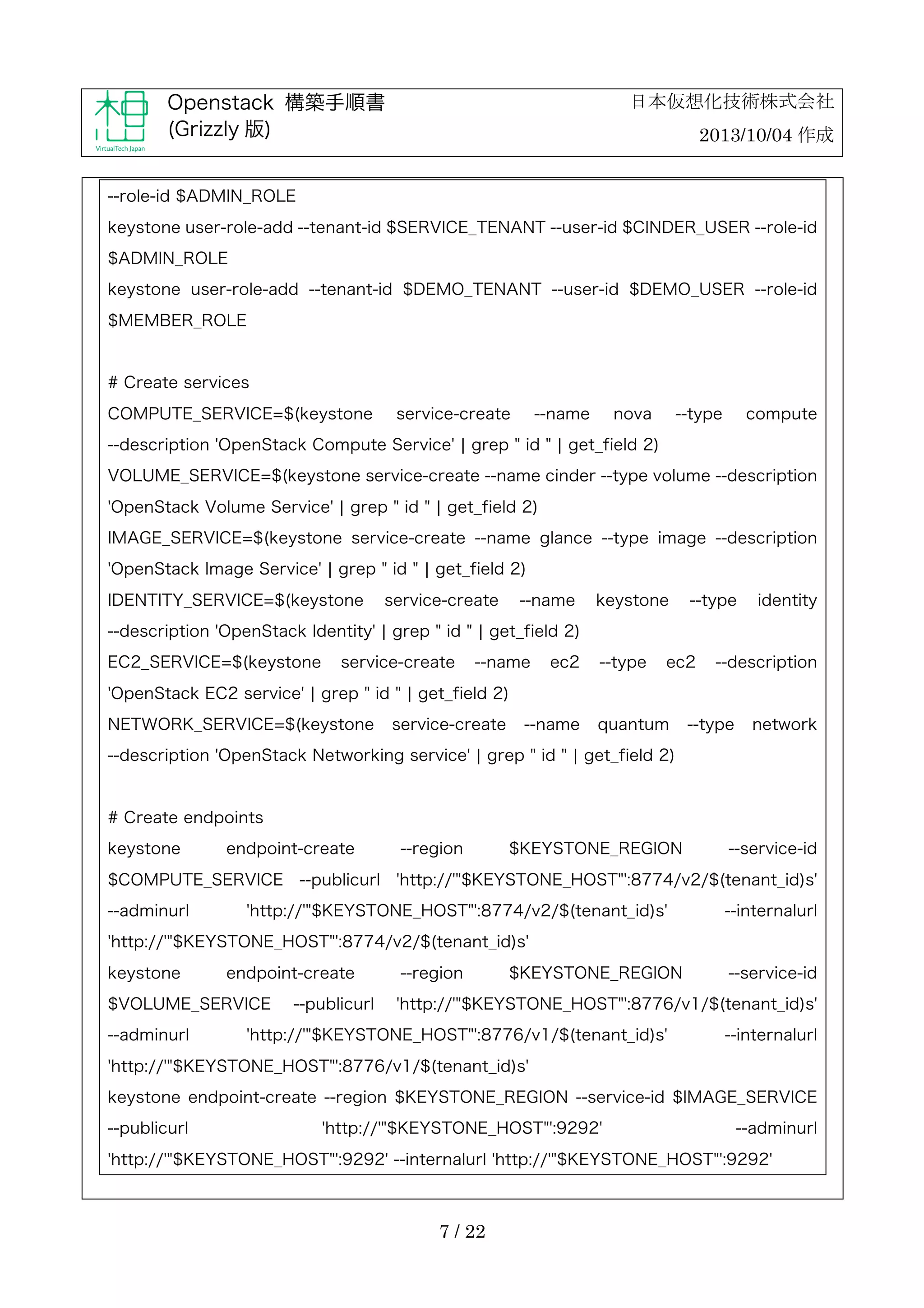

7. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
--role-id $ADMIN_ROLE
keystone user-role-add --tenant-id $SERVICE_TENANT --user-id $CINDER_USER --role-id
$ADMIN_ROLE
keystone user-role-add --tenant-id $DEMO_TENANT --user-id $DEMO_USER --role-id
$MEMBER_ROLE
# Create services
COMPUTE_SERVICE=$(keystone
service-create
--name
nova
--type
compute
--description 'OpenStack Compute Service' ¦ grep " id " ¦ get_field 2)
VOLUME_SERVICE=$(keystone service-create --name cinder --type volume --description
'OpenStack Volume Service' ¦ grep " id " ¦ get_field 2)
IMAGE_SERVICE=$(keystone service-create --name glance --type image --description
'OpenStack Image Service' ¦ grep " id " ¦ get_field 2)
IDENTITY_SERVICE=$(keystone
service-create
--name
keystone
--type
identity
--description 'OpenStack Identity' ¦ grep " id " ¦ get_field 2)
EC2_SERVICE=$(keystone
service-create
--name
ec2
--type
ec2
--description
'OpenStack EC2 service' ¦ grep " id " ¦ get_field 2)
NETWORK_SERVICE=$(keystone
service-create
--name
quantum
--type
network
--description 'OpenStack Networking service' ¦ grep " id " ¦ get_field 2)
# Create endpoints
keystone
endpoint-create
$COMPUTE_SERVICE
--adminurl
--publicurl
--region
$KEYSTONE_REGION
--service-id
'http://'"$KEYSTONE_HOST"':8774/v2/$(tenant_id)s'
'http://'"$KEYSTONE_HOST"':8774/v2/$(tenant_id)s'
--internalurl
'http://'"$KEYSTONE_HOST"':8774/v2/$(tenant_id)s'
keystone
endpoint-create
$VOLUME_SERVICE
--adminurl
--publicurl
--region
$KEYSTONE_REGION
--service-id
'http://'"$KEYSTONE_HOST"':8776/v1/$(tenant_id)s'
'http://'"$KEYSTONE_HOST"':8776/v1/$(tenant_id)s'
--internalurl
'http://'"$KEYSTONE_HOST"':8776/v1/$(tenant_id)s'
keystone endpoint-create --region $KEYSTONE_REGION --service-id $IMAGE_SERVICE
--publicurl
'http://'"$KEYSTONE_HOST"':9292'
--adminurl
'http://'"$KEYSTONE_HOST"':9292' --internalurl 'http://'"$KEYSTONE_HOST"':9292'
7 / 22

8. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)

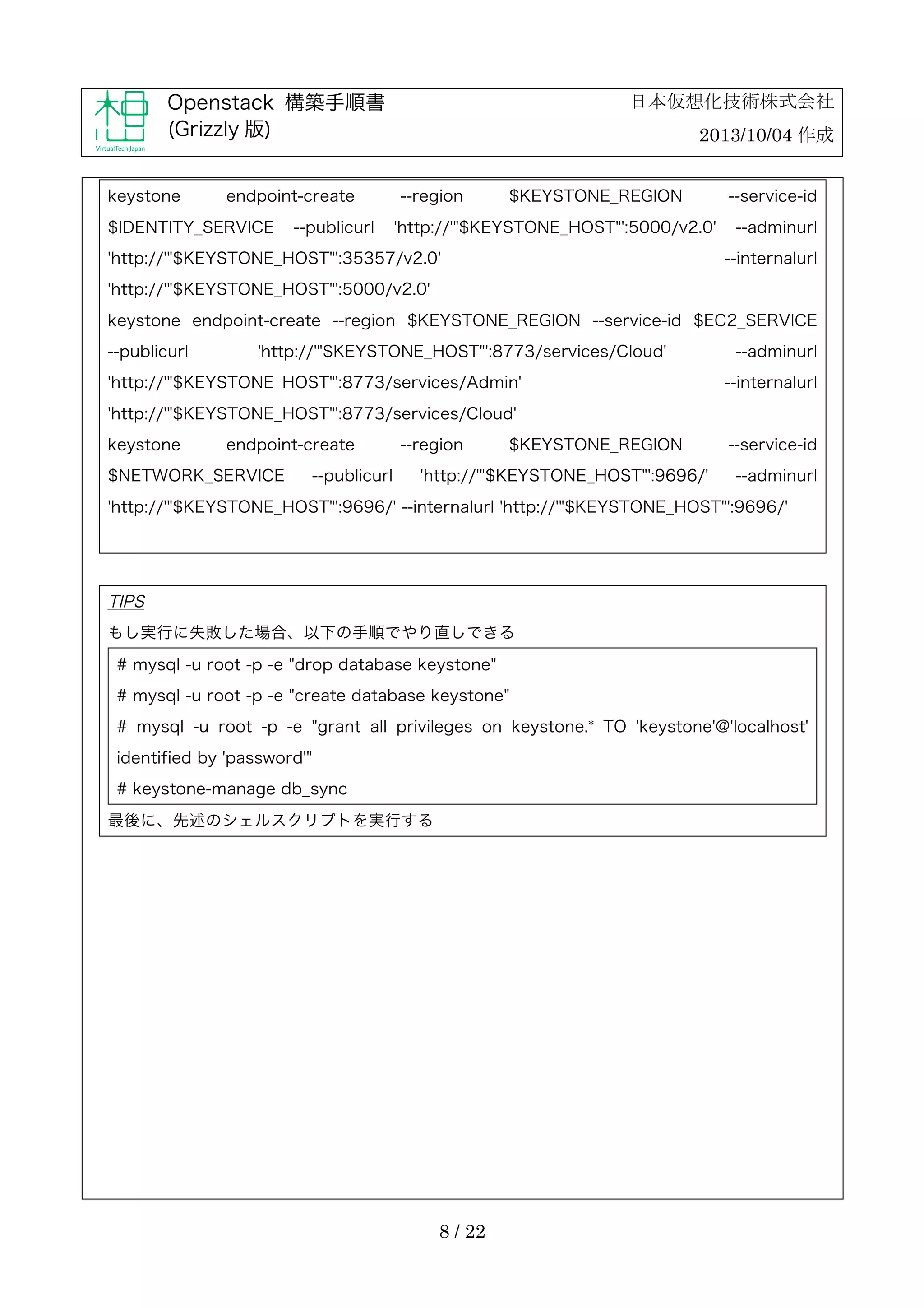

keystone
endpoint-create
$IDENTITY_SERVICE
--publicurl
2013/10/04 作成
--region
$KEYSTONE_REGION
'http://'"$KEYSTONE_HOST"':5000/v2.0'
'http://'"$KEYSTONE_HOST"':35357/v2.0'
--service-id
--adminurl
--internalurl
'http://'"$KEYSTONE_HOST"':5000/v2.0'
keystone endpoint-create --region $KEYSTONE_REGION --service-id $EC2_SERVICE
--publicurl
'http://'"$KEYSTONE_HOST"':8773/services/Cloud'
'http://'"$KEYSTONE_HOST"':8773/services/Admin'
--adminurl
--internalurl
'http://'"$KEYSTONE_HOST"':8773/services/Cloud'
keystone
endpoint-create
$NETWORK_SERVICE
--publicurl
--region
$KEYSTONE_REGION
'http://'"$KEYSTONE_HOST"':9696/'
--service-id
--adminurl
'http://'"$KEYSTONE_HOST"':9696/' --internalurl 'http://'"$KEYSTONE_HOST"':9696/'
TIPS
もし実行に失敗した場合、以下の手順でやり直しできる
# mysql -u root -p -e "drop database keystone"
# mysql -u root -p -e "create database keystone"
# mysql -u root -p -e "grant all privileges on keystone.* TO 'keystone'@'localhost'
identified by 'password'"
# keystone-manage db_sync
最後に、先述のシェルスクリプトを実行する
8 / 22

9. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

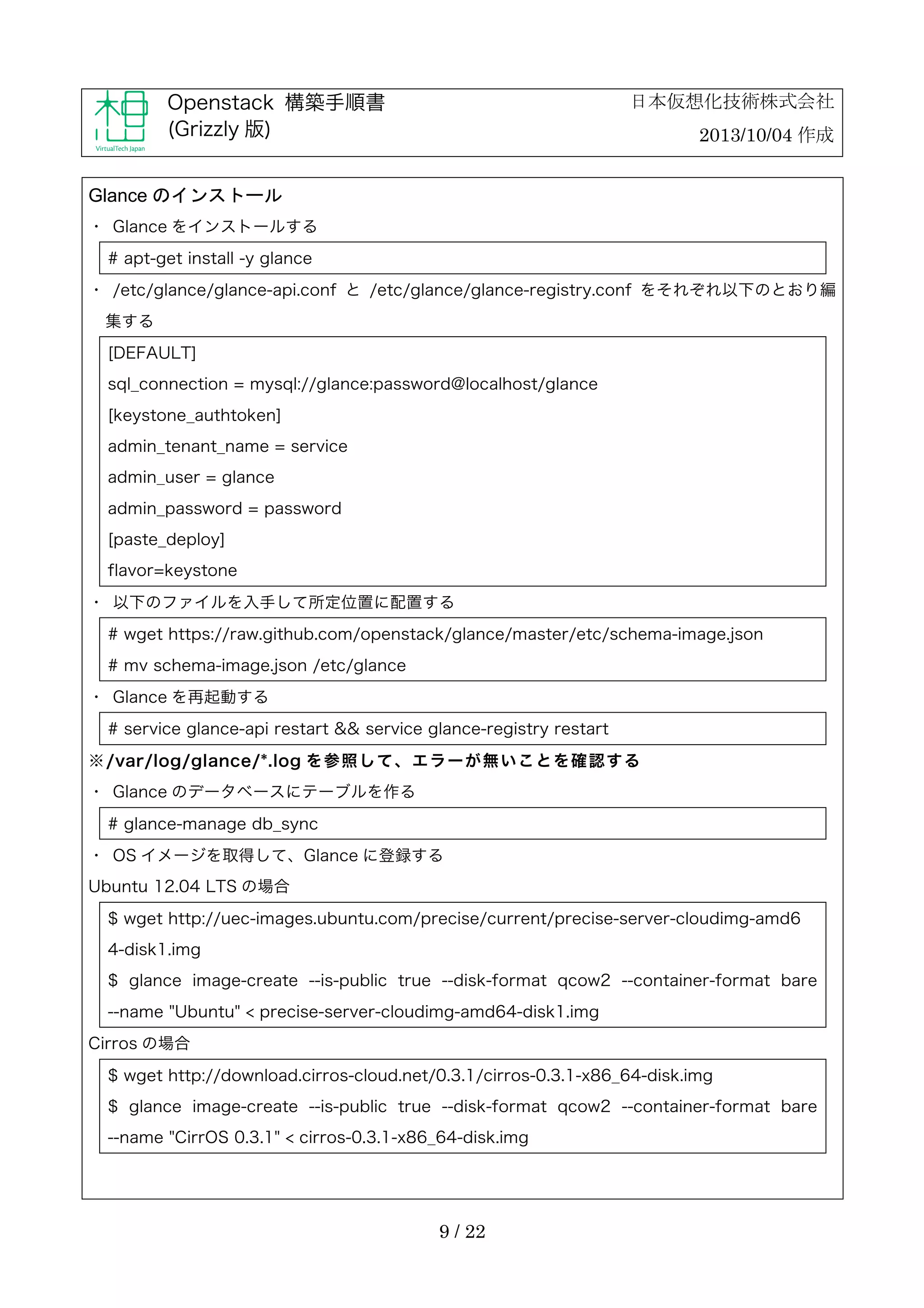

Glance のインストール
・
Glance をインストールする
# apt-get install -y glance
・
/etc/glance/glance-api.conf と /etc/glance/glance-registry.conf をそれぞれ以下のとおり編
集する
[DEFAULT]
sql_connection = mysql://glance:password@localhost/glance
[keystone_authtoken]
admin_tenant_name = service
admin_user = glance
admin_password = password
[paste_deploy]
flavor=keystone
・
以下のファイルを入手して所定位置に配置する
# wget https://raw.github.com/openstack/glance/master/etc/schema-image.json
# mv schema-image.json /etc/glance
・
Glance を再起動する
# service glance-api restart && service glance-registry restart
※ /var/log/glance/*.log を 参 照 し て 、 エ ラ ー が 無 い こ と を 確 認 す る
・
Glance のデータベースにテーブルを作る
# glance-manage db_sync
・
OS イメージを取得して、Glance に登録する
Ubuntu 12.04 LTS の場合
$ wget http://uec-images.ubuntu.com/precise/current/precise-server-cloudimg-amd6
4-disk1.img
$ glance image-create --is-public true --disk-format qcow2 --container-format bare
--name "Ubuntu" < precise-server-cloudimg-amd64-disk1.img
Cirros の場合
$ wget http://download.cirros-cloud.net/0.3.1/cirros-0.3.1-x86_64-disk.img
$ glance image-create --is-public true --disk-format qcow2 --container-format bare
--name "CirrOS 0.3.1" < cirros-0.3.1-x86_64-disk.img
9 / 22

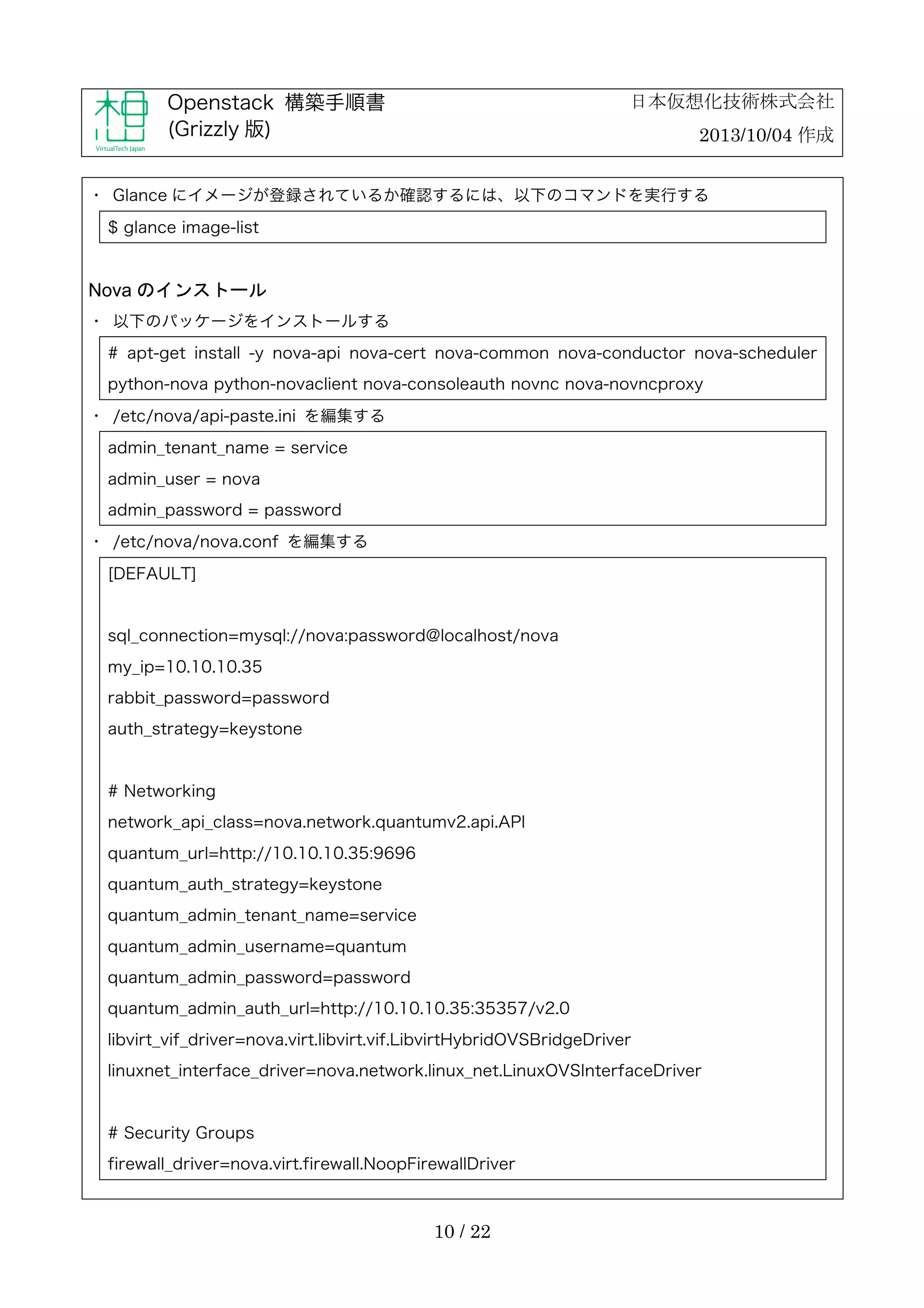

10. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・
Glance にイメージが登録されているか確認するには、以下のコマンドを実行する
$ glance image-list
Nova のインストール
・
以下のパッケージをインストールする
# apt-get install -y nova-api nova-cert nova-common nova-conductor nova-scheduler
python-nova python-novaclient nova-consoleauth novnc nova-novncproxy
・
/etc/nova/api-paste.ini を編集する
admin_tenant_name = service
admin_user = nova
admin_password = password
・
/etc/nova/nova.conf を編集する
[DEFAULT]
sql_connection=mysql://nova:password@localhost/nova
my_ip=10.10.10.35
rabbit_password=password
auth_strategy=keystone
# Networking
network_api_class=nova.network.quantumv2.api.API
quantum_url=http://10.10.10.35:9696
quantum_auth_strategy=keystone
quantum_admin_tenant_name=service
quantum_admin_username=quantum
quantum_admin_password=password
quantum_admin_auth_url=http://10.10.10.35:35357/v2.0
libvirt_vif_driver=nova.virt.libvirt.vif.LibvirtHybridOVSBridgeDriver
linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver
# Security Groups
firewall_driver=nova.virt.firewall.NoopFirewallDriver
10 / 22

11. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

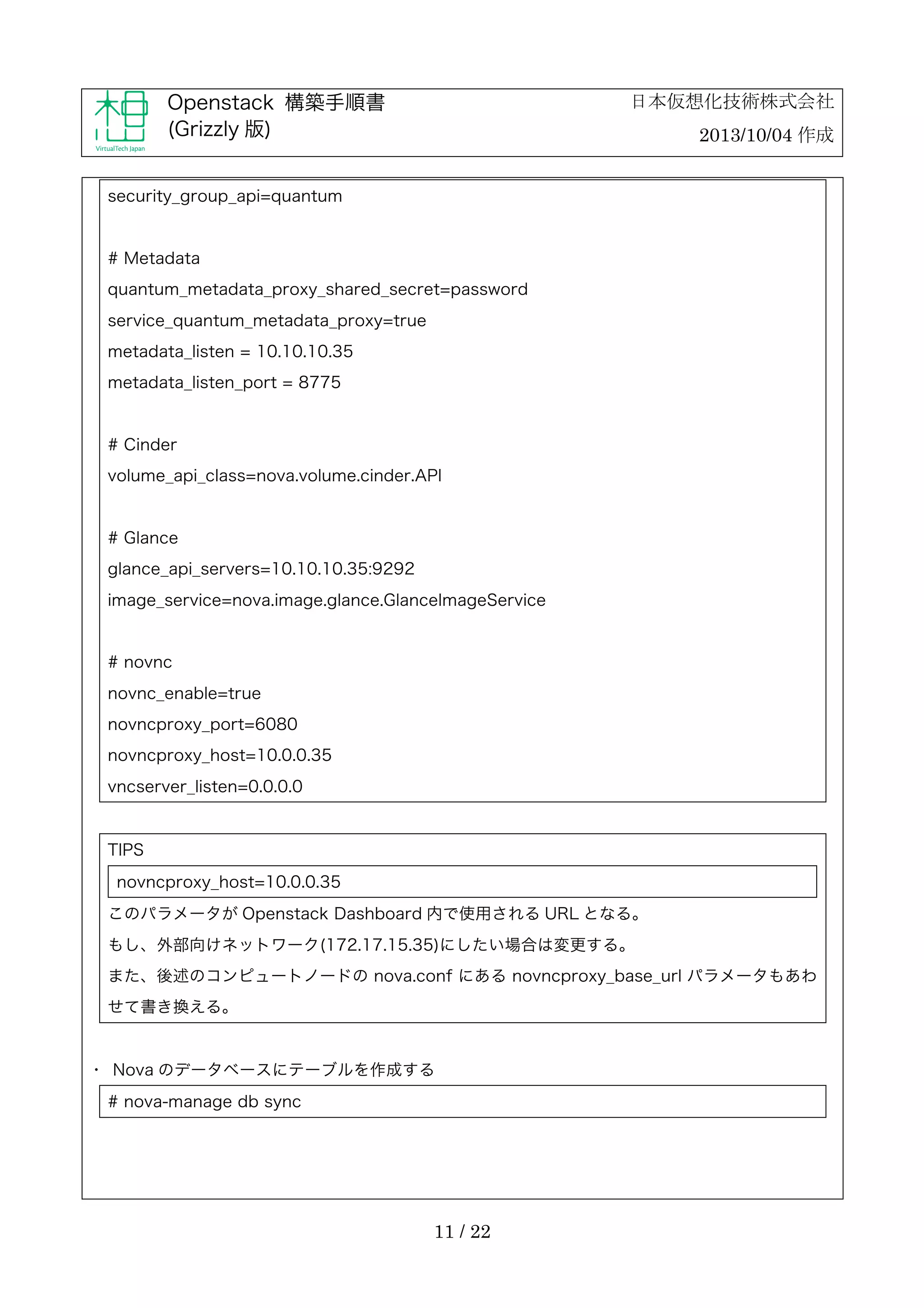

security_group_api=quantum
# Metadata
quantum_metadata_proxy_shared_secret=password
service_quantum_metadata_proxy=true
metadata_listen = 10.10.10.35
metadata_listen_port = 8775
# Cinder
volume_api_class=nova.volume.cinder.API
# Glance
glance_api_servers=10.10.10.35:9292
image_service=nova.image.glance.GlanceImageService
# novnc
novnc_enable=true
novncproxy_port=6080
novncproxy_host=10.0.0.35
vncserver_listen=0.0.0.0
TIPS
novncproxy_host=10.0.0.35
このパラメータが Openstack Dashboard 内で使用される URL となる。
もし、外部向けネットワーク(172.17.15.35)にしたい場合は変更する。
また、後述のコンピュートノードの nova.conf にある novncproxy_base_url パラメータもあわ
せて書き換える。
・
Nova のデータベースにテーブルを作成する
# nova-manage db sync
11 / 22

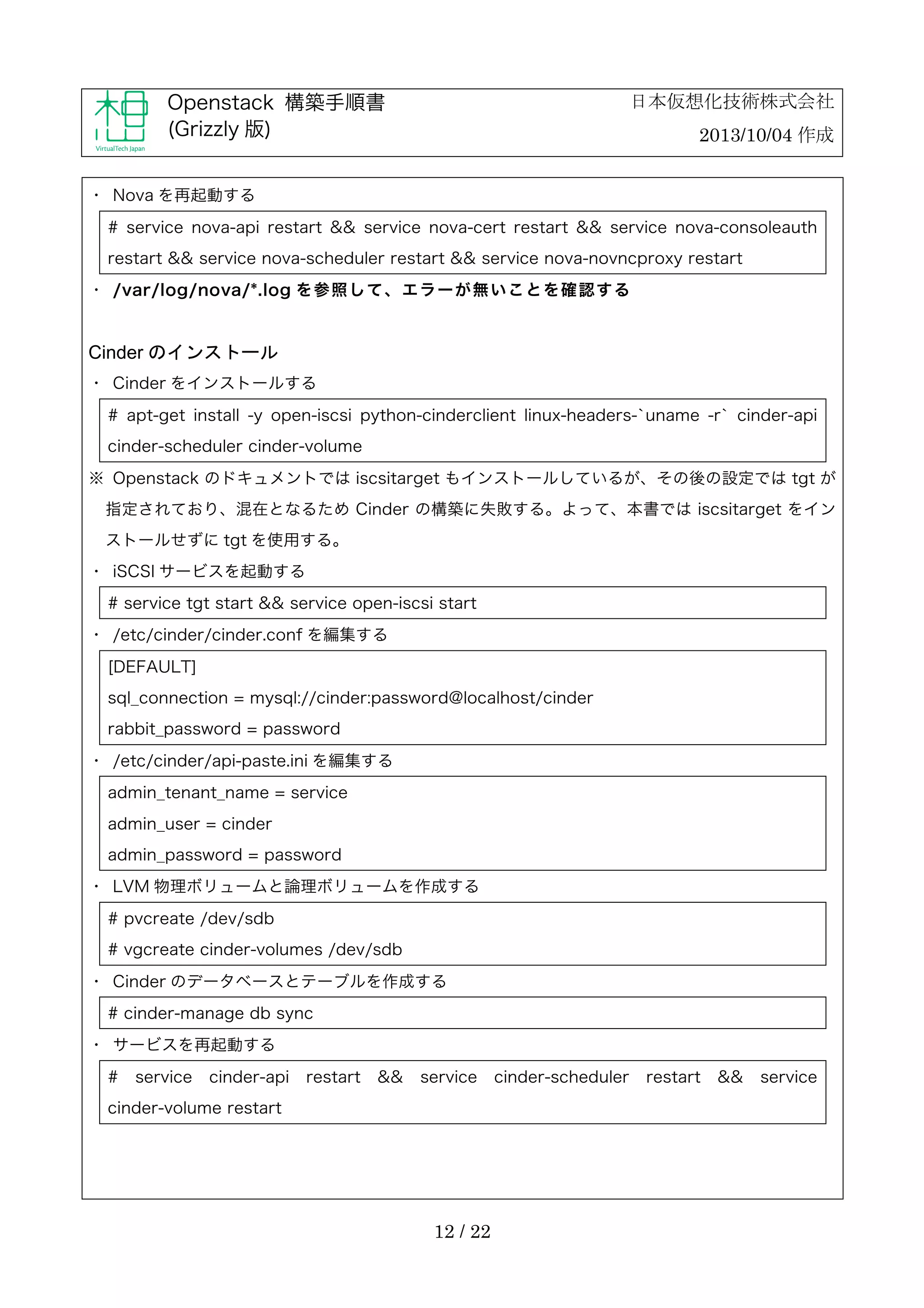

12. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・
Nova を再起動する
# service nova-api restart && service nova-cert restart && service nova-consoleauth
restart && service nova-scheduler restart && service nova-novncproxy restart
・
/var/log/nova/*.log を 参 照 し て 、 エ ラ ー が 無 い こ と を 確 認 す る
Cinder のインストール
・
Cinder をインストールする
# apt-get install -y open-iscsi python-cinderclient linux-headers-`uname -r` cinder-api
cinder-scheduler cinder-volume
※
Openstack のドキュメントでは iscsitarget もインストールしているが、その後の設定では tgt が
指定されており、混在となるため Cinder の構築に失敗する。よって、本書では iscsitarget をイン
ストールせずに tgt を使用する。
・
iSCSI サービスを起動する
# service tgt start && service open-iscsi start
・
/etc/cinder/cinder.conf を編集する
[DEFAULT]
sql_connection = mysql://cinder:password@localhost/cinder
rabbit_password = password
・
/etc/cinder/api-paste.ini を編集する
admin_tenant_name = service
admin_user = cinder
admin_password = password
・
LVM 物理ボリュームと論理ボリュームを作成する
# pvcreate /dev/sdb
# vgcreate cinder-volumes /dev/sdb
・
Cinder のデータベースとテーブルを作成する
# cinder-manage db sync
・
サービスを再起動する
#
service
cinder-api
restart
&&
service
cinder-volume restart
12 / 22
cinder-scheduler
restart
&&
service

13. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

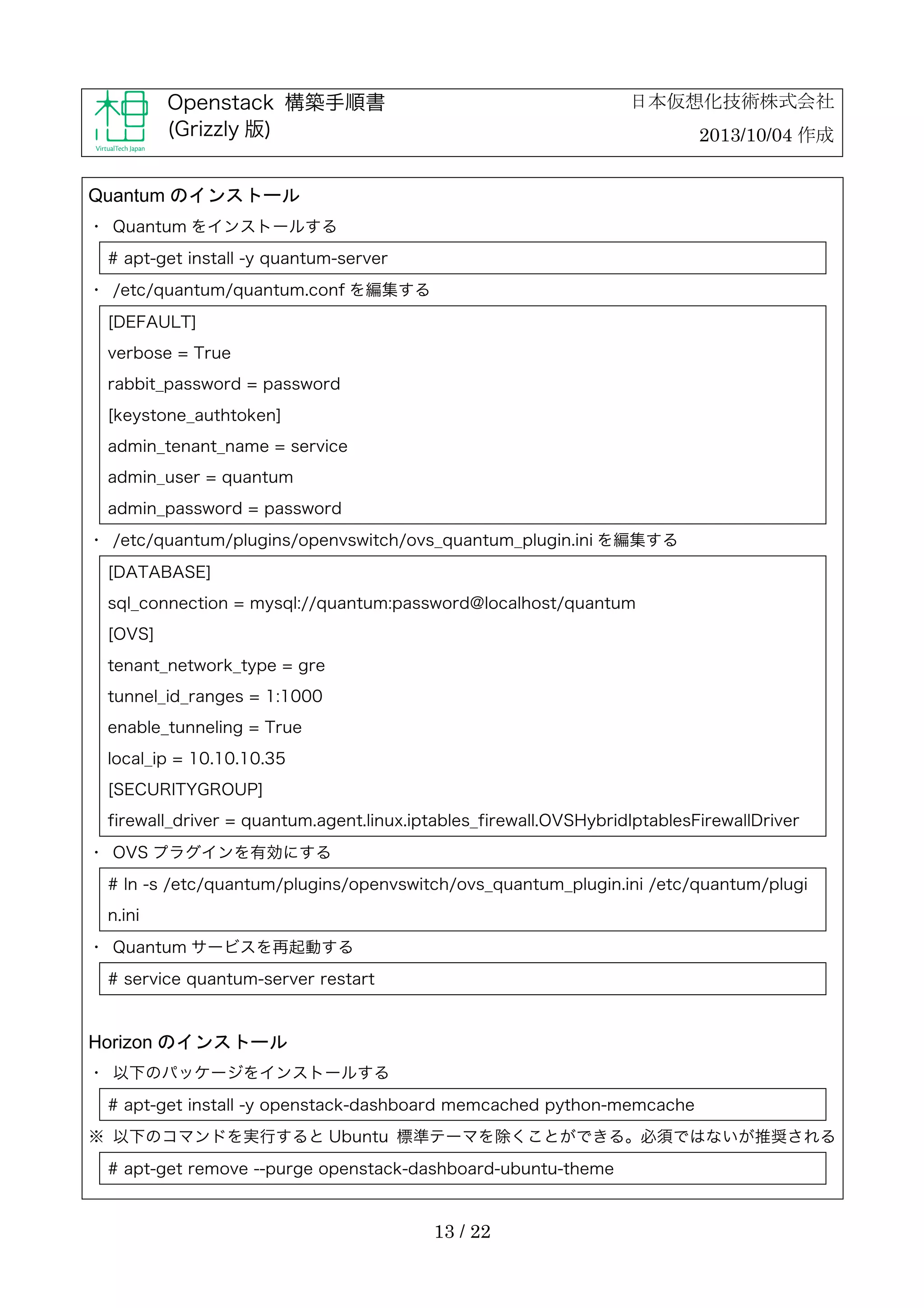

Quantum のインストール
・
Quantum をインストールする
# apt-get install -y quantum-server
・
/etc/quantum/quantum.conf を編集する
[DEFAULT]
verbose = True
rabbit_password = password
[keystone_authtoken]
admin_tenant_name = service
admin_user = quantum
admin_password = password
・
/etc/quantum/plugins/openvswitch/ovs_quantum_plugin.ini を編集する
[DATABASE]
sql_connection = mysql://quantum:password@localhost/quantum
[OVS]
tenant_network_type = gre
tunnel_id_ranges = 1:1000
enable_tunneling = True
local_ip = 10.10.10.35
[SECURITYGROUP]
firewall_driver = quantum.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
・
OVS プラグインを有効にする
# ln -s /etc/quantum/plugins/openvswitch/ovs_quantum_plugin.ini /etc/quantum/plugi
n.ini
・
Quantum サービスを再起動する
# service quantum-server restart
Horizon のインストール
・
以下のパッケージをインストールする
# apt-get install -y openstack-dashboard memcached python-memcache
※
以下のコマンドを実行すると Ubuntu 標準テーマを除くことができる。必須ではないが推奨される
# apt-get remove --purge openstack-dashboard-ubuntu-theme
13 / 22

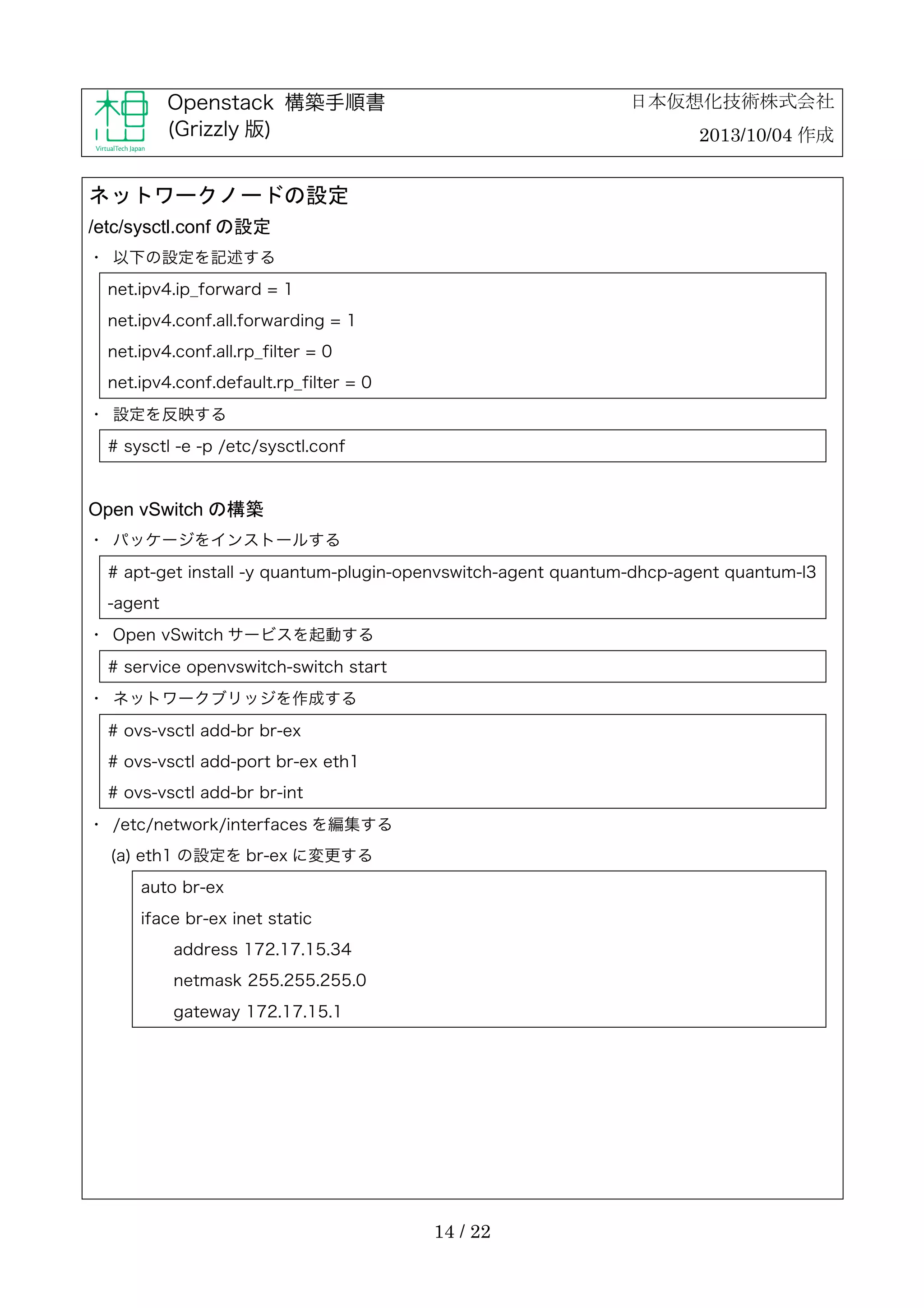

14. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
ネットワークノードの設定
/etc/sysctl.conf の設定
・
以下の設定を記述する
net.ipv4.ip_forward = 1
net.ipv4.conf.all.forwarding = 1
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
・
設定を反映する
# sysctl -e -p /etc/sysctl.conf
Open vSwitch の構築
・
パッケージをインストールする
# apt-get install -y quantum-plugin-openvswitch-agent quantum-dhcp-agent quantum-l3
-agent
・
Open vSwitch サービスを起動する
# service openvswitch-switch start
・
ネットワークブリッジを作成する
# ovs-vsctl add-br br-ex
# ovs-vsctl add-port br-ex eth1
# ovs-vsctl add-br br-int
・
/etc/network/interfaces を編集する
(a) eth1 の設定を br-ex に変更する
auto br-ex
iface br-ex inet static
address 172.17.15.34
netmask 255.255.255.0
gateway 172.17.15.1
14 / 22

15. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

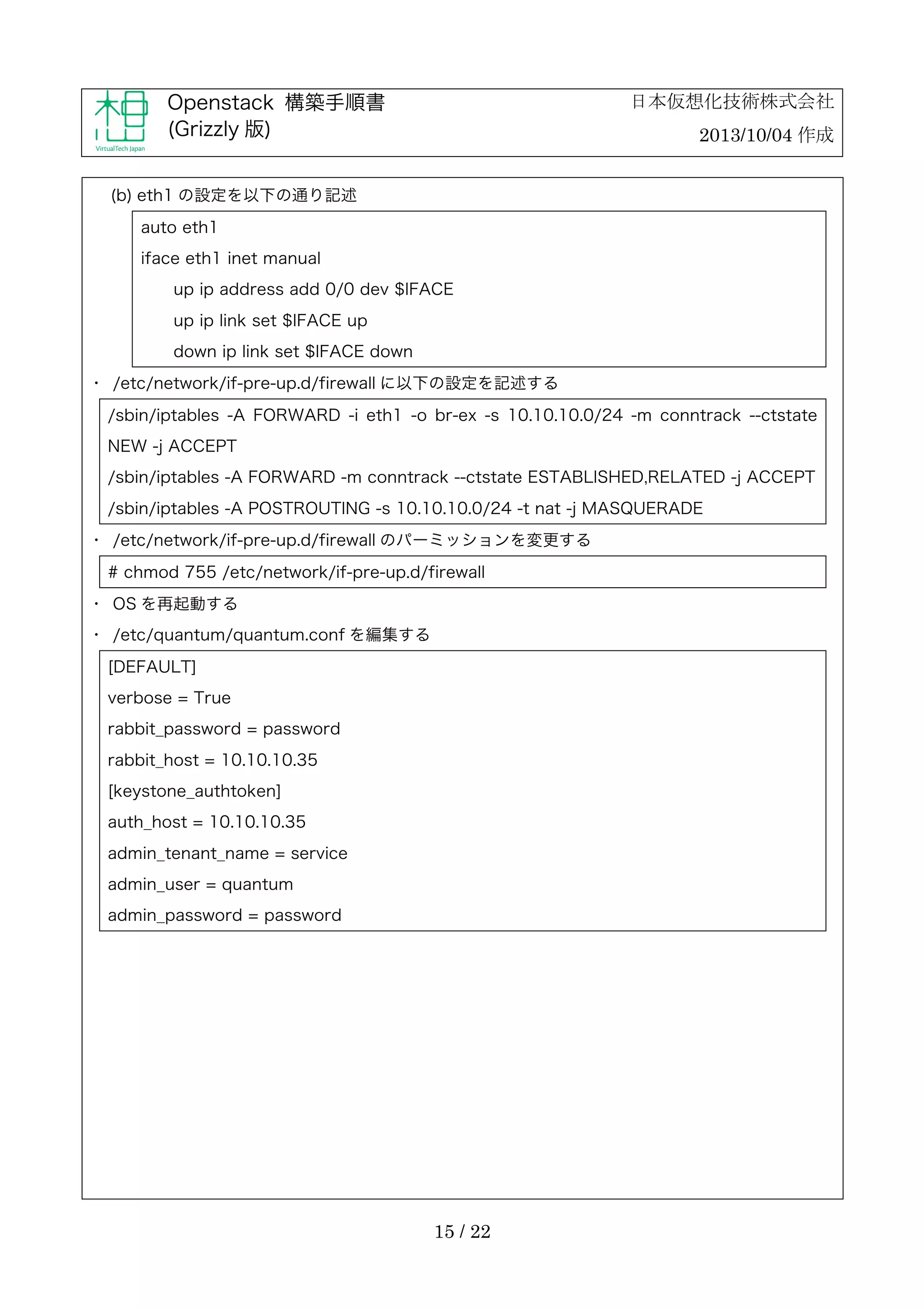

(b) eth1 の設定を以下の通り記述
auto eth1
iface eth1 inet manual
up ip address add 0/0 dev $IFACE
up ip link set $IFACE up
down ip link set $IFACE down
・
/etc/network/if-pre-up.d/firewall に以下の設定を記述する
/sbin/iptables -A FORWARD -i eth1 -o br-ex -s 10.10.10.0/24 -m conntrack --ctstate
NEW -j ACCEPT
/sbin/iptables -A FORWARD -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT
/sbin/iptables -A POSTROUTING -s 10.10.10.0/24 -t nat -j MASQUERADE
・
/etc/network/if-pre-up.d/firewall のパーミッションを変更する
# chmod 755 /etc/network/if-pre-up.d/firewall
・
OS を再起動する
・
/etc/quantum/quantum.conf を編集する
[DEFAULT]
verbose = True
rabbit_password = password
rabbit_host = 10.10.10.35
[keystone_authtoken]
auth_host = 10.10.10.35
admin_tenant_name = service
admin_user = quantum
admin_password = password
15 / 22

16. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・

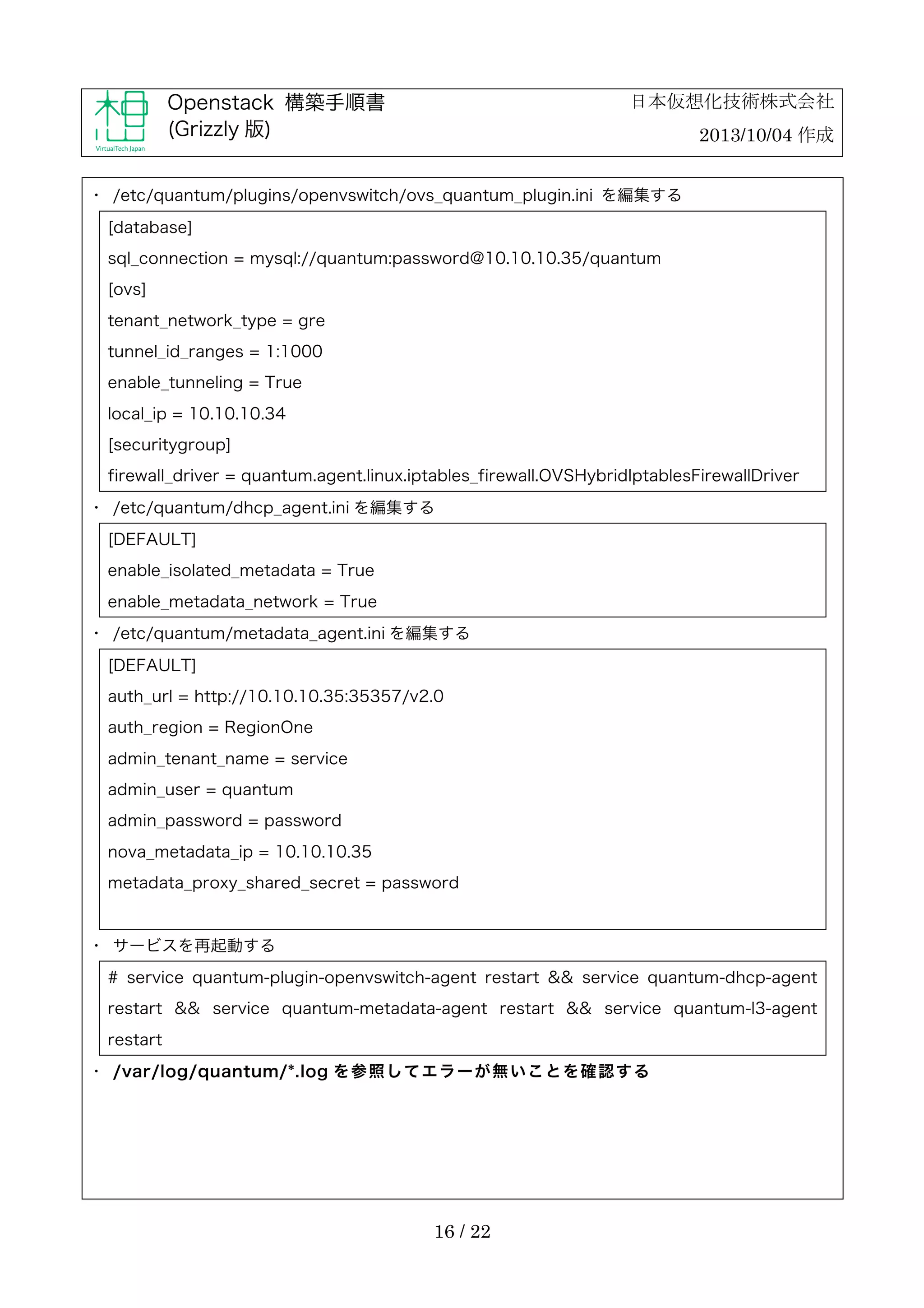

/etc/quantum/plugins/openvswitch/ovs_quantum_plugin.ini を編集する
[database]
sql_connection = mysql://quantum:password@10.10.10.35/quantum
[ovs]
tenant_network_type = gre
tunnel_id_ranges = 1:1000
enable_tunneling = True
local_ip = 10.10.10.34
[securitygroup]
firewall_driver = quantum.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
・
/etc/quantum/dhcp_agent.ini を編集する
[DEFAULT]
enable_isolated_metadata = True
enable_metadata_network = True
・
/etc/quantum/metadata_agent.ini を編集する
[DEFAULT]
auth_url = http://10.10.10.35:35357/v2.0
auth_region = RegionOne
admin_tenant_name = service
admin_user = quantum
admin_password = password
nova_metadata_ip = 10.10.10.35
metadata_proxy_shared_secret = password
・
サービスを再起動する
# service quantum-plugin-openvswitch-agent restart && service quantum-dhcp-agent
restart && service quantum-metadata-agent restart && service quantum-l3-agent
restart
・
/var/log/quantum/*.log を 参 照 し て エ ラ ー が 無 い こ と を 確 認 す る
16 / 22

17. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
openrc の作成
・
ユーザーのホームディレクトリに openrc ファイルを作成する
export OS_TENANT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=password
export OS_AUTH_URL="http://10.10.10.35:5000/v2.0/"
export SERVICE_ENDPOINT="http://10.10.10.35:35357/v2.0"
export SERVICE_TOKEN=password
・
以下のコマンドを実行して読み込む
$ source /openrc
※
echo "source /openrc" >> /.bashrc を実行すると、ログイン時に自動的に読み込む
仮想ネットワークの作成
・
以下のシェルスクリプトを作成する
#!/bin/bash
TENANT_NAME="demo"
TENANT_NETWORK_NAME="demo-net"
TENANT_SUBNET_NAME="${TENANT_NETWORK_NAME}-subnet"
TENANT_ROUTER_NAME="demo-router"
FIXED_RANGE="10.5.5.0/24"
NETWORK_GATEWAY="10.5.5.1"
TENANT_ID=$(keystone tenant-list ¦ grep " $TENANT_NAME " ¦ awk '{print $2}')
TENANT_NET_ID=$(quantum net-create --tenant_id $TENANT_ID $TENANT_NETWORK
_NAME --provider:network_type gre
--provider:segmentation_id 1 ¦ grep " id " ¦ awk
'{print $4}')
TENANT_SUBNET_ID=$(quantum subnet-create --tenant_id $TENANT_ID --ip_version 4
--name
$TENANT_SUBNET_NAME
$TENANT_NET_ID
$FIXED_RANGE
--gateway
$NETWORK_GATEWAY --dns_nameservers list=true 8.8.8.8 ¦ grep " id " ¦ awk '{print $4}')
ROUTER_ID=$(quantum
router-create
--tenant_id
$TENANT_ROUTER_NAME ¦ grep " id " ¦ awk '{print $4}')
quantum router-interface-add $ROUTER_ID $TENANT_SUBNET_ID
17 / 22
$TENANT_ID

18. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成

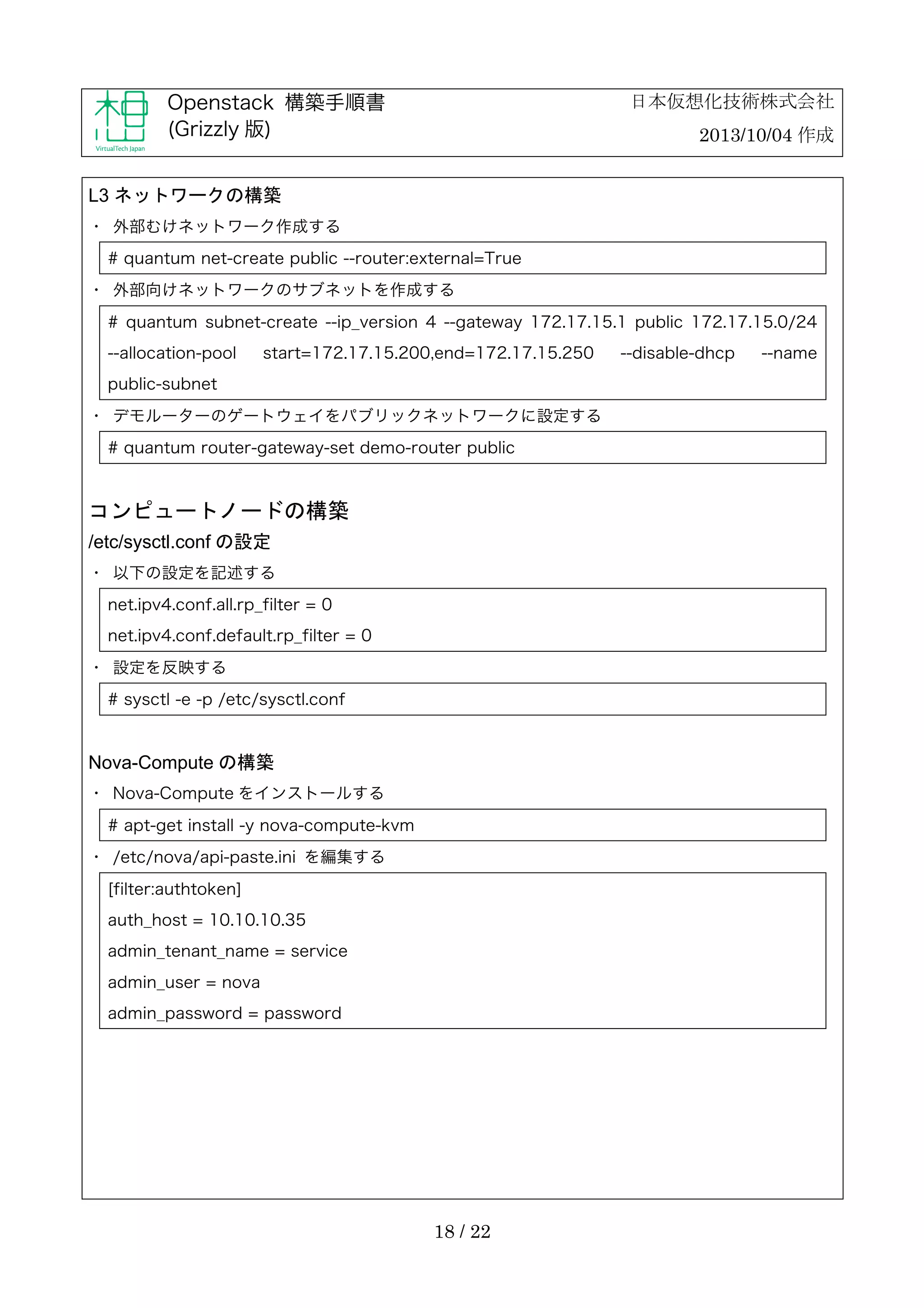

L3 ネットワークの構築
・
外部むけネットワーク作成する
# quantum net-create public --router:external=True
・
外部向けネットワークのサブネットを作成する
# quantum subnet-create --ip_version 4 --gateway 172.17.15.1 public 172.17.15.0/24
--allocation-pool
start=172.17.15.200,end=172.17.15.250
public-subnet
・
デモルーターのゲートウェイをパブリックネットワークに設定する
# quantum router-gateway-set demo-router public
コンピュートノードの構築
/etc/sysctl.conf の設定
・
以下の設定を記述する
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
・
設定を反映する
# sysctl -e -p /etc/sysctl.conf
Nova-Compute の構築
・
Nova-Compute をインストールする
# apt-get install -y nova-compute-kvm
・
/etc/nova/api-paste.ini を編集する
[filter:authtoken]
auth_host = 10.10.10.35
admin_tenant_name = service
admin_user = nova
admin_password = password
18 / 22
--disable-dhcp
--name

19. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・

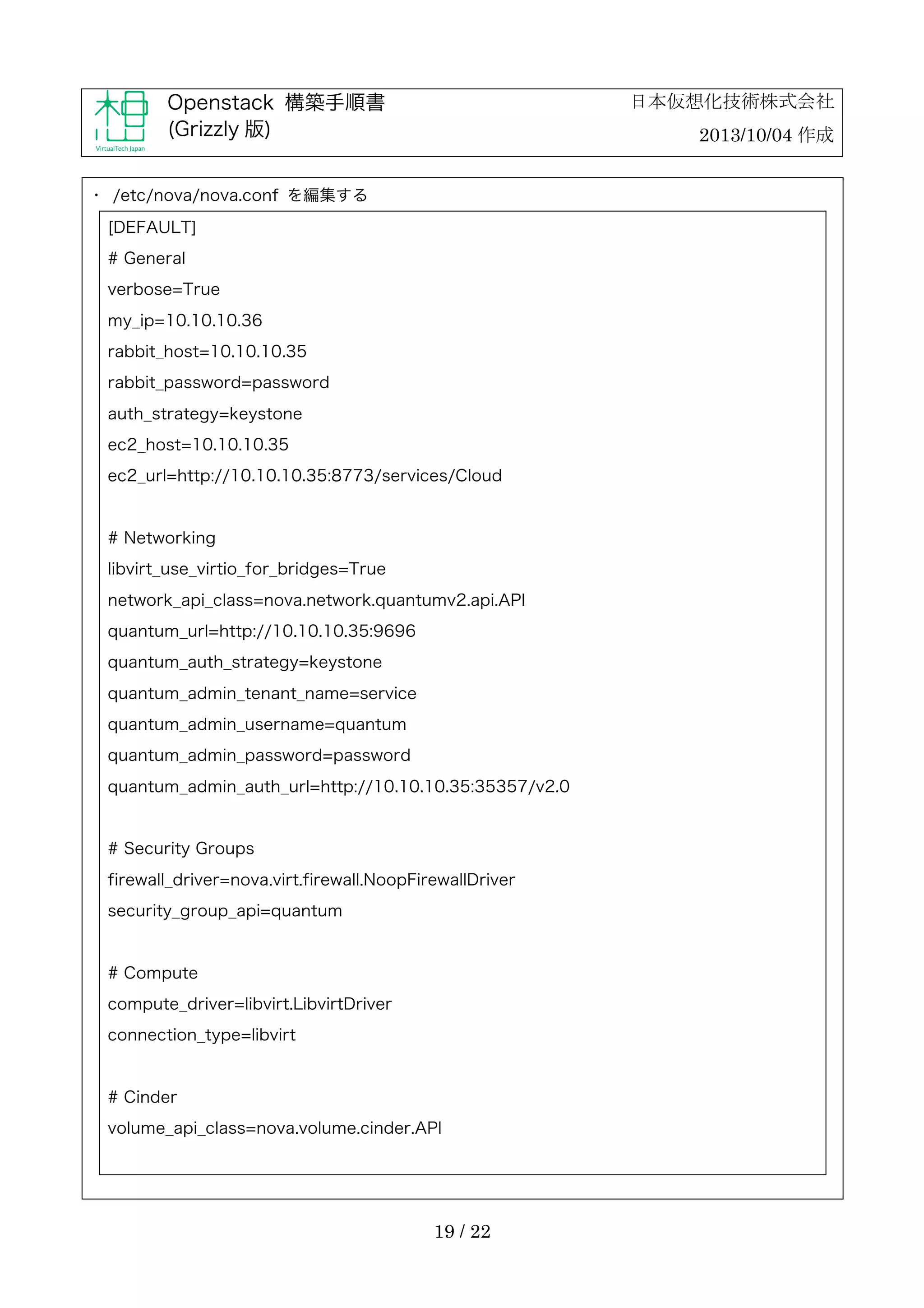

/etc/nova/nova.conf を編集する
[DEFAULT]
# General
verbose=True
my_ip=10.10.10.36
rabbit_host=10.10.10.35
rabbit_password=password
auth_strategy=keystone
ec2_host=10.10.10.35
ec2_url=http://10.10.10.35:8773/services/Cloud
# Networking
libvirt_use_virtio_for_bridges=True
network_api_class=nova.network.quantumv2.api.API
quantum_url=http://10.10.10.35:9696
quantum_auth_strategy=keystone
quantum_admin_tenant_name=service
quantum_admin_username=quantum
quantum_admin_password=password
quantum_admin_auth_url=http://10.10.10.35:35357/v2.0
# Security Groups
firewall_driver=nova.virt.firewall.NoopFirewallDriver
security_group_api=quantum
# Compute
compute_driver=libvirt.LibvirtDriver
connection_type=libvirt
# Cinder
volume_api_class=nova.volume.cinder.API
19 / 22

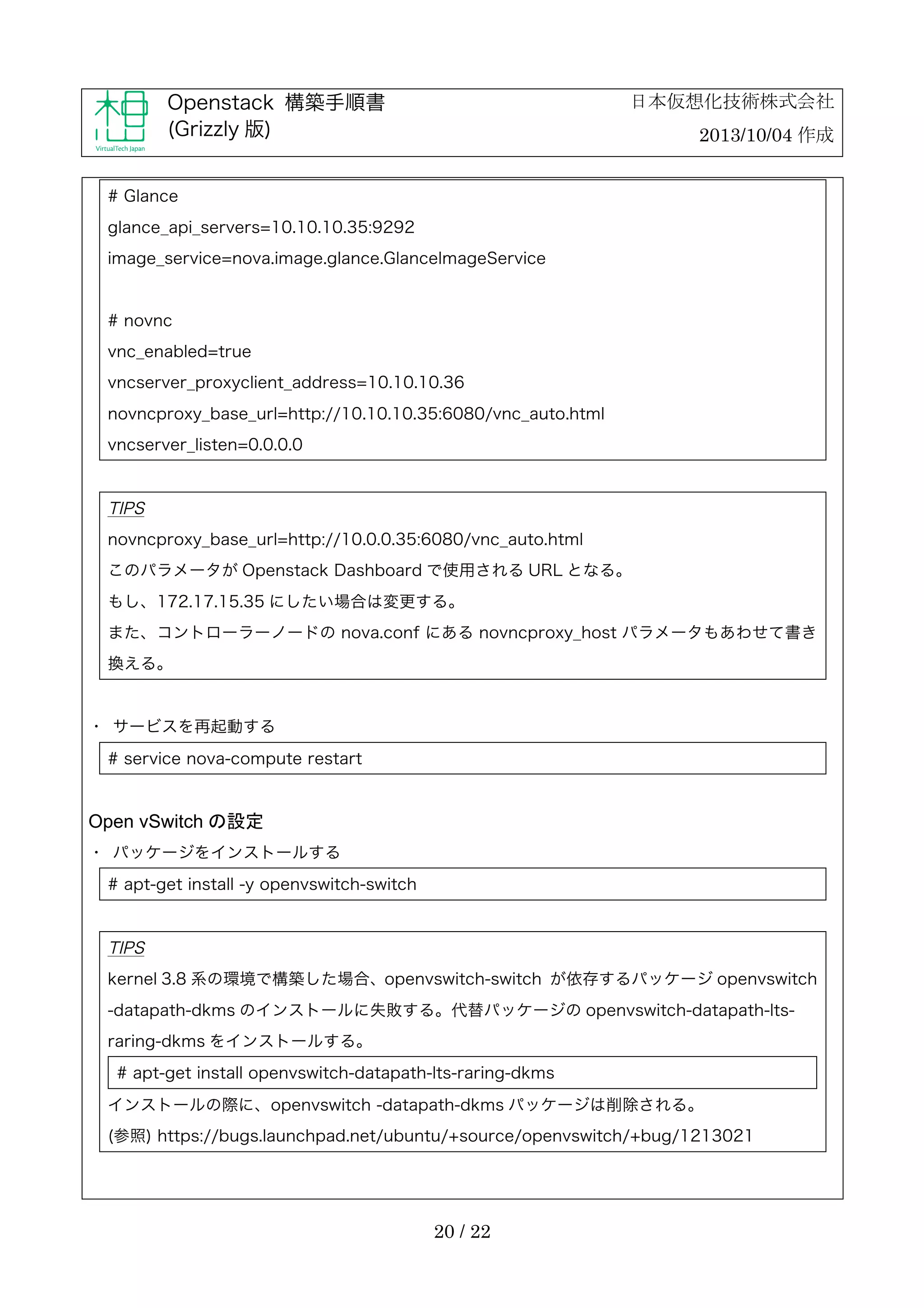

20. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
# Glance
glance_api_servers=10.10.10.35:9292
image_service=nova.image.glance.GlanceImageService
# novnc
vnc_enabled=true
vncserver_proxyclient_address=10.10.10.36
novncproxy_base_url=http://10.10.10.35:6080/vnc_auto.html
vncserver_listen=0.0.0.0
TIPS
novncproxy_base_url=http://10.0.0.35:6080/vnc_auto.html
このパラメータが Openstack Dashboard で使用される URL となる。
もし、172.17.15.35 にしたい場合は変更する。
また、コントローラーノードの nova.conf にある novncproxy_host パラメータもあわせて書き
換える。
・
サービスを再起動する
# service nova-compute restart
Open vSwitch の設定
・
パッケージをインストールする
# apt-get install -y openvswitch-switch
TIPS
kernel 3.8 系の環境で構築した場合、openvswitch-switch が依存するパッケージ openvswitch
-datapath-dkms のインストールに失敗する。代替パッケージの openvswitch-datapath-ltsraring-dkms をインストールする。
# apt-get install openvswitch-datapath-lts-raring-dkms
インストールの際に、openvswitch -datapath-dkms パッケージは削除される。
(参照) https://bugs.launchpad.net/ubuntu/+source/openvswitch/+bug/1213021
20 / 22

21. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
・

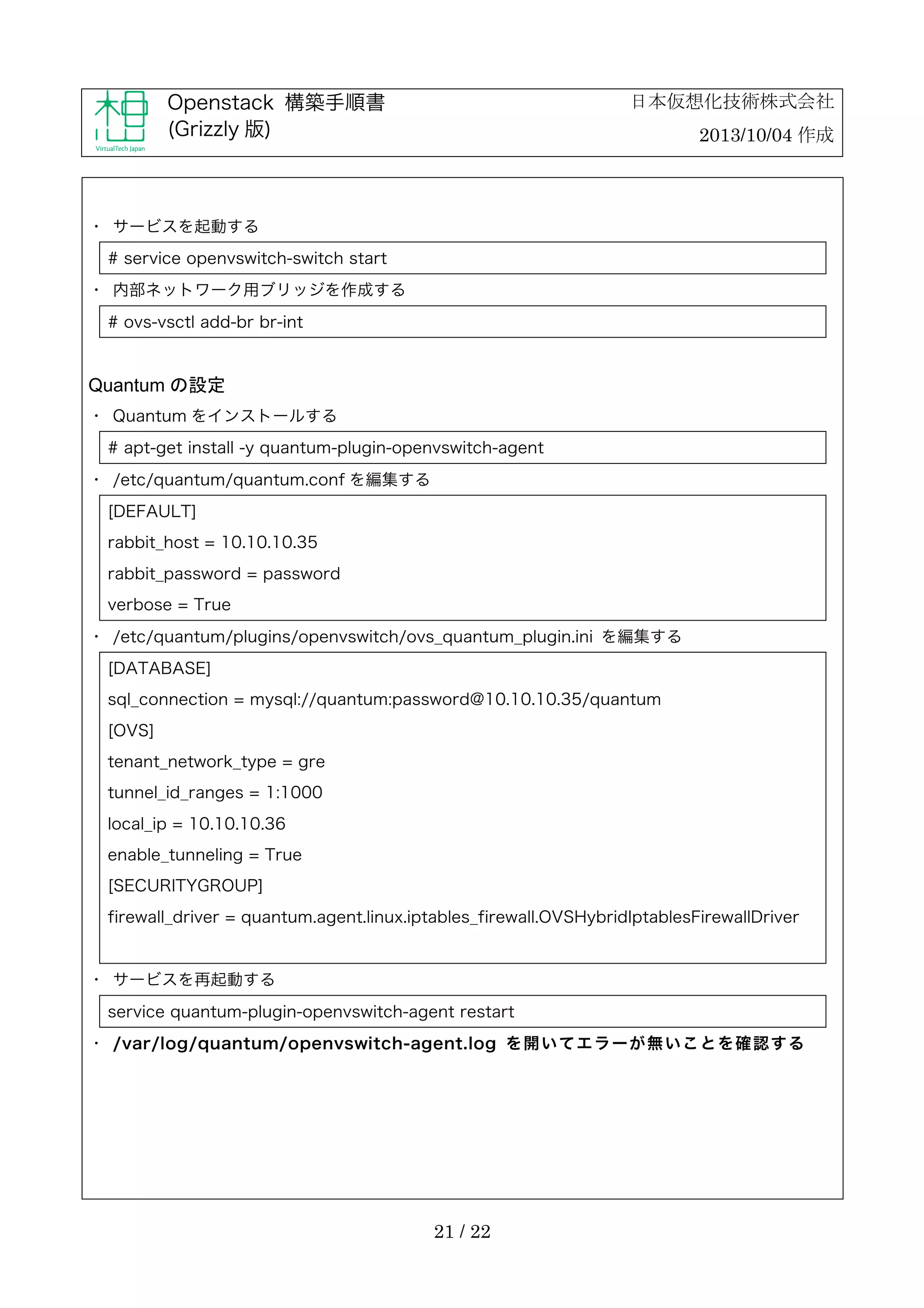

サービスを起動する
# service openvswitch-switch start
・
内部ネットワーク用ブリッジを作成する
# ovs-vsctl add-br br-int
Quantum の設定
・
Quantum をインストールする
# apt-get install -y quantum-plugin-openvswitch-agent
・
/etc/quantum/quantum.conf を編集する
[DEFAULT]
rabbit_host = 10.10.10.35
rabbit_password = password
verbose = True
・
/etc/quantum/plugins/openvswitch/ovs_quantum_plugin.ini を編集する
[DATABASE]
sql_connection = mysql://quantum:password@10.10.10.35/quantum
[OVS]
tenant_network_type = gre
tunnel_id_ranges = 1:1000
local_ip = 10.10.10.36
enable_tunneling = True
[SECURITYGROUP]
firewall_driver = quantum.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
・
サービスを再起動する
service quantum-plugin-openvswitch-agent restart
・
/var/log/quantum/openvswitch-agent.log を 開 い て エ ラ ー が 無 い こ と を 確 認 す る
21 / 22

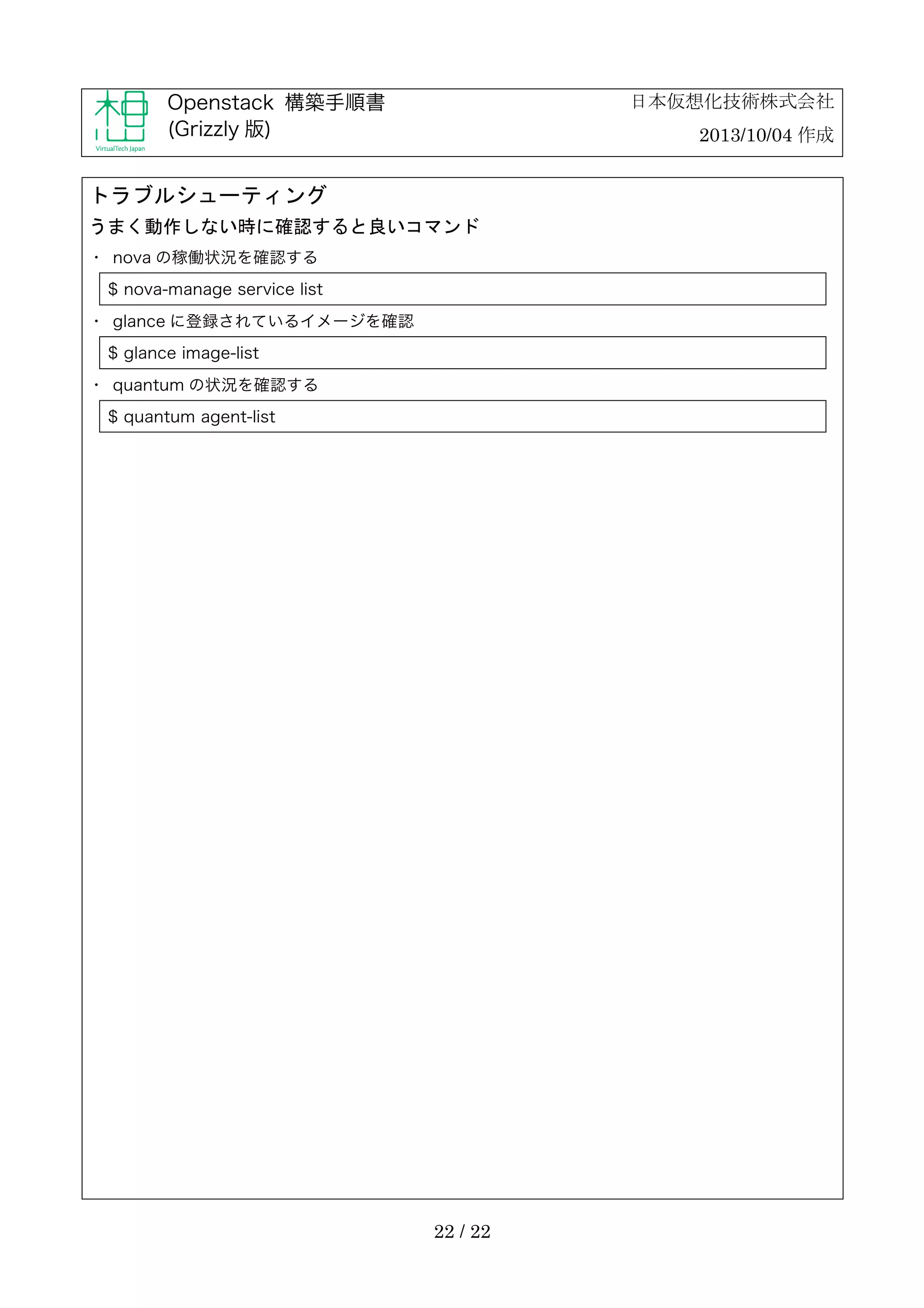

22. 日本仮想化技術株式会社
Openstack 構築手順書
(Grizzly 版)
2013/10/04 作成
トラブルシューティング
うまく動作しない時に確認すると良いコマンド
・
nova の稼働状況を確認する
$ nova-manage service list
・
glance に登録されているイメージを確認
$ glance image-list
・
quantum の状況を確認する
$ quantum agent-list
22 / 22
