講師：日本仮想化技術 玉置 日時：2014/10/16 タイトル：Canonicalが支える、さくっと使えるUbuntu OpenStack 概要： - Ubuntu と Ubuntu OpenStack のこと - Ubuntu OpenStack が選択されている理由 --- 4つのプロダクト --- 選択されている3つの理由 --- 提案事例のご紹介 - Canonicalパートナーの取り組みのご紹介

1. OpenStack Day in ITpro EXPO 2014
Canonicalが支える、
さくっと使える
Ubuntu OpenStack
日本仮想化技術株式会社
VitrualTech.jp
玉置伸行

2. 私は誰？
• 日本仮想化技術の中の人
• OpenStack関連のビジネス創
出中
• @ITの「たまおきのOpenStack
ウオッチ」の中の人
• ThinkITでOpenStackディストリ
ビューション8社比較記事を企
画中
2

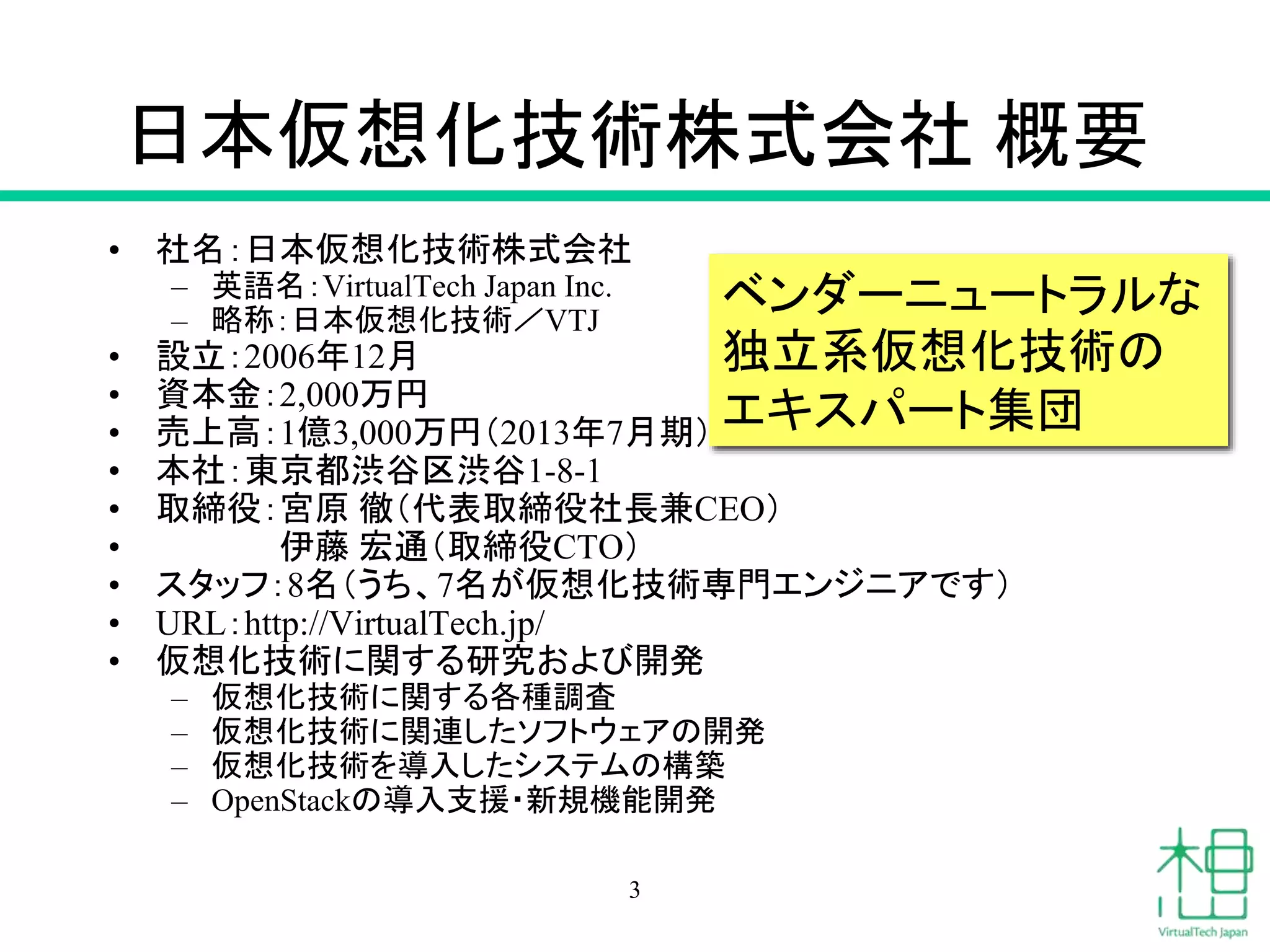

3. 日本仮想化技術株式会社概要
• 社名：日本仮想化技術株式会社
– 英語名：VirtualTech Japan Inc.
– 略称：日本仮想化技術／VTJ
ベンダーニュートラルな
独立系仮想化技術の
エキスパート集団
• 設立：2006年12月
• 資本金：2,000万円
• 売上高：1億3,000万円（2013年7月期）
• 本社：東京都渋谷区渋谷1-8-1
• 取締役：宮原徹（代表取締役社長兼CEO）
• 伊藤宏通（取締役CTO）
• スタッフ：8名（うち、7名が仮想化技術専門エンジニアです）
• URL：http://VirtualTech.jp/
• 仮想化技術に関する研究および開発
– 仮想化技術に関する各種調査
– 仮想化技術に関連したソフトウェアの開発
– 仮想化技術を導入したシステムの構築
– OpenStackの導入支援・新規機能開発
3

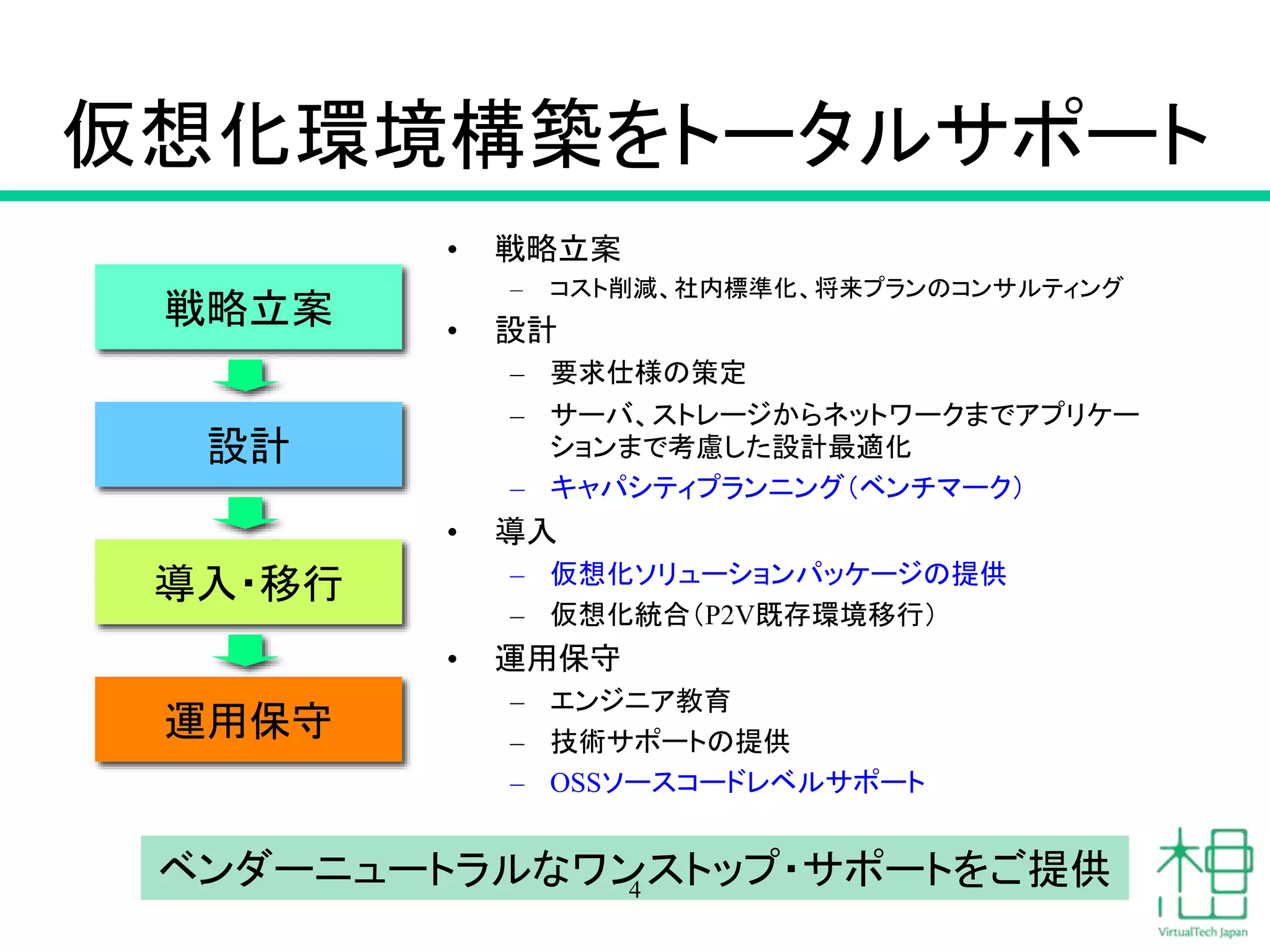

4. 仮想化環境構築をトータルサポート
設計
導入・移行
• 戦略立案
– コスト削減、社内標準化、将来プランのコンサルティング
• 設計
– 要求仕様の策定
– サーバ、ストレージからネットワークまでアプリケー
ションまで考慮した設計最適化
– キャパシティプランニング（ベンチマーク）
• 導入
– 仮想化ソリューションパッケージの提供
– 仮想化統合（P2V既存環境移行）
• 運用保守
– エンジニア教育
– 技術サポートの提供
– OSSソースコードレベルサポート
運用保守
ベンダーニュートラルなワンストップ・サポートをご提供
4
戦略立案

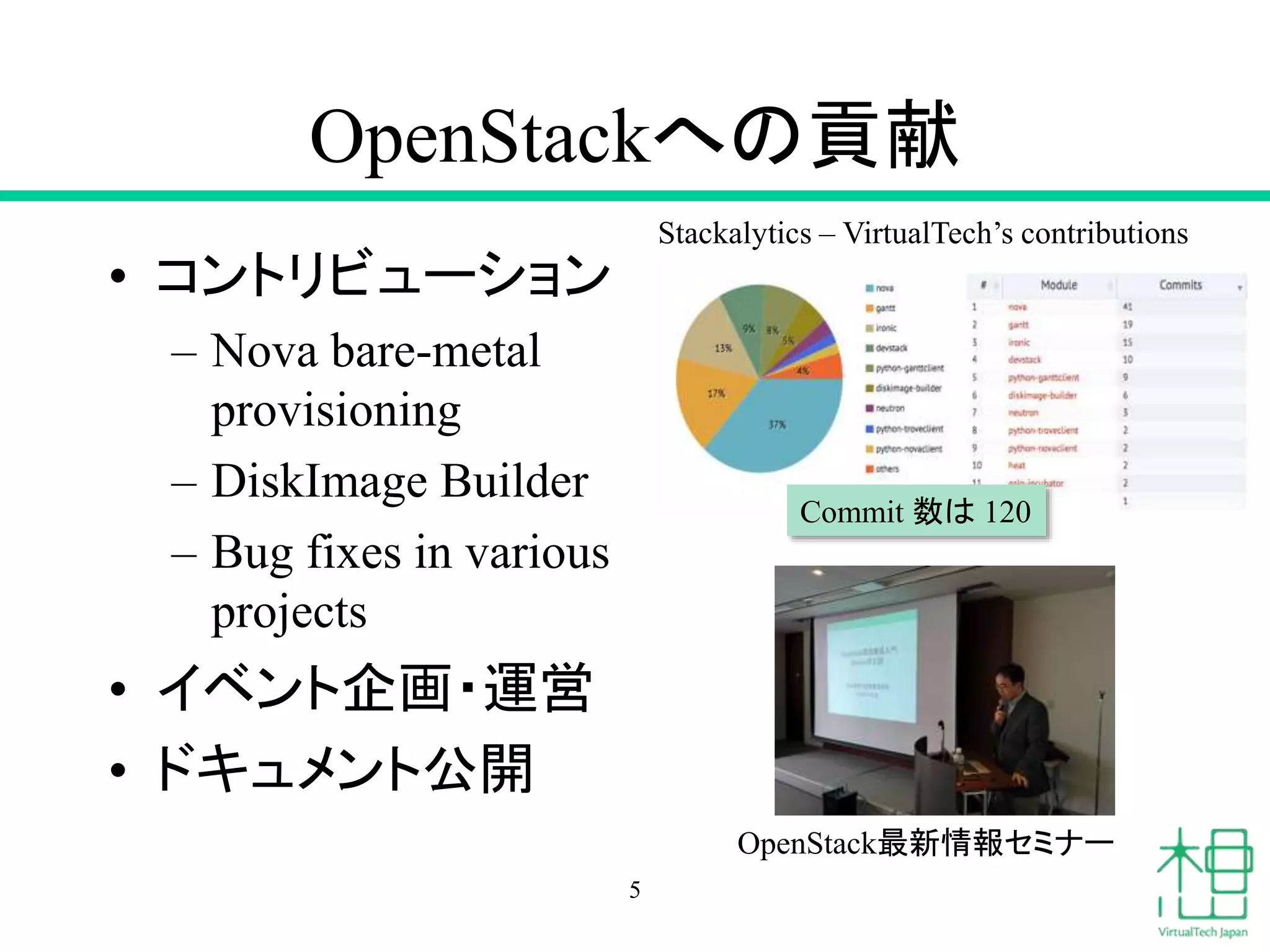

5. OpenStackへの貢献
• コントリビューション
– Nova bare-metal
provisioning
– DiskImage Builder
– Bug fixes in various
projects
• イベント企画・運営
• ドキュメント公開
5
Stackalytics – VirtualTech’s contributions
Commit 数は120
OpenStack最新情報セミナー

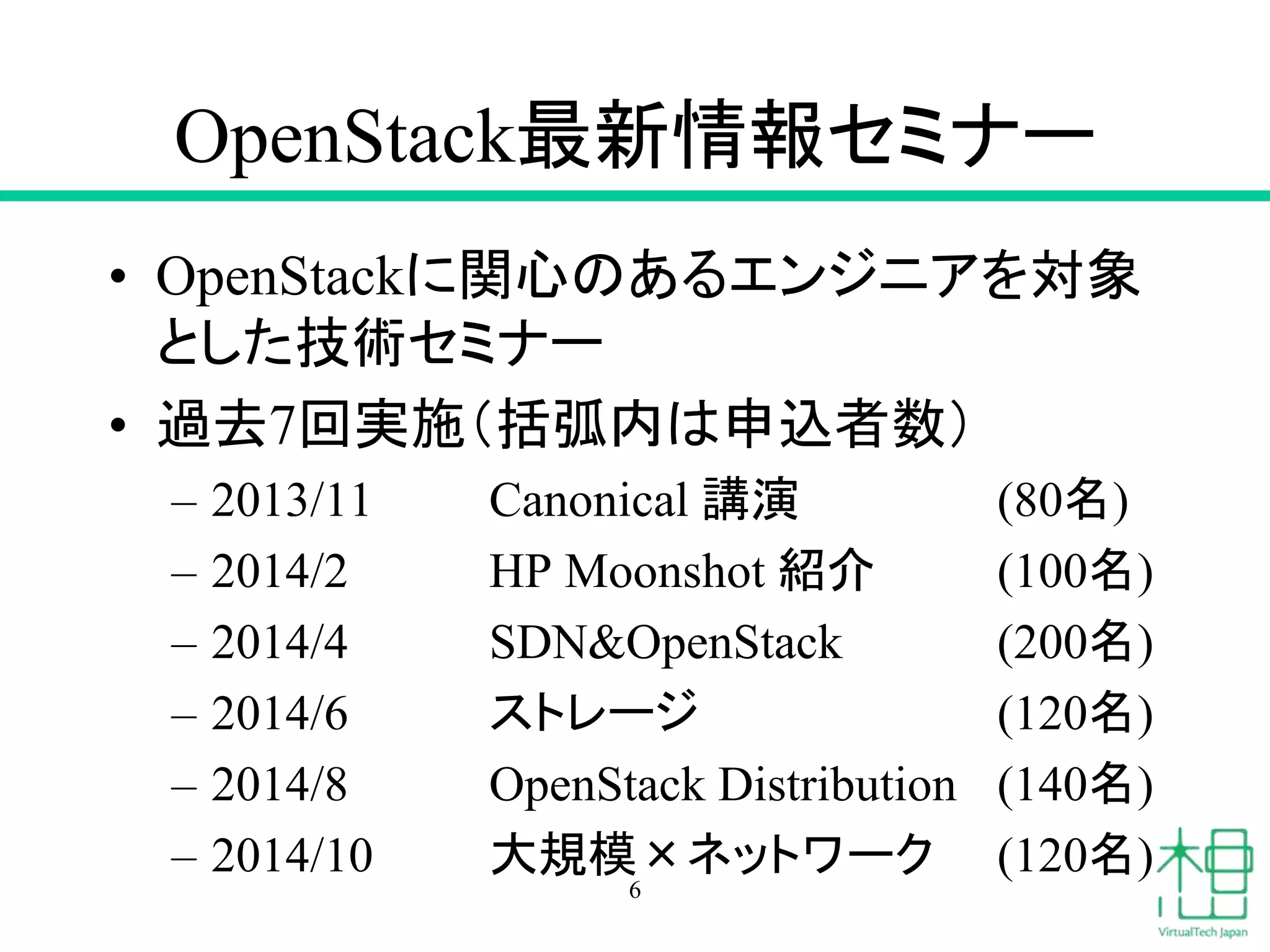

6. OpenStack最新情報セミナー
• OpenStackに関心のあるエンジニアを対象
とした技術セミナー
• 過去7回実施（括弧内は申込者数）
– 2013/11 Canonical 講演(80名)
– 2014/2 HP Moonshot 紹介(100名)
– 2014/4 SDN&OpenStack (200名)
– 2014/6 ストレージ(120名)
– 2014/8 OpenStack Distribution (140名)
– 2014/10 大規模×ネットワーク(120名)
6

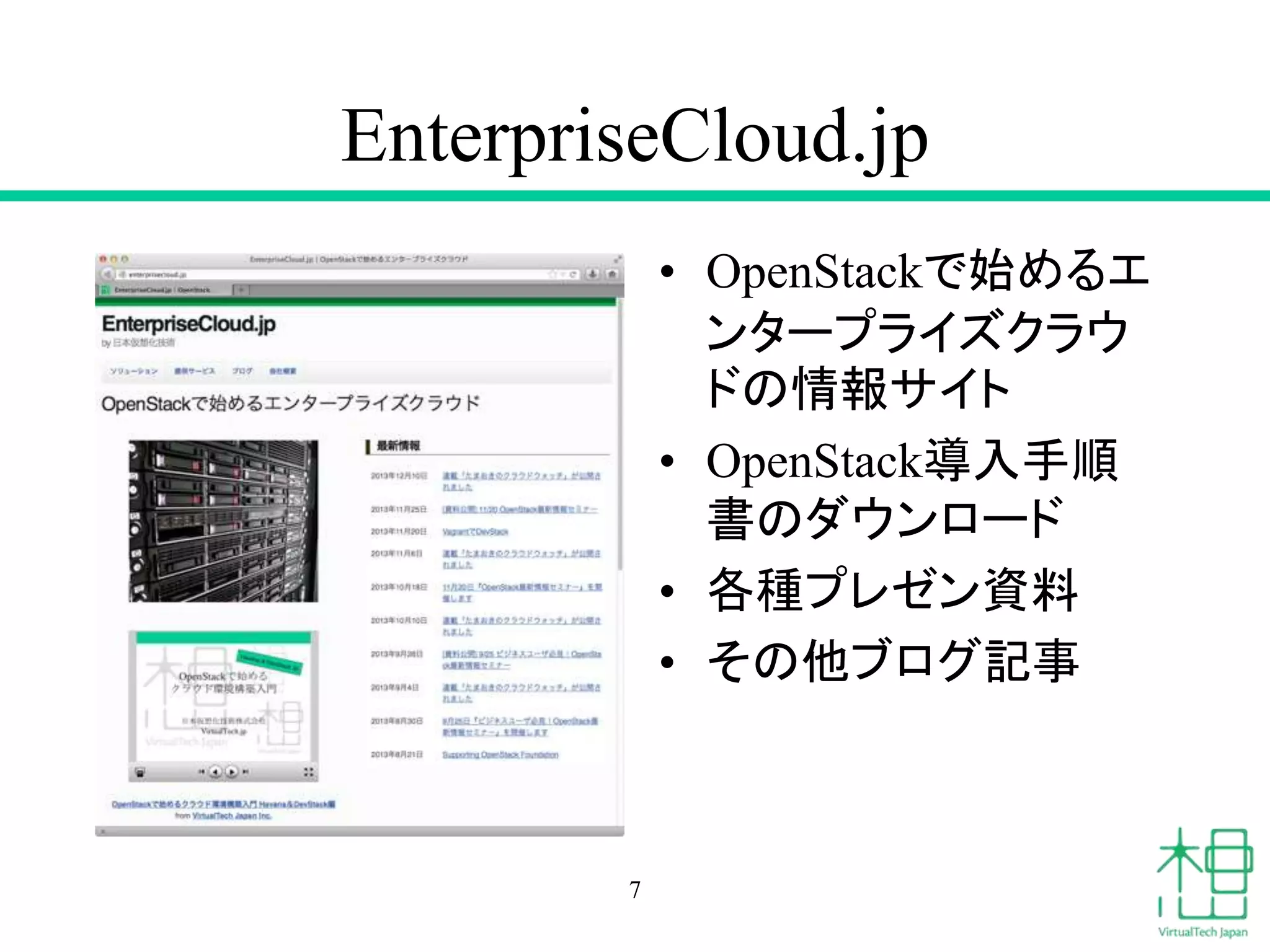

7. EnterpriseCloud.jp
• OpenStackで始めるエ
ンタープライズクラウ
ドの情報サイト
• OpenStack導入手順
書のダウンロード
• 各種プレゼン資料
• その他ブログ記事
7

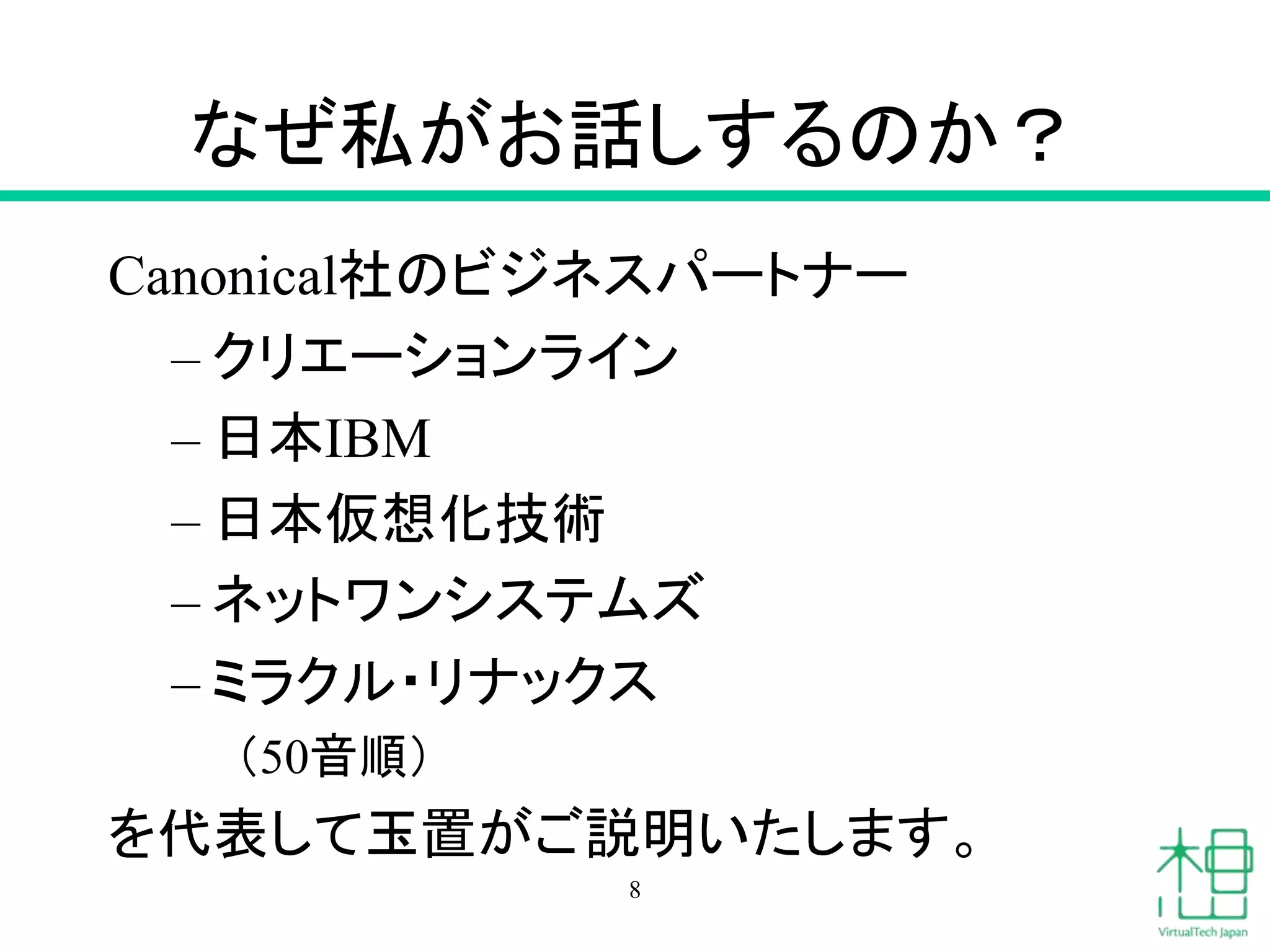

8. なぜ私がお話しするのか？
Canonical社のビジネスパートナー
– クリエーションライン
– 日本IBM
– 日本仮想化技術
– ネットワンシステムズ
– ミラクル・リナックス
（50音順）
を代表して玉置がご説明いたします。
8

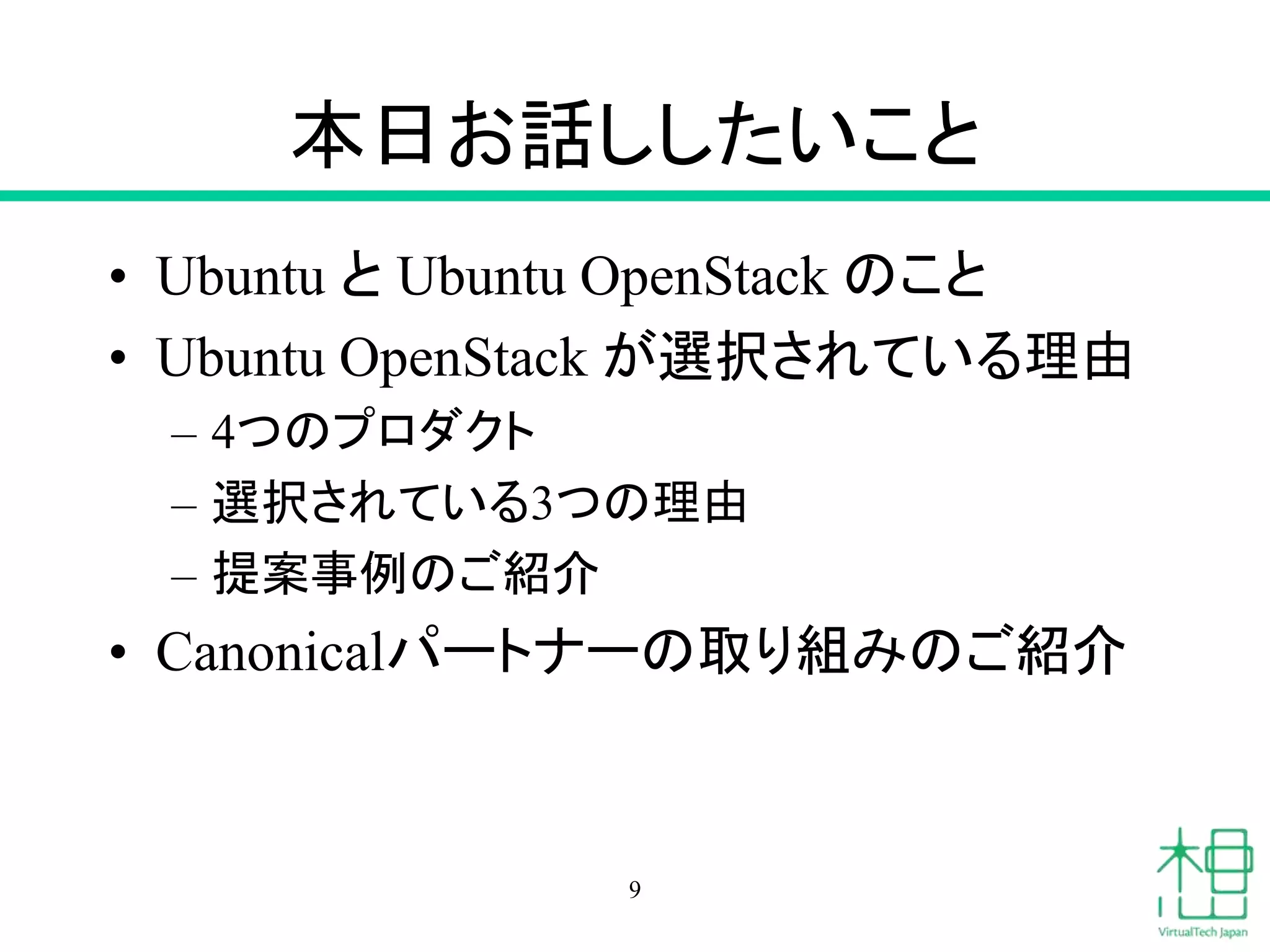

9. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
9

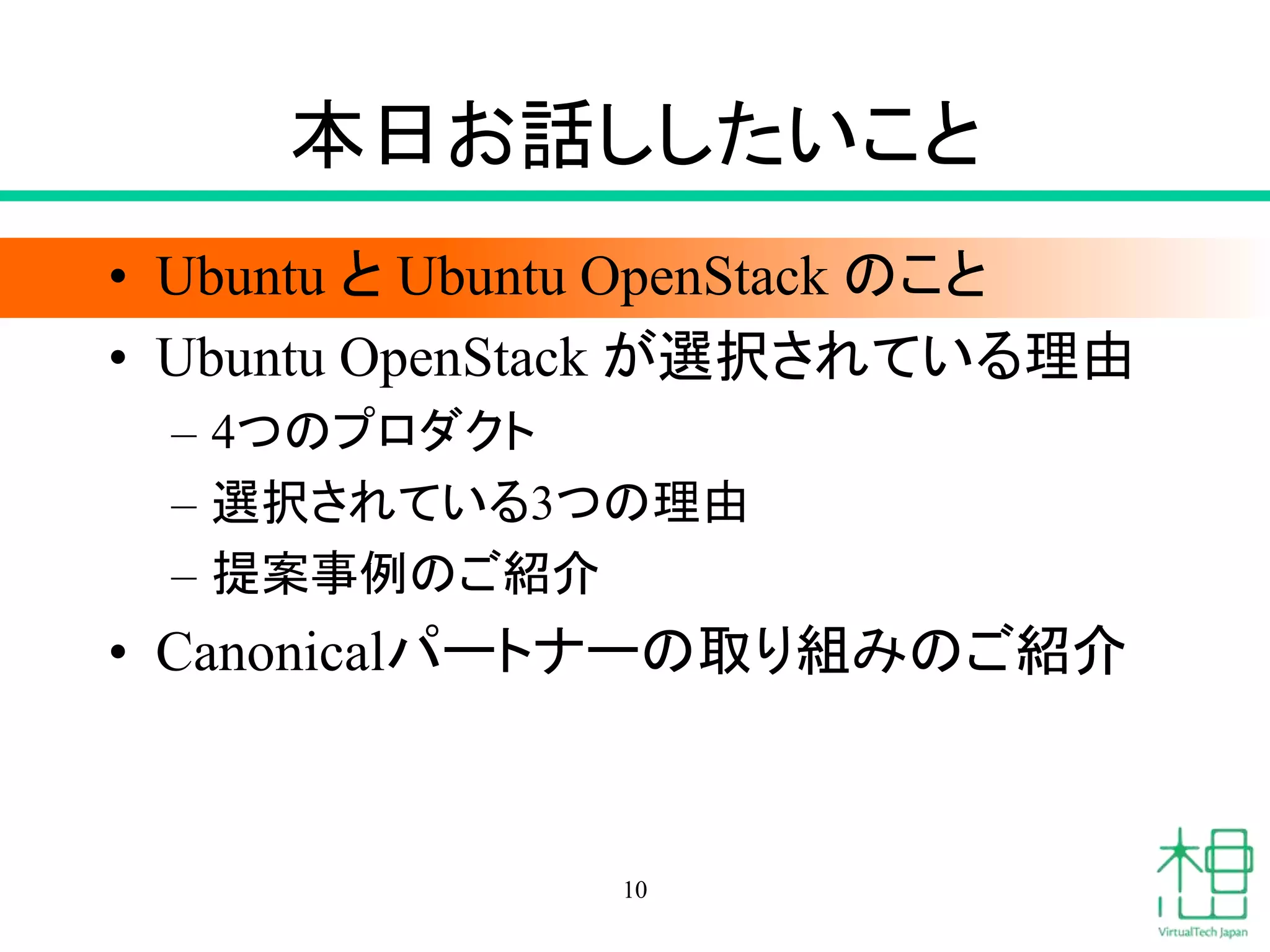

10. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
10

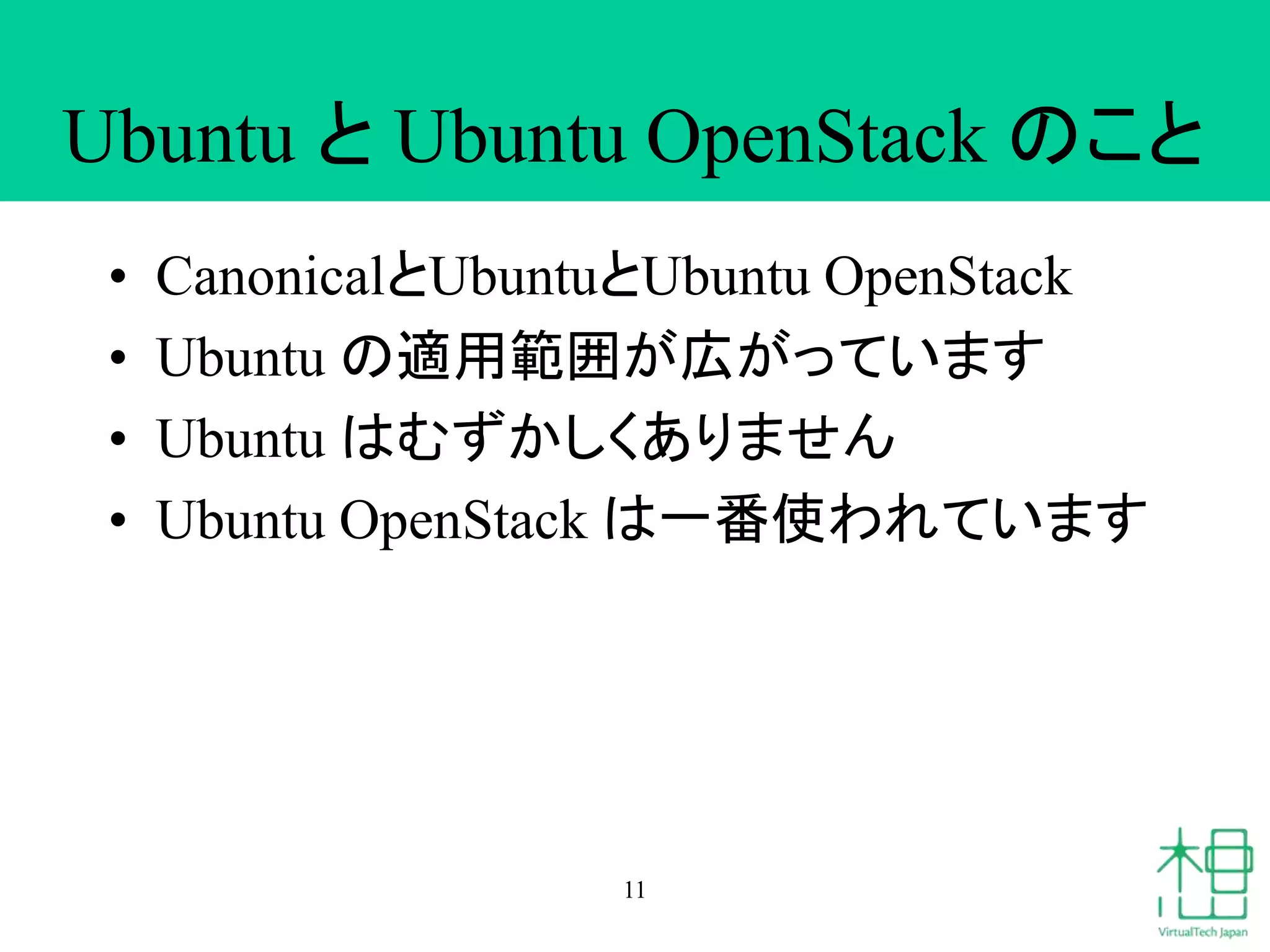

11. Ubuntu とUbuntu OpenStack のこと
• CanonicalとUbuntuとUbuntu OpenStack
• Ubuntu の適用範囲が広がっています
• Ubuntu はむずかしくありません
• Ubuntu OpenStack は一番使われています
11

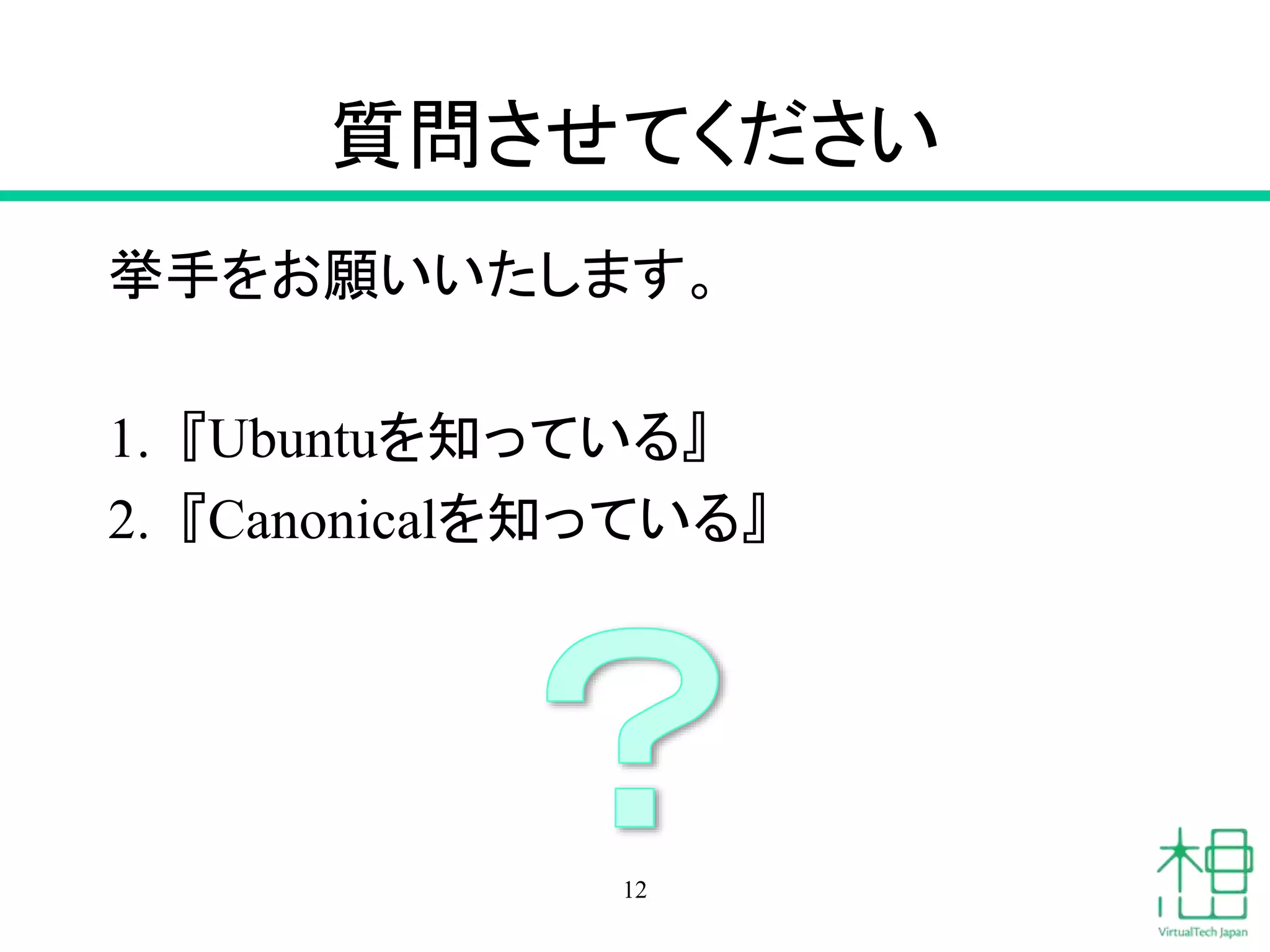

12. 質問させてください
挙手をお願いいたします。
1. 『Ubuntuを知っている』
2. 『Canonicalを知っている』
12

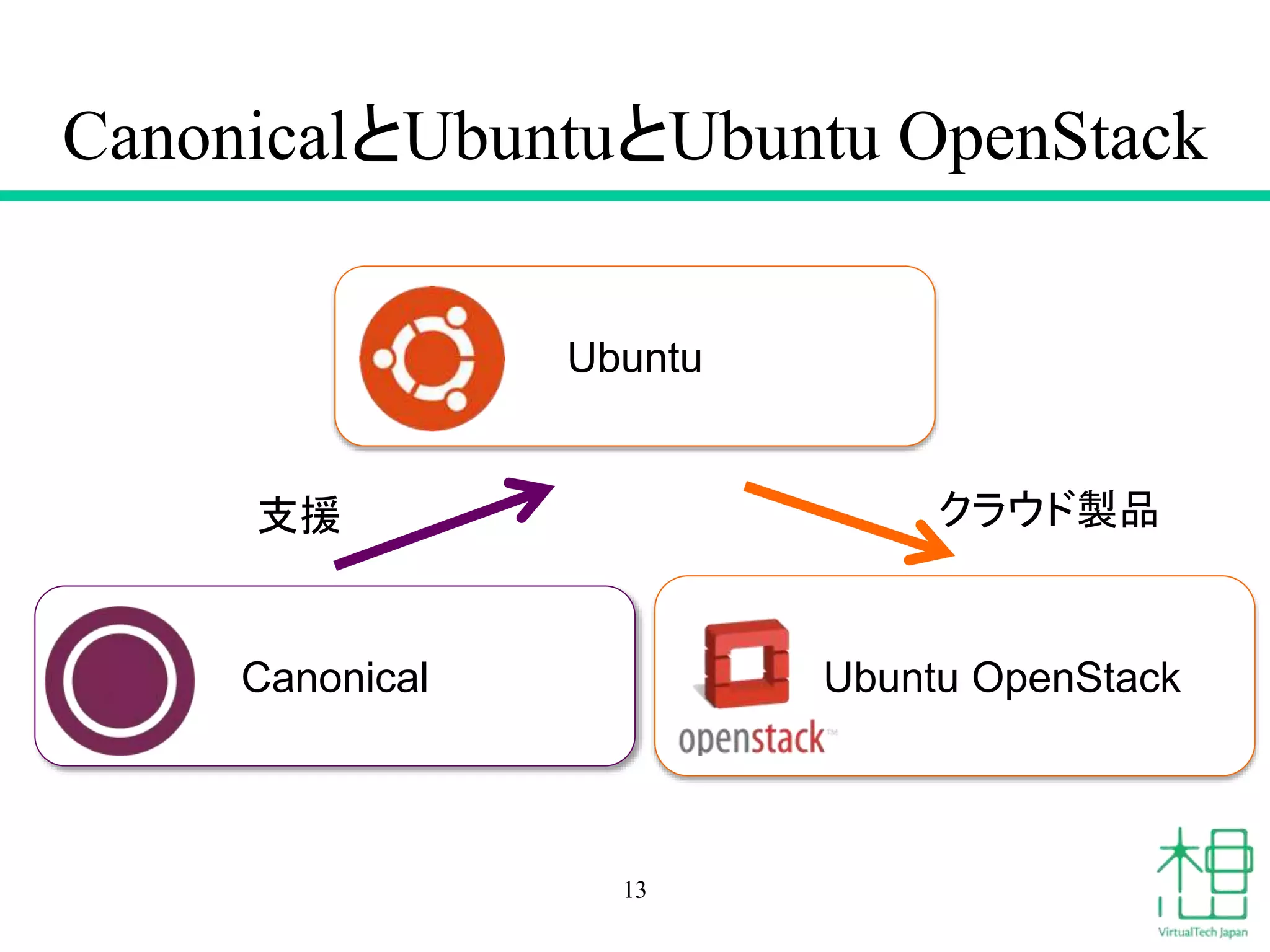

13. CanonicalとUbuntuとUbuntu OpenStack
Ubuntu
支援クラウド製品
Canonical Ubuntu OpenStack
13

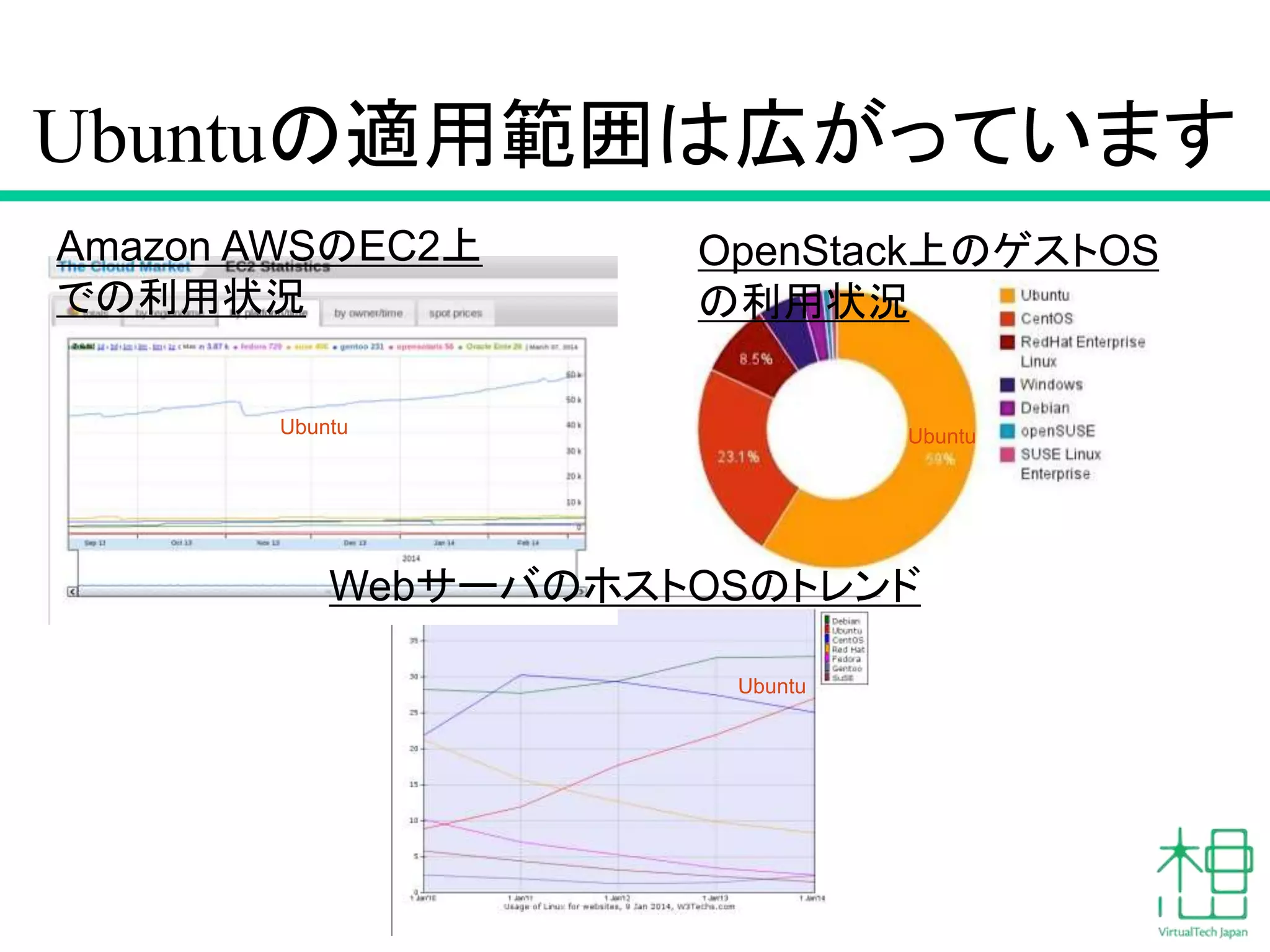

14. Ubuntuの適用範囲は広がっています
Ubuntu Ubuntu
Ubuntu
Amazon AWSのEC2上
での利用状況
OpenStack上のゲストOS
の利用状況
WebサーバのホストOSのトレンド

15. Webサービスやプラットフォームで採用

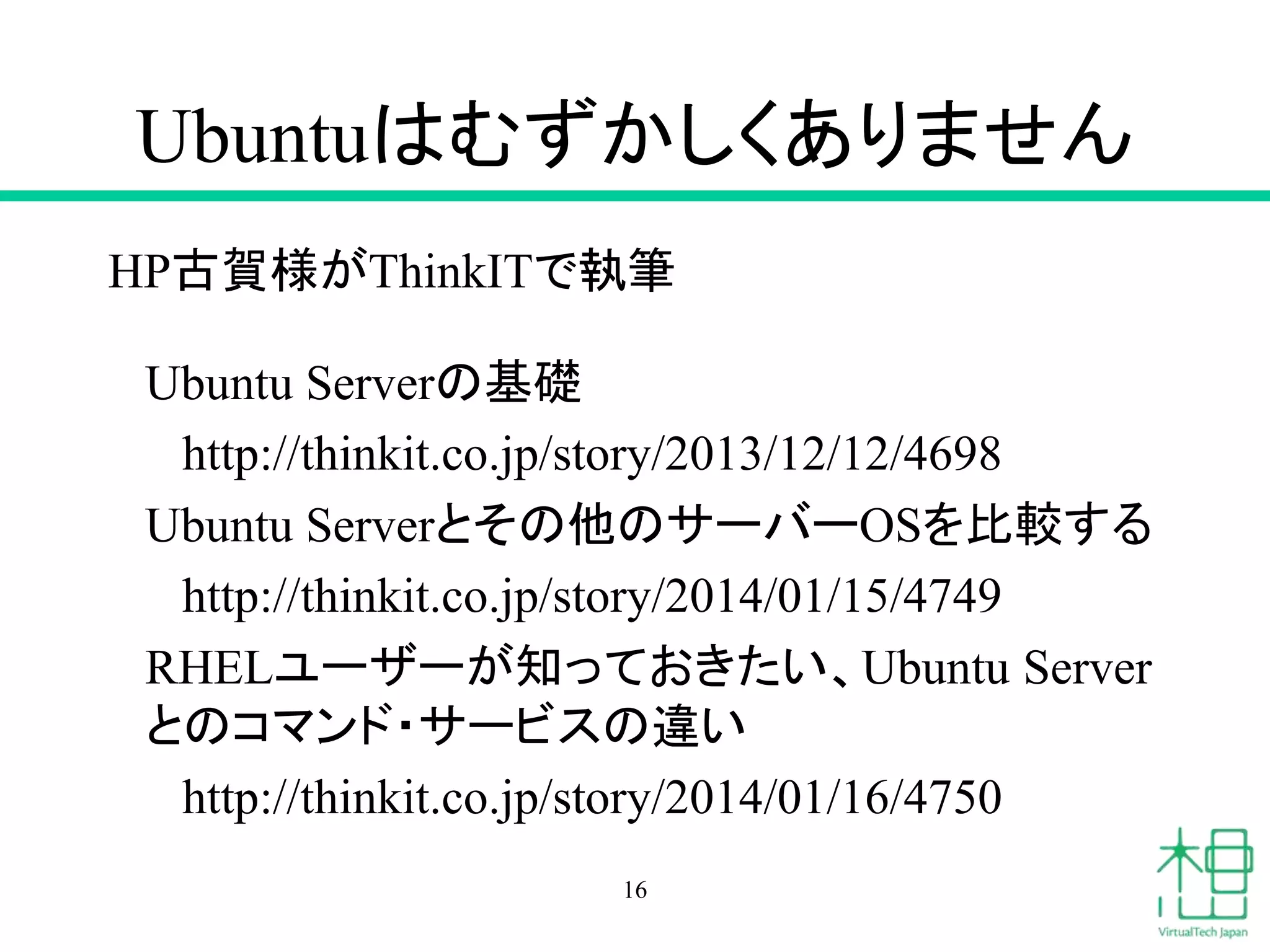

16. Ubuntuはむずかしくありません
HP古賀様がThinkITで執筆
Ubuntu Serverの基礎
http://thinkit.co.jp/story/2013/12/12/4698
Ubuntu Serverとその他のサーバーOSを比較する
http://thinkit.co.jp/story/2014/01/15/4749
RHELユーザーが知っておきたい、Ubuntu Server
とのコマンド・サービスの違い
http://thinkit.co.jp/story/2014/01/16/4750
16

17. クラウドでも採用相次ぐ

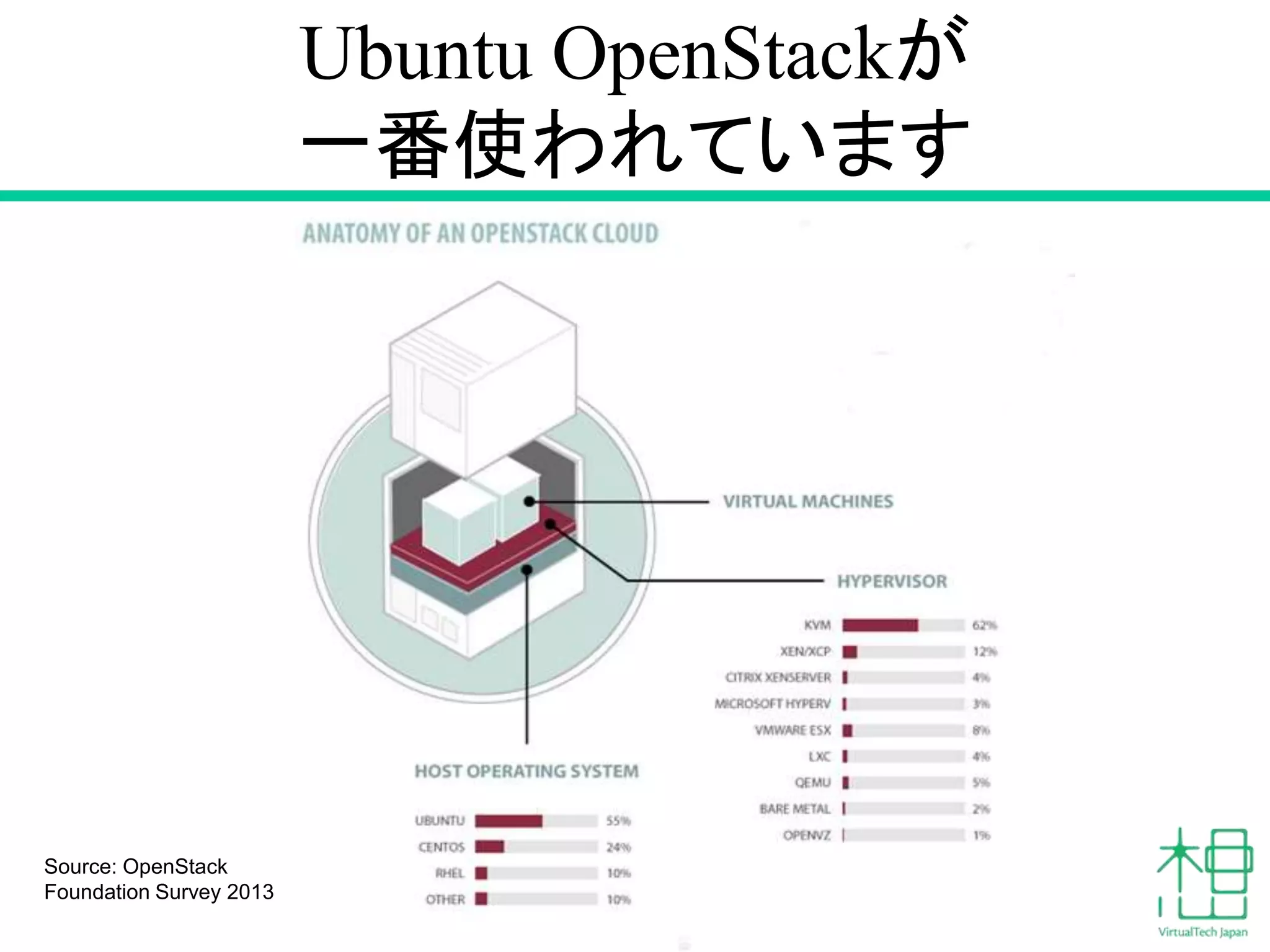

18. Source: OpenStack
Foundation Survey 2013
Ubuntu OpenStackが
一番使われています

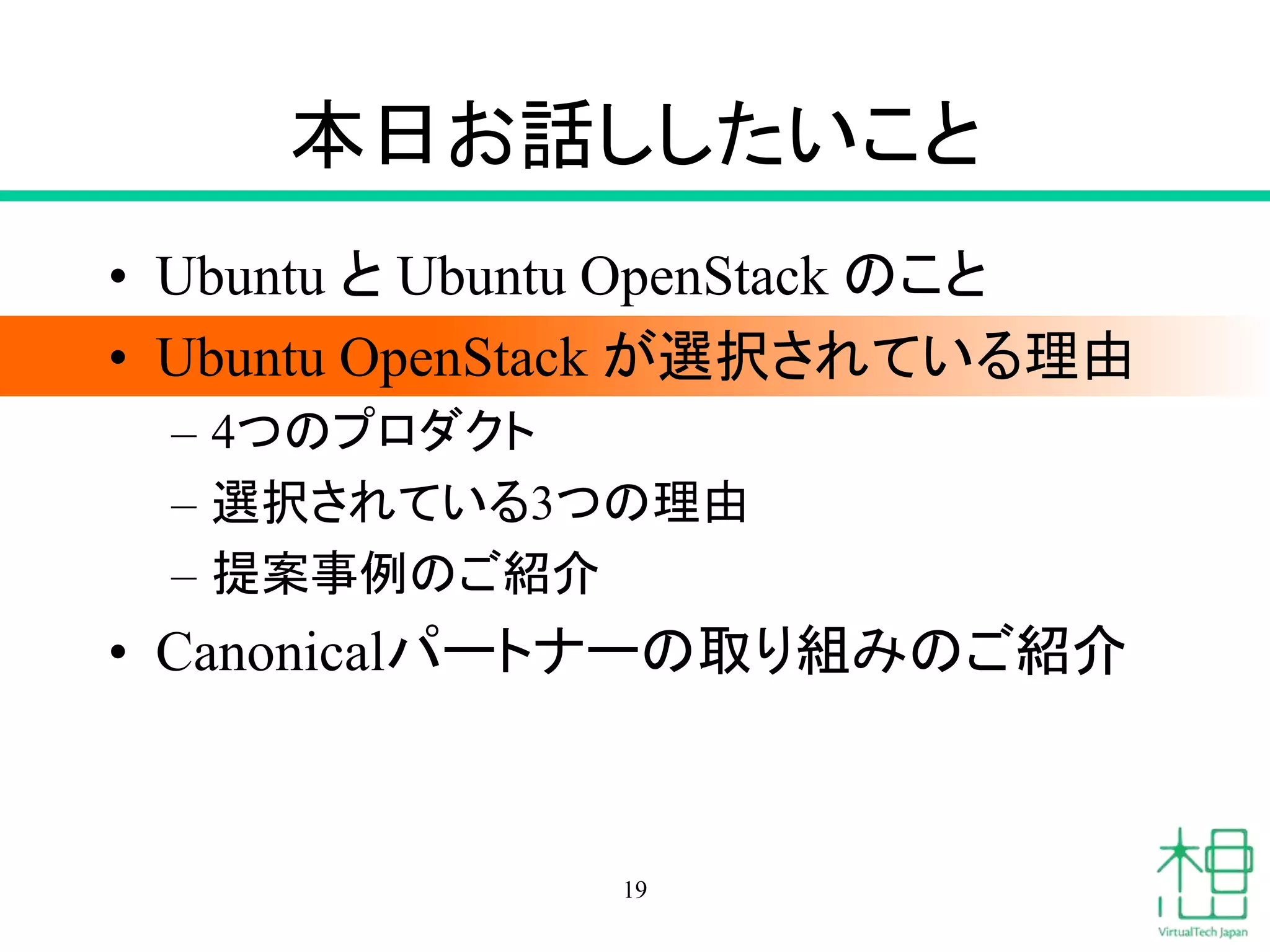

19. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
19

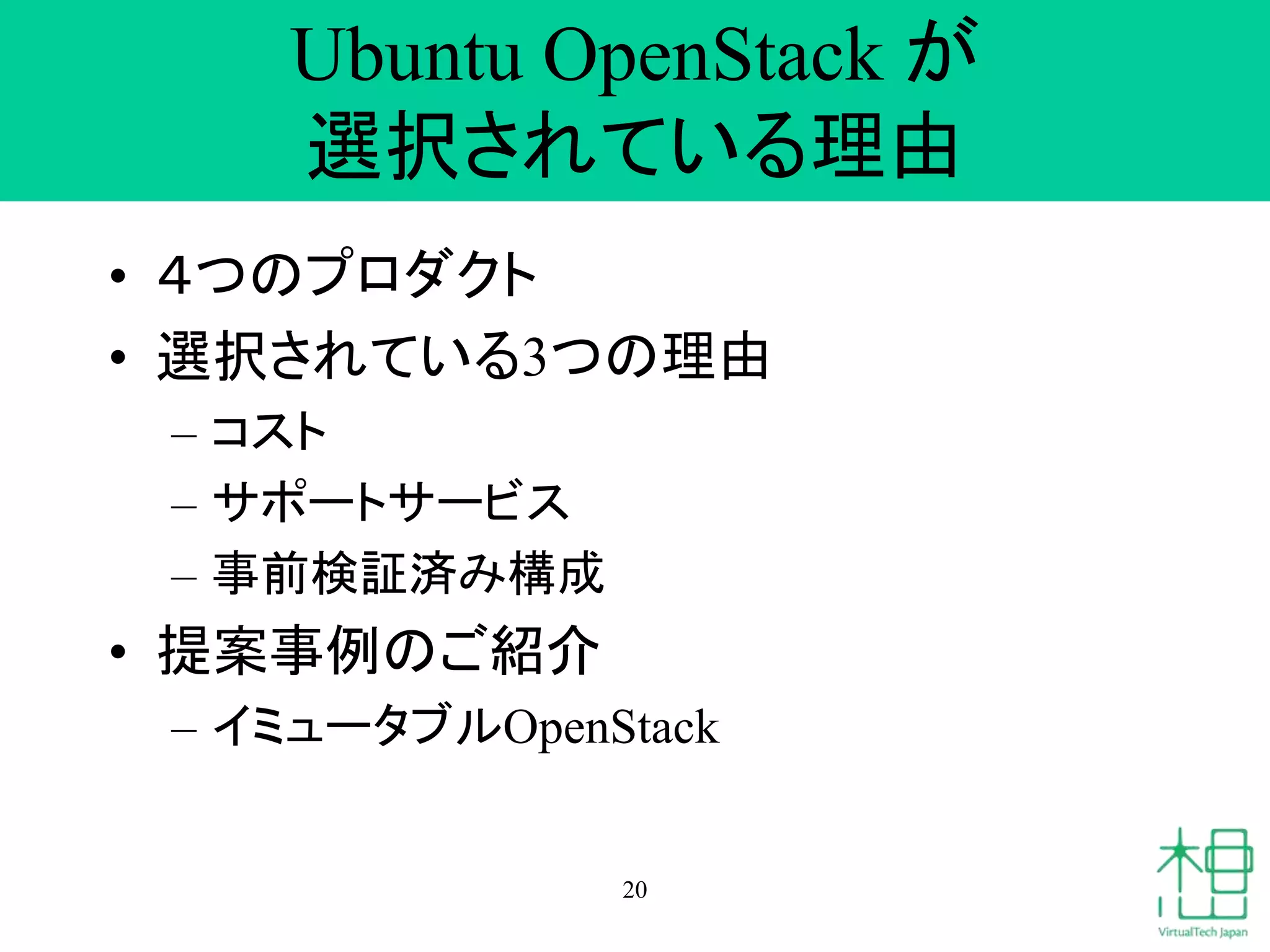

20. Ubuntu OpenStack が
選択されている理由
• ４つのプロダクト
• 選択されている3つの理由
– コスト
– サポートサービス
– 事前検証済み構成
• 提案事例のご紹介
– イミュータブルOpenStack
20

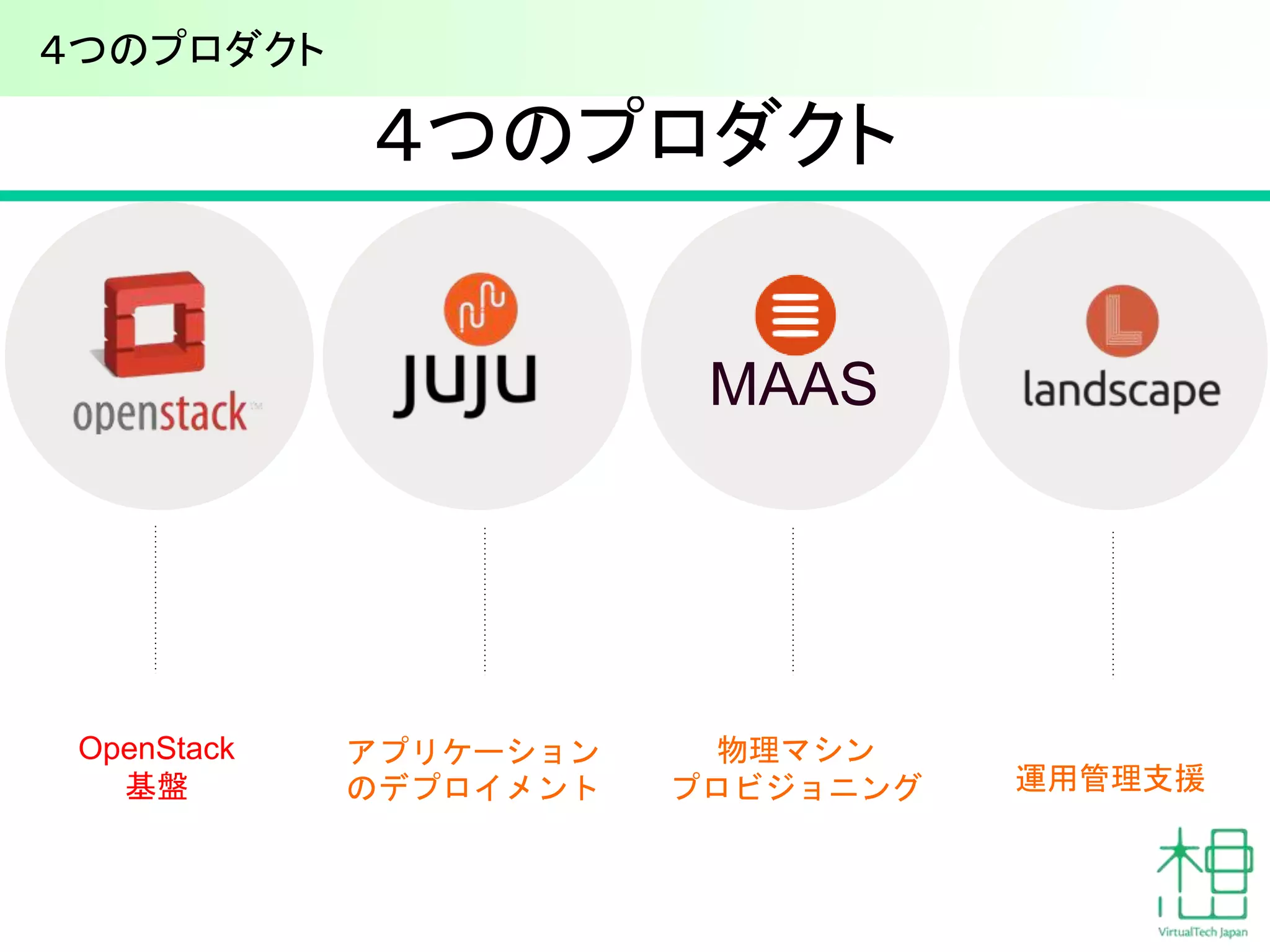

21. 物理マシン
プロビジョニング
アプリケーション
のデプロイメント
MAAS
運用管理支援
OpenStack
基盤
４つのプロダクト
４つのプロダクト

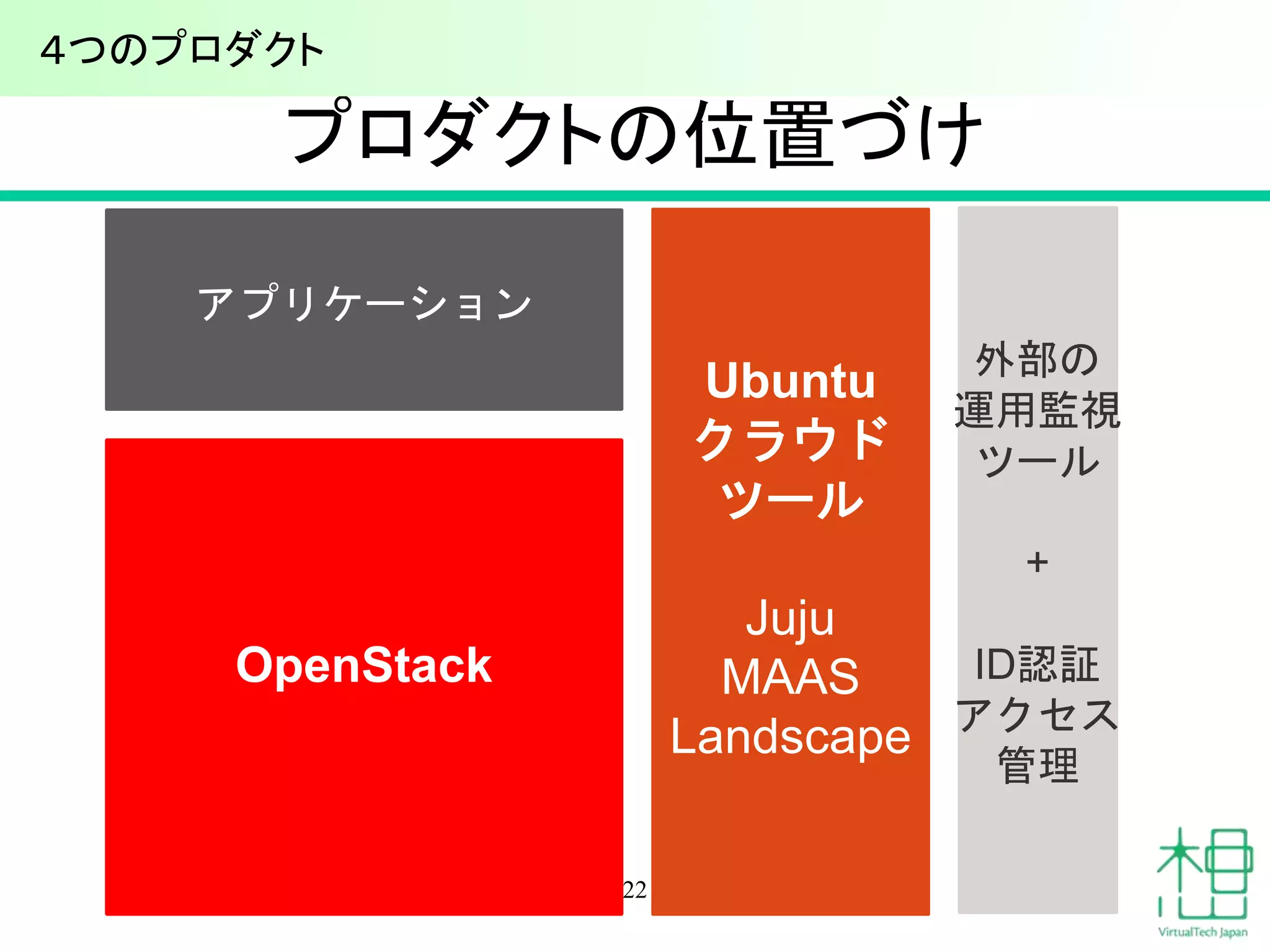

22. プロダクトの位置づけ
22
Ubuntu
クラウド
ツール
Juju
MAAS
Landscape
アプリケーション
OpenStack
外部の
運用監視
ツール
+
ID認証
アクセス
管理
４つのプロダクト

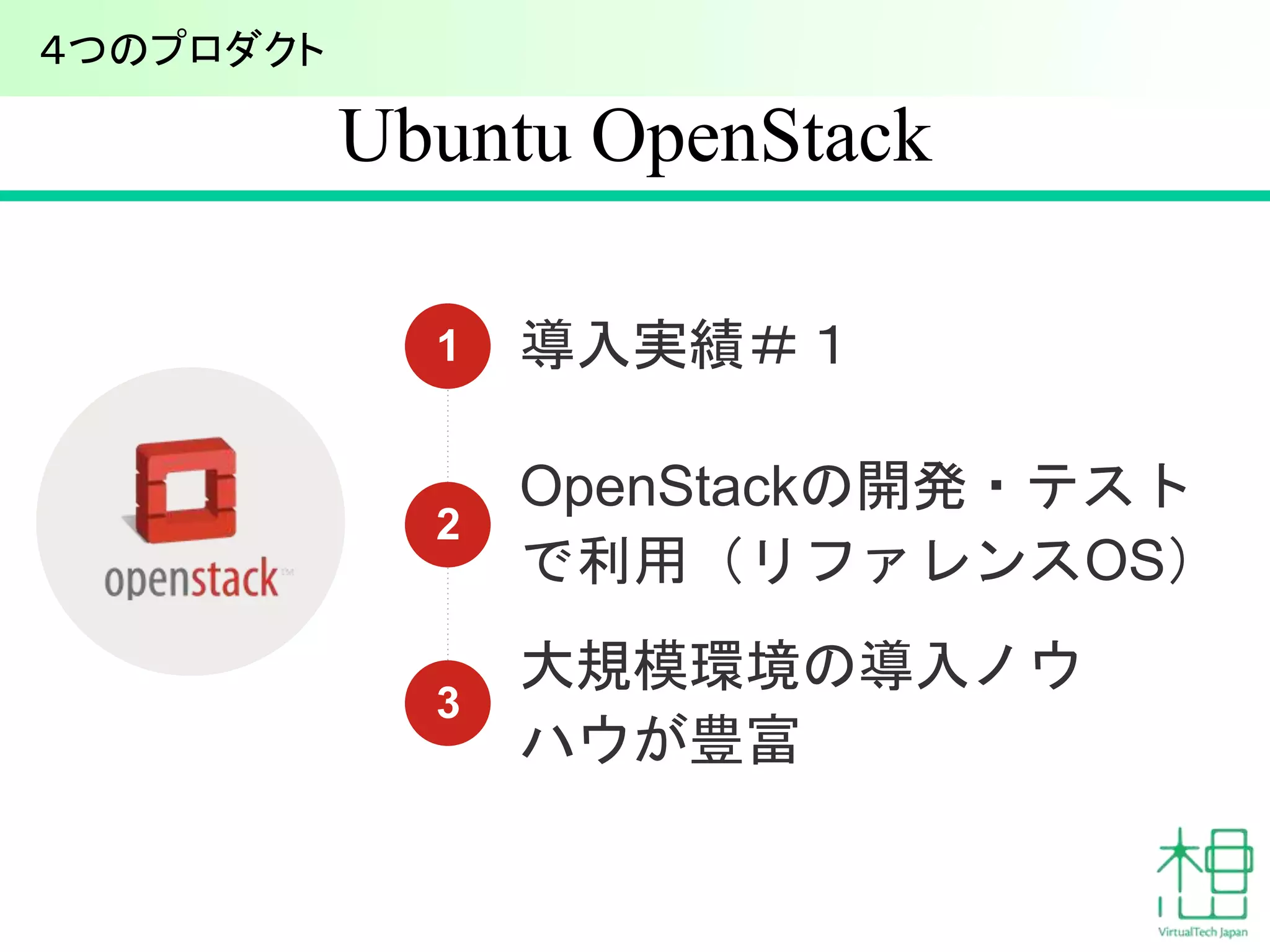

23. Ubuntu OpenStack
1 導入実績＃１
2
OpenStackの開発・テスト
で利用（リファレンスOS）
3
大規模環境の導入ノウ
ハウが豊富
４つのプロダクト

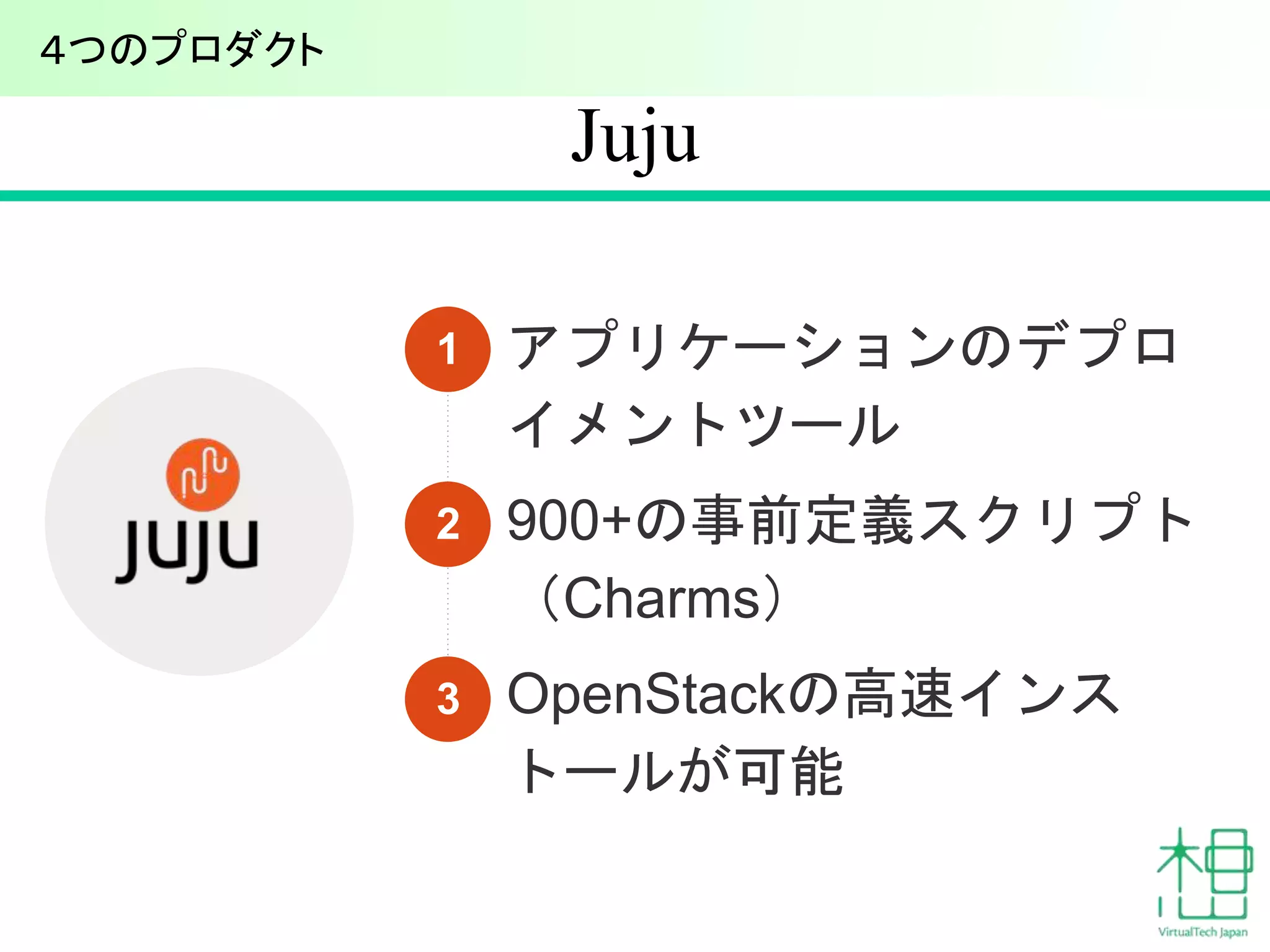

24. Juju
アプリケーションのデプロ
イメントツール
900+の事前定義スクリプト
（Charms）
OpenStackの高速インス
トールが可能
1
2
3
４つのプロダクト

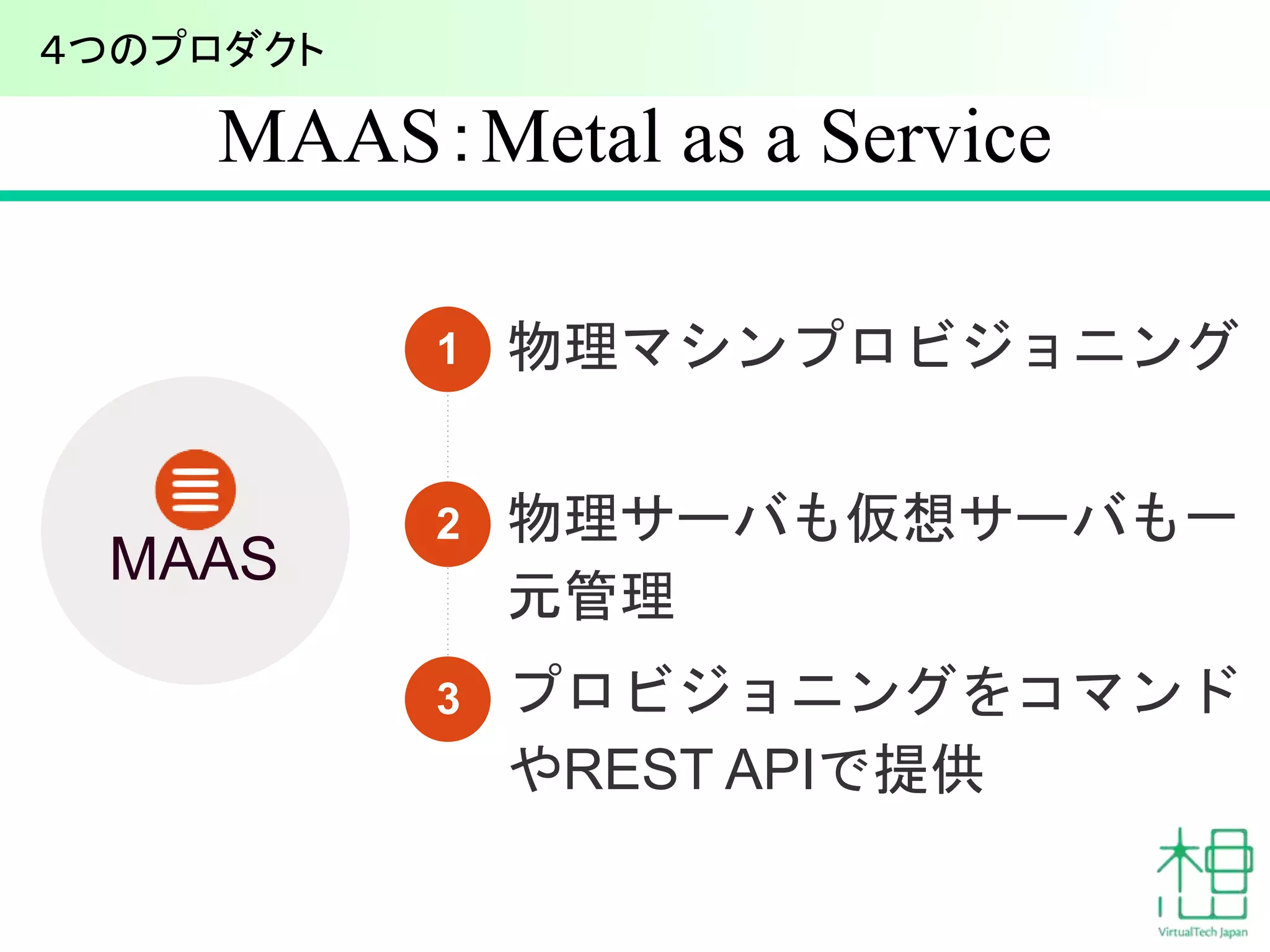

25. ４つのプロダクト
MAAS：Metal as a Service
MAAS
物理マシンプロビジョニング
物理サーバも仮想サーバも一
元管理
プロビジョニングをコマンド
やREST APIで提供
1
2
3

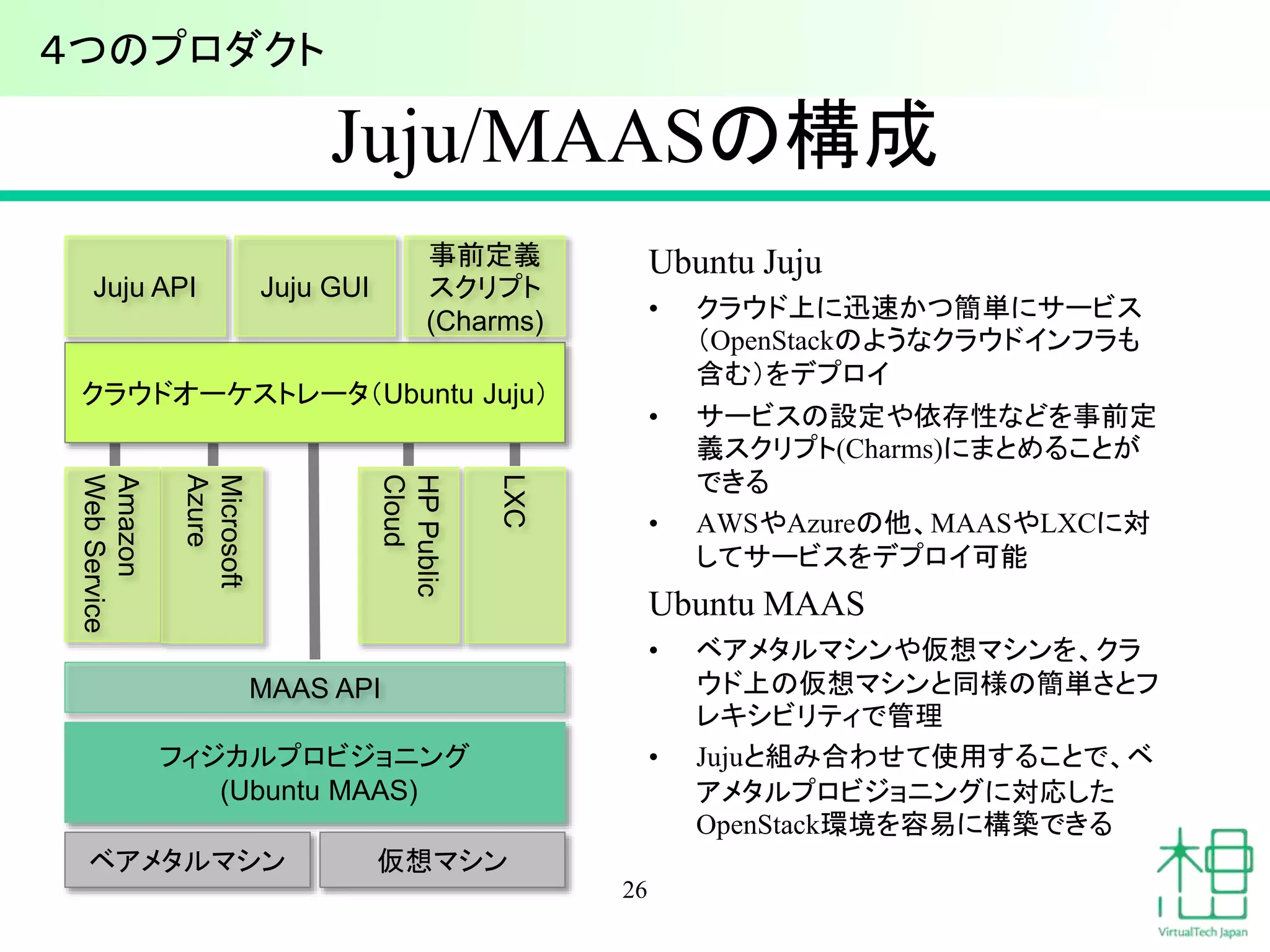

26. Juju/MAASの構成
Ubuntu Juju
• クラウド上に迅速かつ簡単にサービス
（OpenStackのようなクラウドインフラも
含む）をデプロイ
• サービスの設定や依存性などを事前定
義スクリプト(Charms)にまとめることが
できる
• AWSやAzureの他、MAASやLXCに対
してサービスをデプロイ可能
Ubuntu MAAS
• ベアメタルマシンや仮想マシンを、クラ
ウド上の仮想マシンと同様の簡単さとフ
レキシビリティで管理
• Jujuと組み合わせて使用することで、ベ
アメタルプロビジョニングに対応した
OpenStack環境を容易に構築できる
26
４つのプロダクト
Juju API Juju GUI
事前定義
スクリプト
(Charms)
クラウドオーケストレータ（Ubuntu Juju）
HP Public
Cloud
MAAS API
Microsoft
Azure
フィジカルプロビジョニング
(Ubuntu MAAS)
Amazon
Web Service
LXC
ベアメタルマシン仮想マシン

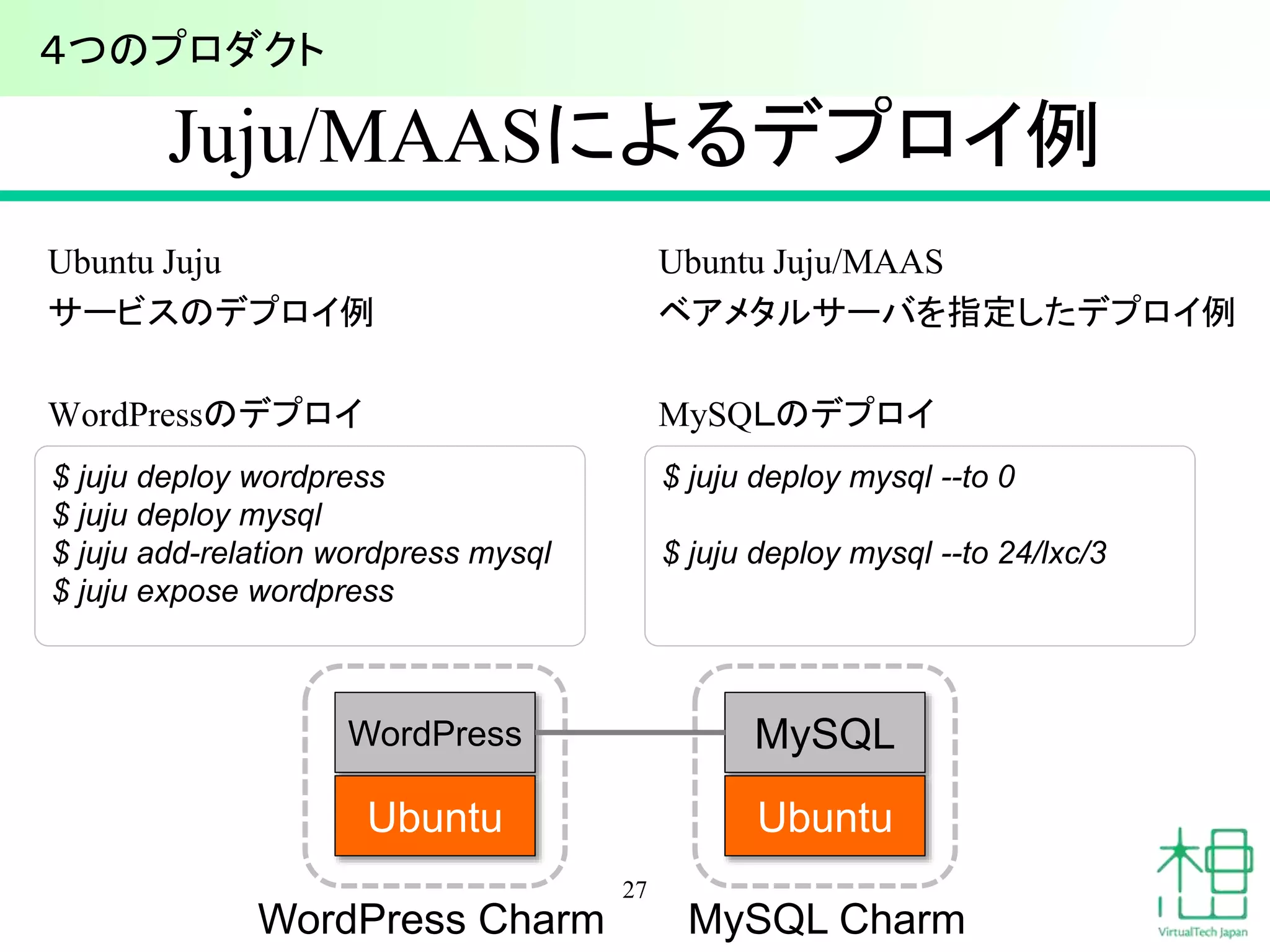

27. Juju/MAASによるデプロイ例
Ubuntu Juju
サービスのデプロイ例
WordPressのデプロイ
Ubuntu Juju/MAAS
ベアメタルサーバを指定したデプロイ例
MySQＬのデプロイ
27
$ juju deploy wordpress
$ juju deploy mysql
$ juju add-relation wordpress mysql
$ juju expose wordpress
$ juju deploy mysql --to 0
$ juju deploy mysql --to 24/lxc/3
４つのプロダクト
WordPress MySQL
Ubuntu Ubuntu
WordPress Charm MySQL Charm

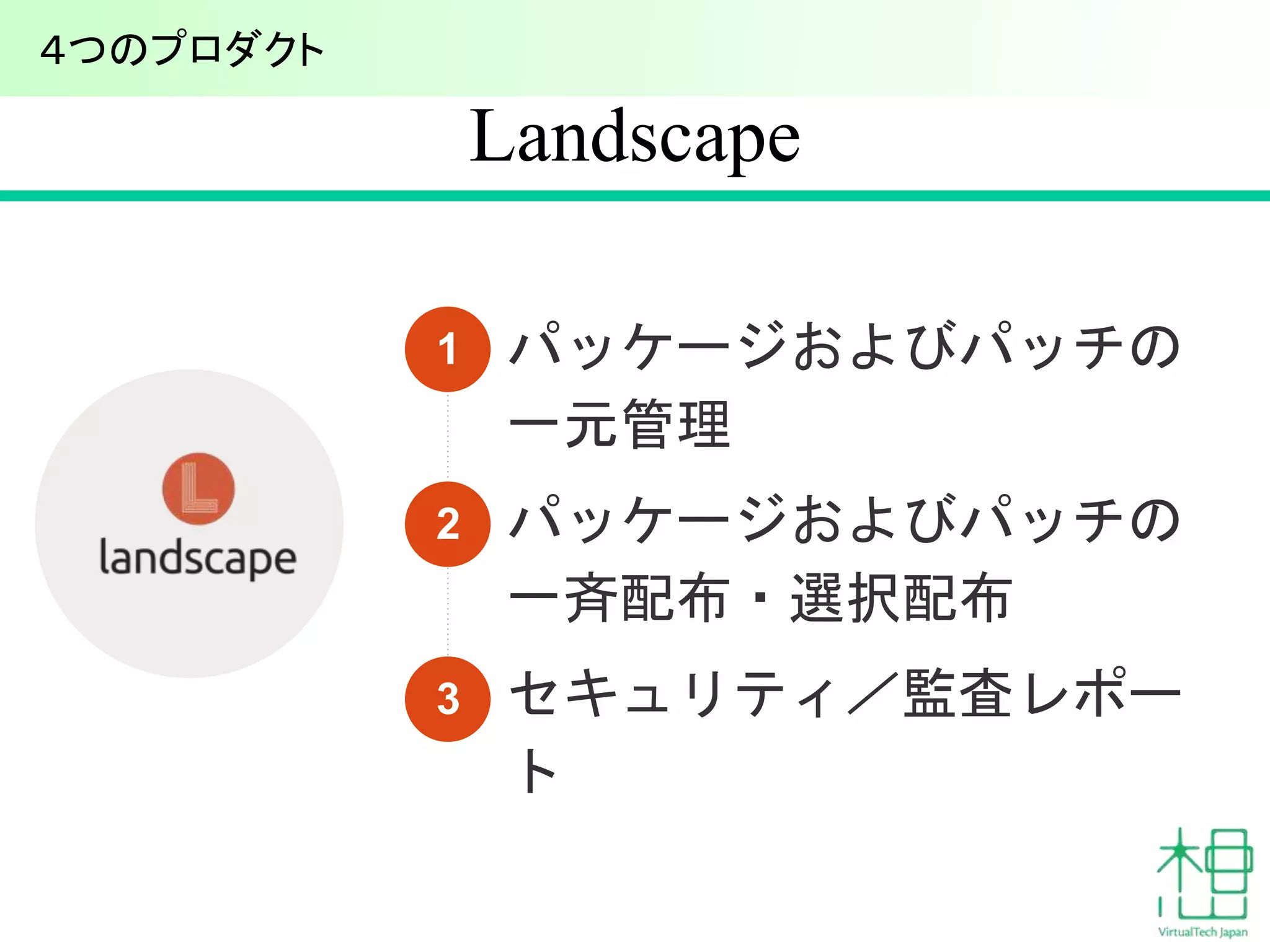

28. Landscape
パッケージおよびパッチの
一元管理
パッケージおよびパッチの
一斉配布・選択配布
セキュリティ／監査レポー
ト
1
2
3
４つのプロダクト

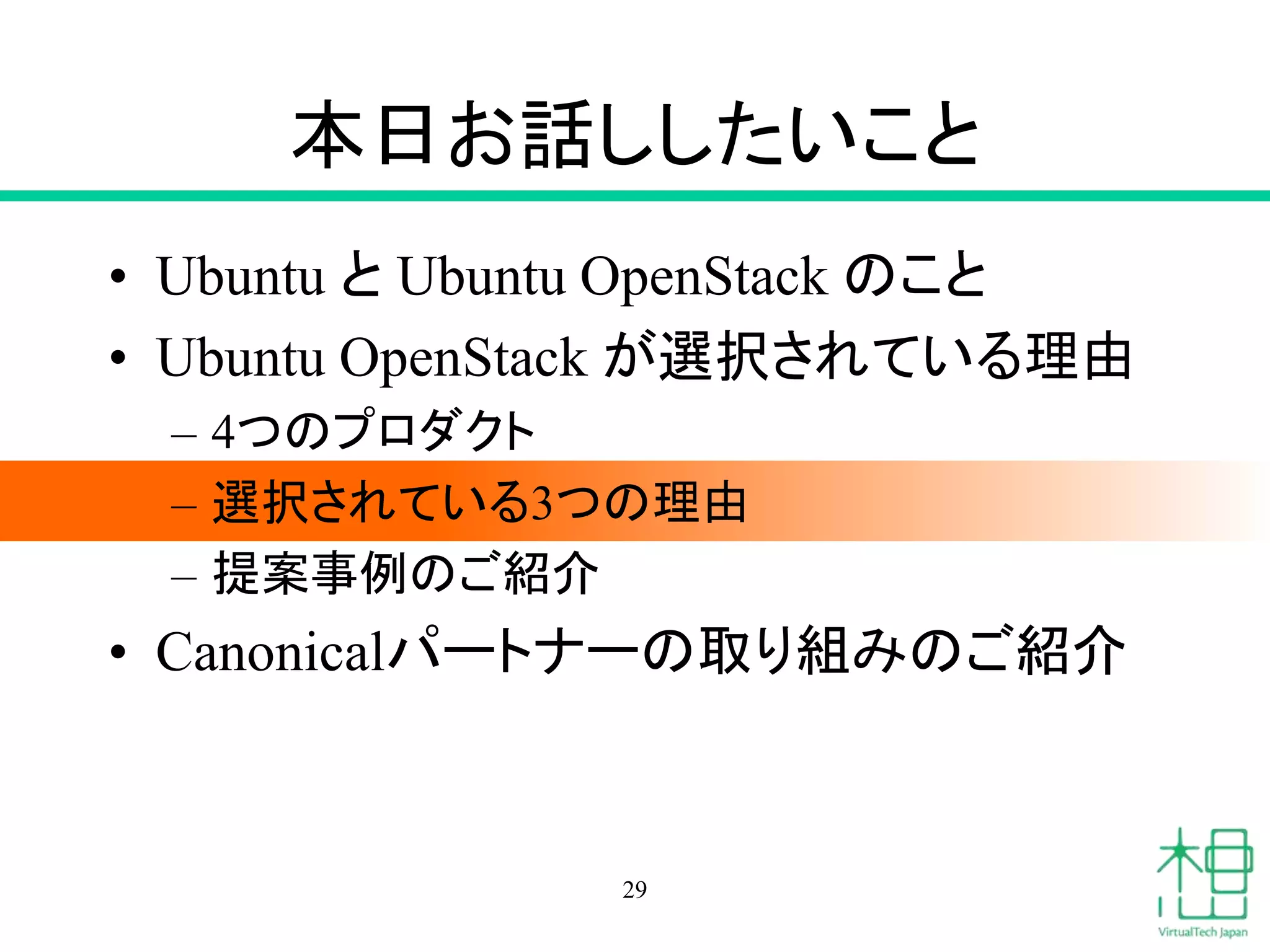

29. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
29

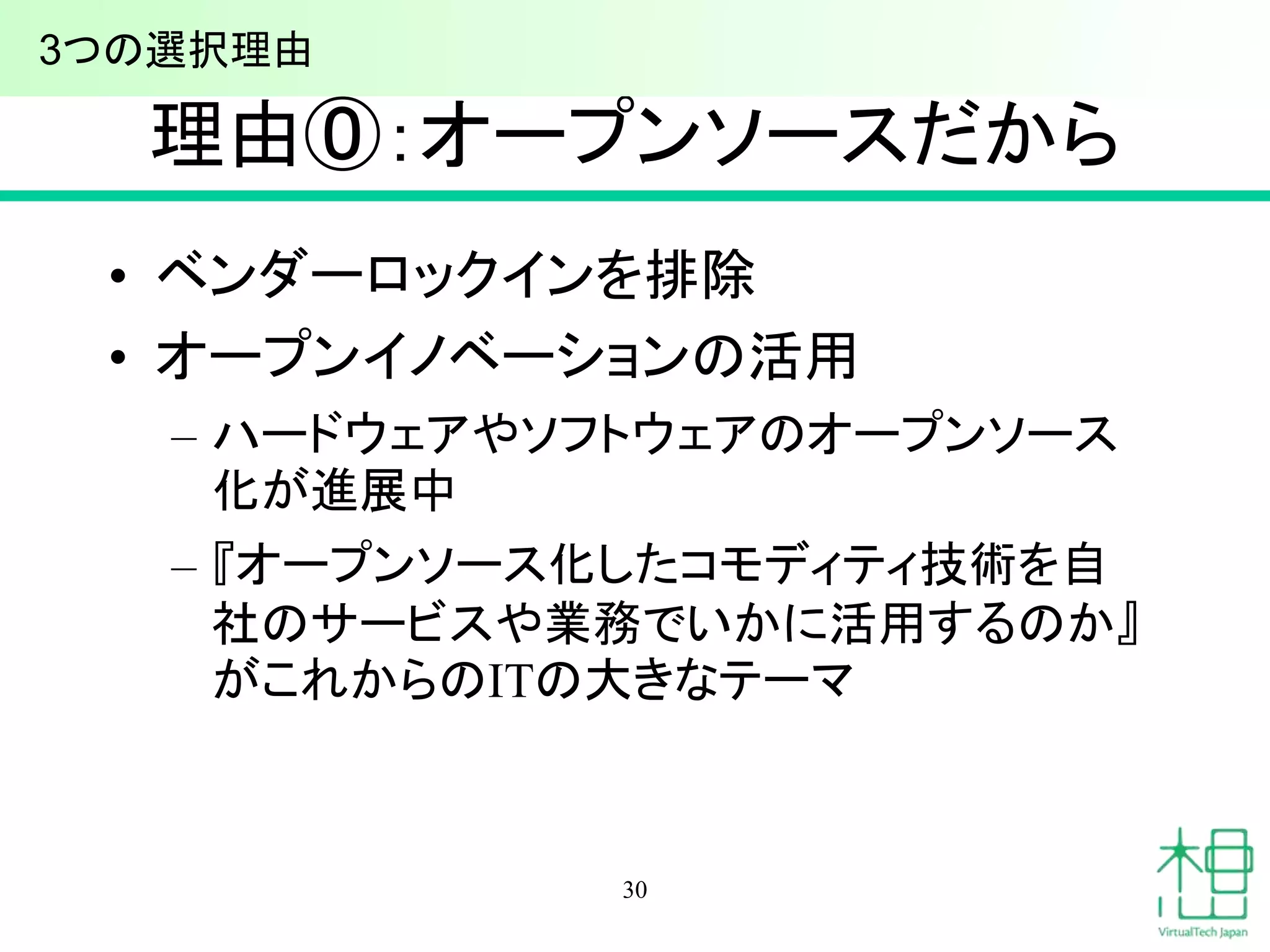

30. 理由⓪：オープンソースだから
• ベンダーロックインを排除
• オープンイノベーションの活用
– ハードウェアやソフトウェアのオープンソース
化が進展中
– 『オープンソース化したコモディティ技術を自
社のサービスや業務でいかに活用するのか』
がこれからのITの大きなテーマ
30
3つの選択理由

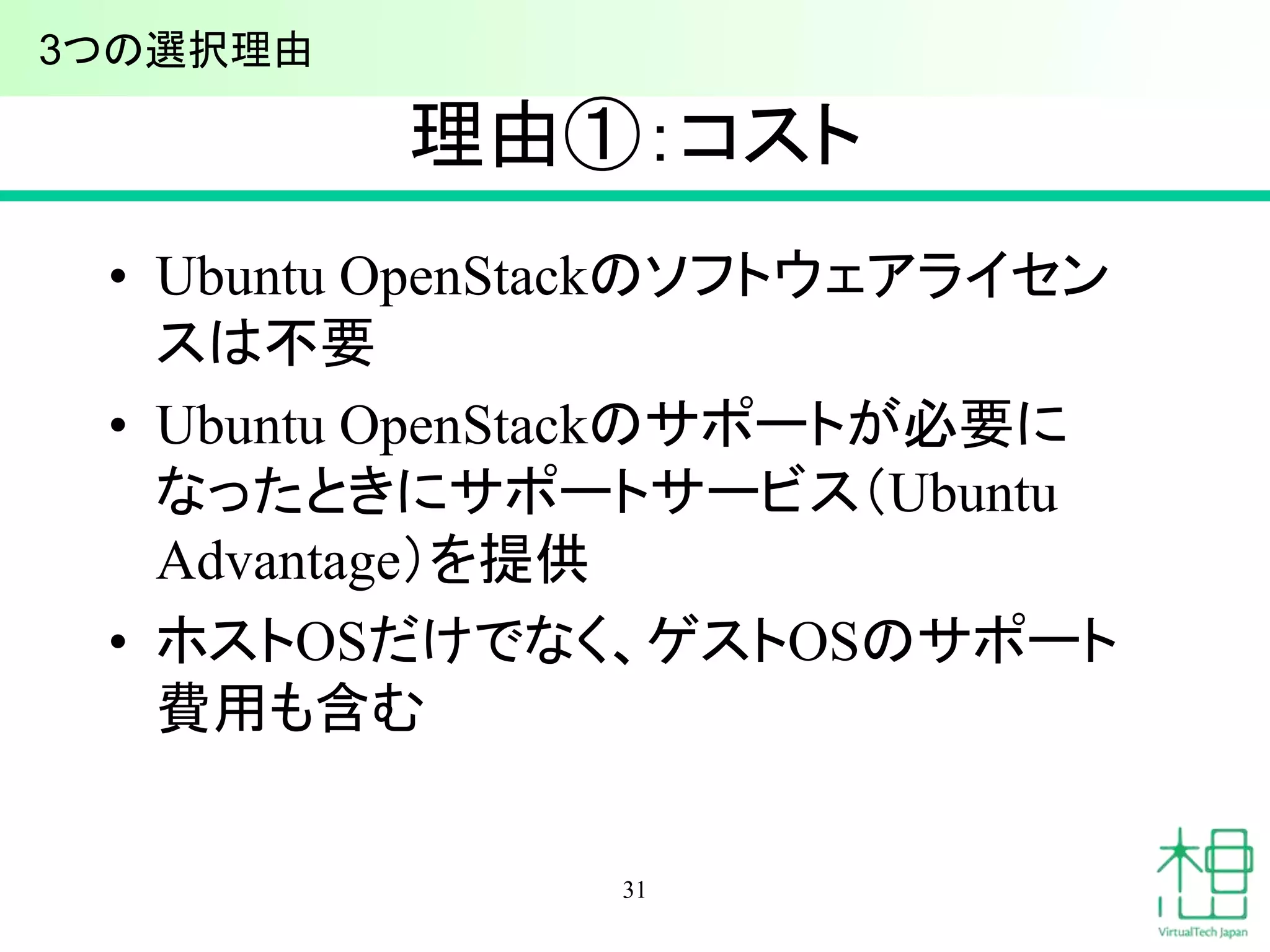

31. 理由①：コスト
• Ubuntu OpenStackのソフトウェアライセン
スは不要
• Ubuntu OpenStackのサポートが必要に
なったときにサポートサービス（Ubuntu
Advantage）を提供
• ホストOSだけでなく、ゲストOSのサポート
費用も含む
31
3つの選択理由

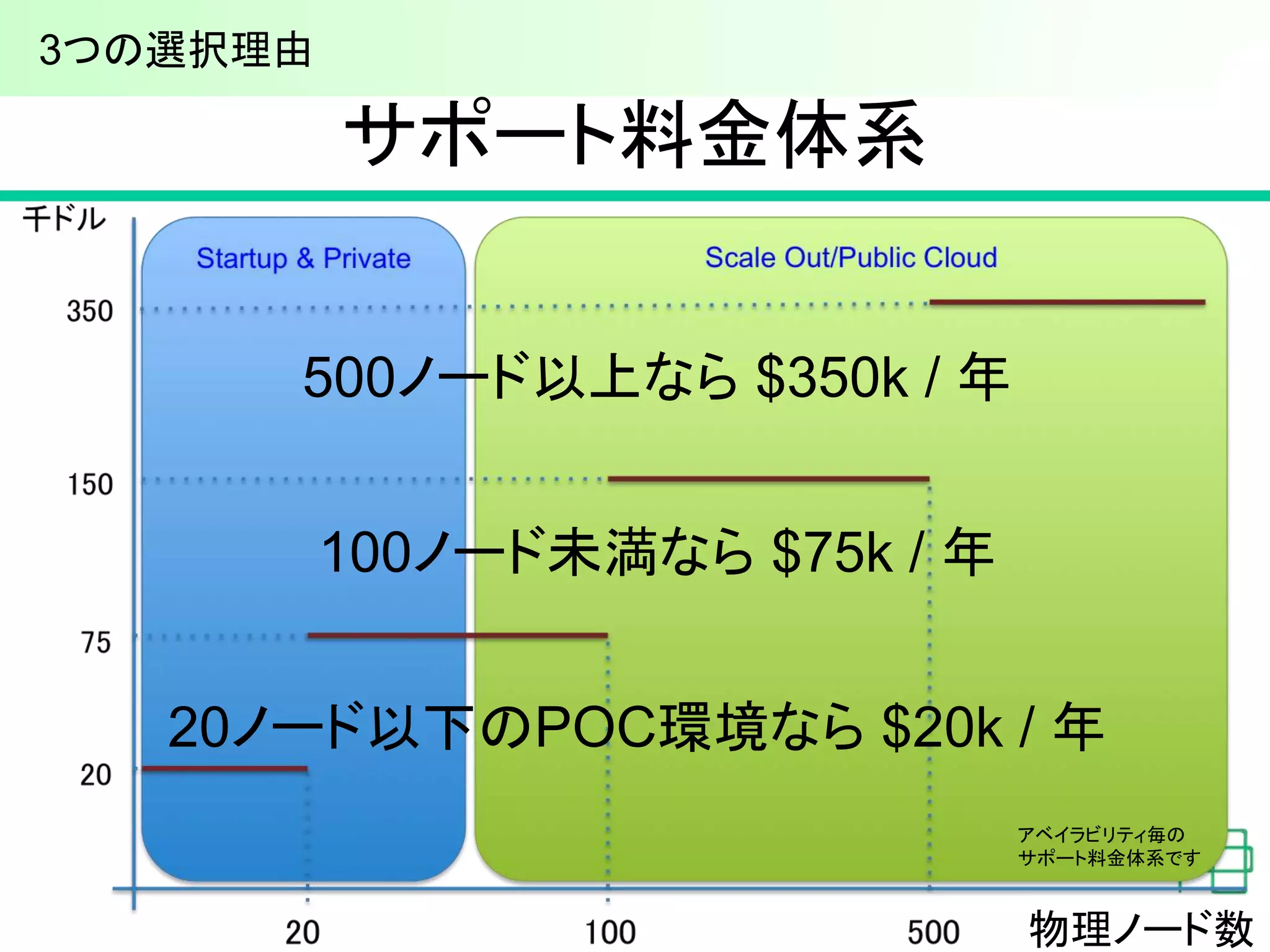

32. サポート料金体系
500ノード以上なら$350k / 年
20ノード以下のPOC環境なら$20k / 年
アベイラビリティ毎の
サポート料金体系です
100ノード未満なら$75k / 年
3つの選択理由
物理ノード数

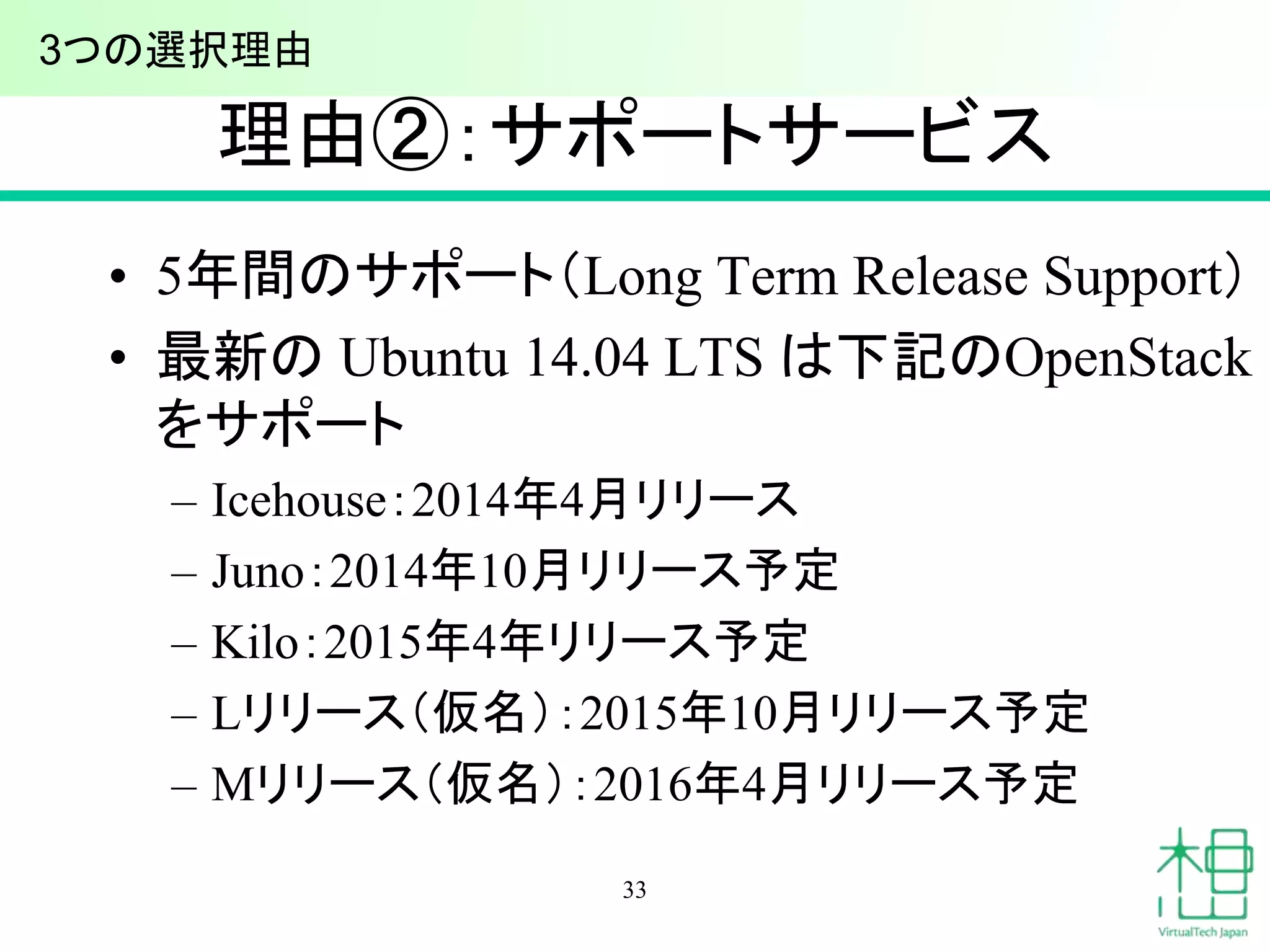

33. 理由②：サポートサービス
• 5年間のサポート（Long Term Release Support）
• 最新のUbuntu 14.04 LTS は下記のOpenStack
をサポート
– Icehouse：2014年4月リリース
– Juno：2014年10月リリース予定
– Kilo：2015年4年リリース予定
– Lリリース（仮名）：2015年10月リリース予定
– Mリリース（仮名）：2016年4月リリース予定
33
3つの選択理由

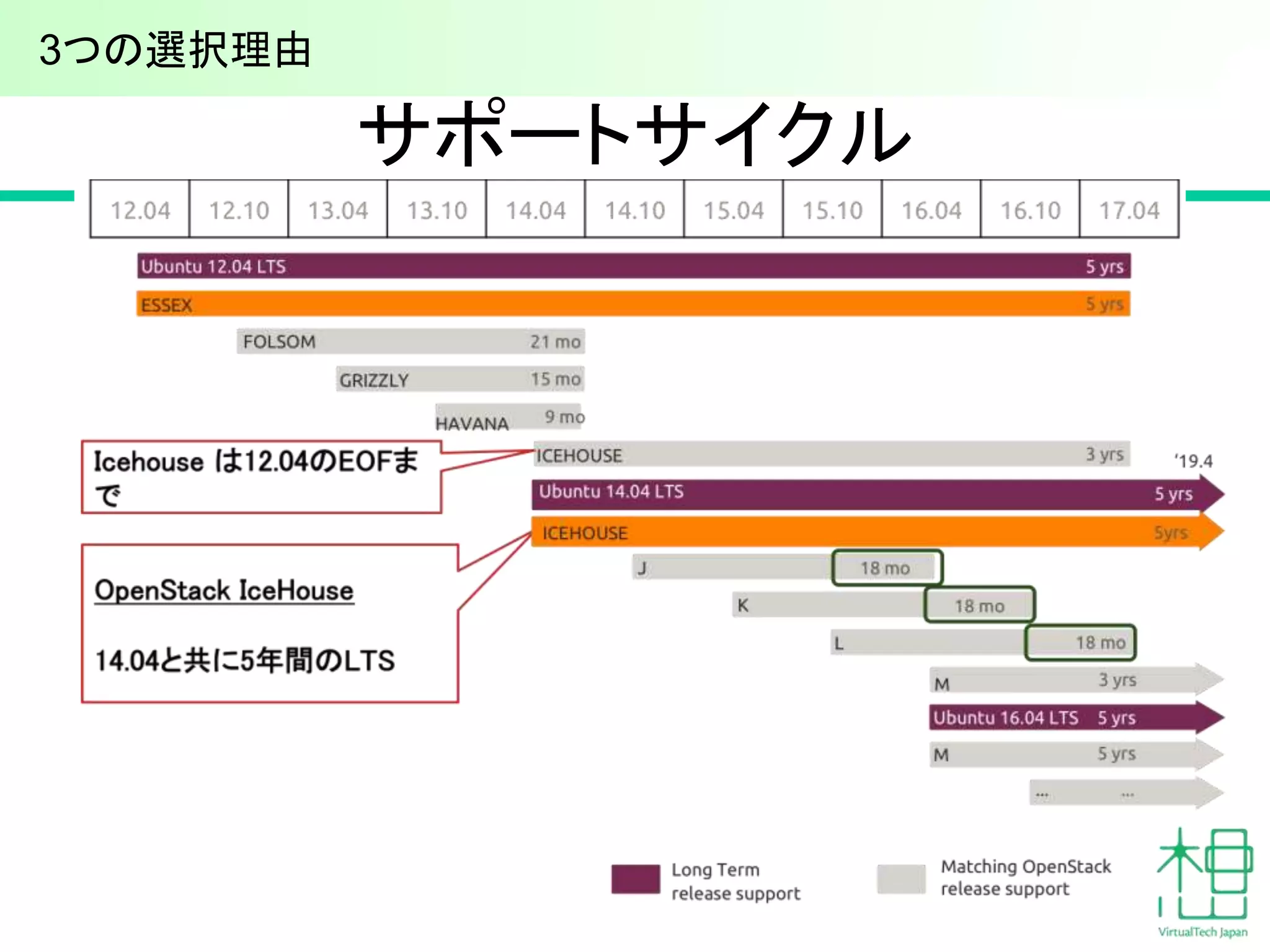

34. サポートサイクル
3つの選択理由

35. 理由③：事前検証済み構成
Ubuntu OpenStack Interoperability Lab (OIL)
参加企業・組織
35
3つの選択理由

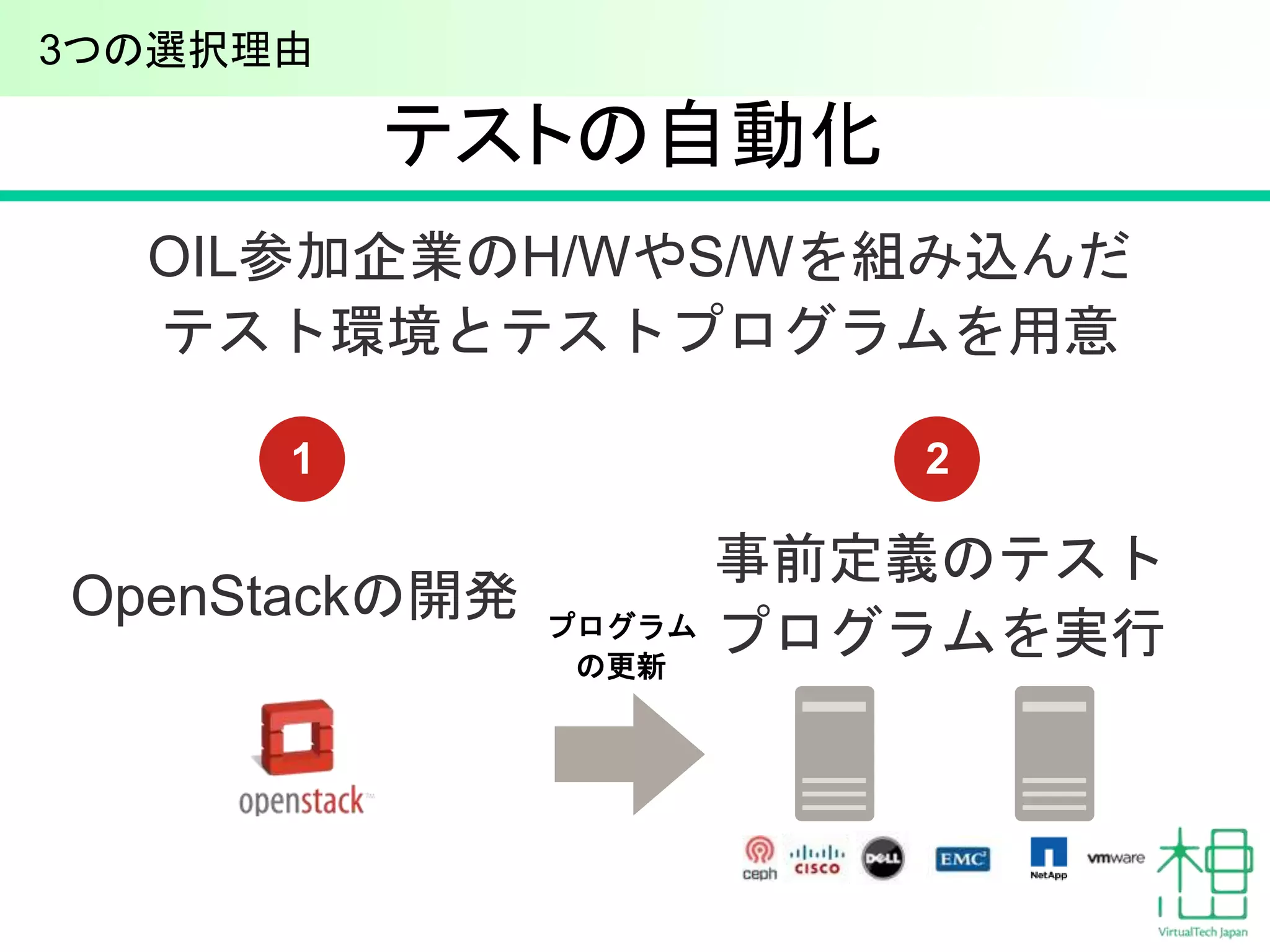

36. 3つの選択理由
テストの自動化
OIL参加企業のH/WやS/Wを組み込んだ
テスト環境とテストプログラムを用意
1 2
事前定義のテスト
プログラムプログラムを実行
の更新
OpenStackの開発

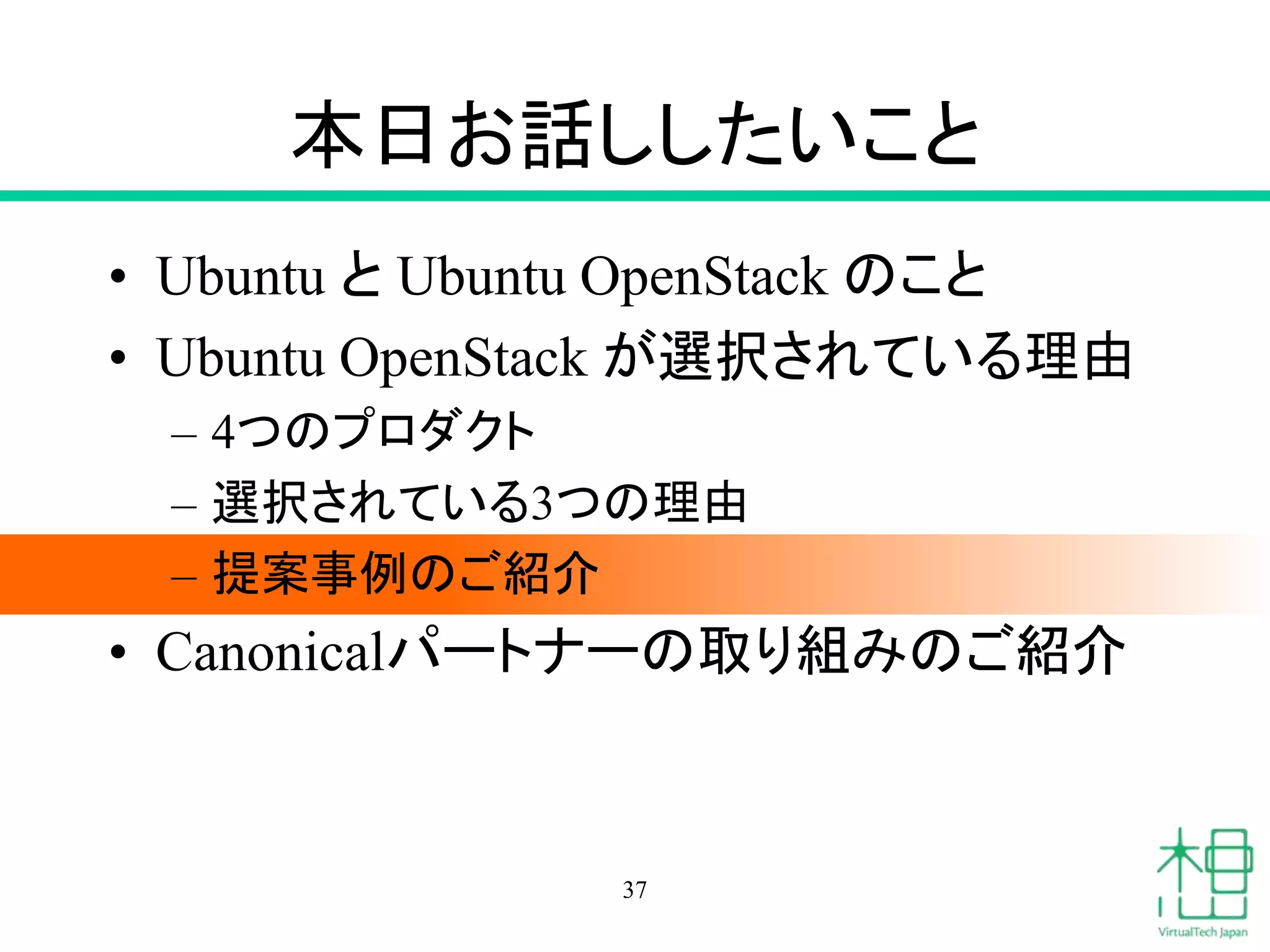

37. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
37

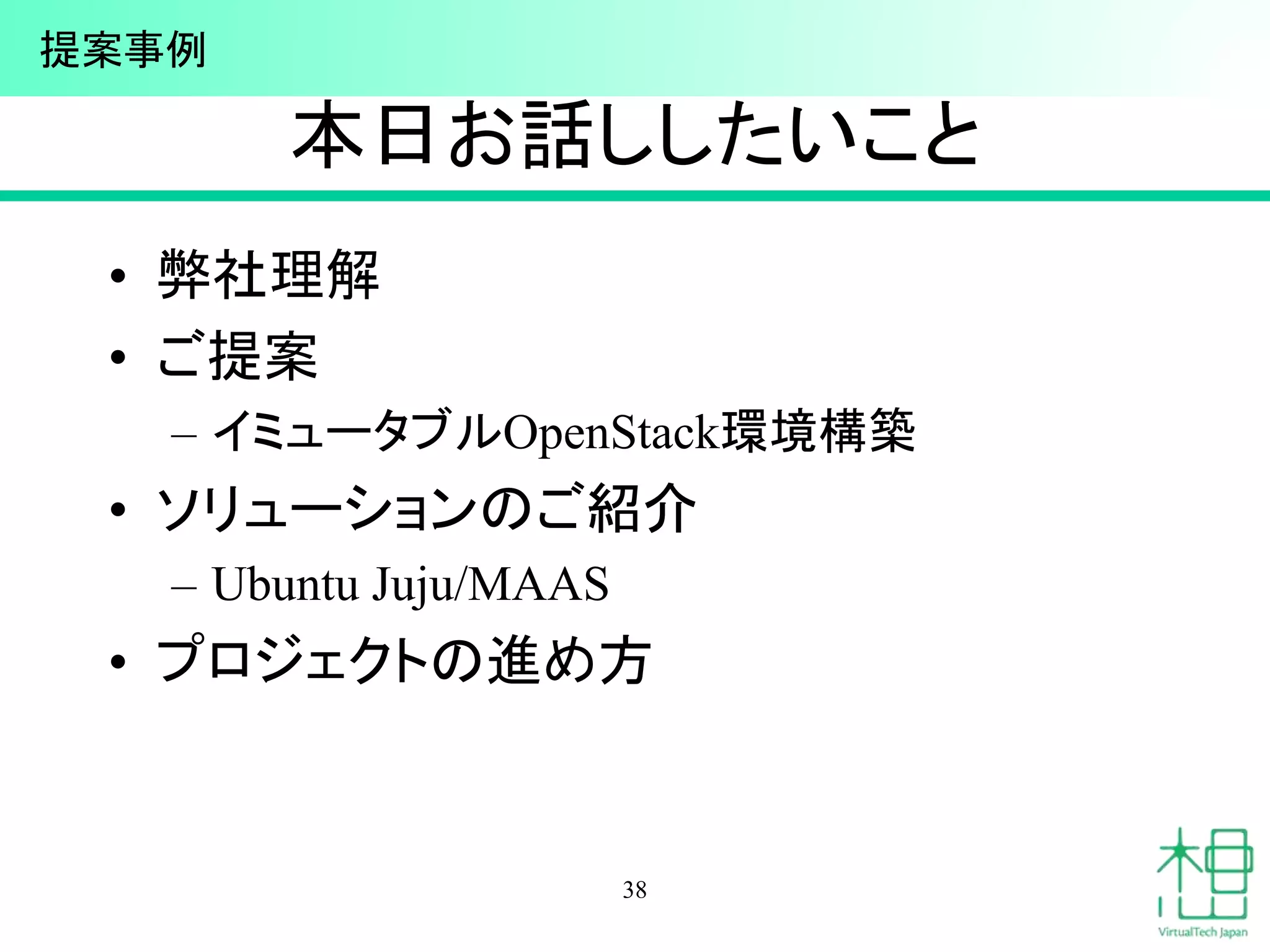

38. 本日お話ししたいこと
• 弊社理解
• ご提案
– イミュータブルOpenStack環境構築
• ソリューションのご紹介
– Ubuntu Juju/MAAS
• プロジェクトの進め方
38
提案事例

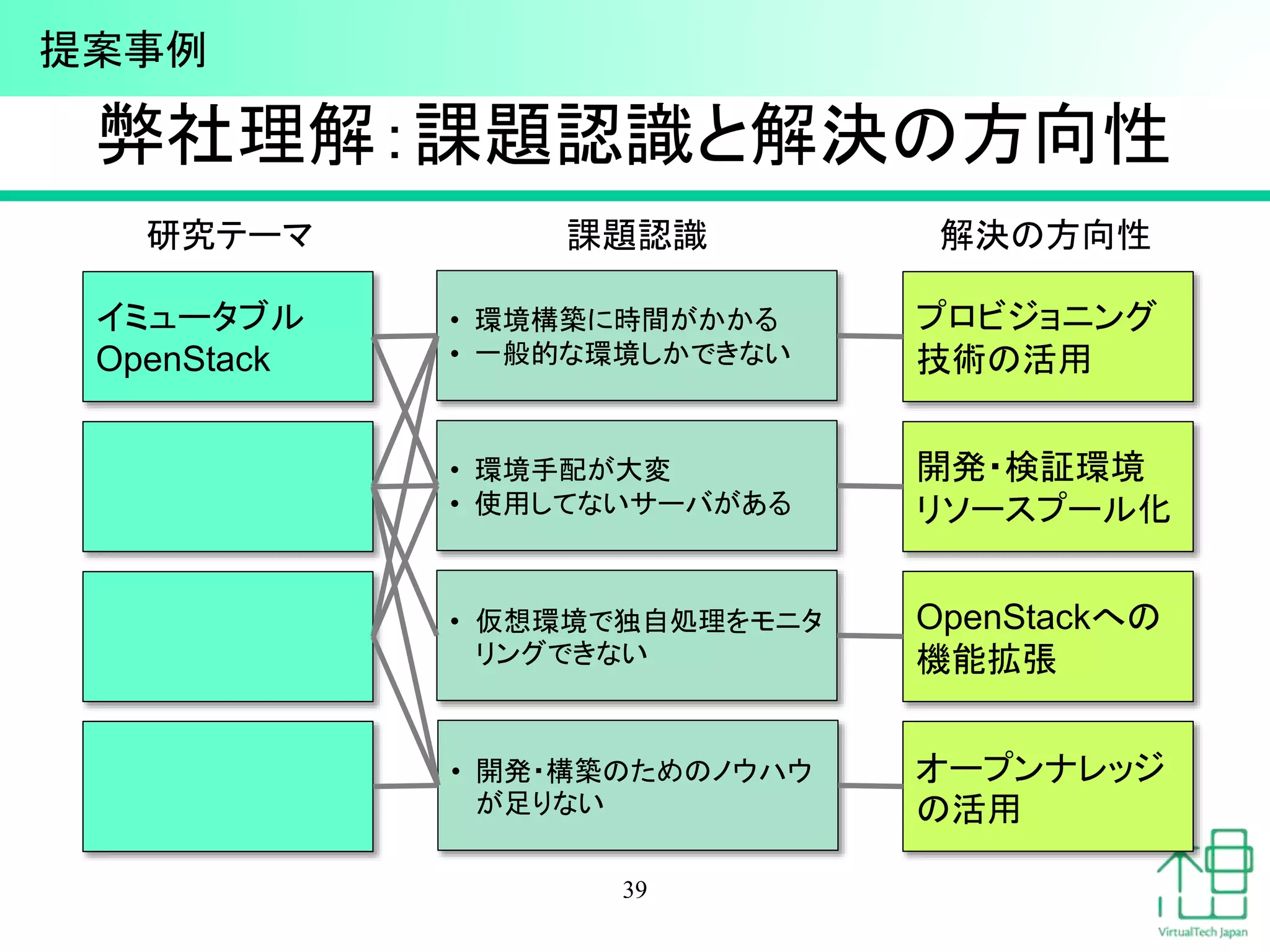

39. 弊社理解：課題認識と解決の方向性
課題認識解決の方向性
39
研究テーマ
イミュータブル
OpenStack
プロビジョニング
技術の活用
開発・検証環境
リソースプール化
OpenStackへの
機能拡張
オープンナレッジ
の活用
• 環境構築に時間がかかる
• 一般的な環境しかできない
• 環境手配が大変
• 使用してないサーバがある
• 仮想環境で独自処理をモニタ
リングできない
• 開発・構築のためのノウハウ
が足りない
提案事例

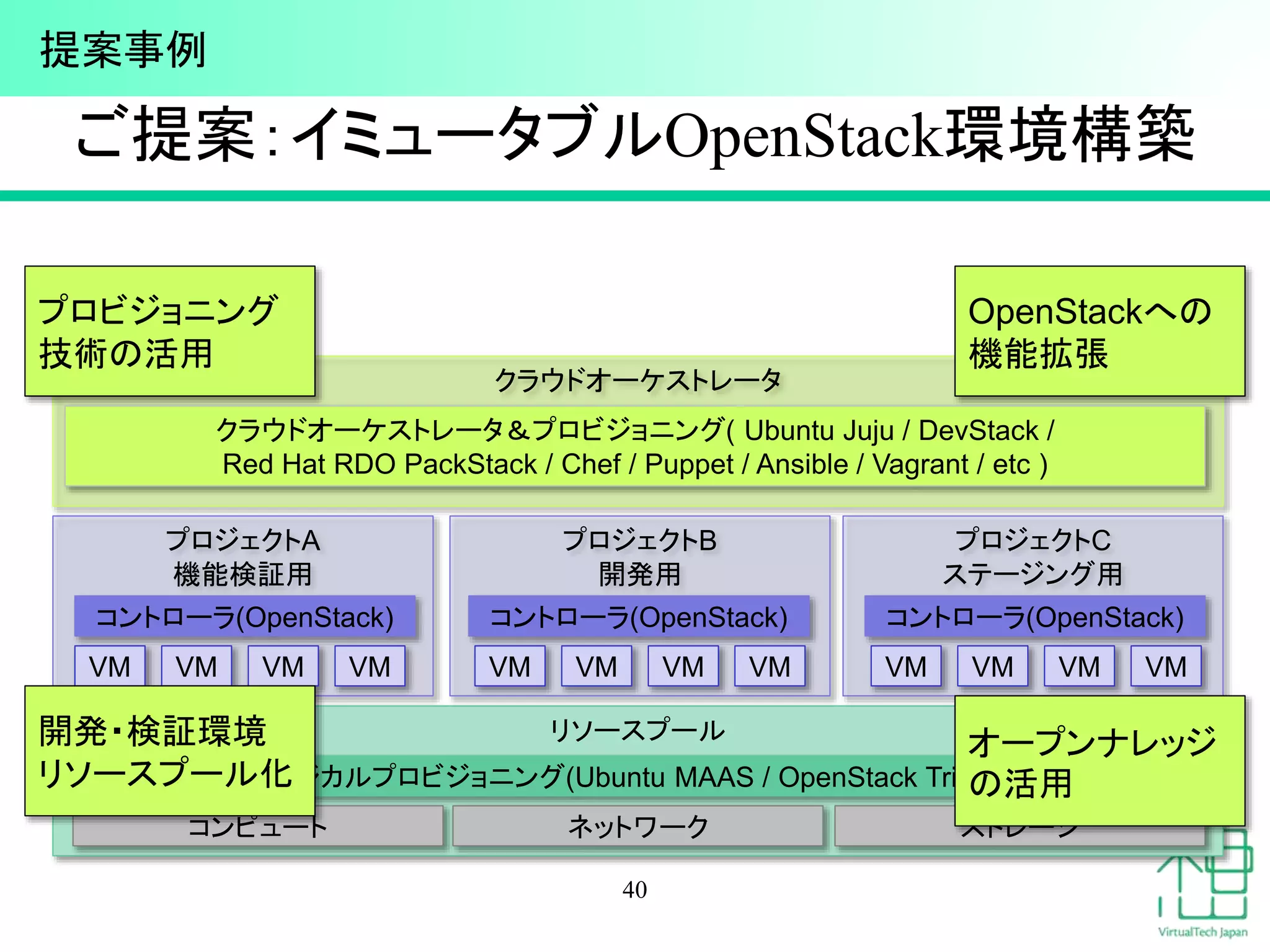

40. ご提案：イミュータブルOpenStack環境構築
クラウドオーケストレータ
クラウドオーケストレータ＆プロビジョニング( Ubuntu Juju / DevStack /
Red Hat RDO PackStack / Chef / Puppet / Ansible / Vagrant / etc )
コントローラ(OpenStack) コントローラ(OpenStack)
リソースプール
コントローラ(OpenStack)
フィジカルプロビジョニング(Ubuntu MAAS / OpenStack TripleO)
コンピュートネットワークストレージ
40
プロジェクトA
機能検証用
プロジェクトB
開発用
プロジェクトC
ステージング用
VM VM VM VM VM VM VM VM
VM VM VM VM
プロビジョニング
技術の活用
開発・検証環境
リソースプール化
OpenStackへの
機能拡張
オープンナレッジ
の活用
提案事例

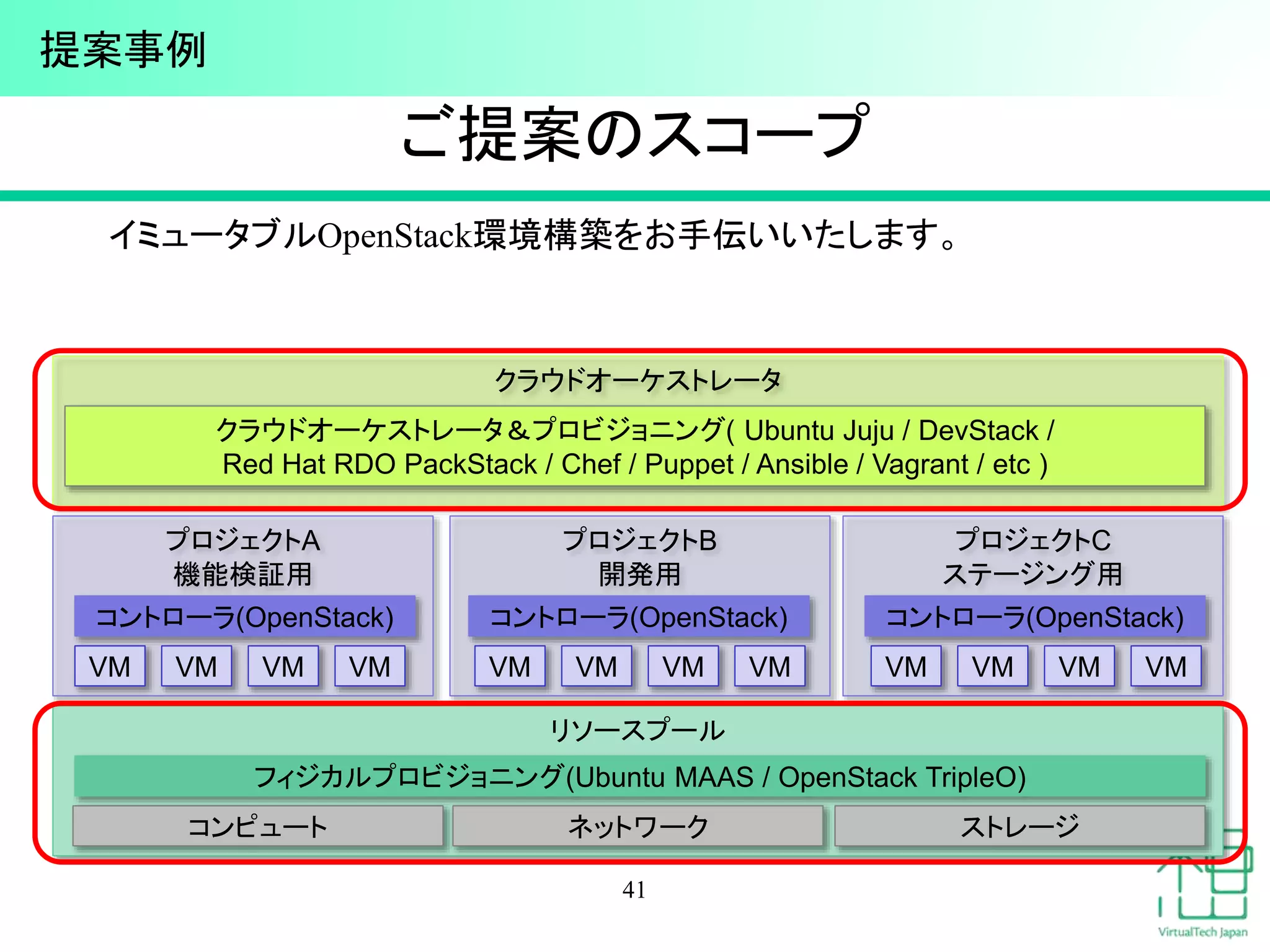

41. ご提案のスコープ
イミュータブルOpenStack環境構築をお手伝いいたします。
クラウドオーケストレータ
クラウドオーケストレータ＆プロビジョニング( Ubuntu Juju / DevStack /
Red Hat RDO PackStack / Chef / Puppet / Ansible / Vagrant / etc )
コントローラ(OpenStack) コントローラ(OpenStack)
リソースプール
コントローラ(OpenStack)
フィジカルプロビジョニング(Ubuntu MAAS / OpenStack TripleO)
コンピュートネットワークストレージ
41
プロジェクトA
機能検証用
プロジェクトB
開発用
プロジェクトC
ステージング用
VM VM VM VM VM VM VM VM
VM VM VM VM
提案事例

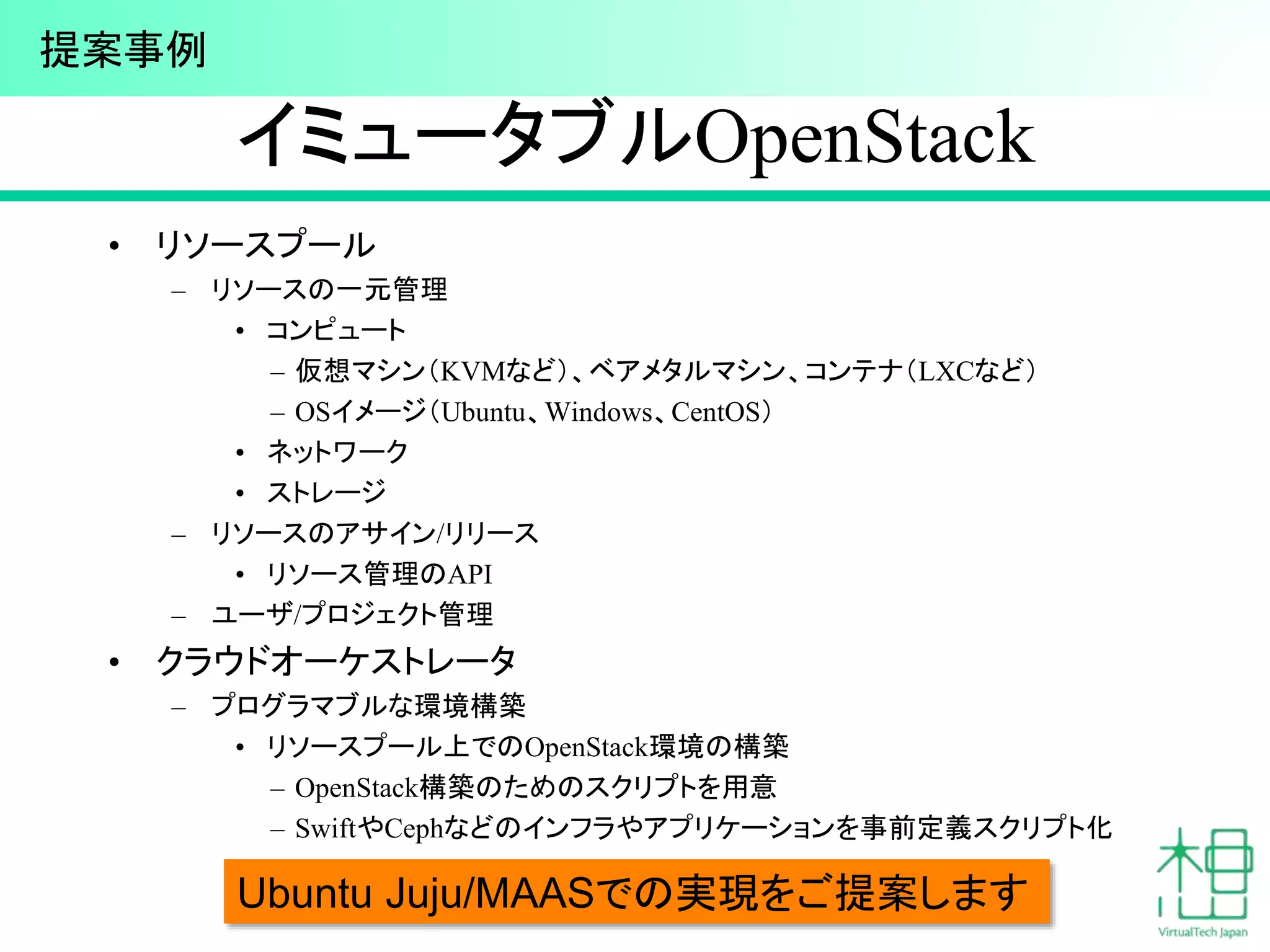

42. イミュータブルOpenStack
• リソースプール
– リソースの一元管理
• コンピュート
– 仮想マシン（KVMなど）、ベアメタルマシン、コンテナ（LXCなど）
– OSイメージ（Ubuntu、Windows、CentOS）
• ネットワーク
• ストレージ
– リソースのアサイン/リリース
• リソース管理のAPI
– ユーザ/プロジェクト管理
• クラウドオーケストレータ
– プログラマブルな環境構築
• リソースプール上でのOpenStack環境の構築
– OpenStack構築のためのスクリプトを用意
– SwiftやCephなどのインフラやアプリケーションを事前定義スクリプト化
Ubuntu Juju/MAASで4の2 実現をご提案します
提案事例

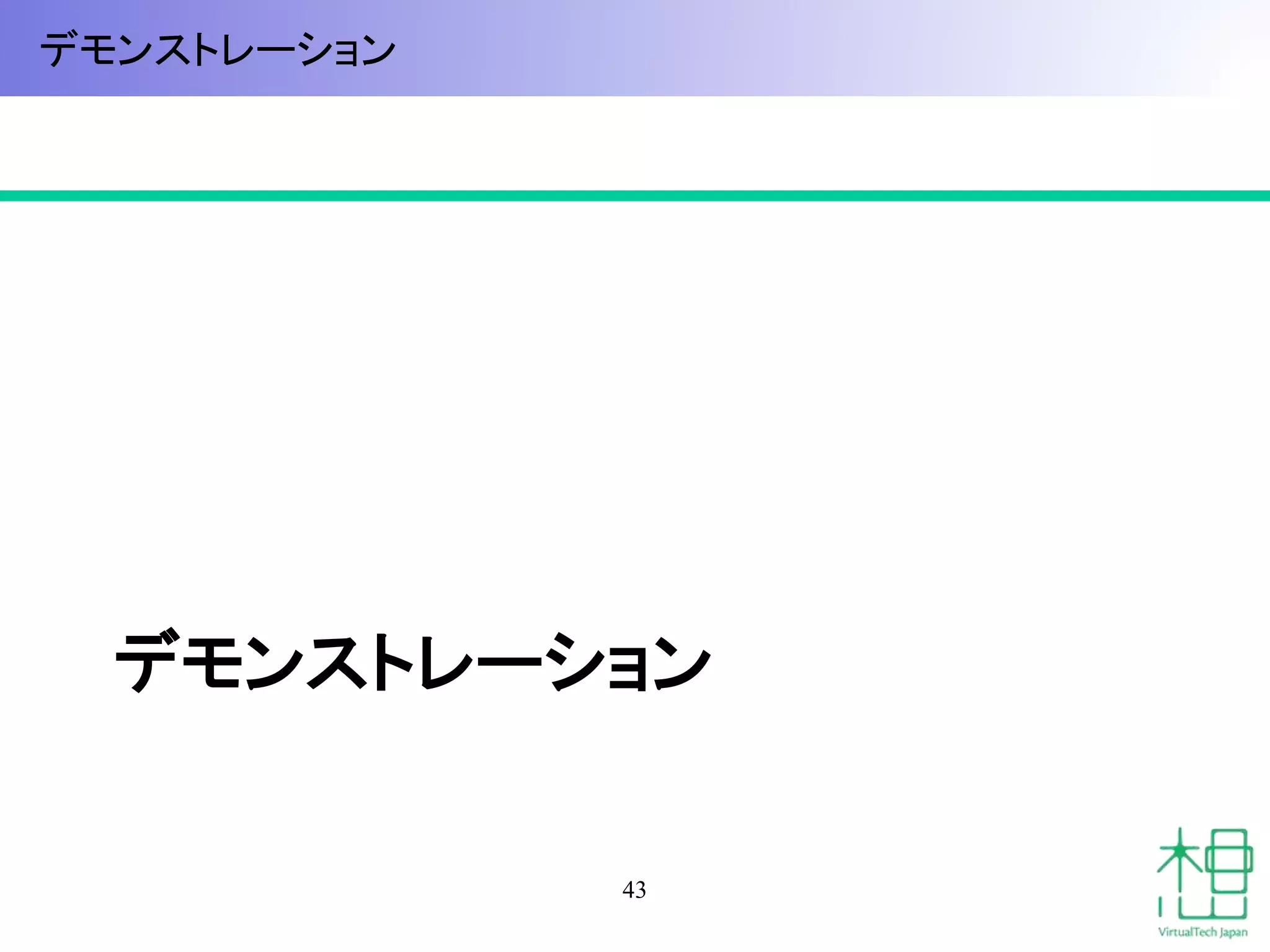

43. デモンストレーション
43
デモンストレーション

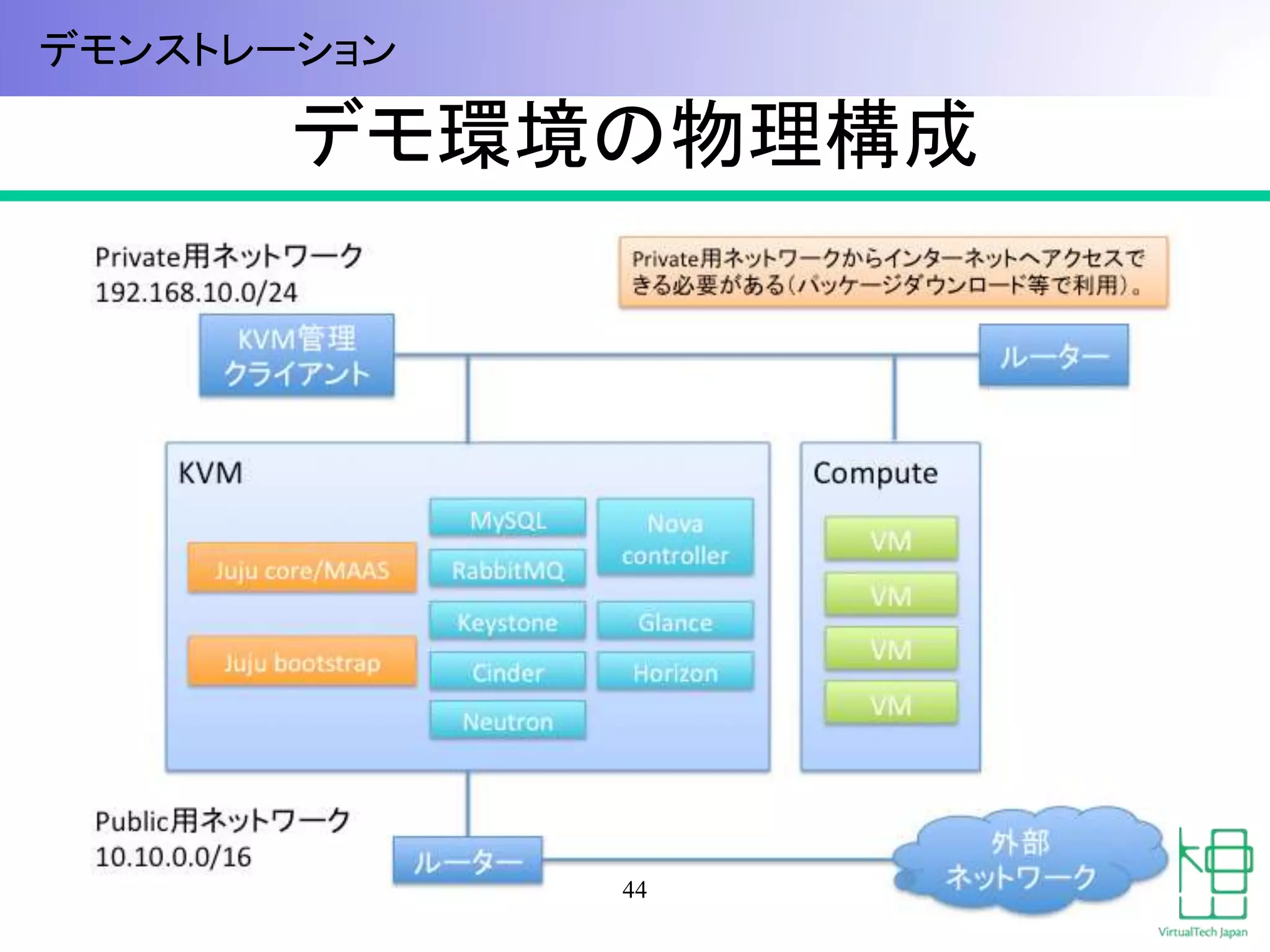

44. デモ環境の物理構成
44
デモンストレーション

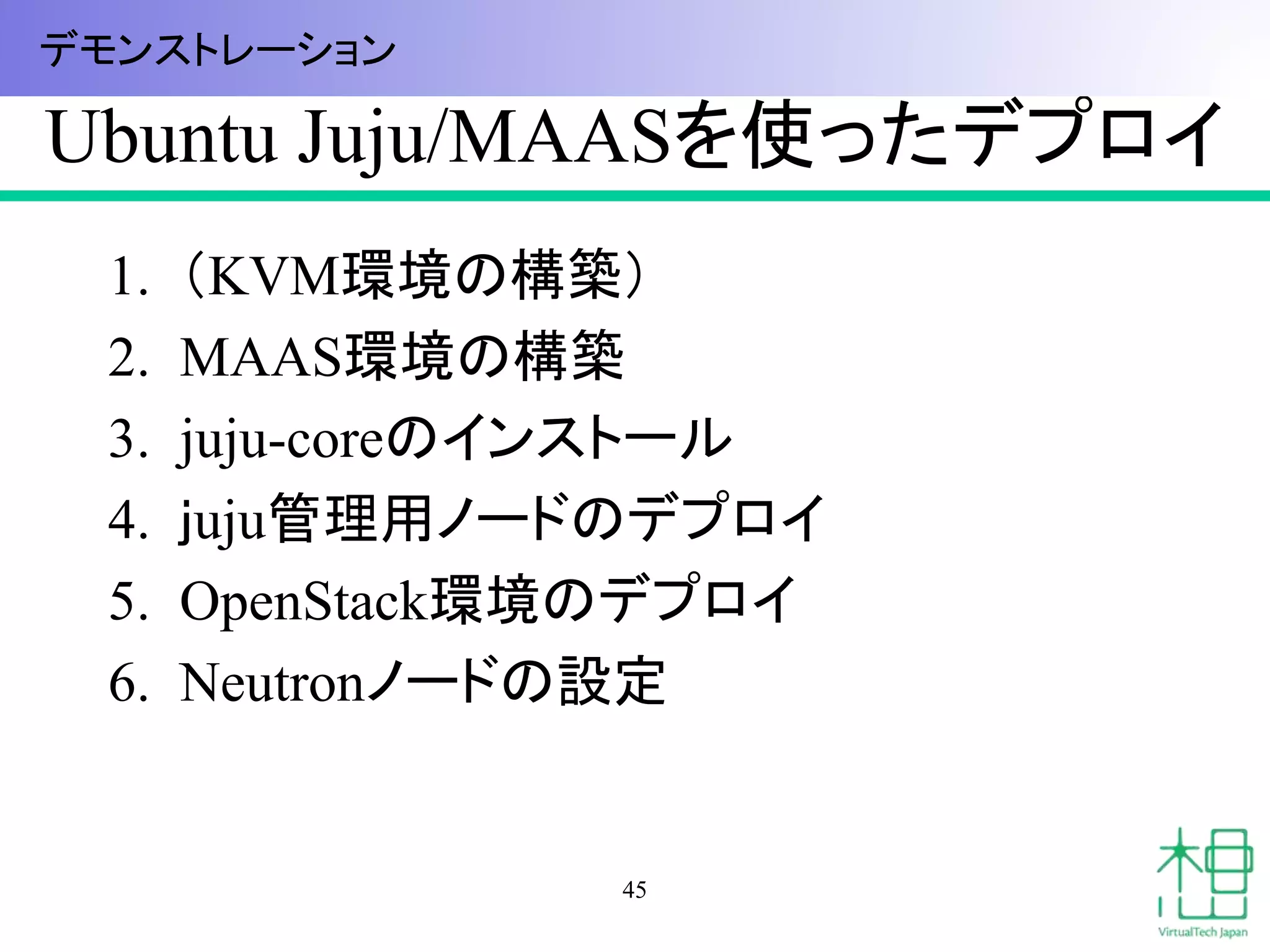

45. Ubuntu Juju/MAASを使ったデプロイ
1. （KVM環境の構築）
2. MAAS環境の構築
3. juju-coreのインストール
4. ｊuju管理用ノードのデプロイ
5. OpenStack環境のデプロイ
6. Neutronノードの設定
45
デモンストレーション

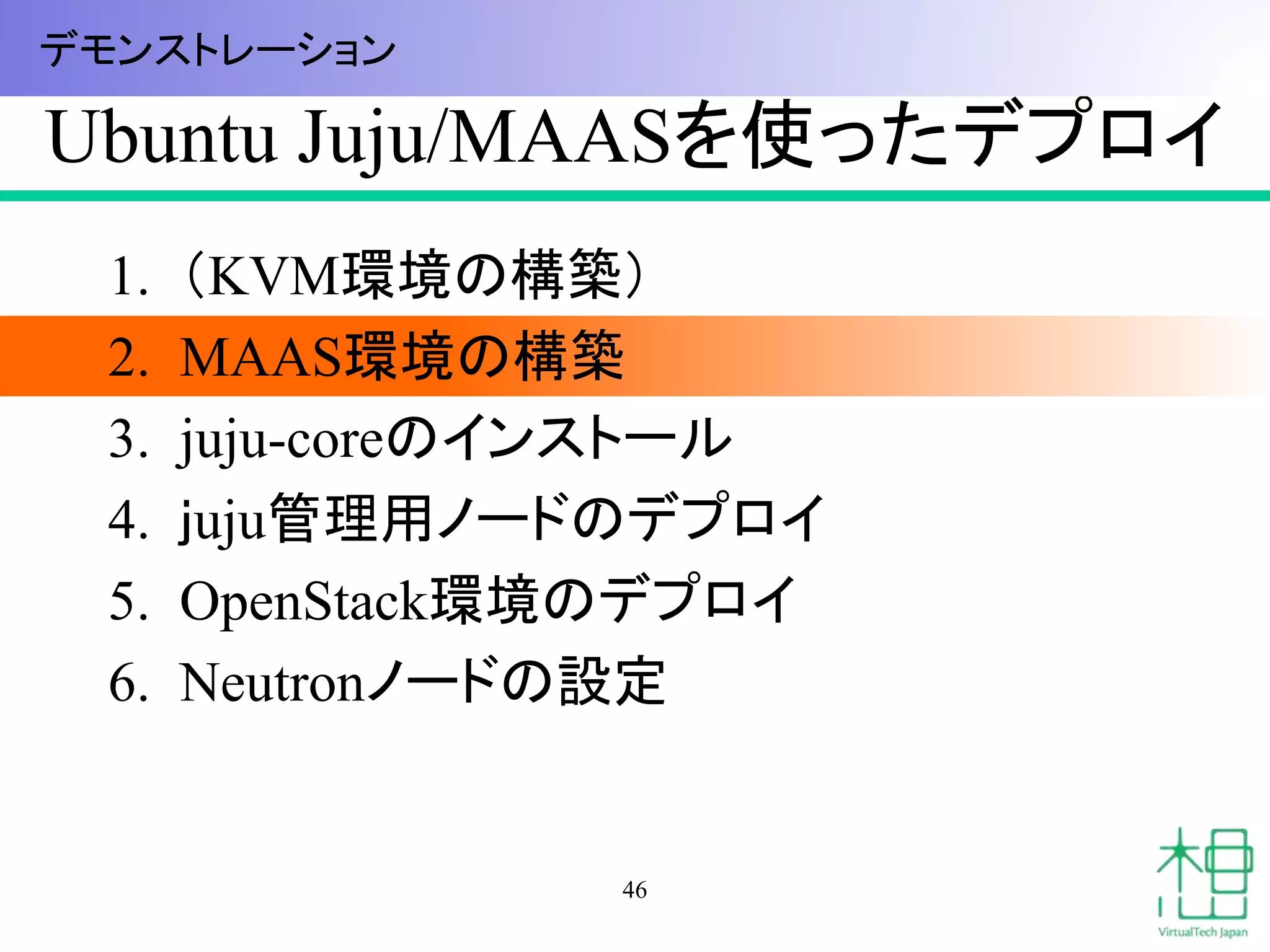

46. Ubuntu Juju/MAASを使ったデプロイ
1. （KVM環境の構築）
2. MAAS環境の構築
3. juju-coreのインストール
4. ｊuju管理用ノードのデプロイ
5. OpenStack環境のデプロイ
6. Neutronノードの設定
46
デモンストレーション

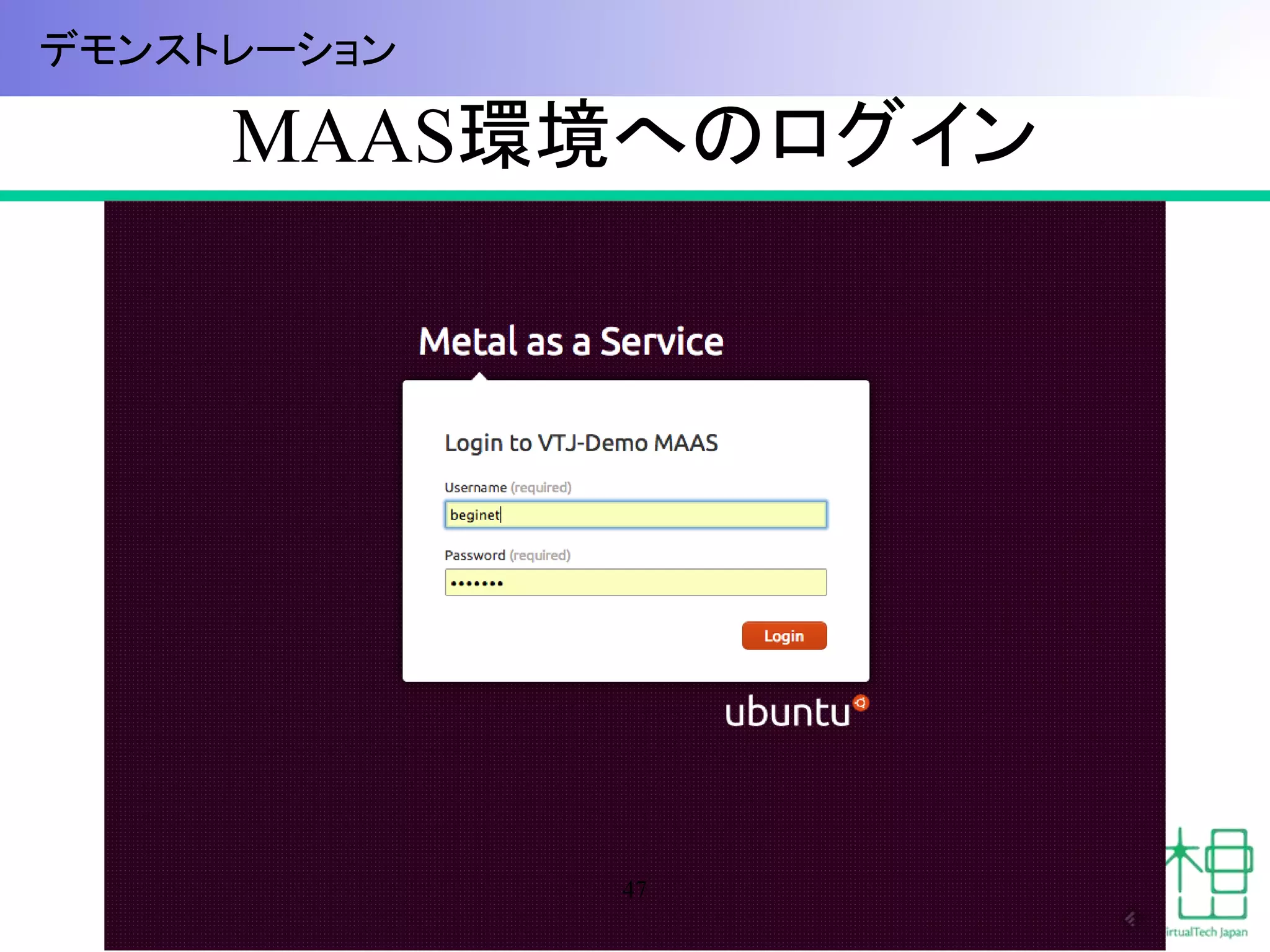

47. MAAS環境へのログイン
47
デモンストレーション

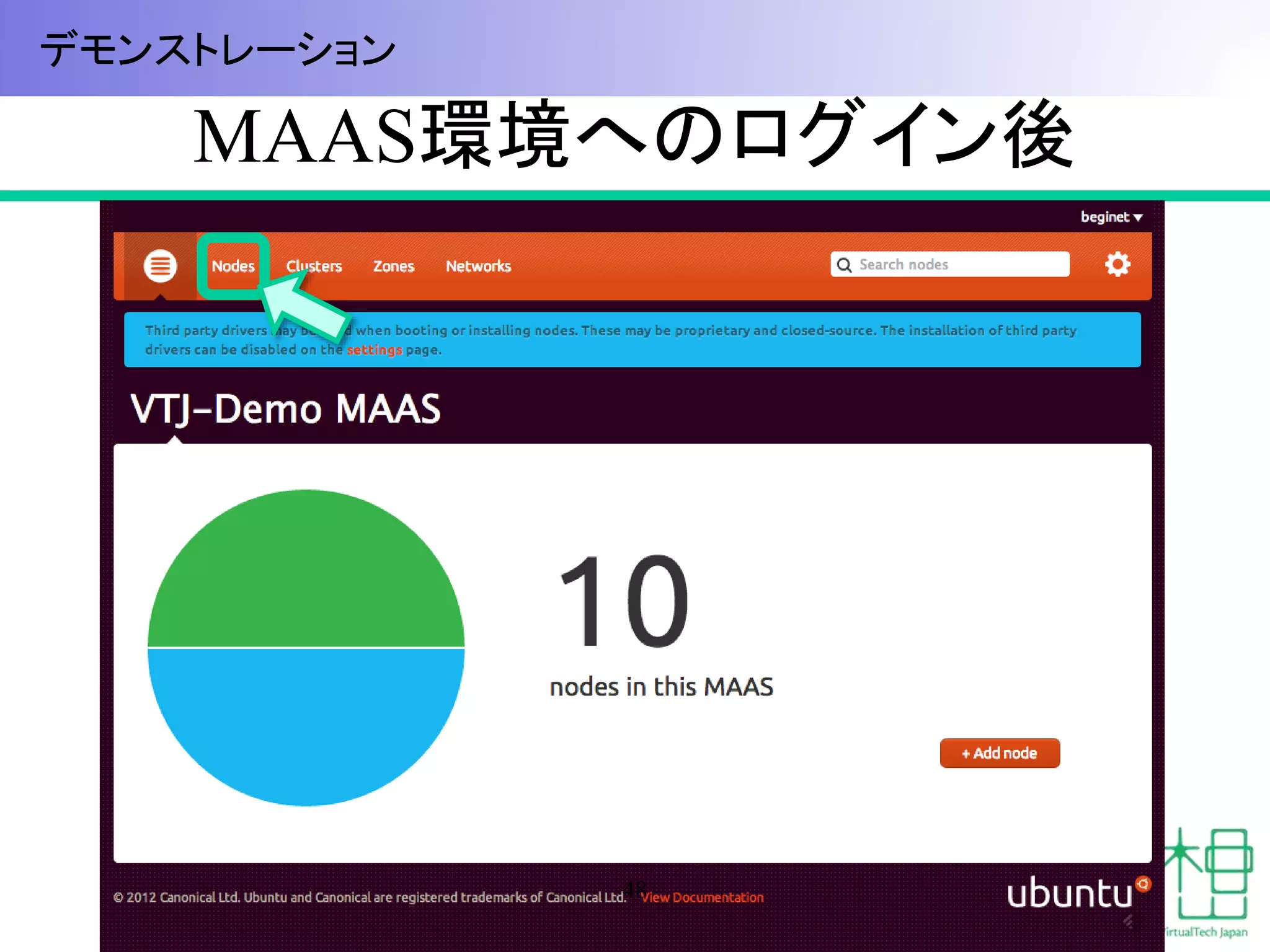

48. MAAS環境へのログイン後
48
デモンストレーション

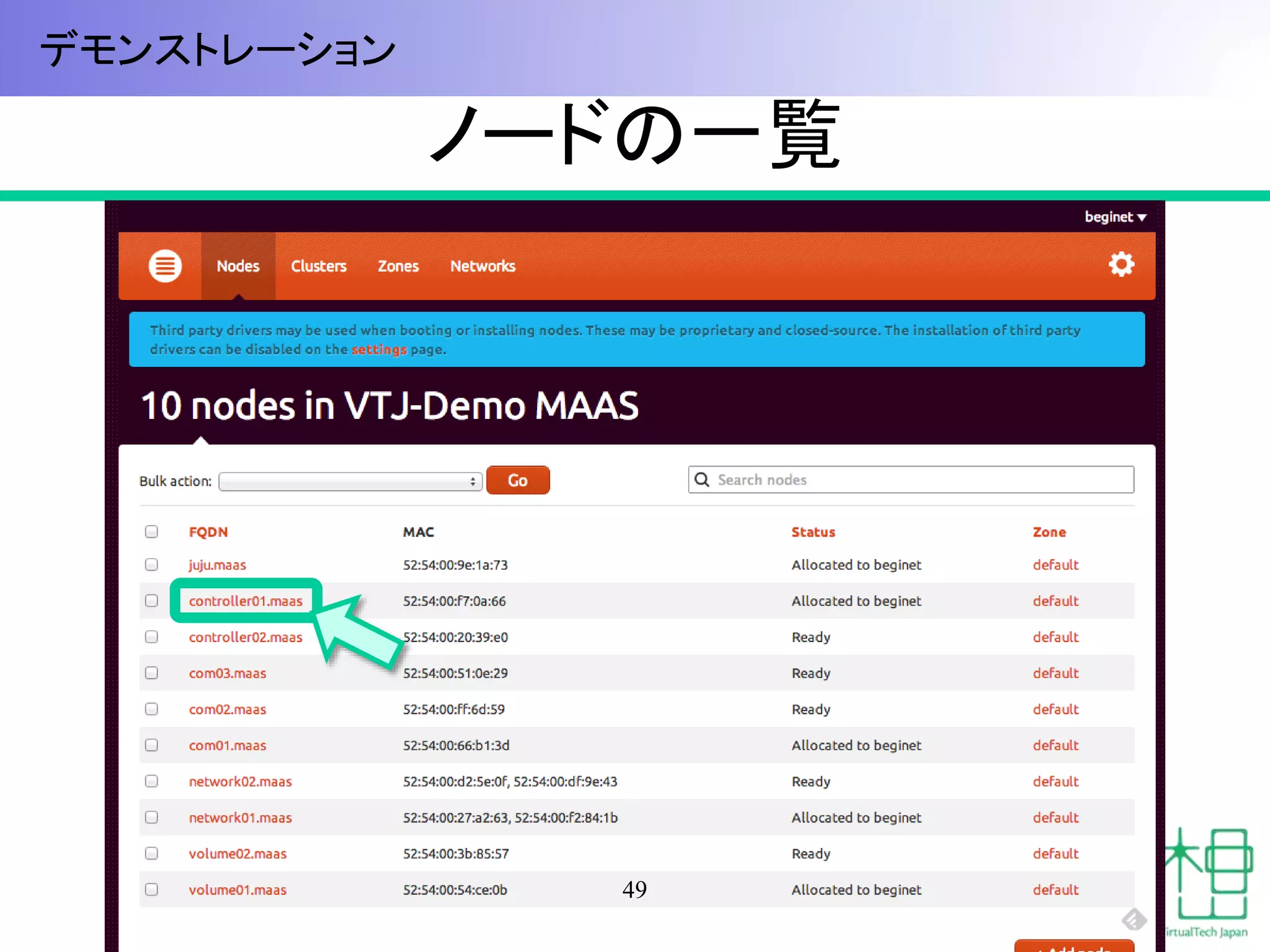

49. ノードの一覧
49
デモンストレーション

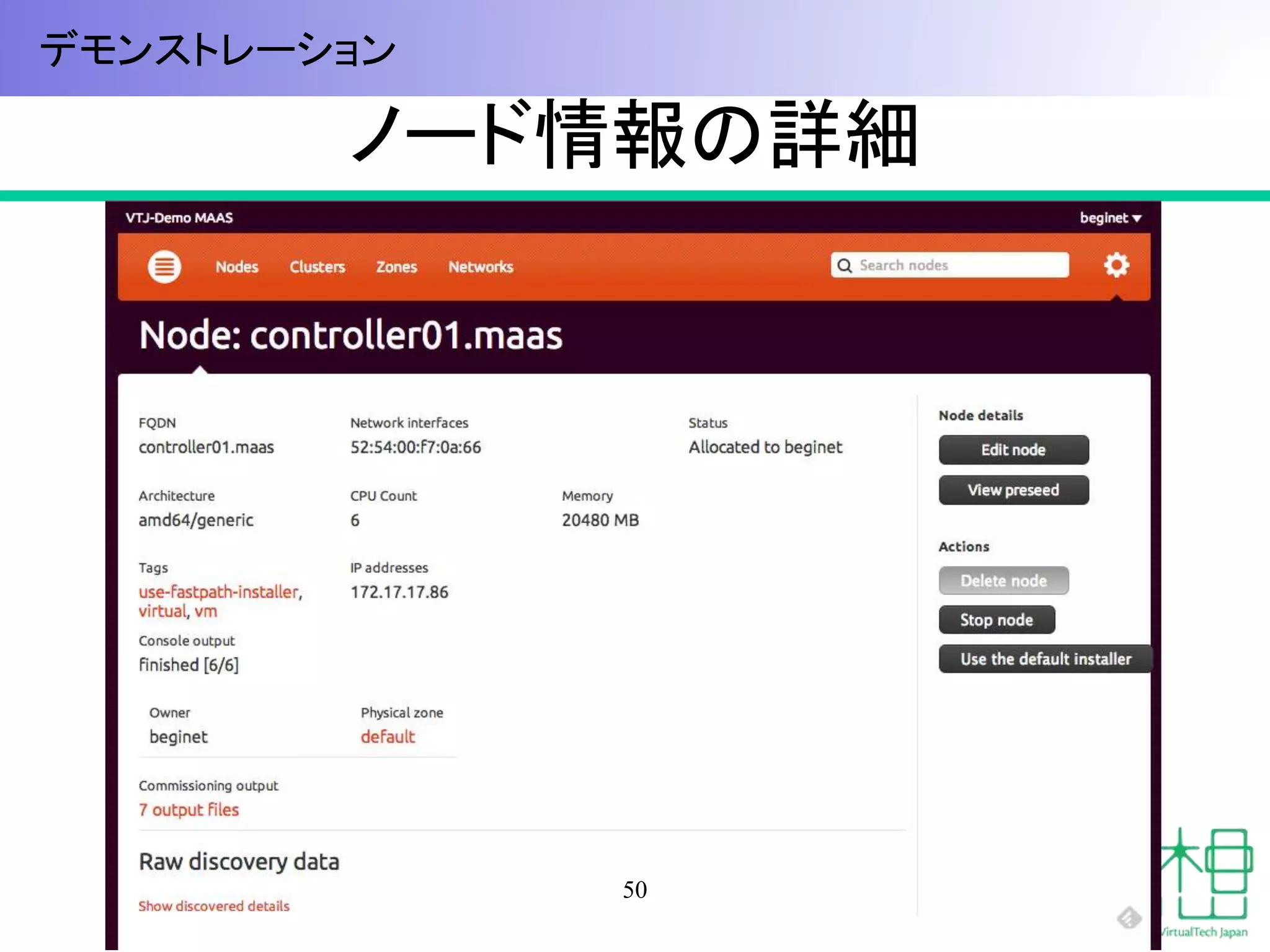

50. ノード情報の詳細
50
デモンストレーション

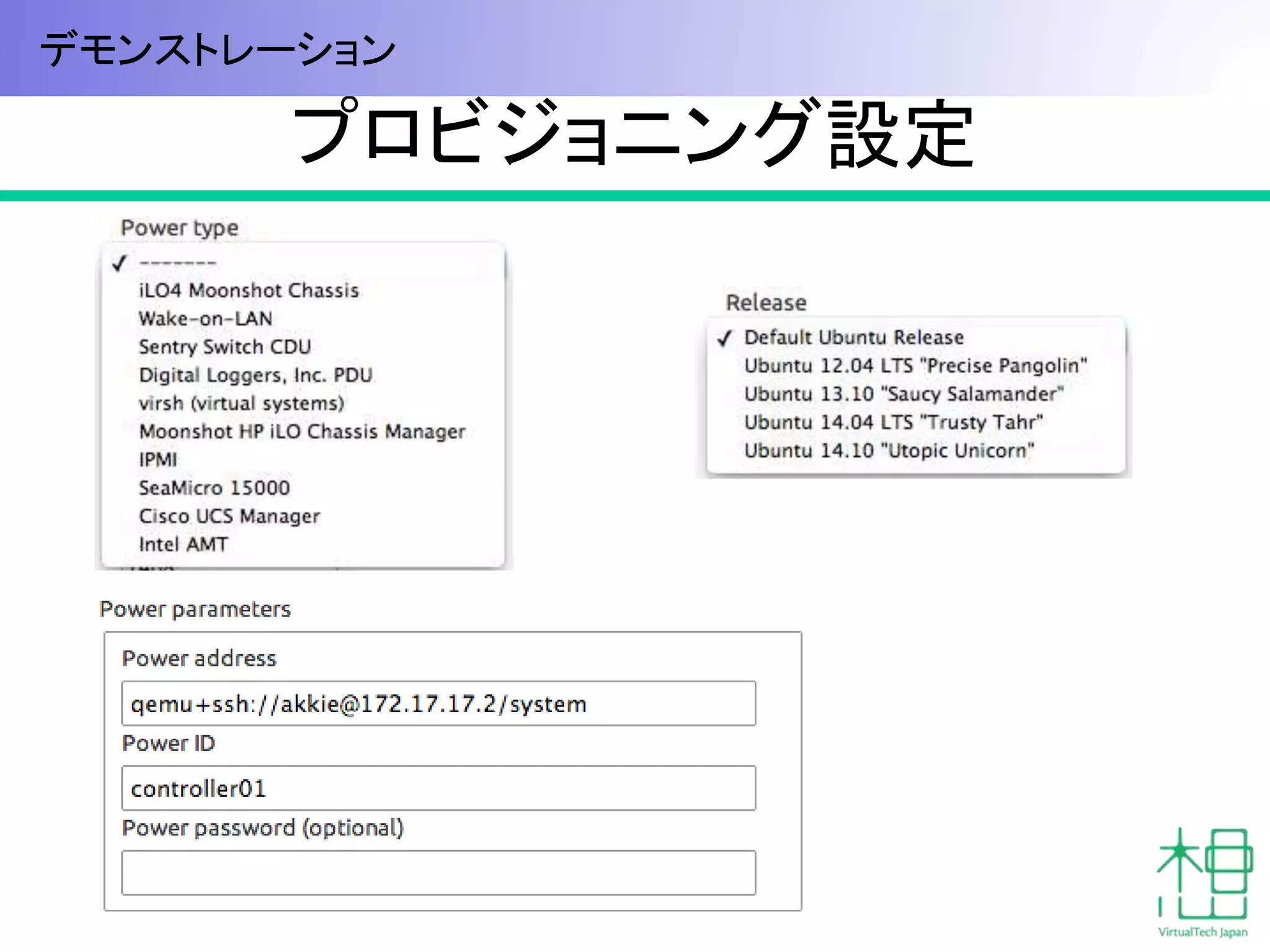

51. プロビジョニング設定
51
デモンストレーション

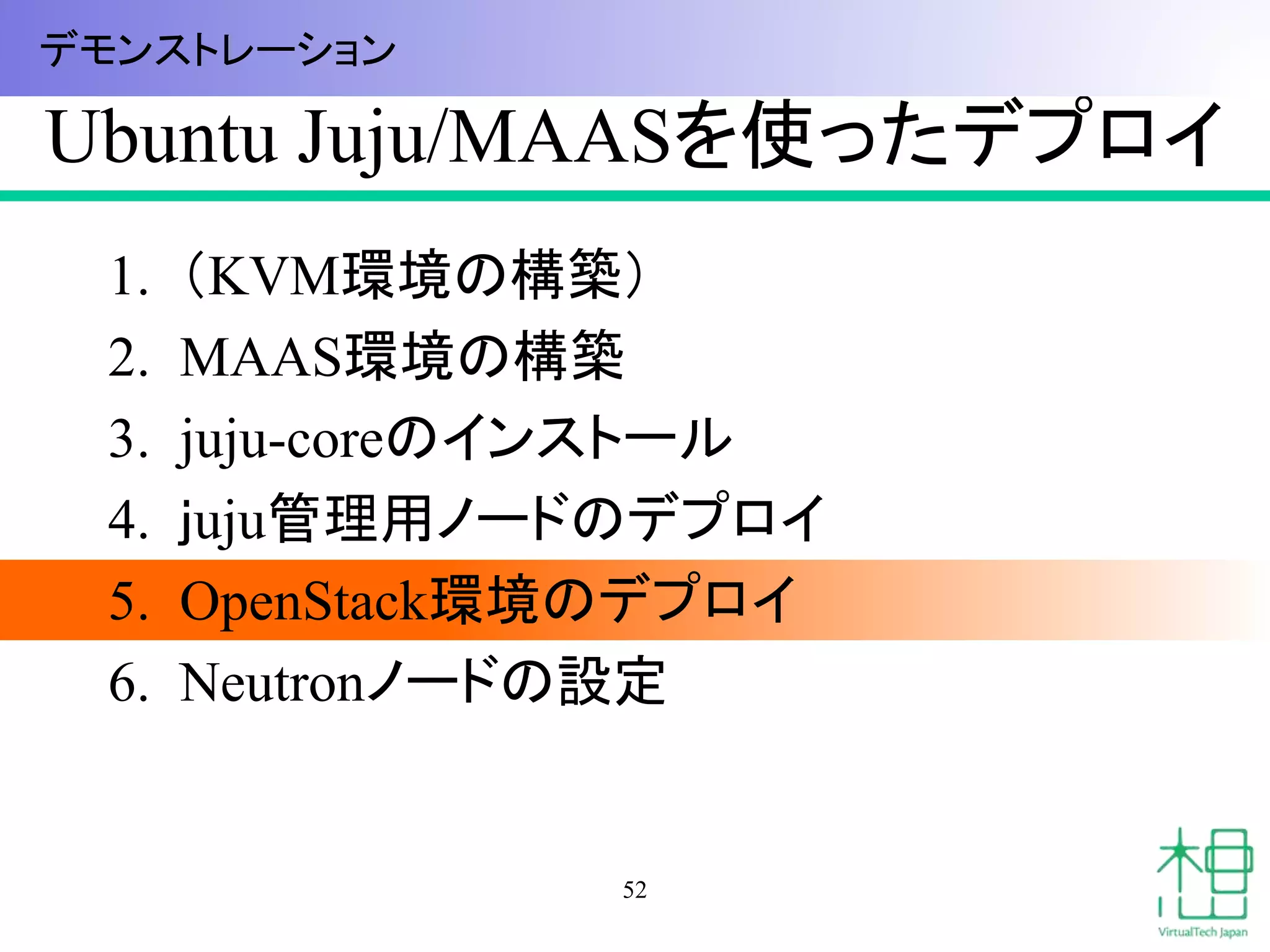

52. Ubuntu Juju/MAASを使ったデプロイ
1. （KVM環境の構築）
2. MAAS環境の構築
3. juju-coreのインストール
4. ｊuju管理用ノードのデプロイ
5. OpenStack環境のデプロイ
6. Neutronノードの設定
52
デモンストレーション

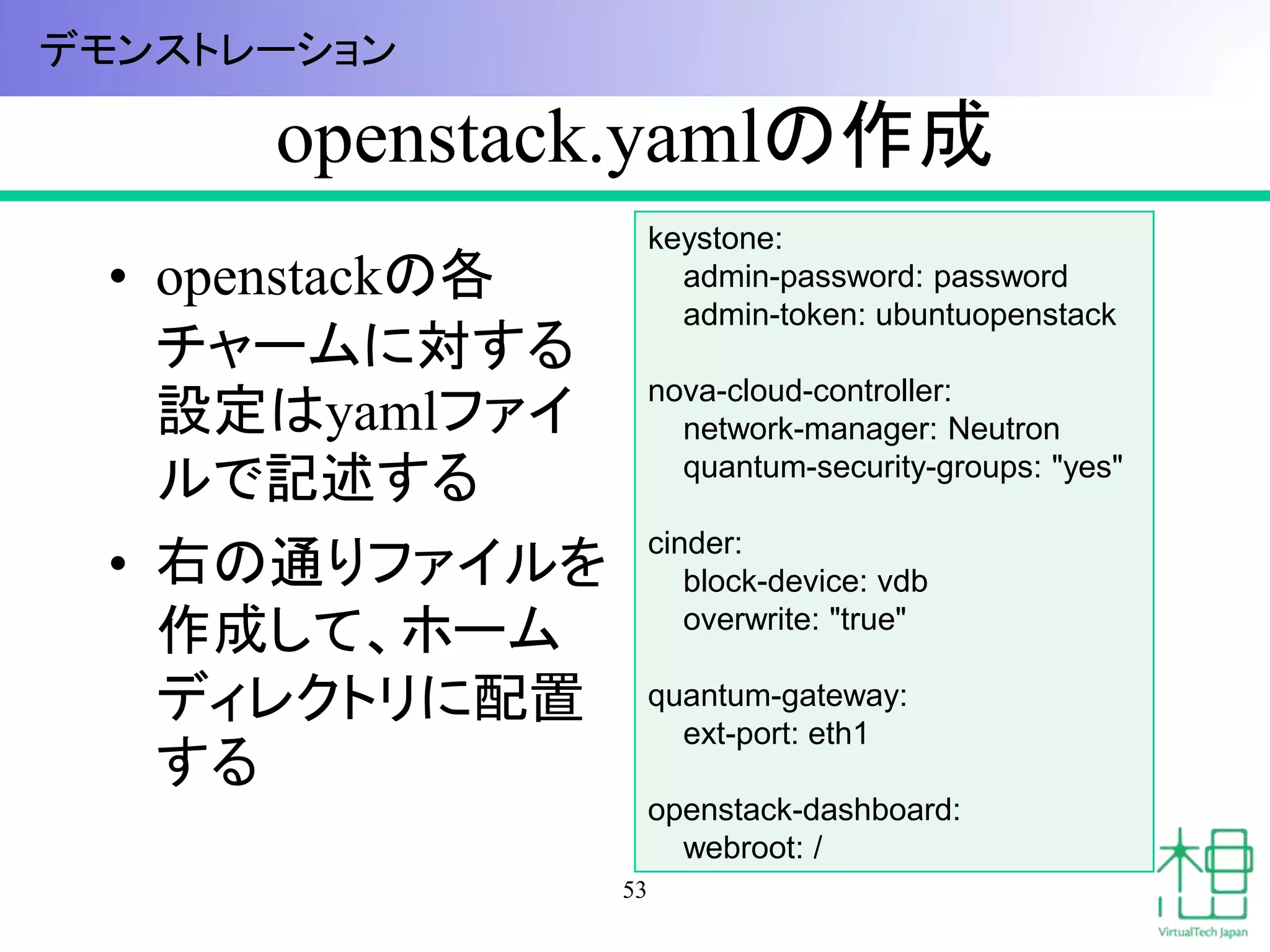

53. openstack.yamlの作成
• openstackの各
チャームに対する
設定はyamlファイ
ルで記述する
• 右の通りファイルを
作成して、ホーム
ディレクトリに配置
する
53
keystone:
admin-password: password
admin-token: ubuntuopenstack
nova-cloud-controller:
network-manager: Neutron
quantum-security-groups: "yes"
cinder:
block-device: vdb
overwrite: "true"
quantum-gateway:
ext-port: eth1
openstack-dashboard:
webroot: /
デモンストレーション

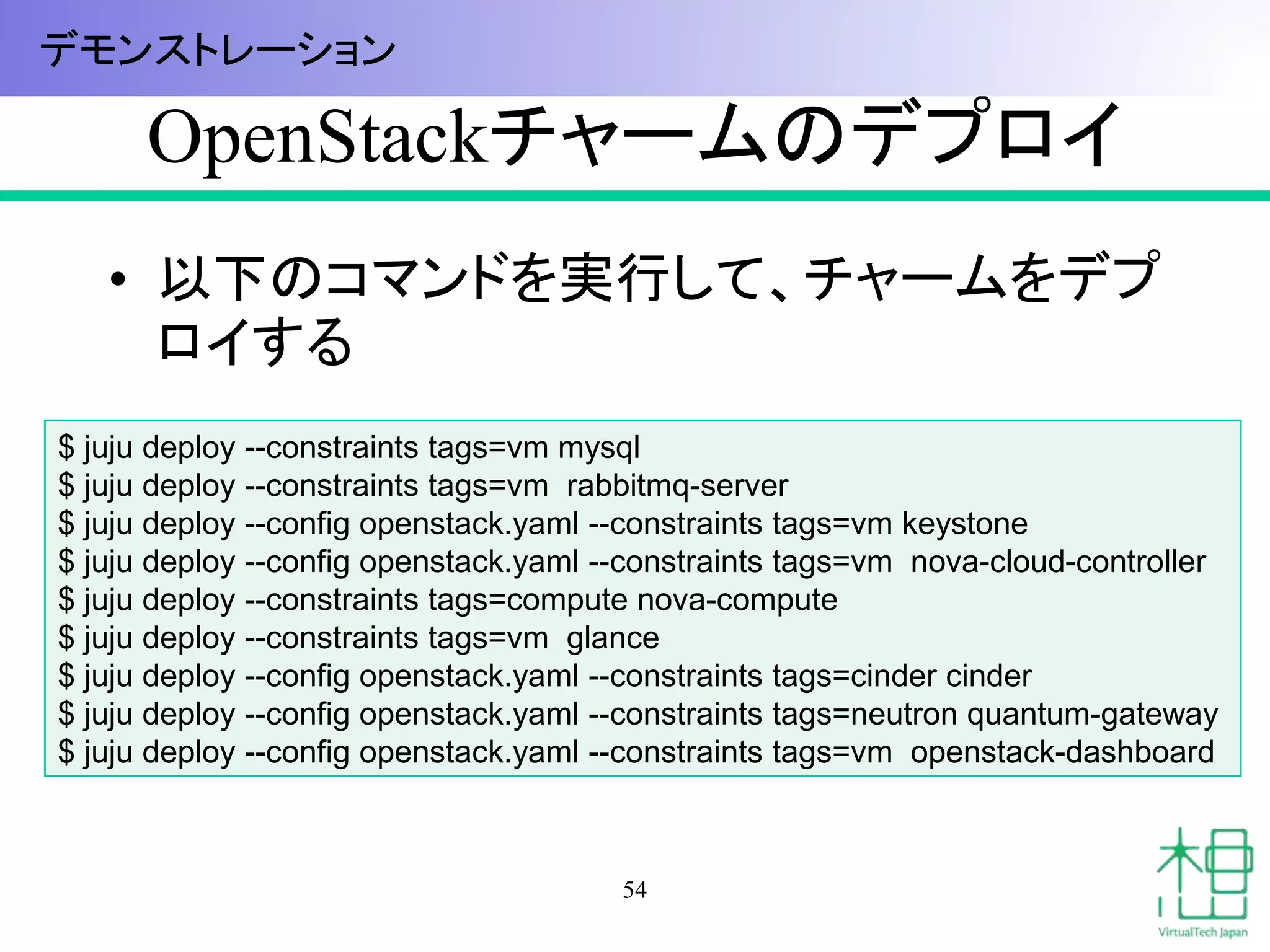

54. OpenStackチャームのデプロイ
• 以下のコマンドを実行して、チャームをデプ
ロイする
$ juju deploy --constraints tags=vm mysql
$ juju deploy --constraints tags=vm rabbitmq-server
$ juju deploy --config openstack.yaml --constraints tags=vm keystone
$ juju deploy --config openstack.yaml --constraints tags=vm nova-cloud-controller
$ juju deploy --constraints tags=compute nova-compute
$ juju deploy --constraints tags=vm glance
$ juju deploy --config openstack.yaml --constraints tags=cinder cinder
$ juju deploy --config openstack.yaml --constraints tags=neutron quantum-gateway
$ juju deploy --config openstack.yaml --constraints tags=vm openstack-dashboard
54
デモンストレーション

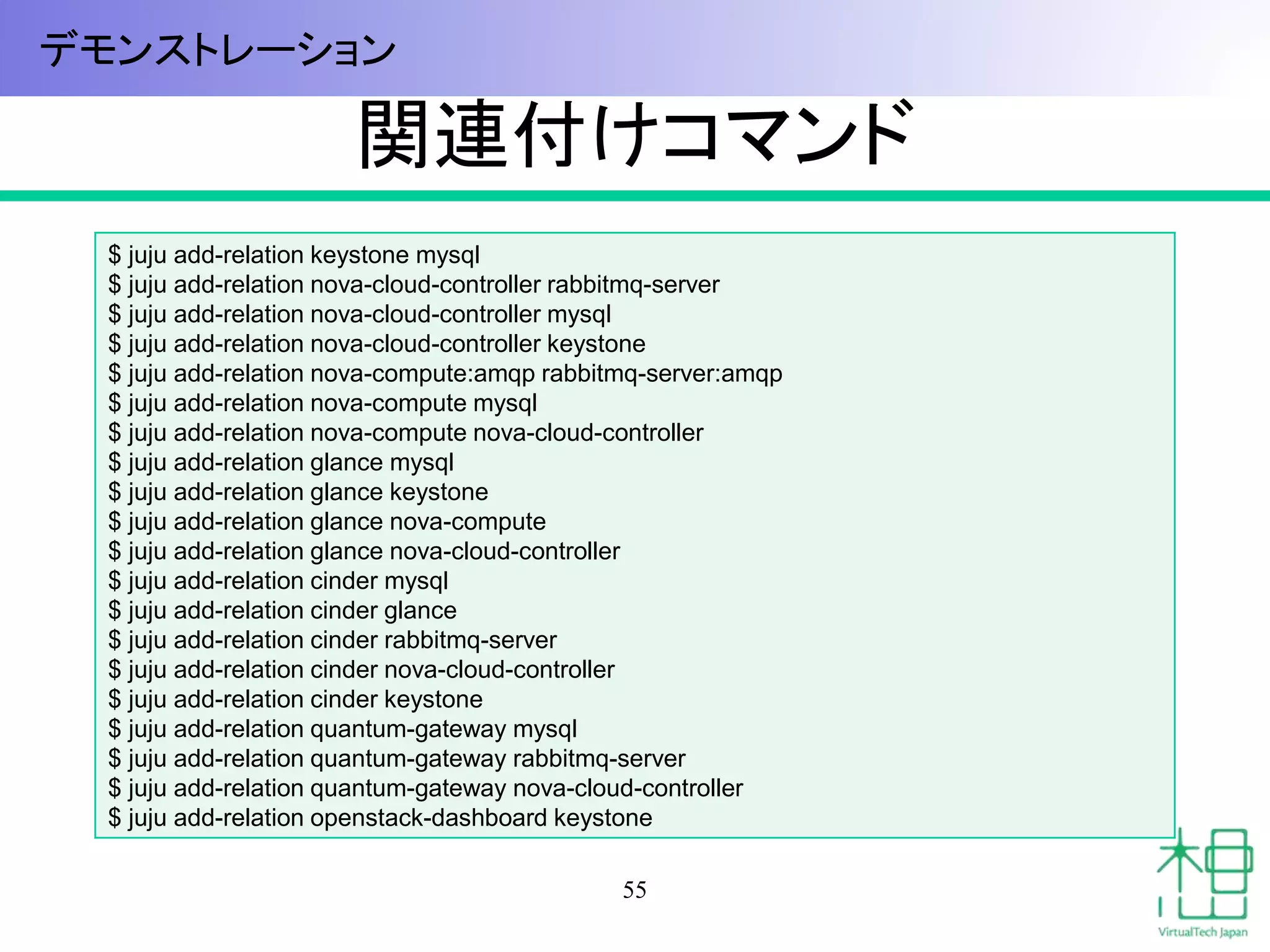

55. 関連付けコマンド
$ juju add-relation keystone mysql
$ juju add-relation nova-cloud-controller rabbitmq-server
$ juju add-relation nova-cloud-controller mysql
$ juju add-relation nova-cloud-controller keystone
$ juju add-relation nova-compute:amqp rabbitmq-server:amqp
$ juju add-relation nova-compute mysql
$ juju add-relation nova-compute nova-cloud-controller
$ juju add-relation glance mysql
$ juju add-relation glance keystone
$ juju add-relation glance nova-compute
$ juju add-relation glance nova-cloud-controller
$ juju add-relation cinder mysql
$ juju add-relation cinder glance
$ juju add-relation cinder rabbitmq-server
$ juju add-relation cinder nova-cloud-controller
$ juju add-relation cinder keystone
$ juju add-relation quantum-gateway mysql
$ juju add-relation quantum-gateway rabbitmq-server
$ juju add-relation quantum-gateway nova-cloud-controller
$ juju add-relation openstack-dashboard keystone
55
デモンストレーション

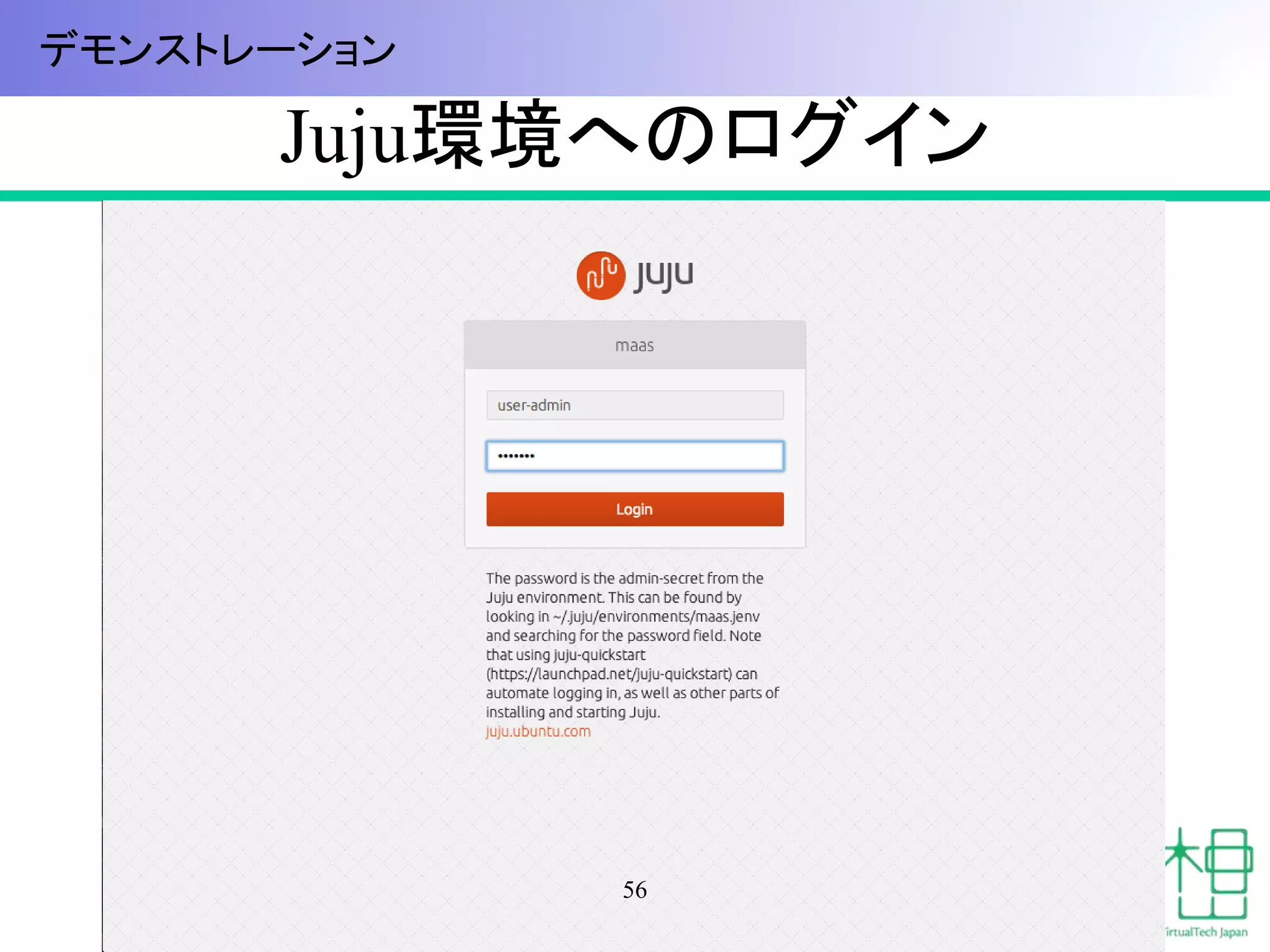

56. Juju環境へのログイン
56
デモンストレーション

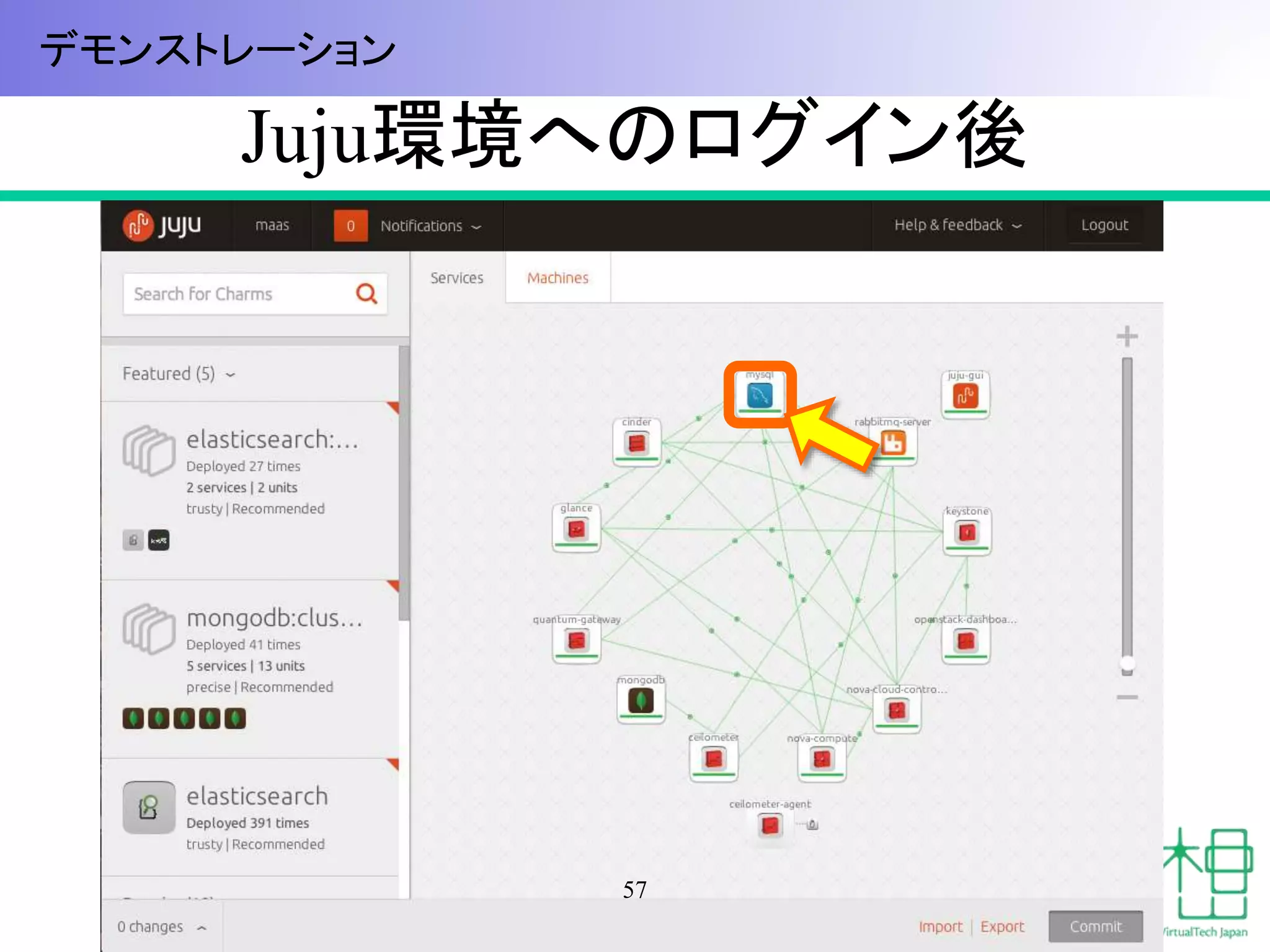

57. Juju環境へのログイン後
57
デモンストレーション

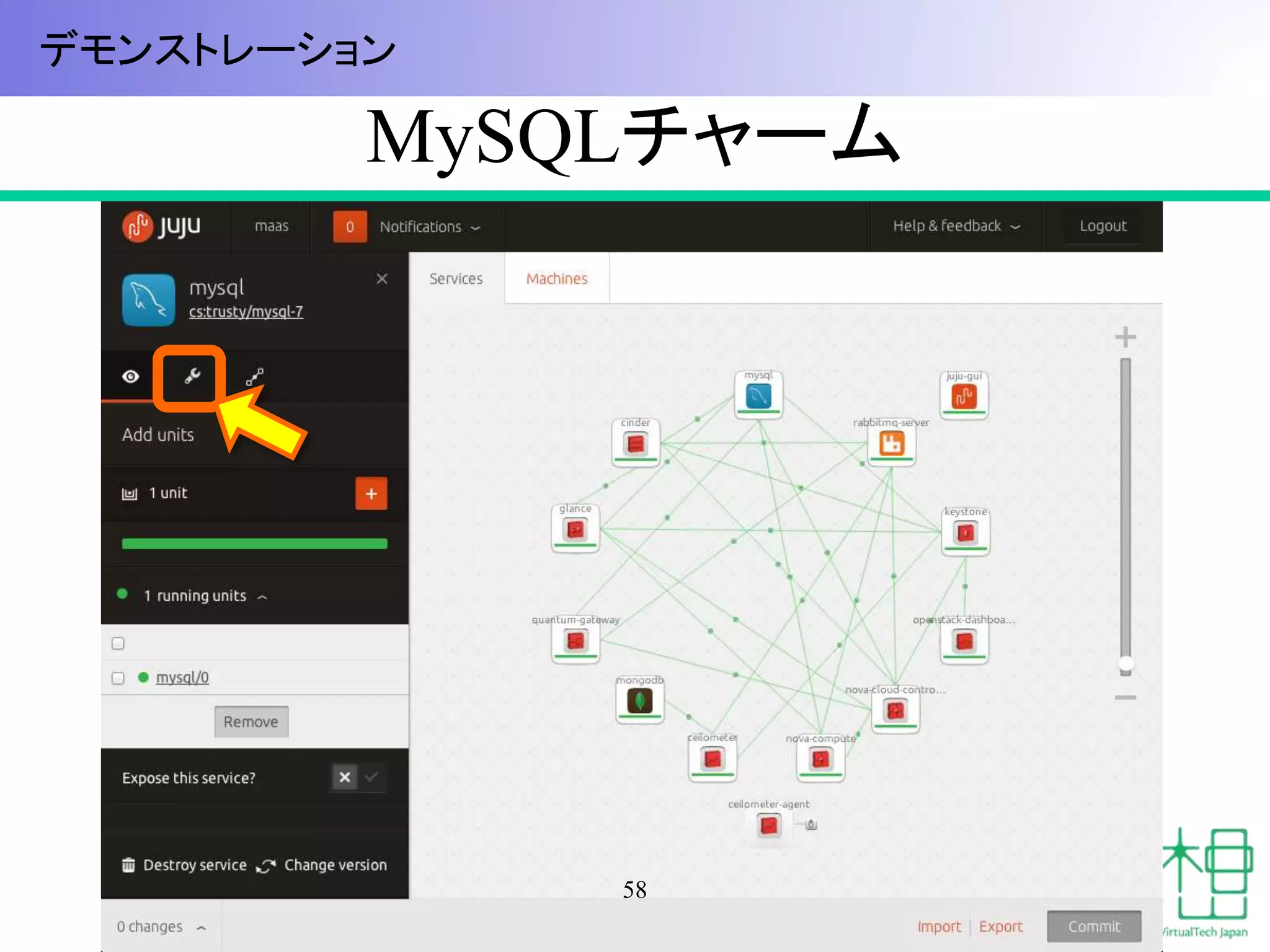

58. MySQLチャーム
58
デモンストレーション

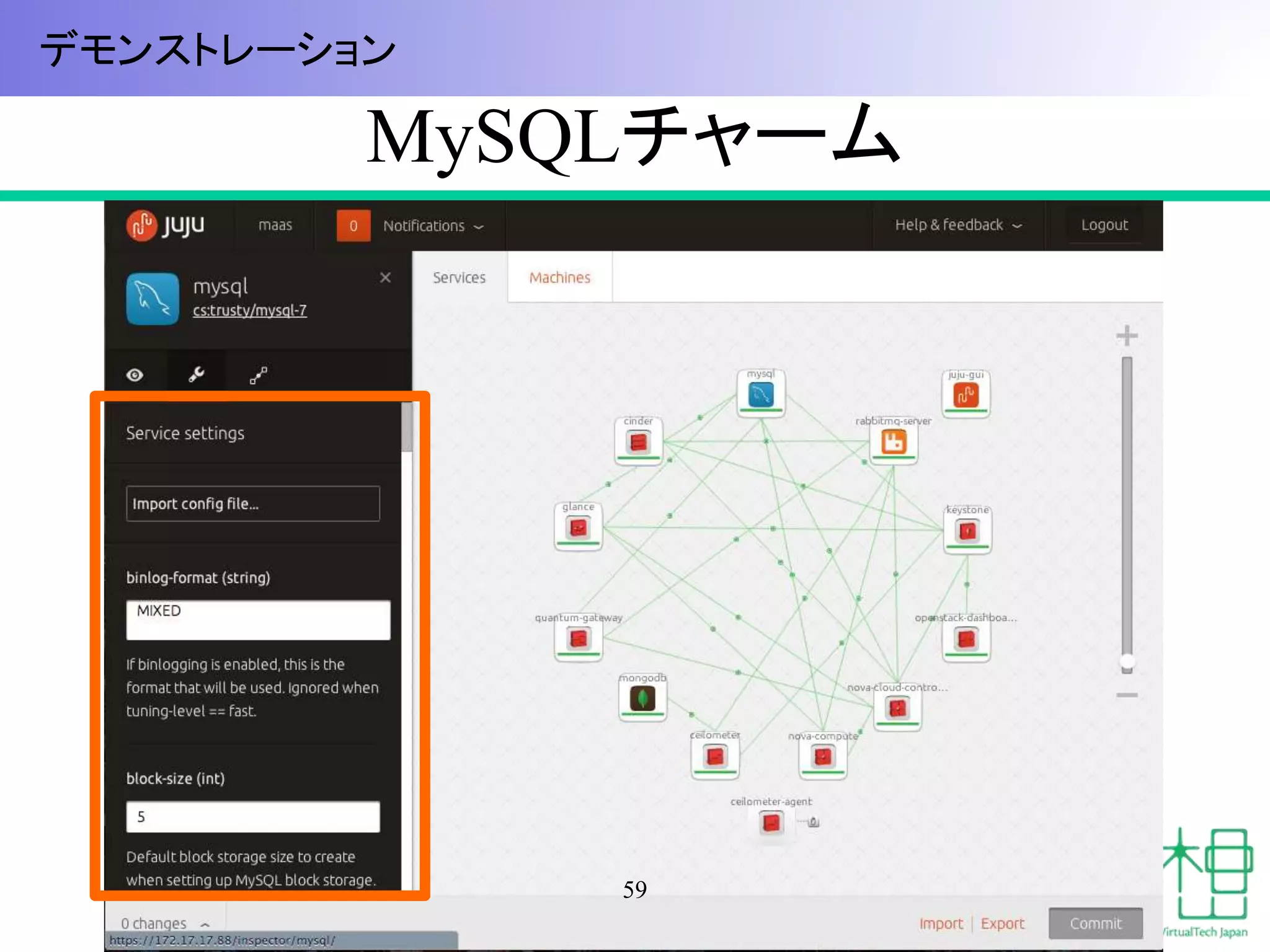

59. MySQLチャーム
59
デモンストレーション

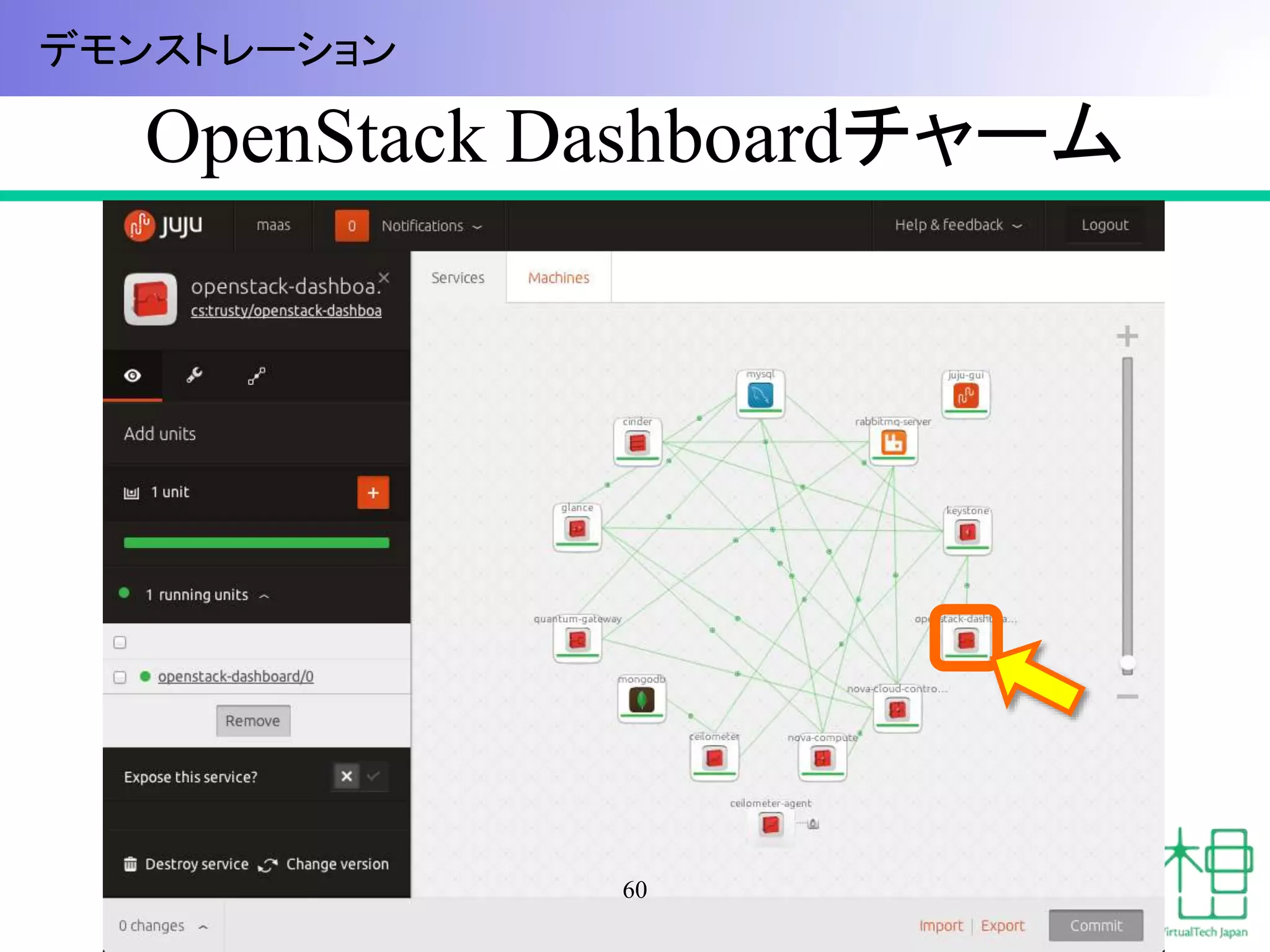

60. OpenStack Dashboardチャーム
60
デモンストレーション

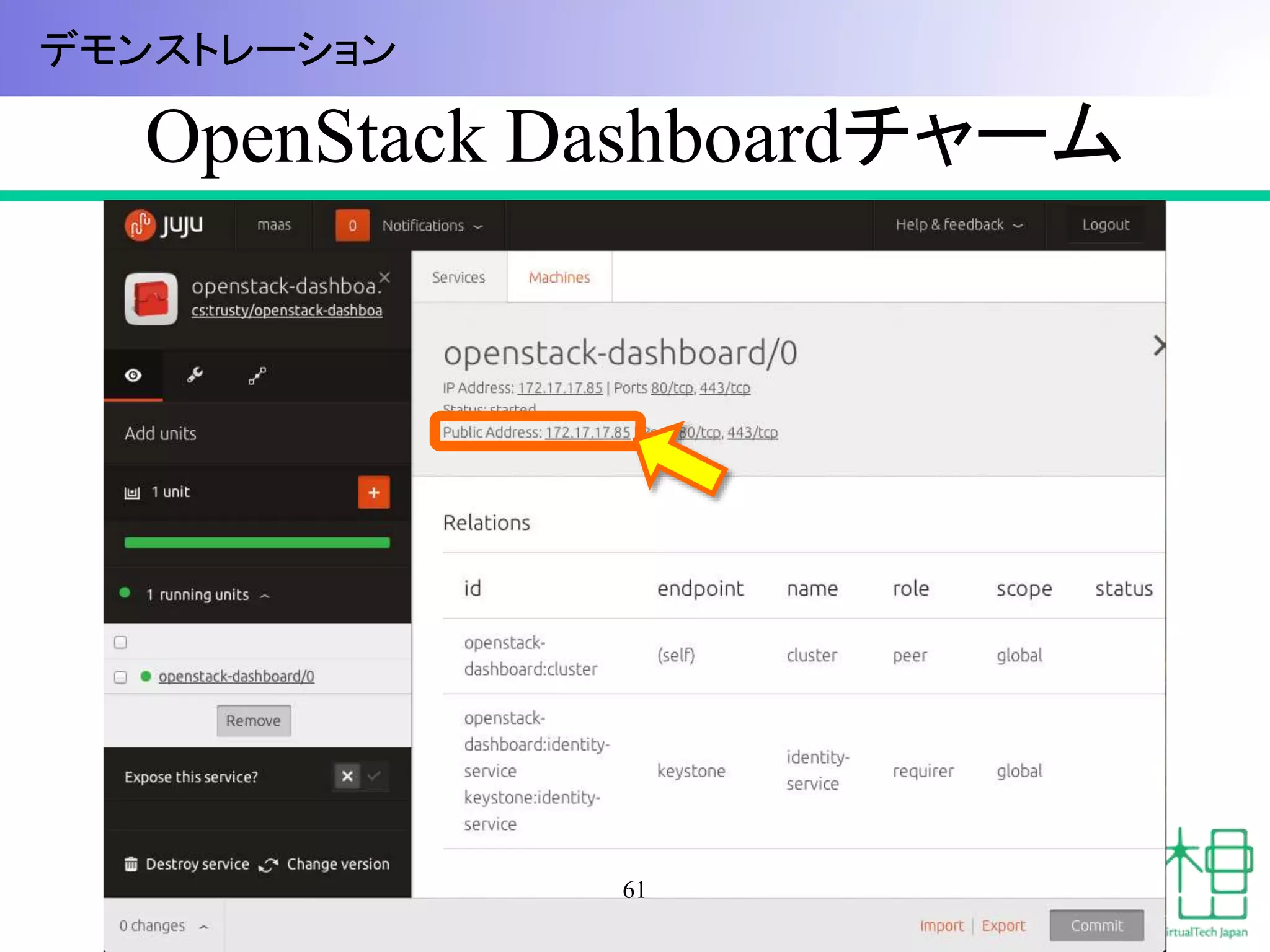

61. OpenStack Dashboardチャーム
61
デモンストレーション

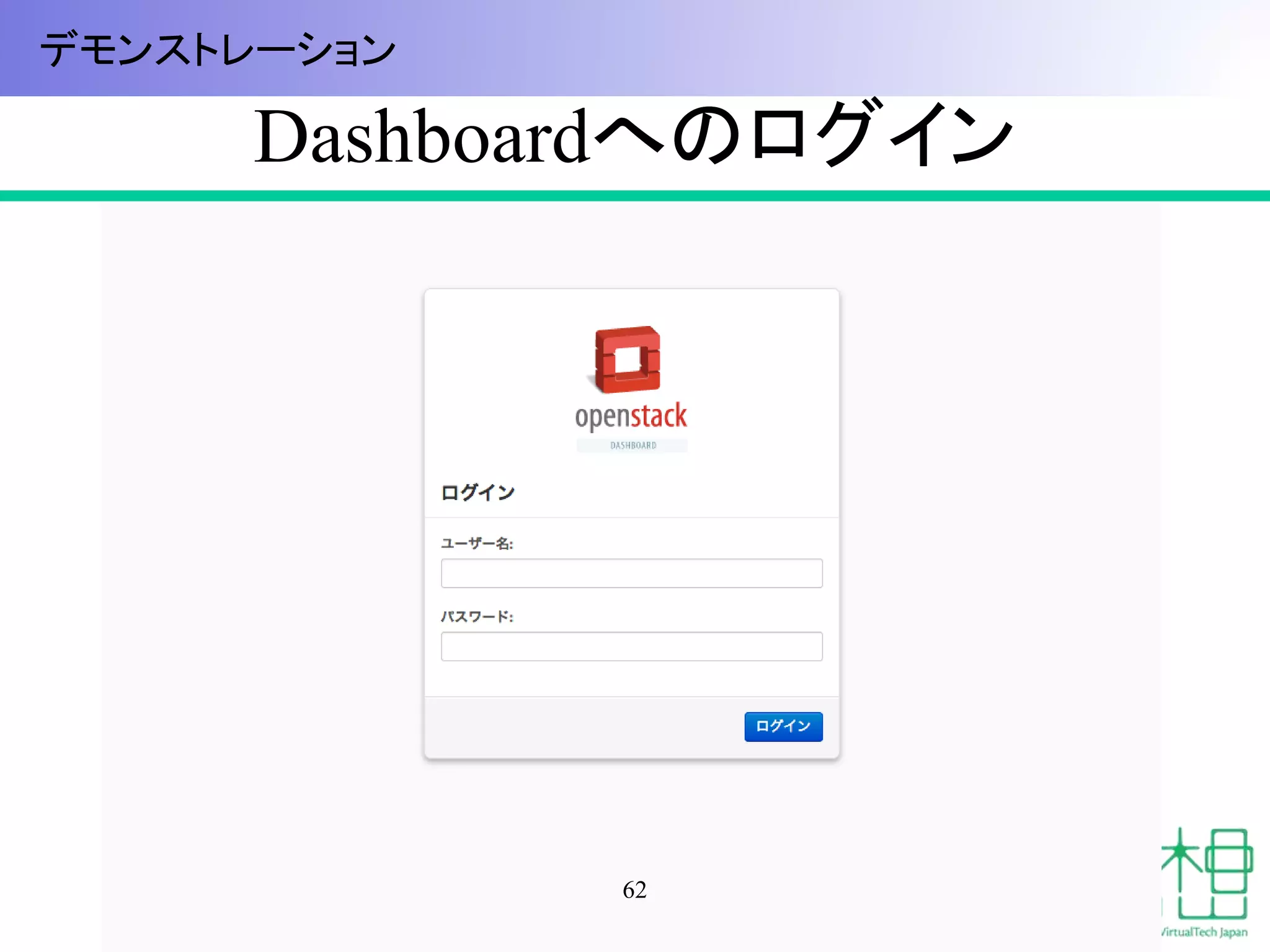

62. Dashboardへのログイン
62
デモンストレーション

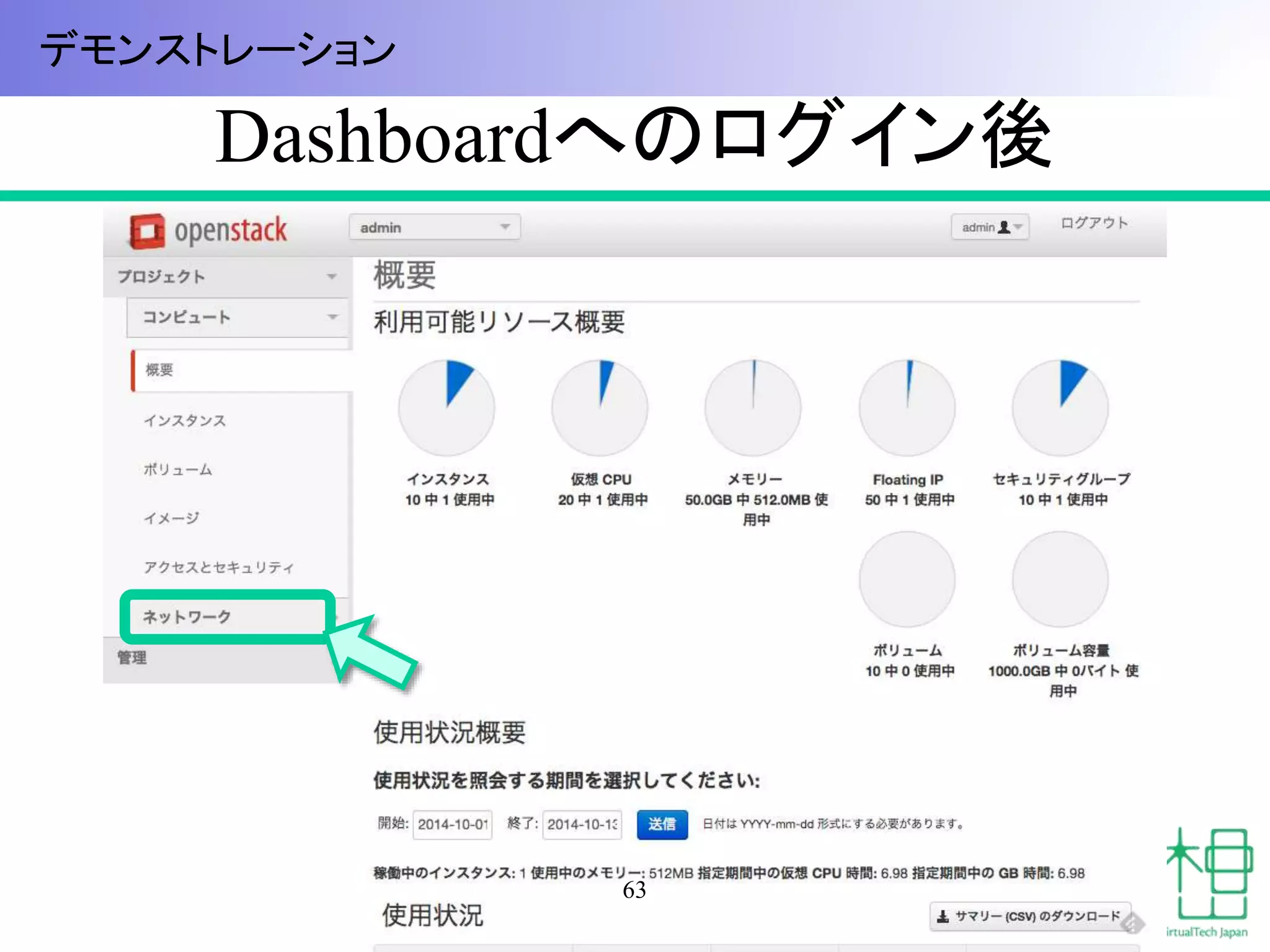

63. Dashboardへのログイン後
63
デモンストレーション

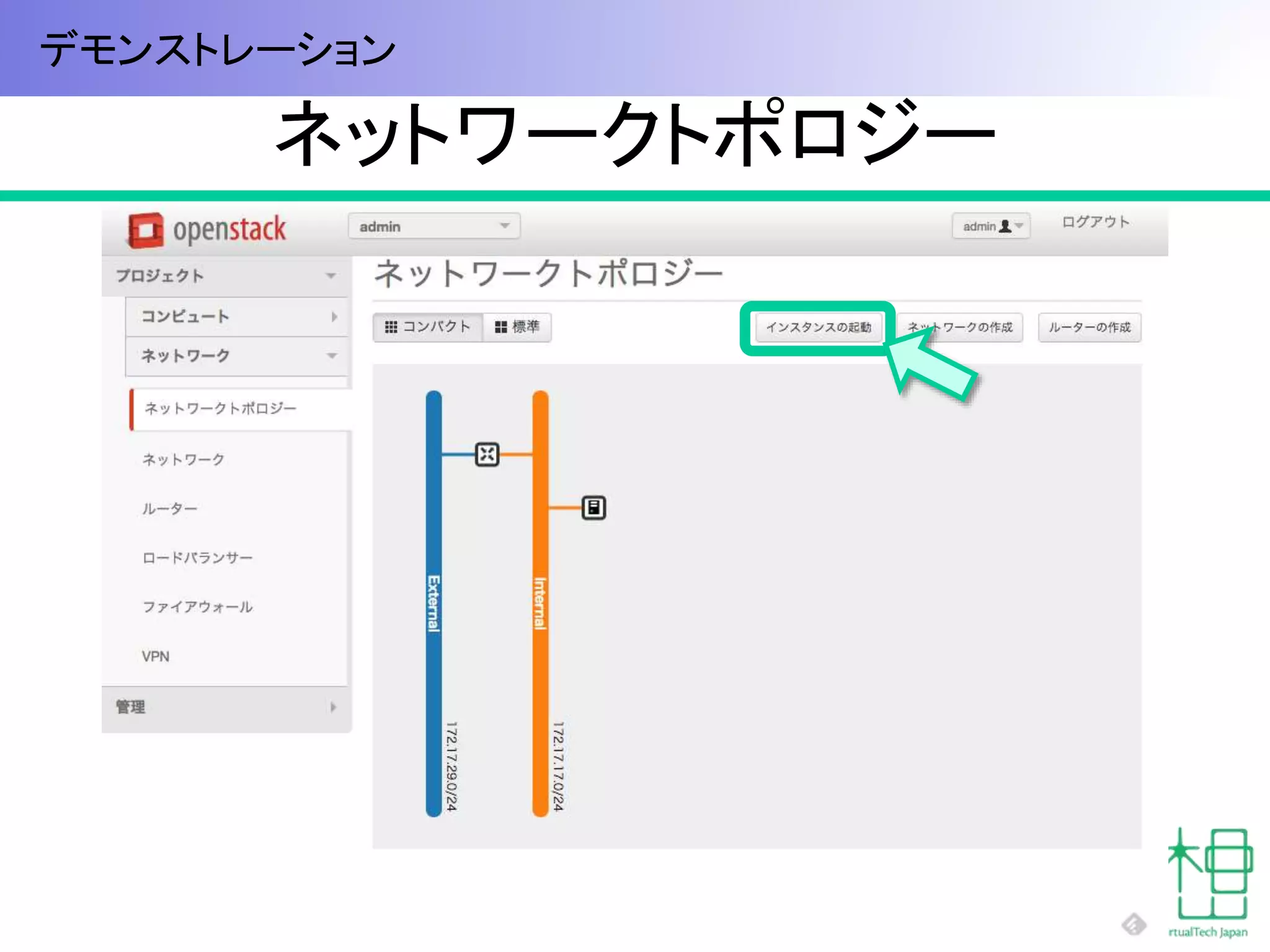

64. ネットワークトポロジー
64
デモンストレーション

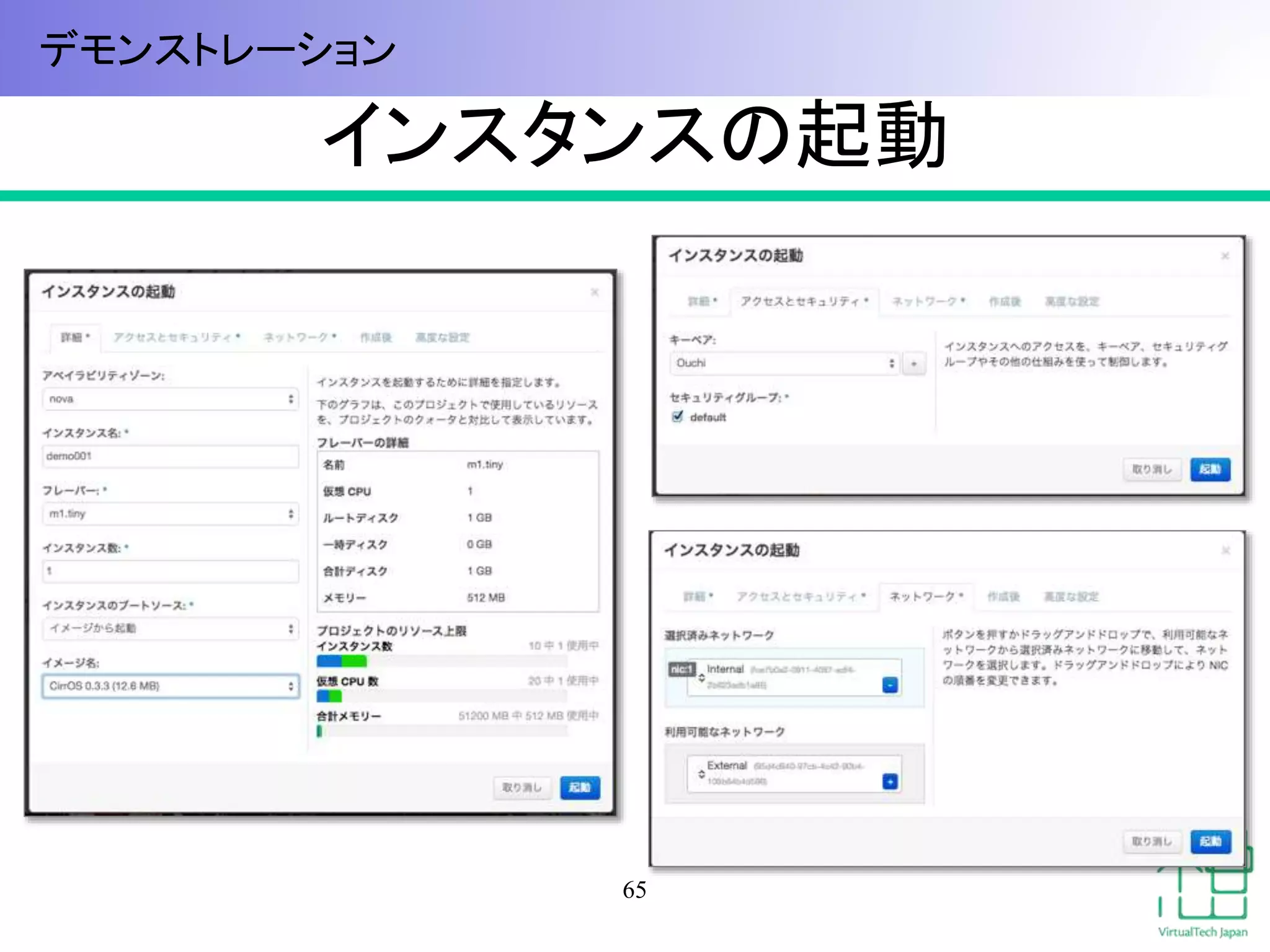

65. インスタンスの起動
65
デモンストレーション

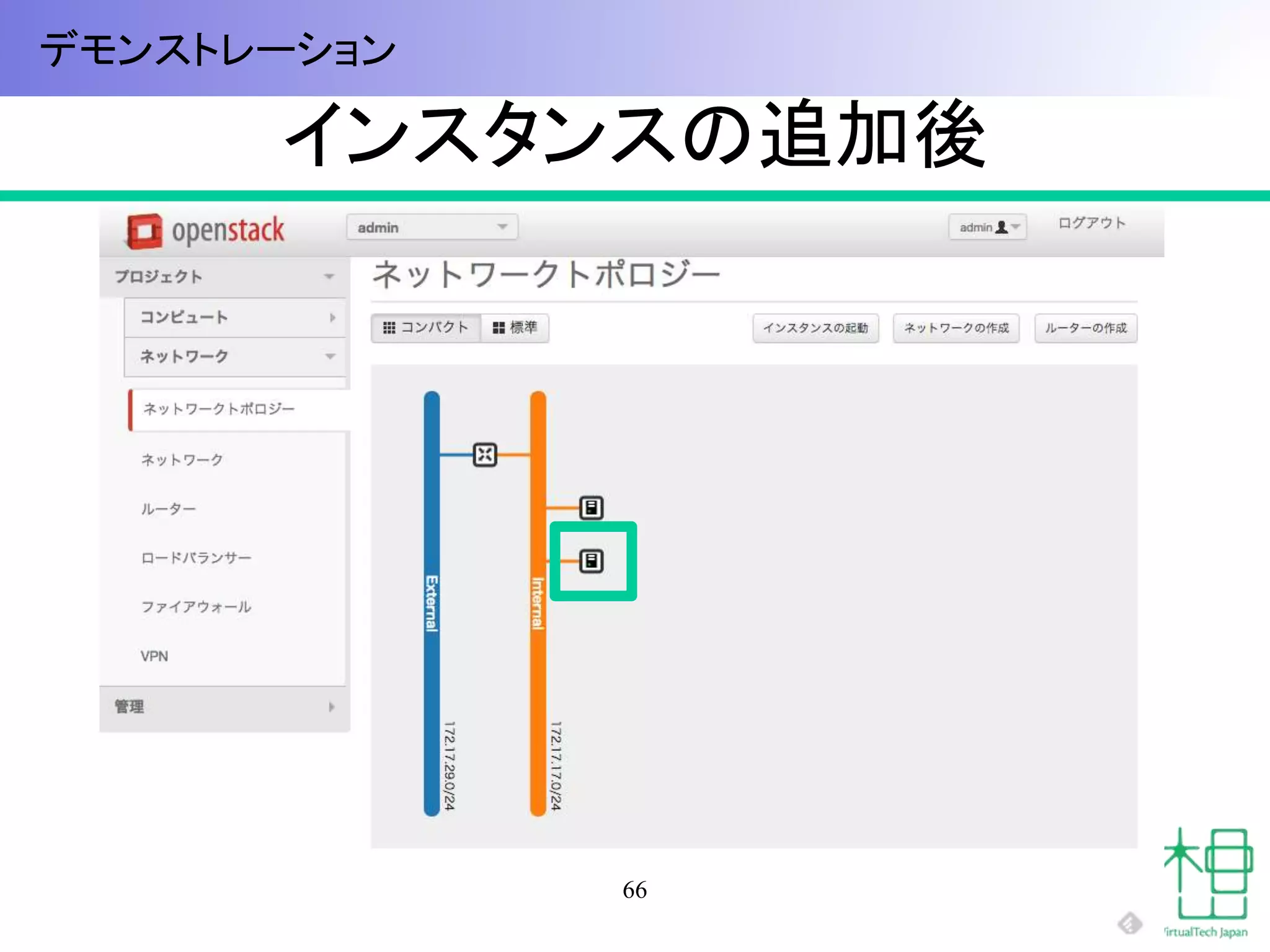

66. インスタンスの追加後
66
デモンストレーション

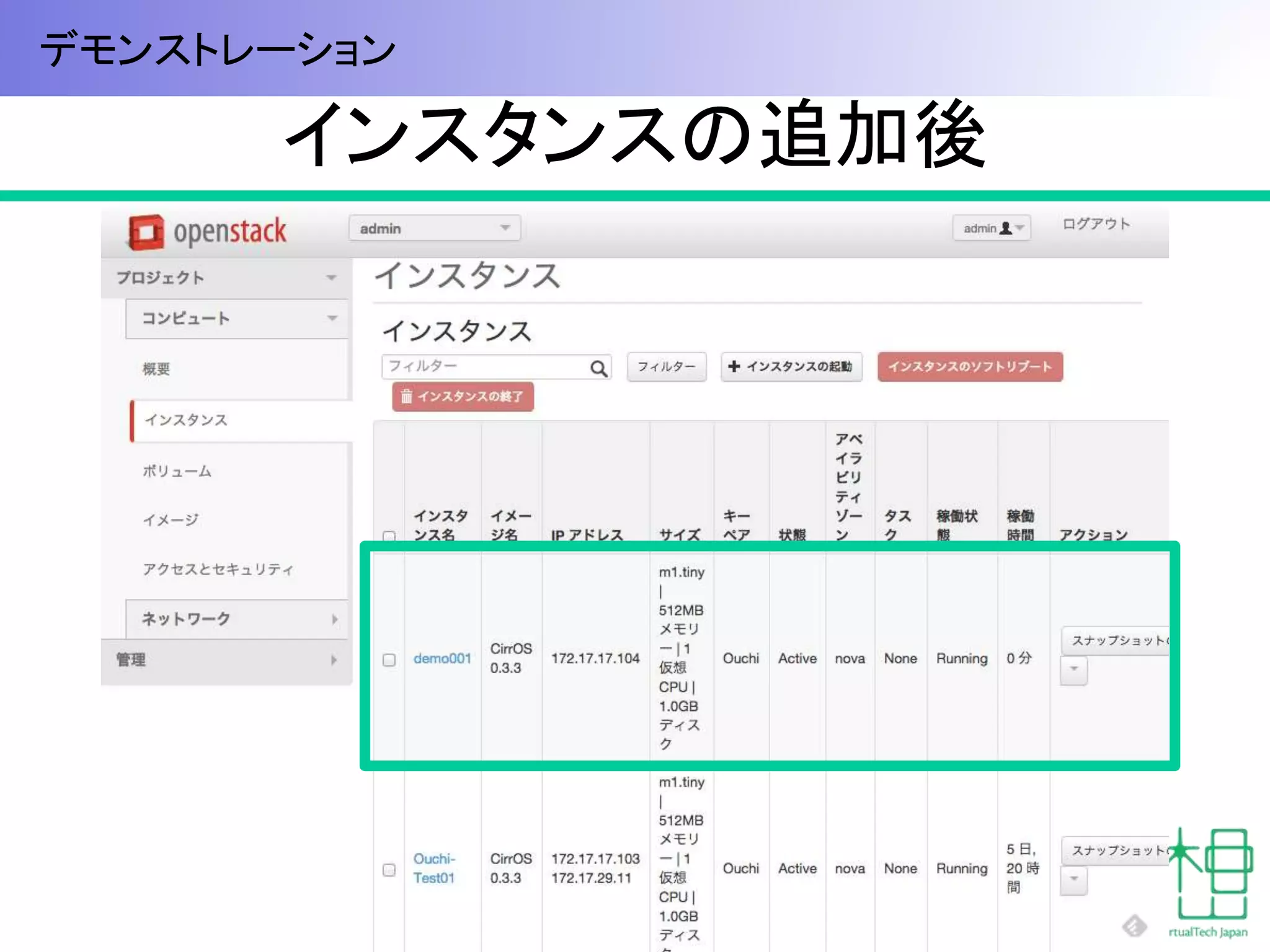

67. インスタンスの追加後
67
デモンストレーション

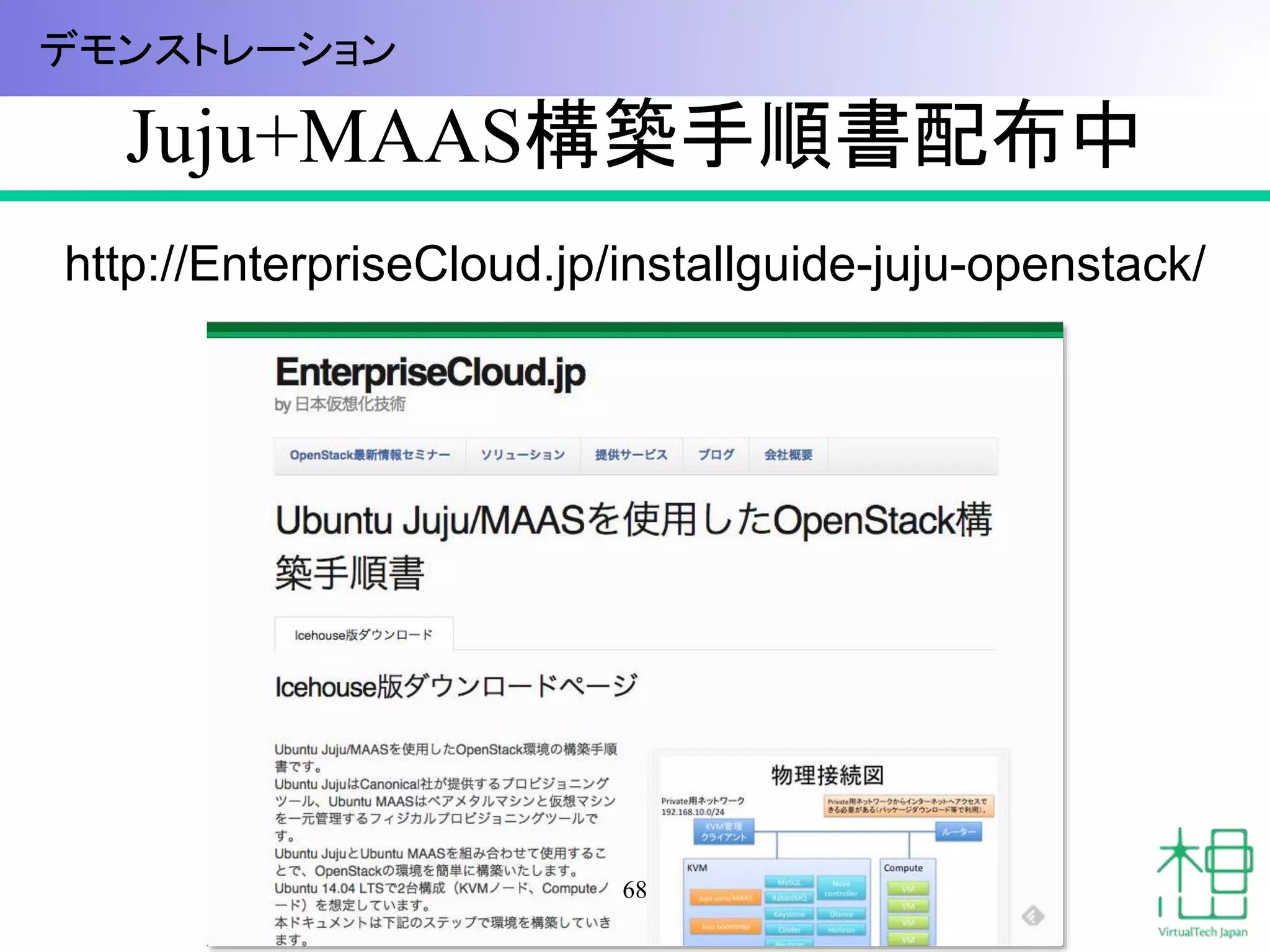

68. Juju+MAAS構築手順書配布中
http://EnterpriseCloud.jp/installguide-juju-openstack/
68
デモンストレーション

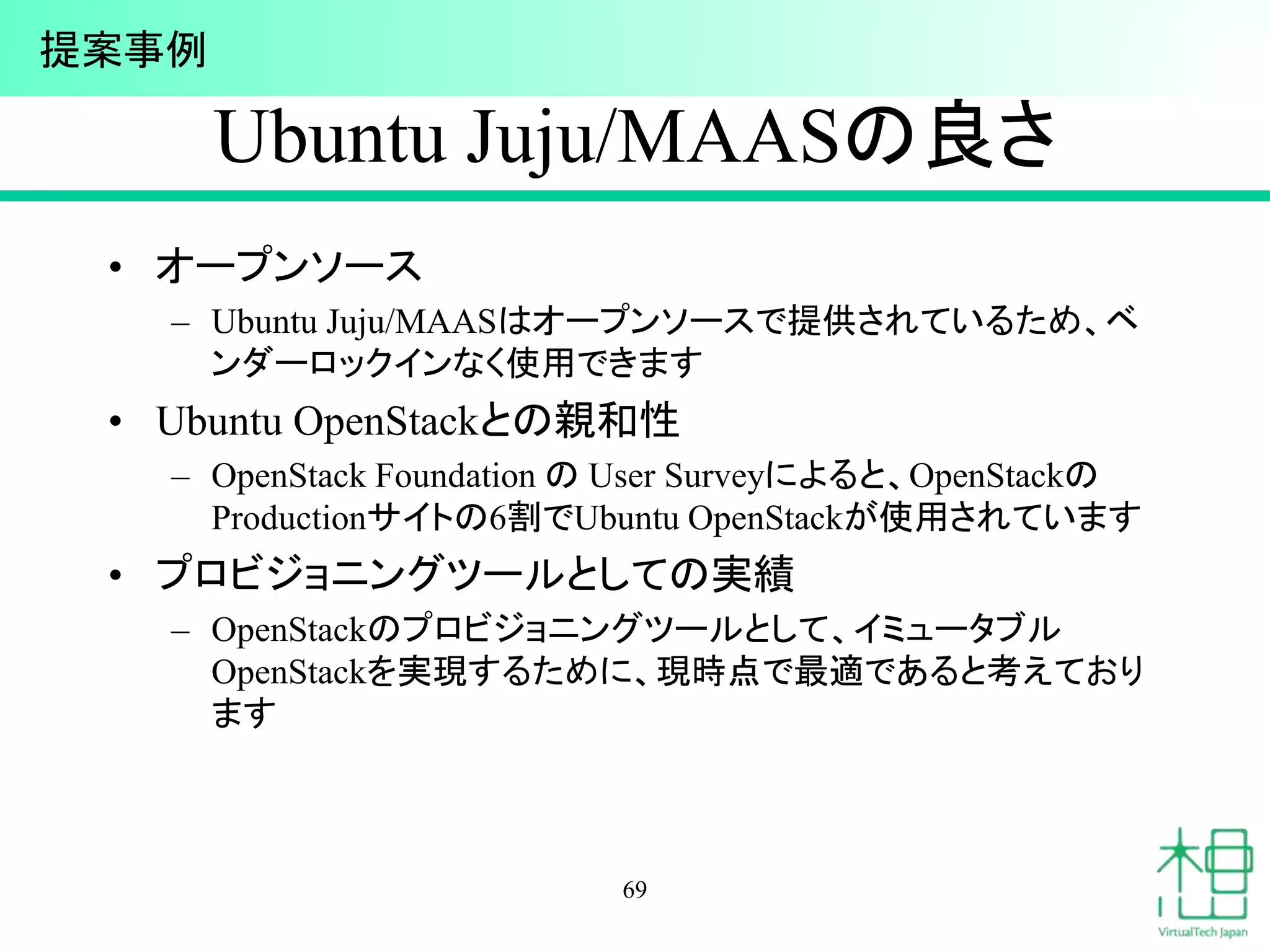

69. Ubuntu Juju/MAASの良さ
• オープンソース
– Ubuntu Juju/MAASはオープンソースで提供されているため、ベ
ンダーロックインなく使用できます
• Ubuntu OpenStackとの親和性
– OpenStack Foundation のUser Surveyによると、OpenStackの
Productionサイトの6割でUbuntu OpenStackが使用されています
• プロビジョニングツールとしての実績
– OpenStackのプロビジョニングツールとして、イミュータブル
OpenStackを実現するために、現時点で最適であると考えており
ます
69
提案事例

70. 再掲：Ubuntu OpenStack が
選択されている理由
• ４つのプロダクト
• 選択されている3つの理由
– コスト
– サポートサービス
– 事前検証済み構成
• 提案事例のご紹介
– イミュータブルOpenStack
70

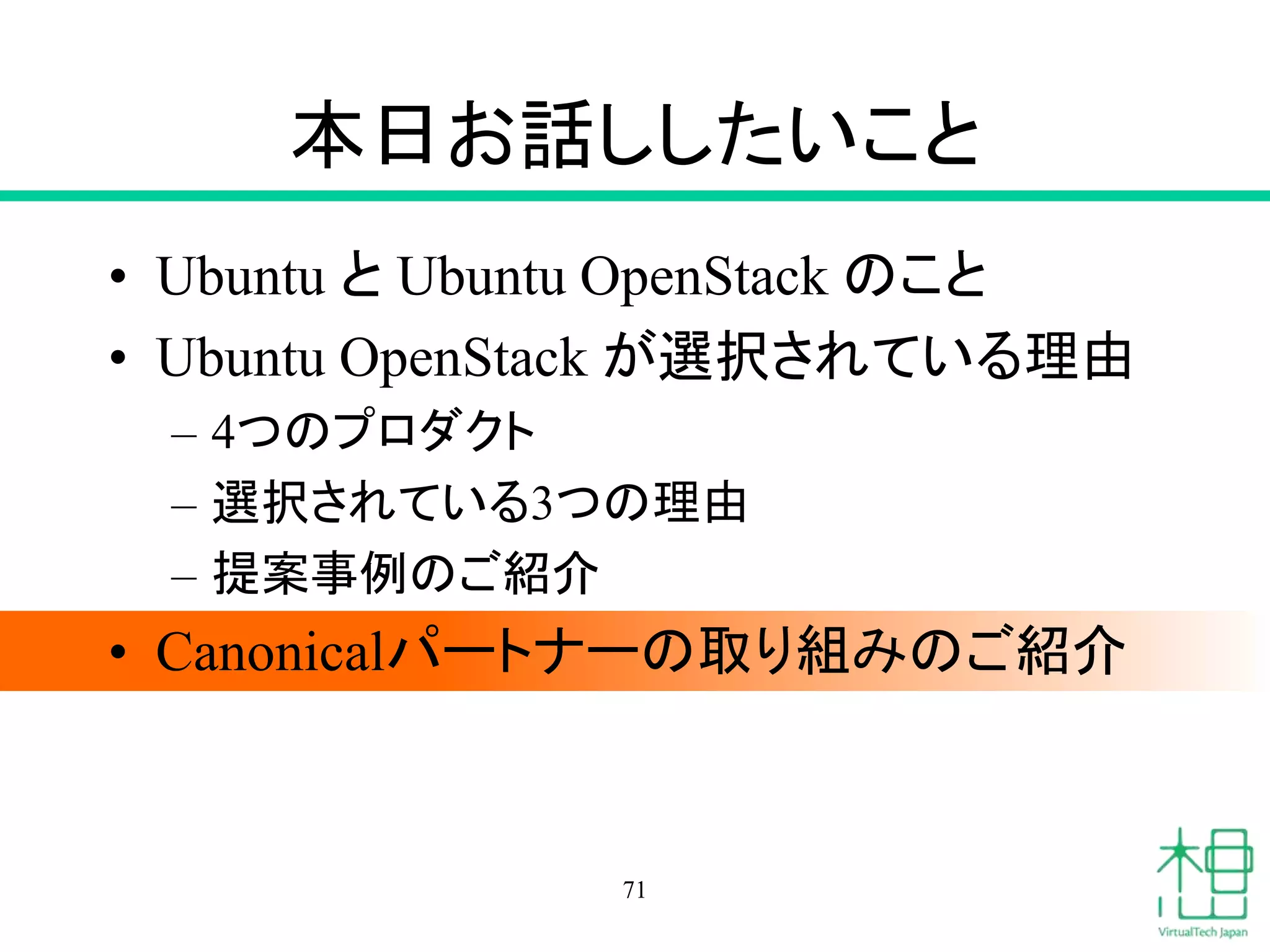

71. 本日お話ししたいこと
• Ubuntu とUbuntu OpenStack のこと
• Ubuntu OpenStack が選択されている理由
– 4つのプロダクト
– 選択されている3つの理由
– 提案事例のご紹介
• Canonicalパートナーの取り組みのご紹介
71

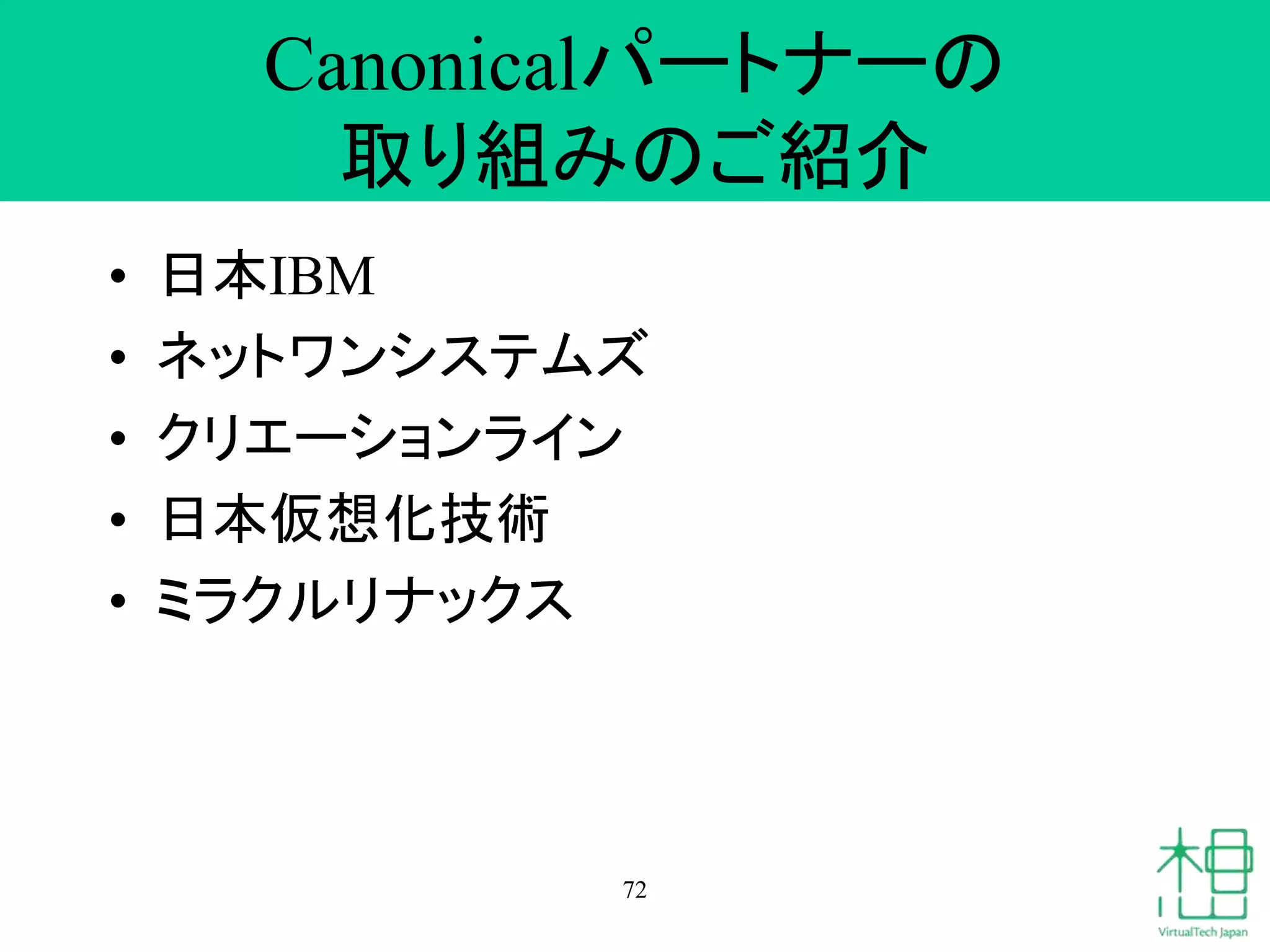

72. Canonicalパートナーの
取り組みのご紹介
• 日本IBM
• ネットワンシステムズ
• クリエーションライン
• 日本仮想化技術
• ミラクルリナックス
72

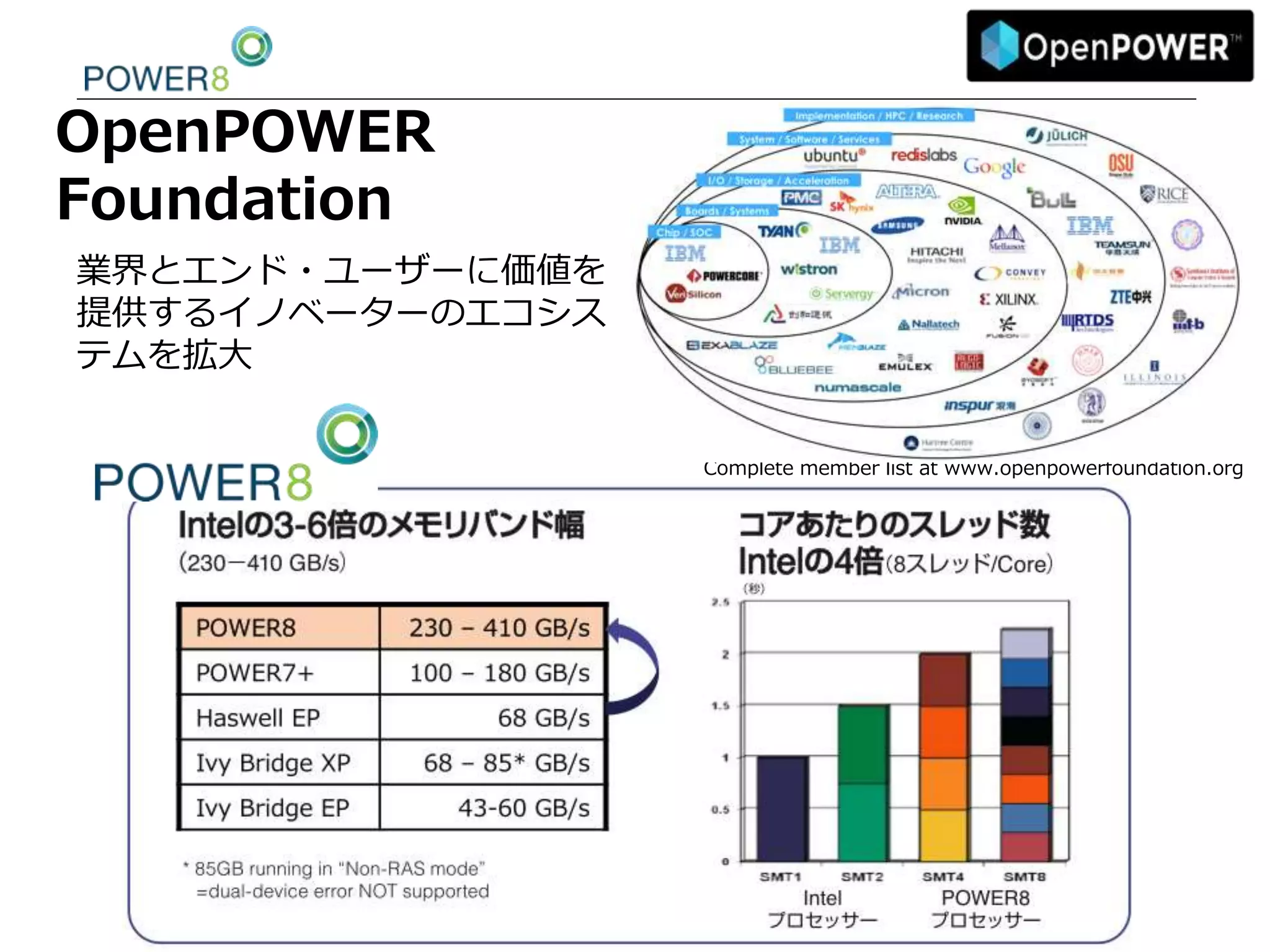

73. Complete member list at www.openpowerfoundation.org
OpenPOWER
Foundation
業界とエンド・ユーザーに価値を
提供するイノベーターのエコシス
テムを拡大

74. ubuntu + NVIDIA GPU + IBM POWER8
業界初のJava向けGPUアクセラレーター
CPUのみで実行する場合と比較して、Hadoopアナリティクス・アプ
リケーションのパフォーマンスが飛躍的に向上。
NVIDIAは、高速インターコネクトNVLinkをOpenPOWER
Foundationの参加者向けに技術をライセンス提供。
NVIDIA、世界初の高速GPUインターコネクトを発表エクサスケール・コンピューティングに道を開く
http://www.nvidia.co.jp/object/nvlink-world-first-high-speed-gpu-interconnect-20140326-jp.html

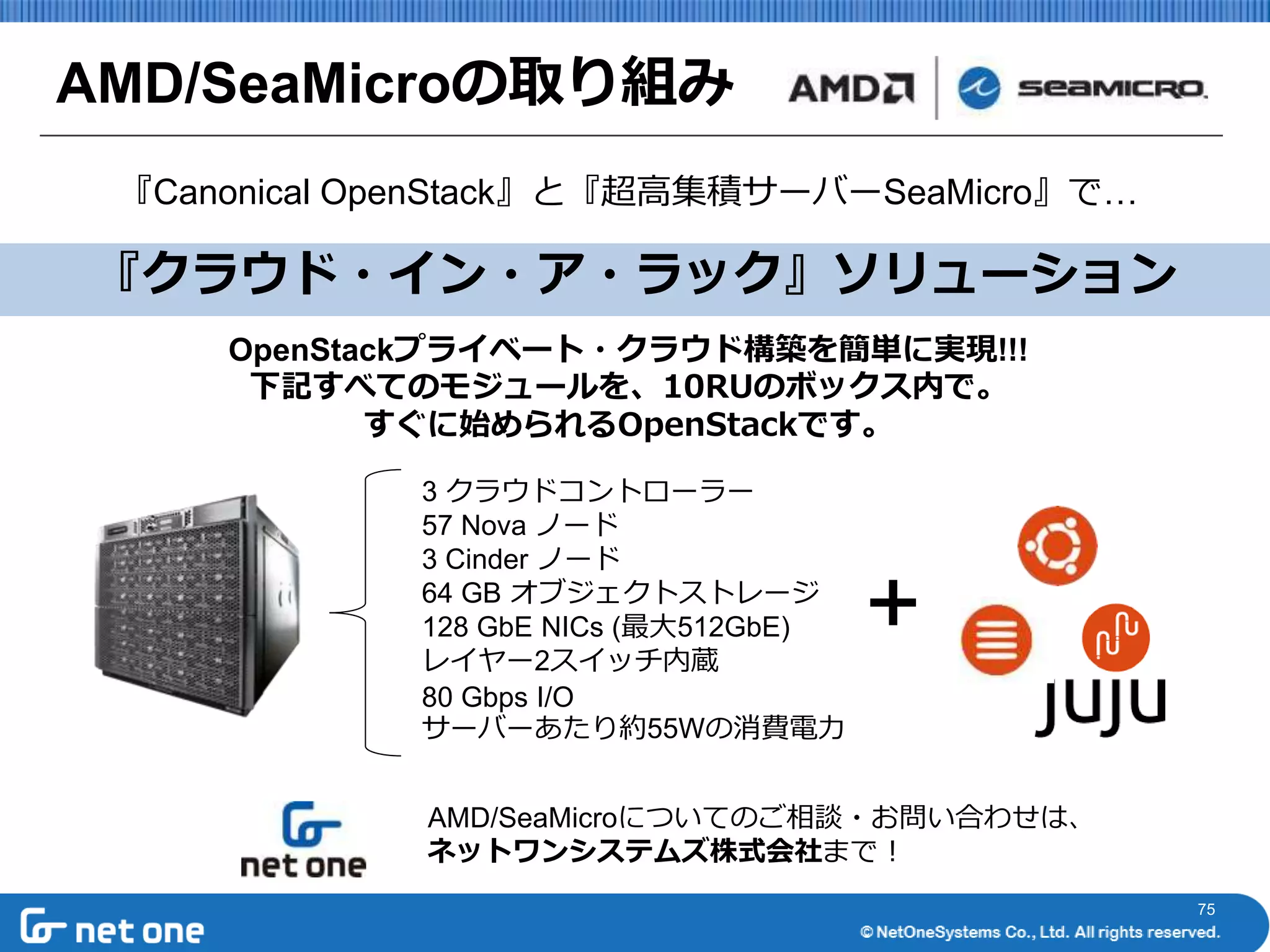

75. 75
AMD/SeaMicroの取り組み
『Canonical OpenStack』と『超高集積サーバーSeaMicro』で…
『クラウド・イン・ア・ラック』ソリューション
OpenStackプライベート・クラウド構築を簡単に実現!!!
下記すべてのモジュールを、10RUのボックス内で。
すぐに始められるOpenStackです。
3 クラウドコントローラー
57 Nova ノード
3 Cinder ノード
64 GB オブジェクトストレージ
128 GbE NICs (最大512GbE)
レイヤー2スイッチ内蔵
80 Gbps I/O
サーバーあたり約55Wの消費電力
＋
AMD/SeaMicroについてのご相談・お問い合わせは、
ネットワンシステムズ株式会社まで！

76. クリエーションライン
OpenStackの導入コンサルティングから
運用まで一貫してサービスの提供が可能
– 大規模クラウド運用(2000物理サーバ)の実績
– Chef、Docker、Capistranoや独自のテスト自動
化ツールを積極的に使用し、効率的な運用
– カスタムポータルを提供可能
http://www.cre76ationline.com

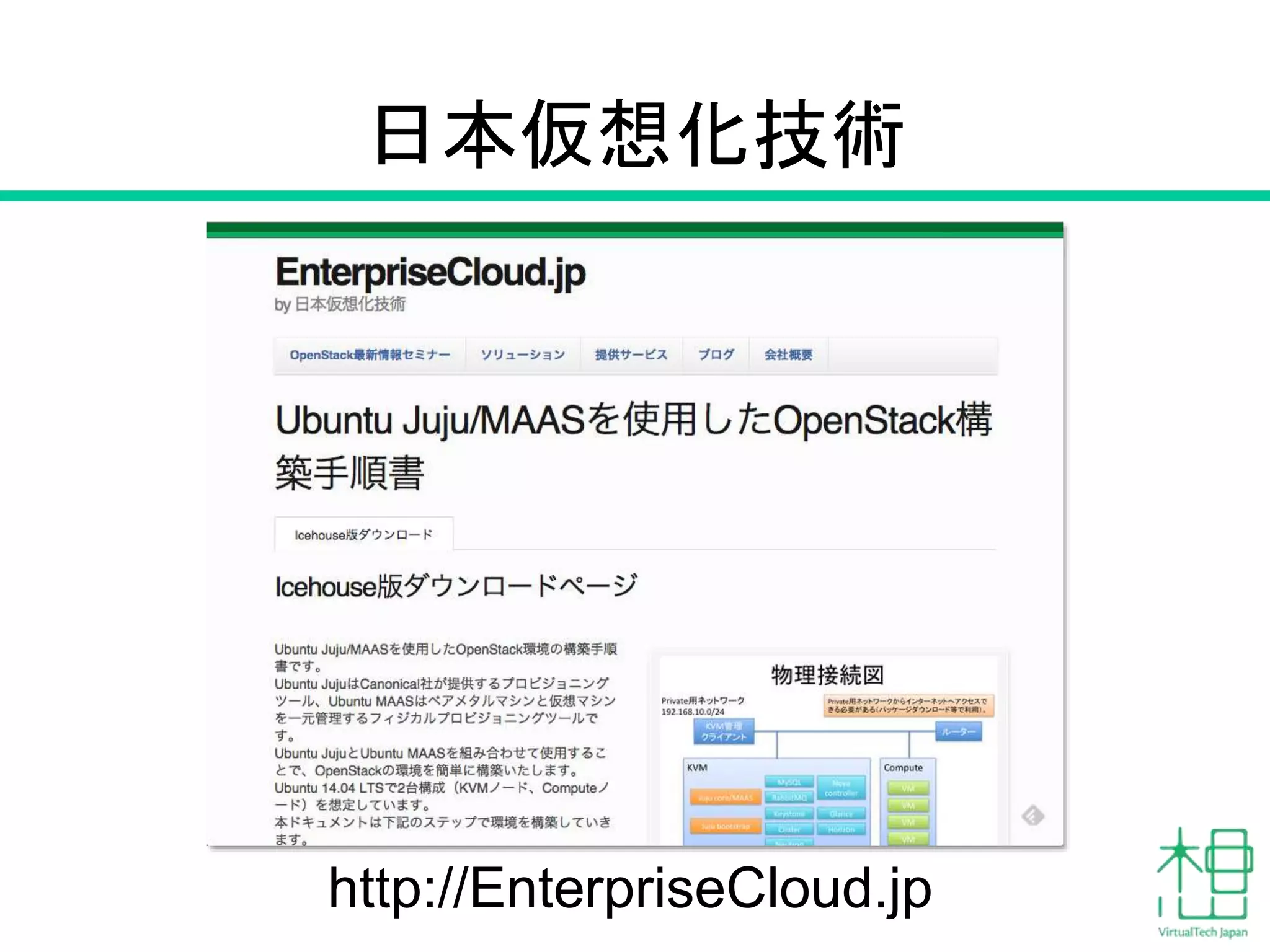

77. 日本仮想化技術
http://Enterp7r7 iseCloud.jp

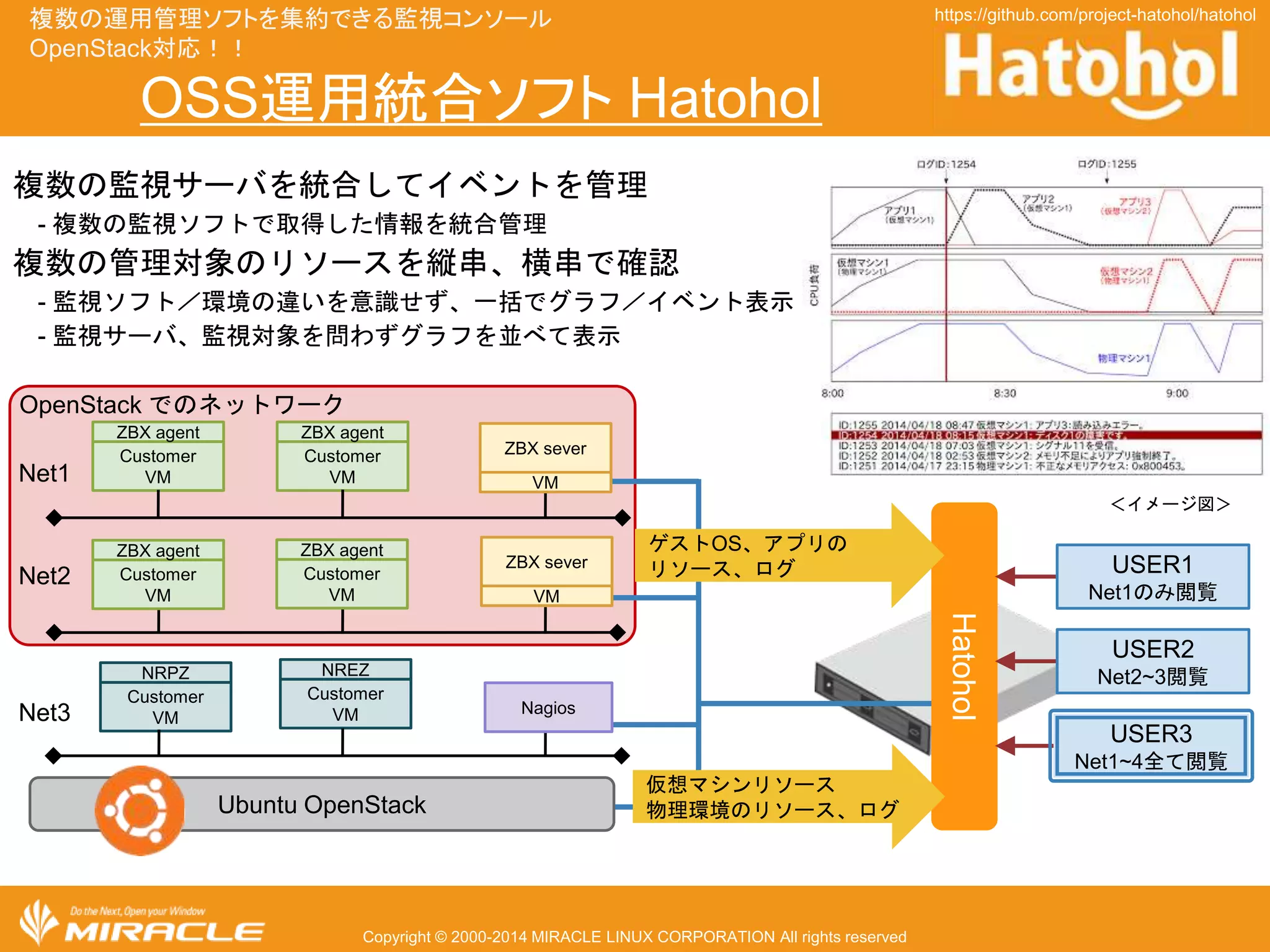

78. 複数の運用管理ソフトを集約できる監視コンソール
OpenStack対応！！
OSS運用統合ソフトHatohol
OpenStack でのネットワーク
ZBX agent
ZBX agent
NREZ
ZBX sever
VM
Copyright © 2000-2014 MIRACLE LINUX CORPORATION All rights reserved
ZBX agent
Customer
VM
Customer
VM
ZBX agent
NRPZ
Customer
VM
Customer
VM
Net1
Net2
Net3
Customer
VM
https://github.com/project-hatohol/hatohol
複数の監視サーバを統合してイベントを管理
- 複数の監視ソフトで取得した情報を統合管理
複数の管理対象のリソースを縦串、横串で確認
- 監視ソフト／環境の違いを意識せず、一括でグラフ／イベント表示
- 監視サーバ、監視対象を問わずグラフを並べて表示
Ubuntu OpenStack
ZBX sever
VM
Nagios
Hatohol
ゲストOS、アプリの
リソース、ログ
仮想マシンリソース
物理環境のリソース、ログ
＜イメージ図＞
USER1
Net1のみ閲覧
USER2
Net2~3閲覧
USER3
Net1~4全て閲覧
Customer
VM

79. Canonicalパートナーブース
でお待ちしております
79
アマゾン
Cloud Days Tokyo 内
小間番号# ３−１９
目印は、アマゾンとバラ
クーダネットワークス
カノニカル・パートナーブース

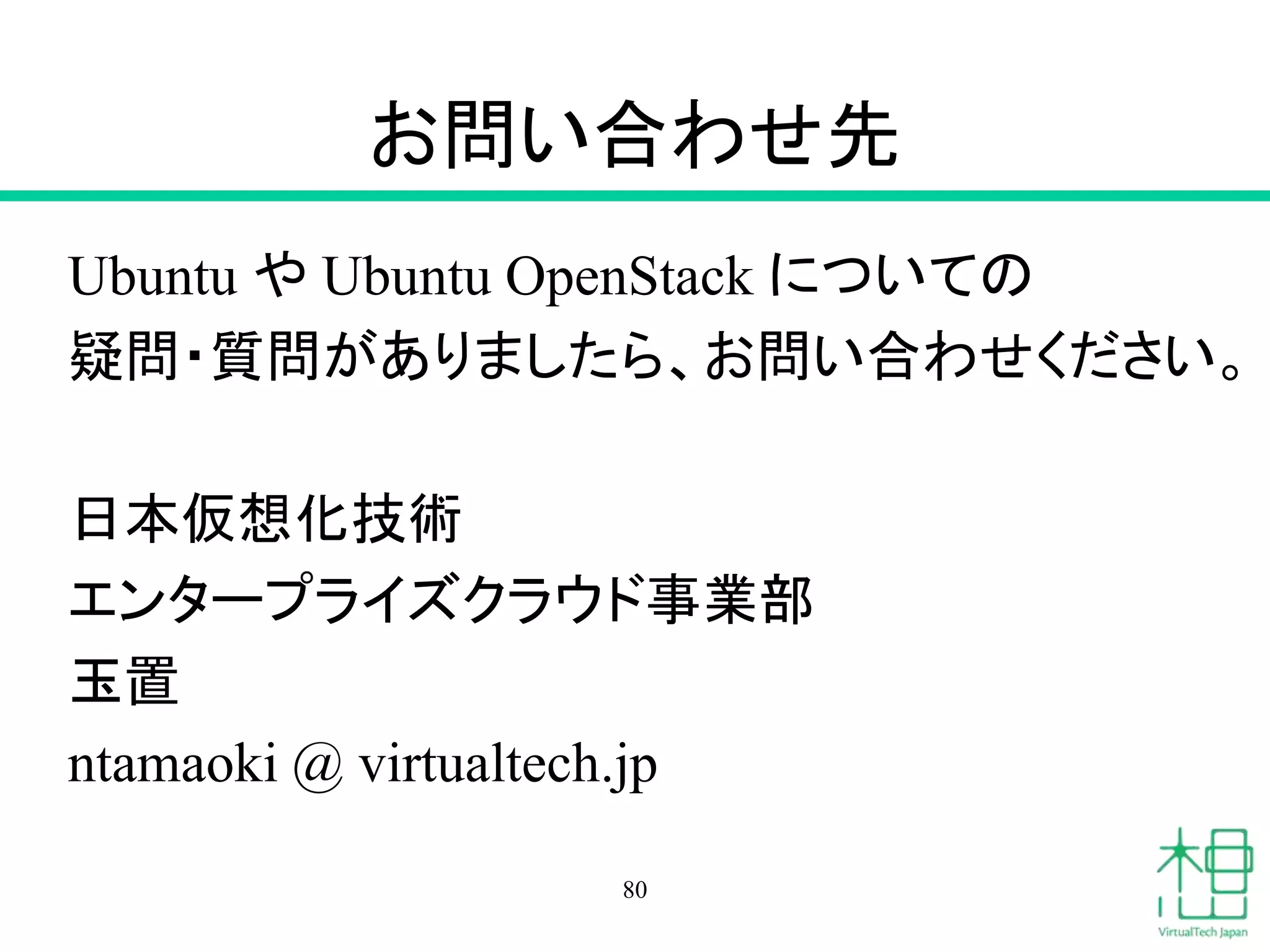

80. お問い合わせ先
Ubuntu やUbuntu OpenStack についての
疑問・質問がありましたら、お問い合わせください。
日本仮想化技術
エンタープライズクラウド事業部
玉置
ntamaoki @ virtualtech.jp
80
