エンジニア向け夏期特別講座〜 Red Hat OpenStack徹底解説! 第一部 OpenStack入門

エンジニア向け夏期特別講座
〜 Red Hat OpenStack徹底解説！
レッドハット株式会社
中井悦司 / Etsuji Nakai
Senior Solution Architect
and Cloud Evangelist
v1.1 2013/07/29
第一部 OpenStack入門

2
Red Hat OpenStack徹底解説！〜第一部 OpenStack入門

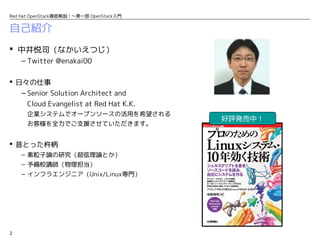

自己紹介
好評発売中！
 中井悦司（なかいえつじ）
– Twitter @enakai00
 日々の仕事
– Senior Solution Architect and
Cloud Evangelist at Red Hat K.K.
企業システムでオープンソースの活用を希望される
お客様を全力でご支援させていただきます。
 昔とった杵柄
– 素粒子論の研究（超弦理論とか）
– 予備校講師（物理担当）
– インフラエンジニア（Unix/Linux専門）

3

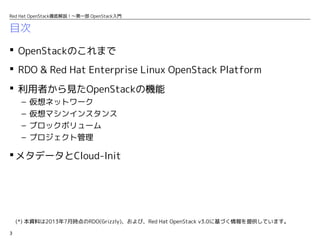

目次
 OpenStackのこれまで
 RDO & Red Hat Enterprise Linux OpenStack Platform
 利用者から見たOpenStackの機能
– 仮想ネットワーク
– 仮想マシンインスタンス
– ブロックボリューム
– プロジェクト管理
 メタデータとCloud-Init
(*) 本資料は2013年7月時点のRDO(Grizzly)、および、Red Hat OpenStack v3.0に基づく情報を提供しています。

4
OpenStackのこれまで

5

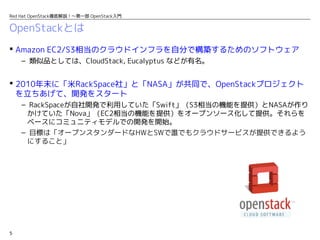

OpenStackとは
 Amazon EC2/S3相当のクラウドインフラを自分で構築するためのソフトウェア
– 類似品としては、CloudStack, Eucalyptus などが有名。
 2010年末に「米RackSpace社」と「NASA」が共同で、OpenStackプロジェクト
を立ちあげて、開発をスタート
– RackSpaceが自社開発で利用していた「Swift」（S3相当の機能を提供）とNASAが作り
かけていた「Nova」（EC2相当の機能を提供）をオープンソース化して提供。それらを
ベースにコミュニティモデルでの開発を開始。
– 目標は「オープンスタンダードなHWとSWで誰でもクラウドサービスが提供できるよう
にすること」

6

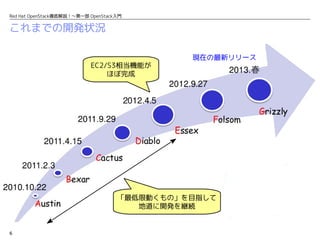

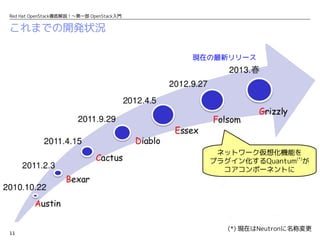

これまでの開発状況
EC2/S3相当機能が
ほぼ完成
現在の最新リリース
「最低限動くもの」を目指して
地道に開発を継続

7
EC2/S3相当機能が
ほぼ完成
OpenStack Foundation設立！

8

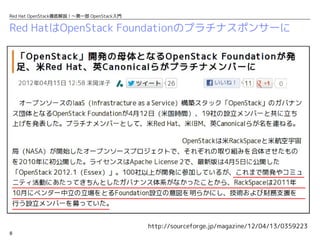

Red HatはOpenStack Foundationのプラチナスポンサーに
http://sourceforge.jp/magazine/12/04/13/0359223

9

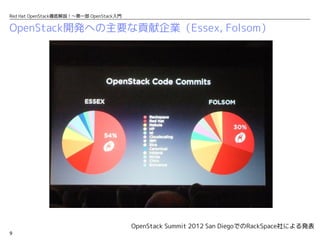

OpenStack開発への主要な貢献企業（Essex, Folsom）
OpenStack Summit 2012 San DiegoでのRackSpace社による発表

10
OpenStack開発への主要な貢献企業（Grizzly）
http://blog.bitergia.com/2013/04/04/companies-contributing-to-openstack-grizzly-analysis/

11
ネットワーク仮想化機能を
プラグイン化するQuantum(*)
が
コアコンポーネントに
(*) 現在はNeutronに名称変更

12

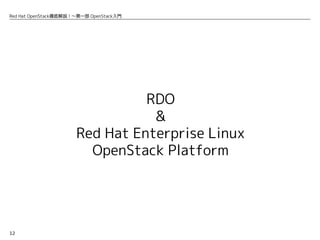

RDO
&
Red Hat Enterprise Linux
OpenStack Platform

13

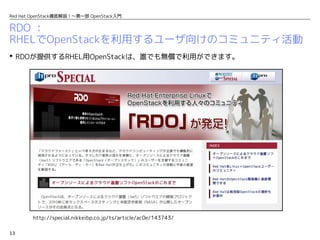

RDO ：
RHELでOpenStackを利用するユーザ向けのコミュニティ活動
 RDOが提供するRHEL用OpenStackは、誰でも無償で利用ができます。
http://special.nikkeibp.co.jp/ts/article/ac0e/143743/

14
RDO ：
RHELでOpenStackを利用するユーザ向けのコミュニティ活動
OpenStack Foundation
 RDOは、RHEL/FedoraでOpenStackを利用するユーザのコミュニティです。
 主な活動内容
– RHEL/Fedora用のRPMパッケージを提供
• http://repos.fedorapeople.org/repos/openstack/openstack-grizzly/
– Puppetベースのインストーラ「Packstack」を提供
– QAフォーラムを運営（Red Hatの開発者が回答してくれることもあります。）
OpenStackを創る人々
のコミュニティ (RHEL/Fedoraで)OpenStackを
使う人々のコミュニティ
http://openstack.redhat.com

15

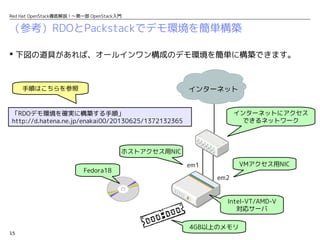

（参考）RDOとPackstackでデモ環境を簡単構築
 下図の道具があれば、オールインワン構成のデモ環境を簡単に構築できます。
em1
em2
Intel-VT/AMD-V
対応サーバ
ホストアクセス用NIC
VMアクセス用NIC
インターネット
インターネットにアクセス
できるネットワーク
Fedora18
4GB以上のメモリ
「RDOデモ環境を確実に構築する手順」
http://d.hatena.ne.jp/enakai00/20130625/1372132365
手順はこちらを参照

16

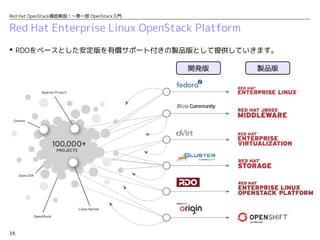

Red Hat Enterprise Linux OpenStack Platform
 RDOをベースとした安定版を有償サポート付きの製品版として提供していきます。
開発版製品版

17

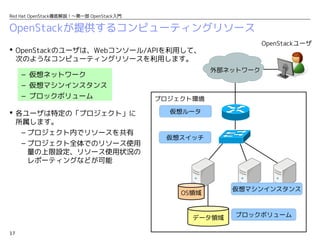

OpenStackが提供するコンピューティングリソース
 OpenStackのユーザは、Webコンソール/APIを利用して、
次のようなコンピューティングリソースを利用します。
– 仮想ネットワーク
– 仮想マシンインスタンス
– ブロックボリューム
データ領域ブロックボリューム
仮想ルータ
仮想スイッチ
外部ネットワーク
プロジェクト環境
OpenStackユーザ
OS領域
 各ユーザは特定の「プロジェクト」に
所属します。
– プロジェクト内でリソースを共有
– プロジェクト全体でのリソース使用
量の上限設定、リソース使用状況の
レポーティングなどが可能
仮想マシンインスタンス

18

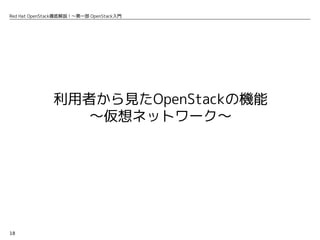

利用者から見たOpenStackの機能
〜仮想ネットワーク〜

19
仮想ネットワーク (1)
 プロジェクトごとに仮想ルータを用意して、その背後にプライベートなネットワーク環境
を構成します。
– ブロードバンドルータで家庭内LANをインターネットに接続するような感覚です。
 仮想スイッチを作成して、ルータに接続します。
– それぞれの仮想スイッチは、プライベートIPの独立したサブネットを持ちます。
 仮想マシンインスタンス起動時は、接続する仮想スイッチを選択します。
– DHCPでプライベートIPアドレスが割り当てられます。
– 同じプロジェクトの仮想マシンインスタンス間は、プライベートIPで通信できます。
仮想スイッチ
192.168.101.0/24
プロジェクトA
専用ルータ
プロジェクトB
専用ルータ
仮想スイッチ
192.168.102.0/24

20

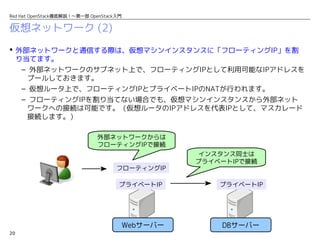

仮想ネットワーク (2)
 外部ネットワークと通信する際は、仮想マシンインスタンスに「フローティングIP」を割
り当てます。
– 外部ネットワークのサブネット上で、フローティングIPとして利用可能なIPアドレスを
プールしておきます。
– 仮想ルータ上で、フローティングIPとプライベートIPのNATが行われます。
– フローティングIPを割り当てない場合でも、仮想マシンインスタンスから外部ネット
ワークへの接続は可能です。（仮想ルータのIPアドレスを代表IPとして、マスカレード
接続します。）
Webサーバー DBサーバー
プライベートIP プライベートIP
フローティングIP
外部ネットワークからは
フローティングIPで接続
インスタンス同士は
プライベートIPで接続

21

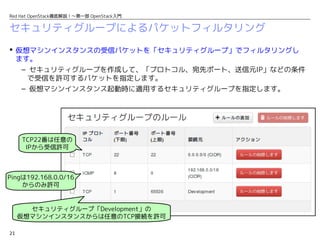

セキュリティグループによるパケットフィルタリング
 仮想マシンインスタンスの受信パケットを「セキュリティグループ」でフィルタリングし
ます。
– セキュリティグループを作成して、「プロトコル、宛先ポート、送信元IP」などの条件
で受信を許可するパケットを指定します。
– 仮想マシンインスタンス起動時に適用するセキュリティグループを指定します。
TCP22番は任意の
IPから受信許可
Pingは192.168.0.0/16
からのみ許可
セキュリティグループ「Development」の
仮想マシンインスタンスからは任意のTCP接続を許可

22
〜仮想マシンインスタンス〜

23

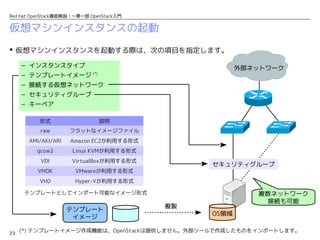

仮想マシンインスタンスの起動
 仮想マシンインスタンスを起動する際は、次の項目を指定します。
– インスタンスタイプ
– テンプレートイメージ (*)
– 接続する仮想ネットワーク
– セキュリティグループ
– キーペア
OS領域
テンプレート
イメージ
複製
複数ネットワーク
接続も可能
セキュリティグループ
形式説明
raw フラットなイメージファイル
AMI/AKI/ARI Amazon EC2が利用する形式
qcow2 Linux KVMが利用する形式
VDI VirtualBoxが利用する形式
VMDK VMwareが利用する形式
VHD Hyper-Vが利用する形式
(*) テンプレートイメージ作成機能は、OpenStackは提供しません。外部ツールで作成したものをインポートします。
テンプレートとしてインポート可能なイメージ形式

24

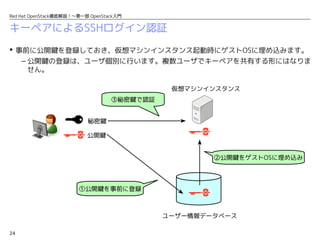

キーペアによるSSHログイン認証
 事前に公開鍵を登録しておき、仮想マシンインスタンス起動時にゲストOSに埋め込みます。
– 公開鍵の登録は、ユーザ個別に行います。複数ユーザでキーペアを共有する形にはなりま
せん。
ユーザー情報データベース
仮想マシンインスタンス
②公開鍵をゲストOSに埋め込み
秘密鍵
公開鍵
①公開鍵を事前に登録
③秘密鍵で認証

25

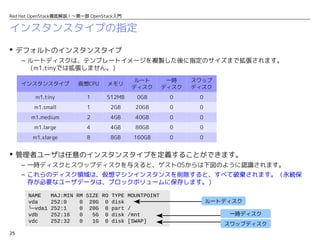

インスタンスタイプの指定
 デフォルトのインスタンスタイプ
– ルートディスクは、テンプレートイメージを複製した後に指定のサイズまで拡張されます。
（m1.tinyでは拡張しません。）
 管理者ユーザは任意のインスタンスタイプを定義することができます。
– 一時ディスクとスワップディスクを与えると、ゲストOSからは下図のように認識されます。
– これらのディスク領域は、仮想マシンインスタンスを削除すると、すべて破棄されます。（永続保
存が必要なユーザデータは、ブロックボリュームに保存します。）
インスタンスタイプ仮想CPU メモリ
ルート
ディスク
一時
ディスク
スワップ
ディスク
m1.tiny 1 512MB 0GB 0 0
m1.small 1 2GB 20GB 0 0
m1.medium 2 4GB 40GB 0 0
m1.large 4 4GB 80GB 0 0
m1.xlarge 8 8GB 160GB 0 0
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
vda 252:0 0 20G 0 disk
└─vda1 252:1 0 20G 0 part /
vdb 252:16 0 5G 0 disk /mnt
vdc 252:32 0 1G 0 disk [SWAP]
スワップディスク
ルートディスク
一時ディスク

26
仮想マシンインスタンスの「スナップショット」
 仮想マシンインスタンスの「スナップショット」により、ルートディスクを複製して保存す
ることができます。
OS領域
テンプレートイメージ
テンプレートイメージから
仮想マシンインスタンス起動
インスタンスの
スナップショット
OS領域
ルートディスクを複製して
スナップショットを作成
スナップショットから
仮想マシンインスタンス起動

27

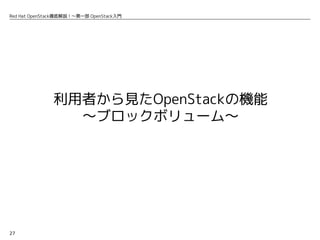

〜ブロックボリューム〜

28

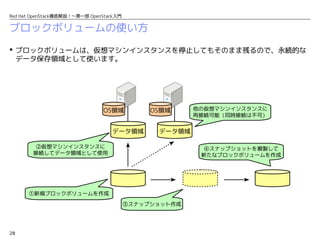

ブロックボリュームの使い方
 ブロックボリュームは、仮想マシンインスタンスを停止してもそのまま残るので、永続的な
データ保存領域として使います。
データ領域
③スナップショット作成
④スナップショットを複製して
新たなブロックボリュームを作成
②仮想マシンインスタンスに
接続してデータ領域として使用
データ領域
他の仮想マシンインスタンスに
再接続可能（同時接続は不可）
①新規ブロックボリュームを作成
OS領域 OS領域

29

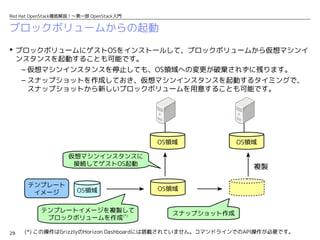

ブロックボリュームからの起動
 ブロックボリュームにゲストOSをインストールして、ブロックボリュームから仮想マシンイ
ンスタンスを起動することも可能です。
– 仮想マシンインスタンスを停止しても、OS領域への変更が破棄されずに残ります。
– スナップショットを作成しておき、仮想マシンインスタンスを起動するタイミングで、
スナップショットから新しいブロックボリュームを用意することも可能です。
OS領域
仮想マシンインスタンスに
接続してゲストOS起動
テンプレートイメージを複製して
ブロックボリュームを作成(*)
OS領域
テンプレート
イメージ
OS領域
スナップショット作成
OS領域
複製
(*) この操作はGrizzlyのHorizon Dashboardには搭載されていません。コマンドラインでのAPI操作が必要です。

30

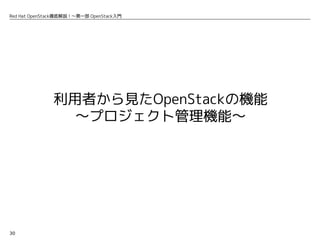

〜プロジェクト管理機能〜

31
新規プロジェクト/ユーザの作成

32

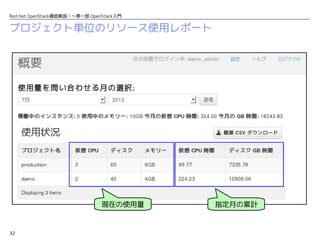

プロジェクト単位のリソース使用レポート
現在の使用量指定月の累計

33

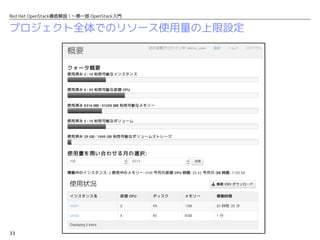

プロジェクト全体でのリソース使用量の上限設定

34

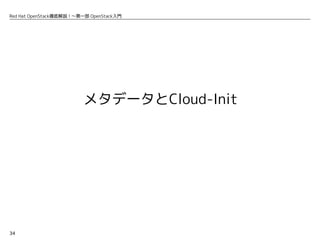

メタデータとCloud-Init

35

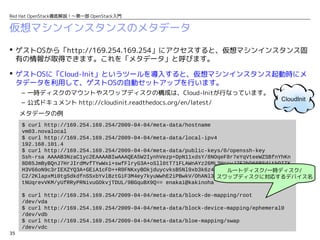

仮想マシンインスタンスのメタデータ
 ゲストOSから「http://169.254.169.254」にアクセスすると、仮想マシンインスタンス固
有の情報が取得できます。これを「メタデータ」と呼びます。
 ゲストOSに「Cloud-Init」というツールを導入すると、仮想マシンインスタンス起動時にメ
タデータを利用して、ゲストOSの自動セットアップを行います。
– 一時ディスクのマウントやスワップディスクの構成は、Cloud-Initが行なっています。
– 公式ドキュメント http://cloudinit.readthedocs.org/en/latest/
$ curl http://169.254.169.254/2009-04-04/meta-data/hostname
vm03.novalocal
$ curl http://169.254.169.254/2009-04-04/meta-data/local-ipv4
192.168.101.4
$ curl http://169.254.169.254/2009-04-04/meta-data/public-keys/0/openssh-key
Ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA5W2IynhVezp+DpN11xdsY/8NOqeF8r7eYqVteeWZSBfnYhKn
8D85JmByBQnJ7HrJIrdMvfTYwWxi+swfFlryG3A+oSll0tT71FLAWnAYz26ML3HccyJ7E2bD66BSditbDITK
H3V66oN9c3rIEXZYQ3A+GEiA1cFD++R0FNKxyBOkjduycvksB5Nl9xb3k6z4uoZ7JQD5J14qnooM55Blmn2C
C2/2KlapxMi0tgSdkdfnSSxbYvlBztGiF3M4ey7kyuWwhE2iPBwkV/OhANl3nwHidcNdBrAGC3u78aTtUEwZ
tNUqrevVKM/yUfRRyPRNivuGOkvjTDUL/9BGquBX9Q== enakai@kakinoha
$ curl http://169.254.169.254/2009-04-04/meta-data/block-de-mapping/root
/dev/vda
$ curl http://169.254.169.254/2009-04-04/meta-data/block-device-mapping/ephemeral0
/dev/vdb
$ curl http://169.254.169.254/2009-04-04/meta-data/bloe-mapping/swap
/dev/vdc
メタデータの例
ルートディスク/一時ディスク/
スワップディスクに対応するデバイス名

36

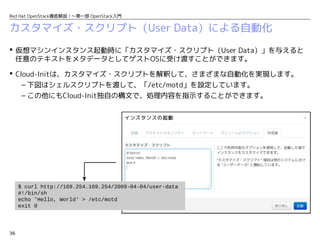

カスタマイズ・スクリプト（User Data）による自動化
 仮想マシンインスタンス起動時に「カスタマイズ・スクリプト（User Data）」を与えると
任意のテキストをメタデータとしてゲストOSに受け渡すことができます。
 Cloud-Initは、カスタマイズ・スクリプトを解釈して、さまざまな自動化を実現します。
– 下図はシェルスクリプトを渡して、「/etc/motd」を設定しています。
– この他にもCloud-Init独自の構文で、処理内容を指示することができます。
$ curl http://169.254.169.254/2009-04-04/user-data
#!/bin/sh
echo 'Hello, World' > /etc/motd
exit 0
