Apache CloudStack 4.0 インストール(ver0.5)

オープンクラウド
実証実験タスクフォース
CloudStack 4.0
インストール (ver0.5)

⼀一般社団法⼈人クラウド利利⽤用促進機構
荒井康宏

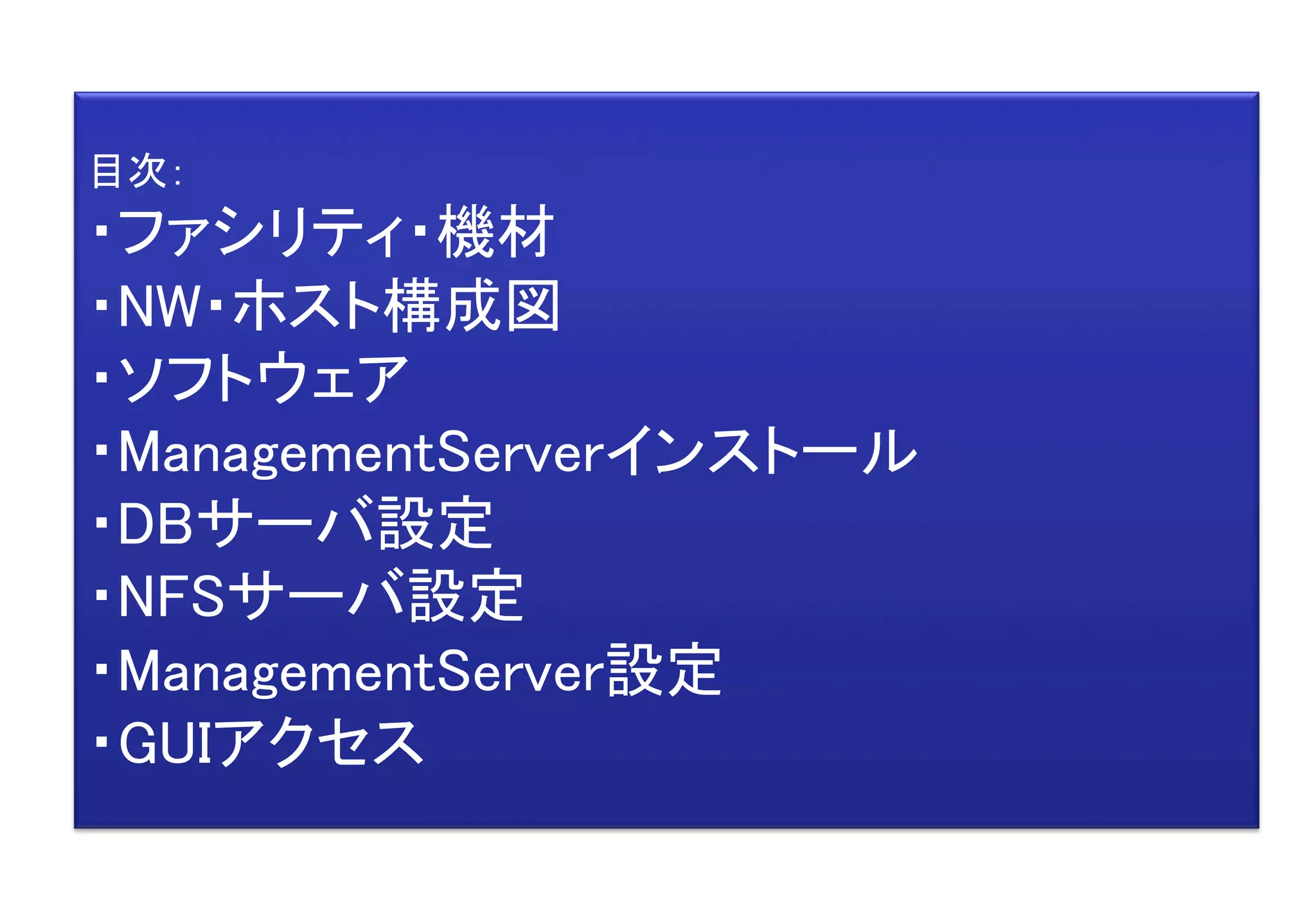

目次： 
・ファシリティ・機材 
・NW・ホスト構成図 
・ソフトウェア 
・ManagementServerインストール 
・DBサーバ設定 
・NFSサーバ設定 
・ManagementServer設定 
・GUIアクセス

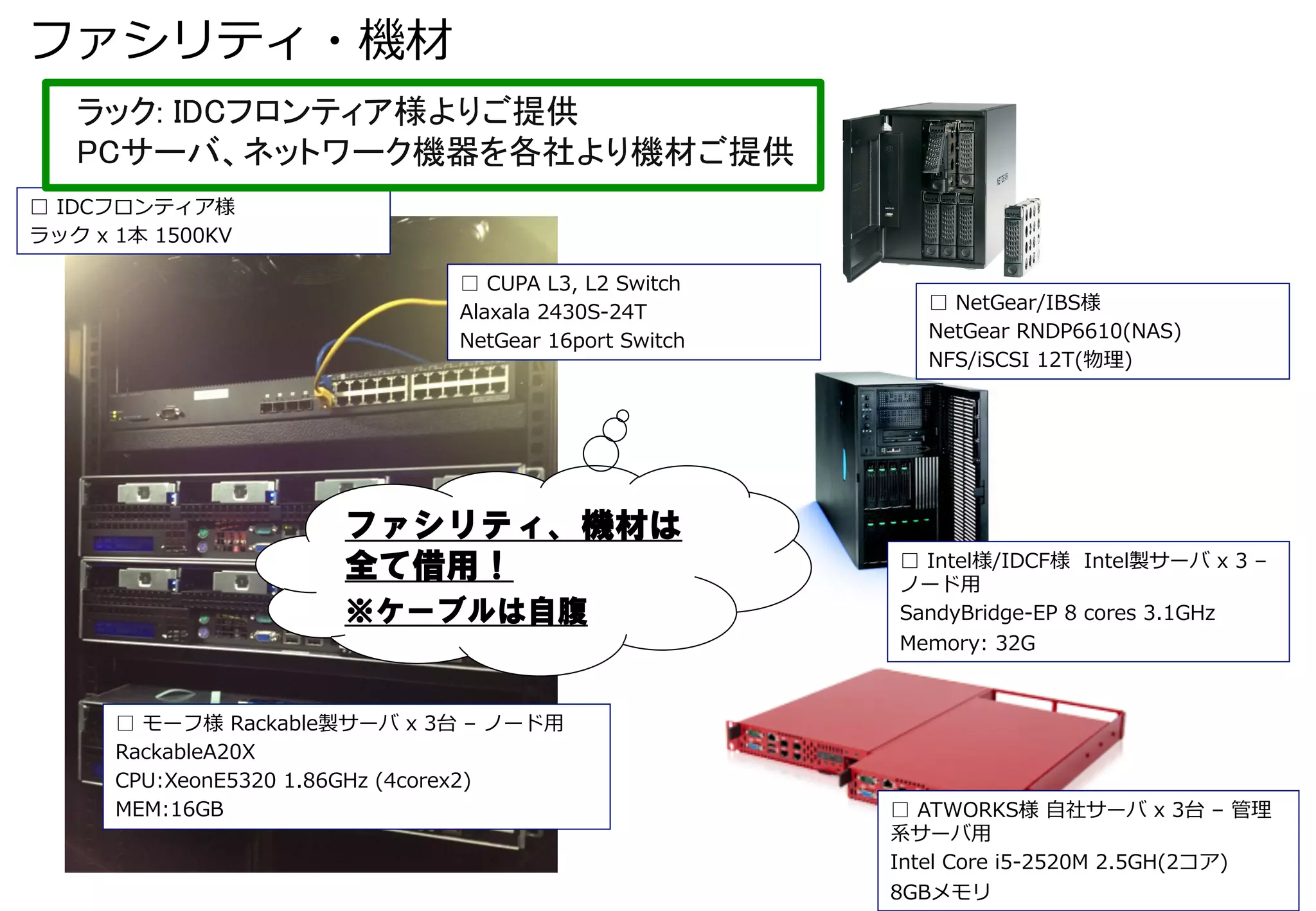

ファシリティ・機材
ラック: IDCフロンティア様よりご提供 
PCサーバ、ネットワーク機器を各社より機材ご提供
□ IDCフロンティア様
ラック x 1本 1500KV

□ CUPA L3, L2 Switch
Alaxala 2430S-‐‑‒24T □ NetGear/IBS様
NetGear 16port Switch NetGear RNDP6610(NAS)
NFS/iSCSI 12T(物理理)

ファシリティ、機材は
全て借用！ □ Intel様/IDCF様 Intel製サーバ x 3 –
ノード⽤用
※ケーブルは自腹 SandyBridge-‐‑‒EP 8 cores 3.1GHz
Memory: 32G

□ モーフ様 Rackable製サーバ x 3台 – ノード⽤用
RackableA20X
CPU:XeonE5320 1.86GHz (4corex2)
MEM:16GB □ ATWORKS様⾃自社サーバ x 3台 – 管理理
系サーバ⽤用
Intel Core i5-‐‑‒2520M 2.5GH(2コア)
8GBメモリ

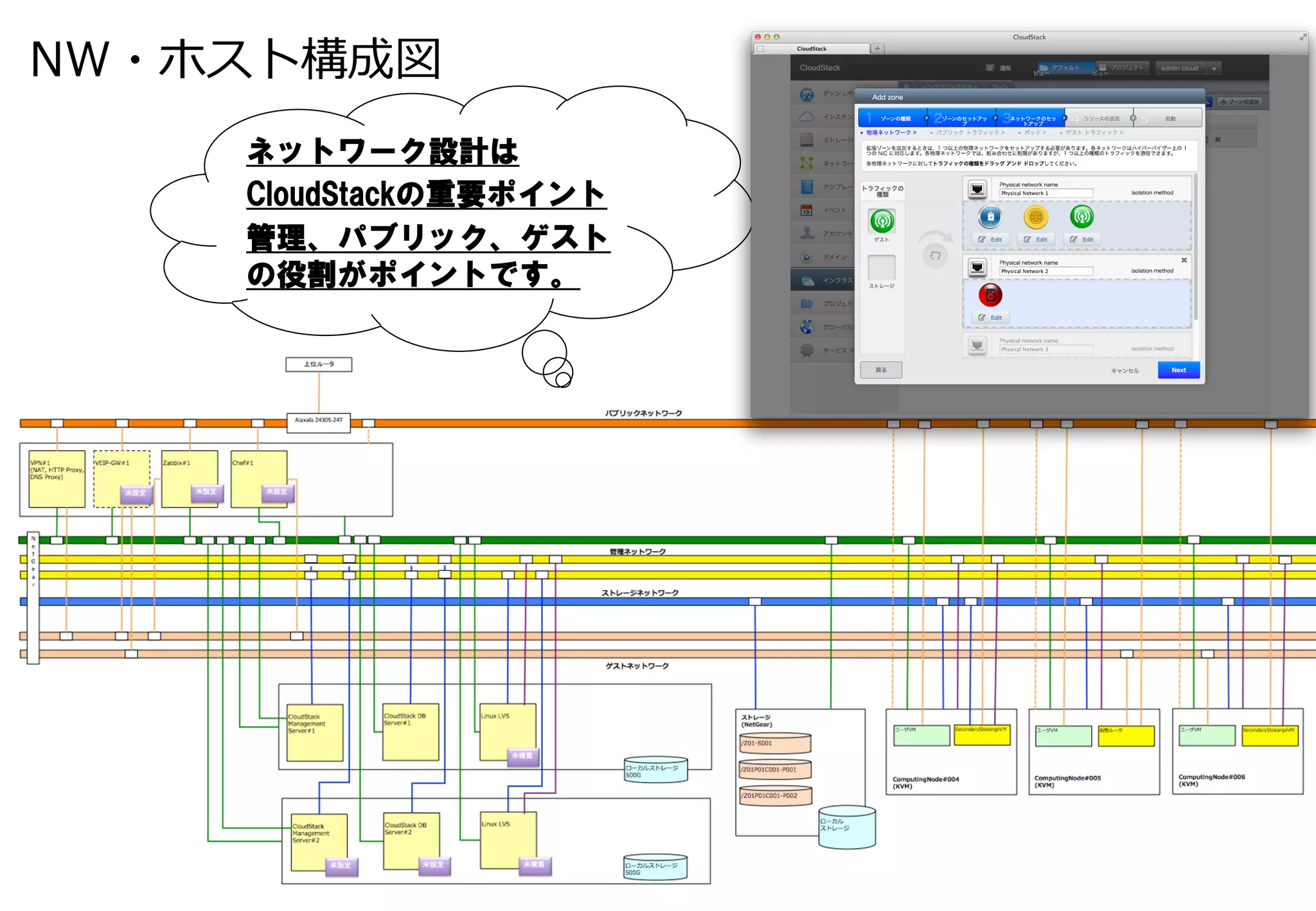

NW・ホスト構成図
ネットワーク設計は
CloudStackの重要ポイント
管理、パブリック、ゲスト
の役割がポイントです。

4

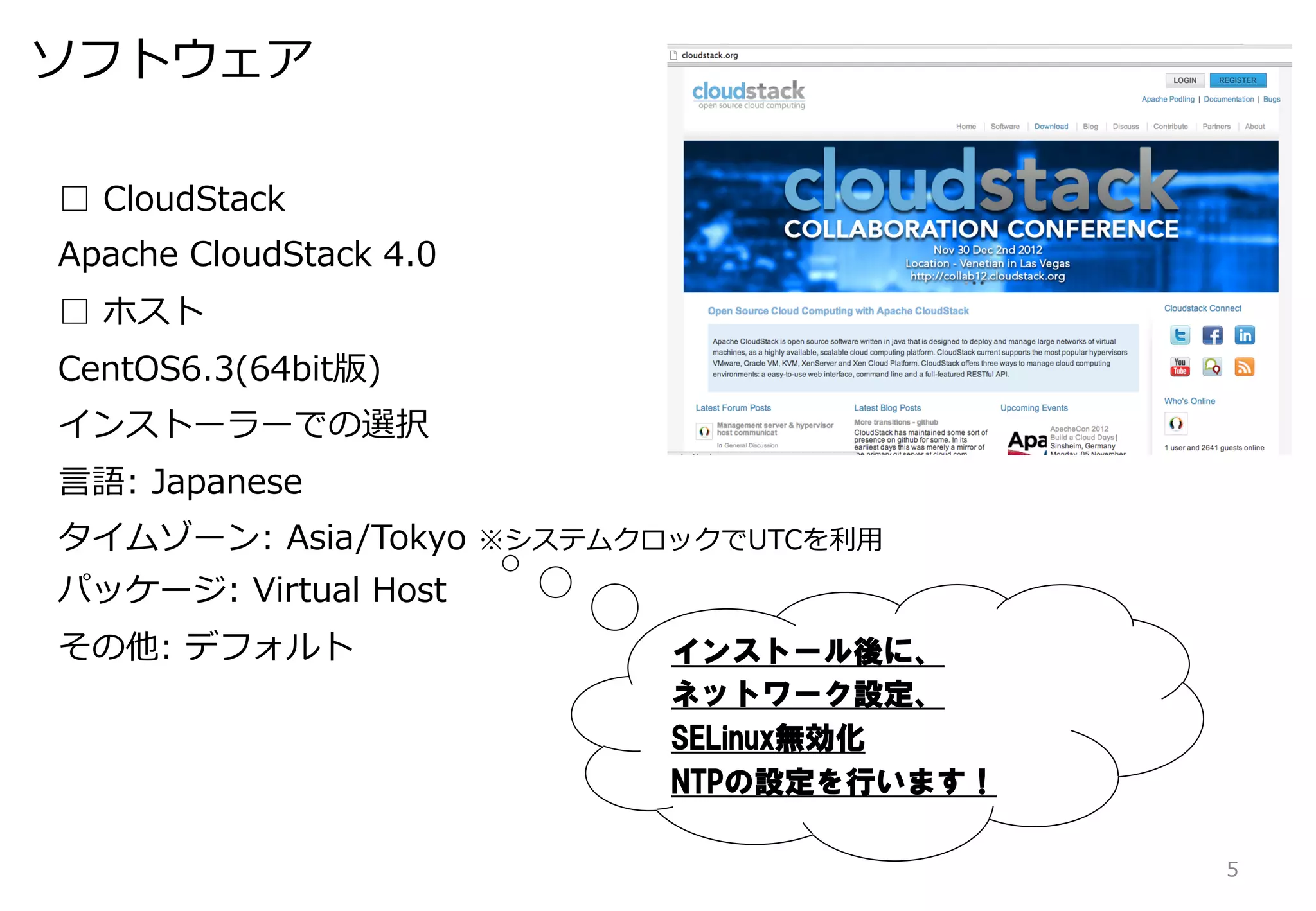

ソフトウェア

□ CloudStack
Apache CloudStack 4.0
□ ホスト
CentOS6.3(64bit版)
インストーラーでの選択
⾔言語: Japanese
タイムゾーン: Asia/Tokyo ※システムクロックでUTCを利利⽤用
パッケージ: Virtual Host
その他: デフォルトインストール後に、
ネットワーク設定、
SELinux無効化
NTPの設定を行います！

5

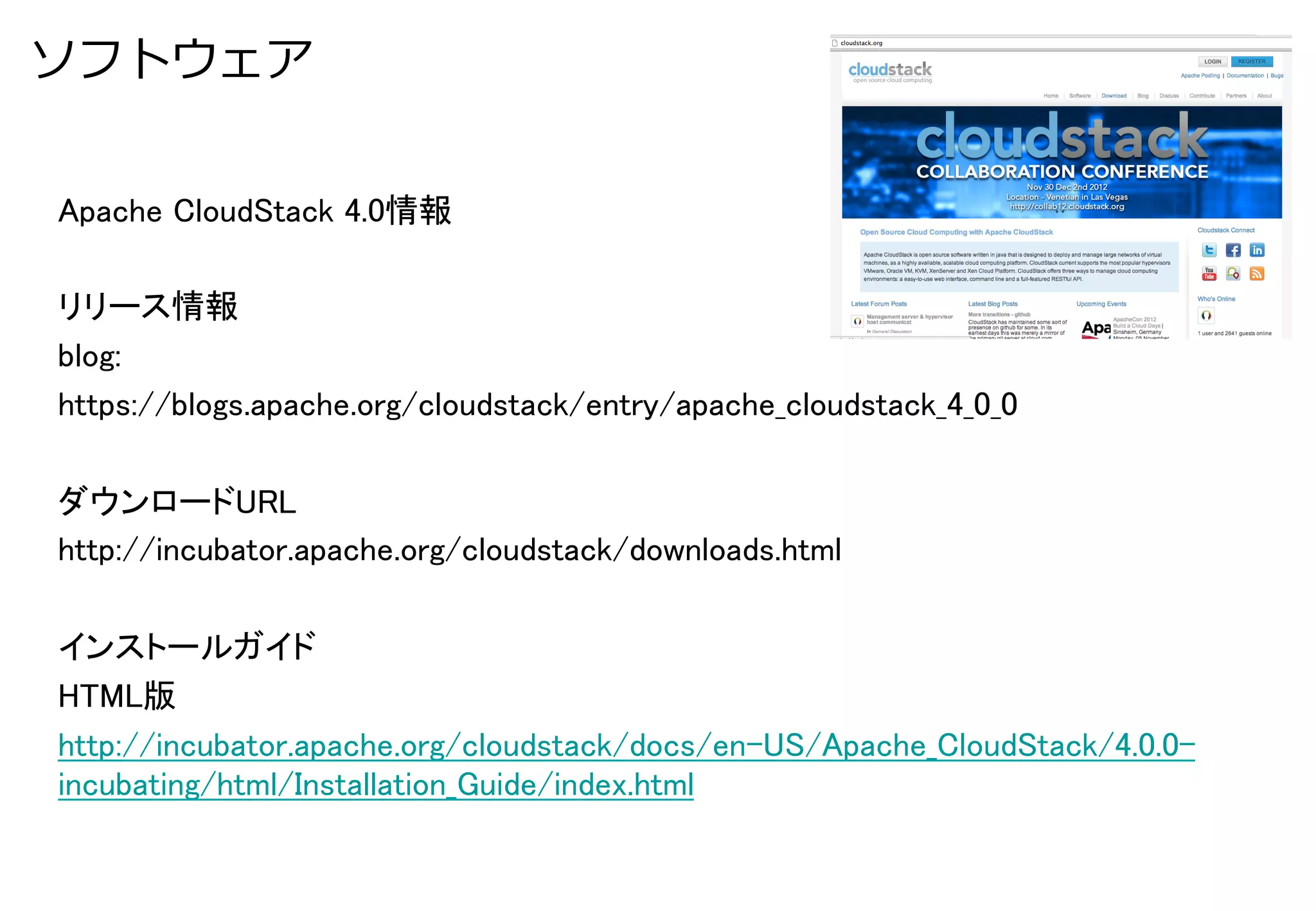

ソフトウェア

Apache CloudStack 4.0情報

リリース情報
blog:
https://blogs.apache.org/cloudstack/entry/apache_cloudstack_4_0_0

ダウンロードURL
http://incubator.apache.org/cloudstack/downloads.html

インストールガイド
HTML版
http://incubator.apache.org/cloudstack/docs/en-US/Apache_CloudStack/4.0.0-
incubating/html/Installation_Guide/index.html

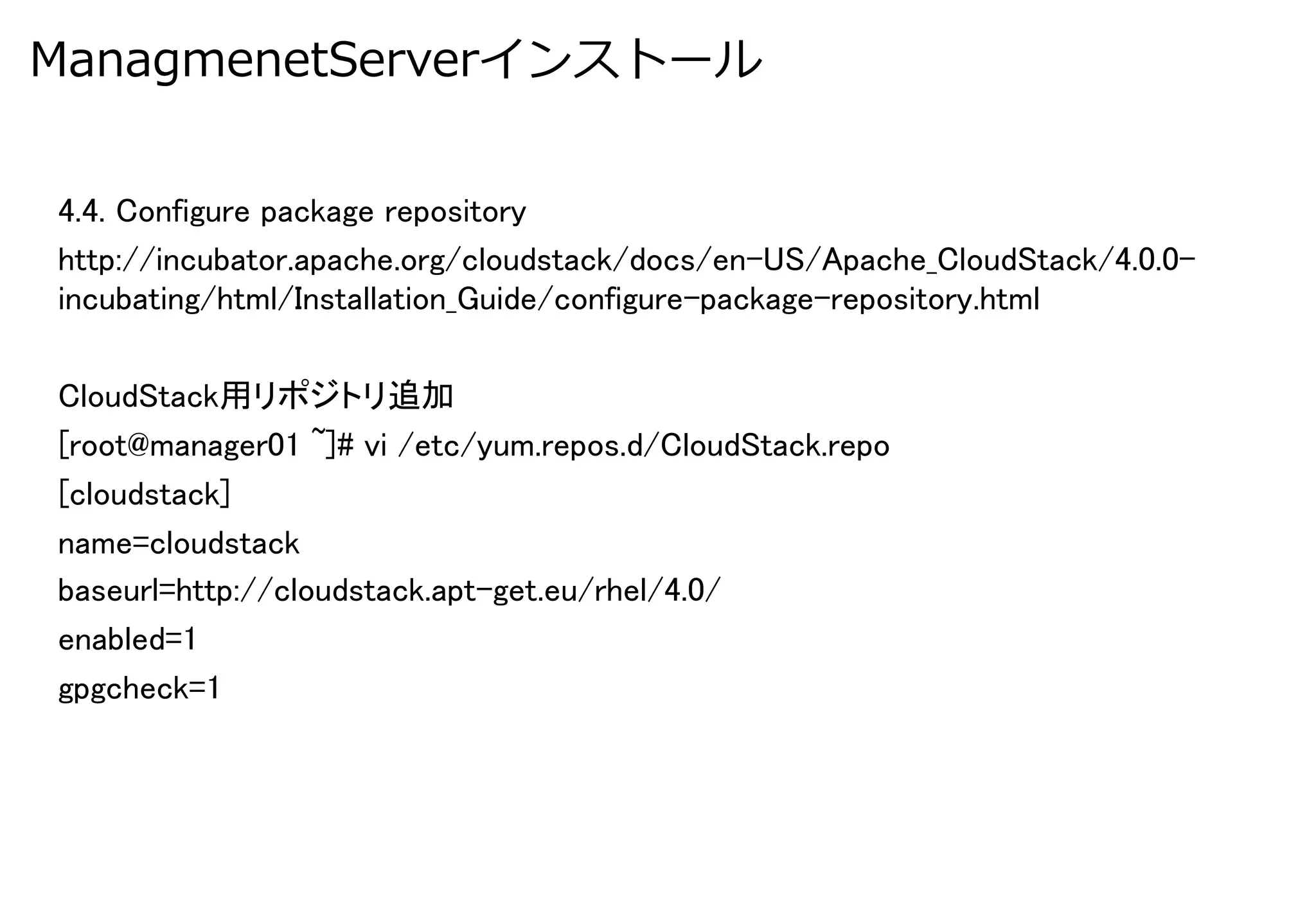

ManagmenetServerインストール

4.4. Configure package repository
http://incubator.apache.org/cloudstack/docs/en-US/Apache_CloudStack/4.0.0-
incubating/html/Installation_Guide/configure-package-repository.html

CloudStack用リポジトリ追加
[root@manager01 ~]# vi /etc/yum.repos.d/CloudStack.repo
[cloudstack]
name=cloudstack
baseurl=http://cloudstack.apt-get.eu/rhel/4.0/
enabled=1
gpgcheck=1

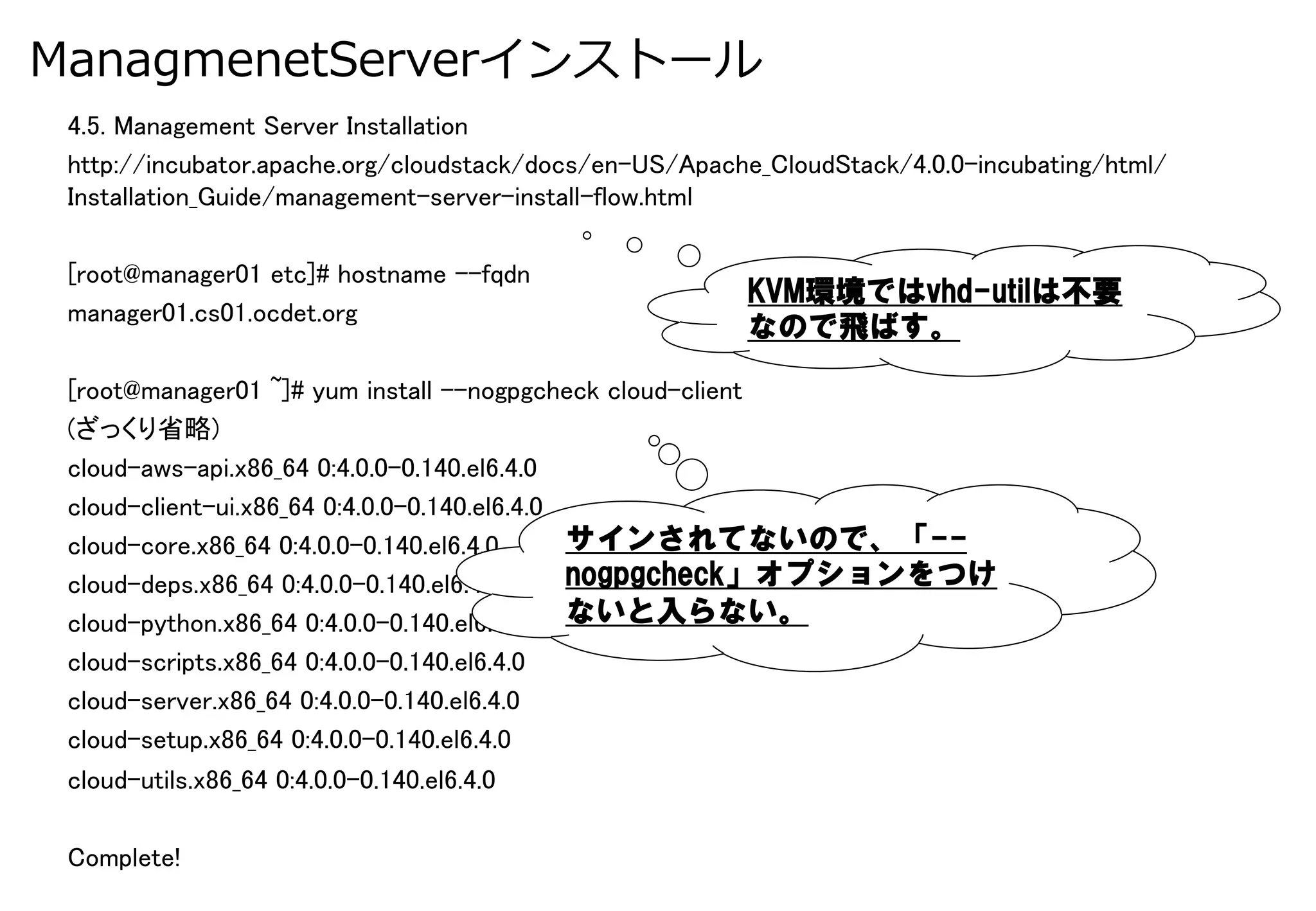

4.5. Management Server Installation
http://incubator.apache.org/cloudstack/docs/en-US/Apache_CloudStack/4.0.0-incubating/html/
Installation_Guide/management-server-install-flow.html

[root@manager01 etc]# hostname --fqdn
KVM環境ではvhd-utilは不要
manager01.cs01.ocdet.org
なので飛ばす。

[root@manager01 ~]# yum install --nogpgcheck cloud-client
(ざっくり省略)
cloud-aws-api.x86_64 0:4.0.0-0.140.el6.4.0
cloud-client-ui.x86_64 0:4.0.0-0.140.el6.4.0
cloud-core.x86_64 0:4.0.0-0.140.el6.4.0 サインされてないので、「--
cloud-deps.x86_64 0:4.0.0-0.140.el6.4.0 nogpgcheck」オプションをつけ

cloud-python.x86_64 0:4.0.0-0.140.el6.4.0 ないと入らない。
cloud-scripts.x86_64 0:4.0.0-0.140.el6.4.0
cloud-server.x86_64 0:4.0.0-0.140.el6.4.0
cloud-setup.x86_64 0:4.0.0-0.140.el6.4.0
cloud-utils.x86_64 0:4.0.0-0.140.el6.4.0

Complete!

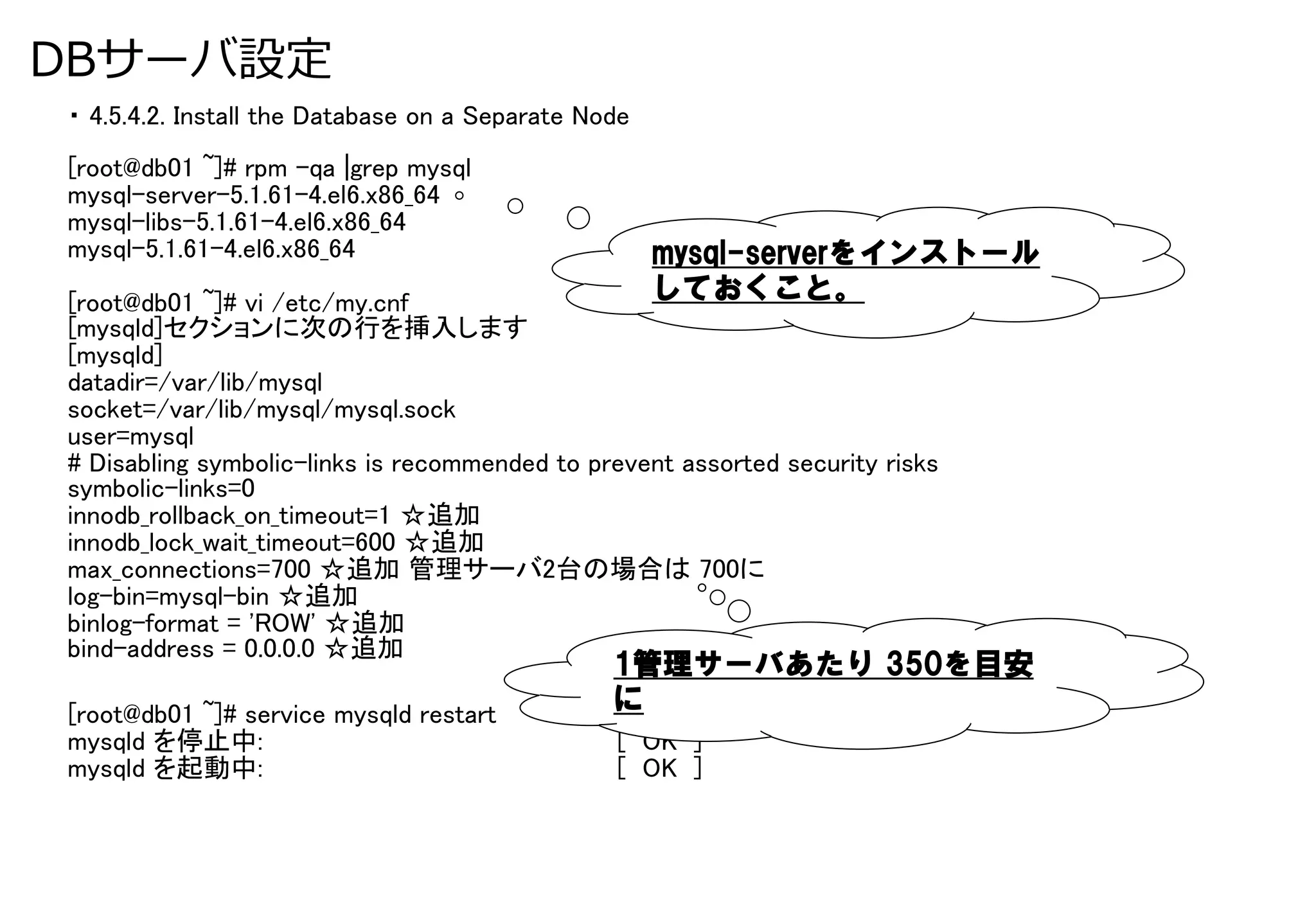

DBサーバ設定
・ 4.5.4.2. Install the Database on a Separate Node

[root@db01 ~]# rpm -qa |grep mysql
mysql-server-5.1.61-4.el6.x86_64
mysql-libs-5.1.61-4.el6.x86_64
mysql-5.1.61-4.el6.x86_64
mysql-serverをインストール
[root@db01 ~]# vi /etc/my.cnf
しておくこと。
[mysqld]セクションに次の行を挿入します
[mysqld]
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
user=mysql
# Disabling symbolic-links is recommended to prevent assorted security risks
symbolic-links=0
innodb_rollback_on_timeout=1 ☆追加
innodb_lock_wait_timeout=600 ☆追加
max_connections=700 ☆追加管理サーバ2台の場合は 700に
log-bin=mysql-bin ☆追加
binlog-format = 'ROW' ☆追加
bind-address = 0.0.0.0 ☆追加
1管理サーバあたり 350を目安
[root@db01 ~]# service mysqld restart
に
mysqld を停止中: [ OK ]
mysqld を起動中: [ OK ]

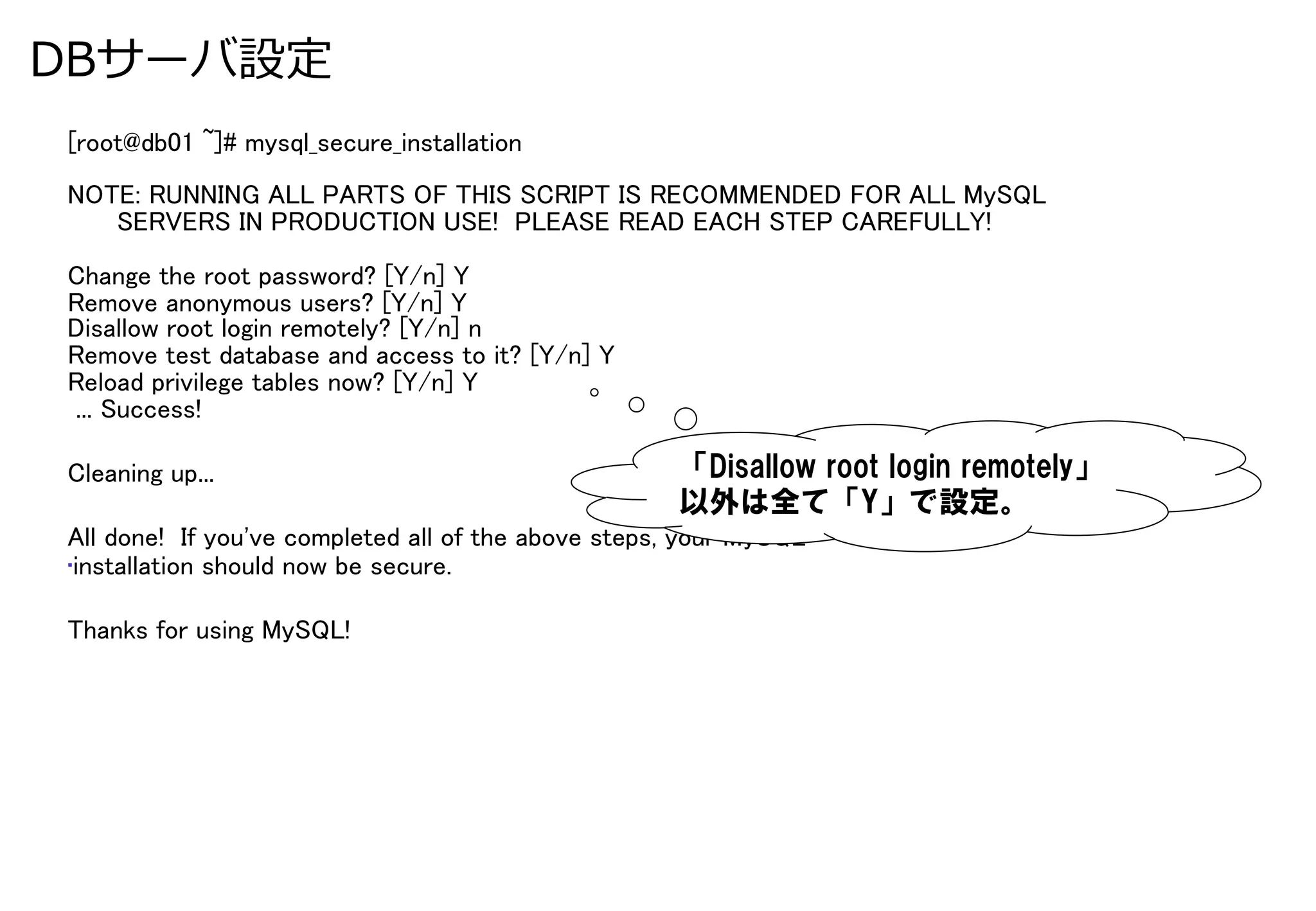

DBサーバ設定
[root@db01 ~]# mysql_secure_installation
NOTE: RUNNING ALL PARTS OF THIS SCRIPT IS RECOMMENDED FOR ALL MySQL
SERVERS IN PRODUCTION USE! PLEASE READ EACH STEP CAREFULLY!

Change the root password? [Y/n] Y
Remove anonymous users? [Y/n] Y
Disallow root login remotely? [Y/n] n
Remove test database and access to it? [Y/n] Y
Reload privilege tables now? [Y/n] Y
... Success!

Cleaning up...
「Disallow root login remotely」
以外は全て「Y」で設定。
All done! If you've completed all of the above steps, your MySQL
• installation should now be secure.

Thanks for using MySQL!

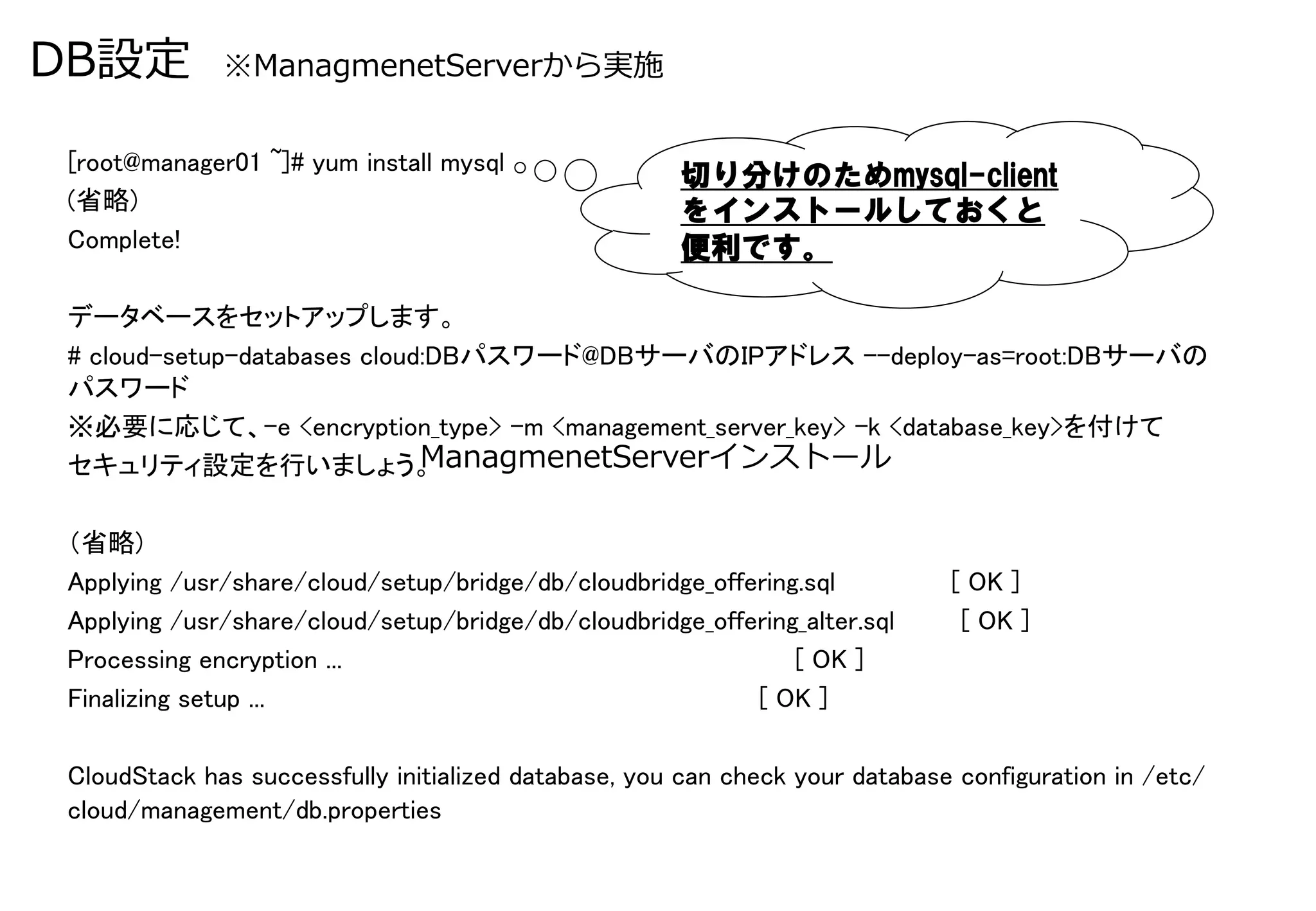

DB設定 ※ManagmenetServerから実施

[root@manager01 ~]# yum install mysql
切り分けのためmysql-client
(省略)
をインストールしておくと
Complete!
便利です。

データベースをセットアップします。
# cloud-setup-databases cloud:DBパスワード@DBサーバのIPアドレス --deploy-as=root:DBサーバの
パスワード
※必要に応じて、-e <encryption_type> -m <management_server_key> -k <database_key>を付けて
セキュリティ設定を行いましょう。

（省略)
Applying /usr/share/cloud/setup/bridge/db/cloudbridge_offering.sql [ OK ]
Applying /usr/share/cloud/setup/bridge/db/cloudbridge_offering_alter.sql [ OK ]
Processing encryption ... [ OK ]
Finalizing setup ... [ OK ]

CloudStack has successfully initialized database, you can check your database configuration in /etc/
cloud/management/db.properties

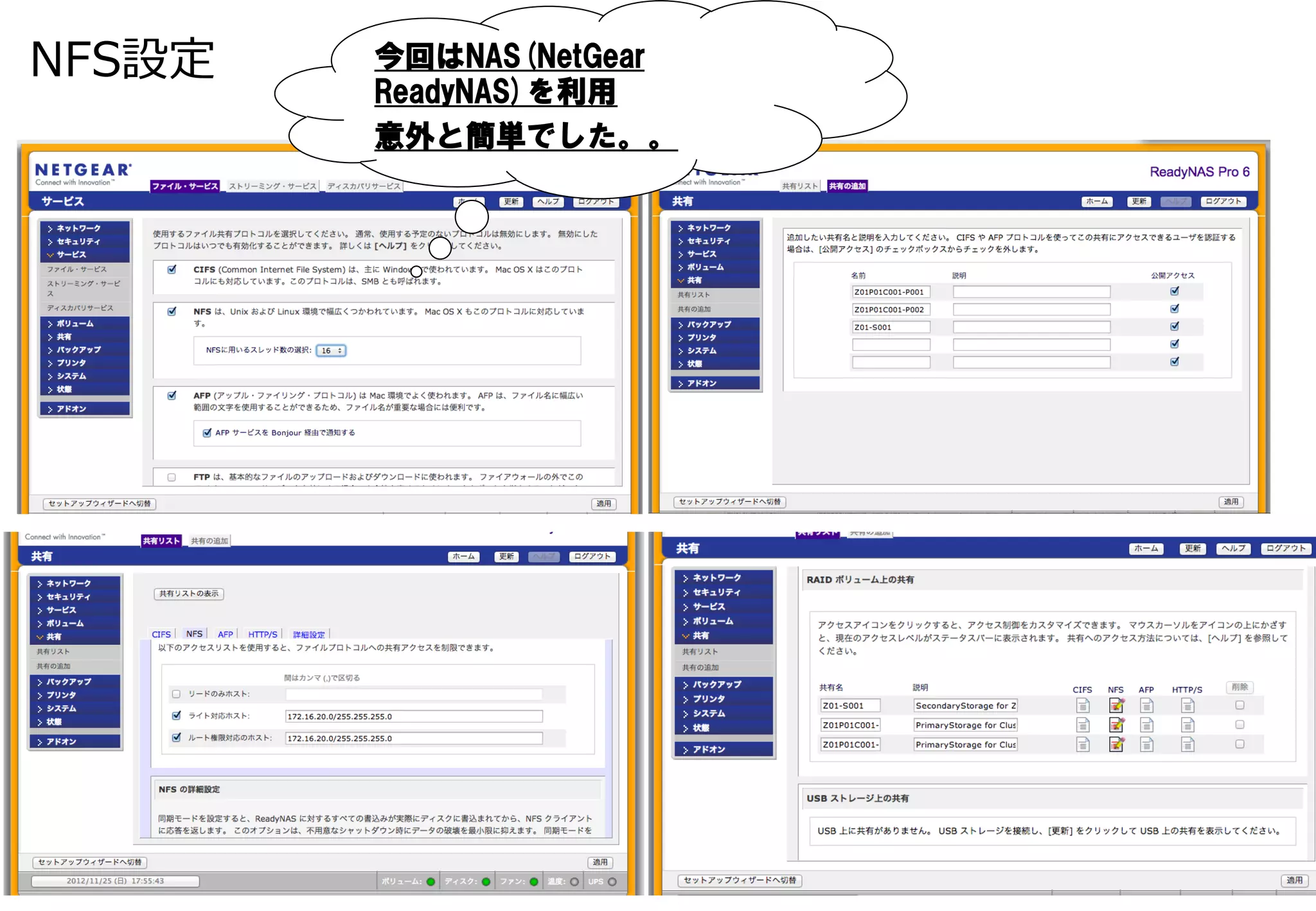

NFS設定今回はNAS(NetGear
ReadyNAS)を利用
意外と簡単でした。。

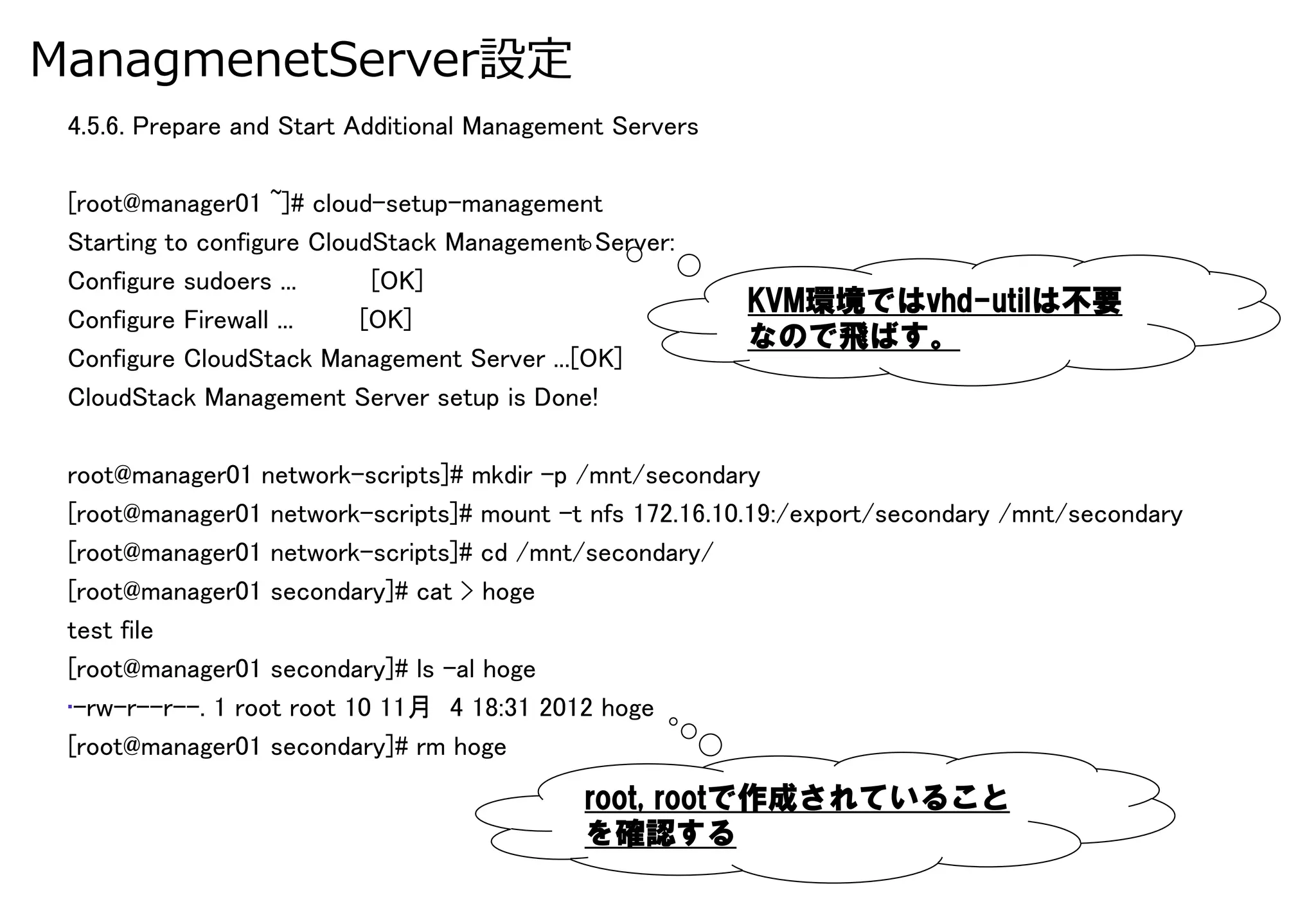

ManagmenetServer設定
4.5.6. Prepare and Start Additional Management Servers

[root@manager01 ~]# cloud-setup-management
Starting to configure CloudStack Management Server:
Configure sudoers ... [OK]
KVM環境ではvhd-utilは不要
Configure Firewall ... [OK]
なので飛ばす。
Configure CloudStack Management Server ...[OK]
CloudStack Management Server setup is Done!

root@manager01 network-scripts]# mkdir -p /mnt/secondary
[root@manager01 network-scripts]# mount -t nfs 172.16.10.19:/export/secondary /mnt/secondary
[root@manager01 network-scripts]# cd /mnt/secondary/
[root@manager01 secondary]# cat > hoge
test file
[root@manager01 secondary]# ls -al hoge
• -rw-r--r--. 1 root root 10 11月 4 18:31 2012 hoge
[root@manager01 secondary]# rm hoge
root, rootで作成されていること
を確認する

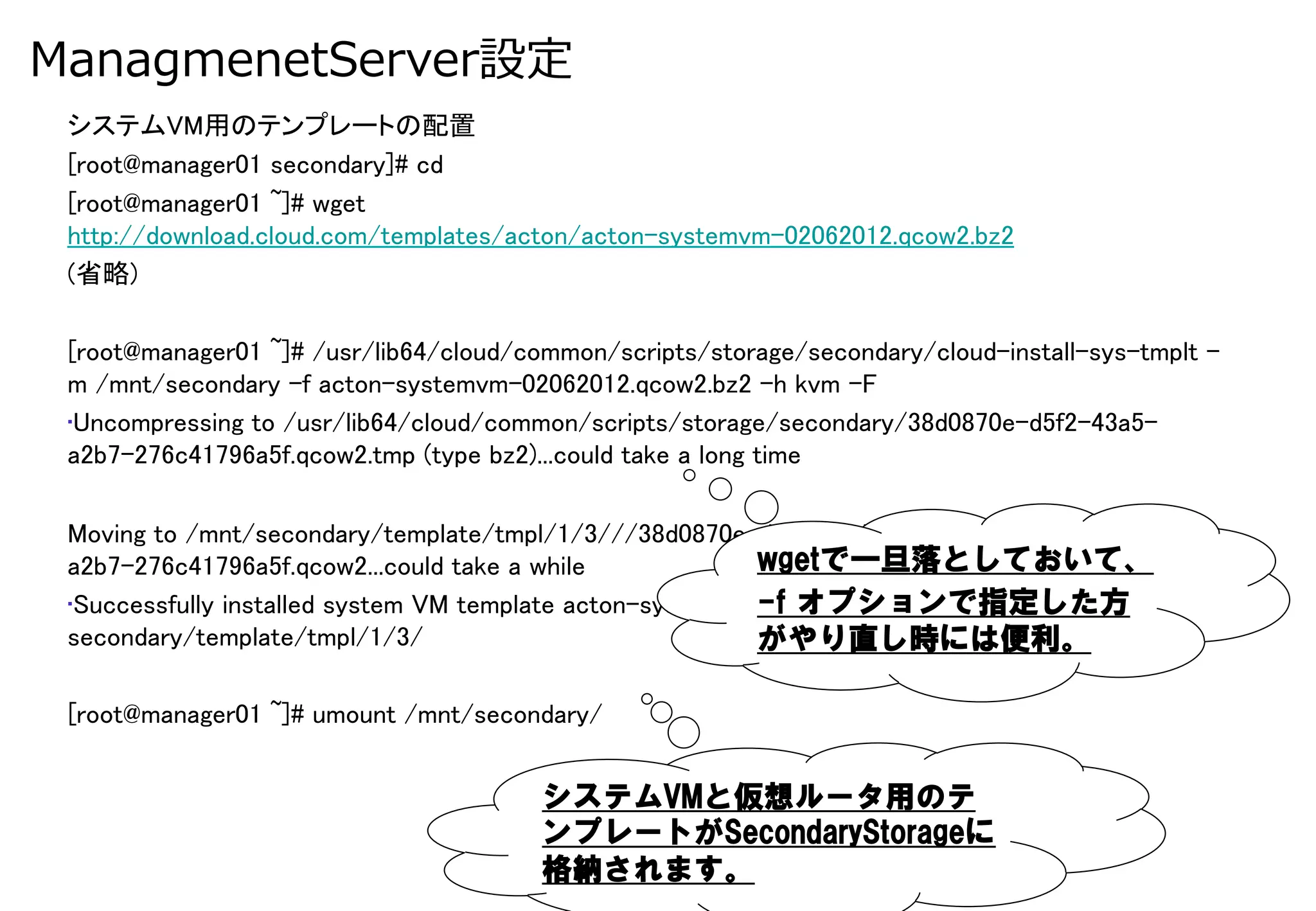

ManagmenetServer設定
システムVM用のテンプレートの配置
[root@manager01 secondary]# cd
[root@manager01 ~]# wget
http://download.cloud.com/templates/acton/acton-systemvm-02062012.qcow2.bz2
(省略)

[root@manager01 ~]# /usr/lib64/cloud/common/scripts/storage/secondary/cloud-install-sys-tmplt -
m /mnt/secondary -f acton-systemvm-02062012.qcow2.bz2 -h kvm -F
• Uncompressing to /usr/lib64/cloud/common/scripts/storage/secondary/38d0870e-d5f2-43a5-
a2b7-276c41796a5f.qcow2.tmp (type bz2)...could take a long time

Moving to /mnt/secondary/template/tmpl/1/3///38d0870e-d5f2-43a5-
a2b7-276c41796a5f.qcow2...could take a while
wgetで一旦落としておいて、
-f オプションで指定した方
• Successfully installed system VM template acton-systemvm-02062012.qcow2.bz2 to /mnt/
secondary/template/tmpl/1/3/
がやり直し時には便利。

[root@manager01 ~]# umount /mnt/secondary/

システムVMと仮想ルータ用のテ
ンプレートがSecondaryStorageに
格納されます。

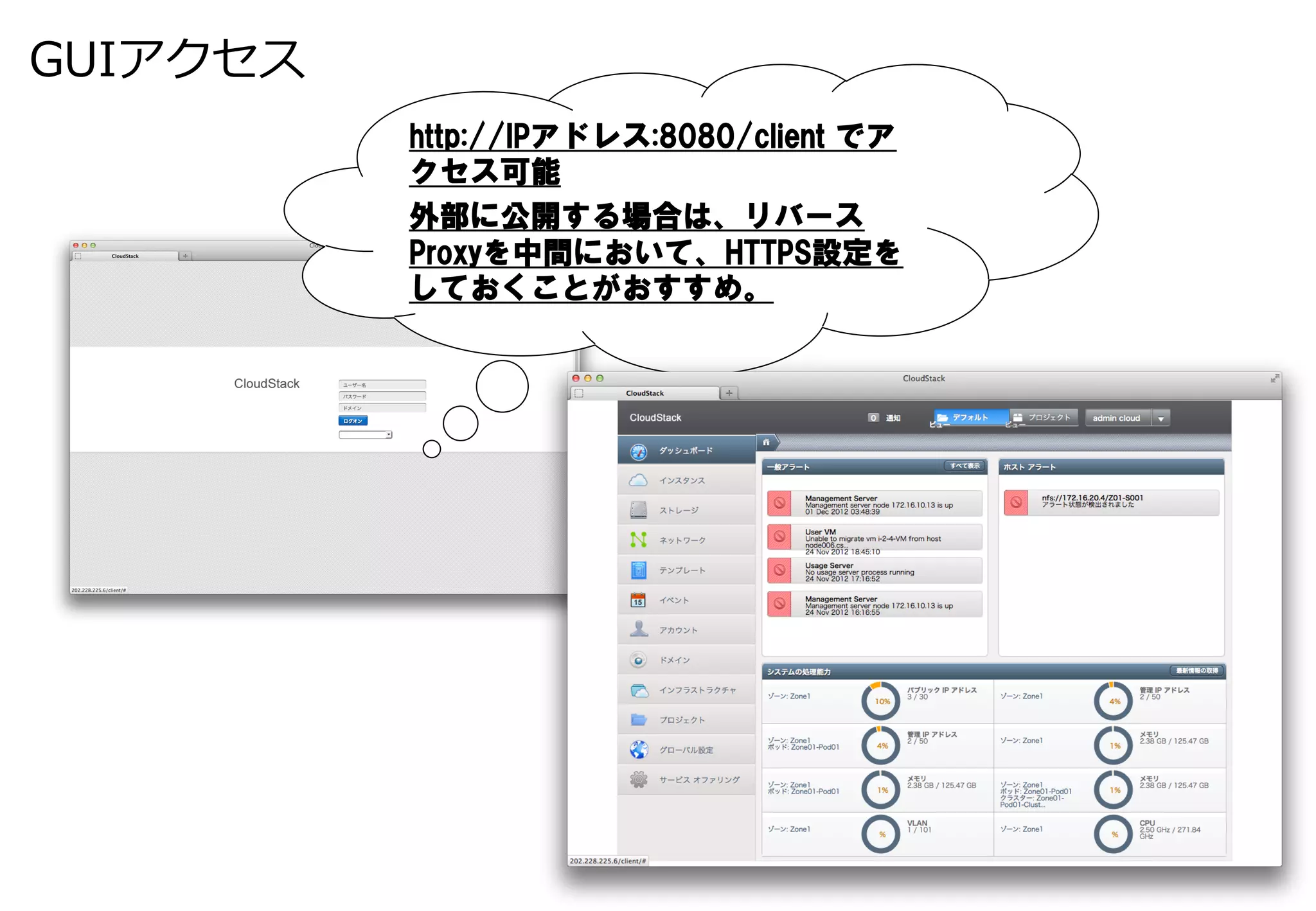

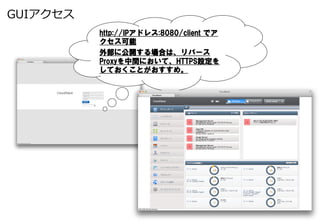

GUIアクセス
http://IPアドレス:8080/client でア
クセス可能
外部に公開する場合は、リバース
Proxyを中間において、HTTPS設定を
しておくことがおすすめ。

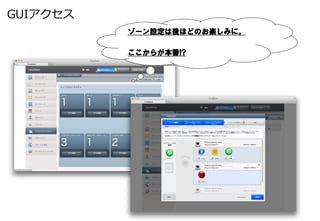

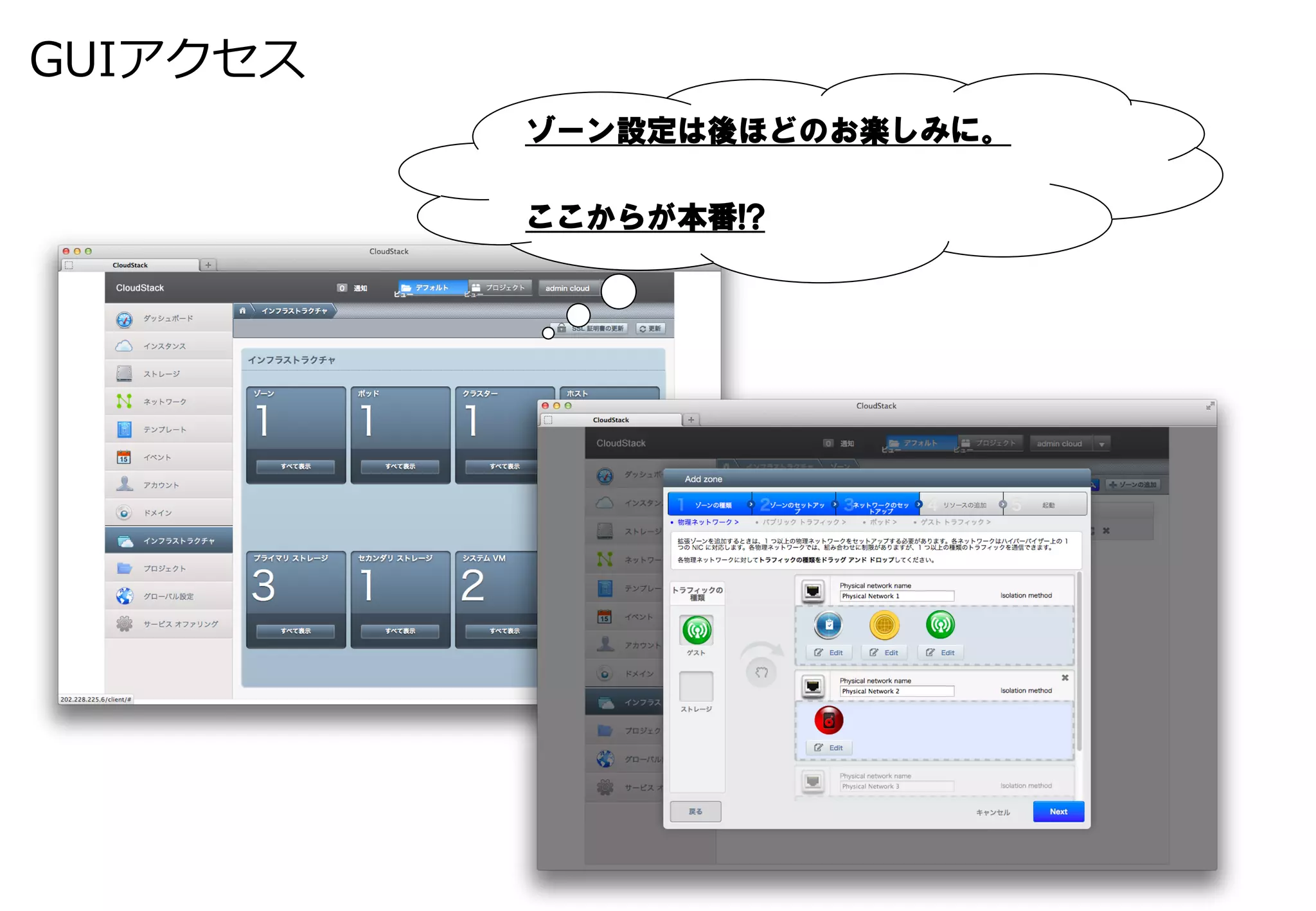

GUIアクセス
ゾーン設定は後ほどのお楽しみに。

ここからが本番!?

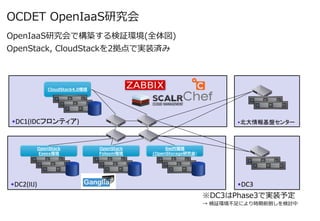

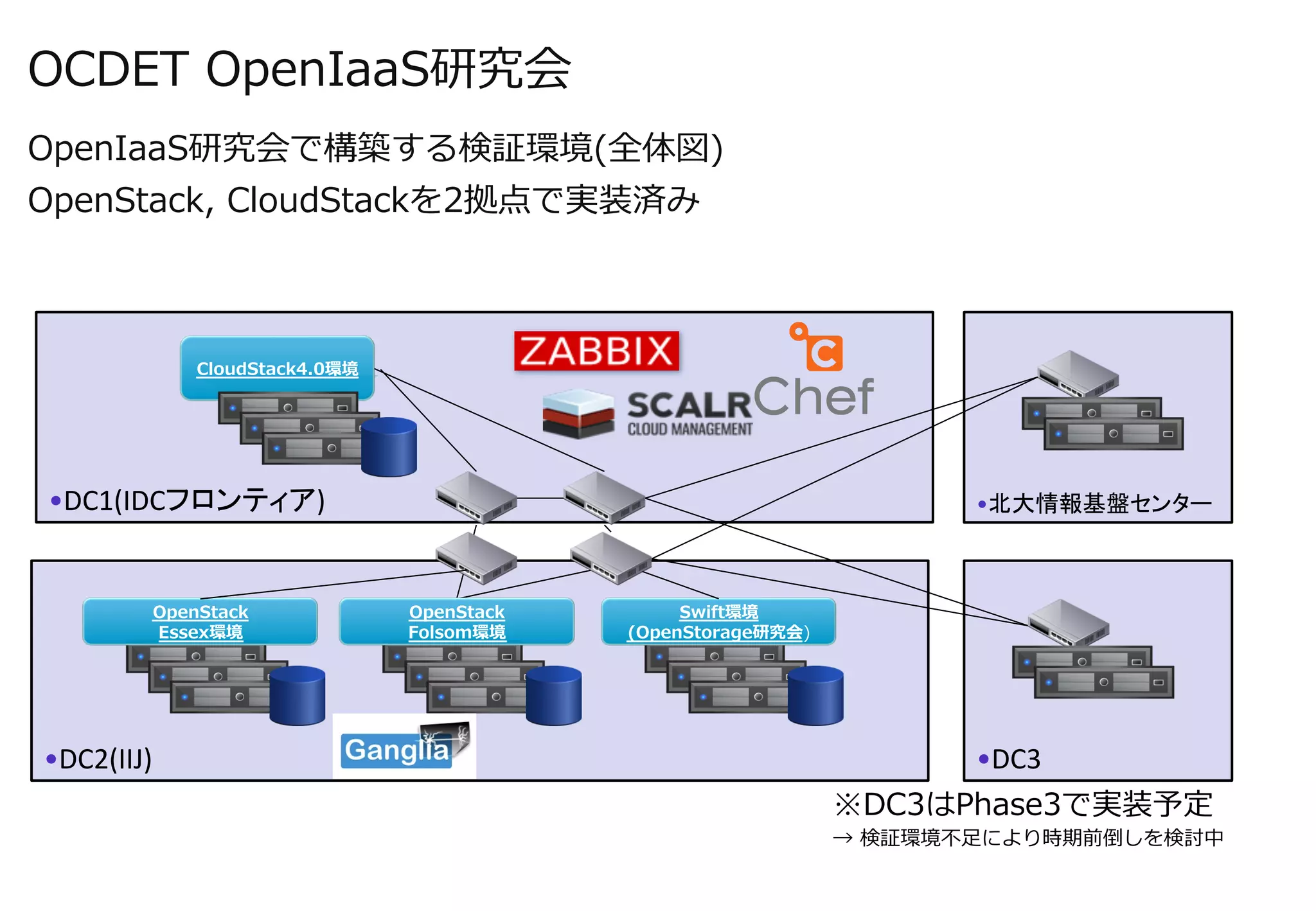

OCDET OpenIaaS研究会
OpenIaaS研究会で構築する検証環境(全体図)
OpenStack, CloudStackを2拠点で実装済み

CloudStack4.0環境

• DC1(IDCフロンティア)
• 北大情報基盤センター

OpenStack OpenStack Swift環境
Essex環境 Folsom環境 (OpenStorage研究会)

• DC2(IIJ)
• DC3
※DC3はPhase3で実装予定
→ 検証環境不不⾜足により時期前倒しを検討中

18
