アジェンダ： ｰOpenStackの概要 ｰHorizonへのアクセス ｰインスタンスにディスクを追加 ｰ仮想マシンイメージの登録 ｰイメージの登録手順 ｰSSH認証鍵の作成と登録 ｰインスタンスの起動 ｰファイアウォールの設定 ｰインスタンスにアクセス ｰFloating IP

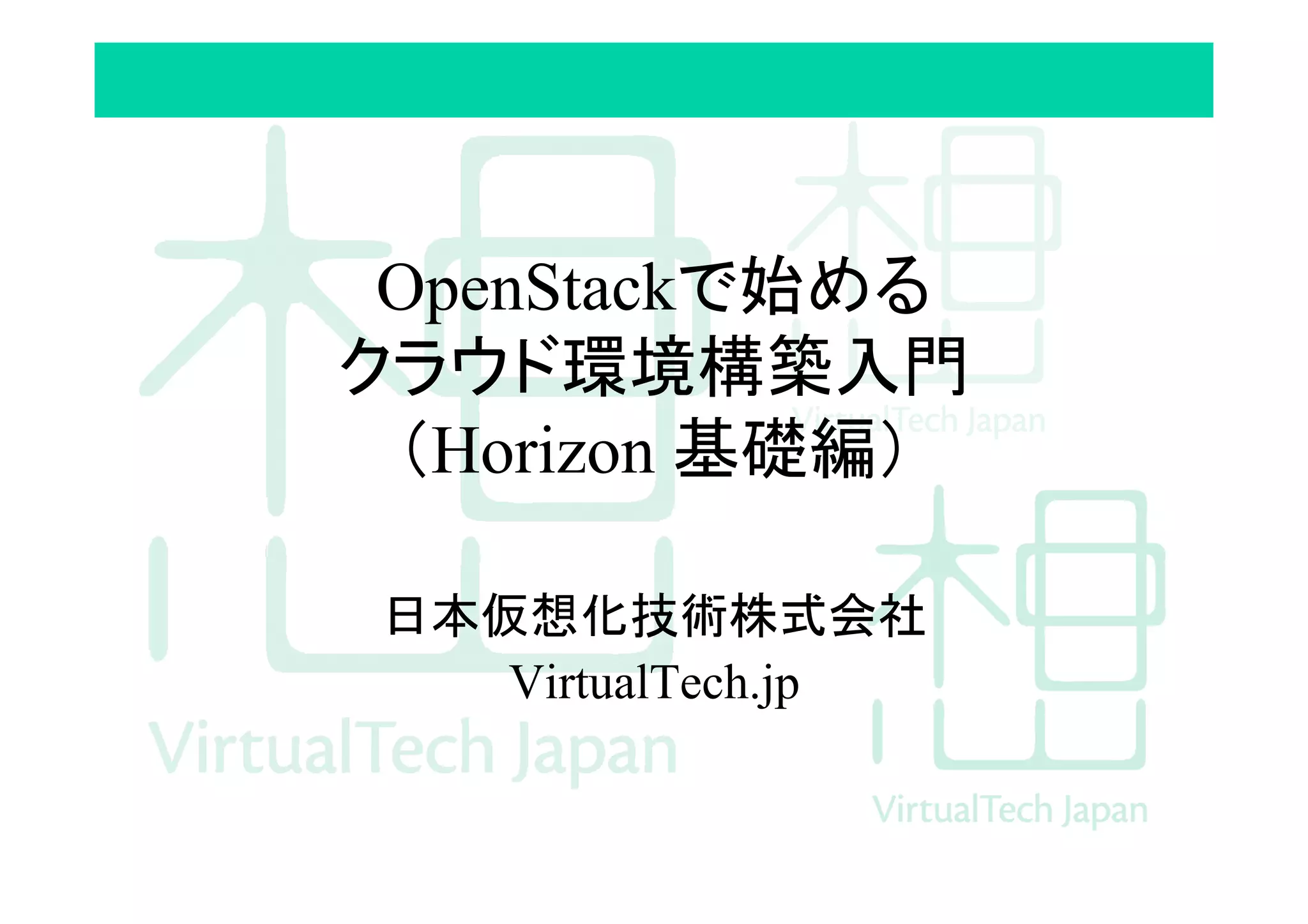

1. OpenStackで始める
クラウド環境構築入門
（Horizon 基礎編）
日本仮想化技術株式会社
VirtualTech.jp

2. 日本仮想化技術株式会社 概要
• 社名：日本仮想化技術株式会社
– 英語名：VirtualTech Japan Inc.
– 略称：日本仮想化技術／VTJ
• 設立：2006年12月
• 資本金：20,000,000円
• 本社：東京都渋谷区渋谷1-8-1
• 取締役：宮原 徹（代表取締役社長兼CEO）
• 伊藤 宏通（取締役CTO）
• スタッフ：9名（うち、8名が仮想化技術専門エンジニアです）
• URL：http://VirtualTech.jp/
• 仮想化技術に関する研究および開発
– 仮想化技術に関する各種調査
– 仮想化技術に関連したソフトウェアの開発
– 仮想化技術を導入したシステムの構築
ベンダーニュートラルな
独立系仮想化技術
専業会社
2

3. 導入・移行
仮想化環境構築をトータルサポート
設計
• 戦略立案
– コスト削減、社内標準化、将来プランのコンサルティング
• 設計
– 要求仕様の策定
– サーバ、ストレージからネットワークまでアプリケー
ションまで考慮した設計最適化
– キャパシティプランニング（ベンチマーク）
• 導入
– 仮想化ソリューションパッケージの提供
– 仮想化統合（P2V既存環境移行）
• 運用保守
– エンジニア教育
– 技術サポートの提供
– OSSソースコードレベルサポート
運用保守
ベンダーニュートラルなワンストップ・サポートをご提供
戦略立案
3

4. OpenStackへの取り組み
• お客様向けOpenStack評価環境の構築
• ベアメタルOpenStackの開発
– 仮想環境と物理環境をOpenStackで一括管理
– 単一のイメージで仮想マシンと物理マシンの
双方を起動可能
– 2013年4月リリースのGrizzlyで本体にマージ
• 某OpenStackクラウドサービス評価
– 機能検証・性能検証
4

5. OpenStackの概要

6. OpenStackの構成要素（1）
• Nova
– コンピュータ（計算機）インフラ
– 仮想マシンやネットワークを管理
• Swift
– オブジェクトストレージ
– クラウドストレージを提供
• Glance
– イメージ管理
– 仮想マシンのイメージを登録
6

7. OpenStackの構成要素（2）
• Neutron
– 仮想ネットワークインフラを提供
• Horizron
– Dashboardとも呼ばれる
– Web管理インターフェース
• Keystone
– 認証系サービス
– Identity/Token/Catalog/Policy
• Cinder
– ブロックストレージを提供
7

8. CinderとSwift
• Cinder
– iSCSIストレージにアクセスしてボリューム作成
– 作成したボリュームを仮想マシンに提供
• Swift
– インターネット経由でアクセスできる保存領域
– HTTPベースのREST方式でデータをやり取り
– データは複数のストレージに複製
– Amazon S3のようなクラウドストレージを提供
8

9. OpenStackの構成要素（3）
Havanaから追加されたコンポーネント
• Ceilometer
– 雲高計・雲量計
– クラウドリソースの利用量を計測するAPI
– 課金システムと連動させる
• Heat
– 自動化を支援するAPI
– ChefやPuppetとも連動
– AWS CloudFormationと互換性
9

10. OpenStack 概要
10
仮想マシン
ネットワーク
ストレージ
Web管理画面
IaaS環境を実現するソフトウェアスタック

11. OpenStack 概要
11
仮想マシン
ネットワーク
ストレージ
Web管理画面
IaaS環境を実現するソフトウェアスタック

12. Horizonについて

13. Horizonとは
• OpenStackのWeb管理インターフェイス
– VMwareでいうところのvSphere Web Client
• プロジェクト名はHorizon
• 製品名はOpenStack Dashboard
• Webブラウザで管理・操作
– インスタンス
– ネットワーク
– ファイアウォール
– インスタンスイメージ
– リソース使用量
13

14. Horizon ログイン画面
14

15. 空きリソース状況の確認画面
15

16. リリース使用状況画面
16

17. インスタンス画面
17

18. インスタンスの操作
18

19. ネットワークトポロジー画面
19

20. ネットワークトポロジー画面
20
外部ネットワーク
内部ネットワーク
ルーター
インスタンス

21. サービス状態の確認
21

22. フレーバーの管理
22

23. ユーザーの管理
23

24. ロール（権限）の管理
24

25. プロジェクトの管理
25

26. 所属ユーザーの管理
26

27. クォーターの管理
27

28. 仮想マシンイメージの登録

29. イメージの登録手順
• OpenStackでお好みのOSインスタンスを
利用できます。
1. Cloud Imageをダウンロード
（もしくはLinux KVMで独自VMイメージを作成）
2. Horizonに管理者でログイン
3. 管理画面からイメージを登録
29

30. 配布イメージを使う場合
• 任意のCloud Imageをダウンロード
– Ubuntu
– Fedora
– CentOS
• Cloud ImageをOpenStackに登録
• 認証鍵をOpenStackに登録
30

31. 独自イメージを使う場合
• 仮想マシンをLinux KVMに作成
• 仮想ディスク
– ストレージボリューム形式をraw/qcow2
• ゲストOSをインストール
– OpenSSH Server
– cloud-init
• イメージをOpenStackに登録
31

32. Virt Managerの例
32

33. 仮想マシンイメージの登録手順

34. 1.イメージの作成を押す
34

35. 2.イメージ情報を入力
35

36. URL指定も可能
36
イメージの場所を指定
URLを指定

37. 3.イメージの登録完了
37

38. SSH認証鍵の作成と登録

39. キーペアの登録画面
39

40. コマンドで作成
• SSH接続するクライアントで認証鍵を作成
$ cd ~/.ssh!
$ ssh-keygen -f id_rsa -t rsa!
Enter passphrase:!
Enter some passphrase again: !
$ ls |grep id_rsa!
id_rsa id_rsa.pub!
40

41. 公開鍵をエディタで開く
• 公開鍵（*.pub）をエディタで開く
ssh-­‐rsa
（中略）
3mlh35NKnVHOc3rzVZzUXatqKW3uRR6bEk5P
czQ0A8Uz0KeBeKawYpoBDHaw==
• 公開鍵をコピー＆ペースト
41

42. Horizonで作成する
42

43. キーペアの登録手順
• コマンドで作成した鍵を使うユーザーで
Horizonにログイン
• 「管理→アクセスとセキュリティ」画面を開く
• 「キーペア」タブを開く
• 「キーペアの取り込み」ボタンをクリック
• キーの名前と公開鍵を入力
• 「キーペアの取り込み」ボタンをクリックして
登録
43

44. キーペアの登録完了
44

45. キーペアの割り当て画面
45

46. インスタンスの起動

47. インスタンスの作成手順
1. Horizonにログイン
2. 「プロジェクト」タブをクリック
3. 「インスタンス」を選択
4. 「インスタンスの起動」ボタンをクリック
5. 「イメージ」から使用したいイメージを選択
6. インスタンスの定義を入力
7. 「起動」ボタンをクリック
47

48. インスタンス画面
48

49. インスタンスの構成画面
49

50. イメージの選択画面
• イメージはインスタンスの起動時に選択
50

51. キーペアの割り当て画面
51

52. ネットワークの割り当て画面
52

53. カスタマイズ・スクリプト画面
53

54. パスワード認証する
• クラウドイメージはパスワード認証不可
• カスタマイズ・スクリプトで設定できる
• https://help.ubuntu.com/community/CloudInit
• http://cloudinit.readthedocs.org/en/latest/topics/examples.html
54
【参考】
#cloud-­‐config
password:
vmpass
chpasswd:
{
expire:
False
}
ssh_pwauth:
True

55. インスタンスの定義
項目
内容
インスタンス名
インスタンスに付ける名前を入力
フレーバー
インスタンスに割り当てる性能を選ぶ
インスタンス数
一度に作成するインスタンス数を設定
インスタンスのブートソース
インスタンスソースを選択
キーペア
鍵認証によってログインする場合に利
用。あらかじめキーを発行しておく
セキュリティグループ
セキュリティ関連の設定を定義したグ
ループの中から任意のものを選択
ネットワーク
利用するネットワークを割り当て
カスタマイズ・スクリプト
Amazon EC2のUserDataのようにイン
スタンスに対してスクリプトや設定を渡
すことが可能。またメモ書き用としても
使われる
55

56. インスタンス作成中
56

57. インスタンス作成完了
57

58. ファイアウォールの設定
58

59. ポートの開放
• デフォルトでは多くのポートが閉じた状態
– defaultセキュリティグループ
• セキュリティグループを設定して必要な
ポートを開ける
• 今回は以下のポートを開けてみます
– ICMP
– SSH
– HTTP
59

60. ポートの開放手順
• 「アクセスとセキュリティ→セキュリティグ
ループ」から設定
• 許可するサービスを追加
• アクセス許可するクライアントの対象範囲
などを指定
許可するサービス
追加するルール
Ping
ICMP
SSHリモートアクセス
TCP/22
Webサーバへのアクセス
HTTP
60

61. セキュリティルールの追加
61

62. ルール設定例
62

63. インスタンスにアクセス

64. インスタンスの利用
• パスワード認証ができる場合はOpenStack
のVNCコンソールから操作可能
• 公開鍵認証ができる場合はSSH接続する
と操作可能
– セキュリティグループでSSHを許可
– インスタンスにFloating IPを割り当て
– SSHコマンドに-iオプションで鍵を指定
– SSHログイン
64

65. VNC Consoleで接続
65

66. SSHで端末からアクセス
66

67. インスタンスにディスク追加

68. ボリュームの追加手順
1. インスタンスを起動
2. Horizonでボリュームを追加
3. インスタンスにボリュームを接続
68

69. ボリュームの追加
69

70. ボリューム作成完了
70

71. ストレージの確認
71

72. ボリュームの接続
72

73. ボリューム接続完了
※これ以降はOSにディスクを追加する手順
と同様です。
73

74. Linuxの場合の設定例

75. Linuxの場合
1. インスタンスを（再）起動!
2. dmesg | grep vd
3. fdisk /dev/vdc!
4. mkfs –t ext4 /dev/vdc1!
5. mkdir /backup!
6. mount /dev/vdc1 /backup!
7. /etc/fstab （→永続化）!
75

76. 追加したストレージの確認
76
• /dev/vdcがインスタンスに認識されているこ
とを確認

77. インスタンスにマウント
77
【参考】

78. Floating IPについて

79. Floating IP 概要
• インスタンスにはFIXED IPが割り当て
• インスタンス同士は疎通可能
79
①
②
サービス
クライアント
③
インスタンス
①
○
×

80. Floating IP 概要
• Floating IPを割り当て
– リモートアクセス可能に
• 静的NAT
80
①
②
サービス
クライアント
③
インスタンス
①

81. 手順概要
1. Floating IPを発行
2. インスタンスにFloating IPを割当
3. アクセスに必要なポートを開放
– SSH接続は22/TCP
– Ping許可はICMP
– WebアクセスはHTTP（or 80/TCP）
81

82. Floating IPを発行
1. 「プロジェクト→アクセスとセキュリティ」を開く
2. 「Floating IP」タブをクリック
3. 「Floating IPの確保」をクリック
4. プールを選択して「IPの確保」をクリック
82

83. Floating IPを発行
4. Floating IPが発行される
– このIPをインスタンスに割り当て
– 外部PCからアクセスが可能になる
83

84. Floating IPを割当
1. 「プロジェクト→インスタンス」を開く
2. Floating IPを割当てるインスタンスを選択
3. アクションメニューから「Floating IPの割り
当て」ボタンを押す
84

85. Floating IPを割当
4. 割り当てるIPアドレスを選択（もしくは追
加）して「割り当て」ボタンを押す
85

86. Floating IPを割当
6. インスタンスにFloating IPが設定される
86

87. Floating IPを割当
7. リモートアクセス可能になる
87
Instance

88. Pingコマンドの実行
$ ping -c 4 172.17.14.212!
PING 172.17.14.212 (172.17.14.212): 56 data bytes!
64 bytes from 172.17.14.212: icmp_seq=0 ttl=62
time=17.162 ms!
64 bytes from 172.17.14.212: icmp_seq=1 ttl=62
time=9.467 ms!
64 bytes from 172.17.14.212: icmp_seq=2 ttl=62
time=7.640 ms!
64 bytes from 172.17.14.212: icmp_seq=3 ttl=62
time=8.759 ms!
!
--- 172.17.14.212 ping statistics ---!
4 packets transmitted, 4 packets received, 0.0%
packet loss!
round-trip min/avg/max/stddev =
7.640/10.757/17.162/3.755 ms!
88

89. インスタンスにSSH接続
$ ssh -i ~/.ssh/id_dsa ubuntu@172.17.14.212!
The authenticity of host '172.17.14.212
(172.17.14.212)' can't be established.!
RSA key fingerprint is ...!
Are you sure you want to continue connecting
(yes/no)? yes!
Welcome to Ubuntu 12.04.4 LTS (GNU/Linux
3.2.0-58-virtual i686)!
:!
Last login: Tue Mar 4 06:14:11 2014!
$ cat /etc/os-release|grep PRETTY_NAME!
PRETTY_NAME="Ubuntu precise (12.04.4 LTS)"!
89

90. Webサーバーにアクセス
1. インスタンス上でApacheを実行
$ sudo apt-get install apache2!
2. クライアントからサーバーにアクセス
90
