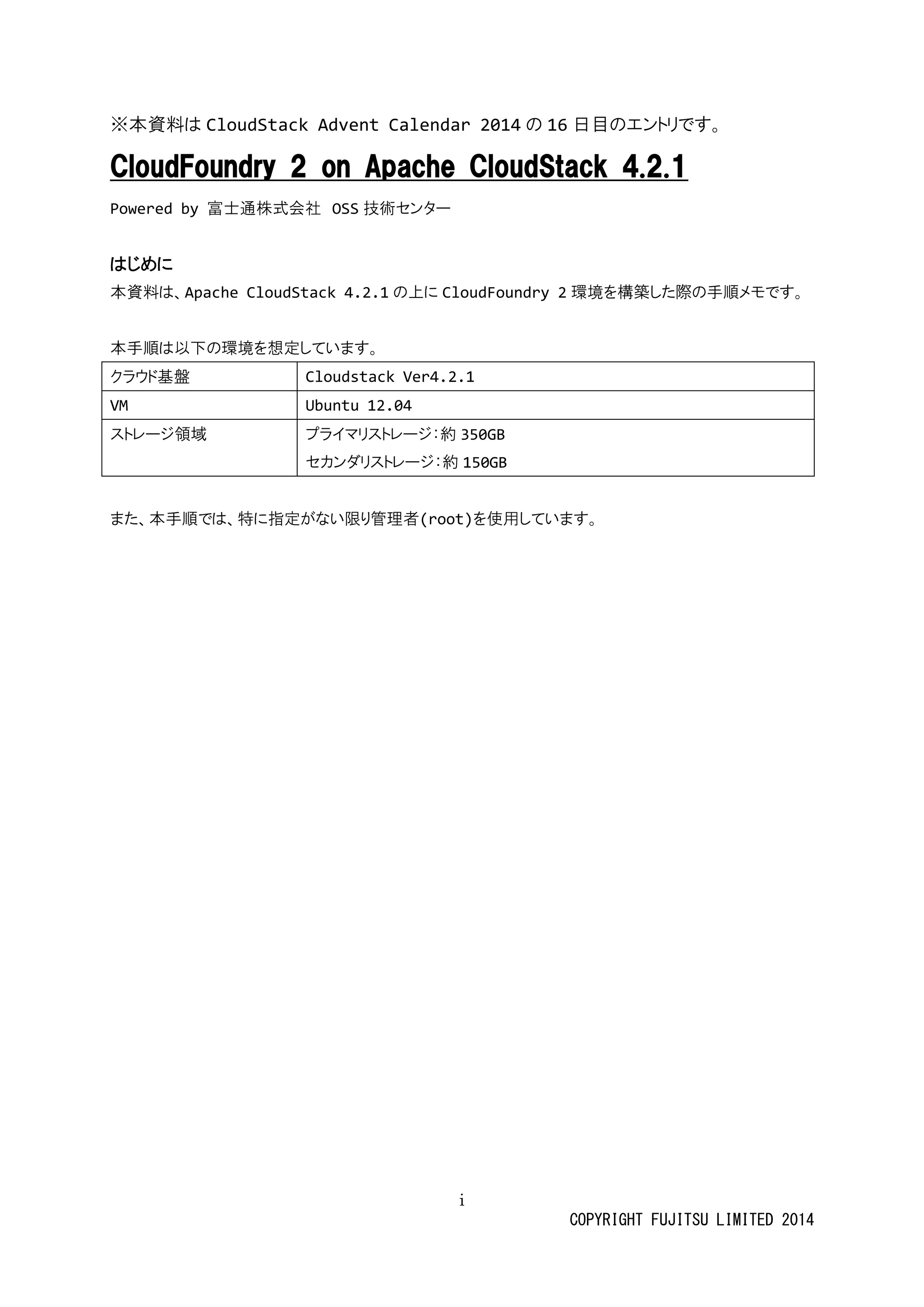

CloudFoundry 2 on Apache CloudStack 4.2.1

i
COPYRIGHT FUJITSU LIMITED 2014
※本資料は CloudStack Advent Calendar 2014の 16日目のエントリです。
CloudFoundry 2 on Apache CloudStack 4.2.1
Powered by 富士通株式会社 OSS技術センター
はじめに
本資料は、Apache CloudStack 4.2.1の上に CloudFoundry 2環境を構築した際の手順メモです。
本手順は以下の環境を想定しています。
クラウド基盤
Cloudstack Ver4.2.1
VM
Ubuntu 12.04
ストレージ領域
プライマリストレージ：約 350GB
セカンダリストレージ：約150GB
また、本手順では、特に指定がない限り管理者(root)を使用しています。

1

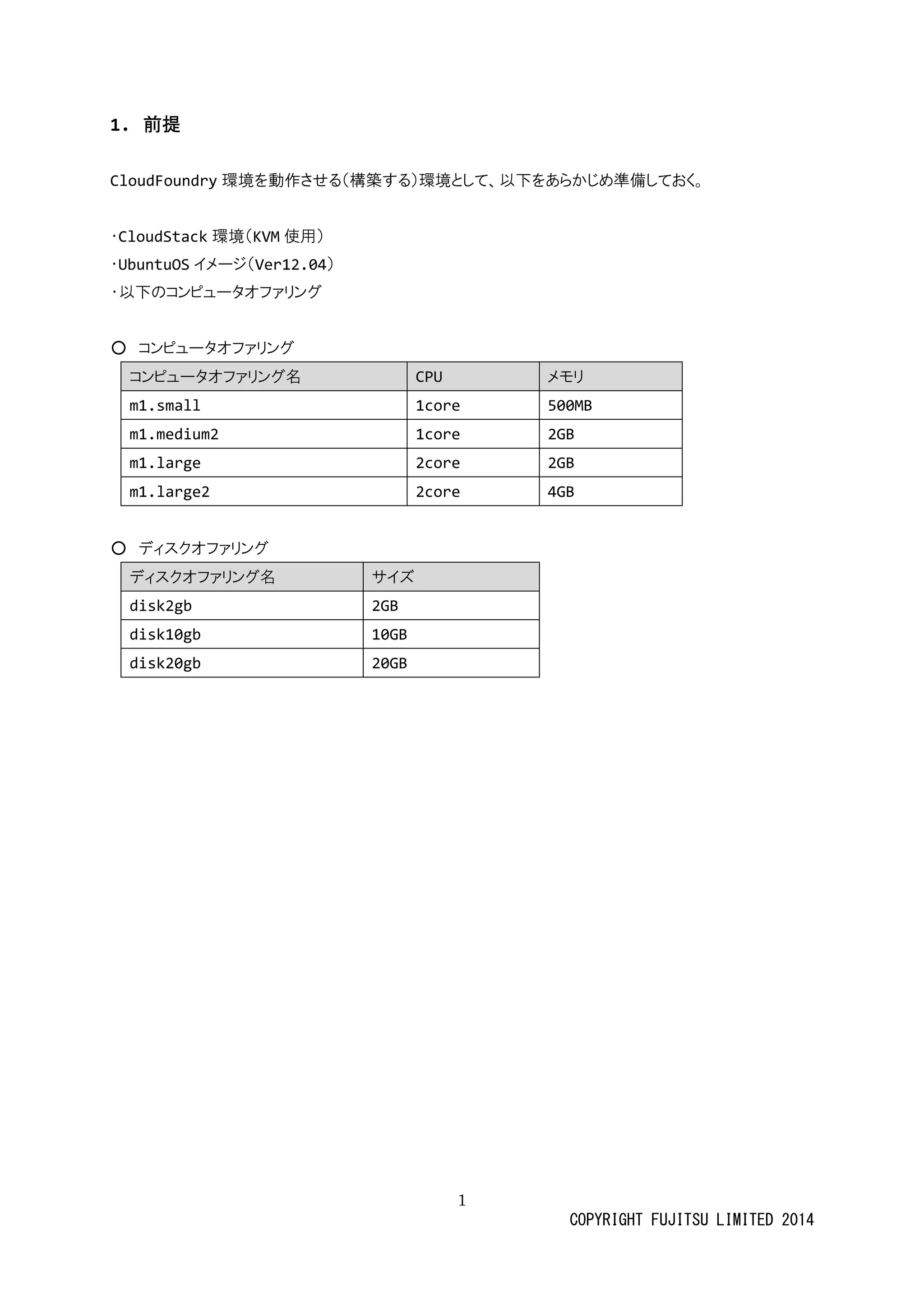

1. 前提
CloudFoundry環境を動作させる（構築す）環境として、以下あらかじめ準備ておく。
・CloudStack環境（KVM使用）
・UbuntuOSイメージ（Ver12.04）
・以下のコンピュータオファリグ
○ コンピュータオファリグコンピュータオファリグ名 CPU メモリ
m1.small
1core
500MB
m1.medium2
1core
2GB
m1.large
2core
2GB
m1.large2
2core
4GB
○ ディスクオファリングディスクオファリング名サイズ
disk2gb
2GB
disk10gb
10GB
disk20gb
20GB

2

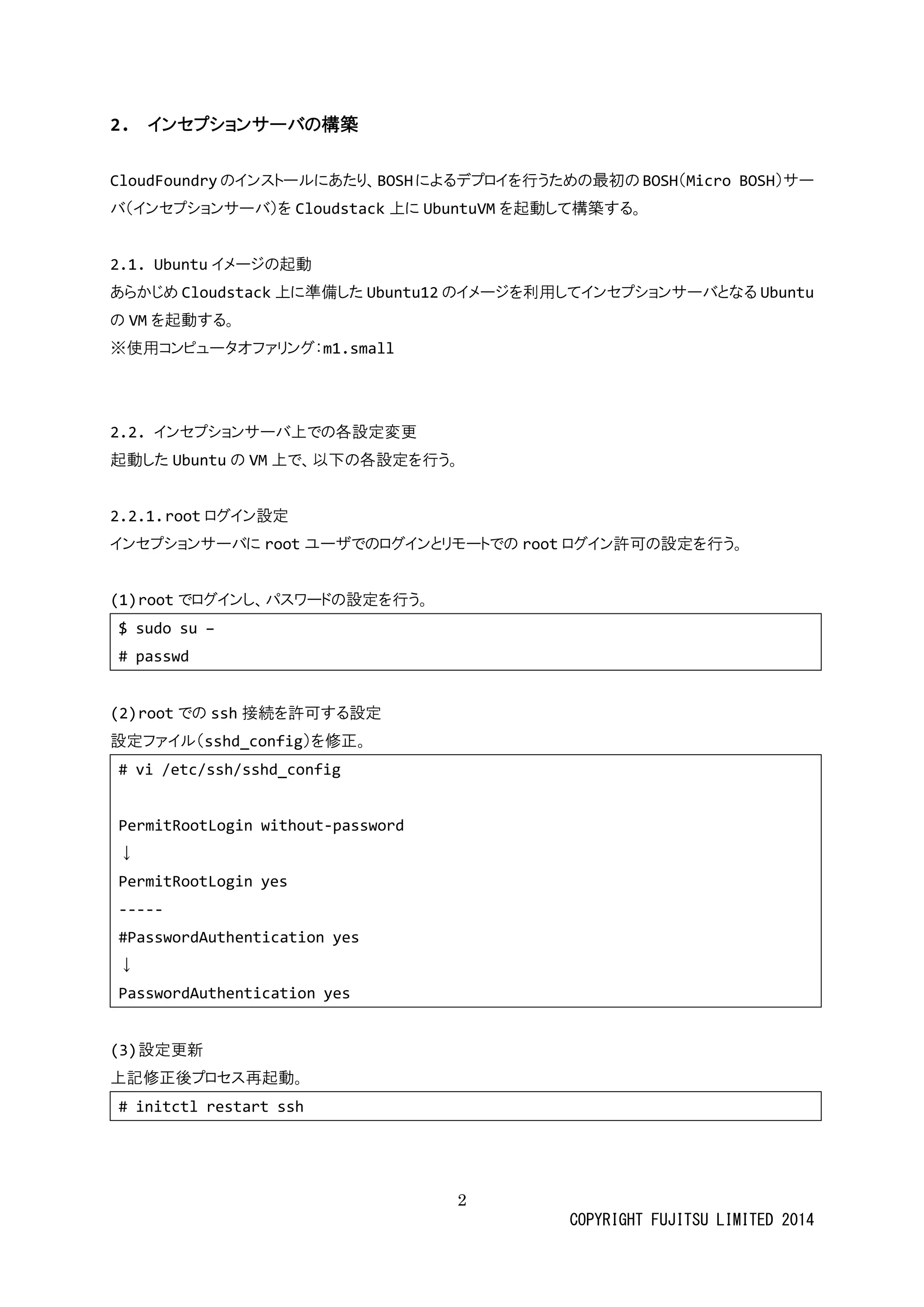

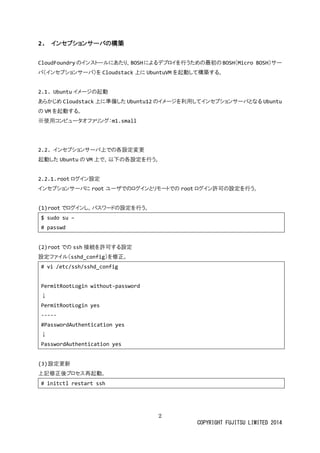

2. インセプションサーバの構築
CloudFoundryのインストールにあたり、BOSHによるデプロイを行うための最初BOSH（Micro BOSH）サーバ（インセプショサーバ）をCloudstack上にUbuntuVMを起動して構築する。
2.1. Ubuntuイメージの起動
あらかじめCloudstack上に準備したUbuntu12のイメージを利用してインセプショサーバとなるUbuntu の VMを起動する。
※使用コンピュータオファリグ：m1.small
2.2. インセプションサーバ上での各設定変更
起動したUbuntuの VM上で、以下の各設定を行う。
2.2.1. rootログイン設定
インセプショサーバにrootユーザでのログインとリモトrootログイン許可の設定を行う。
(1) rootでログインし、パスワードの設定を行う。
$ sudo su –
# passwd
(2) rootでのssh接続を許可する設定
設定ファイル（sshd_config）を修正。
# vi /etc/ssh/sshd_config
PermitRootLogin without-password
↓
PermitRootLogin yes
-----
#PasswordAuthentication yes
↓
PasswordAuthentication yes
(3) 設定更新
上記修正後プロセス再起動。
# initctl restart ssh

3

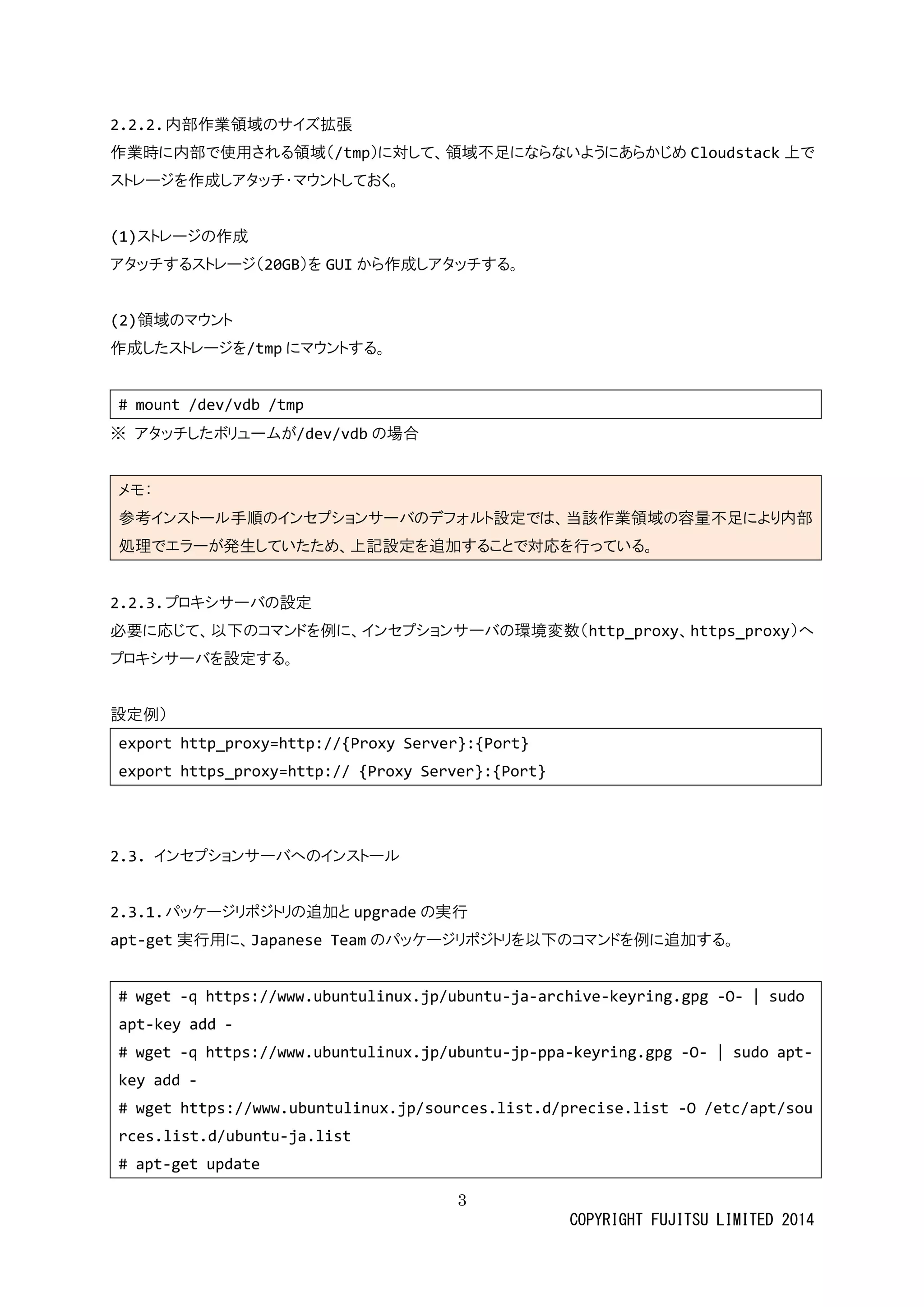

2.2.2. 内部作業領域のサイズ拡張
作業時に内部で使用される領域（/tmp）に対して、領域不足ならいようあかじめCloudstack上でストレージを作成しアタッチ・マウンておく。
(1)ストレージの作成
アタッチするストレージ（20GB）をGUIから作成しアタッチする。
(2)領域のマウント
作成したストレージを/tmpにマウントする。
# mount /dev/vdb tmp
※ アタッチしたボリュームが/dev/vdbの場合
メモ：参考インストール手順のセプショサバデフォ設定では、当該作業領域容量不足により内部処理でエラーが発生していため、上記設定を追加すること対応行っ。
2.2.3. プロキシサーバの設定
必要に応じて、以下のコマンドを例に、インセプショサーバの環境変数（http_proxy、https_proxy）へプロキシサーバを設定する。
設定例）
export http_proxy=http://{Proxy Server}:{Port}
export https_proxy=http:// {Proxy Server}:{Port}
2.3. インセプションサーバへのインストール
2.3.1. パッケージリポジトリの追加とupgradeの実行
apt-get実行用に、Japanese Teamのパッケージリポトを以下コマンド例に追加する。
# wget -q https://www.ubuntulinux.jp/ubuntu-ja-archive-keyring.gpg -O- | sudo apt-key add -
# wget -q https://www.ubuntulinux.jp/ubuntu-jp-ppa-keyring.gpg -O- | sudo apt- key add -
# wget https://www.ubuntulinux.jp/sources.list.d/precise.list -O /etc/apt/sources.list.d/ubuntu-ja.list
# apt-get update

4

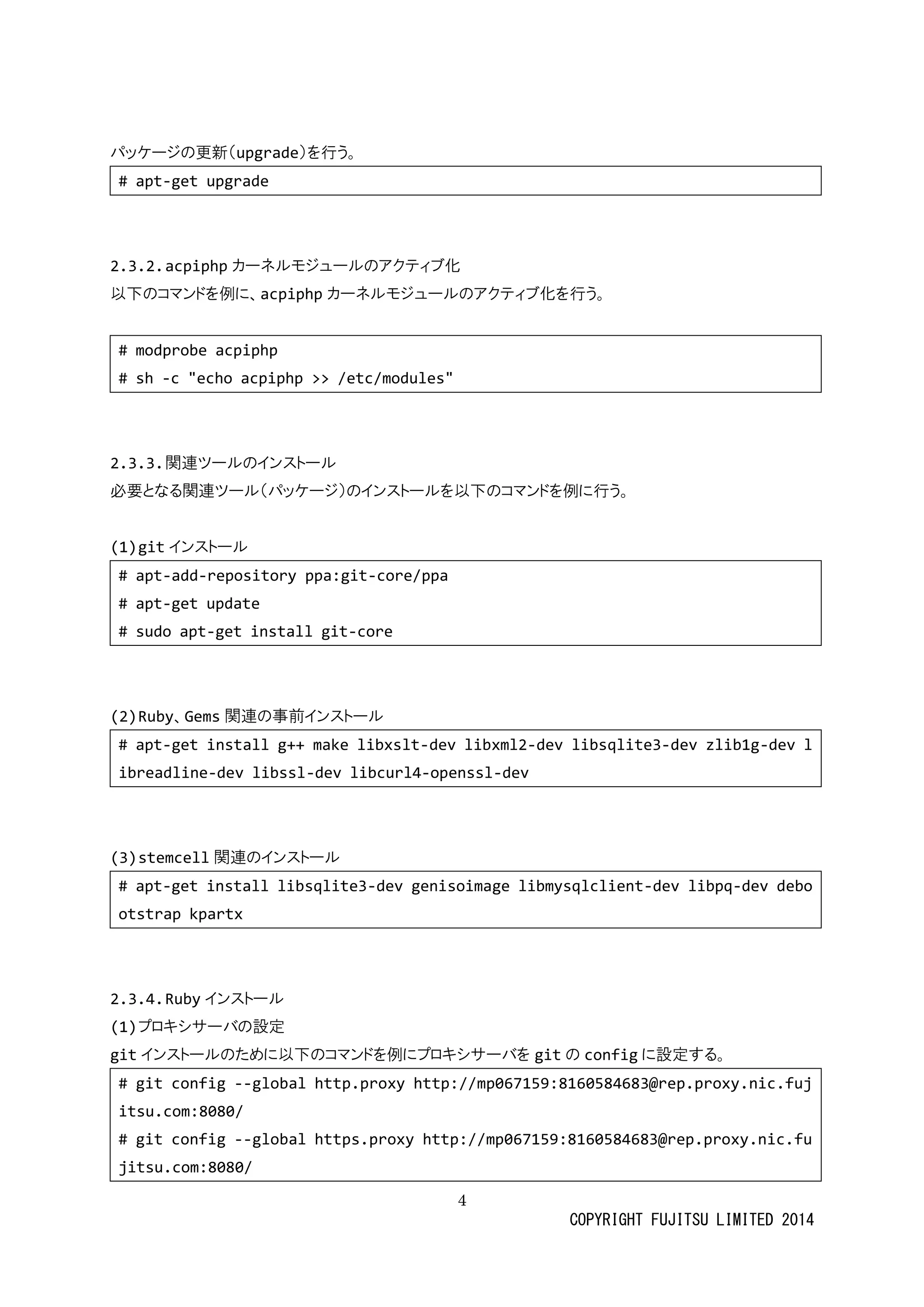

パッケージの更新（upgrade）を行う。
# apt-get upgrade
2.3.2. acpiphpカーネルモジュールのアクティブ化
以下のコマンドを例に、acpiphpカーネルモジュのアクティブ化を行う。
# modprobe acpiphp
# sh -c "echo acpiphp >> /etc/modules"
2.3.3. 関連ツールのインストール
必要となる関連ツール（パッケジ）のインストを以下コマド例に行う。
(1) gitインストール
# apt-add-repository ppa:git-core/ppa
# apt-get update
# sudo apt-get install git-core
(2) Ruby、Gems関連の事前インストール
# apt-get install g++ make libxslt-dev libxml2-dev libsqlite3-dev zlib1g-dev libreadline-dev libssl-dev libcurl4-openssl-dev
(3) stemcell関連のインストール
# apt-get install libsqlite3-dev genisoimage libmysqlclient-dev libpq-dev debootstrap kpartx
2.3.4. Rubyインストール
(1) プロキシサーバの設定
gitインストールのために以下コマドを例プロキシサバgitの configに設定する。
# git config --global http.proxy http://mp067159:8160584683@rep.proxy.nic.fujitsu.com:8080/
# git config --global https.proxy http://mp067159:8160584683@rep.proxy.nic.fujitsu.com:8080/

5

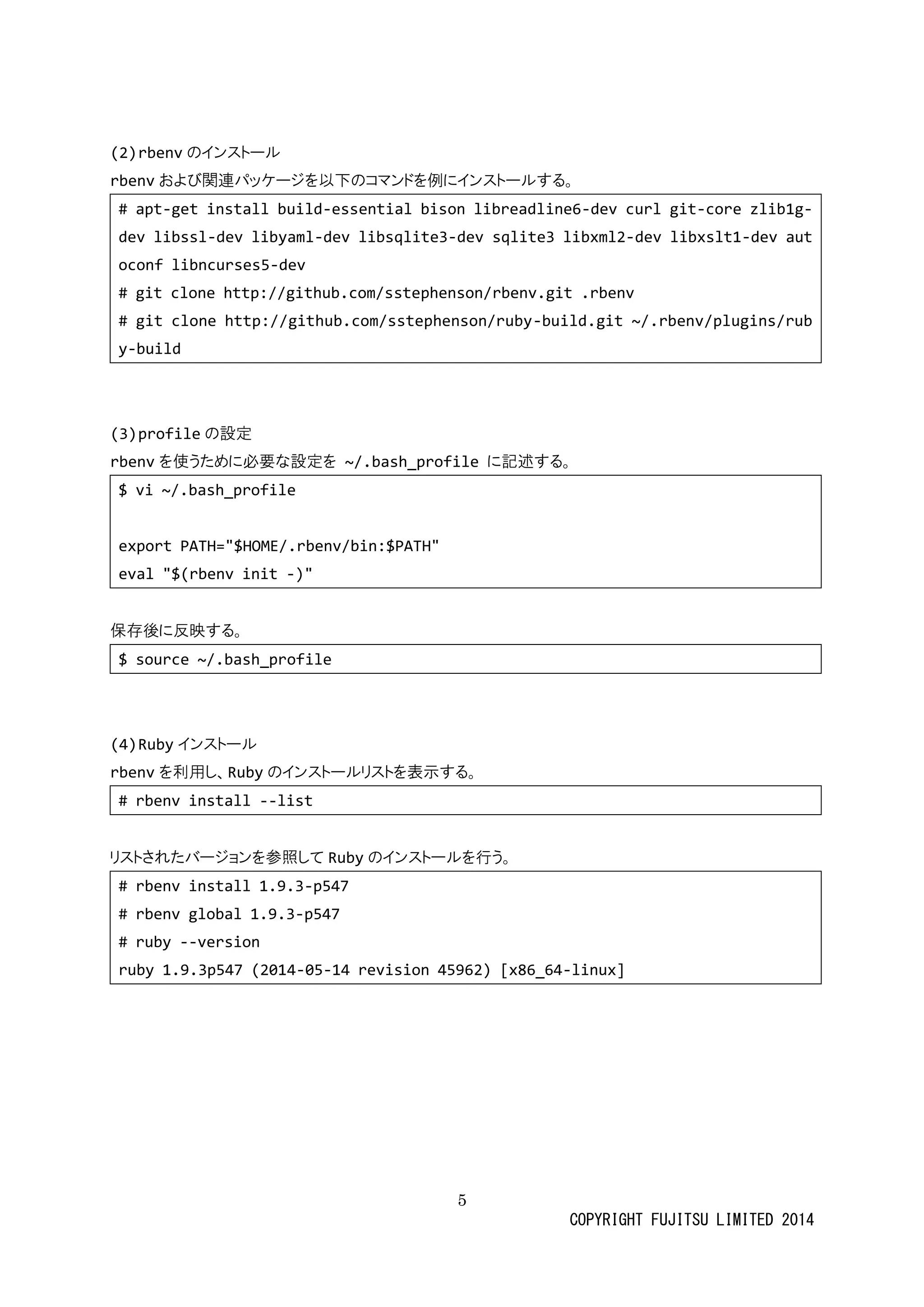

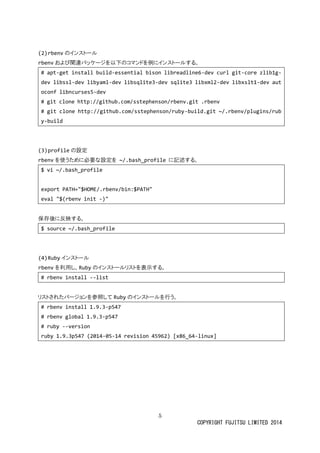

(2) rbenvのインストール
rbenvおよび関連パッケージを以下のコマンド例にイストルする。
# apt-get install build-essential bison libreadline6-dev curl git-core zlib1g- dev libssl-dev libyaml-dev libsqlite3-dev sqlite3 libxml2-dev libxslt1-dev autoconf libncurses5-dev
# git clone http://github.com/sstephenson/rbenv.git .rbenv
# git clone http://github.com/sstephenson/ruby-build.git ~/.rbenv/plugins/ruby-build
(3) profileの設定
rbenvを使うために必要な設定~/.bash_profile に記述する。
$ vi ~/.bash_profile
export PATH="$HOME/.rbenv/bin:$PATH"
eval "$(rbenv init -)"
保存後に反映する。
$ source ~/.bash_profile
(4) Rubyインストール
rbenvを利用し、Rubyのインストールリを表示する。
# rbenv install --list
リストされたバージョンを参照してRubyのインストールを行う。
# rbenv install 1.9.3-p547
# rbenv global 1.9.3-p547
# ruby --version
ruby 1.9.3p547 (2014-05-14 revision 45962) [x86_64-linux]

6

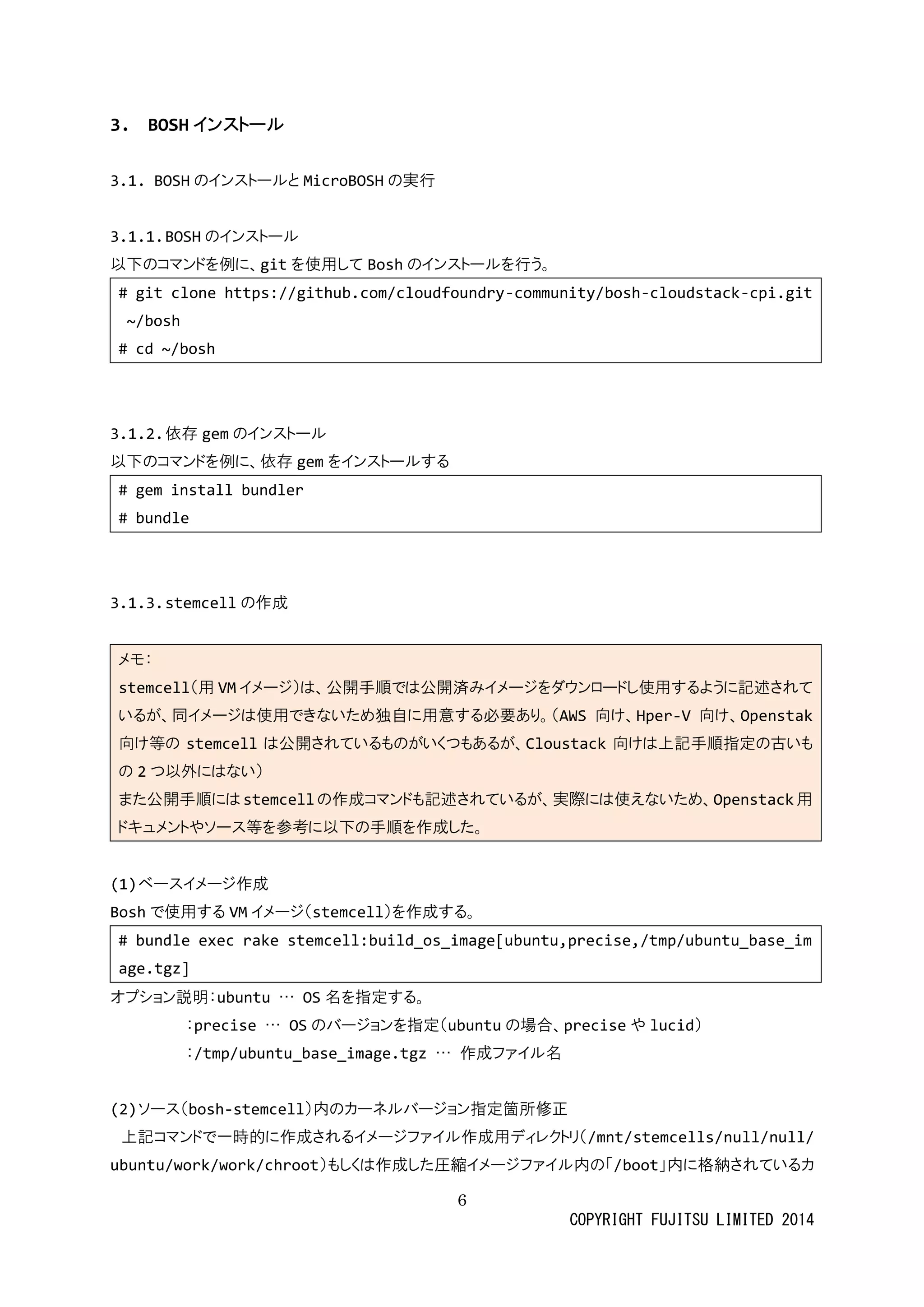

3. BOSHインストール
3.1. BOSHのインストールとMicroBOSHの実行
3.1.1. BOSHのインストール
以下のコマンドを例に、gitを使用してBoshのインストールを行う。
# git clone https://github.com/cloudfoundry-community/bosh-cloudstack-cpi.git ~/bosh
# cd ~/bosh
3.1.2. 依存gemのインストール
以下のコマンドを例に、依存gemをインストールする
# gem install bundler
# bundle
3.1.3. stemcellの作成
メモ： stemcell（用VMイメージ）は、公開手順で済みをダウンロドし使用するように記述されているが、同イメージは使用できなため独自に意す必要あり。（AWS向け、Hper-V向け、Openstak 向け等のstemcellは公開されているものがくつあ、Cloustack向けは上記手順指定の古いもの 2つ以外にはない）また公開手順にはstemcellの作成コマンドも記述されているが、実際には使えなためOpenstack用ドキュメントやソース等を参考に以下の手順作成した。
(1) ベースイメジ作成
Boshで使用するVMイメージ（stemcell）を作成する。
# bundle exec rake stemcell:build_os_image[ubuntu,precise,/tmp/ubuntu_base_image.tgz]
オプション説明：ubuntu … OS名を指定する。
：precise … OSのバージョンを指定（ubuntuの場合、preciseや lucid）
：/tmp/ubuntu_base_image.tgz … 作成ファイル名
(2) ソース（bosh-stemcell）内のカーネルバジョン指定箇所修正
上記コマンドで一時的に作成されるイメージファル用ディレクトリ（/mnt/stemcells/null/null/ ubuntu/work/chroot）もしくは作成た圧縮イメージファル内の「/boot」内に格納されているカ

7

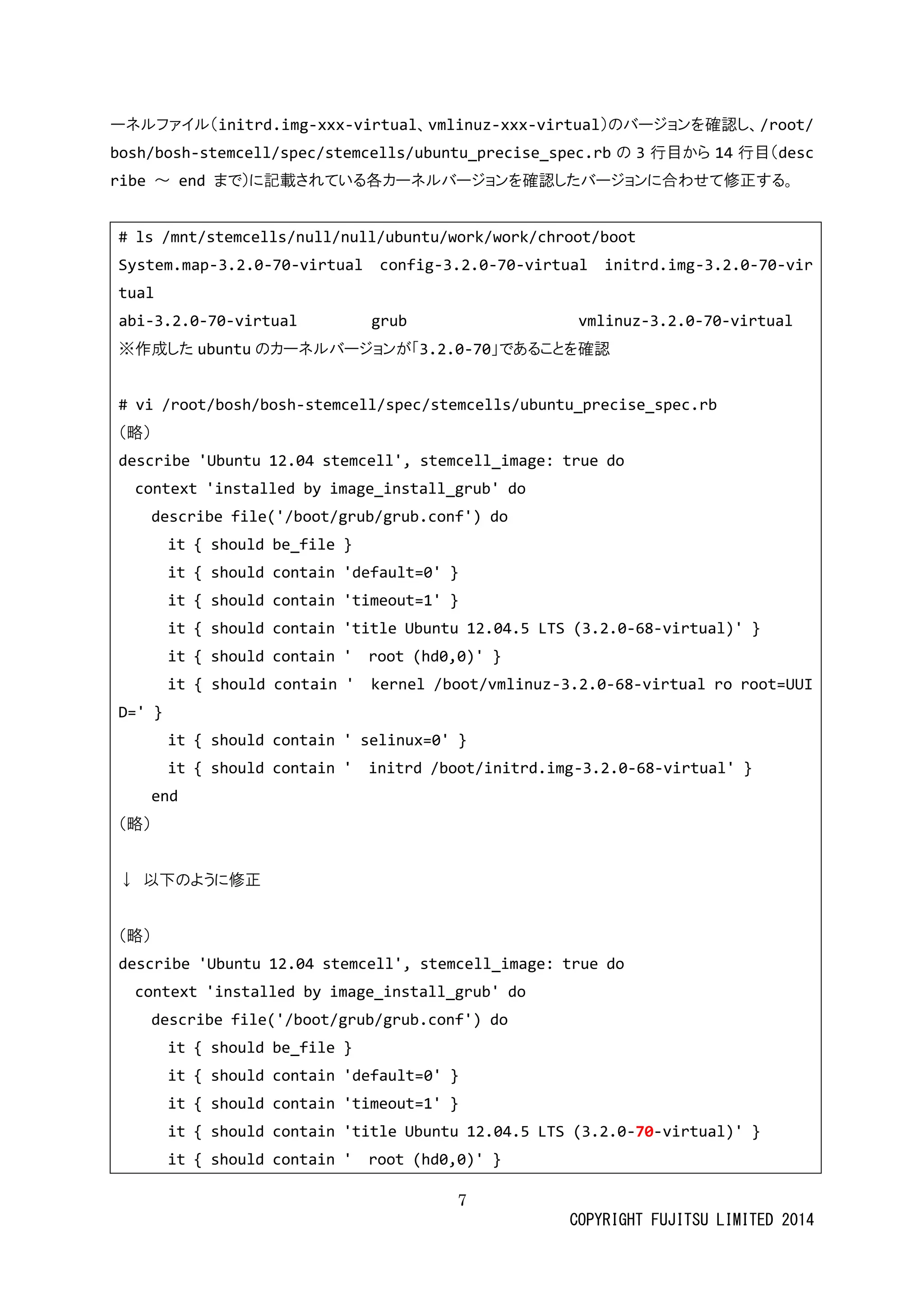

ーネルファイ（initrd.img-xxx-virtual、vmlinuz-xxx-virtual）のバージョンを確認し、/root/ bosh/bosh-stemcell/spec/stemcells/ubuntu_precise_spec.rbの 3行目から14行目（describe ～ end まで）に記載されている各カーネルバジョンを確認した合わせ修正す。
# ls /mnt/stemcells/null/ubuntu/work/chroot/boot
System.map-3.2.0-70-virtual config-3.2.0-70-virtual initrd.img-3.2.0-70-virtual
abi-3.2.0-70-virtual grub vmlinuz-3.2.0-70-virtual
※作成したubuntuのカーネルバジョンが「3.2.0-70」であることを確認
# vi /root/bosh/bosh-stemcell/spec/stemcells/ubuntu_precise_spec.rb
（略）
describe 'Ubuntu 12.04 stemcell', stemcell_image: true do
context 'installed by image_install_grub' do
describe file('/boot/grub/grub.conf') do
it { should be_file }
it { should contain 'default=0' }
it { should contain 'timeout=1' }
it { should contain 'title Ubuntu 12.04.5 LTS (3.2.0-68-virtual)' }
it { should contain ' root (hd0,0)' }
it { should contain ' kernel /boot/vmlinuz-3.2.0-68-virtual ro root=UUID=' }
it { should contain ' selinux=0' }
it { should contain ' initrd /boot/initrd.img-3.2.0-68-virtual' }
end
（略）
↓ 以下のように修正
（略）
describe 'Ubuntu 12.04 stemcell', stemcell_image: true do
context 'installed by image_install_grub' do
describe file('/boot/grub/grub.conf') do
it { should be_file }
it { should contain 'default=0' }
it { should contain 'timeout=1' }
it { should contain 'title Ubuntu 12.04.5 LTS (3.2.0-70-virtual)' }
it { should contain ' root (hd0,0)' }

8

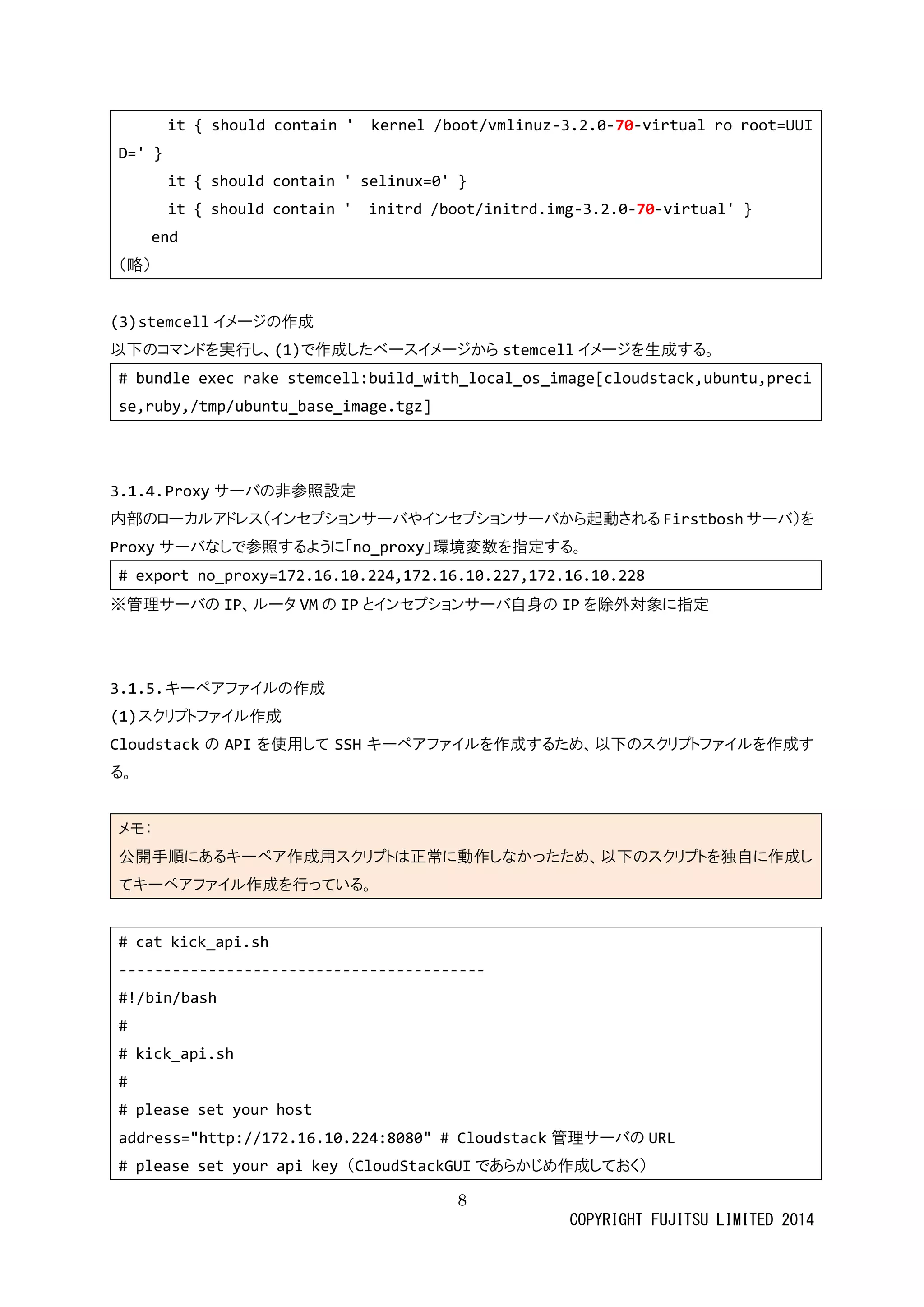

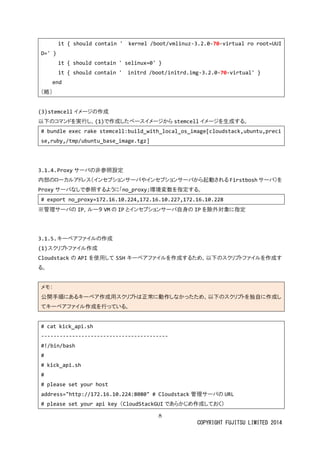

it { should contain ' kernel /boot/vmlinuz-3.2.0-70-virtual ro root=UUID=' }
it { should contain ' selinux=0' }
it { should contain ' initrd /boot/initrd.img-3.2.0-70-virtual' }
end
（略）
(3) stemcellイメージの作成
以下のコマンドを実行し、(1)で作成したベースイメジからstemcellイメージを生成する。
# bundle exec rake stemcell:build_with_local_os_image[cloudstack,ubuntu,precise,ruby,/tmp/ubuntu_base_image.tgz]
3.1.4. Proxyサーバの非参照設定
内部のローカルアドレス（インセプショサバやから起動されるFirstboshサーバ）を Proxyサーバなしで参照するように「no_proxy」環境変数を指定する。
# export no_proxy=172.16.10.224,172.16.10.227,172.16.10.228
※管理サーバの IP、ルータVMの IPとインセプショサーバ自身のIPを除外対象に指定
3.1.5. キーペアファイルの作成
(1) スクリプトファイル作成
Cloudstackの APIを使用してSSHキーペアファイルを作成するため、以下のスクリプトる。
メモ：公開手順にあるキーペア作成用スクリプトは正常動しなかっため、以下のを独自てキーペアファイル作成を行っいる。
# cat kick_api.sh
-----------------------------------------
#!/bin/bash
#
# kick_api.sh
#
# please set your host
address="http://172.16.10.224:8080" # Cloudstack管理サーバのURL
# please set your api key （CloudStackGUIであらかじめ作成しておく）

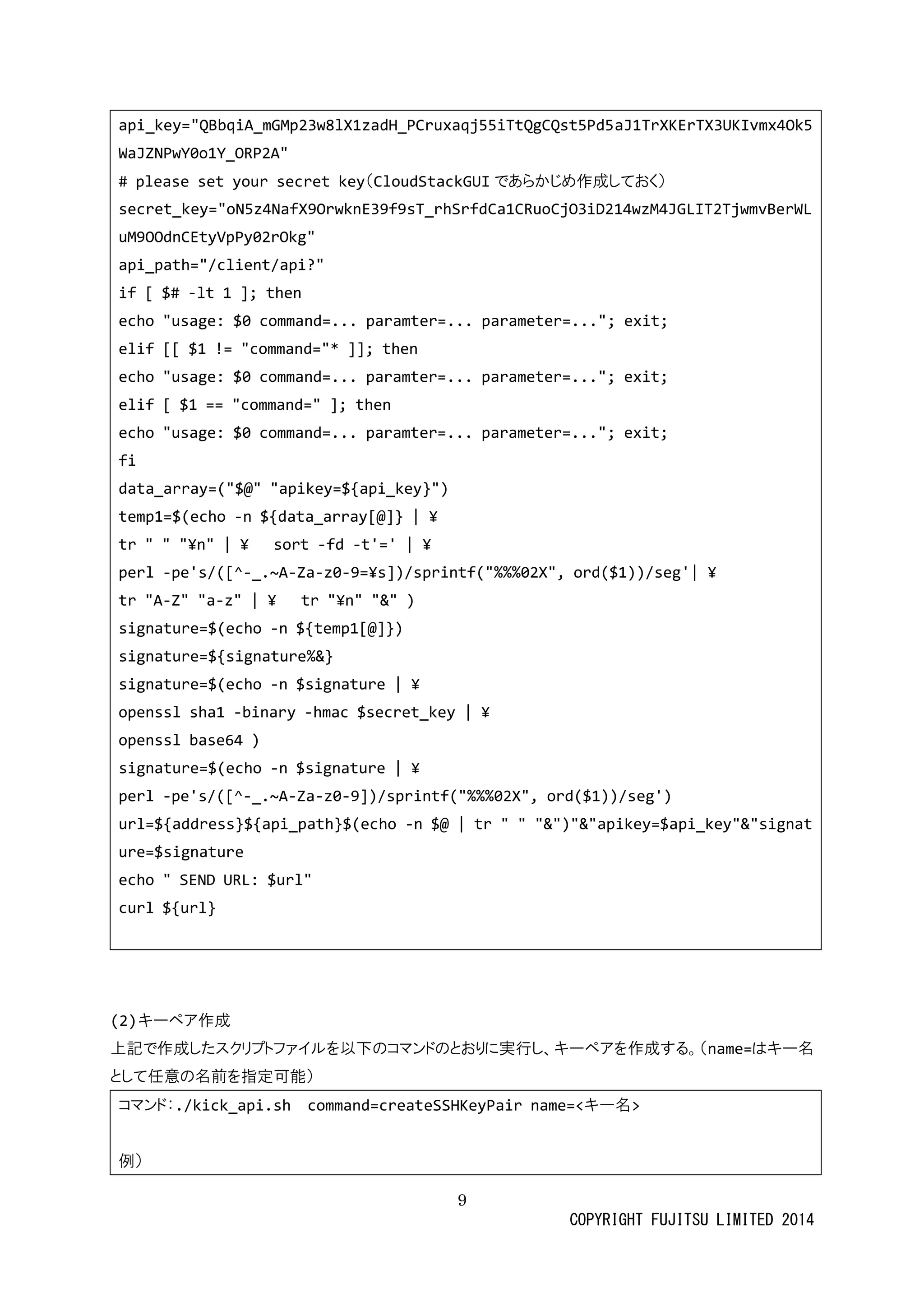

9
api_key="QBbqiA_mGMp23w8lX1zadH_PCruxaqj55iTtQgCQst5Pd5aJ1TrXKErTX3UKIvmx4Ok5WaJZNPwY0o1Y_ORP2A"
# please set your secret key（CloudStackGUIであらかじめ作成しておく）
secret_key="oN5z4NafX9OrwknE39f9sT_rhSrfdCa1CRuoCjO3iD214wzM4JGLIT2TjwmvBerWLuM9OOdnCEtyVpPy02rOkg"
api_path="/client/api?"
if [ $# -lt 1 ]; then
echo "usage: $0 command=... paramter=... parameter=..."; exit;
elif [[ $1 != "command="* ]]; then
elif [ $1 == "command=" ]; then
fi
data_array=("$@" "apikey=${api_key}")
temp1=$(echo -n ${data_array[@]} | ¥
tr " "¥n" | ¥ sort -fd -t'=' | ¥
perl -pe's/([^-_.~A-Za-z0-9=¥s])/sprintf("%%%02X", ord($1))/seg'| ¥
tr "A-Z" "a-z" | ¥ tr "¥n" "&" )
signature=$(echo -n ${temp1[@]})
signature=${signature%&}
signature=$(echo -n $signature | ¥
openssl sha1 -binary -hmac $secret_key | ¥
openssl base64 )
signature=$(echo -n $signature | ¥
perl -pe's/([^-_.~A-Za-z0-9])/sprintf("%%%02X", ord($1))/seg')
url=${address}${api_path}$(echo -n $@ | tr " "&")"&"apikey=$api_key"&"signature=$signature
echo " SEND URL: $url"
curl ${url}
(2) キーペア作成
上記で作成したスクリプトファイルを以下のコマンドとおりに実行、キーペアを作成する。（name=はキー名として任意の名前を指定可能）
コマンド：./kick_api.sh command=createSSHKeyPair name=<キー名>
例）

10

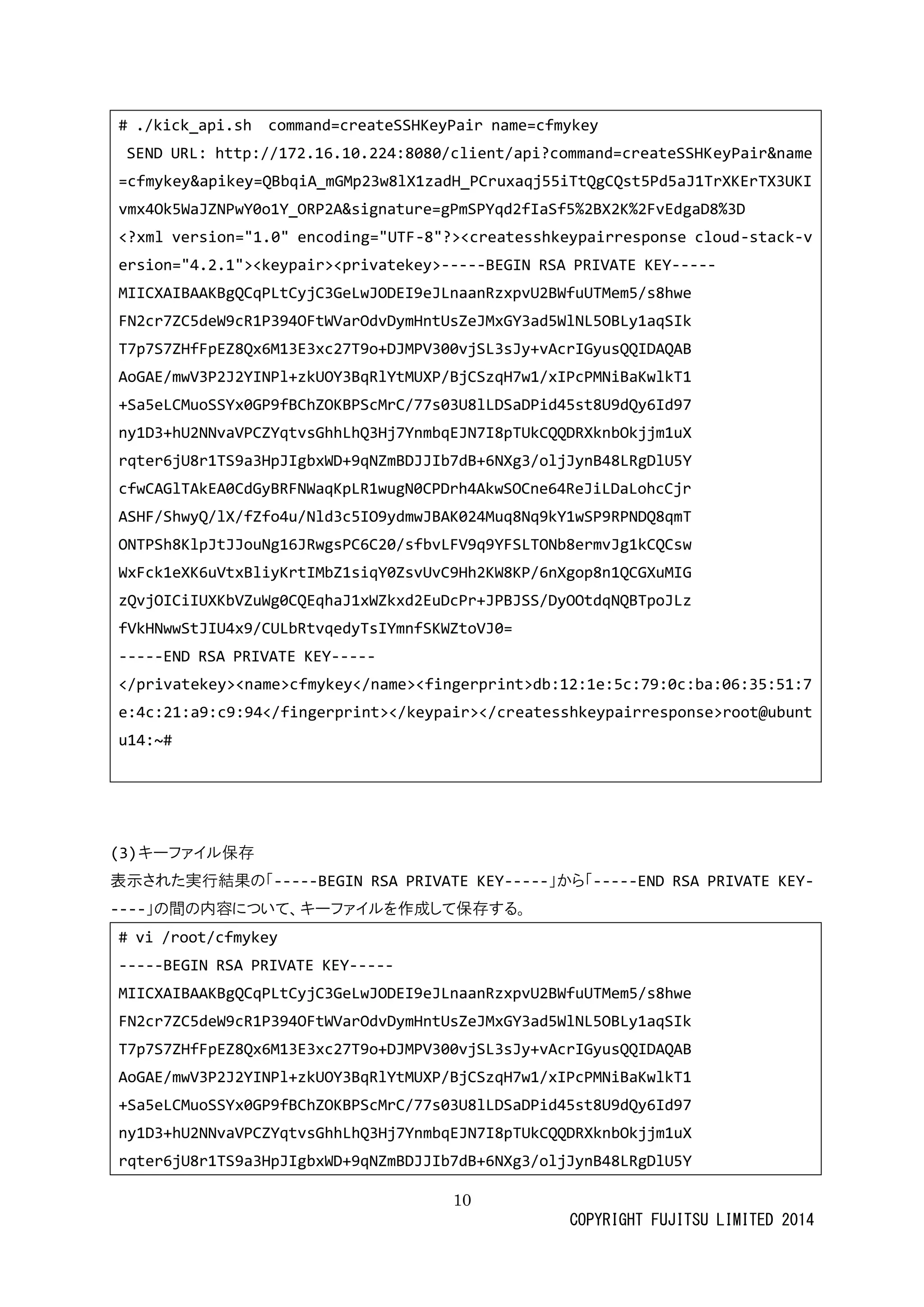

# ./kick_api.sh command=createSSHKeyPair name=cfmykey
SEND URL: http://172.16.10.224:8080/client/api?command=createSSHKeyPair&name=cfmykey&apikey=QBbqiA_mGMp23w8lX1zadH_PCruxaqj55iTtQgCQst5Pd5aJ1TrXKErTX3UKIvmx4Ok5WaJZNPwY0o1Y_ORP2A&signature=gPmSPYqd2fIaSf5%2BX2K%2FvEdgaD8%3D
<?xml version="1.0" encoding="UTF-8"?><createsshkeypairresponse cloud-stack-version="4.2.1"><keypair><privatekey>-----BEGIN RSA PRIVATE KEY-----
MIICXAIBAAKBgQCqPLtCyjC3GeLwJODEI9eJLnaanRzxpvU2BWfuUTMem5/s8hwe
FN2cr7ZC5deW9cR1P394OFtWVarOdvDymHntUsZeJMxGY3ad5WlNL5OBLy1aqSIk
T7p7S7ZHfFpEZ8Qx6M13E3xc27T9o+DJMPV300vjSL3sJy+vAcrIGyusQQIDAQAB
AoGAE/mwV3P2J2YINPl+zkUOY3BqRlYtMUXP/BjCSzqH7w1/xIPcPMNiBaKwlkT1
+Sa5eLCMuoSSYx0GP9fBChZOKBPScMrC/77s03U8lLDSaDPid45st8U9dQy6Id97
ny1D3+hU2NNvaVPCZYqtvsGhhLhQ3Hj7YnmbqEJN7I8pTUkCQQDRXknbOkjjm1uX
rqter6jU8r1TS9a3HpJIgbxWD+9qNZmBDJJIb7dB+6NXg3/oljJynB48LRgDlU5Y
cfwCAGlTAkEA0CdGyBRFNWaqKpLR1wugN0CPDrh4AkwSOCne64ReJiLDaLohcCjr
ASHF/ShwyQ/lX/fZfo4u/Nld3c5IO9ydmwJBAK024Muq8Nq9kY1wSP9RPNDQ8qmT
ONTPSh8KlpJtJJouNg16JRwgsPC6C20/sfbvLFV9q9YFSLTONb8ermvJg1kCQCsw
WxFck1eXK6uVtxBliyKrtIMbZ1siqY0ZsvUvC9Hh2KW8KP/6nXgop8n1QCGXuMIG
zQvjOICiIUXKbVZuWg0CQEqhaJ1xWZkxd2EuDcPr+JPBJSS/DyOOtdqNQBTpoJLz
fVkHNwwStJIU4x9/CULbRtvqedyTsIYmnfSKWZtoVJ0=
-----END RSA PRIVATE KEY-----
</privatekey><name>cfmykey</name><fingerprint>db:12:1e:5c:79:0c:ba:06:35:51:7e:4c:21:a9:c9:94</fingerprint></keypair></createsshkeypairresponse>root@ubuntu14:~#
(3) キーファイル保存
表示された実行結果の「-----BEGIN RSA PRIVATE KEY-----」から「-----END RSA PRIVATE KEY- ----」の間内容について、キーファイルを作成して保存する。
# vi /root/cfmykey
-----BEGIN RSA PRIVATE KEY-----
MIICXAIBAAKBgQCqPLtCyjC3GeLwJODEI9eJLnaanRzxpvU2BWfuUTMem5/s8hwe
FN2cr7ZC5deW9cR1P394OFtWVarOdvDymHntUsZeJMxGY3ad5WlNL5OBLy1aqSIk
T7p7S7ZHfFpEZ8Qx6M13E3xc27T9o+DJMPV300vjSL3sJy+vAcrIGyusQQIDAQAB
AoGAE/mwV3P2J2YINPl+zkUOY3BqRlYtMUXP/BjCSzqH7w1/xIPcPMNiBaKwlkT1
+Sa5eLCMuoSSYx0GP9fBChZOKBPScMrC/77s03U8lLDSaDPid45st8U9dQy6Id97
ny1D3+hU2NNvaVPCZYqtvsGhhLhQ3Hj7YnmbqEJN7I8pTUkCQQDRXknbOkjjm1uX
rqter6jU8r1TS9a3HpJIgbxWD+9qNZmBDJJIb7dB+6NXg3/oljJynB48LRgDlU5Y

11

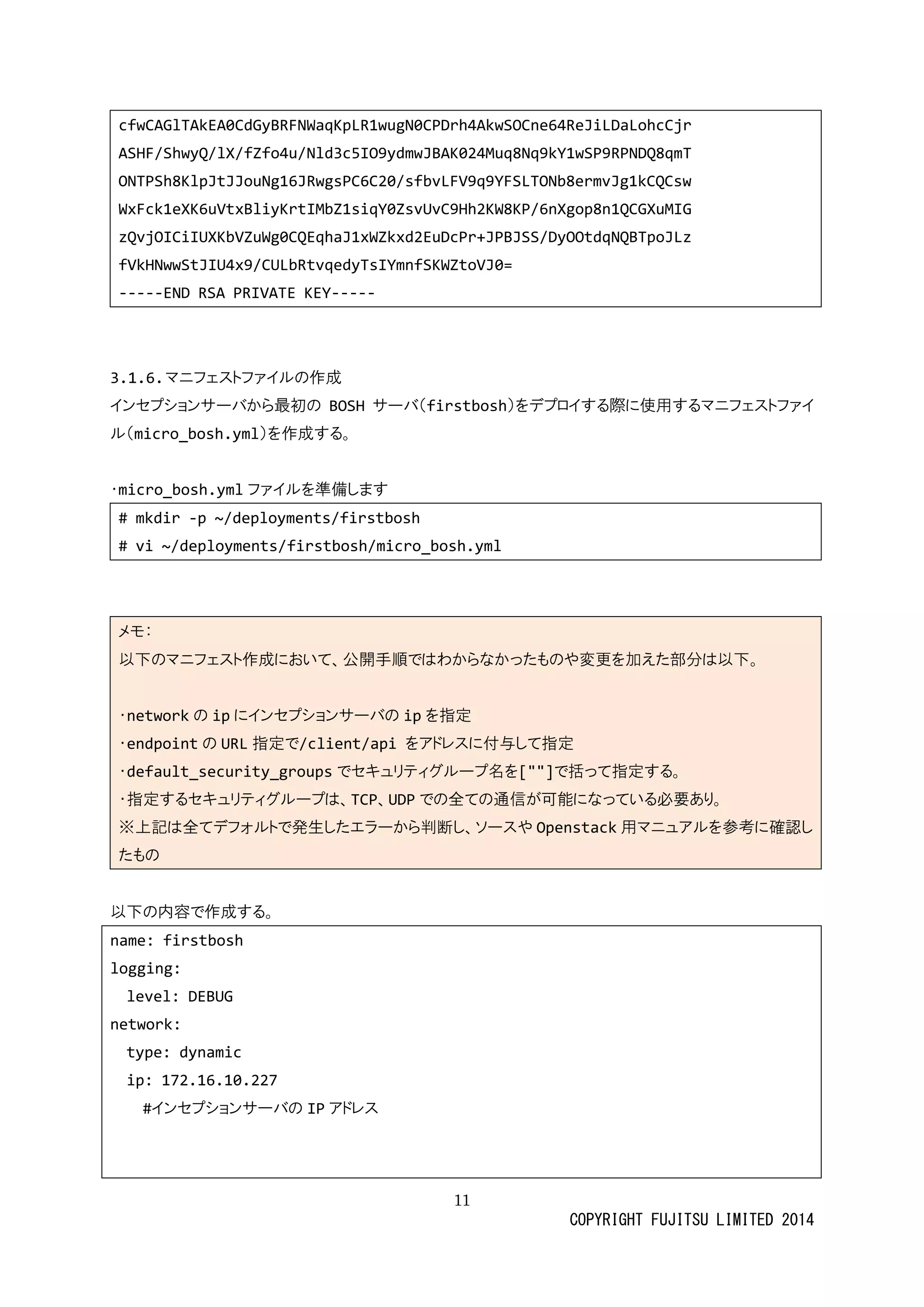

cfwCAGlTAkEA0CdGyBRFNWaqKpLR1wugN0CPDrh4AkwSOCne64ReJiLDaLohcCjr
ASHF/ShwyQ/lX/fZfo4u/Nld3c5IO9ydmwJBAK024Muq8Nq9kY1wSP9RPNDQ8qmT
ONTPSh8KlpJtJJouNg16JRwgsPC6C20/sfbvLFV9q9YFSLTONb8ermvJg1kCQCsw
WxFck1eXK6uVtxBliyKrtIMbZ1siqY0ZsvUvC9Hh2KW8KP/6nXgop8n1QCGXuMIG
zQvjOICiIUXKbVZuWg0CQEqhaJ1xWZkxd2EuDcPr+JPBJSS/DyOOtdqNQBTpoJLz
fVkHNwwStJIU4x9/CULbRtvqedyTsIYmnfSKWZtoVJ0=
3.1.6. マニフェストファイルの作成
インセプショサーバから最初のBOSHサーバ（firstbosh）をデプロイする際に使用するマニフェストァイル（micro_bosh.yml）を作成する。
・micro_bosh.ymlファイルを準備します
# mkdir -p ~/deployments/firstbosh
# vi ~/deployments/firstbosh/micro_bosh.yml
メモ：以下のマニフェスト作成において、公開手順ではわからなったもや変更を加え部分。・networkの ipにインセプショサーバのipを指定・endpointの URL指定で/client/api をアドレスに付与して指定・default_security_groupsでセキュリティグループ名を[""]で括って指定する。・指定するセキュリティグループは、TCP、UDPでの全て通信が可能になっいる必要あり。 ※上記は全てデフォルトで発生したエラーから判断、ソスやOpenstack用マニュアルを参考に確認したもの
以下の内容で作成する。
name: firstbosh
logging:
level: DEBUG
network:
type: dynamic
ip: 172.16.10.227
#インセプショサーバのIPアドレス

12

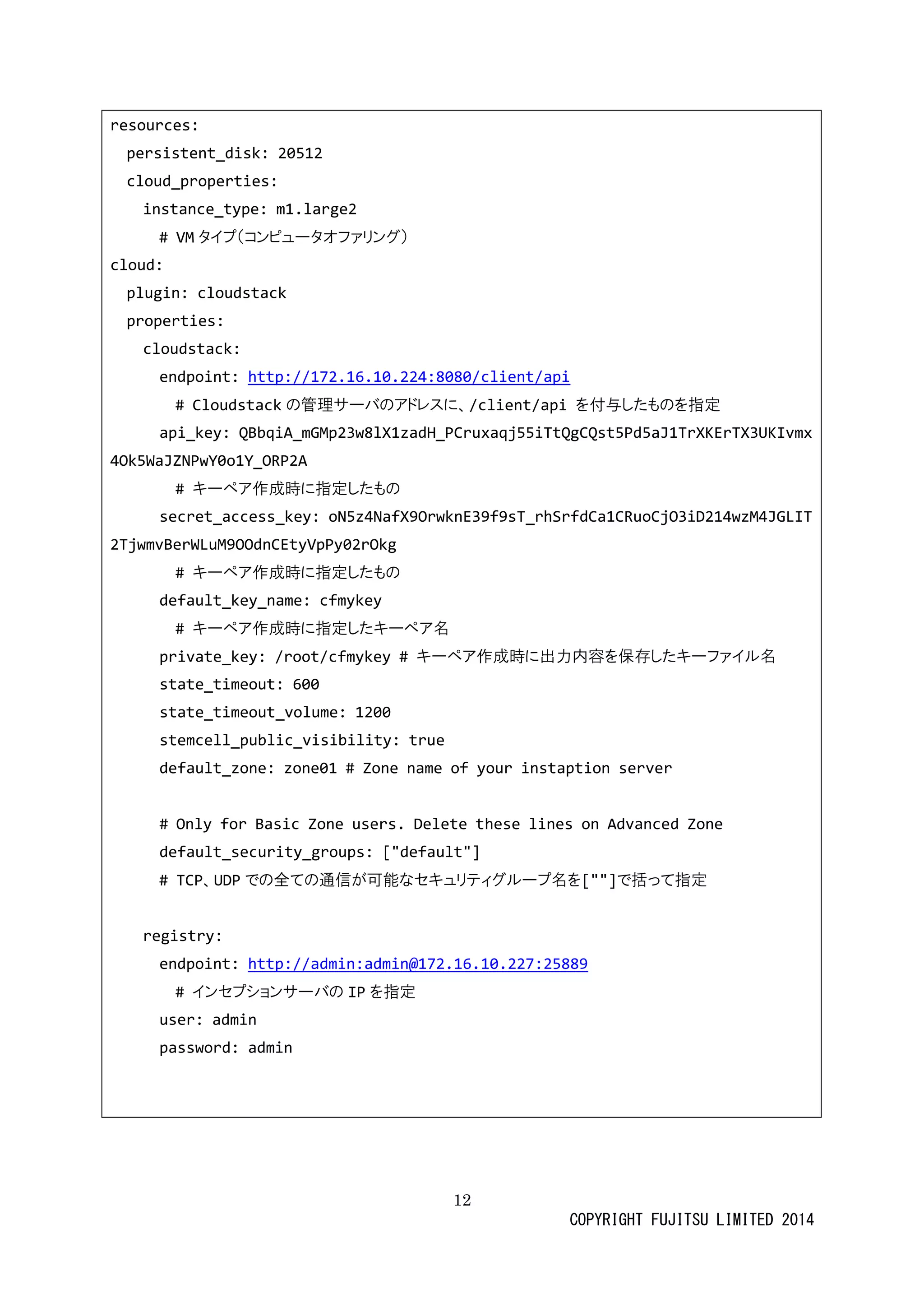

resources:
persistent_disk: 20512
cloud_properties:
instance_type: m1.large2
# VMタイプ（コンピューオファリグ）
cloud:
plugin: cloudstack
properties:
cloudstack:
endpoint: http://172.16.10.224:8080/client/api
# Cloudstackの管理サーバアドレスに、/client/api を付与したもの指定
api_key: QBbqiA_mGMp23w8lX1zadH_PCruxaqj55iTtQgCQst5Pd5aJ1TrXKErTX3UKIvmx4Ok5WaJZNPwY0o1Y_ORP2A
# キーペア作成時に指定したもの
secret_access_key: oN5z4NafX9OrwknE39f9sT_rhSrfdCa1CRuoCjO3iD214wzM4JGLIT2TjwmvBerWLuM9OOdnCEtyVpPy02rOkg
# キーペア作成時に指定したもの
default_key_name: cfmykey
# キーペア作成時に指定した名
private_key: /root/cfmykey # キーペア作成時に出力内容を保存したファイル名
state_timeout: 600
state_timeout_volume: 1200
stemcell_public_visibility: true
default_zone: zone01 # Zone name of your instaption server
# Only for Basic Zone
users. Delete these lines on Advanced default_security_groups: ["default"]
# TCP、UDPでの全て通信が可能なセキュリティグループ名を[""]で括って指定
registry:
endpoint: http://admin:admin@172.16.10.227:25889
# インセプショサーバのIPを指定
user: admin
password: admin

13

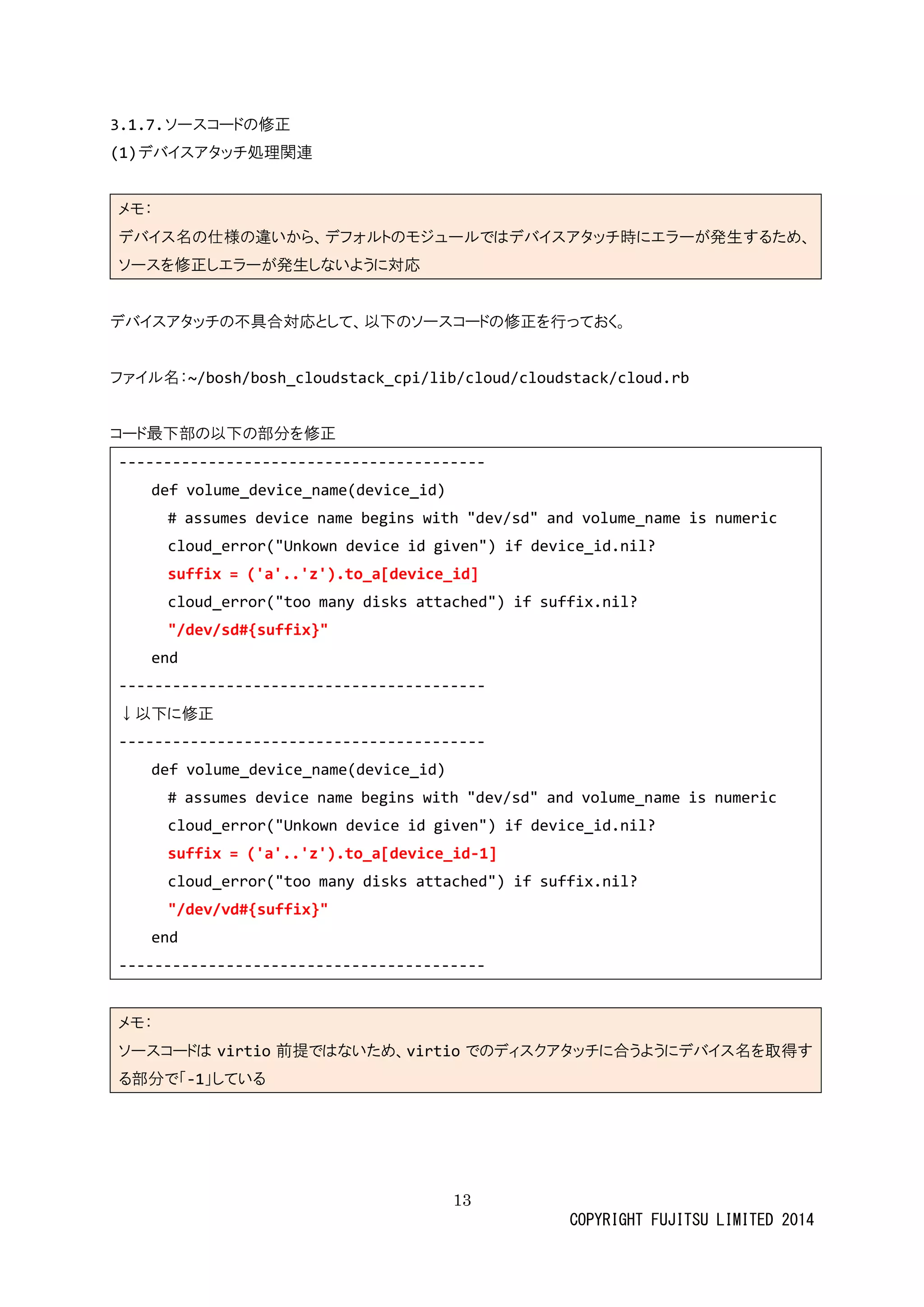

3.1.7. ソースコードの修正
(1) デバイスアタッチ処理関連
メモ：デバイス名の仕様違いから、フォルトモジューではアタッチ時にエラが発生するためソースを修正しエラが発生ないように対応
デバイスアタッチの不具合対応として、以下ソーコド修正を行っおく。
ファイル名：~/bosh/bosh_cloudstack_cpi/lib/cloud/cloudstack/cloud.rb
コード最下部の以分を修正
-----------------------------------------
def volume_device_name(id)
# assumes device name begins with "dev/sd" and volume_name is numeric
cloud_error("Unkown device id given") if device_id.nil?
suffix = ('a'..'z').to_a[device_id]
cloud_error("too many disks attached") if suffix.nil?
"/dev/sd#{suffix}"
end
-----------------------------------------
↓以下に修正
-----------------------------------------
def volume_device_name(id)
# assumes device name begins with "dev/sd" and volume_is numeric
cloud_error("Unkown device id given") if device_id.nil?
suffix = ('a'..'z').to_a[device_id-1]
cloud_error("too many disks attached") if suffix.nil?
"/dev/vd#{suffix}"
end
-----------------------------------------
メモ：ソースコドはvirtio前提ではないため、virtioでのディスクアタッチに合うよバイ名を取得する部分で「-1」している

14

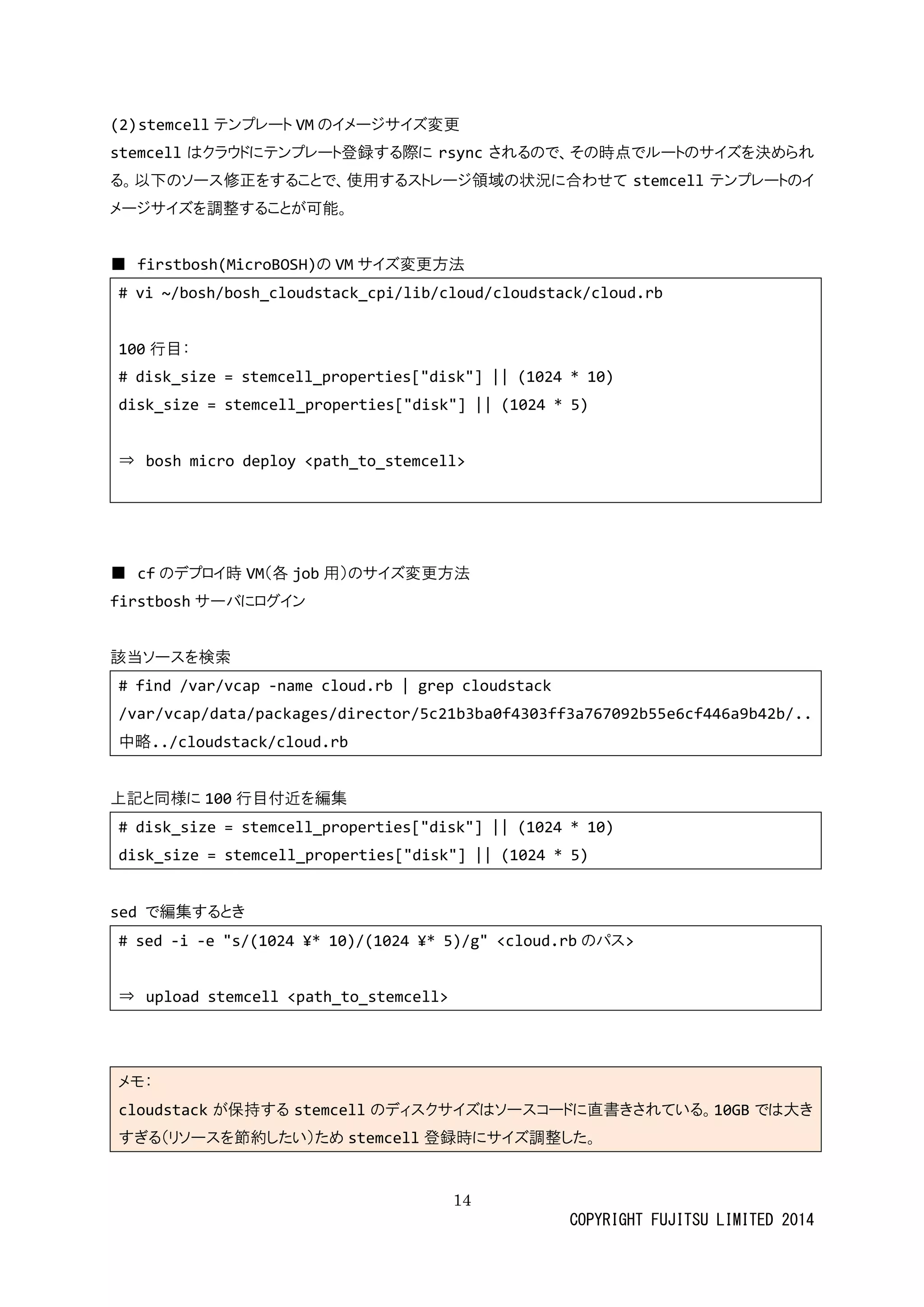

(2) stemcellテンプレートVMのイメージサズ変更
stemcellはクラウドにテンプレート登録する際rsyncされるので、その時点でルートサイズを決められる。以下のソース修正をすることで、使用するストレージ領域の状況に合わせてstemcellテンプレートのイメージサイズを調整することが可能。
■ firstbosh(MicroBOSH)の VMサイズ変更方法
# vi ~/bosh/bosh_cloudstack_cpi/lib/cloud/cloudstack/cloud.rb
100行目：
# disk_size = stemcell_properties["disk"] || (1024 * 10)
disk_size = stemcell_properties["disk"] || (1024 * 5)
⇒ bosh micro deploy <path_to_stemcell>
■ cfのデプロイ時VM（各job用）のサイズ変更方法
firstboshサーバにログイン
該当ソースを検索
# find /var/vcap -name cloud.rb | grep cloudstack
/var/vcap/data/packages/director/5c21b3ba0f4303ff3a767092b55e6cf446a9b42b/.. 中略../cloudstack/cloud.rb
上記と同様に100行目付近を編集
# disk_size = stemcell_properties["disk"] || (1024 * 10)
disk_size = stemcell_properties["disk"] || (1024 * 5)
sed で編集するとき
# sed -i -e "s/(1024 ¥* 10)/(1024 ¥* 5)/g" <cloud.rbのパス>
⇒ upload stemcell <path_to_stemcell>
メモ： cloudstackが保持するstemcellのディスクサイズはソーコドに直書きされている。10GBでは大きすぎる（リソースを節約したい）めstemcell登録時にサイズ調整した。

15

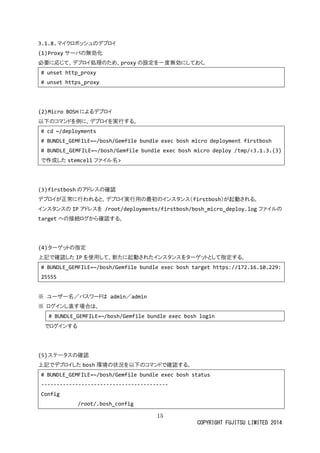

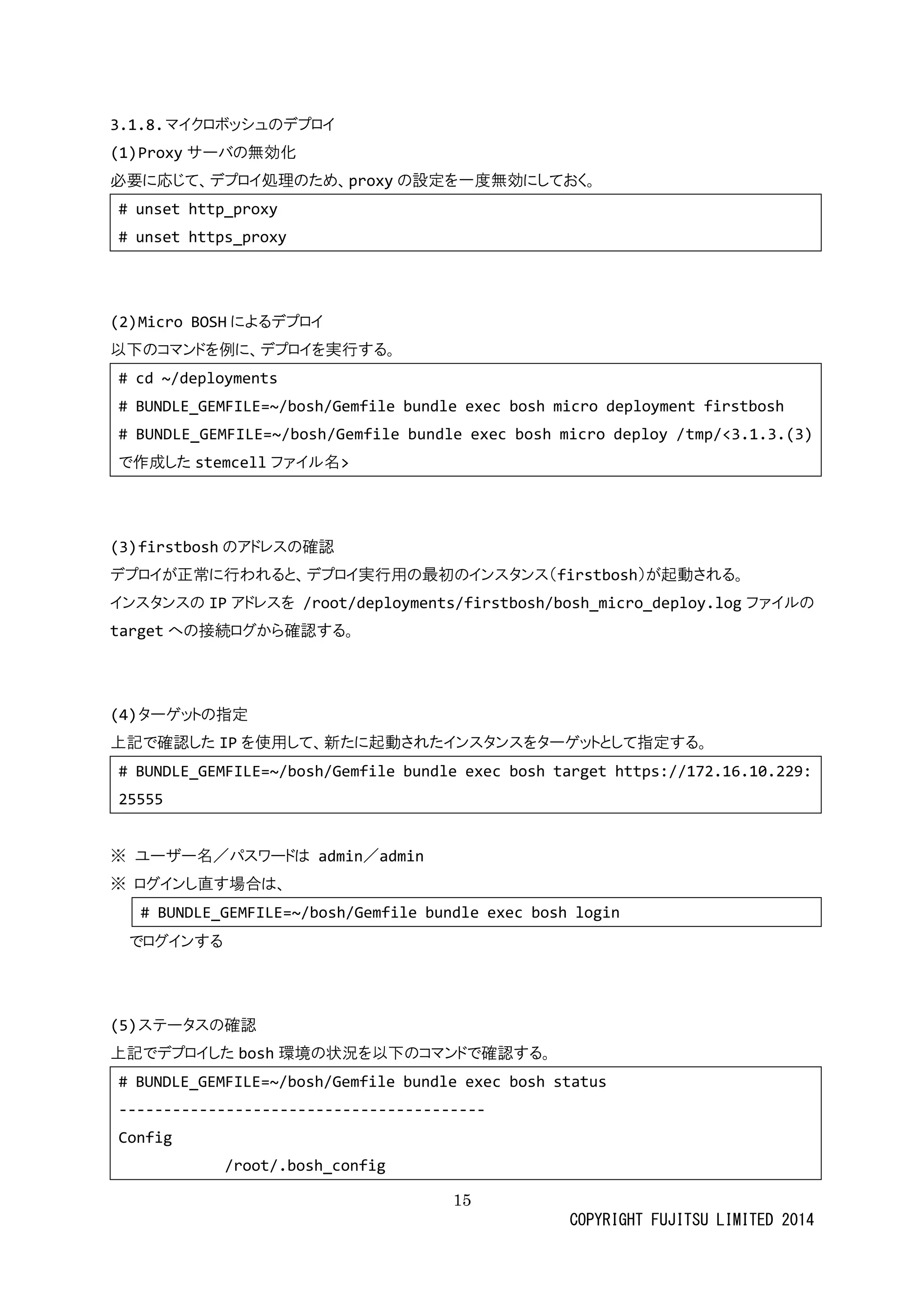

3.1.8. マイクロボッシュのデプロイ
(1) Proxyサーバの無効化
必要に応じて、デプロイ処理のため、proxyの設定を一度無効にしておく。
# unset http_proxy
# unset https_proxy
(2) Micro BOSHによるデプロイ
以下のコマンドを例に、デプロイ実行する。
# cd ~/deployments
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh micro deployment firstbosh
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh micro deploy /tmp/<3.1.3.(3) で作成したstemcellファイル名>
(3) firstboshのアドレス確認
デプロイが正常に行われると、実用の最初ンスタ（firstbosh）が起動される。
インスタのIPアドレスを /root/deployments/firstbosh/bosh_micro_deploy.logファイルの targetへの接続ログから確認する。
(4) ターゲットの指定
上記で確認したIPを使用して、新たに起動されインスタをーゲットと指定する。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh target https://172.16.10.229: 25555
※ ユーザ名／パスワドは admin／admin
※ ログインし直す場合は、
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh login
でログインする
(5) ステータの確認
上記でデプロイしたbosh環境の状況を以下のコマンドで確認する。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh status
-----------------------------------------
Config
/root/.bosh_config

16

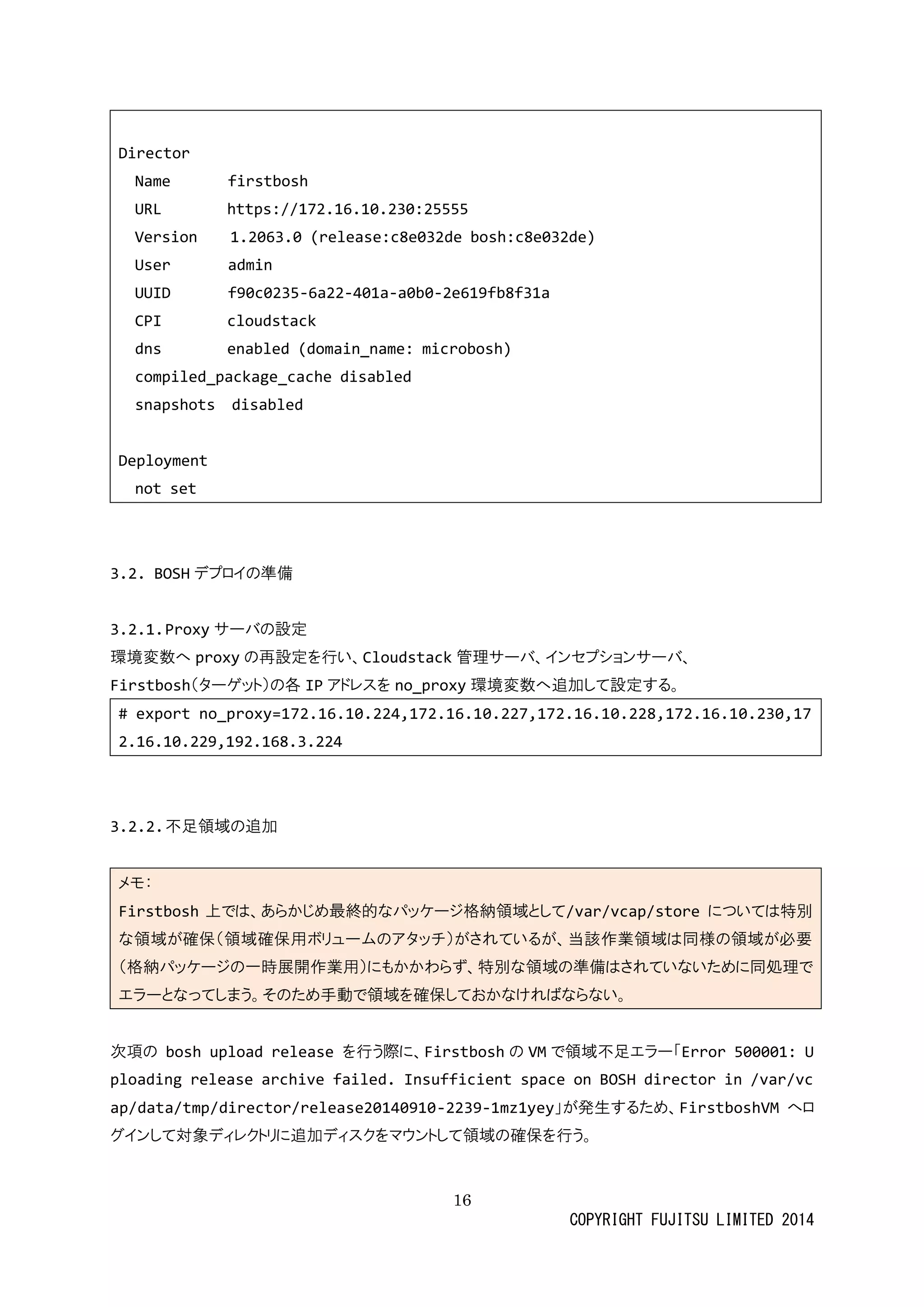

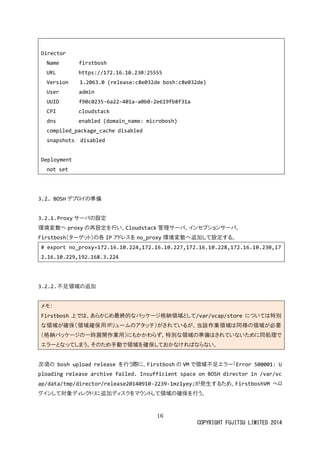

Director
Name firstbosh
URL https://172.16.10.230:25555
Version 1.2063.0 (release:c8e032de bosh:c8e032de)
User admin
UUID f90c0235-6a22-401a-a0b0-2e619fb8f31a
CPI cloudstack
dns enabled (domain_name: microbosh)
compiled_package_cache disabled
snapshots disabled
Deployment
not set
3.2. BOSHデプロイの準備
3.2.1. Proxyサーバの設定
環境変数へproxyの再設定を行い、Cloudstack管理サーバ、
インセプショFirstbosh（ターゲット）の各IPアドレスを no_proxy環境変数へ追加して設定する。
# export no_proxy=172.16.10.224,172.16.10.227,172.16.10.228,172.16.10.230,172.16.10.229,192.168.3.224
3.2.2. 不足領域の追加
メモ： Firstbosh上では、あらかじめ最終的なパッケージ格納領域として/var/vcap/store については特別な領域が確保（用ボリュームのアタッチ）されている、当該作業は同様必要（格納パッケージの一時展開作業用）にもかわらず、特別な領域準備はされていため同処理でエラーとなってしまう。そのため手動で領域を確保おかければらない。
次項の bosh upload release を行う際に、Firstboshの VMで領域不足エラー「Error 500001: Uploading release archive failed. Insufficient space on BOSH director in /var/vcap/data/tmp/director/release20140910-2239-1mz1yey」が発生するため、FirstboshVMへログインして対象ディレクトリに追加スをマウ領域の確保行う。

17

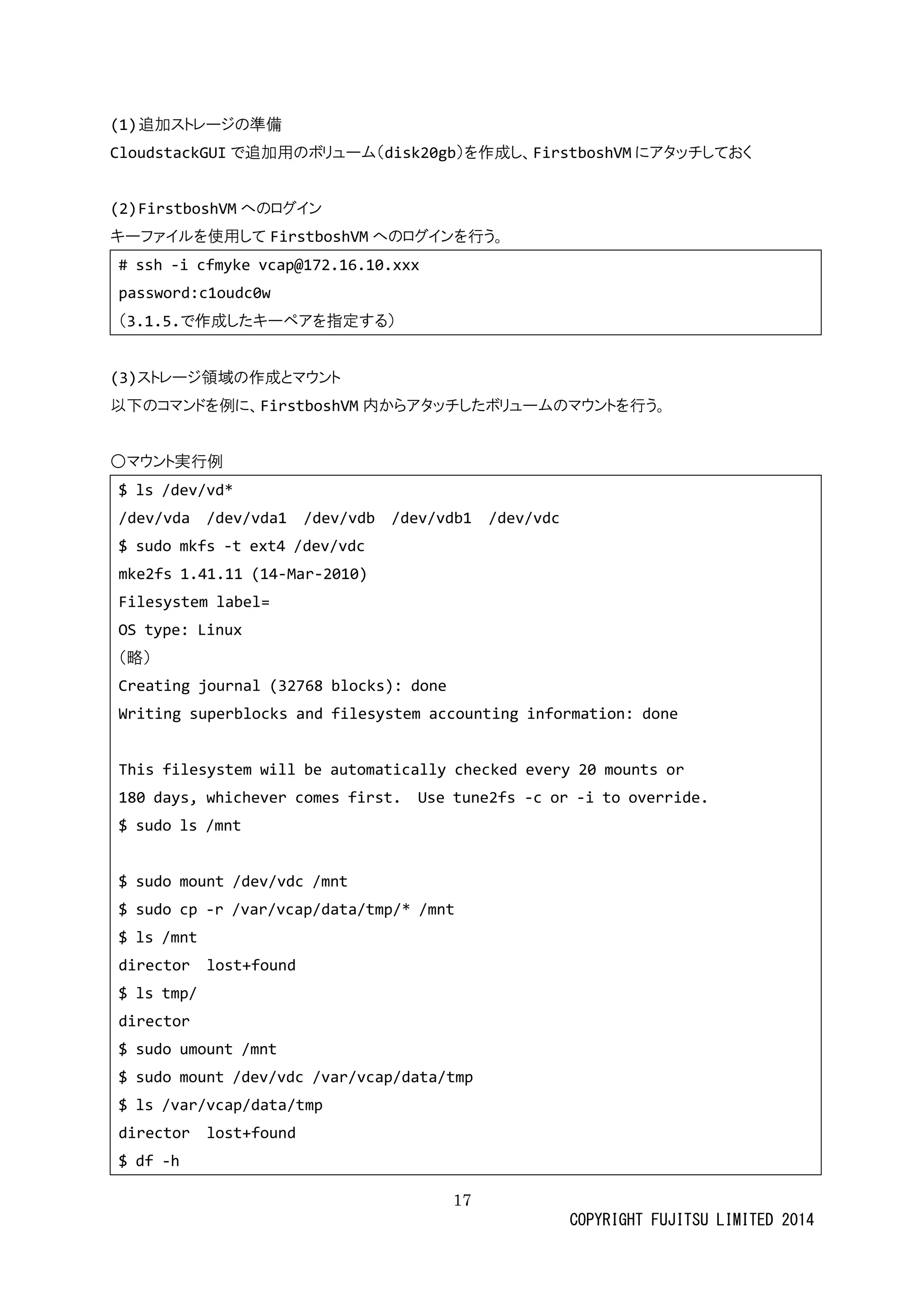

(1) 追加ストレージの準備
CloudstackGUIで追加用のボリューム（disk20gb）を作成し、FirstboshVMにアタッチしておく
(2) FirstboshVMへのログイン
キーファイルを使用してFirstboshVMへのログインを行う。
# ssh -i cfmyke vcap@172.16.10.xxx
password:c1oudc0w
（3.1.5.で作成したキーペアを指定する）
(3)スト
レージ領域の作成とマウン以下のコマンドを例に、FirstboshVM内からアタッチしたボリュームのマウントを行う。
○マウント実行例
$ ls /dev/vd*
/dev/vda vda1 vdb vdb1 vdc
$ sudo mkfs -t ext4 /dev/vdc
mke2fs 1.41.11 (14-Mar-2010)
Filesystem label=
OS type: Linux
（略）
Creating journal (32768 blocks): done
Writing superblocks and filesystem accounting information: done
This filesystem will be automatically checked every 20 mounts or
180 days, whichever comes first. Use tune2fs -c or -i to override.
$ sudo ls /mnt
$ sudo mount /dev/vdc mnt
$ sudo cp -r /var/vcap/data/tmp/* mnt
$ ls /mnt
director lost+found
$ ls tmp/
director
$ sudo umount /mnt
$ sudo mount /dev/vdc var/vcap/data/tmp
$ ls /var/vcap/data/tmp
director lost+found
$ df -h

18

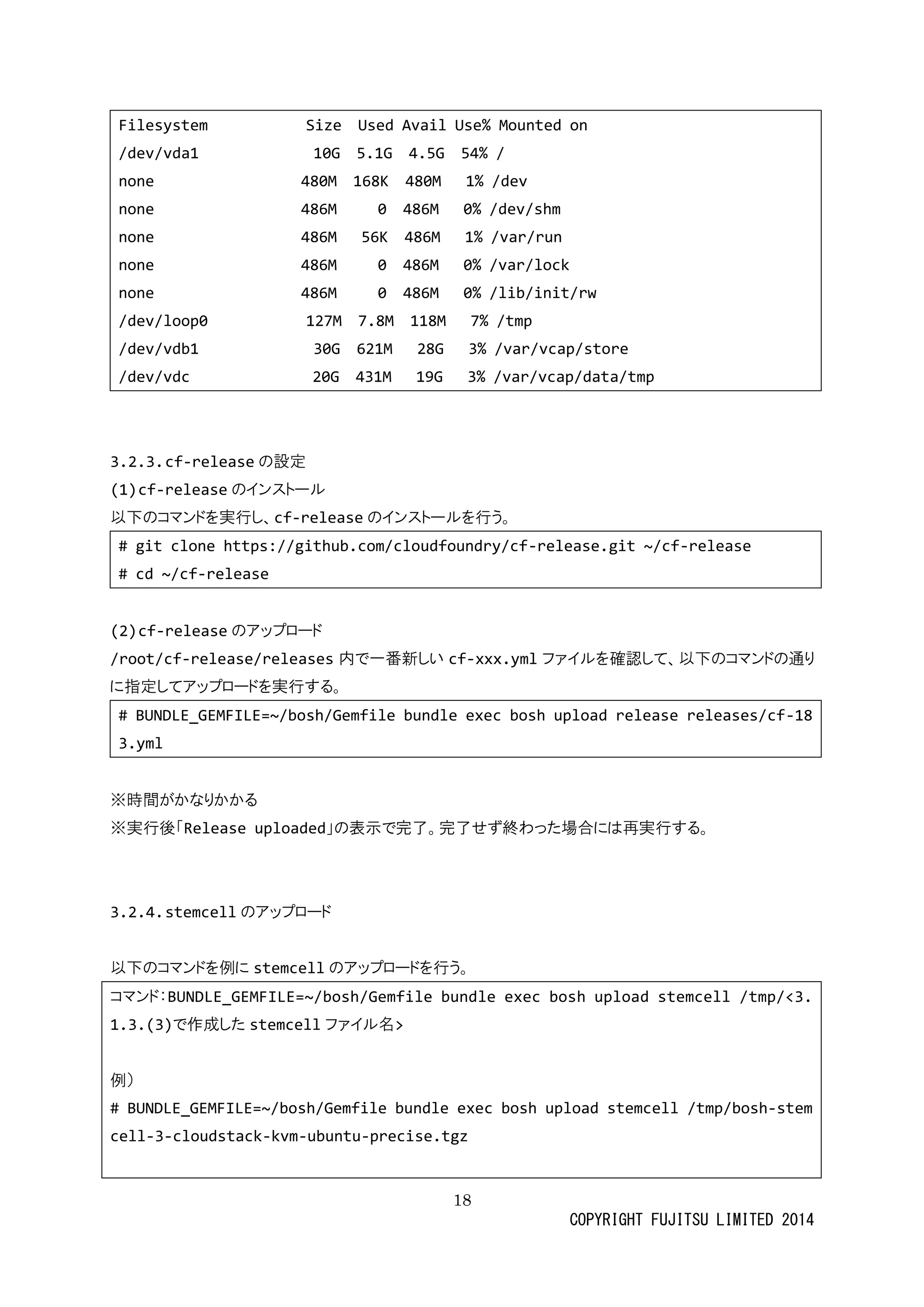

Filesystem Size Used Avail Use% Mounted on
/
dev/vda1 10G 5.1G 4.5G 54% none 480M 168K 480M 1% /dev
none 486M 0 0% /dev/shm
none 486M 56K 1% /var/run
none 486M 0 0% /var/lock
none 486M 0 0% /lib/init/rw
/dev/loop0 127M 7.8M 118M 7% /tmp
/dev/vdb1 30G 621M 28G 3% var/vcap/store
/dev/vdc 20G 431M 19G 3% var/vcap/data/tmp
3.2.3. cf-releaseの設定
(1) cf-releaseのインストール
以下のコマンドを実行し、cf-releaseのインストールを行う。
# git clone https://github.com/cloudfoundry/cf-release.git ~/cf-release
# cd ~/cf-release
(2) cf-releaseのアップロード
/root/cf-release/releases内で一番新しいcf-xxx.ymlファイルを確認して、以下のコマンド通りに指定してアップロードを実行する。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh upload release releases/cf-183.yml
※時間がかなりる
※実行後「Release uploaded」の表示で完了。せず終わった場合には再実行する。
3.2.4. stemcellのアップロード
以下のコマンドを例にstemcellのアップロードを行う。
コマンド：BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh upload stemcell /tmp/<3.1.3.(3)で作成したstemcellファイル名>
例）
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh upload stemcell /tmp/bosh-stemcell-3-cloudstack-kvm-ubuntu-precise.tgz

19

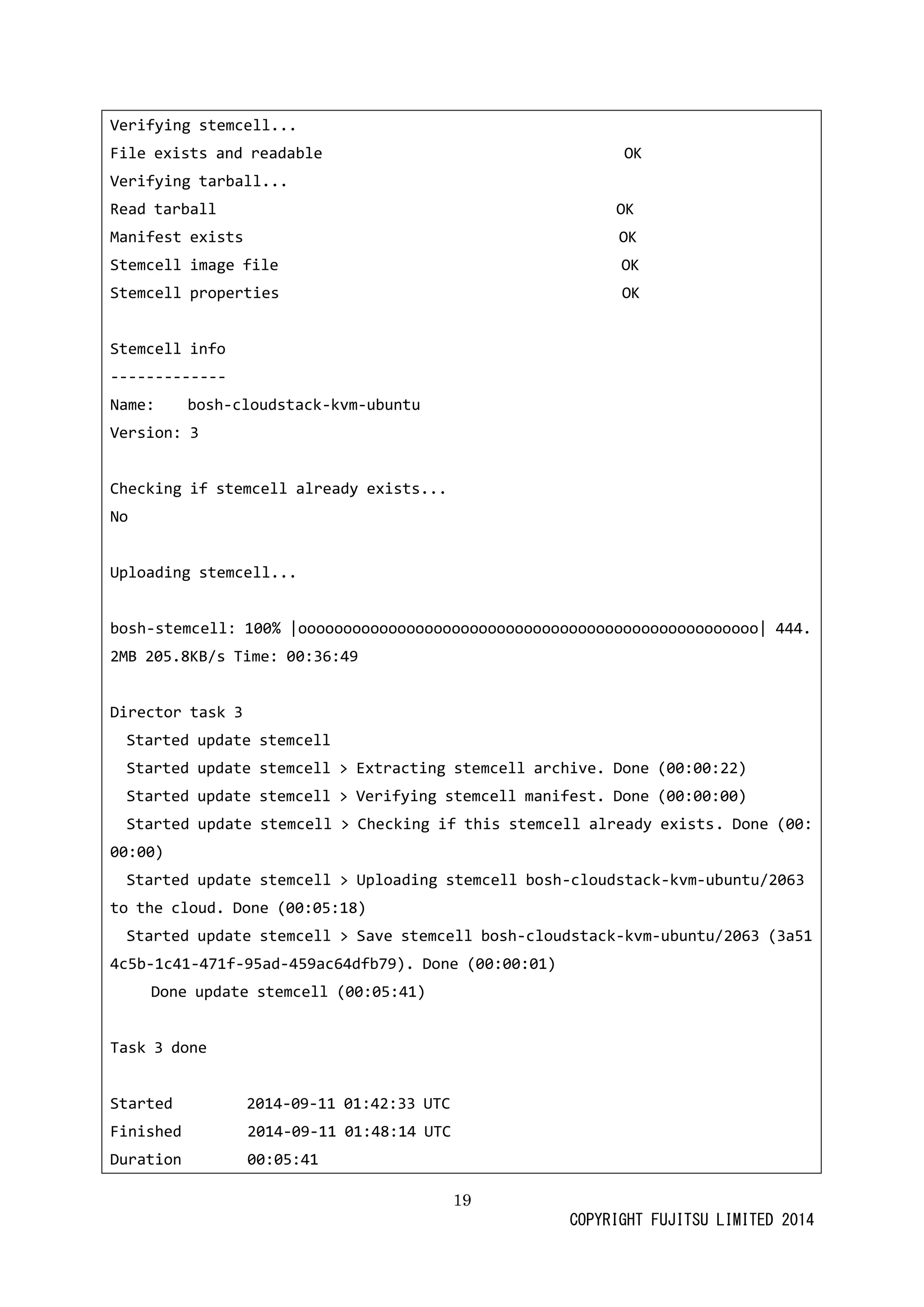

Verifying stemcell...
File exists and readable OK
Verifying tarball...
Read tarball OK
Manifest exists OK
Stemcell image file OK
Stemcell properties OK
Stemcell info
-------------
Name: bosh-cloudstack-kvm-ubuntu
Version: 3
Checking if stemcell already exists...
No
Uploading stemcell...
bosh-stemcell: 100% |ooooooooooooooooooooooooooooooooooooooooooooooooooo| 444.2MB 205.8KB/s Time: 00:36:49
Director task 3
Started update stemcell
Started update stemcell > Extracting archive. Done (00:22)
Started update stemcell > Verifying manifest. Done (00:00)
Started update stemcell > Checking if this already exists. Done (00: 00:00)
Started update stemcell > Uploading bosh-cloudstack-kvm-ubuntu/2063 to the cloud. Done (00:05:18)
Started update stemcell > Save bosh-cloudstack-kvm-ubuntu/2063 (3a514c5b-1c41-471f-95ad-459ac64dfb79). Done (00:01)
Done update stemcell (00:05:41)
Task 3 done
Started 2014-09-11 01:42:33 UTC
Finished 2014-09-11 01:48:14 UTC
Duration 00:05:41

20

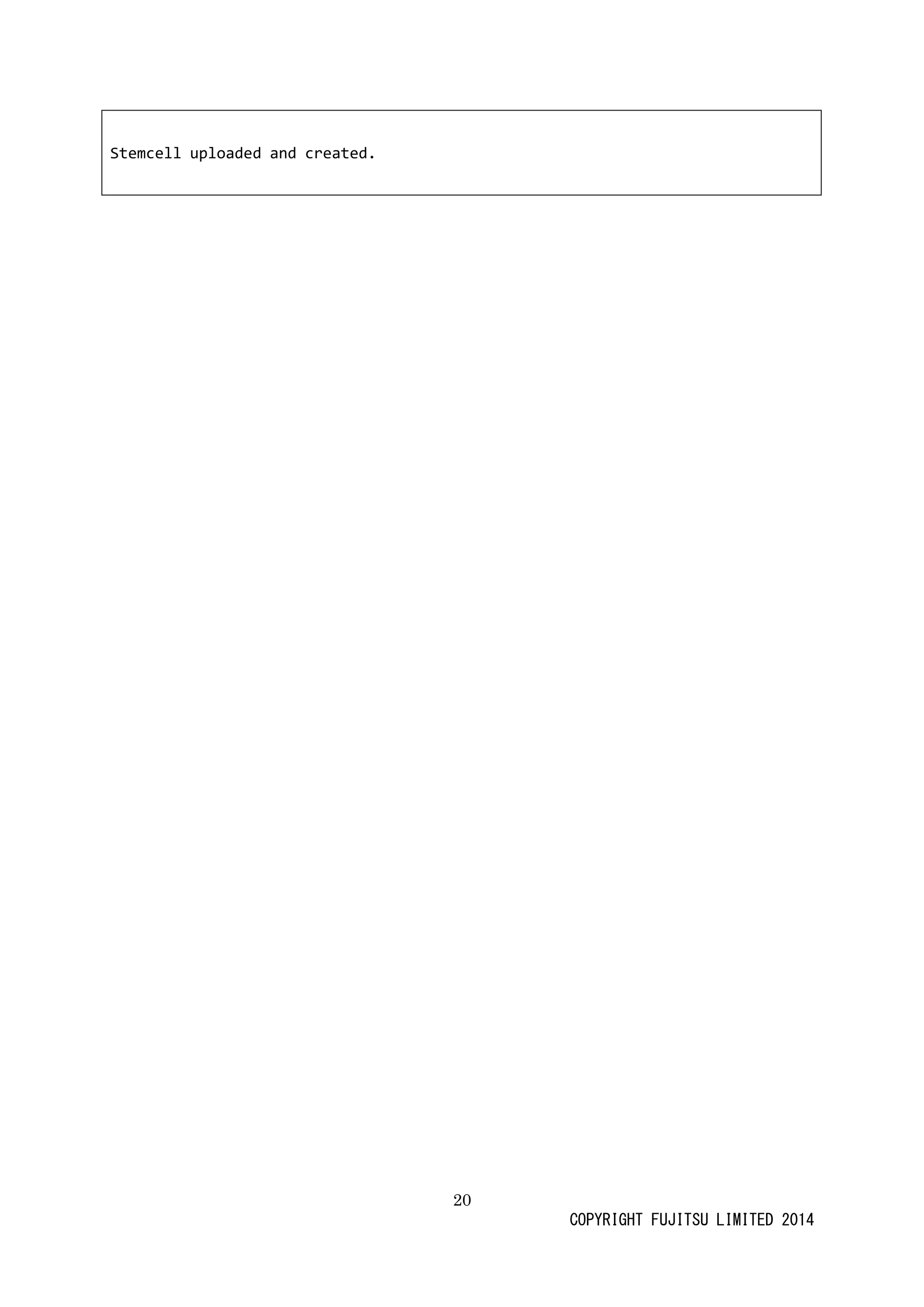

Stemcell uploaded and created.

21

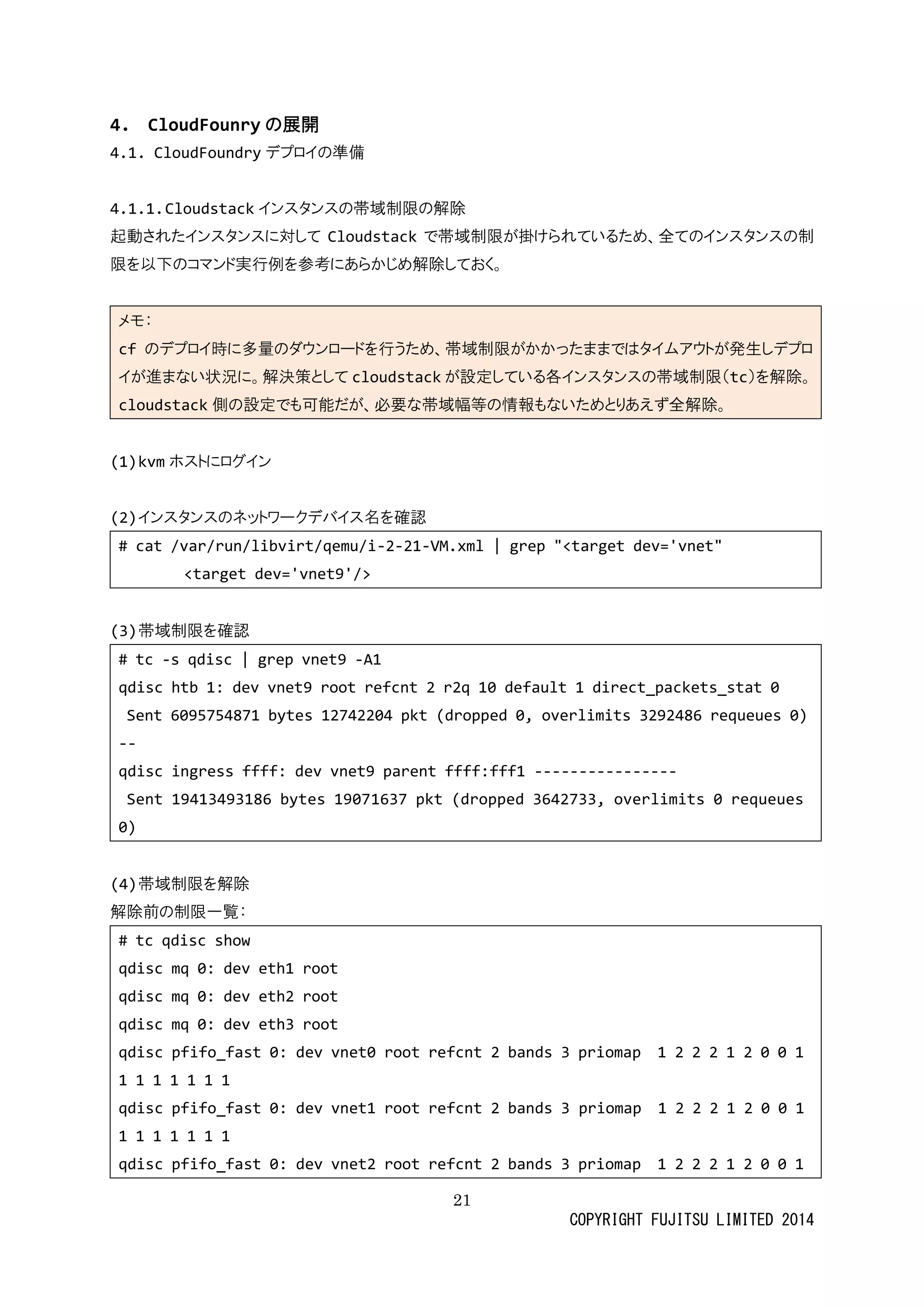

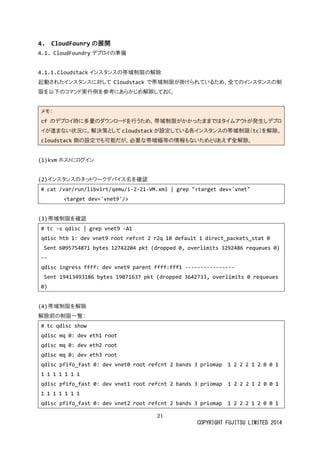

4. CloudFounryの展開
4.1. CloudFoundryデプロイの準備
4.1.1. Cloudstackインスタンスの帯域制限の解除
起動されたインスタに対してCloudstackで帯域制限が掛けられているため、全のインスタ限を以下のコマンド実行例参考にあらかじめ解除しておく。
メモ： cfのデプロイ時に多量ダウンードを行うため、帯域制限がかっまではタムアト発生しイが進まない状況に。解決策としてcloudstackが設定している各インスタの帯域制限（tc）を解除。 cloudstack側の設定でも可能だが、必要な帯域幅等情報いためとりあえず全解除。
(1) kvmホストにログイン
(2) インスタのネットワークデバ名を確認
# cat /var/run/libvirt/qemu/i-2-21-VM.xml | grep "<target dev='vnet"
<target dev='vnet9'/>
(3) 帯域制限を確認
# tc -s qdisc | grep vnet9 -A1
qdisc htb 1: dev vnet9 root refcnt 2 r2q 10 default 1 direct_packets_stat 0
Sent 6095754871 bytes 12742204 pkt (dropped 0, overlimits 3292486 requeues 0)
--
qdisc ingress ffff: dev vnet9 parent fff1 ----------------
(4) 帯域制限を解除
解除前の制限一覧：
# tc qdisc show
qdisc mq 0: dev eth1 root
qdisc pfifo_fast 0: dev vnet0 root refcnt 2 bands 3 priomap 1 0 1
qdisc pfifo_fast 0: dev vnet1 root refcnt 2 bands 3 priomap 1 2 0 1
qdisc pfifo_fast 0: dev vnet2 root refcnt 2 bands 3 priomap 1 0

22

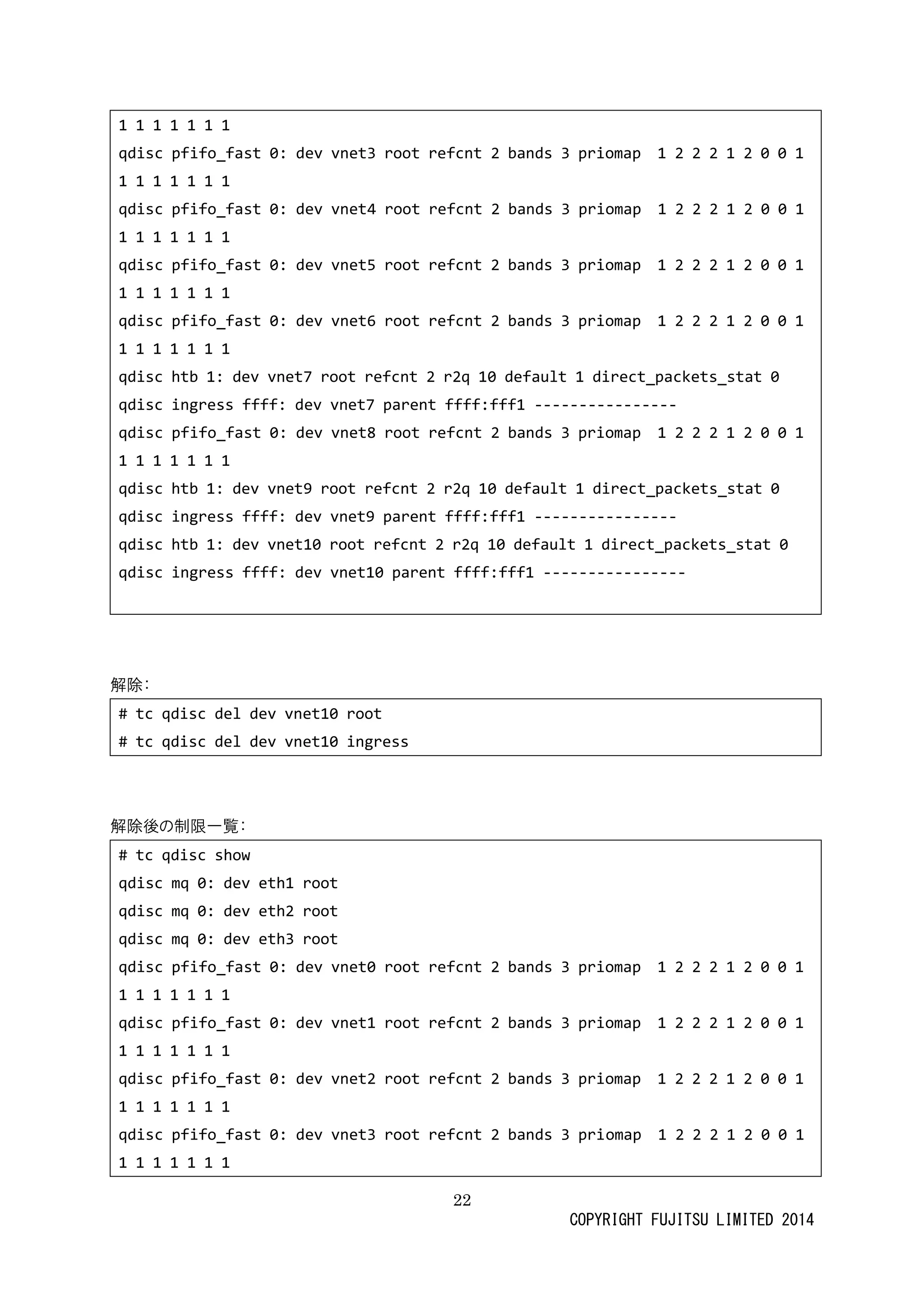

1
解除：
# tc qdisc del dev vnet10 root
# tc qdisc del dev vnet10 ingress
解除後の制限一覧：
# tc qdisc show

23

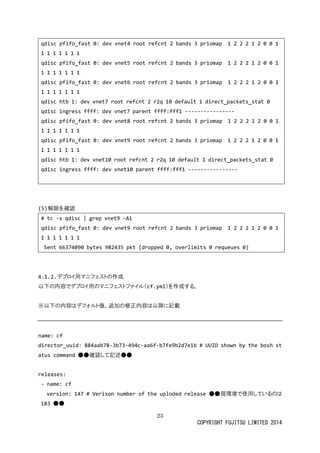

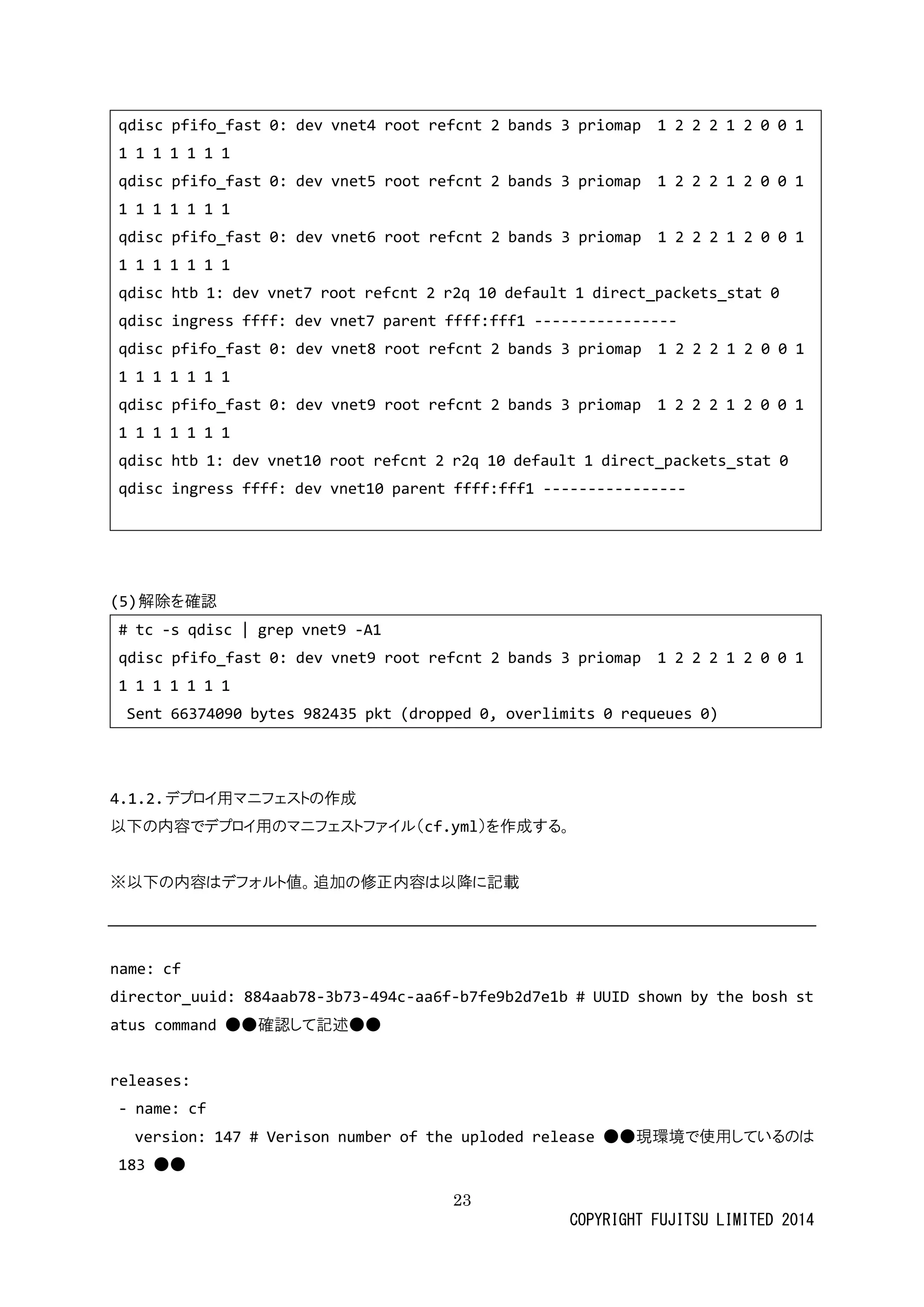

(5) 解除を確認
# tc -s qdisc | grep vnet9 -A1
4.1.2. デプロイ用マニフェストの作成
以下の内容でデプロイ用マニフェストファイル（cf.yml）を作成する。
※以下の内容はデフォルト値。追加修正降に記載
name: cf
director_uuid: 884aab78-3b73-494c-aa6f-b7fe9b2d7e1b # UUID shown by the bosh status command ●
確認して記述releases:
- name: cf
version: 147 # Verison number of the uploded release ●現環境で使用しているのは 183 ●

24

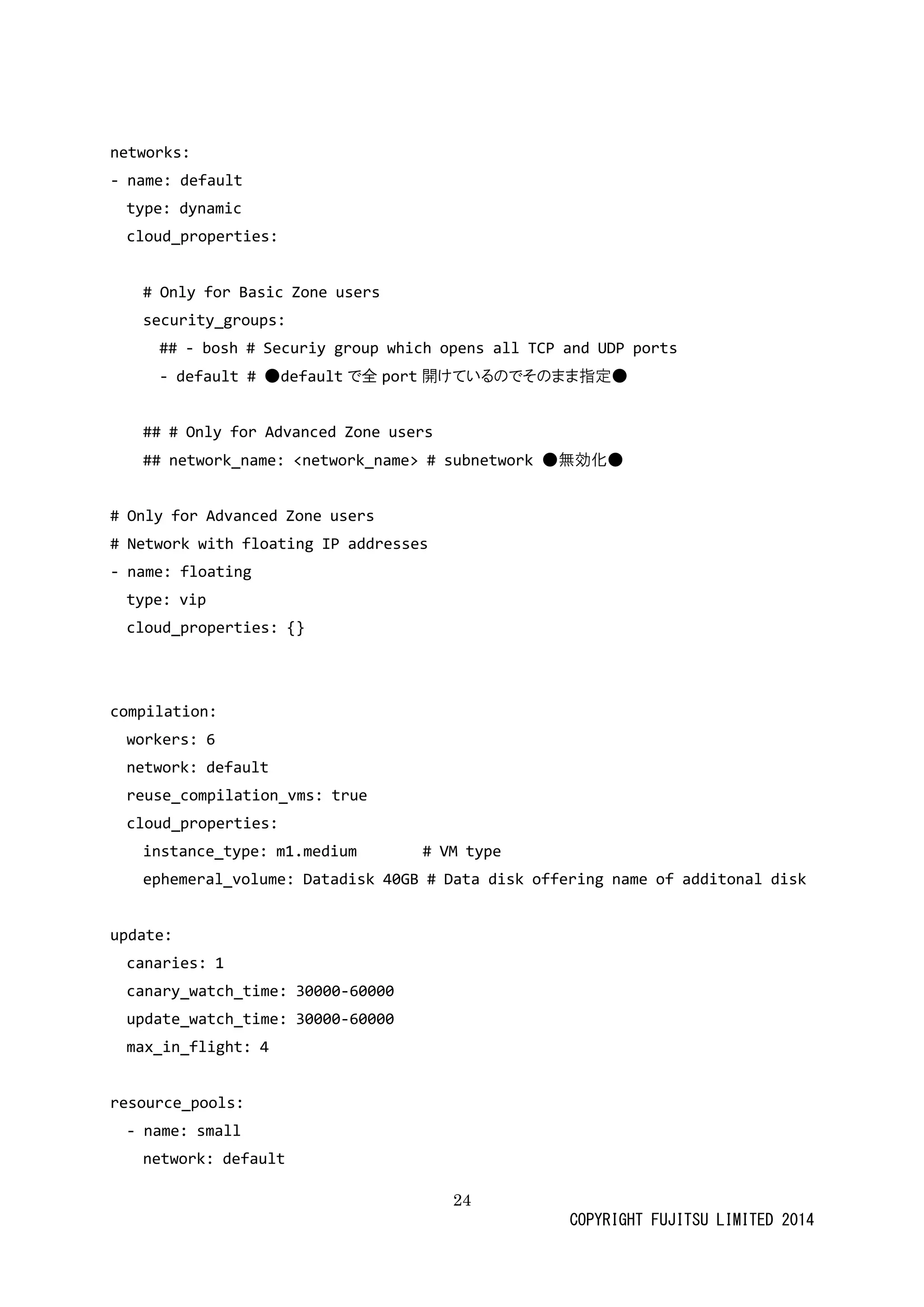

networks:
- name: default
type: dynamic
cloud_properties:
# Only for Basic Zone users
security_groups:
## - bosh # Securiy group which opens all TCP and UDP ports
- default # ●defaultで全port開けているのでそま指定●
## # Only for Advanced Zone users
## network_name: <name> # subnetwork ●
無効化# Only for Advanced Zone users
# Network with floating IP addresses
- name: floating
type: vip
cloud_properties: {}
compilation:
workers: 6
network: default
reuse_compilation_vms: true
cloud_properties:
instance_type: m1.medium # VM type
ephemeral_volume: Datadisk 40GB # Data disk
offering name of additonal update:
canaries: 1
canary_watch_time: 30000-60000
update_watch_time: 30000-60000
max_in_flight: 4
resource_pools:
- name: small
network: default

25

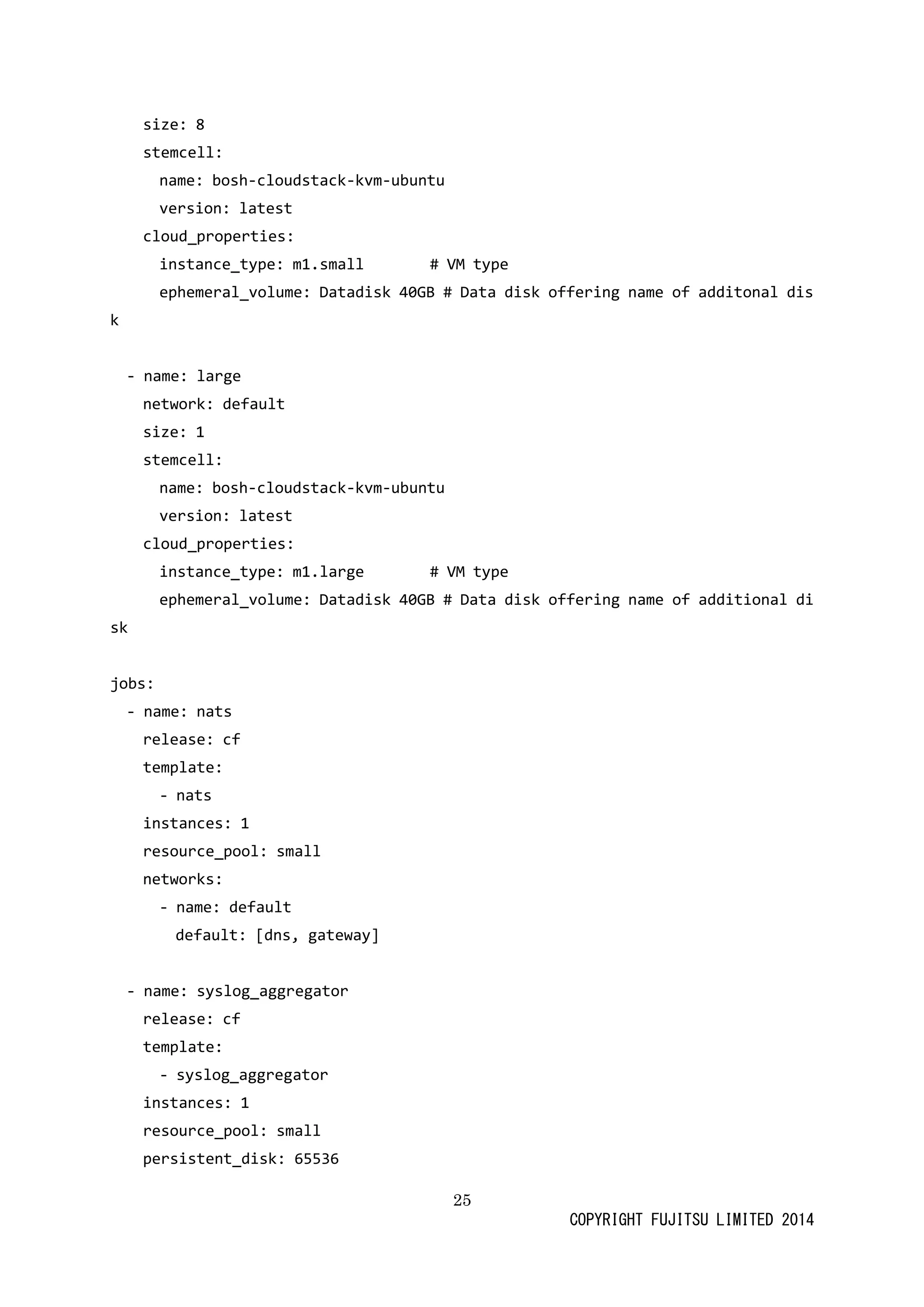

size: 8
stemcell:
name: bosh-cloudstack-kvm-ubuntu
version: latest
cloud_properties:
instance_type: m1.small # VM type
offering name of additonal - name: large
network: default
size: 1
stemcell:
name: bosh-cloudstack-kvm-ubuntu
version: latest
cloud_properties:
instance_type: m1.large # VM type
offering name of additional jobs:
- name: nats
release: cf
template:
- nats
instances: 1
resource_pool: small
networks:
- name: default
default: [dns, gateway]
- name: syslog_aggregator
release: cf
template:
- syslog_aggregator
instances: 1

26

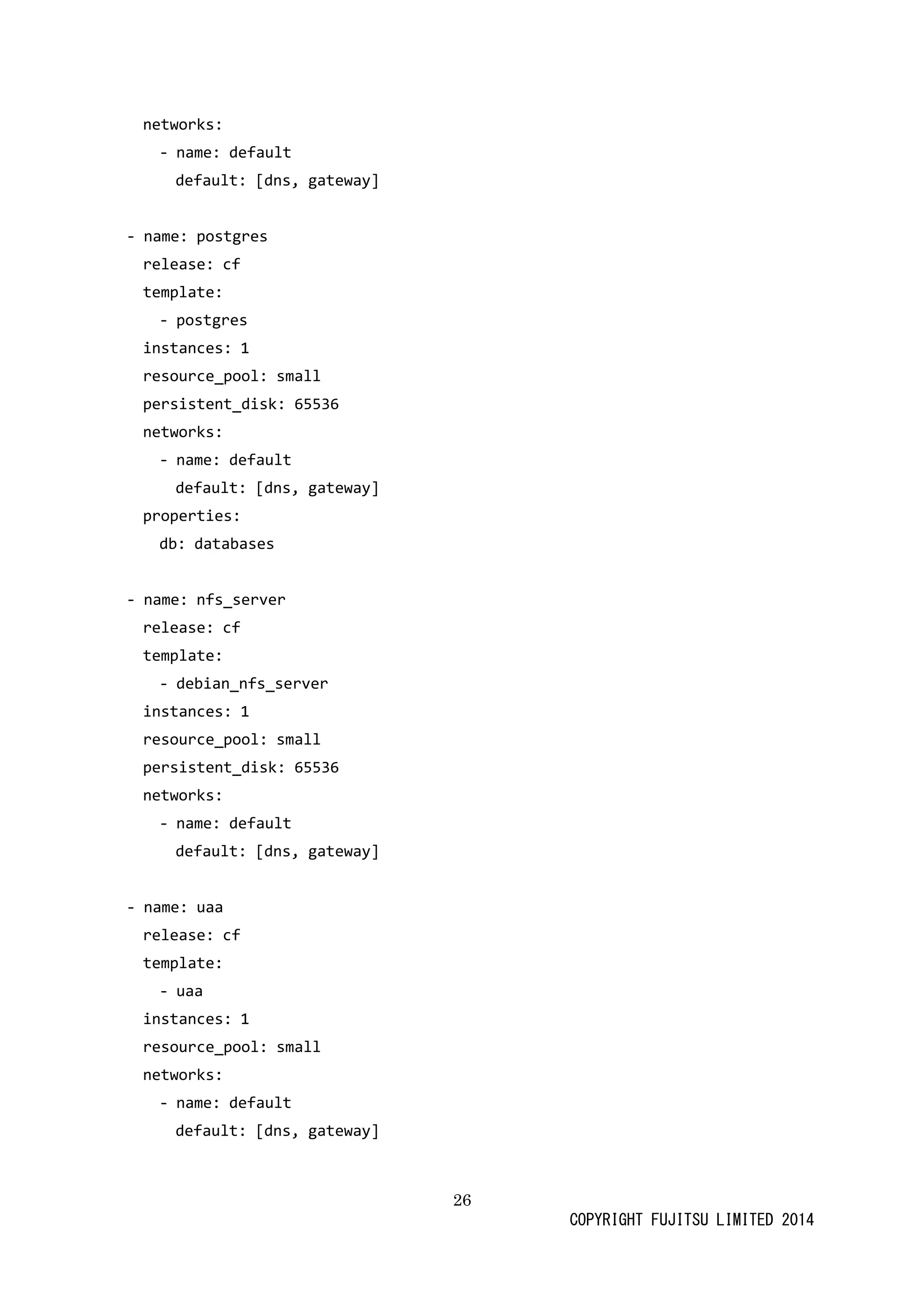

networks:
- name: default
- name: postgres
release: cf
template:
- postgres
instances: 1
networks:
- name: default
properties:
db: databases
- name: nfs_server
release: cf
template:
- debian_nfs_server
instances: 1
networks:
- name: default
- name: uaa
release: cf
template:
- uaa
instances: 1
networks:
- name: default

27

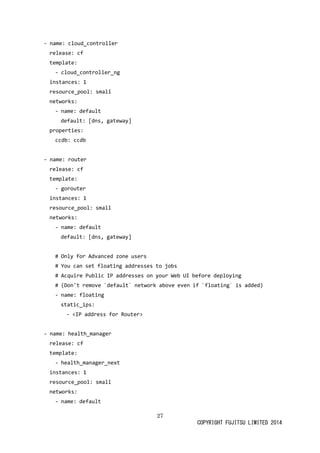

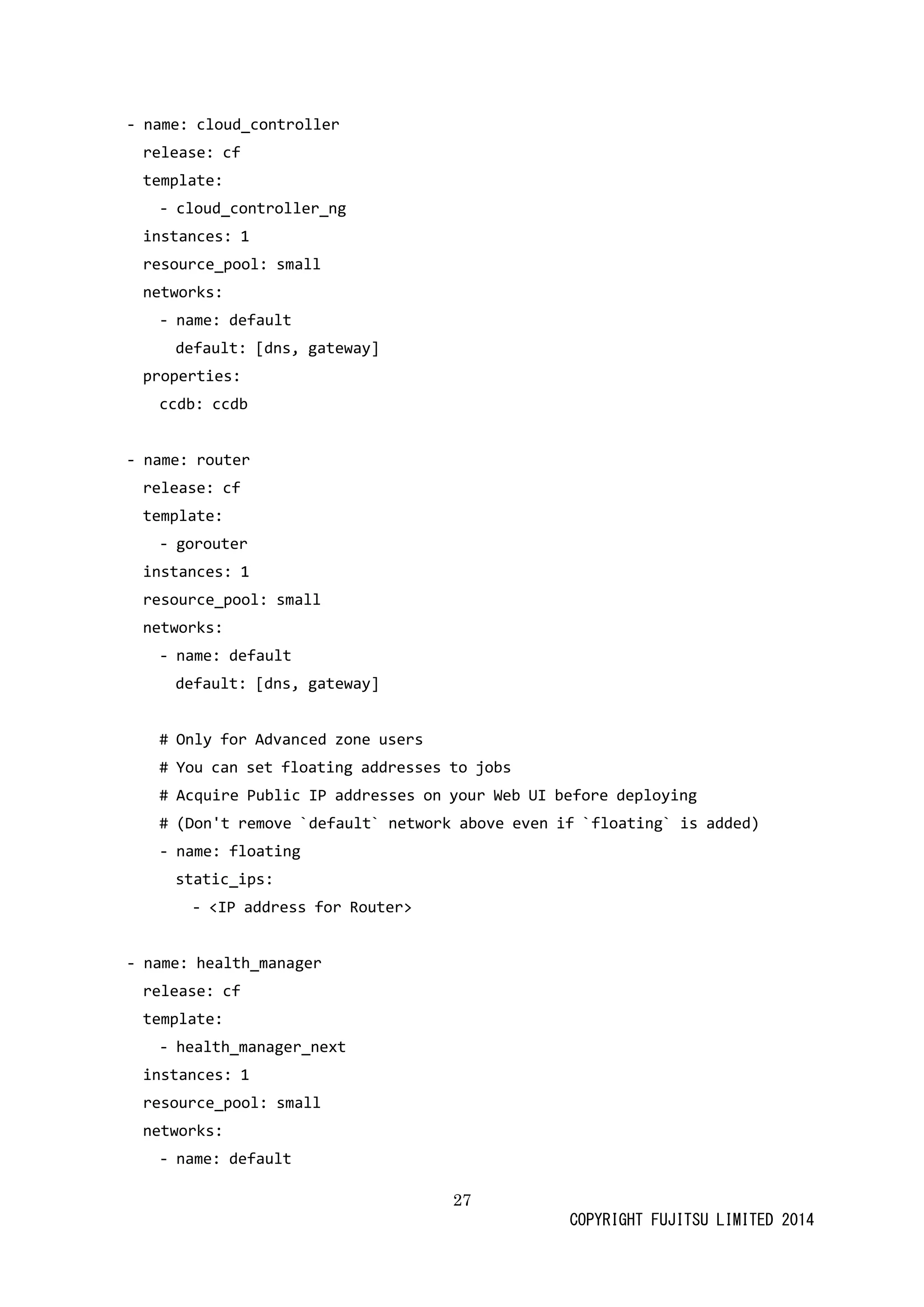

- name: cloud_controller
release: cf
template:
- cloud_controller_ng
instances: 1
networks:
- name: default
properties:
ccdb: ccdb
- name: router
release: cf
template:
- gorouter
instances: 1
networks:
- name: default
# Only for Advanced zone users
# You can set floating addresses to jobs
# Acquire Public IP addresses on your Web UI before deploying
# (Don't remove `default` network above even if floating` is added)
- name: floating
static_ips:
- <IP address for Router>
- name: health_manager
release: cf
template:
- health_manager_next
instances: 1
networks:
- name: default

28

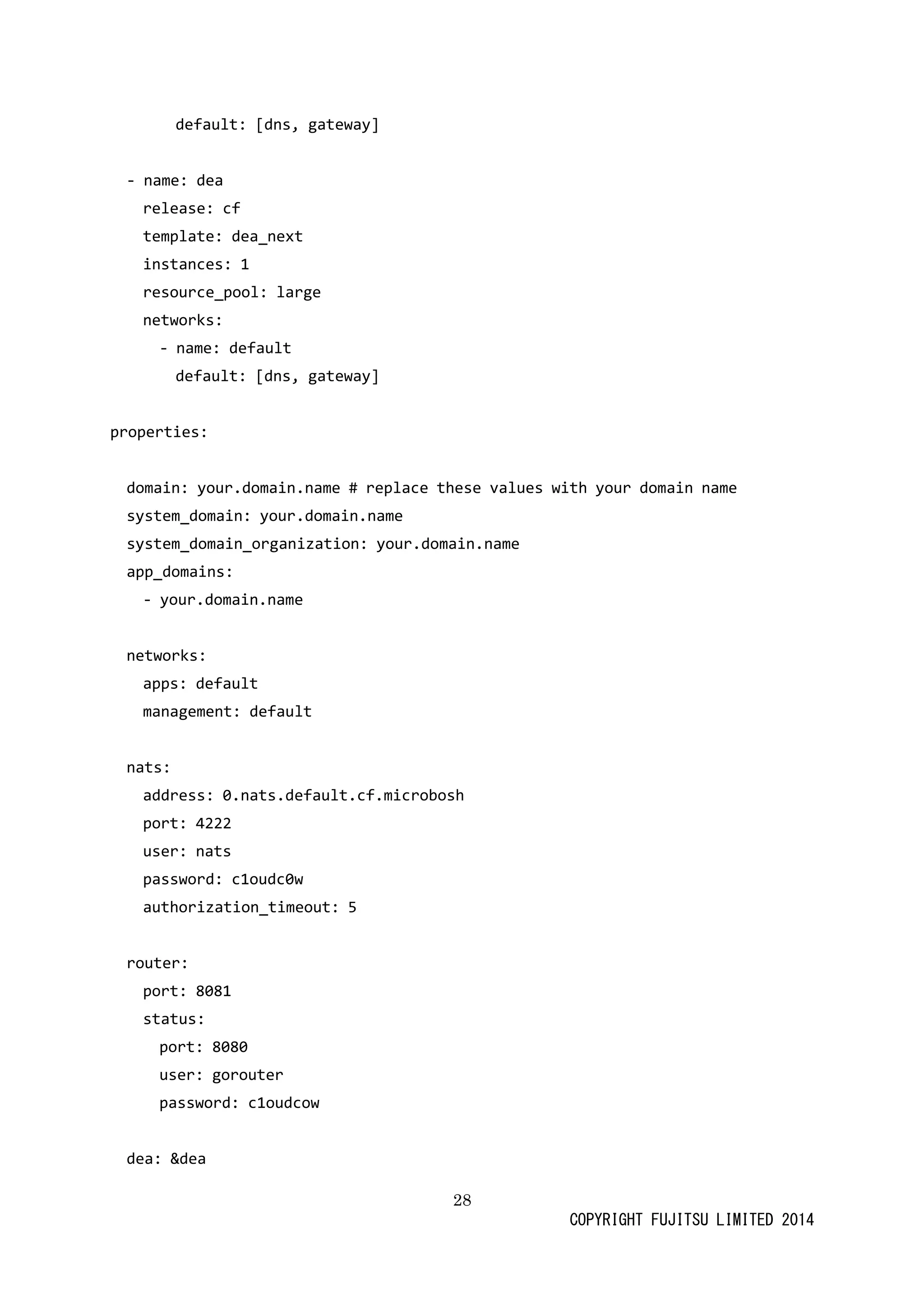

- name: dea
release: cf
template: dea_next
instances: 1
resource_pool: large
networks:
- name: default
properties:
domain: your.domain.name
# replace these values with your domain system_domain: your.domain.name
system_domain_organization: your.domain.name
app_domains:
- your.domain.name
networks:
apps: default
management: default
nats:
address: 0.nats.default.cf.microbosh
port: 4222
user: nats
password: c1oudc0w
authorization_timeout: 5
router:
port: 8081
status:
port: 8080
user: gorouter
password: c1oudcow
dea: &dea

29

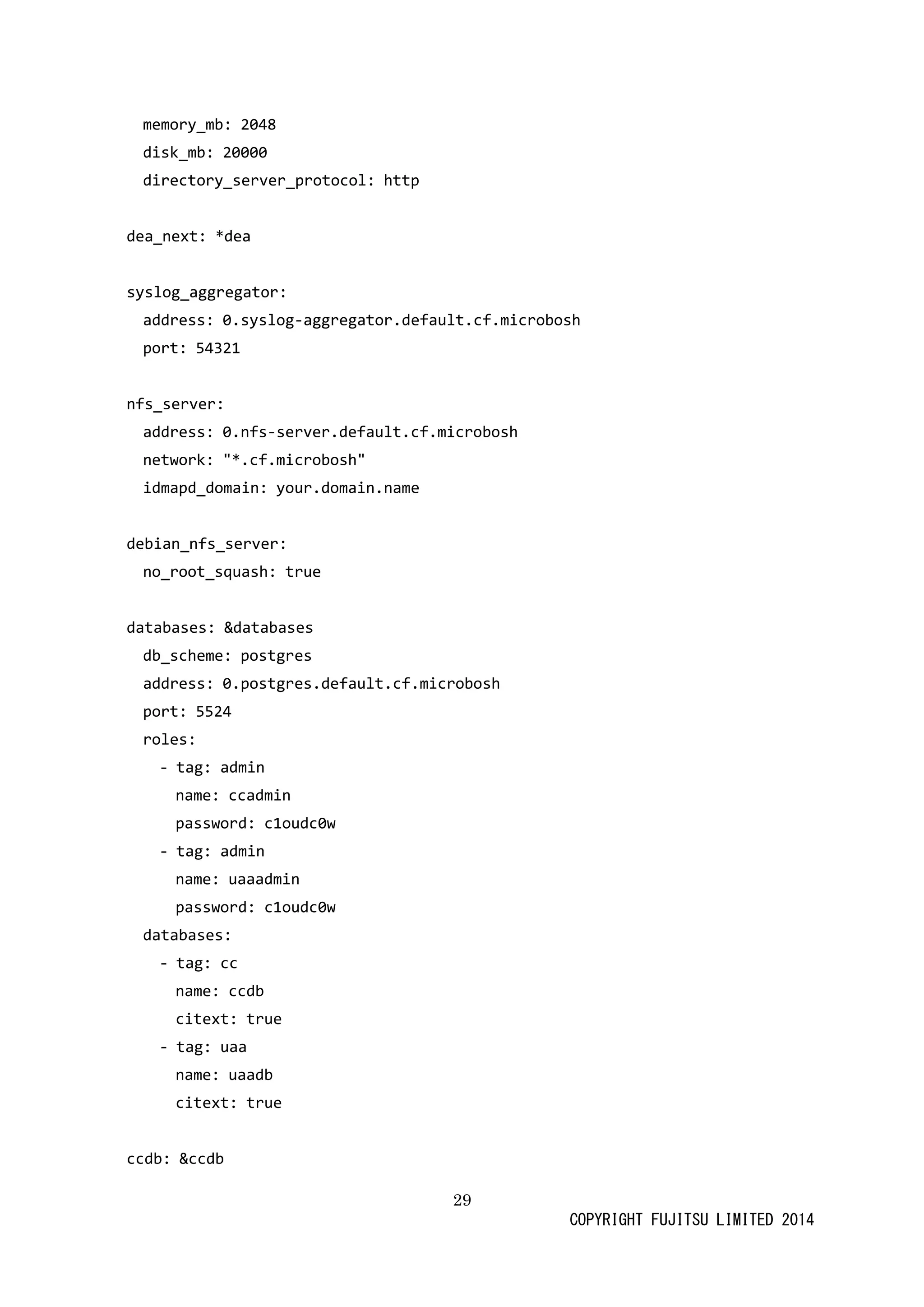

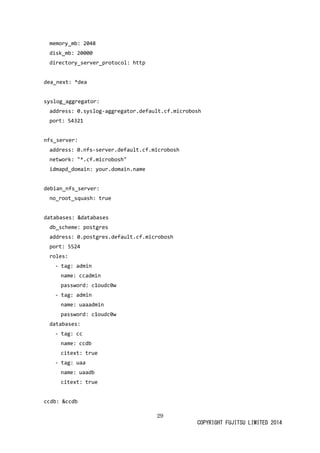

memory_mb: 2048
disk_mb: 20000
directory_server_protocol: http
dea_next: *dea
syslog_aggregator:
address: 0.syslog-aggregator.default.cf.microbosh
port: 54321
nfs_server:
address: 0.nfs-server.default.cf.microbosh
network: "*.cf.microbosh"
idmapd_domain: your.domain.name
debian_nfs_server:
no_root_squash: true
databases: &databases
db_scheme: postgres
address: 0.postgres.default.cf.microbosh
port: 5524
roles:
- tag: admin
name: ccadmin
password: c1oudc0w
- tag: admin
name: uaaadmin
password: c1oudc0w
databases:
- tag: cc
name: ccdb
citext: true
- tag: uaa
name: uaadb
citext: true
ccdb: &ccdb

30

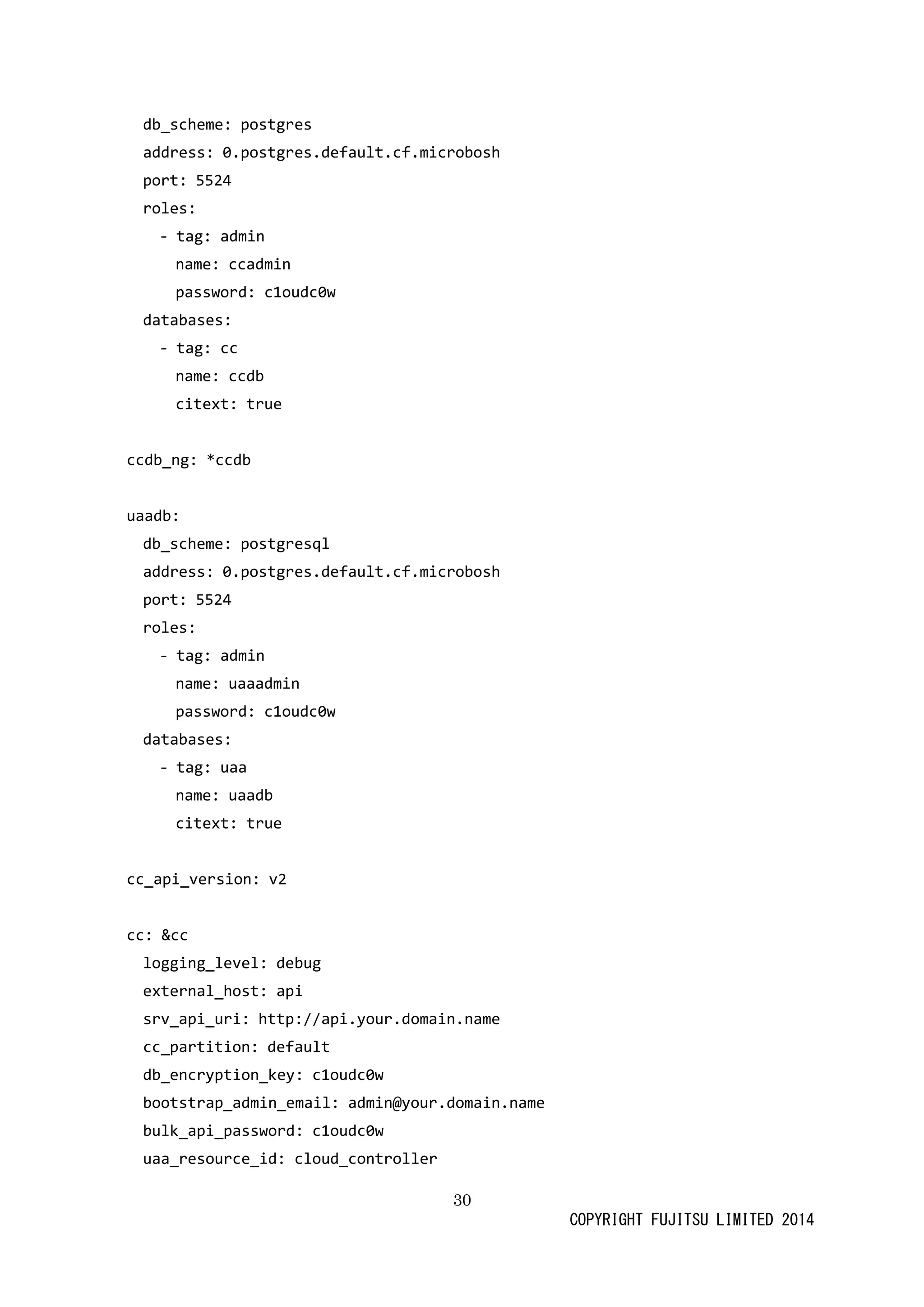

db_scheme: postgres
port: 5524
roles:
- tag: admin
name: ccadmin
password: c1oudc0w
databases:
- tag: cc
name: ccdb
citext: true
ccdb_ng: *ccdb
uaadb:
db_scheme: postgresql
port: 5524
roles:
- tag: admin
name: uaaadmin
password: c1oudc0w
databases:
- tag: uaa
name: uaadb
citext: true
cc_api_version: v2
cc: &cc
logging_level: debug
external_host: api
srv_api_uri: http://api.your.domain.name
cc_partition: default
db_encryption_key: c1oudc0w
bootstrap_admin_email: admin@your.domain.name
bulk_api_password: c1oudc0w
uaa_resource_id: cloud_controller

31

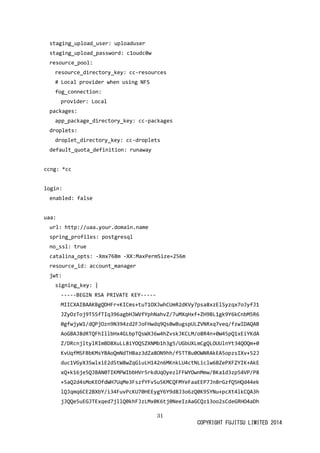

staging_upload_user: uploaduser
staging_upload_password: c1oudc0w
resource_pool:
resource_directory_key: cc-resources
# Local provider when using NFS
fog_connection:
provider: Local
packages:
app_package_directory_key: cc-packages
droplets:
droplet_directory_key: cc-droplets
default_quota_definition: runaway
ccng: *cc
login:
enabled: false
uaa:
url: http://uaa.your.domain.name
spring_profiles: postgresql
no_ssl: true
catalina_opts: -Xmx768m -XX:MaxPermSize=256m
resource_id: account_manager
jwt:
signing_key: |
-----BEGIN RSA PRIVATE KEY-----
MIICXAIBAAKBgQDHFr+KICms+tuT1OXJwhCUmR2dKVy7psa8xzElSyzqx7oJyfJ1
JZyOzToj9T5SfTIq396agbHJWVfYphNahvZ/7uMXqHxf+ZH9BL1gk9Y6kCnbM5R6
0gfwjyW1/dQPjOzn9N394zd2FJoFHwdq9Qs0wBugspULZVNRxq7veq/fzwIDAQAB
AoGBAJ8dRTQFhIllbHx4GLbpTQsWXJ6w4hZvskJKCLM/o8R4n+0W45pQ1xEiYKdA
Z/DRcnjltylRImBD8XuLL8iYOQSZXNMb1h3g5/UGbUXLmCgQLOUUlnYt34QOQm+0
KvUqfMSFBbKMsYBAoQmNdTHBaz3dZa8ON9hh/f5TT8u0OWNRAkEA5opzsIXv+52J
duc1VGyX3SwlxiE2dStW8wZqGiuLH142n6MKnkLU4ctNLiclw6BZePXFZYIK+AkE
xQ+k16je5QJBAN0TIKMPWIbbHVr5rkdUqOyezlFFWYOwnMmw/BKa1d3zp54VP/P8
+5aQ2d4sMoKEOfdWH7UqMe3FszfYFvSu5KMCQFMYeFaaEEP7Jn8rGzfQ5HQd44ek
lQJqmq6CE2BXbY/i34FuvPcKU70HEEygY6Y9d8J3o6zQ0K9SYNu+pcXt4lkCQA3h
jJQQe5uEGJTExqed7jllQ0khFJzLMx0K6tj0NeeIzAaGCQz13oo2sCdeGRHO4aDh

32

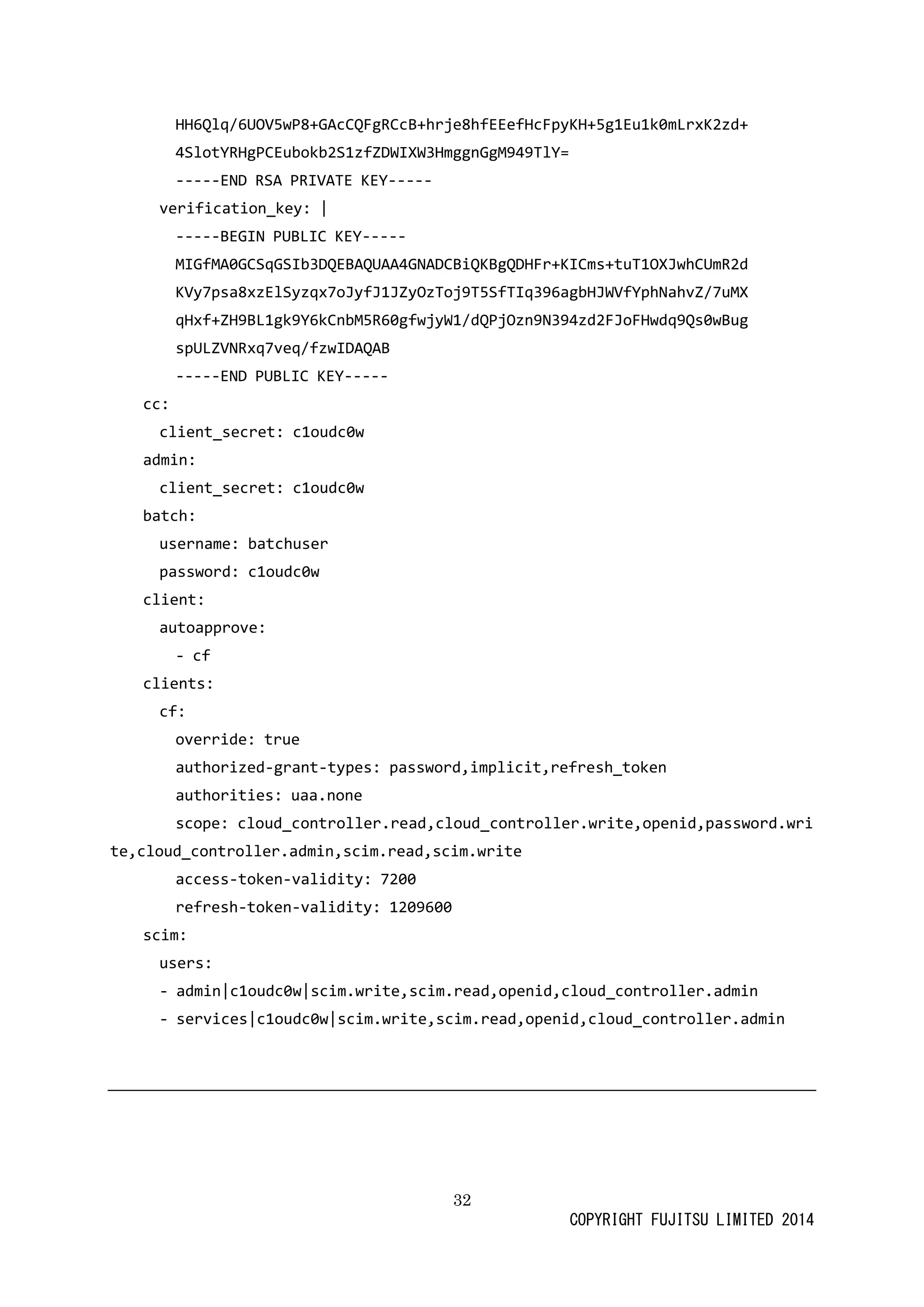

HH6Qlq/6UOV5wP8+GAcCQFgRCcB+hrje8hfEEefHcFpyKH+5g1Eu1k0mLrxK2zd+
4SlotYRHgPCEubokb2S1zfZDWIXW3HmggnGgM949TlY=
verification_key: |
-----BEGIN PUBLIC KEY-----
MIGfMA0GCSqGSIb3DQEBAQUAA4GNADCBiQKBgQDHFr+KICms+tuT1OXJwhCUmR2d
KVy7psa8xzElSyzqx7oJyfJ1JZyOzToj9T5SfTIq396agbHJWVfYphNahvZ/7uMX
qHxf+ZH9BL1gk9Y6kCnbM5R60gfwjyW1/dQPjOzn9N394zd2FJoFHwdq9Qs0wBug
spULZVNRxq7veq/fzwIDAQAB
-----END PUBLIC KEY-----
cc:
client_secret: c1oudc0w
admin:
client_secret: c1oudc0w
batch:
username: batchuser
password: c1oudc0w
client:
autoapprove:
- cf
clients:
cf:
override: true
authorized-grant-types: password,implicit,refresh_token
authorities: uaa.none
scope: cloud_controller.read,write,openid,password.cloud_controller.admin,scim.read,write
access-token-validity: 7200
refresh-token-validity: 1209600
scim:
users:
- admin|c1oudc0w|scim.write,read,openid,cloud_controller.admin
- services|c1oudc0w|scim.write,read,openid,cloud_controller.admin

33

34

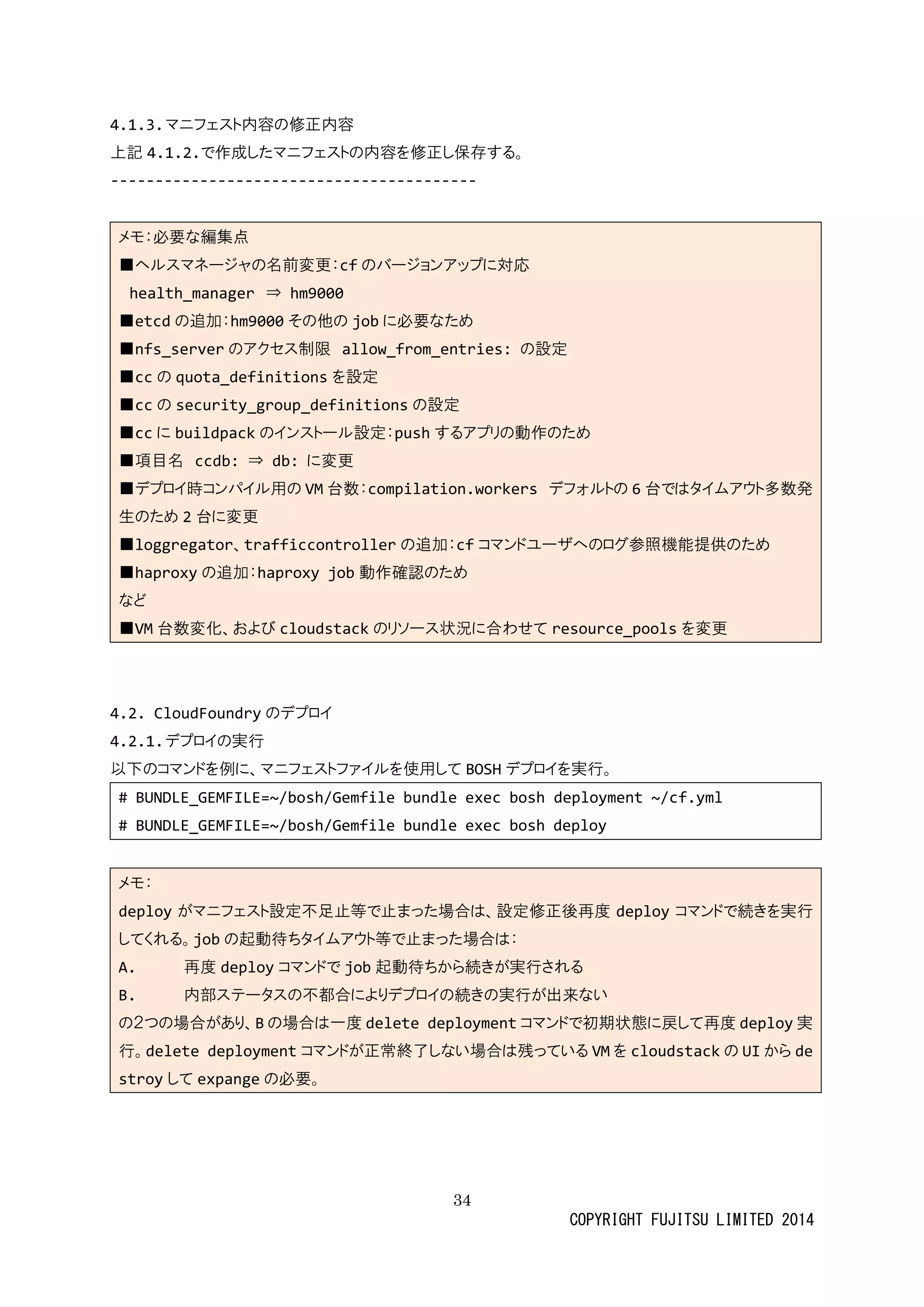

4.1.3. マニフェスト内容の修正内容
上記4.1.2.で作成したマニフェストの内容を修正し保存する。
-----------------------------------------
メモ：必要な編集点 ■ヘルスマネージャの名前変更：cfのバージョンアップに対応 health_manager ⇒ hm9000 ■etcdの追加：hm9000その他jobに必要なため ■nfs_serverのアクセス制限 allow_from_entries: の設定 ■ccの quota_definitionsを設定 ■ccの security_group_definitionsの設定 ■ccに buildpackのインストール設定：pushするアプリの動作ため ■項目名 ccdb: ⇒ db: に変更 ■デプロイ時コンパル用のVM台数：compilation.workers デフォルトの6台ではタイムアウト多数発生のため2台に変更 ■loggregator、trafficcontrollerの追加：cfコマンドユーザへのログ参照機能提供ため ■haproxyの追加：haproxy job動作確認のためなど ■VM台数変化、およびcloudstackのリソース状況に合わせてresource_poolsを変更
4.2. CloudFoundryのデプロイ
4.2.1. デプロイの実行
以下のコマンドを例に、ニフェストァイル使用してBOSHデプロイを実行。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh deployment ~/cf.yml
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh deploy
メモ： deployがマニフェスト設定不足止等でまった場合は、修正後再度deployコマンドで続きを実行してくれる。jobの起動待ちタイムアウト等で止まった場合は： A. 再度deployコマンドでjob起動待ちから続きが実行される B. 内部ステータの不都合によりデプロイ続き実行が出来ないの２つ場合があり、Bの場合は一度delete deploymentコマンドで初期状態に戻して再度deploy実行。delete deploymentコマンドが正常終了しない場合は残っているVMを cloudstackの UIからdestroyしてexpangeの必要。

35

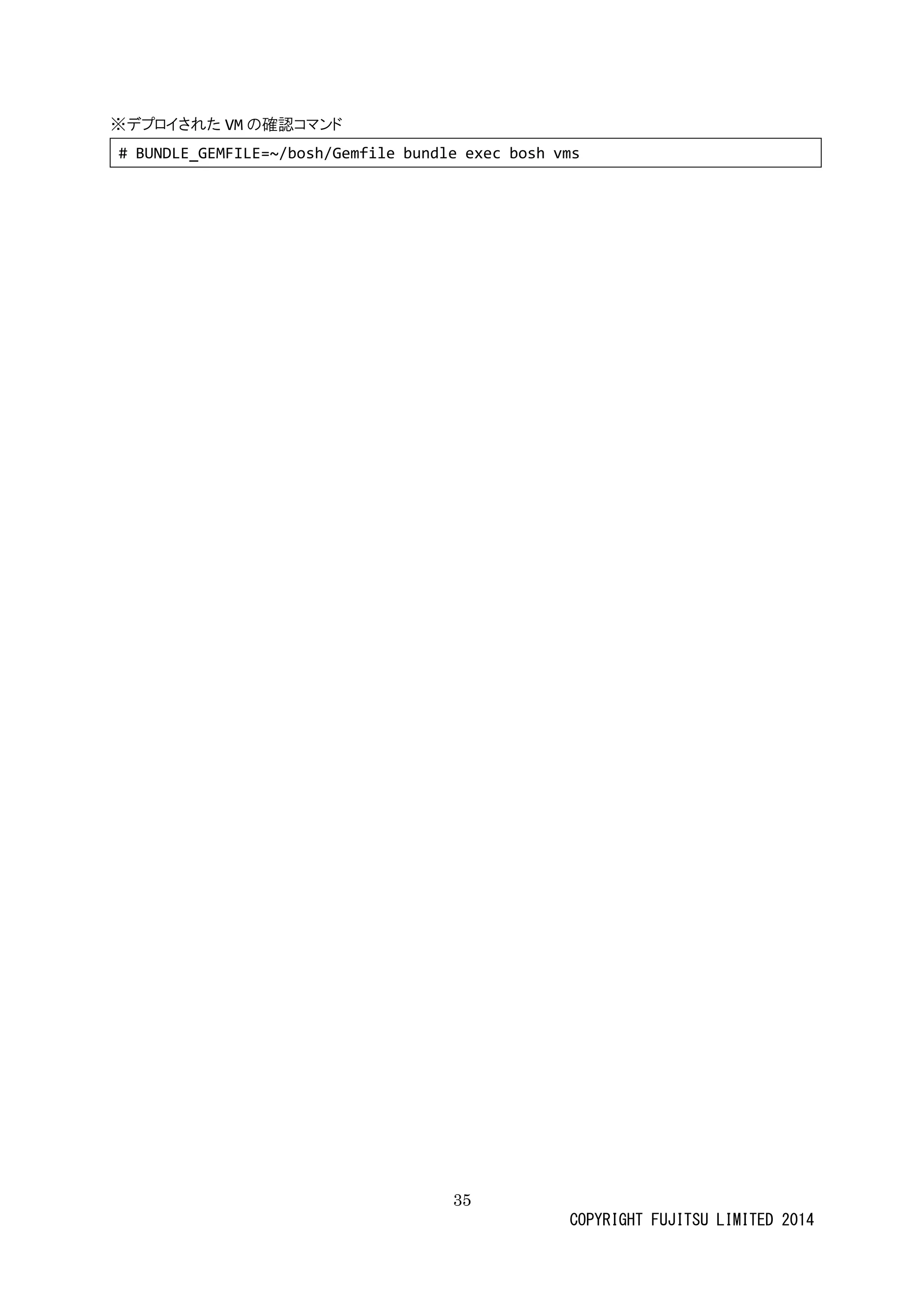

※デプロイされたVMの確認コマンド
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh vms

36

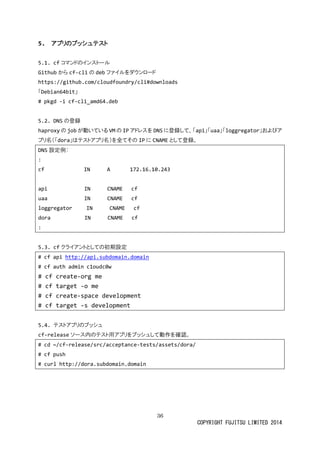

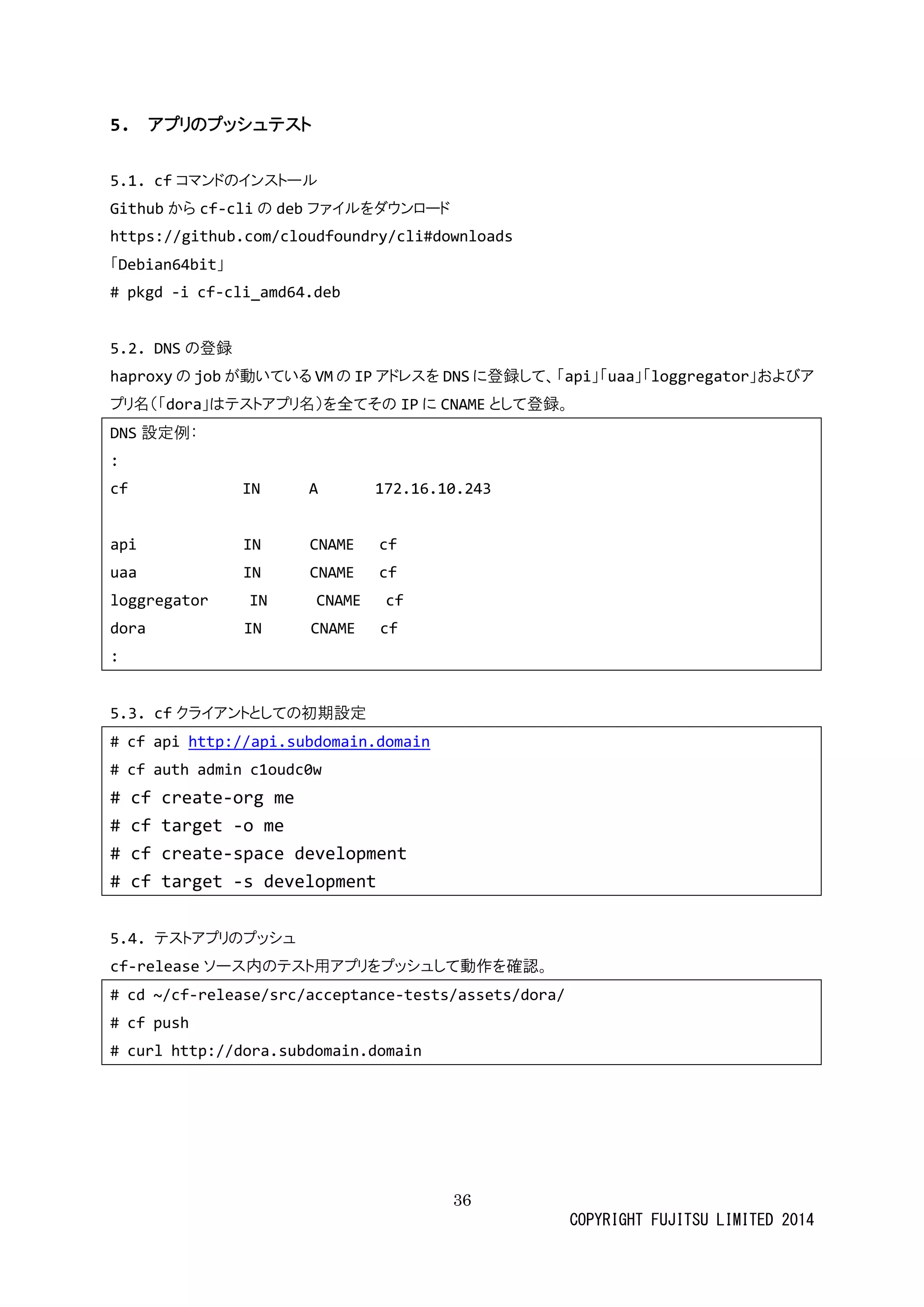

5. アプリのプッシュテスト
5.1. cfコマンドのインストール
Githubからcf-cliの debファイルをダウンロード
https://github.com/cloudfoundry/cli#downloads
「Debian64bit」
# pkgd -i cf-cli_amd64.deb
5.2. DNSの登録
haproxyの jobが動いてるVMの IPアドレスをDNSに登録して、「api」「uaa」「loggregator」およびアプリ名（「dora」はテストアプリ名）を全てそのIPに CNAMEとして登録。
DNS設定例：
:
cf IN A 172.16.10.243
api IN CNAME cf
uaa IN CNAME cf
loggregator IN CNAME cf
dora IN CNAME cf
:
5.3. cfクライアントとしての初期設定
# cf api http://api.subdomain.domain
# cf auth admin c1oudc0w
# cf create-org me
# cf target -o me
# cf create-space development
# cf target -s development
5.4. テストアプリのプッシュ
cf-releaseソース内のテト用アプリをッシュして動作確認。
# cd ~/cf-release/src/acceptance-tests/assets/dora/
# cf push
# curl http://dora.subdomain.domain

37

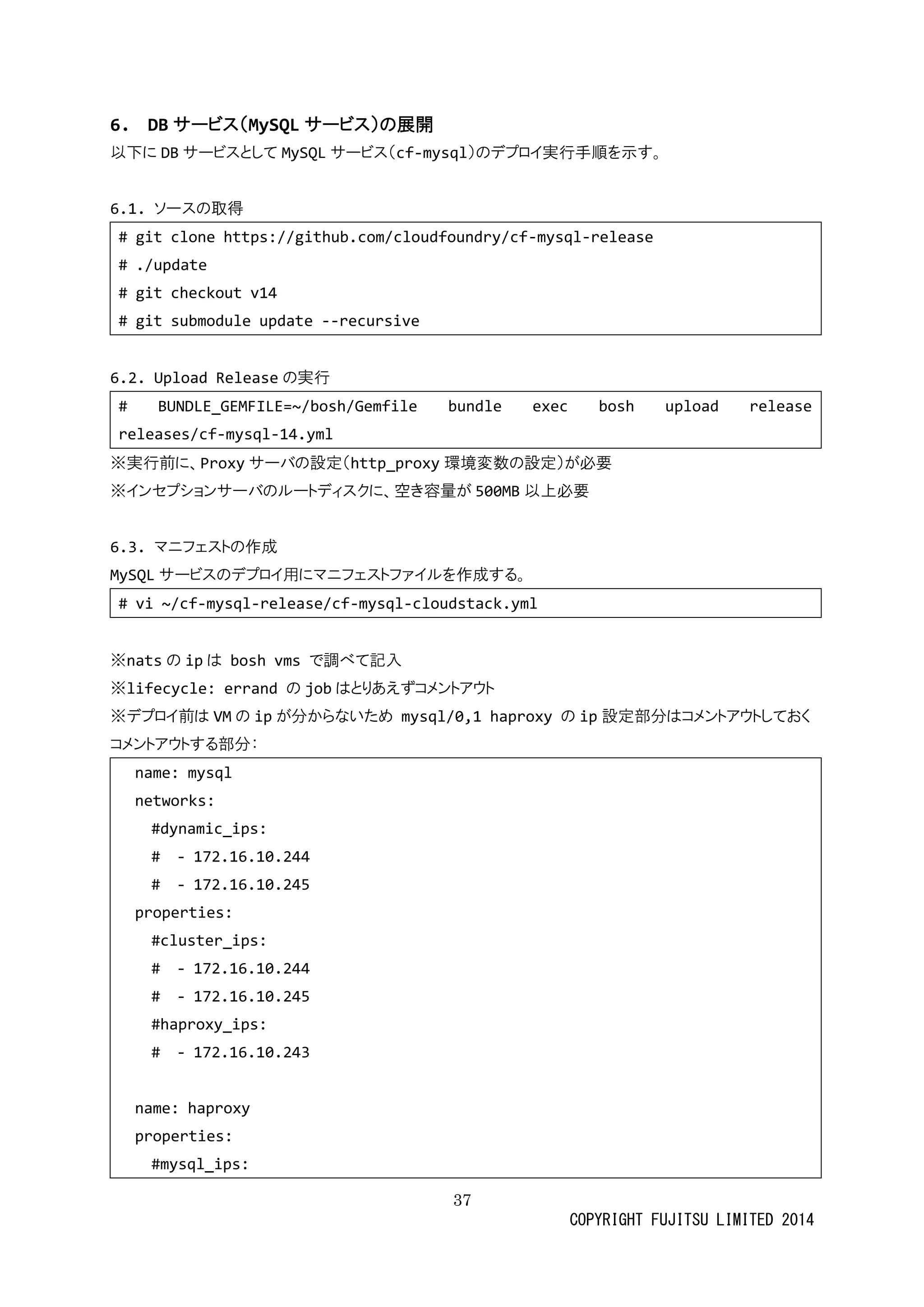

6. DBサービス（MySQLサービス）の展開
以下にDBサービスとしてMySQLサービス（cf-mysql）のデプロイ実行手順を示す。
6.1. ソースの取得
# git clone https://github.com/cloudfoundry/cf-mysql-release
# ./update
# git checkout v14
# git submodule update --recursive
6.2. Upload Releaseの実行
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh upload release releases/cf-mysql-14.yml
※実行前に、Proxyサーバの設定（http_proxy環境変数の設定）が必要
※インセプショサーバのルートディスクに、空き容量が 500MB以上必要
6.3. マニフェストの作成
MySQLサービスのデプロイ用にマニフェトァルを作成する。
# vi ~/cf-mysql-release/cf-mysql-cloudstack.yml
※natsの ipは bosh vms で調べて記入
※lifecycle: errand の jobはとりあえずコメントアウト
※デプロイ前はVMの ipが分からないため mysql/0,1 haproxy の ip設定部分はコメントアウしておく
コメントアウする部分：
name: mysql
networks:
#dynamic_ips:
# - 172.16.10.244
# - 172.16.10.245
properties:
#cluster_ips:
# - 172.16.10.244
# - 172.16.10.245
#haproxy_ips:
# - 172.16.10.243
name: haproxy
properties:
#mysql_ips:

38

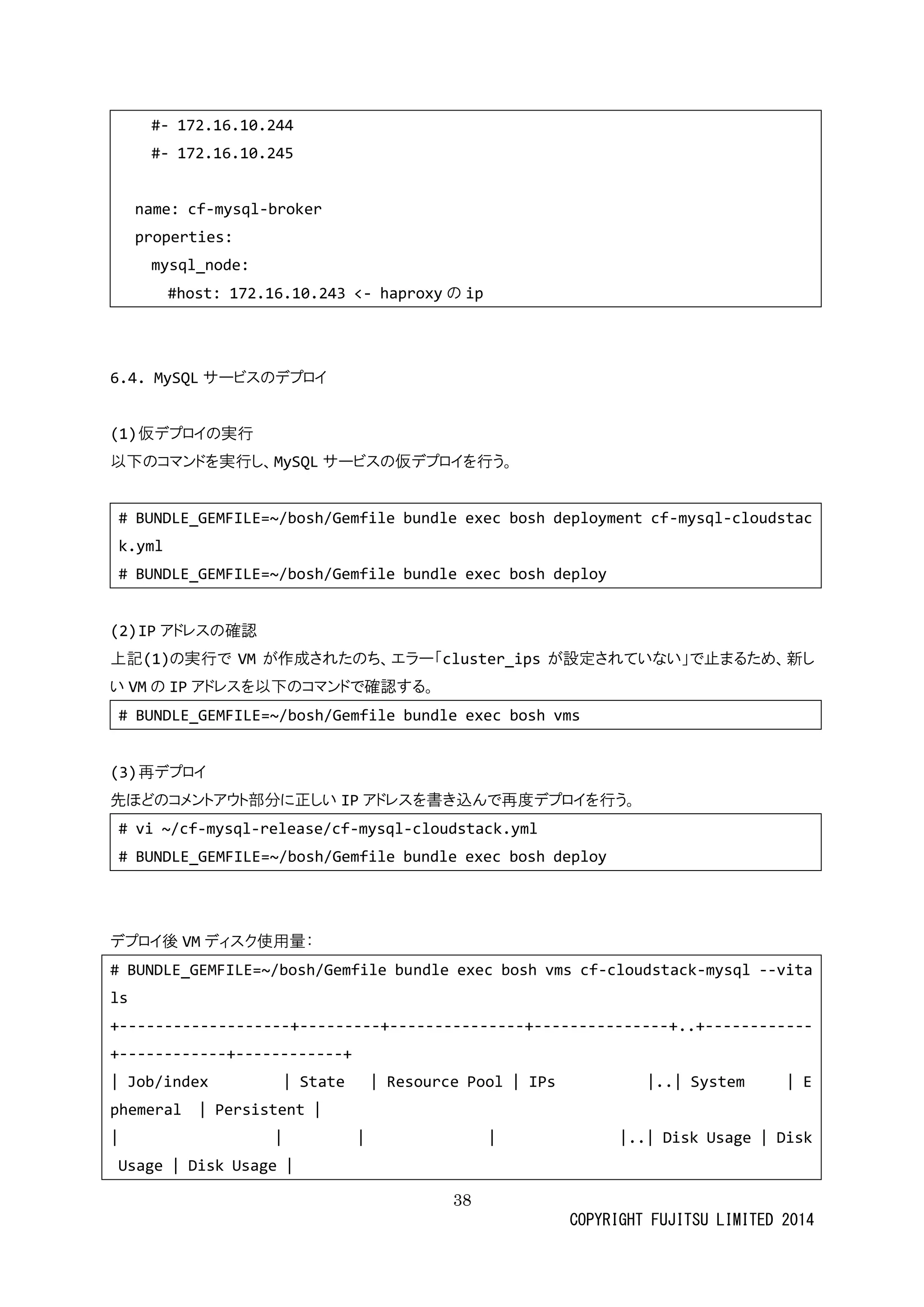

#- 172.16.10.244
#- 172.16.10.245
name: cf-mysql-broker
properties:
mysql_node:
#host: 172.16.10.243 <- haproxyの ip
6.4. MySQLサービスのデプロイ
(1) 仮デプロイの実行
以下のコマンドを実行し、MySQLサービスの仮デプロイを行う。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh deployment cf-mysql-cloudstack.yml
(2) IPアドレスの確認
上記(1)の実行でVMが作成されたのち、エラー「cluster_ipsが設定されていな」で止まるため、新しい VMの IPアドレスを以下のコマンドで確認する。
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh vms
(3) 再デプロイ
先ほどのコメントアウ部分に正しいIPアドレスを書き込んで再度デプロイを行う。
# vi ~/cf-mysql-release/cf-mysql-cloudstack.yml

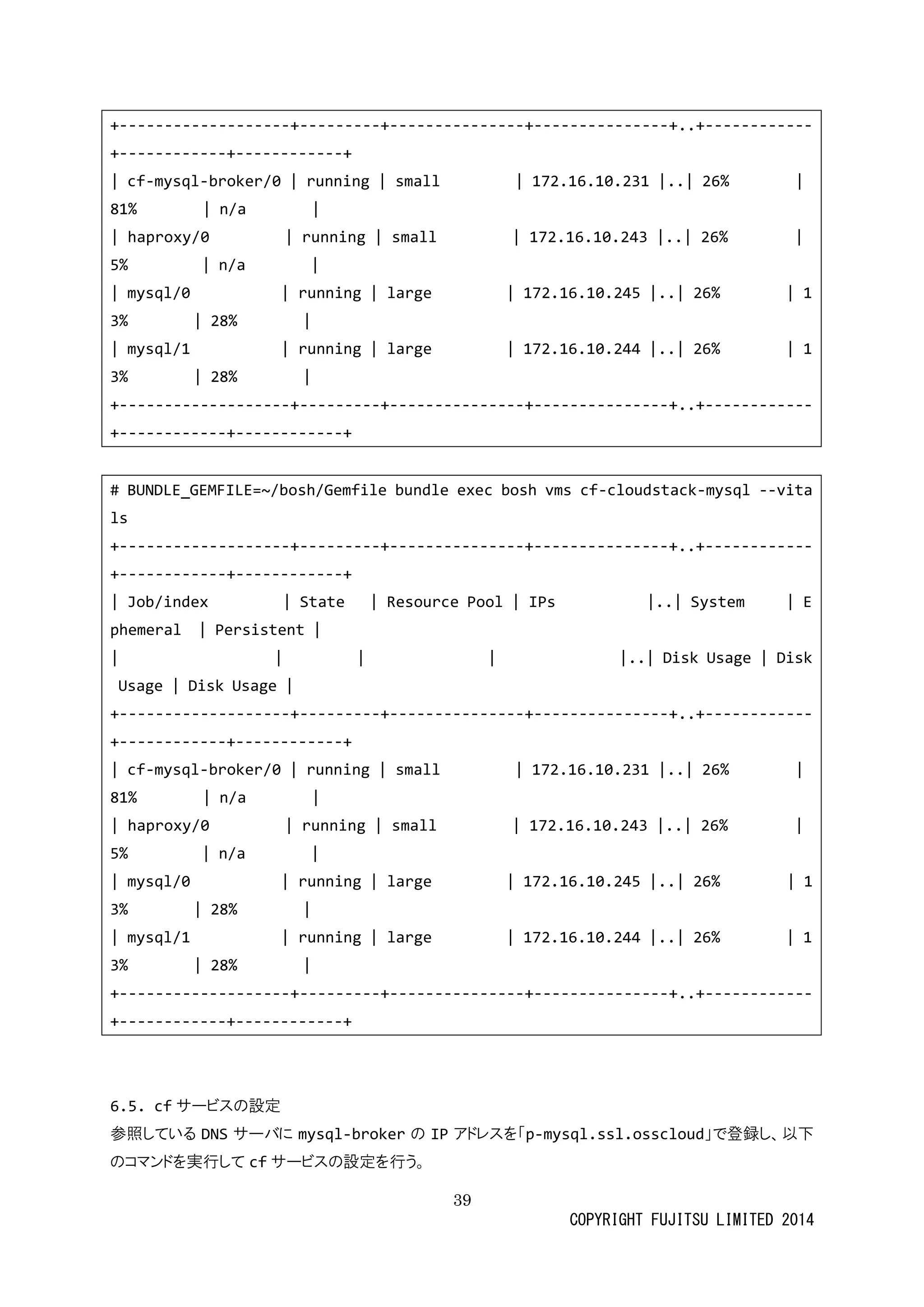

デプロイ後VMディスク使用量：
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh vms cf-cloudstack-mysql --vitals
+-------------------+---------+---------------+---------------+..+------------ +------------+------------+
| Job/index State Resource Pool IPs |..| System Ephemeral | Persistent |
| |..| Disk Usage Usage | Disk

39
+-------------------+---------+---------------+---------------+..+------------ +------------+------------+
| cf-mysql-broker/0 | running small | 172.16.10.231 |..| 26% 81% |
n/a | haproxy/0 running small 172.16.10.243 |..| 26% 5% |
n/a | mysql/0 running large 172.16.10.245 |..| 26% 13% |
28% | mysql/1 running large 172.16.10.244 |..| 26% 13% |
28% +-------------------+---------+---------------+---------------+..+------------ +------------+------------+
# BUNDLE_GEMFILE=~/bosh/Gemfile bundle exec bosh vms cf-cloudstack-mysql --vitals
+-------------------+---------+---------------+---------------+..+------------ +------------+------------+
| Job/index State Resource Pool IPs |..| System Ephemeral |
Persistent | |..| Disk Usage Usage |
Disk +-------------------+---------+---------------+---------------+..+------------ +------------+------------+
| cf-mysql-broker/0 | running | small 172.16.10.231 |..| 26% 81% |
n/a | haproxy/0 running small 172.16.10.243 |..| 26% 5% |
n/a | mysql/0 running large 172.16.10.245 |..| 26% | 13% |
28% | mysql/1 running large 172.16.10.244 |..| 26% 13% |
28% +-------------------+---------+---------------+---------------+..+------------ +------------+------------+
6.5. cfサービスの設定
参照しているDNSサーバに mysql-brokerの IPアドレスを「p-mysql.ssl.osscloud」で登録し、以下のコマンドを実行してcfサービスの設定を行う。

40

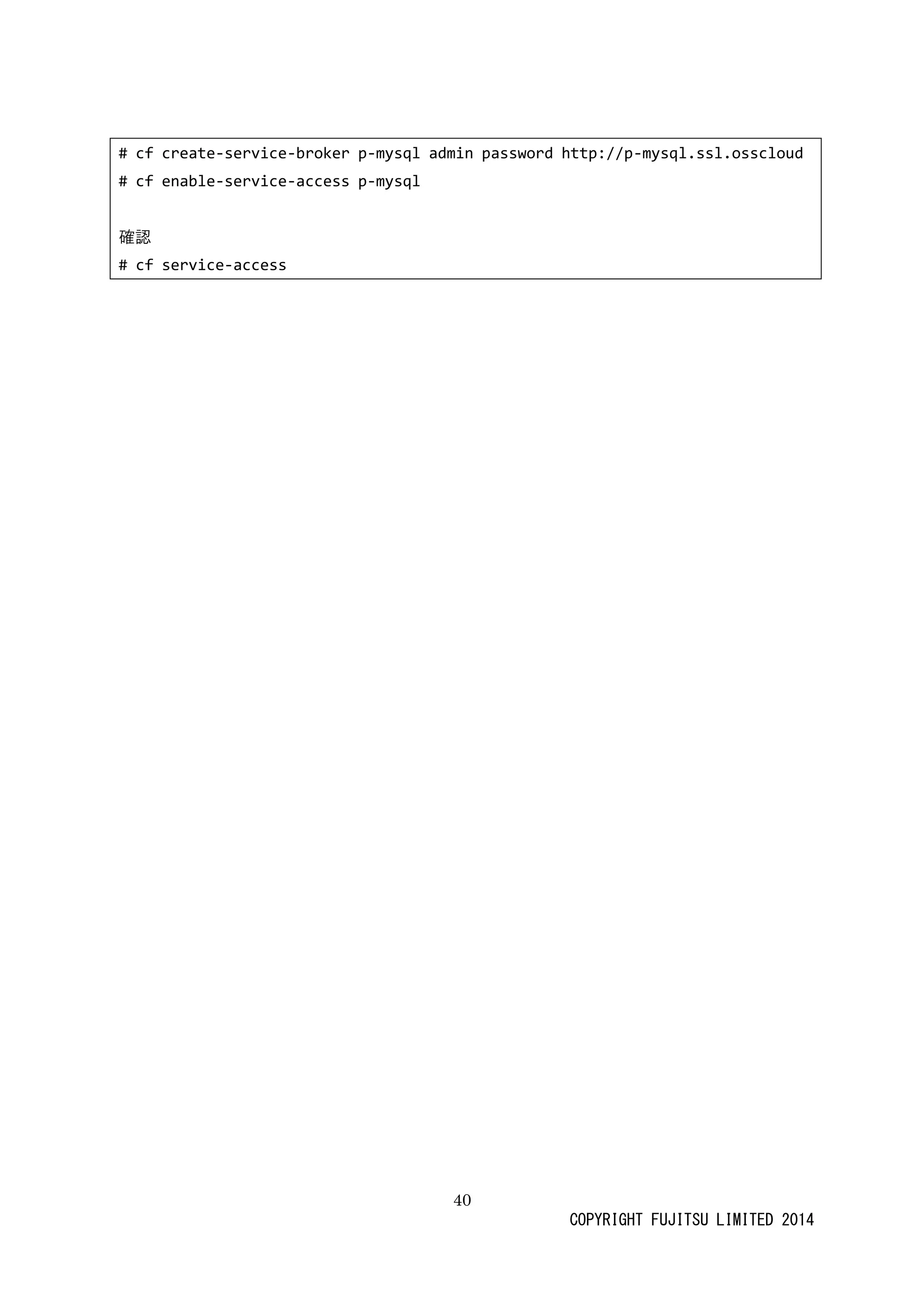

# cf create-service-broker p-mysql admin password http://p-mysql.ssl.osscloud
# cf enable-service-access p-mysql
確認
# cf service-access

CloudFoundry 2 on Apache CloudStack 4.2.1

More Related Content

What's hot

Similar to CloudFoundry 2 on Apache CloudStack 4.2.1

CloudFoundry 2 on Apache CloudStack 4.2.1
