物体検出フレームワークMMDetectionで快適な開発

Mobility Technologies Co., Ltd.
鈴木達哉
AIシステム部
AI研究開発第二グループ
物体検出フレームワーク
MMDetectionで快適な開発

鈴木達哉 Suzuki Tatsuya
株式会社Mobility Technologies
AIシステム部AI研究開発第2グループ
Twitter : @x_ttyszk
自己紹介
2
■ 2020年DeNAに新卒入社
■ 現在はMobility Technologiesに出向中

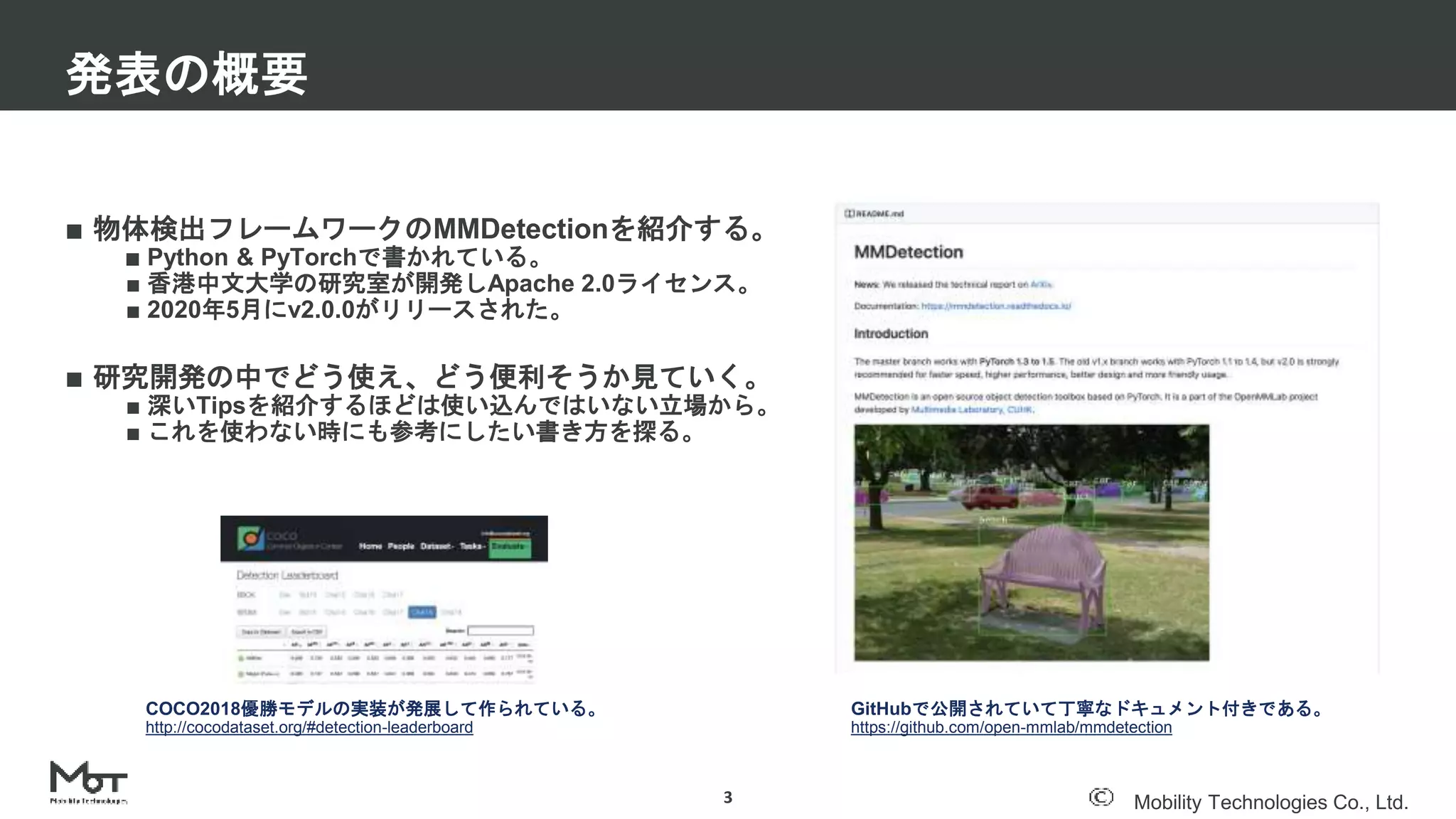

■ 物体検出フレームワークのMMDetectionを紹介する。
■ Python & PyTorchで書かれている。
■ 香港中文大学の研究室が開発しApache 2.0ライセンス。
■ 2020年5月にv2.0.0がリリースされた。
■ 研究開発の中でどう使え、どう便利そうか見ていく。
■ 深いTipsを紹介するほどは使い込んではいない立場から。
■ これを使わない時にも参考にしたい書き方を探る。
発表の概要
3
GitHubで公開されていて丁寧なドキュメント付きである。
https://github.com/open-mmlab/mmdetection
COCO2018優勝モデルの実装が発展して作られている。
http://cocodataset.org/#detection-leaderboard

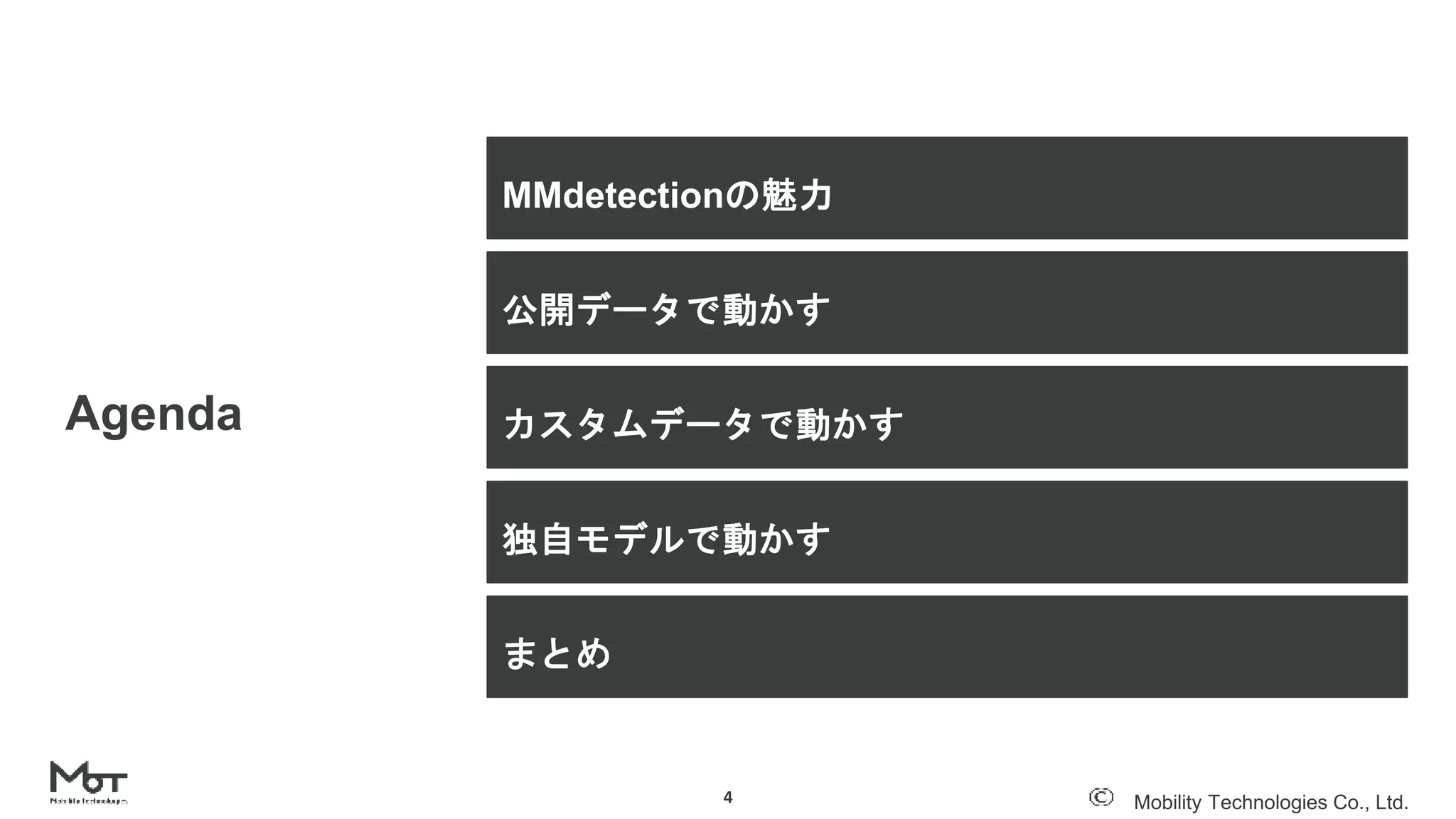

Agenda
4
MMdetectionの魅力
公開データで動かす
カスタムデータで動かす
独自モデルで動かす
まとめ

MMDetectionの魅力01
5

■ 条件を比較しながらある問題に対して最適な物体検出モデルが作りやすい。
■ 様々な条件のモデル・前処理・データで実験し評価したい時に役に立つ。
■ 独自のデータセットやモデルも加えやすい。
■ これを使えば独自にしたい部分だけ作れば良く、ゼロから書く必要がなくなる。
■ 統一された構成でPython & PyTorchで書かれているので既存手法のコードが読みやすい。
■ フレームワークを利用しつつも自由にいろいろやれる。
■ ラップされすぎているということはなく、読んで分かるし、いじりやすい。
■ あるモデルのPyTorch実装を書き換えるくらいの感覚で使える。

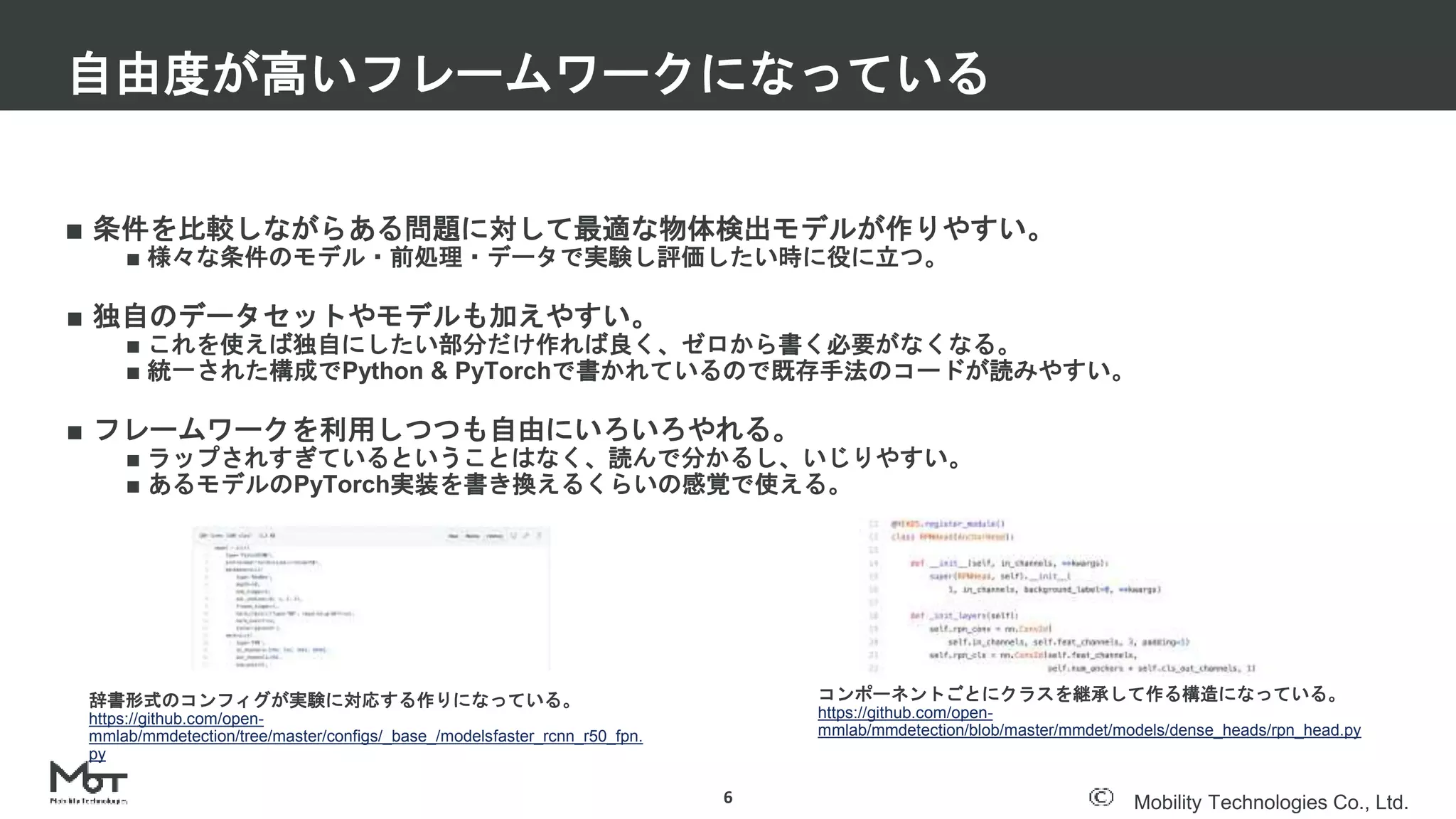

自由度が高いフレームワークになっている
6
コンポーネントごとにクラスを継承して作る構造になっている。
https://github.com/open-
mmlab/mmdetection/blob/master/mmdet/models/dense_heads/rpn_head.py
辞書形式のコンフィグが実験に対応する作りになっている。
mmlab/mmdetection/tree/master/configs/_base_/modelsfaster_rcnn_r50_fpn.
py

■ 多彩なモデルが簡単に利用可能である。
■ 類似のDetectron2よりもその数は多い。
■ バージョンアップごとに増えている。
多くのモデルに公式対応
7

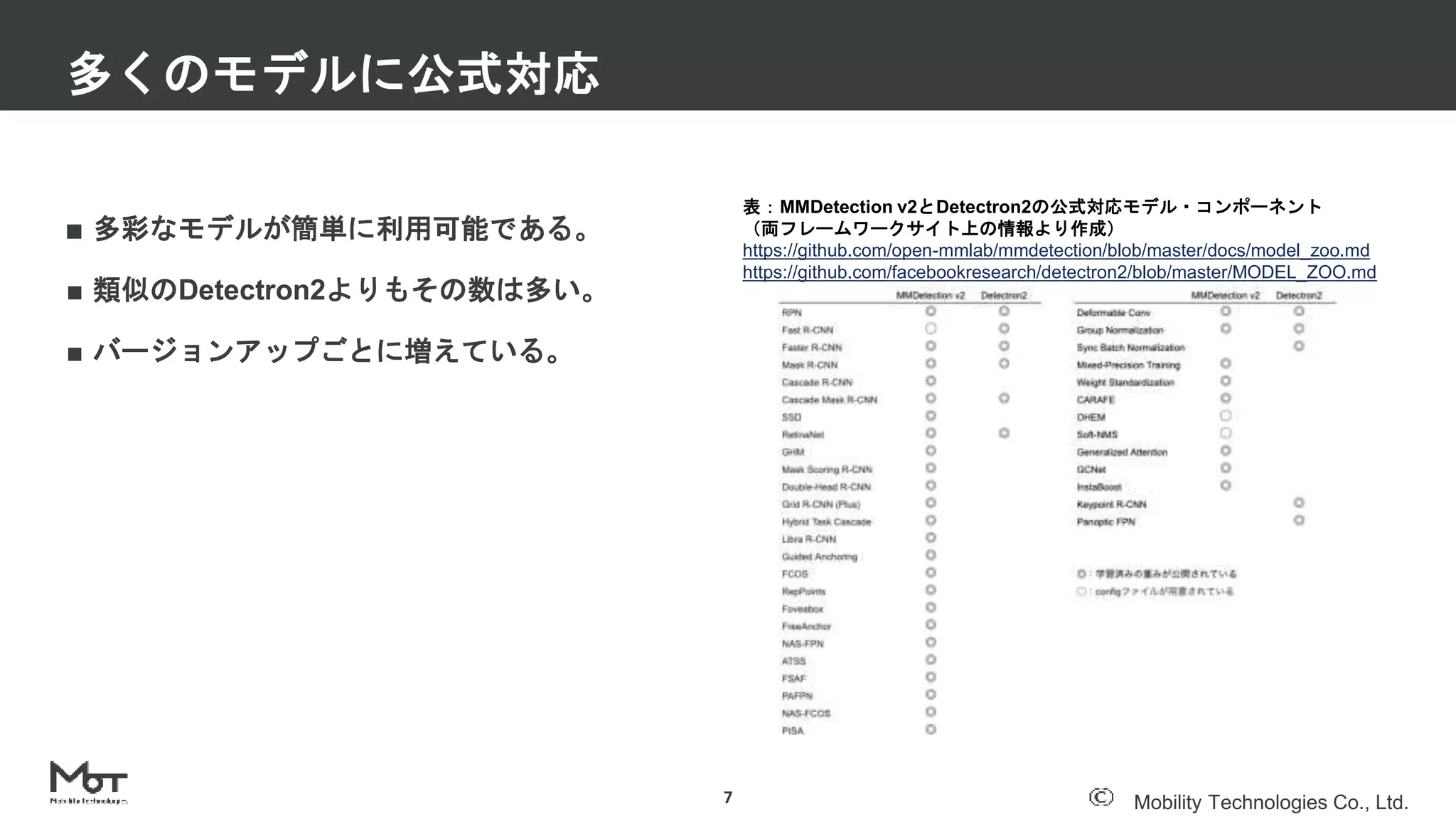

表：MMDetection v2とDetectron2の公式対応モデル・コンポーネント
（両フレームワークサイト上の情報より作成）
https://github.com/open-mmlab/mmdetection/blob/master/docs/model_zoo.md
https://github.com/facebookresearch/detectron2/blob/master/MODEL_ZOO.md

■ 論文の再現が客観的に示されている。
■ sotabenchにスコアを載せている。
■ 正しく動いているか疑わず使うことができる。

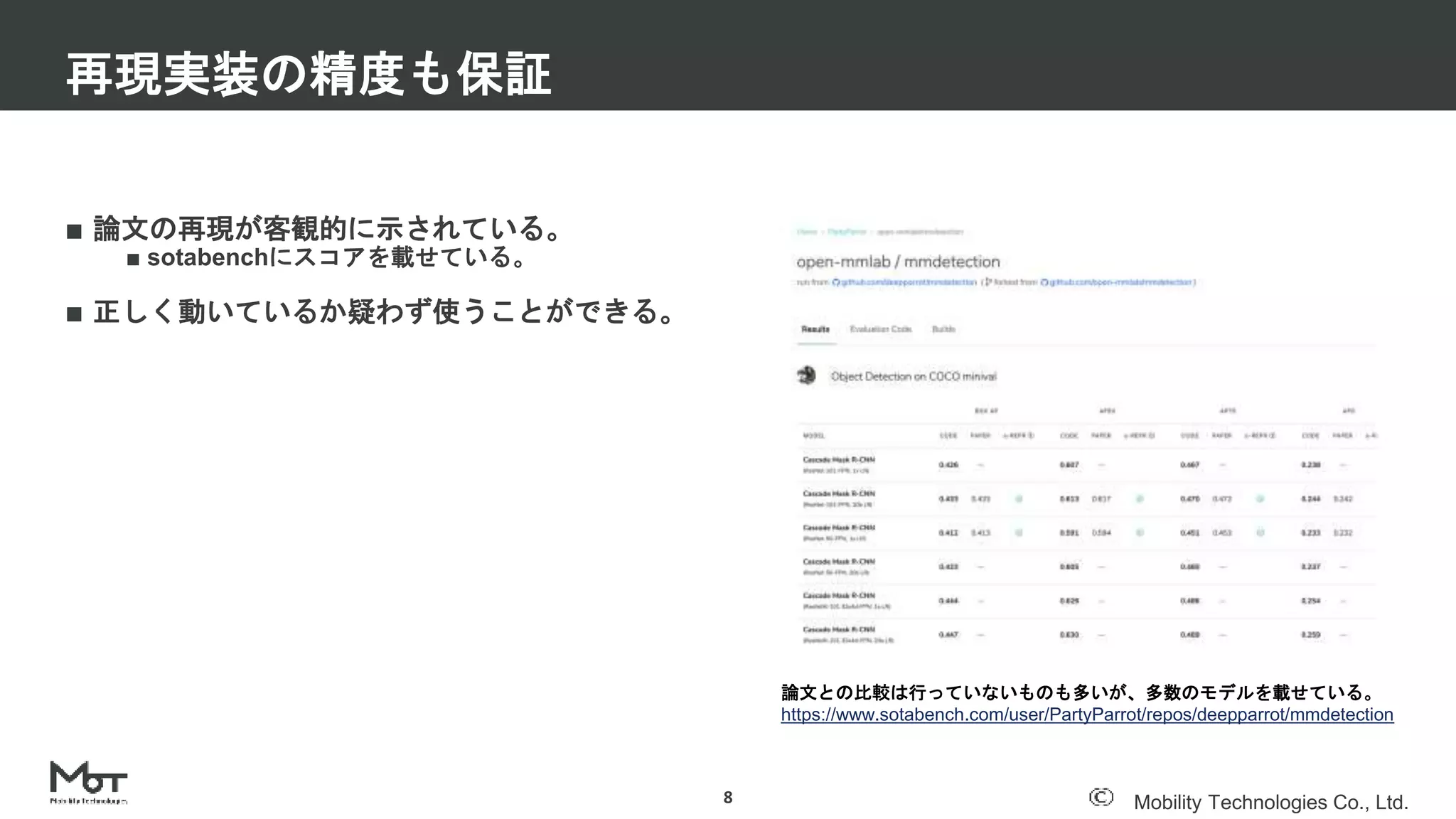

再現実装の精度も保証
8
論文との比較は行っていないものも多いが、多数のモデルを載せている。
https://www.sotabench.com/user/PartyParrot/repos/deepparrot/mmdetection

■ 多数の最新手法がMMDetectionを利用している。
■ MMDetection環境に慣れていればすぐ試せる。
■ 特にデータセットを同じ形式で使えて嬉しい。
■ 本体へのプルリクエストも歓迎されている。

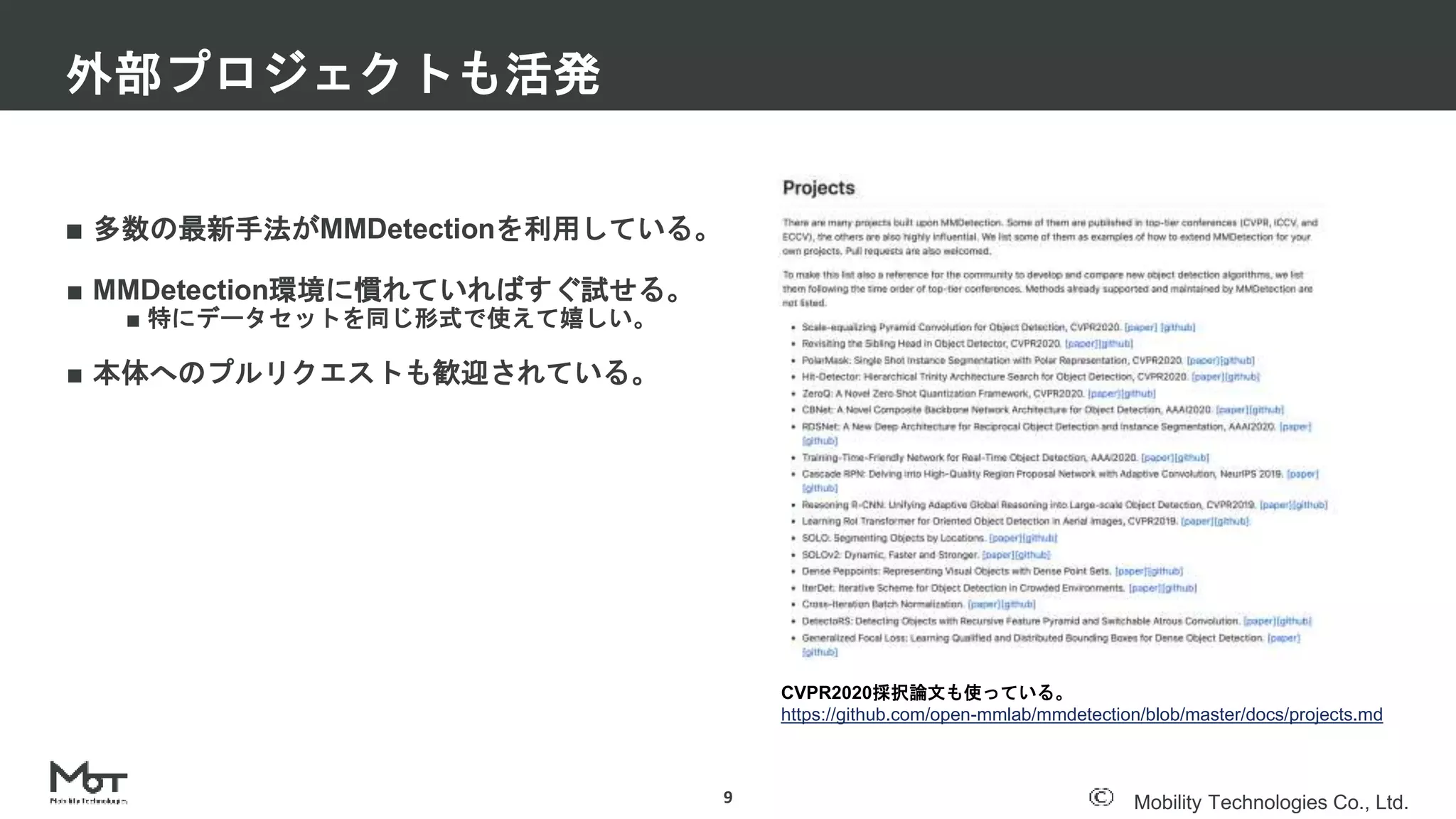

外部プロジェクトも活発
9
CVPR2020採択論文も使っている。
https://github.com/open-mmlab/mmdetection/blob/master/docs/projects.md

■ 2020年5月にv2.0.0、6月にv2.1.0と開発が盛ん。
■ v1からは大幅改善され、互換性がなくなっている。
■ Detectron2と同じ座標系が採用された。
■ https://github.com/open-mmlab/mmdetection/blob/master/docs/compatibility.md
■ v2はより高速になった。
■ 最大で学習30%、推論25%高速化した。
■ 自力でこの速度に持っていくより乗っかりたい。
■ いつの日か更新が止まる危険はある。
■ 使えなくなるわけではない。
■ モデルごとの実装に比べれば古くなりにくい。

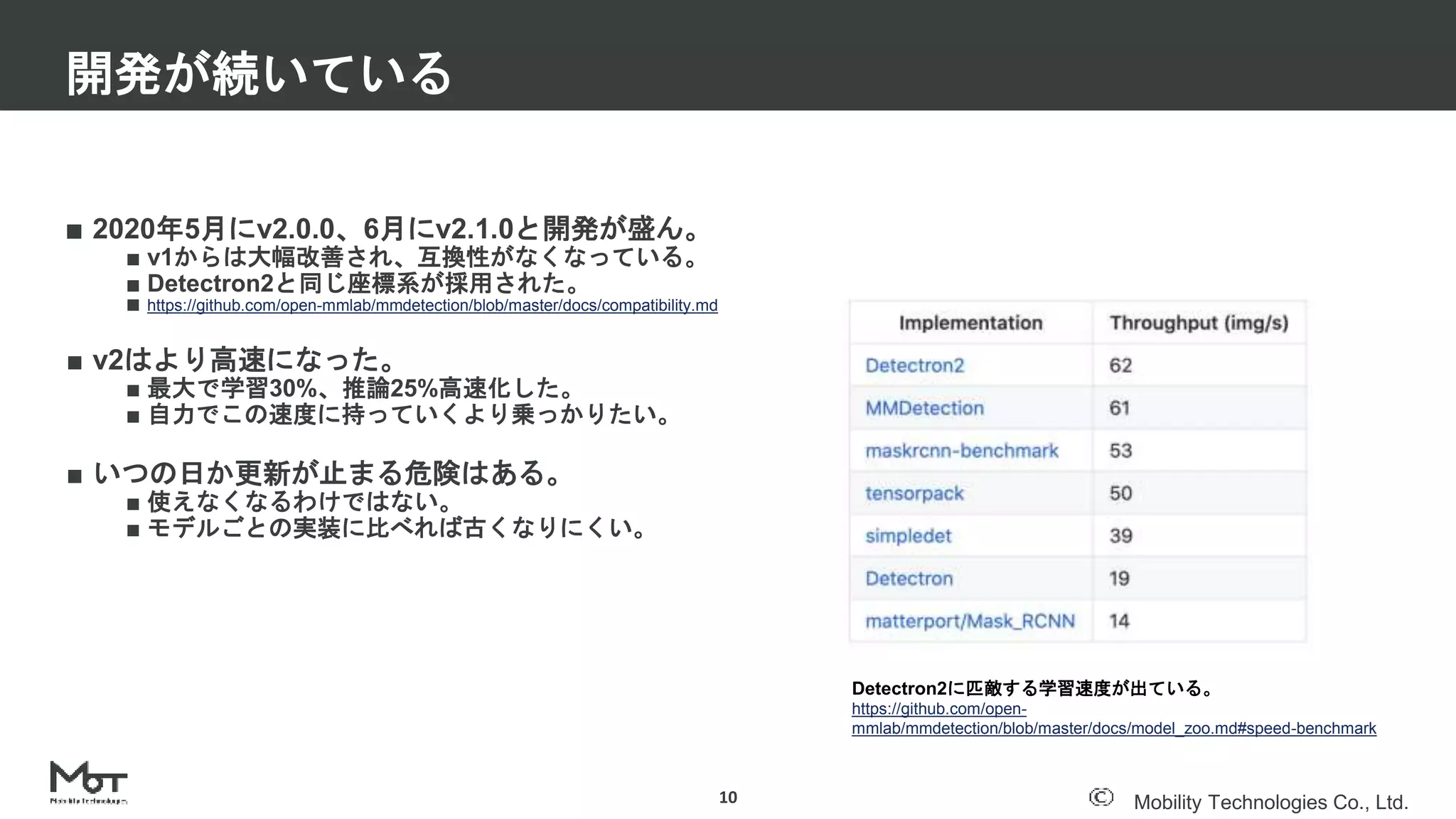

開発が続いている
10
Detectron2に匹敵する学習速度が出ている。
mmlab/mmdetection/blob/master/docs/model_zoo.md#speed-benchmark

公開データで動かす02
11

■ インストールは説明通りにコマンドを打つだけ。
■ 事前準備としてconda, git, pipは必要になる。
■ Dockerfileもある。
■ CUDAのバージョンまわりで詰まる可能性はある。
■ condaの仮想環境上なので使いやすい。
■ 外部プロジェクトはバージョンに注意する。
■ プロジェクトをcloneしたまま使うのが手軽である。
■ 新しいバージョンで使うことも難しくはない。
環境構築は簡単
12
ここからコピペするだけで用意できる。（もちろん理解してから実行）
https://github.com/open-mmlab/mmdetection/blob/master/docs/install.md

■ まず試すならばCOCOデータセットがおすすめ。
■ COCO用のコンフィグファイルや学習済みファイルが用意されているため。
■ 物体検出絡みの研究をする場合にベンチマークが揃えやすいのは嬉しい。
■ 以下3つを持っていなければダウンロードする。
■ 2017 Train images [118K/18GB] / 2017 Val images [5K/1GB] / 2017 Train/Val annotations [241MB]
■ http://cocodataset.org/#download
■ 推奨配置の説明がGetting Startedにある。コンフィグのパスを書き換えれば任意の配置でも使える。
COCOを用意すれば試しやすい
13
詳しくはGetting Startedを参考にすると良い。これを噛み砕いて説明していく。
https://github.com/open-mmlab/mmdetection/blob/master/docs/getting_started.md
COCOはいろいろあるがここでは2017年の物体検出データ使う。
http://cocodataset.org/#detection-2017

■ COCOだけ動かせれば良いということはまずない。
■ 最新手法の実装は論文に使われたデータ以外が使いにくいことが多々ある。
■ MMDetectionは対応したコンフィグとクラスを作るだけで任意のデータで使える。
カスタムデータの使いやすさが大事
14
カスタムデータのチュートリアルも用意されている。
mmlab/mmdetection/blob/master/docs/tutorials/new_dataset.
md

■ Model Zooページからモデルごとのページへ行く。Faster R-CNNを選んだ例で説明していく。
■ https://github.com/open-mmlab/mmdetection/blob/master/docs/model_zoo.md
■ 実験単位でコンフィグファイルがあるので選ぶ。
■ ResNet50ならfaster_rcnn_r50_fpn_1x_coco.pyを使う。
■ コンフィグの詳細は後で説明する。
■ READMEから学習済みの重みをダウンロードする。
Model Zooから使いたい手法を選ぶ
15
実験にひとつずつに対応したコンフィグファイルになっている。
mmlab/mmdetection/tree/master/configs/faster_rcnn

■ CustomDatasetクラスはjson形式のアノテーションを想定してる。
■ 手元のアノテーションをこの形式に変換すればメソッドがそのまま使える。
■ メソッドを上書きして自由に拡張できる。PyTorchのデータセットのイメージ。
■ txtファイル用のコードがチュートリアルに載っている。
■ 手軽に試すにはこれが最もやりやすい方法かと思われる。
データ形式を揃えれば最低限のコーディングで済む
16
この形式のjsonを作れば簡単に動かせる。
mmlab/mmdetection/blob/master/mmdet/datasets/custom.py
チュートリアルにある形式のtxtを作っても良い。
mmlab/mmdetection/blob/master/docs/tutorials/new_dataset.
md#an-example-of-customized-dataset

■ 以下のコマンドでテストデータに対する推論と評価ができる。
python tools/test.py ¥
configs/faster_rcnn/faster_rcnn_r50_fpn_1x_coco.py ¥
checkpoints/faster_rcnn_r50_fpn_1x_coco_20200130-047c8118.pth ¥
--show-dir faster_rcnn_r50_fpn_1x_coco_results ¥
--out faster_rcnn_r50_fpn_1x_coco_results.pkl ¥
--eval bbox
tools/test.py : これが推論・評価用のスクリプト
引数1 : コンフィグファイルを指定する
引数2 : 重みのパスを指定する
〜以下が主なオプション〜
--show-dir : 指定したディレクトリに画像を保存する。
--out : 指定した名前のpklファイルに推論結果を保存する。
--eval : 指定したモードで評価を行う。COCOの物体検出ならばbbox。
＊evalで何が指定できるかは対応するデータセットクラスを見る。
■ 既存モデルをCOCOで評価したいことは少ないかもしれない。
■ カスタムデータで実験する際はここら辺を参考にする。

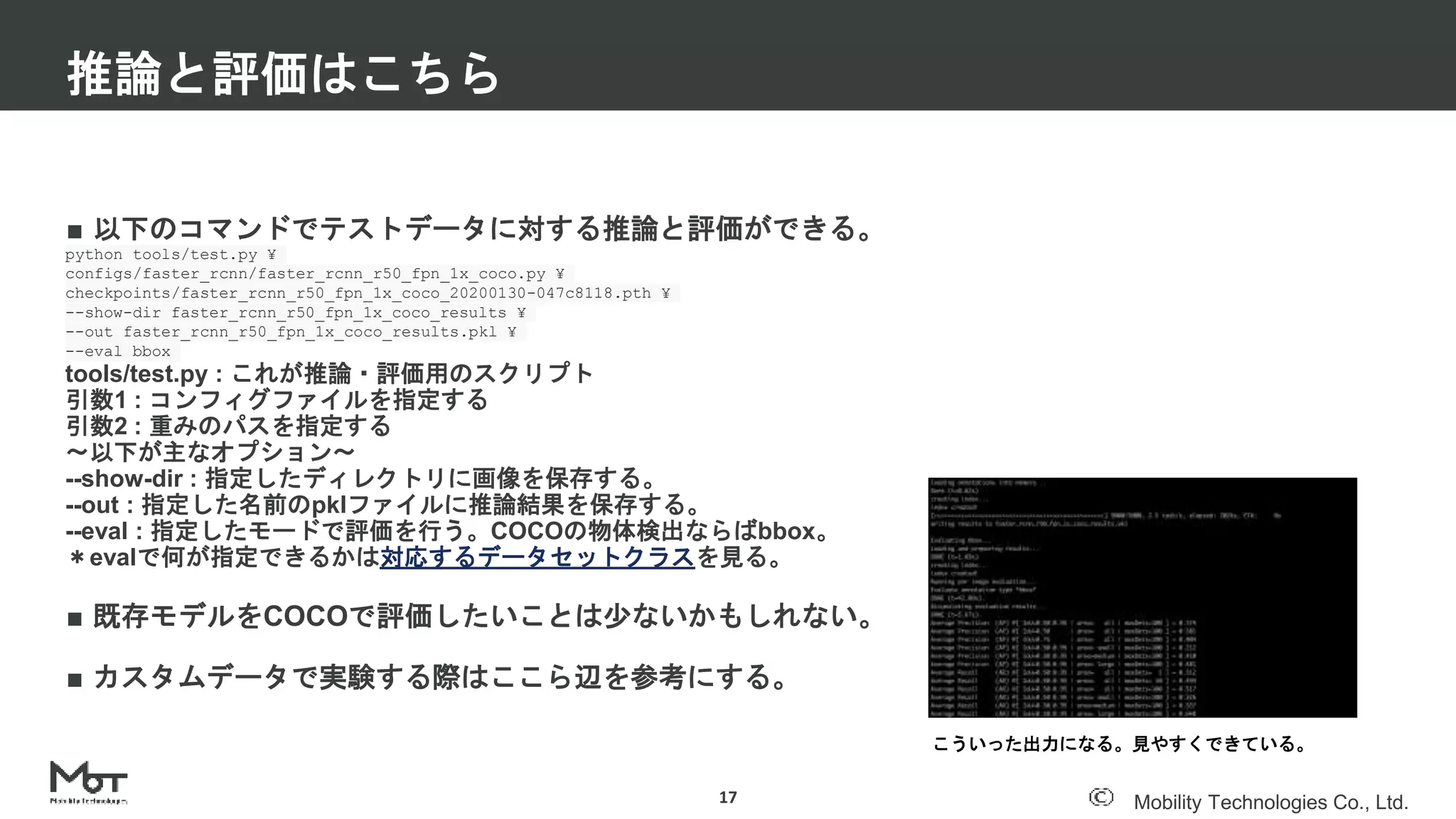

推論と評価はこちら
17
こういった出力になる。見やすくできている。

■ plt.show()で画像が出せる環境ならばデモスクリプトも使える。
■ 以下のコマンドで画像一枚を推論するデモができる。
python demo/image_demo.py ¥
demo/demo.jpg ¥
configs/faster_rcnn/faster_rcnn_r50_fpn_1x_coco.py ¥
checkpoints/faster_rcnn_r50_fpn_1x_coco_20200130-047c8118.pth ¥
--device cpu
demo/image_demo.py : これがデモ用スクリプト
引数1 : 推論したい画像。ここでは用意されたベンチの写真
引数2 : コンフィグファイルを指定する
引数3 : 重みのパスを指定する
--device : 推論に使うデバイスを指定する。デフォルトはcuda:0
■ ノートブックやウェブカメラ用コードも用意されている。
デモ用スクリプトも用意がある
18
このような推論結果が得られる。
https://github.com/open-mmlab/mmdetection/blob/master/demo/inference_demo.ipynb

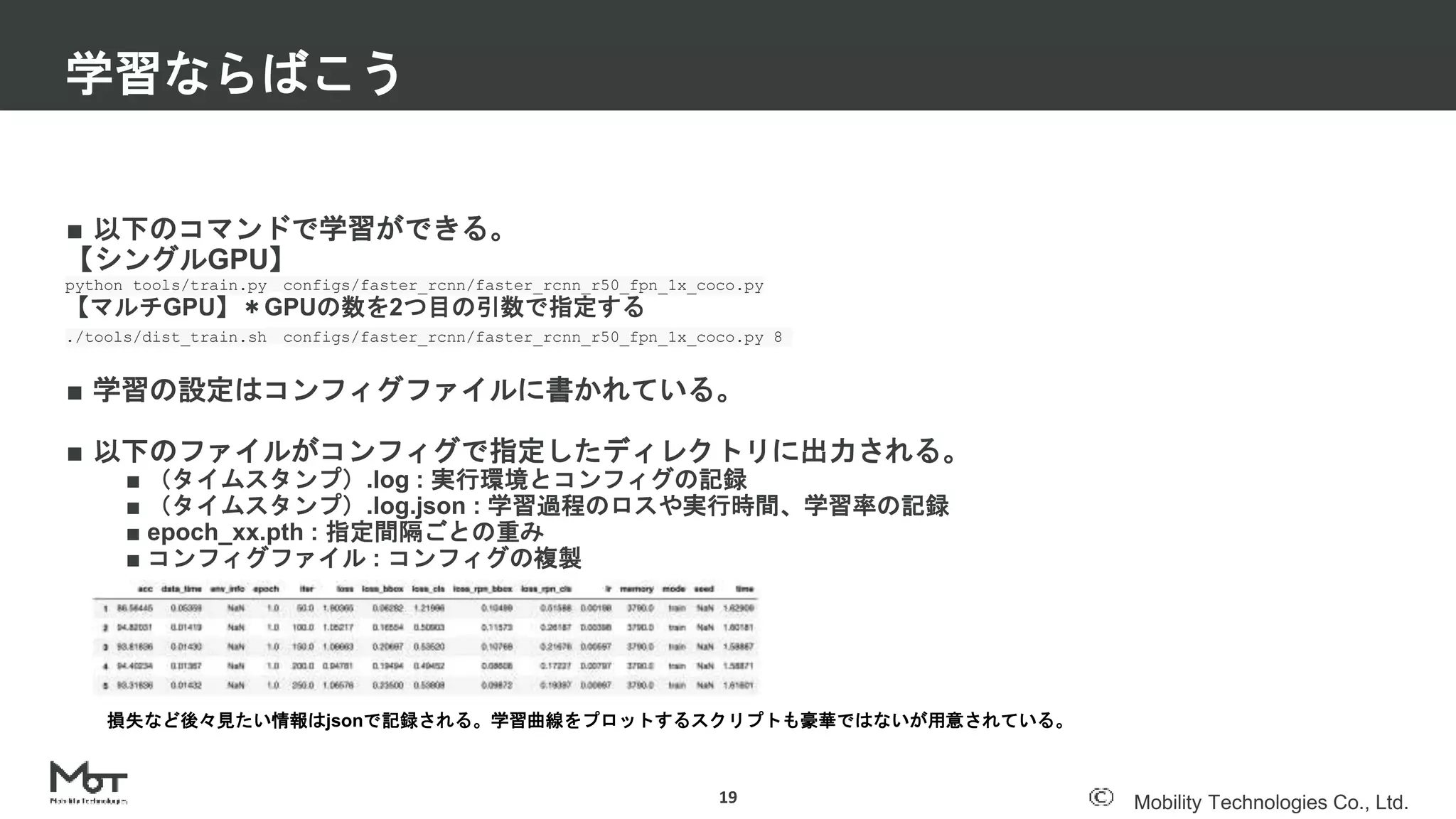

■ 以下のコマンドで学習ができる。
【シングルGPU】
python tools/train.py configs/faster_rcnn/faster_rcnn_r50_fpn_1x_coco.py
【マルチGPU】＊GPUの数を2つ目の引数で指定する
./tools/dist_train.sh configs/faster_rcnn/faster_rcnn_r50_fpn_1x_coco.py 8
■ 学習の設定はコンフィグファイルに書かれている。
■ 以下のファイルがコンフィグで指定したディレクトリに出力される。
■ （タイムスタンプ）.log : 実行環境とコンフィグの記録
■ （タイムスタンプ）.log.json : 学習過程のロスや実行時間、学習率の記録
■ epoch_xx.pth : 指定間隔ごとの重み
■ コンフィグファイル : コンフィグの複製
学習ならばこう
19
損失など後々見たい情報はjsonで記録される。学習曲線をプロットするスクリプトも豪華ではないが用意されている。

■ コンフィグは決められた名前の辞書を書いていく。
■ model / train_cfg / data / optimizerなど
■ v2から要素ごとにファイルを変えて階層化可能になった。
■ 共通化できる部分は分けることで管理しやすくなる。
■ 公式では図のような分け方だが、好きに作って良い。
■ 例えばデータ拡張の指定を分けるなど。
コンフィグは階層化できる
20
データセットのコンフィグ
mmlab/mmdetection/blob/master/configs/_base_/datasets/coc
o_detection.py
モデルのコンフィグ
mmlab/mmdetection/tree/master/configs/_base_/m
odelsfaster_rcnn_r50_fpn.py
スケジューラのコンフィグ
mmlab/mmdetection/blob/master/configs/_base_/datasets/coc
o_detection.py
実験のコンフィグ。これを指定して実行する
mmlab/mmdetection/blob/master/configs/faster_rcnn/faster_rc
nn_r50_fpn_1x_coco.py
default_runtime.py

■ コンフィグファイルを用意し、実行するとそこで指定したパスの学習ログが作られる。
■ コードをgit管理しておきデータセットに不可逆な変更がなければ後々の再現が可能になる。
■ 制御できる部分を理解しやすい。
■ ハードコーディングしたりargparse使ったりよりも情報がまとまる。
■ ablation studyしやすい。
■ 実験の一覧を見やすく管理するような高級な機能はない。
■ Pythonの辞書形式なので自動化スクリプトは作りやすい。
■ フレームワークを使いつつも自分なりにやりたいようにやれるのは良さでもある。
コンフィグファイルで条件を管理できる
21
--optimizer SGD --lr 0.02 --momentum 0.9 --weight-decay
0.0001 --policy step --warmup linear ・・・
コマンドに連なるのは厳しい。長いからとデフォルト設定したり
していくと条件が分かりづらくなっていく。コンフィグファイルは見やすく管理しやすい。
条件増やした時の拡張も行いやすい。
MMDetectionならば

カスタムデータで動かす03
22

■ COCOを参考に、まずはコンフィグを書くと分かりやすい。
■ https://github.com/open-mmlab/mmdetection/blob/master/configs/_base_/datasets/coco_detection.py
■ 右に示した箇所の変更が必須となる。
■ ここで決めた名前のクラスを作る。
■ アノテーションの形式はそこ次第になる。
コンフィグを用意する
23
■ 任意のクラス名
■ ルートのパス
（train/val/testの）
■ アノテーションのパス
■ 画像のprefix

■ CocoDatasetクラスを参考にする。
■ https://github.com/open-mmlab/mmdetection/blob/master/mmdet/datasets/coco.py
■ CustomDatasetクラスを継承している。
■ これはPyTorchのデータセットクラスを継承している。
データセットクラスを用意する
24
このデコレータで登録された名前のコンポーネントがコンフィグ
から呼び出せる仕組みである。
CustomDatasetクラスを継承して作る。
・・・必要に応じてCustomDatasetのメソッドを上書
きする。CustomDatasetが想定するjson形式に
合わせればほとんど書かなくて済む。
ラベル名をタプルで与える。

■ tool/test.pyの--evalオプションを使うとデータセットクラスのevaluateメソッドが呼ばれる。
■ 基本的な評価ならばそのまま使えば良いし、必要に応じてここに書き加えることもできる。
■ --evalの後に渡す引数でモードが切り替えられるので、様々な評価の実装も可能である。
評価スクリプトもデータクラスに埋め込める
25
COCOではbbox, segm, proposal, proposal_fastが選べる。
mmlab/mmdetection/blob/8951a8a70f36d442d8f5a9ecfe6361bbd6dc2adb/mm
det/datasets/coco.py#L319
tool/test.pyの中でdataset.evaluate()を呼んでいる。
全体的にこのように処理が追いやすい。
mmlab/mmdetection/blob/8951a8a70f36d442d8f5a9ecfe6361bbd6dc2adb/tool
s/test.py#L144

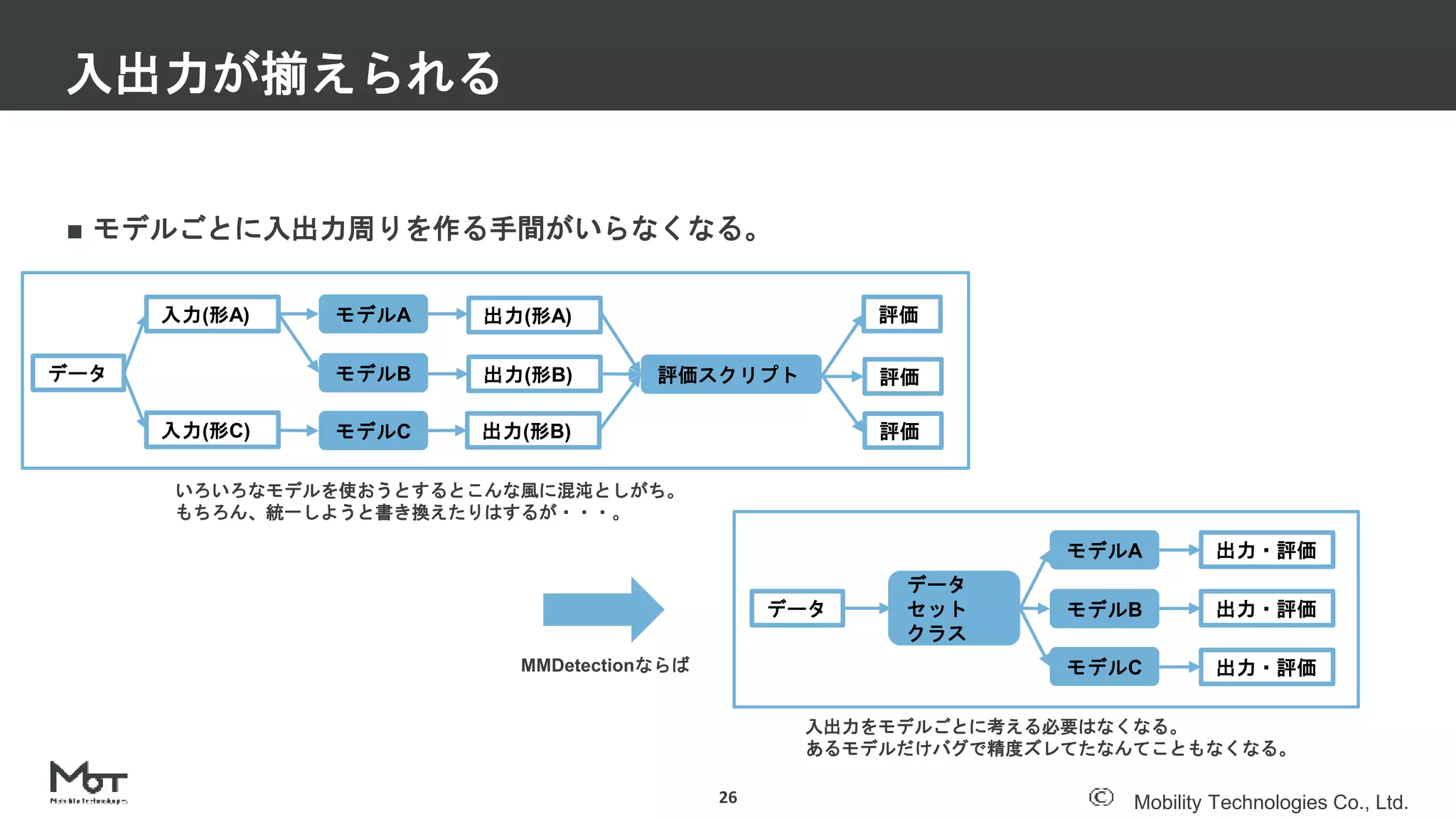

■ モデルごとに入出力周りを作る手間がいらなくなる。
入出力が揃えられる
26
MMDetectionならば
データ
データ
セット
クラス
モデルA
モデルB
モデルC
出力・評価
出力・評価
出力・評価
出力(形B) 評価
いろいろなモデルを使おうとするとこんな風に混沌としがち。
もちろん、統一しようと書き換えたりはするが・・・。
モデルA
モデルB
モデルC
入力(形A)
入力(形C)
データ
出力(形A)
出力(形B) 評価スクリプト評価
評価
入出力をモデルごとに考える必要はなくなる。
あるモデルだけバグで精度ズレてたなんてこともなくなる。

独自モデルで動かす04
27

■ SOTAモデルなどをベースに独自要素を入れていきたい。
■ 既存モデルのOSS実装は独自要素を増やすことは想定されておらず、ハードルは高い。
■ MMDetectionはコンフィグとクラスを書けば独自の処理を入れられる。既存の手法を参考にできる。
独自モデルが作りやすい
28
独自モデルのチュートリアルも用意されている。
mmlab/mmdetection/blob/master/docs/tutorials/new_modules.
md

■ modelのtypeで指定されたクラスが存在している。
■ このクラスはデコレータによってDETECTORSとして登録される。
■ FasterRCNNはTwoStageDetectorを継承している。
■ 構成要素は引数で渡す。
モデル作りもコンフィグから辿ると分かりやすい
29
mmlab/mmdetection/blob/master/mmdet/models/detectors/fas
ter_rcnn.py

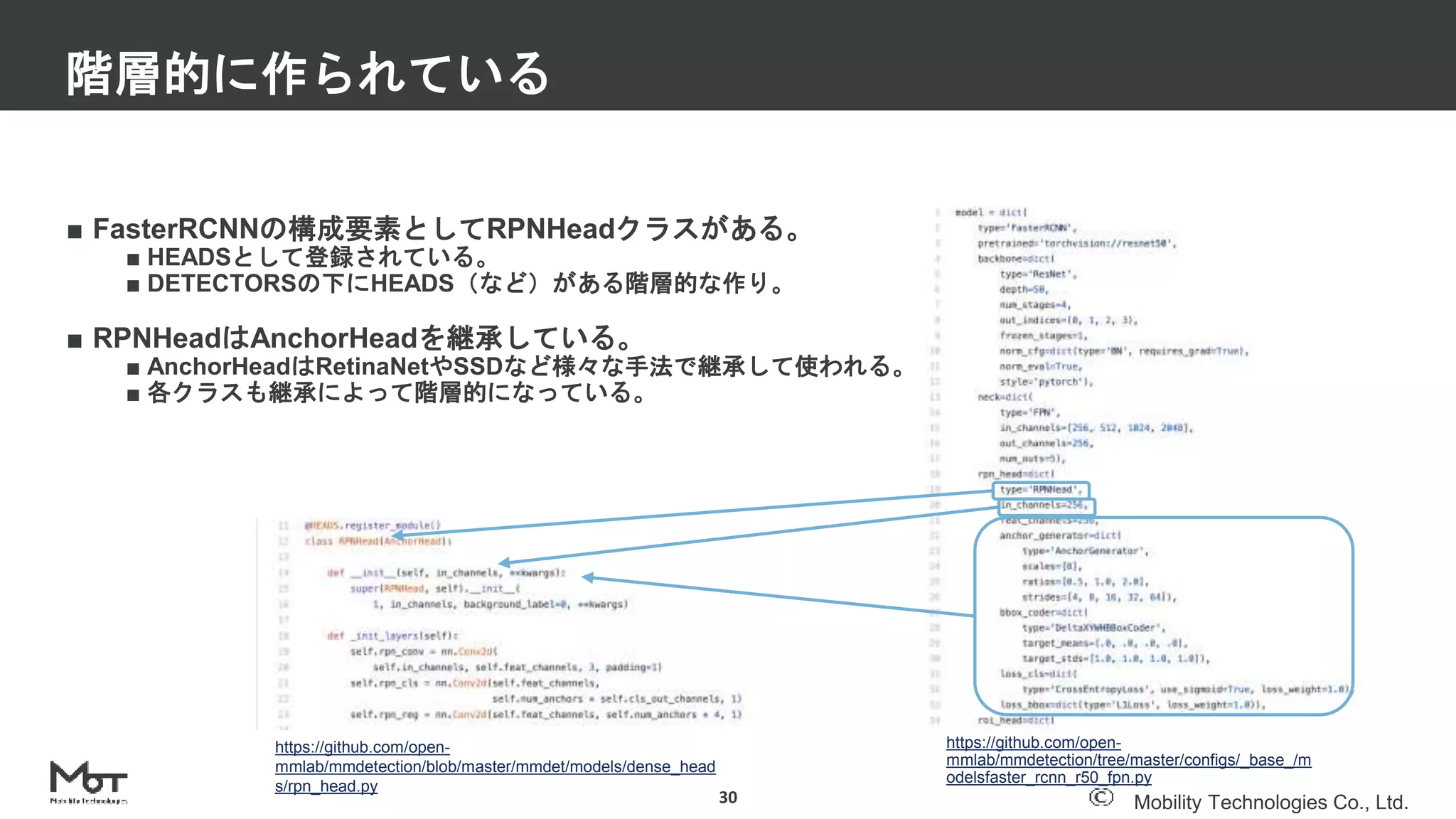

■ FasterRCNNの構成要素としてRPNHeadクラスがある。
■ HEADSとして登録されている。
■ DETECTORSの下にHEADS（など）がある階層的な作り。
■ RPNHeadはAnchorHeadを継承している。
■ AnchorHeadはRetinaNetやSSDなど様々な手法で継承して使われる。
■ 各クラスも継承によって階層的になっている。
階層的に作られている
30
mmlab/mmdetection/blob/master/mmdet/models/dense_head
s/rpn_head.py

model (DETECTOR) : FasterRCNN <- TwoStageDetectorを継承
■ コンフィグファイルからコンポーネント構成が分かる。例えばFasterRCNNはこう。
手法の全体構造が見えやすい
31
neck (NECK) :
FPN
backbone
(BACKBONE) :
ResNet
norm_cfg : BN
roi_head (HEAD)
: StandardRoIHead <- (略)
bbox_roi_extractor :
SingleRoIExtractor
roi_layer : RoIAlign
bbox_head :
Shared2FCBBoxHead
loss_cls :
CrossEntropyLoss
bbox_coder :
DeltaXYWHBBoxCoder
loss_bbox : L1Loss
rpn_head (HEAD) :
RPNHead <- AnchorHeadを継承
anchor_generator :
AnchorGenerator
bbox_coder :
DeltaXYWHBBoxCoder
loss_cls : CrossEntropyLoss
loss_bbox : L1Loss

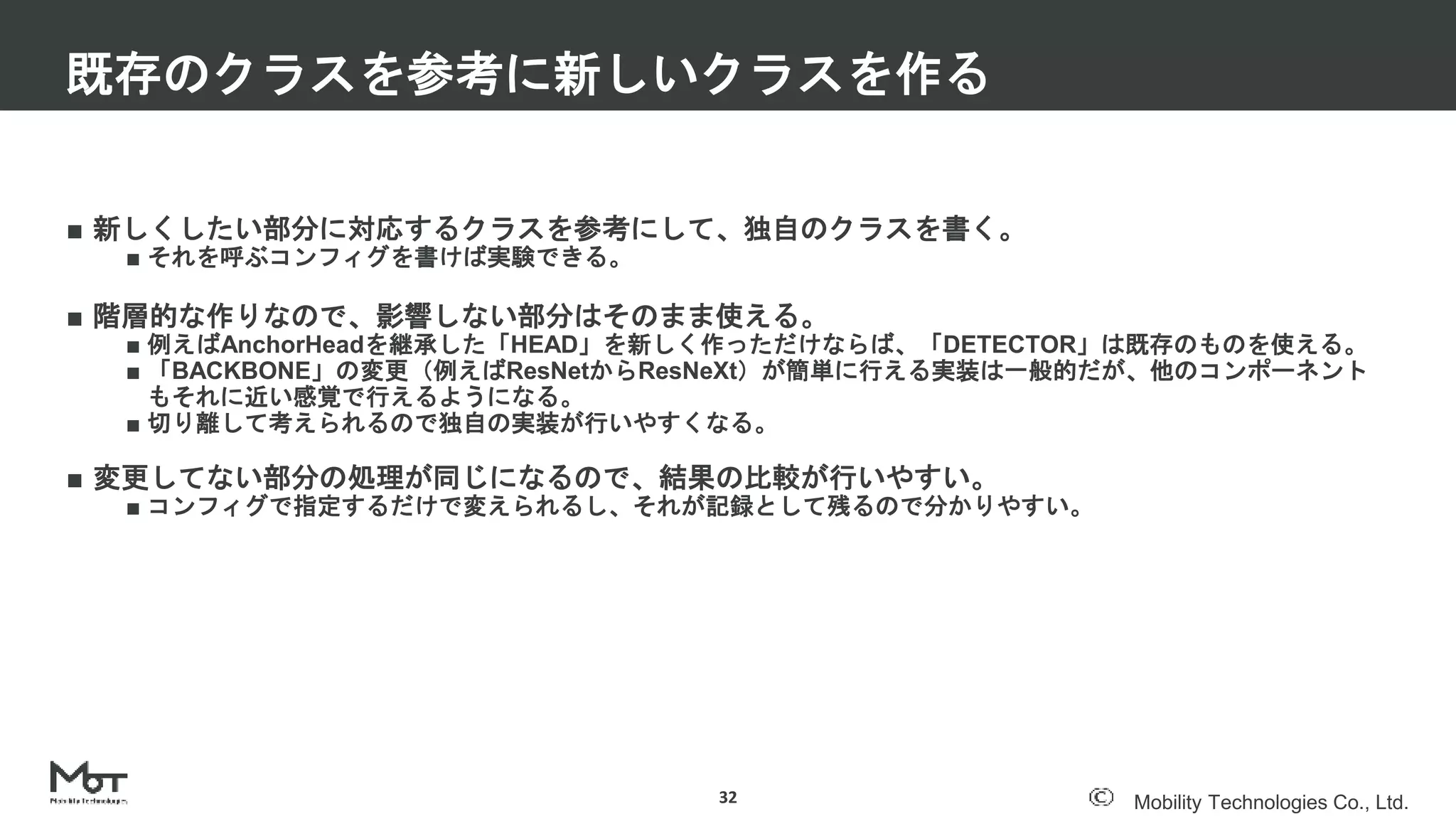

■ 新しくしたい部分に対応するクラスを参考にして、独自のクラスを書く。
■ それを呼ぶコンフィグを書けば実験できる。
■ 階層的な作りなので、影響しない部分はそのまま使える。
■ 例えばAnchorHeadを継承した「HEAD」を新しく作っただけならば、「DETECTOR」は既存のものを使える。
■ 「BACKBONE」の変更（例えばResNetからResNeXt）が簡単に行える実装は一般的だが、他のコンポーネント
もそれに近い感覚で行えるようになる。
■ 切り離して考えられるので独自の実装が行いやすくなる。
■ 変更してない部分の処理が同じになるので、結果の比較が行いやすい。
■ コンフィグで指定するだけで変えられるし、それが記録として残るので分かりやすい。
既存のクラスを参考に新しいクラスを作る
32

まとめ05
33

■ 使い勝手の良いコンフィグとクラス構造が用意されている。
■ Python & PyTorchの実装に慣れていれば、よく見る書き方の延長上にあるので使う負担は少ない。
■ Pythonの基本的なクラスの機能を使うことで、汎用的な実装が行える。
■ MMDetectionは高度な技を使っているわけではない。これに近いコーディングは誰でもできる。
■ 面倒なコーディングの時間を減らせる。
■ モデルごとの実装の差を理解し埋めるのに時間を費やすのはやめよう。
■ 面倒だから試さないなんてこともやめよう。
■ ユーザーが増えてコミュニティが活発になるほど使い勝手が良くなる。使っていこう。
フレームワークで研究開発が捗る
34
