Il documento tratta dell'induzione elettromagnetica, descrivendo come un campo magnetico variabile genera corrente elettrica. Si evidenziano le leggi di Faraday-Neumann e di Lenz, che stabiliscono che la corrente indotta oppone le variazioni del flusso magnetico. Viene anche spiegato il funzionamento di dispositivi come gli alternatori e i trasformatori, che trasformano energia cinetica in energia elettrica e modificano tensione e corrente.

1. Elettromagnetismo
A.S. 2012-2013

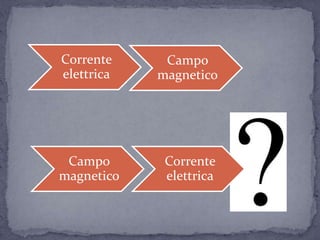

2. Campo
magnetico
Corrente
elettrica
Corrente
elettrica
Campo
magnetico

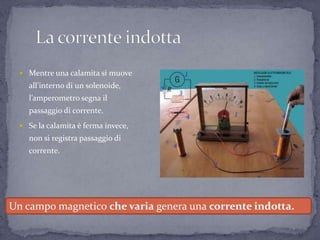

3.  Mentre una calamita si muove
all’interno di un solenoide,
l’amperometro segna il
passaggio di corrente.
 Se la calamita è ferma invece,
non si registra passaggio di
corrente.
Un campo magnetico che varia genera una corrente indotta.

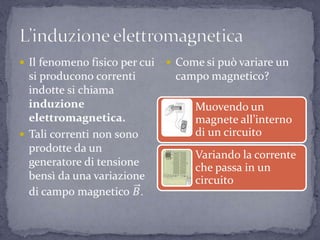

4.   Come si può variare un
campo magnetico?
Muovendo un
magnete all’interno
di un circuito
Variando la corrente
che passa in un
circuito

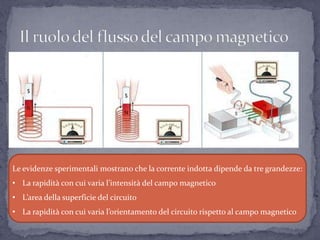

5. Le evidenze sperimentali mostrano che la corrente indotta dipende da tre grandezze:
• La rapidità con cui varia l’intensità del campo magnetico
• L’area della superficie del circuito
• La rapidità con cui varia l’orientamento del circuito rispetto al campo magnetico

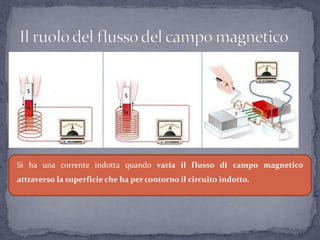

6. Si ha una corrente indotta quando varia il flusso di campo magnetico
attraverso la superficie che ha per contorno il circuito indotto.

7. Se c’è una corrente indotta, ci deve essere una forza elettromotrice, che chiamiamo
forza elettromotrice indotta, che la produce.
Molti esperimenti hanno portato alla legge dell’induzione elettromagnetica, detta :
Legge di Faraday - Neumann
Legge di Lenz

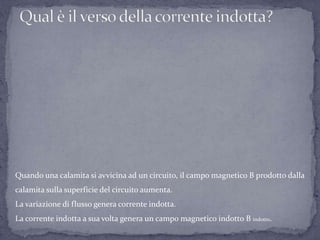

8. Quando una calamita si avvicina ad un circuito, il campo magnetico B prodotto dalla
calamita sulla superficie del circuito aumenta.
La variazione di flusso genera corrente indotta.
La corrente indotta a sua volta genera un campo magnetico indotto B indotto.

9. Se la corrente circola in senso orario, il
campo magnetico indotto è diretto verso
il basso e rinforza l’aumento del campo
magnetico produzione di
corrente elettrica, gratis, in contrasto con
il principio di conservazione dell’energia.
Se circola in senso antiorario, il campo
magnetico indotto è diretto verso l’ alto e
contrasta l’aumento del campo magnetico
perciò il principio di conservazione
dell’energia determina il verso della
corrente, secondo la Legge di Lenz

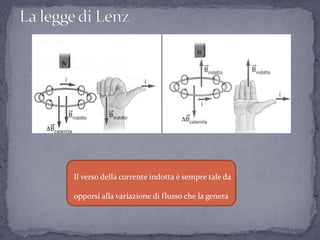

10. Il verso della corrente indotta è sempre tale da
opporsi alla variazione di flusso che la genera

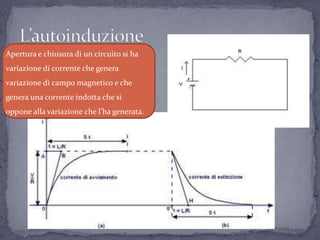

11. Apertura e chiusura di un circuito si ha
variazione di corrente che genera
variazione di campo magnetico e che
genera una corrente indotta che si
oppone alla variazione che l’ha generata.

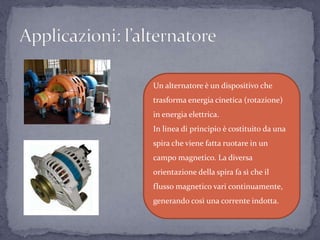

12. Un alternatore è un dispositivo che
trasforma energia cinetica (rotazione)
in energia elettrica.
In linea di principio è costituito da una
spira che viene fatta ruotare in un
campo magnetico. La diversa
orientazione della spira fa sì che il
flusso magnetico vari continuamente,
generando così una corrente indotta.

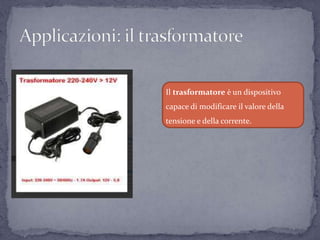

13. Il trasformatore è un dispositivo
capace di modificare il valore della
tensione e della corrente.
