Il documento descrive il concetto di forza, evidenziando come possa alterare lo stato di un corpo ed introducendo la forza risultante. Vengono poi spiegati i principi di equilibrio e le leve, categorie di macchine semplici che facilitano il lavoro applicando forze. Si delineano diversi tipi di leve (1°, 2° e 3° genere) e le loro caratteristiche in termini di vantaggi e svantaggi nell'applicazione della forza.

1. A cura di Annamaria Di Nunzio classe II
Scuola Secondaria Statale di I grado
ADA NEGRI
Villaricca – ( NA)

2. Cos’è una forza
Una forza è tutto ciò che può modificare lo stato di quiete o di
moto di un corpo, se applicata a un corpo non rigido ne causa
la deformazione.
• Esempio
Prendiamo un’automobilina giocattolo e leghiamola ad uno
spago. Finchè non tiriamo, il giocattolo rimane fermo; ma se
tendiamo lo spago il giocattolo si muove.

3. Gli elementi caratteristici di una forza

4. L’unità di misura di una forza

5. La rappresentazione delle forze

6. La forza risultante
• Su di un corpo agiscono due o più forze, sommando i loro
effetti agiscono come una sola forza detta forza risultante
che si indica con una R.
La forza risultante si ottiene combinando tra loro i vettori che
rappresentano le diverse forze componenti.

7. Risultante di forze concordi
La risultante di due forze concordi è una forza che ha lo stesso
punto di applicazione ,la stessa direzione, lo stesso verso delle
forze componenti e per intensità la somma delle loro
intensità.
• Esempio
Due ragazzi spingono un’automobile con la stessa forza(F₁ e F₂)
pari a 200 N. Le forze esercitate sono concordi; quindi se le
forze F₁ e F₂ dei due ragazzi hanno entrambe l’intensità di
200 N, il valore dell’intensità della risultante R, è:
R = F₁ + F₂ = 400 N (200 N + 200 N = 400N)

8. Risultante di forze opposte

10. Risultante di forze divergenti

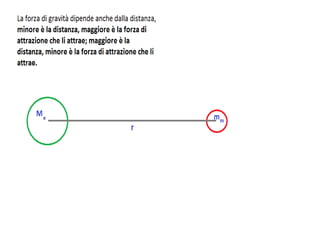

11. Forza peso e gravità

13. La pressione

14. L’unità di misura della pressione
Nel sistema internazionale (S.I.)
l’unità di misura della pressione
viene espressa dal rapporto tra la forza di 1N e la
superficie di 1 m2
(N/m2
).
L'unità di misura, il Pascal (Pa), prende il nome da
Blaise Pascal, matematico, fisico e filosofo francese

15. L’ equilibrio
Quando osserviamo un corpo fermo tendiamo a
pensare che su di esso non agisca nessuna
forza,mente non’è così:
Un corpo fermo è in equilibrio.

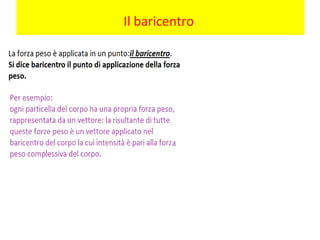

16. Il baricentro

17. Dove si trova il baricentro?

18. L’equilibrio dei corpi appoggiati su un piano

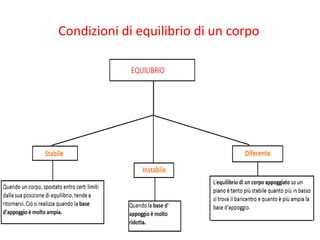

19. Condizioni di equilibrio di un corpo

20. L’equilibrio dei corpi sospesi

21. Le leve
Le leve sono macchine semplici che ci permettono di
compiere azioni con facilità e con minimo sforzo:
Per esempio lo schiaccianoci, oppure l’apribottiglie …
Una leva è un’asta rigida che gira intorno ad un
punto chiamato fulcro, grazie all’azione di due
forze che si contrastano.

23. La legge dell’equilibrio della leva

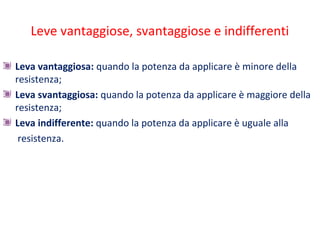

24. Leve vantaggiose, svantaggiose e indifferenti
Leva vantaggiosa: quando la potenza da applicare è minore della
resistenza;
Leva svantaggiosa: quando la potenza da applicare è maggiore della
resistenza;
Leva indifferente: quando la potenza da applicare è uguale alla
resistenza.

25. Leve di 1°, 2° e 3° genere
Le leve di 1° genere sono quelle in cui il fulcro si trova tra la potenza
e la resistenza. Sono esempi di leve di 1° genere l’altalena, le forbici,
… a seconda della posizione del fulcro, una leva di 1° genere può
essere vantaggiosa, svantaggiosa e indifferente.
Le leve di 2° genere sono quelle in cui la resistenza si trova tra il
fulcro e la potenza. Sono esempi di 2° genere lo schiaccianoci, la
carriola, il remo, … esse sono sempre vantaggiose.
Le leve di 3° genere sono quelle in cui la potenza si trova tra il fulcro
e la resistenza. Sono esempi di leve di 3° genere le pinze per il
ghiaccio, la scopa, … esse sono sempre svantaggiose.

26. Anna Maria Di Nunzio Classe II corso E
