2015/02/02 開催した、HBase徹底入門記念セミナーで発表した資料です。 http://eventregist.com/e/2Hiwrc2WFhyu HBase の活用事例を2つ紹介しています。 対象: HBase について概要は理解したけど、どういうシステムで実際に使われているのか知りたい人

1. 1
©
Cloudera,
Inc.
All
rights
reserved.
HBaseの最新事例
Cloudera
株式会社 嶋内 翔

2. 2
©
Cloudera,
Inc.
All
rights
reserved.

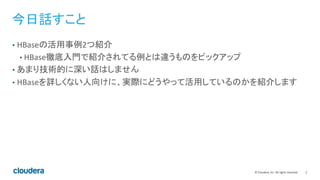

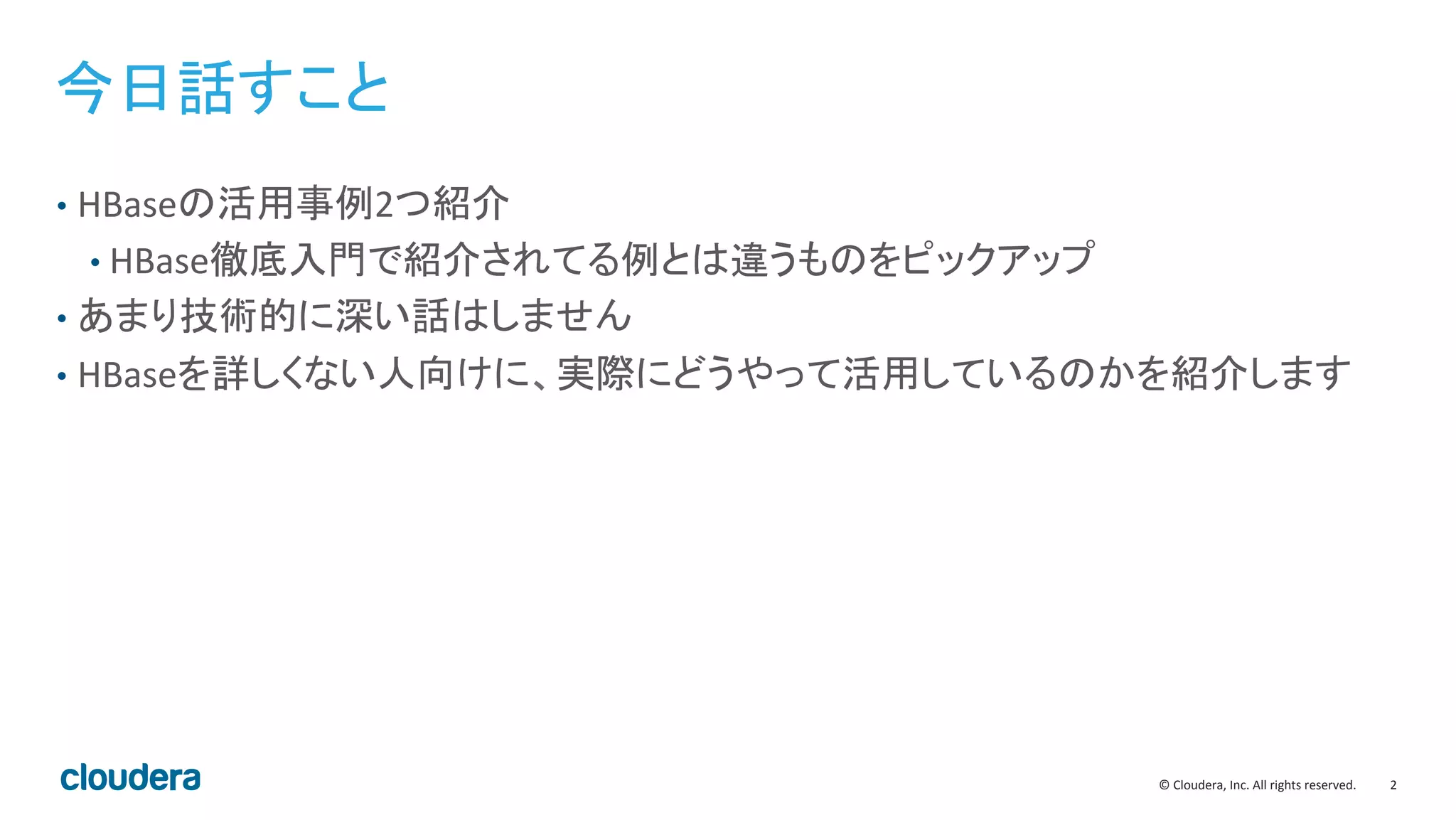

今日話すこと
• HBaseの活用事例2つ紹介
• HBase徹底入門で紹介されてる例とは違うものをピックアップ
• あまり技術的に深い話はしません
• HBaseを詳しくない人向けに、実際にどうやって活用しているのかを紹介します

3. 3
©
Cloudera,
Inc.
All
rights
reserved.

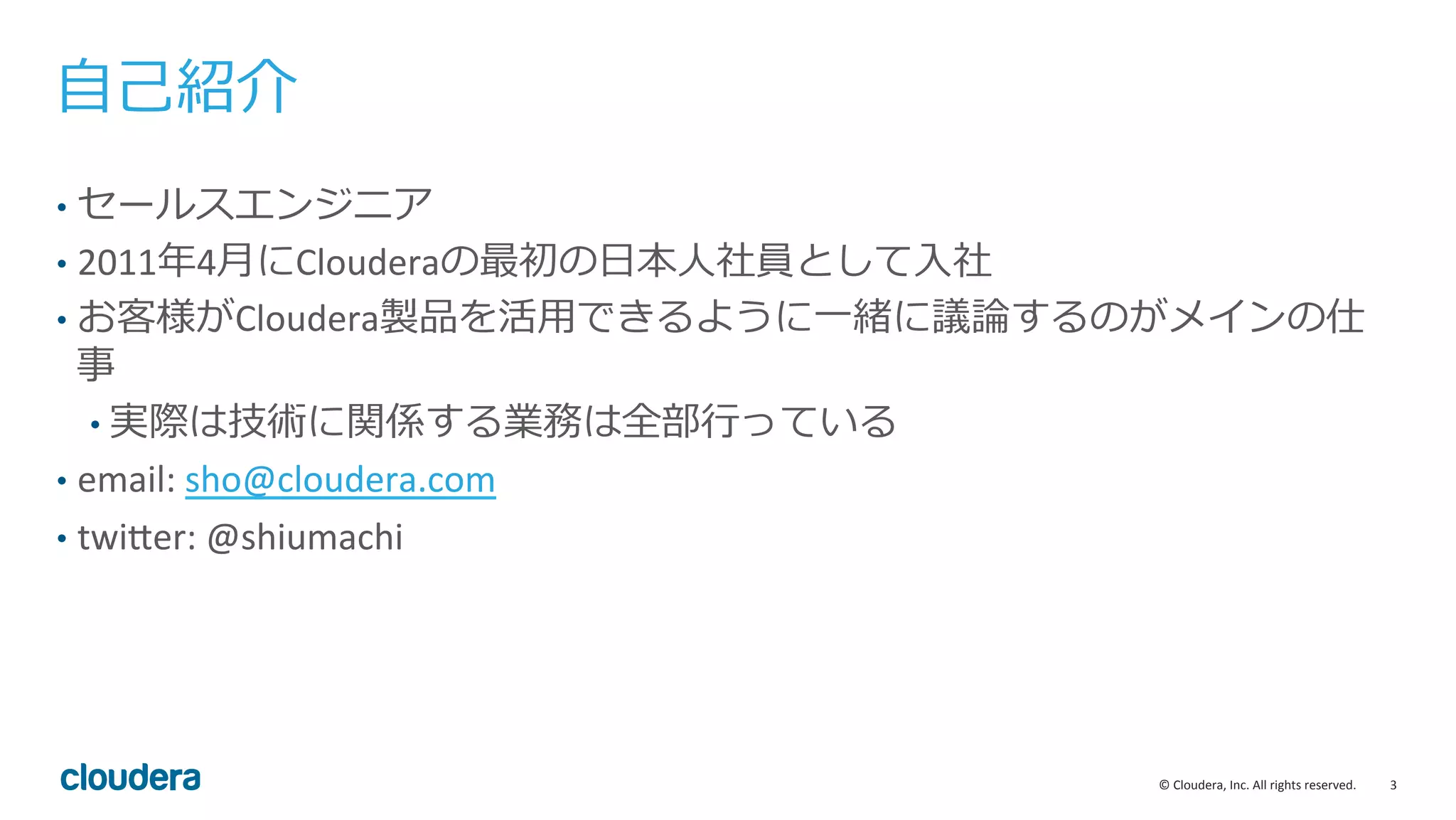

⾃自⼰己紹介
• セールスエンジニア
• 2011年年4⽉月にClouderaの最初の⽇日本⼈人社員として⼊入社
• お客様がCloudera製品を活⽤用できるように⼀一緒に議論論するのがメインの仕
事
• 実際は技術に関係する業務は全部⾏行行っている
• email:
sho@cloudera.com
• twiBer:
@shiumachi

4. 4
©
Cloudera,
Inc.
All
rights
reserved.

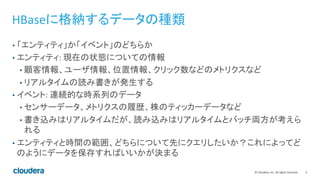

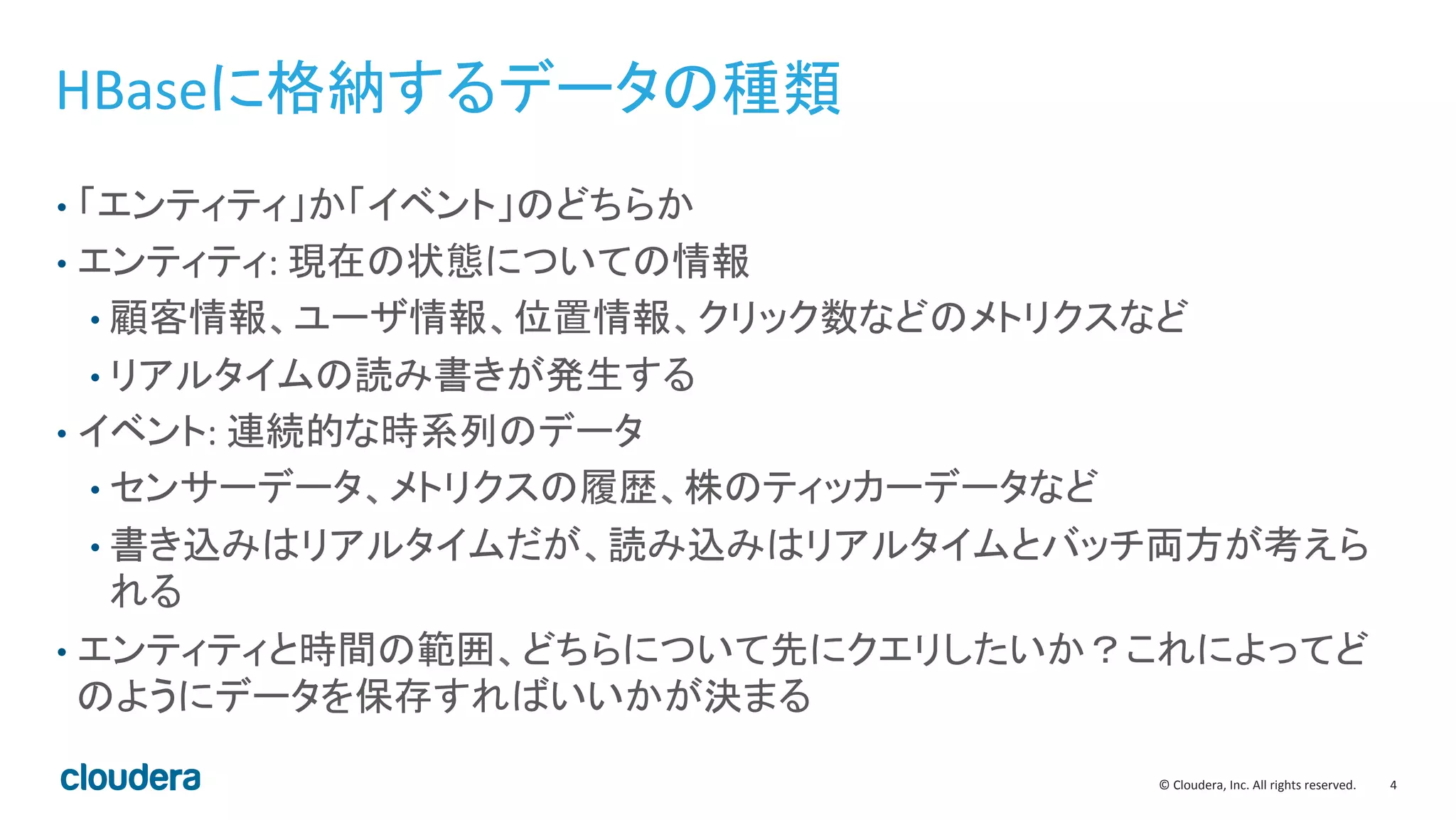

HBaseに格納するデータの種類
• 「エンティティ」か「イベント」のどちらか
• エンティティ:
現在の状態についての情報
• 顧客情報、ユーザ情報、位置情報、クリック数などのメトリクスなど
• リアルタイムの読み書きが発生する
• イベント:
連続的な時系列のデータ
• センサーデータ、メトリクスの履歴、株のティッカーデータなど
• 書き込みはリアルタイムだが、読み込みはリアルタイムとバッチ両方が考えら
れる
• エンティティと時間の範囲、どちらについて先にクエリしたいか？これによってど
のようにデータを保存すればいいかが決まる

5. 5
©
Cloudera,
Inc.
All
rights
reserved.
事例1:
医療系ITシステム

6. 6
©
Cloudera,
Inc.
All
rights
reserved.

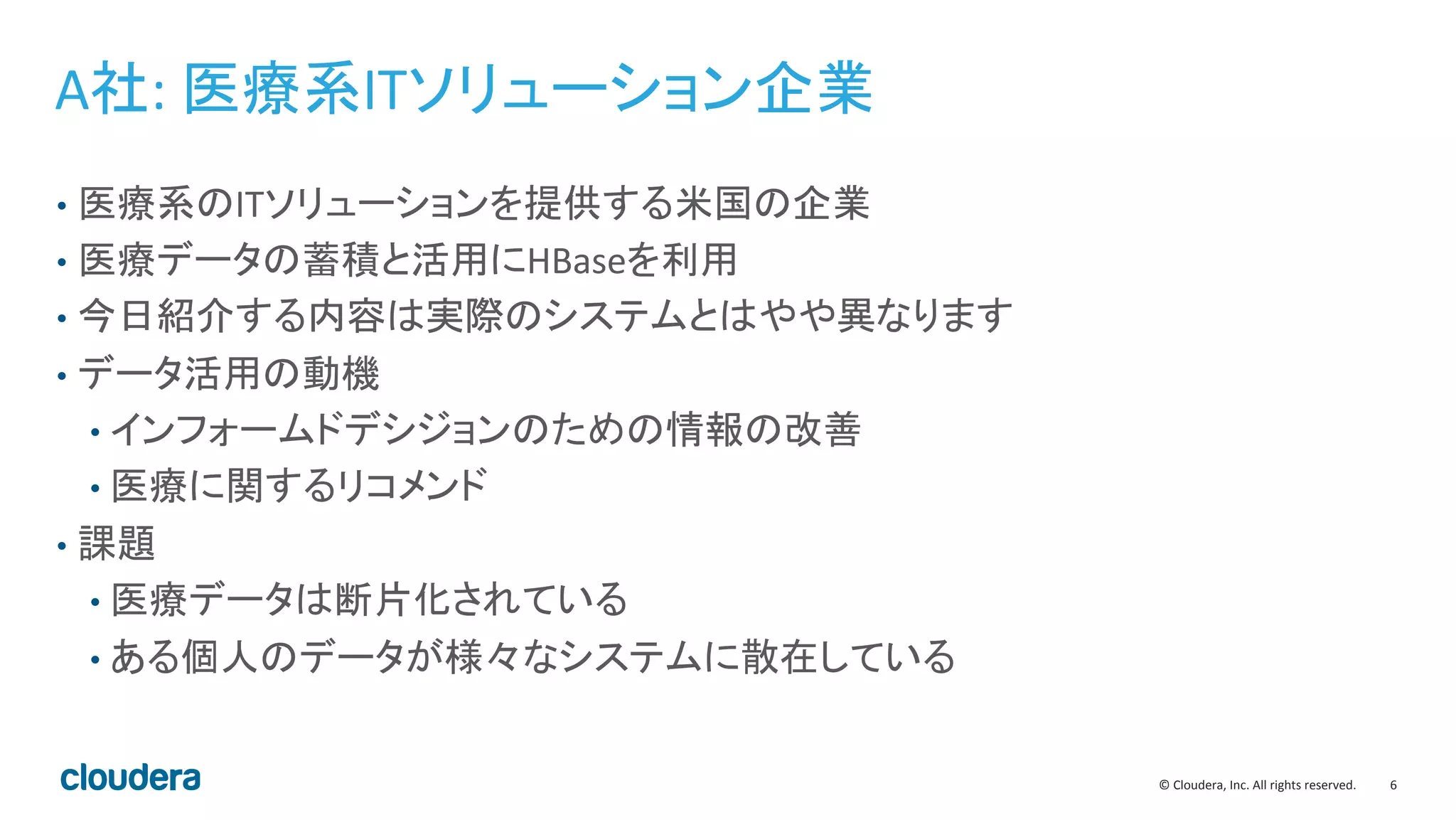

A社:
医療系ITソリューション企業
• 医療系のITソリューションを提供する米国の企業
• 医療データの蓄積と活用にHBaseを利用
• 今日紹介する内容は実際のシステムとはやや異なります
• データ活用の動機
• インフォームドデシジョンのための情報の改善
• 医療に関するリコメンド
• 課題
• 医療データは断片化されている
• ある個人のデータが様々なシステムに散在している

7. 7
©
Cloudera,
Inc.
All
rights
reserved.

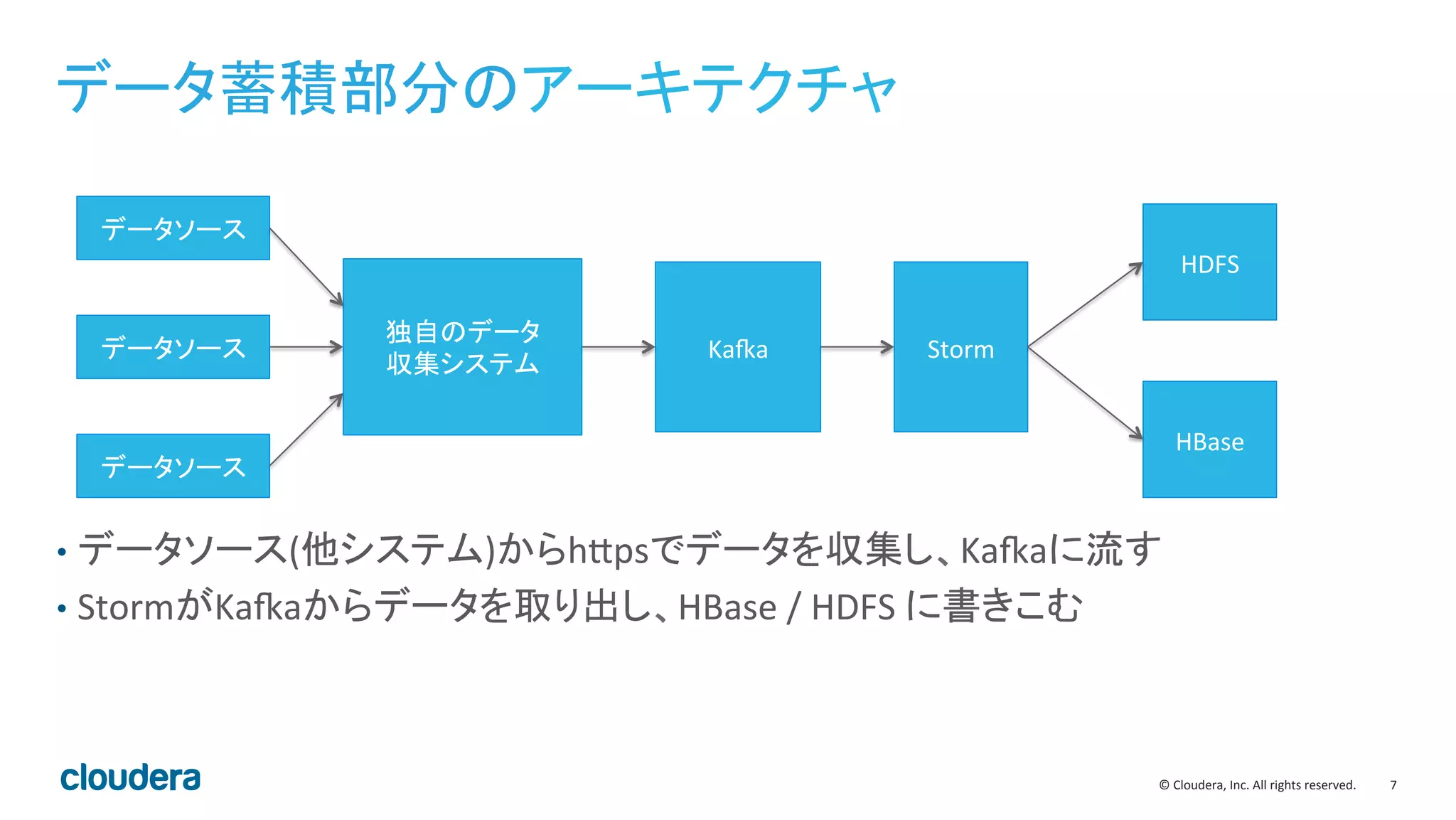

データ蓄積部分のアーキテクチャ
• データソース(他システム)からhBpsでデータを収集し、KaKaに流す
• StormがKaKaからデータを取り出し、HBase
/
HDFS
に書きこむ
データソース
データソース
データソース
独自のデータ
収集システム
KaKa
Storm
HDFS
HBase

8. 8
©
Cloudera,
Inc.
All
rights
reserved.

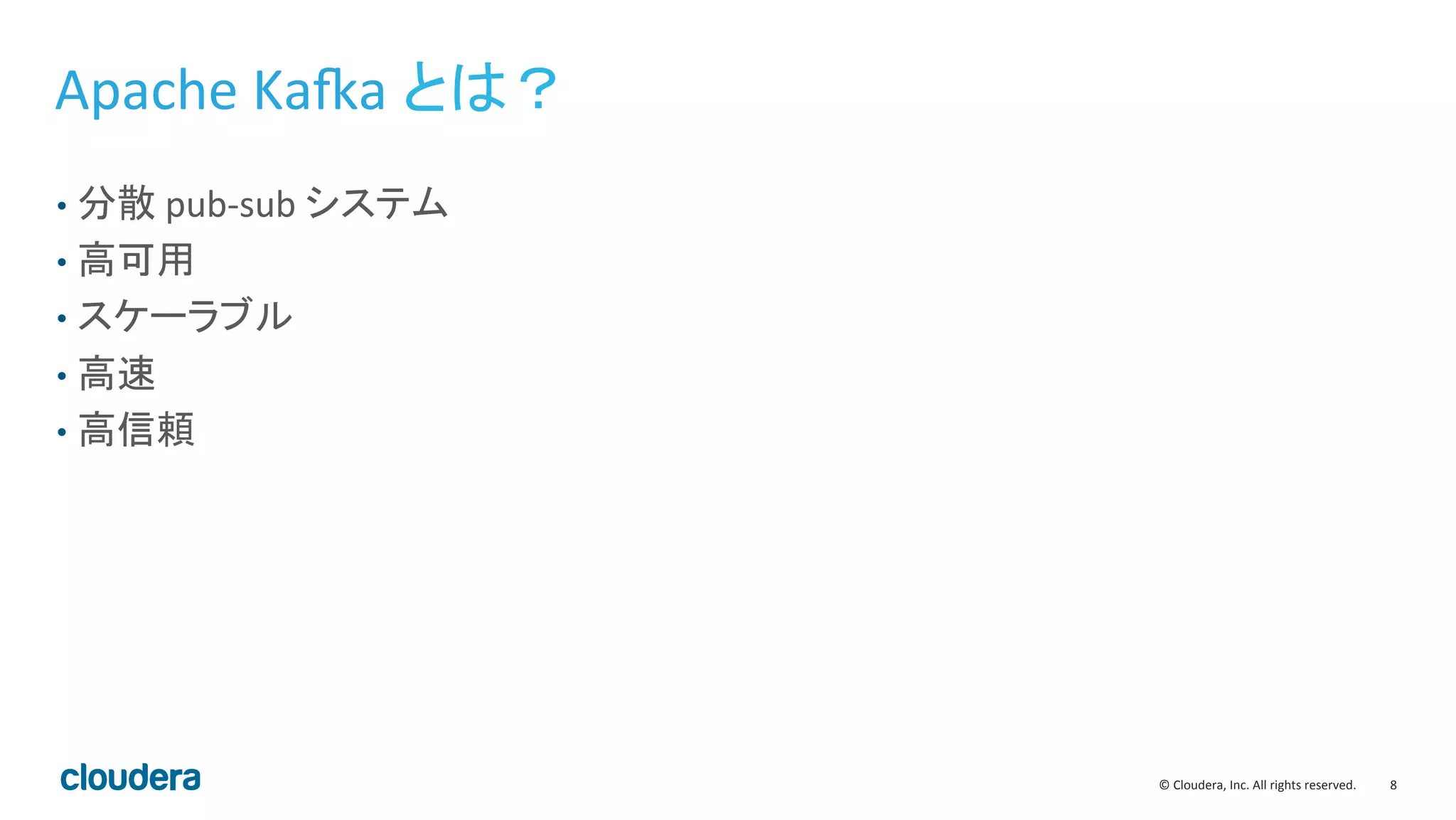

Apache
KaKa
とは？
• 分散
pub-­‐sub
システム
• 高可用
• スケーラブル
• 高速
• 高信頼

9. 9
©
Cloudera,
Inc.
All
rights
reserved.

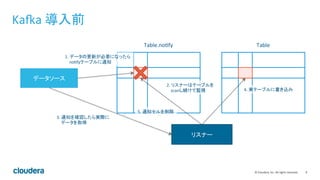

KaKa
導入前
Table.noTfy
Table
データソース
リスナー
1.
データの更新が必要になったら
noTfyテーブルに通知
2.
リスナーはテーブルを
scanし続けて監視
3.
通知を確認したら実際に
データを取得
4.
実テーブルに書き込み
5.
通知セルを削除

10. 10
©
Cloudera,
Inc.
All
rights
reserved.

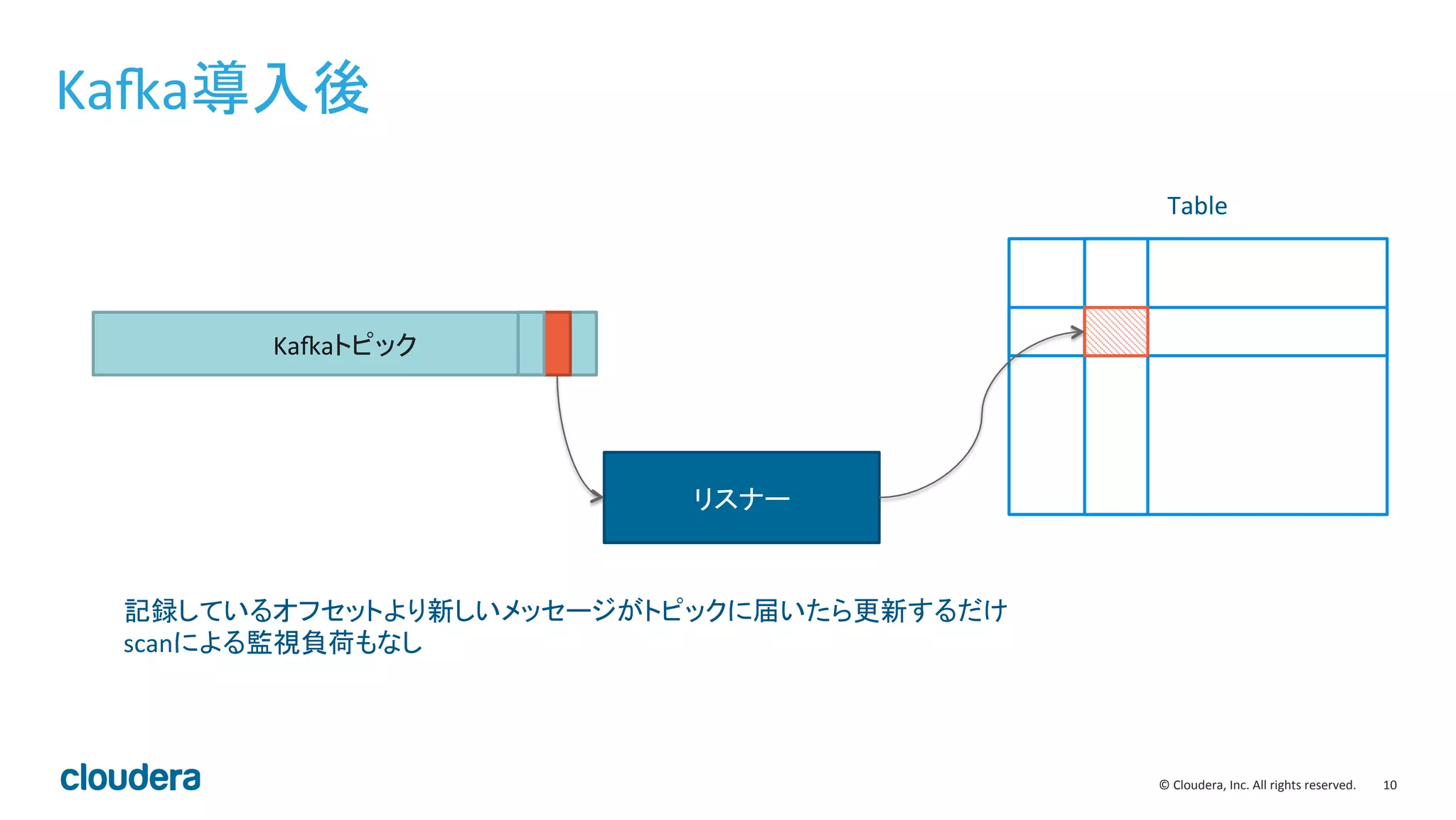

KaKa導入後
Table
リスナー
KaKaトピック
記録しているオフセットより新しいメッセージがトピックに届いたら更新するだけ
scanによる監視負荷もなし

11. 11
©
Cloudera,
Inc.
All
rights
reserved.

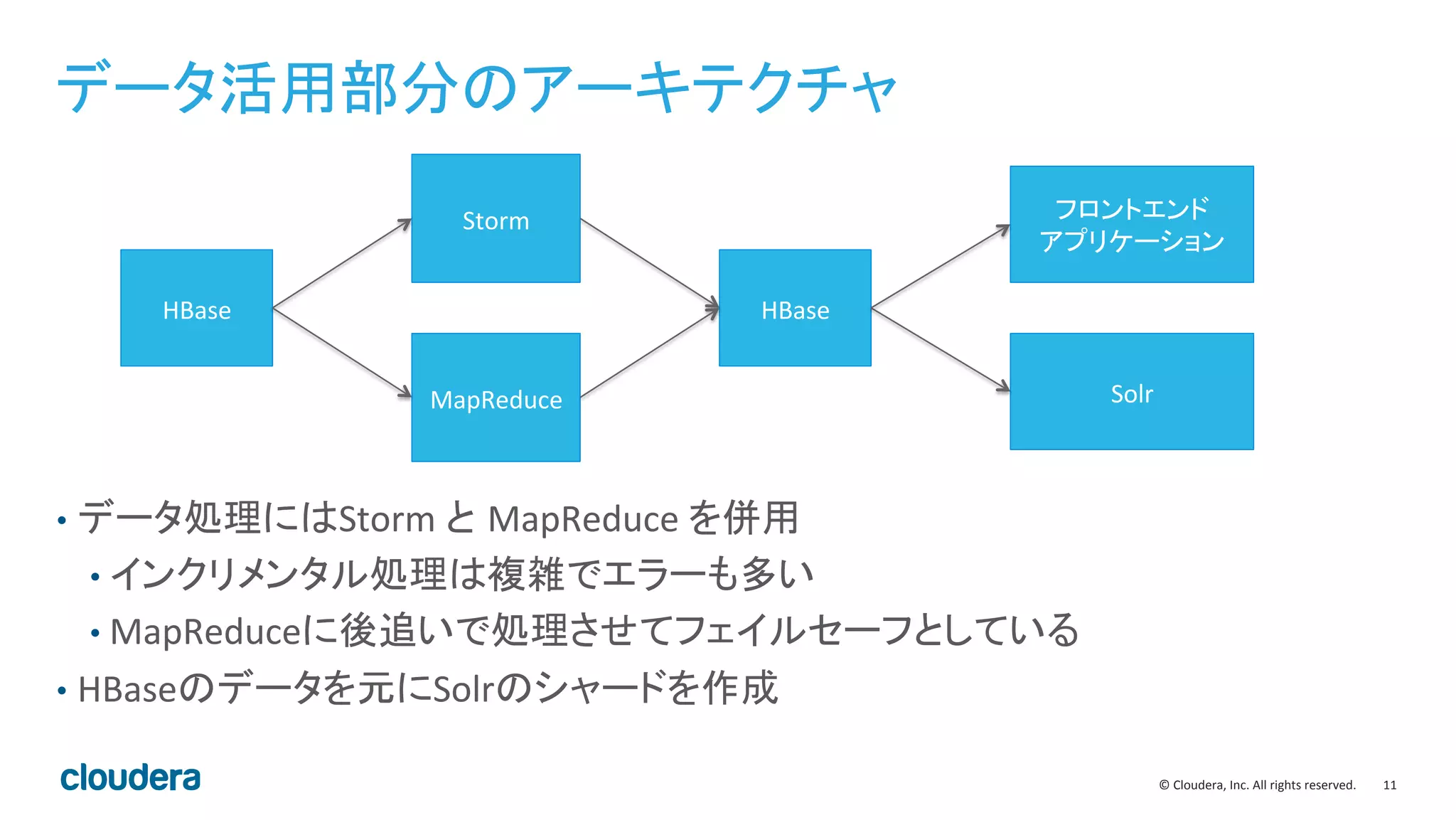

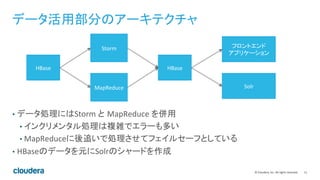

データ活用部分のアーキテクチャ
• データ処理にはStorm
と MapReduce
を併用
• インクリメンタル処理は複雑でエラーも多い
• MapReduceに後追いで処理させてフェイルセーフとしている
• HBaseのデータを元にSolrのシャードを作成
HBase
Storm
MapReduce
HBase
Solr
フロントエンド
アプリケーション

12. 12
©
Cloudera,
Inc.
All
rights
reserved.

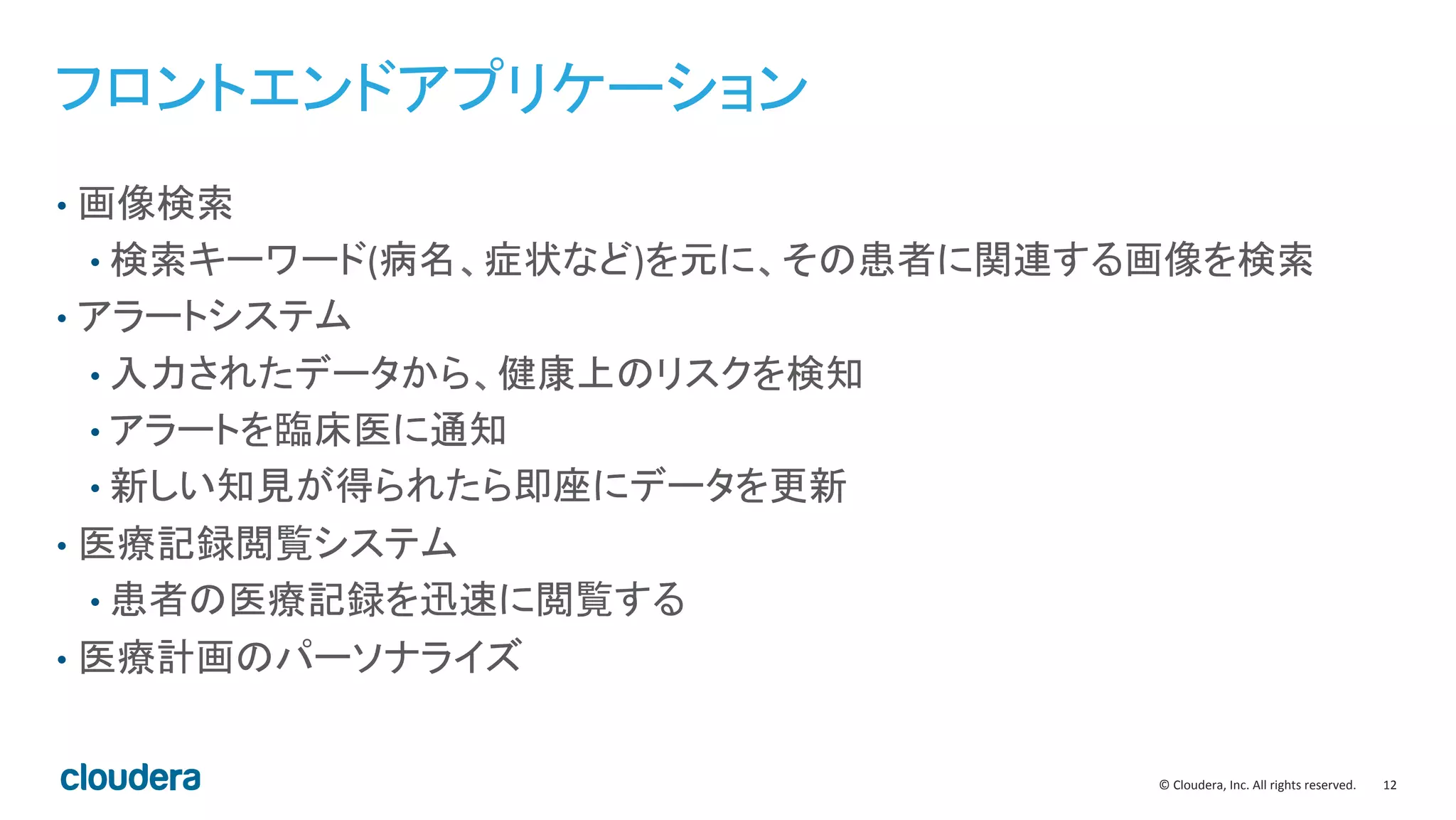

フロントエンドアプリケーション
• 画像検索
• 検索キーワード(病名、症状など)を元に、その患者に関連する画像を検索
• アラートシステム
• 入力されたデータから、健康上のリスクを検知
• アラートを臨床医に通知
• 新しい知見が得られたら即座にデータを更新
• 医療記録閲覧システム
• 患者の医療記録を迅速に閲覧する
• 医療計画のパーソナライズ

13. 13
©
Cloudera,
Inc.
All
rights
reserved.
行キーをどうとるか？
• クエリの対象:
患者(＝人)
• 行キーに人(ユーザIDなど)をとり、列に属性情報(住所、電話番号から医療記
録まで)を格納する
• クエリの対象:
ドキュメント
• 文書検索システムの場合はドキュメントIDなどが行キーとなる

14. 14
©
Cloudera,
Inc.
All
rights
reserved.
事例2:
Cloudera
CSI

15. 15
©
Cloudera,
Inc.
All
rights
reserved.

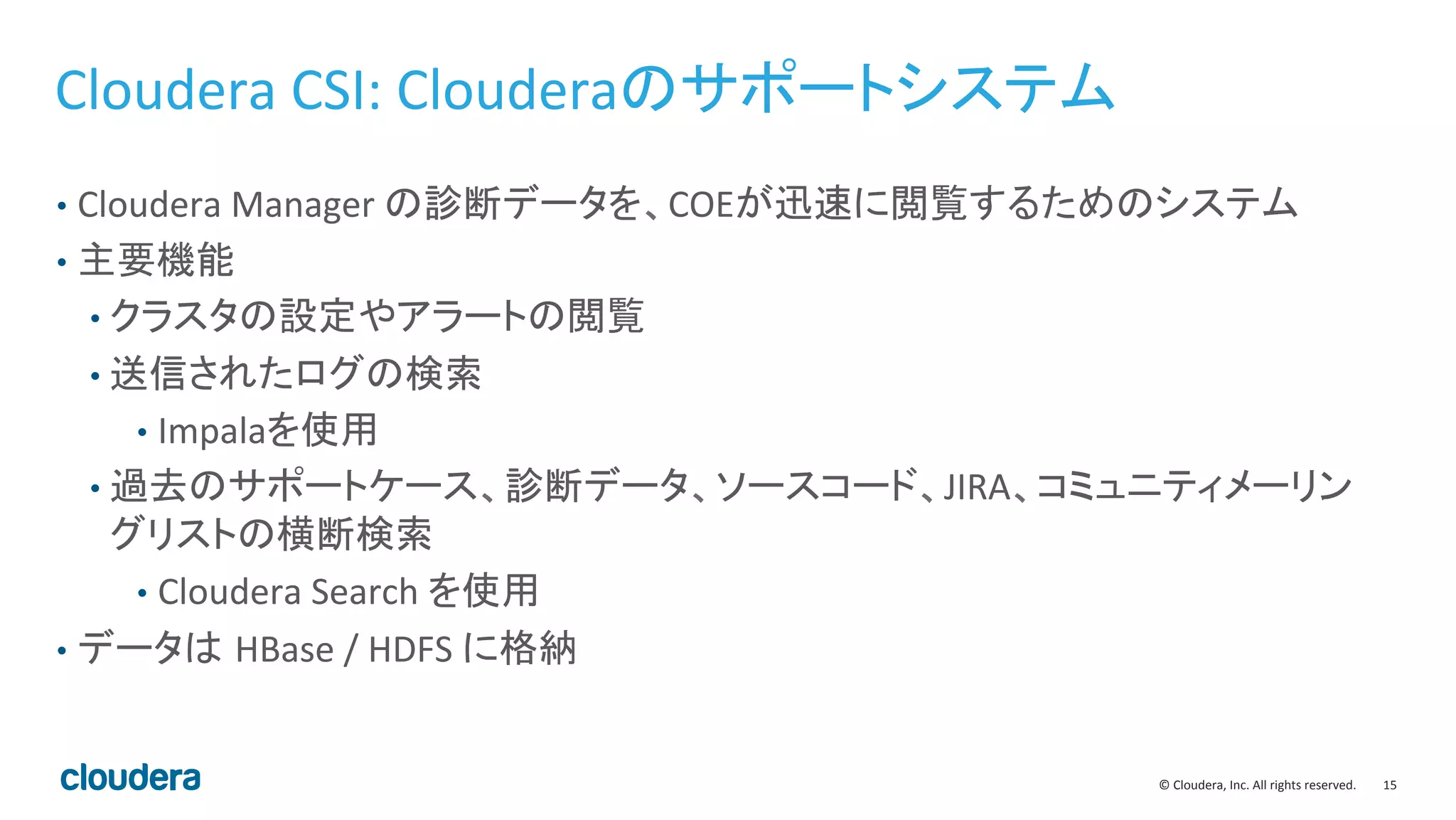

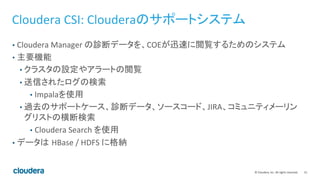

Cloudera
CSI:
Clouderaのサポートシステム
• Cloudera
Manager
の診断データを、COEが迅速に閲覧するためのシステム
• 主要機能
• クラスタの設定やアラートの閲覧
• 送信されたログの検索
• Impalaを使用
• 過去のサポートケース、診断データ、ソースコード、JIRA、コミュニティメーリン
グリストの横断検索
• Cloudera
Search
を使用
• データは HBase
/
HDFS
に格納

16. 16
©
Cloudera,
Inc.
All
rights
reserved.

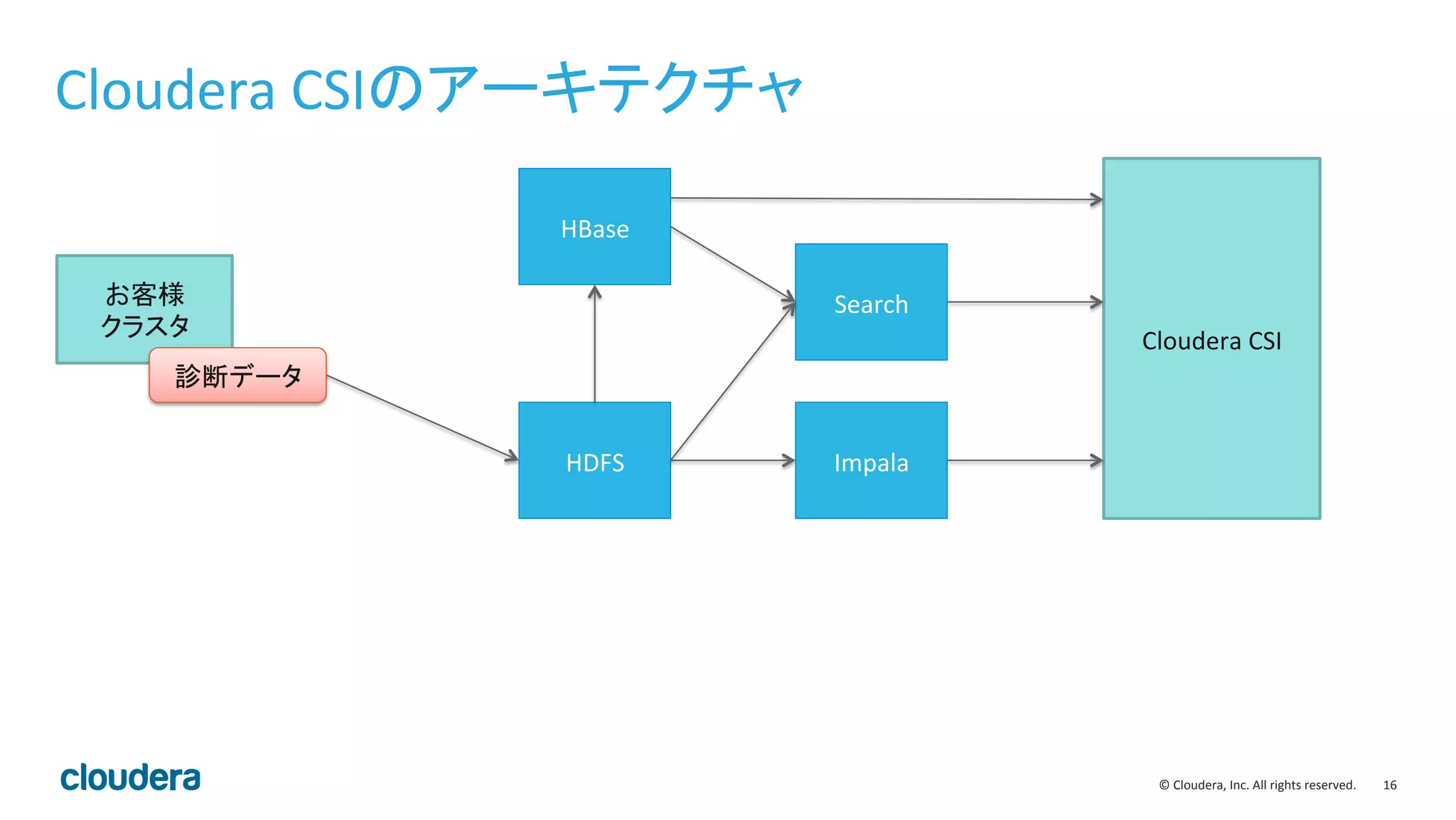

Cloudera
CSIのアーキテクチャ
HDFS
HBase
お客様
クラスタ
診断データ
Impala
Search
Cloudera
CSI

17. 17
©
Cloudera,
Inc.
All
rights
reserved.

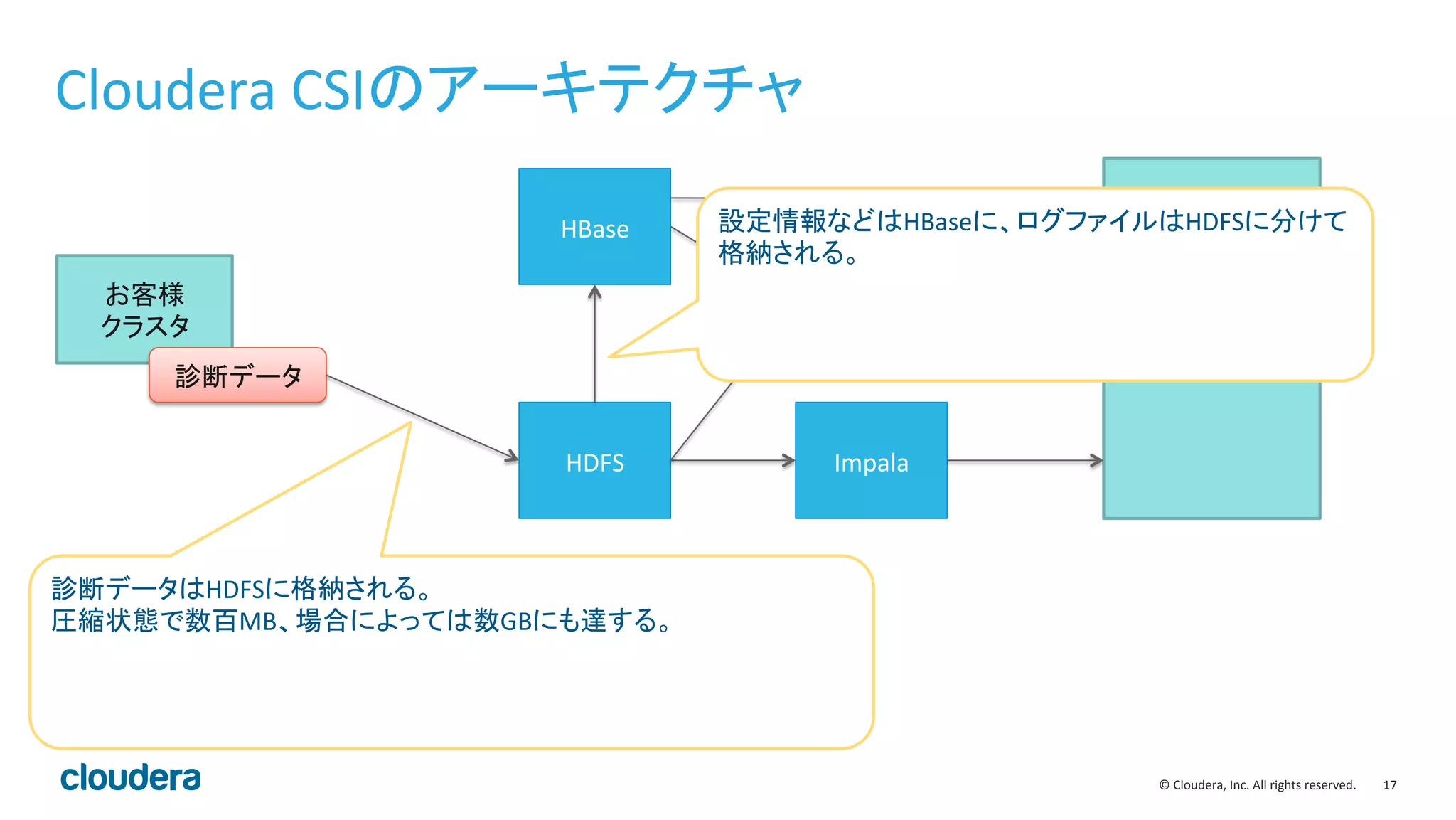

Cloudera
CSIのアーキテクチャ
HDFS
HBase
お客様
クラスタ
診断データ
Impala
Search
Cloudera
CSI
診断データはHDFSに格納される。
圧縮状態で数百MB、場合によっては数GBにも達する。
設定情報などはHBaseに、ログファイルはHDFSに分けて
格納される。

18. 18
©
Cloudera,
Inc.
All
rights
reserved.

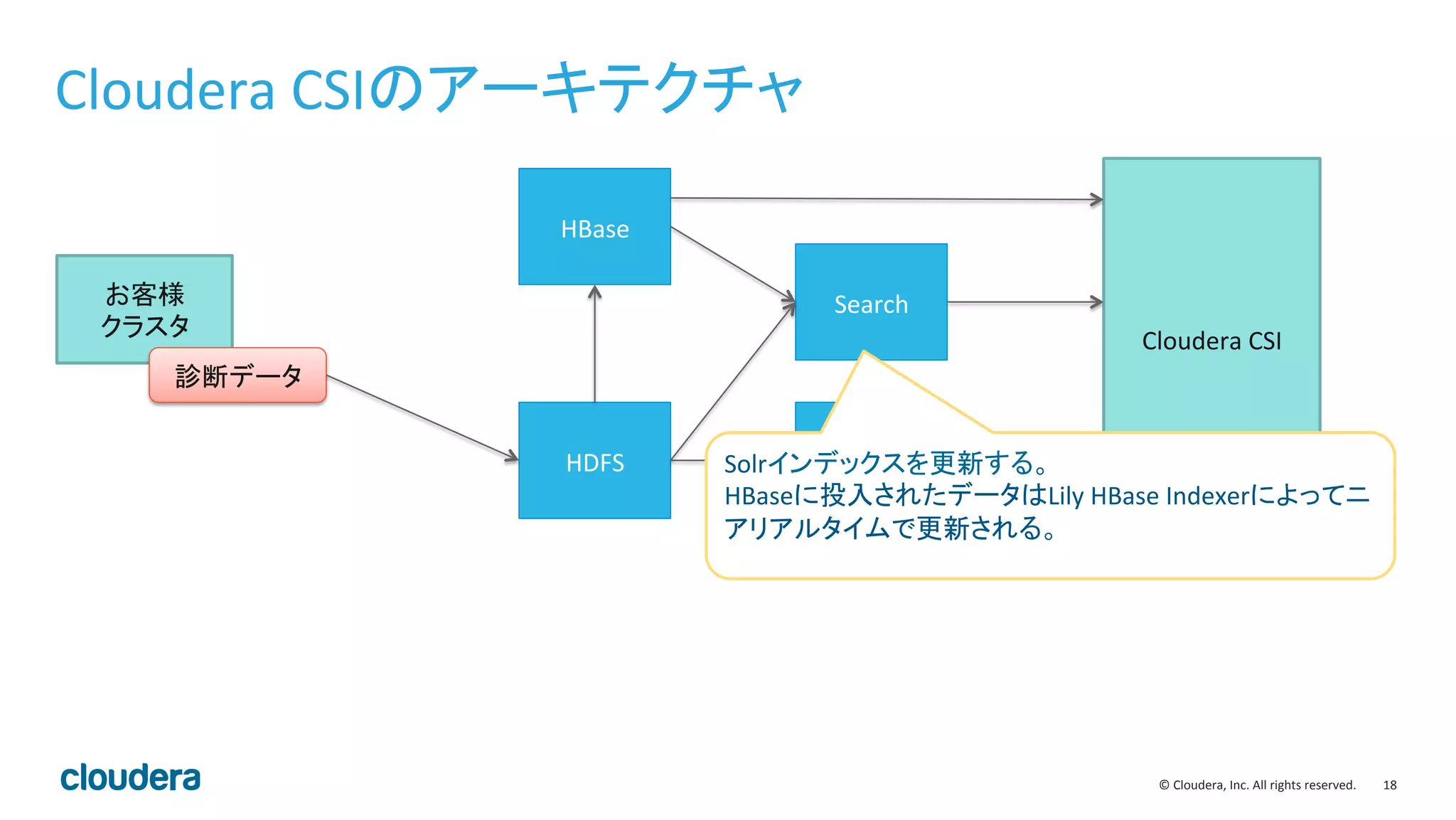

Cloudera
CSIのアーキテクチャ
HDFS
HBase
お客様
クラスタ
診断データ
Impala
Search
Cloudera
CSI
Solrインデックスを更新する。
HBaseに投入されたデータはLily
HBase
Indexerによってニ
アリアルタイムで更新される。

19. 19
©
Cloudera,
Inc.
All
rights
reserved.

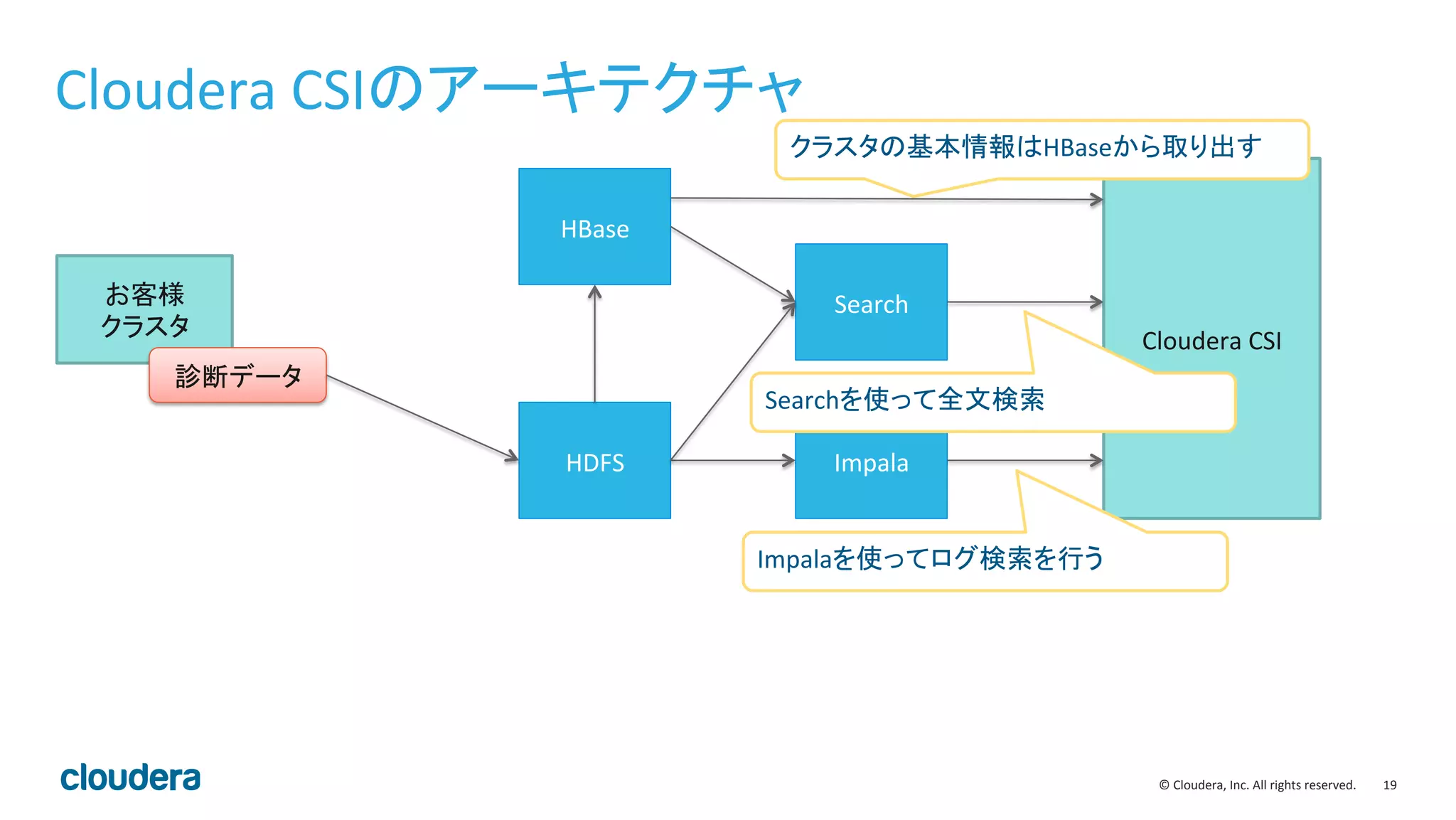

Cloudera
CSIのアーキテクチャ
HDFS
HBase
お客様
クラスタ
診断データ
Impala
Search
Cloudera
CSI
Impalaを使ってログ検索を行う
Searchを使って全文検索
クラスタの基本情報はHBaseから取り出す

20. 20
©
Cloudera,
Inc.
All
rights
reserved.
CSI
全文検索
システム
スタックトレース
検索システム

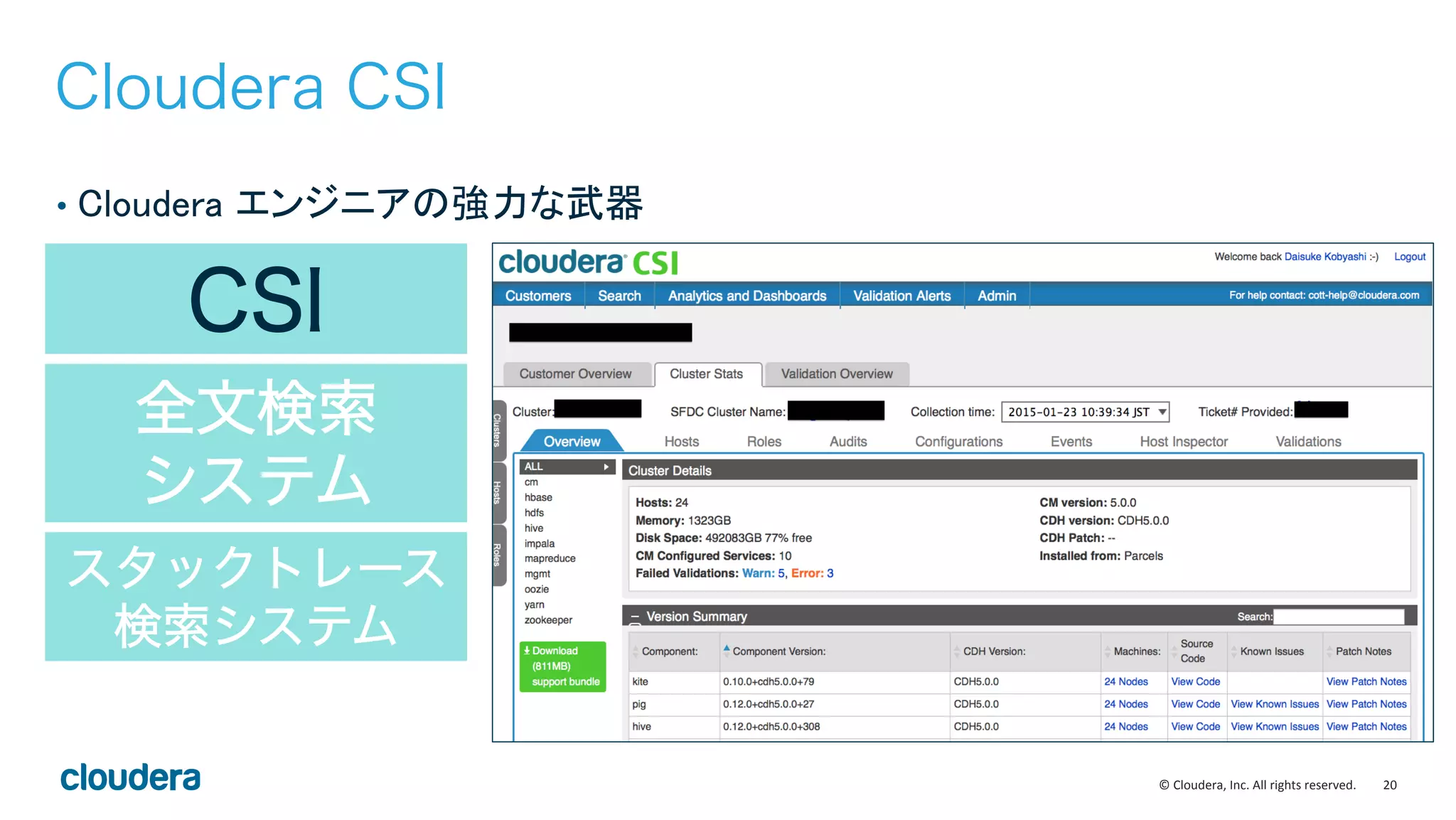

Cloudera CSI
• Cloudera エンジニアの強力な武器

21. 21
©
Cloudera,
Inc.
All
rights
reserved.
CSI
全文検索
システム
スタックトレース
検索システム

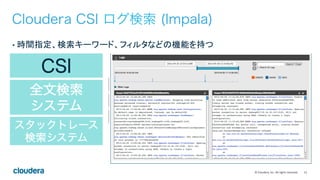

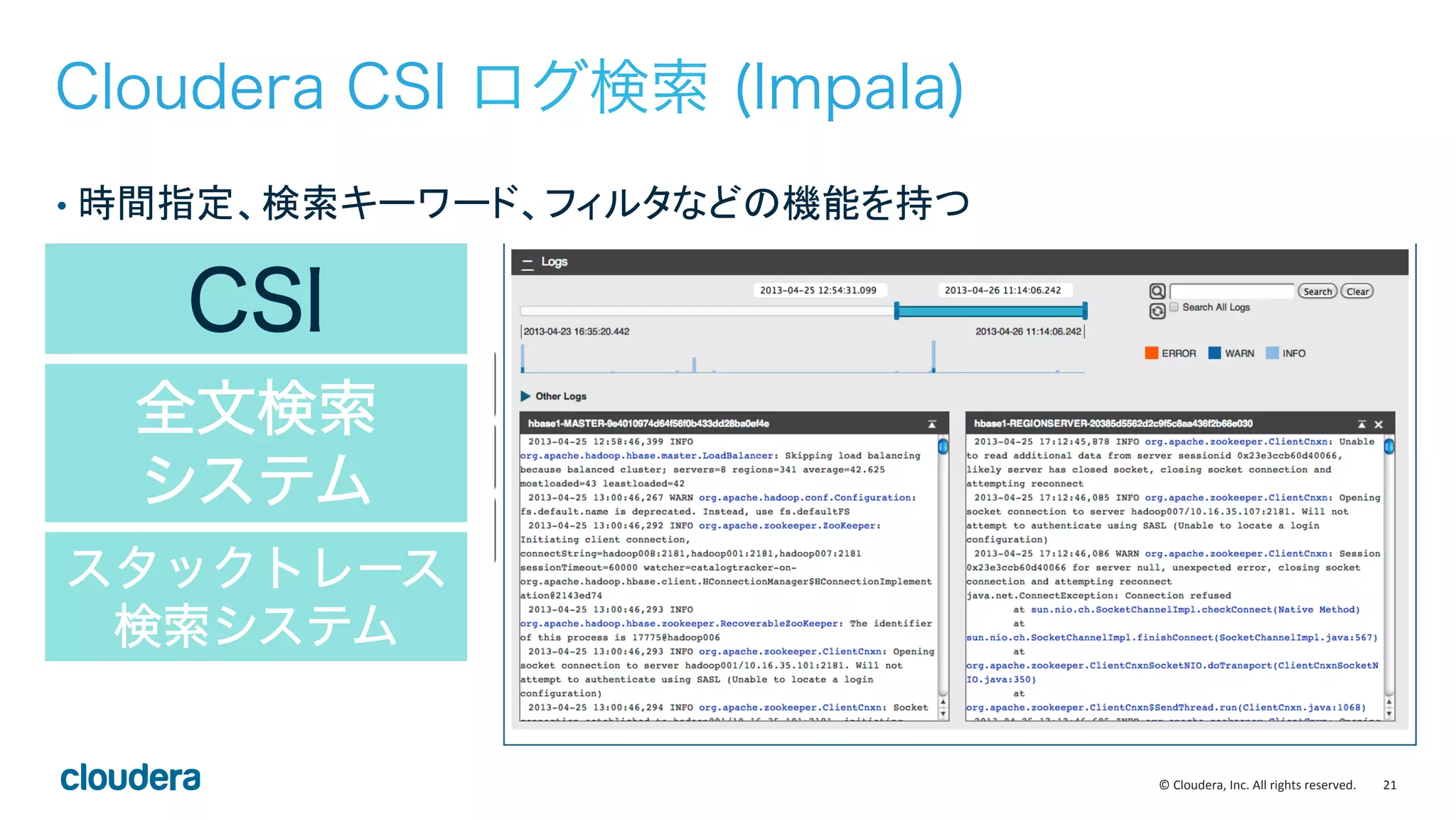

Cloudera CSI ログ検索 (Impala)
• 時間指定、検索キーワード、フィルタなどの機能を持つ

22. 22
©
Cloudera,
Inc.
All
rights
reserved.
CSI
全文検索
システム
スタックトレース
検索システム

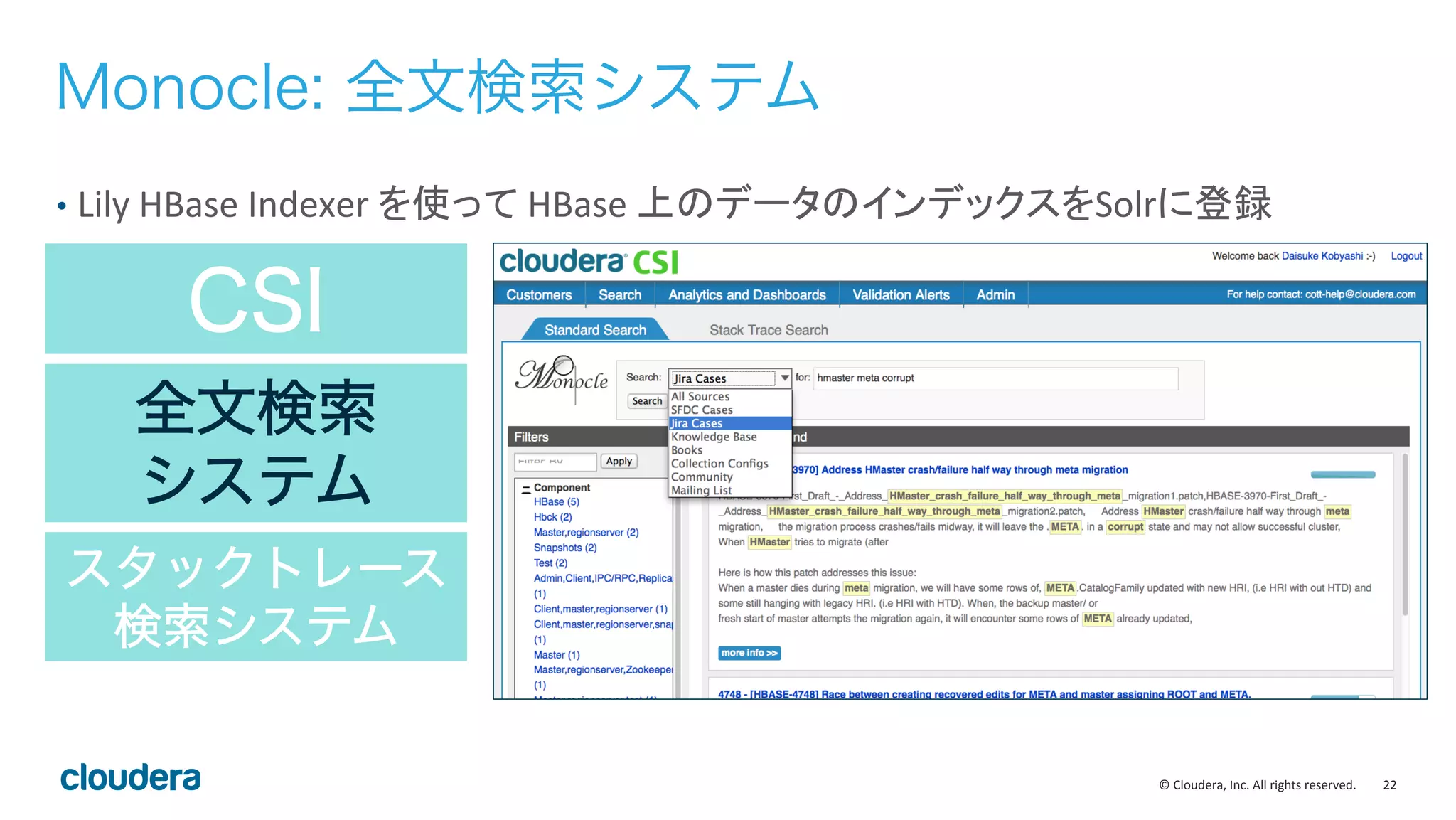

Monocle: 全文検索システム
• Lily
HBase
Indexer
を使って
HBase
上のデータのインデックスをSolrに登録

23. 23
©
Cloudera,
Inc.
All
rights
reserved.
CSI
全文検索
システム
スタックトレース
検索システム

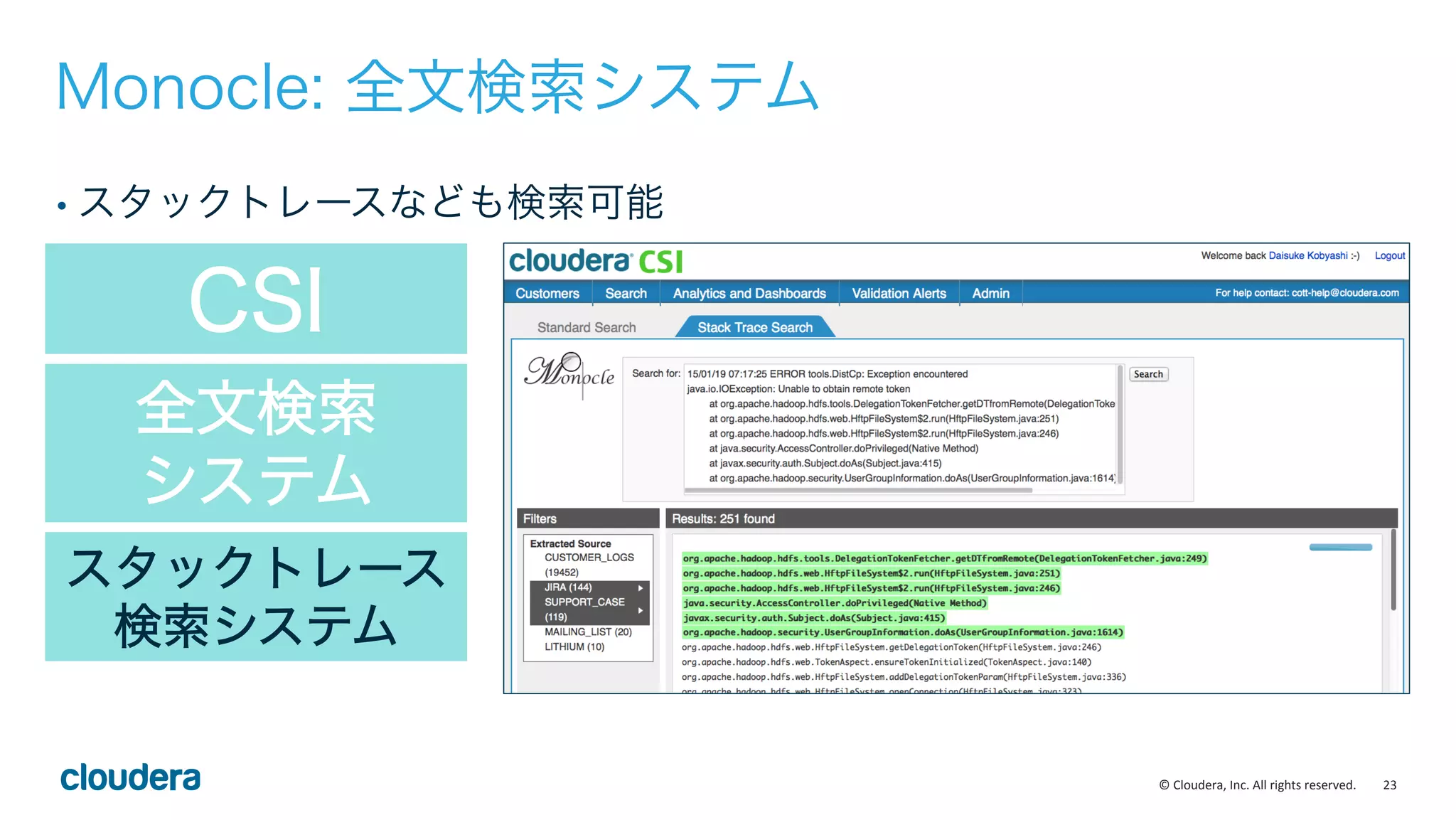

Monocle: 全文検索システム
• スタックトレースなども検索可能

24. 24
©
Cloudera,
Inc.
All
rights
reserved.

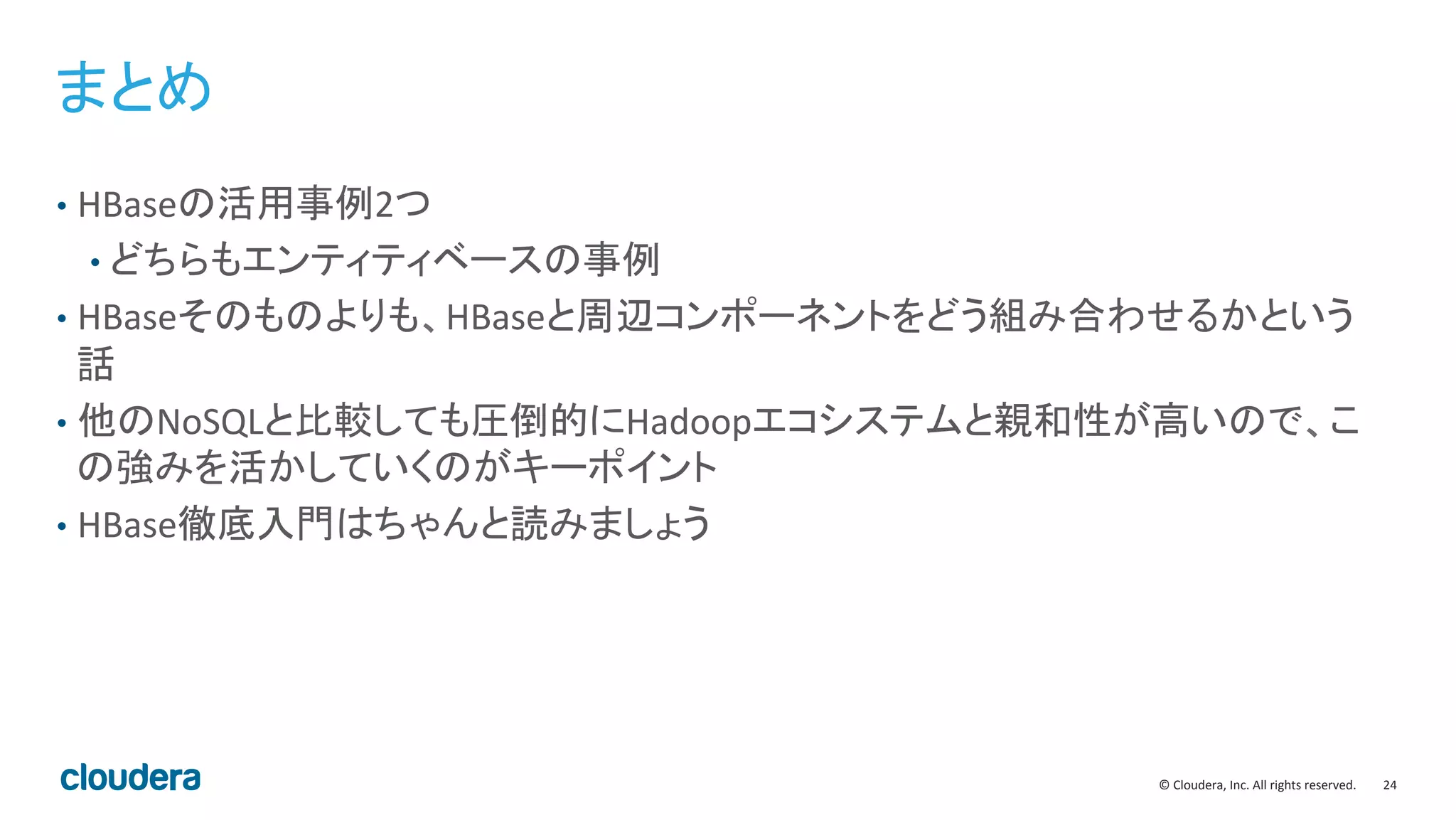

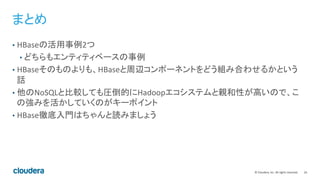

まとめ
• HBaseの活用事例2つ
• どちらもエンティティベースの事例
• HBaseそのものよりも、HBaseと周辺コンポーネントをどう組み合わせるかという
話
• 他のNoSQLと比較しても圧倒的にHadoopエコシステムと親和性が高いので、こ
の強みを活かしていくのがキーポイント
• HBase徹底入門はちゃんと読みましょう

25. 25
©
Cloudera,
Inc.
All
rights
reserved.
最後に

26. 26
©
Cloudera,
Inc.
All
rights
reserved.

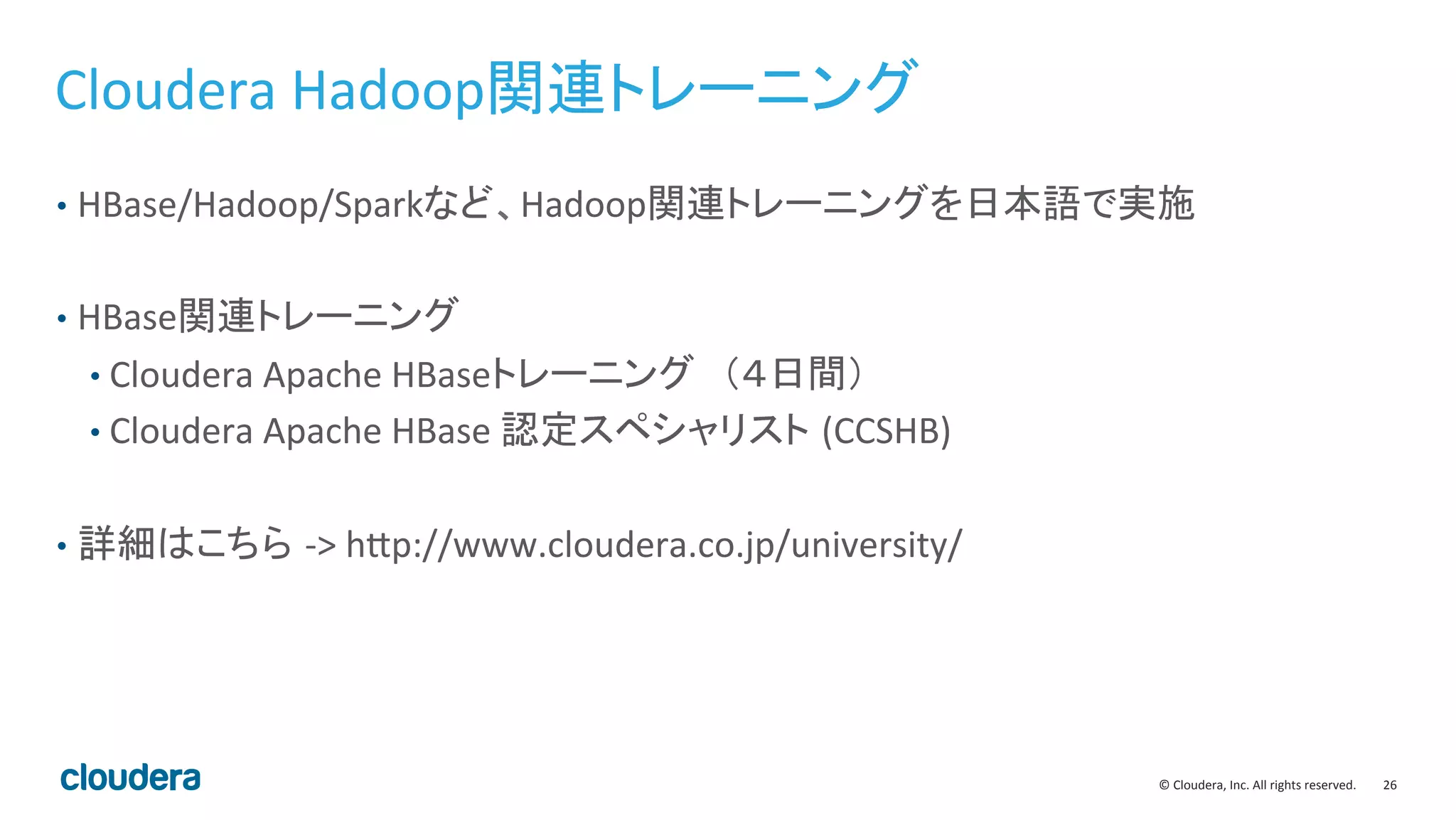

Cloudera
Hadoop関連トレーニング
• HBase/Hadoop/Sparkなど、Hadoop関連トレーニングを日本語で実施
• HBase関連トレーニング
• Cloudera
Apache
HBaseトレーニング （４日間）
• Cloudera
Apache
HBase
認定スペシャリスト (CCSHB)
• 詳細はこちら -­‐>
hBp://www.cloudera.co.jp/university/

27. 27
©
Cloudera,
Inc.
All
rights
reserved.

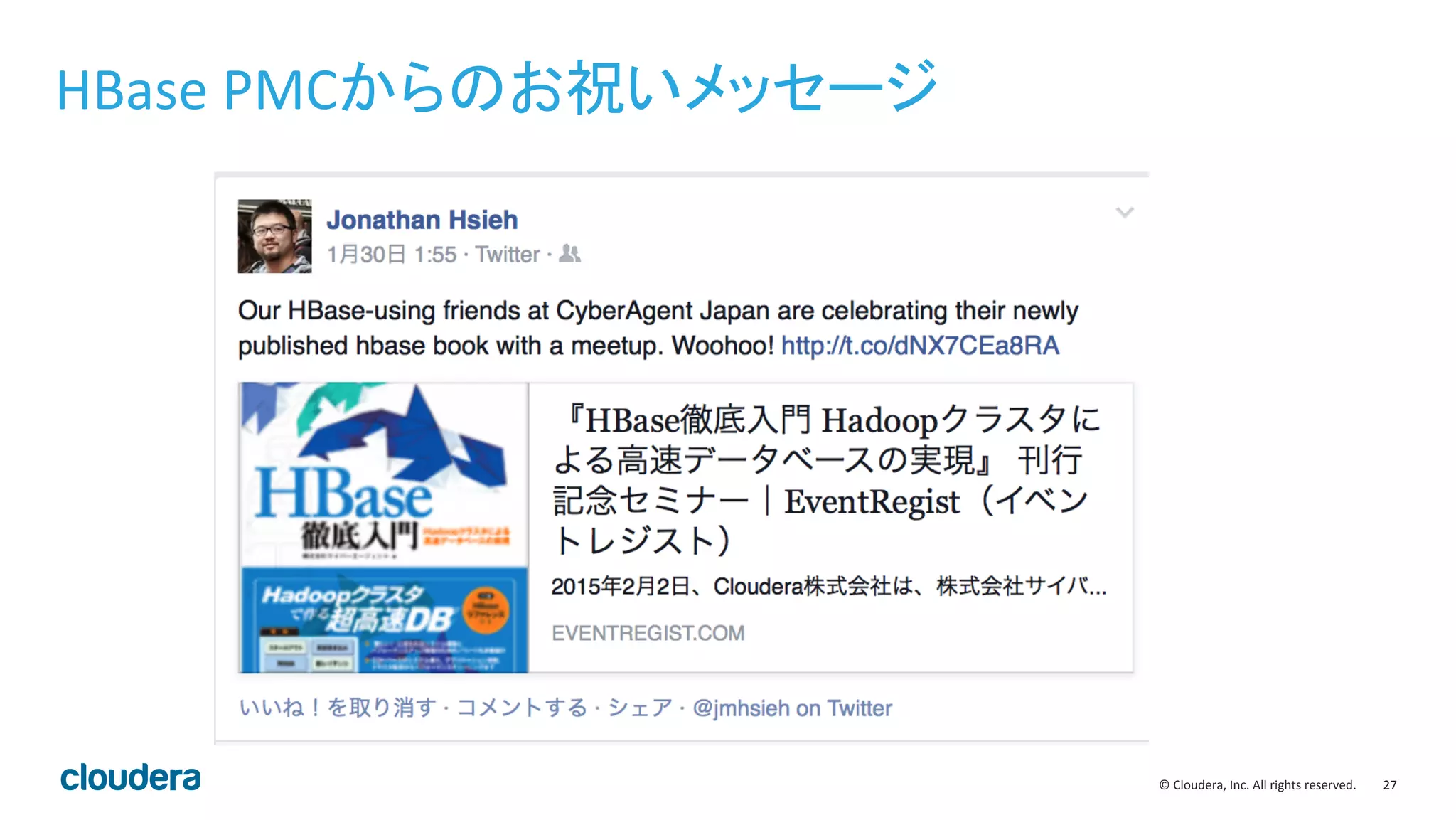

HBase
PMCからのお祝いメッセージ

28. 28
©
Cloudera,
Inc.
All
rights
reserved.
Thank
you
sho@cloudera.com
