DISUSUN OLEH ZAINUL ARIFIN, S. KOM
SMK NEGERI 1 PUNGGING – MOJOKERTO
PROVINSI JAWA TIMUR

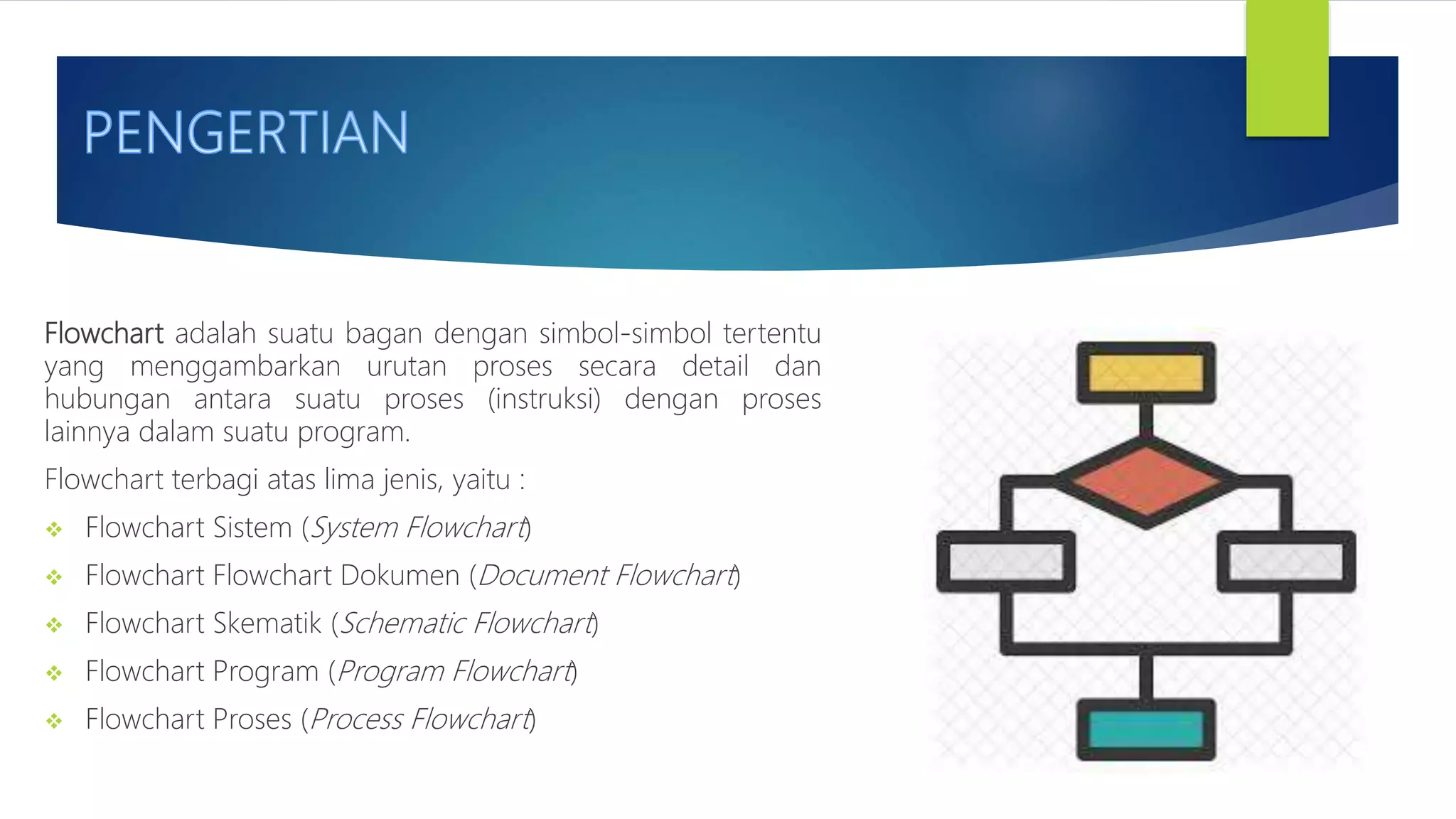

Flowchart adalah suatu bagan dengan simbol-simbol tertentu
yang menggambarkan urutan proses secara detail dan
hubungan antara suatu proses (instruksi) dengan proses
lainnya dalam suatu program.
Flowchart terbagi atas lima jenis, yaitu :
 Flowchart Sistem (System Flowchart)
 Flowchart Flowchart Dokumen (Document Flowchart)
 Flowchart Skematik (Schematic Flowchart)
 Flowchart Program (Program Flowchart)
 Flowchart Proses (Process Flowchart)

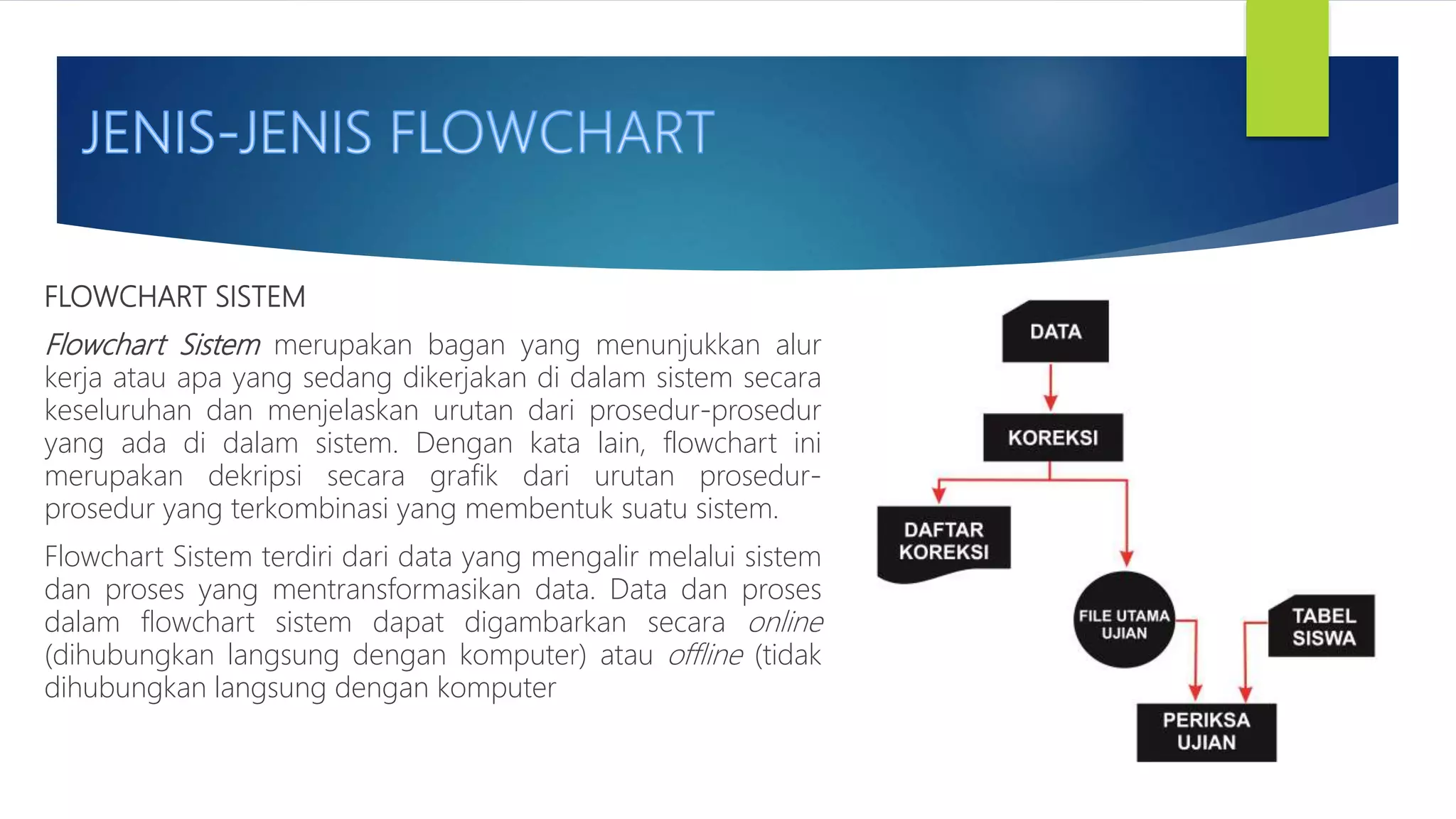

FLOWCHART SISTEM
Flowchart Sistem merupakan bagan yang menunjukkan alur
kerja atau apa yang sedang dikerjakan di dalam sistem secara
keseluruhan dan menjelaskan urutan dari prosedur-prosedur
yang ada di dalam sistem. Dengan kata lain, flowchart ini
merupakan dekripsi secara grafik dari urutan prosedur-
prosedur yang terkombinasi yang membentuk suatu sistem.
Flowchart Sistem terdiri dari data yang mengalir melalui sistem
dan proses yang mentransformasikan data. Data dan proses
dalam flowchart sistem dapat digambarkan secara online
(dihubungkan langsung dengan komputer) atau offline (tidak
dihubungkan langsung dengan komputer
FLOWCHART DOKUMEN
Bagan alir dokumen (document flowchart) atau
disebut juga bagan alir formulir (form flowchart)
atau paperwork flowchart merupakan bagan alir
yang menunjukkan arus dari laporan dan
formulir termasuk tembusan-tembusannya.
Bagan alir dokumen ini menggunakan simbol-
simbol yang sama dengan yang digunakan di
dalam bagan alir sistem

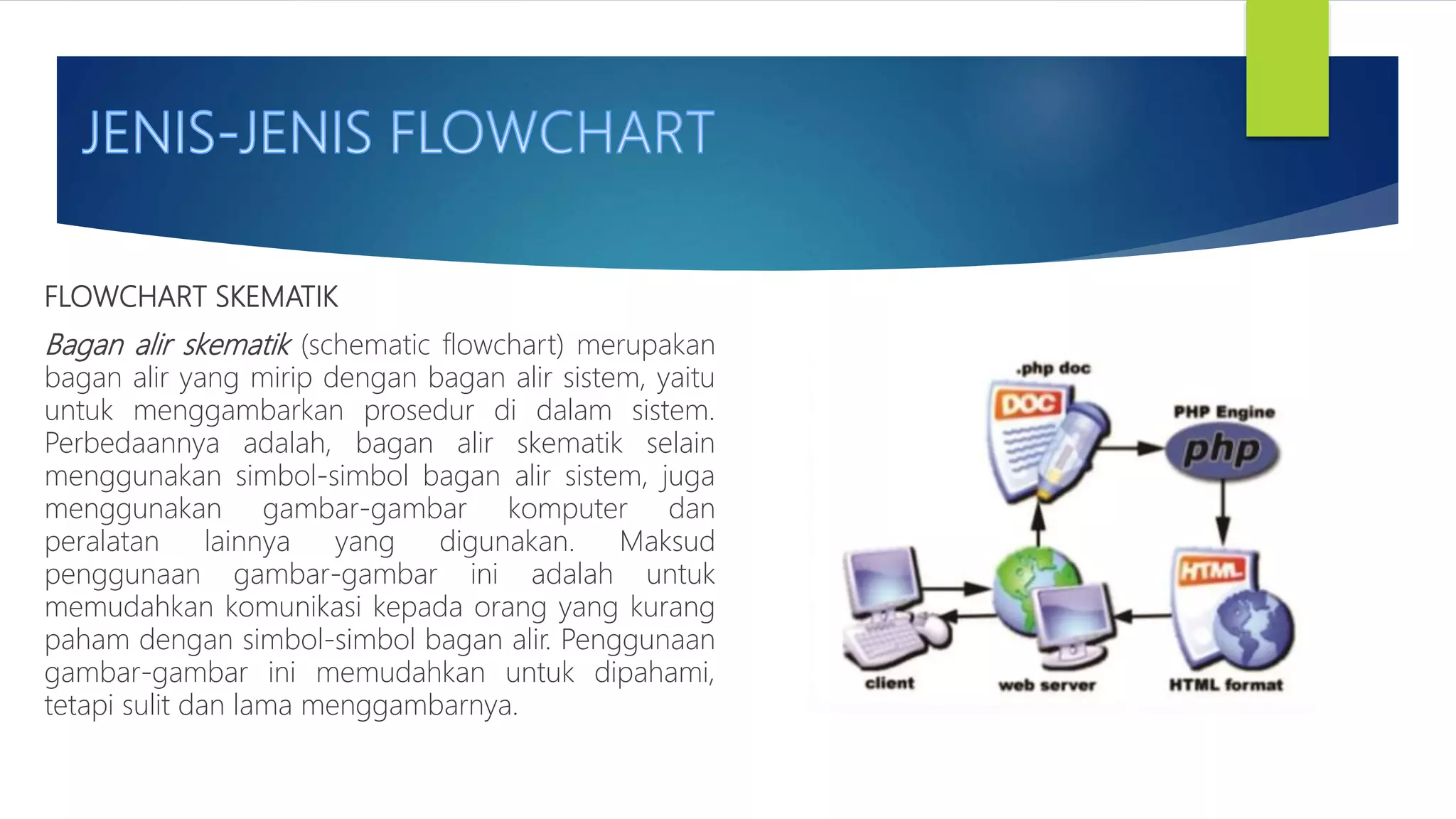

FLOWCHART SKEMATIK
Bagan alir skematik (schematic flowchart) merupakan
bagan alir yang mirip dengan bagan alir sistem, yaitu
untuk menggambarkan prosedur di dalam sistem.
Perbedaannya adalah, bagan alir skematik selain
menggunakan simbol-simbol bagan alir sistem, juga
menggunakan gambar-gambar komputer dan
peralatan lainnya yang digunakan. Maksud
penggunaan gambar-gambar ini adalah untuk
memudahkan komunikasi kepada orang yang kurang
paham dengan simbol-simbol bagan alir. Penggunaan
gambar-gambar ini memudahkan untuk dipahami,
tetapi sulit dan lama menggambarnya.
FLOWCHART PROGRAM
Bagan alir program (program flowchart) merupakan bagan yang
menjelaskan secara rinci langkah-langkah dari proses program.
Bagan alir program dibuat dari derivikasi bagan alir sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan
alir logika program (program logic flowchart) dan bagan alir
program komputer terinci (detailed computer program
flowchart). Bagan alir logika program digunakan untuk
menggambarkan tiap-tiap langkah di dalam program komputer
secara logika. Bagan alir logika program ini dipersiapkan oleh
analis sistem.

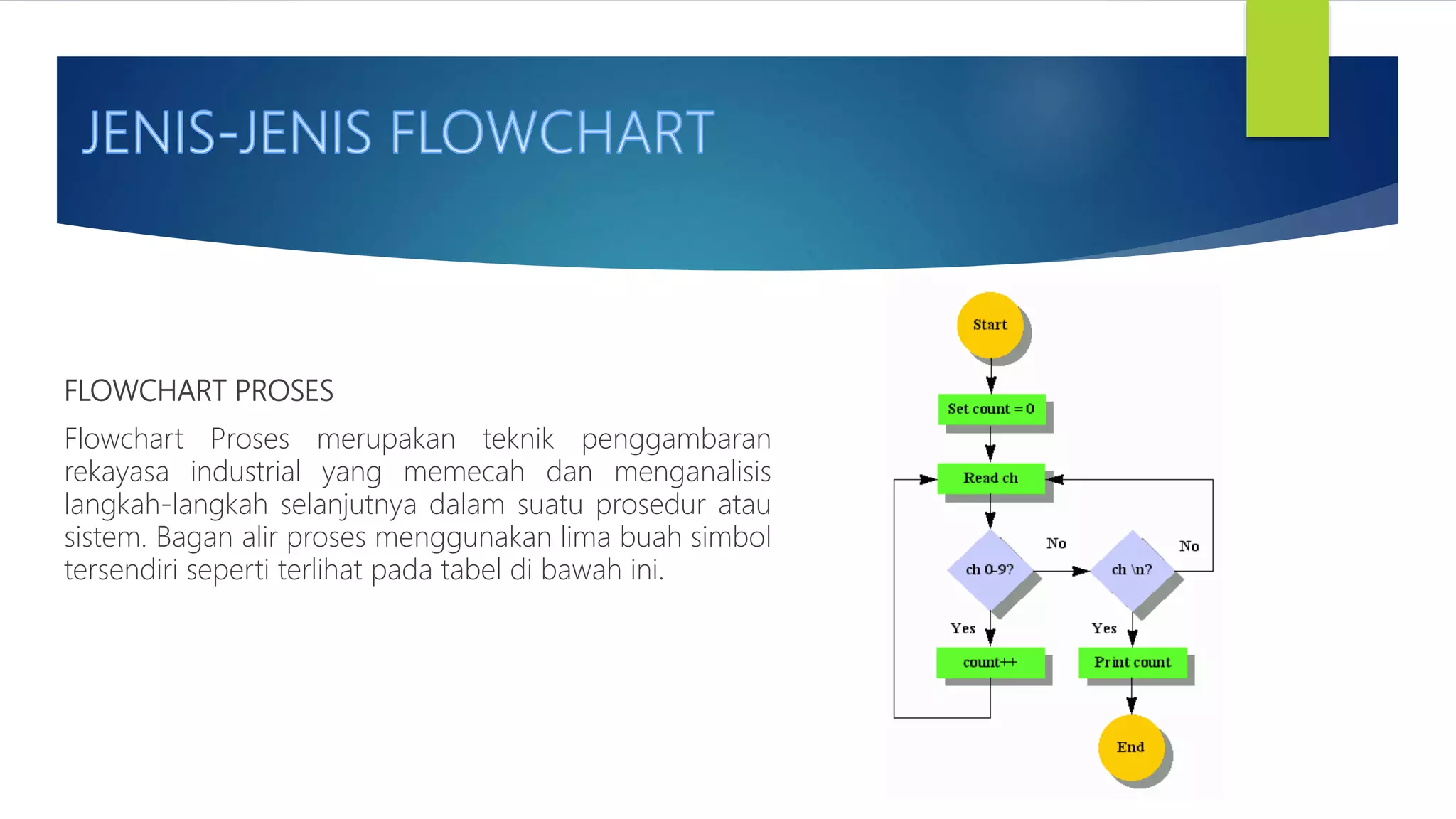

FLOWCHART PROSES
Flowchart Proses merupakan teknik penggambaran
rekayasa industrial yang memecah dan menganalisis
langkah-langkah selanjutnya dalam suatu prosedur atau
sistem. Bagan alir proses menggunakan lima buah simbol
tersendiri seperti terlihat pada tabel di bawah ini.

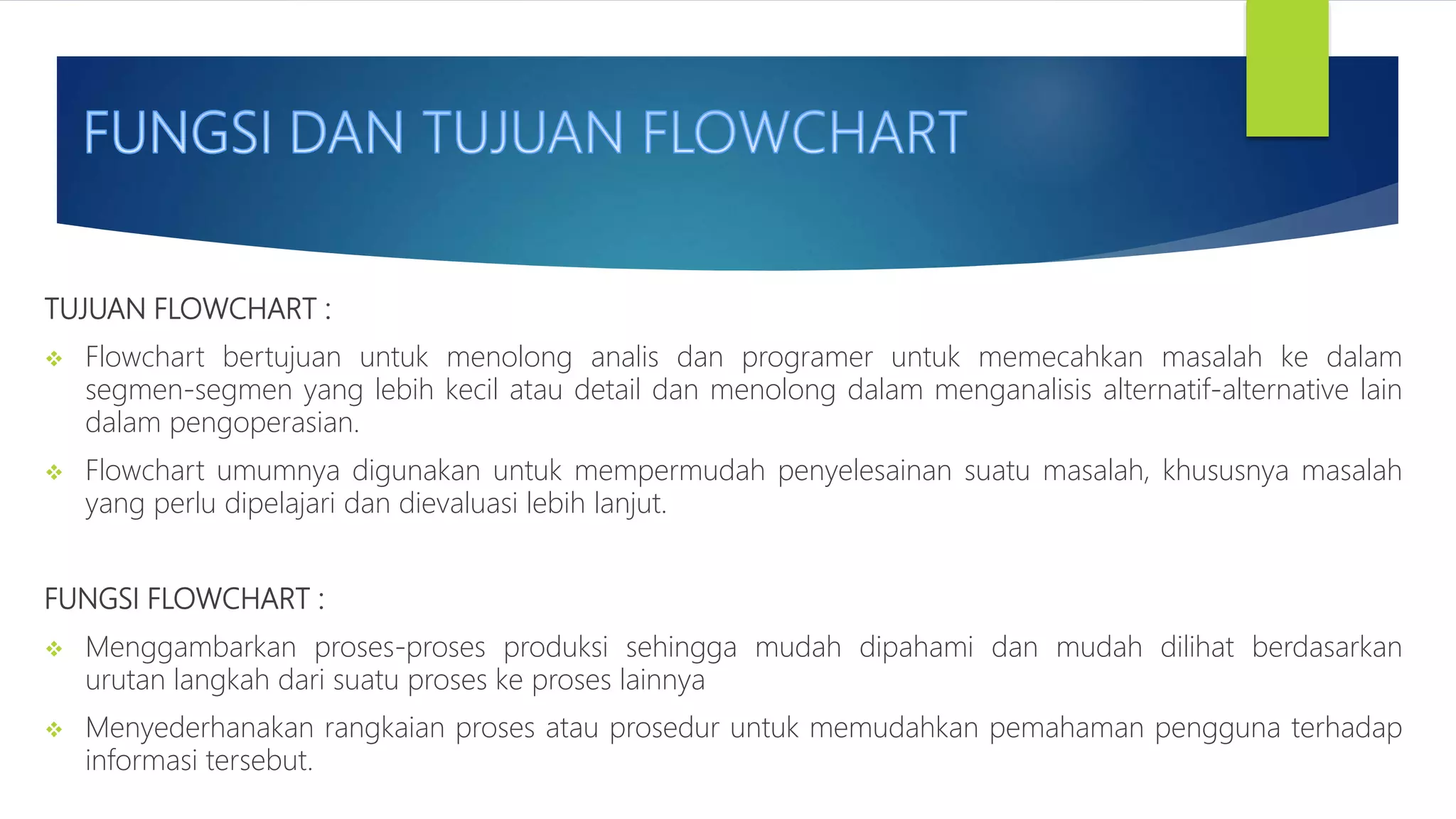

TUJUAN FLOWCHART :
 Flowchart bertujuan untuk menolong analis dan programer untuk memecahkan masalah ke dalam
segmen-segmen yang lebih kecil atau detail dan menolong dalam menganalisis alternatif-alternative lain
dalam pengoperasian.
 Flowchart umumnya digunakan untuk mempermudah penyelesainan suatu masalah, khususnya masalah
yang perlu dipelajari dan dievaluasi lebih lanjut.
FUNGSI FLOWCHART :
 Menggambarkan proses-proses produksi sehingga mudah dipahami dan mudah dilihat berdasarkan
urutan langkah dari suatu proses ke proses lainnya
 Menyederhanakan rangkaian proses atau prosedur untuk memudahkan pemahaman pengguna terhadap
informasi tersebut.

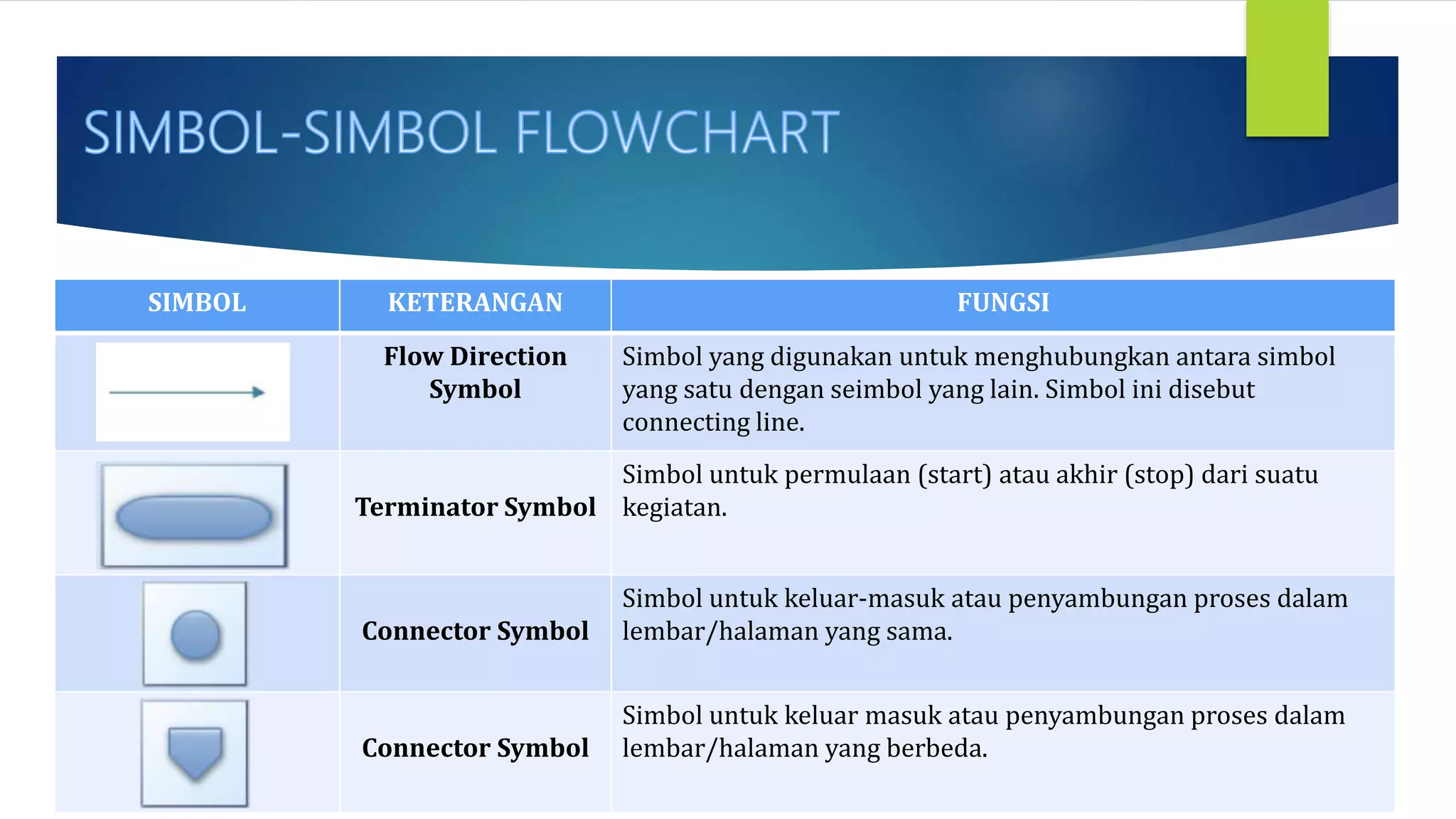

SIMBOL KETERANGAN FUNGSI
Flow Direction
Symbol
Simbol yang digunakan untuk menghubungkan antara simbol
yang satu dengan seimbol yang lain. Simbol ini disebut
connecting line.
Terminator Symbol
Simbol untuk permulaan (start) atau akhir (stop) dari suatu
kegiatan.
Connector Symbol
Simbol untuk keluar-masuk atau penyambungan proses dalam
lembar/halaman yang sama.
Connector Symbol
Simbol untuk keluar masuk atau penyambungan proses dalam
lembar/halaman yang berbeda.

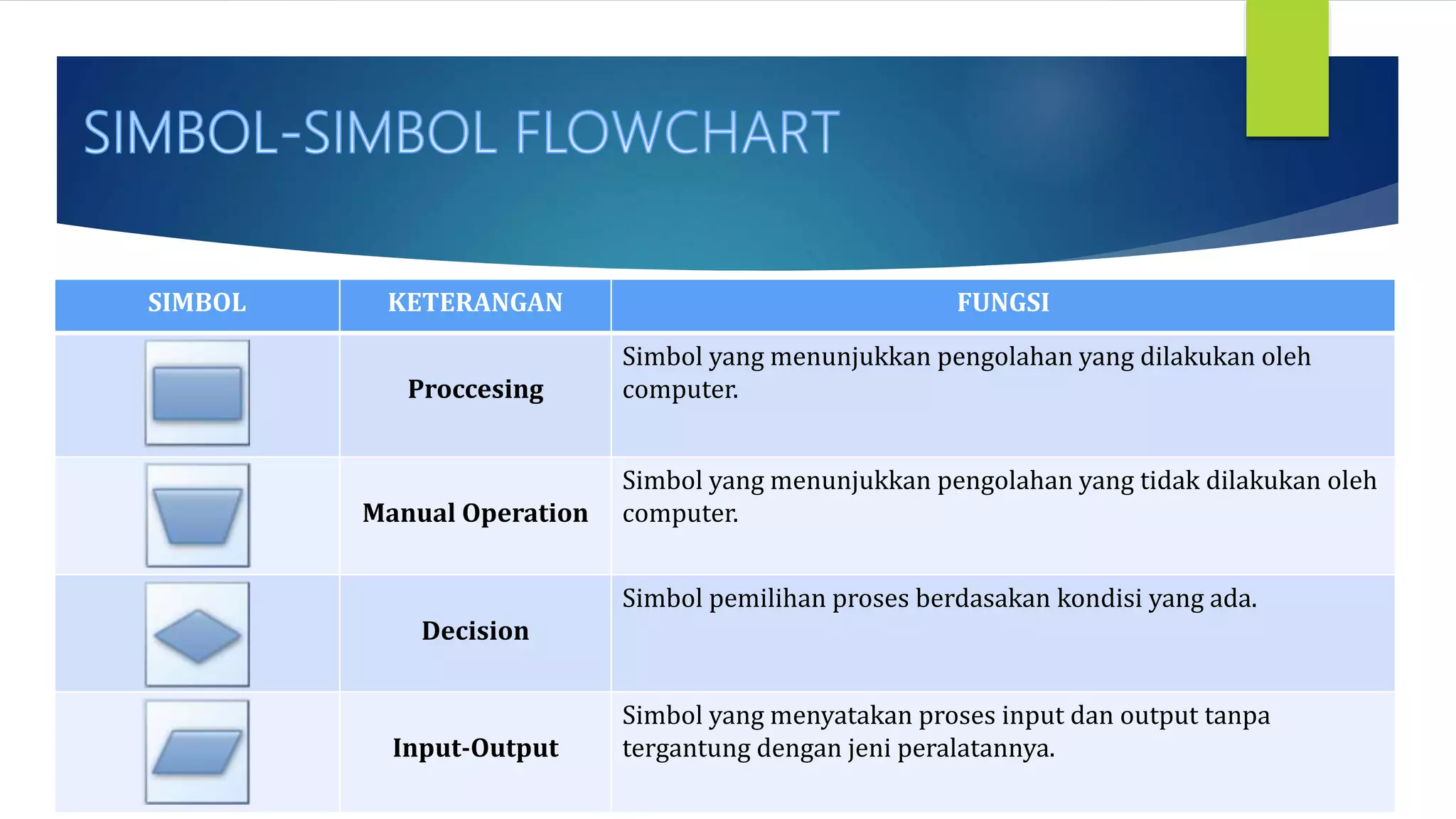

SIMBOL KETERANGAN FUNGSI
Proccesing
Simbol yang menunjukkan pengolahan yang dilakukan oleh
computer.
Manual Operation
Simbol yang menunjukkan pengolahan yang tidak dilakukan oleh
computer.
Decision
Simbol pemilihan proses berdasakan kondisi yang ada.
Input-Output
Simbol yang menyatakan proses input dan output tanpa
tergantung dengan jeni peralatannya.

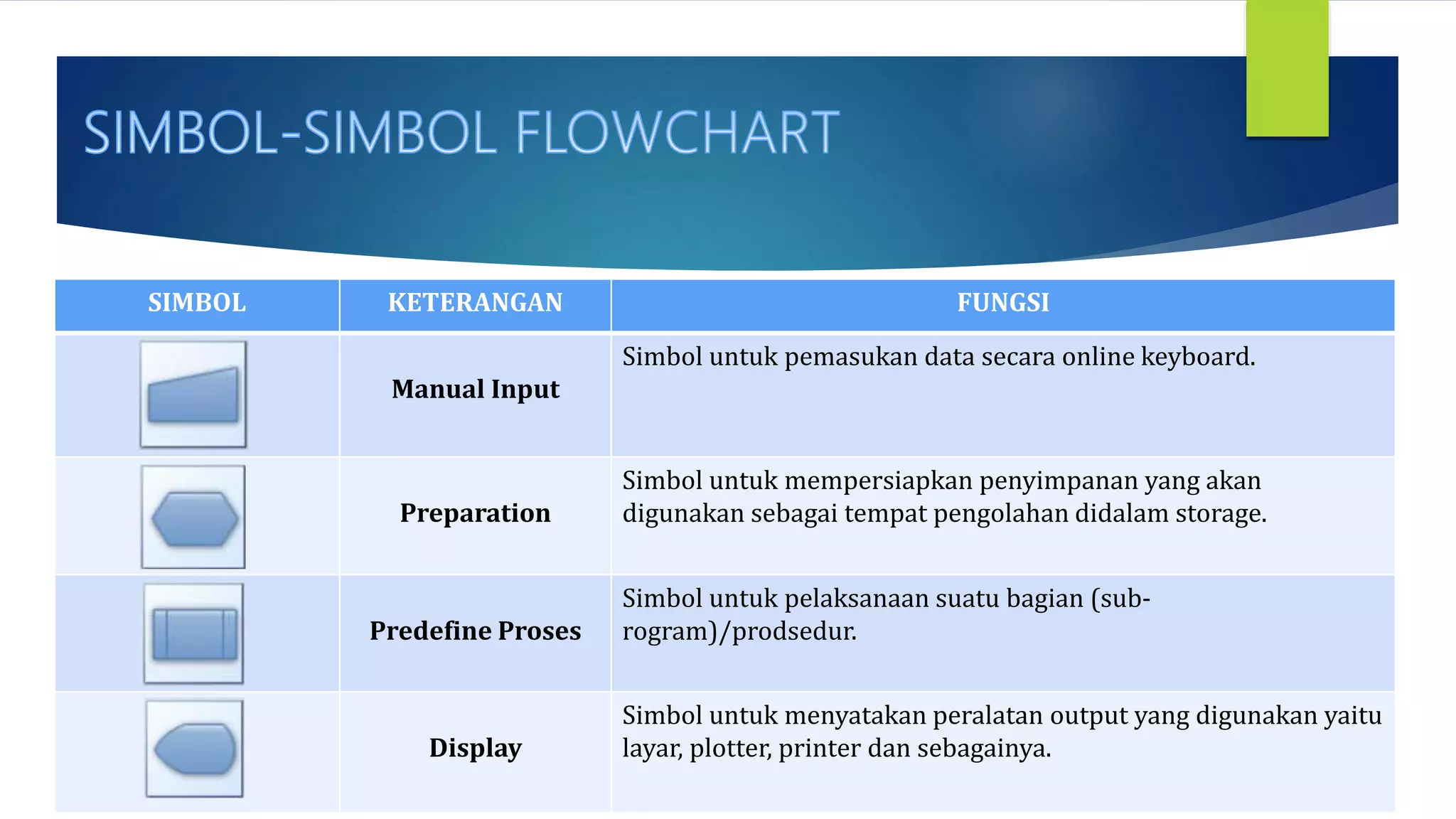

SIMBOL KETERANGAN FUNGSI
Manual Input
Simbol untuk pemasukan data secara online keyboard.
Preparation
Simbol untuk mempersiapkan penyimpanan yang akan
digunakan sebagai tempat pengolahan didalam storage.
Predefine Proses
Simbol untuk pelaksanaan suatu bagian (sub-
rogram)/prodsedur.
Display
Simbol untuk menyatakan peralatan output yang digunakan yaitu
layar, plotter, printer dan sebagainya.

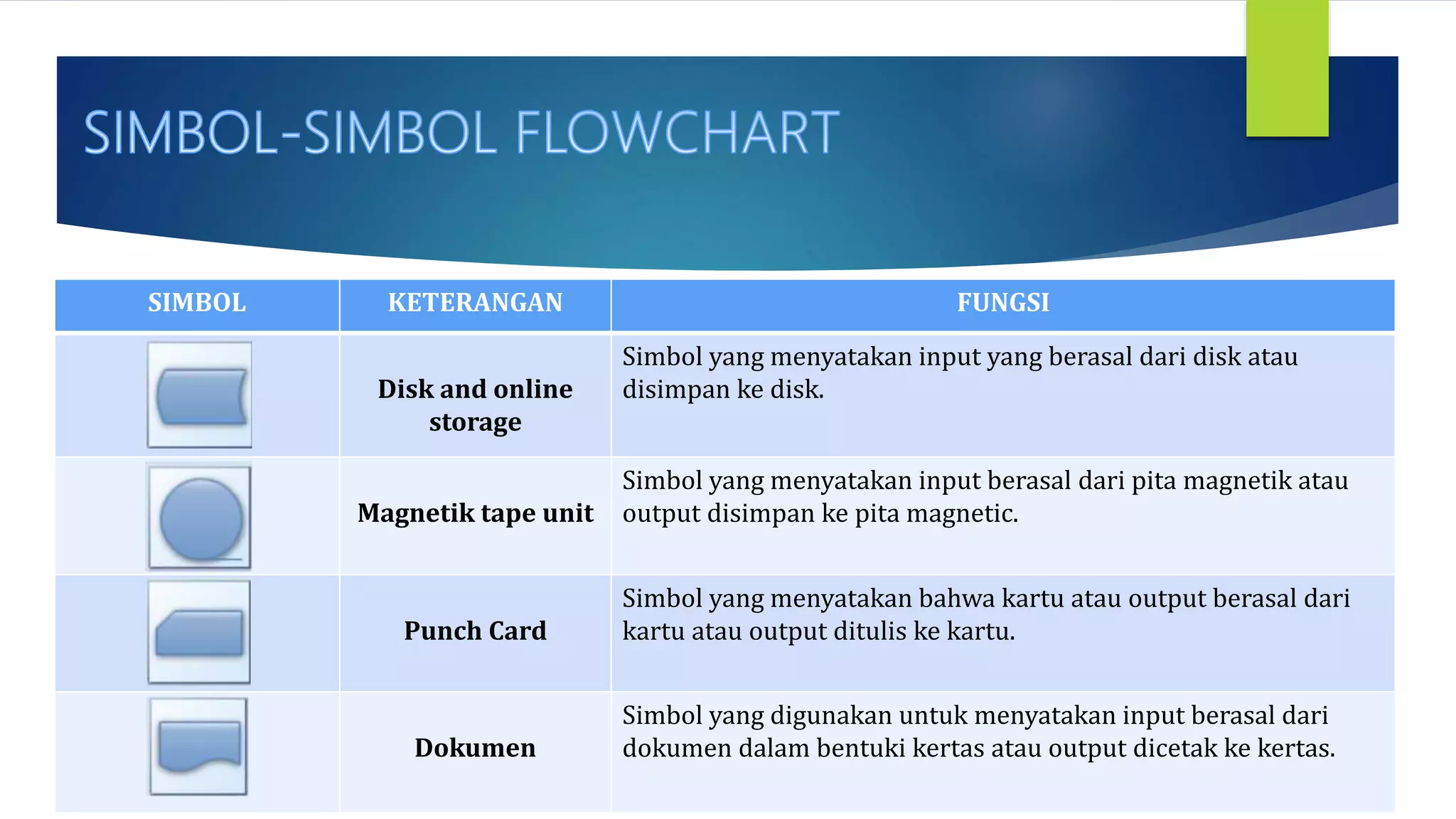

SIMBOL KETERANGAN FUNGSI
Disk and online
storage
Simbol yang menyatakan input yang berasal dari disk atau
disimpan ke disk.
Magnetik tape unit
Simbol yang menyatakan input berasal dari pita magnetik atau
output disimpan ke pita magnetic.
Punch Card
Simbol yang menyatakan bahwa kartu atau output berasal dari
kartu atau output ditulis ke kartu.
Dokumen
Simbol yang digunakan untuk menyatakan input berasal dari
dokumen dalam bentuki kertas atau output dicetak ke kertas.
