4. BLT patent & law firm
소개
4
특허는 비용이 아니라 기업의 미래수익을
위한 투자대상입니다.
좋은 발명을 발굴하여,
강한특허를 만들어내고,
이를 기초로 라이센싱 수익을 내는
특허경영 기업이 되기 위한 방법들이 이 책에
담겨져 있습니다.
< LG전자 특허센터장(부사장) 이정환>
5. BLT patent & law firm
Beyond the Limit, Together!

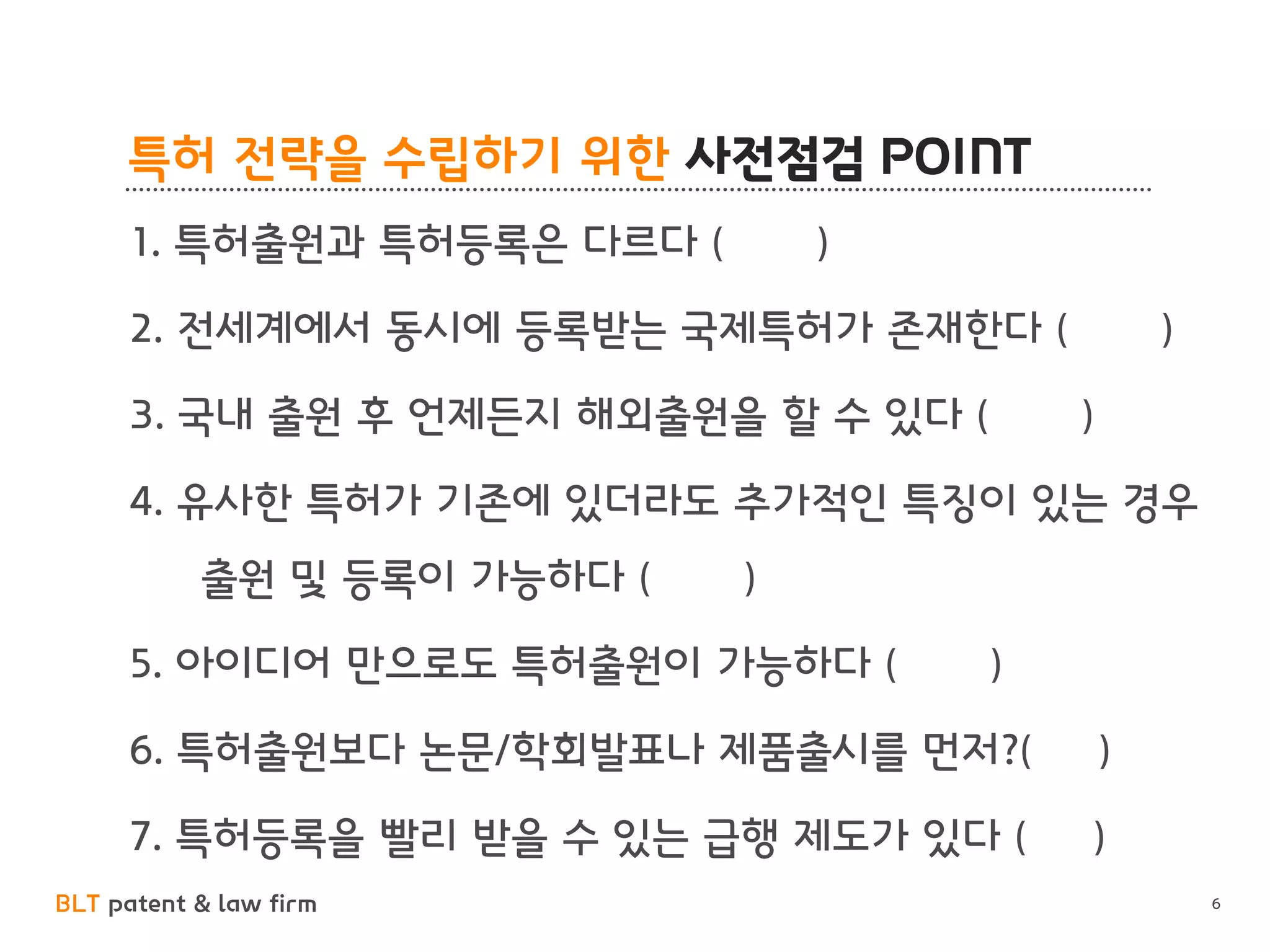

6. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
6
1. 특허출원과 특허등록은 다르다 ( )
2. 전세계에서 동시에 등록받는 국제특허가 존재한다 ( )
3. 국내 출원 후 언제든지 해외출원을 할 수 있다 ( )
4. 유사한 특허가 기존에 있더라도 추가적인 특징이 있는 경우
출원 및 등록이 가능하다 ( )
5. 아이디어 만으로도 특허출원이 가능하다 ( )
6. 특허출원보다 논문/학회발표나 제품출시를 먼저?( )
7. 특허등록을 빨리 받을 수 있는 급행 제도가 있다 ( )
7. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
7
1. 특허출원과 특허등록은 다르다 ( )
8. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
2. 전세계에서 동시에 등록받는 국제특허가 존재한다 ( )
3. 국내 출원 후 언제든지 해외출원을 할 수 있다 ( )
✓ 사업을 수행할 국가별로 개별적으로 특허 확보
• 특허권은 각 국가별로 독립적
• 한국에서 획득한 특허는 한국에서만 효력이 있음
• 국제특허출원(PCT)은 절차만 통일됨
✓ 국내출원일 후 1년 이내에 해외출원 진행 필요
8

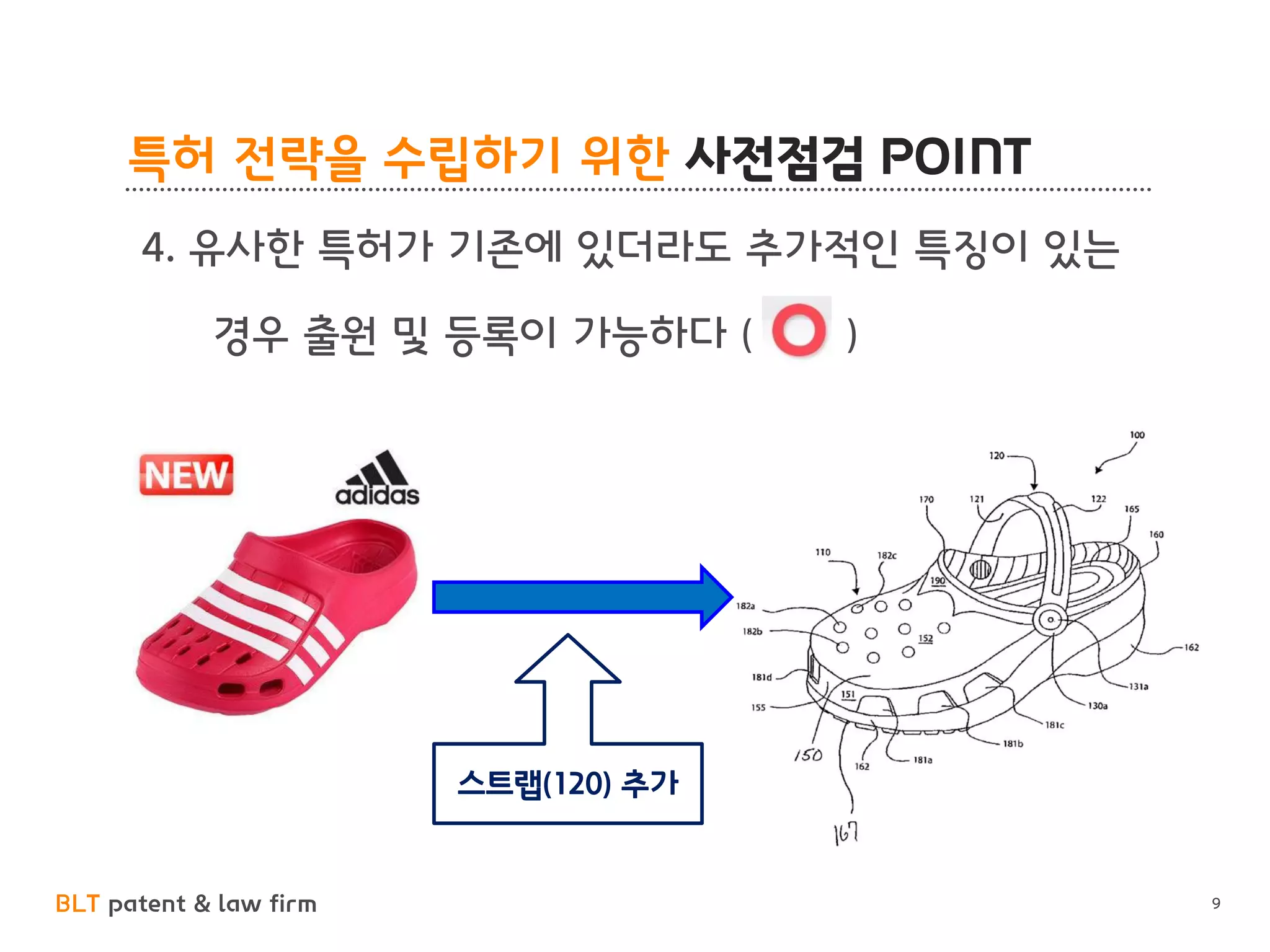

9. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
9
4. 유사한 특허가 기존에 있더라도 추가적인 특징이 있는
경우 출원 및 등록이 가능하다 ( )
스트랩(120) 추가

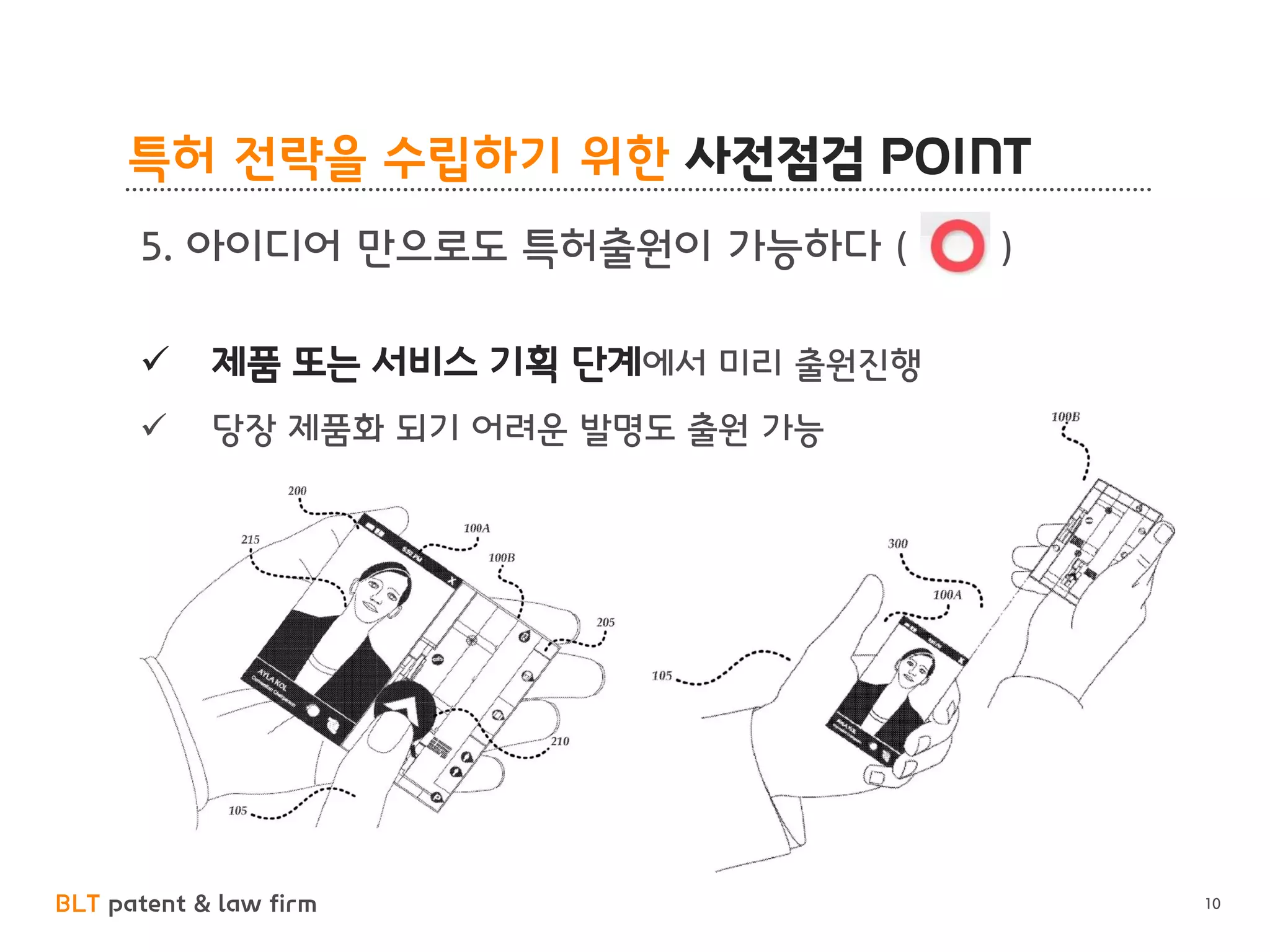

10. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
10
5. 아이디어 만으로도 특허출원이 가능하다 ( )
✓ 제품 또는 서비스 기획 단계에서 미리 출원진행
✓ 당장 제품화 되기 어려운 발명도 출원 가능
11. BLT patent & law firm

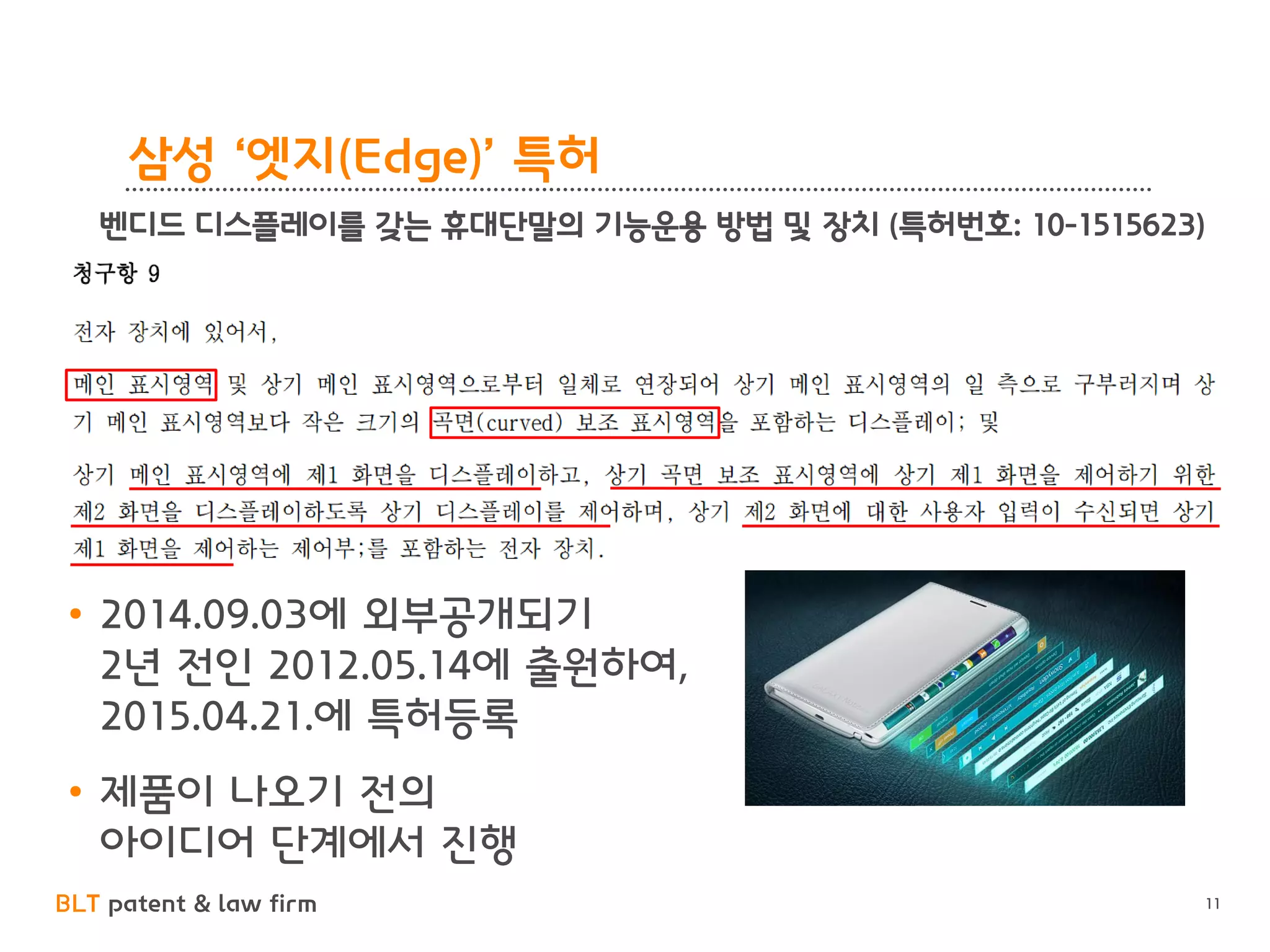

삼성 ‘엣지(Edge)’ 특허
11
벤디드 디스플레이를 갖는 휴대단말의 기능운용 방법 및 장치 (특허번호: 10-1515623)
• 2014.09.03에 외부공개되기
2년 전인 2012.05.14에 출원하여,
2015.04.21.에 특허등록
• 제품이 나오기 전의
아이디어 단계에서 진행
12. BLT patent & law firm
특허 전략을 수립하기 위한 사전점검 POINT
12
6. 특허출원보다 논문/학회발표나 제품출시를 먼저?( )
제품출시
박람회 참가
특허출원vs
발명 A 발명 A
출원일 이전에 공개된 것은 심사관의 심사 시
본인 공개한 것이라도 거절시킬 수 있는 이유가 된다!!
출원일공개일
13. BLT patent & law firm
마루나(JP) vs 나성준 사례
• 일본 마루나社는 마루나연사기에 관한 실용신안을 일본/한국 등록
• 한국의 나성준이 동제품을 생산하여 판매하자, 특허침해소송 제기
• 마루나社가 특허출원 전에 이 제품 팜플렛을 한국에 다량 배포하여
공지상태가 인정되어 패소 (86도2670)
✓외부공개 전에 출원하여야 한다!
✓어쩔 수 없이 먼저 공개하였다면, 공지예외주장 필요
✓다만, 공개 후 1년(디자인의 경우, 6개월) 내 출원할 때만 가능
✓본인 공개 후의 타인 공개에 대해서는 예외 인정되지 않음
✓공지예외주장을 하더라도 매 공지행위마다 모두 입증해야 하여,
상대방에게 반격의 빌미를 줄 수 있음.
13
14. BLT patent & law firm
출원 이후에도 공지예외주장은 가능하지만...
• 특허법 및 디자인보호법이 개정되어,
출원 후 특허청의 심사과정에서 공지예외주장 가능!
• 그러나, 한국출원 전에 공개하여 공지예외주장을 하면,
‘중국 및 유럽’에서 특허 확보가 어려워 진다!
– 중국과 유럽은 공지예외가 되는 요건이 제한적!!
– 국가에서 인정하는 박람회에 참가하여 공개한 경우나
타인이 출원인의 의사에 반하여 공개한 경우
• 중국/유럽 진출을 생각하는 아이템이면,
반드시 공개 전 출원!
14
15. BLT patent & law firm

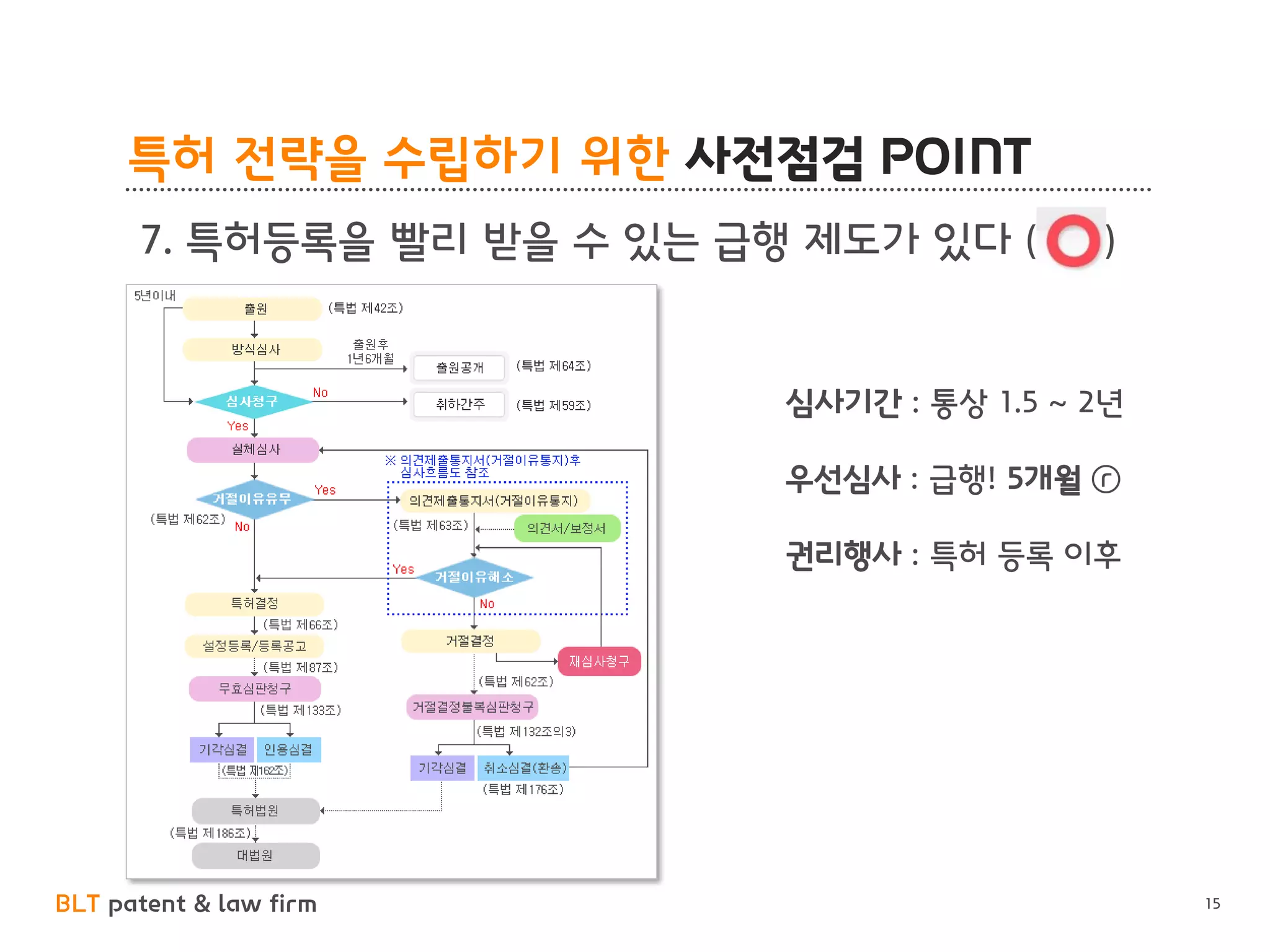

특허 전략을 수립하기 위한 사전점검 POINT
15
심사기간 : 통상 1.5 ~ 2년
우선심사 : 급행! 5개월 ⓡ
권리행사 : 특허 등록 이후
7. 특허등록을 빨리 받을 수 있는 급행 제도가 있다 ( )
16. BLT patent & law firm
‘일괄심사’를 통한 빠른 특허 등록
16
아주 빠른 등록 확보!
By 일괄심사청구
하나의 제품에 관련된
특허, 실용신안, 상표 또는
디자인 출원
2건 이상
20. BLT patent & law firm
잠금 해제 이미지 상에서의 제스처 수행에 의한 장치 잠금 해제
(KR0993459)
컴퓨터로 구현되는 방법으로서,
터치 감지 디스플레이를 포함하는 전자 장치에서,
상기 장치가 사용자 인터페이스 잠금 상태에 있는 동안 상기 터치 감지
디스플레이에의 접촉을 검출하는 단계;
상기 접촉에 따라 상기 터치 감지 디스플레이 상의
사전결정된(predefined) 표시 경로를 따라 잠금 해제 이미지(unlock
image)를 이동시키는 단계;
상기 검출된 접촉이 사전결정된 제스처(gesture)에 대응하는 경우 상기
장치를 사용자 인터페이스 잠금 해제 상태로 천이시키는 단계; 및
상기 검출된 접촉이 상기 사전결정된 제스처에 대응하지 않는 경우 상기
장치를 상기 사용자 인터페이스 잠금 상태로 유지하는 단계를 포함하는
컴퓨터 구현 방법.
20
21. BLT patent & law firm
아래 ‘제품’은 방금 전 ‘청구항’을 침해하는가?
21
22. BLT patent & law firm
아래 ‘제품’은 방금 전 ‘청구항’을 침해하는가?
22
23. BLT patent & law firm
아래 ‘제품’은 방금 전 ‘청구항’을 침해하는가?
23
24. BLT patent & law firm
Beyond the Limit, Together!
25. BLT patent & law firm
Beyond the Limit, Together!
31. 31
• 망고슬래브 사례 (삼성전자 C-Lab 기업)
• 6HA Idea Workshop을 통해, 총 11건의 아이디어를 도출
• 총 7건 특허로 권리화에 성공 CES 2017 최고혁신상을 수상하였음
2016. 9 아이디어 워크샵 2017. 1 CES 최고혁신상 수상

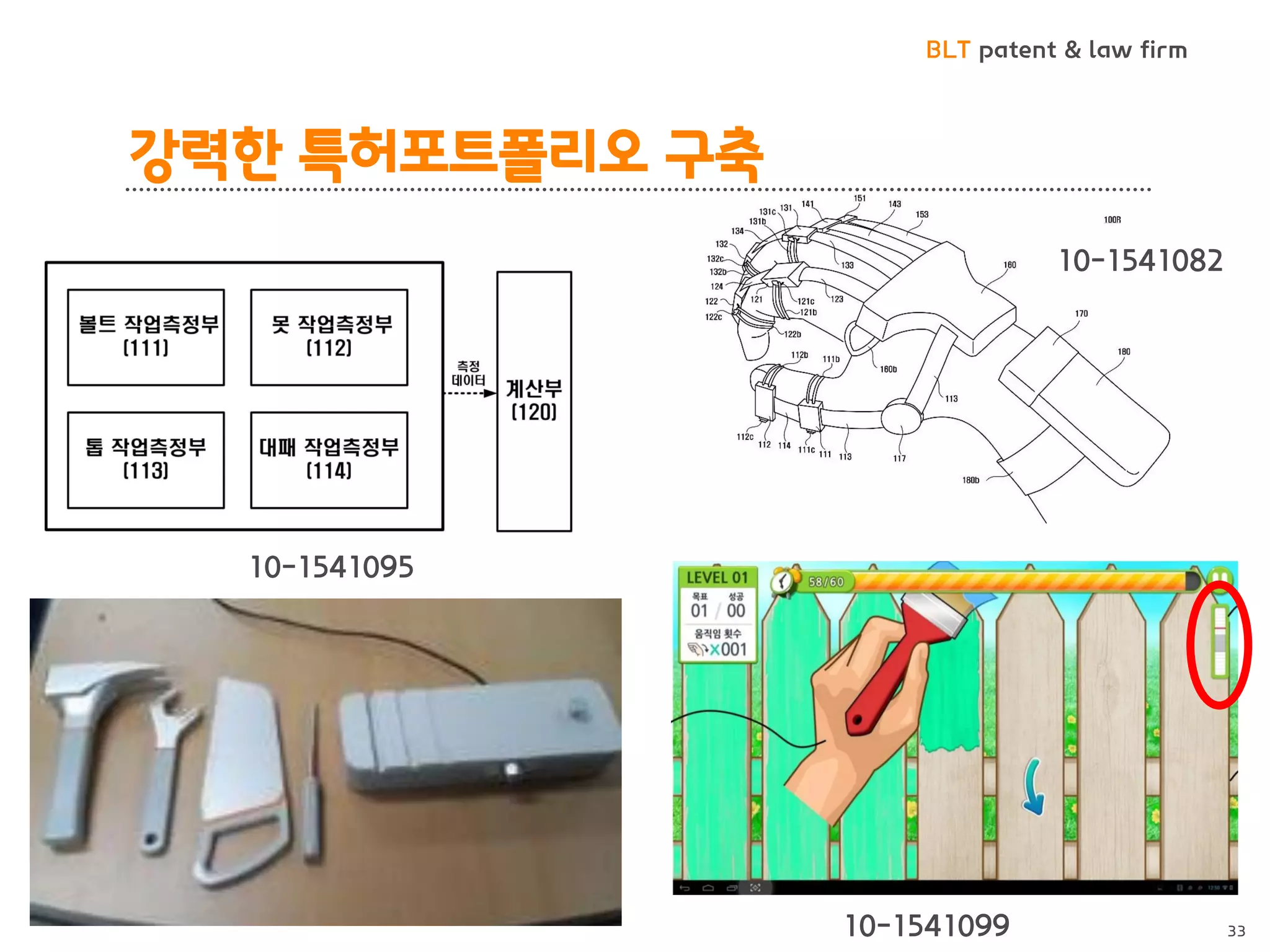

33. BLT patent & law firm
강력한 특허포트폴리오 구축
33
10-1541082
10-1541099
10-1541095
34. BLT patent & law firm
‘일괄심사’를 통한 빠른 특허 등록
34
아주 빠른 등록 확보!
By 일괄심사청구
21 개의
특허포트폴리오
35. BLT patent & law firm
기술력 진단보고서
• 특허 포트폴리오의 퀄리티가 기술력 진단의 기초
35
21 개의
특허포트폴리오
36. BLT patent & law firm
BLT 특허법률사무소가 투자한 스타트업
•총 15개

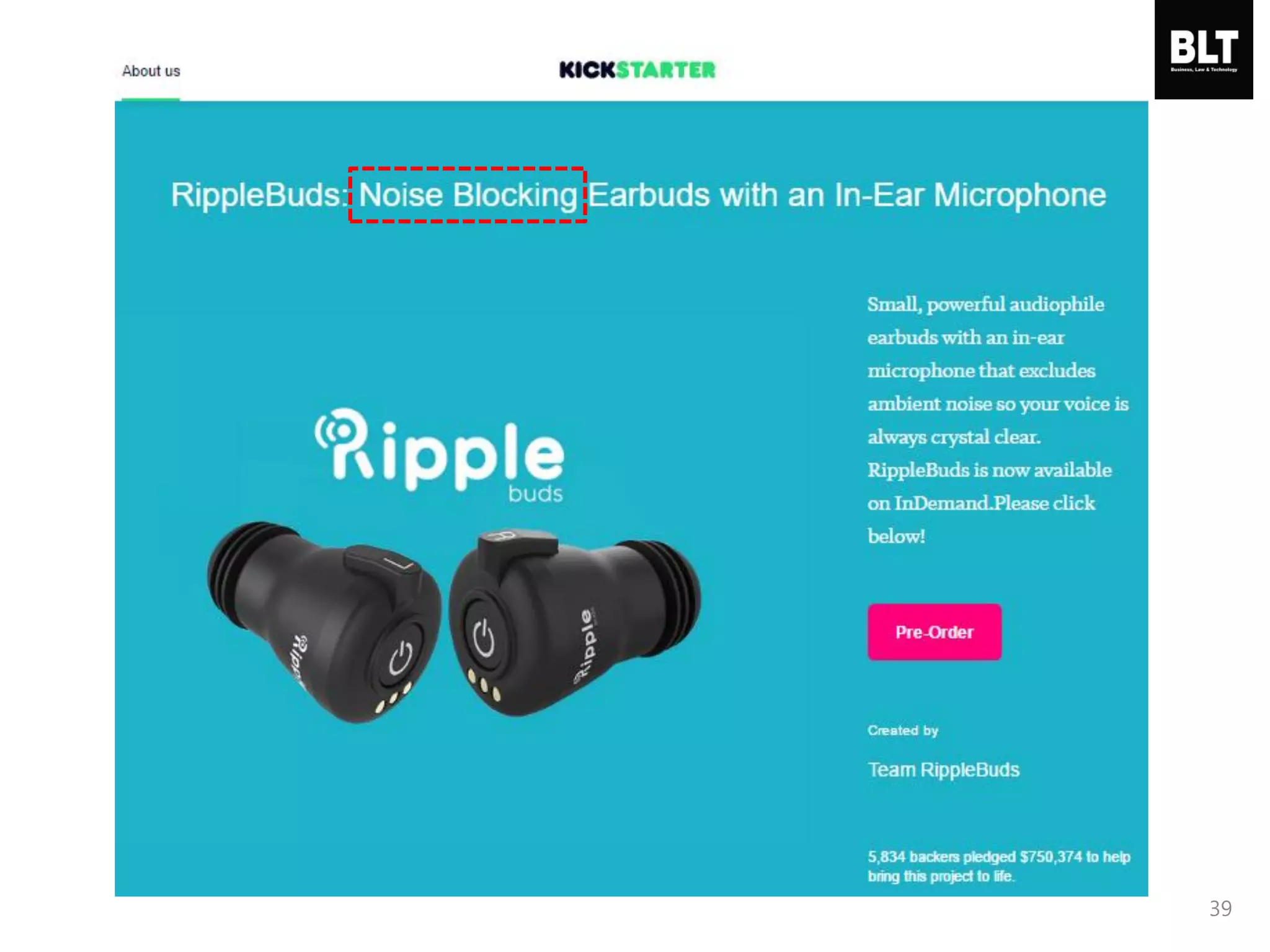

1. 해보라 (귀로 말하는 이어폰. 킥스타터 80만 불 성공)
2.IT&Basic (Symflow. 대화형 교육 플랫폼)
3.에바인 (뭐야 이 번호. 스팸전화 차단 App 1000만 다운로드)
4.넥시스 (스마트 헬멧. LG U+와 전국 양산판매 중)
5.아트쉐어 (예술작가들의 작품을 악세서리화)

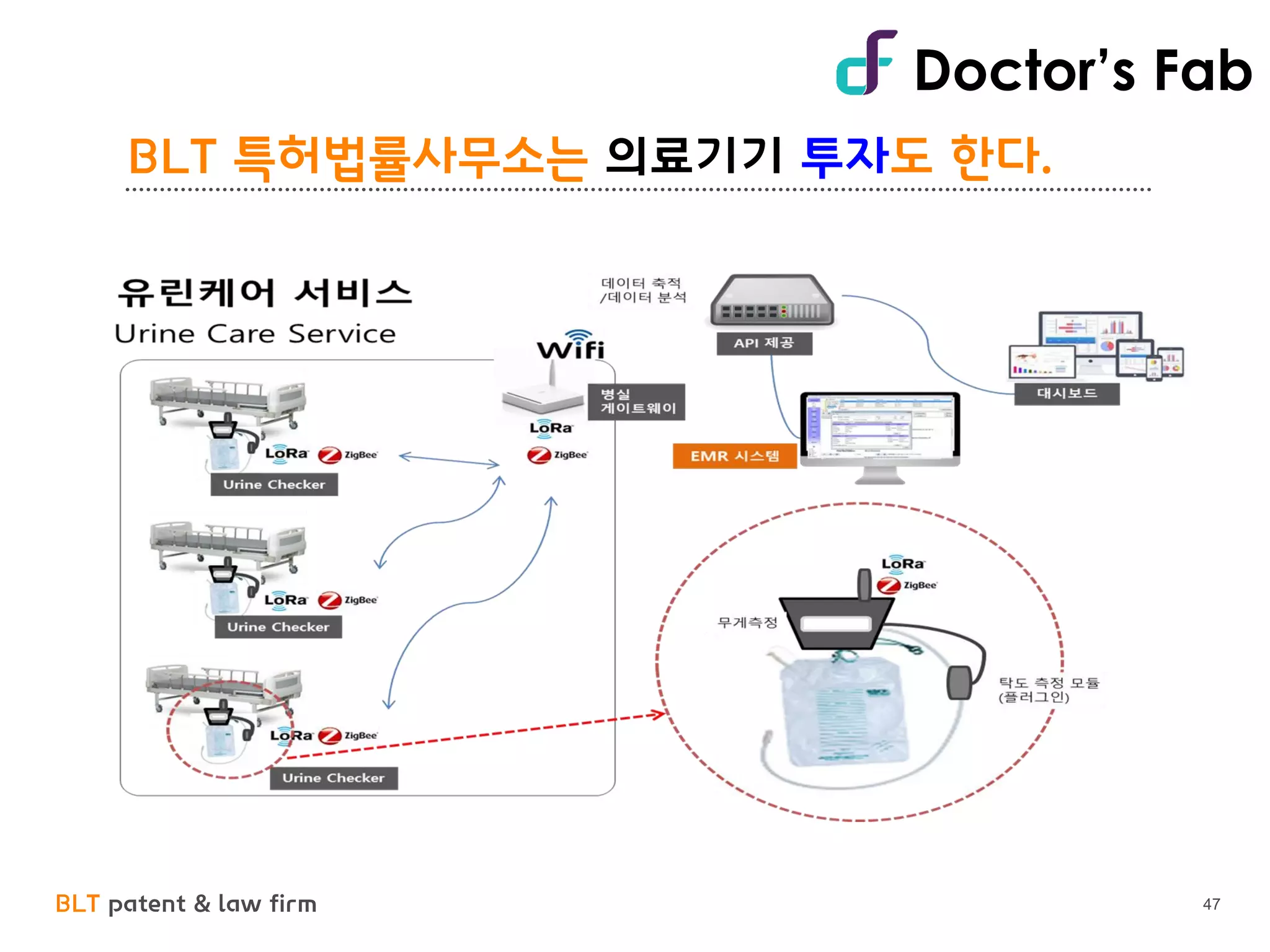

6.Doctor’s Fab (병원 사물인터넷 솔루션)
7.오토팩토리 (OBD를 기초로 중고차 가격평가 솔루션)
8.트립비 (여행 컨텐츠 어플리케이션)…. 등
9.아이디어링크 (스마트골프 IoT)
10.헬로긱스 (IoT 하드웨어 및 코딩교육) 36+ 5개 더…
37. BLT patent & law firm
스마트헬멧
• 자료 : http://www.slideshare.net/eomtank/20150817-nex-sysv20
37
38. BLT patent & law firm

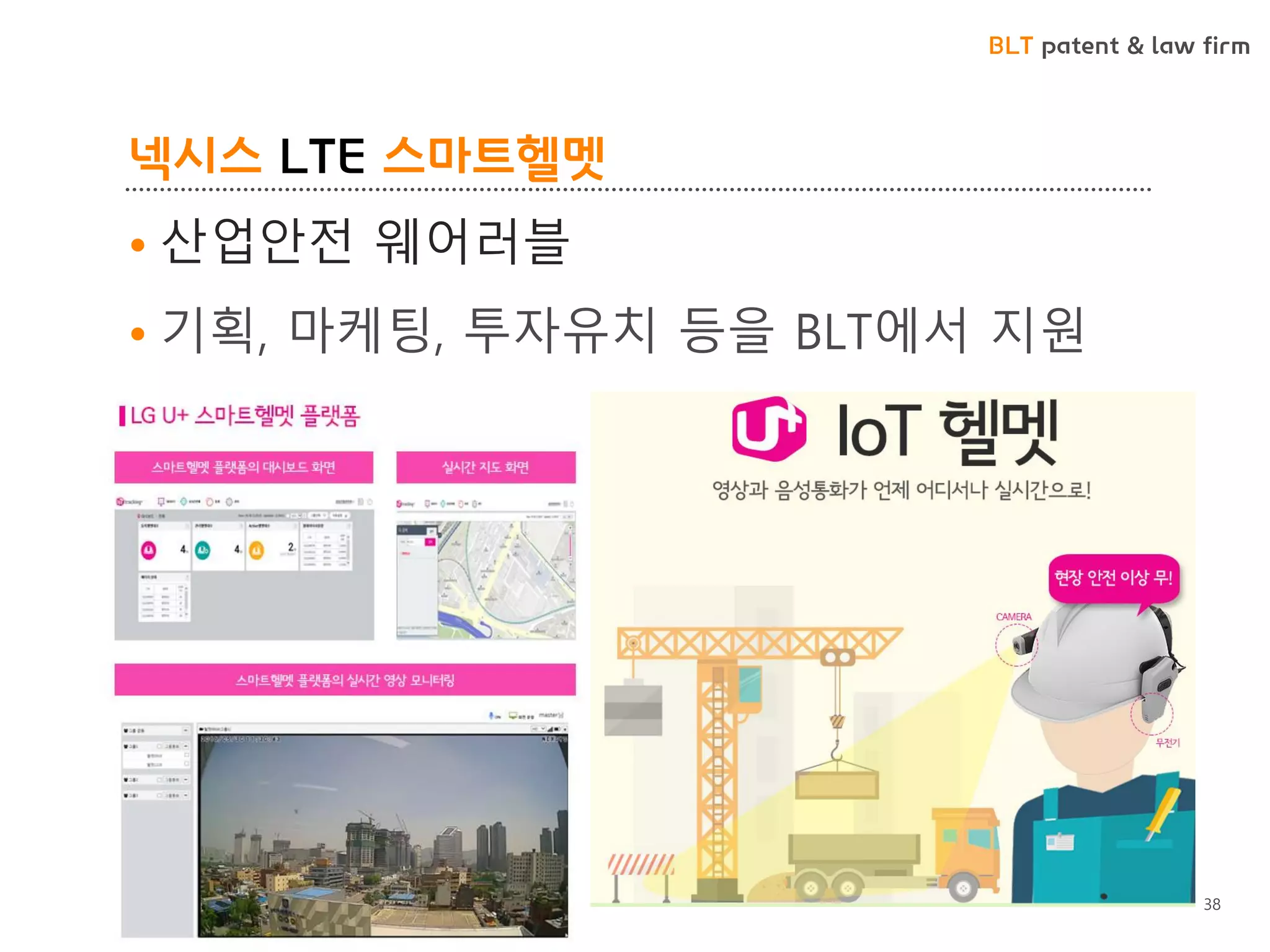

넥시스 LTE 스마트헬멧
• 산업안전 웨어러블
• 기획, 마케팅, 투자유치 등을 BLT에서 지원
38
56. BLT patent & law firm
특허문헌 내 번호 체계 - 한국
출원공개공보?
등록특허공보?
국제특허분류
NO 항목 내용
1 출원번호 10(특허)-0000(출원연도)-0000000(일련번호)
2 공개번호 10(특허)-0000(공개연도)-0000000(일련번호)
3 등록번호 10(특허)-0000000(일련번호)
57. BLT patent & law firm
특허정보 검색시스템
57
DB명 주체 제공정보 URL
KIPRIS 한국특허정보원 한국특허, 해외특허 http://www.kipris.or.kr
USPTO 미국특허청 미국특허 http://www.uspto.gov
Google Patent 구글 미국특허 http://www.google.com/patents
IPDL 일본특허청 일본특허 http://www.idl.inpit.go.jp
무료 DB

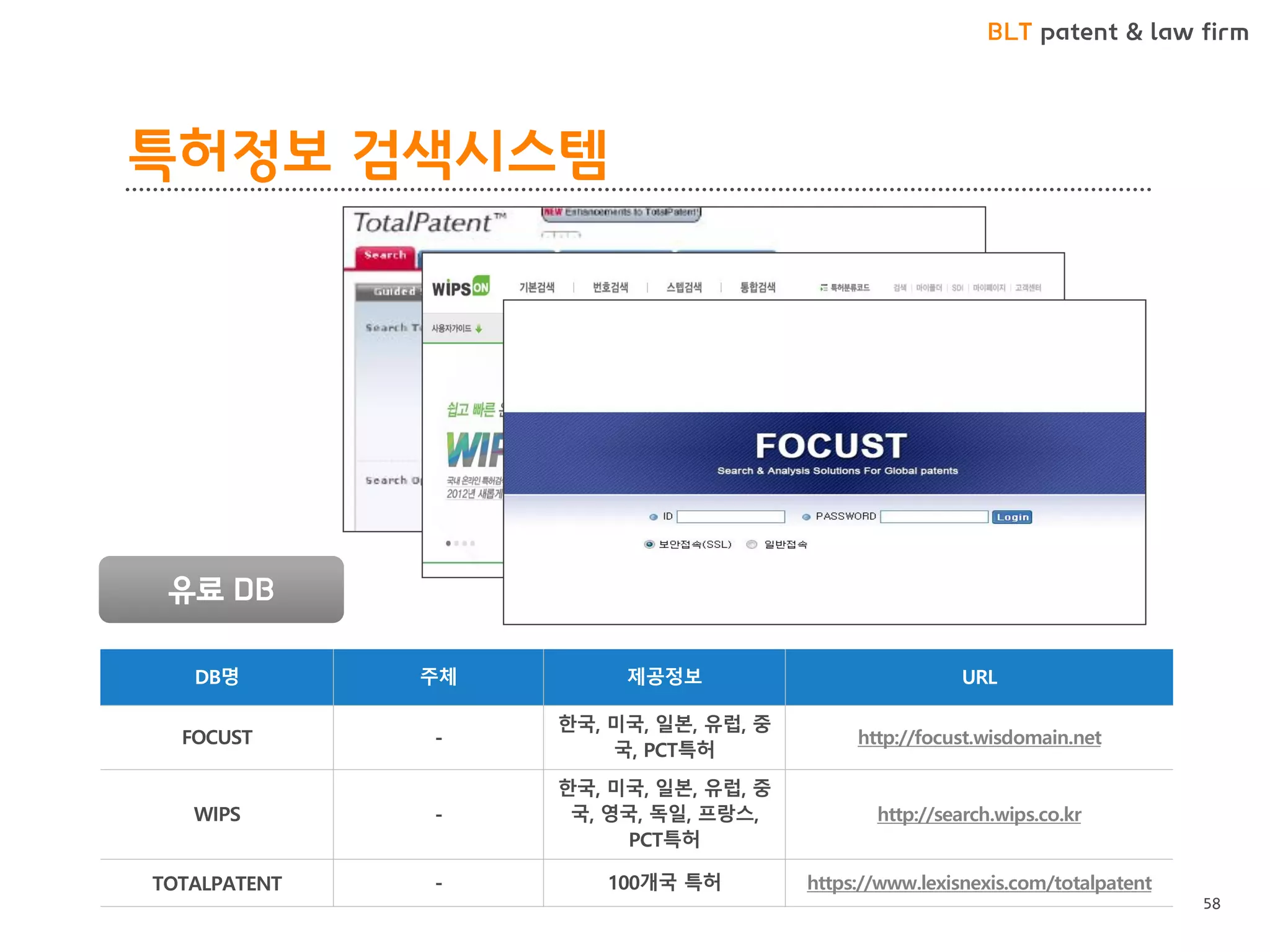

58. BLT patent & law firm
특허정보 검색시스템
58
유료 DB
DB명 주체 제공정보 URL
FOCUST -
한국, 미국, 일본, 유럽, 중
국, PCT특허
http://focust.wisdomain.net
WIPS -
한국, 미국, 일본, 유럽, 중
국, 영국, 독일, 프랑스,
PCT특허
http://search.wips.co.kr
TOTALPATENT - 100개국 특허 https://www.lexisnexis.com/totalpatent
59. BLT patent & law firm

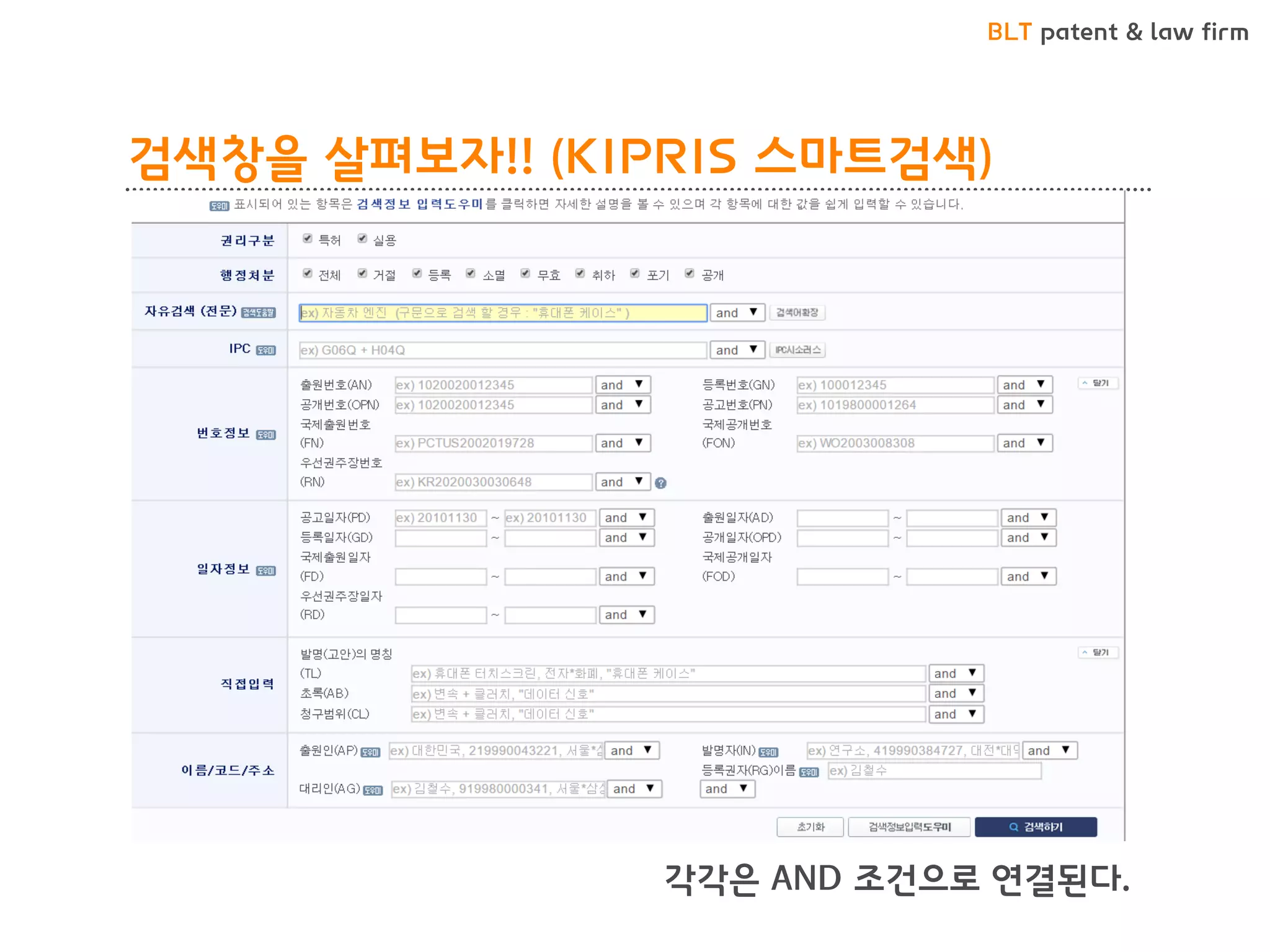

검색창을 살펴보자!! (KIPRIS 스마트검색)
각각은 AND 조건으로 연결된다.
61. BLT patent & law firm
특허/실용신안, 디자인, 상표 검색 가능!!
61
62. BLT patent & law firm
특허출원의 등록가능성 판단
• 특허조사 결과를 바탕으로
해당기술이 과연 특허를 받을 수
있는 기술인지 여부를 판단
• 선행기술이 존재하면,
신규성 위반
(특허법 제29조제1항각호)
또는
진보성 위반
(특허법 제29조제2항)
선행기술 조사를 통해
특허출원진행 여부 결정
63. BLT patent & law firm

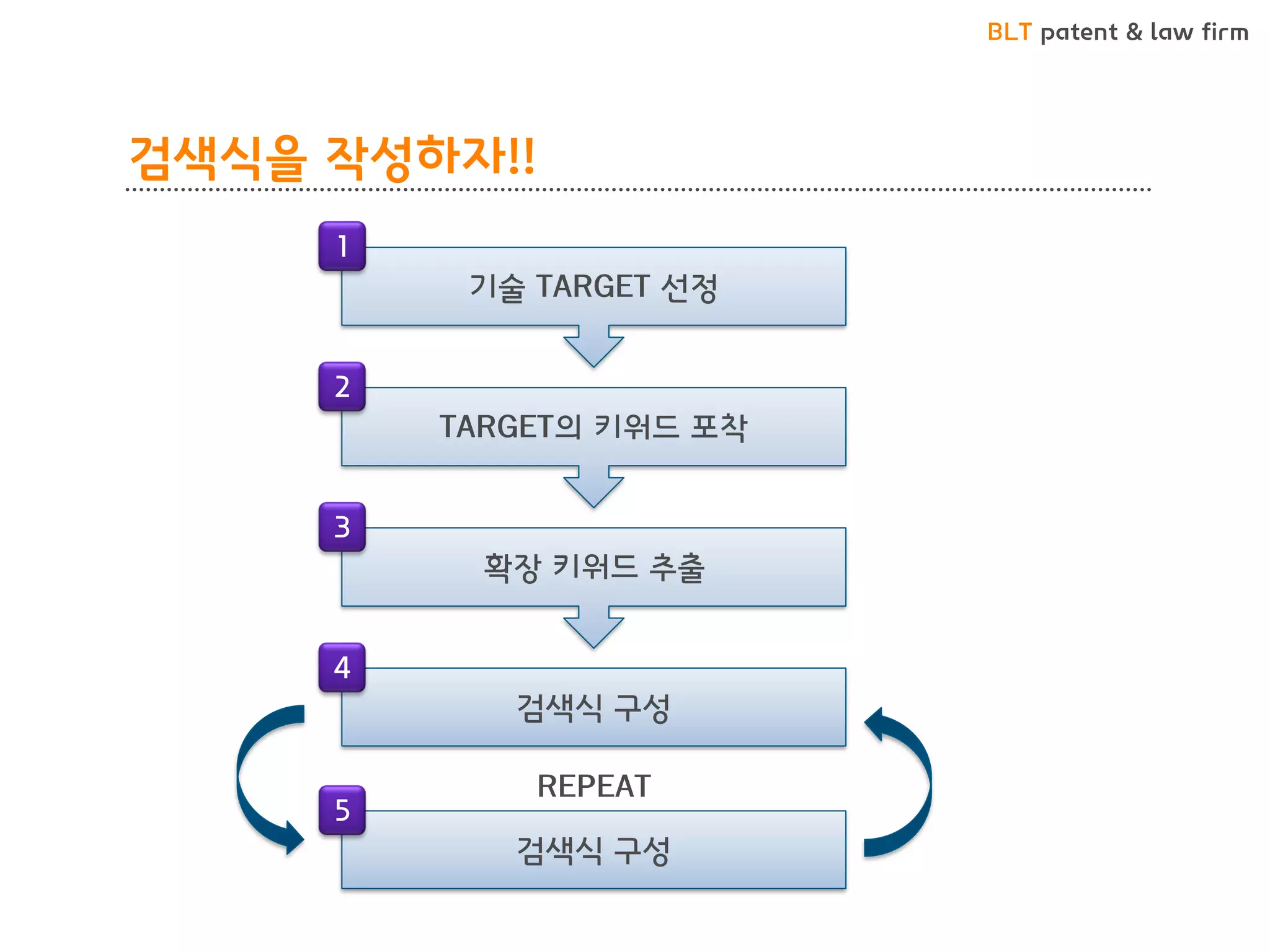

검색식을 작성하자!!
기술 TARGET 선정
TARGET의 키워드 포착
확장 키워드 추출
검색식 구성
검색식 구성
REPEAT
1
2
3
4
5
65. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 기존에는 자전거 타이어의 바람을 보충하기 위해
별도로 구비된 타이어펌프를 이용해야 해서 불편
• 타이어 펌프를 안장에 내장하여, 자전거
타이어의 공기 보충이 필요하면, 바로 주입 가능!!
이러한 발명을 출원하고 싶은데,
이미 출원된 것이 있으려나?
선행기술조사 수행
66. BLT patent & law firm
키워드를 결정하자!
• 키워드를 잘 정해서
노이즈를 줄이자!!
• 핵심키워드는 서로 다른
카테고리에서 추출!!
• 동일 카테고리 내에서
추출하면, Target범위가
넓어져서 검토할
선행문헌이 많아진다.
핵심키워드1
핵심키워드2 핵심키워드3
검색 Target
67. BLT patent & law firm
키워드 검색시 유의사항 #1
• Konglish가 아닌 정확한 또는 관용 표현을 찾아야
• JP 검색은 일본식 한자 표현을 사용하여야
67

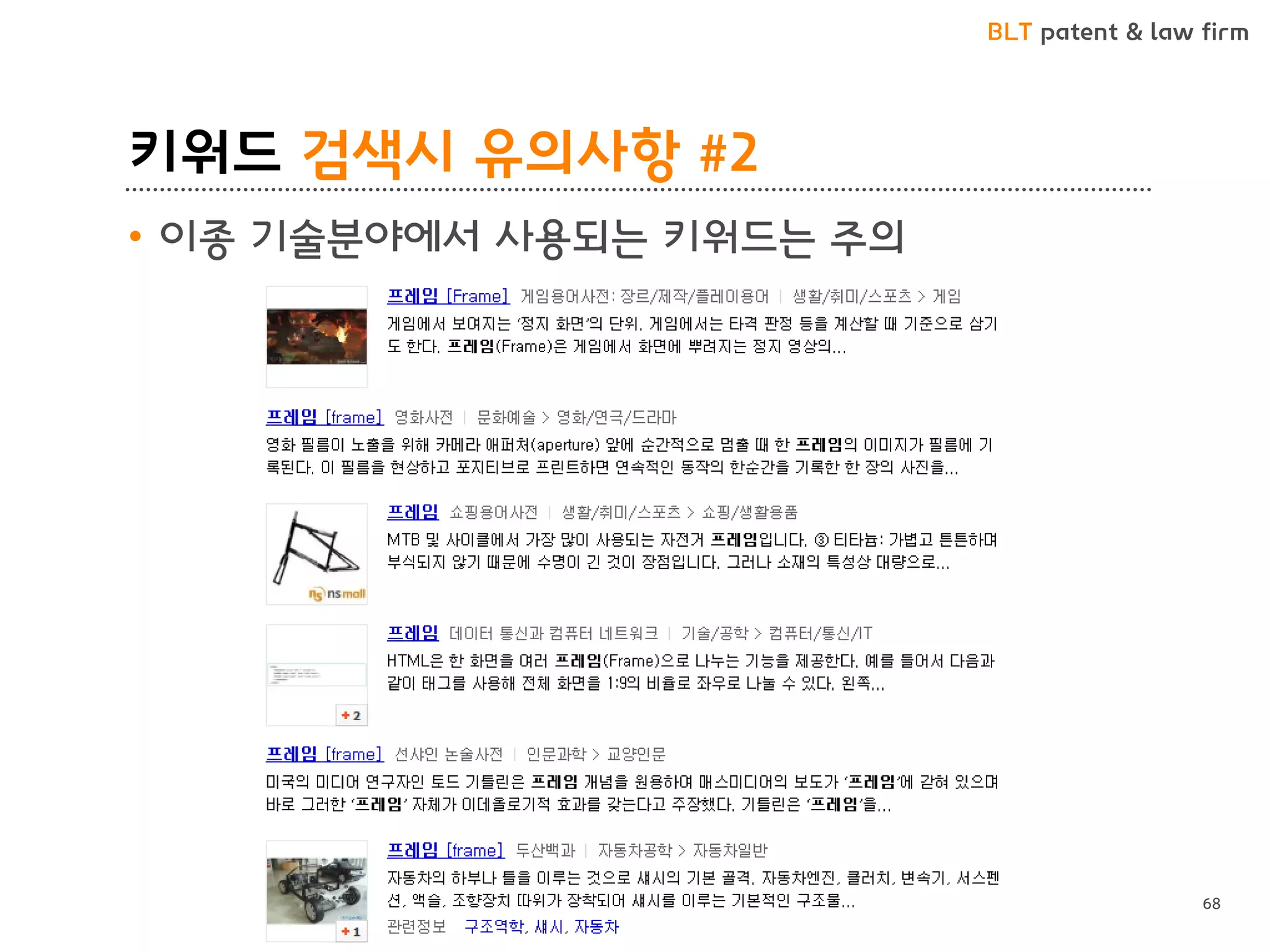

68. BLT patent & law firm
키워드 검색시 유의사항 #2
• 이종 기술분야에서 사용되는 키워드는 주의
68
69. BLT patent & law firm

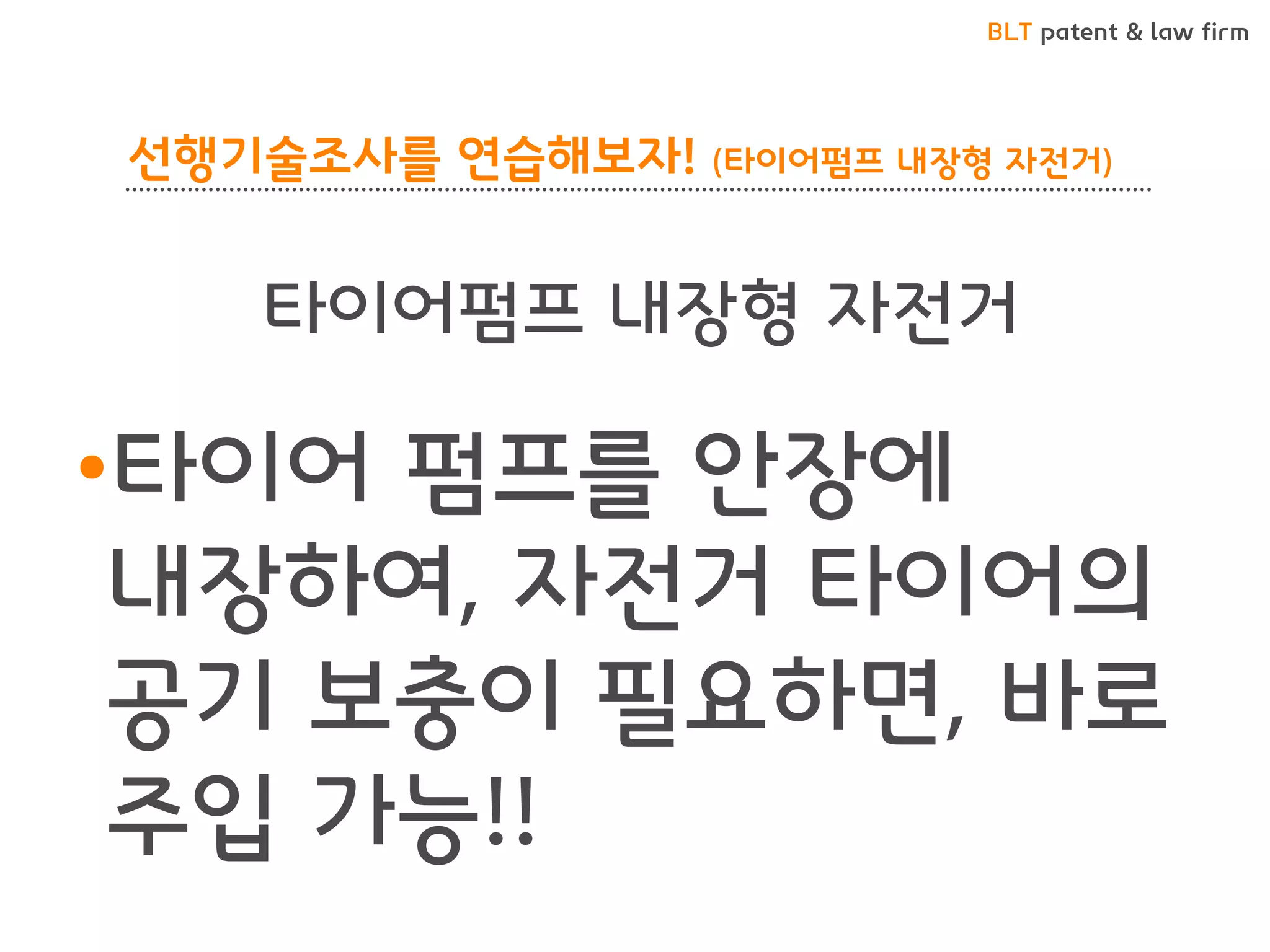

선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
•타이어 펌프를 안장에
내장하여, 자전거 타이어의
공기 보충이 필요하면, 바로
주입 가능!!
타이어펌프 내장형 자전거
70. BLT patent & law firm

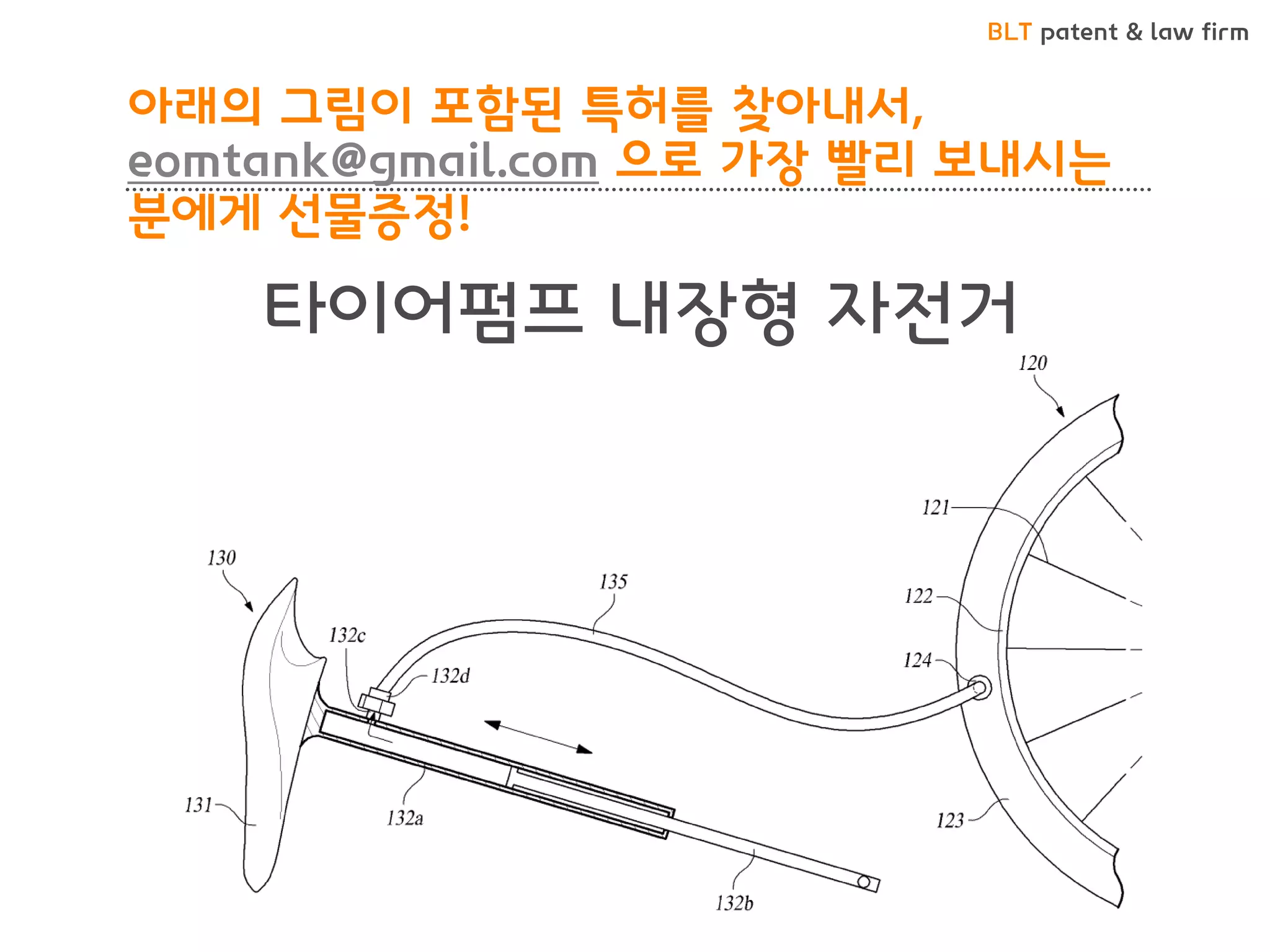

아래의 그림이 포함된 특허를 찾아내서,
eomtank@gmail.com 으로 가장 빨리 보내시는
분에게 선물증정!
타이어펌프 내장형 자전거
71. BLT patent & law firm

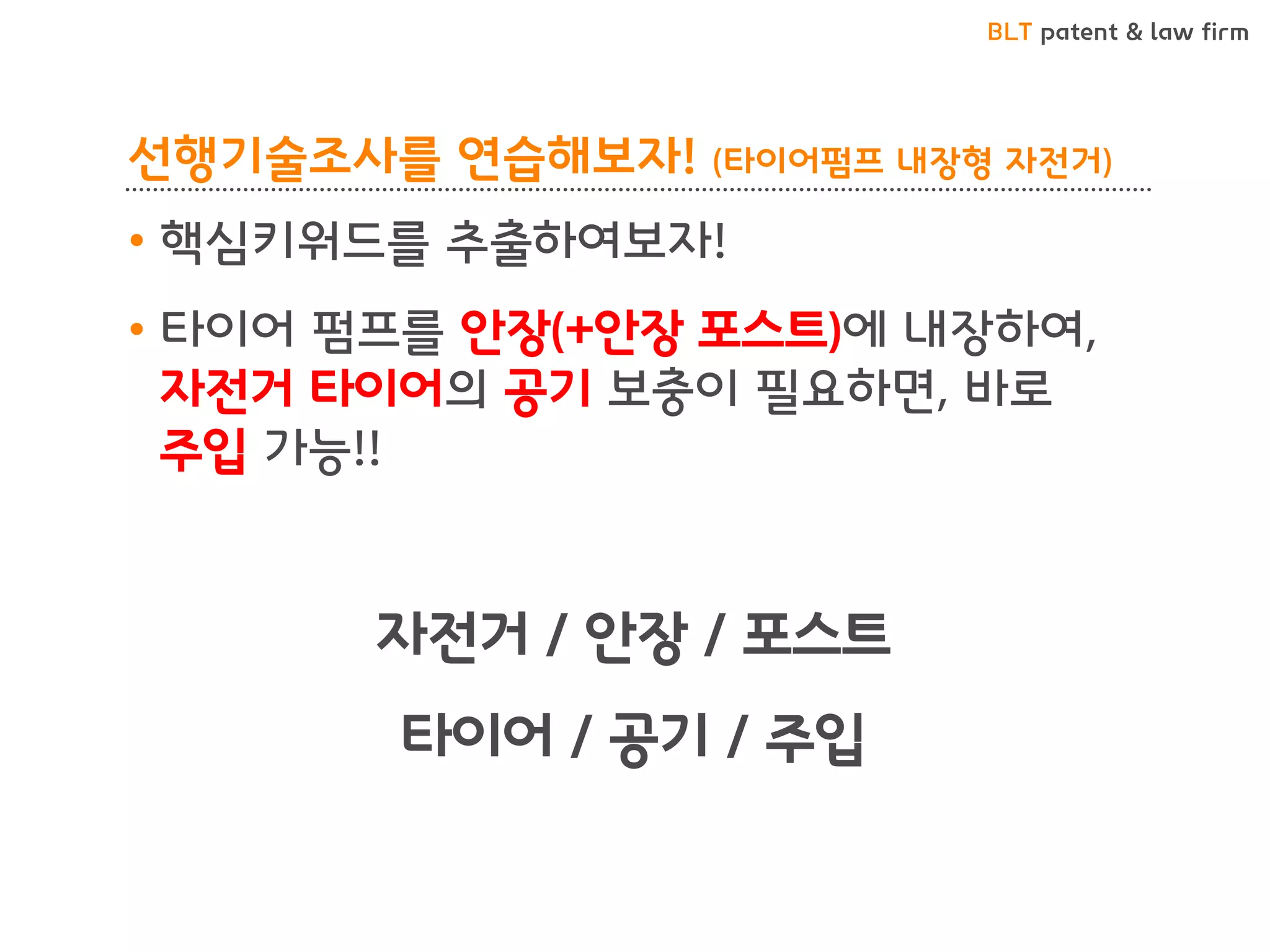

선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 핵심키워드를 추출하여보자!
• 타이어 펌프를 안장(+안장 포스트)에 내장하여,
자전거 타이어의 공기 보충이 필요하면, 바로
주입 가능!!
자전거 / 안장 / 포스트
타이어 / 공기 / 주입
72. BLT patent & law firm

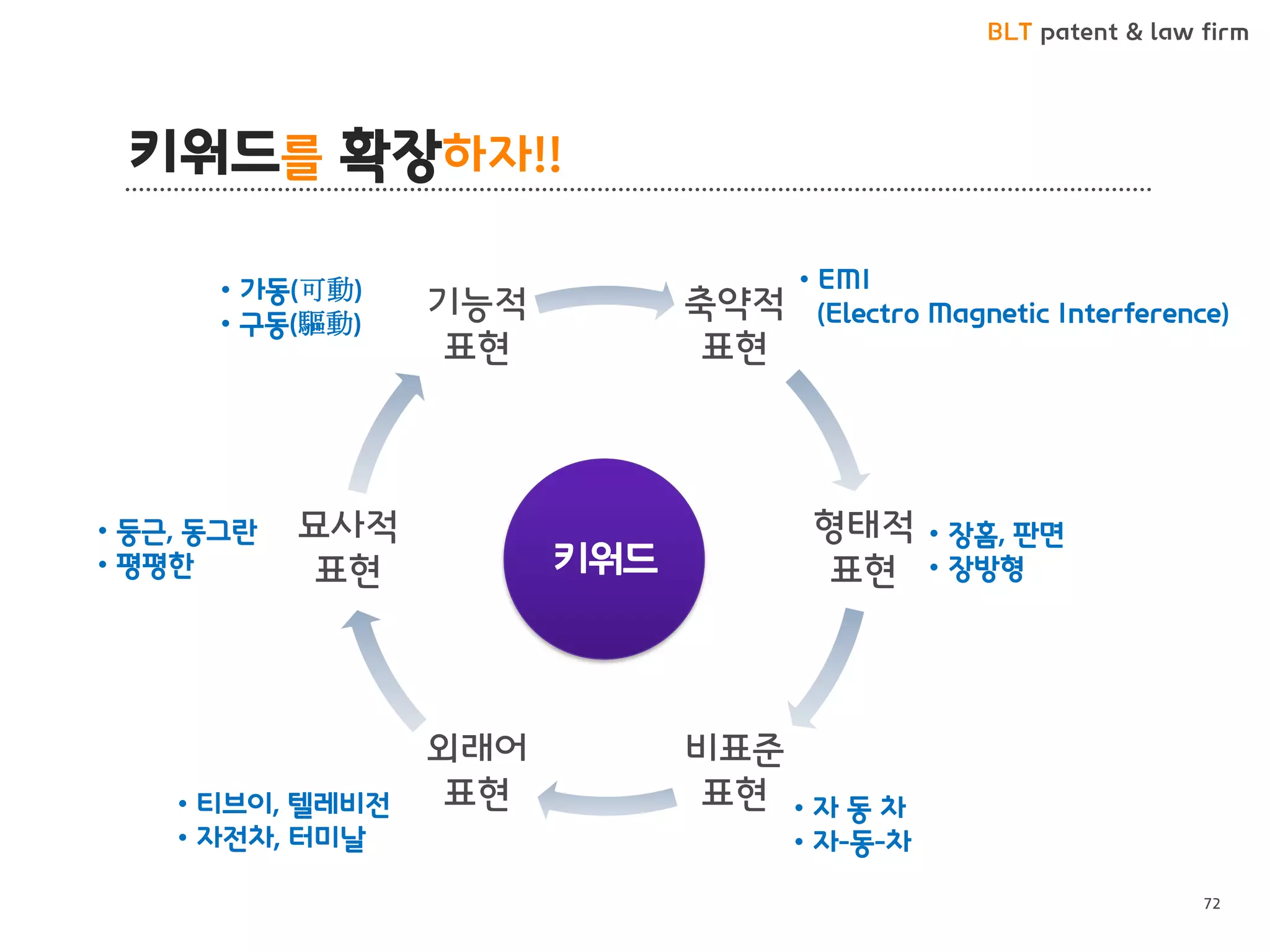

키워드를 확장하자!!
72
축약적
표현
형태적
표현
비표준
표현
외래어
표현
묘사적
표현
기능적
표현
키워드
• 가동(可動)
• 구동(驅動)
• 둥근, 동그란
• 평평한
• 티브이, 텔레비전
• 자전차, 터미날
• 자 동 차
• 자-동-차
• 장홈, 판면
• 장방형
• EMI
(Electro Magnetic Interference)
73. BLT patent & law firm

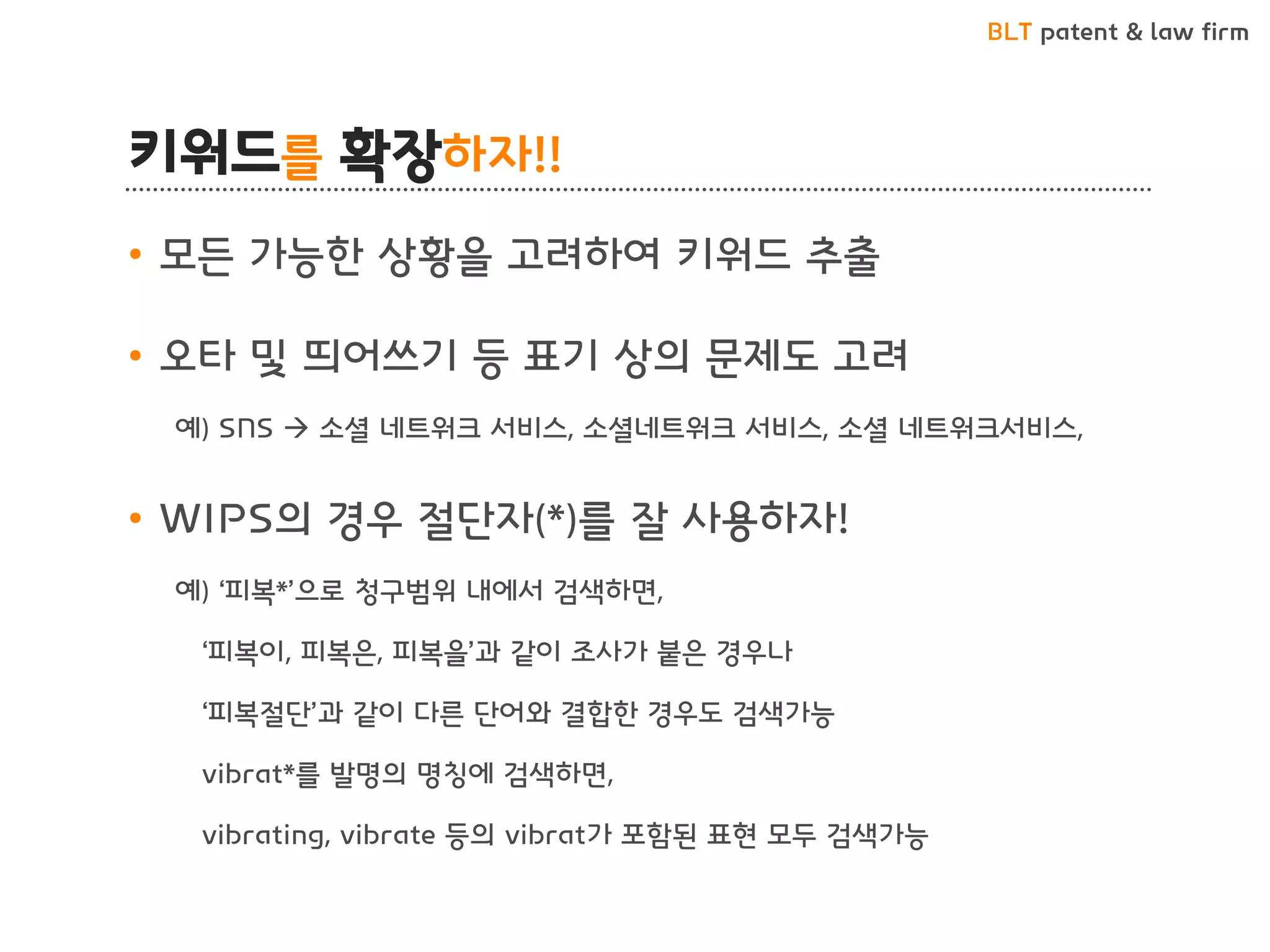

키워드를 확장하자!!
• 모든 가능한 상황을 고려하여 키워드 추출
• 오타 및 띄어쓰기 등 표기 상의 문제도 고려
예) SNS 소셜 네트워크 서비스, 소셜네트워크 서비스, 소셜 네트워크서비스,
• WIPS의 경우 절단자(*)를 잘 사용하자!
예) ‘피복*’으로 청구범위 내에서 검색하면,
‘피복이, 피복은, 피복을’과 같이 조사가 붙은 경우나
‘피복절단’과 같이 다른 단어와 결합한 경우도 검색가능
vibrat*를 발명의 명칭에 검색하면,
vibrating, vibrate 등의 vibrat가 포함된 표현 모두 검색가능
74. BLT patent & law firm
키워드 확장 Know-How
• 한글단어와 영어단어를 번갈아 검색하여 확장!
– 발명의 명칭에 한글단어를 입력하여 나온 결과에서,
영문명칭 내에서 해당 의미로 사용된 단어 추출
Ex) 센싱 – 감지, 검출, 검지, 인지, 인식, 감식
• 국어사전 / 영어사전 검색
– 의미상 유의어 추가
75. BLT patent & law firm
검색식은 어떻게 작성하지?
• 무료인 KIPRIS에서는,
NO 연산유형 연산자 연산자 설명 검색식 예
1 논
리
연
산
AND * 입력된 키워드 2개가 모두 포함된 검색 얼음*진동
2 OR + 입력된 키워드 중 1개라도 포함된 검색 얼음+진동
3 NOT !
입력된 키워드 2개 중 1개는 반드시 포함하고, 다른
1개는 포함하지 않는 검색
얼음*!진동
4 구
문
연
산
구문 " " 공란이 포함되고 연속적으로 기재된 구문을 검색 "얼음 진동"
5 인접배열 ^#
첫번째 검색어와 두번째 검색어의 거리가 #단어 이하로
떨어져 있는 구문을 검색
얼음^2진동
76. BLT patent & law firm

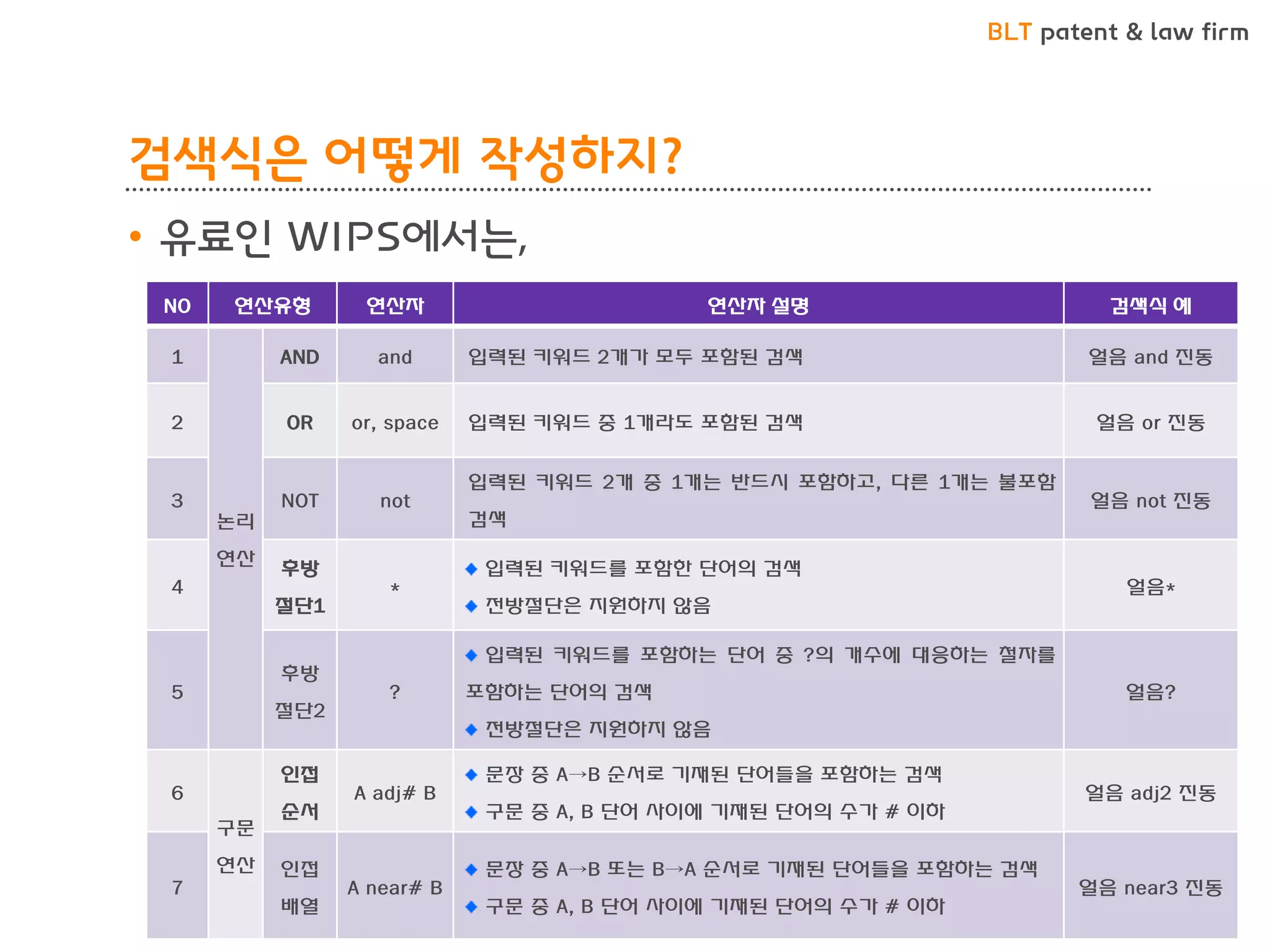

검색식은 어떻게 작성하지?
• 유료인 WIPS에서는,
NO 연산유형 연산자 연산자 설명 검색식 예
1
논리
연산
AND and 입력된 키워드 2개가 모두 포함된 검색 얼음 and 진동
2 OR or, space 입력된 키워드 중 1개라도 포함된 검색 얼음 or 진동
3 NOT not
입력된 키워드 2개 중 1개는 반드시 포함하고, 다른 1개는 불포함
검색
얼음 not 진동
4
후방
절단1
*
입력된 키워드를 포함한 단어의 검색
전방절단은 지원하지 않음
얼음*
5
후방
절단2
?
입력된 키워드를 포함하는 단어 중 ?의 개수에 대응하는 철자를
포함하는 단어의 검색
전방절단은 지원하지 않음
얼음?
6
구문
연산
인접
순서
A adj# B
문장 중 A→B 순서로 기재된 단어들을 포함하는 검색
구문 중 A, B 단어 사이에 기재된 단어의 수가 # 이하
얼음 adj2 진동
7
인접
배열
A near# B
문장 중 A→B 또는 B→A 순서로 기재된 단어들을 포함하는 검색
구문 중 A, B 단어 사이에 기재된 단어의 수가 # 이하
얼음 near3 진동
77. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 키워드를 확장하자!
No 키워드 확장키워드
1 자전거 자전거 + 자전차 + bike + bicycle
2 안장 안장 + seat + saddle + 새들
3 포스트 포스트 + 파이프 + 관 + 튜브 + 로드 + 하우징
+ 프레임 + 후레임 + 플레임 + 프래임 + 후래임 (외래어표현)
+ post + pipe + tube + rod + housing + frame
4 타이어 타이어 + 바퀴 + 튜브 + 쥬브 + tire + tyre + tube
(tyre : tire의 영국식)
5 공기 공기 + 바람 + 에어 + air + gas
6 주입 주입 + 펌핑 + 펌프 + pump + inject + insert
(‘주입’을 사전 검색)
78. BLT patent & law firm
검색식 작성시 유의사항
• 핵심키워드가 5개~6개 정도는 되어야 관련된 선행문헌
수를 100개 이하로 줄일 수 있다.
– 핵심키워드가 많아야 관련성 높은 선행문헌 검색 가능
• not 연산자 사용은 조심하자!
– 해당 단어가 포함된 모든 선행문헌은 제외된다.
– 관련성 있는 특허도 제외될 위험이 있다!
– 따라서, 확실히 제외해도 될 단어에만 사용!!
(사용하더라도 ‘발명의 명칭’에 한정하여 사용)
79. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• AND 조건으로 연결하여 검색을 수행한다.
(자전거+자전차+bike+bicycle)
*(안장+seat+saddle+새들)
*(포스트+파이프+관+튜브+로드+하우징+프레임+후레임+플레임
+프래임+후래임+post+pipe+tube+rod+housing+frame)
*(타이어+바퀴+튜브+쥬브+tire+tyre+tube)
*(공기+바람+에어+air+gas)
*(주입+펌핑+펌프+pump+inject+insert)
80. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 검색결과 개수를 줄이고 싶으면, 검색식을 수정한다.
1) 키워드를 and로 추가하거나, 2) IPC분류를 한정하거나,
3) not 연산자 사용하거나,
4) ‘발명의 명칭’ 또는 ‘초록’으로 검색범위를 한정
81. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 만약 출원하려는 경우가 아니라,
생산하여 판매하려는 경우라면? (침해 여부 판단)
행정처분을 등록으로 한정하여 탐색 가능!!
등록공고의 특허청구범위를 살핀다.
82. BLT patent & law firm
선행기술조사를 연습해보자! (타이어펌프 내장형 자전거)
• 유사한 선행문헌 발견!!
– 각각의 선행문헌을 자신의 발명과 비교하여 검토해본다.
10-1253878 (펌프가 구비된 자전거안장)
10-1247273 (자전거)
실린더의 측면에는
호스공이 형성
83. BLT patent & law firm
Beyond the Limit, Together!
84. BLT patent & law firm

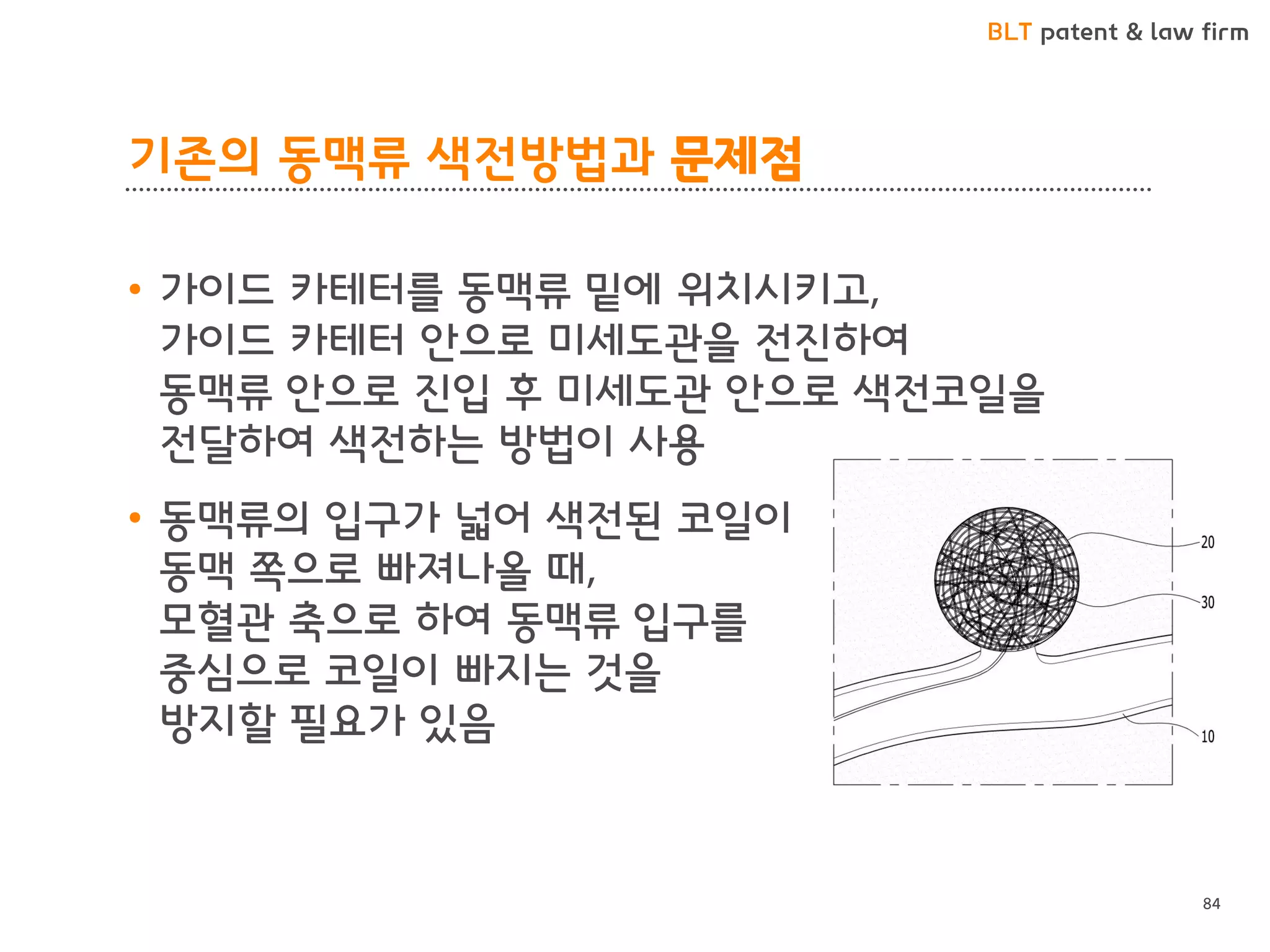

기존의 동맥류 색전방법과 문제점
• 가이드 카테터를 동맥류 밑에 위치시키고,
가이드 카테터 안으로 미세도관을 전진하여
동맥류 안으로 진입 후 미세도관 안으로 색전코일을
전달하여 색전하는 방법이 사용
• 동맥류의 입구가 넓어 색전된 코일이
동맥 쪽으로 빠져나올 때,
모혈관 축으로 하여 동맥류 입구를
중심으로 코일이 빠지는 것을
방지할 필요가 있음
84
88. BLT patent & law firm
등록 받은 기술적 특징
88
• 유도홀형성부(120)는 그 직경(D+P)이
샤프트(110)의 평균 직경(D)보다 크게
형성되어 동맥류가 형성된 동맥류 입구부에
밀착되어 색전코일이 빠져나올수 있는 공간을
최소화
• 유도홀형성부(120)가 혈관에 밀착되므로
유도홀(130)은 동맥류를 향해 위치가 고정
120: 유도홀형성부
130: 유도홀
140: 가이드부
180: 순환홀
<등록 청구항>
내부공간이 형성되어 길게 연장된 샤프트와,
상기 샤프트의 내부공간과 상기 샤프트 외부를 연통
시키는 유도홀이 형성되는 유도홀형성부와,
상기 유도홀의 가장자리에서 상기 유도홀형성부의 내
면으로 돌출되는 가이드부를 포함하며,
상기 유도홀형성부는 상기 샤프트의 일부를 구성하되
그 직경이 주변부의 직경보다 크게 형성되는
가이드 카테터.
89. BLT patent & law firm

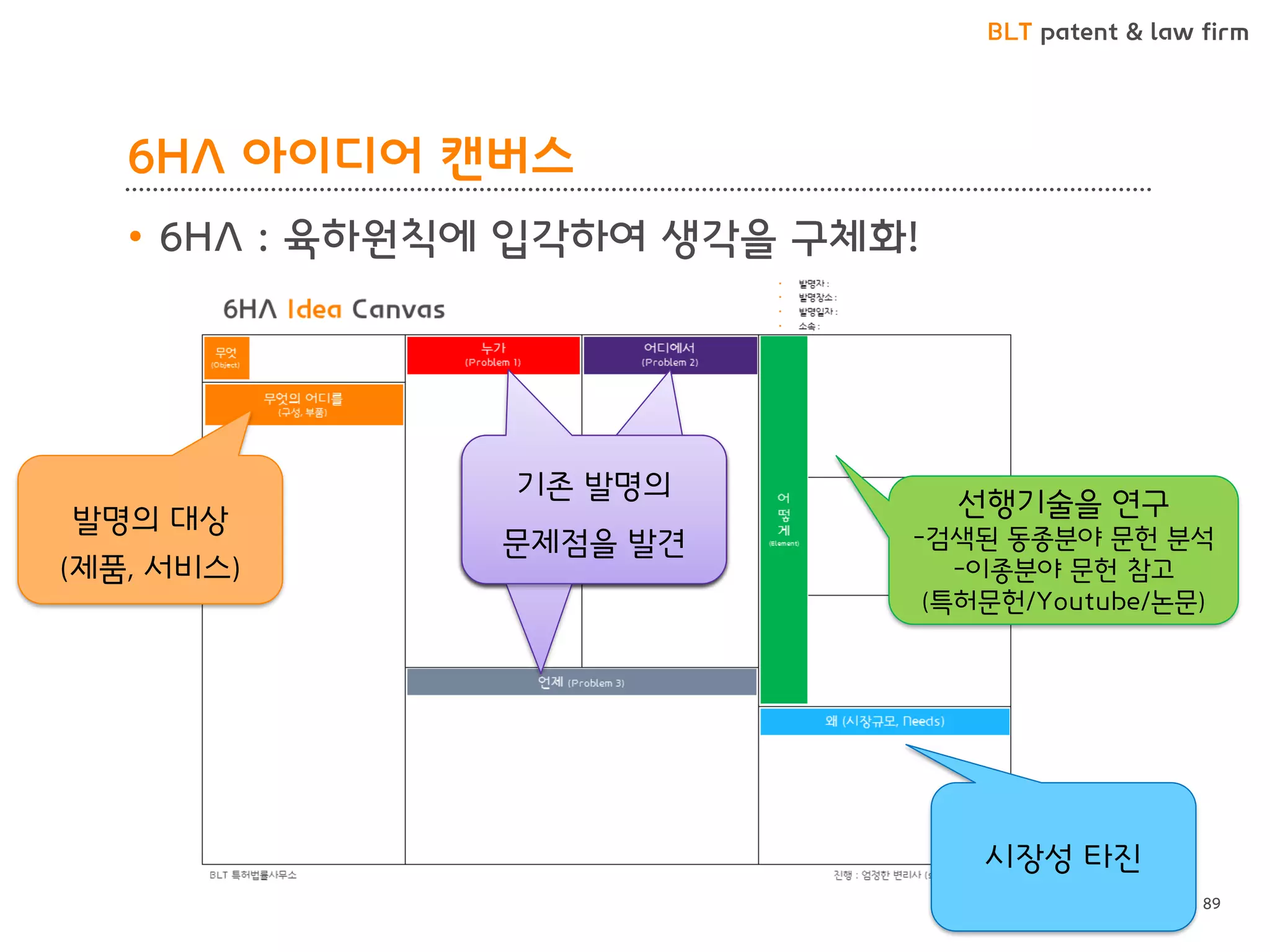

6HA 아이디어 캔버스
• 6HA : 육하원칙에 입각하여 생각을 구체화!
89
발명의 대상
(제품, 서비스)
기존 발명의
문제점을 발견
기존 발명의
문제점을 발견
기존 발명의
문제점을 발견
선행기술을 연구
-검색된 동종분야 문헌 분석
-이종분야 문헌 참고
(특허문헌/Youtube/논문)
시장성 타진
91. BLT patent & law firm
91
• AR, IoT 관련 특허 포트폴리오 40건 구축
• 삼성전자, ETRI로부터 기술이전 및 사업화 진행을 지원

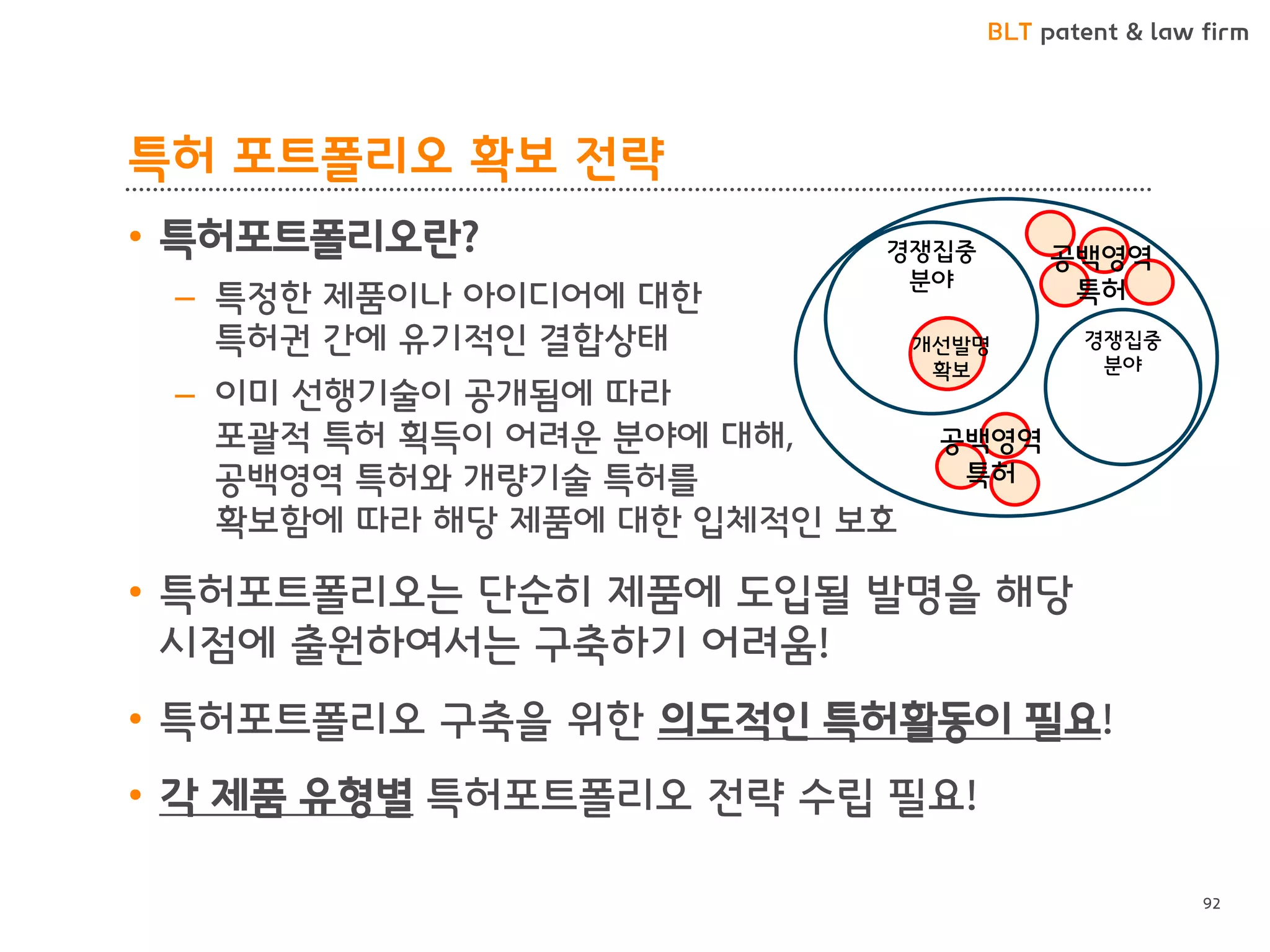

92. BLT patent & law firm
특허 포트폴리오 확보 전략
• 특허포트폴리오란?
– 특정한 제품이나 아이디어에 대한
특허권 간에 유기적인 결합상태
– 이미 선행기술이 공개됨에 따라
포괄적 특허 획득이 어려운 분야에 대해,
공백영역 특허와 개량기술 특허를
확보함에 따라 해당 제품에 대한 입체적인 보호
• 특허포트폴리오는 단순히 제품에 도입될 발명을 해당
시점에 출원하여서는 구축하기 어려움!
• 특허포트폴리오 구축을 위한 의도적인 특허활동이 필요!
• 각 제품 유형별 특허포트폴리오 전략 수립 필요!
92
경쟁집중
분야
경쟁집중
분야
공백영역
특허
공백영역
특허
개선발명
확보
