[BLT] 새로운 디바이스 트렌드와 연구원을 위한 특허전략

BLT patent & law firm
새로운 디바이스 트렌드와 연구원을 위한 특허전략
BLT 특허법률사무소, 엄정한 변리사
shawn@blt.kr / 010-2393-5709
2015.09

엄정한 변리사(파트너)
2
•서울대 공과대학 화학생물공학부 졸업
•Microsoft Certified Professional
•정보통신산업기사 (2001)  ㈜피코소프트 재직
•서비스기획자, UX, 설계
•변리사 (2006)
• ETRI 특허코디네이터 전임강사 (2013, 2014)
•[조달청] 우수제품 지정심사위원
•[특허청] 우수발명품 추천심사위원
•[특허청] 대학창의발명대회 심사위원
•[대한변리사회] 연수위원
•서울대, 건국대, 인하대, 인하대 전임강사(발명과 특허 등)

소개
3
특허는 비용이 아니라 기업의 미래수익을
위한 투자대상입니다.
좋은 발명을 발굴하여,
강한특허를 만들어내고,
이를 기초로 라이센싱 수익을 내는
특허경영 기업이 되기 위한 방법들이 이 책에
담겨져 있습니다.
< LG전자 특허센터장(부사장) 이정환>

왜? 특허경영이 필요할까?
1. 특허가 사업에 꼭 필요한 것은 아님
2. 특허가 없는 영역에서는 원가절감
에 의한 가격경쟁이 극심함 (=야근)
3. 가격경쟁에서 벗어나기 위해서는
좋은 발명을 만들어 독점권을 확보
4

5
BLT와 함께하는 IoT 스타트업!

6
① 손목착용형 재활의료기기 (Neofect)
② 골프경기를 위한 스마트워치 (Ucomm)
③ 골프 거리측정기 (Ucomm)
④ 뇌 치료를 위한 헤드셋 (yBrain)
BLT와 함께하는 웨어러블^^

스마트헬멧
• 자료 : http://www.slideshare.net/eomtank/20150817-nex-sysv20
7

넥시스 LTE 스마트헬멧
• 산업안전 웨어러블
• BLT 특허법률사무소에서 직접 엔젤투자
• 기획, 마케팅, 투자유치 등을 BLT에서 전폭지원
8

넥시스
헬프웨어
헬프웨어는 1)영상 2)심박 3)가스 4)위치 정보를
관제서버에 실시간으로 전송합니다. (LTE망 사용)
9

특허의 본질
①특허가 등록되기 위해서는 존재하지
않는 발명이어야 함 (신규성)
②특허출원시에는, 시장이 존재하지
않음 (등록시에도 마찬가지)
③존속기간 안에 시장의 각광을
얻으면, 해당 특허는 비싸짐
10

Computex 2016

플래텀 ( www.platum.kr ) 조상래 대표와 컴퓨텍스 관람

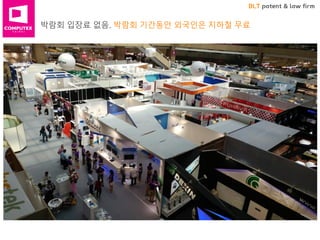

박람회 입장료 없음. 박람회 기간동안 외국인은 지하철 무료

[Startup] 실내측위 서비스 – 점점 더 정교해지고 있고, 소비자 행태분석에
실제 적용되고 있음

[Startup] 어린이용 스마트 텀블러
• 친구들간 물마시기 경쟁
• 캐릭터, 스토리가 있음
• 킥스타터를 통해 유통

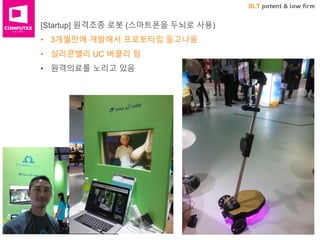

[Startup] 원격조종 로봇 (스마트폰을 두뇌로 사용)
• 3개월만에 개발해서 프로토타입 들고나옴
• 실리콘밸리 UC 버클리 팀
• 원격의료를 노리고 있음

[Startup] VR모델하우스
• 360 camera로 가상 모델하우스
• 대만 학부생

[Startup] 스마트반지 Whynot ‘Aring’
• 단순한 음성입력용 스마트반지
• 스마트폰의 훌륭한 siri 등을 이용
• 저렴함

[Startup] 저렴하고, 간편한 의료기기
• 원격 의료기기 시장이 넓어질 수 밖에 없음

[Startup] 예술분야
• IoT기술의 예술접목이 가속화
• 기술이 문제가 아니라, 창의성이 문제

[Startup] 음향
• 5만원으로 2CH을 5.1CH로 시뮬레이팅 출력 해주는 기술

[Startup] (영상) 증강현실
• Google glass 의 산업화 적용모델들이 파생되어 출현중
• 배터리 / 가격 한계선을 돌파중
• 안되면 유선으로 하지뭐…

[Startup] (음성) 증강현실
• 정밀한 사운드 디텍션
• 치안 / 안전 / 군사용으로 적용가능
• 낮은 가격 / 월 사용료 방식

[기업관] 필름형 배터리
• 용량과 안정성이 대폭 증대
• 벨트형 : 1200mA + 2G + GPS + Gyro
•

[기업관] 사물통신
• LoRa 모듈의 파상적 현실적용

[기업관] htc의 VR
• 모바일기업 htc는 이미 VR로 주력 연구개발을 이동. 승부.
• 신기하기는 하나, 사봐야 1분 play
• 놀이동산, 스튜디오 등에 적용

[기업관] htc의 VR
• 놀이동산, 스튜디오 등에 적용

29
599불의 환상적인 가격

컴퓨텍스2016 소감 (엄정한 변리사 사견)
•컴퓨텍스에 컴퓨터는 더 이상 없다.
•컴퓨텍스에 모바일은 더 이상 없다.
•하드웨어와 서비스가 연결된
본격적인 IoT시대가 열리고 있다.
•디스플레이는 VR로, 모바일은…?
31

컴퓨텍스2016 5대 이슈 (엄정한 변리사 사견)
1. 새로운 통신방식에 대한 치열한 각축전
2. 결론은 ‘배터리 기술’
3. 비디오 / 사운드는 영원한 이슈 (카메라, 오디오)
4. 스마트시티가 구체화, 실제적용 되고 있음
5. VR은 수익모델 찾는 중
32

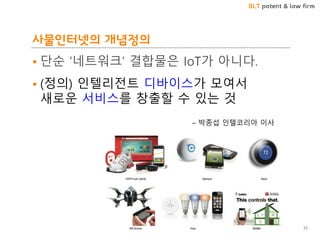

사물인터넷의 개념정의
• 단순 ‘네트워크’ 결합물은 IoT가 아니다.
• (정의) 인텔리전트 디바이스가 모여서
새로운 서비스를 창출할 수 있는 것
– 박종섭 인텔코리아 이사
33

대한민국은
무엇을 R&D할 것인가?

특허 1건의 가치는 시장크기에 비례한다.
• 특허권의 가치 = 국가 시장규모에 비례한다.
35
8 1
13

한국기업이 미국에서 승소하기 시작
36

중국기업이 미국에서 소송하기 시작
37

미래와 특허
• 가트너(Gartner)의 hype-cycle을 주목해야함
38

시간의 흐름
기술에 대한
시장의 수요
가치
편의성, 다양성 기술
생산성 향상기술
특허권의 가치 = 시장의 수요곡선에 반비례 한다.
39
*오병석 변리사
원천기술

시간의 흐름
기술에 대한
시장의 수요
가치
편의성, 다양성 기술
특허 1건당 가치
생산성 향상기술
특허권의 가치 = 시장의 수요곡선에 반비례 한다.
40
강한특허 출현시기
*오병석 변리사
원천기술
강한특허 출현시기

바람직한 연구방향 (엄정한 사견)
• 시장(돈)에 관계 없는 R&D를 하세요.
• 휴면특허, 사업화 성공율에 신경쓰지 마세요.
(원래 모든 기술이 다 시장에서 사용되는 것은 아님)
• 대학은 공장이 아닙니다.
• 10개 중 1개가 터지면 됩니다.
• 좋은 기세가 느껴진다면, 특허포트폴리오를
집중하세요.
• 제발, 쓰레기 특허를 만들지 말아주세요. 41

스마트시티 기조연설 발표자
MIT Media Lab 의 Kent Larson 원장님
46
엄변 :
당신은 왜 ‘스마트시티＇를
연구하시나요?
켄트 :
도시에 사는 사람들의 삶을
드라마틱하게 변화시키는 것.
멋지지 않나요?
그 뒤는 기업들이 알아서
하겠죠.

최신 특허소송 (웨어러블, IoT)

Fitbit Charge
49

웨어러블 특허전쟁이 시작됐다.
50
출처: http://blogs.wsj.com/digits/2015/06/10/jawbone-hits-fitbit-with-second-lawsuit-in-two-weeks/
Fitbit vs Jawbone

웨어러블 특허전쟁이 시작됐다.
51
Fitbit vs Jawbone

52
http://www.wearabletechworld.com/topics/w
earable-tech/articles/369518-adidas-sues-
under-armour-wearable-technology-patent-
infringement.htm
• ADIDAS가 Under Armour 를 특허소송
• 10개의 특허를 중심으로 소송 진행 중
• 착용&반응 기기에 대한 최초의 소송일 듯

55
7,805,149 B2 -- 하동
7,941,160 B2 -- Location-aware fitness training device, methods, and program products that support
real-time interactive communication and automated route generation.
7,957,752 B2 -- 상동
8,068,858 B2 -- Methods and computer program products for providing information about a user
during a physical activity
7,244,226 B2 -- Methods for making therapeutic elements for implantation into patient tissue
7,905,815 B2 -- Personal data collection systems and methods
7,931,562 B2 -- Mobile data logging systems and methods
8,092,345 B2 -- Systems and methods for a portable electronic journal
8,579,767 B2 -- Performance monitoring apparatuses, methods, and computer program products

56
A personal data collection system comprising
①a media recording device configured to be worn or carried by a user,
②a personal data collection device configured to be worn or carried by the
user,
③a storage device configured to be worn or carried by the user for storing
media collected by the media recording device and data collected by the
personal data collection device,
④a base station,
⑤a communications device for sending media and data from the storage
device to the base station,
⑥a database for storing user collected data,
wherein the personal data collection system is configured to allow the user to
tag collected data with other collected data, wherein at least two of the devices
are separately worn or carried by the user when in use.

57
• 복수의 디바이스가 연동되어, 인체로부터 정보를 저장하고 통신수단을 통해 정보를
전송하는 기기는 거의 본 특허의 권리범위에 속함
• 우선일(2001년)이 빠르고, 112개의 도면을 포함하고 144쪽. 매우 강한 특허로 판단됨

58
7,941,160 B2 -- Location-aware fitness training device, methods, and program products that support
real-time interactive communication and automated route generation.
•웨어러블기기를 착용하고 있는 사람의 상태정보를 서버에 전송하는 방식에 특화된 특허권임
•매우 광범위한 특허라고 판단되며, 문제는 ADIDAS가 이와 동급의 특허를 더 보유하고 있다는 것
A method, comprising:
①a server receiving a description of an activity of interest to a user;
②in response to receiving the description, identifying a route corresponding to the activity of
interest and presenting a graphical element corresponding to the route; and
③scheduling a prospective traversal of the route in a training plan of the user on the server.

59
• 웨어러블 특허분쟁 – 결론
1) 측정
-센서부, 측정부, 감지부,
2) 통신
-통신부, 수신부, 송신부, 안테나, 수신모듈,
단말장치, 유무선통신단말…
3) 판단
- 정보처리부, 제어부, 데이터처리부, 분석모듈,
가공부, 중앙처리장치…

60
• 웨어러블 특허분쟁 – 결론
웨어러블 하드웨어(특허)는
대부분 2000년~2010년에 선점됐다.
• 웨어러블은 기술적으로 1)측정 2)통신 3)판단이기 때문에
• 특허에서 사용되는 ‘권리적 표현’을 벗어나기 힘듦
• 따라서, 하드웨어 웨어러블 특허는 큰 권리범위를 갖기는 어려워졌음

61
웨어러블 지식재산권 – 3대
요소
하드웨어 컨텐츠 디자인
가능성 필요성 패션!?
• 3요소는 순서대로 등장하며, 모든 요소의 등장시 Wearable 시장이 개화
HW특허 BM특허 디자인권

특허를 통해서,
할 수 있는 전략들

BLTBusiness, Law & Technology
BLT
www.BLTe.kr
“The era of Data Technology is
here”
- Jack Ma
63

BLT
www.BLTe.kr
경쟁사의 R&D 강약조절 파악
64

BLT
www.BLTe.kr

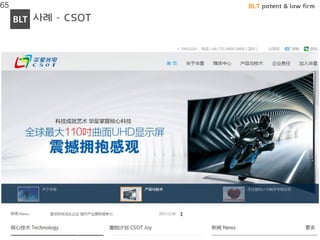

사례 – CSOT
65

BLT
www.BLTe.kr
PatentPia’s specialized patent DB
66
Since1975,eightspecializedDBshavebeeninterconnectedforprovidinginsightsintoIPriskmanagementand
businessdecision-making
Integrating eight risks & business-oriented patent DBs
PatentPia Database
IP Risk & Business-Oriented Service
NPEs
Current
assignee
Evaluation
Standard
essential patent
Similar patentTransaction
Litigation
Technology
convergence

BLT
www.BLTe.kr
특허전략 솔루션 (Database)
67
특허 포트폴리오 (136)
• 입력 특허의 선행성/경쟁력
• 특허 포트폴리오 구축 전략
• 국내/해외 특허 패밀리 구축 전략
• 주목할 필요가 있는 특허
특허 리스크 (59)/소송 (103)
• 소송 및 소송 특허
• 리스크 유발 가능성이 높은 특허
• 특허 리스크의 원인이 될 가능성이 높은 기
• 고위험 특허와의 관련성
• 고위험 특허의 국가별 분포
미래 대비 추천 (49)
• 특허적 연관성 높은 M&A 대상 SME
• 특허적 연관성 높은 영입 대상 연구자
• 특허적 연관성 높은 매입 대상 특허
보유 특허 활용 수익화
기회(14)
• 입력 특허 포트폴리오에
취약성 높은 기업
• 수익화 대상 입력 특허 발굴
• 수익화 대상 기업 발굴
특허 거래 (46)
• 매입한 특허에 대한 포괄적
분석
• 매각한 특허에 대한 포괄적
분석
• 매입 특허의 시너지
• 매입 특허가 경쟁 관계에
미치는 영향
in just 1minutes
per analysis
with just
1
click
핵심 연구자 (13)
• 자사/경쟁사로부터 인용을 많이
받은 연구자
• 국내/해외 특허 패밀리가 많은
핵심 연구자
• 양산성/선행성/혁신성이 높은
연구자
(*)괄호 안의 숫자를 제공되는 분석/시각화 메뉴의 개수임

BLT
www.BLTe.kr
CSOT 사례 - 선행 경쟁자들의 위치
68
SAMSUNG DISPLAY
AU OPTRONICS
LG DISPLAY
SEMICONDUCTOR
ENERGY LABORATORY
SAMSUNG
ELECTRONICS
SHARP
GUARDIAN INDUSTRIES
HON HAI PRECISION
INDUSTRY
JAPAN DISPLAY
INNOLUX
BEIJING BOE DISPLAY
TECHNOLOGY||BOE
TECHNOLOGY ..
0
100
200
300
400
500
600
700
0 10 20 30 40 50
Similarpatentsthatprecedeinputpatents
Similar patents that are subsequent to input patents
Precedence of input patents - positioning of current assignees with
similar patents
Input patents' similar patent count - Preceding vs. Subsequent <by current assignee>
CSOT 보유 특허보다 선행성이 높은
특허를 집중적으로 보유하고 있는
기업은 Sharp임. Samsung Display와
LG Display도 선행성 높은 특허를
다량 보유하고 있음

BLT
www.BLTe.kr
CSOT - 보유 특허의 선행성
69
Related companies by technical field Related patents Pecentage of precedence
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 3246 6.9%
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES O1131 3.4%
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independe1121 3.3%
SAMSUNG DISPLAY 275 3.3%
LG DISPLAY 250 1.2%
SHARP 187 2.1%
AU OPTRONICS 172 8.1%
INNOLUX 82 2.4%
HANNSTAR DISPLAY 33 3.0%
FUNAI ELECTRIC 32 6.3%
GOLD CHARM 32 3.1%
SEMICONDUCTOR ENERGY LABORATORY 30 0.0%
HITACHI||PANASONIC LIQUID CRYSTAL DISPLAY 28 3.6%
Constructional arrangements not provided for in groups 10 10.0%
SHARP 3 0.0%
SAMSUNG ELECTRONICS 2 50.0%
LG DISPLAY 1 0.0%
HANNSTAR DISPLAY 1 0.0%
BOE TECHNOLOGY GROUP||SUZHOU BOE CHATANI ELECTRONICS1 0.0%
INNOLUX 1 0.0%
HITACHI 1 0.0%
OPTICAL ELEMENTS, SYSTEMS, OR APPARATUS 601 5.3%
Light guides 471 3.6%
SAMSUNG DISPLAY 117 1.7%
LG DISPLAY 71 2.8%
SHARP 60 0.0%
AU OPTRONICS 53 7.5%
우선일/최선일 기준으로 CSOT 보유 특허의 선행성을 분석한
결과임. 100%에 가까울수록 선행성 높은 특허를 많이 보유하고
있다는 뜻임

BLT
www.BLTe.kr
CSOT - 매입 특허의 영향력
70
특허 매입 출처별 매입 특허가 인용받는 동향
– 어떤 회사를 소송할 수 있는지 판단할 수 있게됨
Patent purchaser/Sellers/Technical fields Citation year
Current assignees who cite purchased patents 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 Grand
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 6 3 9 6 16 18 20 30 42 39 7 196
CORETRONIC 2 4 2 5 11 12 22 21 22 5 106
OPTICAL ELEMENTS, SYSTEMS, OR APPARATUS 1 1 5 7 14 10 9 2 49
Systems with reflecting surfaces, with or without refracting elements 1 1 4 7 13 9 8 2 45
ILUMISYS 4 7 10 8 8 2 39
NIPPON SHEET GLASS 2 2
HON HAI PRECISION INDUSTRY 1 1 2
SAMSUNG ELECTRONICS 1 1
AU OPTRONICS 1 1
Light guides 1 1 1 1 4
QUARKSTAR 1 1 1 3
CHEIL INDUSTRIES 1 1
ARRANGEMENTS OR CIRCUITS FOR CONTROL OF INDICATING DEVICES USING STATIC MEANS TO PRESENT VARIABLE INFORMATION1 2 4 1 3 4 6 21
Control arrangements or circuits for visual indicators common to cathode-ray tube indicators and other visual indicators1 2 4 1 3 4 6 21
B/E AEROSPACE 1 4 5
COLOR SAVVY SYSTEMS 1 1 1 3
SAMSUNG ELECTRONICS 1 1 1 3
INTEL 1 1 2
MSTAR SEMICONDUCTOR 1 1
APPLE 1 1
GLOBAL OLED TECHNOLOGY 1 1
CREE 1 1
QUALCOMM 1 1
LEADER ELECTRONICS 1 1
RADIANT-ZEMAX HOLDINGS 1 1
REALTEK SEMICONDUCTOR 1 1
FRAMES, CASINGS, OR BEDS OF ENGINES OR OTHER MACHINES OR APPARATUS NOT SPECIFIC TO AN ENGINE, MACHINE, OR APPARATUS PROVIDED FOR ELSEWHERE;S1 1 2 4 4 4 2 18
Stands or trestles as supports for apparatus or articles placed thereon1 1 2 4 4 4 2 18
APPLE 1 3 1 5
HON HAI PRECISION INDUSTRY||HONG FU JIN PRECISION INDUSTRY 2 2
MICROSOFT TECHNOLOGY LICENSING 2 2

BLT
www.BLTe.kr
Current assignee who cites litigated patents Litigation year
Technical fields/Patent Owner/Litigated patents 2011 2012 2013 2014 2015 Grand
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 10 1 2 3 2 18
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES OF THE M3 3
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light3 3
AU OPTRONICS 1 1
7125157 1 1
SEIKO EPSON 1 1
6297862 1 1
SHARP 1 1
7304626 1 1
FRAMES, CASINGS, OR BEDS OF ENGINES OR OTHER MACHINES OR APPARATUS NOT SPECIFIC TO AN ENGINE, MACHINE, OR APPAR1 1 2
Stands or trestles as supports for apparatus or articles placed thereon 1 1 2
REALLY RIGHT STUFF 1 1
6773172 1 1
R & D SHED 1 1
6594860 1 1
SEMICONDUCTOR DEVICES;ELECTRIC SOLID STATE DEVICES NOT OTHERWISE PROVIDED FOR2 2
Devices consisting of a plurality of semiconductor or other solid state components formed in or on a common substrate2 2
SEIKO EPSON 1 1
6297862 1 1
AU OPTRONICS 1 1
7697093 1 1
DETAILS OF LIGHTING DEVICES, OF GENERAL APPLICATION 1 1 2
Refractors for light sources 1 1
SEOUL SEMICONDUCTOR 1 1
6473554 1 1
CSOT - 특허 리스크 : 소송에 사용된 특허의 심사관 인용
71
심사관이 CSOT 특허를 심사할 때 선행 특허로 소송에 사용된
특허를 인용한 경우, 소송에 사용된 특허에 의한 리스크가 높음

BLT
www.BLTe.kr
Current assignee who cites litigated patents Litigation year
Technical fields/Patent Owner/Litigated patents 2011 2012 2013 2014 2015 Grand
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 10 1 2 3 2 18
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES OF THE M3 3
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light3 3
AU OPTRONICS 1 1
7125157 1 1
SEIKO EPSON 1 1
6297862 1 1
SHARP 1 1
7304626 1 1
FRAMES, CASINGS, OR BEDS OF ENGINES OR OTHER MACHINES OR APPARATUS NOT SPECIFIC TO AN ENGINE, MACHINE, OR APPAR1 1 2
Stands or trestles as supports for apparatus or articles placed thereon 1 1 2
REALLY RIGHT STUFF 1 1
6773172 1 1
R & D SHED 1 1
6594860 1 1
SEMICONDUCTOR DEVICES;ELECTRIC SOLID STATE DEVICES NOT OTHERWISE PROVIDED FOR2 2
SEIKO EPSON 1 1
6297862 1 1
AU OPTRONICS 1 1
7697093 1 1
DETAILS OF LIGHTING DEVICES, OF GENERAL APPLICATION 1 1 2
Refractors for light sources 1 1
SEOUL SEMICONDUCTOR 1 1
6473554 1 1
CSOT - 특허 리스크 : 소송에 사용된 특허의 심사관 인용
72
심사관이 CSOT 특허를 심사할 때 선행 특허로 소송에 사용된
특허를 인용한 경우, 소송에 사용된 특허에 의한 리스크가 높음

BLT
www.BLTe.kr
특허 리스크 : NPE 보유 선행 특허와의 유사성
73
Current assignee who has subsequent similar patents issue year
Technical fields/NPE/NPE owned patents 2013 2014 2015 Grand
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 12 39 14 65
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES3 13 5 21
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an indepen3 13 5 21
INDUSTRIAL TECHNOLOGY RESEARCH INSTITUTE 1 4 2 7
6593988 1 1
6291146 1 1
6163405 1 1
7148937 1 1
7872263 1 1
7333166 1 1
7924394 1 1
NYTELL SOFTWARE 5 5
7301589 2 2
6820992 1 1
7411643 1 1
6991349 1 1
INTELLECTUAL DISCOVERY 2 2
6768211 1 1
6698486 1 1
CHEMTRON RESEARCH 1 1
8970133 1 1
CYPRESS SEMICONDUCTOR||SPANSION 1 1
8801895 1 1
GODO KAISHA IP BRIDGE 1 1
6204831 1 1
CHANG CHUN PLASTICS||INDUSTRIAL TECHNOLOGY RESEARCH INSTITUTE 1 1
8673176 1 1
CSOT가 최근 등록한 특허들과 기술적으로 유사성 높고, 시간적으로 선행인 특허를 보유하고 있는 NPE

BLT
www.BLTe.kr
M&A 추천 : 선행 유사 특허의 다량 보유자
74
Current assignee who has subsequent similar patents Issue year
Technical fields/Patents owner of preceding patents 2010 2011 2012 2013 2014 2015
Grand
Total
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 8 8 6 8 9 2 41
OPTICAL ELEMENTS, SYSTEMS, OR APPARATUS 3 4 3 5 2 1 18
Light guides 2 4 1 5 2 1 15
OREE 1 2 1 1 1 6
GLOBAL LIGHTING TECHNOLOGIES 4 1 5
ENTIRE TECHNOLOGY 1 1 2
TTE TECHNOLOGY 2 2
Other optical systems;Other optical apparatus 1 2 3
ARISAWA MFG 1 2 3
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES OF THE MEDIUM3 2 1 1 2 1 10
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light source3 2 1 1 2 1 10
ENTIRE TECHNOLOGY 3 1 4
SUPERD 1 1 2
MASTERIMAGE 3D ASIA 1 1 2
SILICON MITUS 1 1 2
DISPLAYING;ADVERTISING;SIGNS;LABELS OR NAME-PLATES;SEALS 1 1 1 3
Illuminated signs;Luminous advertising 1 1 1 3
OREE 1 1 1 3
PICTORIAL COMMUNICATION, e.g. TELEVISION 2 2
Stereoscopic ;Details thereof 2 2
GILMORE, JOHN, TRUSTEE UNDER DECL OF TRUST DATED DEC 8, 2 2
DIAGNOSIS;SURGERY;IDENTIFICATION 1 1 2
Apparatus for testing the eyes;Instruments for examining the eyes 1 1 2
PSYCHOLOGY SOFTWARE TOOLS 1 1 2
CSOT가 최근 등록한 특허들과 기술적으로 유사성 높고, 시간적으로 선행인 특허를 보유하고 있는 중소형 기업

BLT
www.BLTe.kr
인재 영입 추천 : 영입 가치가 높은 연구자
75
SHUNPEI YAMAZAKI
Tetsuya HAMADA
Stanley B. Elliott
Melanie KLASEN-
MEMMER
Toshihide TSUBATA
Noam MEIR
Takafumi Hara
Takeshi MASUDA
Yoshiki TAKATA
Yasumori Kuromizu
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
0 10 20 30 40 50 60 70 80
Similarpatents'averagecountofforwardcitationsbyexaminerswithin5years
Similar patents that precede input patents
Recruitment - Selection of researchers who have invented highly
related patents
Target researchers - Similar patents that precede input patents vs. Similar patents' average
count of forward citations by examiners wit
CSOT의 특허보다
선행하는 유사
특허를 다량
발명하였고,
최근 5년동안
심사관에 의해
인용도 많이 받은
연구자

BLT
www.BLTe.kr
인재 영입 추천 : 비중화권 거주 아시아계 연구자
76
Company who has subsequent similar patents Issue year
Technical fields/Organizations/Inventors(Asians not in China or Taiwan) 2013 2014 2015
Grand
Total
SHENZHEN CHINA STAR OPTOELECTRONICS TECHNOLOGY 3 4 15 22
SEMICONDUCTOR DEVICES;ELECTRIC SOLID STATE DEVICES NOT OTHERWISE PROVIDED FOR 3 8 11
Processes or apparatus adapted for the manufacture or treatment of semiconductor or solid state devices or of parts thereof3 6 9
NATIONAL INSTITUTE OF ADVANCED INDUSTRIAL SCIENCE AND TECHNOLOGY||THE UNIVERSITY OF TOKYO||TOKAI CARBON4 4
Hiroaki Hatori 1 1
Junya Yamashita 1 1
Hiroshi Fujioka 1 1
Tetsuro Hirasaki 1 1
MASSACHUSETTS INSTITUTE OF TECHNOLOGY||SONY 3 3
sai Julie 1 1
Takashi NOGUCHI 1 1
Andrew J. Tang 1 1
UNIVERSITY OF DELAWARE 1 1
sao Mei-Wei 1 1
MCGILL UNIVERSITY 1 1
Ishiang Shih 1 1
KOREA UNIVERSITY RESEARCH AND BUSINESS FOUNDATION 2 2
Hee Dong KIM 1 1
Tae Geun Kim 1 1
DEVICES OR ARRANGEMENTS, THE OPTICAL OPERATION OF WHICH IS MODIFIED BY CHANGING THE OPTICAL PROPERTIES OF THE MEDI1 5 6
Devices or arrangements for the control of the intensity, colour, phase, polarisation or direction of light arriving from an independent light sour1 5 6
SAMSUNG ELECTRONICS||SUNGKYUNKWAN UNIVERSITY FOUNDATION FOR CORPORATE COLLABORATION2 2
JANG KUN SONG 1 1
Hee kyung KIM 1 1
FSP TECHNOLOGY||NANJING UNIVERSITY OF AERONAUTICS AND ASTRONAUTICS 2 2
Beibei WANG 1 1
MING XU 1 1
UNIVERSITY OF HAWAII 1 1
Deng-ke Yang 1 1

BLT
www.BLTe.kr
예측 알고리즘
77
machine learning algorithm
35,000+ litigations,
40,000+ litigated patents,
1M+ patent transactions,
3500+ NPEs,
100,000+ NPE patents, and 4M+
U.S. patents analyzed
Plaintiff/
defendant/NPE
Litigated/
Reviewed patent
Technical fields of
litigated patents
Litigation
perspective
Forward citation/
self-forward citation
Cited by whom, when,
how much and what
Citation network
perspective
National/International
patent families
IP portfolio
perspective
Patent transaction/
licensing
Organization Type Recent activities
Unusual activities
IP Privateering
Other perspectives
250+ analytic parameters used
Machinelearningalgorithmadopted

새로운 디바이스 플랫폼
특허전략

IoT의 개념정의
• 단순 ‘네트워크’ 결합물은 IoT가 아니다.
• (정의) 인텔리전트 디바이스가 모여서 새로운
서비스를 창출할 수 있는 것 – 박종섭 인텔코리아 이사
79

IoT의 개념정의
디바이스 + 통신 + 새로운 서비스
80

사물인터넷 특허획득의 주의사항
• 기존 임베디드, M2M, 유비쿼토스 등의 기술과
사물인터넷(IoT)의 차이점과 효과에 관하여 특허청을
설득해야 특허등록이 가능함
81
M2M
유비쿼토스
(Ubiquitous)
RFID, USN
• 기존에도 통신이 가능한 사물(전자기기)들이 많았음
• 기존 특허들에 비하여 ‘새로운 서비스’를 강조해야함

82
• 하드웨어 특허컨설팅?  기업들에게 필수사항
경쟁업체 / 핵심특허 발굴
+ 숨어있는 경쟁자들
만남
CEO

사물인터넷 특허전략의 기본
• 특허전략은 사물인터넷의 본질에서 출발한다.
• 사물인터넷의 본질은 ‘제조’와 ‘서비스’의 결합
• 구조적인 특징 + 정보를 이용한 서비스
86
구조적인 특징
정보를 이용한
서비스

사물인터넷 특허전략의 기본
• 구조적인 특징 + 정보를 이용한 서비스
87
핵심포인트!
기존사물에
‘모듈’을 넣기
위한 구조???

구조적인 특징을 특허화 – ㈜크루셜텍
• 크루셜텍은 ‘광 포인팅 장치’를 만든 회사
• 손가락의 표면을 이용하여 포인팅을 가능하게 함
종래 광 포인터 크루셜텍 광 포인터
88

• 크루셜텍은 ‘광 포인터’는 여러 개의 슬릿을 이용하여
광포인터를 ‘얇게’ 구현하는데 성공하였음
• 손가락의 표면을 이용하여 포인팅을 가능하게 함
종래 광 포인터 크루셜텍 광 포인터
89

• ‘효과’보다는 ‘구성’에 집중해야함
• 변리사에게 ‘사물의 구조적 특징(=구성)’을 전달해야 함
슬림한 개인 휴대 단말기에 장착 가능한 광 포인팅 장치에 있어서,
피사체와 직접 맞닿는 커버 글래스;
상기 커버 글래스로 광을 조사하는 광원부; 및
상기 커버 글래스를 통해 피사체에 의해 반사된 광의 방향을 소정 방향으로
반사하고, 상기 소정 방향의 광을 집광하고, 상기 집광된 광을 촬상하는 수광부를
포함하는 광 포인팅 장치.
90
핵심포인트!
얇은 폰에
‘모듈’을 넣기
위한 구조???

특허전략 – ㈜크루셜텍
• ‘간단한’ 핵심 아이디어!  포트폴리오 구성이 중요!
• 우선심사 (등록까지 3개월)를 통한 조기 권리화!!!
출신
91

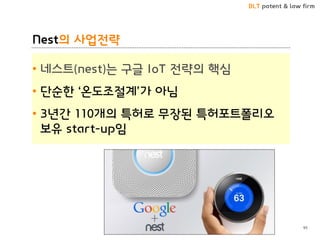

nest labs의 특허전략

Nest의 사업전략
• 네스트(nest)는 구글 IoT 전략의 핵심
• 단순한 ‘온도조절계’가 아님
• 3년간 110개의 특허로 무장된 특허포트폴리오
보유 start-up임
95

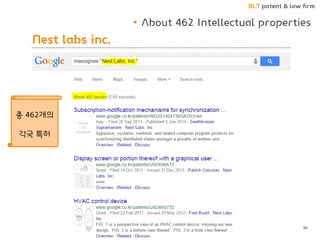

Nest labs inc.
• About 462 Intellectual properties
96
총 462개의
각국 특허

구글이 nest를 인수한 이유?
• USA Today에서는 구글이 nest를 인수한 이유가 특허
때문이라고 지적 (2014.1)
97

구글이 nest를 인수한 이유?
① 하드웨어적인 완성도가 뛰어남
② SW적인 준비가 훌륭함 (data!!)
③ 특허 포트폴리오가 완벽함
98

구글의 1번째 전략 – 아이디어 끌어모으기
• 구글이 인수한 nest는 총 110개의 특허를 출원하였음
• 등록된 특허는 많지 않으나, 구글 특허팀에서 가공 작업중?
• 월 최대 12건의 특허출원을 진행한 것으로 분석됨
99

구글의 1번째 전략 – 아이디어 끌어모으기
100
•아이디어를 많이 만들어라
– 초창기 아이디어 선점
– 하드웨어 특허가 중요
•최대한 권리화하라
– 가출원 전략을 활용
– 해외출원을 놓치지 않을것

구글의 2번째 전략 – 포트폴리오를 구성!
• 구글(nest)은 IoT분야의 특허를 3단계에 걸쳐서 확보할
것으로 예상됨
101
기본구조
(하드웨어)
네트워크,
SW
(소프트웨어)
응용기술
(컨텐츠,
비즈니스모델
)
특허포트폴리오 강화작업 중

구글의 2번째 전략 – 포트폴리오를 구성한다.
• 사물인터넷(IoT) 포트폴리오는 전략적으로 구성해야 함
102
기본구조
(하드웨어)

103
기본구조
(하드웨어)

104
네트워크, SW
(소프트웨어)
CONTROLLING AN HVAC SYSTEM IN
ASSOCIATION WITH A DEMAND-
RESPONSE EVENT

105
응용기술
(컨텐츠,
비즈니스모델)

106
응용기술
(컨텐츠,
비즈니스모델)

구글의 3번째 전략 – 기술확산
• 사물인터넷(IoT) 표준기술이 되도록 ‘기술확산’
107

• Nest가
표준기술이
되도록
‘기술확산’
108

• Nest가 표준기술이 되도록 ‘기술확산’
109

특허로 경영하라
110
특허는 비용이 아니라 기업의 미래수익을 위한
투자대상입니다.
좋은발명을 발굴하여,
강한특허를 만들어내고, 이를 기초로
라이센싱 수익을 내는
특허경영 기업이 되기 위한 방법들이 이 책에
담겨져 있습니다.
< LG전자 특허센터장 이정환>

Information
• 서울시 역삼동 644-7 (역삼역 4번출구 도보 1분)
• 전화번호 : 070-4100-0102
• 이메일 : shawn@blt.kr
• 웹 : www.BLT.kr
111

[BLT] 새로운 디바이스 트렌드와 연구원을 위한 특허전략

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (7)

Similar to [BLT] 새로운 디바이스 트렌드와 연구원을 위한 특허전략

Similar to [BLT] 새로운 디바이스 트렌드와 연구원을 위한 특허전략 (20)

More from JEONG HAN Eom

More from JEONG HAN Eom (20)

[BLT] 새로운 디바이스 트렌드와 연구원을 위한 특허전략
